Chapter 9：功耗 Power

🛠️表示还在修缮

‼️🌟表示比较重要怀疑只有这些会考，其他有印象就行

一、🛠️Scaling（只整理了一部分，等整章弄完了再来补充，感觉是科普，不知道能考啥）

Technology Scaling Models（工艺/技术缩放模型）

Full Scaling（Constant Electrical Field）完全缩放（恒定电场缩放）

理想模型——尺寸和电压按照相同的缩放因子 S 一起缩小。
这样做的好处是电场强度基本不变。因为电场大致可以理解为 $E= \frac{V}{L}$ ,器件可靠性比较好，功耗也会降低。但是它是比较理想化的模型，因为实际中电压不能无限降低，否则晶体管开关速度、噪声容限都会受到影响。

Fixed Voltage Scaling 固定电压缩放

直到最近都曾是最常见的模型——只有器件尺寸缩小，电压保持不变。这样可以让芯片速度提高，因为尺寸变小、电容减小，晶体管开关更快。但是问题是：尺寸变小了，电压不变，电场会变大。
这容易带来：功耗密度升高；器件发热严重；可靠性下降；氧化层击穿、热载流子效应等问题加重。所以这种模型在早期较常见，但随着工艺越来越小，已经越来越不适合。

General Scaling 通用缩放 / 一般缩放

尺寸会缩小，电压也会降低，但二者不是按照完全相同的比例缩放，是现代芯片设计通常采用的折中方式。

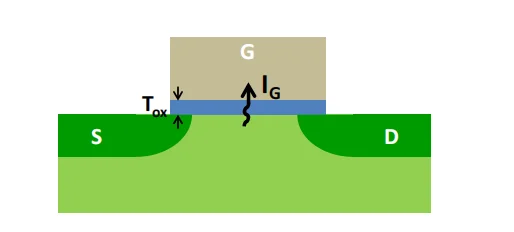

Tox Scaling Challenge: Gate Leakage氧化层厚度缩放的挑战：栅极漏电

随着工艺尺寸不断缩小，晶体管的沟道长度变短，为了保证栅极还能有效控制沟道，栅氧化层厚度 $T_{ox}$ 也必须变薄。
当 $T_{ox}$ 变得非常薄时，电子可以通过 量子隧穿效应 穿过原本应该绝缘的氧化层，从栅极流向沟道或衬底，形成 栅极漏电流 $I_G$ 。

这会带来：
1. 静态功耗增加 即使晶体管不工作，也会有漏电流流过，芯片待机功耗变大。
2. 发热严重 漏电流越大，功耗越大，芯片温度也更难控制。
3. 可靠性下降 长期漏电和高电场会影响栅氧化层寿命，增加器件失效风险。
4. 继续缩放变得困难 单纯靠继续减薄 $SiO_2$ 已经不可行。
改善这个问题的工艺和材料创新：High-k 介质 + 金属栅技术.这样，在电学效果上，让栅极看起来像拥有很薄的氧化层；但在物理厚度上，实际绝缘层可以做得更厚。

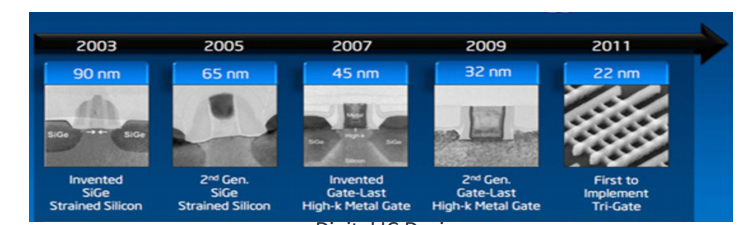

Three Key Enablers for Continued Scaling支撑工艺继续缩放的三个关键技术

Strained silicon introduced in 90nm 应变硅技术在 90 nm 节点引入

普通硅材料中，电子和空穴的运动速度有限。通过让硅晶格产生适当拉伸或压缩，可以改善载流子迁移率，让电子或空穴运动得更快。结果是： $I_{drive}$ 增大，也就是晶体管的驱动电流变大，开关速度提高。
这样做的好处是即使不继续大幅减薄栅氧化层，也能提升晶体管性能，从而缓解了栅氧化层继续缩薄带来的漏电问题。

High-K metal gate introduced in 45nm High-K 金属栅技术在 45 nm 节点引入

前面讲过，电学上等效为很薄的氧化层，但物理上可以做得更厚。这样既能保持栅极对沟道的控制能力，又能显著降低隧穿漏电流

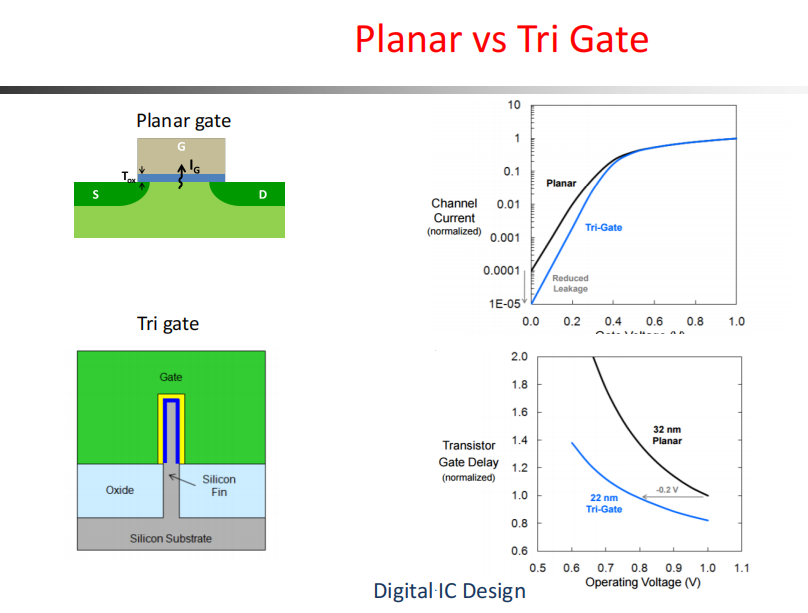

Tri-gate introduced in 22nm 三栅极 / Tri-gate 晶体管在 22 nm 节点引入finFET

传统 MOSFET 是平面结构，栅极主要从上方控制沟道。随着沟道越来越短，栅极对沟道的控制变弱，会出现短沟道效应，例如关不住、电流泄漏增大等问题。
Tri-gate 把沟道做成立体鳍片形状，栅极从上方和两侧包围沟道，相当于从多个方向控制电流。这样可以增强栅极控制能力；降低短沟道效应；减小漏电；支持晶体管继续缩小。

Changes in Scaling工艺缩放方式的变化

对比维度	传统工艺缩放	现在的工艺缩放
成本变化	缩放降低成本	缩放仍然可以降低成本
性能提升来源	缩放直接推动性能提升	材料、器件结构和工艺创新推动性能提升
主要限制因素	主要受性能限制	主要受功耗限制
主导功耗类型	动态功耗占主导	待机功耗 / 漏电功耗占主导
设计与工艺关系	设计和工艺相对独立	设计和工艺高度相关、需要协同优化
核心特点	晶体管变小通常就能带来更快、更便宜的芯片	单纯缩小尺寸已经不够，需要材料、结构和设计共同优化
典型问题	如何继续提高速度	如何控制漏电、功耗、发热和工艺复杂度

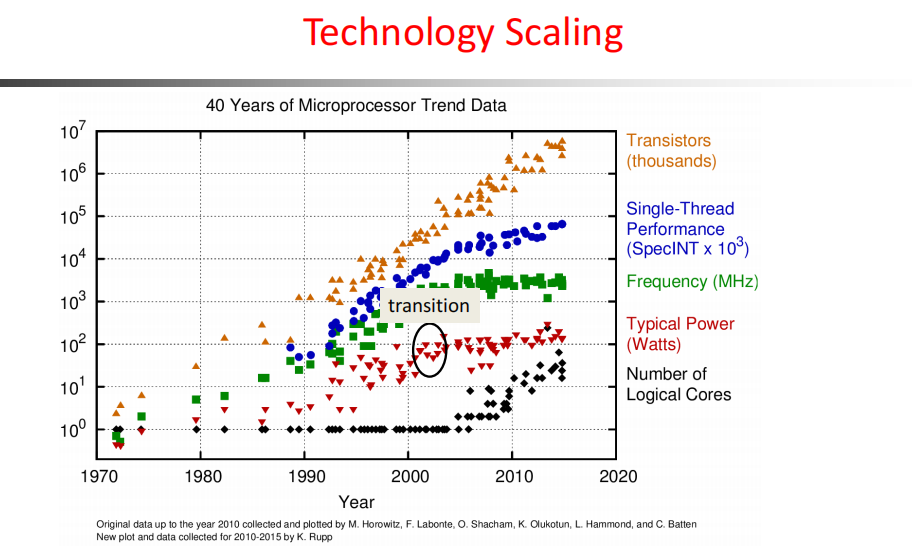

颜色 / 符号	含义	趋势
橙色三角形	晶体管数量，单位是 thousands	持续快速上升
蓝色圆点	单线程性能	早期快速提升，后期增速变慢
绿色方块	时钟频率，MHz	2000 年前快速上升，之后趋于平缓
红色倒三角	典型功耗，Watts	逐渐上升，但不能无限增加
黑色菱形	逻辑核心数	2000 年后明显增加

2000 年后的 transition：转向多核黑色菱形表示 Number of Logical Cores，逻辑核心数。可以看到，在 2000 年前后，核心数基本很少，接近 1；但之后开始明显增加。

这是因为频率提高受限后，厂商开始把更多晶体管用于增加多个核心，让多个核心并行工作。

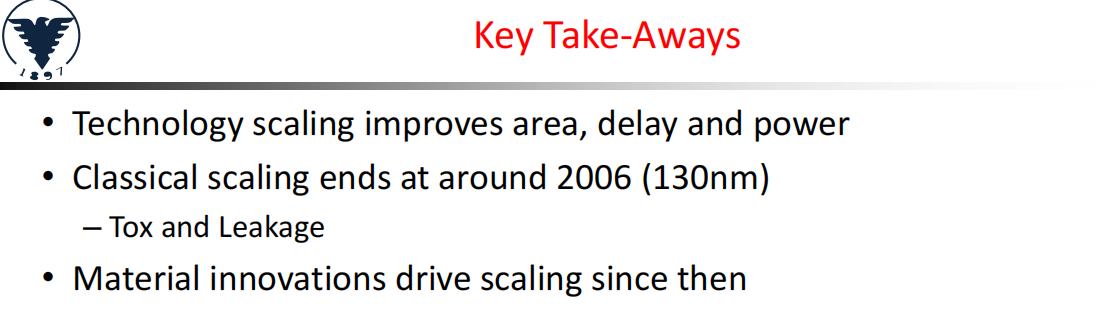

这一部分的总结

中文人话：早期工艺缩放能够同时带来面积减小、速度提升和功耗降低，因此晶体管越做越小，芯片自然变得更快、更便宜。但在 130 nm 左右以后，传统缩放遇到了栅氧化层过薄和漏电流增大的问题，单纯缩小尺寸不再足够。因此，后续工艺发展越来越依赖材料和器件结构创新，例如 High-K 金属栅、应变硅和 FinFET。

二、Power and energy

Why Power matters

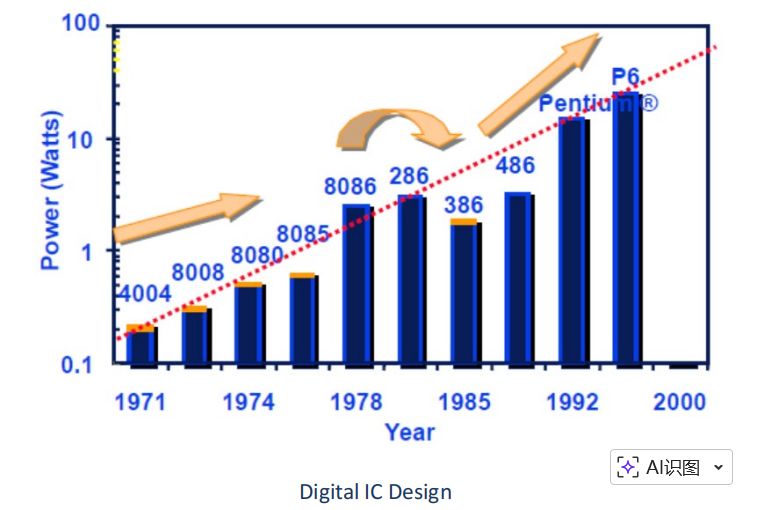

从 1971 年到 2000 年左右，Intel 处理器从 4004、8008、8086、286、386、486 发展到 Pentium、P6 的过程中，功耗整体呈持续上升趋势，而且纵轴采用对数刻度，说明功耗增长幅度很大：早期处理器功耗不到 1W，而后期逐渐上升到十几瓦甚至更高。它强调的是，随着晶体管数量增加和工作频率提升，处理器性能虽然不断增强，但功耗和发热也迅速变成关键限制因素，因此芯片设计不能只追求速度提升，还必须重视功耗控制、散热能力和可靠性问题。

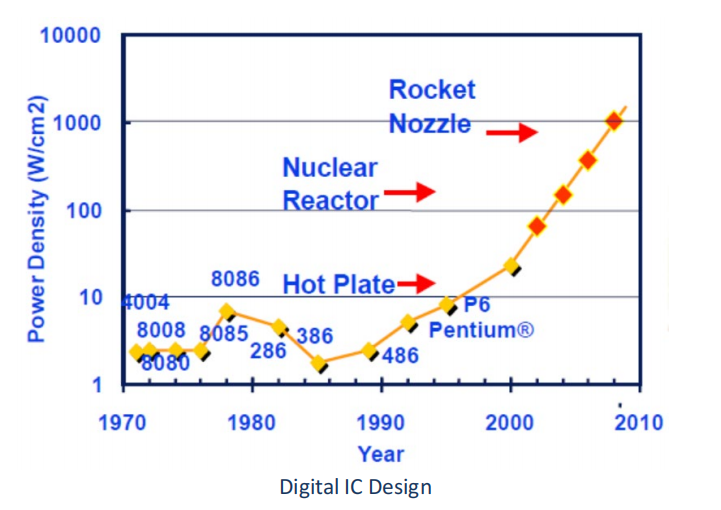

处理器功耗密度随工艺和性能提升而快速上升，当单位面积发热接近电热板甚至更高水平时，芯片已经不能单纯依靠提高频率来提升性能，必须重点考虑低功耗设计、散热和能效优化。

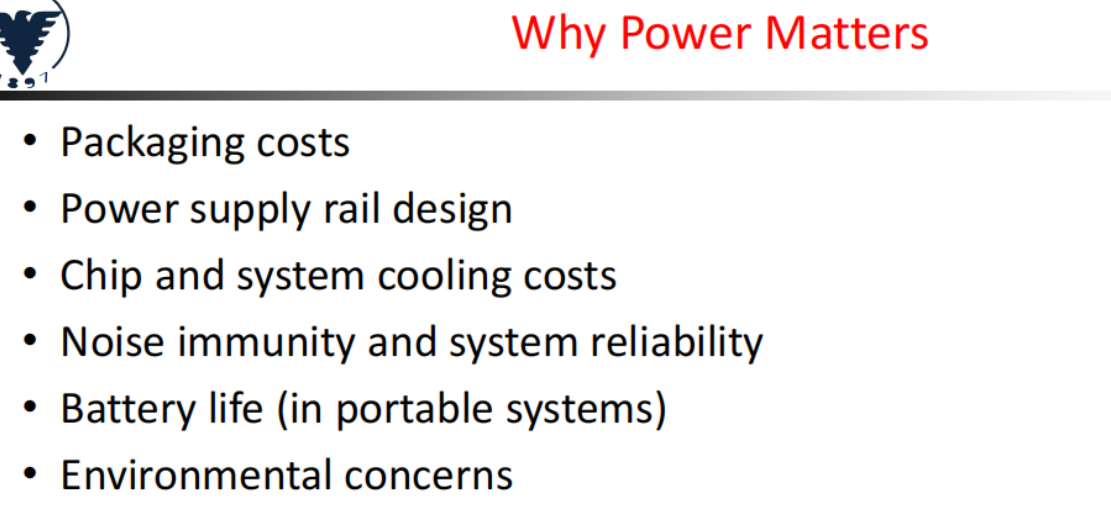

功耗影响的：封装成本、电源轨设计、芯片和系统散热成本、抗噪声能力和系统可靠性、便携设备中的电池寿命、环境问题。

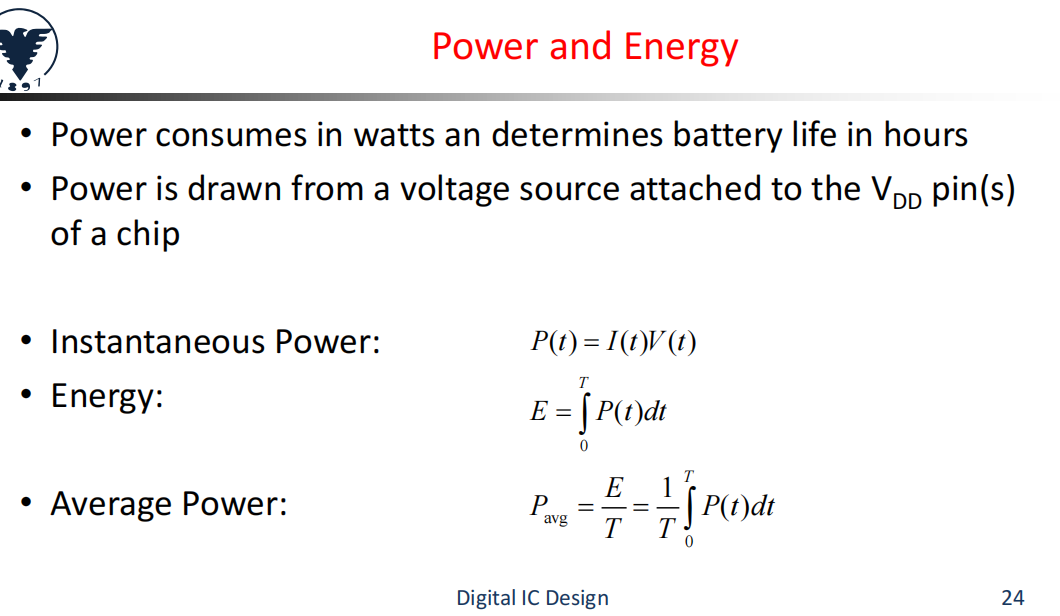

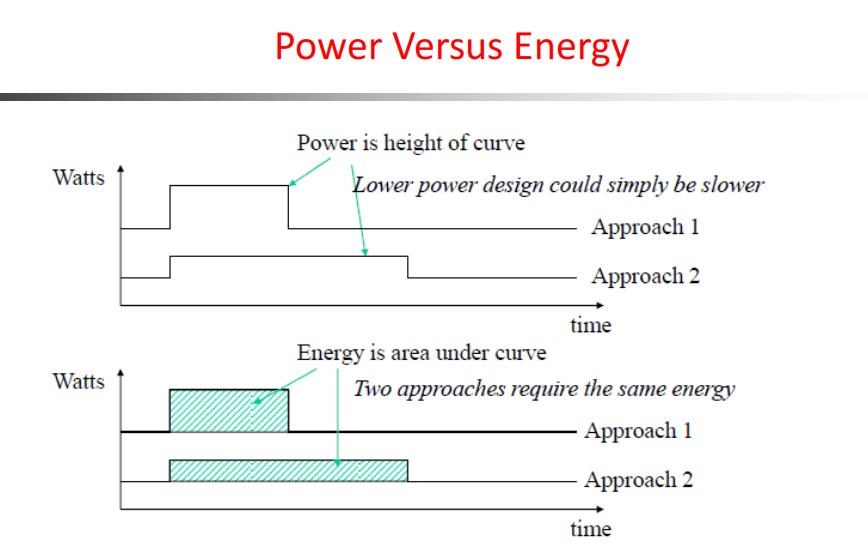

Power and Energy

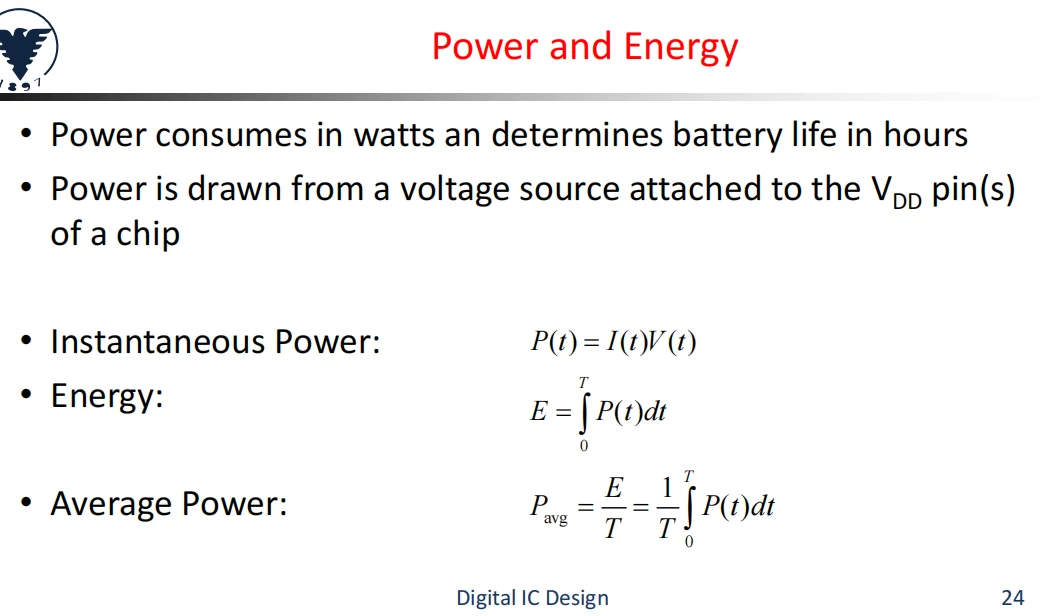

平均功率的计算⬆️

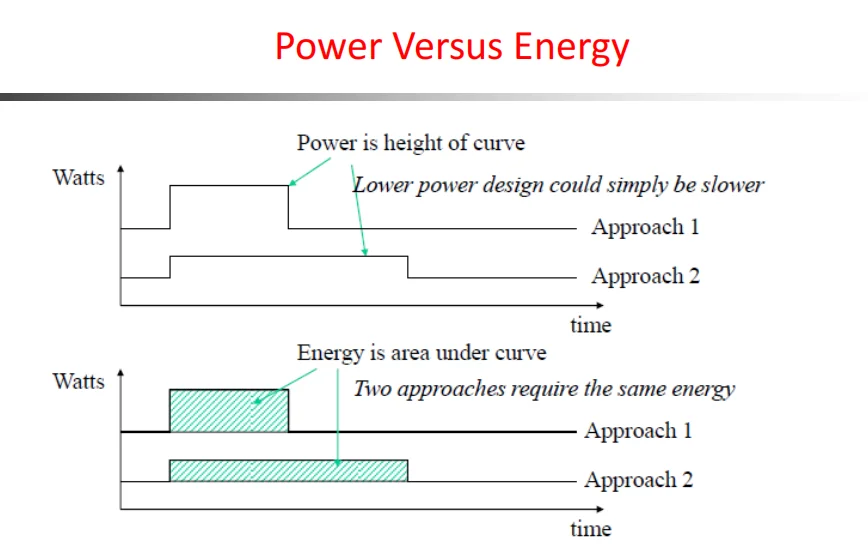

功率表示单位时间消耗能量的快慢，能量表示完成一段时间或一个任务总共消耗了多少；低功率设计如果运行时间变长，最终消耗的能量不一定更少。

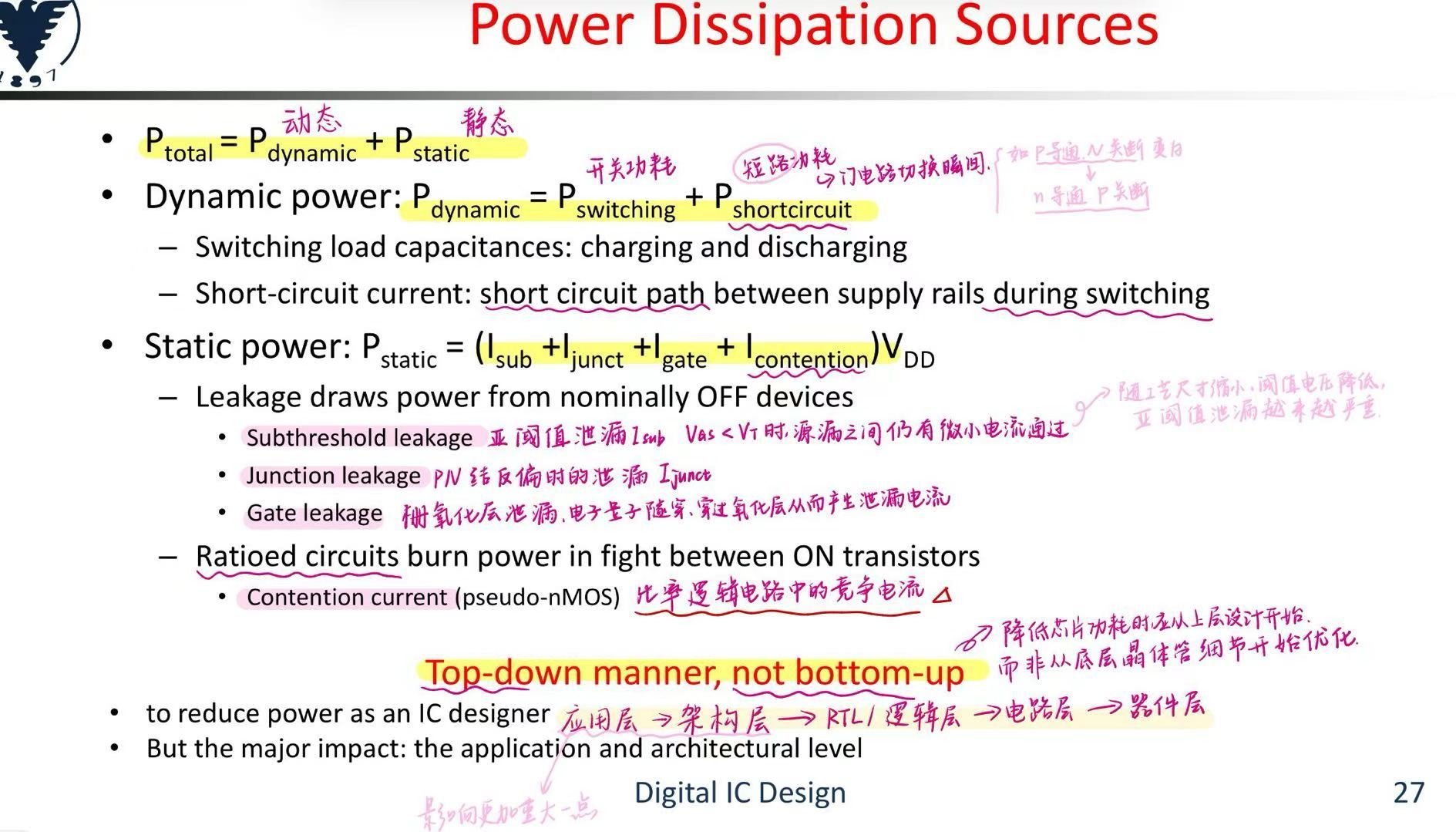

🌟数字集成电路中的功耗来源（感觉和考试相关性大一点）

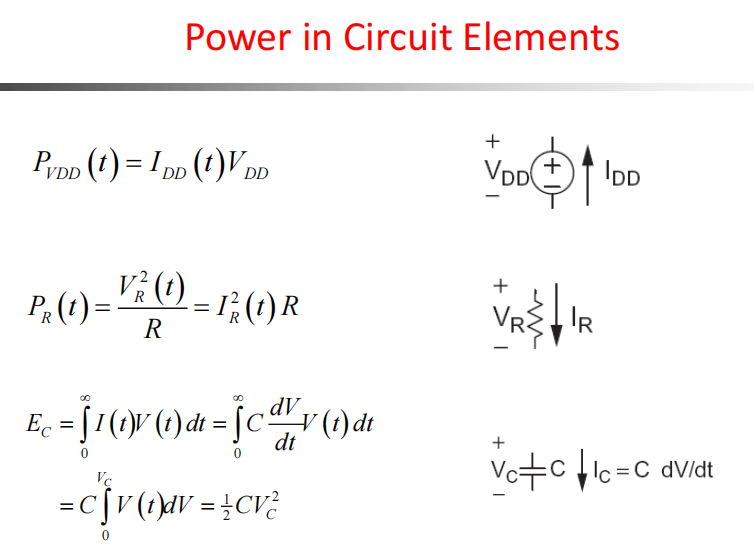

铺垫：各个器件的功率计算

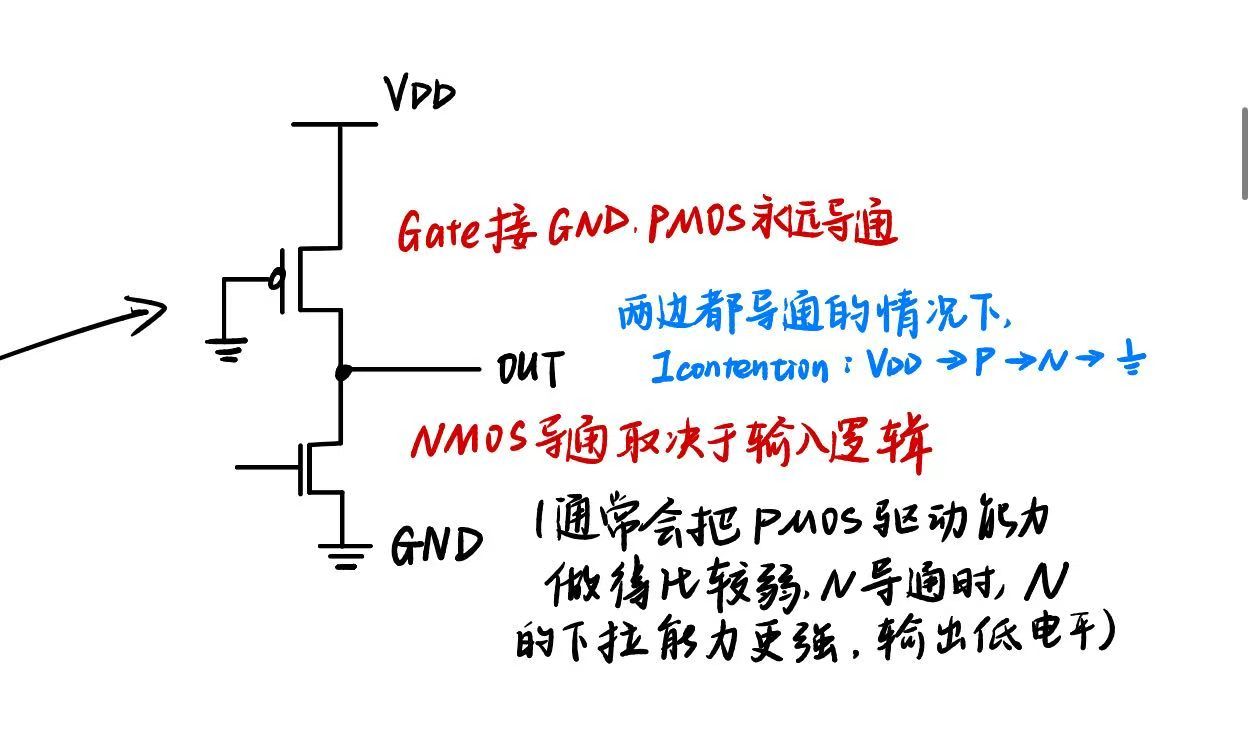

Ratioed circuits,比率逻辑电路输出电平不仅由逻辑决定，还依赖于上拉网络和下拉网络的驱动强弱比例。比如psnudo-nMOS电路。

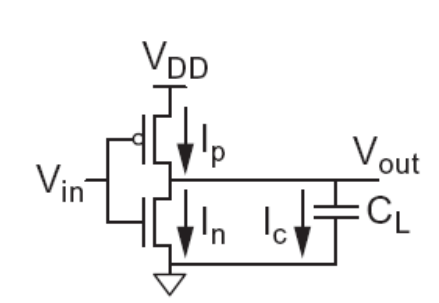

开关电流

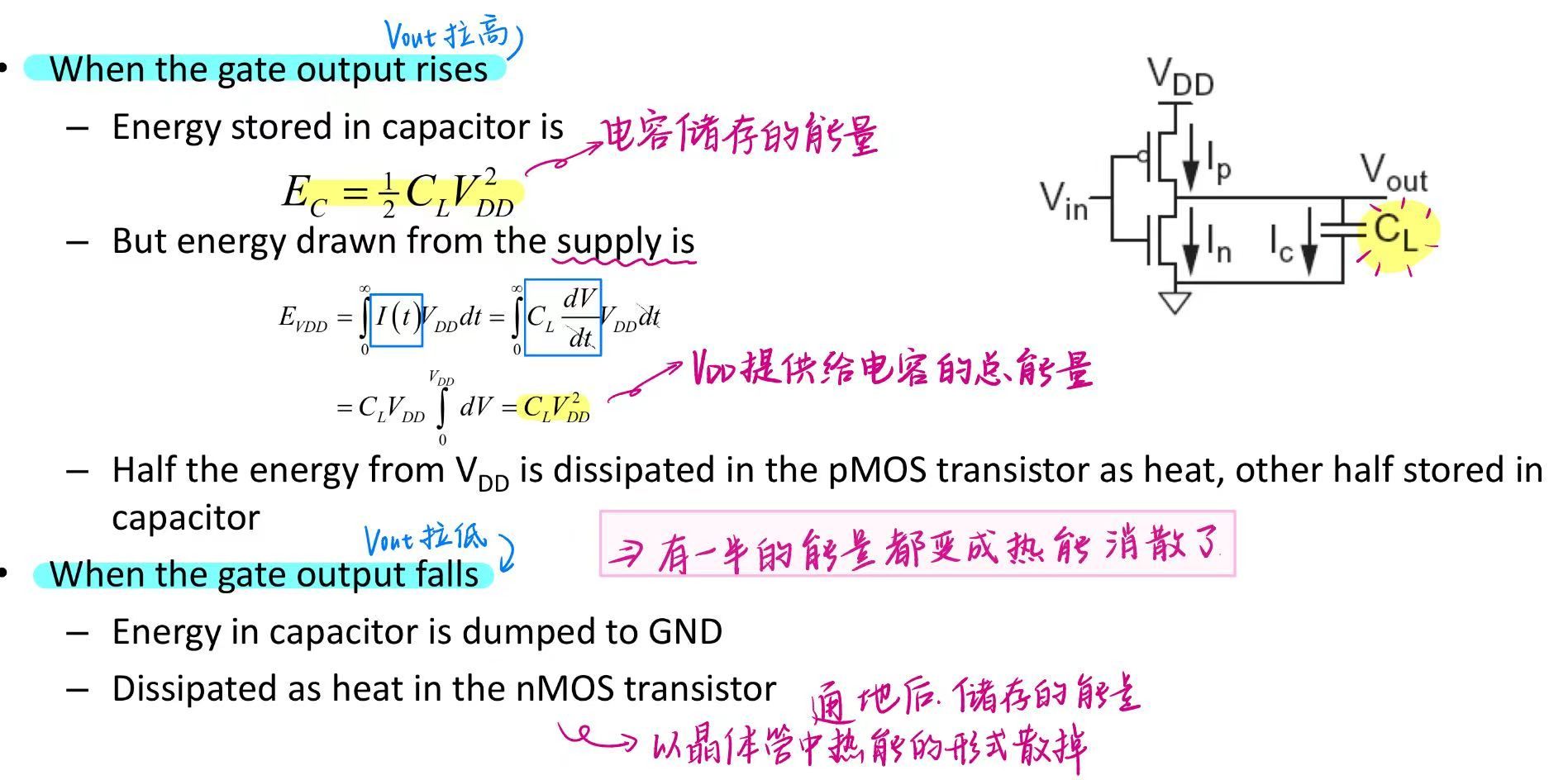

铺垫：电容功耗

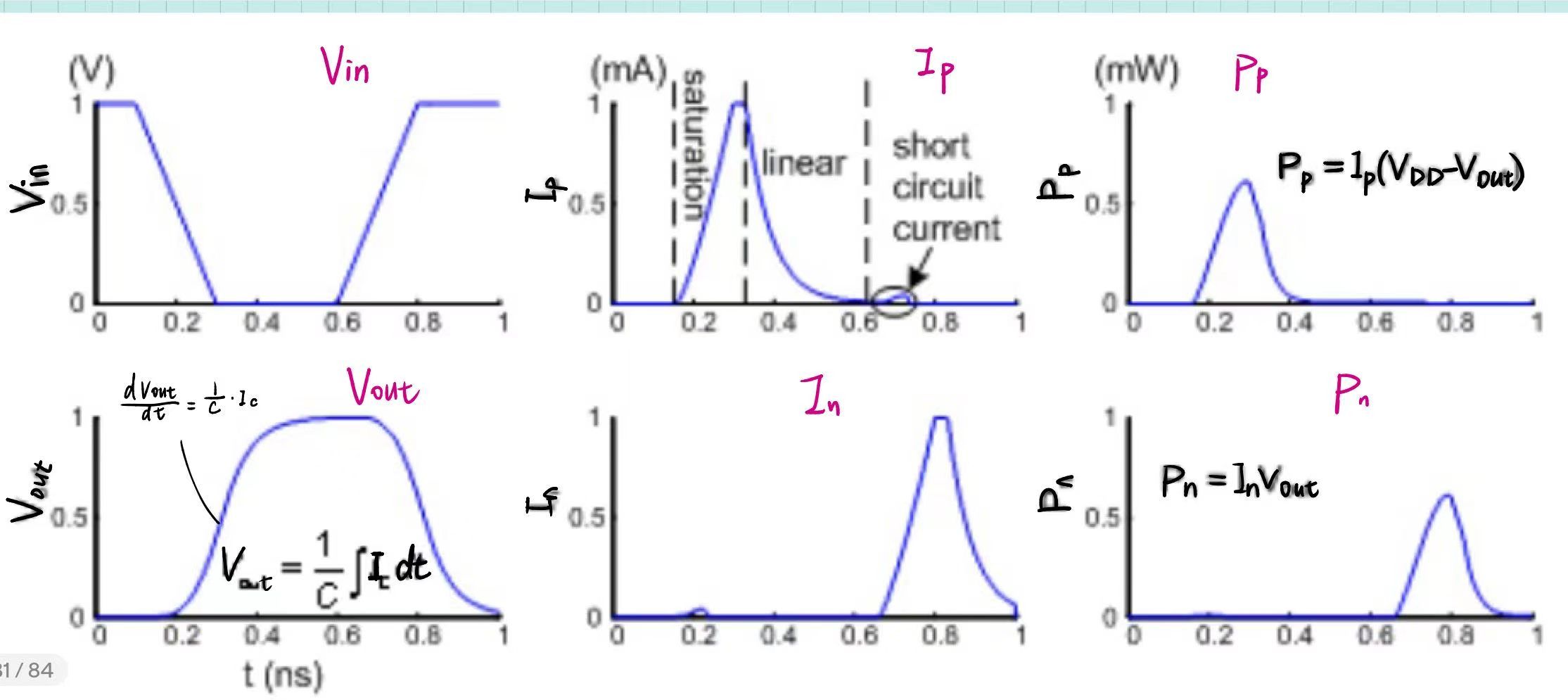

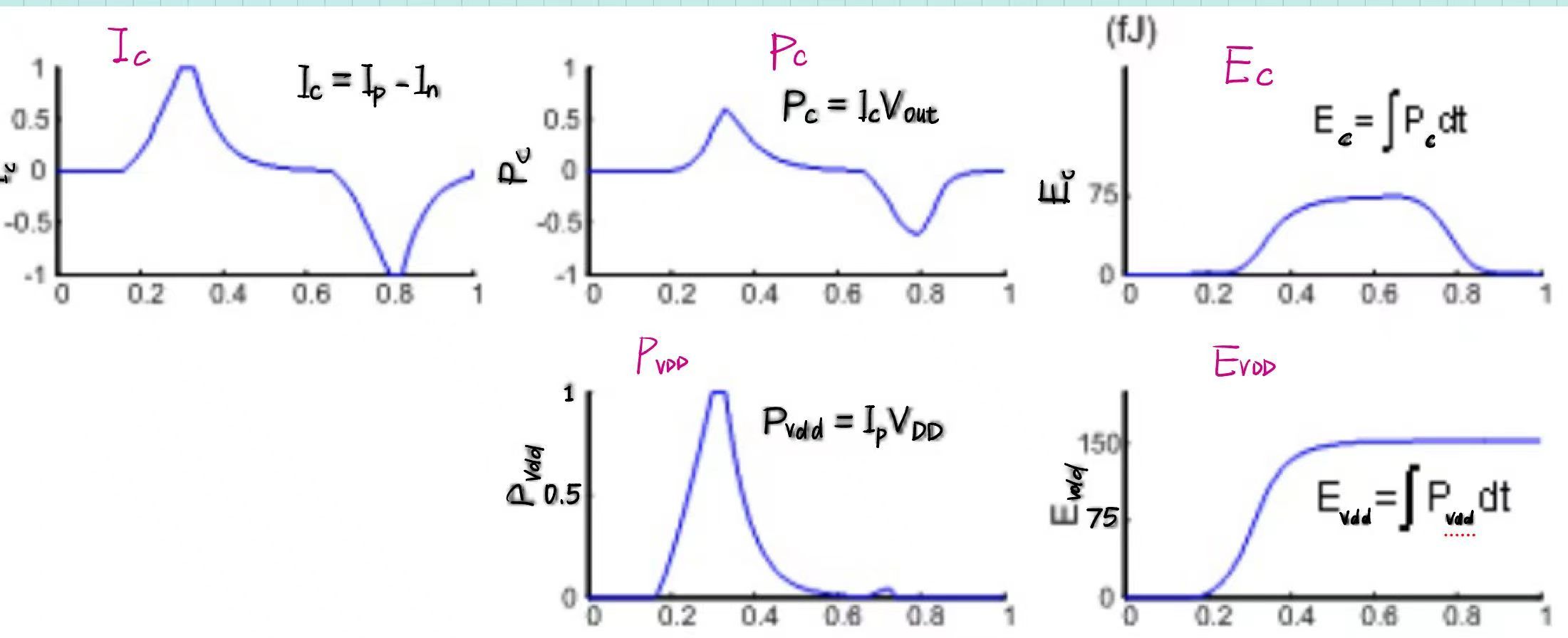

开关波形图

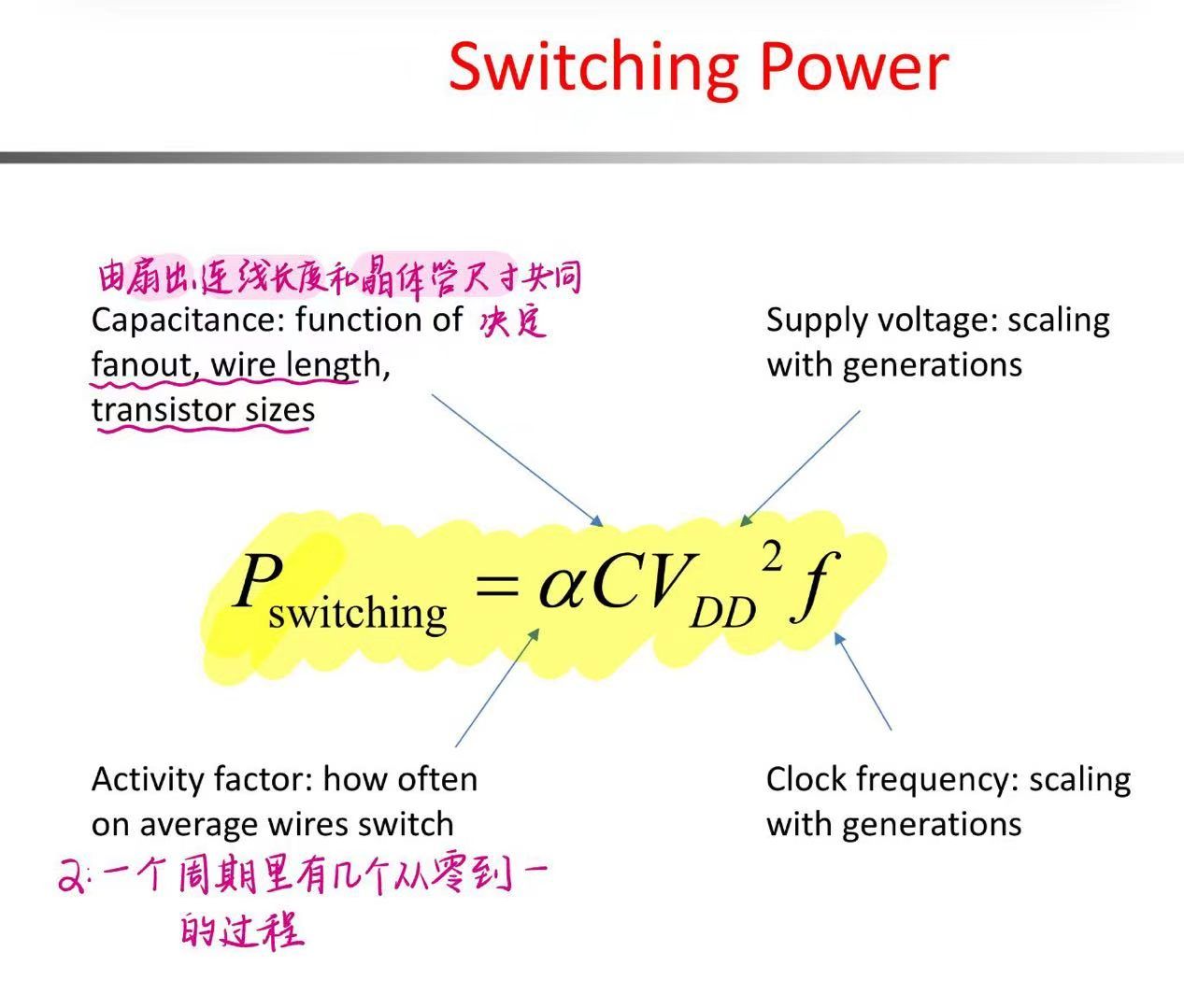

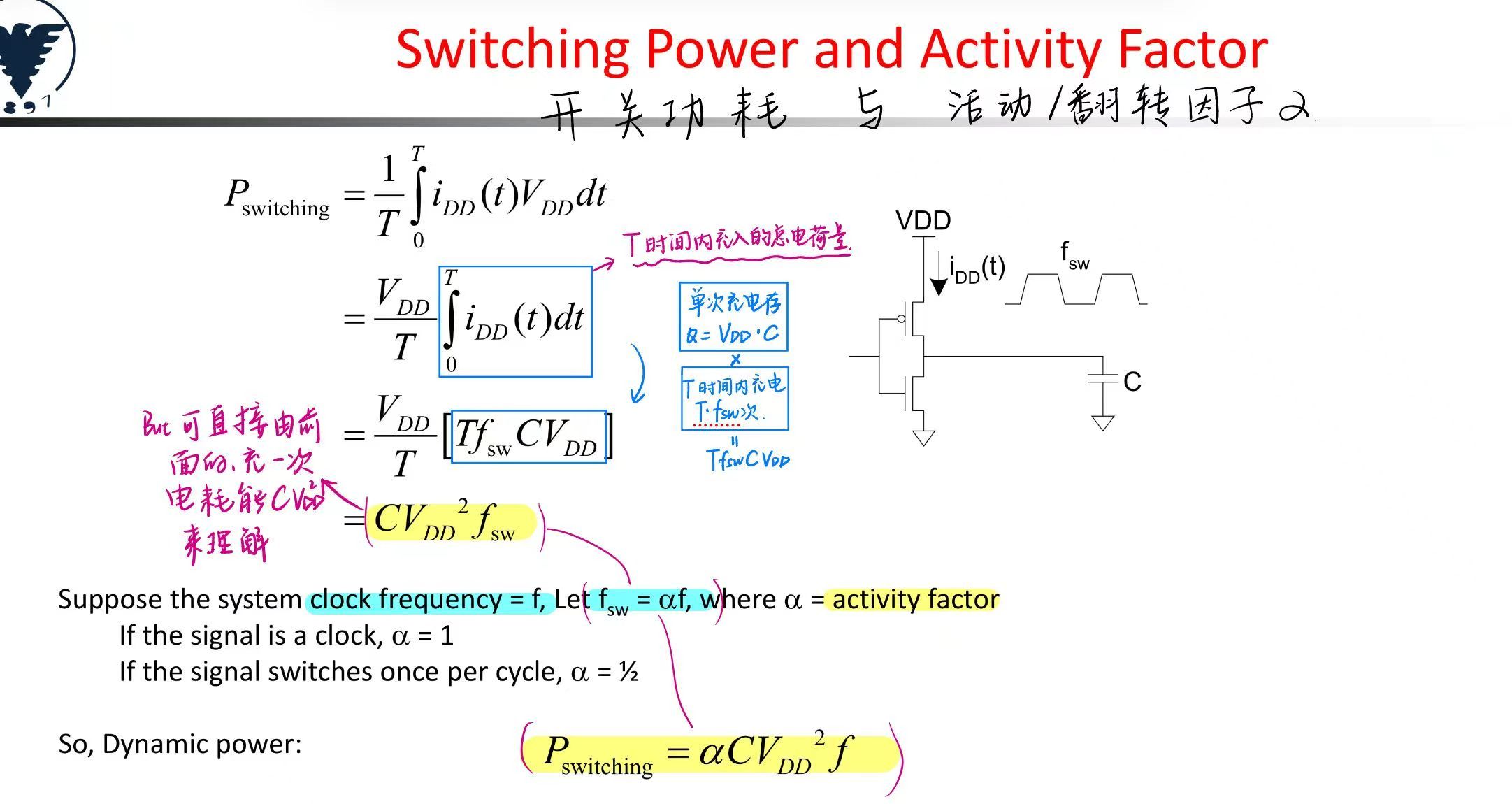

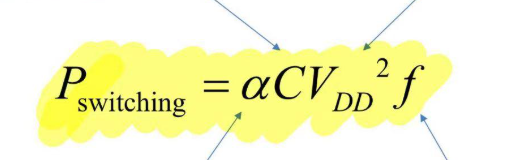

🌟🌟开关功耗‼️可能有计算

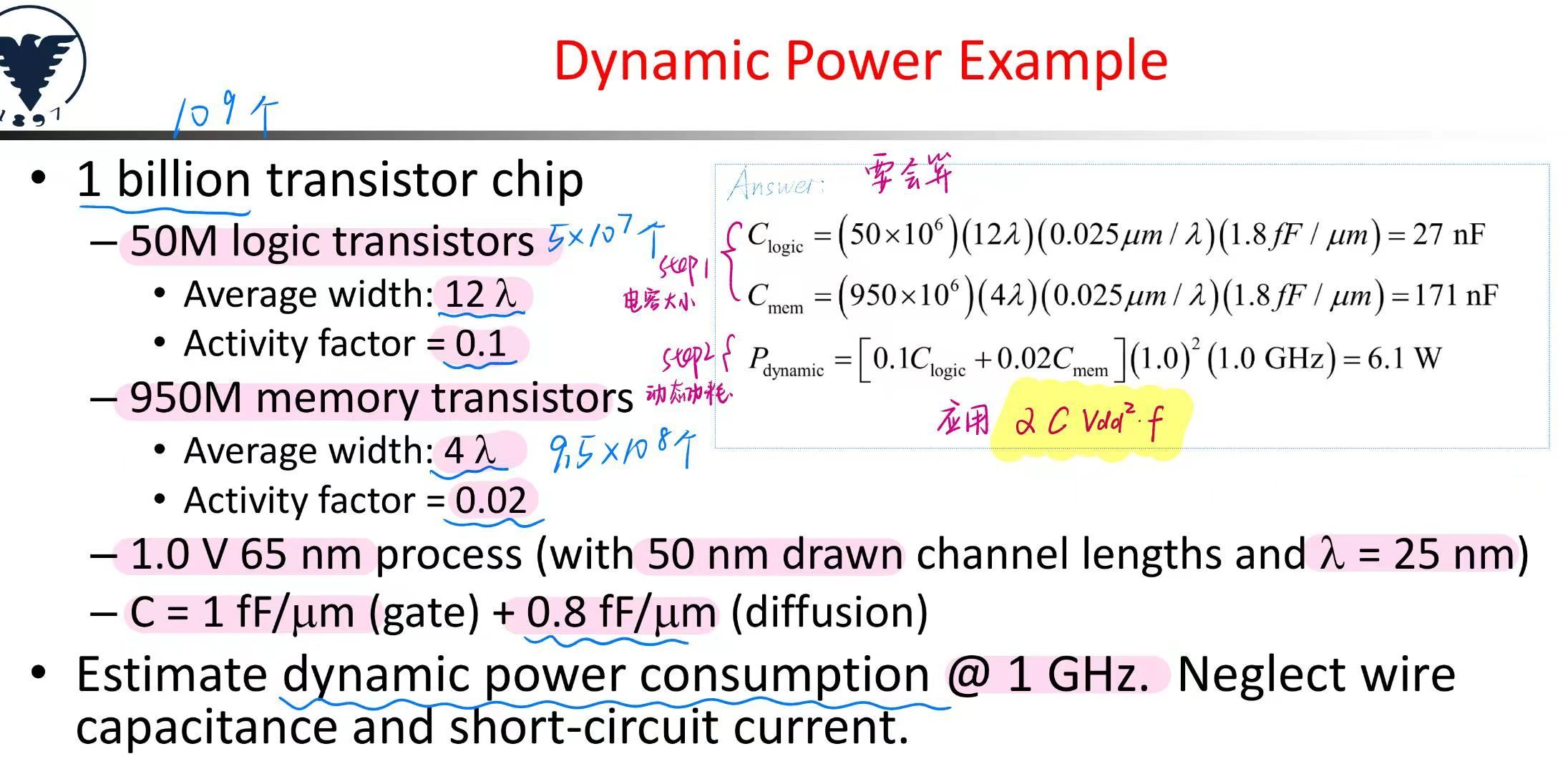

可能会考计算，例子：

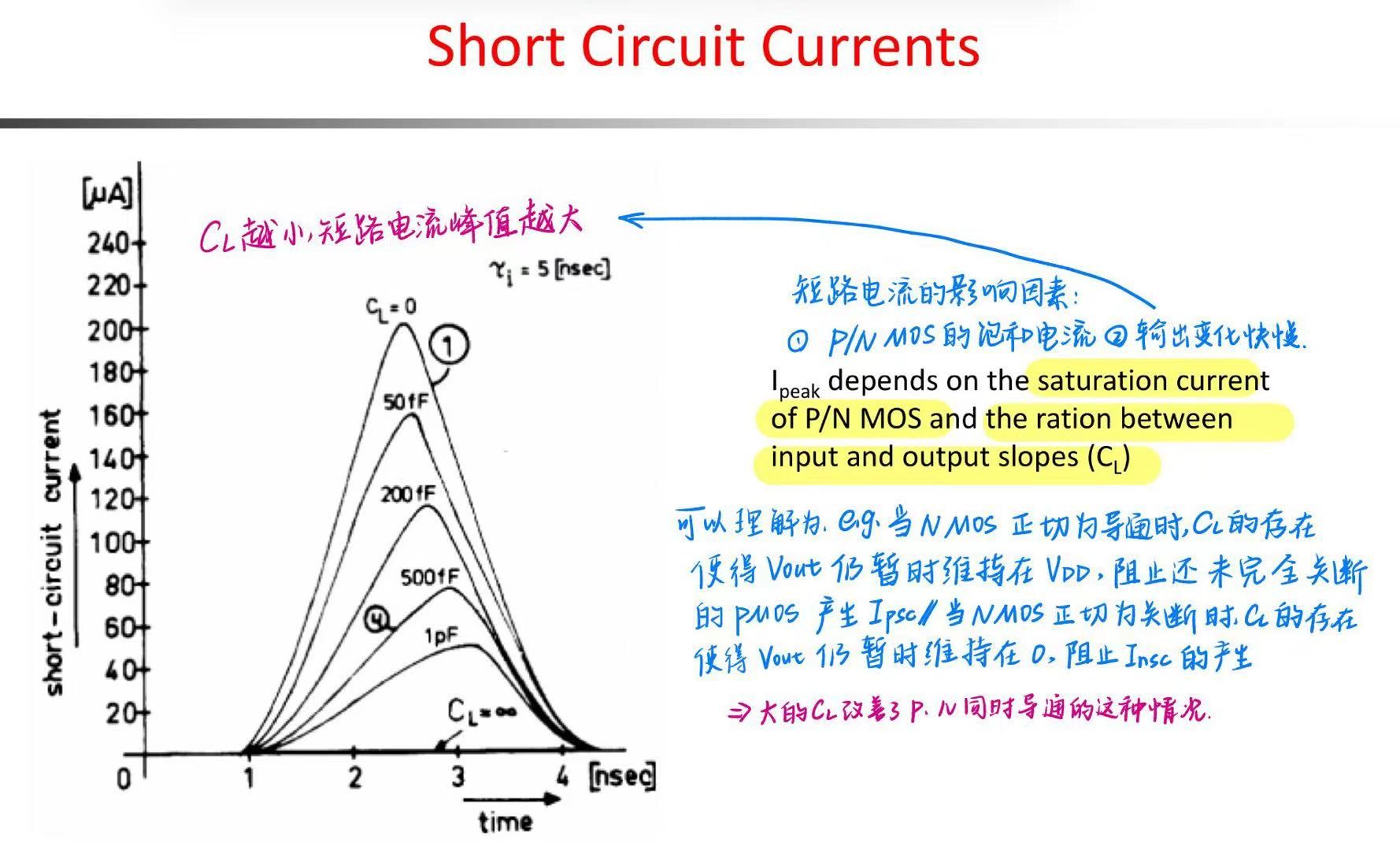

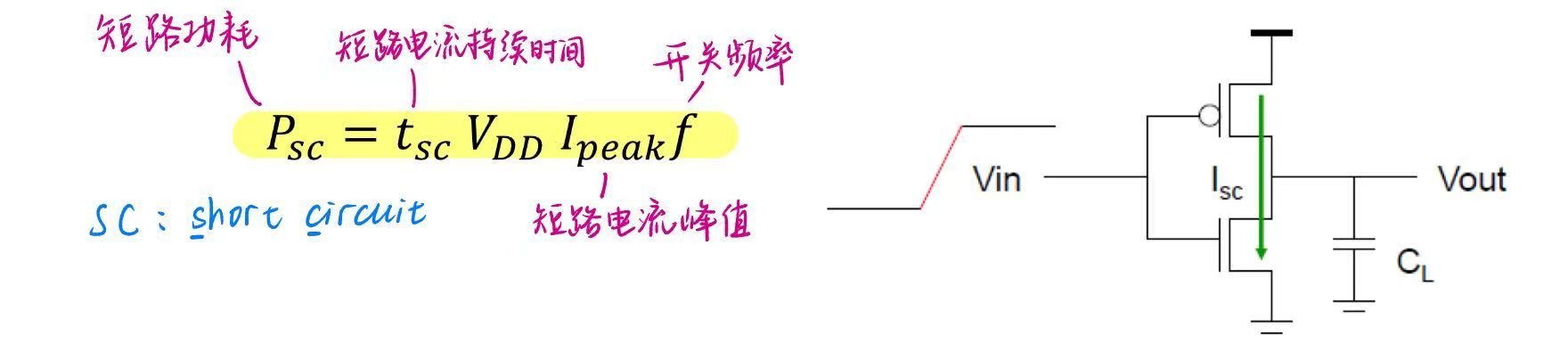

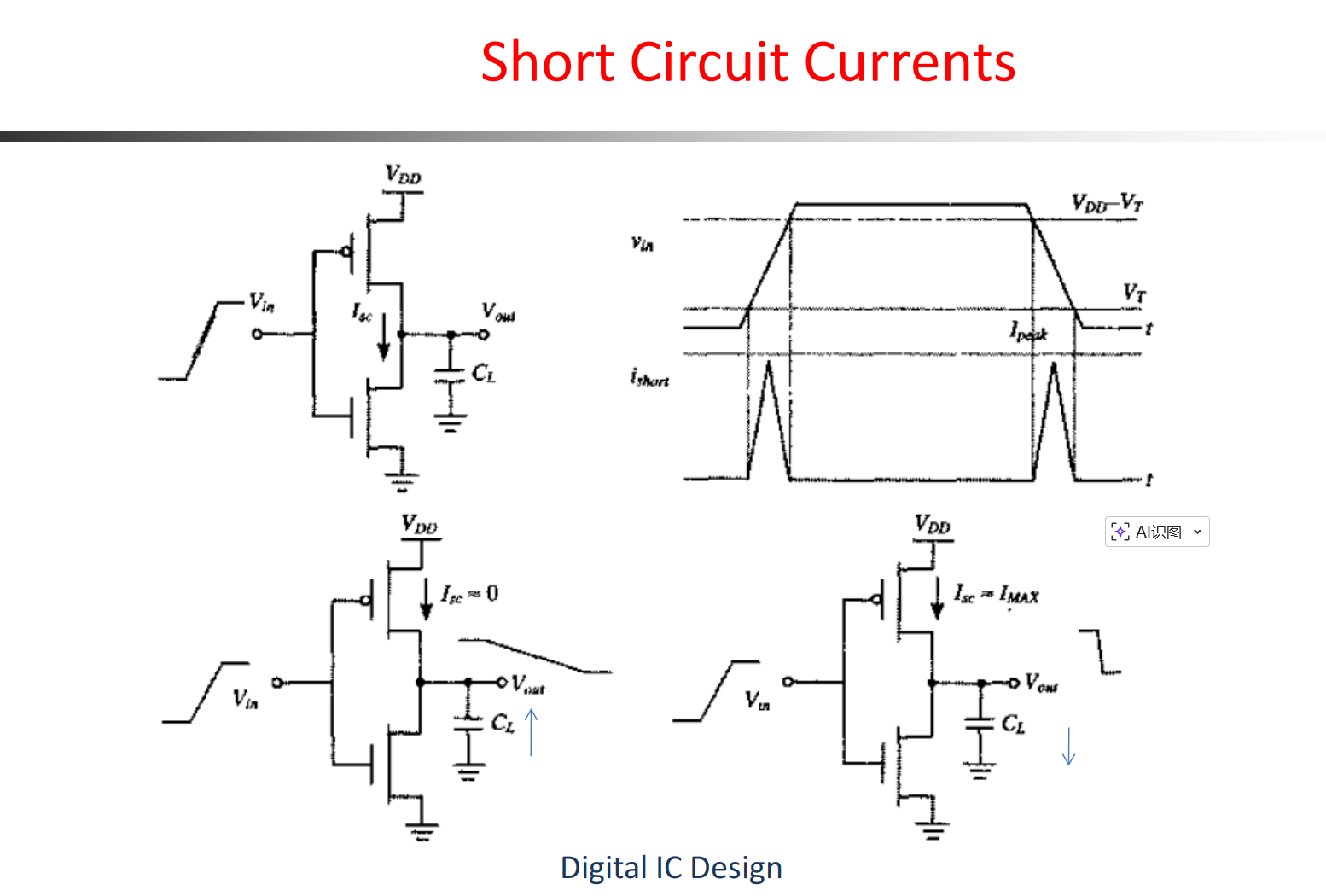

短路电流

概念：

当晶体管发生切换时，nMOS 网络和 pMOS 网络可能会在瞬间同时导通。

这会导致一个短暂的短路电流脉冲。
如果输入和输出的上升/下降时间相当，那么这部分功耗通常小于动态功耗的 10%。
我们通常会忽略这一部分功耗。

发生过程：

影响因素

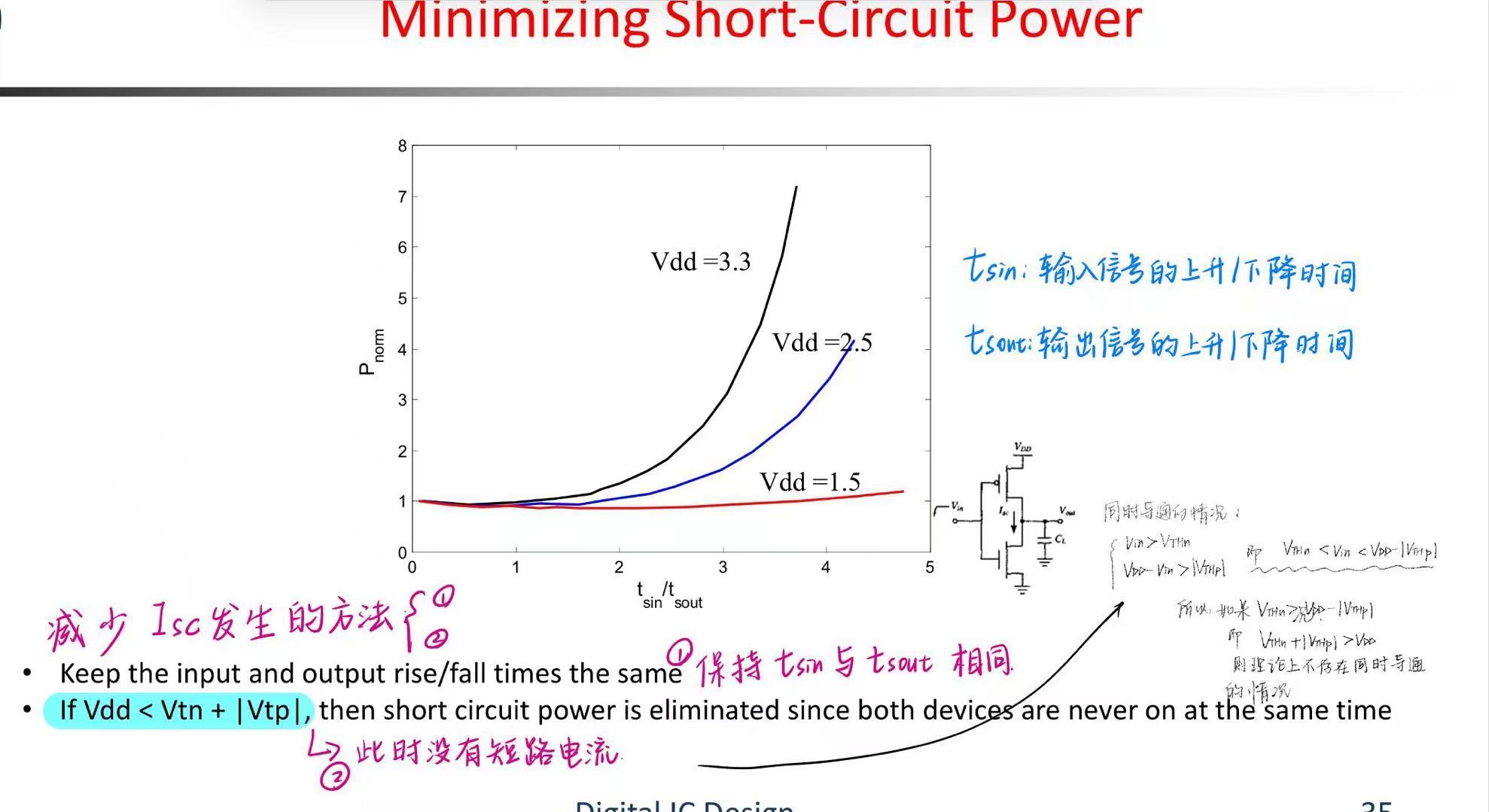

减小短路电流的方法：

短路功耗主要来自输入翻转时 PMOS 和 NMOS 的短暂同时导通。输入边沿越慢，同时导通时间越长；输出边沿过慢又会把慢边沿传给下一级。因此在多级逻辑链中，应让输入、输出 rise/fall time 大致匹配，使每一级都不承受过慢的边沿，从而降低整体短路功耗。

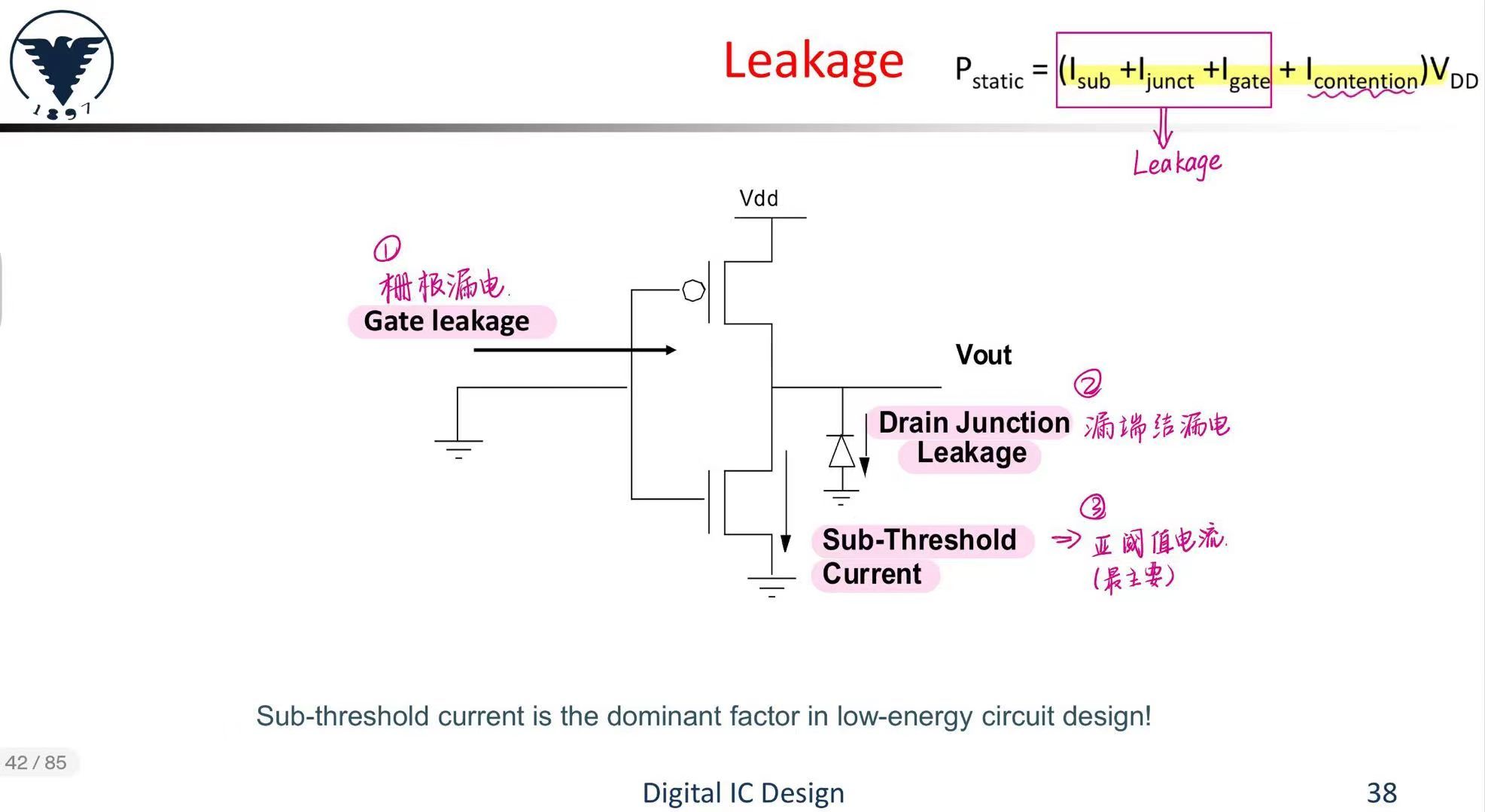

Leakage漏电

主要有gate leakage , drain junction leakage , sub-threshold current.

Gate Leakage栅极漏电

定义：MOS 管在关断或工作时，栅极通过栅氧化层产生的漏电流，和栅氧化层厚度 $t_{ox}$ 、栅源电压 $V_{gs}$ 有非常强的关系。栅氧化层越薄，Vgs 越大，栅氧化层两端的电场越强，电子越容易被拉过氧化层栅极，漏电越大。
scaling:在较老的工艺中，栅极漏电可以忽略不计。在某些 65 nm 及以下工艺中，栅极漏电可能已经接近亚阈值漏电的大小。所以先进工艺面临一个矛盾：氧化层薄，有利于提高晶体管控制能力和速度；但氧化层太薄，会导致严重的栅极漏电。
p/n的差异：pMOS 的栅极漏电通常比 nMOS 小一个数量级（10倍）。nMOS 中主要载流子是电子，pMOS 中主要载流子是空穴。电子的有效质量通常比空穴更小，因此电子更容易发生隧穿。nMOS 的栅极漏电往往比 pMOS 更严重。
工艺上的改善：在工艺层面，可以通过使用大于 $10.5 \, \text{Å}$ 的栅氧化层厚度来控制漏电。传统 MOS 管常用二氧化硅作为栅氧化层。但是二氧化硅的介电常数不够高，High-k 材料可以解决这一点：在保持较大栅电容的同时，让物理厚度可以做得更厚。有些工艺会提供多种不同厚度的栅氧化层。同一芯片中不同供电电压下的晶体管制作不同的厚度，例如thicker oxide for 3.3 V I/O transistors（核心逻辑电路通常工作在较低电压下，例如 1.0 V 或 1.2 V）
电路上的改善：在电路设计层面，可以通过限制电源电压 $V_{DD}$ 来控制栅极漏电。不过这里也有权衡。降低 $V_{DD}$ 虽然可以减少动态功耗和部分漏电，但也会降低电路速度。为了保持速度，可能又要降低阈值电压 $V_T$ ，这会增加亚阈值漏电。

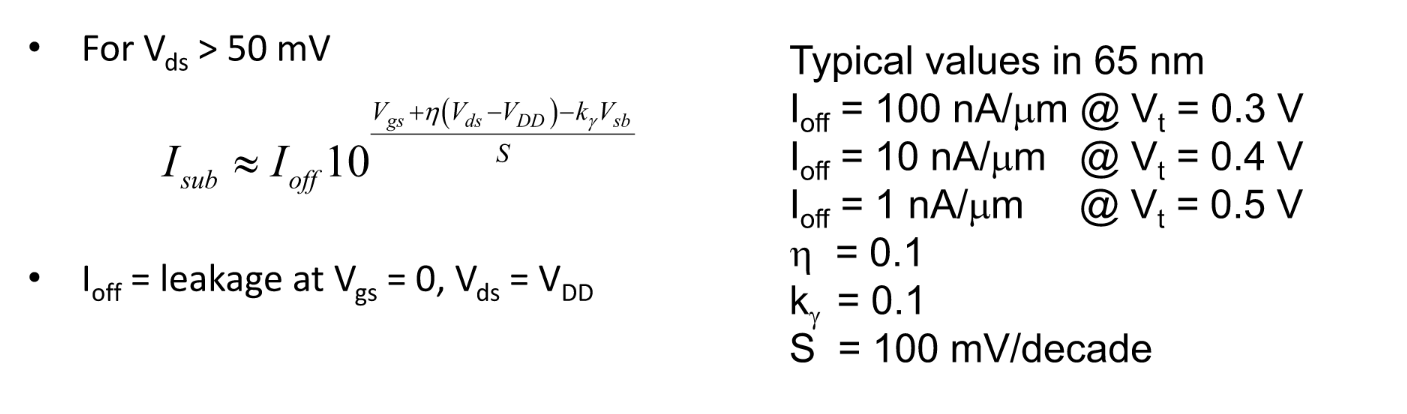

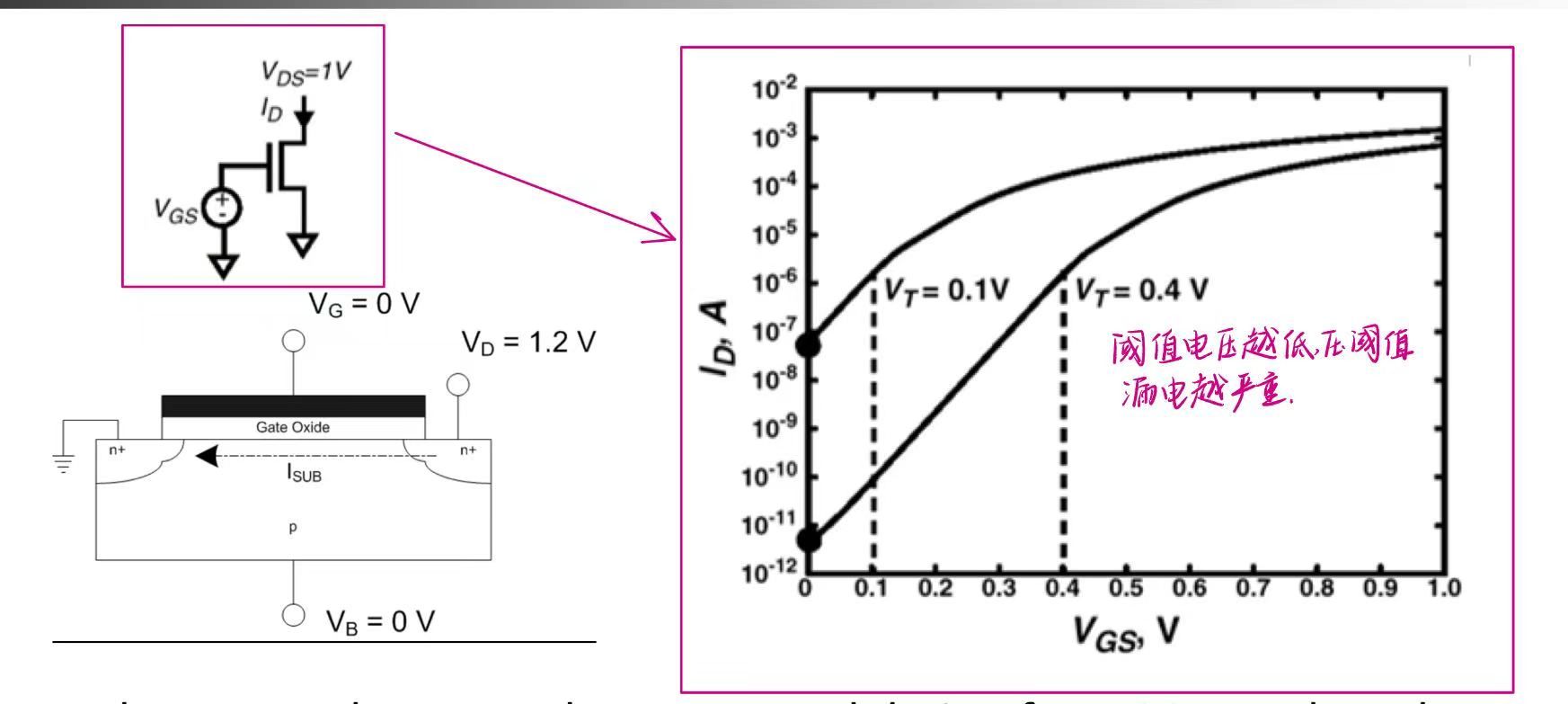

Subthreshold Leakage Component亚阈值漏电流

亚阈值：即使 $V_{GS}$ 小于阈值电压 $V_T$ ，虽然没有形成强反型沟道，但沟道区域并不是完全没有载流子。仍然会有少量载流子由于浓度差发生扩散，从源极流向漏极。这个电流就叫 $I_{sub}$

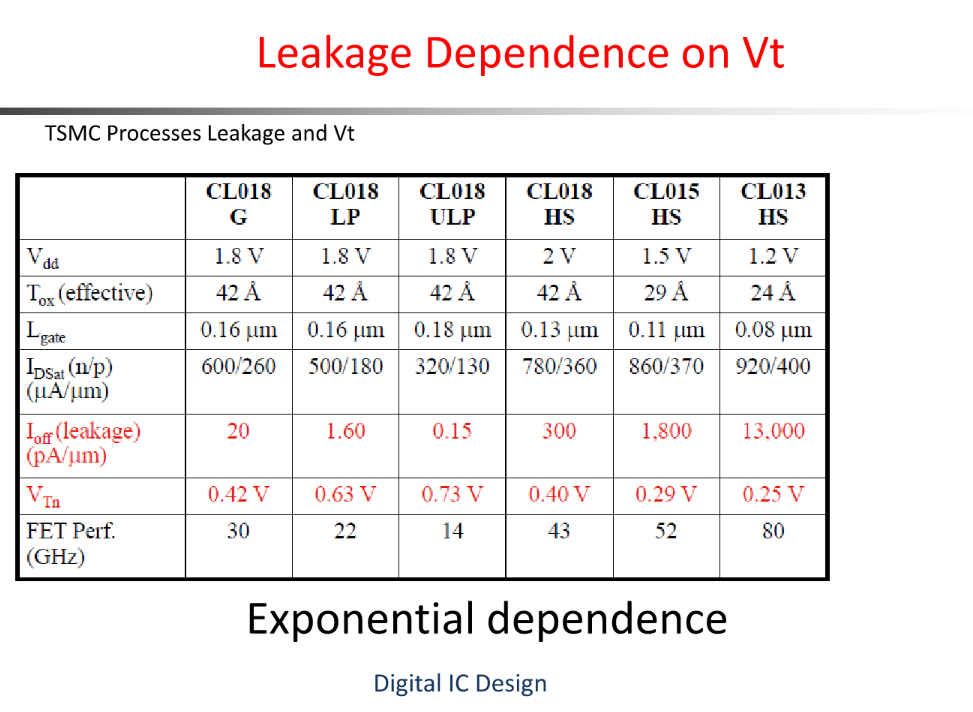

阈值电压越低，漏电越严重：

I_{sub} \propto e^{\frac{V_{GS}-V_T}{nV_T'}}

怎么越来越像微电子器件了，公式里面DIBL都出来了，应该不会考这种公式，大概了解一下量级

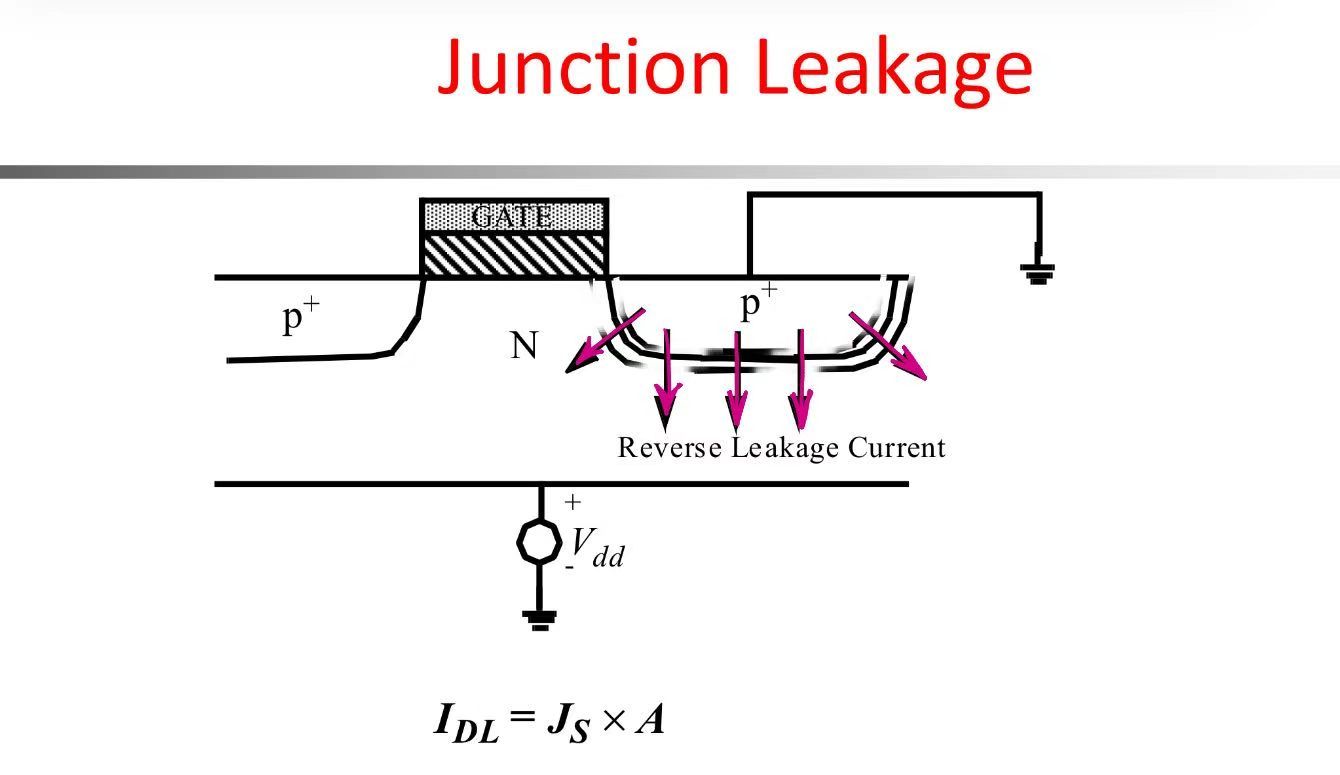

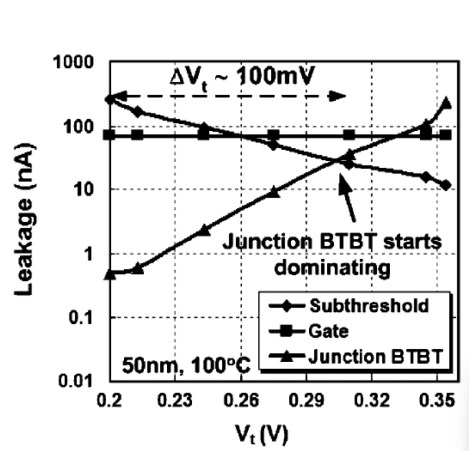

Junction Leakage

反向偏置 p-n 结产生的隧穿漏电，发生在扩散区与衬底或阱之间
带间隧穿（BTBT）可能会很显著，尤其是在高 $V_t$ 晶体管中，因为其他漏电较小当 $V_{db}=V_{DD}$ 时最严重。

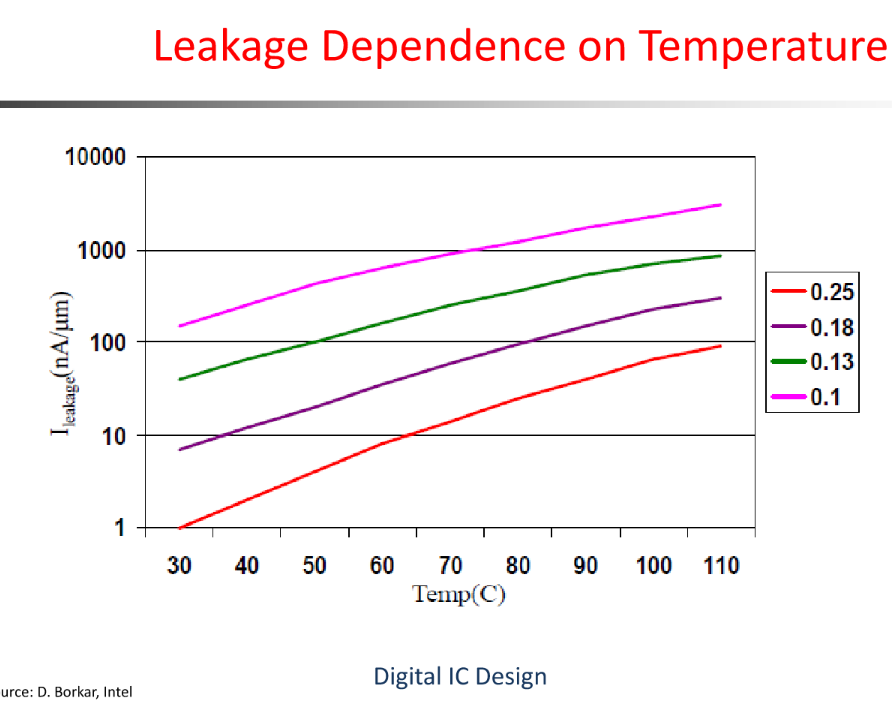

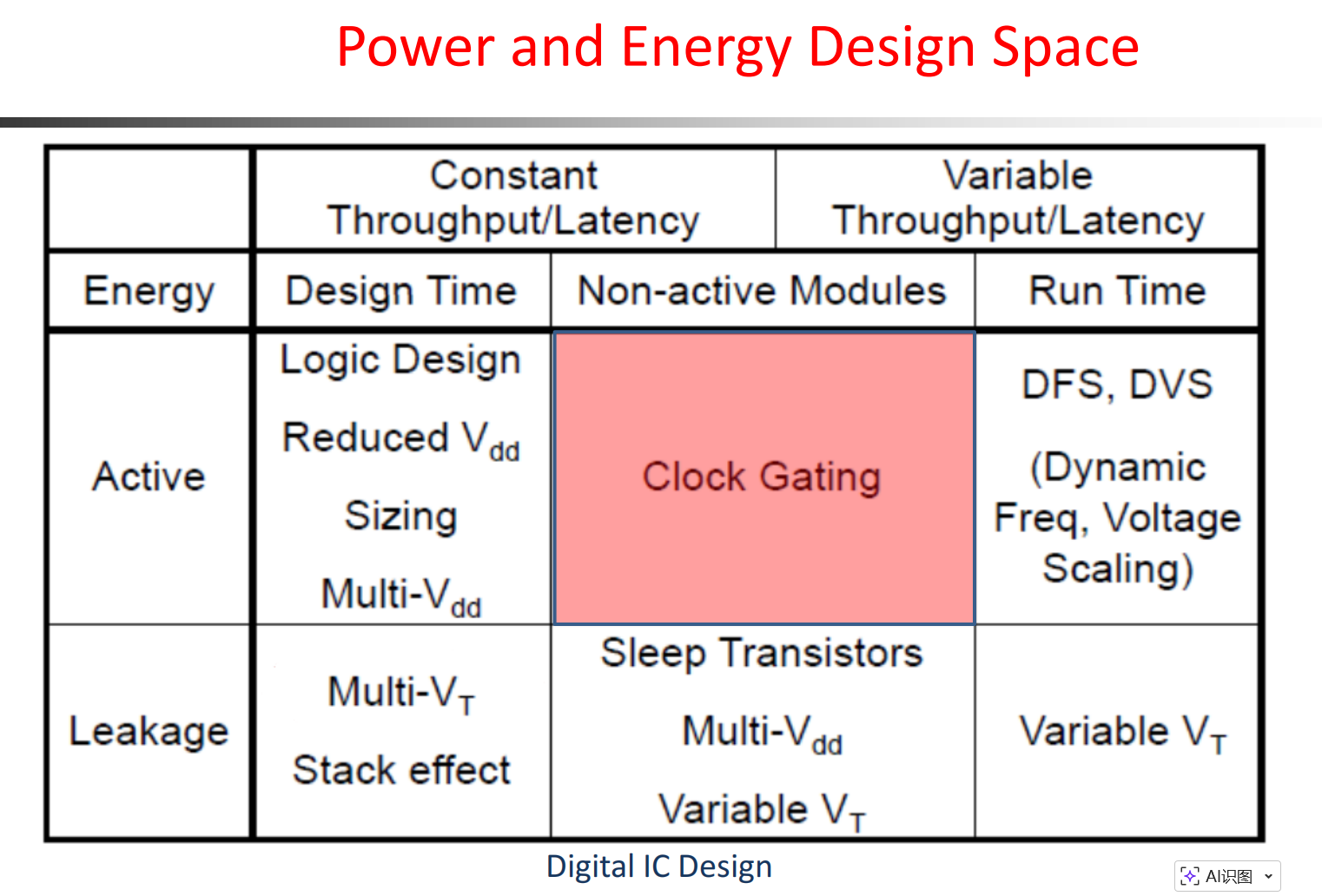

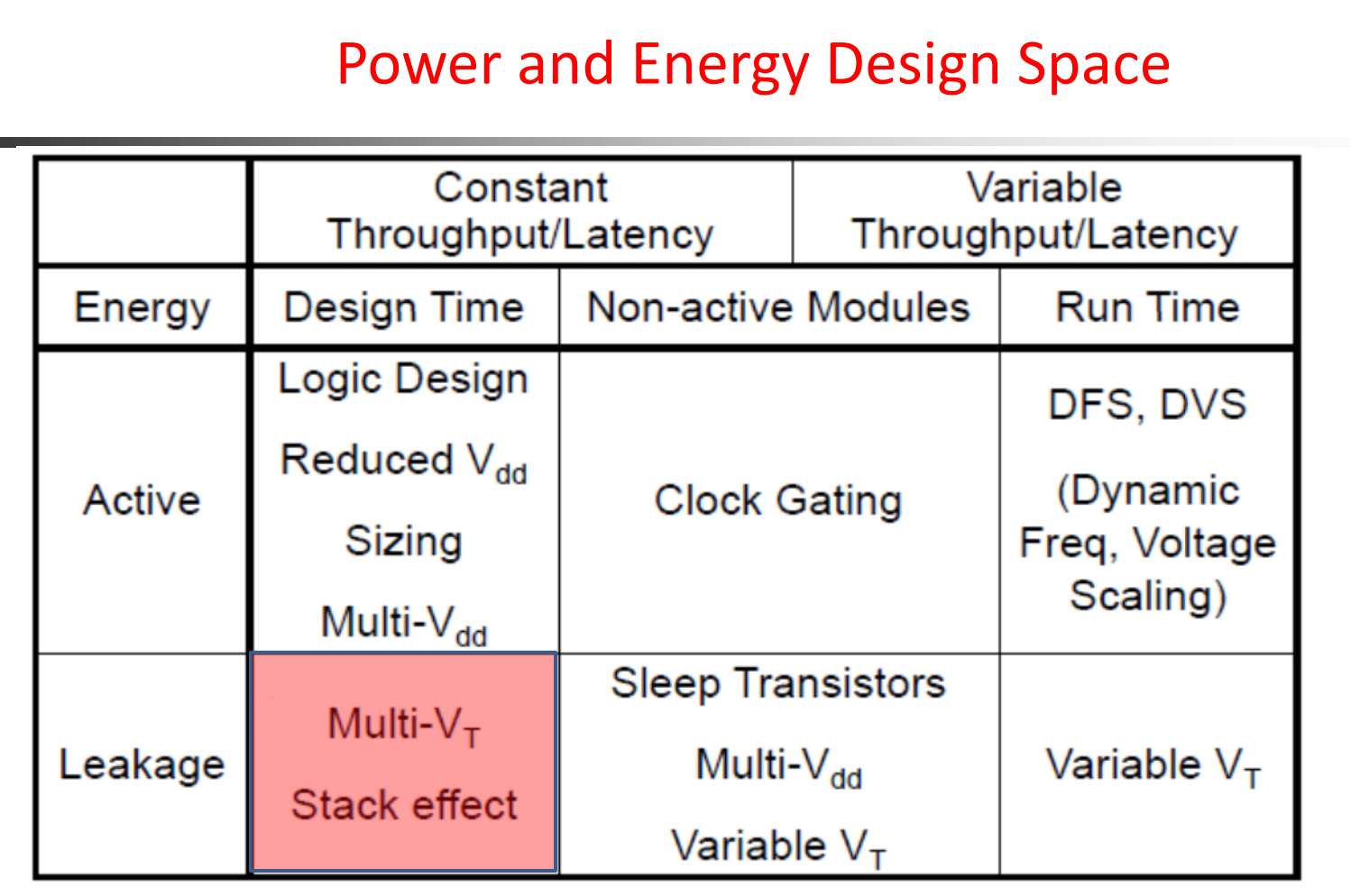

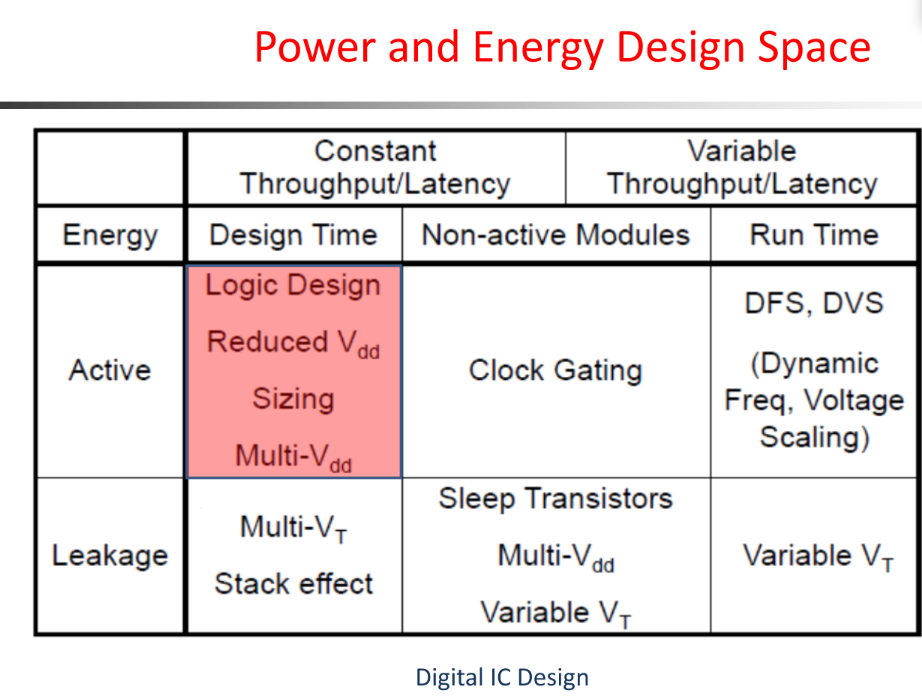

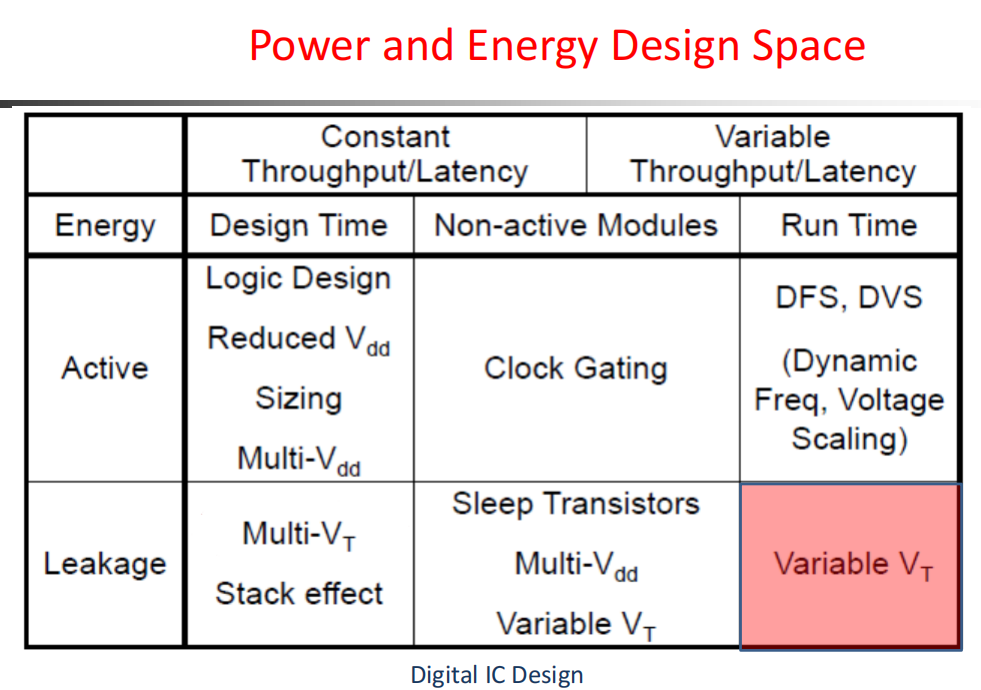

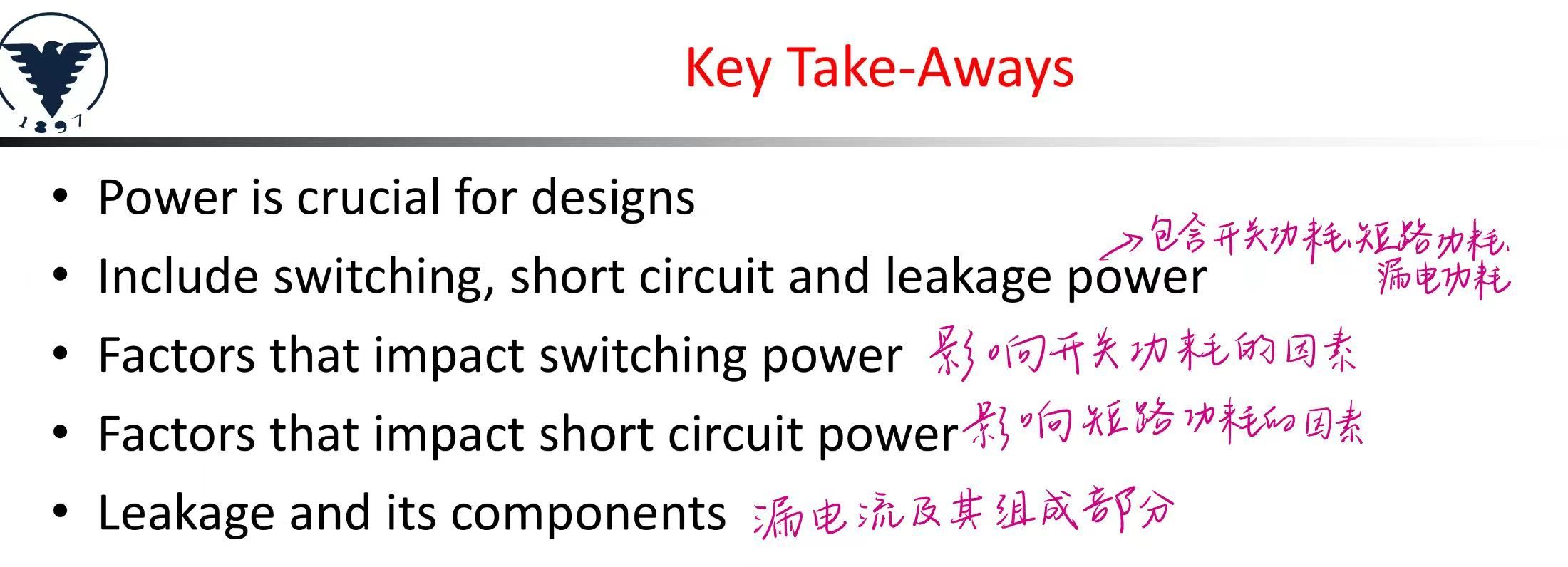

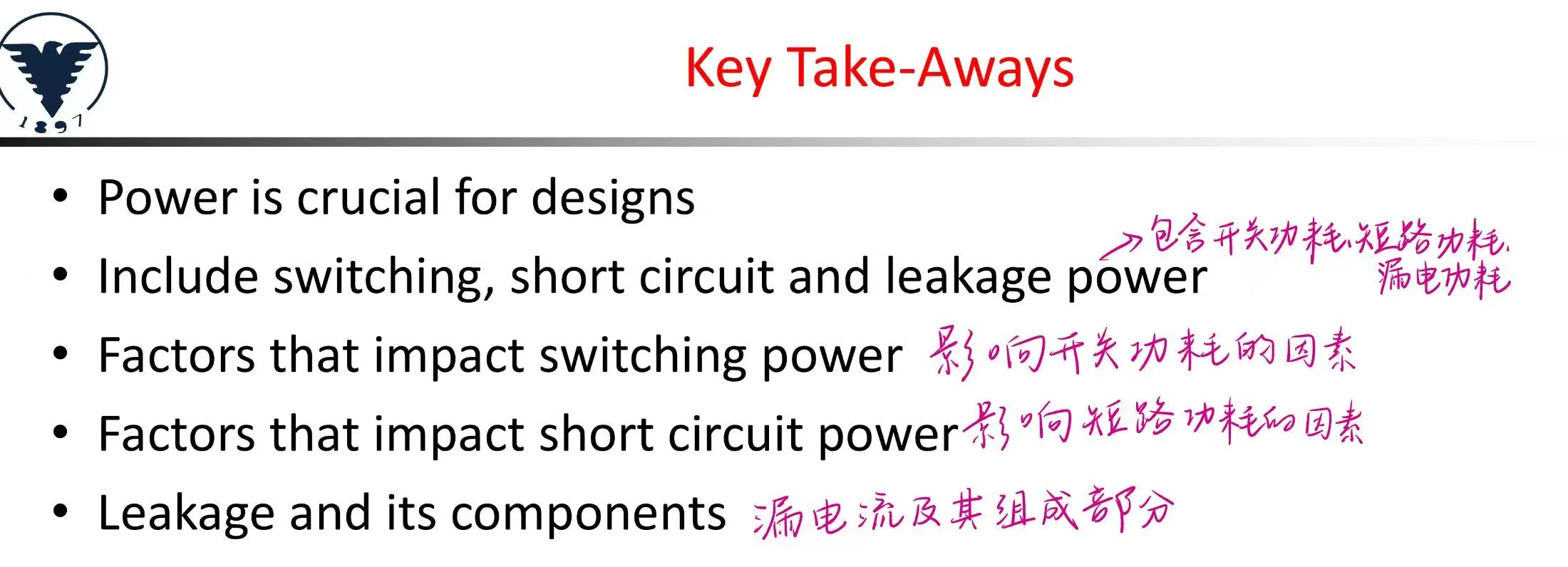

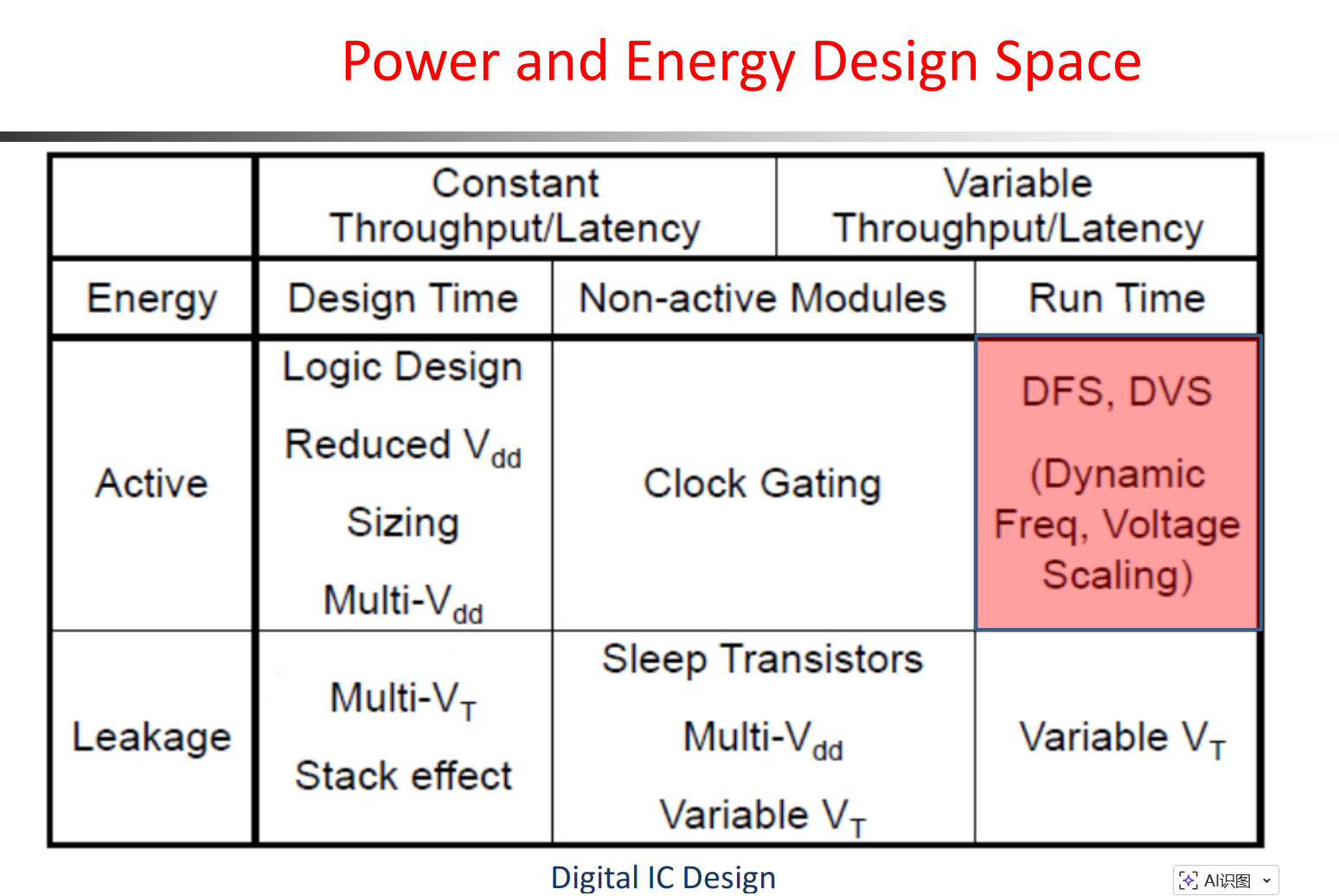

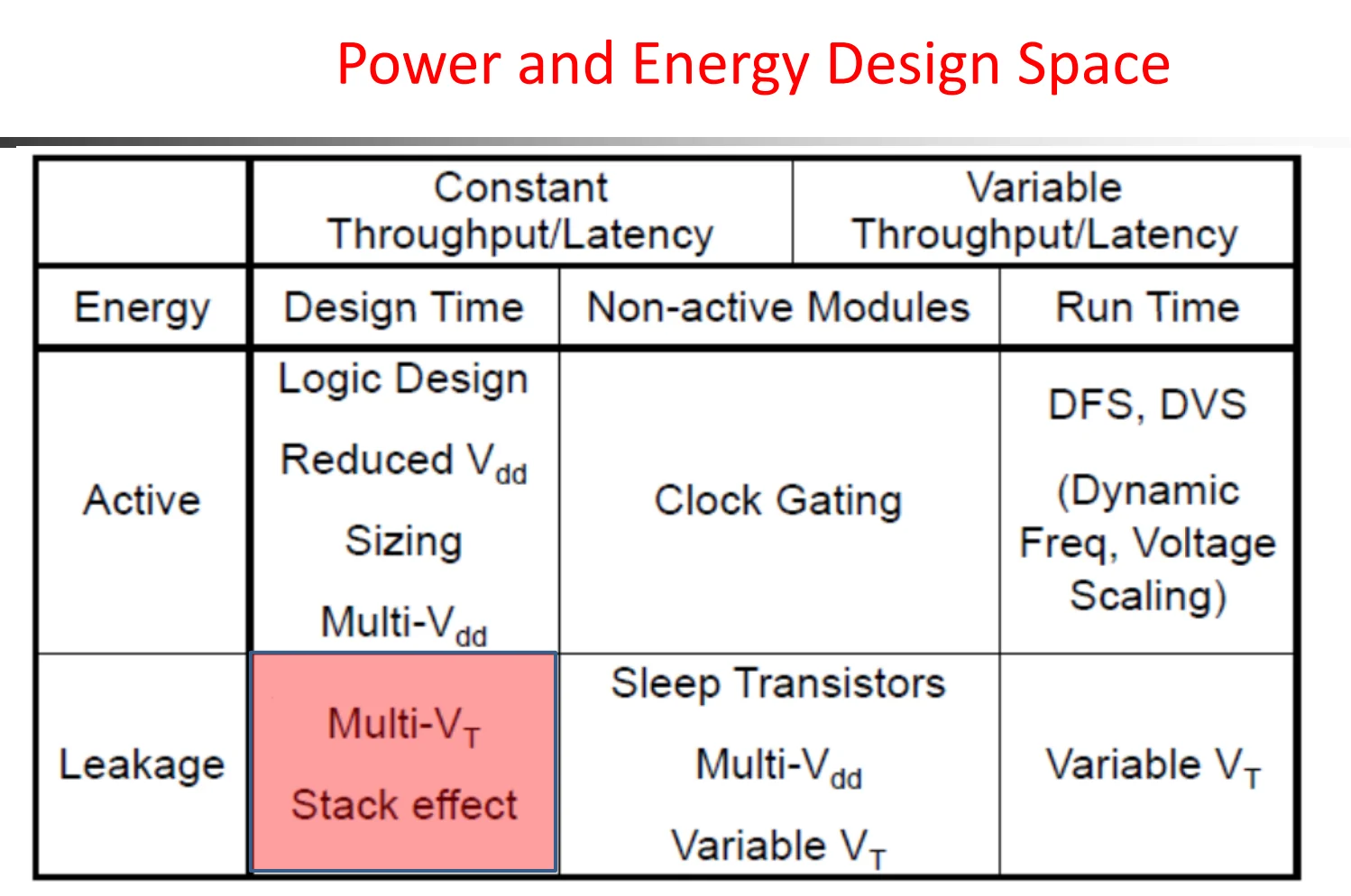

Active Energy：电路工作时产生的动态能量，主要来自节点翻转、电容充放电。
Leakage：电路即使不工作也会存在的漏电功耗。

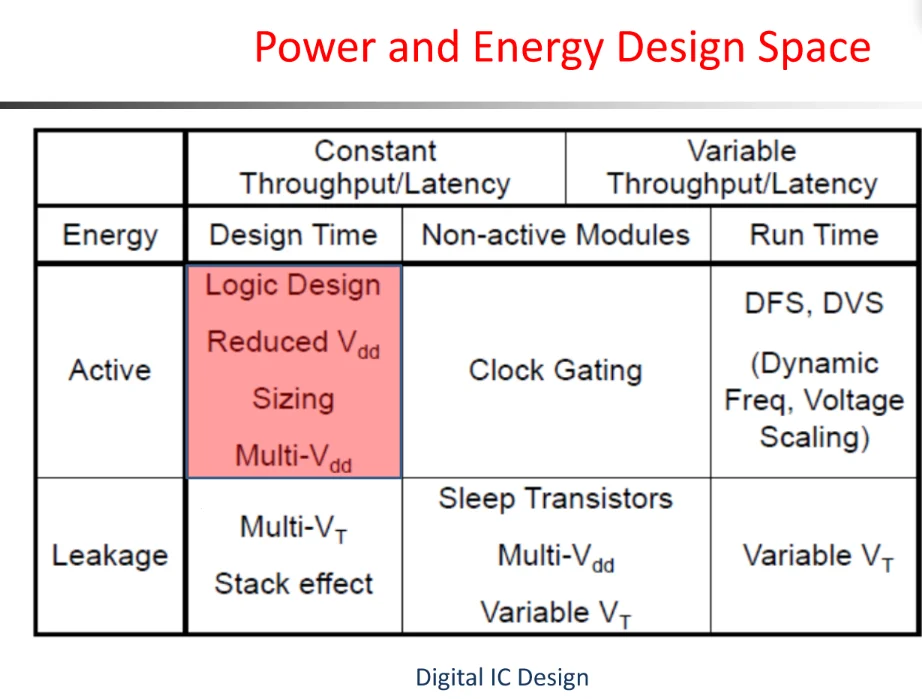

第二，按优化发生的时间和场景分为：

Design Time：设计阶段就决定好的优化方法。
Non-active Modules：模块暂时不用时采用的节能方法。
Run Time：运行过程中动态调整的方法。

从逻辑电路设计、缩小Vdd、改变尺寸、使用多种Vdd下手

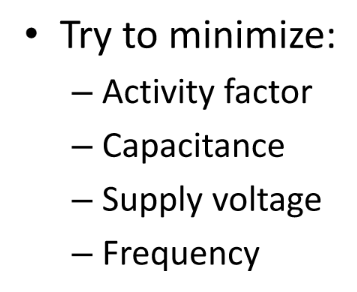

减小开关功耗:

Activity Factor Estimation活动因子估计

开关功耗主要发生在输出从低电平上升到高电平的过程，我们关注会发生多少个这样的翻转过程

在完全随机的情况下，节点为0和1的概率各为50%，节点发生 0 → 1 翻转的概率，等于“上一时刻为 0 的概率”乘以“下一时刻为 1 的概率”。也就是：

$P_{0\rightarrow1}=Prob(i=0)\times Prob(i=1)$ ，为0.25。

实际数据通常不是完全随机的。比如 64 位数据如果表示银行账户余额，高位 bit 通常是 0。因为普通账户余额不会大到需要用满 64 位，所以高位长期保持 0，很少翻转。这说明真实电路中的活动因子往往小于完全随机情况下的 0.25。
数据经过 AND 门和 OR 门之后，活动因子通常会降低。因为 AND 门、OR 门的输出不一定像输入那样随机。例如 AND 门只有所有输入都为 1 时输出才为 1，所以输出更容易偏向 0；OR 门只要有一个输入为 1 输出就为 1，所以输出更容易偏向 1。输出一旦偏向某个固定值，翻转概率就会下降。

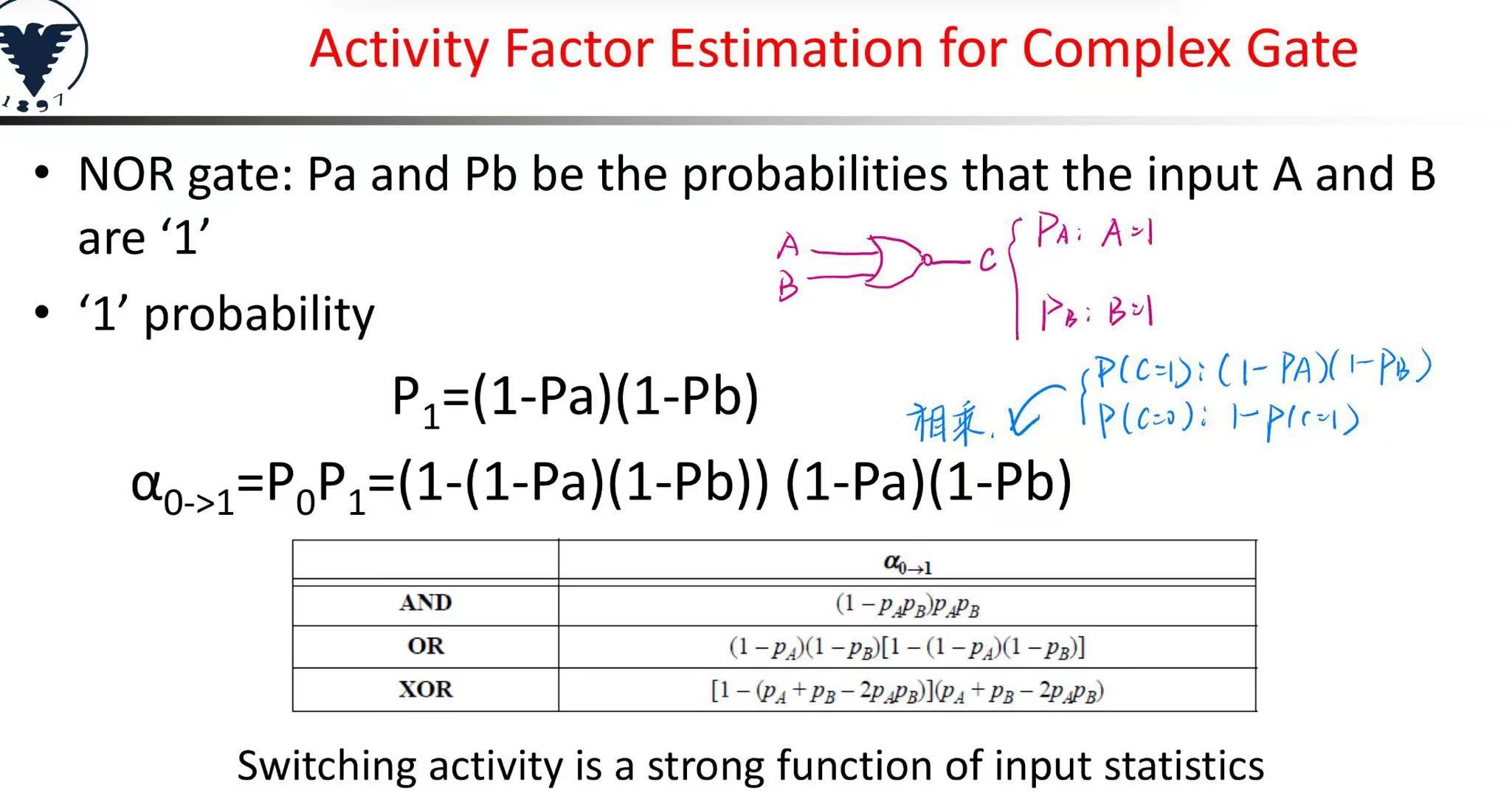

🌟复杂逻辑门的活动因子估算‼️会计算

同样的，输出为0的概率乘上输出为1的概率。

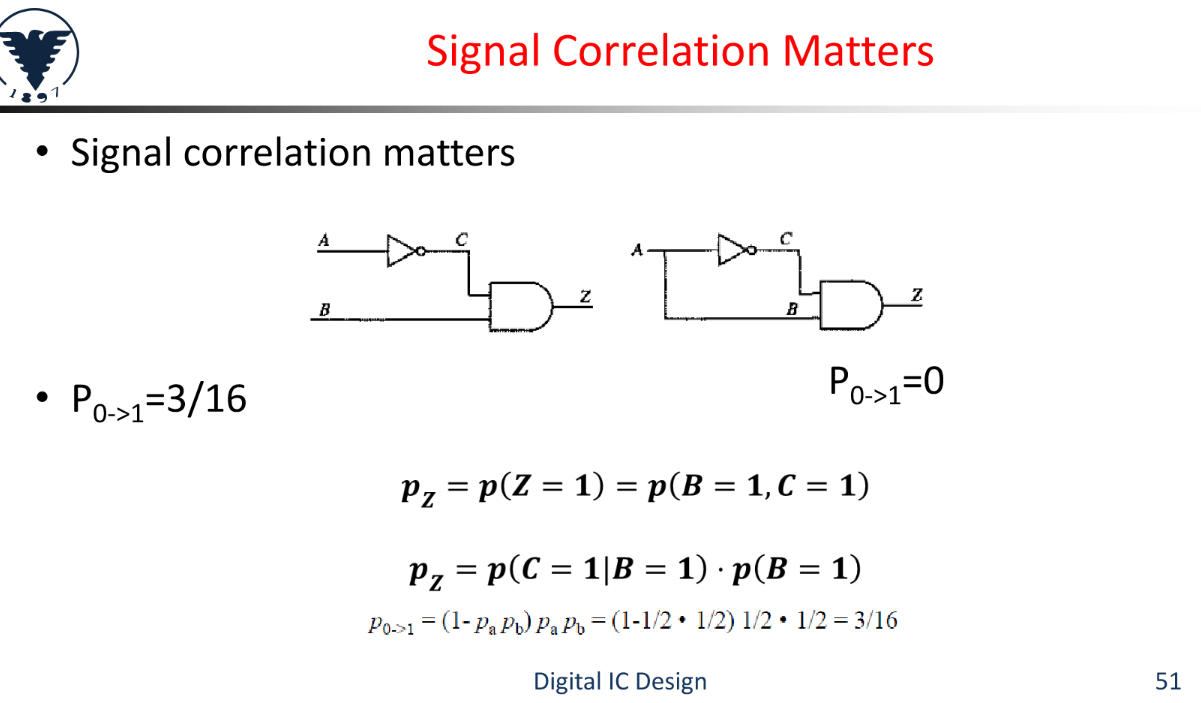

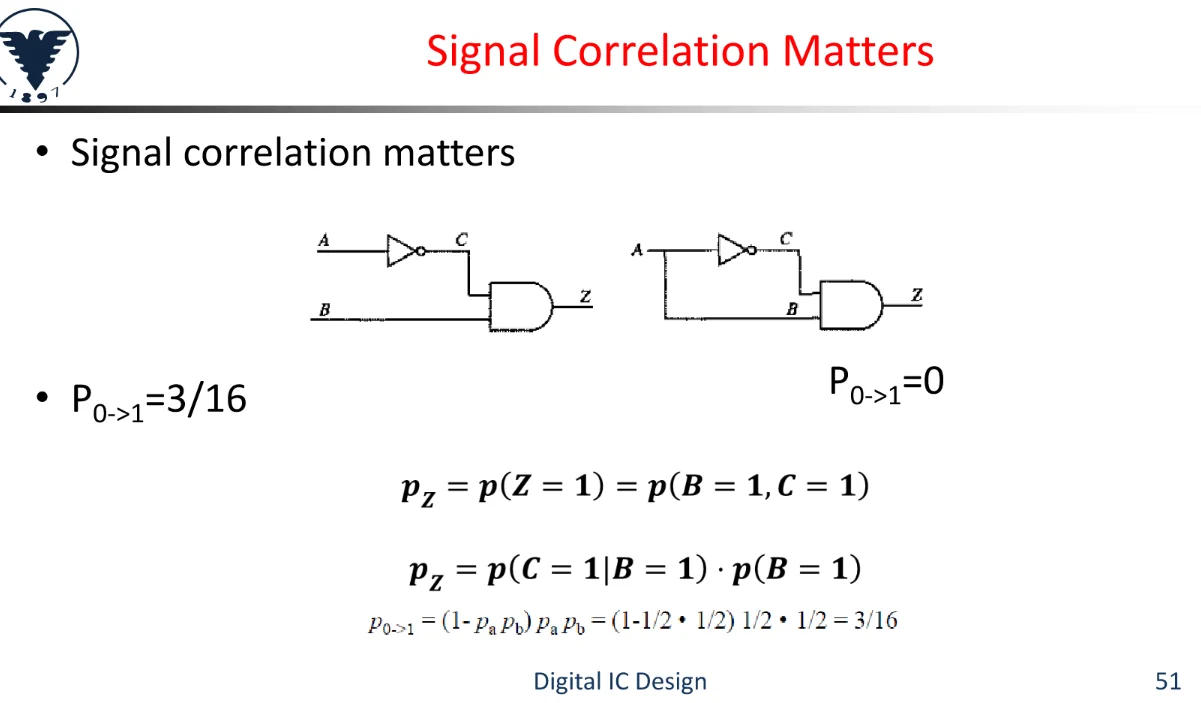

信号相关性对活动因子的影响

当信号间有相关性时，如A=B，最后的结果也会完全不同。

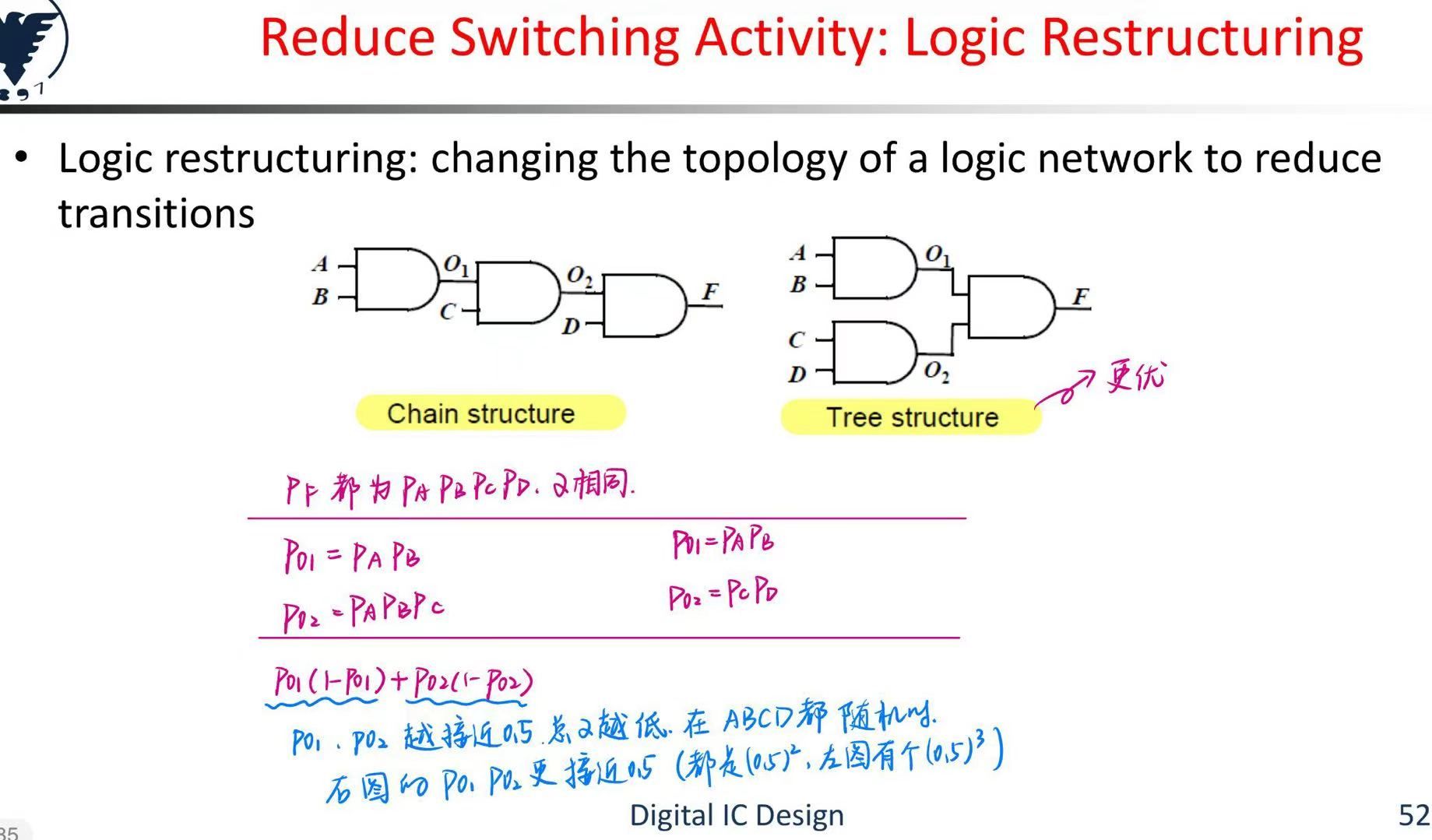

改变逻辑电路结构来减小开关功耗：

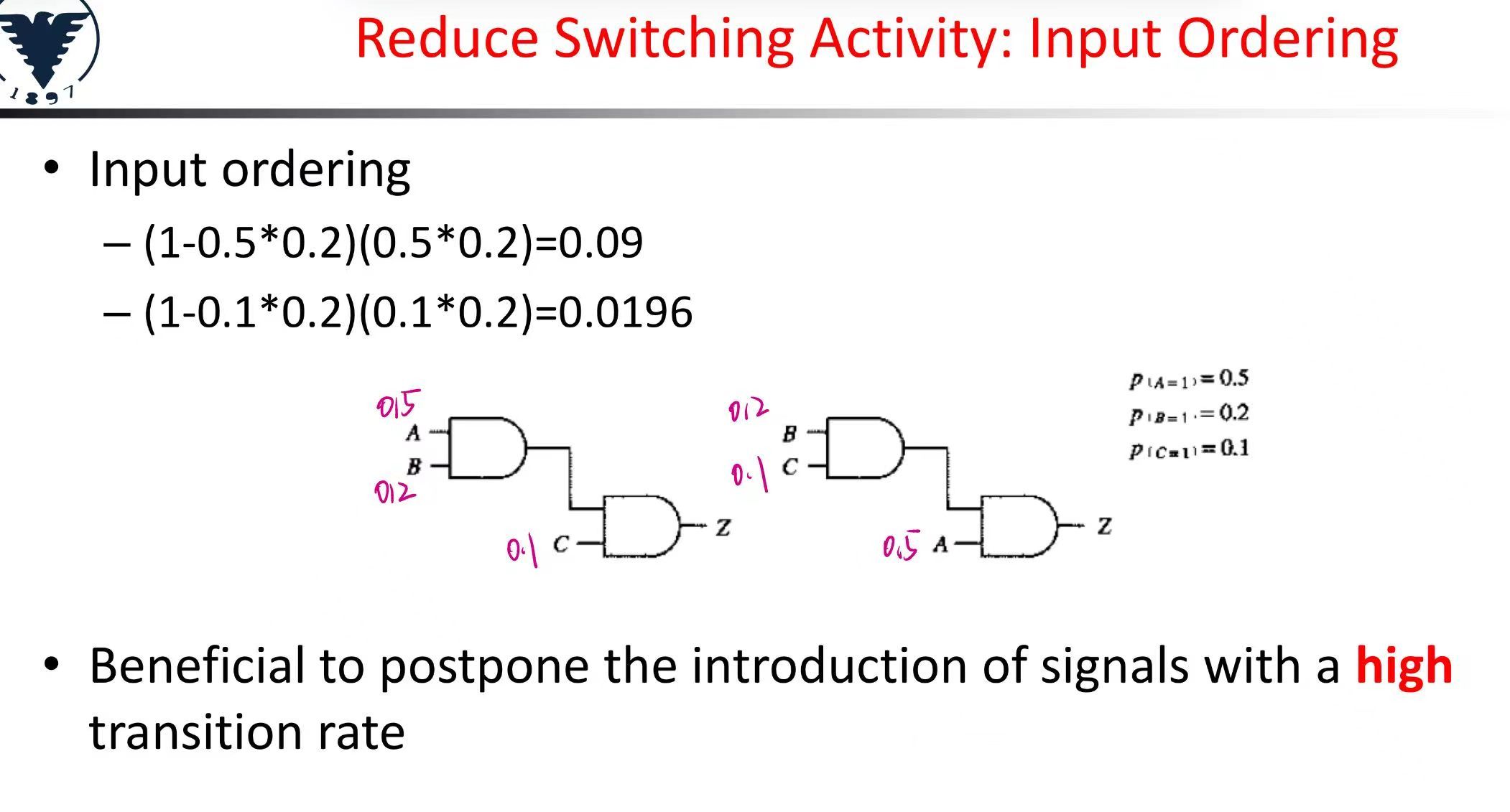

改变输入信号顺序来降低翻转频率：

尽量把容易频繁翻转的信号置于逻辑结构中的后几环

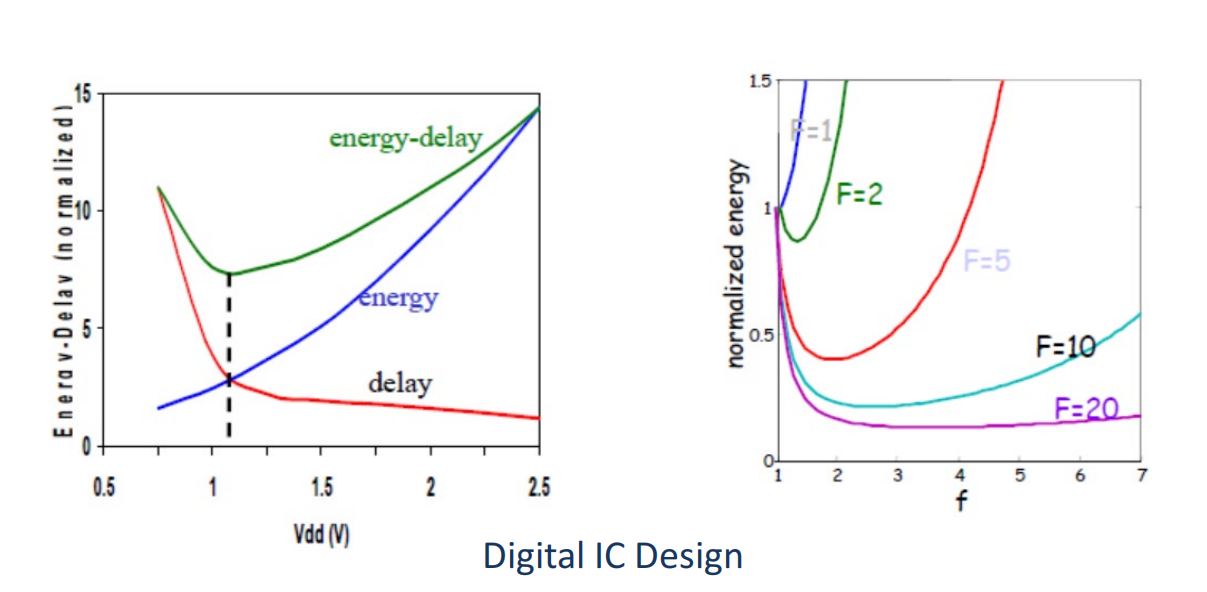

降低Vdd来减小开关功耗

需要在开关速度和功耗的矛盾中选取一个折中的方案。

器件尺寸调整与降低电源电压相结合，是减少逻辑网络能量消耗的一种非常有效的方法。
器件尺寸调整会影响动态能量消耗。
- 对于整体有效扇出较大的网络，收益最大。 $F = \frac{C_L}{C_{g,1}}$

其中， $F$ 表示整体有效扇出， $C_L$ 是负载电容， $C_{g,1}$ 是第一级门的输入栅电容。

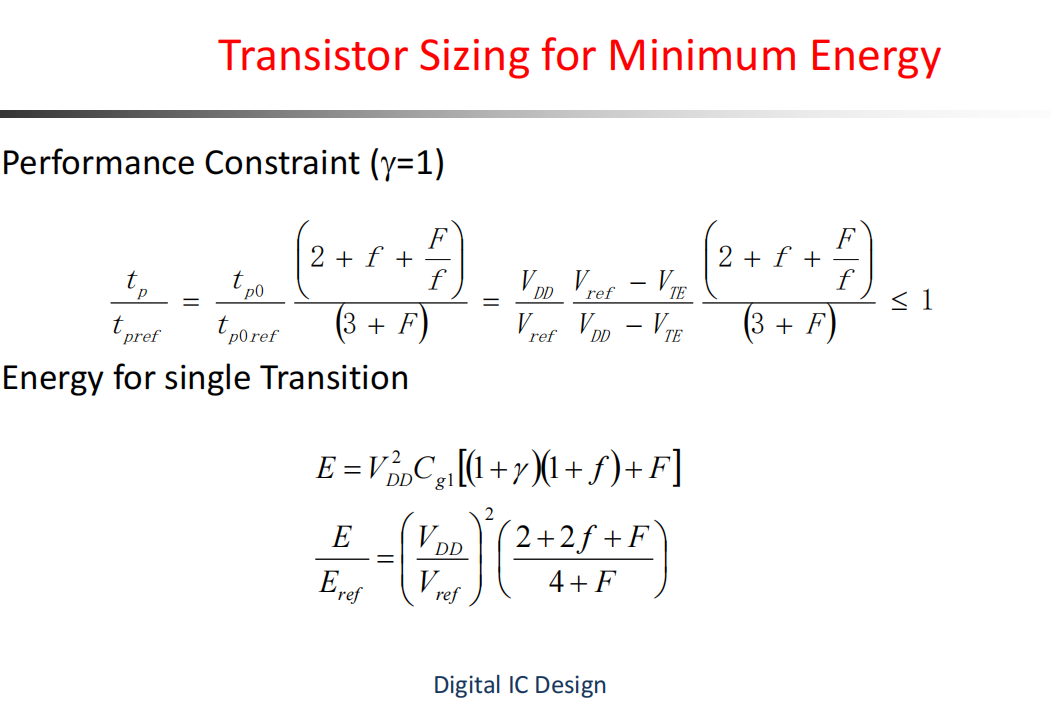

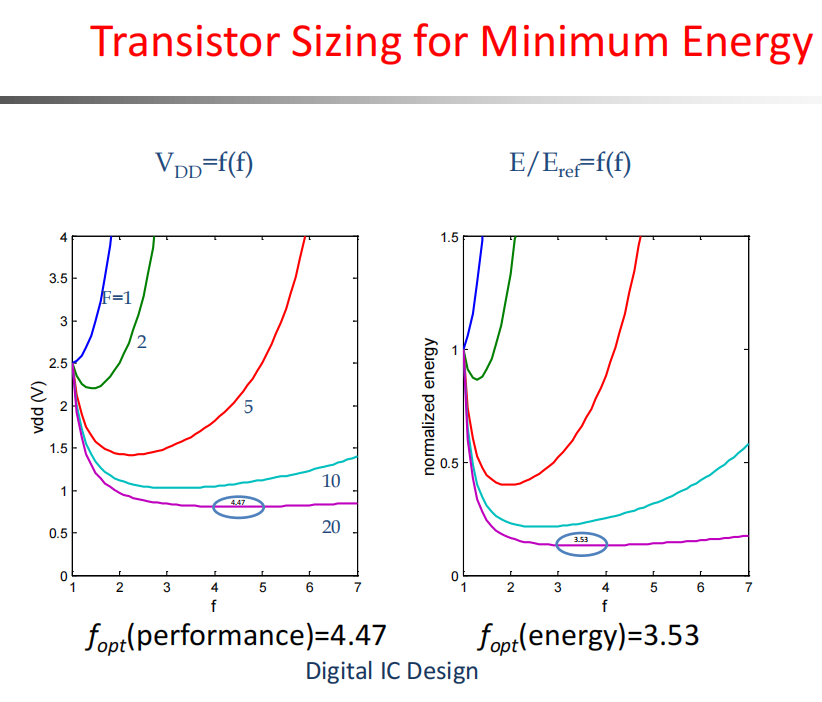

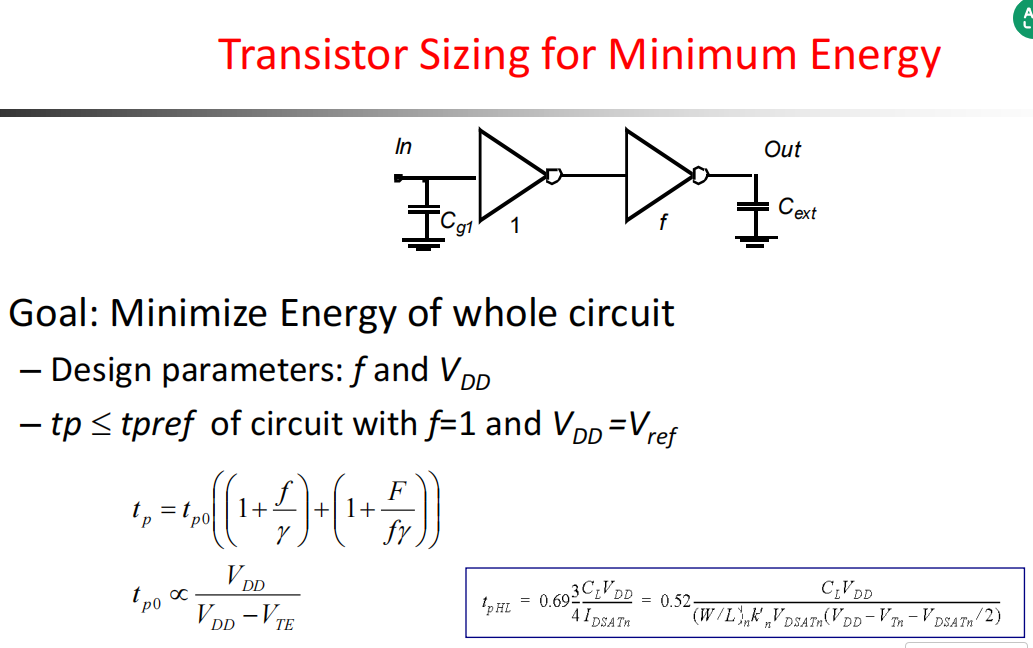

🛠️最小能量的晶体管尺寸设计Transistor Sizing for Minimum Energy

这一块lzm还不太会，先跳过，奉上ppt

Multiple VDD

降低 $V_{DD}$ $V_{D D}$ 会以平方关系降低动态能量消耗。
- 但会增加门延迟，也就是降低性能。
在设计阶段确定关键路径，并为这些关键路径上的晶体管使用较高的 $V_{DD}$ ，以保证速度。对于其他门，则使用较低的 $V_{DD}$ ，尤其是那些驱动大电容的门，因为这样可以获得最大的能量收益。
需要多少个 $V_{DD}$ $V_{D D}$ ？——两个电源电压正在变得越来越常见
- 许多芯片已经有两个电源：一个用于核心电路，一个用于 I/O 接口。

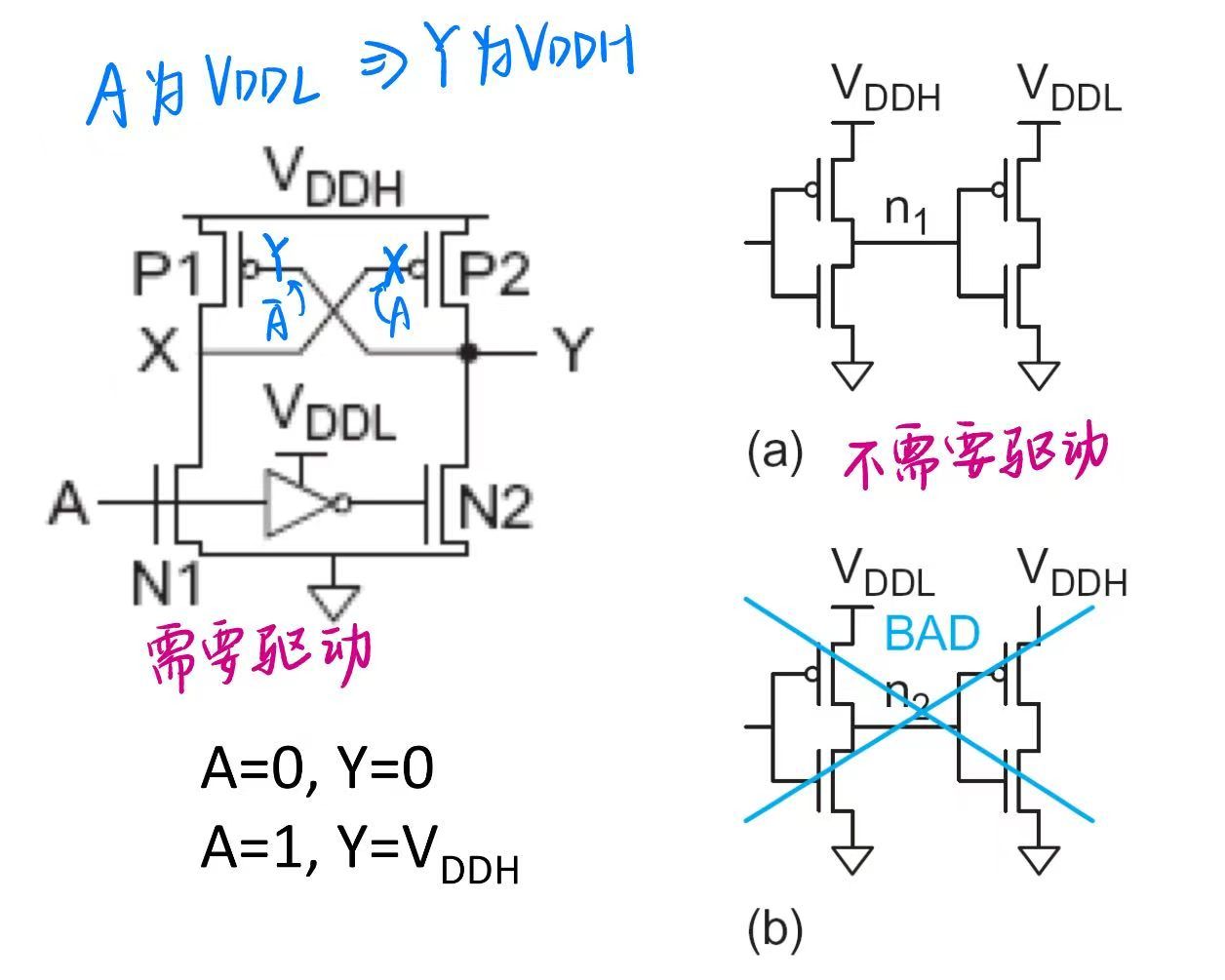

当结合使用多个电源电压时，如果低电源电压模块要驱动高电源电压的门，就需要电平转换器。 也就是从低电压到高电压的转换，称为 升压 step-up。
- 如果一个由 $V_{DDL}$ 供电的门去驱动一个由 $V_{DDH}$ 供电的门，那么 PMOS 可能永远无法完全关断。
- 对于从高电压到低电压的变化，也就是 降压 step-down，通常不需要电平转换器。

减少动态功耗——运行阶段

DFS：Dynamic Frequency Scaling，动态频率调节
DVS：Dynamic Voltage Scaling，动态电压调节

它们属于 运行时优化方法。当系统性能需求不高时，可以降低频率或降低电压，从而减少动态能量；当性能需求提高时，再提高频率或电压。

电压 / 频率动态调节

让每个模块在满足性能要求的前提下，以尽可能低的电压和频率运行
- 例如，一个片上系统（System-on-Chip, SoC）：
  - 对存储器使用较高的电源电压，以保证存储单元稳定性；
  - 对处理器使用中等电压；
  - 对以较低速度运行的 I/O 外设使用较低电压。
电压域
- 为不同模块提供独立的电源；
- 当信号从低 $V_{DD}$ 电压域跨越到高 $V_{DD}$ 电压域时，需要使用电平转换器。（不知道这里为什么要放这一页PPT，感觉这个属于multi Vdd的范畴）

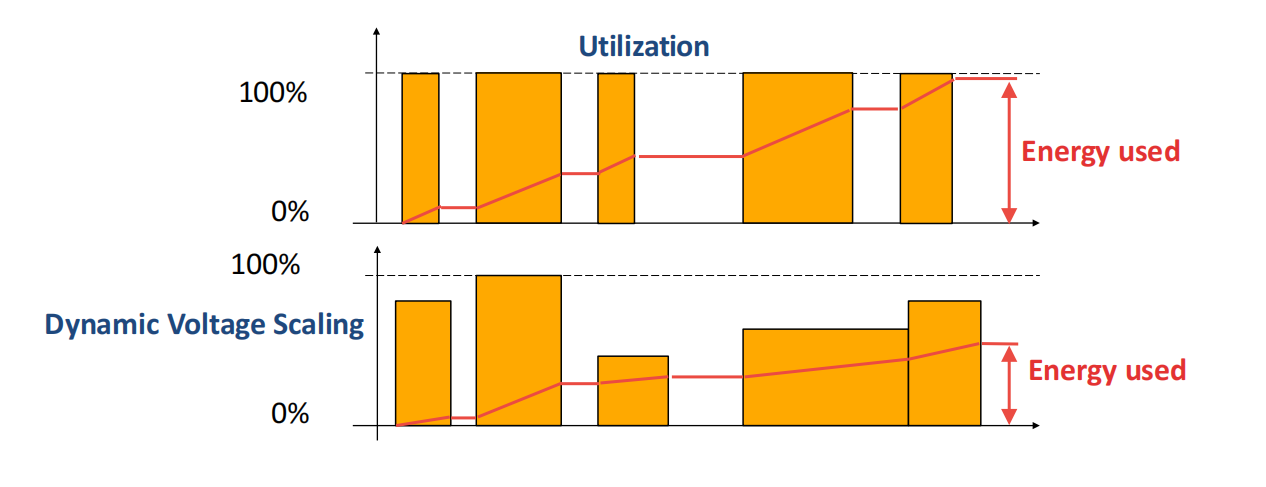

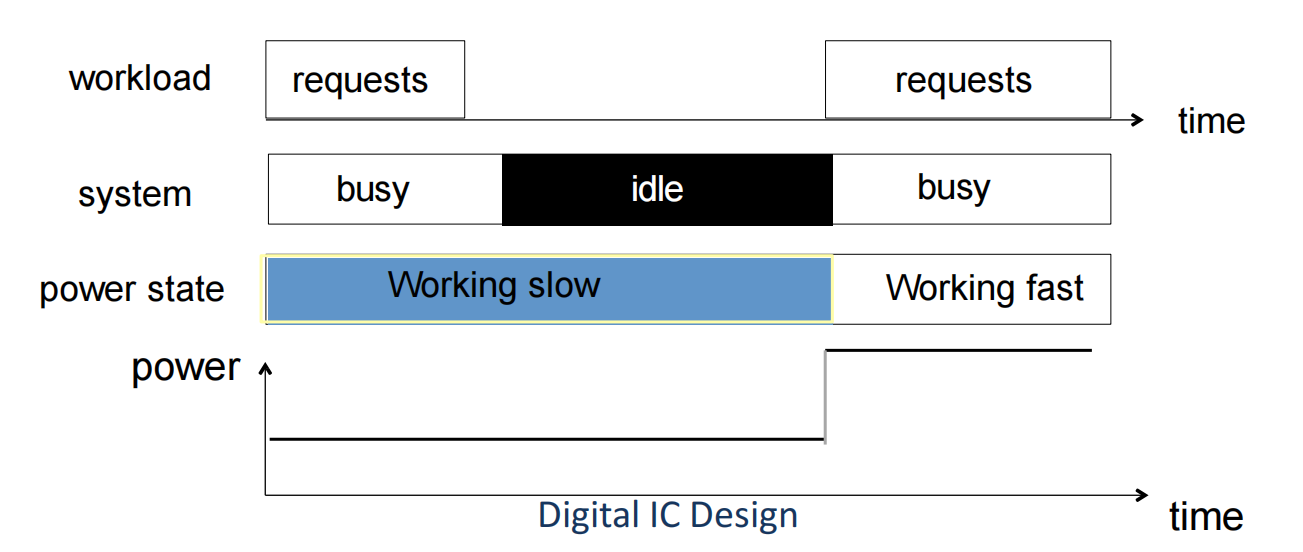

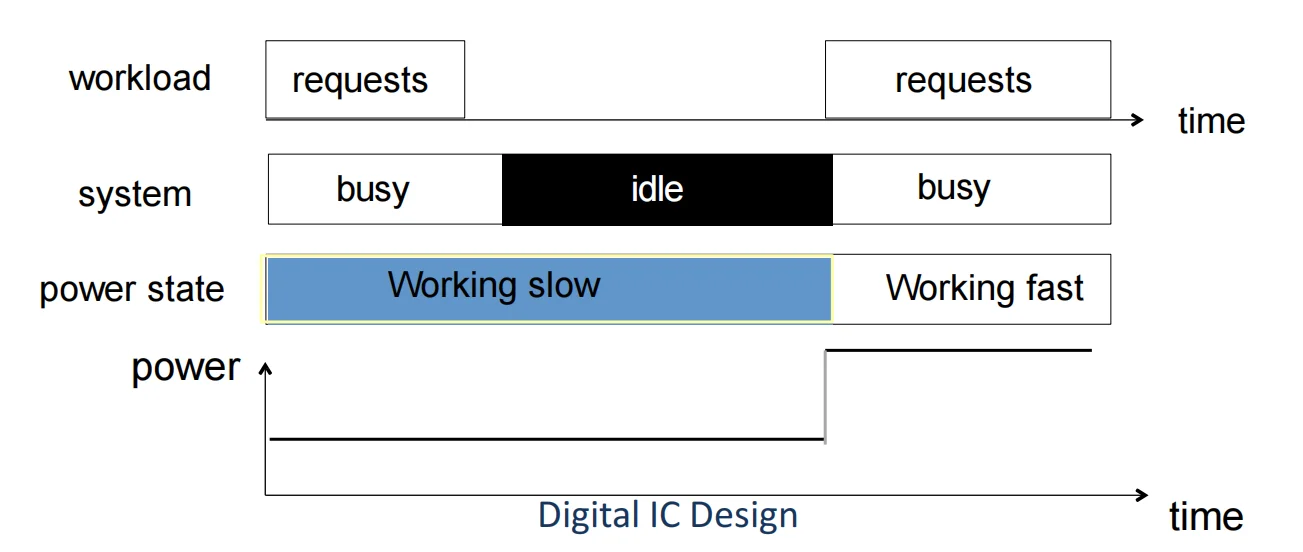

当系统任务少、性能需求低时，就降低电压和频率，让电路慢一点工作，从而降低功耗；当系统任务多、需要快速处理时，就提高电压和频率，让电路进入高速工作状态。

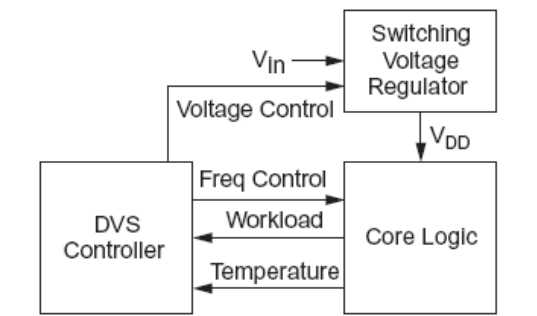

作用机制

DVS Controller 动态电压调节控制器，负责判断系统现在应该快还是慢。
Switching Voltage Regulator 开关电压调节器，根据控制器的指令输出合适的 $V_{DD}$ 。
Core Logic 核心逻辑电路，也就是实际工作的计算模块。

Core Logic 会向 DVS Controller 反馈：

Workload：当前工作负载；
Temperature：当前温度。

DVS Controller 根据这些信息输出：

Voltage Control：控制电压调节器改变 $V_{DD}$ ；
Freq Control：控制核心逻辑的工作频率。

所以这个系统可以根据运行状态自动调节功耗。

提醒

DVS总结：调节电压可以使得功耗可以按平方关系降低

只需要工作得“刚好足够快”，满足截止时间即可。

DVS算法可以通过软件或者硬件来实现

减少动态功耗——Non-active Modules

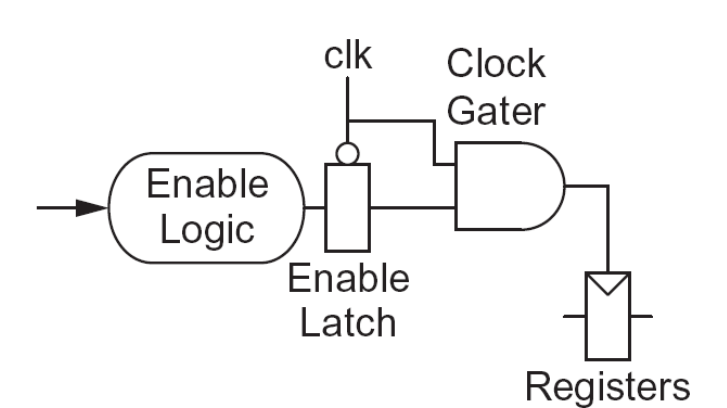

时钟门控

降低活动因子的最佳方法，是关闭未使用模块中寄存器的时钟。

节省时钟活动功耗
$\alpha = 1$
这里表示时钟信号每个周期都会翻转，活动因子很高。
消除该模块中的所有开关活动。
需要判断该模块是否会被使用。

减少静态功耗——Multiple Vt&Stack Effect

Leakage Control

漏电和延迟之间存在权衡
- 目标是在睡眠模式下降低漏电，在工作模式下降低延迟。
为了降低漏电：
- 增大 $V_t$ $V_{t}$ ：采用多阈值电压 $V_t$ $V_{t}$
  - 只在关键电路中使用低 $V_t$
- 增大 $V_s$ $V_{s}$ ：利用堆叠效应
  - 在睡眠模式下进行输入向量控制
- 降低 $V_b$ $V_{b}$
  - 采用体偏置技术

Multiple Vt

与 multiple $V_{DD}$ $V_{D D}$ 类似，核心思想是利用可用的时序余量。
- 对关键路径上的门分配低 $V_t$ 这些路径通常具有负 slack 或没有 slack。
- 对非关键路径上的门分配高 $V_t$ 这些路径通常具有正 slack。
Multiple $V_t$ $V_{t}$ 可以在不同粒度上实现：门级、半门级、晶体管级等。
- 由于标准单元库的存在，门级实现比较常见。
- 粒度越细，漏电控制效果越好，但控制和设计工作量也越大。

🌟🌟🌟‼️‼️例子（承接上面的计算题，感觉可以出成大题的两问）

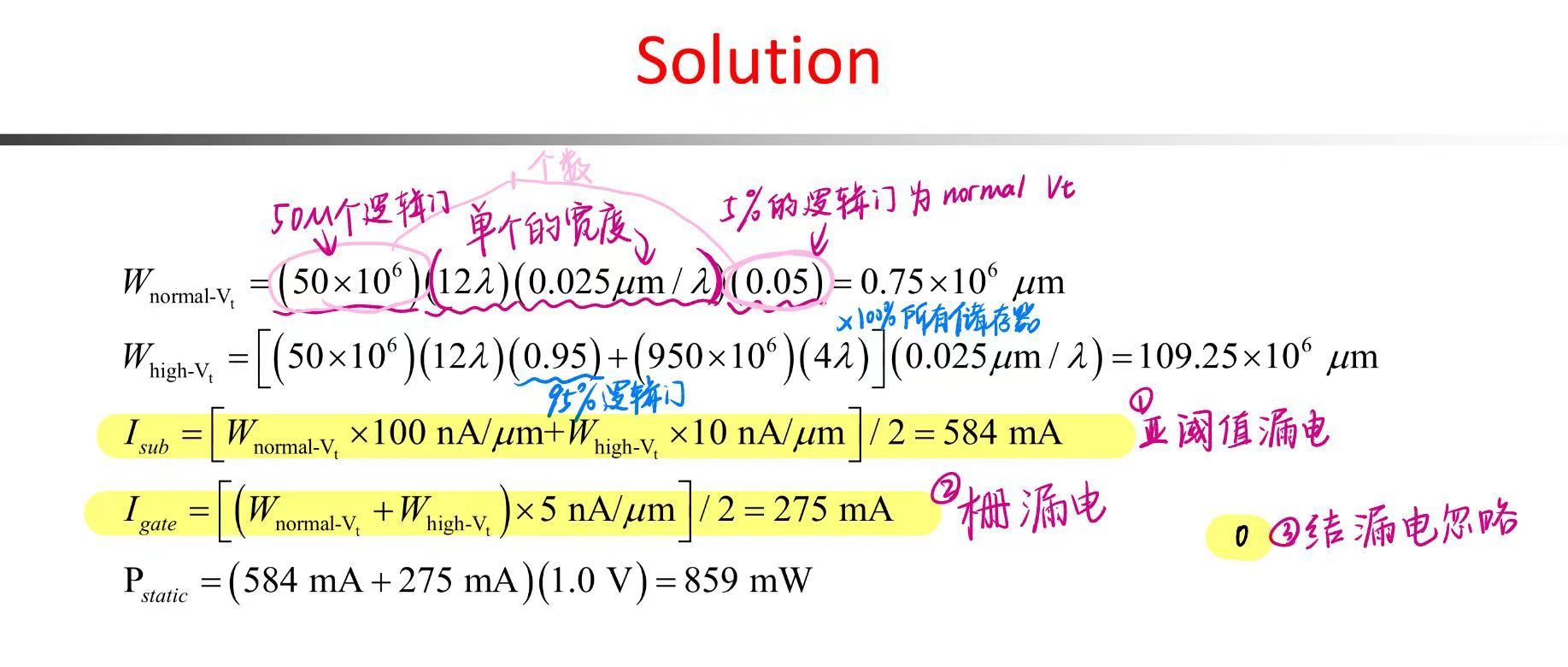

重新回顾一个 10 亿晶体管芯片 的功耗估算

估算静态功耗
- 亚阈值漏电
  - 普通 $V_t$ ： $100 \text{ nA}/\mu m$
  - 高 $V_t$ ： $10 \text{ nA}/\mu m$
  - 高 $V_t$ 用于所有存储器，以及 95% 的逻辑门
- 栅极漏电： $5 \text{ nA}/\mu m$
- 结漏电可以忽略不计

Stack Effect堆叠效应

串联关断的晶体管具有更小的漏电
- $V_x > 0$ $V_{x} > 0$ ，因此 N2 具有负的 $V_{gs}$ $V_{g s}$
  - $V_x$ 会减小 N2 的漏源电压，从而提高它的阈值电压 $V_{th}$ ，并降低它的漏电。
  - DIBL 效应。

I_{sub}=I_{off}10^{\frac{-\eta V_{DD}}{S}\left(\frac{1+\eta+k_\gamma}{1+2\eta+k_\gamma}\right)} \approx I_{off}10^{\frac{-\eta V_{DD}}{S}}

通过 2-stack 的漏电大约降低 10 倍
通过 3-stack 的漏电会进一步降低

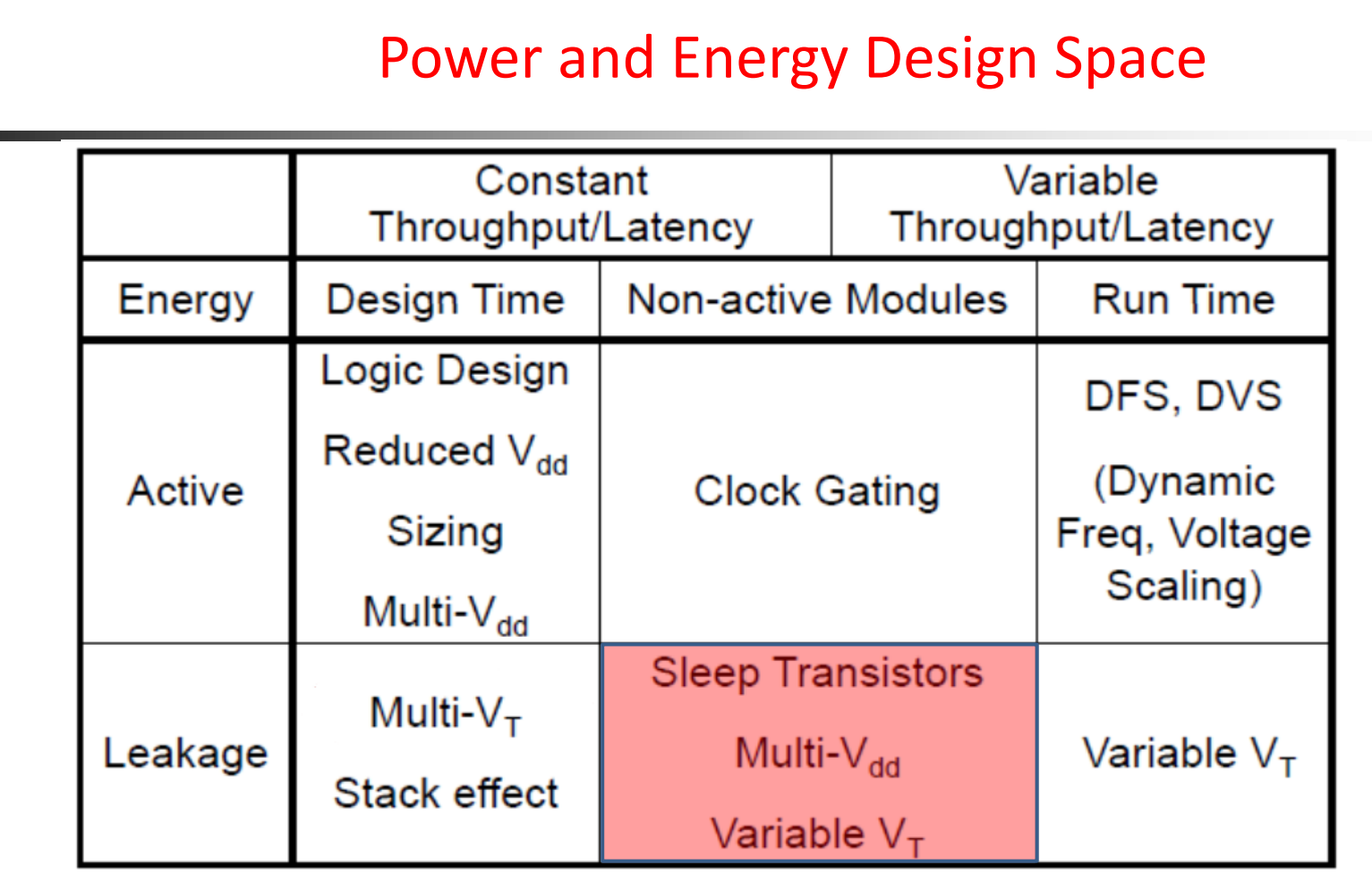

减少静态功耗——当模块暂时不工作时

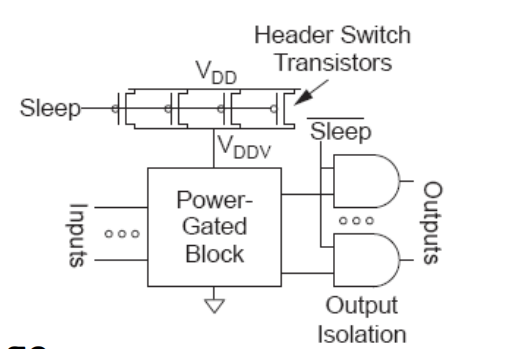

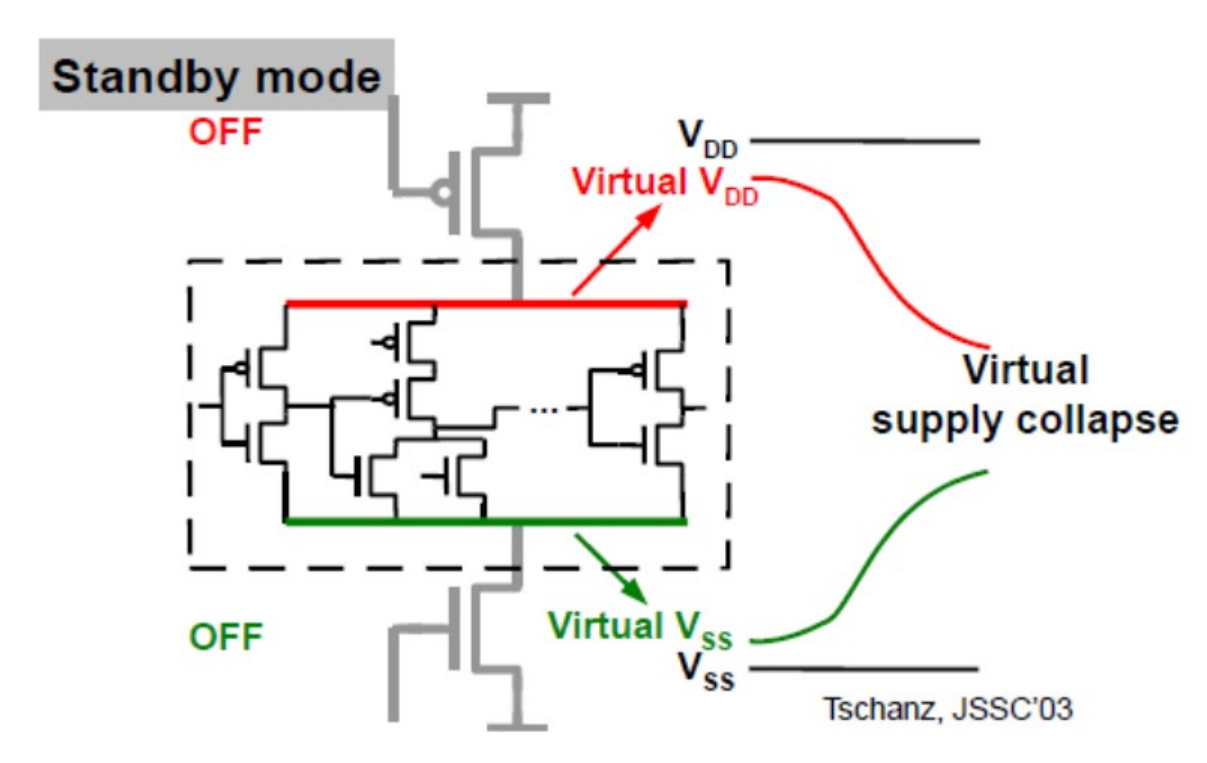

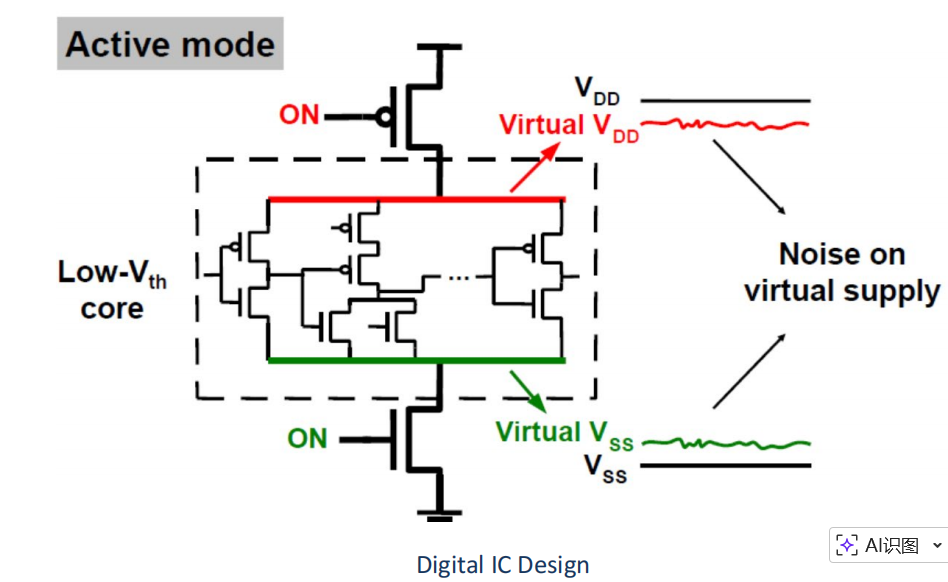

Power Gating

当模块处于空闲状态时，关闭其电源以节省漏电功耗。

使用虚拟电源 $V_{DDV}$
对输出进行门控，防止无效逻辑电平传递到下一级模块

这是降低漏电功耗最常用的方法之一。

类似于使用时钟门控来降低动态功耗。

这么做的好处和坏处

pros

实现简单，并且可以在 IP 级别 进行，而不需要接触底层细节。有利于技术迁移。
功率门控与 DVFS 结合使用，是移动设备中最常见的节能技术之一。

but

睡眠晶体管上的电压降会在正常工作时降低性能。因此需要把该晶体管尺寸设计得足够宽，以尽量减小影响。
切换较宽的睡眠晶体管会消耗动态功耗。只有当电路睡眠时间足够长时，这种做法才是值得的。

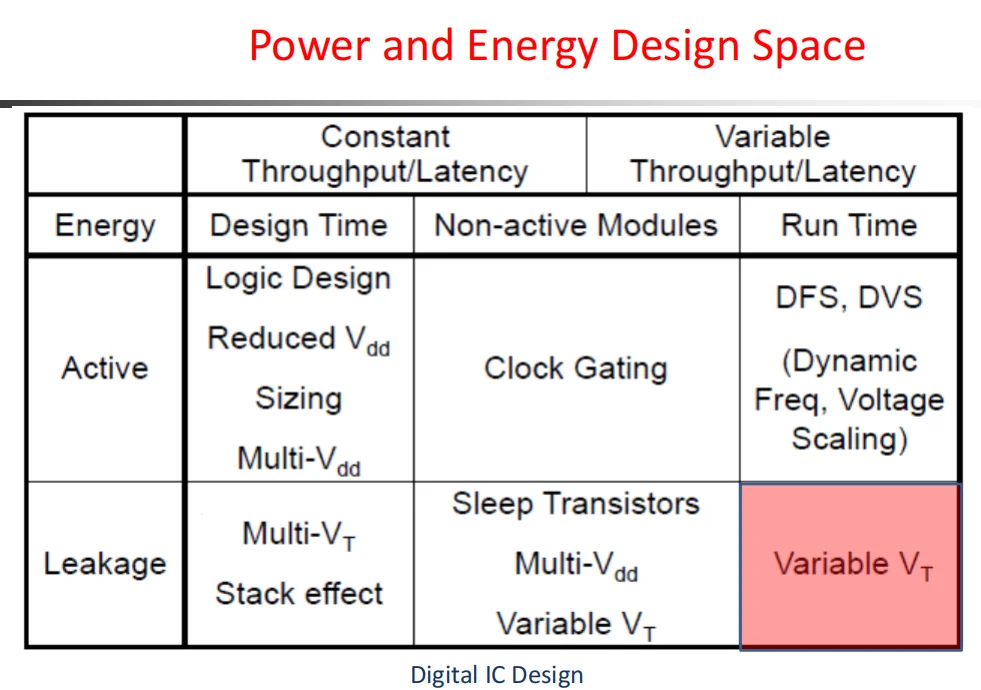

减少静态功耗——运行时的调整

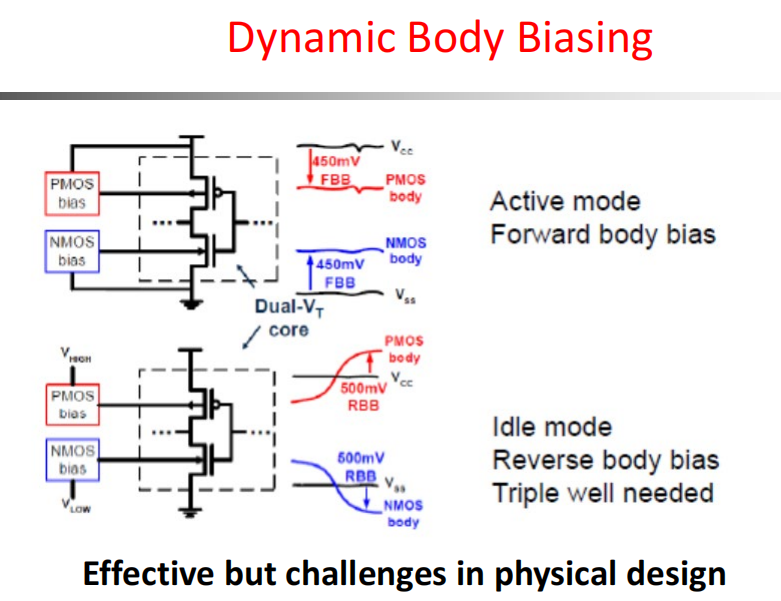

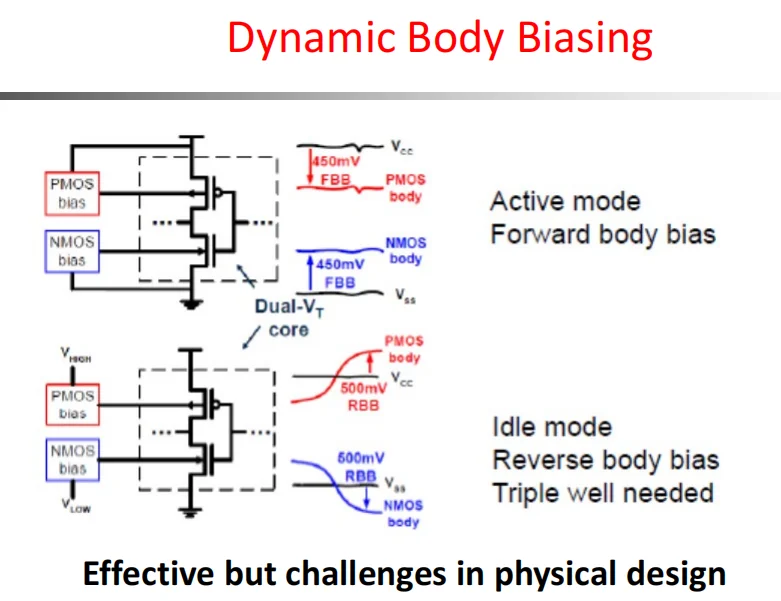

通过动态调节 PMOS 和 NMOS 的 body 电压，改变晶体管的阈值电压 $V_T$ ，从而在性能和漏电之间做切换。

在 Active mode 工作模式 下，电路需要速度，所以采用 Forward Body Bias（正向体偏置，FBB）：

PMOS body 和 NMOS body 分别施加约 450 mV 的正向体偏置；
这样可以降低等效阈值电压 $V_T$ ；
晶体管更容易导通，速度更快，延迟更低；
但漏电会增加。

在 Idle mode 空闲模式 下，电路不需要高速工作，所以采用 Reverse Body Bias（反向体偏置，RBB）：

PMOS body 和 NMOS body 分别施加约 500 mV 的反向体偏置；
这样可以提高等效阈值电压 $V_T$ ；
晶体管更难导通，漏电降低；
但速度会变慢，不过空闲状态下速度不重要。 Triple well needed意思是这种方法通常需要三阱工艺支持，因为要分别控制不同晶体管的 body 电压，不能让所有衬底简单地接到同一个固定电位。

总结：一种有效但实现复杂的低功耗技术。

要点总结：

各种功耗降低技术

这是 VLSI 设计中一个长期存在、持续重要的话题。
理解 设计阶段 和 运行阶段 的区别。
理解影响动态功耗的因素，以及对应的降低功耗技术。
理解影响漏电功耗的因素，以及对应的降低功耗技术。

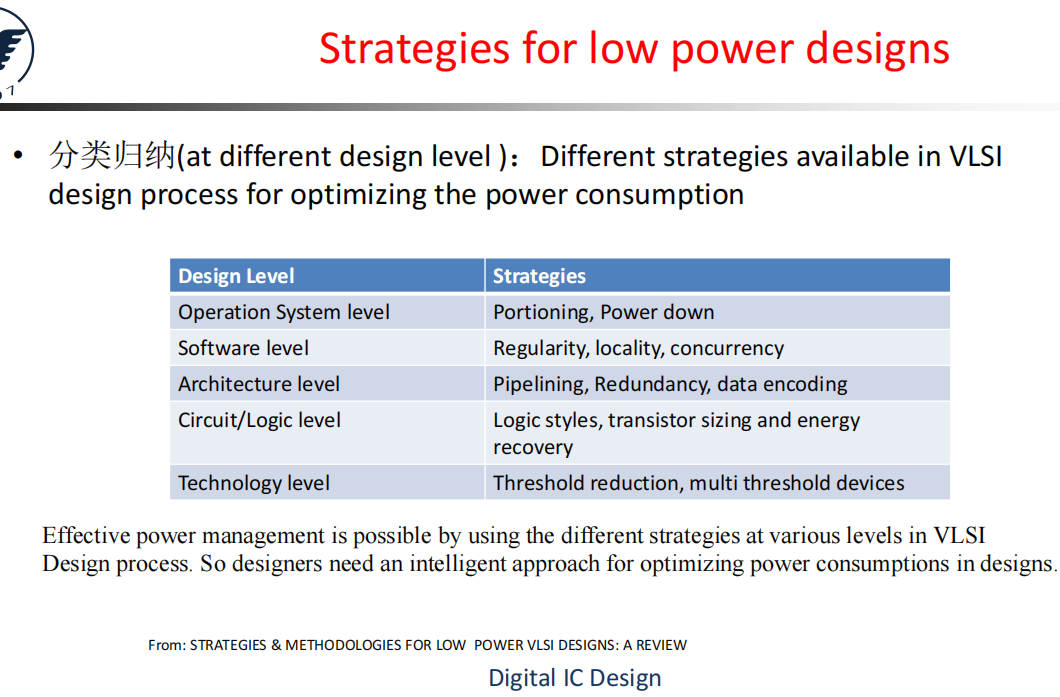

总览：

低功耗设计策略贯穿 VLSI 设计的不同层次。

操作系统层面：Operation System level

对应策略是：

Portioning, Power down

可以理解为：

把系统任务划分到不同模块；
不用的模块可以关闭电源。

这一层更偏系统管理，例如某些功能暂时不用，就让它进入低功耗状态。

软件层面：Software level

对应策略是：

Regularity, locality, concurrency

意思是：

Regularity：规律性，让程序访问和计算更有规律；
Locality：局部性，提高数据复用，减少不必要的数据搬运；
Concurrency：并行性，让任务更有效地执行。

软件层面的低功耗重点是：通过更合理的程序结构减少无效计算和数据访问。

体系结构层面：Architecture level

对应策略是：

Pipelining, Redundancy, data encoding

意思是：

Pipelining：流水线，提高处理效率；
Redundancy：冗余结构，用额外硬件换取更低电压或更高效率；
Data encoding：数据编码，减少数据传输中的翻转次数。

这一层主要是在处理器、总线、存储结构等系统架构上优化功耗。

电路 / 逻辑层面：Circuit/Logic level

对应策略是：

Logic styles, transistor sizing and energy recovery

意思是：

Logic styles：选择合适的逻辑风格；
Transistor sizing：调整晶体管尺寸；
Energy recovery：能量恢复技术。

这一层就是我们前面讲过比较多的内容，比如降低动态功耗、优化延迟、调整晶体管尺寸等。

工艺层面：Technology level

对应策略是：

Threshold reduction, multi threshold devices

意思是：

Threshold reduction：降低阈值电压；
Multi threshold devices：多阈值器件。

这一层和晶体管本身有关。比如关键路径使用低 $V_t$ S保证速度，非关键路径使用高 $$V_t$$降低漏电。

有效的功耗管理可以通过在 VLSI 设计流程的不同层次使用不同策略来实现。因此，设计者需要采用智能化的方法来优化设计中的功耗。
