1. OoO 基本概念(简单回顾,基本都是L7的内容)

OoO Basic Concepts

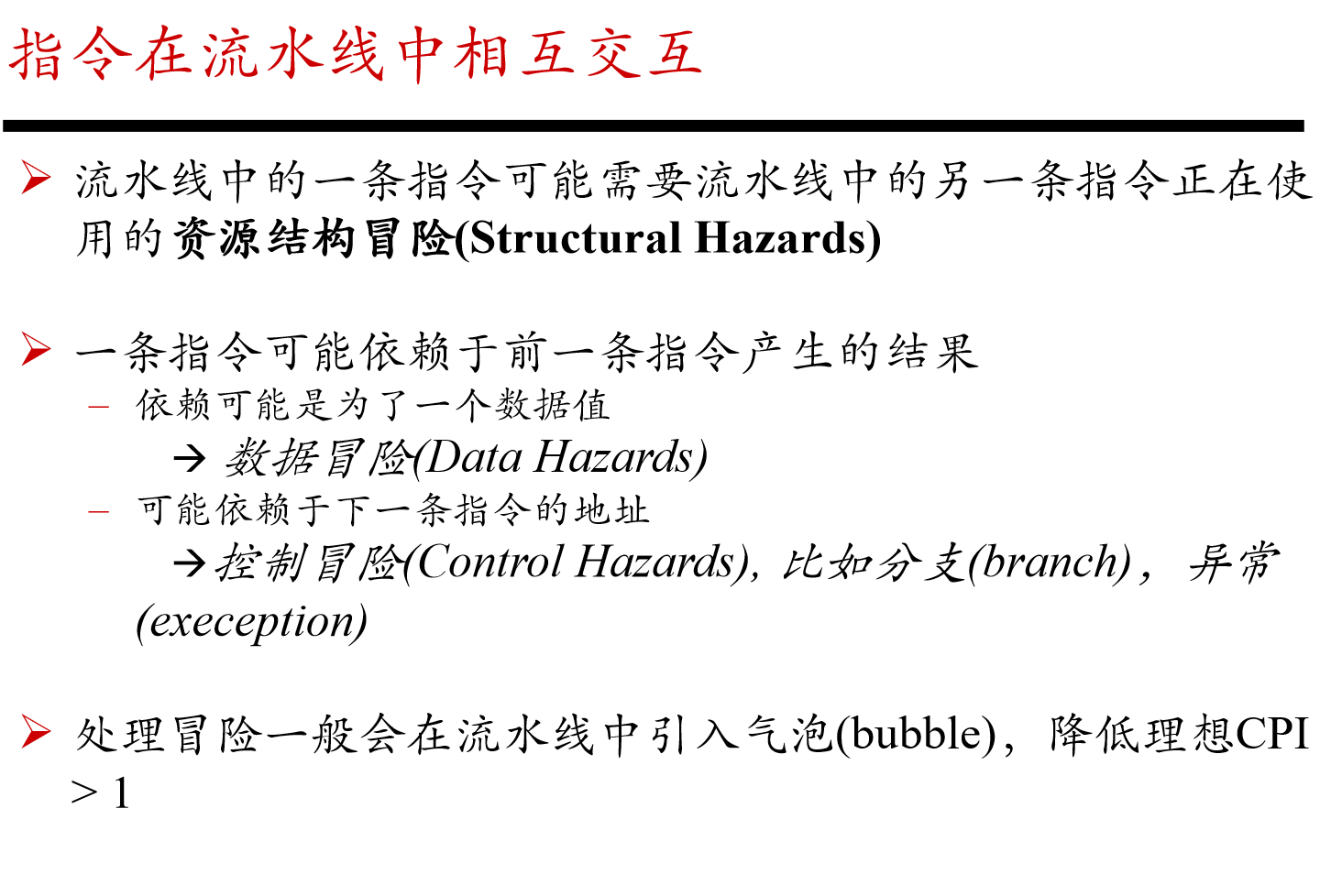

1.1 流水线中的指令交互

简单回顾一下:

流水线中,指令之间可能互相影响,形成三类冒险:

结构冒险、数据冒险、控制冒险。

这些冒险会引入 bubble,使 CPI 增大,性能下降。

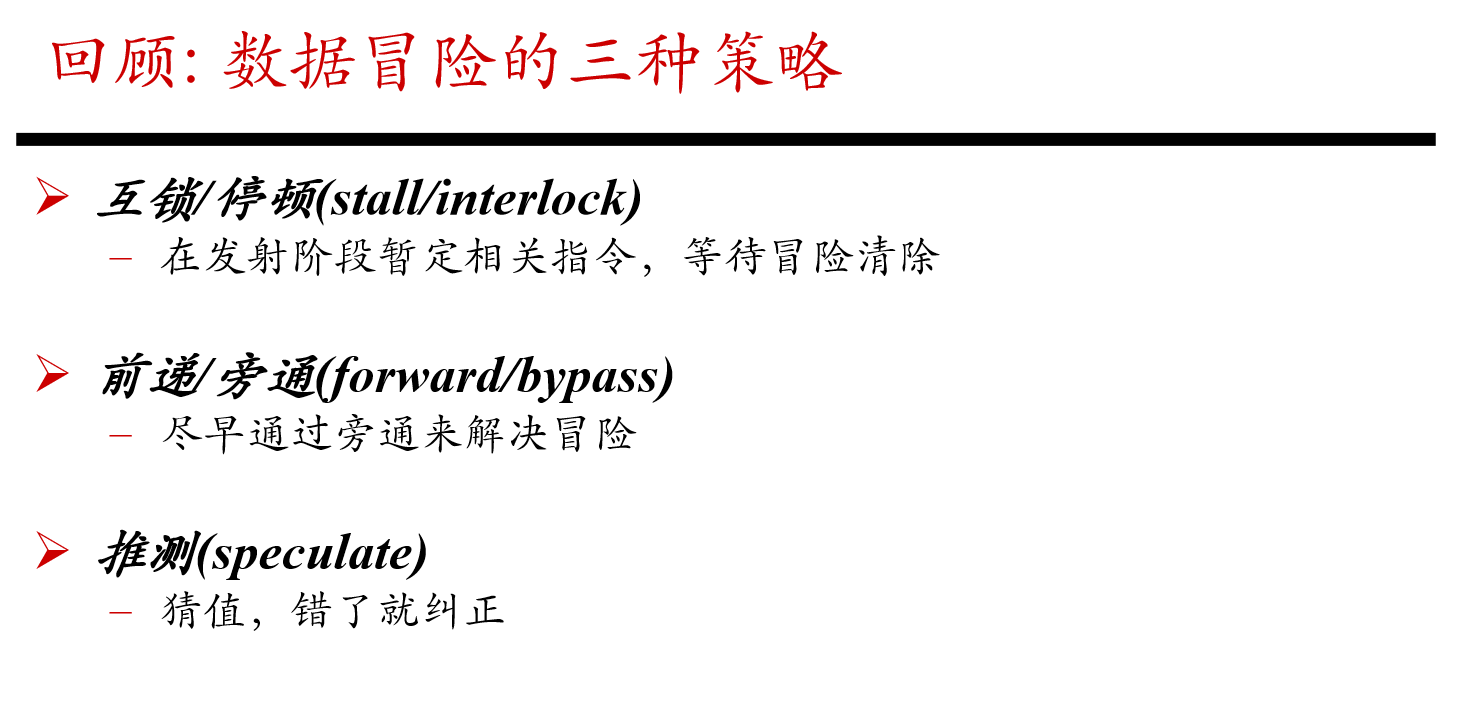

1.2 数据冒险的基本处理策略

主要有三种方法:

停顿、前递、推测。

停顿保证正确性,但降低性能。

前递减少等待,但硬件更复杂。

推测提高并行度,但错误时需要恢复。

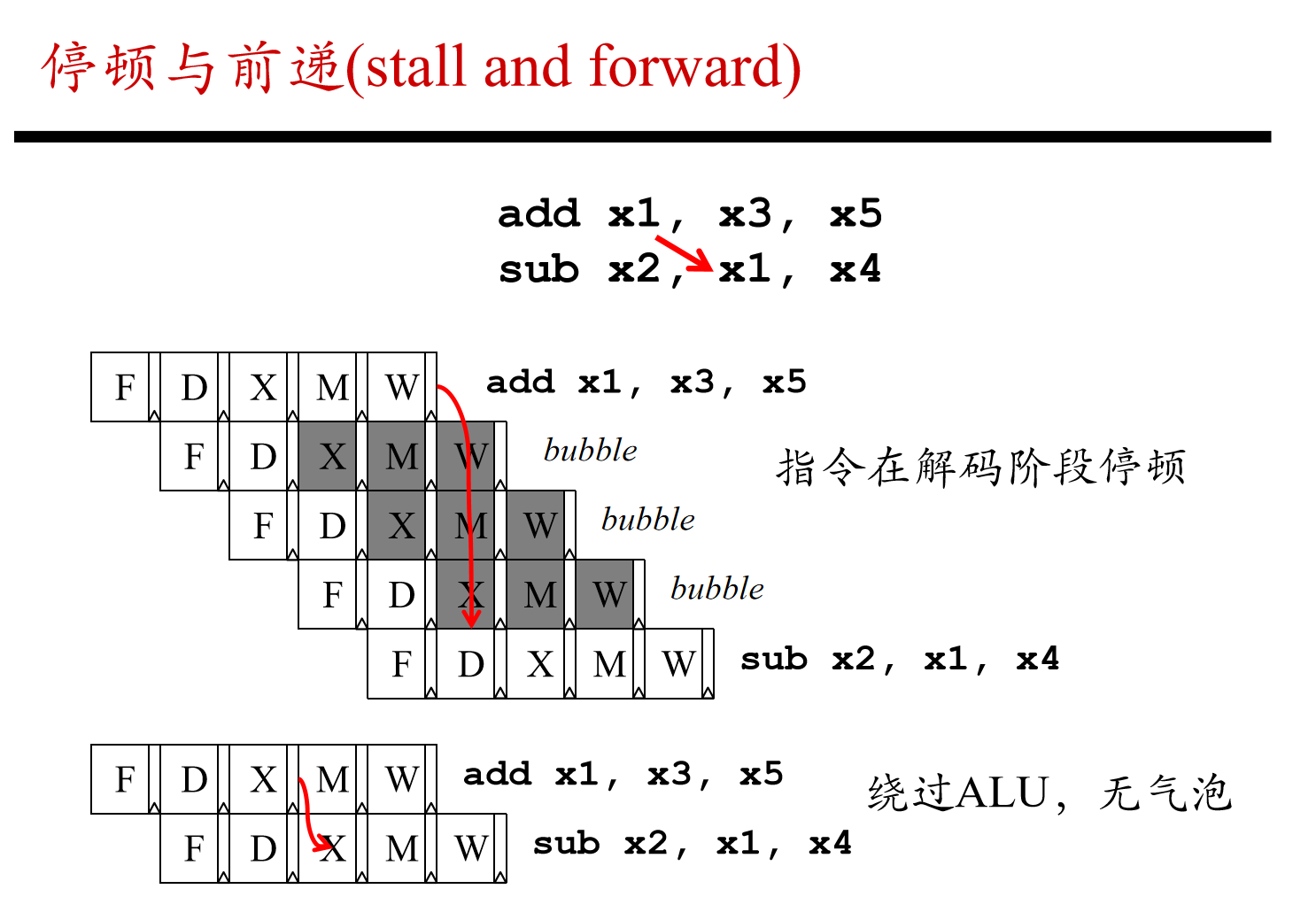

1.3 停顿与前递

停顿是让相关指令等待结果写回。

前递是不等写回,直接把计算结果送给后续指令。

前递可以减少甚至消除部分数据冒险带来的 bubble。

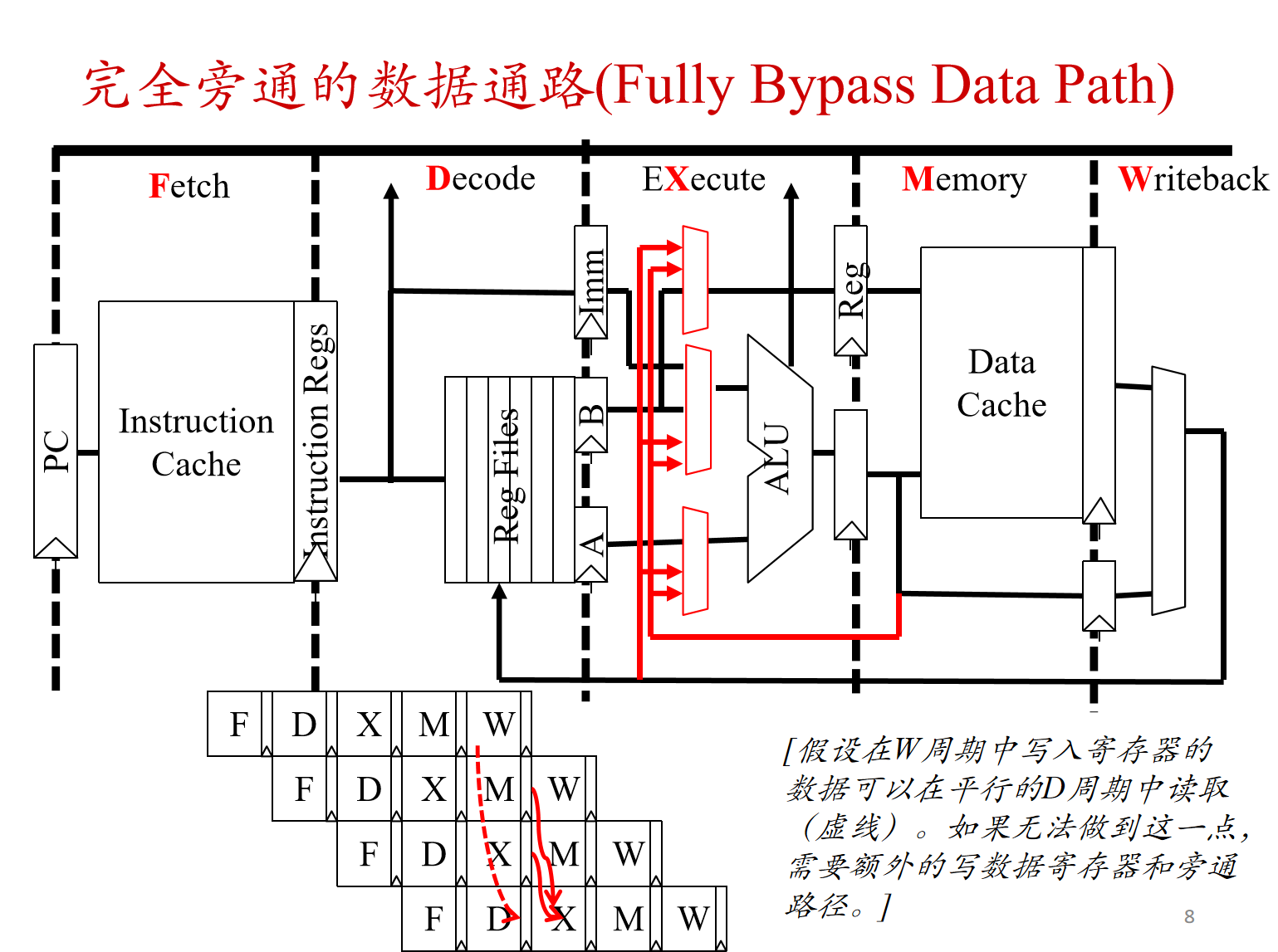

1.4 完全旁通数据通路

Fully Bypass Data Path 允许结果从流水线中间阶段直接传给后续指令。

这样后续指令不必等寄存器写回,就可以使用结果。

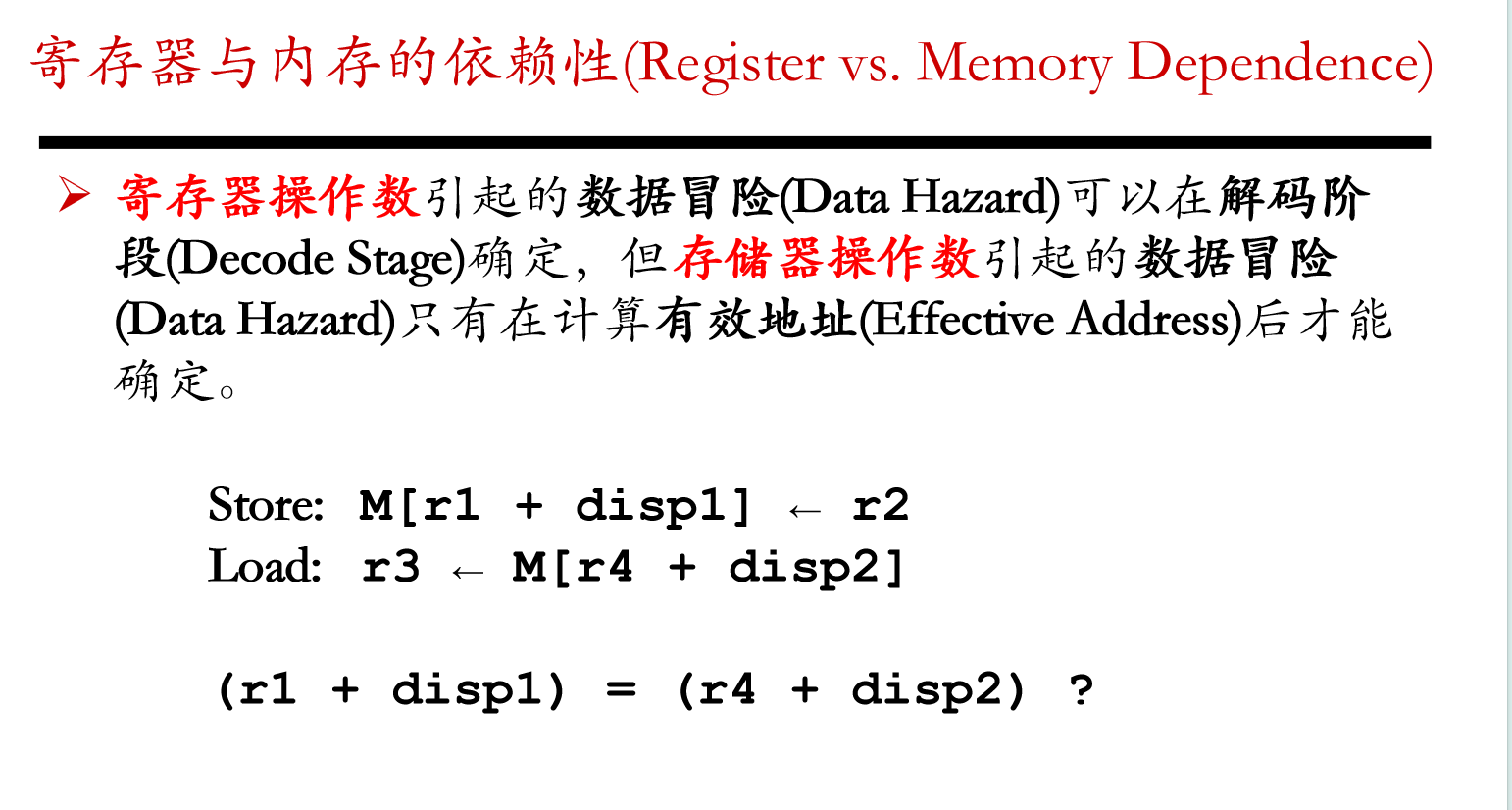

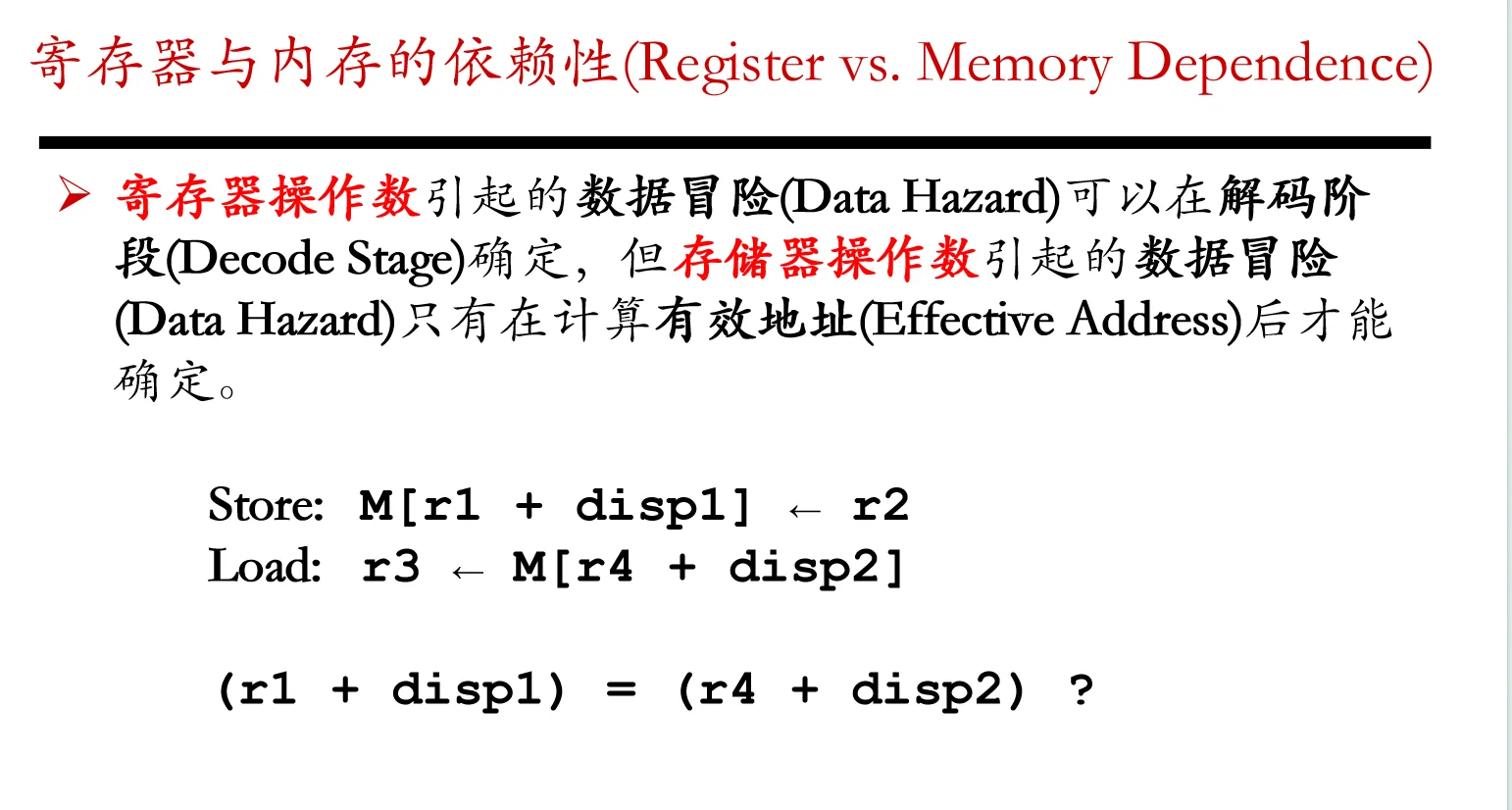

1.5 寄存器依赖与内存依赖

寄存器依赖通常在 Decode 阶段即可判断。

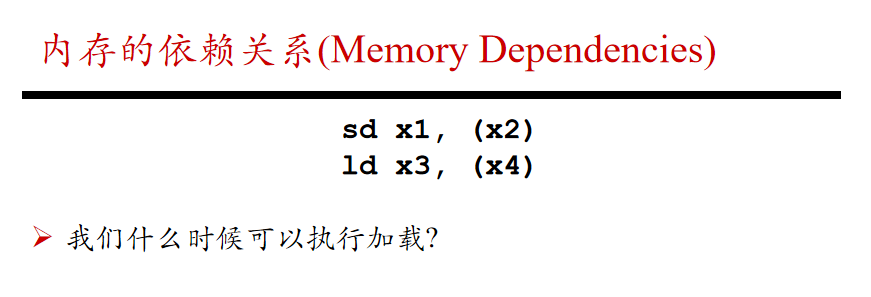

内存依赖必须等有效地址计算后才能判断。

因此内存相关性比寄存器相关性更难处理。

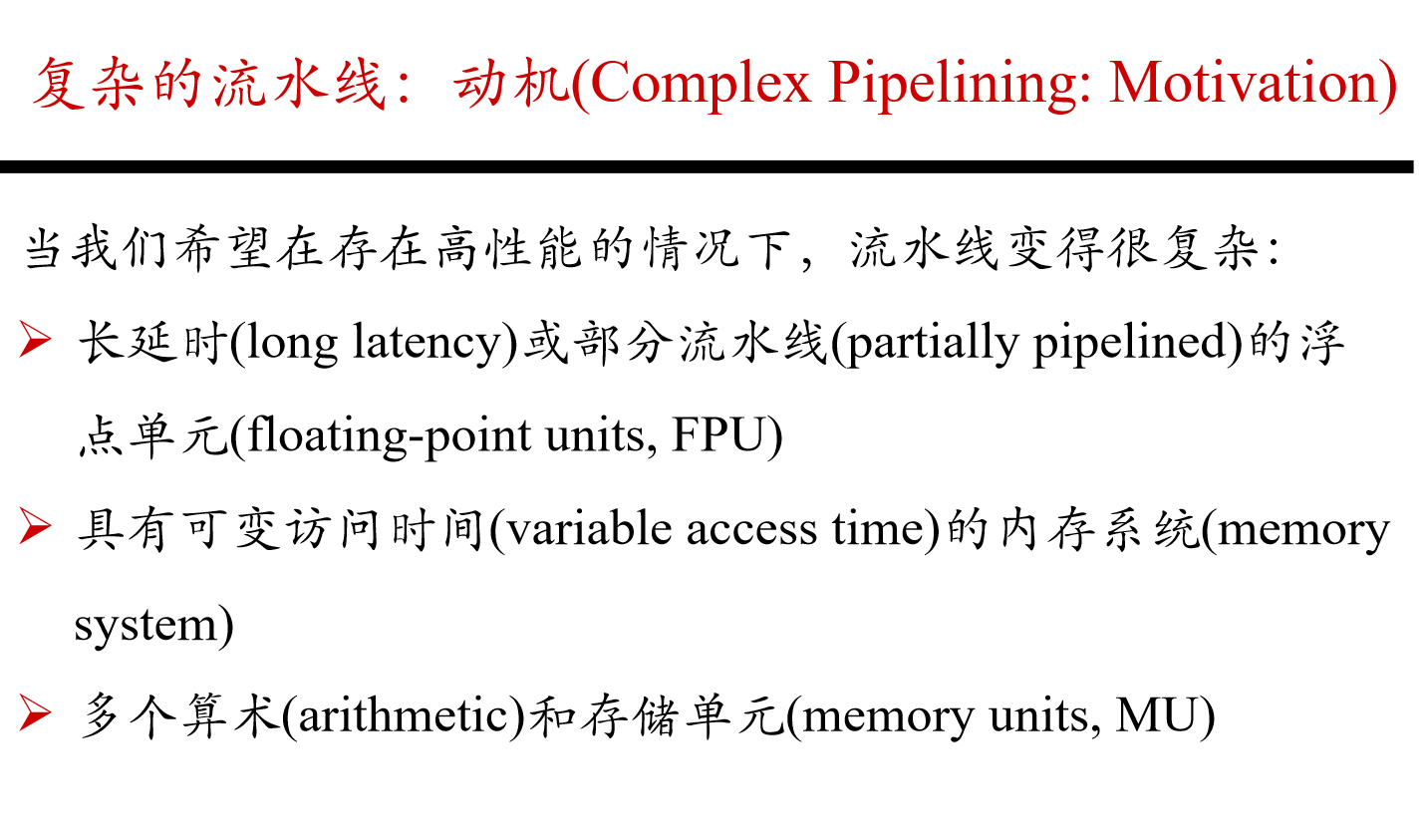

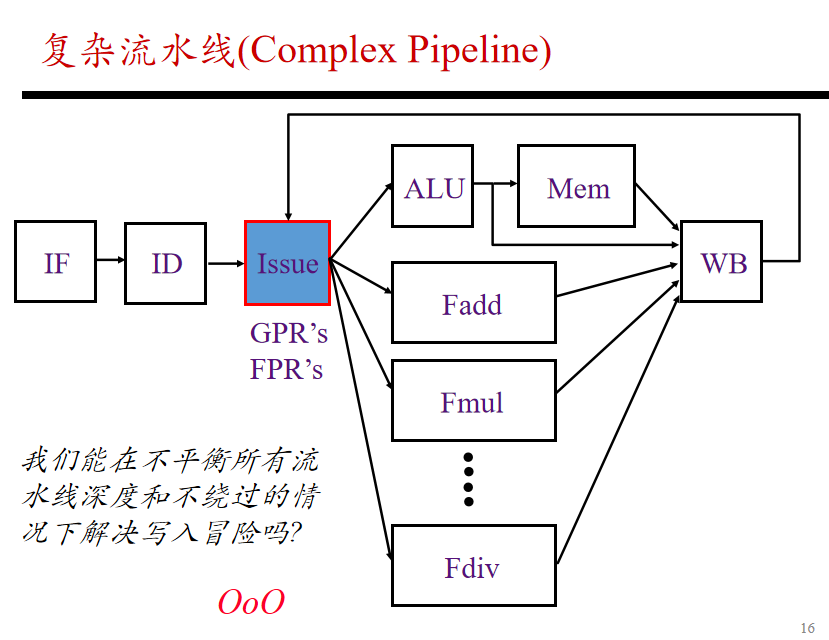

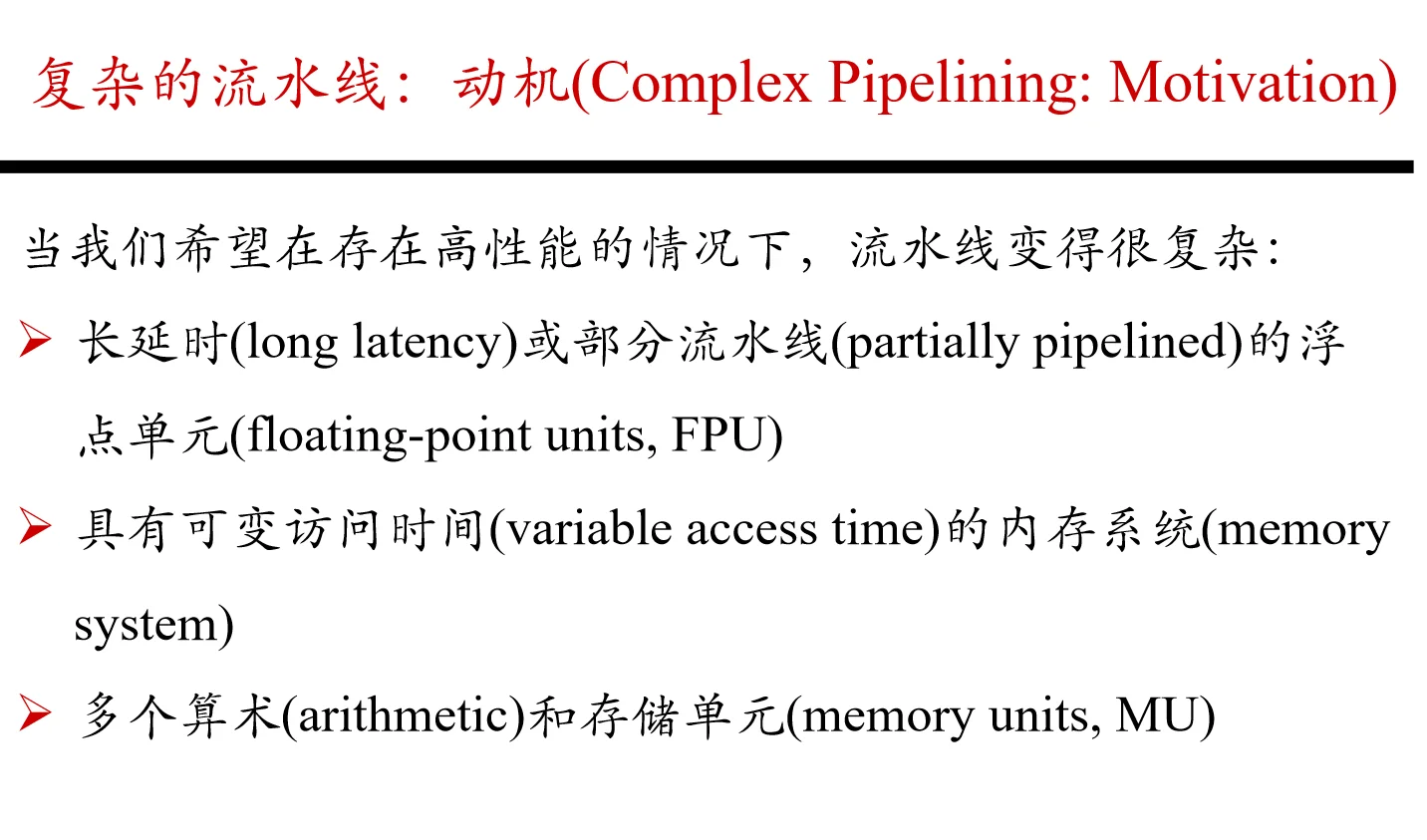

1.6 复杂流水线的动机

高性能处理器中会出现:

长延迟 FPU、可变延迟内存、多功能单元。

这些因素使简单五级流水线难以满足性能需求。

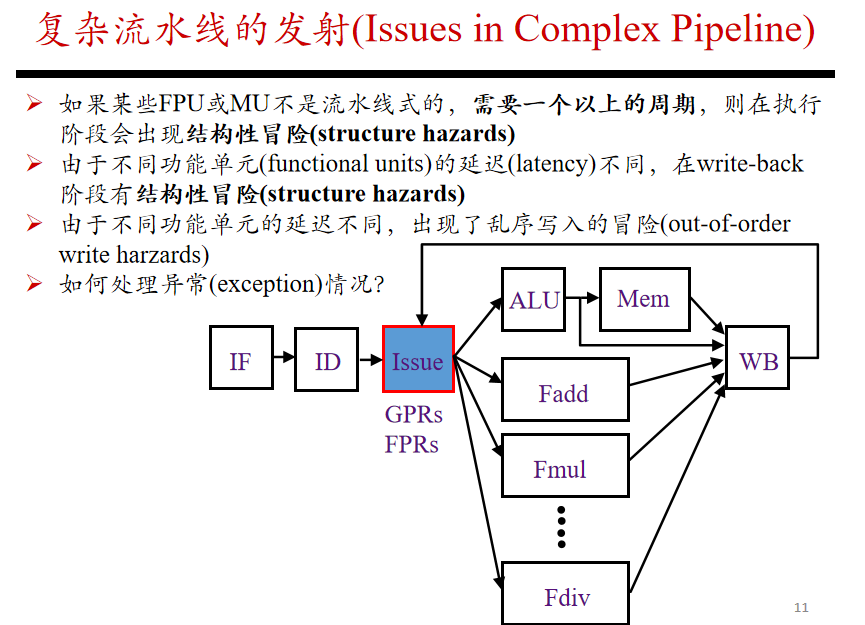

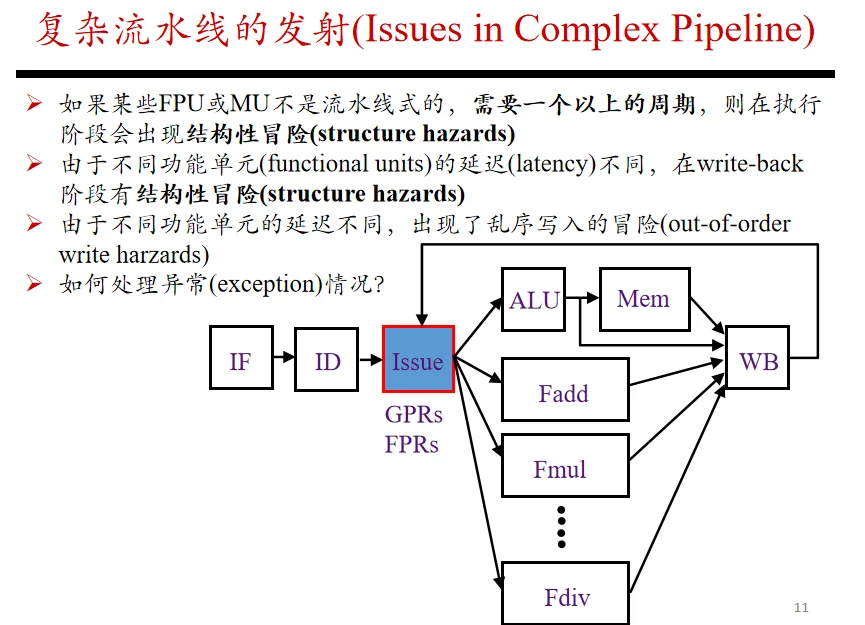

1.7 复杂流水线中的新问题

复杂流水线会带来新的冲突:

执行阶段结构冒险、写回阶段结构冒险、乱序写回、异常处理困难。

核心问题是:不同指令的执行时间不再统一。

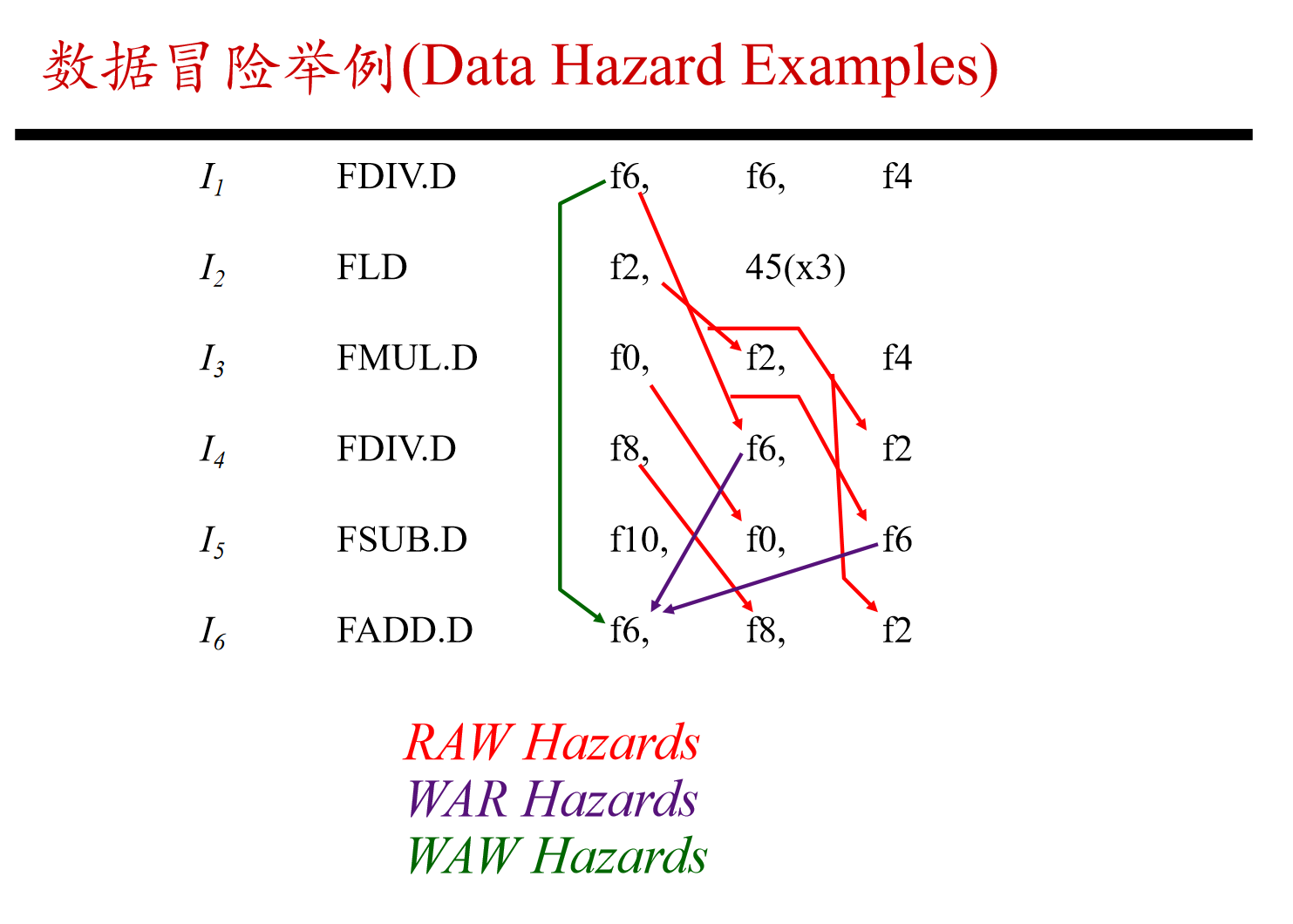

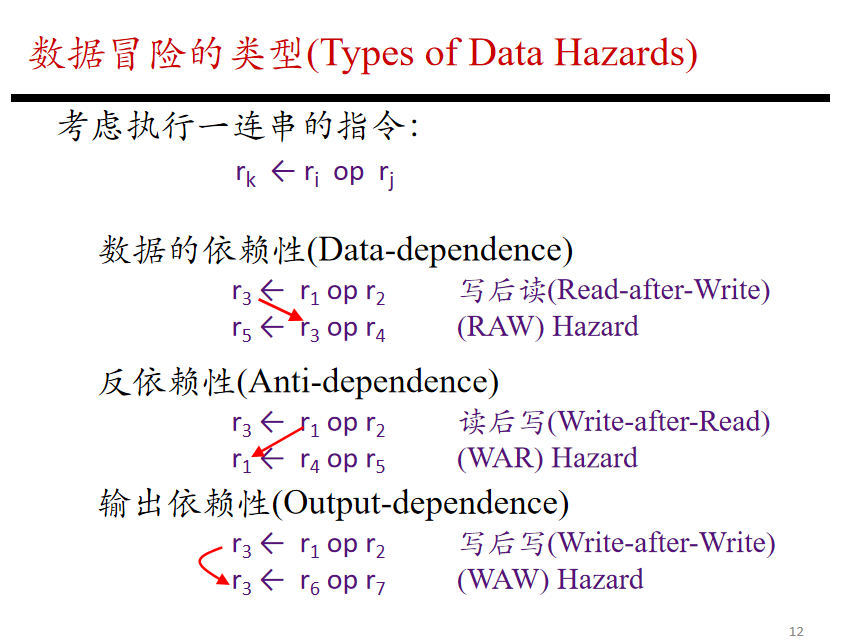

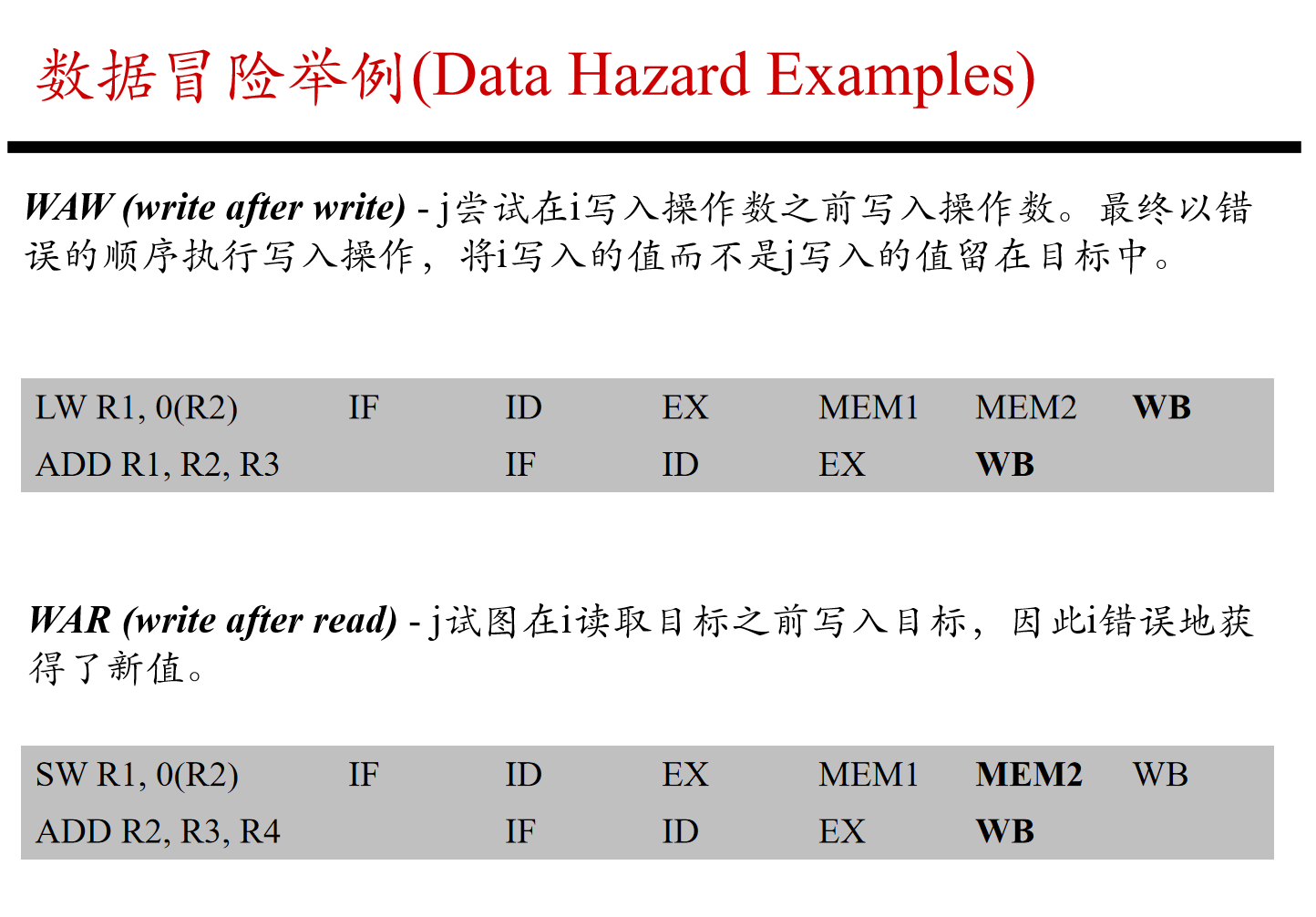

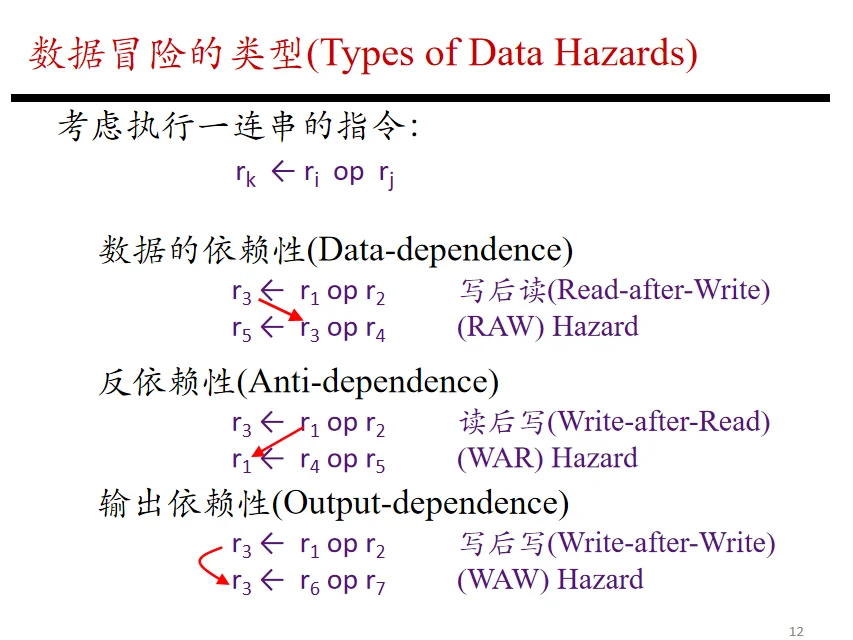

1.8 数据冒险类型

类型含义本质
RAW写后读真正数据依赖
WAR读后写名称依赖
WAW写后写名称依赖

RAW 不能消除。

WAR 和 WAW 可通过寄存器重命名消除。




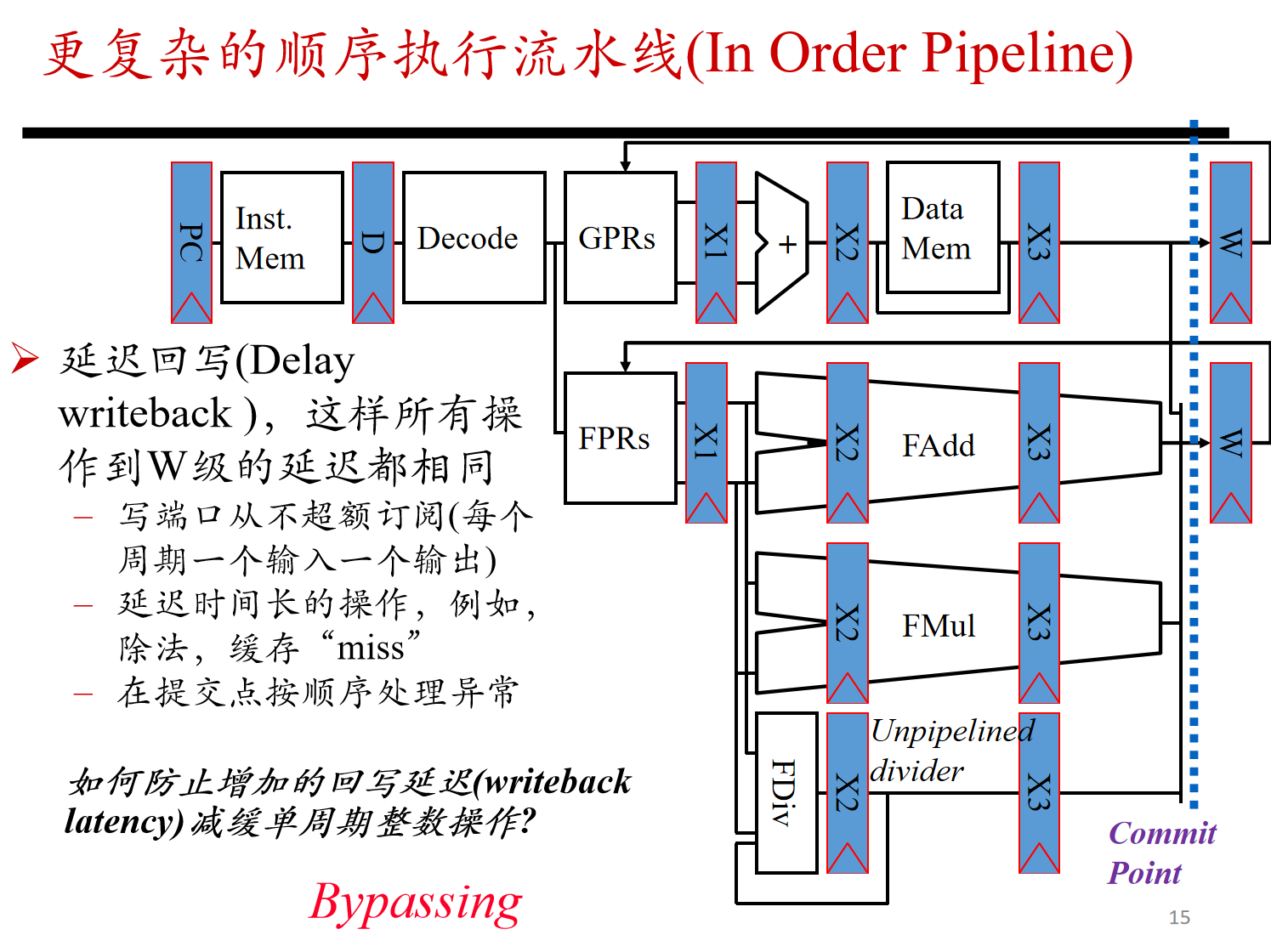

1.9 从复杂顺序流水线到乱序执行

一种保守方法是延迟写回,使所有指令在统一阶段写回。

这样便于控制冒险和异常,但会拖慢短延迟指令。

因此需要更高效的方法:乱序执行。

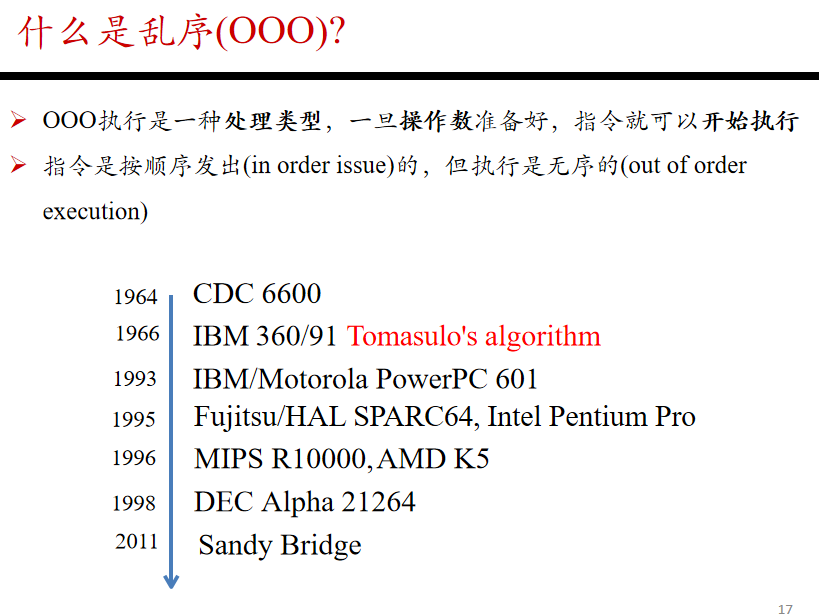

1.10 什么是乱序执行

OoO 指:只要操作数准备好、功能单元可用,指令就可以先执行。

程序顺序不一定等于执行顺序。

但最终结果必须保持程序语义正确。

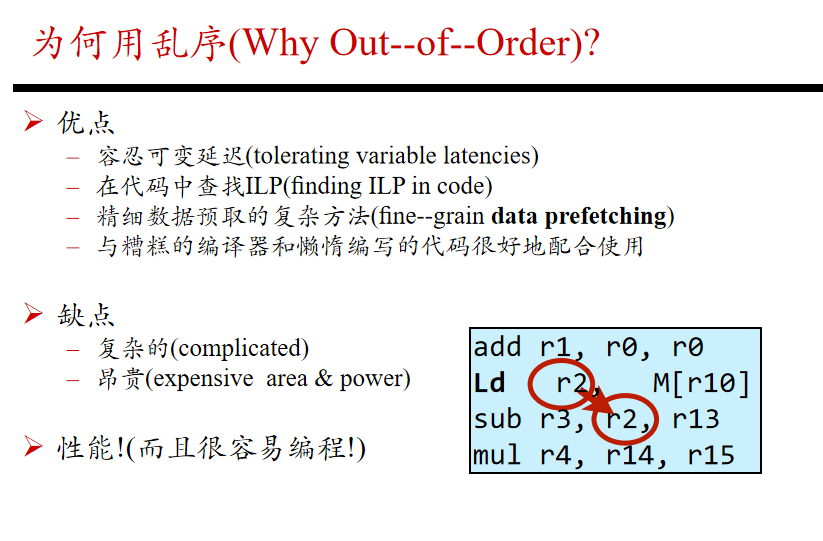

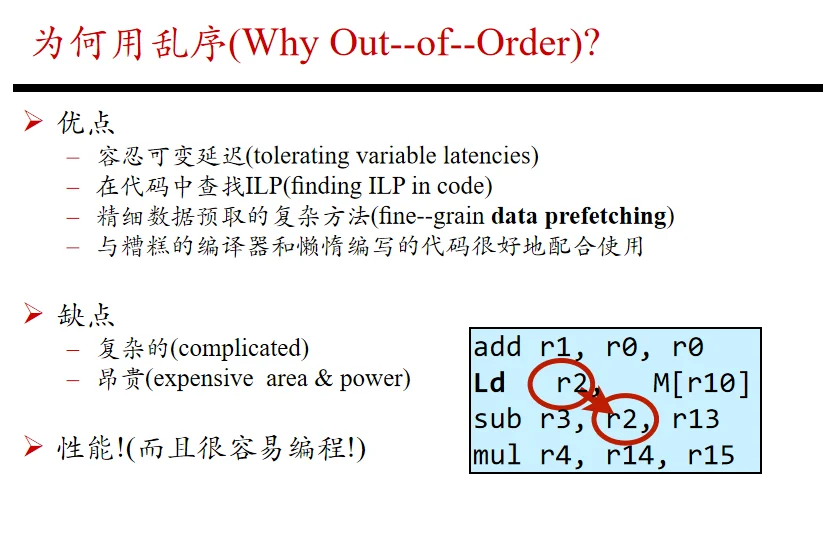

1.11 为什么使用乱序执行

乱序执行的目的不是“打乱顺序”,而是提高性能。

它可以:

  • 容忍长延迟;
  • 挖掘指令级并行性;
  • 提高功能单元利用率;
  • 减少流水线空等。

代价是硬件复杂、面积大、功耗高。




2. 顺序发射

In-Order Issue

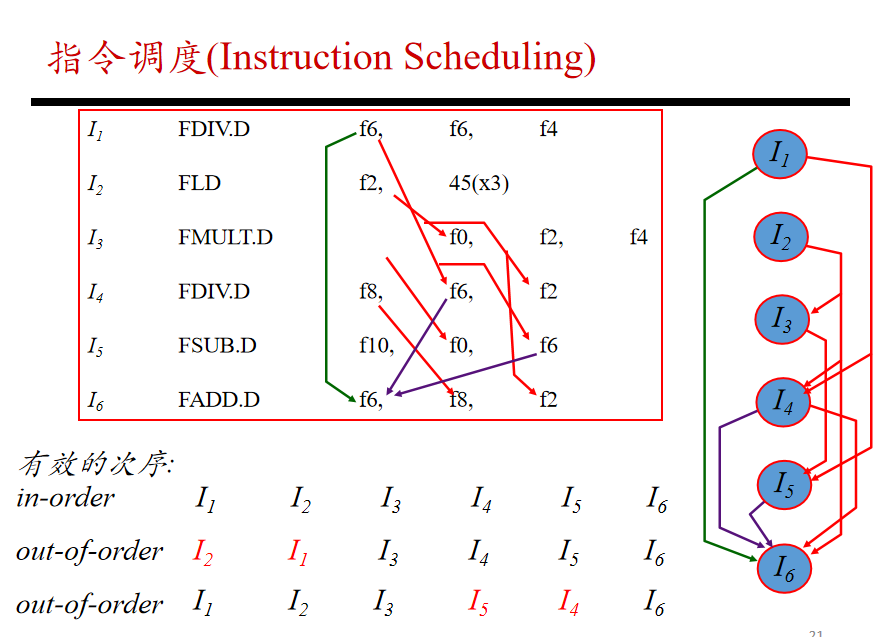

2.1 指令调度

指令调度关注的是:指令以什么顺序进入执行阶段

顺序发射要求:

text
I1 → I2 → I3 → I4 → I5 → I6

也就是后一条指令不能越过前一条指令先发射。

即使后面的指令已经准备好,只要前面的指令不能发射,后面的也要等待。

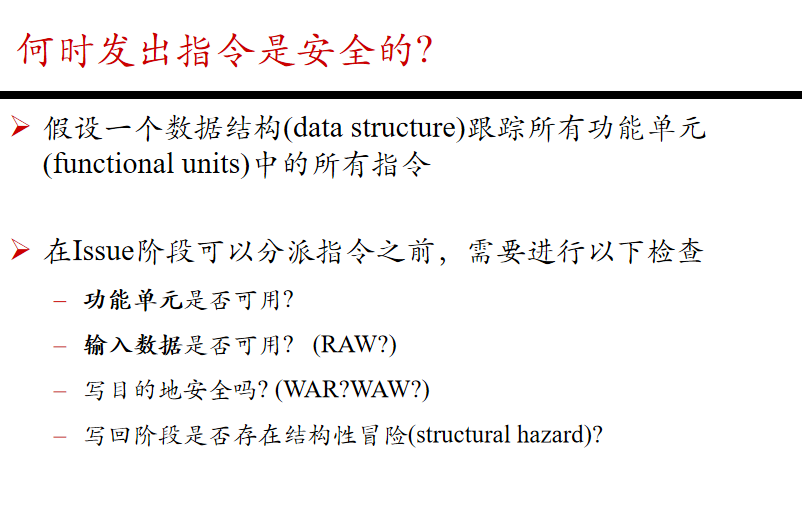

2.2 指令何时可以安全发射

在 Issue 阶段,发射一条指令前需要检查:

检查内容目的
功能单元是否可用避免结构冒险
源操作数是否可用避免 RAW 冒险
目的寄存器是否安全避免 WAR / WAW 冒险
写回端口是否冲突避免 WB 阶段结构冒险

如果这些检查都通过,指令才能进入对应功能单元。

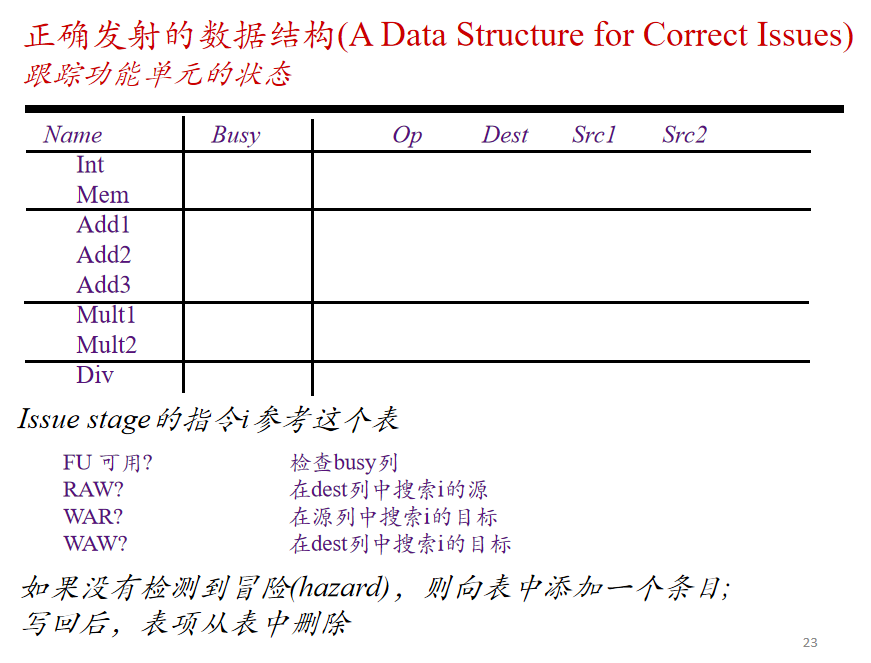

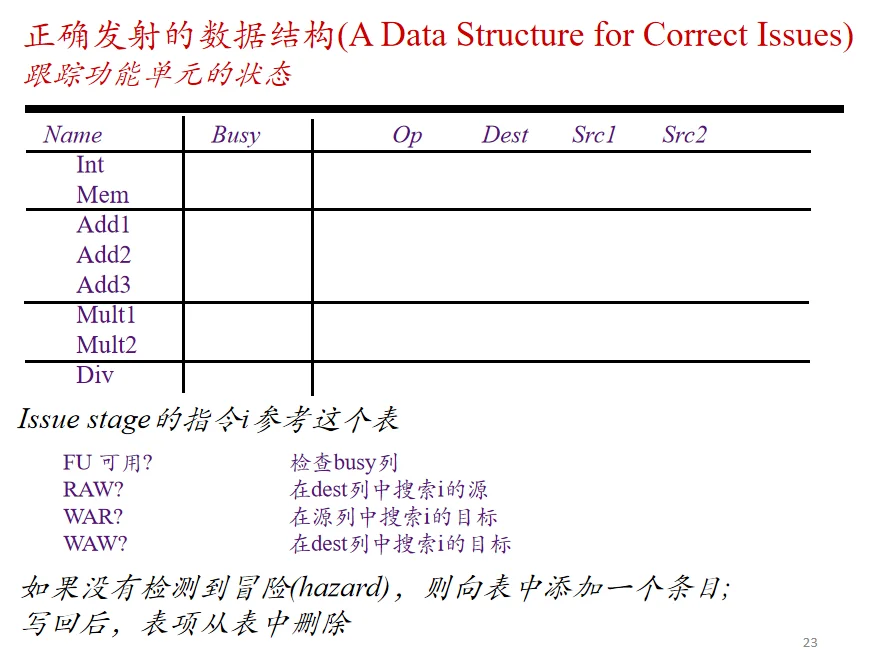

2.3 正确发射所需的数据结构

为了判断能否发射,需要记录功能单元中正在执行的指令状态。

典型表项包括:

字段含义
Name功能单元名称
Busy是否被占用
Op正在执行的操作
Dest目的寄存器
Src1 / Src2源寄存器

发射时通过这个表检查:

  • Busy:功能单元是否空闲;
  • Dest:是否有 RAW / WAW;
  • Src:是否有 WAR。

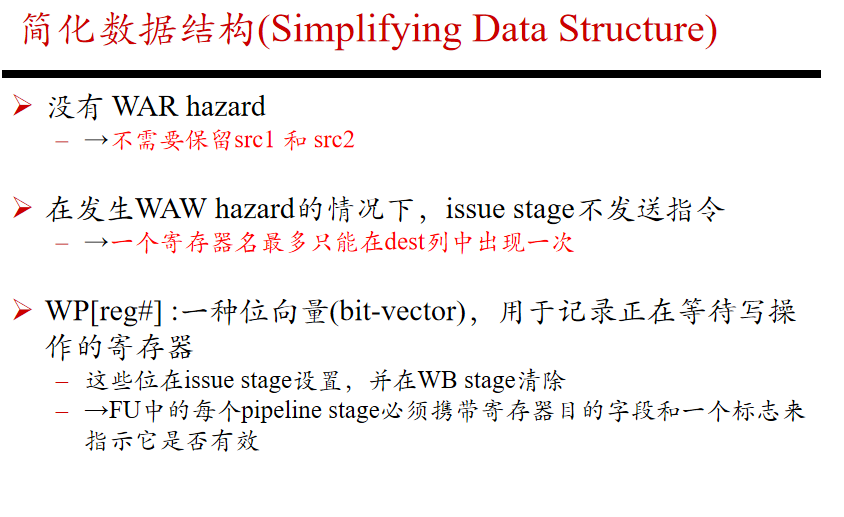

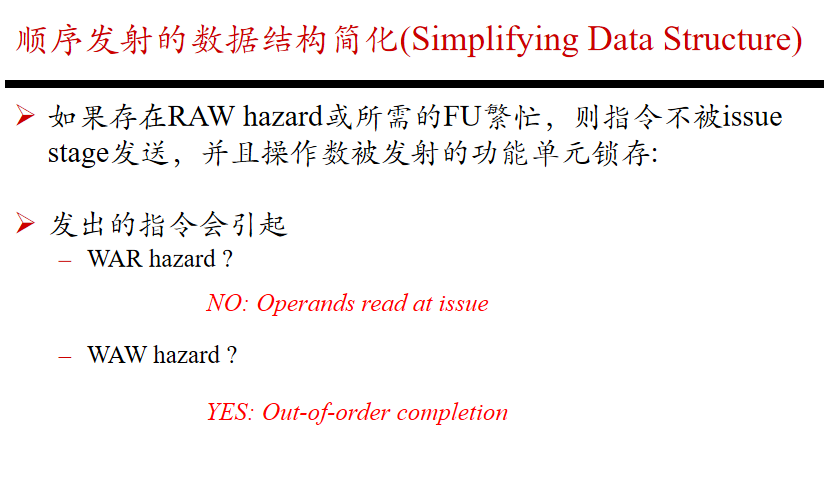

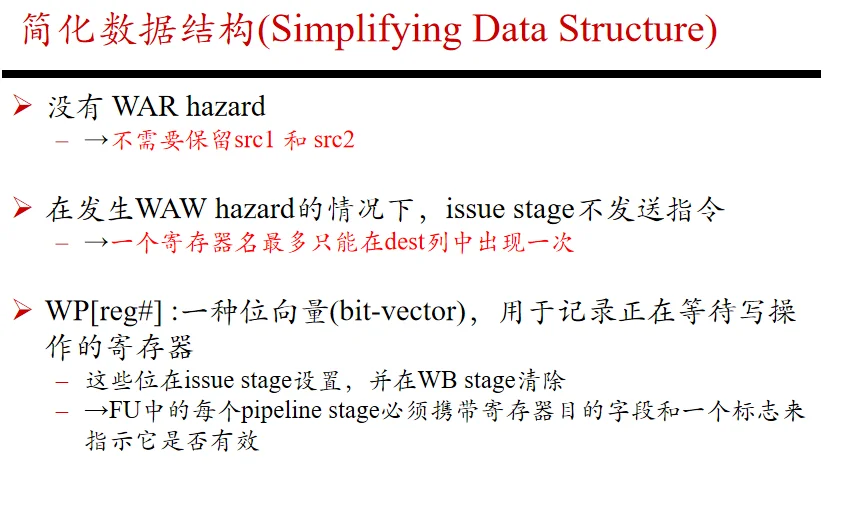

2.4 顺序发射的数据结构简化

在顺序发射中,指令按程序顺序进入功能单元。

因此:

  • 操作数通常在 Issue 阶段就被读取;
  • 后面的指令不会先于前面的指令读取操作数;
  • 所以 WAR 冒险不会发生

但仍然需要处理:

  • RAW;
  • WAW;
  • 功能单元冲突;
  • 写回冲突。

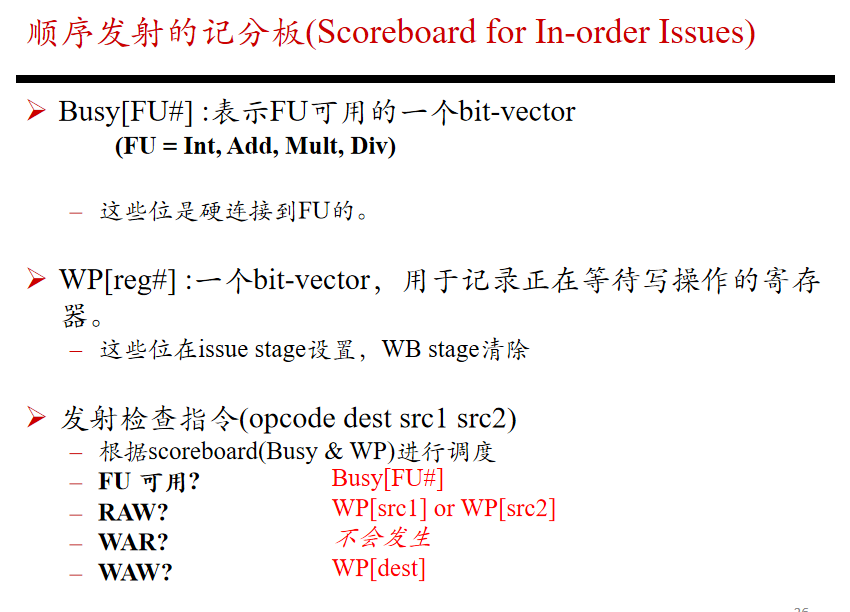

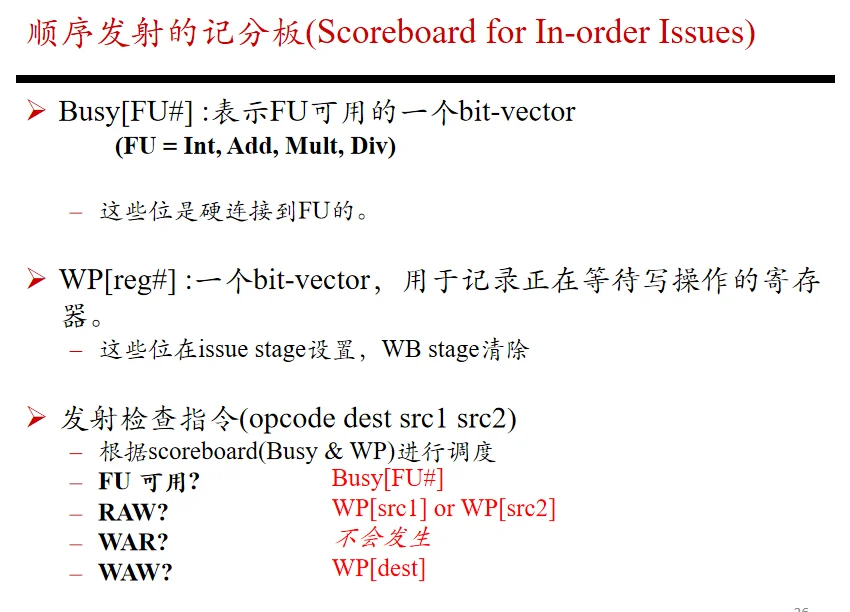

2.5 Scoreboard 记分板

顺序发射可以用简化的 scoreboard 管理状态。

主要记录两个 bit-vector:

结构作用
BusyFU#记录功能单元是否忙
WPreg#记录某个寄存器是否正在等待写回

发射一条指令时:

text
功能单元可用? → 看 Busy[FU]
RAW? → 看 WP[src1] 或 WP[src2]
WAW? → 看 WP[dest]
WAR? → 顺序发射中不会发生

如果可以发射:

  • 设置对应功能单元 Busy;
  • 设置 WP[dest]
  • 等写回后再清除。

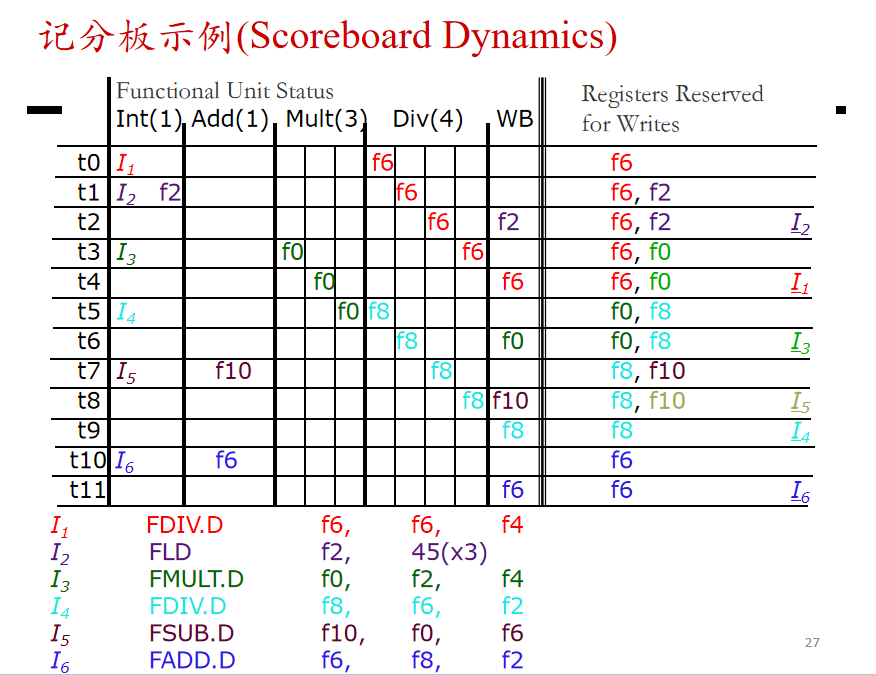

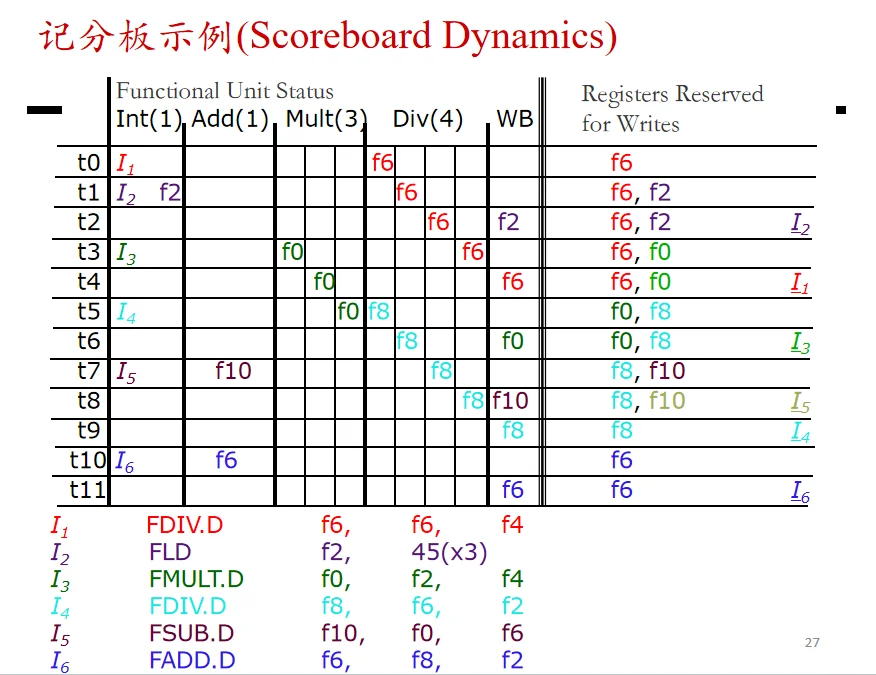

2.6 记分板动态示例


核心逻辑是:

  • 如果源寄存器还在 WP 中,说明数据未准备好,不能发射;
  • 如果目的寄存器已在 WP 中,说明存在 WAW,不能发射;
  • 如果功能单元忙,也不能发射。

所以 scoreboard 的作用是:在不乱发射的前提下,保证指令按顺序安全进入功能单元

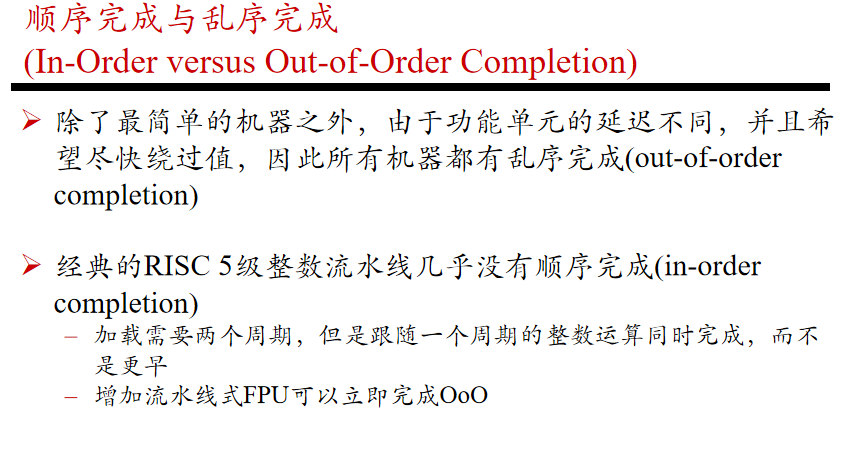

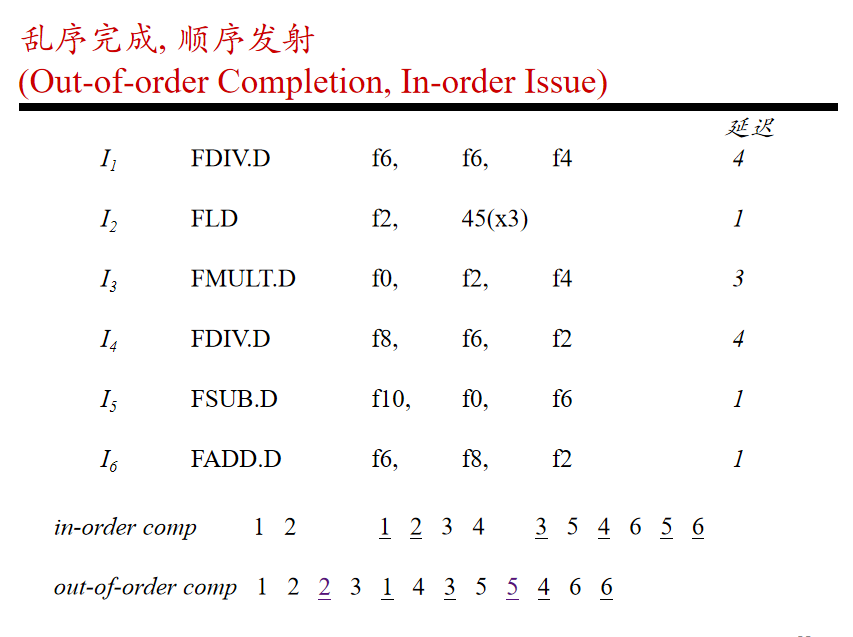

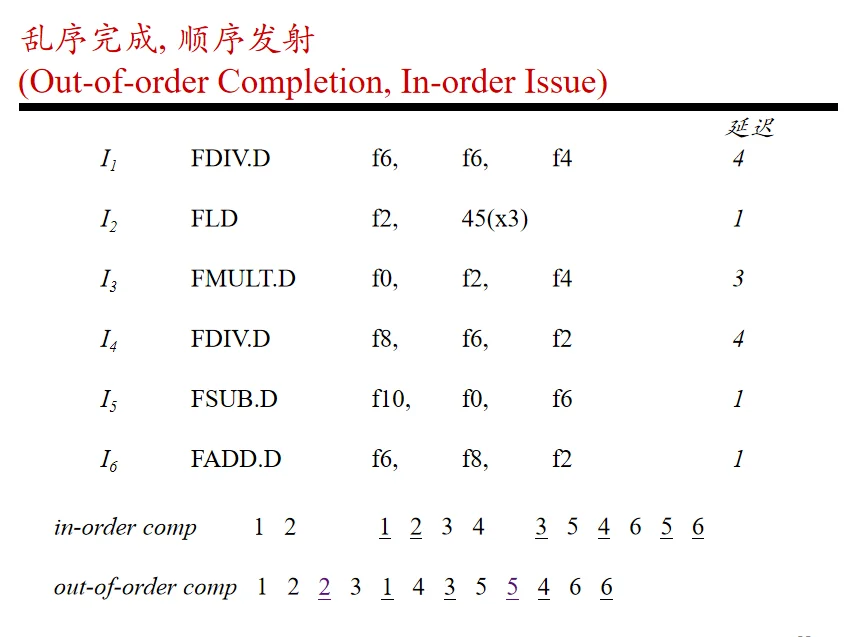

2.7 乱序完成、顺序发射

顺序发射不代表顺序完成。

原因是不同功能单元延迟不同:

text
Load 可能 1 周期完成
FAdd 可能 1 周期完成
FMul 可能 3 周期完成
FDiv 可能 4 周期完成

所以即使发射顺序是:

text
I1 → I2 → I3 → I4

完成顺序也可能是:

text
I2 → I1 → I3 → I4

这就是:顺序发射,乱序完成

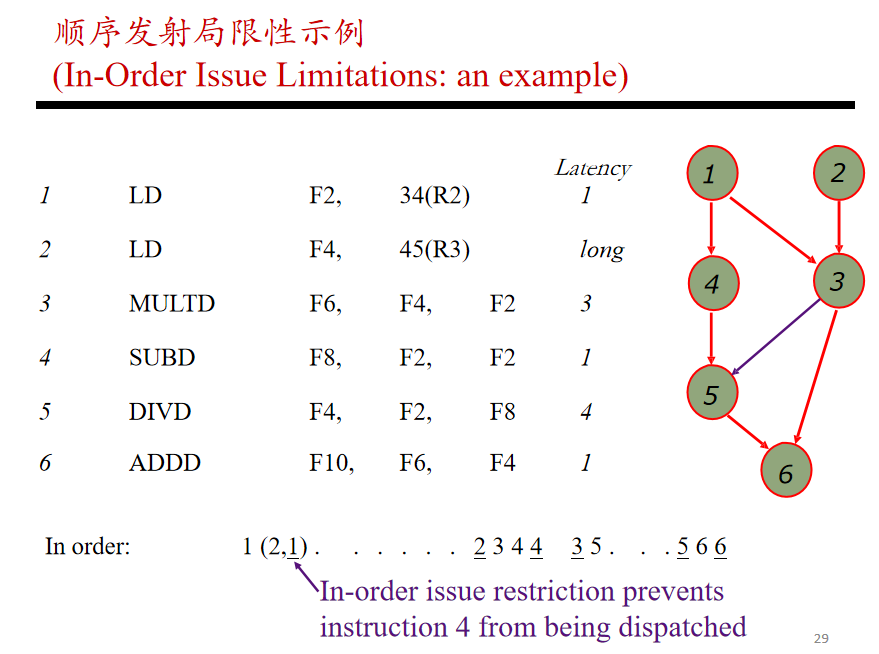

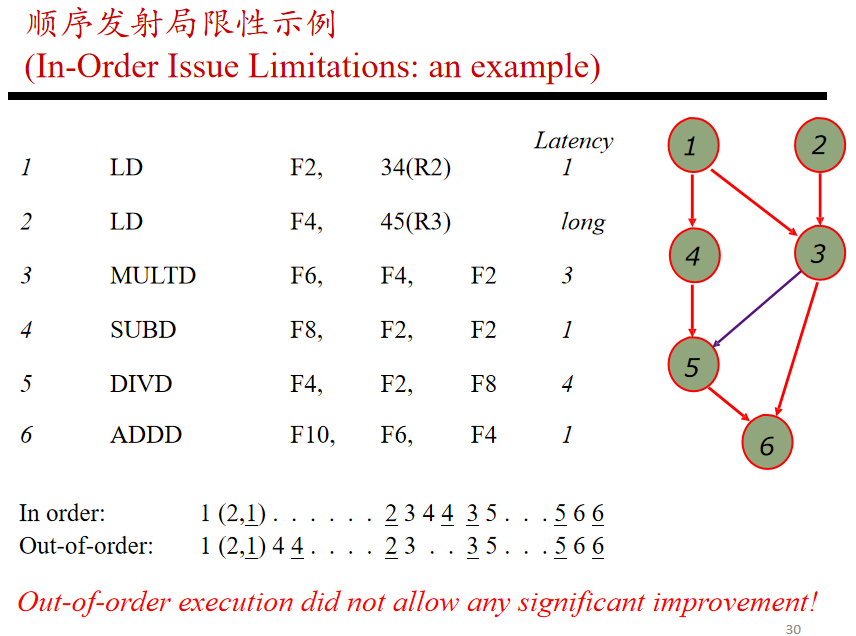

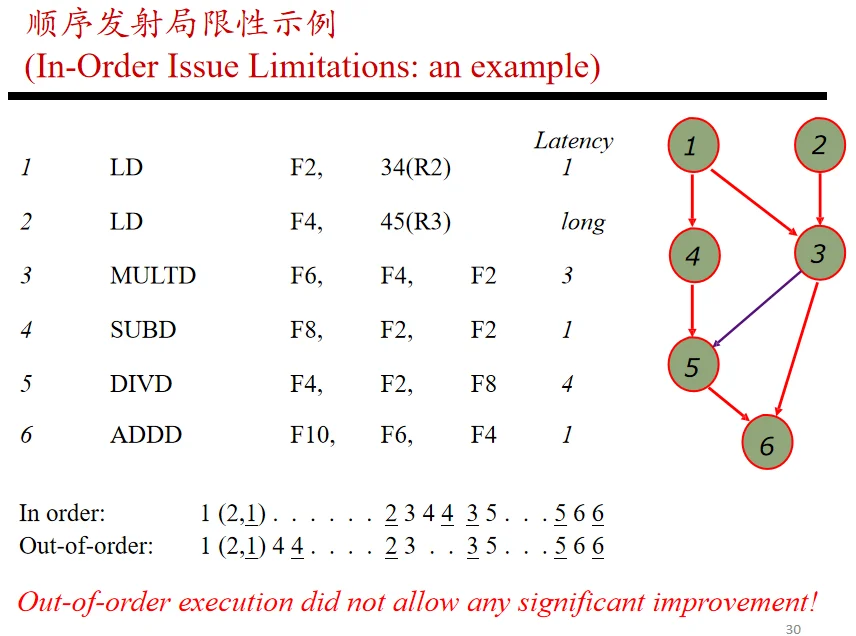

2.8 顺序发射的局限

顺序发射最大的局限是:前面指令卡住,会阻塞后面所有指令

即使后面的指令:

  • 不依赖前面的数据;
  • 功能单元也空闲;
  • 本来可以执行;

也不能越过前面的指令先发射。

因此,顺序发射无法充分挖掘 ILP,会浪费可用的功能单元。



总结:

顺序发射的核心机制是:

text
按程序顺序检查指令 → 确认无冒险 → 发射到功能单元

它的优点是:

  • 控制简单;
  • 冒险判断相对容易;
  • WAR 不会发生;
  • 容易保证程序语义。

它的缺点是:

  • 前面指令会阻塞后面指令;
  • 功能单元利用率不高;
  • 无法充分利用指令级并行性;
  • 面对长延迟指令时性能损失明显。

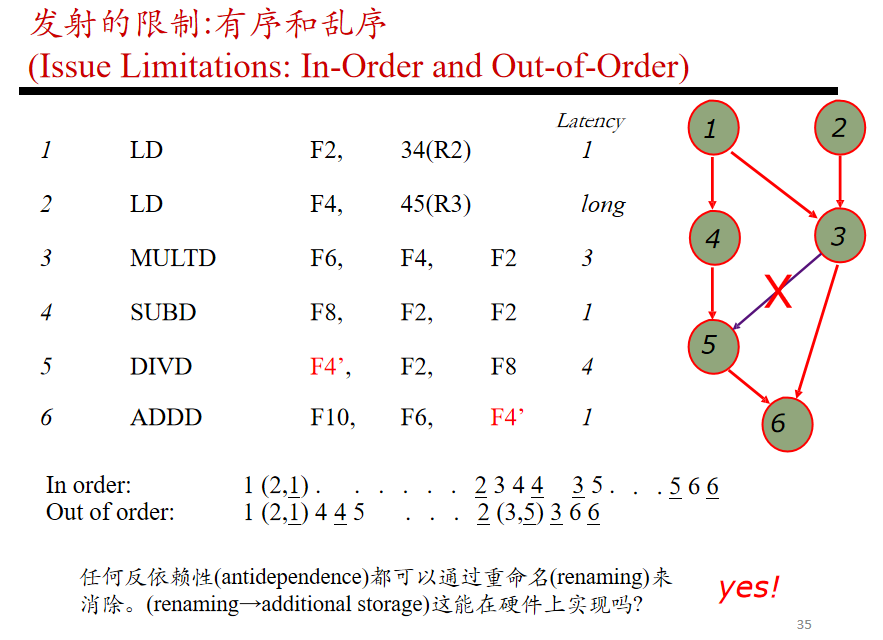

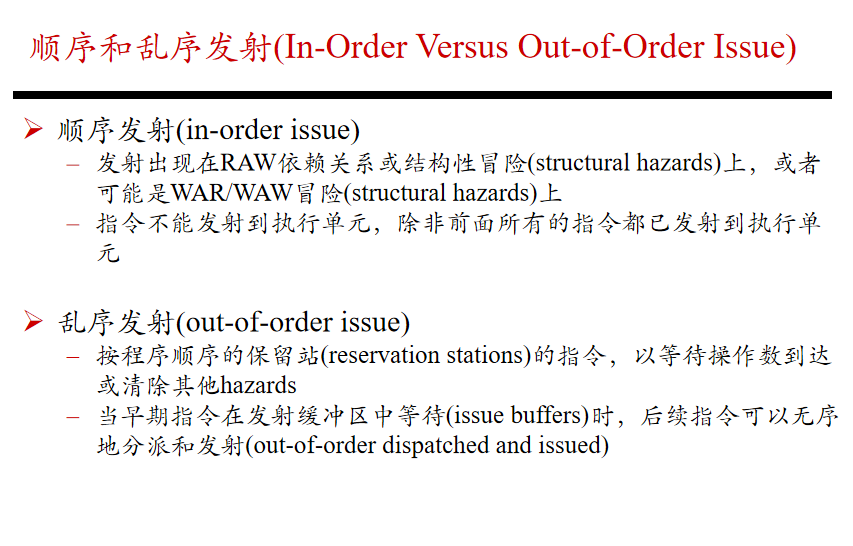

3. 乱序发射

Out-of-Order Issue

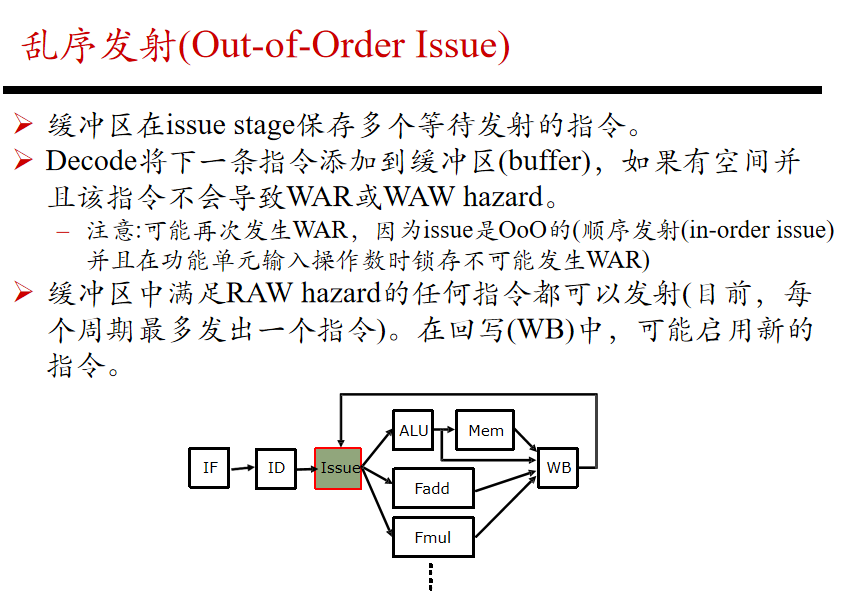

3.1 乱序发射机制

顺序发射中,前面的指令卡住,后面的指令也不能发射。

乱序发射则在 Issue 阶段设置一个缓冲区,保存多条等待发射的指令。

基本规则是:

text
只要指令的源操作数准备好,功能单元可用,就可以先发射。

因此,后面的独立指令可以越过前面被阻塞的指令先执行。



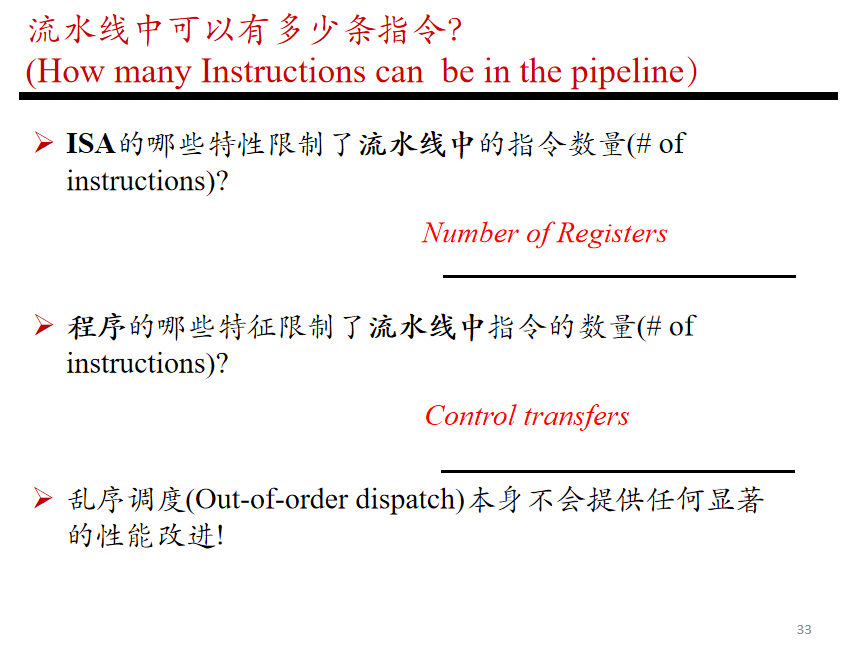

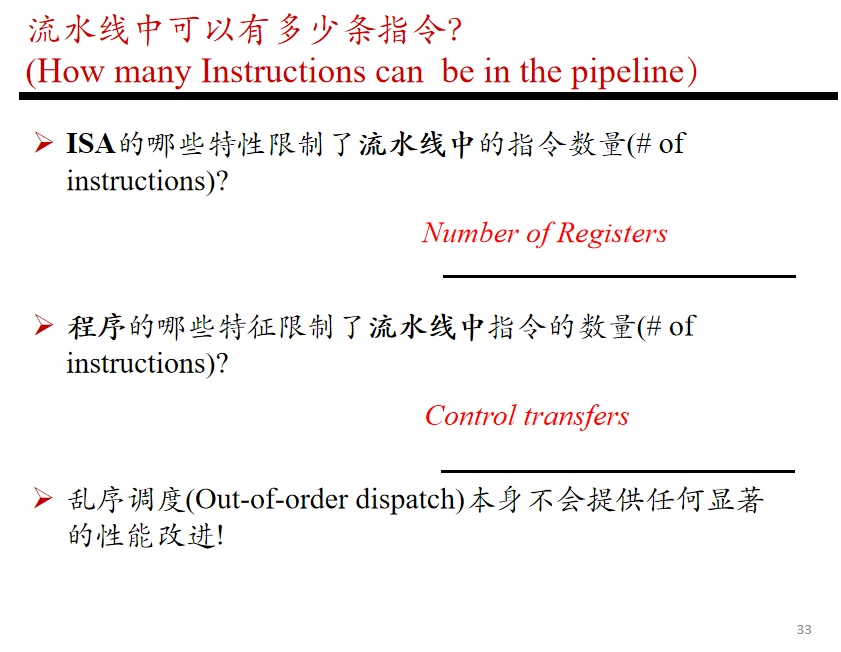

3.2 流水线中可容纳多少指令

流水线中可同时存在多少条指令,主要受两个因素限制:

限制来源含义
ISA 寄存器数量寄存器名太少会造成 WAR / WAW 名称冲突
控制流转移分支会限制可连续取到的指令数量

所以,仅有乱序调度还不够,还需要解决寄存器名不足和分支控制流问题。

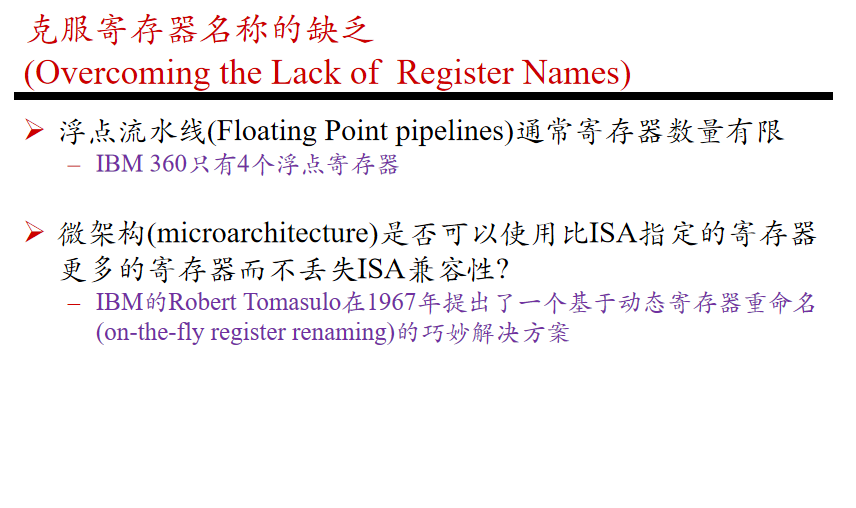

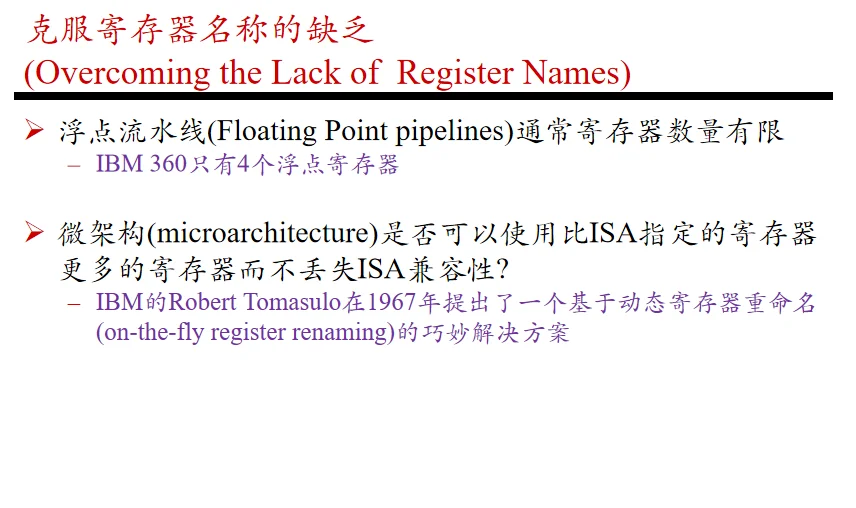

3.3 寄存器名称不足问题

ISA 中的寄存器数量有限。

例如浮点寄存器较少时,多条无关指令可能因为用了相同寄存器名而产生冲突。

这些冲突不一定是真正的数据依赖,而是名称依赖

典型包括:

  • WAR;
  • WAW。

如果不处理这些名称依赖,乱序发射的空间会很小。

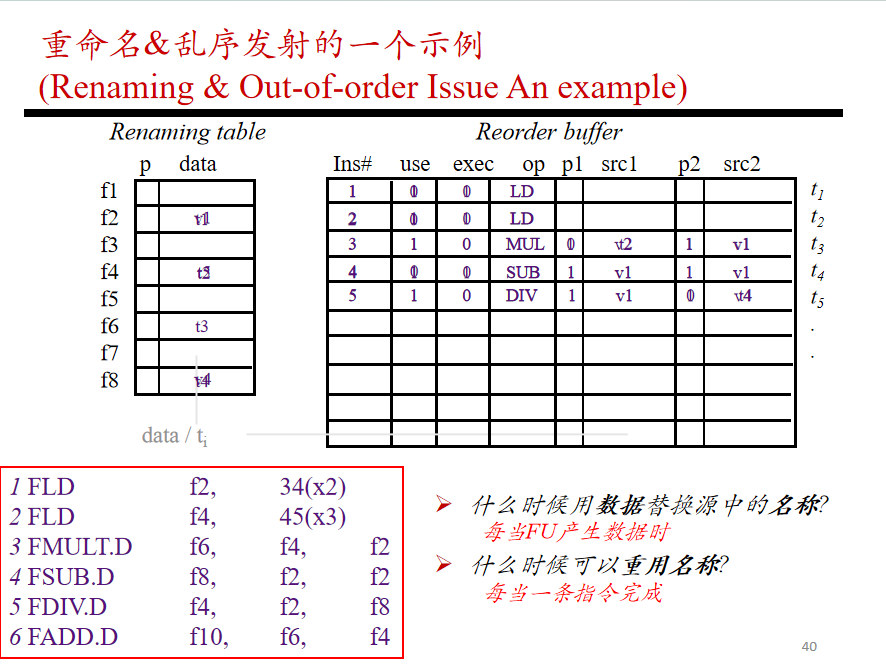

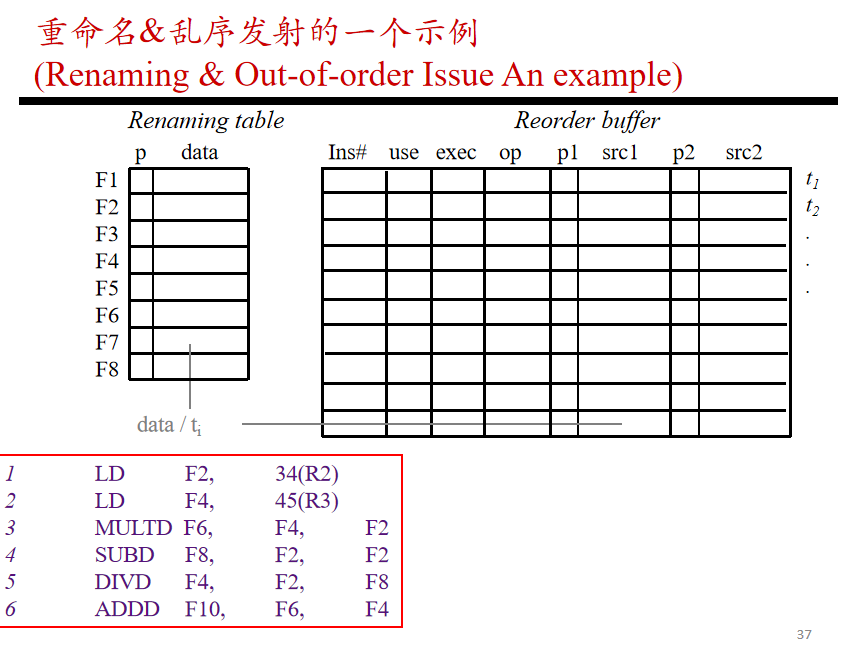

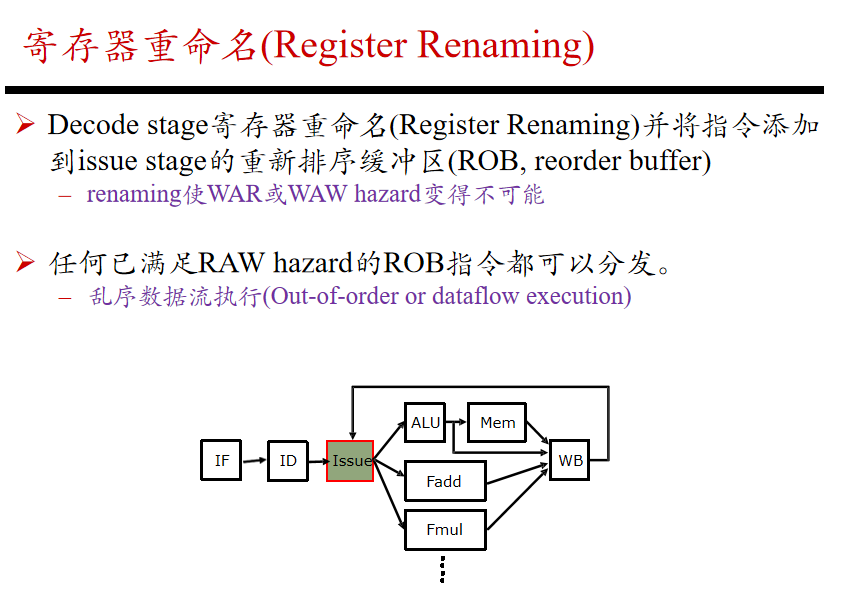

3.4 寄存器重命名


寄存器重命名的作用是:

text
把架构寄存器名映射到更多的内部物理寄存器或 ROB 标签。

这样可以消除 WAR 和 WAW。

例如原本:

text
DIVD F4, F2, F8
ADDD F10, F6, F4

如果后面又要写 F4,可能产生名称冲突。 重命名后可以变成:

text
DIVD F4', F2, F8
ADDD F10, F6, F4'

这样新的 F4' 和旧的 F4 不再混淆。

结论:

text
RAW 是真实依赖,不能消除;
WAR / WAW 是名称依赖,可以通过重命名消除。

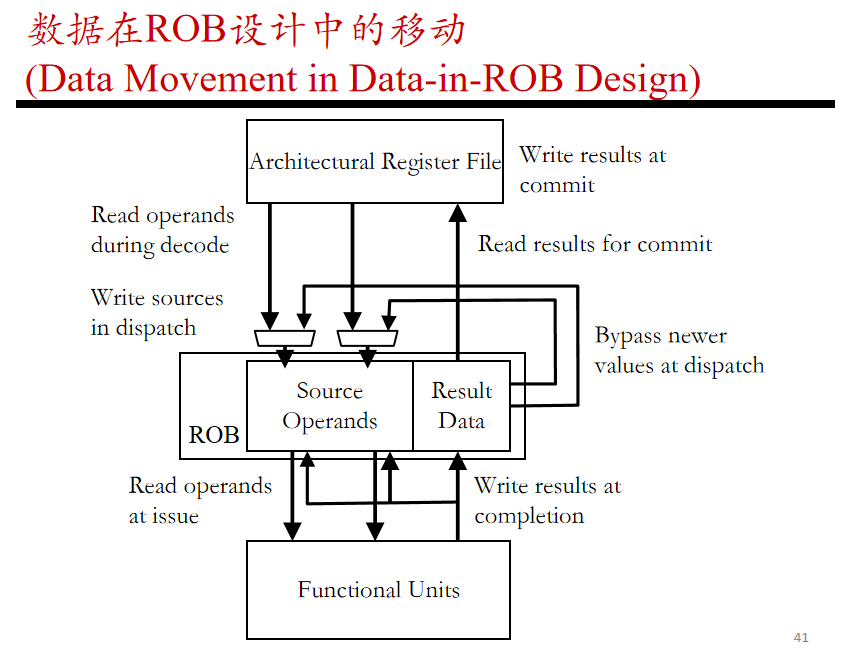

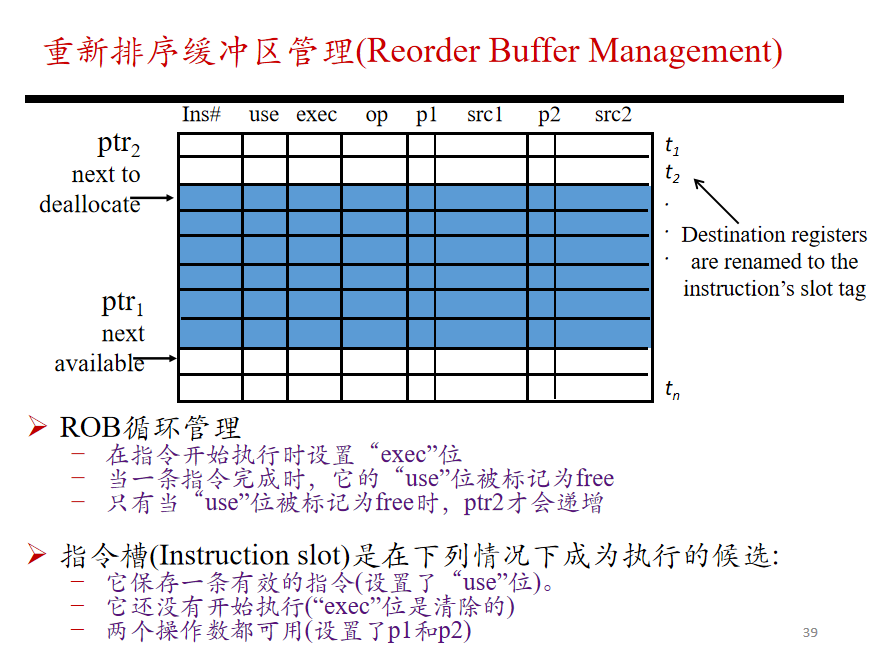

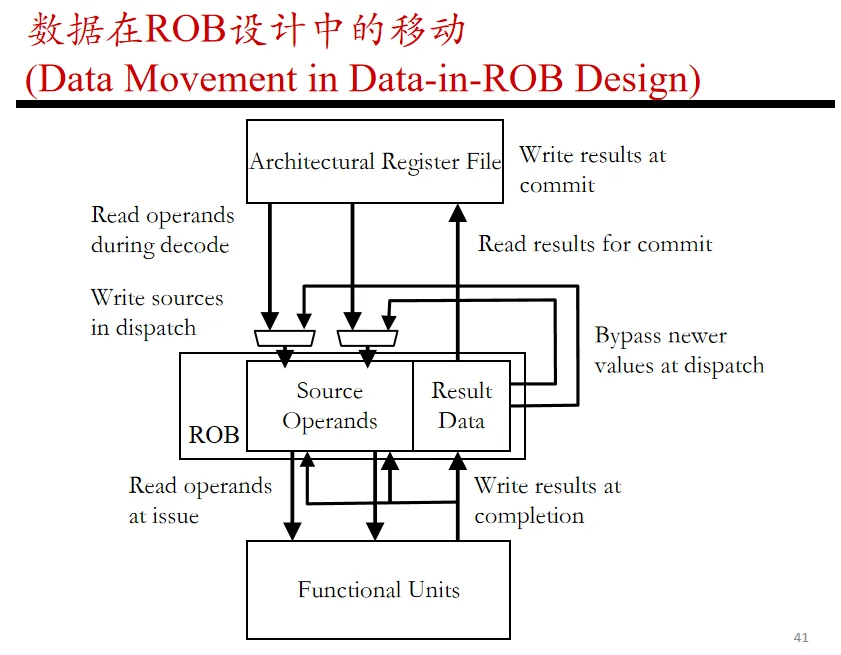

3.5 ROB 重排序缓冲区



ROB,即 Reorder Buffer,用来保存已经解码但还未最终提交的指令。

它的作用包括:

  • 保存指令状态;
  • 保存操作数或操作数标签;
  • 保存执行结果;
  • 保存异常信息;
  • 支持乱序执行;
  • 支持顺序提交。

简单理解:

text
ROB 让指令可以乱序执行,但最后仍然按程序顺序提交。

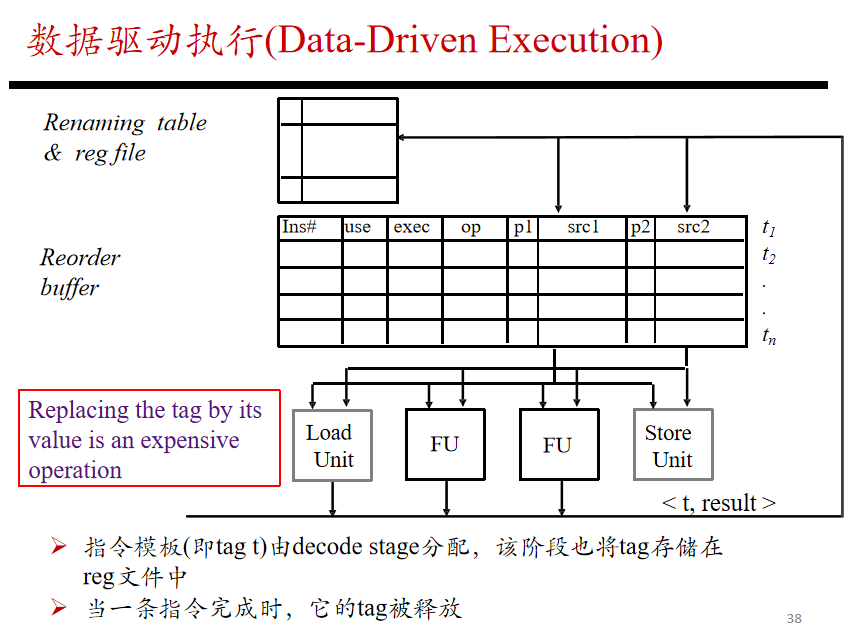

3.6 数据驱动执行

乱序发射的执行方式接近数据流模型。

一条指令能否发射,主要看两个条件:

text
源操作数是否都准备好?
功能单元是否可用?

只要满足条件,就可以从 Issue Buffer / ROB 中被选中执行。

这叫 data-driven execution,也就是由数据是否准备好来驱动执行顺序。

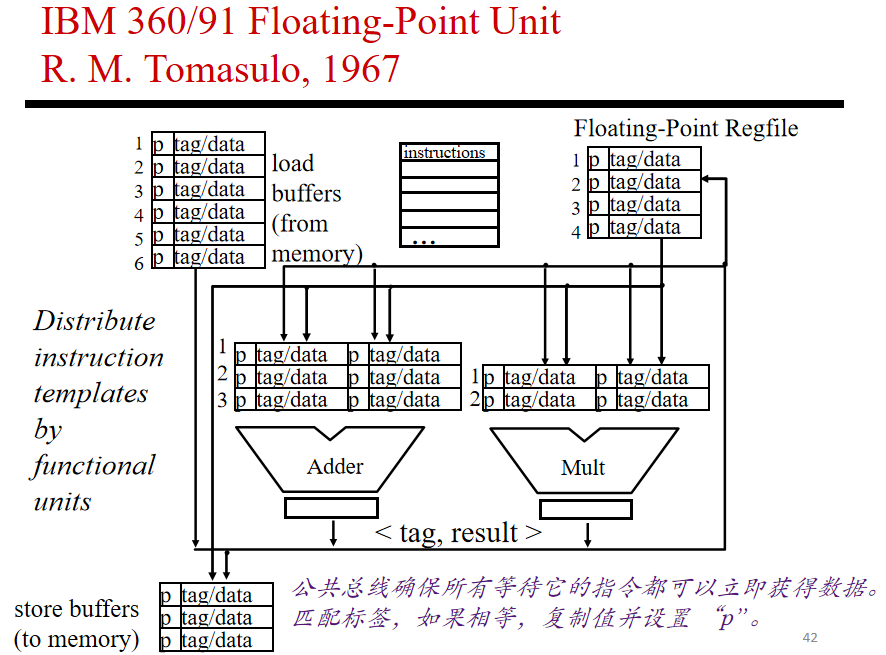

3.7 Tomasulo 算法思想

Tomasulo 算法是早期乱序执行的重要实现方法。

核心思想包括:

结构作用
Reservation Station保存等待执行的指令
Tag标记数据来源
Common Data Bus广播执行结果
Register Renaming消除名称依赖

当某个功能单元产生结果时,会广播:

text
<tag, result>

等待这个 tag 的指令收到结果后,就可以继续执行。

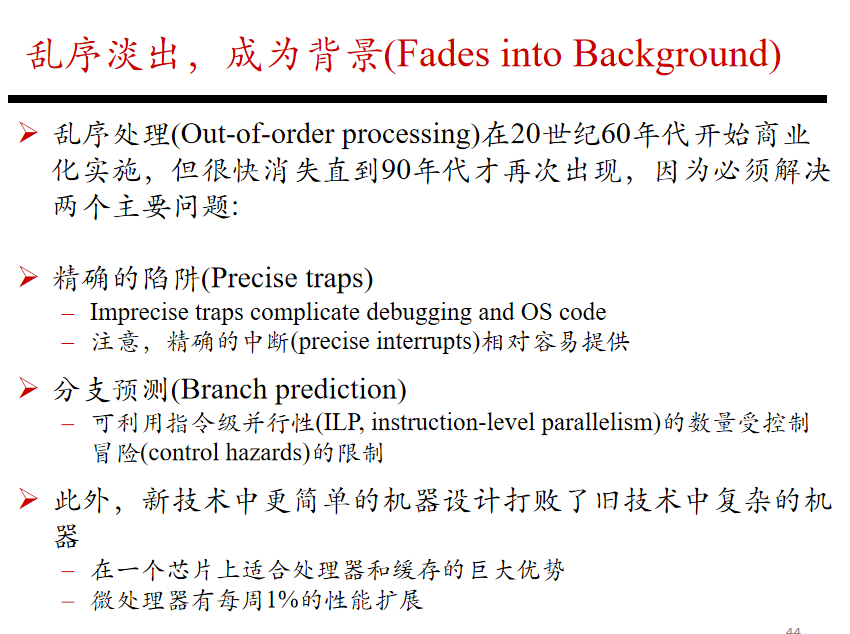

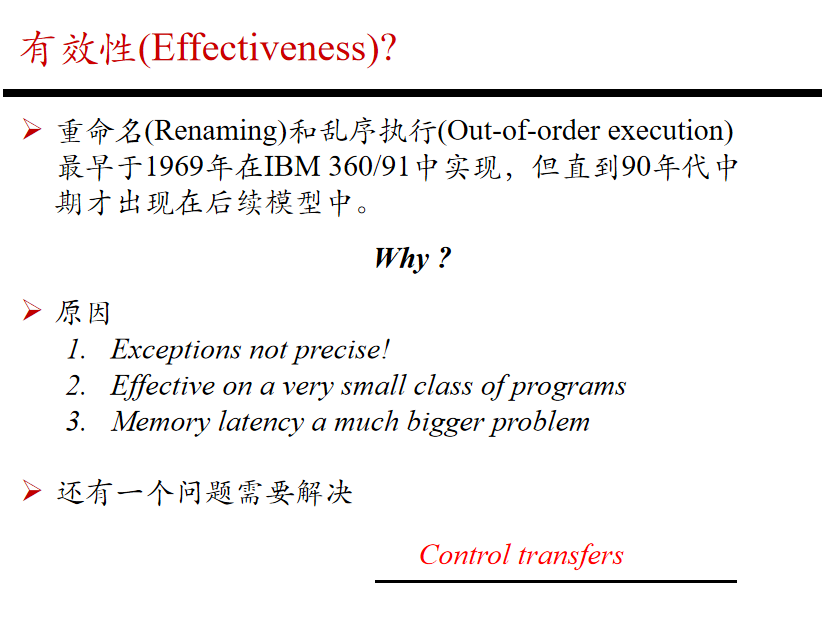

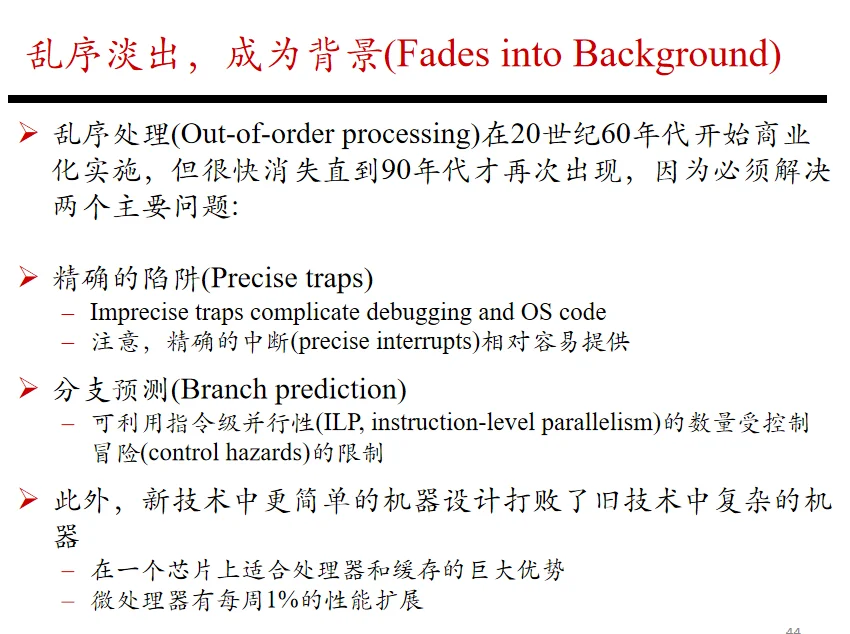

3.8 乱序执行早期受限原因

乱序执行在 1960 年代已经出现,但很长时间没有广泛流行。

主要原因是:

  • 精确异常难实现;
  • 当时可利用的 ILP 有限;
  • 内存延迟问题更突出;
  • 控制流分支限制严重;
  • 硬件复杂度和成本较高。

所以 OoO 真正普及是在 1990 年代之后。

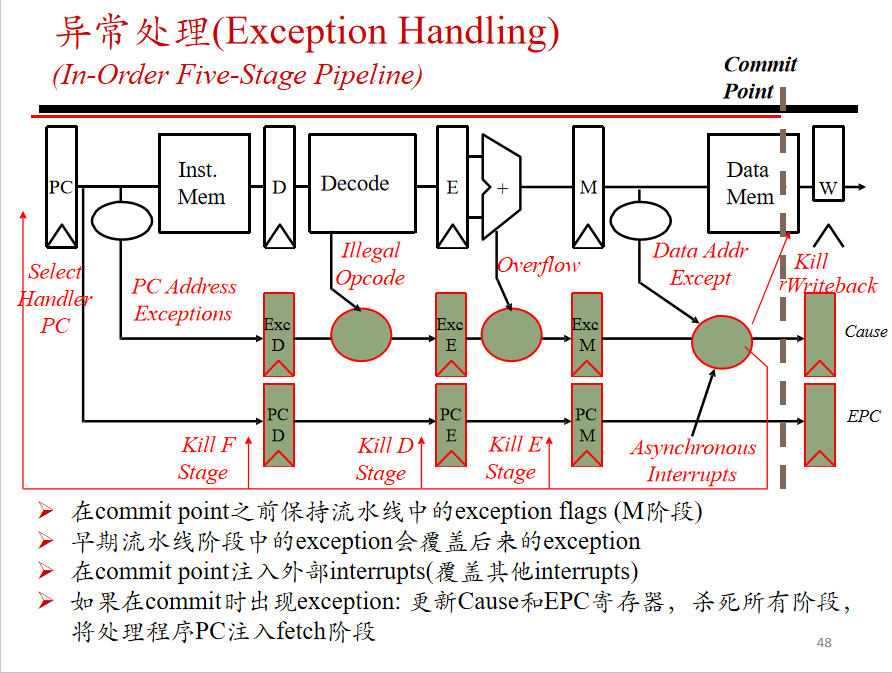

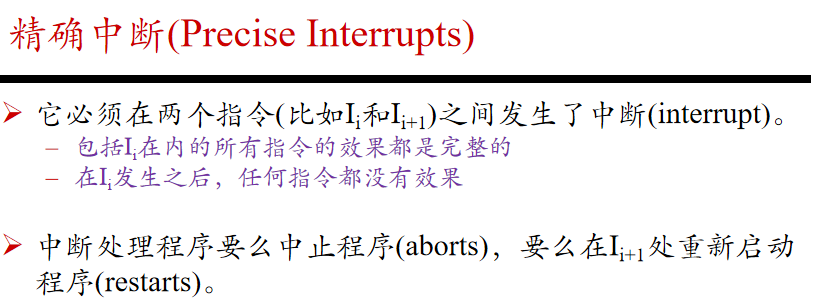

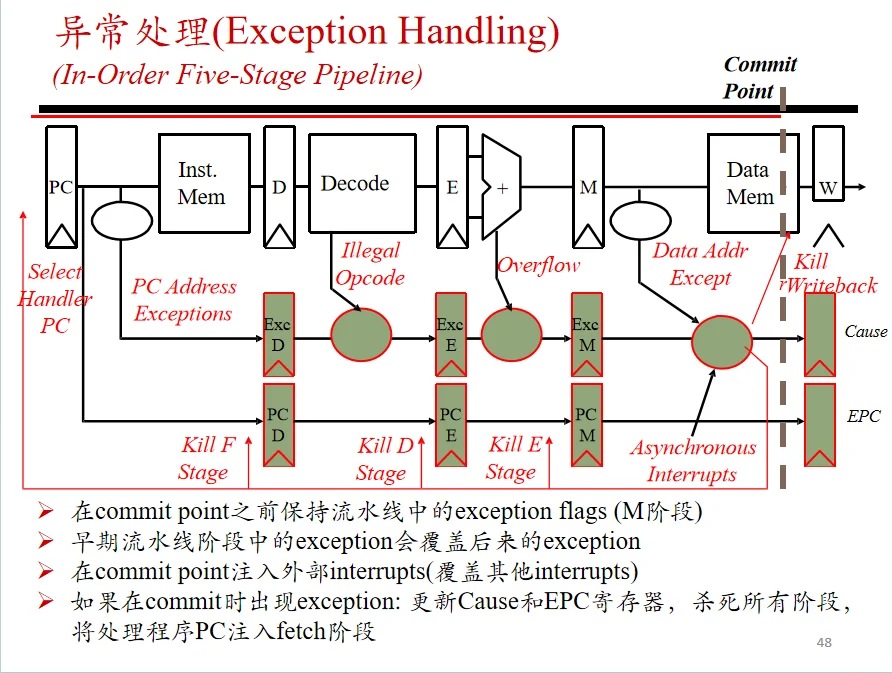

3.9 精确中断与异常



精确中断要求处理器状态看起来像是:

text
中断发生在两条指令之间。

具体要求:

  • 中断前的所有指令都已经完成;
  • 中断后的所有指令都没有产生影响;
  • 程序可以从正确位置重新开始。

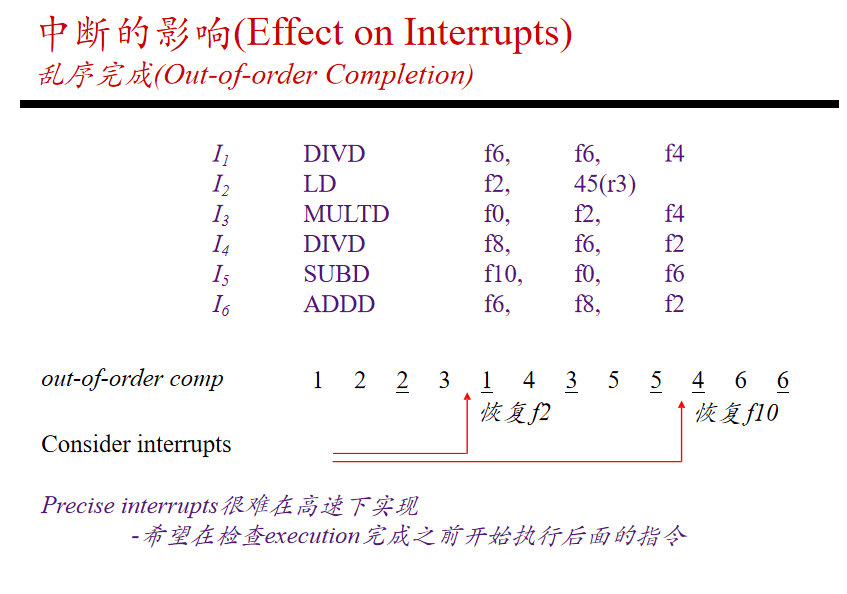

乱序执行的问题是:

后面的指令可能已经先完成,因此异常处理会变复杂。

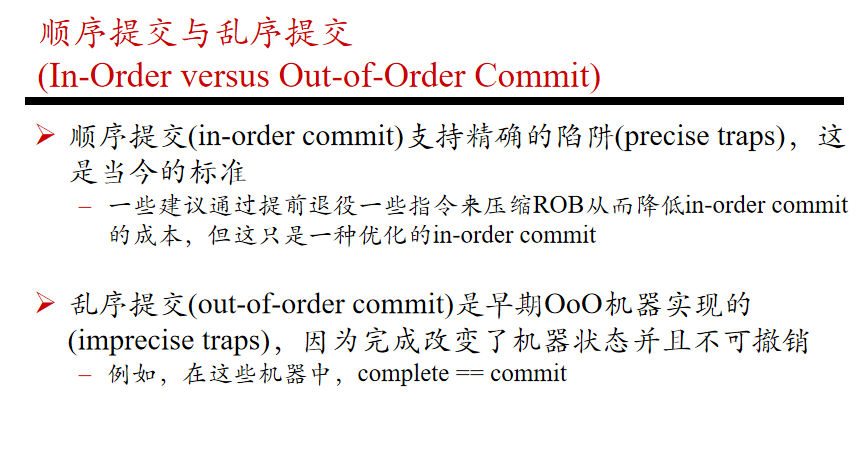

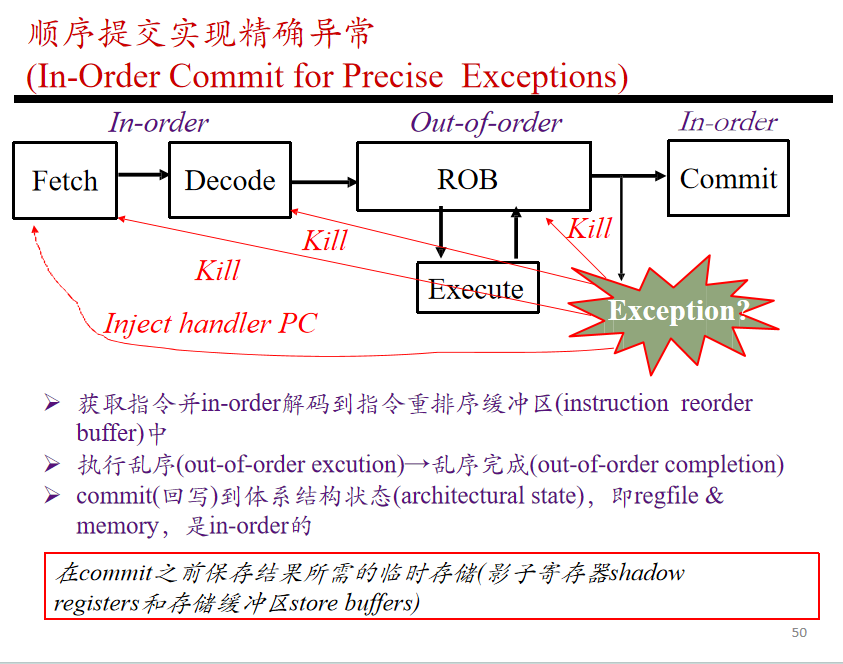

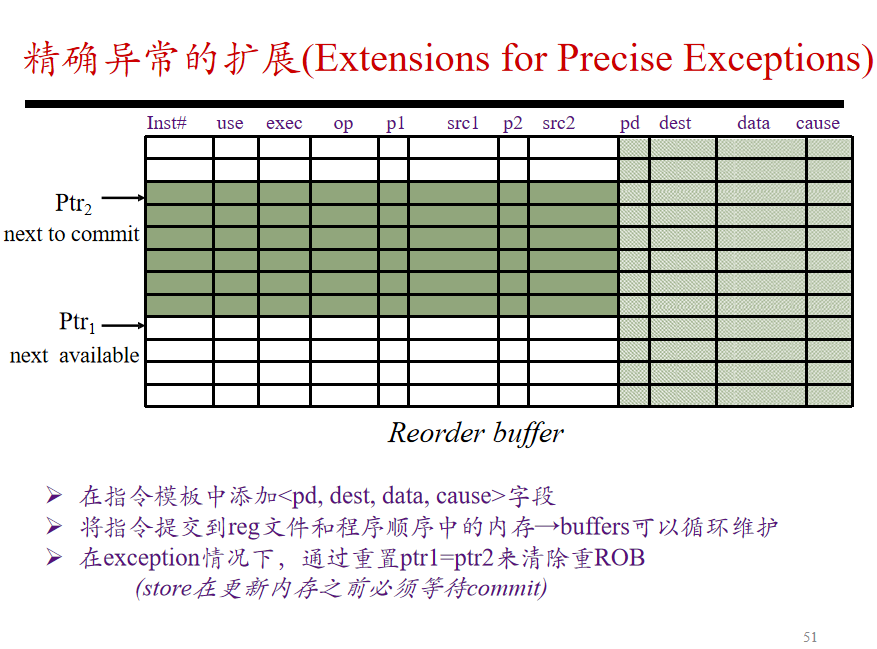

3.10 顺序提交实现精确异常


解决方法是:

text
执行可以乱序,但提交必须顺序。

也就是:

text
Fetch / Decode:顺序
Execute:乱序
Commit:顺序

这样即使指令乱序完成,也不会立刻修改体系结构状态。

只有当它到达 ROB 队头,并且前面指令都已经提交后,才可以正式提交。

这保证了精确异常。



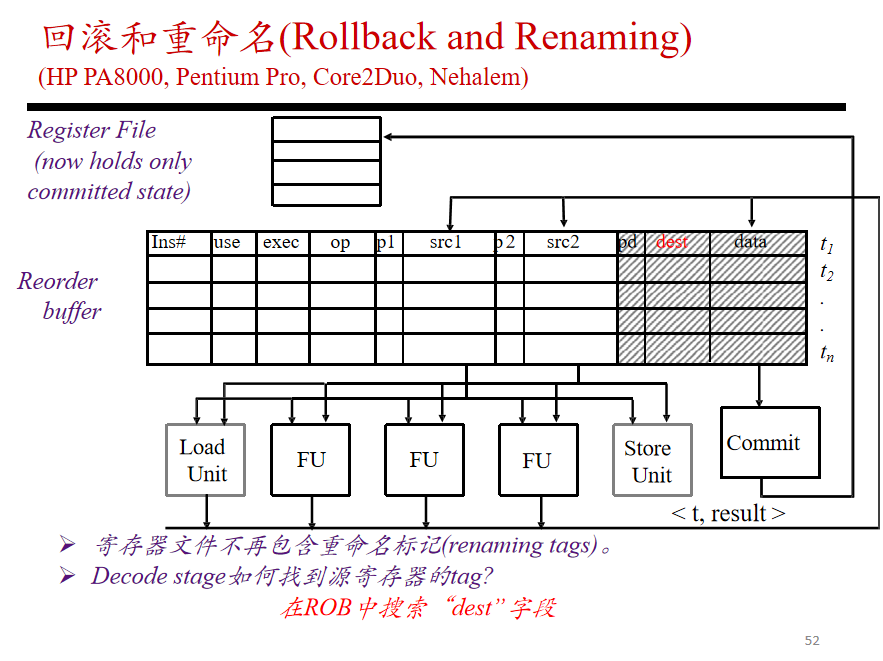

3.11 回滚与重命名表恢复

如果发生异常或分支预测错误,需要恢复到正确状态。

需要恢复的内容包括:

  • PC;
  • ROB;
  • Rename Table;
  • 推测执行产生的临时结果。

一种方法是在分支预测时保存 Rename Table 的快照。

如果预测错误,就恢复旧快照,并清除错误路径上的指令。

核心目标是:

text
把处理器状态恢复到错误发生前的正确程序状态。




第三部分总结

乱序发射的核心机制是:

text
多条指令进入等待区 → 操作数准备好就发射 → 执行乱序 → 提交顺序

它相比顺序发射的优势是:

  • 后面的独立指令可以越过前面的阻塞指令;
  • 更能容忍长延迟;
  • 更能挖掘 ILP;
  • 功能单元利用率更高。

但它也带来新的复杂性:

  • 需要寄存器重命名;
  • 需要 ROB;
  • 需要恢复机制;
  • 需要处理精确异常;
  • 需要更复杂的调度逻辑。

4. 分支预测

Branch Prediction

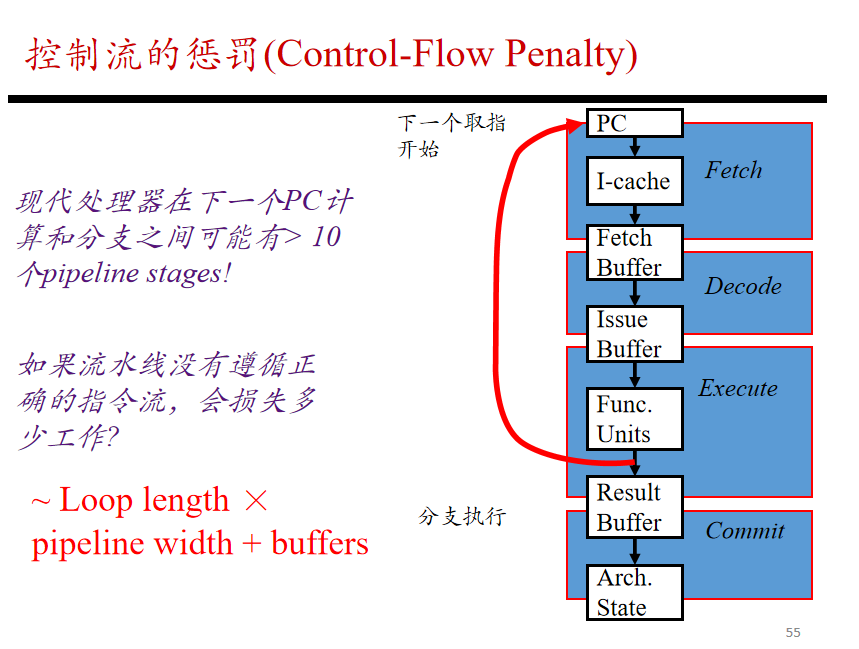

4.1 控制流惩罚

分支指令会决定程序接下来执行哪条路径。

但分支结果通常要到后面的执行阶段才知道。

在这之前,处理器有两个选择:

text
等待分支结果 → 流水线空转
先猜一个方向 → 可能预测错误

现代处理器流水线很深,如果预测错误,会浪费大量已经取指、解码甚至执行的指令。

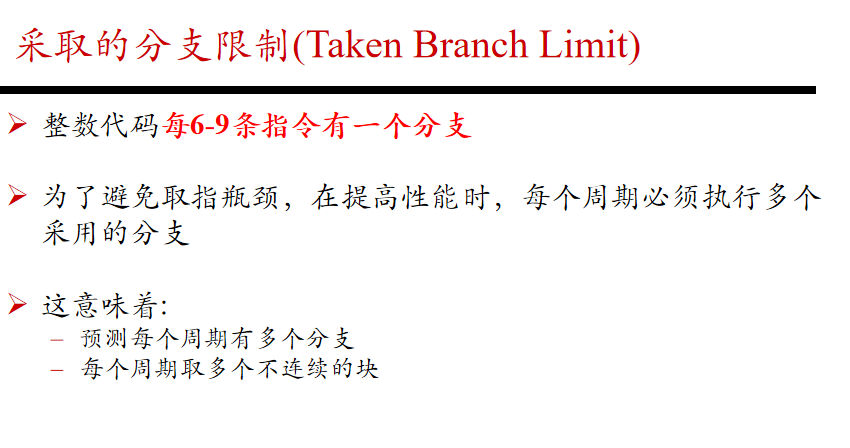

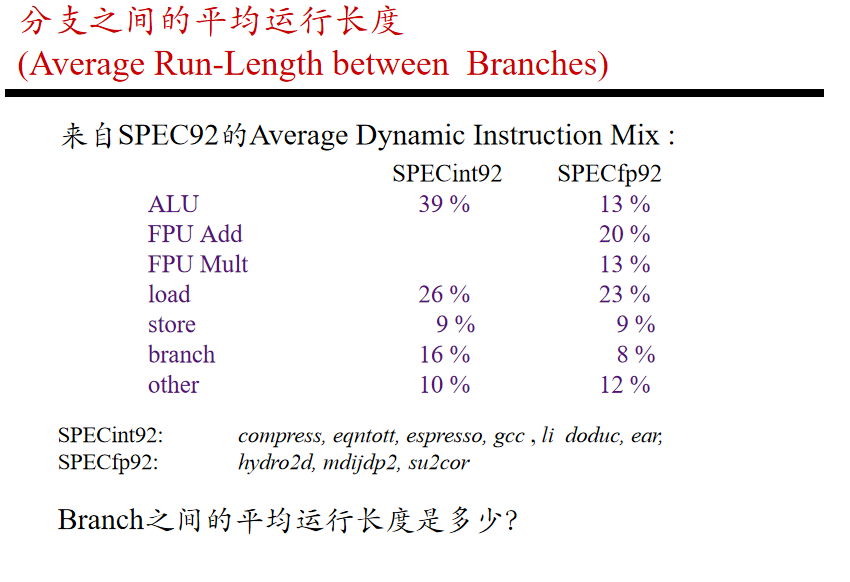

4.2 分支之间的平均运行长度

程序中分支指令出现频率很高。

例如整数程序中,大约每几条指令就会遇到一次分支。

这说明:

text
控制冒险不是偶发问题,而是高性能流水线的常见瓶颈。

如果不能有效处理分支,前端取指会频繁中断。

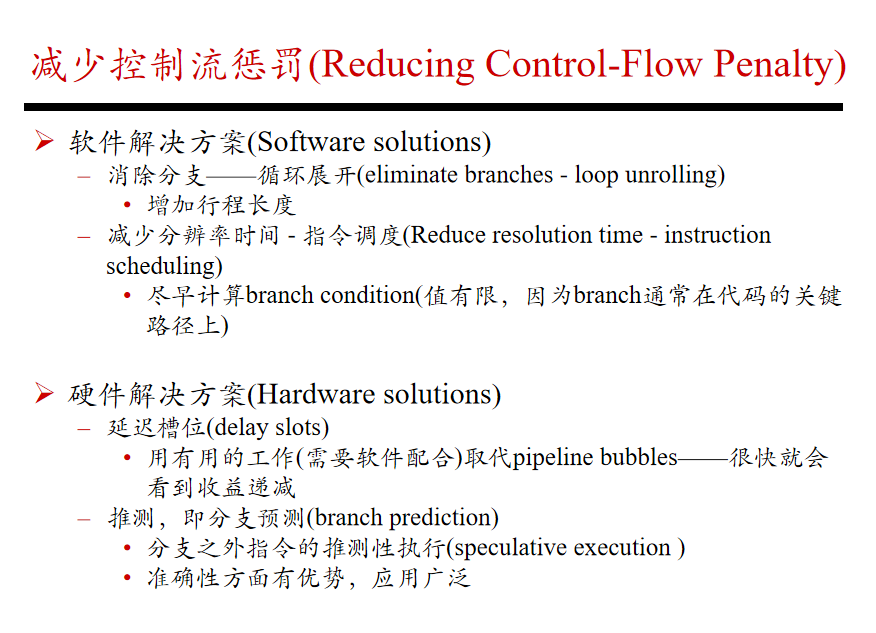

4.3 减少控制流惩罚的方法

减少分支惩罚主要有软件和硬件两类方法。

方法例子作用
软件方法循环展开、指令调度减少分支数量或提前计算分支
硬件方法延迟槽、分支预测、推测执行让流水线不停等

其中最重要、最常用的是:

text
分支预测 + 推测执行

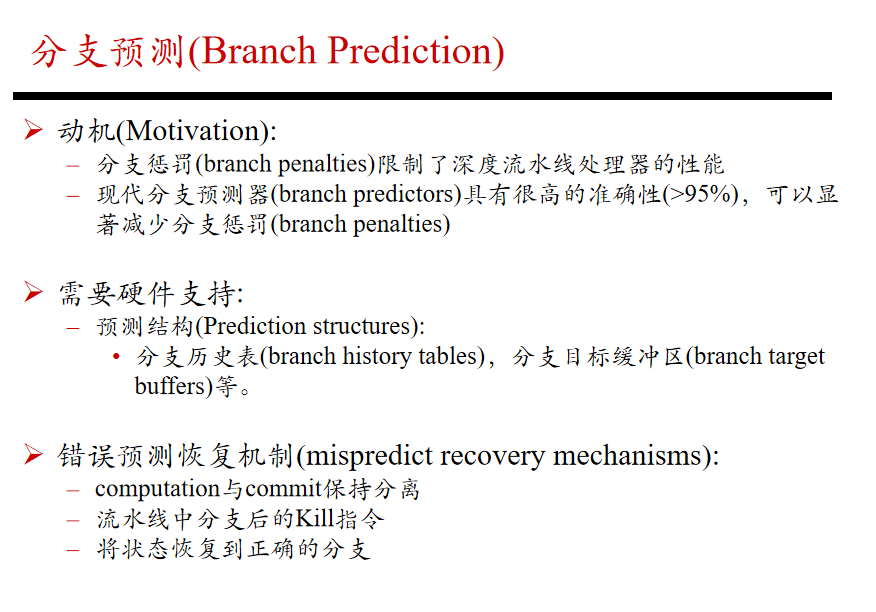

4.4 分支预测的动机与硬件支持

分支预测的目标是:

text
在分支真正解析前,提前猜测下一条取指地址。

如果预测正确,流水线几乎不断流。

如果预测错误,则清除错误路径并恢复正确 PC。

需要的硬件包括:

  • BHT:预测分支方向;
  • BTB:预测分支目标地址;
  • Return Stack:预测函数返回地址;
  • Mispredict Recovery:错误预测恢复机制。

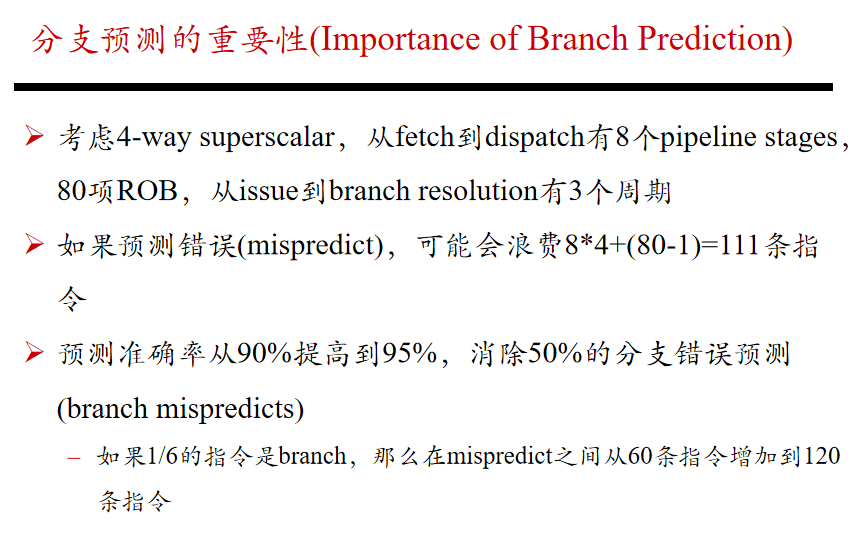

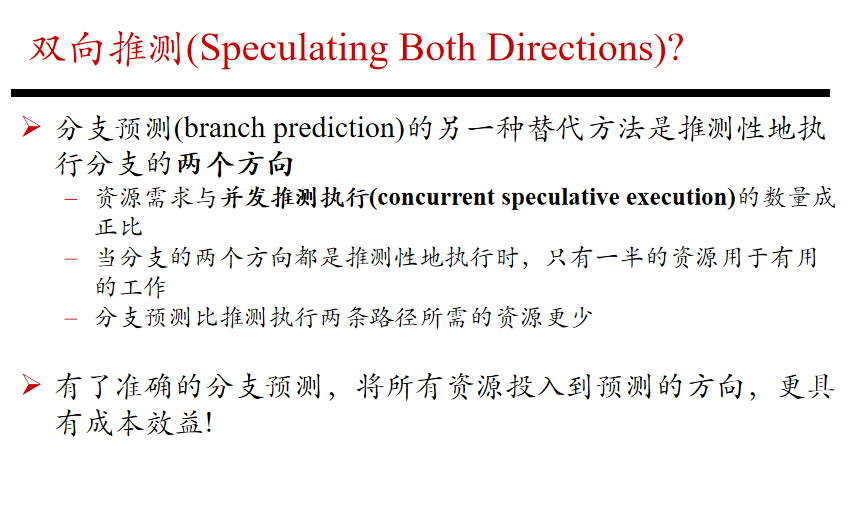

4.5 分支预测的重要性

分支预测准确率越高,浪费的指令越少。

例如从 90% 提升到 95%,看似只提高 5%,但错误预测次数减少了一半。

原因是:

text
错误率从 10% 降到 5%,mispredict 数量减少 50%。

所以高性能处理器非常依赖高准确率分支预测器。

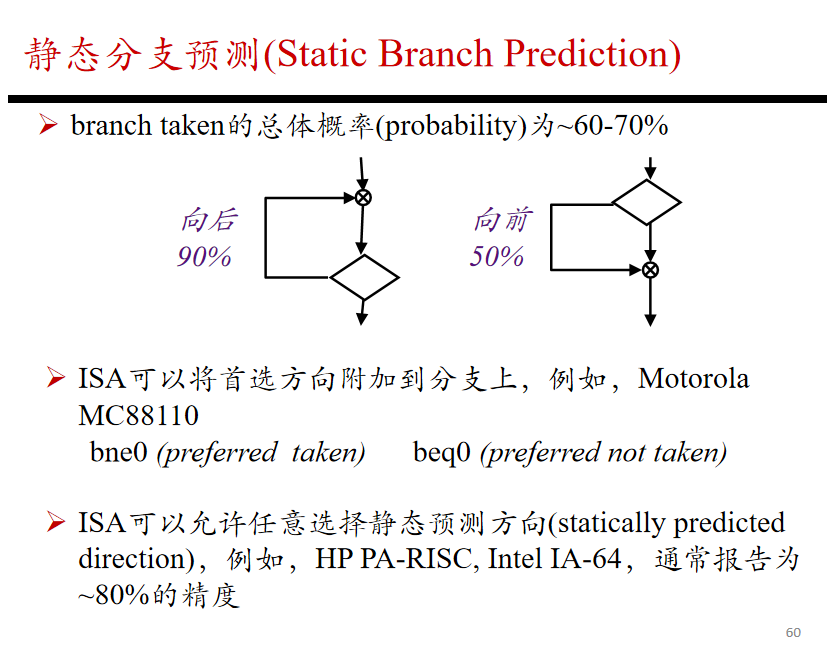

4.6 静态分支预测

静态预测不依赖运行时历史,而是使用固定规则。

常见规则:

  • 默认预测 taken;
  • 默认预测 not taken;
  • 向后分支预测 taken;
  • 向前分支预测 not taken;
  • 由 ISA 或编译器给出提示。

局限是:

它无法根据程序实际运行行为动态调整。

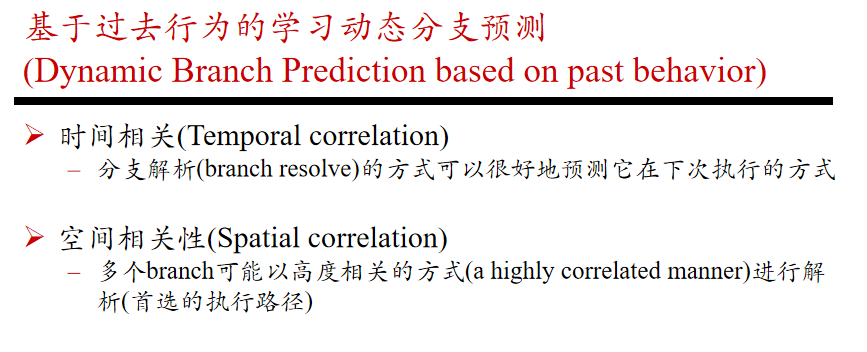

4.7 动态分支预测

动态预测根据过去行为预测未来行为。

主要利用两类相关性:

相关性含义
时间相关性同一个分支过去怎么走,下次大概率也类似
空间相关性不同分支之间可能存在相关关系

动态预测比静态预测更准确,是现代处理器的主流方法。

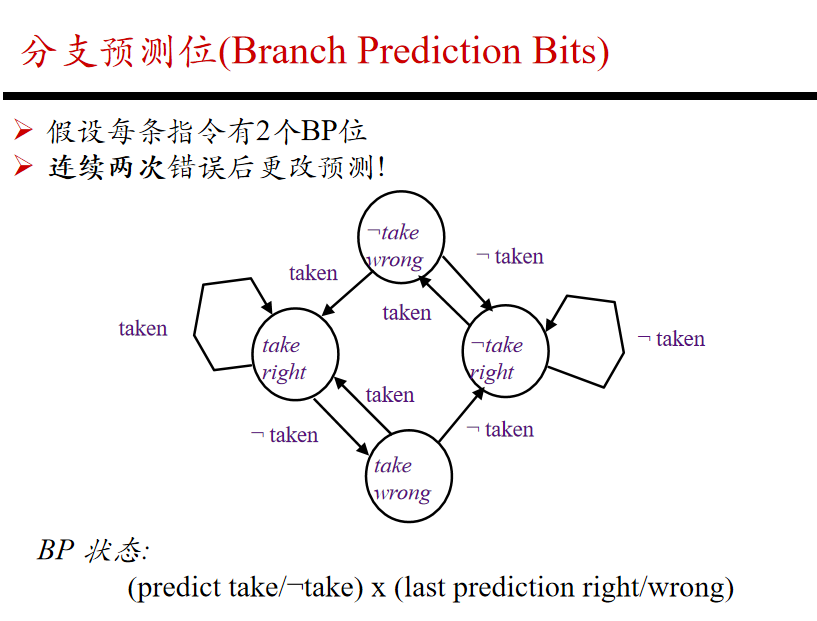

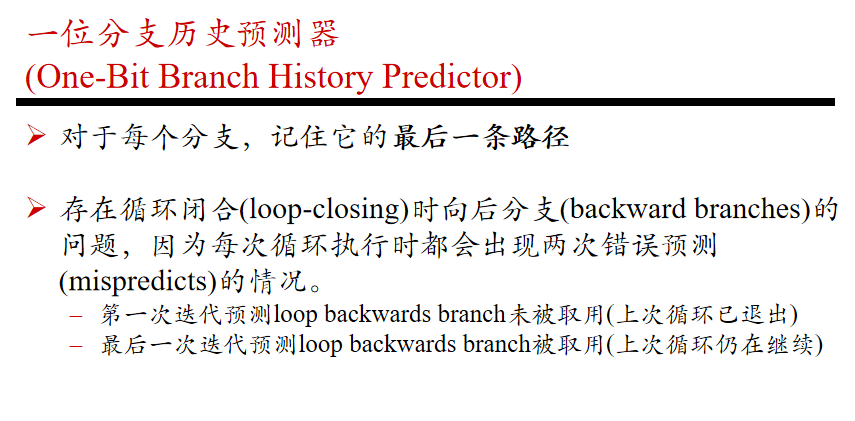

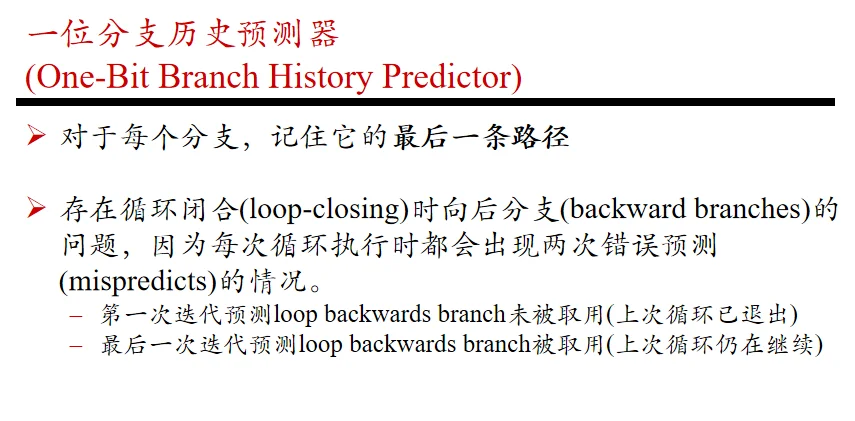

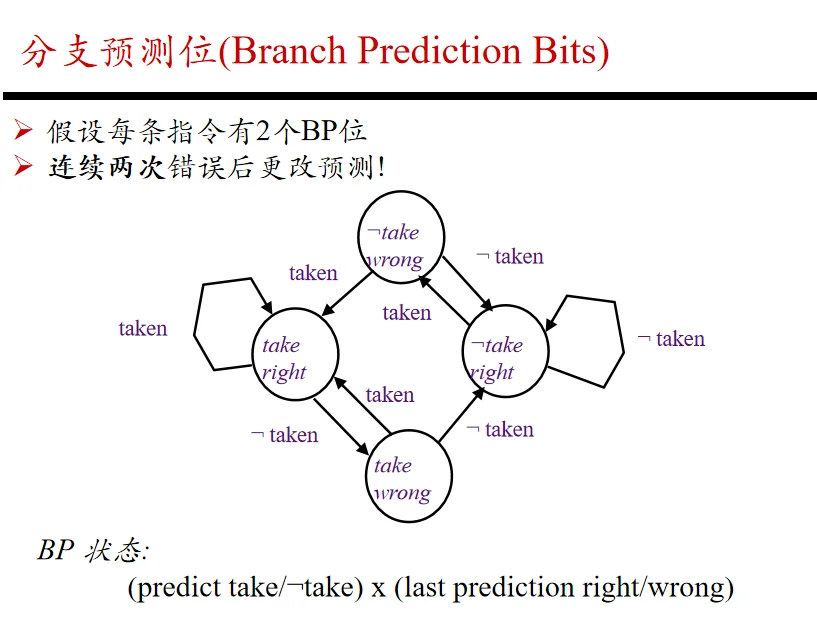

4.8 一位与两位分支历史预测器

一位预测器只记录上一次结果。

问题是循环分支容易错两次:

text
进入循环时可能错一次
退出循环时又错一次

两位预测器使用饱和计数器,需要连续两次预测错误才改变方向。

因此它更稳定,能减少循环边界处的错误预测。

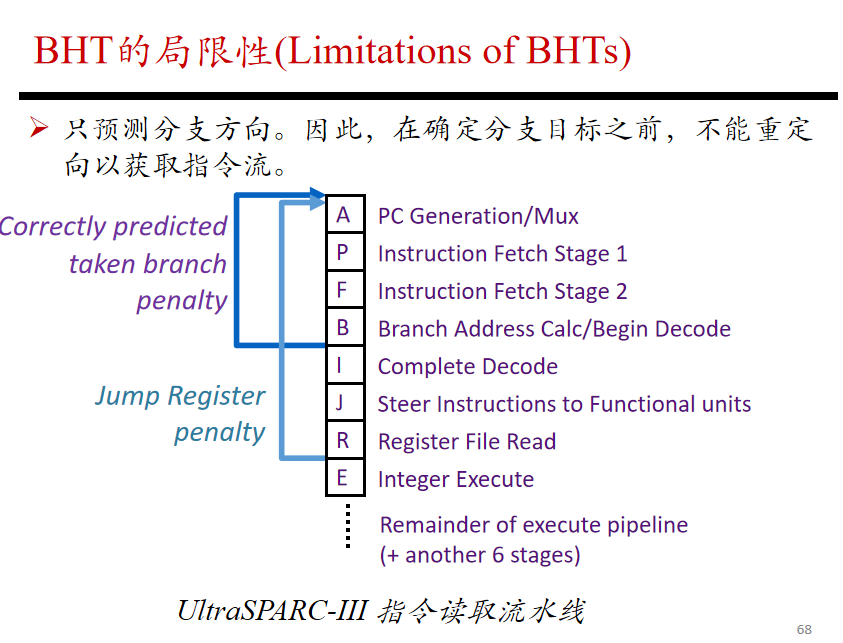

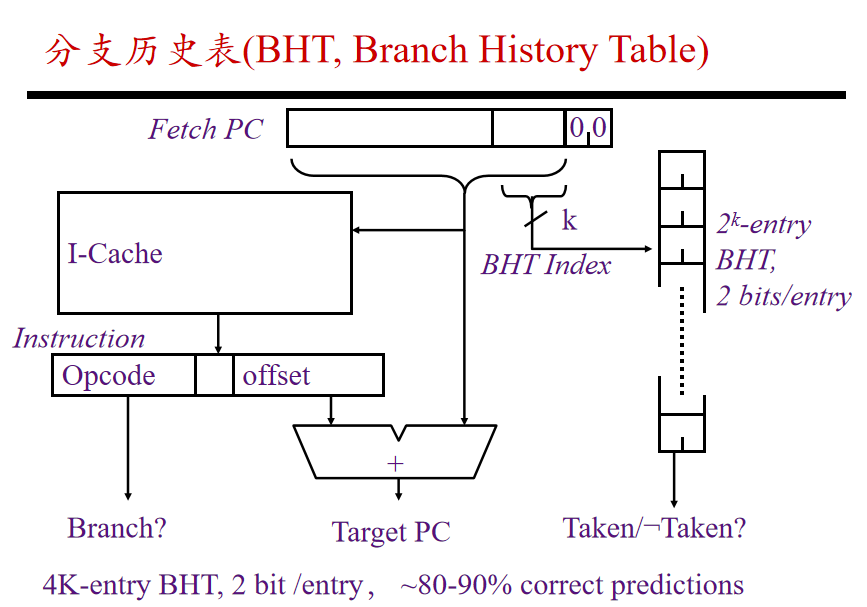

4.9 BHT 分支历史表

BHT,即 Branch History Table,用于记录分支历史方向。

基本过程:

text
用 PC 索引 BHT → 读出预测位 → 判断 taken / not taken

BHT 主要预测:

text
分支是否会跳转

但它只给方向,不直接给目标地址。

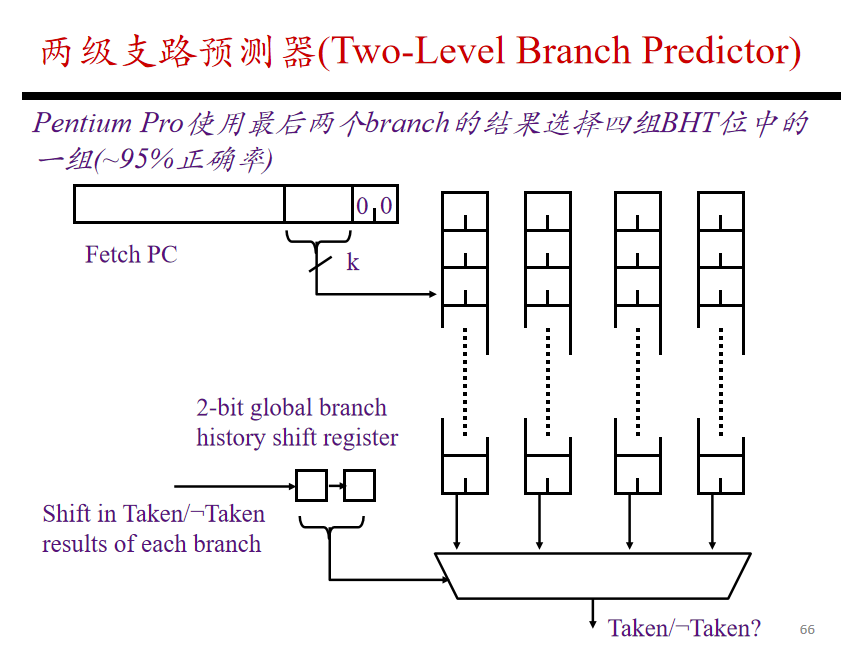

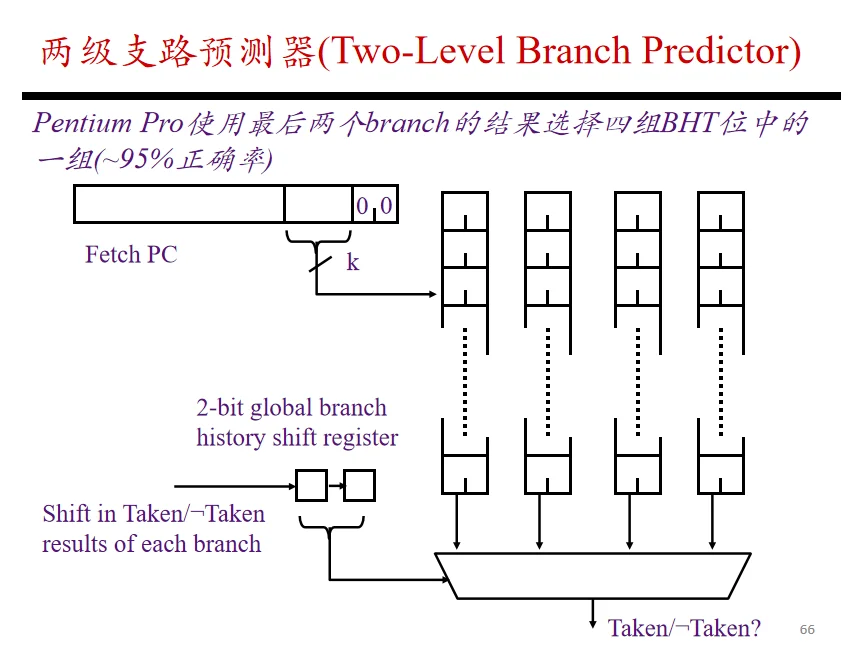

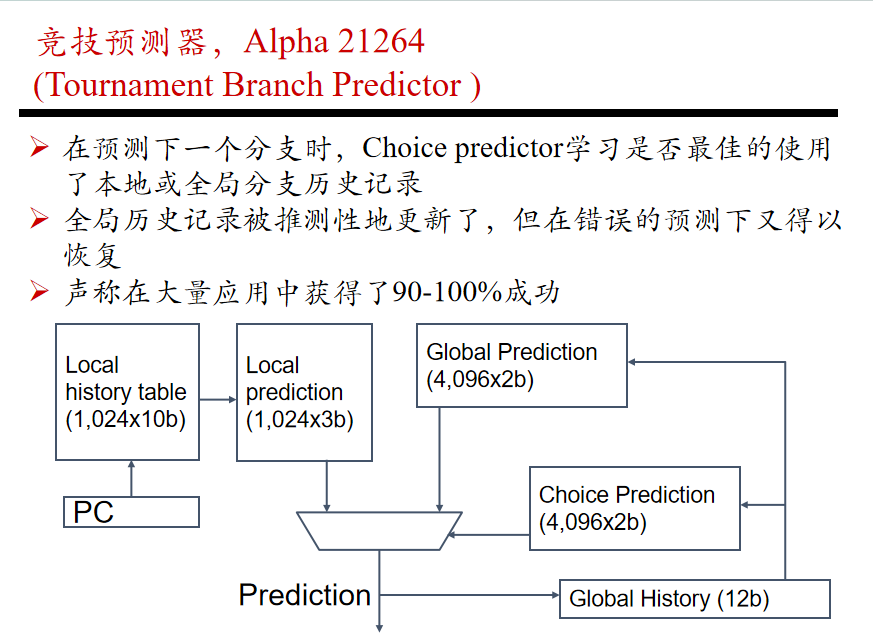

4.10 两级分支预测器

两级预测器利用更长的历史信息。

基本思想:

text
先记录最近几个分支的历史
再用历史模式选择对应的预测表项

它可以捕捉多个分支之间的相关性。

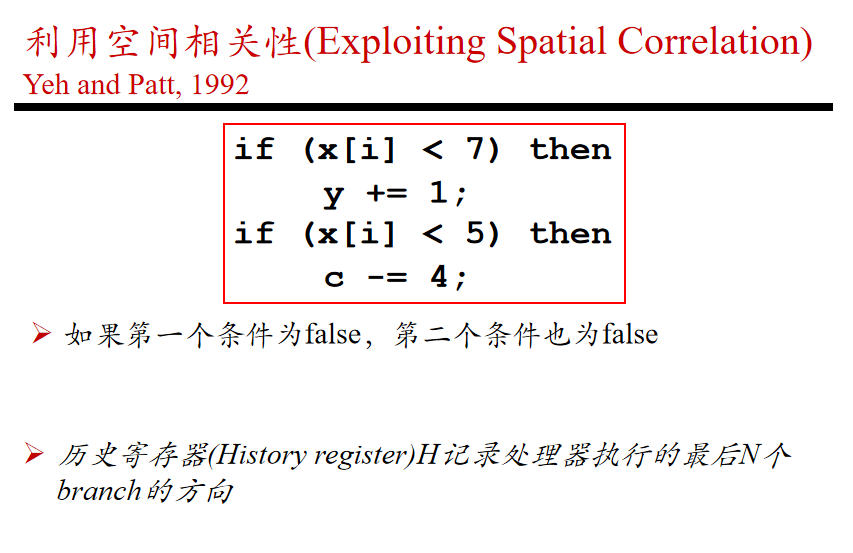

例如:

text
if (x[i] < 7)
if (x[i] < 5)

第一个条件的结果可能帮助预测第二个条件。

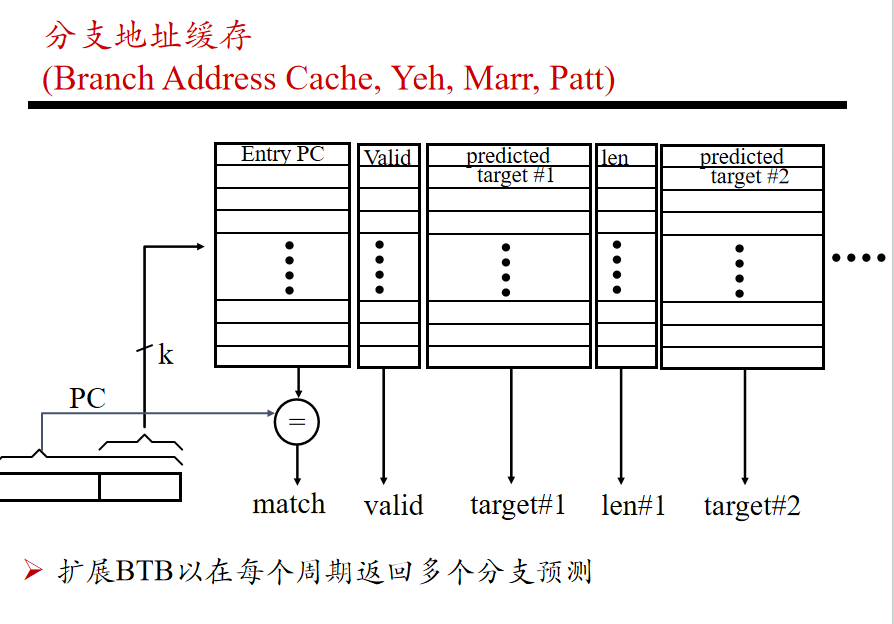

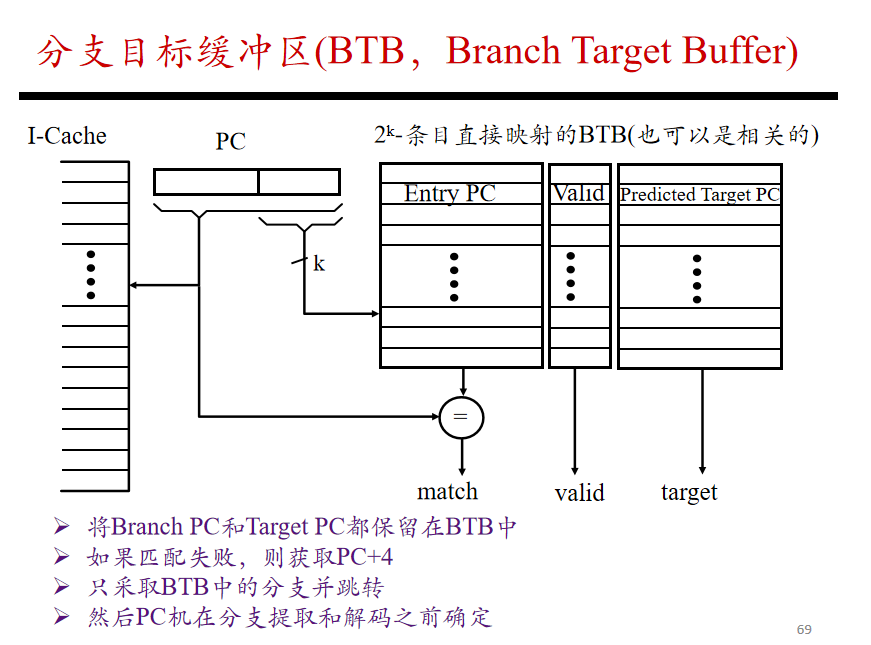

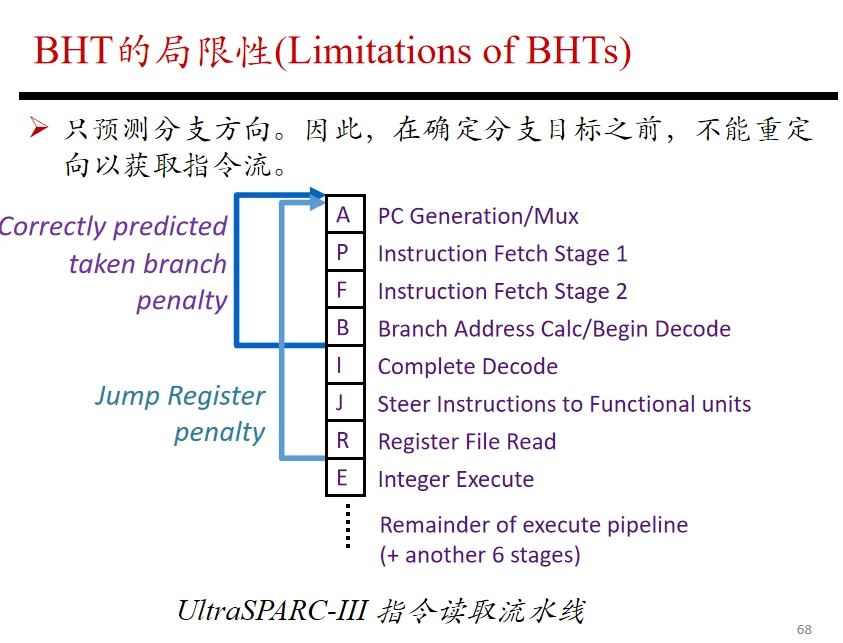

4.11 BTB 分支目标缓冲区

BTB,即 Branch Target Buffer。

BHT 只能预测方向,BTB 可以预测目标地址。

基本作用是:

text
如果当前 PC 命中 BTB,就直接给出预测跳转目标。

这样处理器不必等到分支解码或执行后才知道跳转地址。

BTB 对 taken branch 尤其重要。

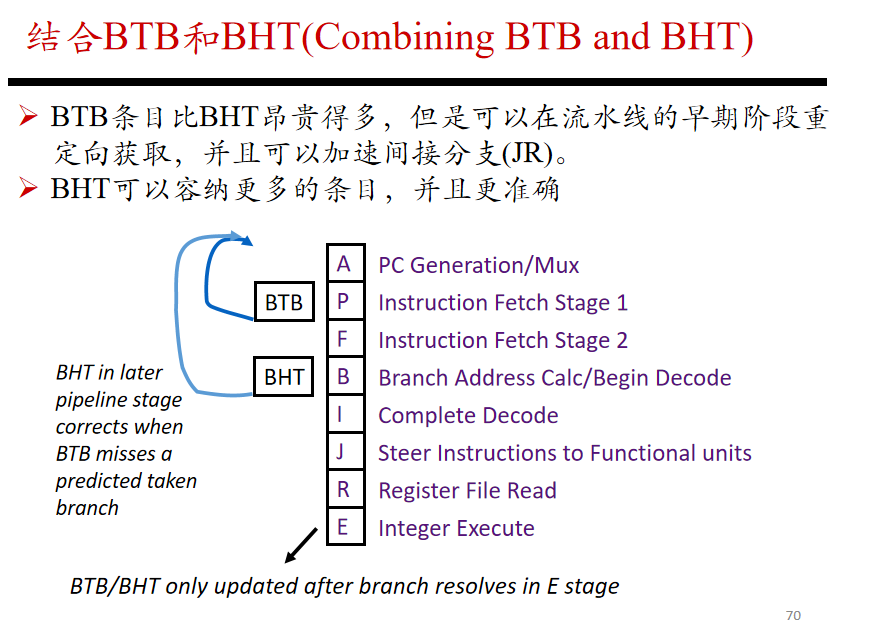

4.12 BTB 与 BHT 结合

BTB 和 BHT 功能不同:

结构主要作用
BHT预测分支方向
BTB预测分支目标地址

BTB 更贵,容量通常较小,但能更早重定向取指。

BHT 更便宜,容量可以更大,方向预测更灵活。

现代处理器通常结合使用二者。

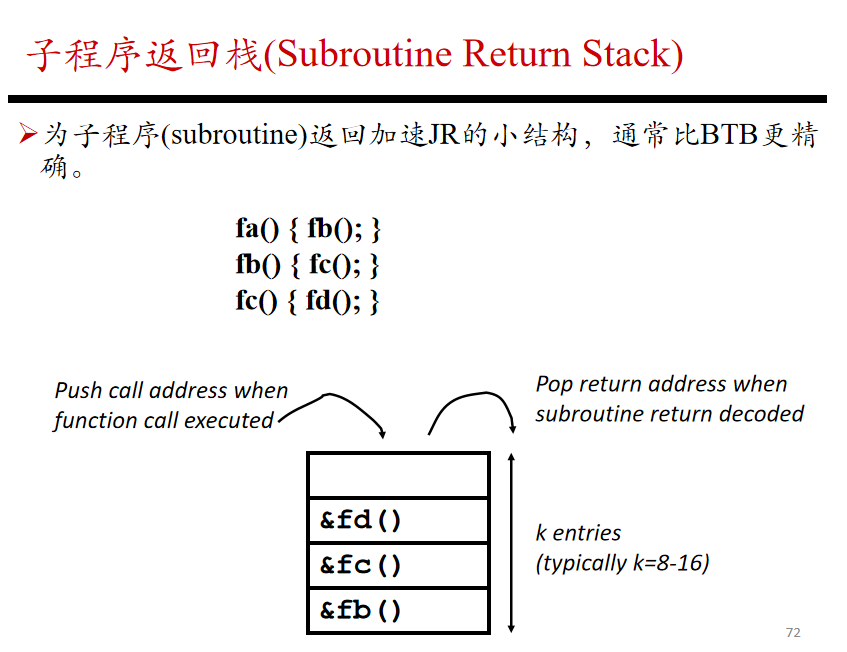

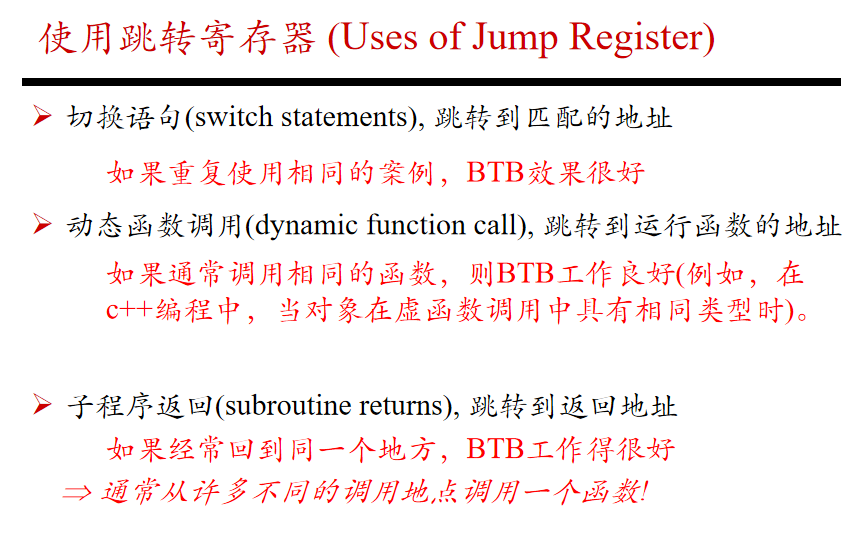

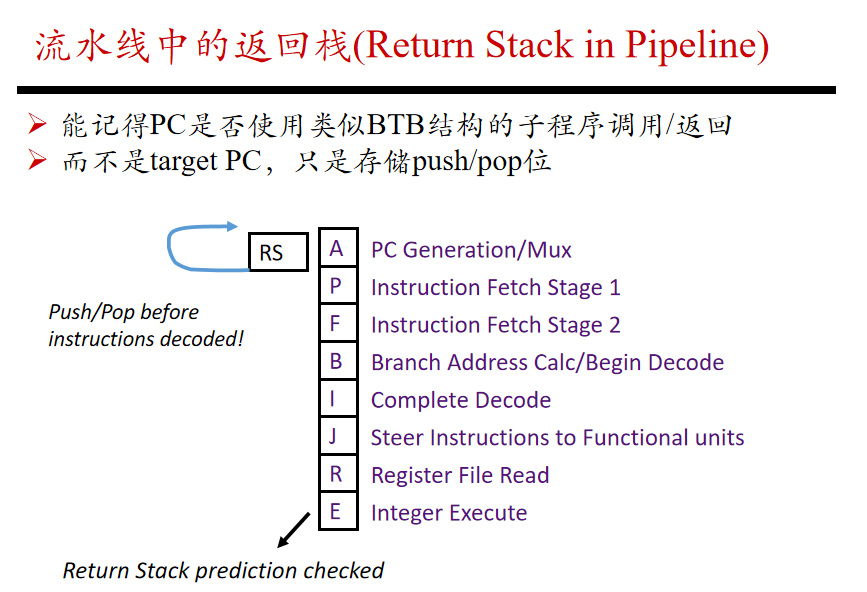

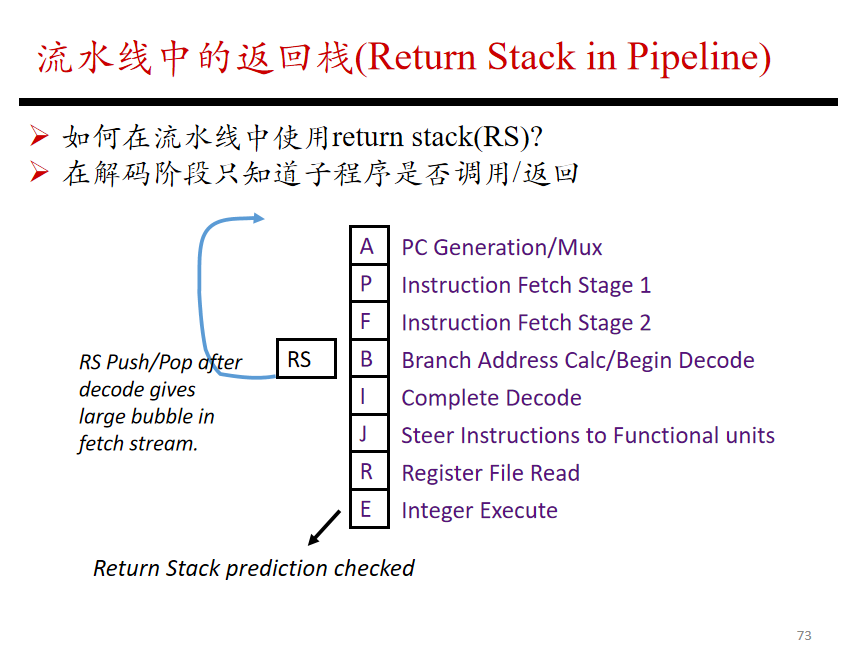

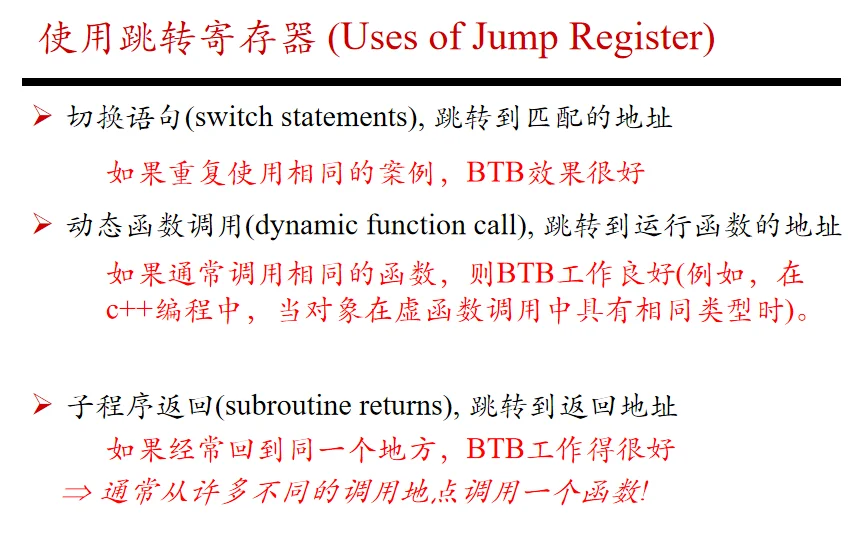

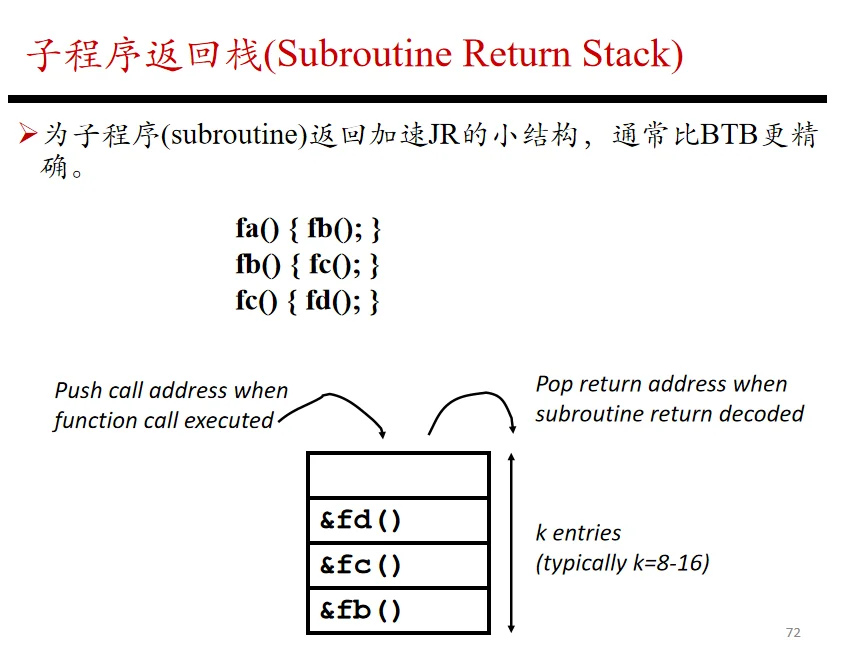

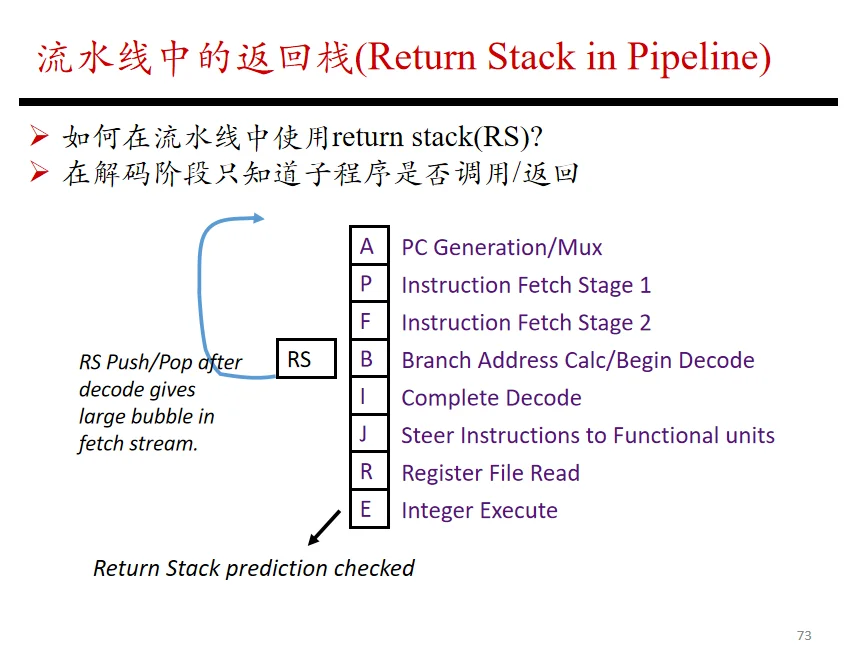

4.13 跳转寄存器与返回栈

有些跳转目标不是立即数,而是寄存器中的地址。

典型场景:

  • switch 语句;
  • 动态函数调用;
  • 子程序返回。

其中函数返回比较特殊。

同一个函数可能从很多地方被调用,所以返回地址变化频繁。

因此处理器使用 Return Stack

text
函数调用时 push 返回地址
函数返回时 pop 返回地址

它通常比普通 BTB 更适合预测函数返回。

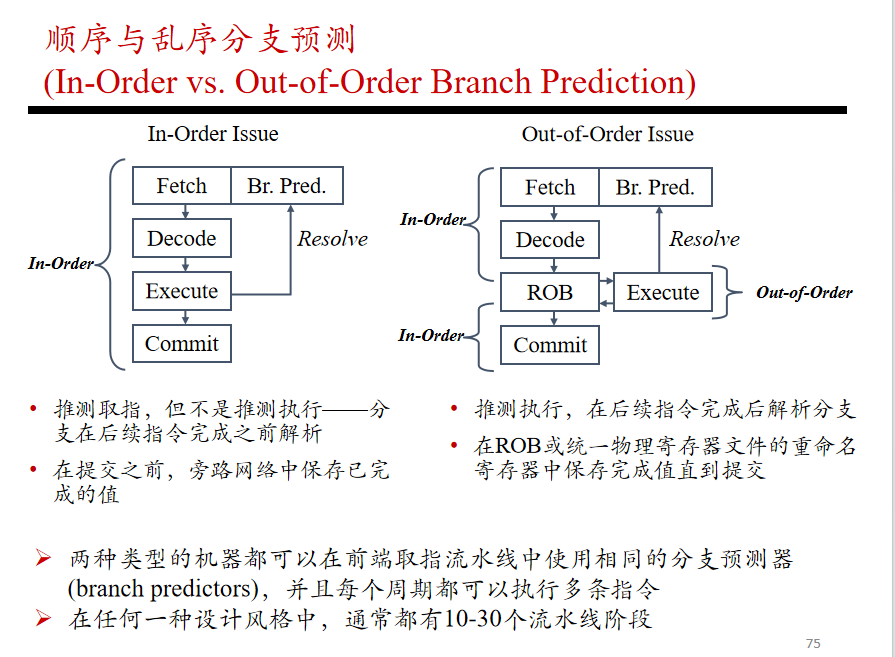

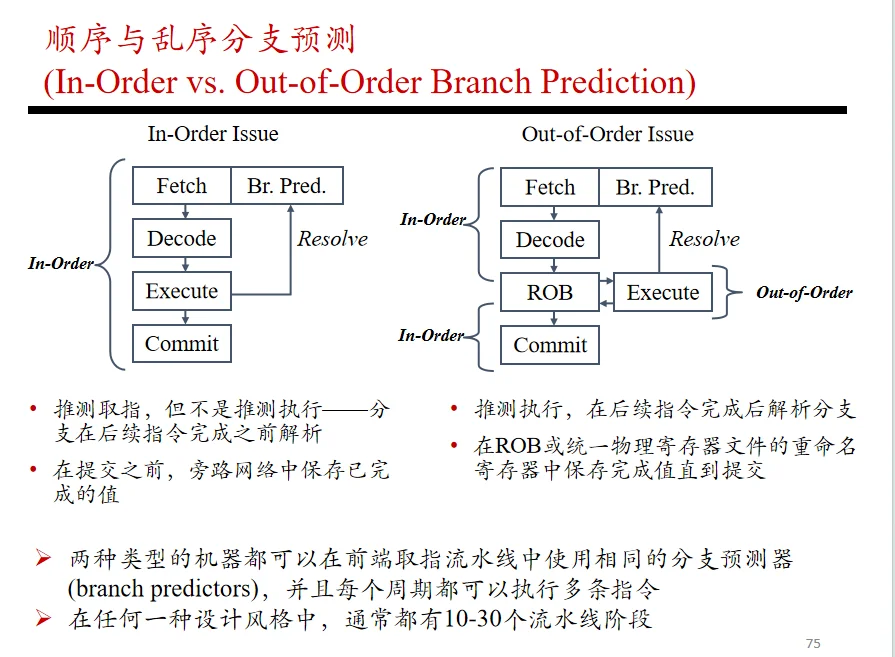

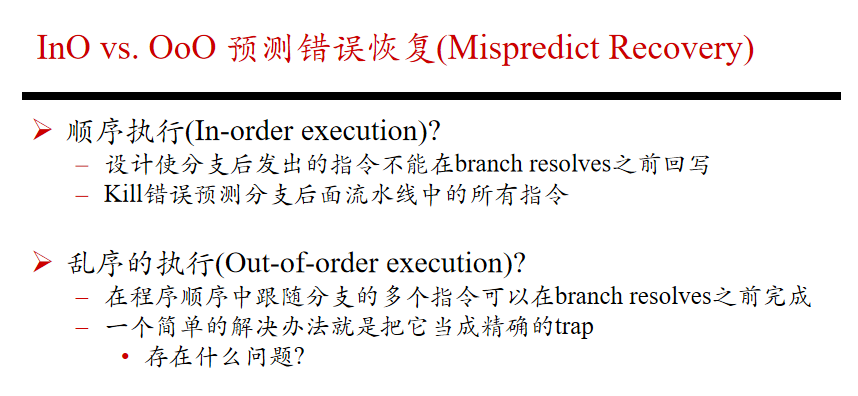

4.14 顺序与乱序机器中的分支预测

顺序处理器和乱序处理器都需要分支预测。

两者前端可以使用类似的预测器。

区别在于错误恢复:

类型错误预测恢复
顺序执行清除分支后的流水线指令
乱序执行还要恢复 ROB、Rename Table、推测状态

乱序机器中,分支后的指令可能已经执行完成,所以恢复机制更复杂。

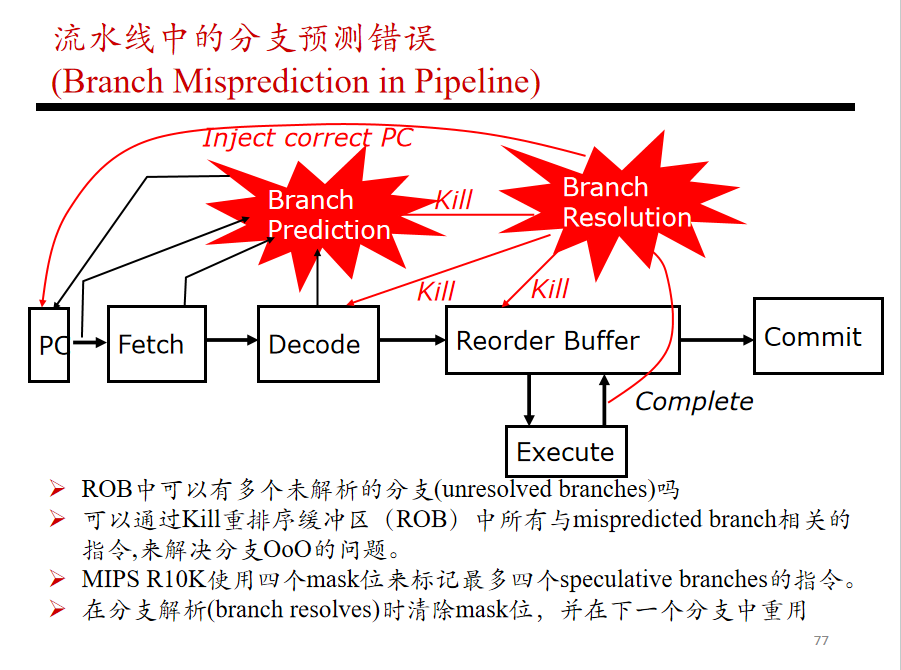

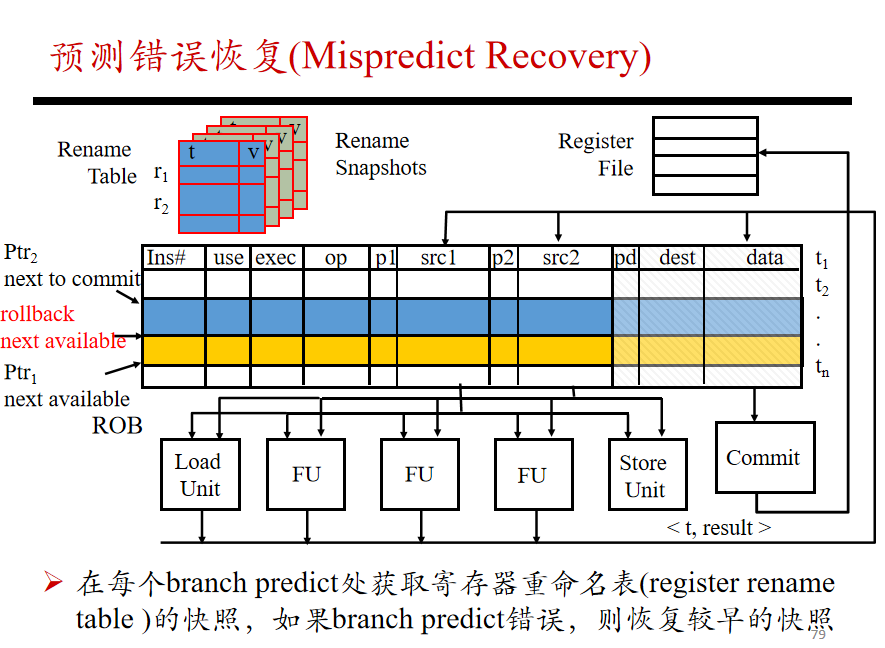

4.15 分支预测错误恢复

预测错误时,处理器需要:

  • 清除错误路径上的指令;
  • 恢复正确 PC;
  • 恢复 ROB 状态;
  • 恢复 Rename Table;
  • 重新从正确地址取指。

简单理解:

text
预测正确 → 继续执行
预测错误 → Kill 错误路径,恢复正确状态

为了快速恢复,处理器可能在每个未解析分支处保存 Rename Table 快照。






第四部分总结

分支预测的核心机制是:

text
提前预测分支方向和目标地址 → 沿预测路径继续取指执行 → 错了再恢复

它的作用是:

  • 减少控制冒险带来的流水线停顿;
  • 提高前端取指连续性;
  • 降低深流水线中的分支惩罚;
  • 支持 OoO 和超标量处理器持续供给指令。

它的代价是:

  • 需要预测表结构;
  • 需要错误恢复机制;
  • 预测错误会浪费大量执行资源;
  • OoO 中恢复逻辑更复杂。

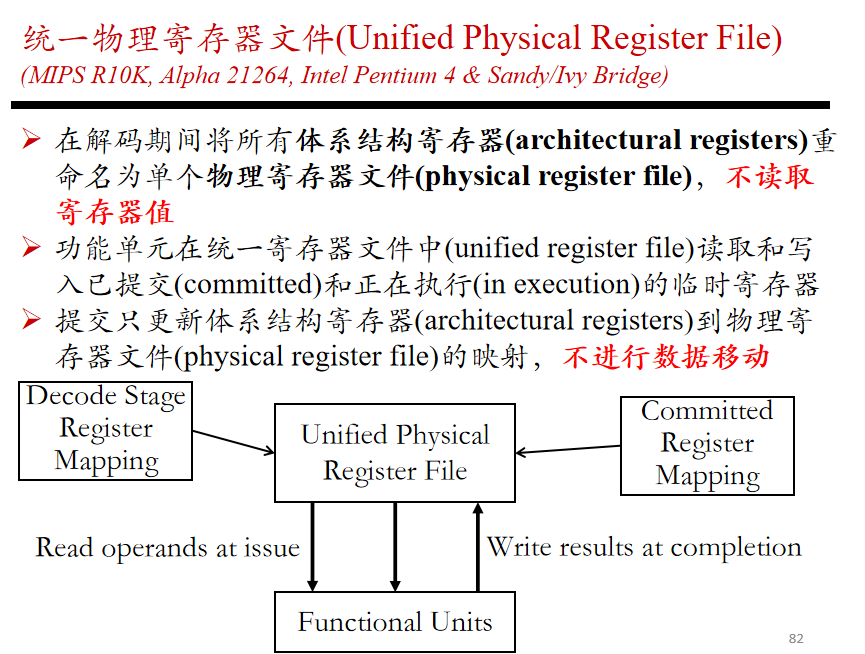

5. 统一物理寄存器文件

Unified Physical Register File

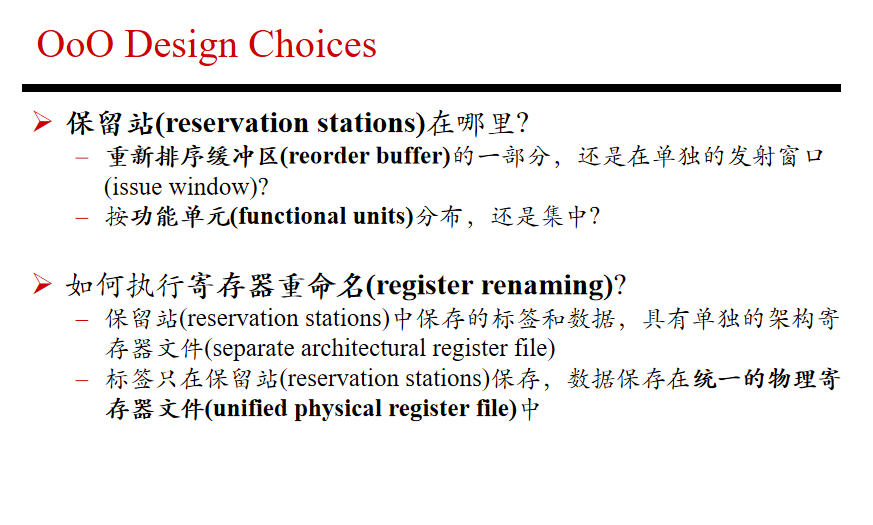

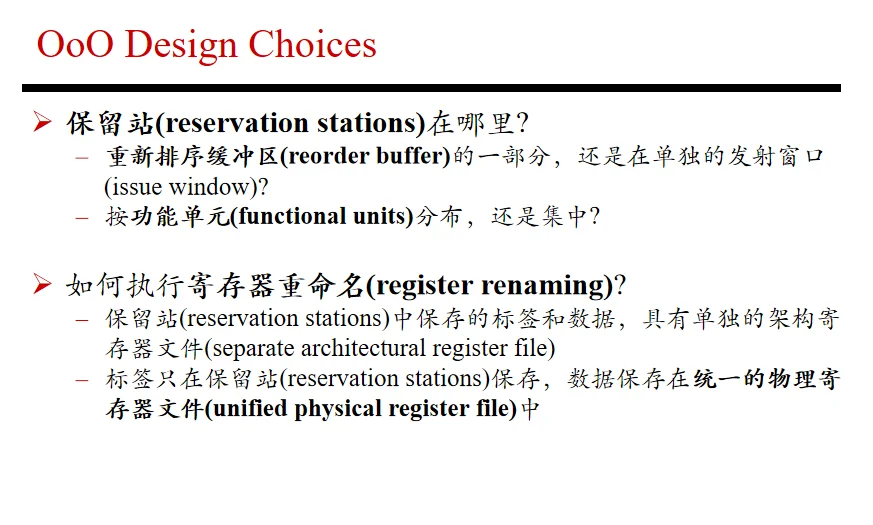

5.1 OoO 设计选择

乱序处理器有多个实现选择,主要包括:

问题选择
保留站放在哪里集中式 Issue Window 或分布式 Reservation Station
ROB 是否保存数据ROB 保存结果,或只保存状态信息
重命名如何实现ROB 标签重命名,或物理寄存器重命名

统一物理寄存器文件属于后者: 数据主要放在物理寄存器文件中,而不是 ROB 中。



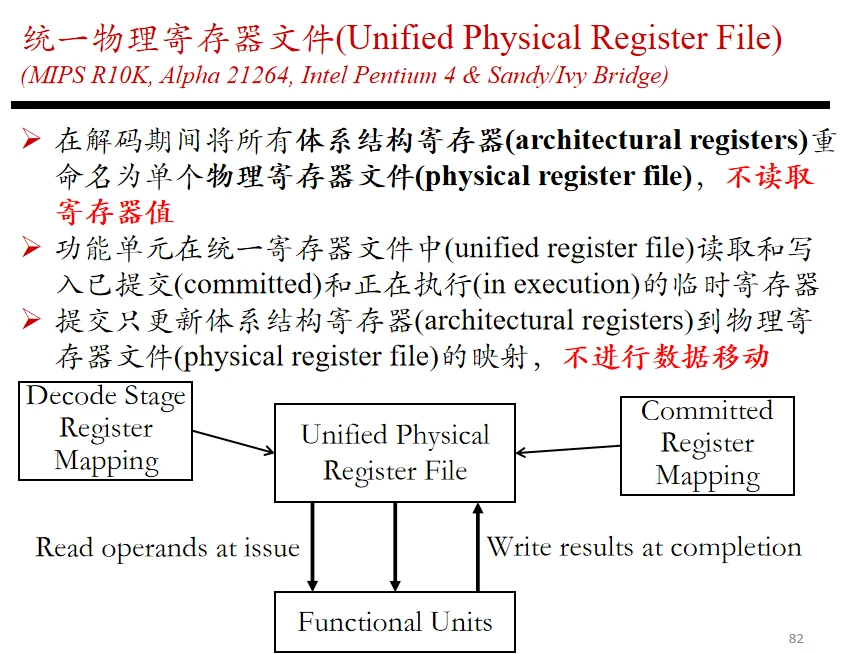

5.2 统一物理寄存器文件思想

UPRF 的核心思想是:

text
架构寄存器名 → 物理寄存器名

例如:

text
x1 → P8
x3 → P7
x6 → P5

执行单元不再直接使用 x1、x2、x3 这类架构寄存器,而是使用 P0、P1、P2 这类物理寄存器。

这样做的好处是:

  • 消除 WAR;
  • 消除 WAW;
  • 支持更多临时结果;
  • 减少 ROB 中的数据移动。

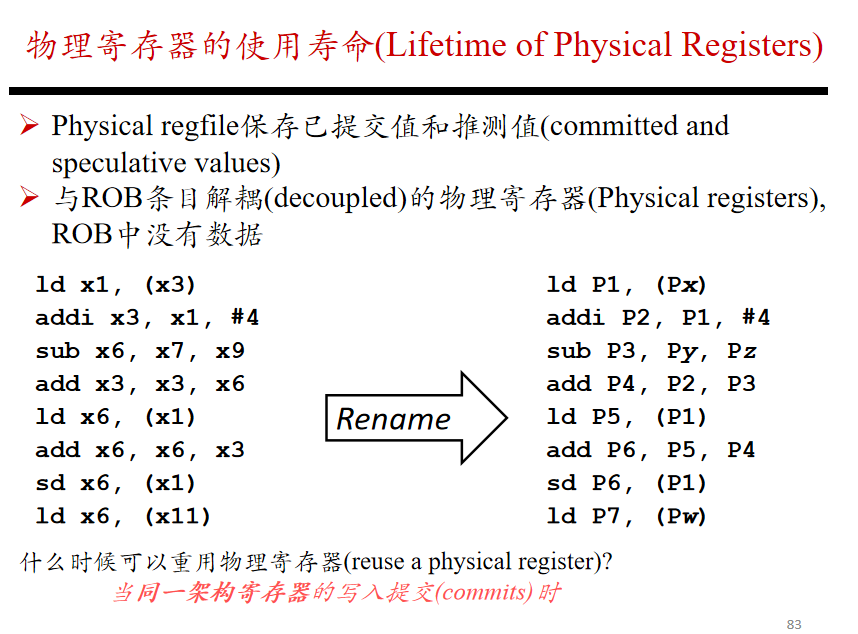

5.3 物理寄存器生命周期

物理寄存器文件同时保存两类值:

类型含义
Committed value已经提交的正确体系结构状态
Speculative value乱序执行产生的临时结果

物理寄存器不能在结果刚写完时立即释放。

它必须等到新的映射安全提交后,旧物理寄存器才可以回收。

核心规则:

text
当同一架构寄存器的新写入提交后,旧物理寄存器才能释放。

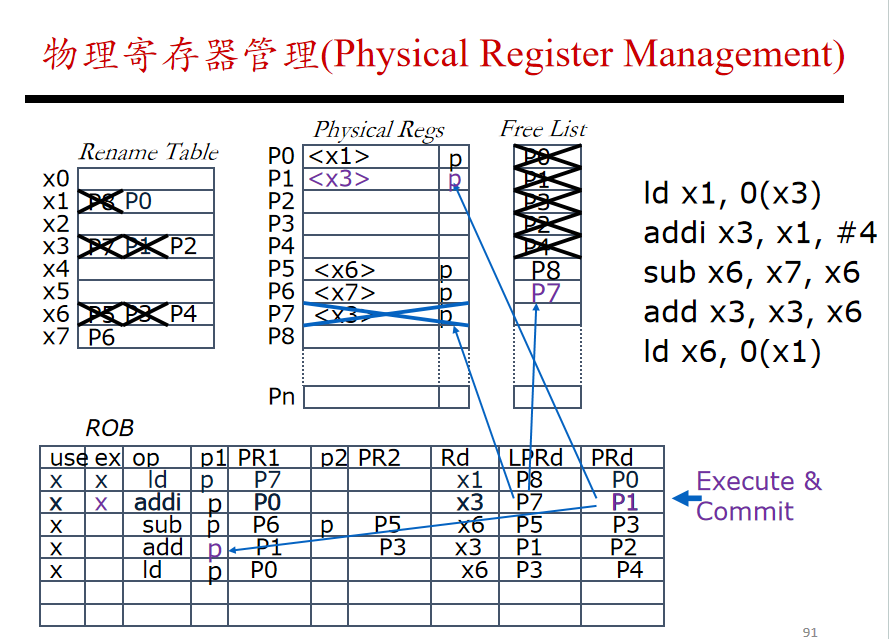

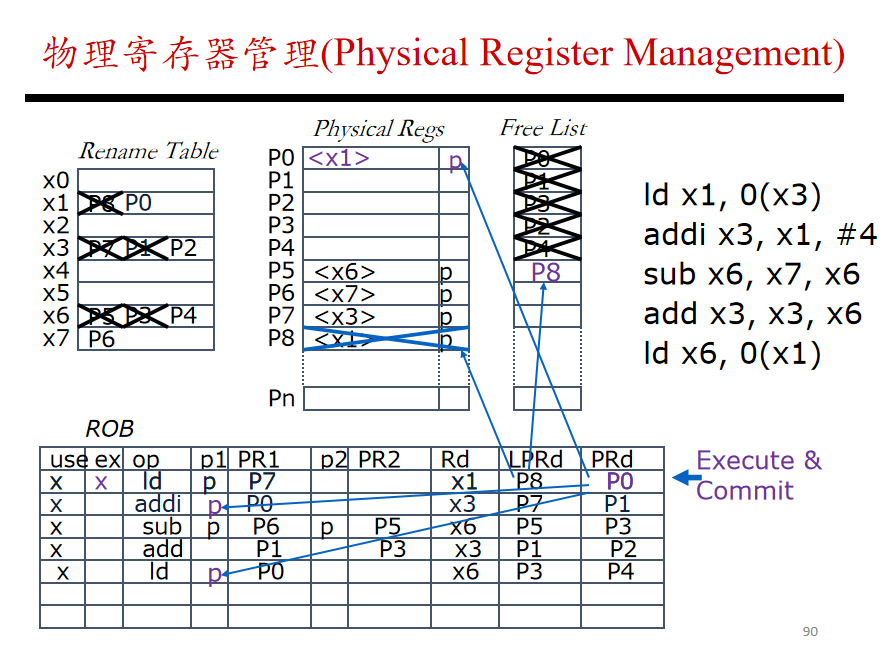

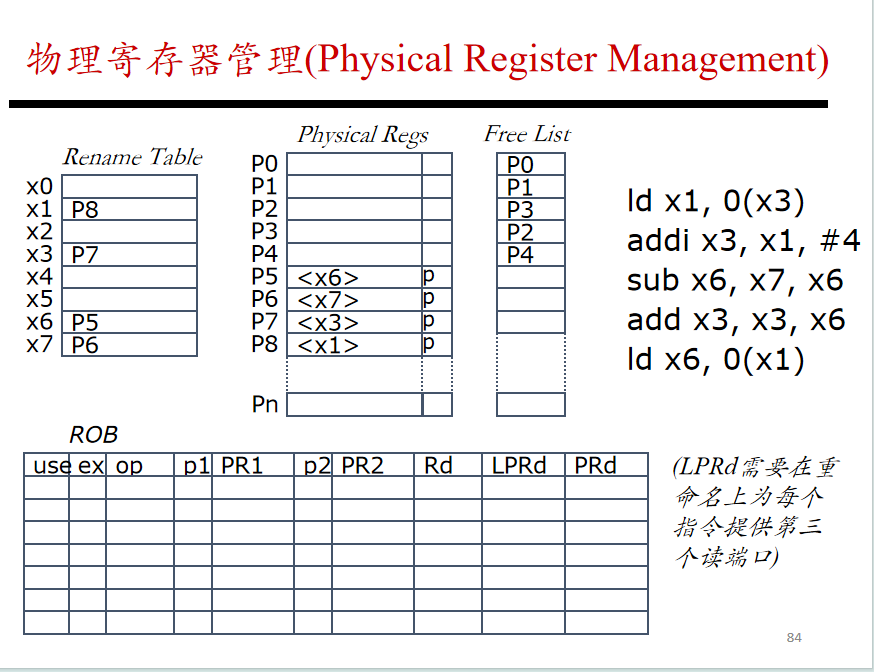

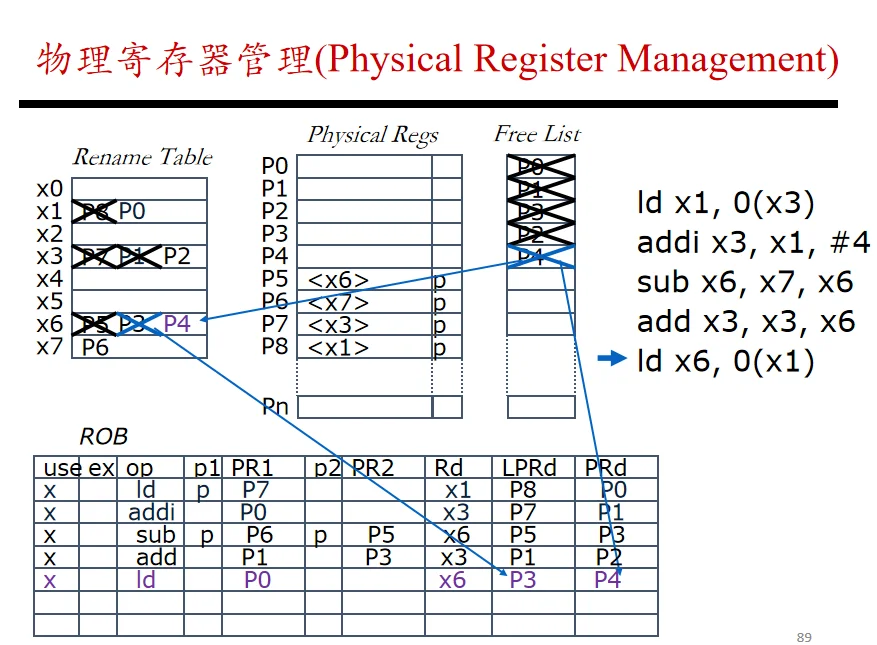

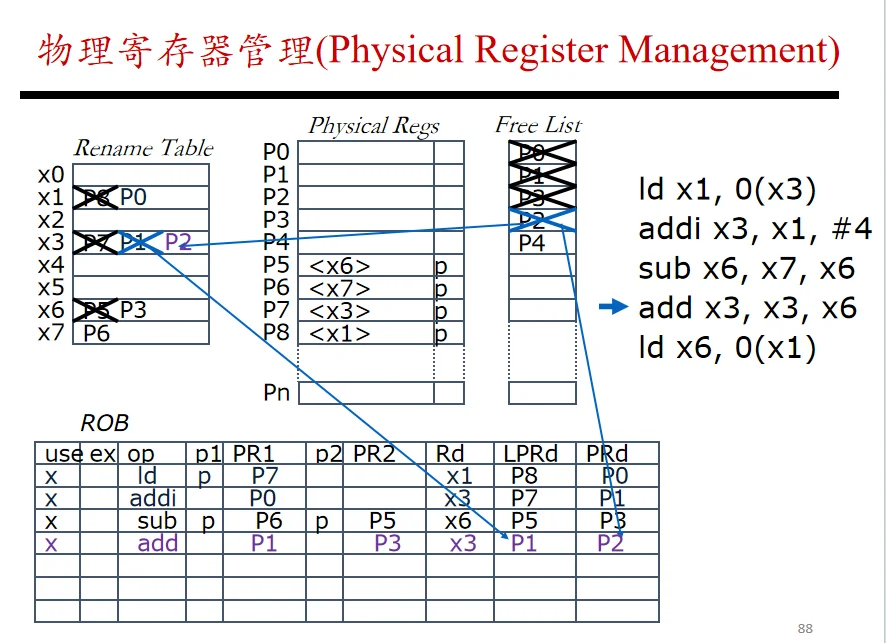

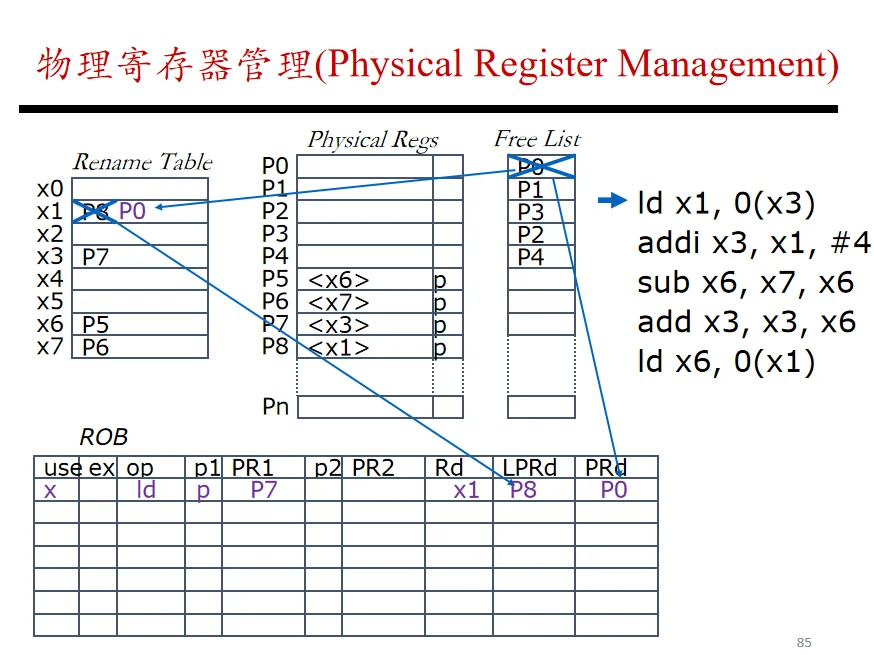

5.4 物理寄存器管理

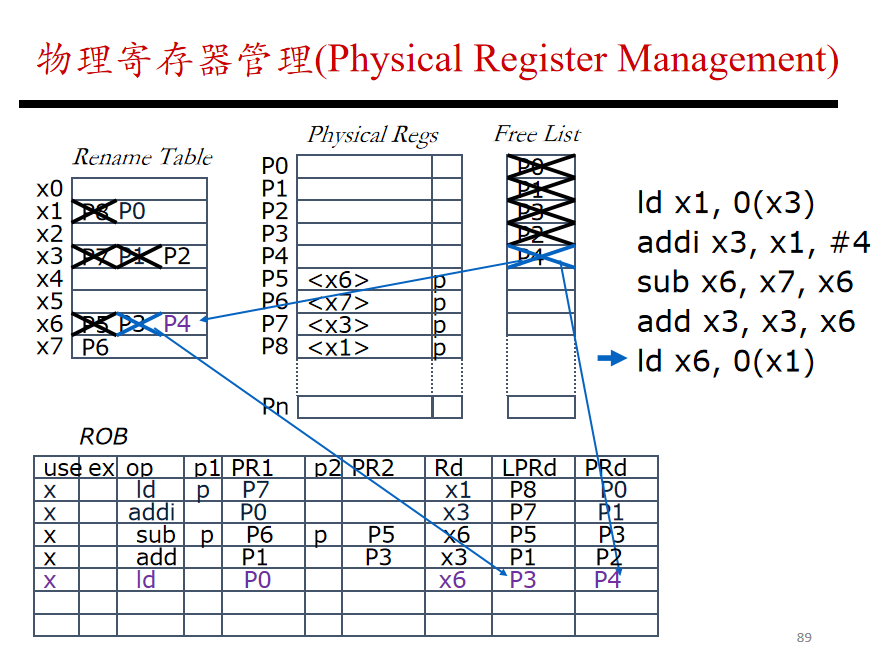

物理寄存器管理主要依靠三个结构:

结构作用
Rename Table记录架构寄存器当前对应哪个物理寄存器
Free List记录哪些物理寄存器可分配
ROB记录指令顺序、提交状态和旧映射信息

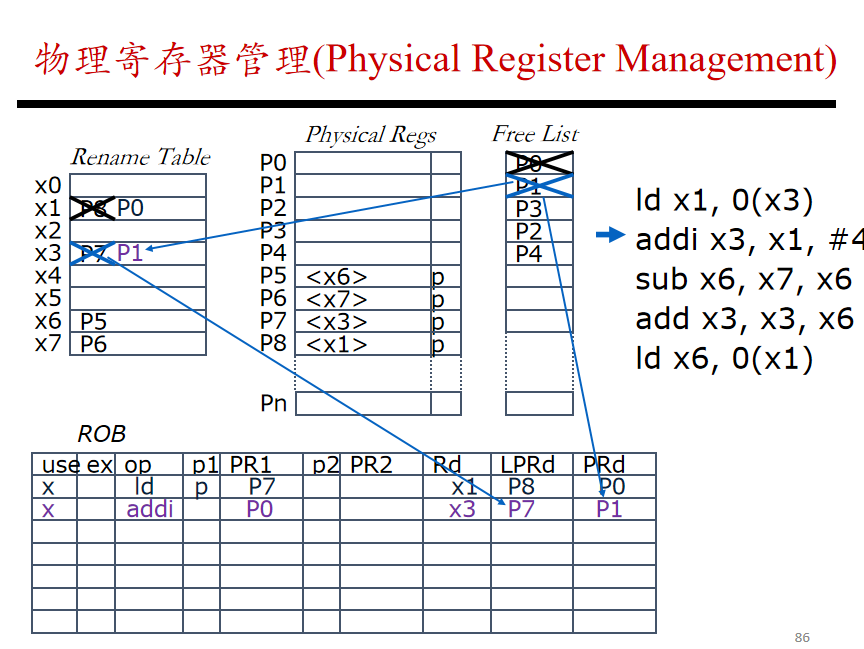

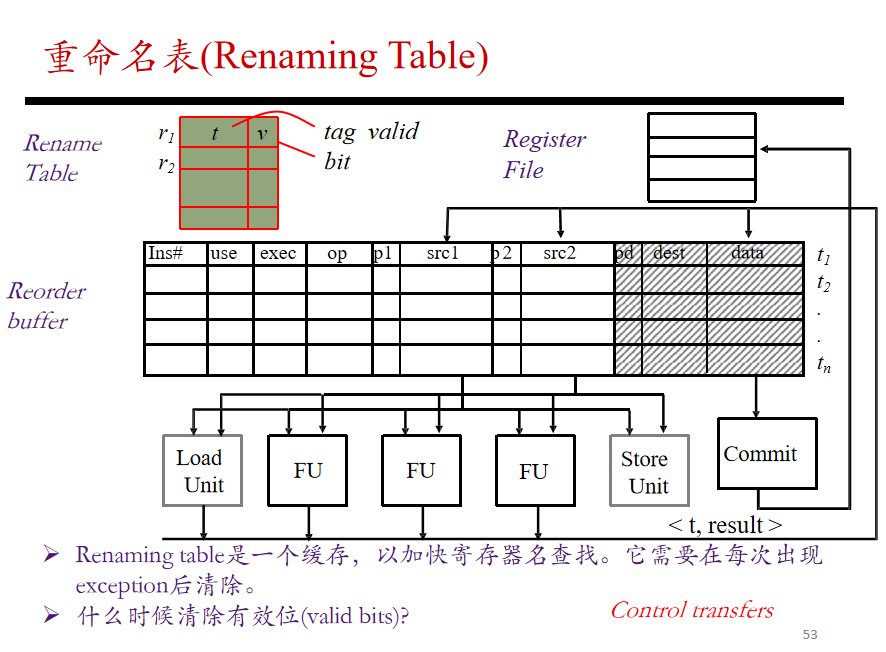

重命名一条写寄存器指令时:

text
从 Free List 取一个新物理寄存器
更新 Rename Table
在 ROB 中记录旧物理寄存器

ROB 中通常需要保存:

字段含义
Rd架构目的寄存器
PRd新分配的物理寄存器
LPRd旧的物理寄存器

LPRd 的作用是: 等新指令提交后,把旧物理寄存器释放。

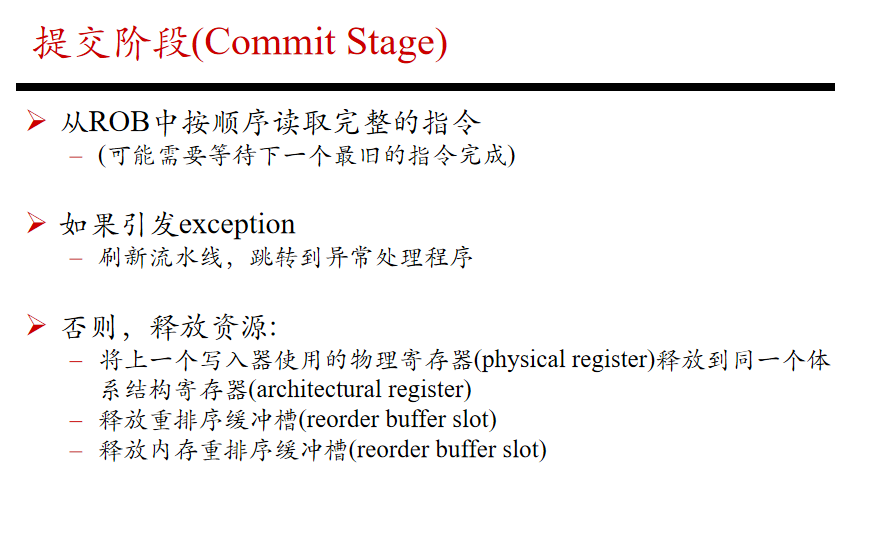

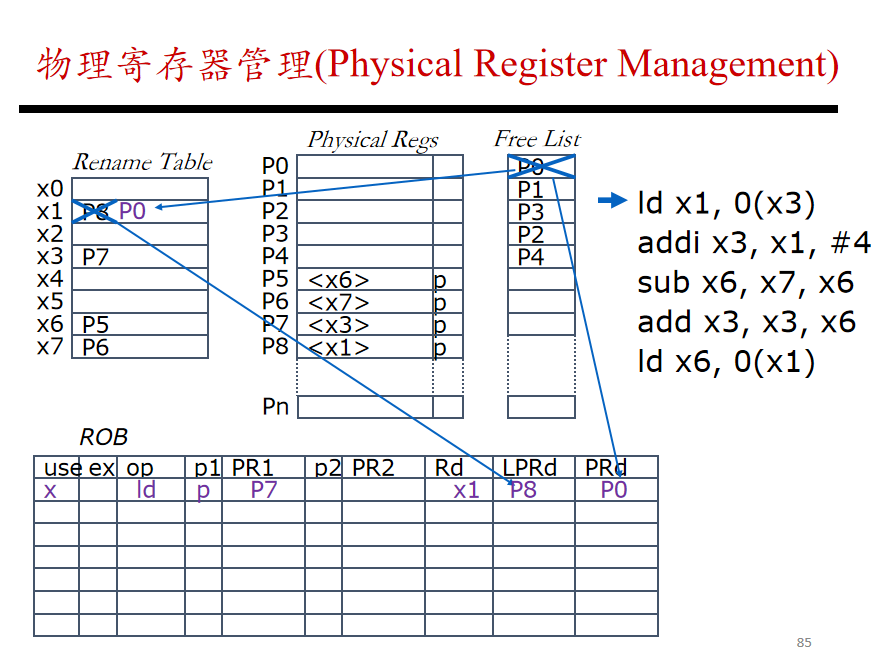

5.5 提交时释放旧物理寄存器

假设原来:

text
x3 → P7

现在有一条新指令写 x3,重命名为:

text
x3 → P1

此时:

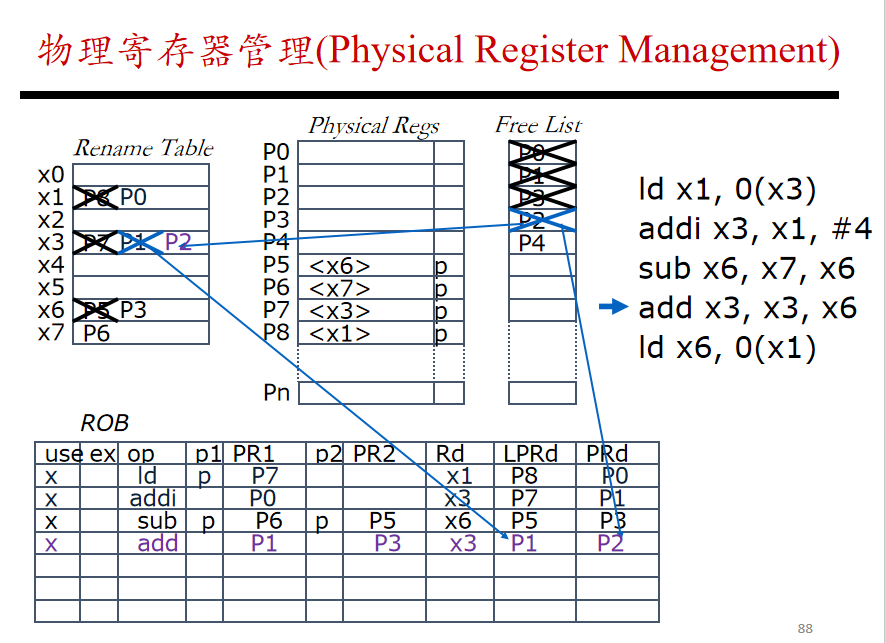

  • P1 是新值;
  • P7 是旧值;
  • P7 不能立刻释放。

只有当写 x3 的这条指令顺序提交后,说明新映射已经成为正式状态,P7 才能回到 Free List。

核心逻辑是:

text
执行完成 ≠ 可以释放旧寄存器
顺序提交后才可以释放旧寄存器

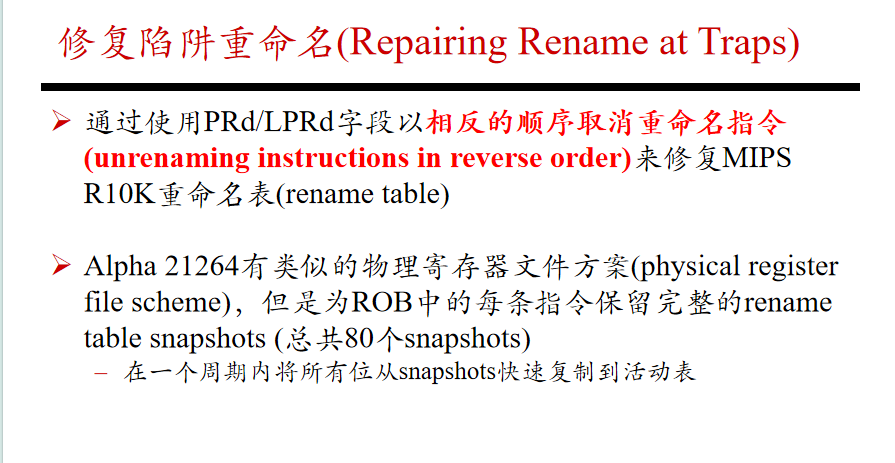

5.6 异常时修复重命名状态

如果发生异常或分支预测错误,需要恢复 Rename Table。

常见方法有两类:

方法思路
逆序恢复根据 ROB 中的 PRd / LPRd 反向撤销重命名
快照恢复在分支处保存 Rename Table snapshot,错误时直接恢复

例如:

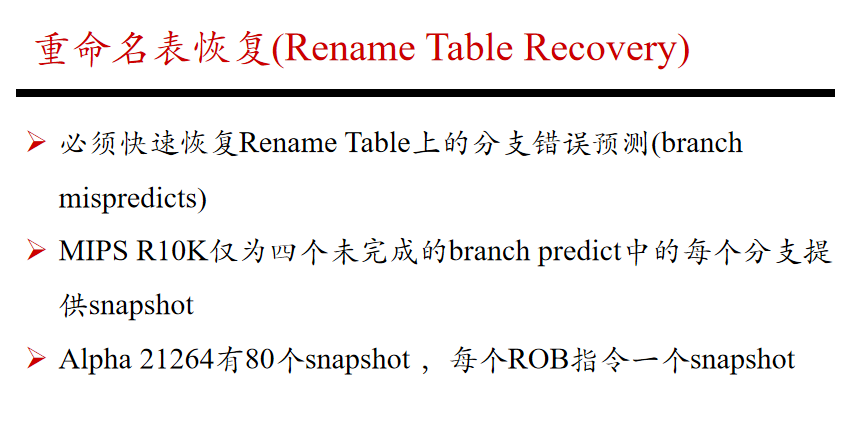

  • MIPS R10K 使用旧映射信息修复 Rename Table;
  • Alpha 21264 保存大量 Rename Table 快照,恢复更快。

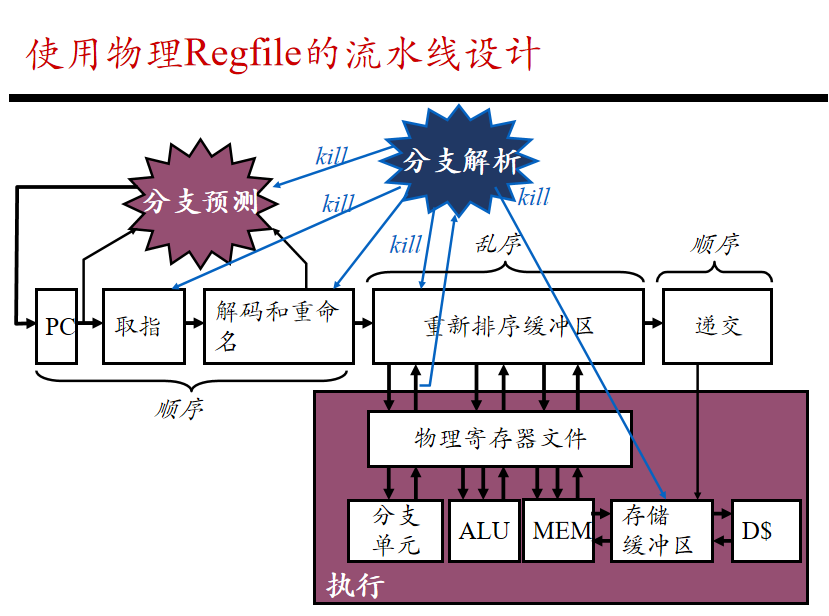

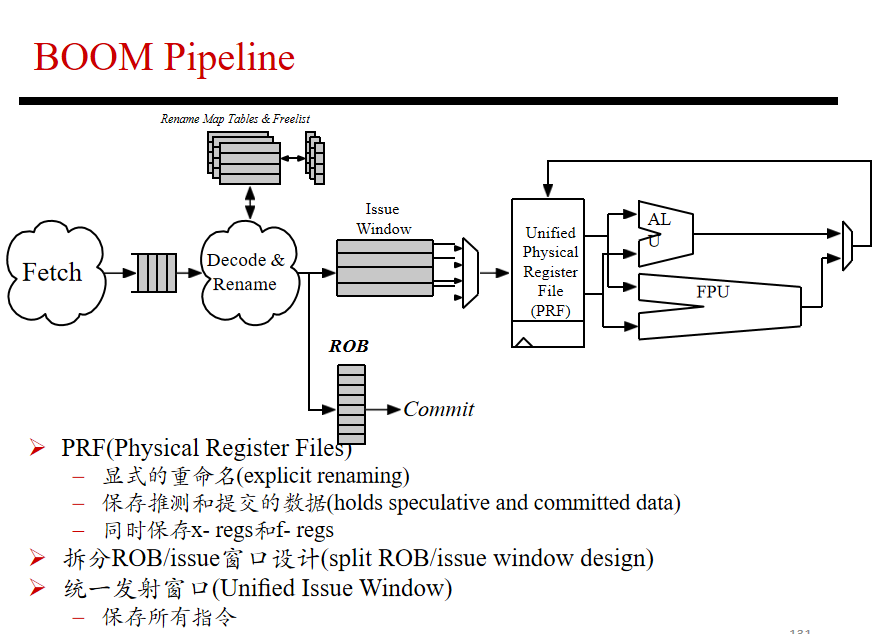

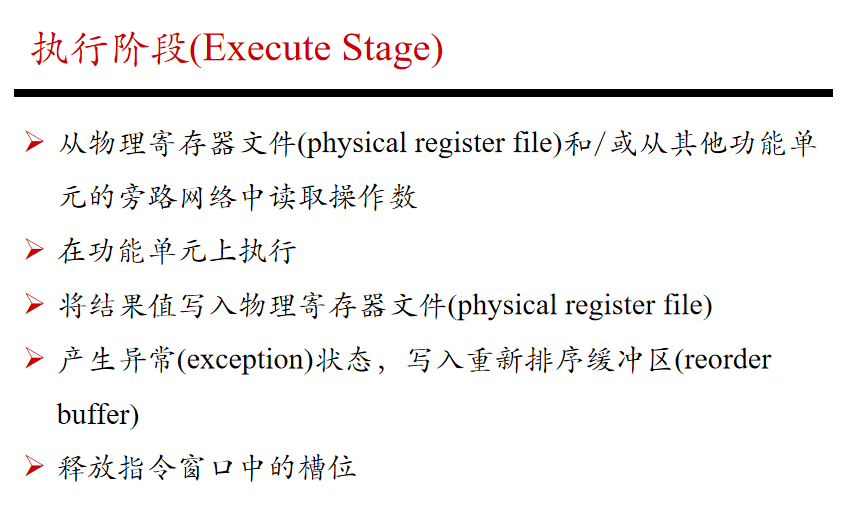

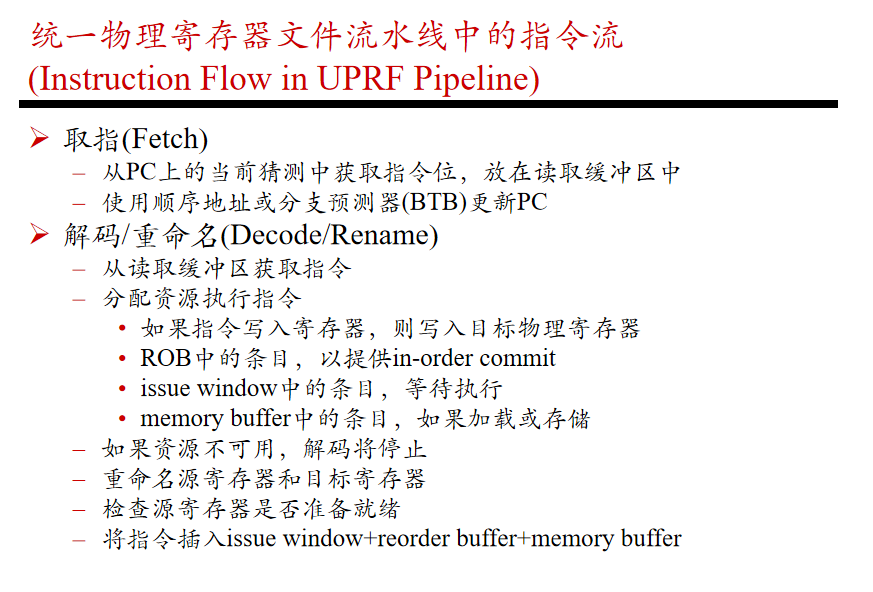

5.7 使用物理 Regfile 的流水线设计

使用 UPRF 后,流水线大致分为:

text
Fetch → Decode/Rename → Issue → Execute → Commit

其中:

  • Fetch:按预测 PC 取指;
  • Decode/Rename:把架构寄存器转换成物理寄存器;
  • Issue:选择源操作数已准备好的指令;

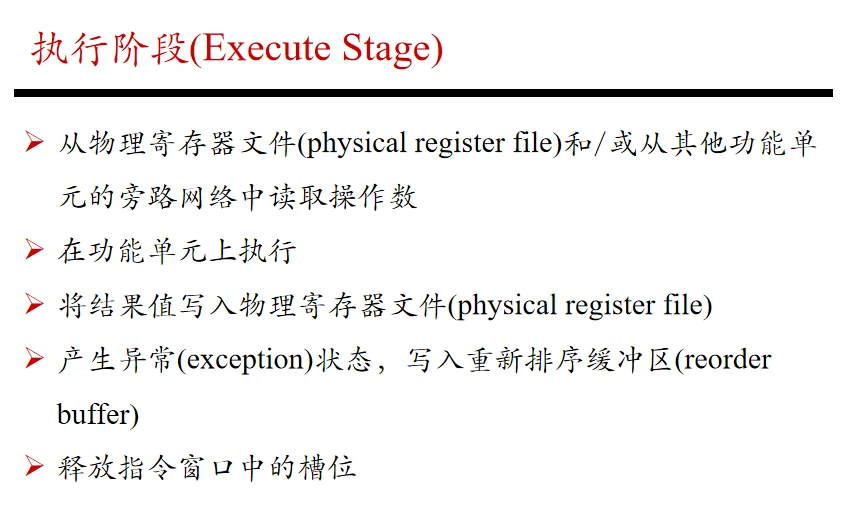

  • Execute:功能单元读取 / 写入物理寄存器;
  • Commit:按顺序更新架构映射并释放旧寄存器。

关键点是:

text
执行可以乱序,提交仍然顺序。

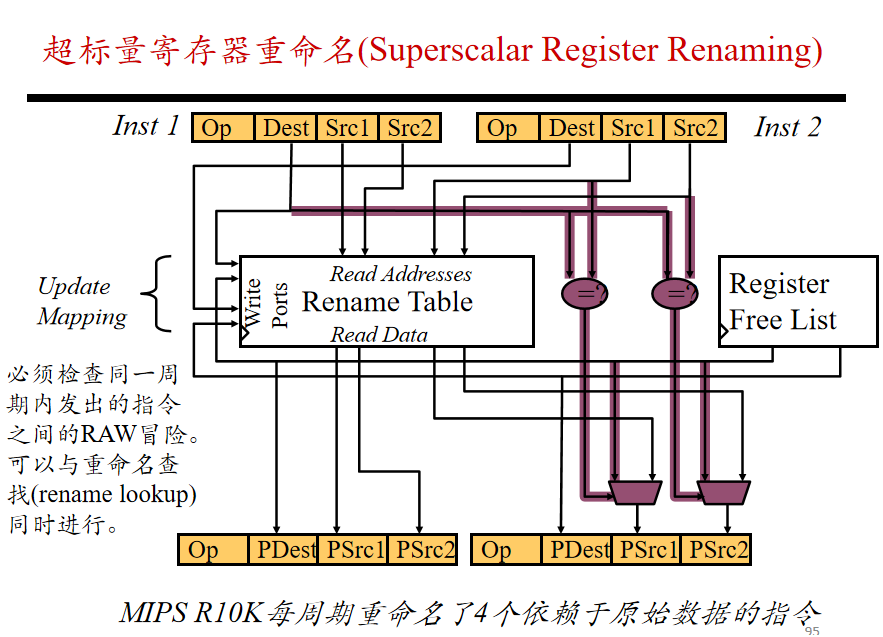

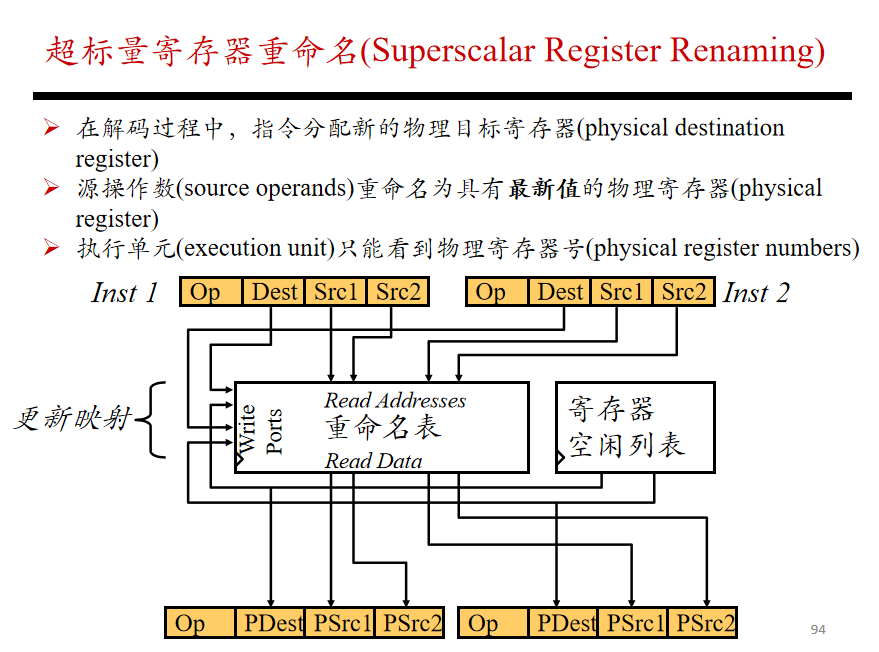

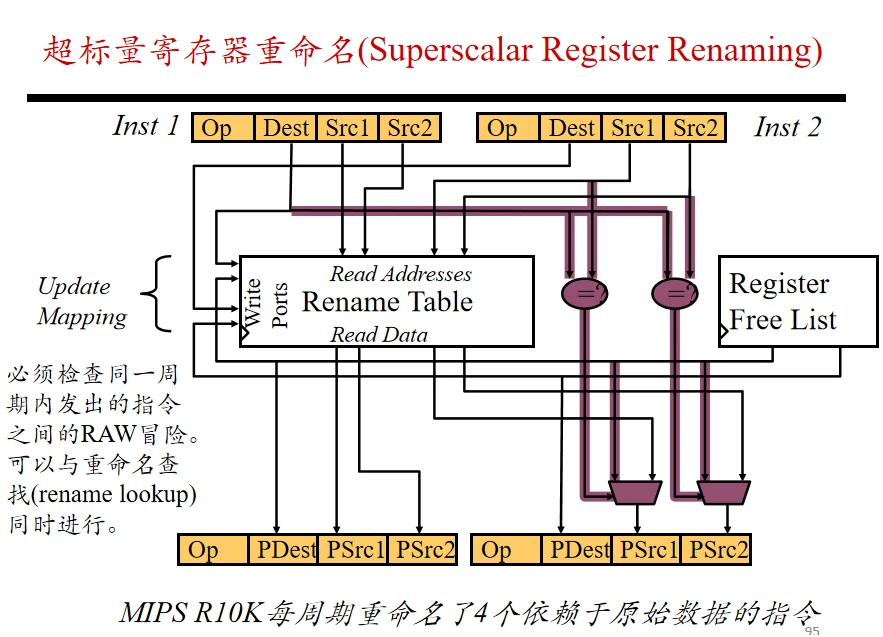

5.8 超标量寄存器重命名

超标量处理器每周期可能同时重命名多条指令。

这会带来一个额外问题:

text
同一周期内的指令之间也可能存在 RAW 依赖。

例如:

text
add x1, x2, x3
sub x4, x1, x5

如果这两条指令同周期重命名,第二条必须看到第一条刚刚产生的新物理寄存器映射。

因此,超标量重命名需要:

  • 同时分配多个物理寄存器;
  • 检查同周期指令之间的依赖;
  • 保证后面指令使用最新映射;
  • 多端口读取 Rename Table 和 Free List。




第五部分总结

统一物理寄存器文件的核心机制是:

text
架构寄存器重命名为物理寄存器
物理寄存器保存提交值和推测值
ROB 负责顺序提交和旧寄存器释放

它的作用是:

  • 消除 WAR / WAW 名称依赖;
  • 支持更多乱序临时结果;
  • 减少 ROB 中的数据移动;
  • 提高乱序执行效率;
  • 适合超标量处理器。

它的代价是:

  • 需要 Rename Table;
  • 需要 Free List;
  • 需要更多物理寄存器;
  • 需要复杂的恢复机制;
  • 超标量重命名逻辑更复杂。

6. 其他优化与注意事项

Additional Optimization Methods

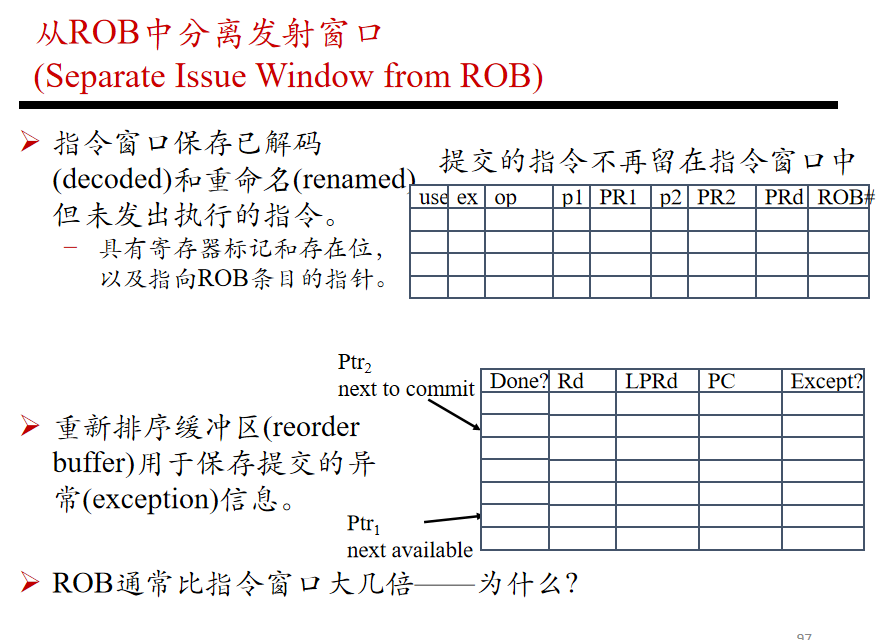

6.1 ROB 与 Issue Window 分离

ROB 主要负责:

  • 保存指令顺序;
  • 支持顺序提交;
  • 保存异常信息。

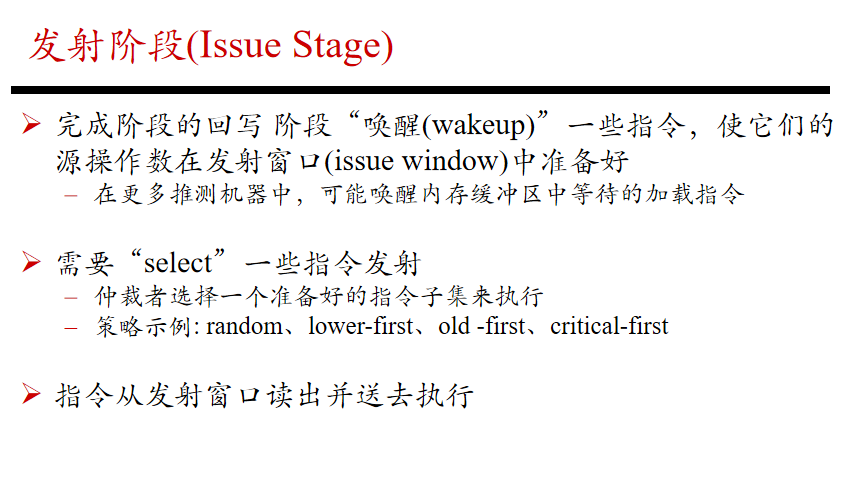

Issue Window 主要负责:

  • 保存已解码、已重命名、但尚未发射的指令;
  • 等待操作数准备;
  • 选择可执行指令发射。

所以两者分工不同:

结构作用
ROB保证顺序提交和精确异常
Issue Window负责乱序选择和发射

ROB 通常比 Issue Window 大,因为已发射但未提交的指令仍要留在 ROB 中。

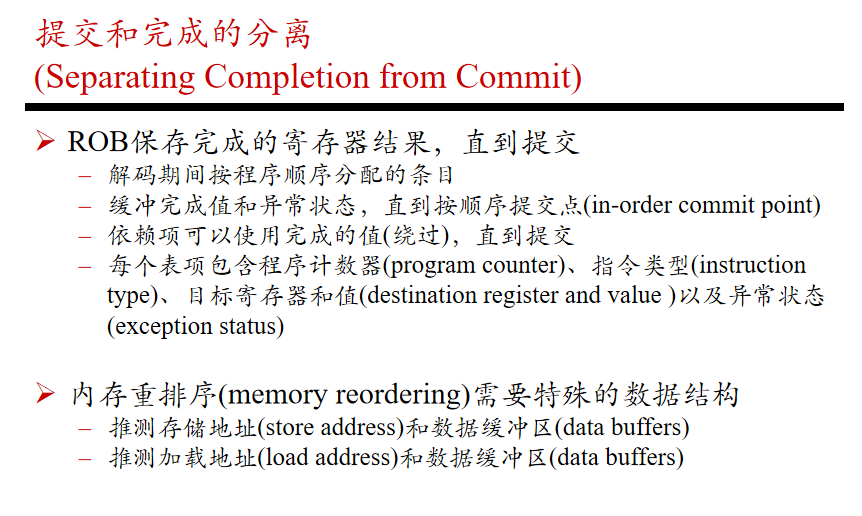

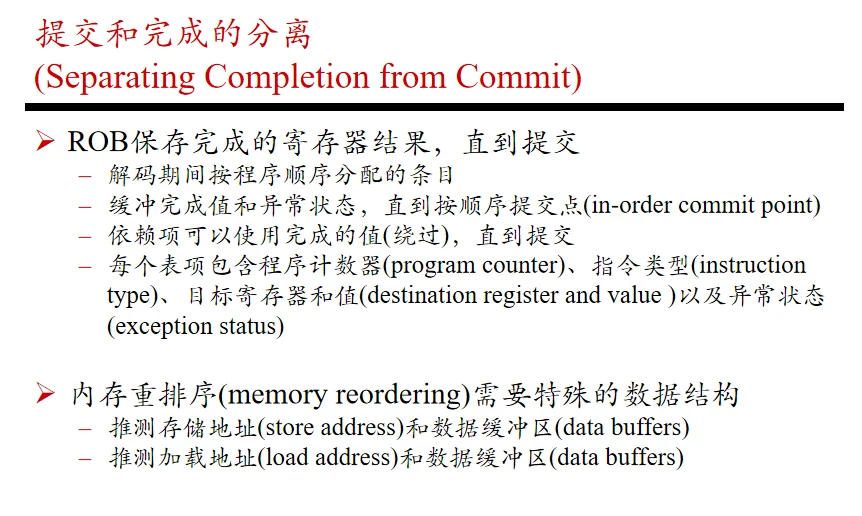

6.2 Completion 与 Commit 分离

Completion 表示指令执行完成,结果已经算出。 Commit 表示结果正式更新体系结构状态。

二者不能混淆:

text
完成 ≠ 提交

这样做的原因是:

乱序执行中,后面的指令可能先完成,但不能先提交,否则会破坏程序语义。

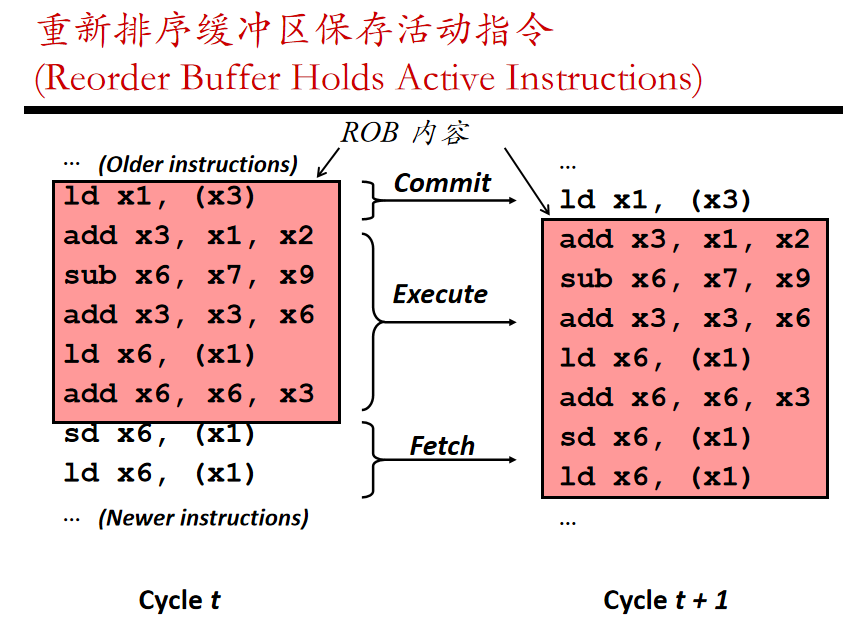

6.3 ROB 保存活动指令

ROB 保存所有“已经进入流水线但还没有提交”的指令。

它像一个按程序顺序排列的队列:

text
较老指令 → 较新指令
Commit 端 → Fetch 端

ROB 的作用是:

  • 跟踪指令是否完成;
  • 保存异常状态;
  • 保证提交顺序;
  • 支持错误恢复。

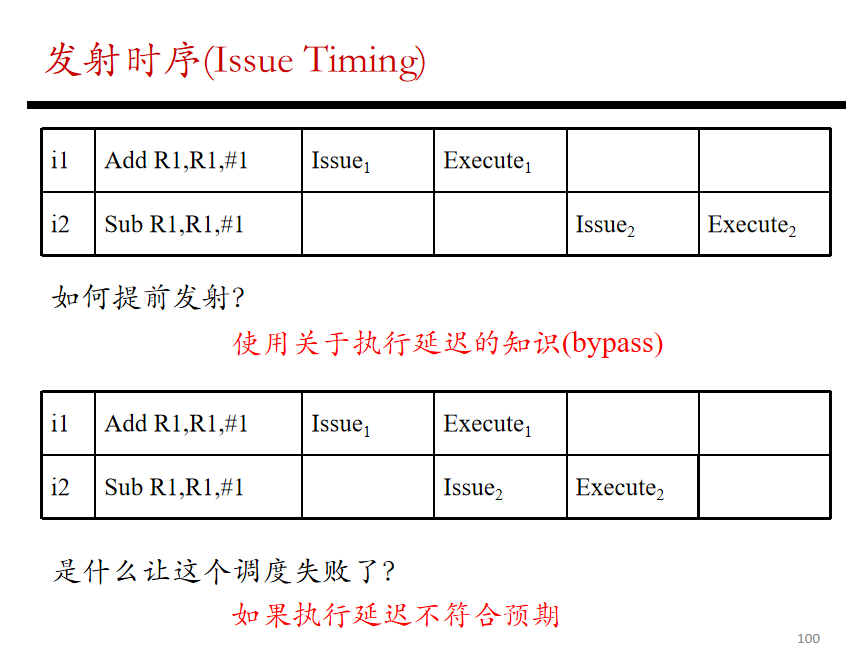

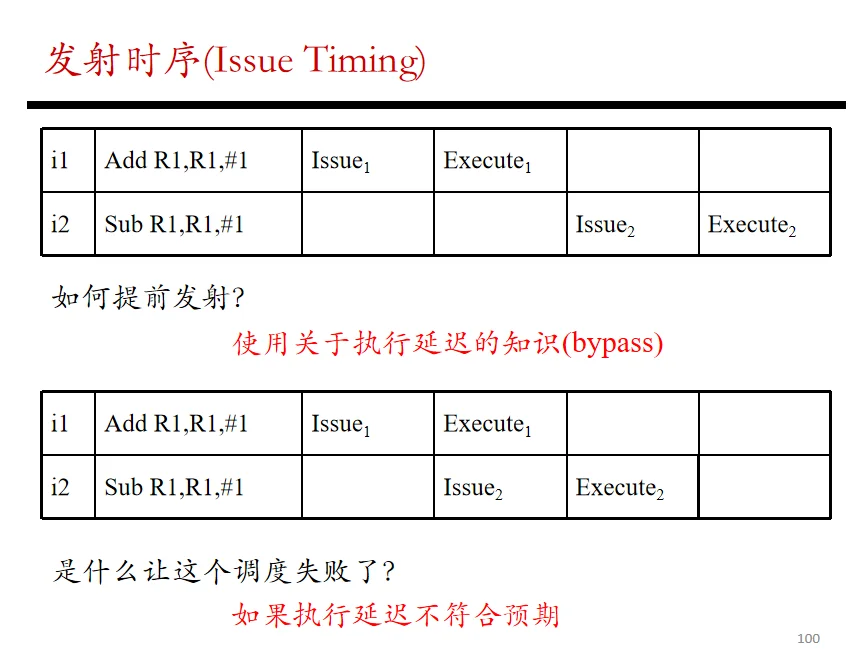

6.4 发射时序与延迟预测

有些指令可以根据已知延迟提前安排后续发射。

例如,如果知道上一条指令 1 个周期后会产生结果,下一条依赖指令可以提前准备。

但风险是:

text
如果实际延迟不符合预测,调度会失败。

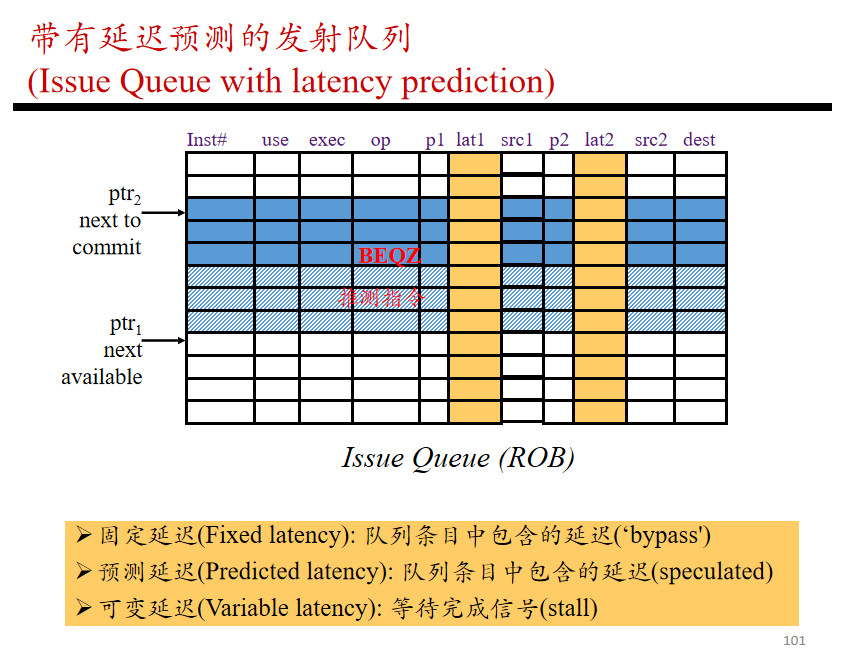

所以延迟可分为三类:

类型处理方式
固定延迟可直接预测
预测延迟先推测,错了恢复
可变延迟等完成信号

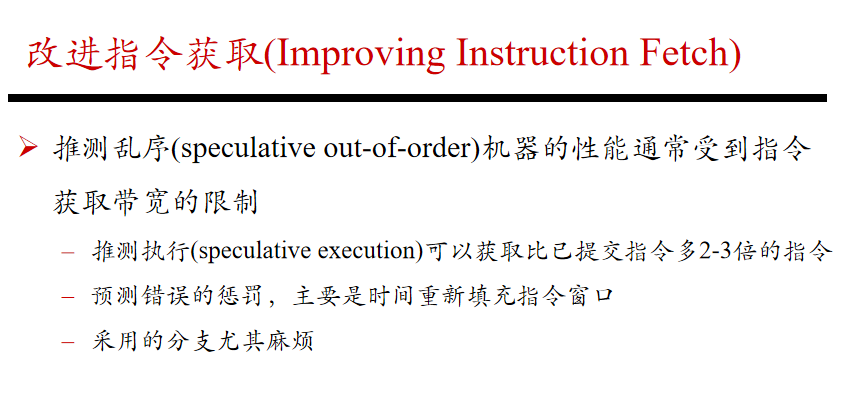

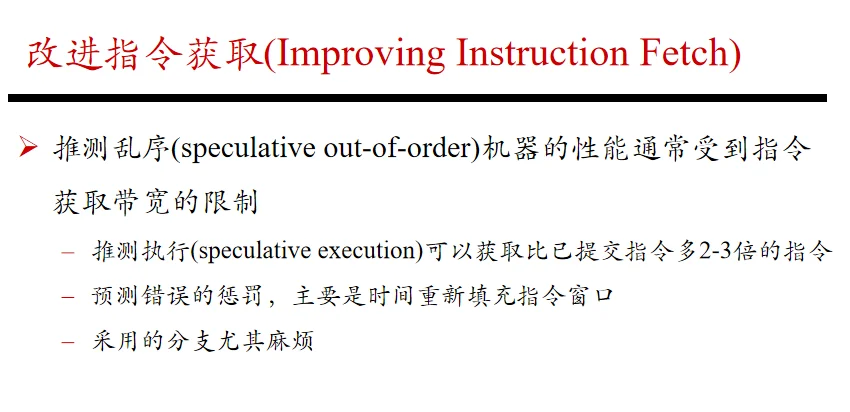

6.5 改进指令获取

乱序处理器后端很强,但前端可能供不上指令。

原因是:

  • OoO 需要大量指令填满窗口;
  • 推测执行会取很多最终不提交的指令;
  • 分支预测错误会清空窗口;
  • taken branch 会打断连续取指。

所以高性能 OoO 处理器必须优化 instruction fetch。



6.6 提高 taken branch 带宽

taken branch 会让 PC 跳到不连续位置,影响取指连续性。

优化目标是:

text
尽早预测 taken branch,并尽快取到目标地址的指令。

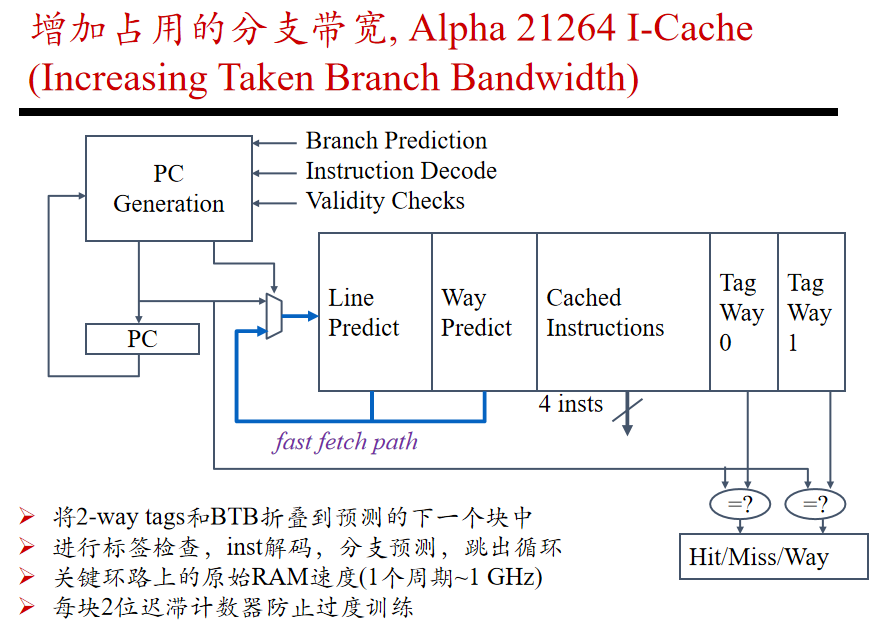

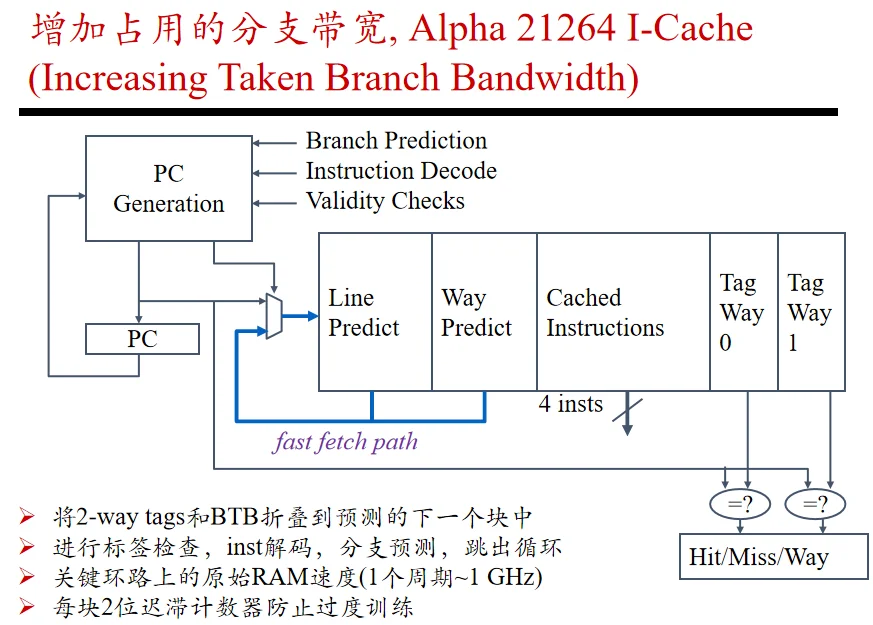

例如 Alpha 21264 通过 I-Cache、BTB、预测机制结合,提高 taken branch 的前端带宽。





6.7 Branch Address Cache

Branch Address Cache 可以看作扩展版 BTB。

普通 BTB 每次通常预测一个目标。

Branch Address Cache 试图每周期返回多个分支预测结果。

目的:

text
支持每周期获取多个不连续基本块。

这对宽发射超标量处理器很重要。

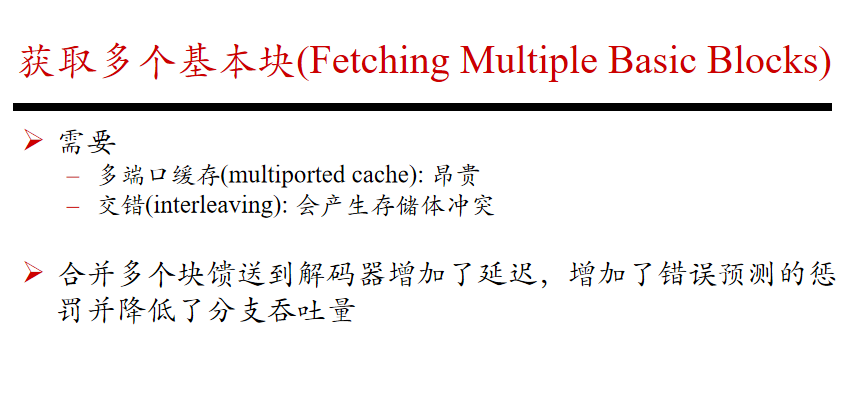

6.8 获取多个基本块

如果每周期要取多条指令,只取一个基本块可能不够。

解决思路是同时取多个基本块,但会带来问题:

  • 多端口 cache 成本高;
  • cache 交错可能产生 bank conflict;
  • 合并多个基本块会增加延迟;
  • 错误预测代价更大。

所以这是一种性能和复杂度的权衡。

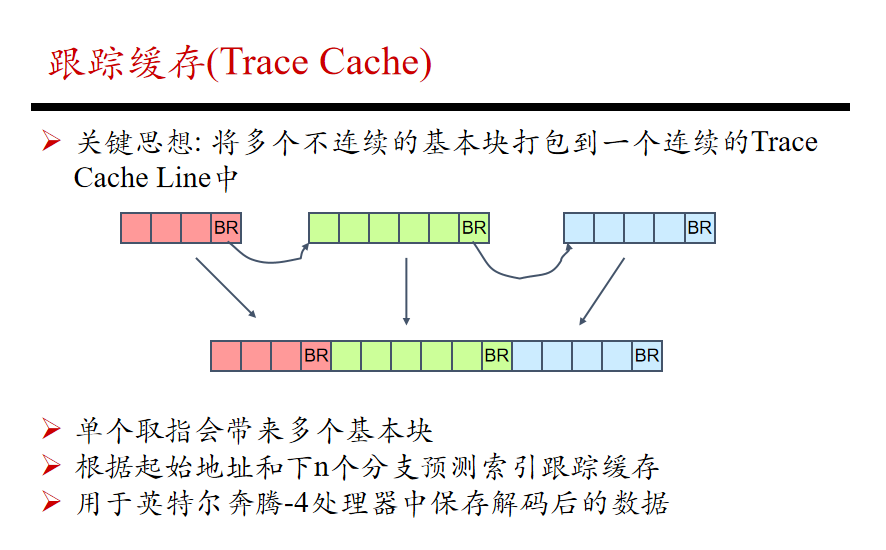

6.9 Trace Cache

Trace Cache 的核心思想是:

text
把多个不连续的基本块打包成连续的 trace。

这样一次取指就可以拿到跨越多个分支的指令序列。

优点:

  • 提高前端供给能力;
  • 减少 taken branch 对取指的影响。

代价:

  • 结构复杂;
  • 需要根据分支预测路径组织 trace;
  • 预测错误时浪费较大。

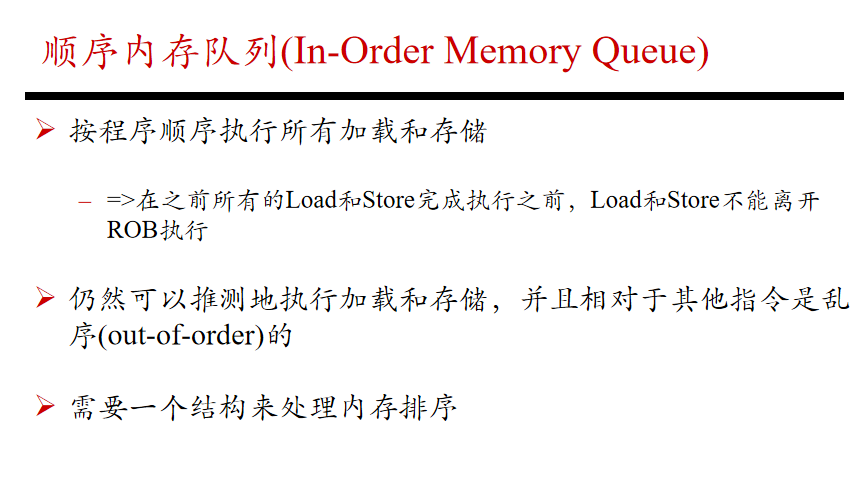

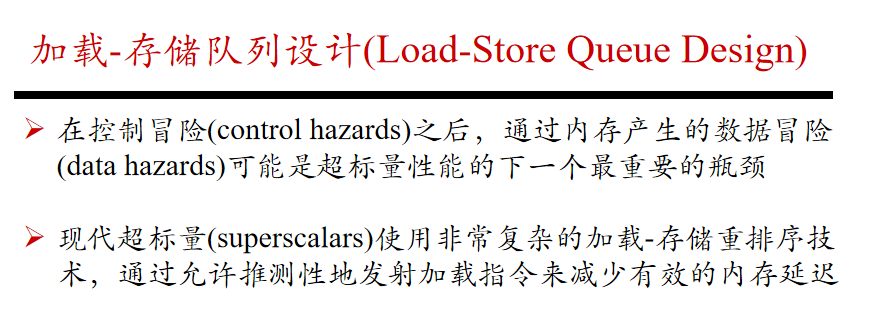

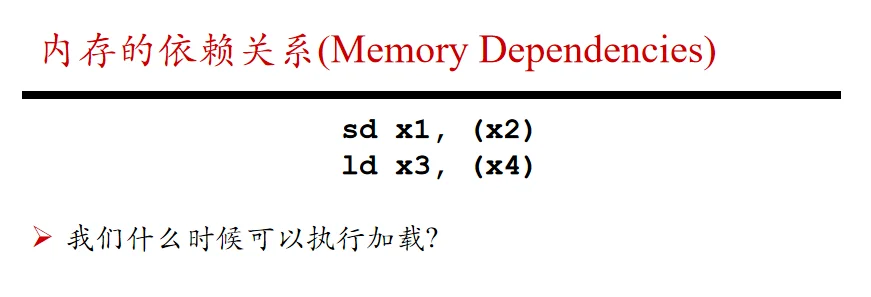

6.10 Load-Store Queue 设计

控制冒险之后,内存依赖是超标量处理器的重要瓶颈。

问题是:

text
sd x1, (x2)
ld x3, (x4)

Load 能否先执行,取决于它和前面的 Store 是否访问同一地址。

因此需要 Load-Store Queue 处理:

  • Load / Store 顺序;
  • 地址比较;
  • Store-to-Load 转发;
  • 地址推测;
  • 错误恢复。

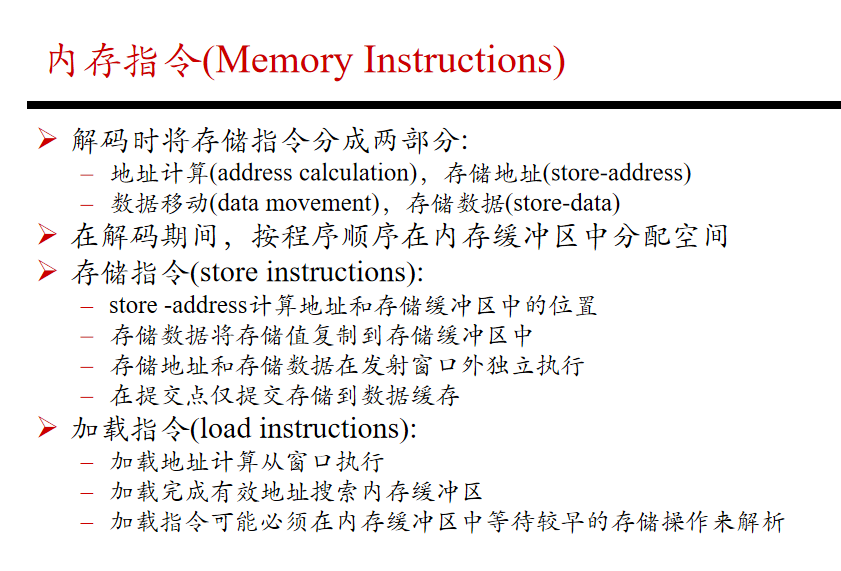

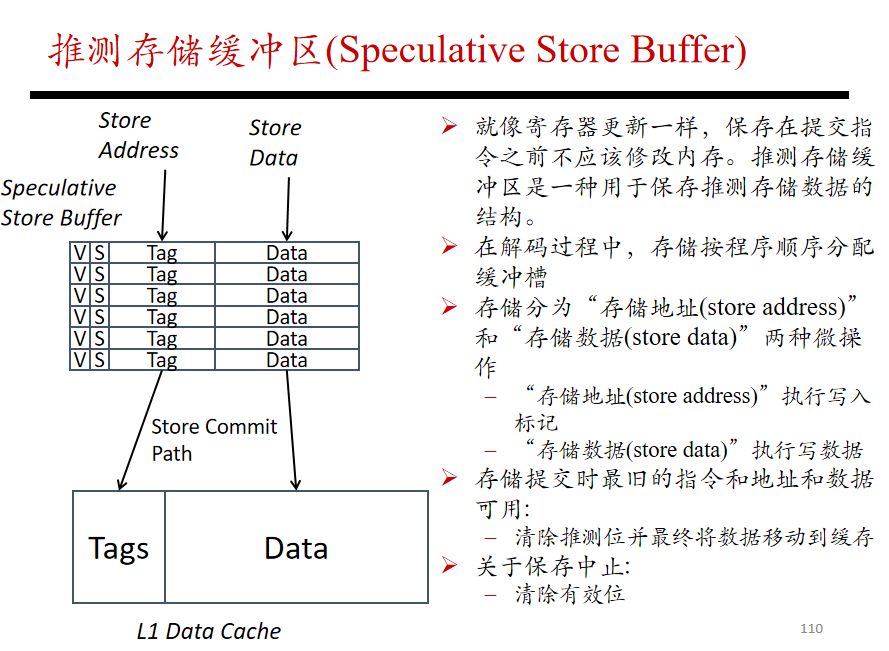

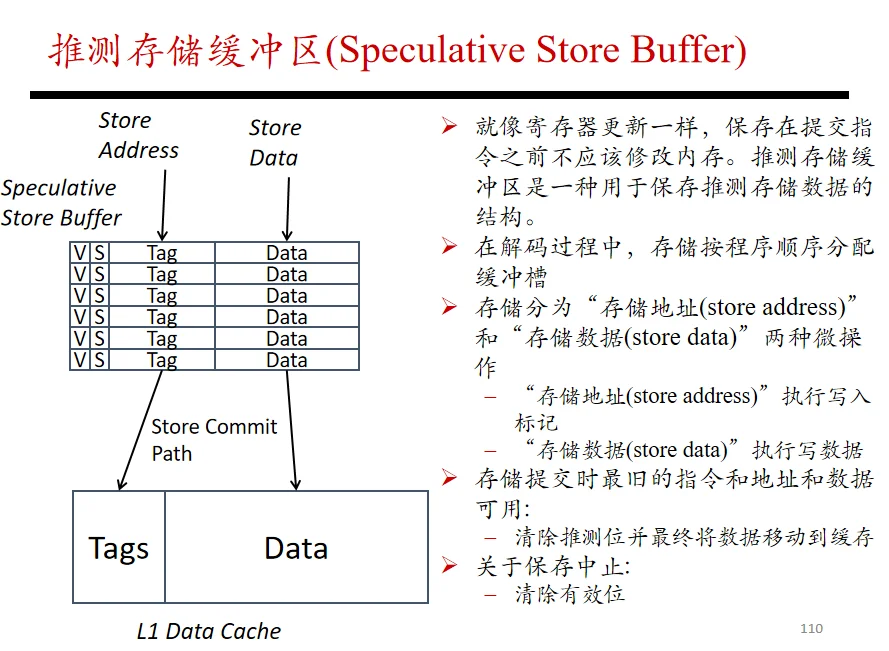

6.11 推测存储缓冲区

Store 指令不能在提交前直接修改内存。

原因是:

如果这条 Store 后来被取消,内存状态就无法恢复。

所以 Store 结果先进入 Speculative Store Buffer。

Store 通常拆成两部分:

部分作用
Store Address计算写入地址
Store Data准备写入数据

只有到提交点,Store 才能真正写入 D-Cache。

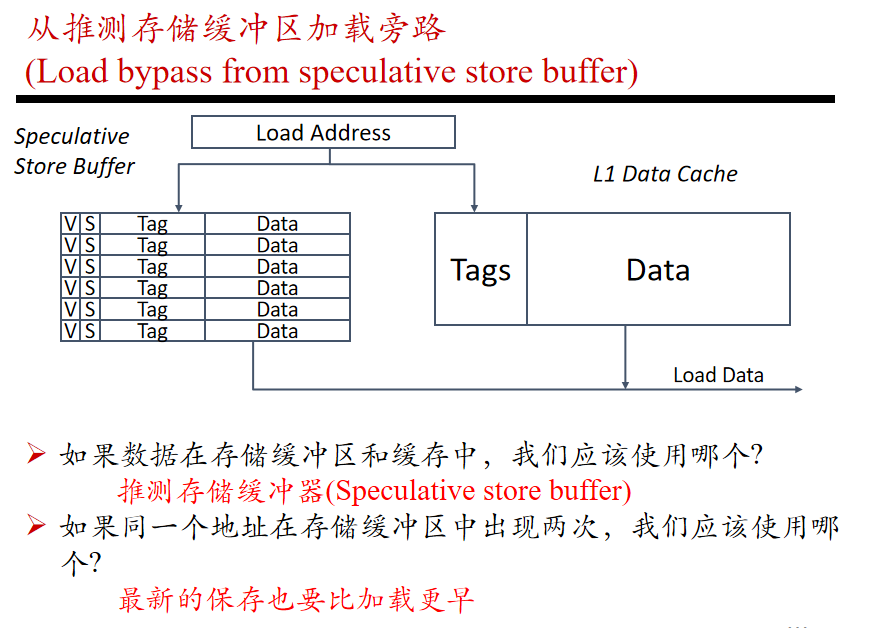

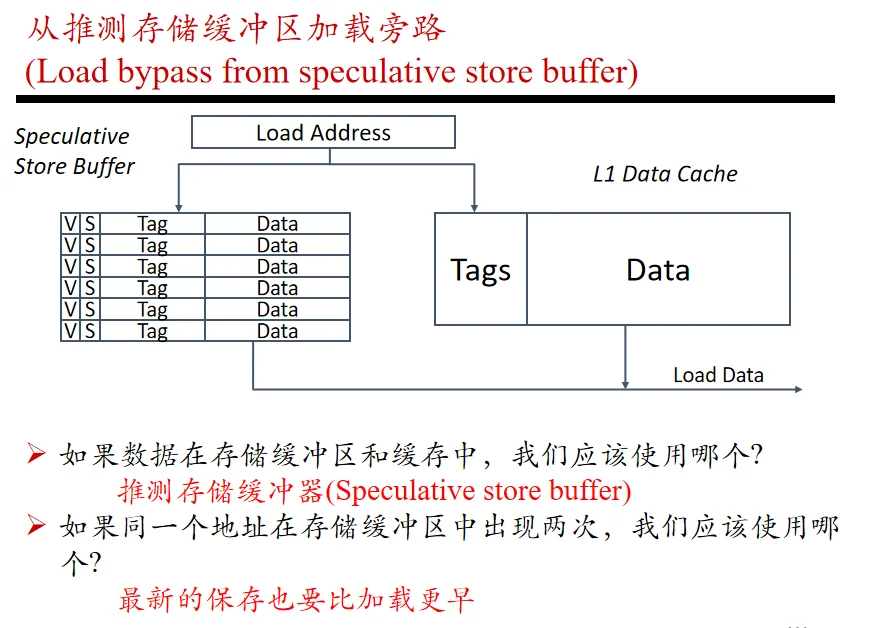

6.12 Load bypass

如果 Load 要读取的数据已经在 Store Buffer 中,就不必再从 Cache 读取。

规则是:

text
如果 Store Buffer 和 Cache 都有数据,优先使用 Store Buffer。

如果同一地址有多个较早 Store,则应该使用:

text
距离该 Load 最近的较早 Store。

这就是 Store-to-Load forwarding。



6.13 内存依赖与地址推测

Load 是否能越过 Store,关键看地址是否冲突。

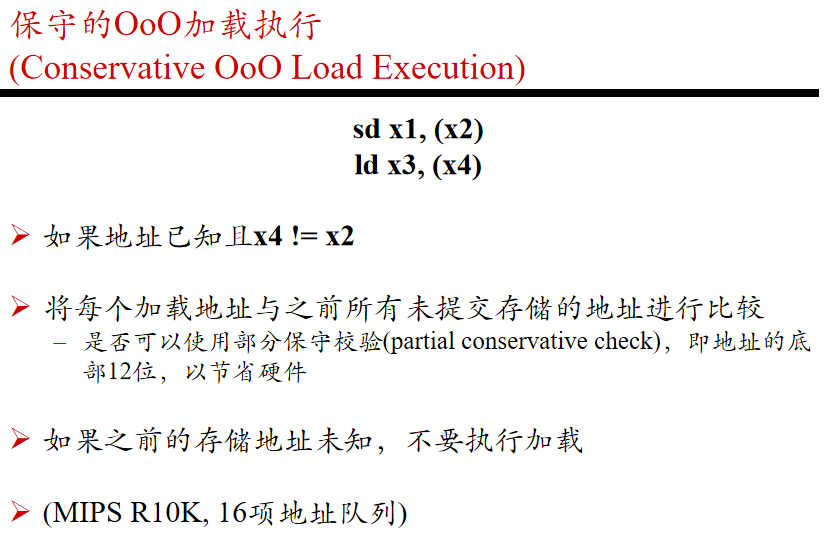

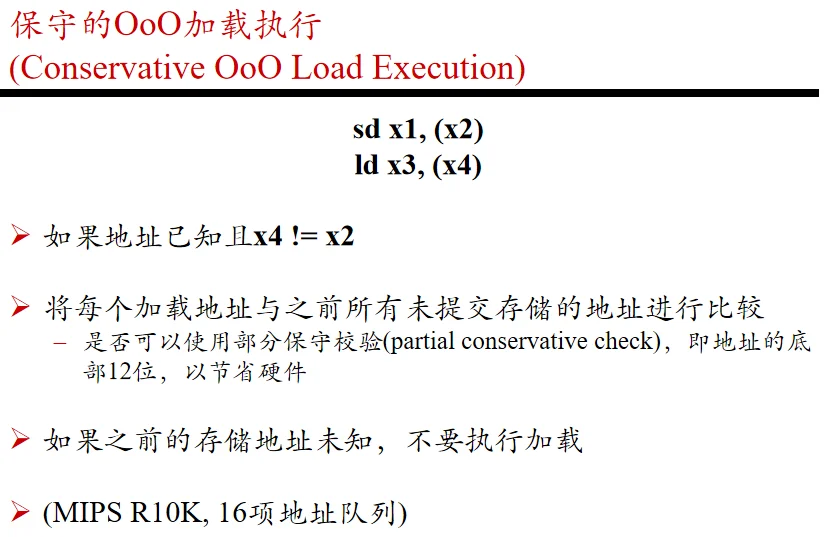

保守做法:

text
如果前面 Store 地址未知,Load 不执行。

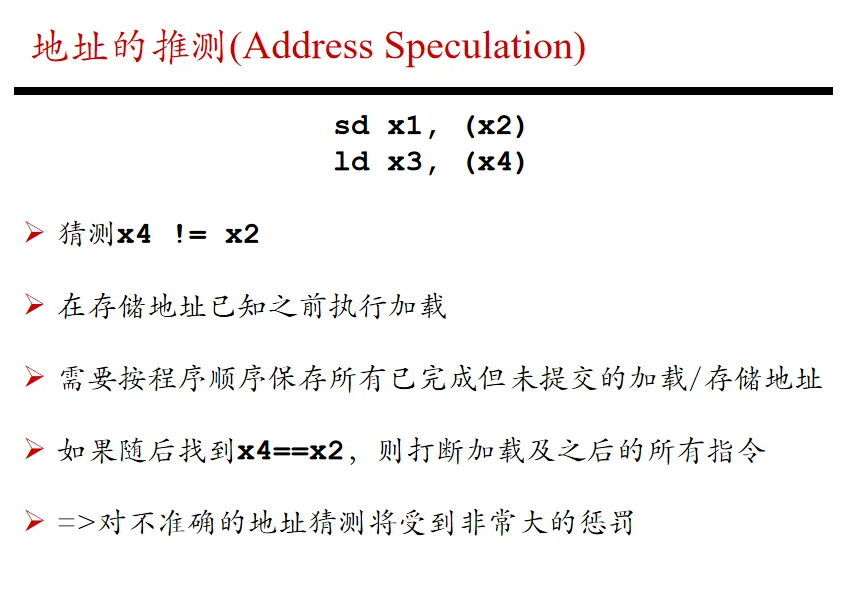

激进做法:

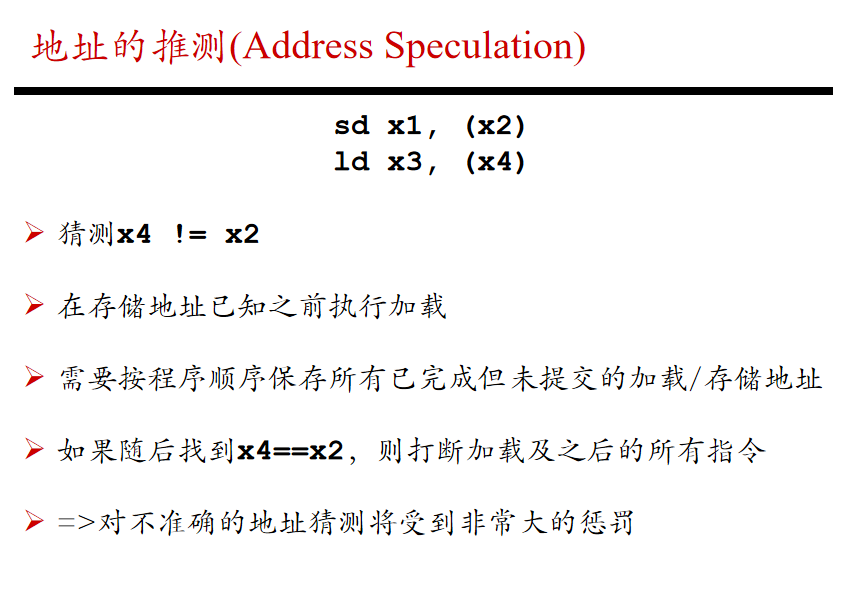

text
猜测 Load 和 Store 地址不同,先执行 Load。

如果猜错,必须清除 Load 及其后续指令,代价很大。






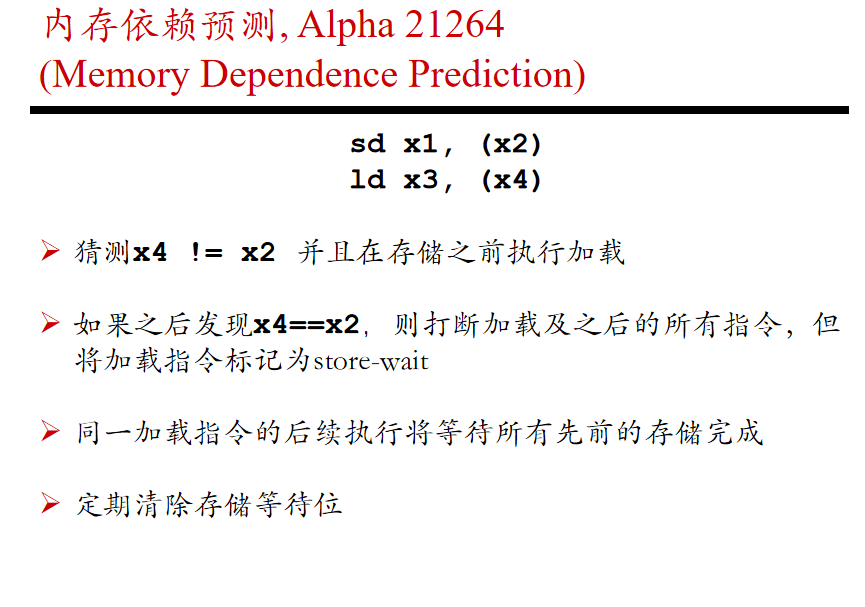

6.14 内存依赖预测

内存依赖预测用于判断某个 Load 是否应该等待前面的 Store。

如果某条 Load 曾经和前面的 Store 冲突,就可以给它标记:

text
store-wait

下次执行时,这条 Load 会等待较早 Store 完成后再执行。

这样可以减少地址推测错误带来的代价。



6.15 UPRF 流水线中的指令流

使用统一物理寄存器文件后,指令大致经过:

text
Fetch → Decode/Rename → Issue → Execute → Commit

各阶段作用:

阶段作用
Fetch根据 PC 和分支预测取指
Decode/Rename分配 ROB、Issue Window、物理寄存器
Issue选择操作数准备好的指令
Execute执行并写回物理寄存器
Commit按程序顺序提交

核心仍然是:

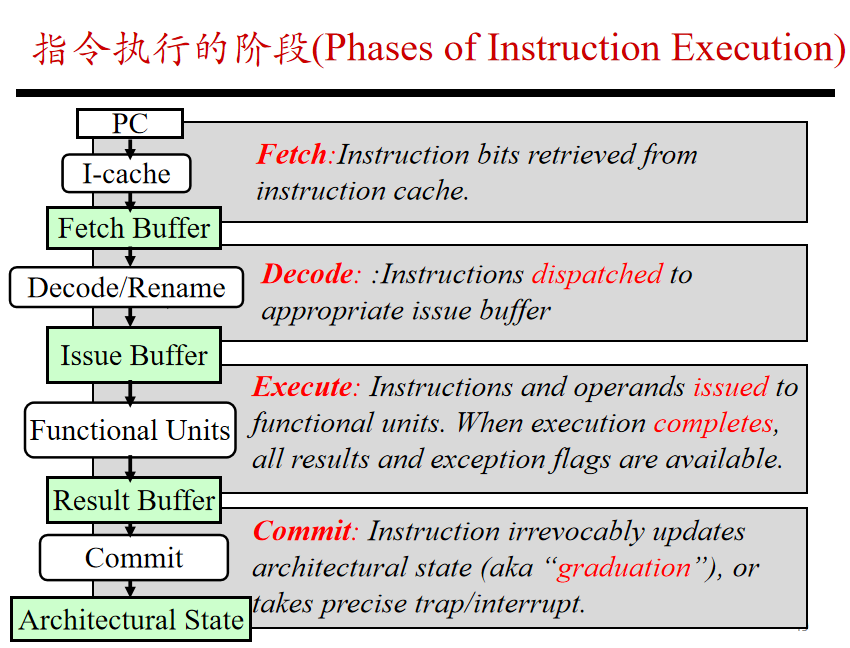

text
前端顺序,执行乱序,提交顺序。




6.16 顺序阶段与乱序阶段对比

不同阶段的顺序性不同。




阶段顺序性
Fetch顺序 / 推测顺序
Decode顺序
Rename顺序
Dispatch顺序
Issue可乱序
Execute可乱序
Completion通常乱序
Commit通常顺序

其中最关键的是:

text
Issue / Execute 可以乱序;
Commit 必须顺序。

这样既能提高性能,又能支持精确异常。


6.17 顺序提交与乱序提交

现代处理器通常使用顺序提交。

原因是顺序提交可以支持:

  • 精确异常;
  • 正确恢复;
  • 程序语义一致。

早期一些 OoO 机器采用乱序提交,但会产生 imprecise traps。

所以现在主流设计是:

text
乱序执行 + 顺序提交





第六部分总结

第六部分主要是在讲: 一个真正高性能的 OoO 处理器,不能只靠寄存器重命名和 ROB,还要优化前端取指、发射队列、访存队列和提交机制。

核心机制可以概括为:

text
ROB 保证顺序提交
Issue Window 提供乱序发射
Branch/Trace 结构提高取指带宽
Load-Store Queue 处理内存依赖
物理寄存器文件保存乱序结果

7. 伯克利 BOOM

Berkeley BOOM

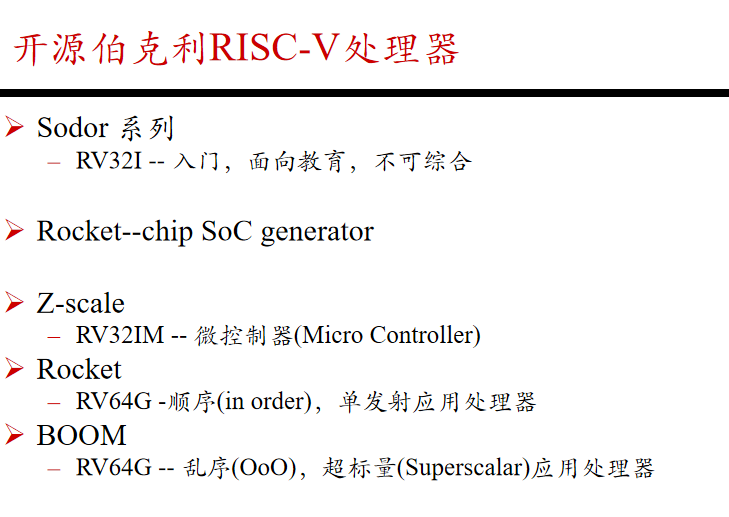

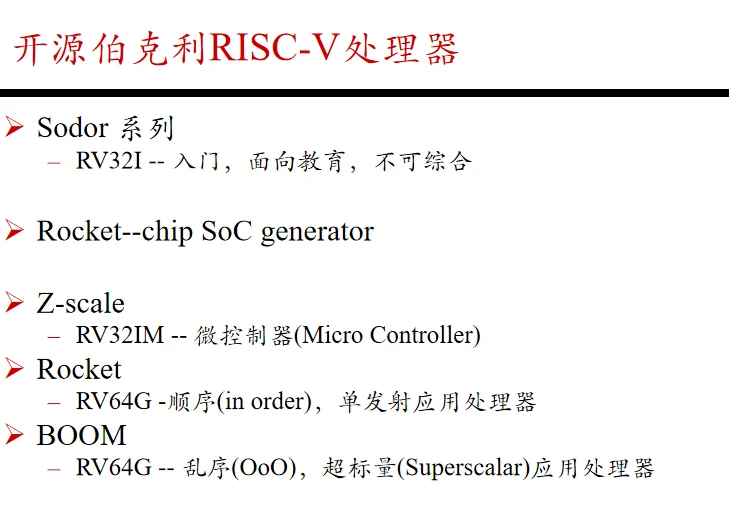

7.1 开源 Berkeley RISC-V 处理器体系

Berkeley 的 RISC-V 处理器包括多个层次:

处理器特点
Sodor教学用,简单,不可综合
Z-scaleRV32IM,微控制器
RocketRV64G,顺序单发射处理器
BOOMRV64G,乱序超标量处理器

BOOM 是其中面向高性能 OoO 研究的平台。

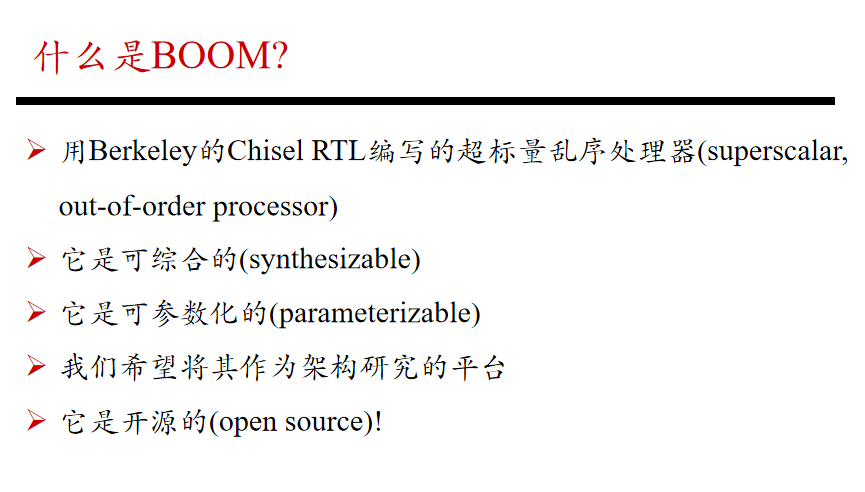

7.2 什么是 BOOM

BOOM 是一个:

  • RISC-V 处理器;
  • 超标量处理器;
  • 乱序处理器;
  • 可综合处理器;
  • 可参数化处理器;
  • 开源处理器。

简单理解:

text
BOOM = 开源的 RISC-V OoO Superscalar Processor

它的作用不是只做教学演示,而是作为真实架构研究平台。

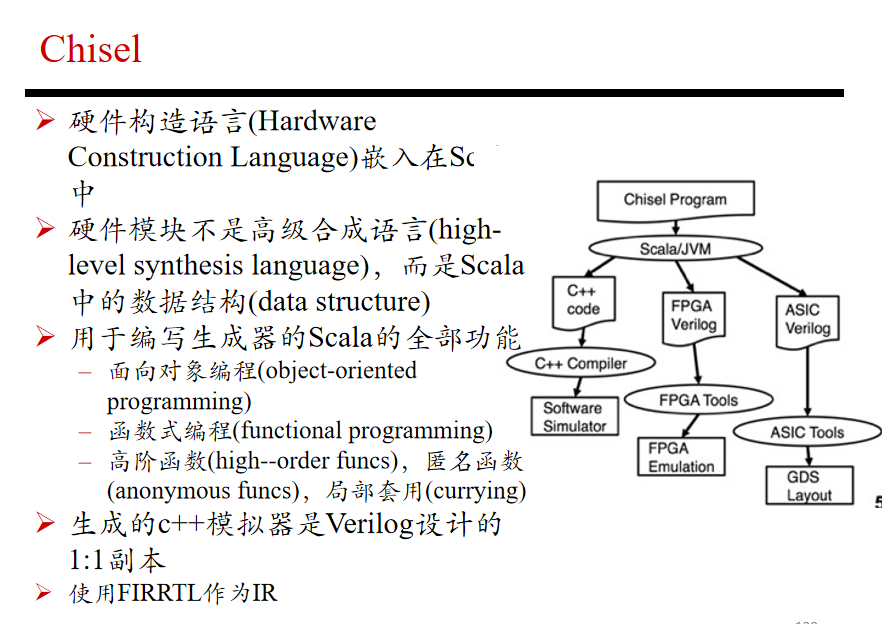

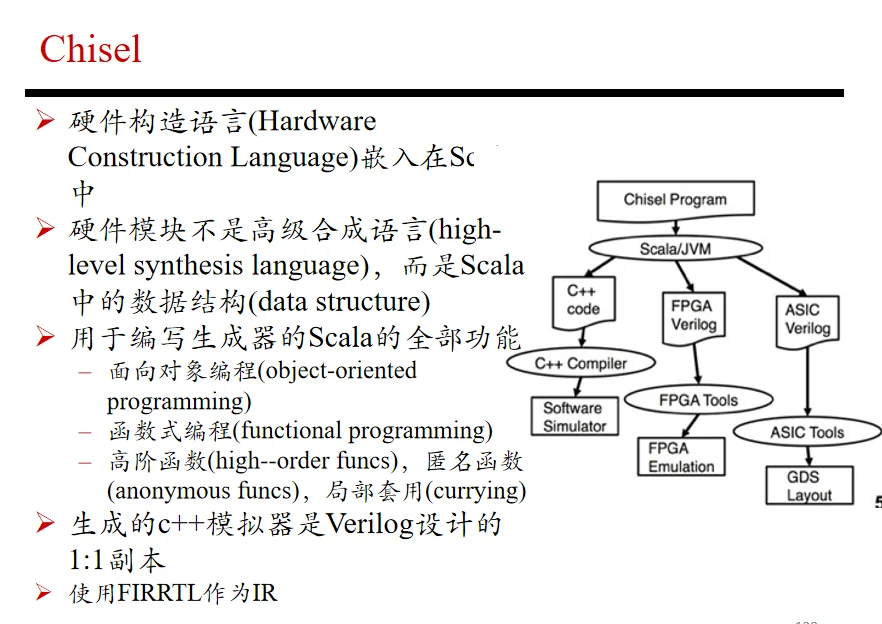

7.3 Chisel

BOOM 使用 Chisel 编写。

Chisel 是嵌入在 Scala 中的硬件构造语言。

它的特点是:

  • 不是传统高级综合;
  • 用 Scala 数据结构描述硬件;
  • 支持面向对象和函数式编程;
  • 可以生成 Verilog;
  • 使用 FIRRTL 作为中间表示。

核心意义是:

text
Chisel 让 BOOM 不只是一个固定处理器,而是一个可生成、可配置的处理器设计。

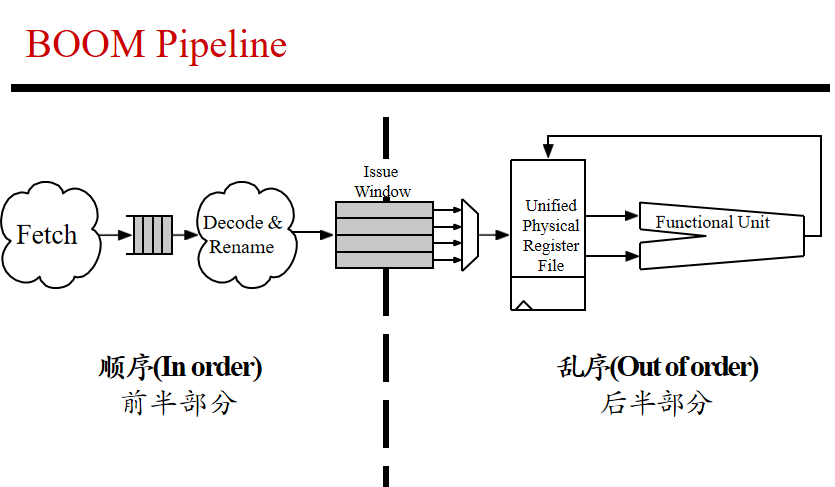

7.4 BOOM Pipeline

BOOM 的流水线可以分成两部分:

text
前半部分:顺序
后半部分:乱序

大致流程是:

text
Fetch → Decode/Rename → Issue Window → Functional Units → Commit

其中关键结构包括:

  • Rename Map Table;
  • Free List;
  • Issue Window;
  • ROB;
  • Unified Physical Register File;
  • Functional Units。

这和前面课程主线一致:

text
前端顺序取指和重命名
后端乱序发射和执行
最后顺序提交

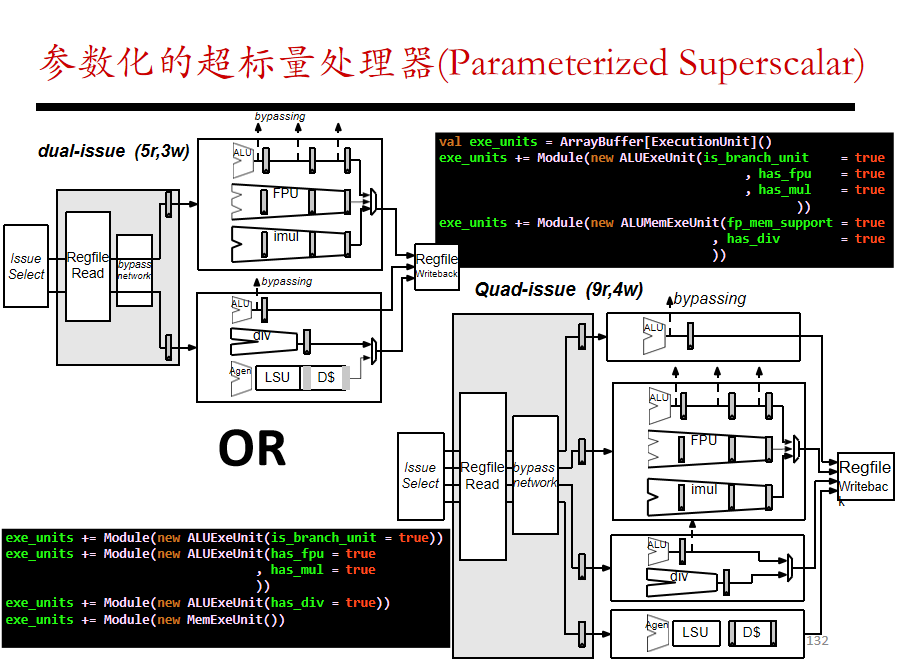

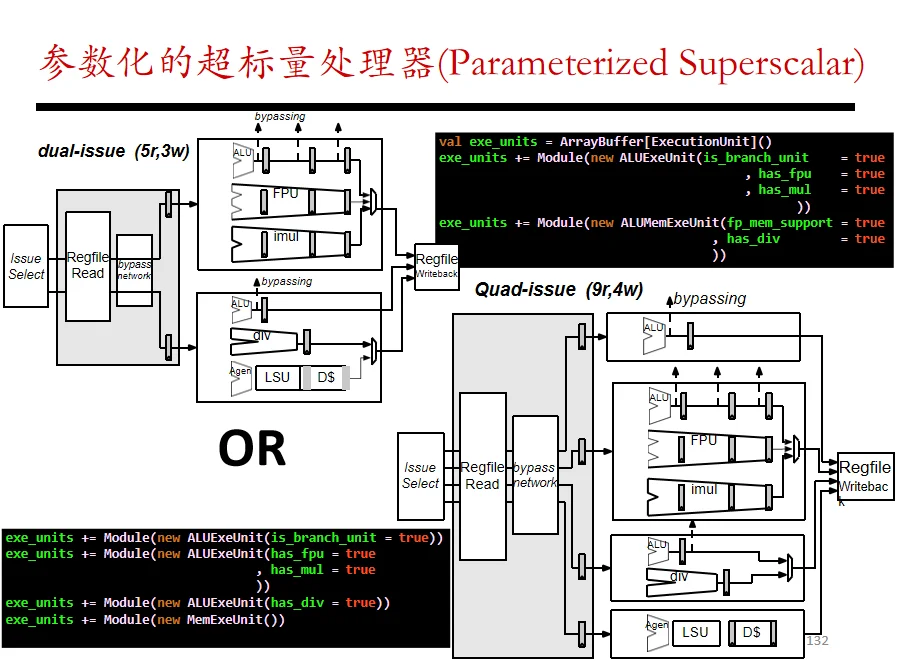

7.5 参数化超标量处理器

BOOM 可以通过参数改变处理器结构,例如:

  • 发射宽度;
  • ALU 数量;
  • 是否有 FPU;
  • 是否有乘除法单元;
  • 是否有 Load / Store Unit;
  • bypass 网络;
  • 寄存器读写端口数量。

所以 BOOM 不是单一固定架构,而是可以生成不同规模的 OoO 处理器。

例如可以配置成:

text
dual-issue
quad-issue
不同数量的执行单元
不同规模的寄存器文件

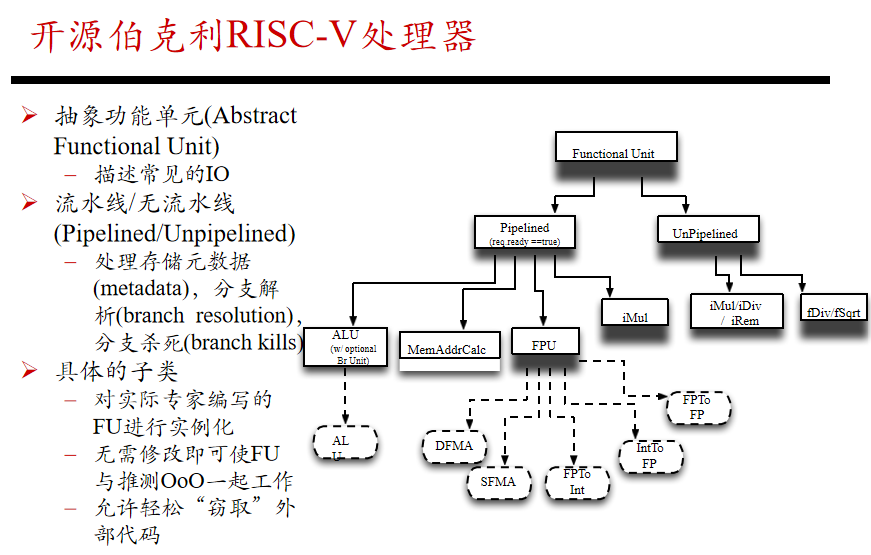

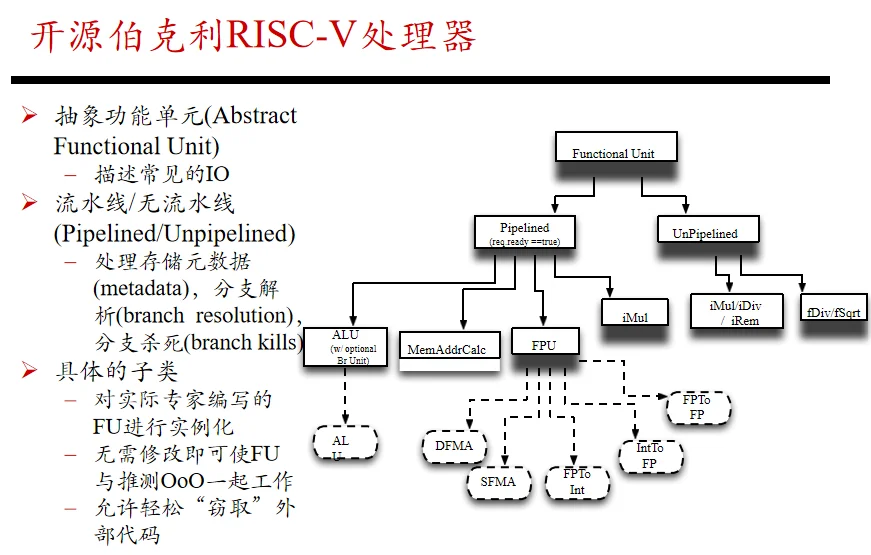

7.6 功能单元设计

BOOM 把功能单元抽象出来。

功能单元可以是:

类型例子
流水线单元ALU、FPU
非流水线单元除法器、部分长延迟单元
访存单元LSU / MemAddrCalc
分支相关单元Branch Unit

抽象功能单元负责统一处理:

  • 输入输出接口;
  • 流水线 / 非流水线差异;
  • 分支解析;
  • branch kill;
  • 存储元数据。

这样不同功能单元可以更方便地接入 OoO 框架。

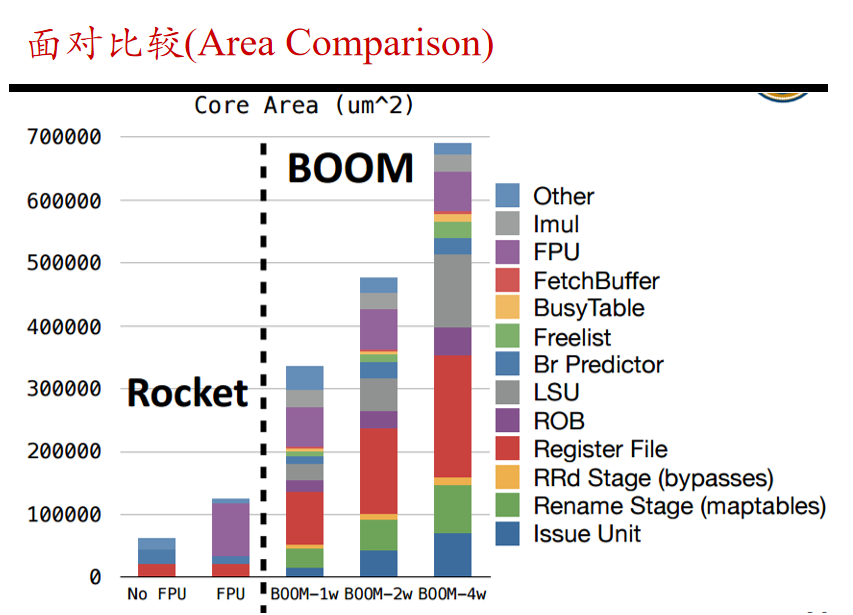

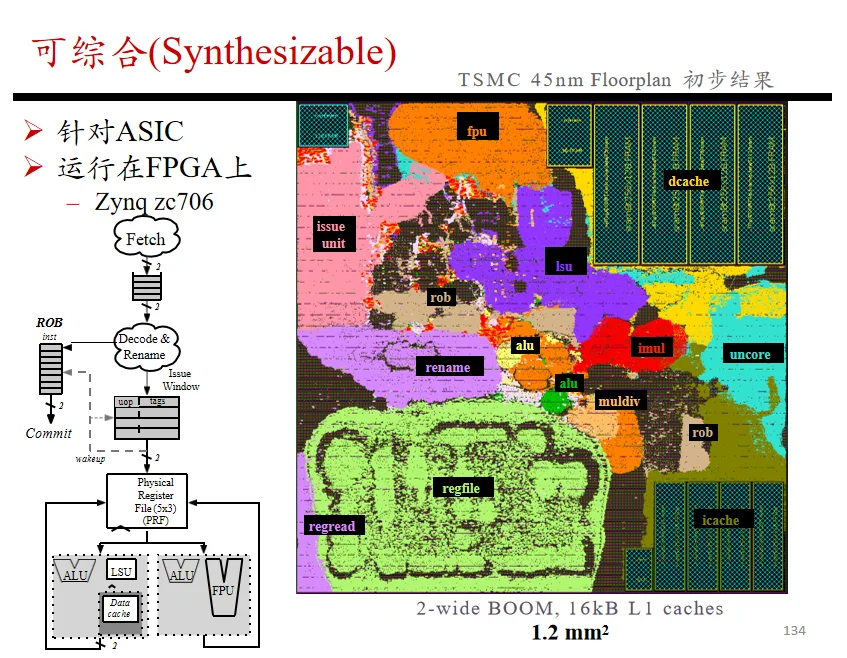

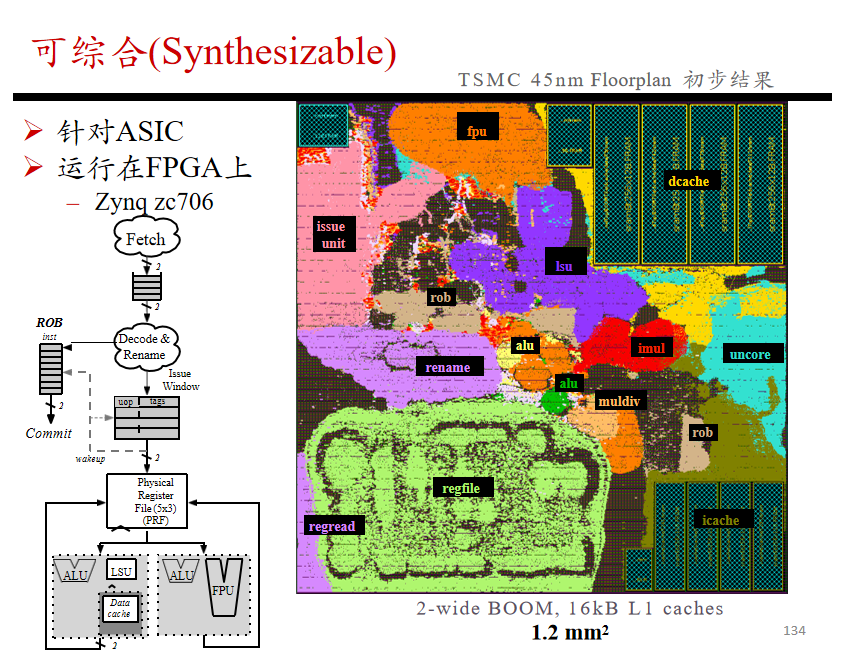

7.7 可综合与面积 / 性能结果

BOOM 是可综合的,可以用于:

  • ASIC;
  • FPGA;
  • 架构研究;
  • 性能与面积评估。

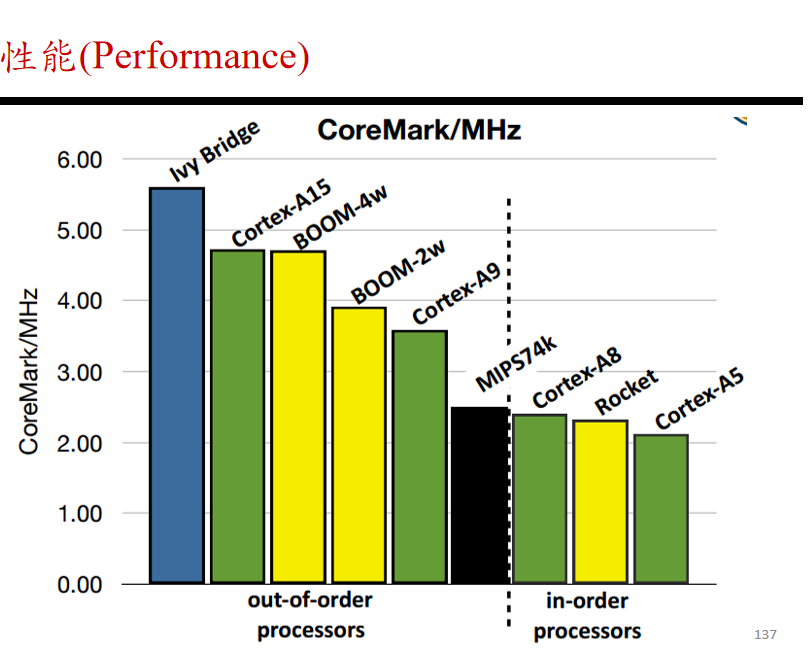

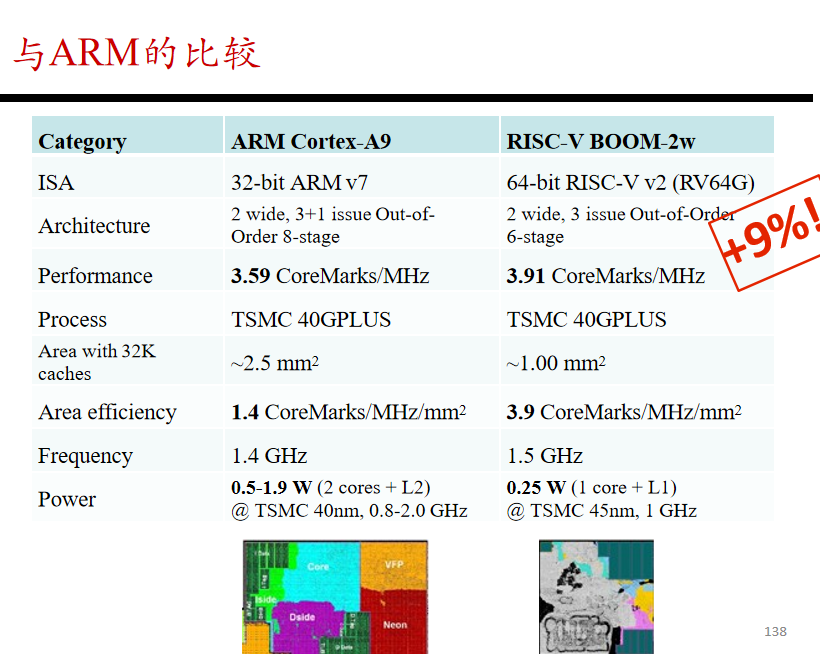

课件中展示了 BOOM 与 ARM Cortex-A9 的比较。重点不是记具体数字,而是说明:

text
BOOM 作为开源 OoO RISC-V 处理器,已经可以进行接近真实芯片级别的面积和性能评估。

这说明 BOOM 不只是模拟器,而是有实际硬件实现价值。、

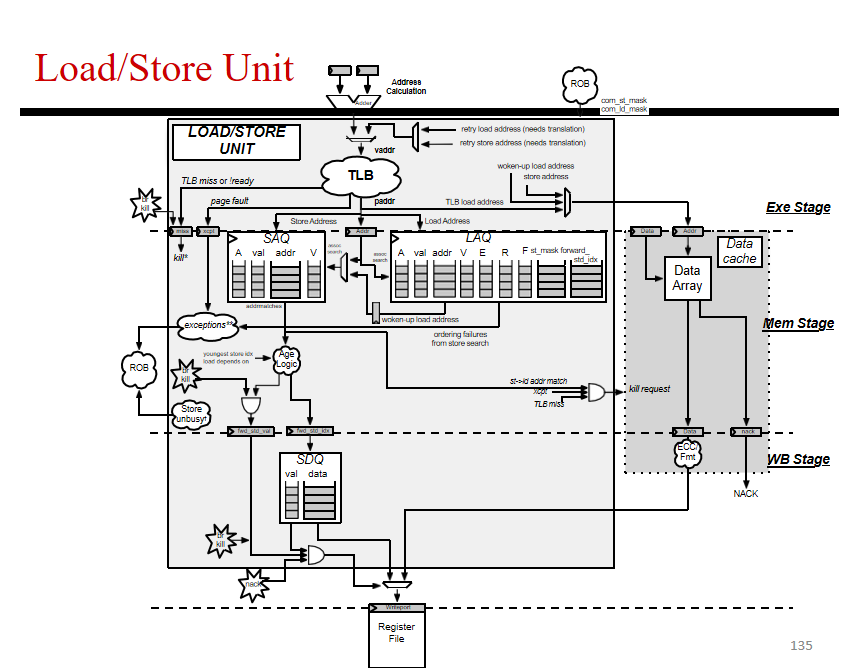

7.8 Load / Store Unit


BOOM 的 LSU 负责处理内存指令。

它需要解决:

  • Load 地址计算;
  • Store 地址计算;
  • Store 数据保存;
  • Store-to-Load forwarding;
  • 地址冲突检测;
  • TLB miss;
  • page fault;
  • load retry;
  • branch kill。

LSU 的核心问题是:

text
Load 能不能越过前面的 Store 执行?

如果地址不冲突,可以提高性能;

如果判断错误,就需要回滚或重试。

所以 LSU 是 OoO 处理器中最复杂的部分之一。

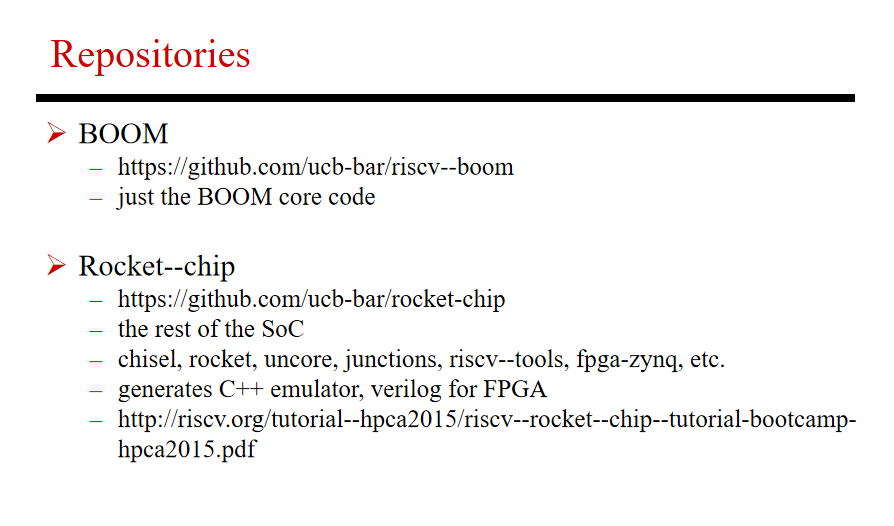

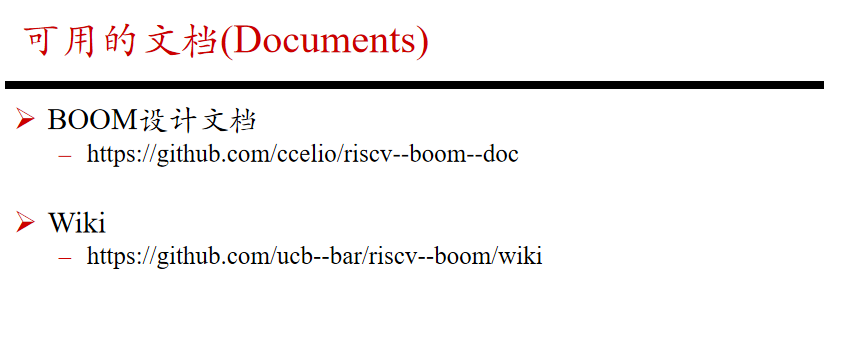

7.9 Repositories 与 Quick Start


课件给出了 BOOM 和 Rocket-chip 的代码组织:

仓库作用
riscv-boomBOOM core 本身
rocket-chipSoC 生成框架和相关组件
riscv-tools工具链和测试支持

Quick Start 的核心流程是:

text
下载 rocket-chip
启用 BOOM
初始化子模块
编译并运行 riscv-tests

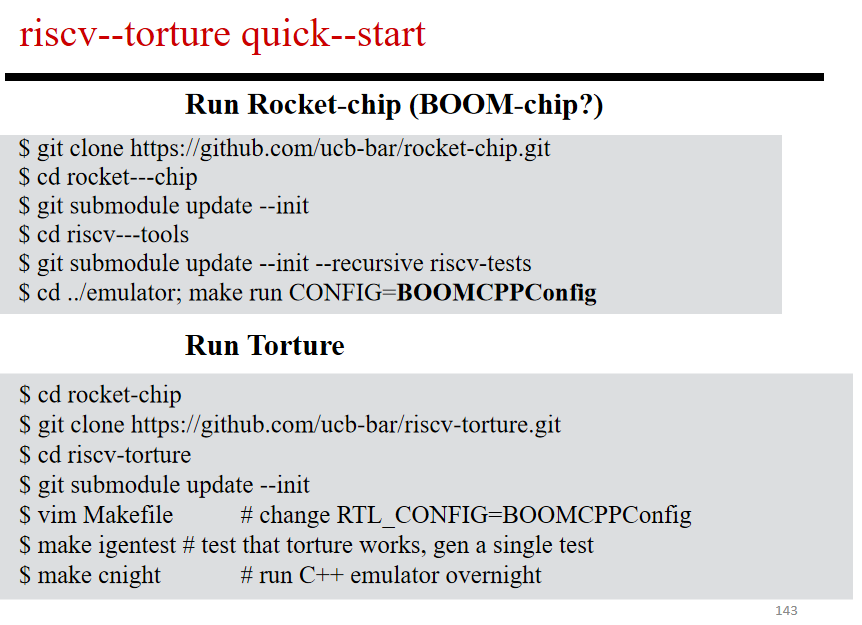

这部分主要告诉我们:

BOOM 是一个可以实际下载、配置、运行和测试的开源项目。

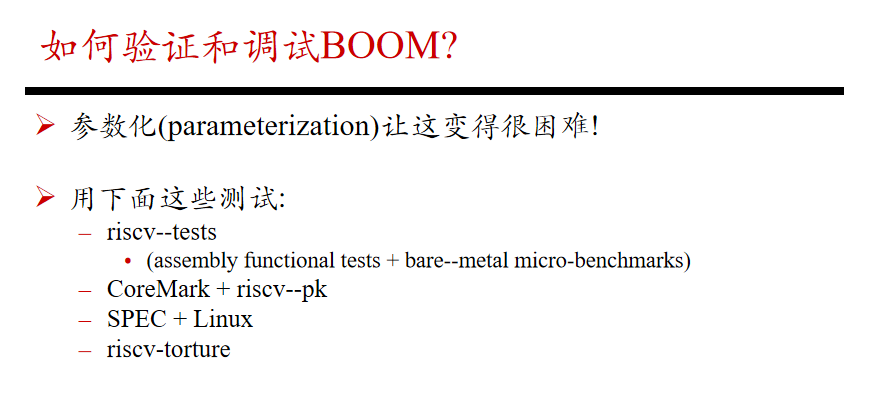

7.10 验证与调试

BOOM 参数化程度高,因此验证比较困难。

常用测试包括:

  • riscv-tests;
  • CoreMark;
  • SPEC;
  • Linux;
  • riscv-torture。

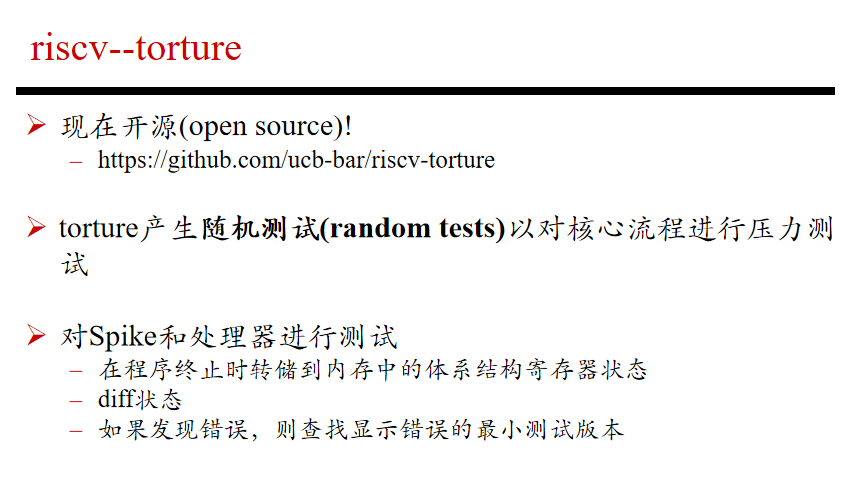

其中 riscv-torture 会随机生成测试程序,对处理器进行压力测试。

基本方法是:

text
同一程序分别在 Spike 和 BOOM 上运行
比较最终体系结构状态
如果不同,说明可能有 bug

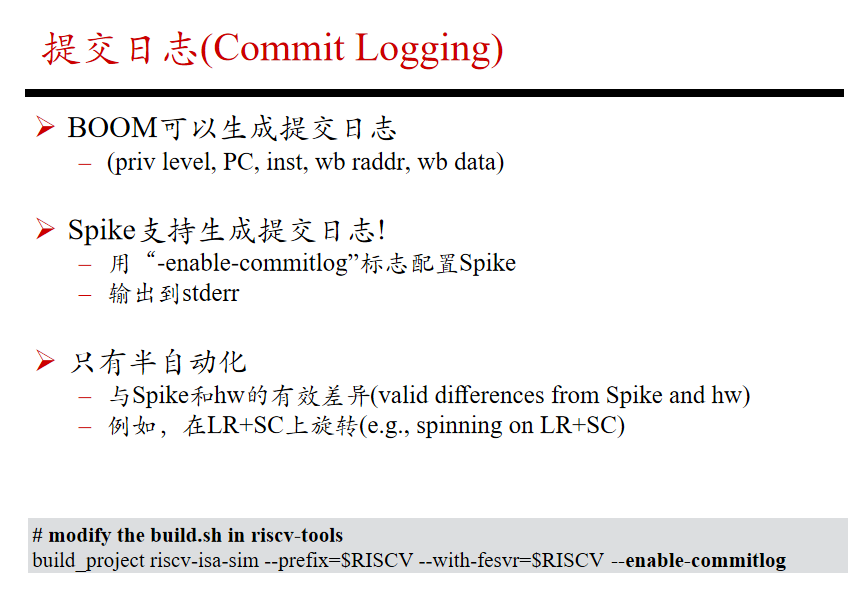

此外,BOOM 还支持 commit logging,用于比较每条提交指令的行为。

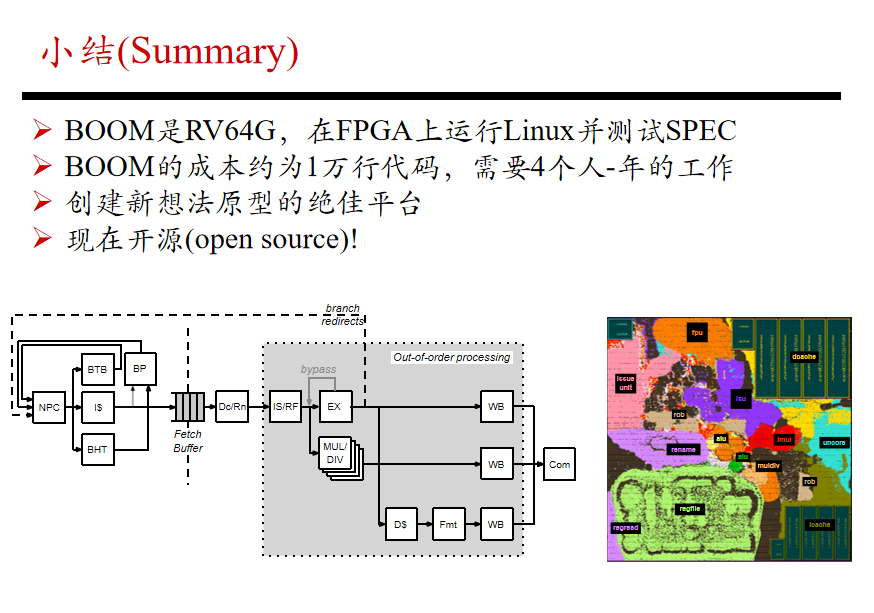

7.11 BOOM 小结


BOOM 的意义在于:

它把本章前面讲的复杂 OoO 结构落到了真实处理器中。

可以把 BOOM 理解为:

text
RISC-V ISA
+ 超标量取指与发射
+ 寄存器重命名
+ Issue Window
+ ROB
+ 统一物理寄存器文件
+ Load/Store Queue
+ 顺序提交
= BOOM OoO Processor

第七部分总结

第七部分不是继续引入新的抽象理论,而是用 BOOM 做一个工程化例子。

它说明:

text
前面讲的 OoO 机制不是孤立概念,
而是可以组合成一个真实的开源超标量乱序处理器。
L12:缓存一致性 Cache Coherence
L15:期末复习问答

评论区
