CMOS 电路风格
静态 CMOS —— 输出通过一条低电阻路径连接到 V_DD 或 GND
特点：噪声容限高；输出阻抗低，输入阻抗高；在稳态时，V_DD 和 GND 之间不存在直接导通通路；延迟取决于负载电容和晶体管电阻
动态 CMOS —— 依靠高阻抗电路节点上的电容，对信号值进行临时存储
特点：门电路更简单、速度更快；对噪声更敏感
逻辑门的完备性
若函数集f1、f2 ，... 是完备的，则意味着所有布尔函数均可通过这些函数的组合生成。
NAND是完备集；NOR是完备集；{AND，OR}则非完备集。传输门不构成完备集。
若逻辑门集非完备，则无法实现任意逻辑设计。
静态互补型CMOS | Static Complementary CMOS

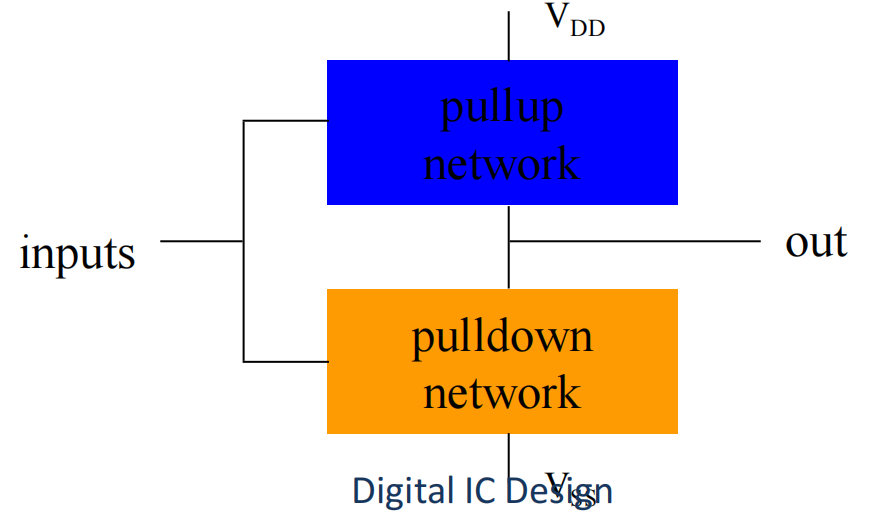

Pull-up network (PUN) 上拉网络使用PMOS；Pull-down network (PDN) 下拉网络使用NMOS

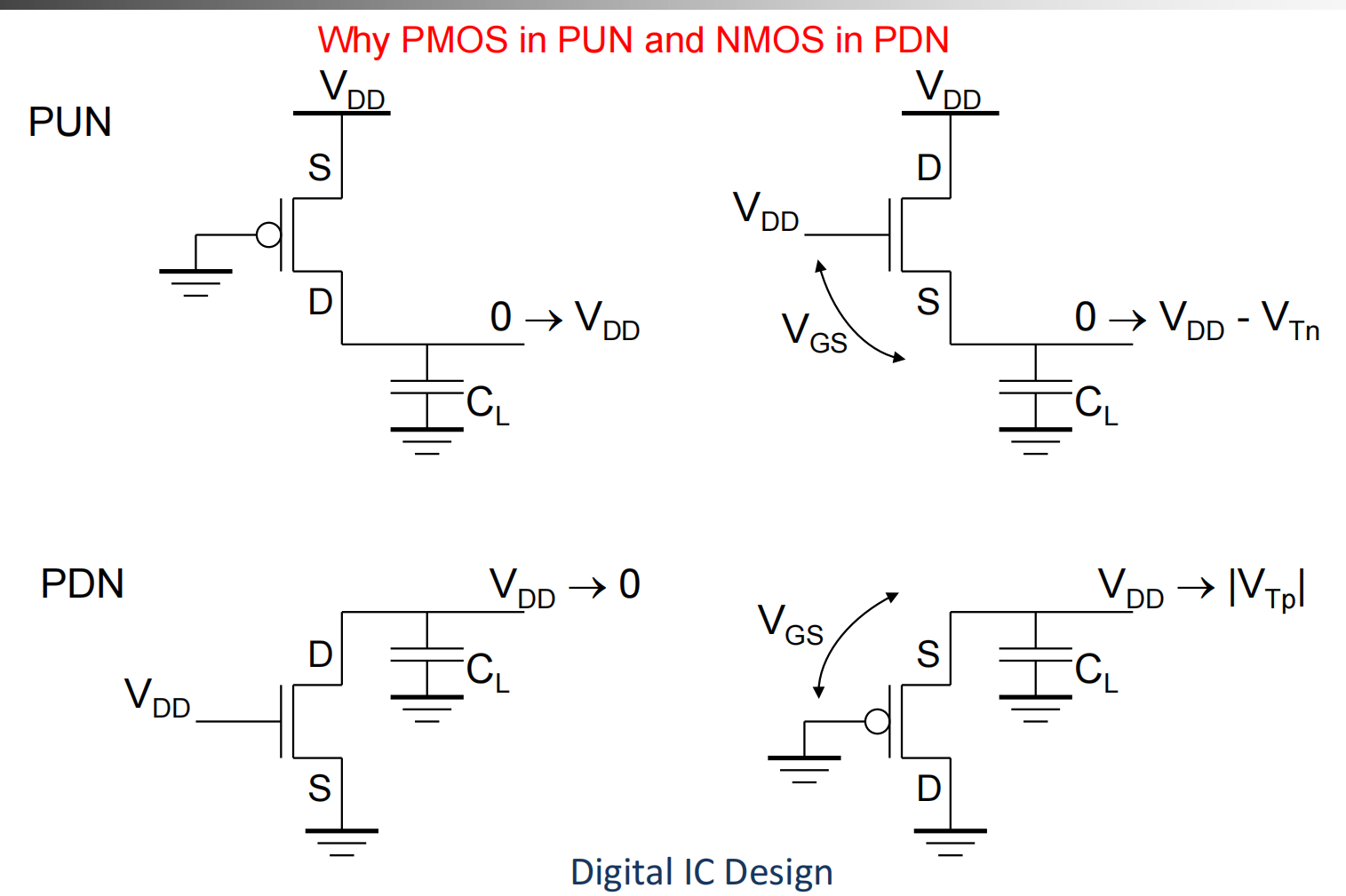

原因如下图：见课本P157

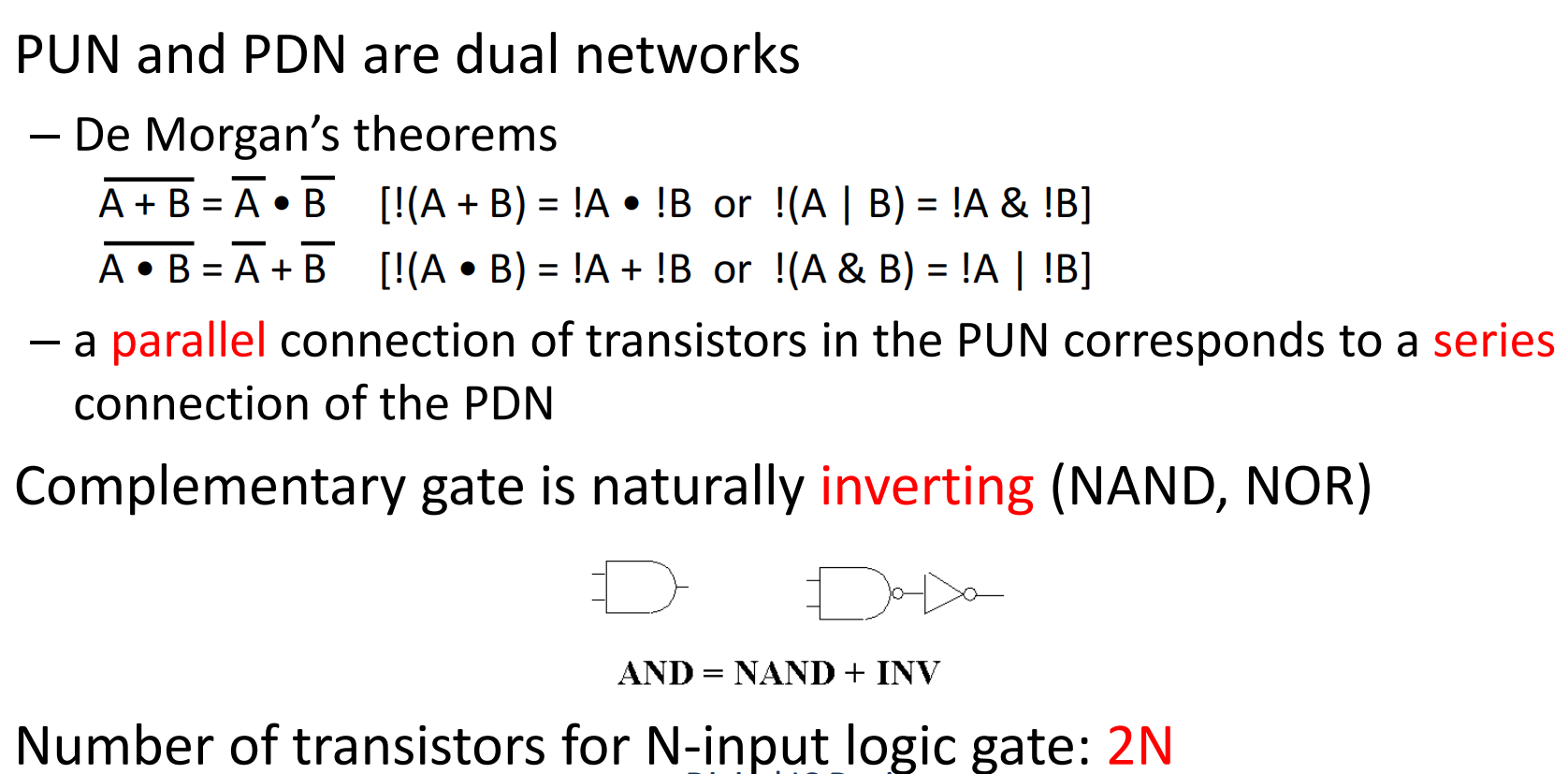

上拉网络和下拉网络属于对偶网络。N输入静态逻辑门的晶体管数量：2N。
CMOS组合逻辑电路总结
这页笔记的核心是对比各种CMOS组合逻辑的优缺点，分为静态和动态两大类。
区分标准：①是否有从V_DD到GND的直流通路；②是否需要CLK。
一、静态逻辑（无CLK）
| 风格 | 门数 | 抗噪 | 静态功耗 | 轨至轨 | 有/无比 | 备注 |
|---|---|---|---|---|---|---|
| 互补CMOS | 2N | 好 | 无 | ✓强 | 无比 | 最经典，但晶体管多 |
| 伪NMOS | N+1 | 差 | 有 | 非0→V_DD | 有比 | 省管子，但有静态功耗 |
| DCVSL | 2N+2 | 好 | 无 | ✓ | 有 | 管子多，消除时差问题 |
| PT（传输管） | N | 差 | 有 | 衰减(V_DD−V_th) | 无 | 阈值损失，不可再生 |
| CPL | 2N+反 | 较差 | 有(反相器上) | ✓反 | 无 | 互补传输管逻辑 |
| PT->(电平恢复器) | N+3 | 较好 | 无 | ✓反 | 有 | 解决PT阈值损失 |
| PT->TG | t+t | 好 | 无 | ✓反 | 无 | NMOS+PMOS并联，无阈值损失 |
关键取舍：互补CMOS最优但管子数2N最多；伪NMOS/PT省管子但牺牲摆幅和功耗；TG是传输管的最佳改进。
二、动态逻辑（需CLK）
| 风格 | 门数 | 抗噪 | 轨至轨 | 有/无比 | 备注 |
|---|---|---|---|---|---|
| 普通动态 | N+2 | 弱 | ✓ | 无 | 管子数最少，频率最低限制 |
| 动态+泄露器 | + | ↑增强 | ✓ | 有(弱有比) | 改善抗噪 |
| 多米诺(多级) | +2(反) | ↑ | ✓ | 无(加泄露器有) | 非反向逻辑,Domino |
| 无脚无预充 | -- | 弱 | ✓ | 无 | 预充电时间长，功耗↑↑ |
| 双轨多扇出 | 2× | ↑↑ | ✓(PMOS) | 无 | 解决非反向问题，功耗↑↑ |
关键取舍：动态逻辑管子少、速度快，但抗噪差（电荷泄漏、电荷分享）；Domino级联解决了只能实现反向逻辑的问题；双轨进一步解决但面积和功耗翻倍。
一句话总结
静态逻辑稳但慢（管子多），动态逻辑快但脆（抗噪差）。各种变体都是在速度、面积、功耗、摆幅、抗噪之间做trade-off。
一、静态逻辑（无CLK）
| 风格 | 门数 | 抗噪 | 静态功耗 | 轨至轨 | 有/无比 | 备注 |
|---|---|---|---|---|---|---|
| 互补CMOS | 2N | 很好 | 无 | √强 | 无比 | 最经典、最稳健，但晶体管数最多 |
| 伪NMOS | N+1 | 较差 | 有 | 非严格满摆幅（低电平抬高） | 有比 | 省管子，但有静态功耗，噪声裕量下降 |
| DCVSL | 2N+2 | 较好 | 无 | √ | 有比 | 差分+正反馈，同时输出互补信号；满摆幅，但尺寸关系仍重要 |
| PT（传输管） | N | 差 | 与后级连接有 | 衰减（约 (V_-V_)） | 无比 | 阈值损失、不可再生，不适合长链级联 |
| CPL | 2N+反相器/恢复器 | 中等偏好 | 与后级连接有 | 恢复后可满摆幅 | 无比 | 互补传输管逻辑 |
| PT→电平恢复器 | N+3 | 较好 | 基本无 | √/反 | 有比（需尺寸配合） | 解决 PT 阈值损失，但会增加内部电容与设计复杂度 |
| PT→TG | 2N | 好 | 无 | √/反 | 无比 | NMOS+PMOS 并联，无阈值损失；是传输逻辑里更稳健的实现 |
这里的关键修正是：Rabaey 对 PT 的表述不是“天然就有静态功耗”，而是它本体主要问题是阈值损失和不可再生；当退化高电平去驱动后级 CMOS 反相器时，可能出现静态电流。另外，CPL 的全名就是 Complementary Pass-Transistor Logic，并且书里明确说差分结构对噪声鲁棒性有利，所以不宜简单写成“较差”。DCVSL 则确实是满摆幅、无静态功耗，但仍属于 ratioed 风格，不能和互补 CMOS 的鲁棒性完全画等号。
二、动态逻辑（需CLK）
| 风格 | 门数 | 抗噪 | 轨至轨 | 有/无比 | 备注 |
|---|---|---|---|---|---|
| 普通动态 | N+2 | 弱 | √ | 无比 | 管子数少、速度高，但需最小时钟频率 |
| 动态 + 弱保持器（bleeder / keeper） | +1 | 增强 | √ | 视实现而定** | 改善抗泄漏、抗噪；实现不当会引入静态功耗或弱 ratio 问题 |
| 多米诺（多级） | +2（含静态反相器） | 中等 | √ | 无比 | 便于级联，但只能实现非反向逻辑 |
| 去 evaluation 管的 Domino（footless） | N+1 | 弱 | √ | 无比 | 会出现 ripple precharge，还可能带来额外静态/短路功耗，一般不推荐 |
| 双轨 Domino（dual-rail / differential） | 约 2× | 较好 | √ | 无比 | 解决“只能非反向”问题，但功耗更高，因为每周期总有一轨发生 0→1 |
| 多输出 Domino（multiple-output） | 共享后更少 | 中 | √ | 无比 | 复用 PDN 子函数，减少晶体管数与重复实现 |
Rabaey 对基本 dynamic gate 的总结很明确：复杂门通常是 (N+2) 个晶体管，相对静态 CMOS 的 (2N) 更省；它是 non-ratioed；但因为动态节点是高阻存储节点，所以对泄漏、charge sharing、clock feedthrough、耦合噪声更敏感，而且需要最小时钟频率。Domino 的核心不是“抗噪更强”，而是通过后接静态反相器实现可级联；它的硬限制是只能做非反向逻辑。双轨 Domino 用来解决这个限制，但代价就是功耗上升。而去掉 evaluation transistor 的 footless 变体，书里明确指出会有 ripple precharge，并可能带来静态功耗，因此并不是常规推荐写法。
** 这一行之所以写“视实现而定”，是因为书里区分了两类思路： 普通 static bleeder 会带来弱 ratio 问题并可能有静态功耗；而带反馈的 keeper/feedback bleeder 则更接近“改善保持、尽量避免静态功耗”的实现。
一句话版关键取舍
- 静态逻辑：互补 CMOS 最稳健；pseudo-NMOS 用功耗和噪声裕量换面积；PT/CPL 更适合特定结构，不适合简单粗暴地当通用门替代；TG 比纯 PT 稳健得多。
- 动态逻辑：优势在少管子、快，代价是更脆弱、更依赖时钟与细节设计。
