Chapter 7：Software Development Tools

软件开发工具：详细版笔记

Software Development Tools

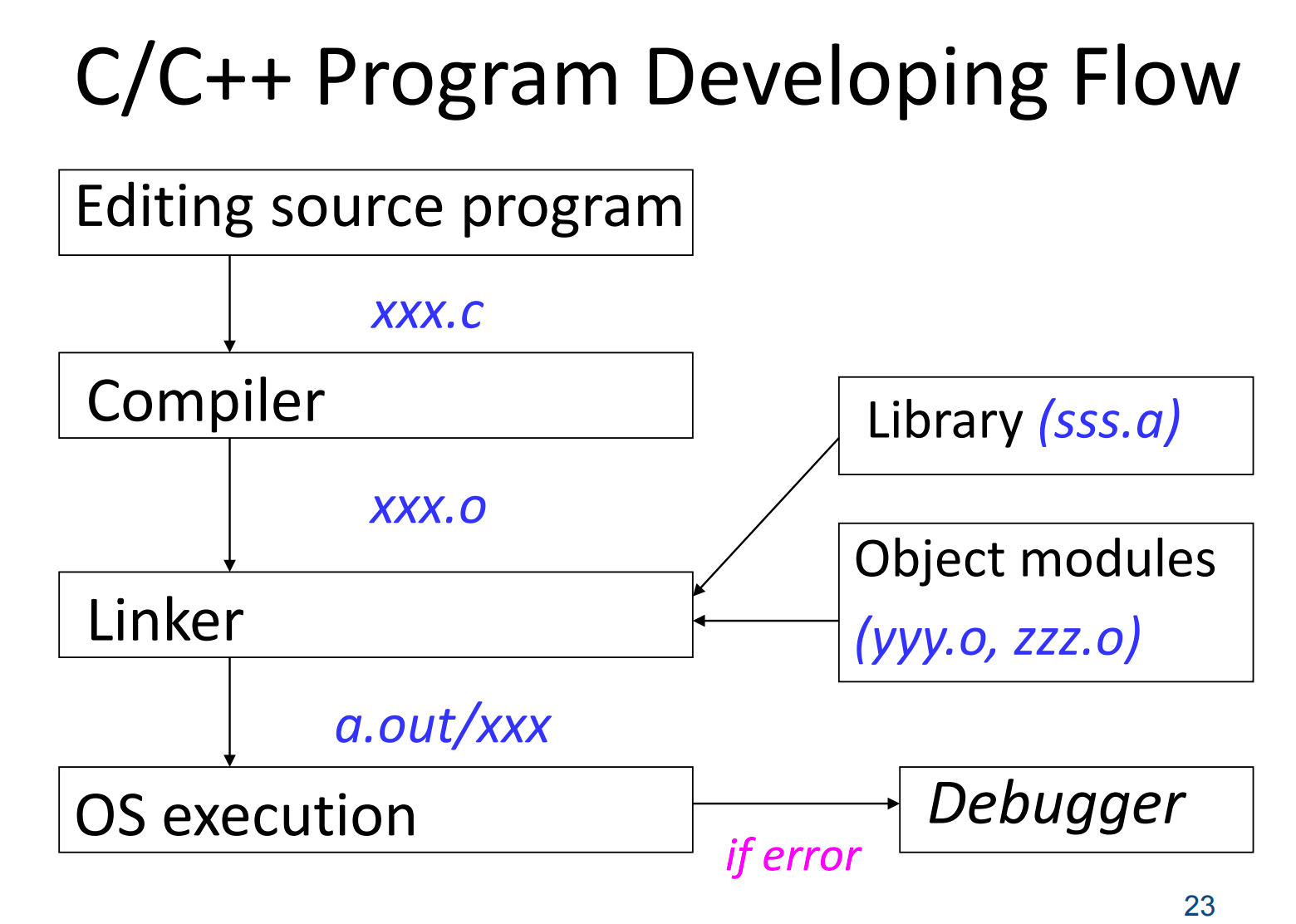

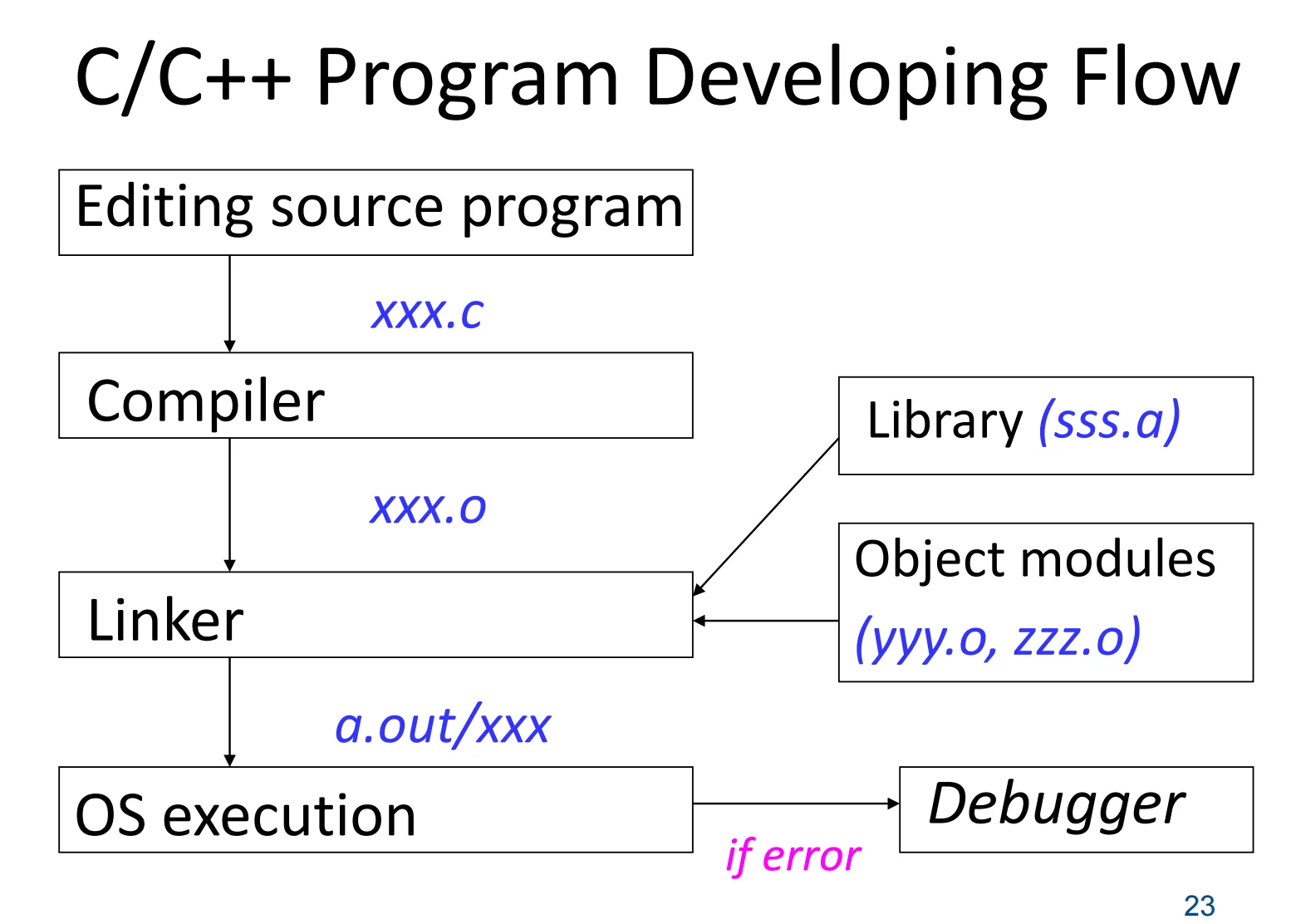

C/C++ 程序开发流程（从源码到运行）

  • 1）编辑源码（Editing source program）
    • 编写/修改源文件，例如 xxx.c（C）或 xxx.cpp（C++）。
    • 产物：仍是人类可读的源代码文件。
  • 2）编译（Compiler）
    • 编译器把 xxx.c 翻译成目标文件 xxx.o（object file）。
    • 目标文件特点：
      • 已经是机器相关的二进制，但通常还不能直接运行；
      • 可能仍有“未解析的符号”（比如调用了别的文件/库里的函数）。
  • 3）链接（Linker）
    • 链接器把多个目标文件和库“拼起来”，生成最终可执行文件。
    • 输入可能包括：
      • 当前编译产物：xxx.o
      • 其他模块的目标文件：yyy.o, zzz.o（Object modules）
      • 库：sss.a（Library，通常指静态库 .a）
    • 输出：可执行文件，例如默认的 a.out，或命名为 xxx。
  • 4）操作系统执行（OS execution）
    • 运行可执行文件：OS 负责装载程序到内存、做动态链接（若有）、分配资源并开始执行。
  • 5）调试（Debugger，if error）
    • 如果运行出错（崩溃、逻辑不对、异常行为），使用调试器（如 gdb）定位问题：断点、单步、查看调用栈/变量等。

文件后缀命名约定（Suffix Naming Convention）

  • .sh / .bash / .csh：Shell 脚本
  • .c / .cpp / .h / .hpp：C/C++ 源文件 / 头文件
  • .f：Fortran 源文件
  • .o：目标文件（Object file，编译后的中间产物，尚未链接）
  • .s：汇编源文件（Assembly source）
  • .a：静态库（Static library，链接时把需要的目标代码打包进可执行文件）
  • .so：动态库 / 共享库（Shared object，运行时或装载时动态链接）
  • .pl：Perl 脚本
  • .tcl：Tcl/Tk 脚本
  • .py：Python 脚本
  • .java：Java 源文件
  • .scala：Scala 源文件

Stuz 老师本来打算下来问大家——要记住

同时强调了一下.a .so 静态链接库和动态链接库

gcc 原来叫GNU C compliers 现在叫GNU Compiler Collection

后来它支持的不止 C（还包括 C++、Fortran 等），所以官方把 GCC 的全称扩展为 GNU Compiler Collection。

C 编译器命名与来源（C Compilers）

  • cc/CC：历史上常见于 Sun Microsystems 的编译器命令名
    • 一般约定：cc 偏 C；CC 偏 C++（不同系统/厂商实现细节可能不同）
  • gcc/g++：来自 GNU 工具链
    • gcc：常用作 C 编译驱动器（也可驱动其他语言，取决于参数/文件后缀）
    • g++：常用作 C++ 编译驱动器（默认会链接 C++ 标准库）
  • 编译选项很多：不确定含义时，用 man gcc / man cc 查手册

cc/gcc 常用选项（编译阶段/输出控制）

  • -c：只编译（compile only），生成 .o 目标文件，不进行链接
  • -g：生成调试信息（用于 gdb 等调试器）
  • -O?：优化级别（例如 -O1 / -O2 / -O3 / -Os / -Ofast）
    • 数字越大通常优化越激进；-Os 侧重减小体积
  • -o output_filename：指定输出文件名
    • 若不指定，默认可执行文件名通常为 a.out

cc/gcc 常用选项（头文件/宏/库链接）

  • -Ipathname（大写 I）：把 pathname 加入头文件搜索路径（影响 #include）
  • -Dsymbol：定义预处理宏
    • 等价于在代码里写 #define symbol
  • -Ldirectory：把 directory 加入库搜索路径（linker 找库用）
  • -lxyz（小写 l）：链接名为 xyz 的库
    • 通常对应 libxyz.a（静态库）或 libxyz.so（共享库）

编译 hello.c（从源码到可执行文件）

  • 源码文件：hello.c（包含 #include <stdio.h>，printf("hello, world!\n");）
  • 两步法（编译→链接）：
    • 只编译生成目标文件：gcc -c hello.c → 得到 hello.o
    • 再链接生成可执行文件：gcc -o hello hello.o → 得到 hello
  • 一步到位（编译+链接）：
    • gcc -o hello hello.c
    • 或 gcc hello.c（不指定 -o 时，默认输出可执行文件名 a.out）

链接目标文件（把多个 .o 组合成一个程序）

  • 例子结构：
    • hello1.c：extern void foo(); 声明外部函数，main() 里调用 foo()
    • sub_hello1.c：定义 void foo()（例如打印 "hello, world!\n"）
  • 正确流程：先分别编译，再统一链接
    • 分别生成目标文件：
      • gcc -c hello1.c → hello1.o
      • gcc -c sub_hello1.c → sub_hello1.o
    • 链接成最终程序：
      • gcc -o my_hello hello1.o sub_hello1.o
  • 关键点：extern 只负责“声明我会用到 foo”，真正的定义在另一个 .c 里；链接阶段把符号（如 foo）对应起来。

与库链接（以 sin() / libm 为例）

  • 现象：triangle.c 即使 #include <math.h>，直接 gcc -o tri triangle.c 仍可能报 undefined reference to 'sin'（头文件只是声明，函数实现还在库里）
  • 解决：链接数学库 libm
    • gcc -o tri triangle.c -lm
    • 运行后得到类似输出：sine 45 = 0.707106
  • 库从哪里找：
    • 编译器通常在 /usr/lib（或如 /usr/lib/i386-linux-gnu 等架构相关目录）寻找库文件（如 libm.a / libm.so）
    • 若库不在默认路径：用 -Ldirectory 增加搜索目录
      • 例如：gcc ... -L/some/path -lm
  • 命名规则：-lxyz 会链接 libxyz.a（静态）或 libxyz.so（动态/共享）

gdb ——GNU debugging

Source Code Debugging

  • 编译时带调试信息：gcc -g ...（生成可被调试器读懂的符号信息）
  • 启动调试器：gdb tri（也可用带 GUI 的 ddd）
  • 常用调试流程（对应示例）
    • 看源码：(gdb) list
    • 下断点：(gdb) br 8（在第 8 行停住）
    • 运行程序：(gdb) run
    • 查看变量：(gdb) print value
  • 单步与定位
    • 单步执行（不进入函数内部）：(gdb) next
    • 再查看变量：(gdb) print value
    • 看调用栈位置：(gdb) where
  • 帮助与退出
    • 查看帮助分类：(gdb) help（也可 help all / help <命令>）
    • 退出：(gdb) quit（若程序仍在跑，会提示是否强制退出）

在查看history的时候，重复执行xyz行的命令只需要输入!xyz就等价于输入这个命令

run with arguments 指的是输入命令(比如./argoic 1013)后面的参数

还有其他gdb命令 比如disp angle p angle缩写， 以及对应命令的快捷键（F5之类的？）

yak是什么？14.07

  • 带GUI的gdb——ddd

Building One’s Own Library Archive

  • ar：用来创建 / 修改 / 解包归档文件（archive）
    • archive：一个“打包文件”，里面装着一组其他文件，并保留结构，之后还能把单个文件取出来
    • 大型软件开发里，常把很多 .o 目标文件打包成一个或多个 archive（便于管理/链接）
  • ranlib：为 archive 生成索引（index），让链接器更快找到需要的符号（函数/变量）

Other Tools for Developing Software

  • as：汇编器（assembler），把汇编代码（.s/.S）转换成目标文件（.o）
  • lex：生成词法分析程序（lexical analyzer）
    • 会生成用于字符输入词法处理的 C 代码
    • 常作为 yacc 的前端（配合使用）
    • GNU 版本叫 flex
  • yacc：语法分析器生成器（yet another compiler-compiler）
    • 根据一组文法规则（grammar rules）生成编译器的语法解析（parsing）部分
    • GNU 版本叫 bison

lex/flex - 像切菜

你要做什么： 把一串字符切成有意义的"词"

怎么做：

  1. 你告诉 lex："看到连续数字就叫它'数字'，看到 + 就叫它'加号'"
  2. lex 生成一个程序，像传送带一样从左到右扫描
  3. 每次识别出一个词，就贴上标签扔出来

例子：

输入: "123 + 456"

lex 工作: 看到 1...2...3(停)空格(跳过)看到+(停)空格(跳过)看到 4...5...6(停)

输出: 数字:123 加号 数字:456

yacc/bison - 像搭积木

你要做什么： 检查这些"词"的组合是否合理，并理解它的意思

怎么做：

  1. 你告诉 yacc："数字+数字 = 表达式，可以计算"
  2. yacc 拿到 lex 切好的词，像玩拼图一样往上摞
  3. 摞的过程中按规则计算结果

例子：

输入词: 数字:3 加号 数字:5

yacc 的脑子:

"看到数字 3" → 放进盒子

"看到加号" → 记住要做加法

"看到数字 5" → 放进盒子

"哦！这是 数字+数字，符合规则" → 计算 3+5=8

输出: 8

更直白的比喻

lex = 超市收银员扫条码

  • 哔哔哔地识别每件商品："这是苹果、这是牛奶、这是面包"

yacc = 收银系统算账

  • "哦，3个苹果每个5块，牛奶打折，总共..."
  • 检查你是否按对了组合（比如优惠券能不能和折扣同时用）

make Overview

  • make / gmake：自动判断哪些源文件需要重新编译和/或重新链接，只做必要的部分（增量构建）。
  • 构建规则来源：从 makefile / Makefile 读取“怎么编译、怎么链接”的规则与依赖关系。
  • 还能做什么：除了 build，也常用来执行 install / uninstall 等其它命令（写在 makefile 里）。
  • 小建议：从已有的 makefile 模板开始改，会比从零写更快、更不容易出错。

makefile Rules

  • 规则基本格式
    • target: dependencies ...
    • 下一行（必须以 Tab 开头）写要执行的 commands ...
    • 含义：要生成/更新 target，先保证 dependencies 都是最新，然后执行命令。
  • 举例
    • myapp1: srcfile1.o srcfile2.o srcfile3.o
      • 目标：生成可执行文件 myapp1
      • 依赖：三个 .o
      • 命令：gcc -o myapp1 srcfile1.o srcfile2.o srcfile3.o -lm
    • srcfile1.o: srcfile1.c myinclude.h（2/3 同理）
      • 目标：生成 srcfile1.o
      • 依赖：源文件 + 头文件
      • 命令：gcc -c srcfile1.c（编译成 .o，不链接）
    • clean:
      • 常见“伪目标”，用来清理产物：rm -f myapp1 ...
  • 依赖图（dependency graph）可以这样画
    • myapp1 ↳ srcfile1.o ↳ srcfile1.c, myinclude.h ↳ srcfile2.o ↳ srcfile2.c, myinclude.h ↳ srcfile3.o ↳ srcfile3.c, myinclude.h
    • clean（独立目标，不依赖上面这些）
  • make 的关键效果
    • 如果只改了 myinclude.h：三个 .o 都会重编译，然后再重新链接 myapp1
    • 如果只改了 srcfile2.c：只会重编 srcfile2.o，然后重新链接 myapp1

Makefile 里的宏（变量）与内置符号

  • 变量/宏：用来简化重复书写，例如：
makefile
OBJS=srcfile1.o srcfile2.o srcfile3.o
myapp1: $(OBJS)
    $(CC) -o myapp1 $(OBJS) -lm
  • 预定义变量（make -p 可查看）：
    • CC(C 编译器), CXX(C++ 编译器), CFLAGS(编译选项), LDFLAGS(链接选项), LDLIBS(库，如 -lm) 等。
  • 后缀规则（Suffixes）：make 内置一些“从 .c 生成 .o”的默认规则；$< 常表示触发规则的那个依赖文件（如 .c）。
  • 特殊内部宏：
    • $@：当前目标名（target）
    • $*：当前目标去掉后缀的“基名”
    • $<：第一个依赖文件名
    • $?：比目标更新的依赖列表

\ back slash 代表换行 取消特殊含义 去行

按照依赖触发深度优先搜索，保证目标是最新的

make Command Line Options

  • 基本用法：make [options]
  • -f filename：指定使用的规则文件（不用默认的 makefile/Makefile）
  • -n：只打印将要执行的命令，不真正执行（预览/排错）
  • -p：打印完整的宏定义与目标/规则信息（查看 make 内置/当前环境）

touch

  • 用法：touch filename
  • 作用：更新文件的“修改时间戳”
  • 和 make 的关系：make 依据时间戳判断是否需要重编译，所以常用 touch 来“强制触发”某些目标重新构建（re-make）

Real Example of makefile

  • 典型结构：变量定义 + 目标规则 + 模式规则 + clean
  • 变量示例（把编译参数集中管理）：
    • LIB：库路径/库（如 -L... -lX11 -lm）
    • INC：头文件搜索路径（如 -I...）
    • INCFILE：头文件集合
    • SOURCE：源文件集合
    • OBJ = $(SOURCE:%.c=%.o)：把 .c 映射为 .o
  • 目标示例：
    • draw: $(OBJ)：链接生成可执行文件（$@ 表示目标名）
  • 模式规则示例：
    • %.o: %.c：把每个 .c 编译成对应 .o（$< 表示第一个依赖）
  • clean：删除产物（如 *.o、可执行文件）
脚本解释

LIB = -L /usr/lib/x86_64-linux-gnu -lX11 -lm

INC = -I /usr/include/X11 -I ./include

INCFILE = all.h draw.h global.h

SOURCE = main.c init.c readline.c toview.c translate.c \

cast.c drawline.c draw_guide.c

OBJ = $(SOURCE:%.c=%.o)

draw: (OBJ)gcc−g(OBJ) gcc -g (OBJ) (LIB)−o(LIB) -o @

%.o: %.c

gcc -g -c (INC)(INC) < -o $@

clean:

rm -f *.o

rm draw

LIB = -L ... -lX11 -lm

  • 作用：告诉链接器去哪里找库、并链接哪些库。
    • -L /usr/lib/x86_64-linux-gnu：把这个目录加入“库搜索路径”
    • -lX11：链接 libX11.so（或 libX11.a）
    • -lm：链接数学库 libm.so（sin/cos 等函数都在这里）

直觉：LIB 是“链接阶段”才用的东西。

INC = -I ...
  • 作用：告诉编译器去哪里找头文件。
    • -I /usr/include/X11：让 #include <X11/...> 找得到
    • -I ./include：让 #include "xxx.h" 在项目的 include/ 下也能找到

直觉：INC 是“编译阶段（.c -> .o）”才用的东西。

INCFILE = all.h draw.h global.h

  • 作用：列出一些头文件名（用于表达依赖关系很常见）。
  • 但注意：这个版本里，INCFILE 只是定义了，并没有在规则里写成依赖（例如没有 $(OBJ): $(INCFILE) 这种），所以它目前不会直接影响 make 是否重编译。

SOURCE = main.c ...

  • 作用：列出所有参与编译的 .c 源文件。

OBJ = $(SOURCE:%.c=%.o)

  • 作用：把 SOURCE 里的每个 .c 批量替换成对应的 .o。
  • 这是 make 的“模式替换”写法：
    • main.c → main.o
    • init.c → init.o
    • …以此类推
  • 所以 OBJ 最终就是：main.o init.o readline.o ... draw_guide.o

目标规则 draw：最终把一堆 .o 链接成可执行文件

draw: $(OBJ)

  • 含义：目标是 draw，它依赖于 $(OBJ) 里所有 .o 文件。
  • make 的核心规则：
    • 如果 draw 不存在 → 必须生成
    • 如果某个依赖 .o 不存在 → 必须先生成那个 .o
    • 如果某个依赖 .o 比 draw 更新（时间戳更“新”）→ 重新链接 draw

gcc -g $(OBJ) $(LIB) -o $@

  • 这一行是“生成 draw 的命令”（链接阶段）。
  • gcc -g ...：带调试信息（方便 gdb）
  • $(OBJ)：所有目标文件一起参与链接
  • $(LIB)：把 X11 库、数学库等链接进来
  • -o $@：输出文件名是 $@
    • $@ 是 make 的自动变量：当前规则的目标名
    • 在这里 $@ 就是 draw

所以这一条命令大致等价于： gcc -g main.o init.o ... draw_guide.o -L... -lX11 -lm -o draw

模式规则 %.o: %.c：教 make “任何 .c 怎么编译成 .o”

%.o: %.c
  • 含义：任意 xxx.o 依赖 xxx.c
  • 当 make 发现它需要 main.o，就会套用这个规则，自动得到：
    • main.o: main.c 同理 init.o: init.c …
gcc -g -c $(INC) $< -o $@
  • 这一行是“生成 .o 的命令”（编译阶段）。
  • -c：只编译不链接（输出 .o）
  • $(INC)：加上头文件搜索路径
  • $<：make 自动变量：第一个依赖文件
    • 在 main.o: main.c 里，$< 就是 main.c
  • $@：目标文件名
    • 在 main.o: main.c 里，$@ 就是 main.o

所以对 main.o 来说，这行等价于： gcc -g -c -I/usr/include/X11 -I./include main.c -o main.o

clean:
  • 这是一个“伪目标”（一般会额外写 .PHONY: clean，但你图里没写也能用）
  • 运行 make clean 时会执行下面的 rm
rm -f *.o
  • 删除所有 .o 文件（中间产物）
rm draw
  • 删除最终可执行文件 draw
make 真正“执行顺序”

假设你执行：

  • make（默认目标通常是 Makefile 里出现的第一个目标，这里是 draw）
  • 或 make draw

make 会做这样的事（按依赖自动推导）：

  1. 目标：draw
  2. 发现 draw 依赖：main.o init.o ...
  3. 逐个检查这些 .o：
    • 若某个 .o 不存在 → 用 %.o: %.c 编译它
    • 若某个 .o 旧了（对应 .c 更新了）→ 重新编译它
  4. 所有 .o 都最新后 → 执行链接命令生成/更新 `draw

Running and Learning More

  • 常见运行方式：
    • make（默认目标，通常是第一个目标）
    • make draw（指定构建某个目标）
    • make clean（清理）
  • 核心概念：make 会根据 dependency graph（依赖图） 做构建顺序安排（可理解为深度优先地满足依赖）
  • 延伸：
    • 进一步阅读：Makefile 相关文档/百科
    • 其他构建工具：bazel、MSBuild、sbt 等

小任务demo_code.zip里面的makefile还要再看看

gcc -I include -M main.c

Source Code Version Control（源代码版本控制）

  1. 为什么需要版本控制（Why version-control?）
  • 多人协作开发（Multi-programmers working together）
  • 记录历史版本（History recording）
  • 按不同需求创建代码分支（Code branches for various demands）
  1. 版本控制工具类型（Version control tools）
    • 本地数据模型（Local data model）
      • SCCS：Source Code Control System
      • RCS：Revision Control System
    • 客户端-服务器模型（Client-server model）
      • CVS：Concurrent Versioning System
      • tkcvs：CVS 的 GUI 工具（tkcvs with GUI）
    • 分布式模型（Distributed model）
      • git：开发者拥有自己的本地仓库（developer has own local repository），修改可以共享（changes can be shared）
Functions of a Version Control Tool | 版本控制工具的功能
  1. 基础功能（Basic）
    • 维护文件版本记录（Maintain a record of versions of a file）
    • 可恢复旧版本（Old versions can be recovered）
    • 可同时维护多个不同版本（Different versions can be maintained simultaneously）
    • 支持文件/分支的签入/签出（Checkin/checkout files/branches）
  2. 高级功能（Advanced）
    • 为每个用户提供视图/工作区（Viewport for each user）
    • 分支管理（Branch management）
    • 项目管理（Project management），例如：
      • 差异比较（diff）
      • 合并（merge）
      • 等（etc.）
  3. 学习建议（Tips）
    • 运行并学习：man gittutorial（'man gittutorial' and follow it?）
    • 去 GitHub 学习入门介绍（Visit github to learn some introductions）
