Chapter 13：存储器 Memory

Memory 结构

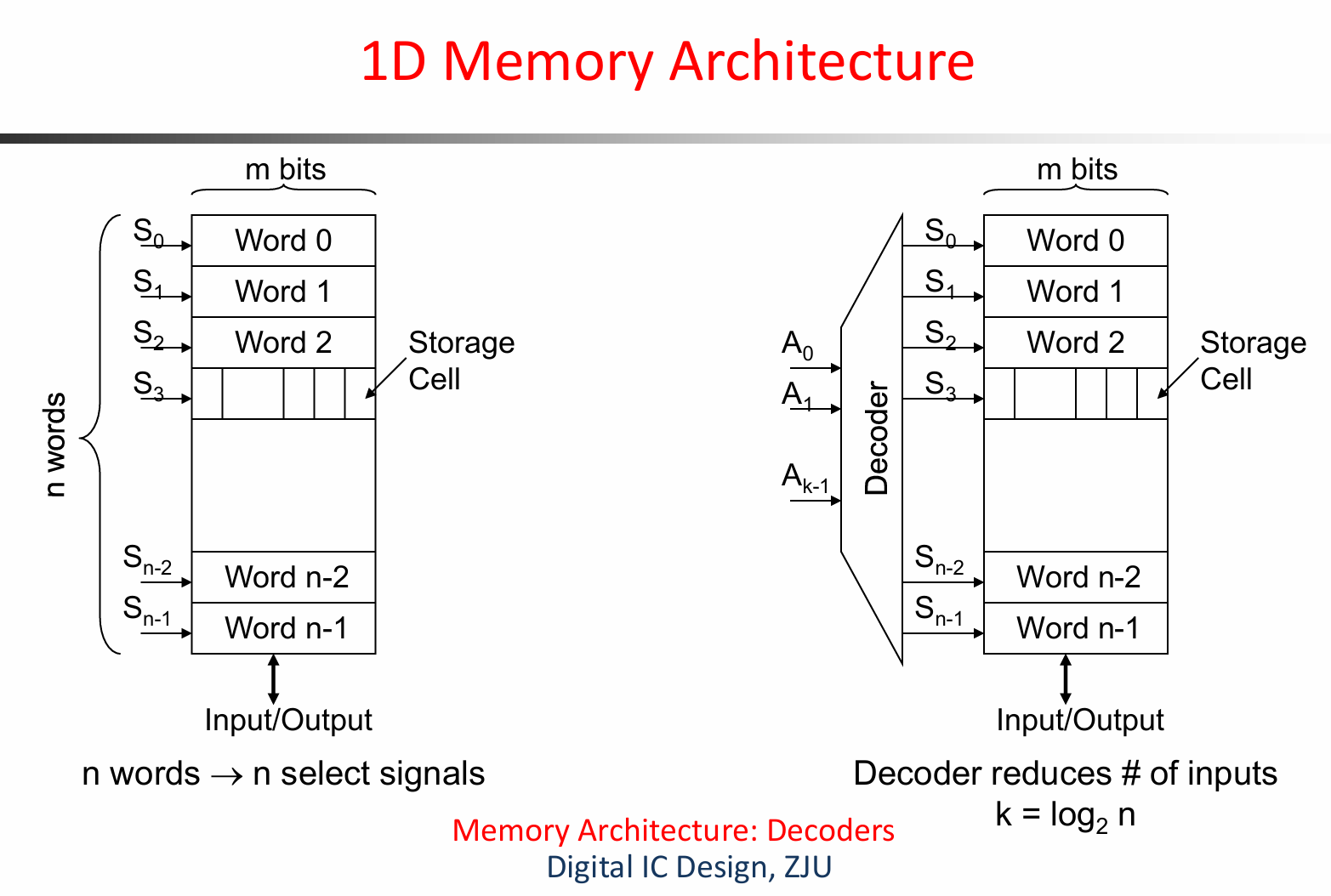

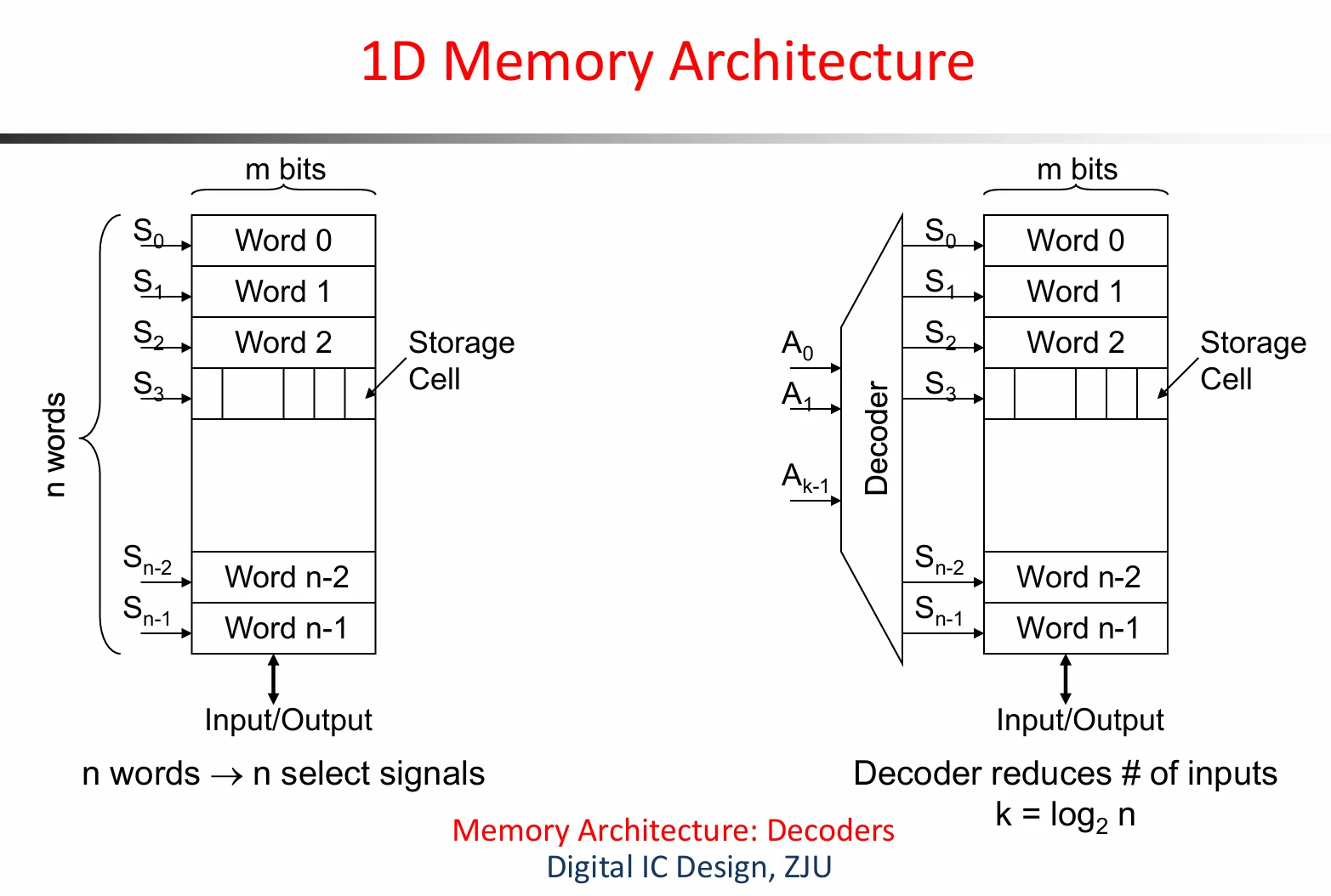

1维存储结构

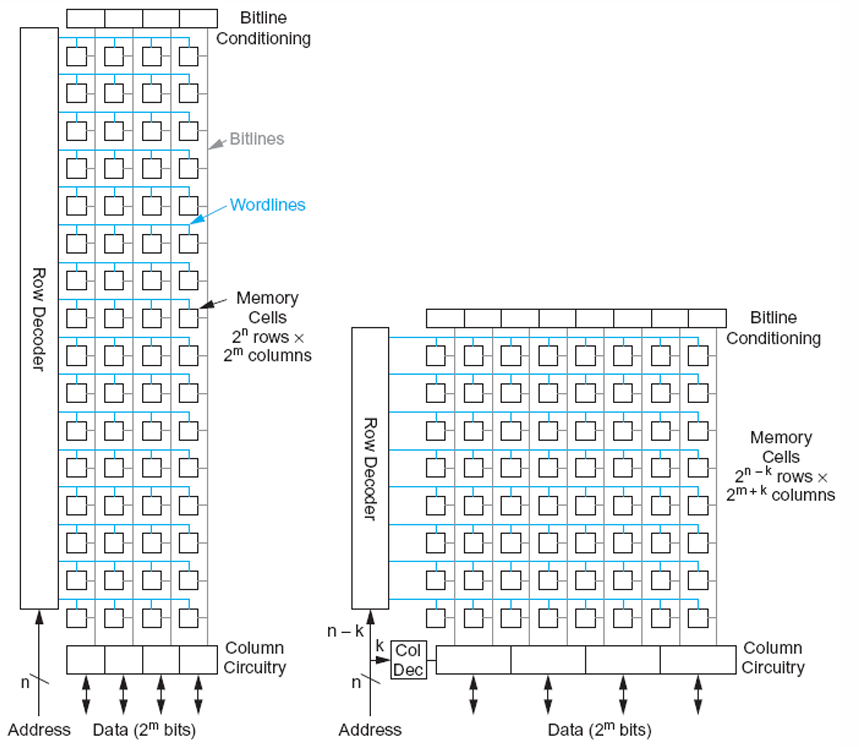

2维存储结构

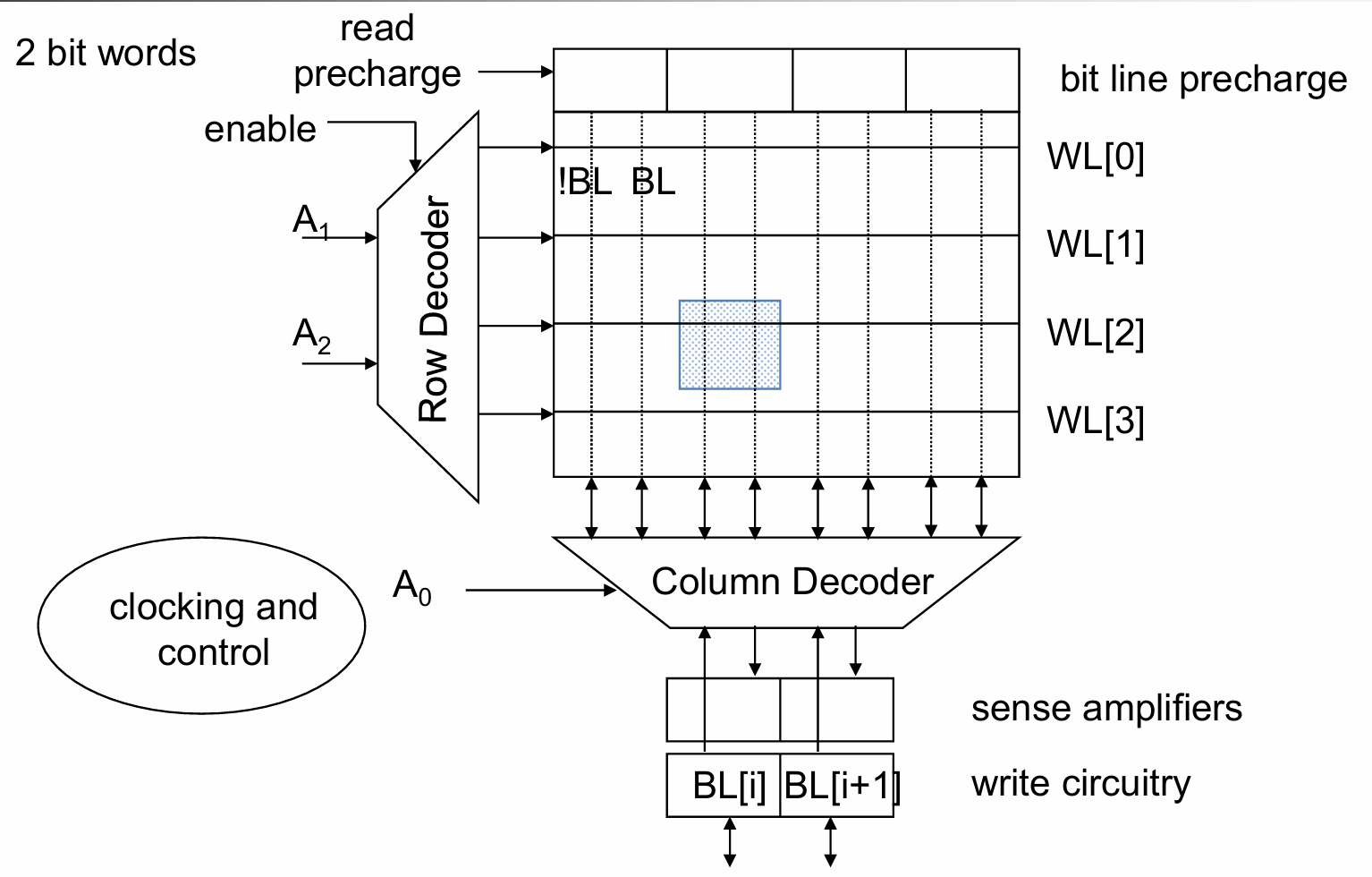

大容量存储器不能再做成一个巨大的单一阵列，而是要分成多个小 block，通过层次化寻址来访问。

优势：每个 block 内部连线更短，速度更快、延迟更小； 一次只激活一个 block，不用让整个大存储阵列工作，所以可以降低功耗。

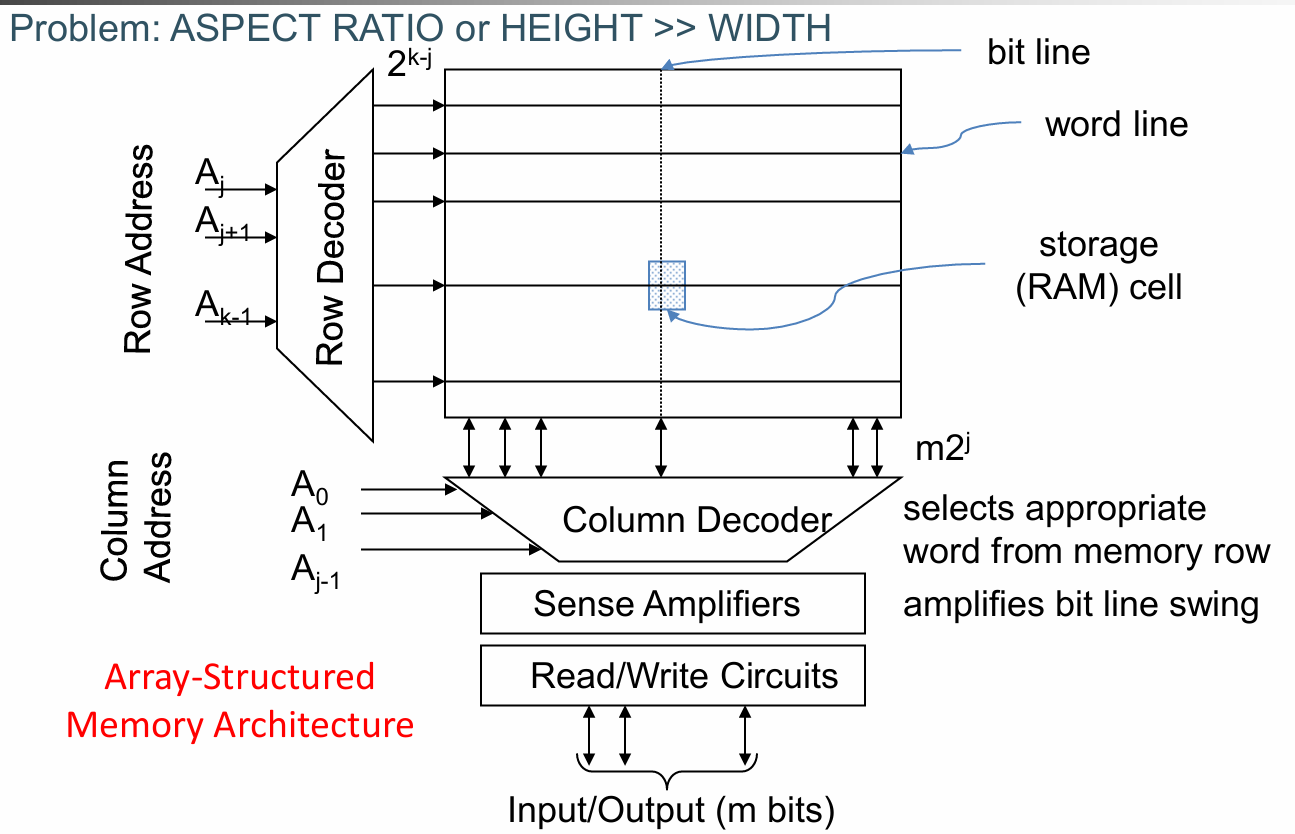

阵列结构

阵列布局方面，减少行数、增加列数，从而让存储阵列更接近方形、更容易布局。

Memory 时序定义

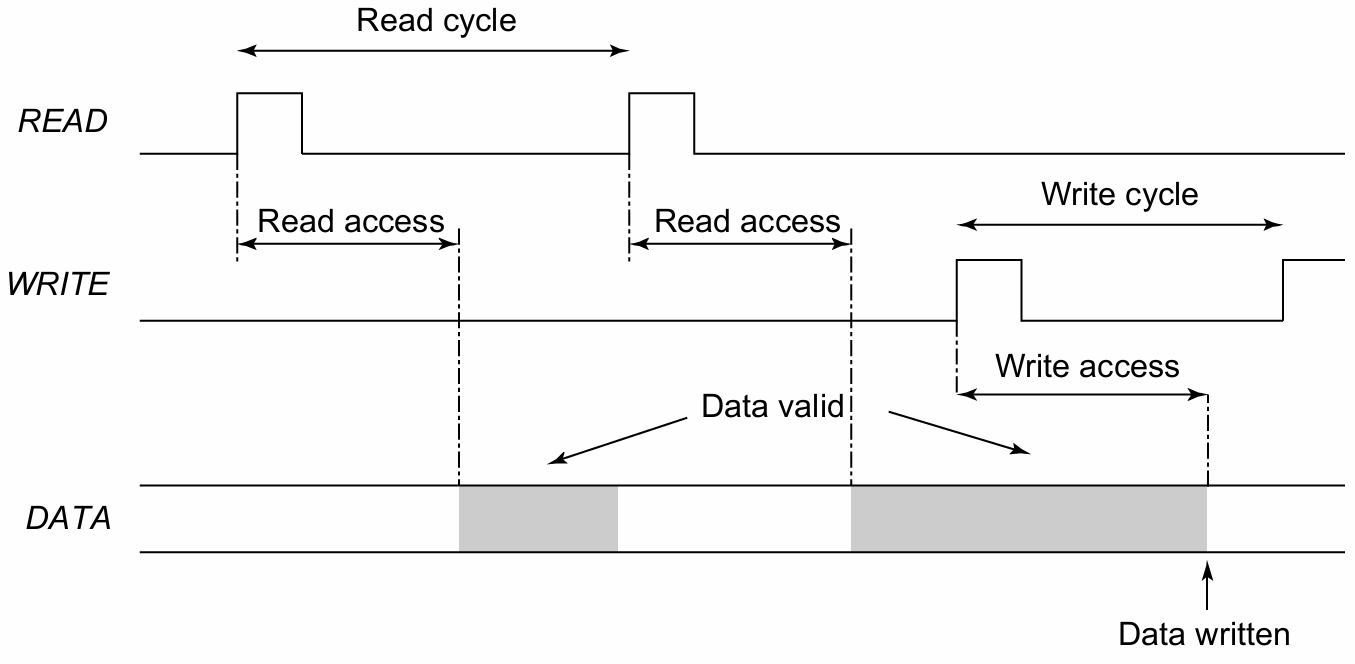

Read cycle 表示两次读操作之间所需要的最短时间间隔。

Read access 表示从发出读命令开始，到数据变得有效所需要的时间。

Write cycle 表示两次写操作之间所需要的最短时间间隔。

Write access 表示写操作从开始到真正写入完成所需的时间。

内存访问时序

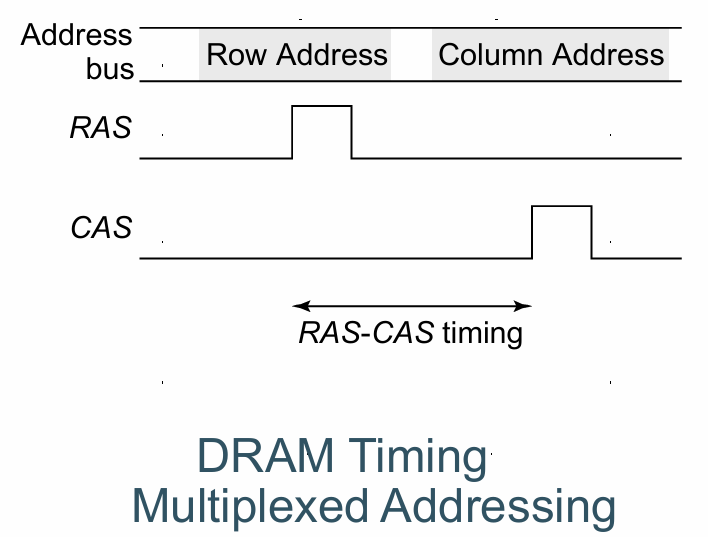

DRAM 使用地址复用，地址总线不是一次性给出完整地址，而是分两步给。

RAS：Row Access Strobe，行访问选通信号

CAS：Column Access Strobe，列访问选通信号

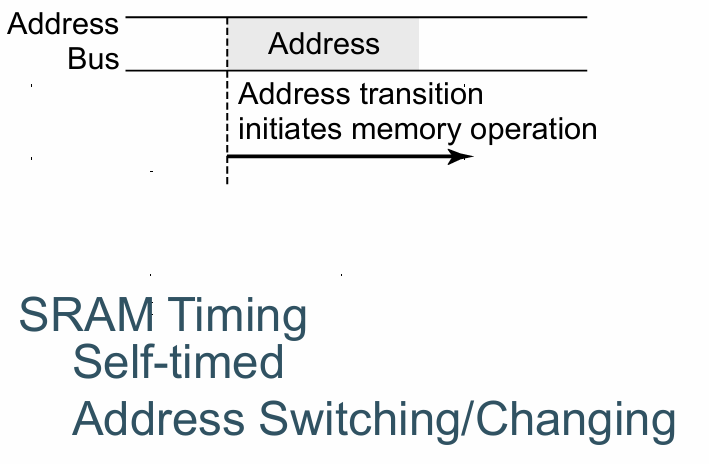

SRAM 通常不需要像 DRAM 那样分行地址和列地址两次送入。地址发生变化，就触发 SRAM 开始读写操作。

即self-timed，自定时，即 SRAM 内部电路根据地址变化自动完成访问控制。

RAM | Random Access Memory

SRAM

SRAM cell 是 SRAM 的最基本存储单元，每个 cell 必须具备存储 1 bit 信息、支持读操作和写操作的功能。

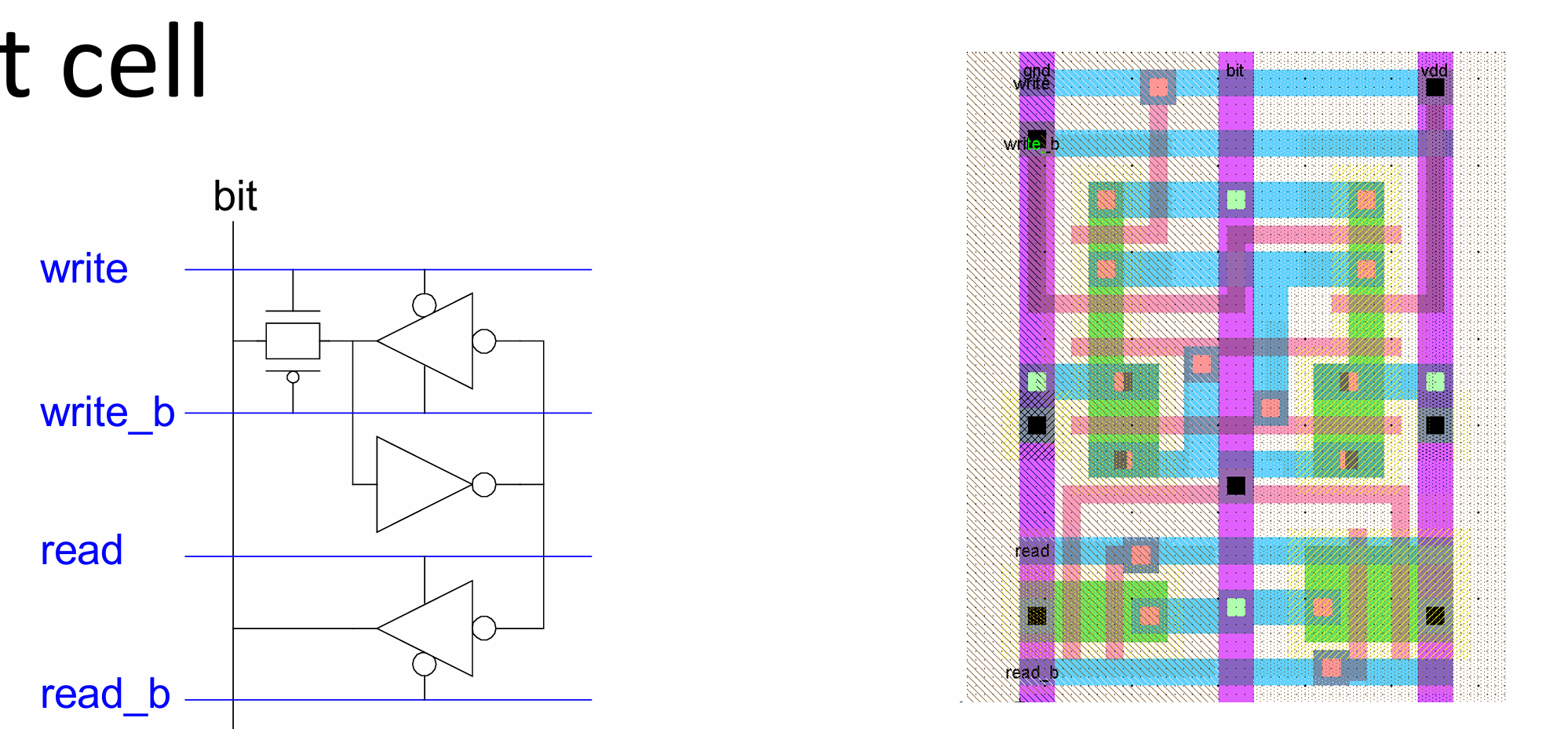

12T SRAM 单元

由 12 个晶体管 transistor 构成的 SRAM 单元。

一个简单的 latch，用于保存 0/1；与 bitline 位线 相连，用于读写数据；具备独立的读写控制信号

write_b 一般表示是 write 的反相控制。

6T SRAM 单元

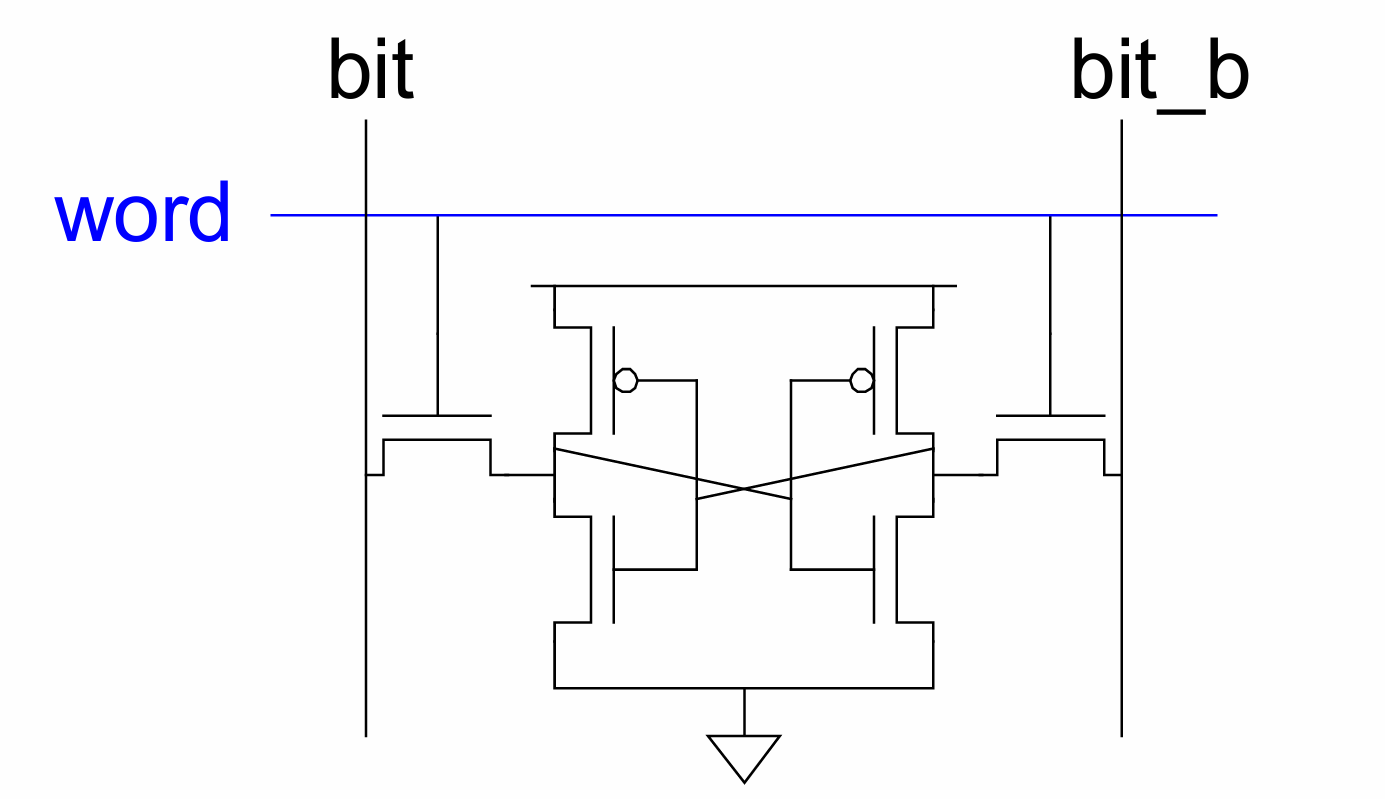

6T SRAM 是最常见的静态存储单元，由 6 个晶体管组成，核心是两个交叉耦合反相器，用来稳定保存 0 或 1。

word line（字线）：控制该存储单元是否被选中。

bit / bit_b（位线及反位线）：用于读出或写入数据，是一对互补信号线。

SRAM 读

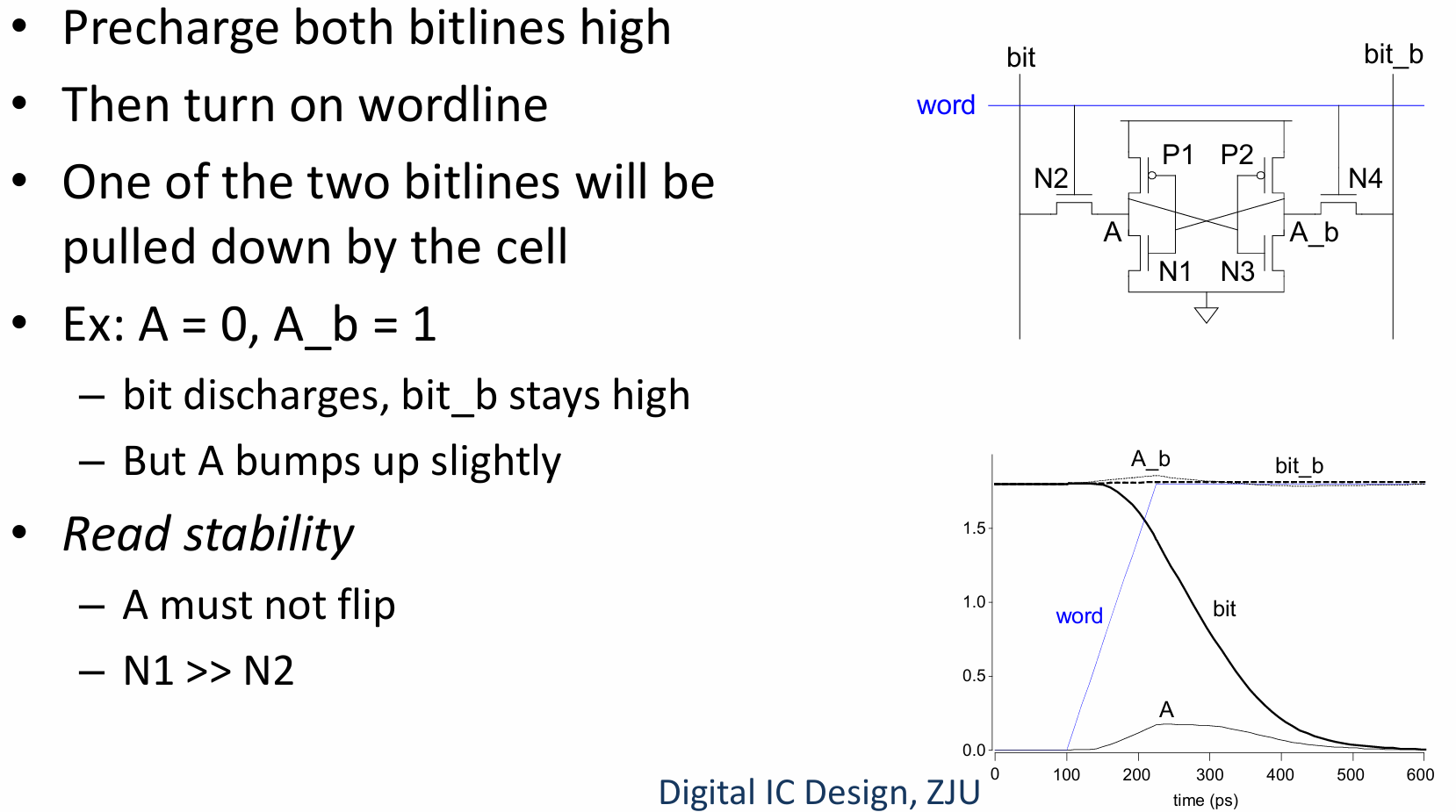

读的过程：先把两条位线 bit 和 bit_b 都预充到高电平。然后拉高 word line（字线），打开两侧访问晶体管，使存储节点和位线连接。

举例：

单元内部存的是 A = 0，A_b = 1

字线打开后，左侧位线 bit 会通过存储单元被下拉放电

右侧位线 bit_b 仍保持高电平

之后通过比较 bit 和 bit_b 的电压差，就能读出数据

提醒

真实 SRAM 读操作基本就是利用 bit 和 bit_b 的电压差来读出数据，但不是让 CPU 或普通逻辑门直接去比较，而是用专门的 sense amplifier（灵敏放大器/读出放大器）把这个很小的差值快速放大成完整的数字 0 或 1，不需要等 bit 完全放电到 0。

读稳定性

读的时候不能把原来存的 0 误翻转成 1，所以要求下拉管 N1 要比访问管 N2 强，即 $(W/L)_{N1}>>(W/L)_{N2}$ 这样即使 bit 是高电平，也不会把节点 A 拉得太高。

在下图中看到，字线导通后，A处的电压稍微抬升后依然被下拉到地，说明下拉管在起作用。

SRAM 写

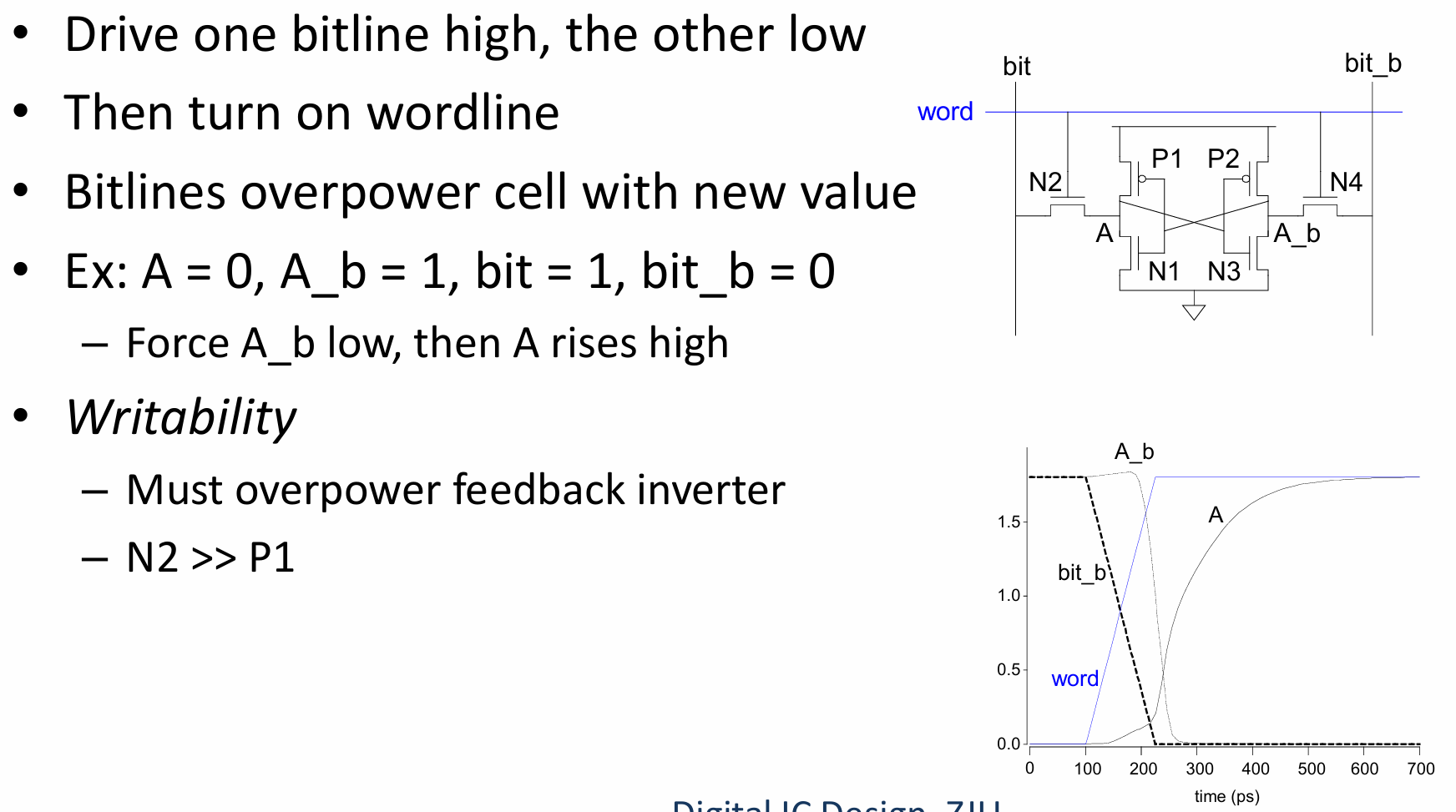

写的过程：先在位线上放入要写入的数据，然后拉高字线，N2和N4打开，位线强行改变内部节点的电位。

写的能力

位线和访问管（如N2，N4）必须能压过原来 SRAM 单元内部的反馈保持能力。

提醒

ppt中给出的案例：A_b原本存1，现在bit_b要把A_b强制写为0。此时 P2 想继续把内部节点拉高，保持旧数据； N4 想通过低电平 bit_b 线把内部节点拉低，写入新数据。就需要访问管 N4 的导通能力要强于上拉管 P2，这样才能把内部高电平节点拉低。（原ppt的图有些不对应）

SRAM 单元尺寸设计

读操作时：高电平位线不能破坏单元

写操作时：低电平位线必须能写入新值

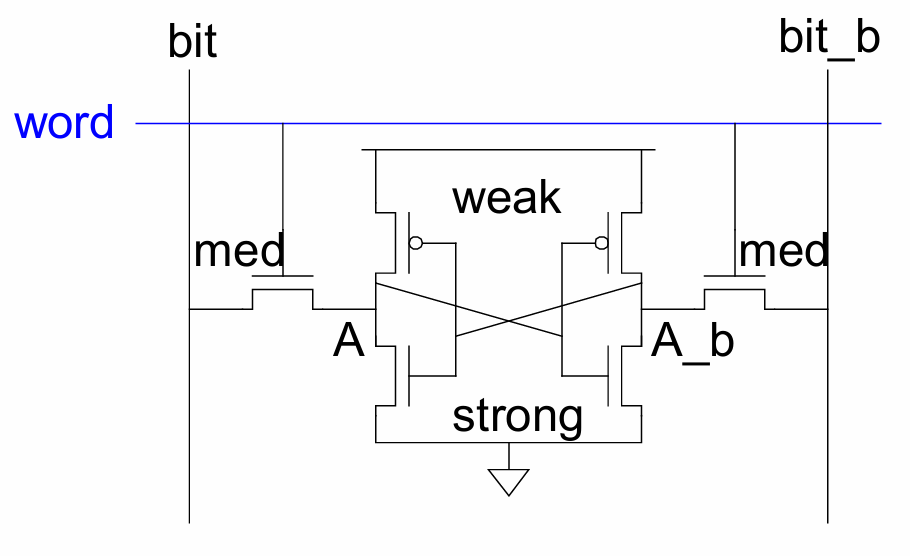

下拉 NMOS 强>访问 NMOS 中等>上拉 PMOS 弱

4*4 SRAM memory

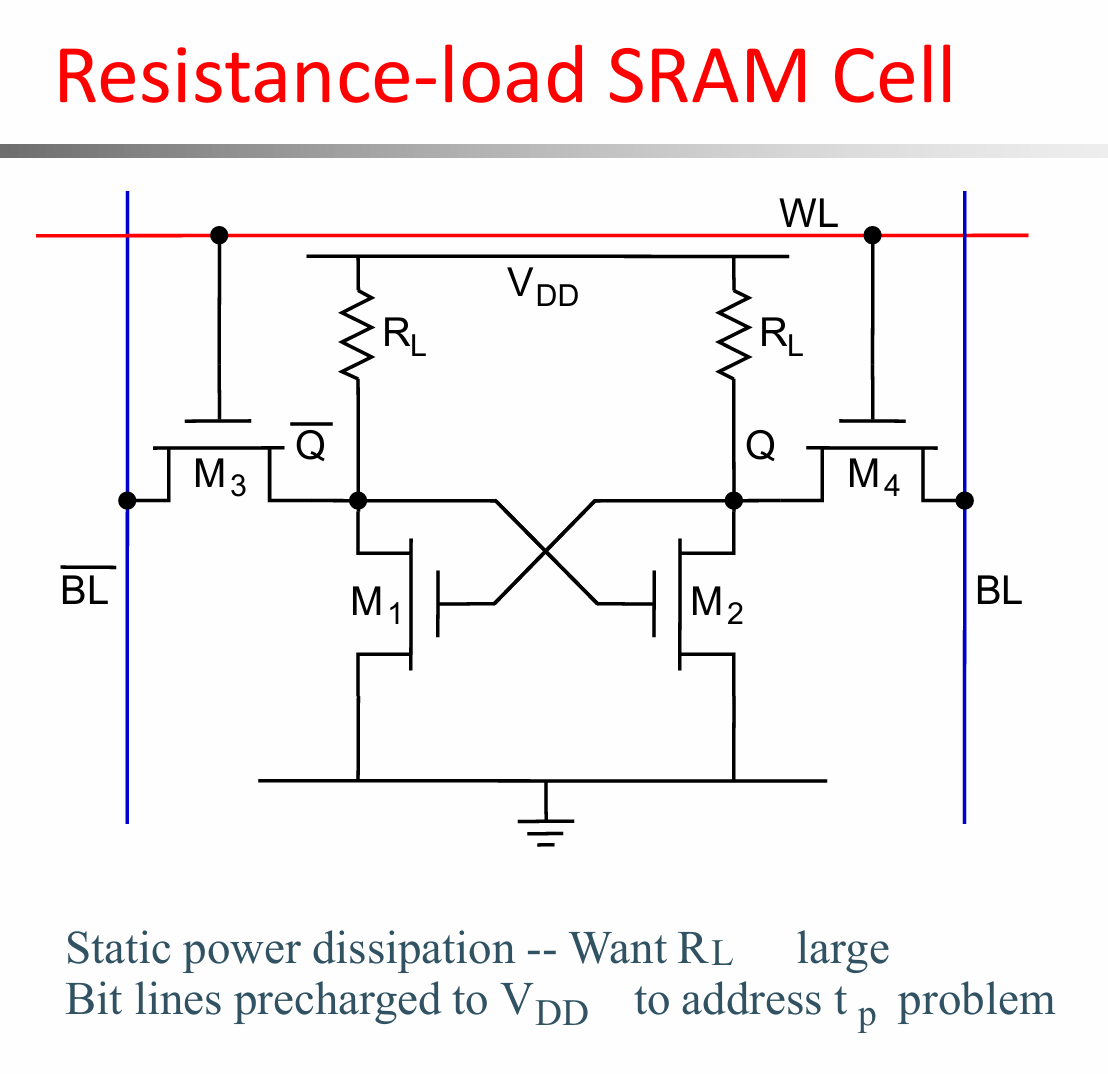

电阻负载的 SRAM 单元

存在静态功耗：只要电阻某一侧 NMOS 导通，就会有直流电流。

使用大电阻减少静态功耗，是上拉电阻太大，会影响传播延时 $t_p$ ，所以位线通常要预充到 $V_{DD}$ 来提高读写速度。

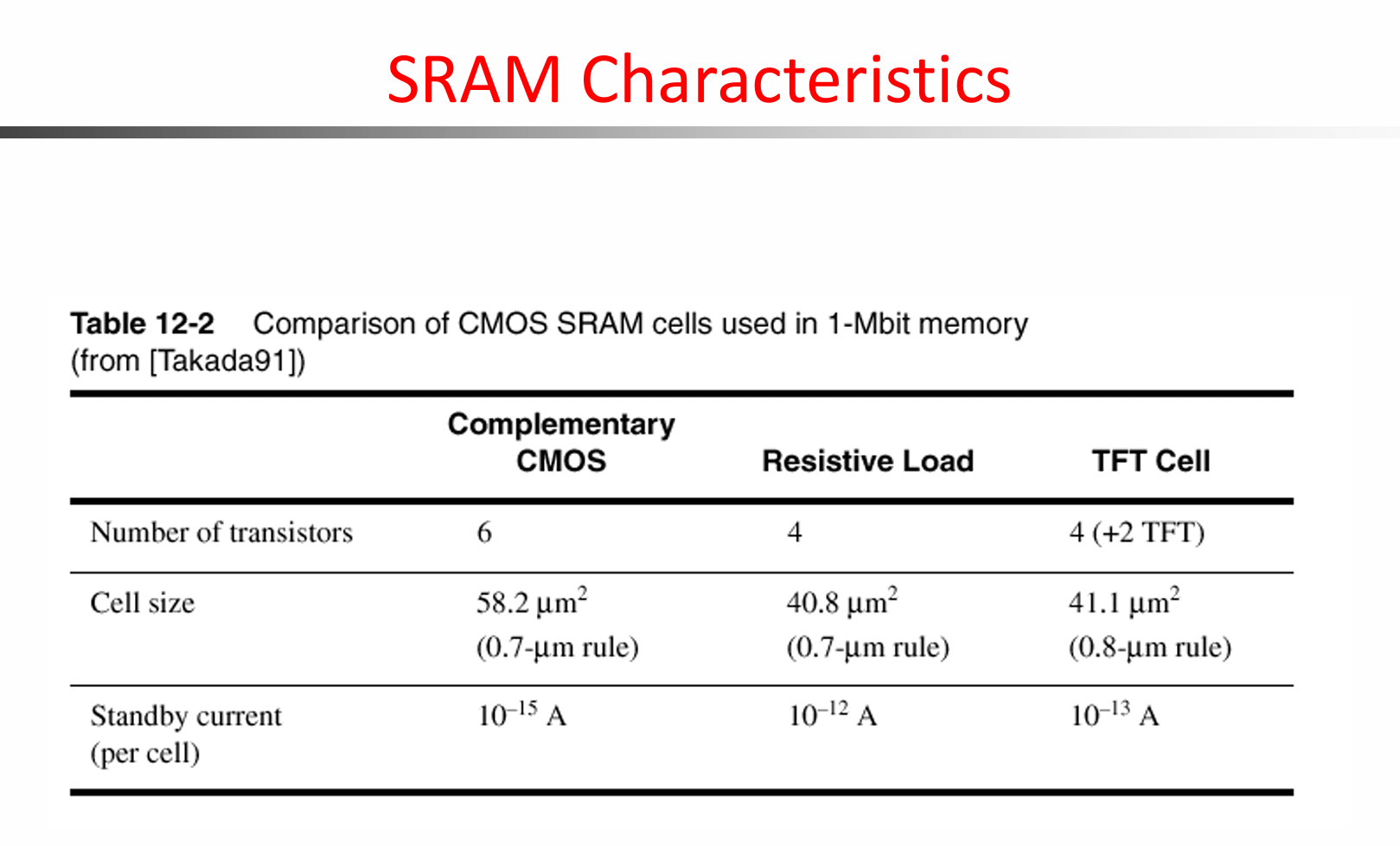

经典 SRAM 单元对比

TFT Cell 指的是 薄膜晶体管负载 SRAM 单元。

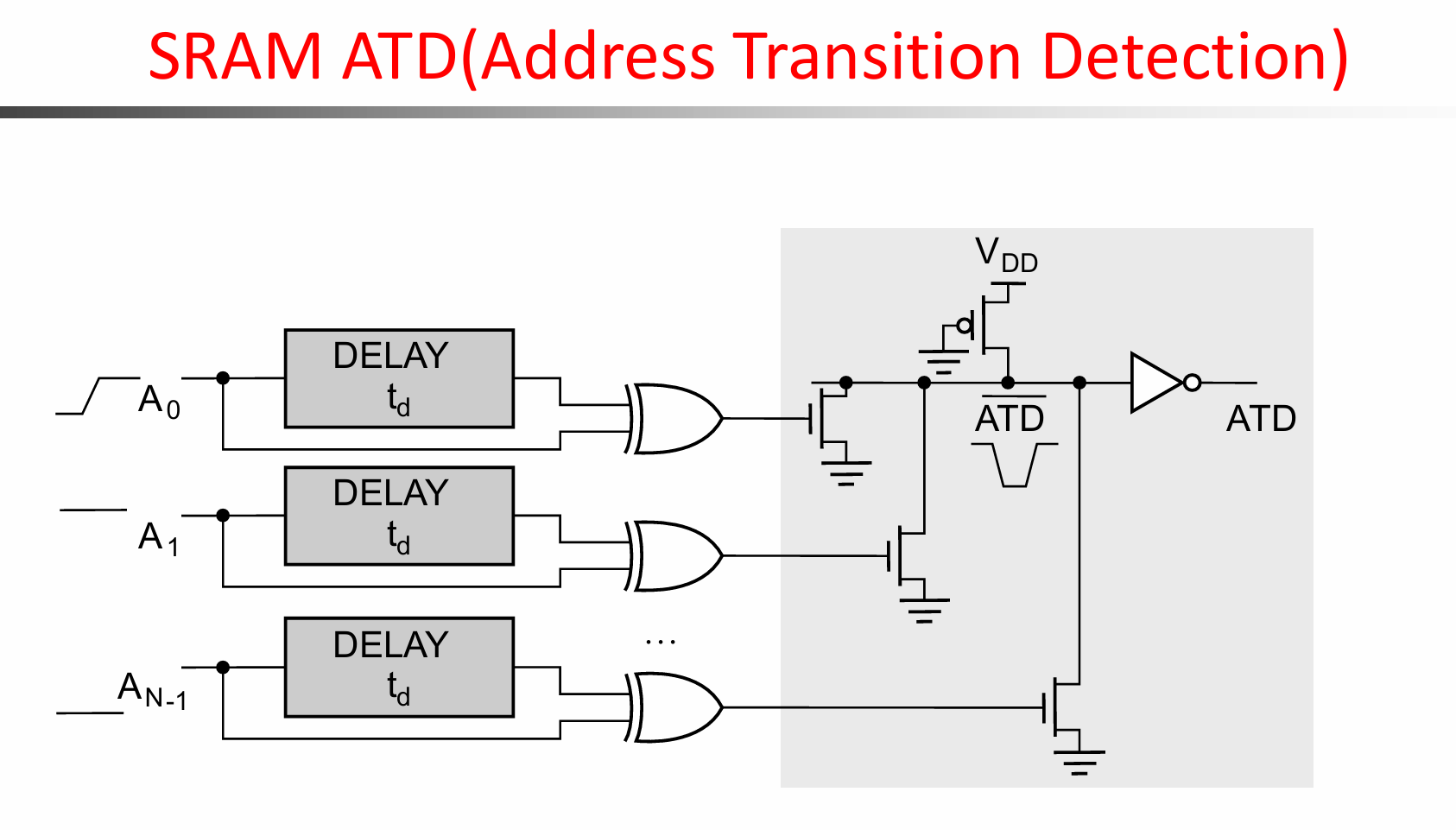

SRAM ATD | 地址跳变检测电路

ATD | Address Transition Detection

原理：输入的地址信号，分两路：一路是原始信号，一路延时单元。一旦任意地址发生变化，由异或门识别出来，输出脉冲被ATD电路识别到后，会经过反相器输出一个ATD脉冲。

ATD的作用：
协助 SRAM 一旦检测到地址变化，就知道用户要访问新的存储单元。
ATD 脉冲可以用来启动内部操作，例如：预充电 bit line；关闭旧的 word line；打开新的 word line；启动 sense amplifier；控制读写时序。

DRAM

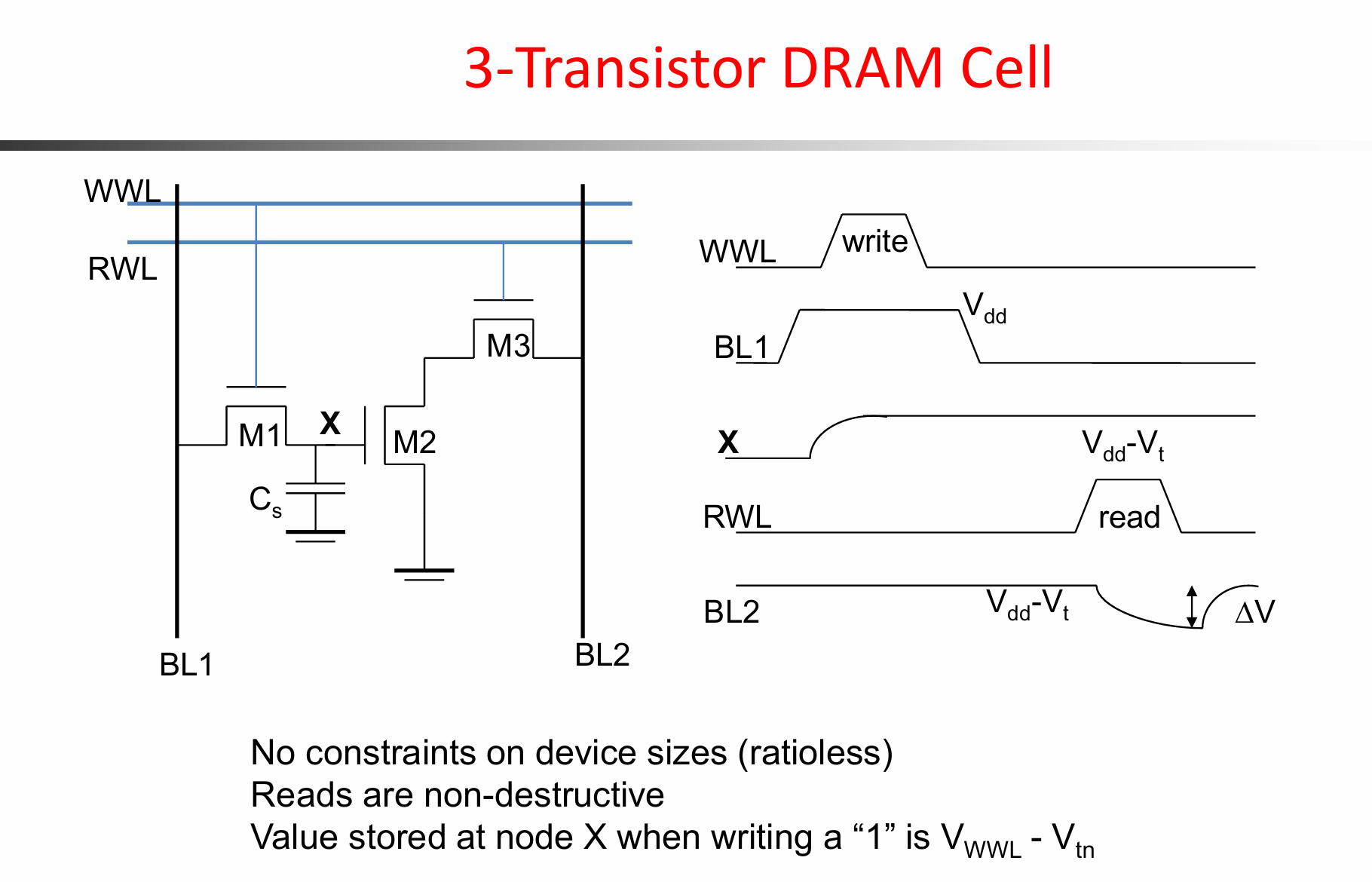

3T DRAM Cell

电路结构

M1是写入管，由 WWL（Write Word Line，写字线） 控制，把 BL1 上的数据写入存储节点 X。

Cs是存储电容，用来保存数据，节点 X 上的电压代表存储的 0 或 1。

M2 + M3组成读出通路，由节点 X 控制 M2，RWL 控制 M3，通过 BL2 读出数据。

关键特点

不像 SRAM 那样要求晶体管强弱比例严格匹配，尺寸约束较小。
读操作是不会破坏节点X上存储的电荷的。原因：读出时 X 只是控制 M2 的栅极，没有直接接到位线。
写入 1 时，X 节点只能达到 $V_{WWL}-V_{tn}$ 。原因：M1 NMOS管传输高电平会损失一个阈值电压。
读操作之前，BL2 先预充电到高电平。

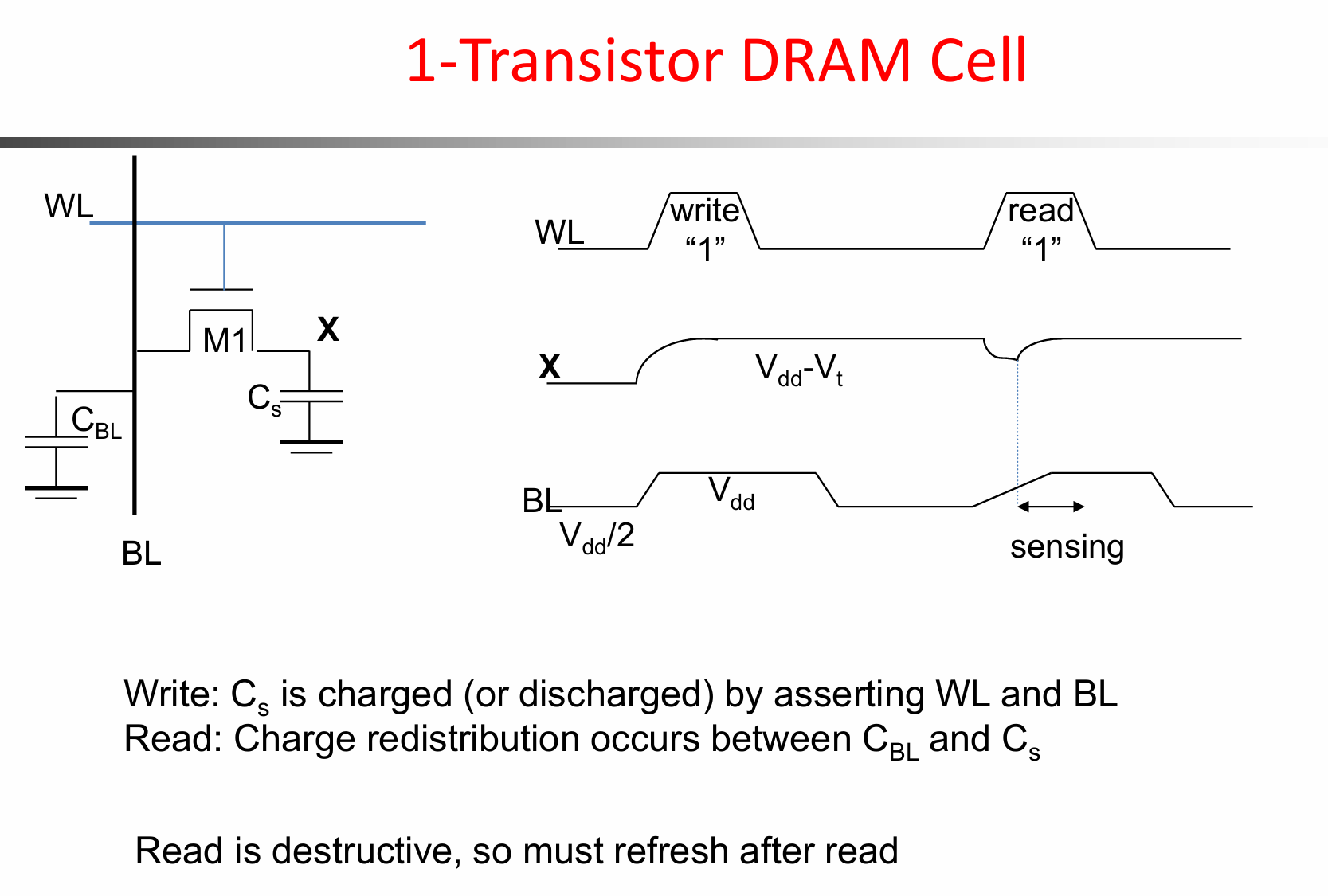

1T DRAM Cell

电路结构

M1：访问晶体管，由 WL（字线） 控制。

Cs：存储电容，用来保存数据。

BL：位线，用来写入或读出数据。

X：存储节点，X 上的电压表示存的是 0 还是 1。

写操作

WL 拉高，M1 导通，把 BL 线中存储的数据写入 X。当写入“1”的时候，会损失一个阈值电压，即最高是 $V_{dd}-V_t$

读操作

读之前，BL 通常预充到 $V_{dd}/2$ 。

当 WL 拉高后，M1 导通，存储电容 Cs 和位线电容 CBL 相连，二者发生 电荷共享。

如果原来 X 存的是 1，BL 电压会产生一个很小的上升或变化；
如果原来 X 存的是 0，BL 电压会产生相反方向的小变化。

然后由 sense amplifier，灵敏放大器 判断这个微小电压差。

提醒

此时的读操作是具有破坏性的，需要在读后进行刷新。

DRAM 的刷新就是在读出并放大数据后，利用灵敏放大器把完整的 0 或 1 重新写回存储电容。

实际 DRAM 中，即使没有外部读操作，也会周期性地逐行打开字线，让灵敏放大器读出并写回，这就是 周期刷新 refresh。

1T DRAM 存储单元的重要特点

1T DRAM 存储单元是单端结构，只有一根位线来读出数据。因此读出时，灵敏放大器只能检测位线上的一个很小电压变化，而不是直接比较一对互补信号，所以灵敏放大器设计会更复杂。
由于读操作依赖电荷重新分布，也就是BL线上的电压的微小变化，因此1T DRAM 每根位线都需要灵敏放大器。
1T DRAM 的读操作是破坏性的，读完后必须刷新来恢复数据。
1T DRAM 需要额外的存储电容，并且这个电容必须在版图和工艺中专门设计出来。
写入 1 时会损失一个阈值电压，可以通过把字线电压自举到高于Vdd来解决。

ROM | Read-Only Memory

ROM 具有非易失性，断电以后也能保留其中存储的内容。

掩膜编程 ROM 中，每一位数据通常用一个晶体管来表示。某个位置是否存在晶体管，决定该位存储是 1 还是 0。

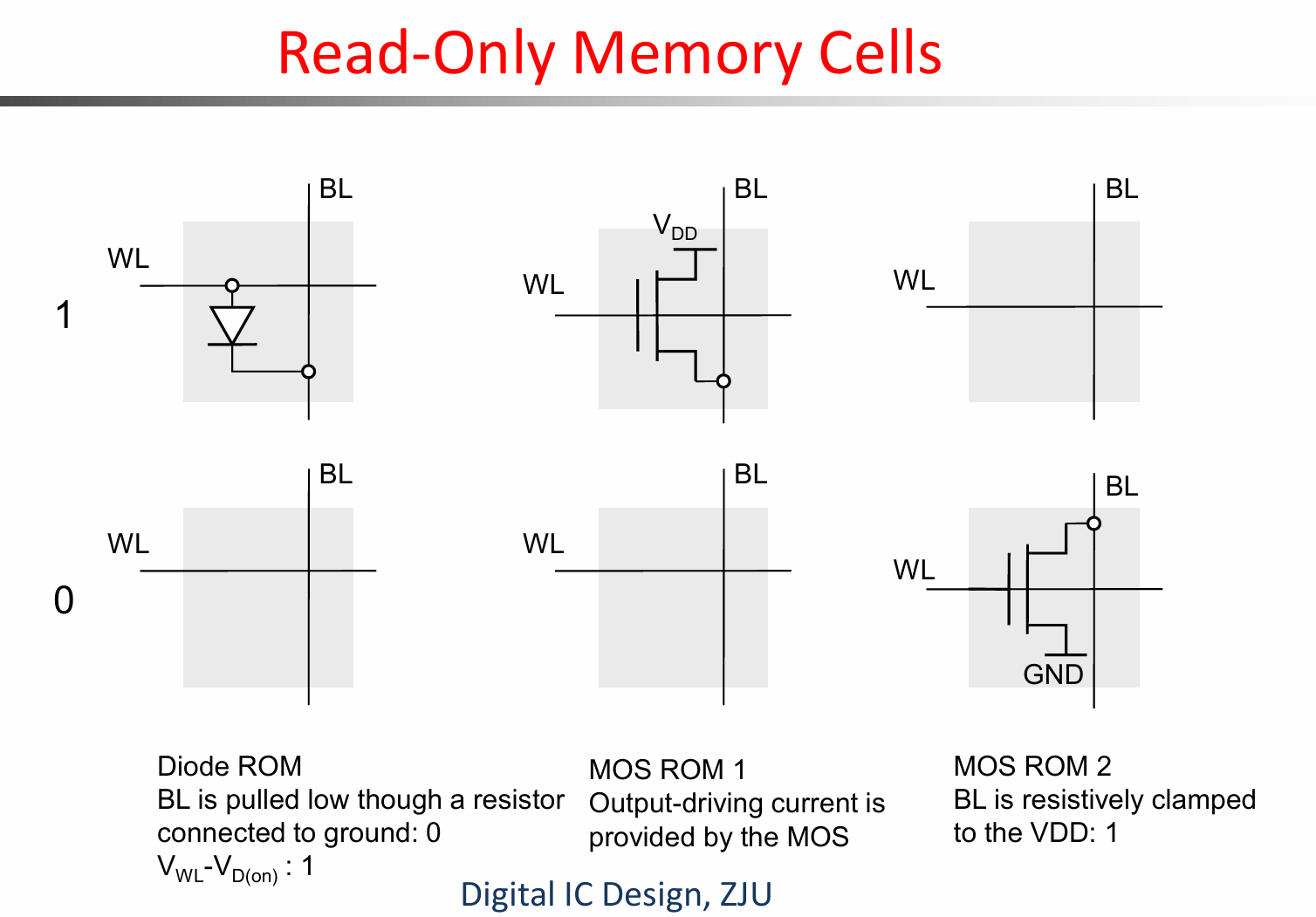

ROM Cells

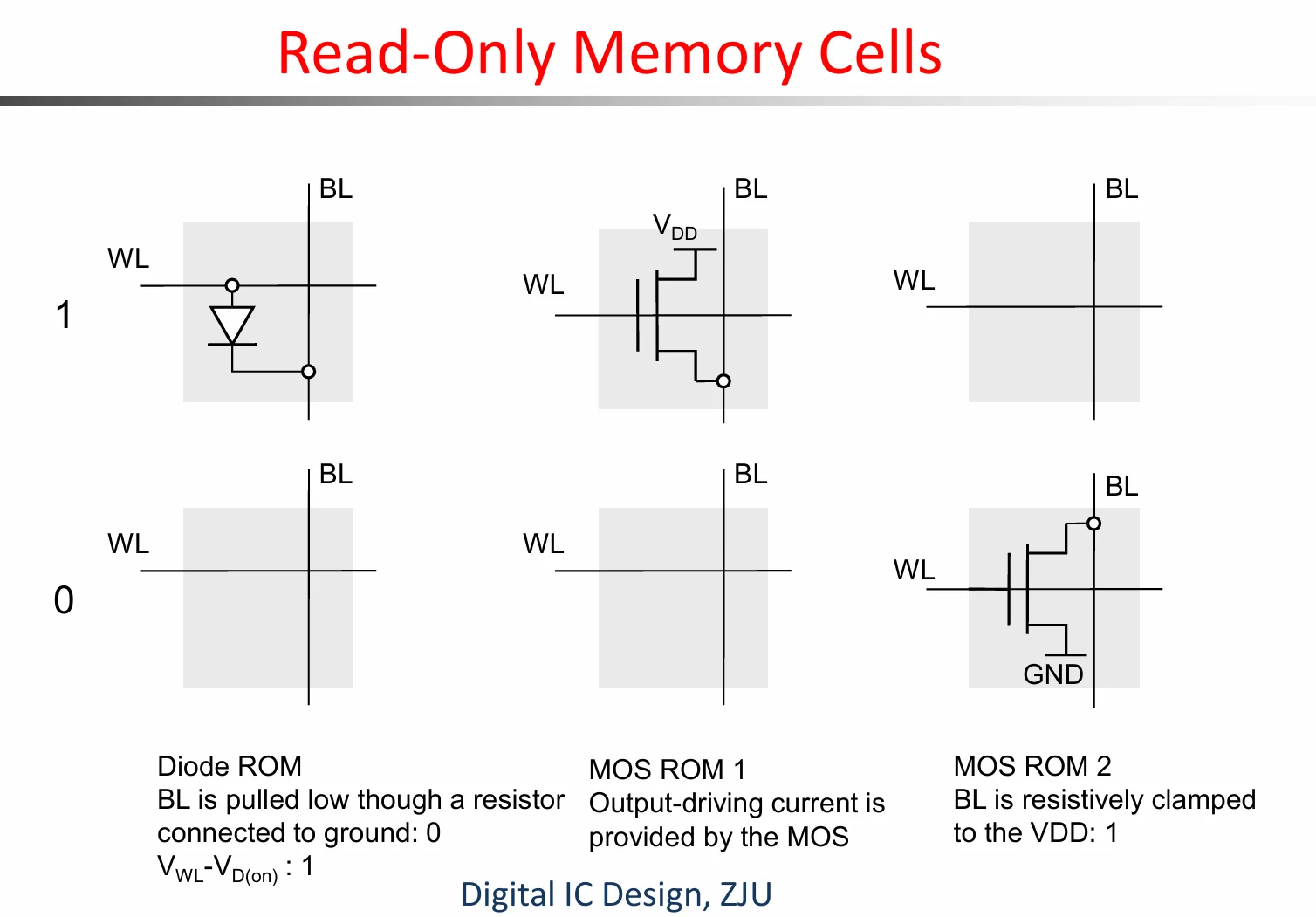

Diode ROM

存1：该位置有二极管。WL 选通后，电流通过二极管流到 BL，BL 得到高电平，约为 $V_{WL}-V_{Don}$ 。损失一个二极管的导通压降。

存0：该位置没有二极管。BL 通过电阻被拉低，所以读出 0。

MOS ROM

分成两种相反的表示方式。

第一种

用MOS管连通到Vdd。

存1：该位置有MOS管。WL 选通后，MOS 管给 BL 提供上拉电流，BL 变高。

存0：该位置没有MOS管。BL 不能被拉高，读出 0。

第二种

用MOS管连通到GND，BL线默认上拉到Vdd

存1：该位置没有MOS管，BL 保持高电平。

存0：该位置有MOS管。WL 选通后 MOS 管导通，把 BL 拉到 GND，读出 0。

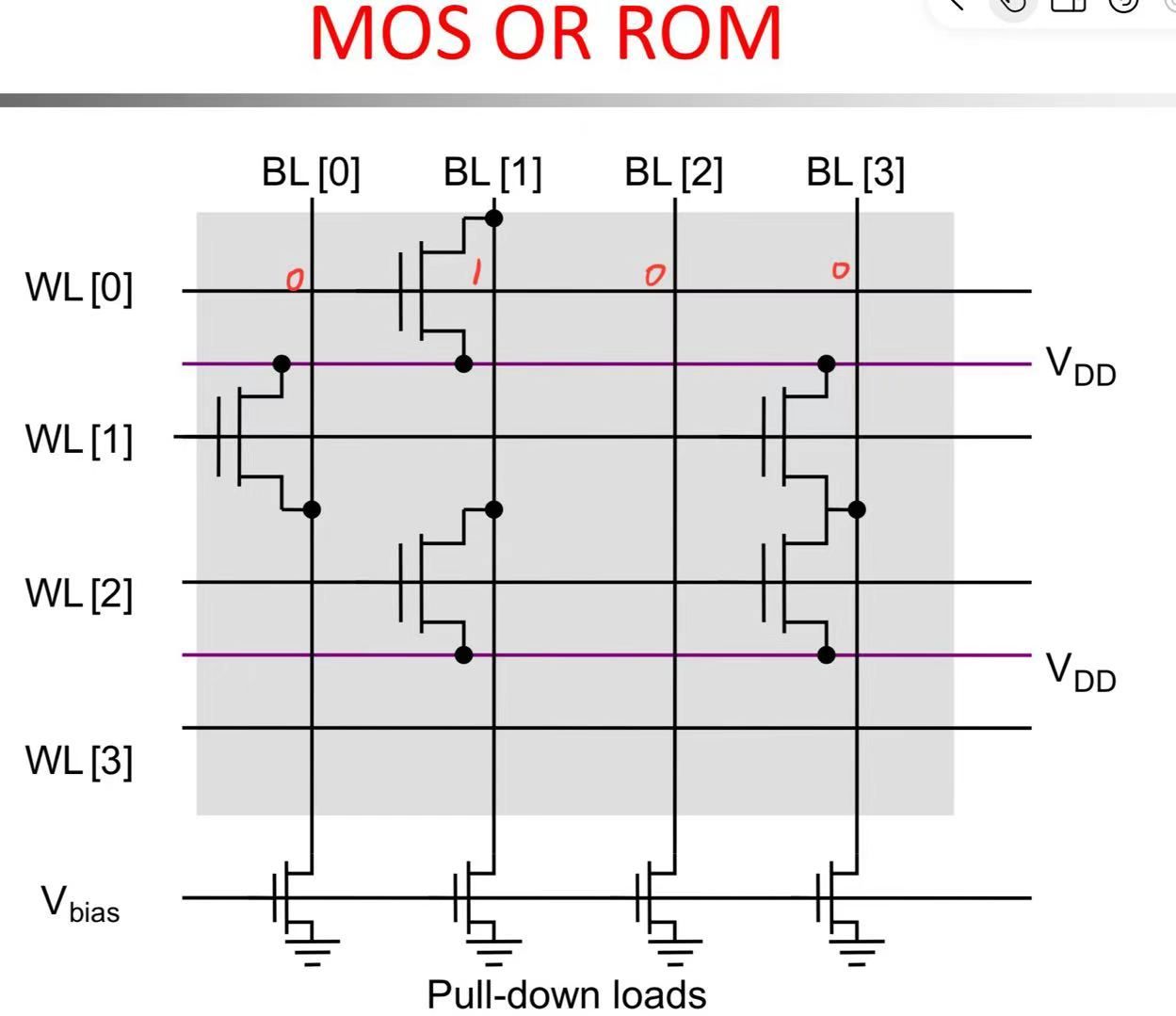

MOS OR ROM

同一条位线 BL 上，可能连接多个来自不同 WL 的 MOS 管。只要某一条被选中的 WL 上对应的 MOS 管存在并导通，这条 BL 就会被拉到高电平，相当于多个可能的上拉路径对位线做“或”操作。所以它叫 OR ROM。

$V_{bias}$ 保证每一条位线默认下拉到GND。
OR ROM 阵列中有MOS管表示“1”，没有表示“0”。

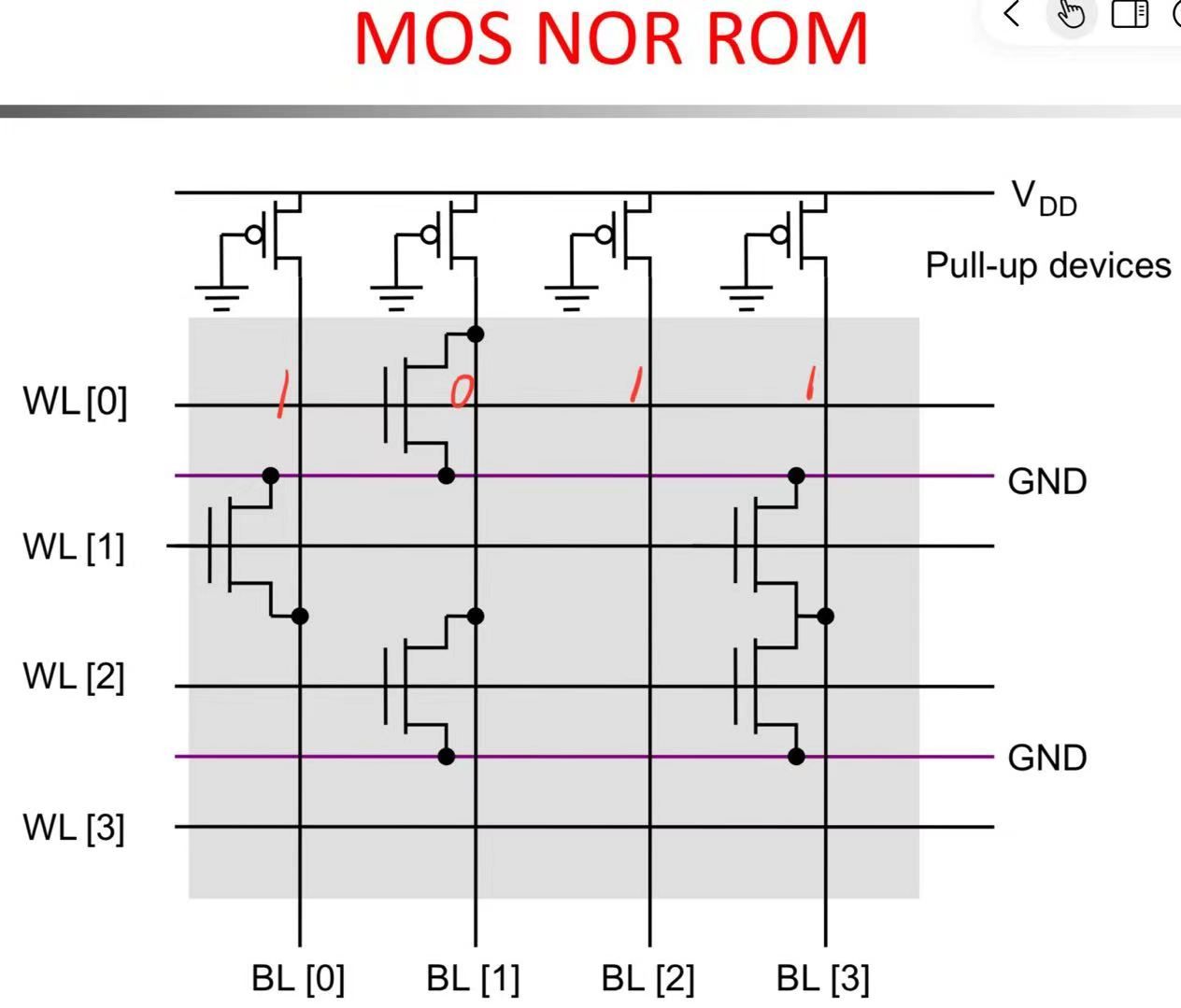

MOS NOR ROM

因为同一条位线上，多个 NMOS 管是并联下拉关系，只要有一个被选中的 NMOS 管导通，位线就会被拉低，从逻辑形式上看是 NOR 结构

位线默认被上拉为 1，选中字线后，如果该位置有 NMOS 管，就把位线拉到 0。

Precharged NOR ROM

普通MOS NOR ROM中，每条位线 BL 上方有上拉器件，默认把位线拉到 1。但这样存在的问题是：上拉器件一直存在,当某个 NMOS 导通把 BL 拉低时，会形成从 $V_{DD}$ 到 GND 的直流通路,会产生静态功耗，而且速度也受上拉管影响。所以这里改成预充电结构。

工作流程：

Precharge 预充电，把所有位线先充到高电平后预充电关闭。
Evaluate 读出，选中某一条字线，如果该 WL 和某条 BL 交叉处 有 NMOS，NMOS 导通，位线被拉到 GND，读出 0。如果该位置 没有 NMOS，位线没有放电路径，保持高电平，读出 1。

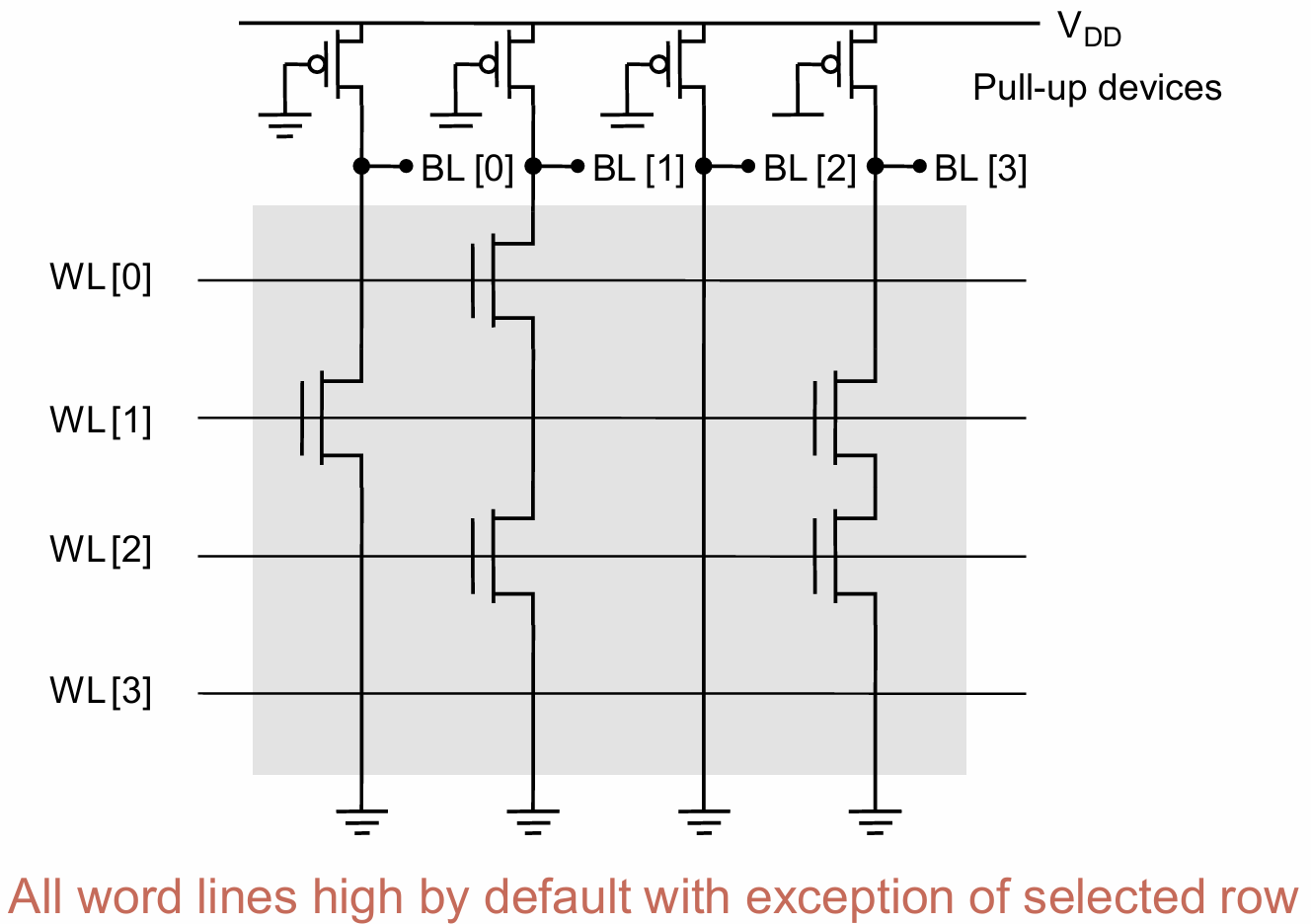

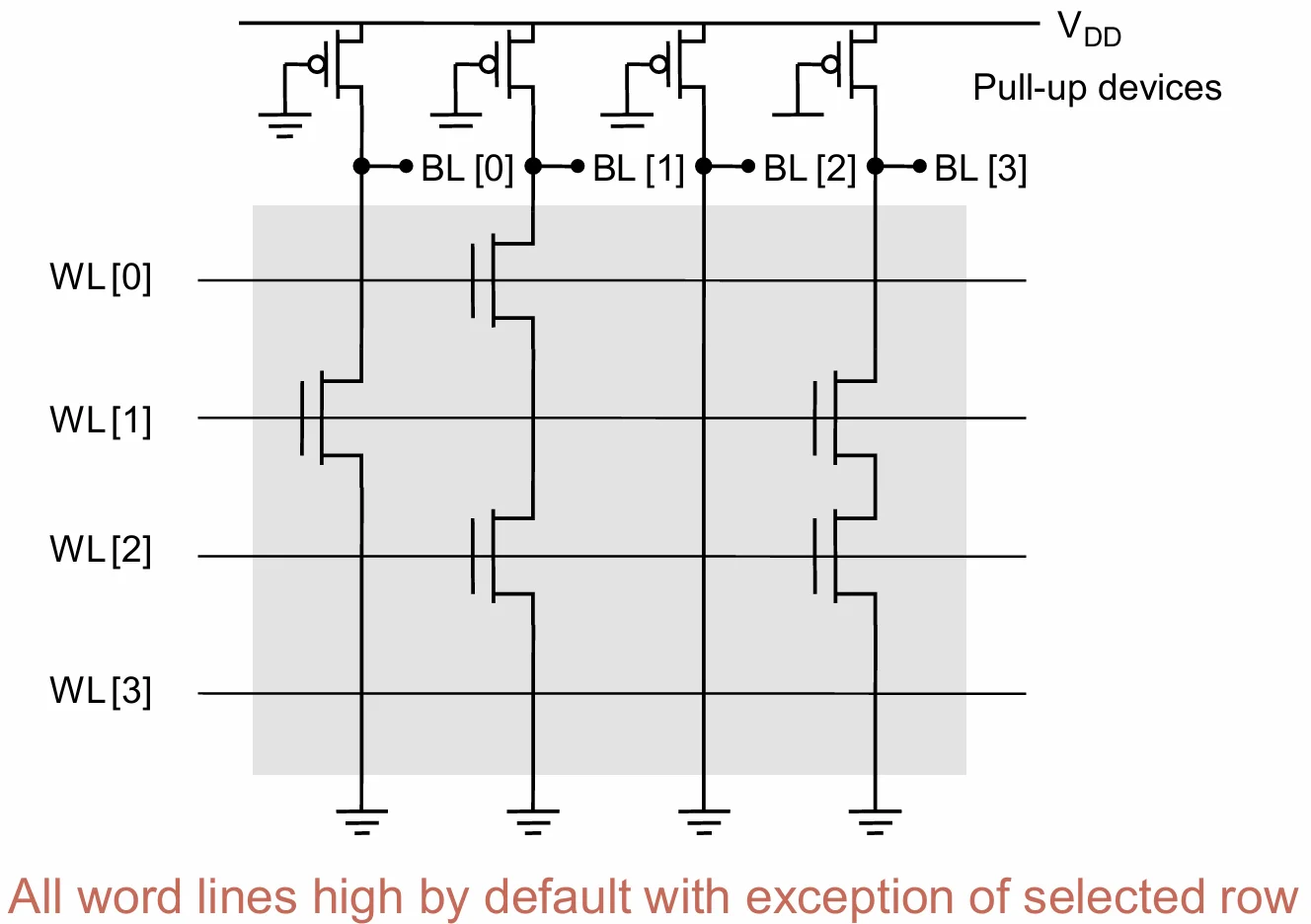

MOS NAND ROM

位线默认被上拉为 1，通过BL线上串联的NMOS 是否能导通到 GND 来决定读出 0 或 1。

读出流程

读取某一行时，其他行的 WL = 1，对应 NMOS 导通，被选中行的 WL = 0。与NOR ROM不同

如果选中位置 有 NMOS 管，这个 NMOS 截止，串联通路断开，BL 保持高电平，读出 1。
如果选中位置 没有 NMOS 管，该位置相当于没有断点，整条串联通路可能导通到 GND，BL 被拉低，读出 0。

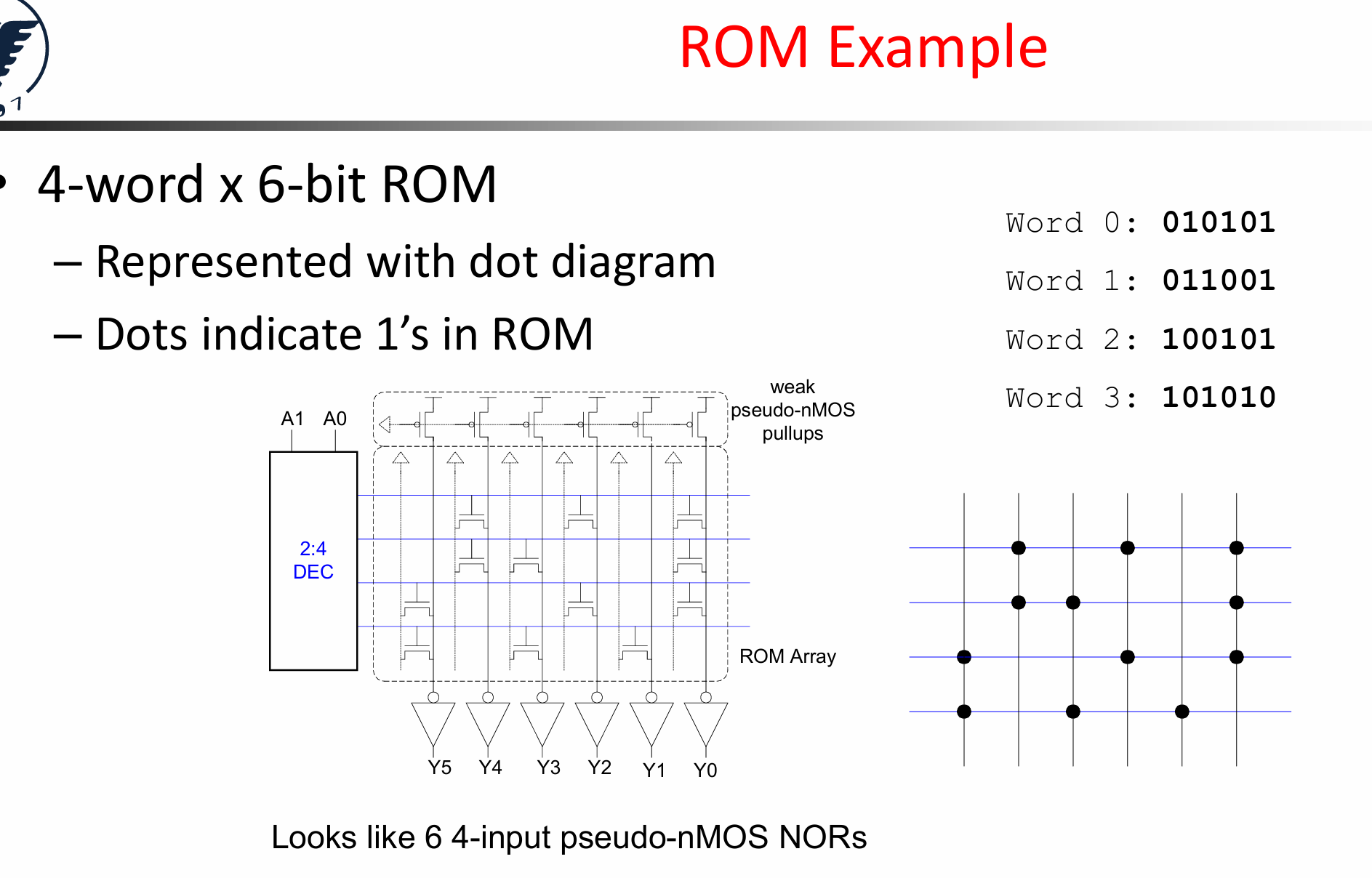

例子

例子中使用伪NMOS电路，使用弱PMOS上拉，下面的NMOS接地，属于是NOR ROM结构。

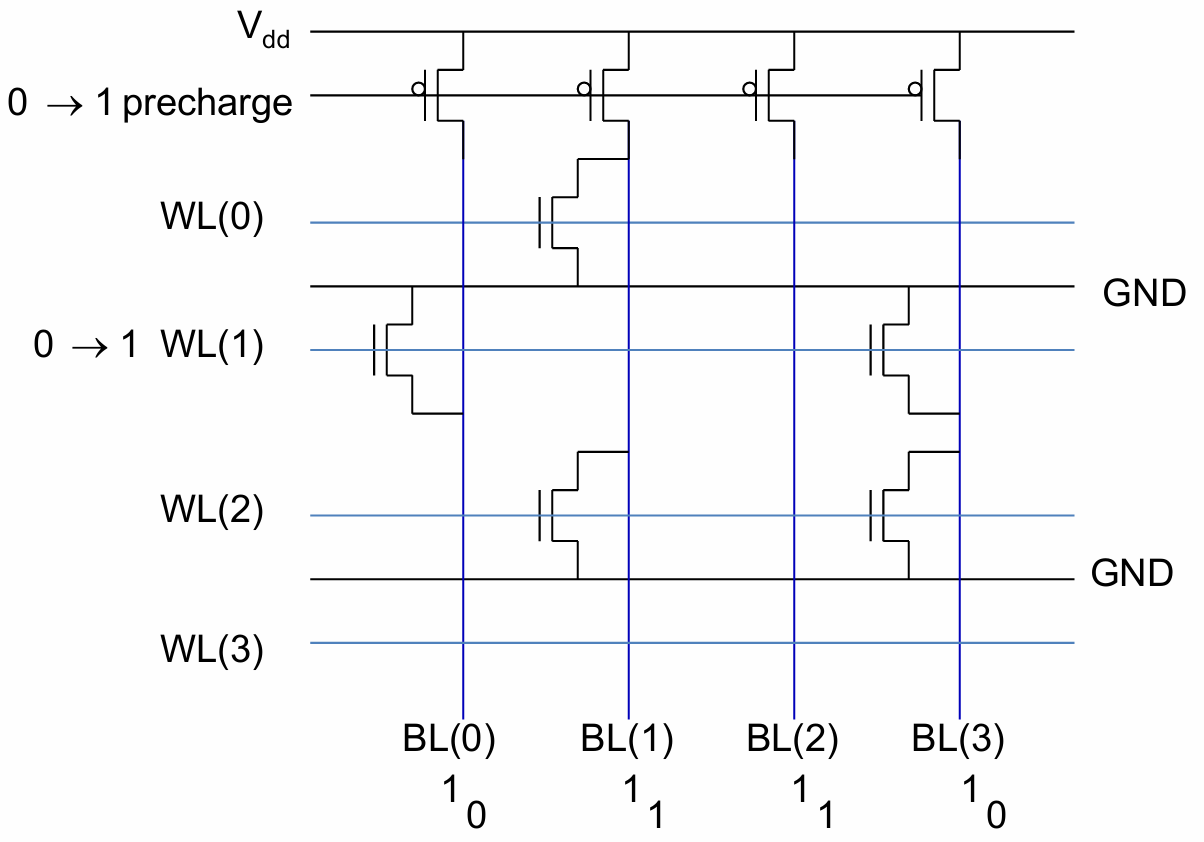

但是由于输出经过反相器输出，此时的ROM等效为有NMOS的位置表示“1”，因此画为右下的点状图。

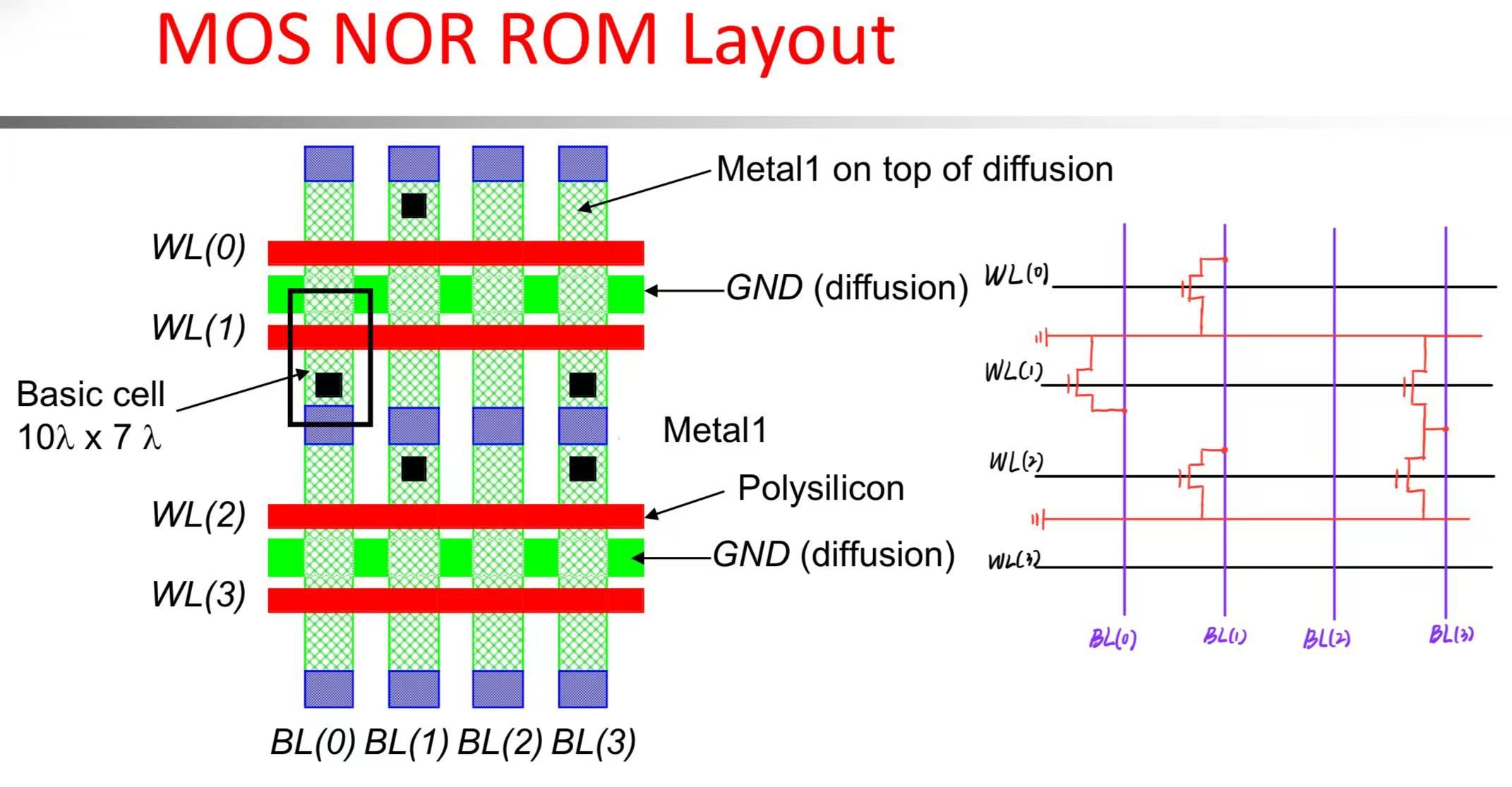

MOS NOR ROM Layout

针对 NOR ROM 的瞬态模型

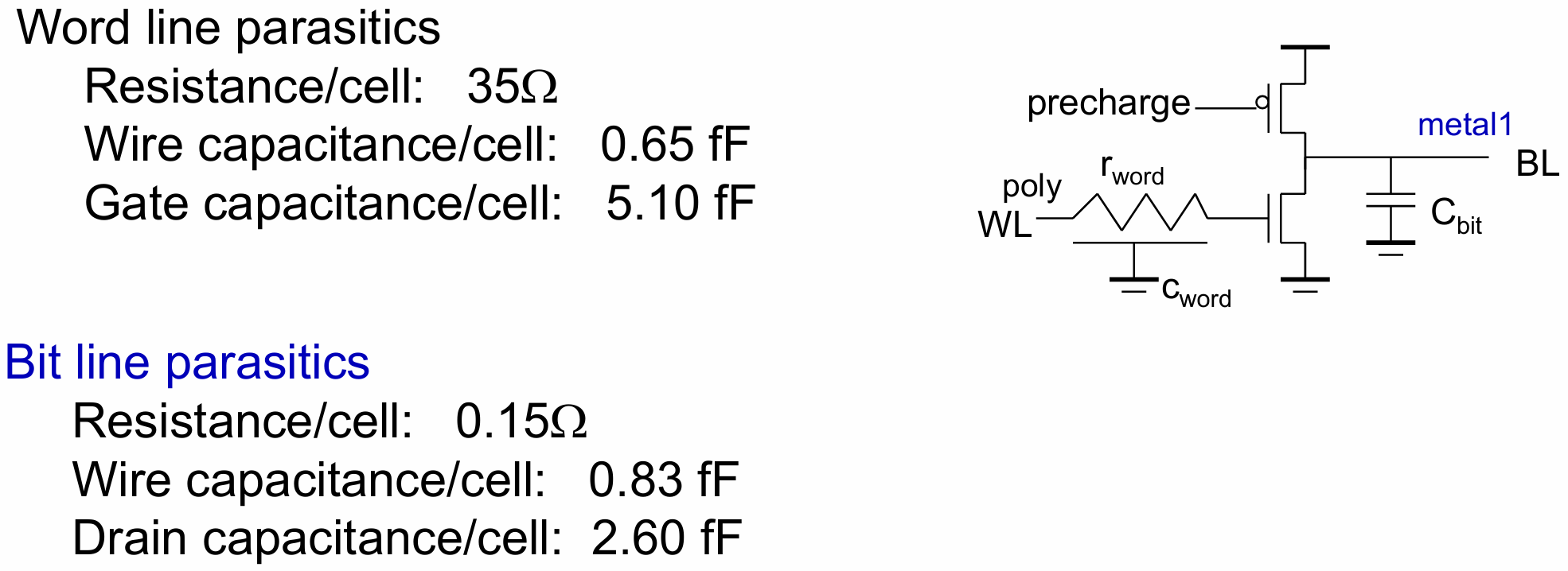

字线 WL 是用 poly 多晶硅 做的，电阻比较大，而且它要驱动一整行晶体管的栅极，所以会有明显的 RC 延迟。

位线 BL 是用 metal1 金属一层 做的，所以电阻比字线小很多，但位线连接很多单元的漏端，所以电容也很大。

计算

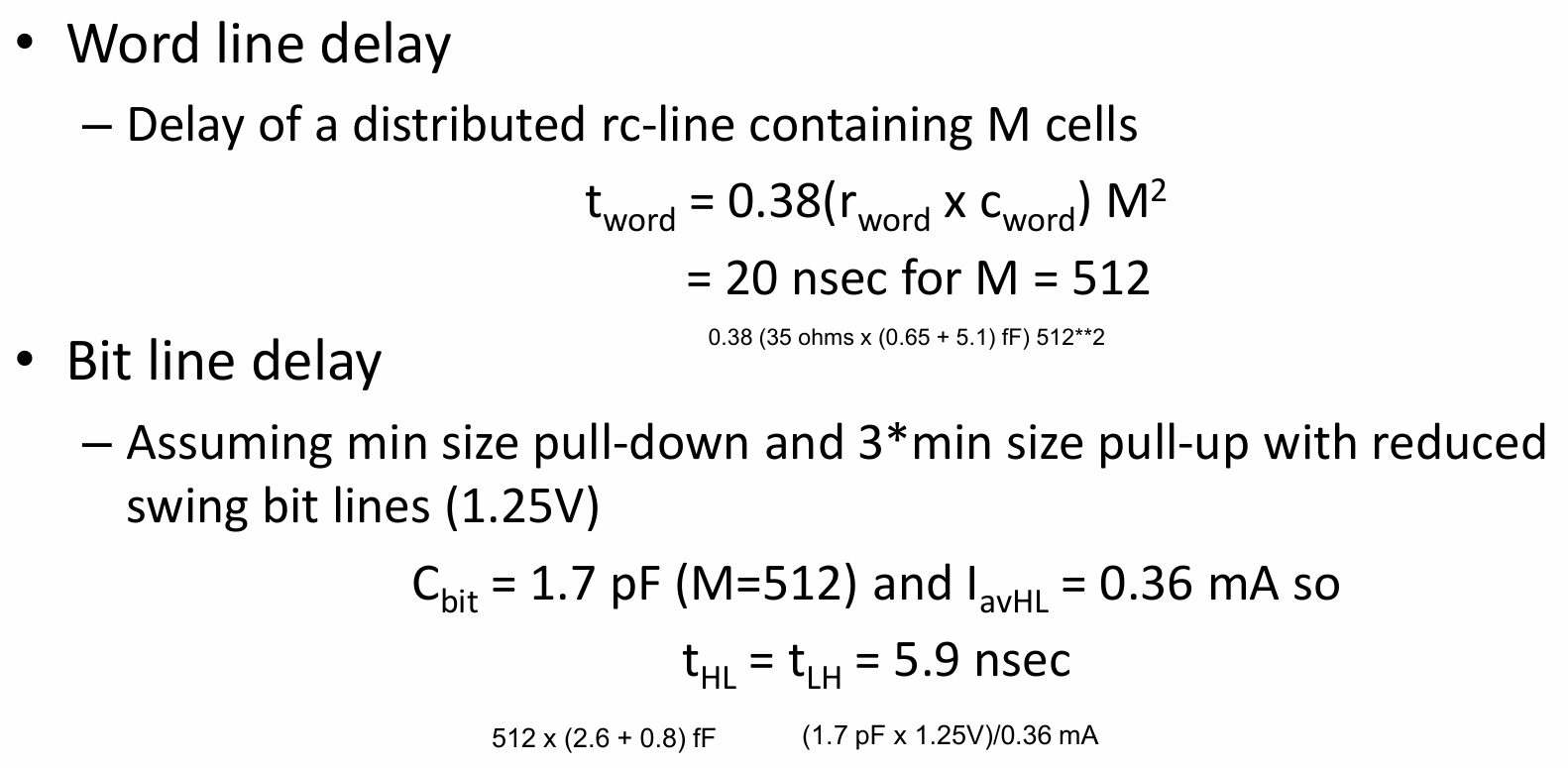

针对有M个Cell的NOR ROM计算word line delay：

使用分布式传输线模型计算得 $t_{word}=0.38*(r_{word}M)*(c_{word}M) = 0.38(r_{word}c_{word})M^2$

针对有M个Cell的NOR ROM计算Bit line delay：

假设下拉 NMOS 是最小尺寸，上拉 PMOS 是 3 倍最小尺寸，位线电压摆幅只需要变化约 1.25V，平均放电电流 $I_{avHL}=0.36mA$ 。

位线总电容约为： $C_{bit}=M*(c_{wire}+c_{drain})=512*(2.6+0.8) \approx 1.7pF$

位线延迟近似为： $t = \frac{C_{bit}\Delta V}{I}$

代入后：

t = \frac{1.7pF \times 1.25V}{0.36mA} \approx 5.9ns

根据上拉下拉MOS管的假设，说明位线高到低、低到高的延迟近似相等，所以： $t_{HL}=t_{LH}=5.9ns$

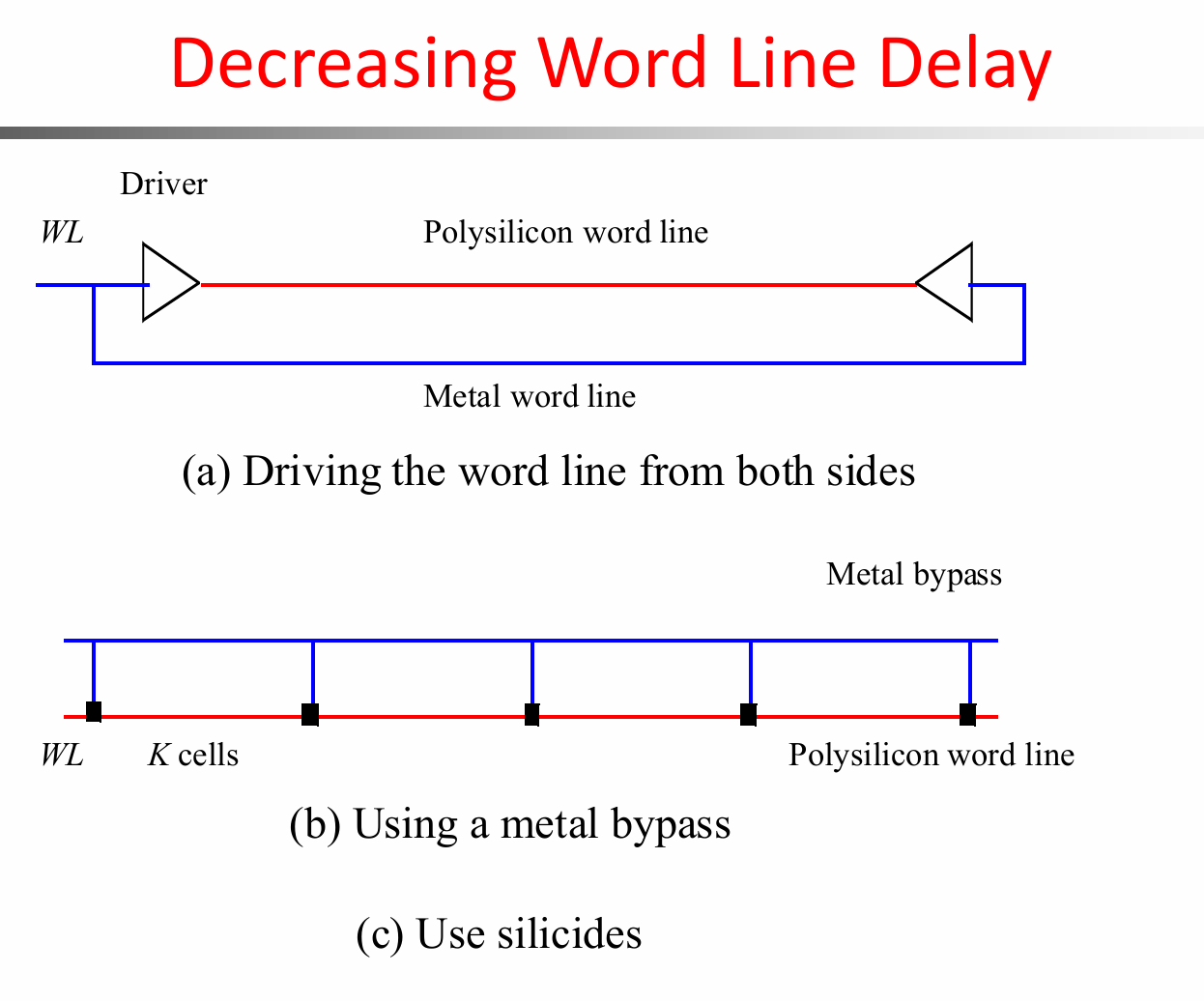

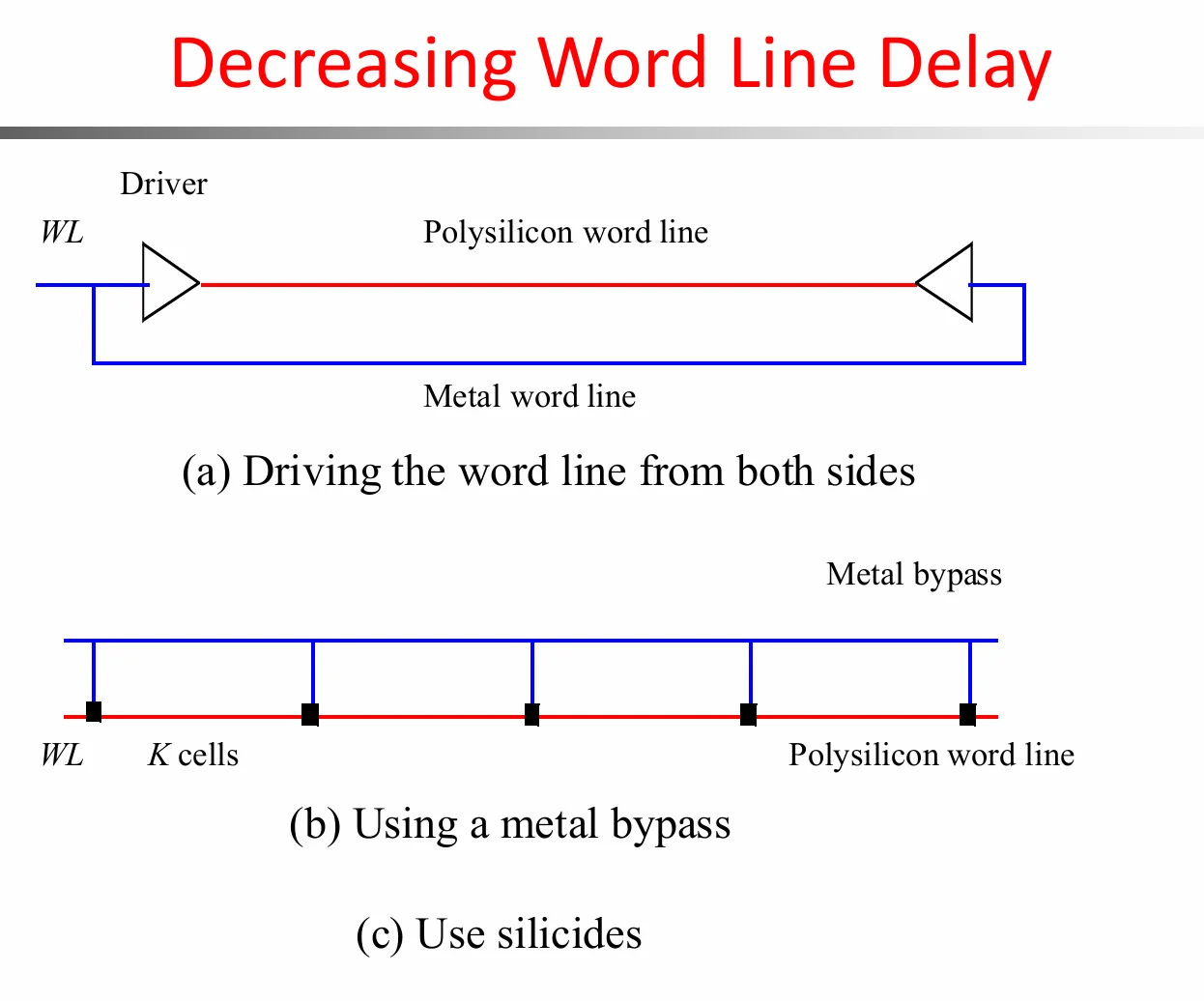

减小字线延迟的方法

从两端同时驱动字线。左右两端同时驱动，最远点由最右边变成中间位置，相当于信号传播距离减半。
使用金属旁路。可以避免信号沿着高电阻的多晶硅长距离传播。
使用硅化物。可以显著降低多晶硅的电阻。

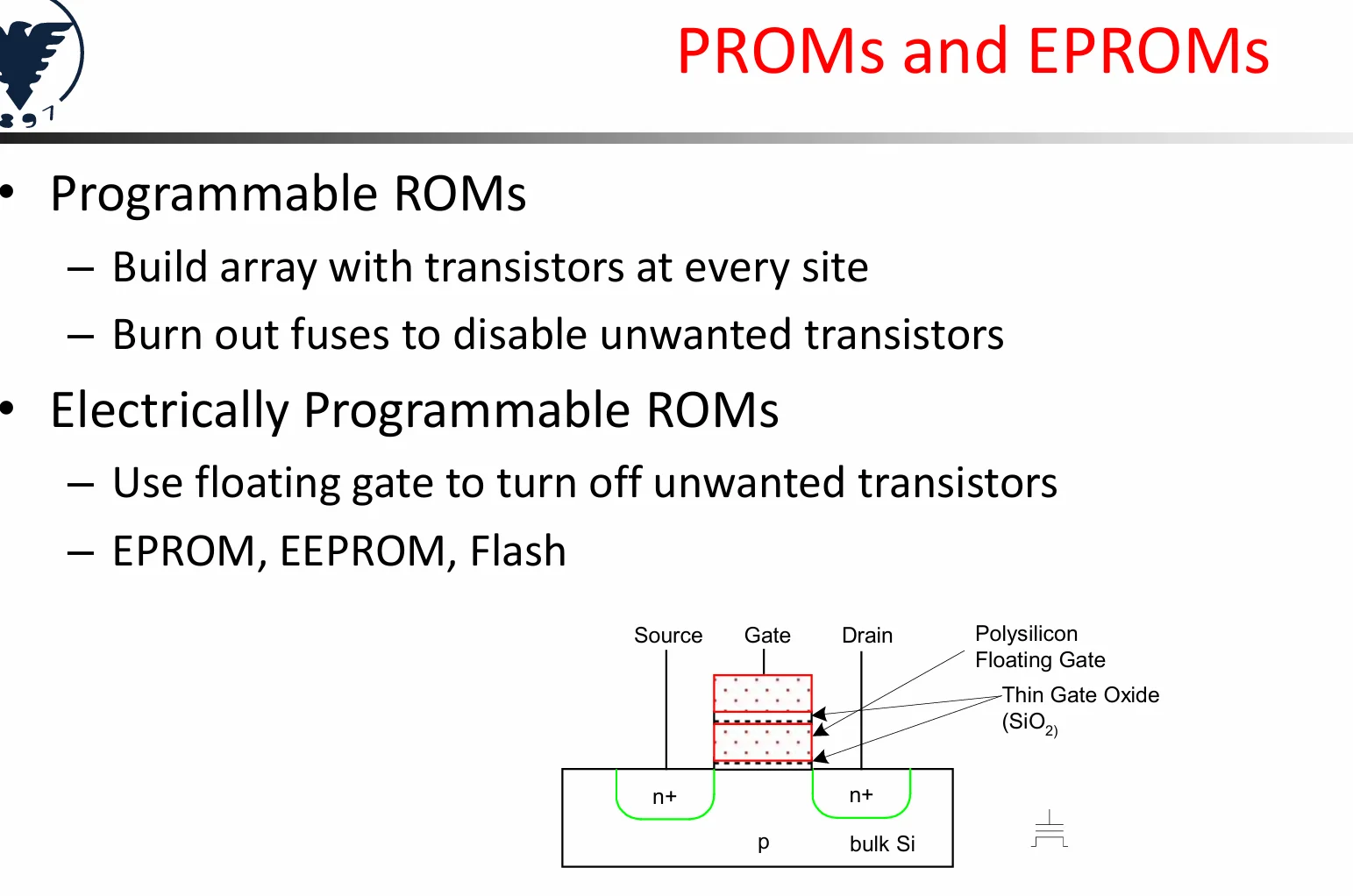

PROM

Programmable ROM，可编程只读存储器。

特点：芯片制造时，每个位置都先放好晶体管；用户编程时，通过“烧断熔丝 fuse”的方式，去掉不需要的连接；烧断后不可恢复，所以 PROM 通常只能编程一次。

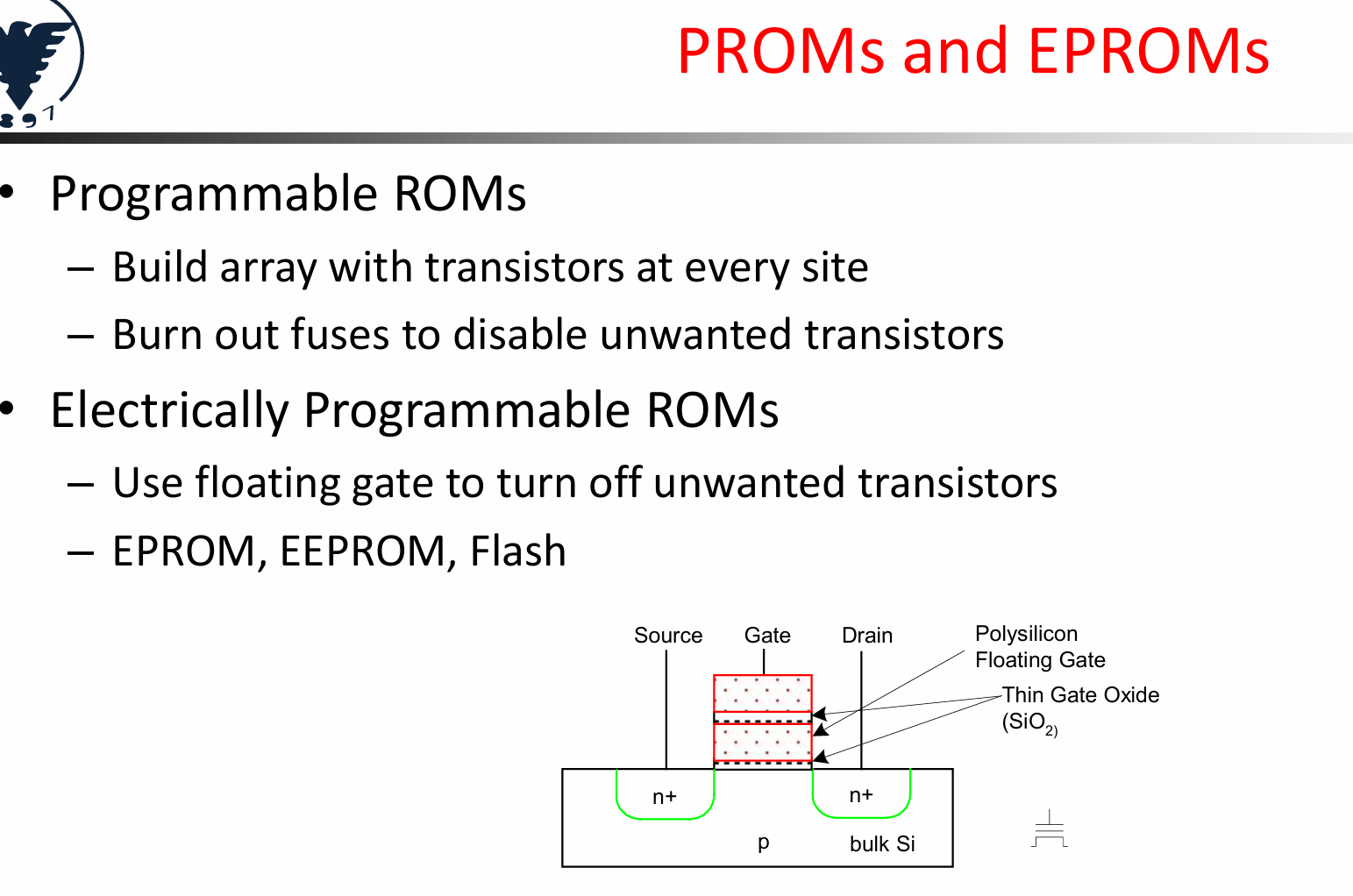

EPROM

Erasable Programmable ROMs，可擦除编程只读存储器。

特点：不靠烧断熔丝，而是使用 floating gate 浮栅晶体管来关闭不想要的管子，编程后可用紫外线擦除。

FAMOS | 浮栅晶体管

全称：Floating-gate Avalanche-injection Metal-Oxide-Semiconductor transistor，浮栅雪崩注入型 MOS 晶体管

工作原理

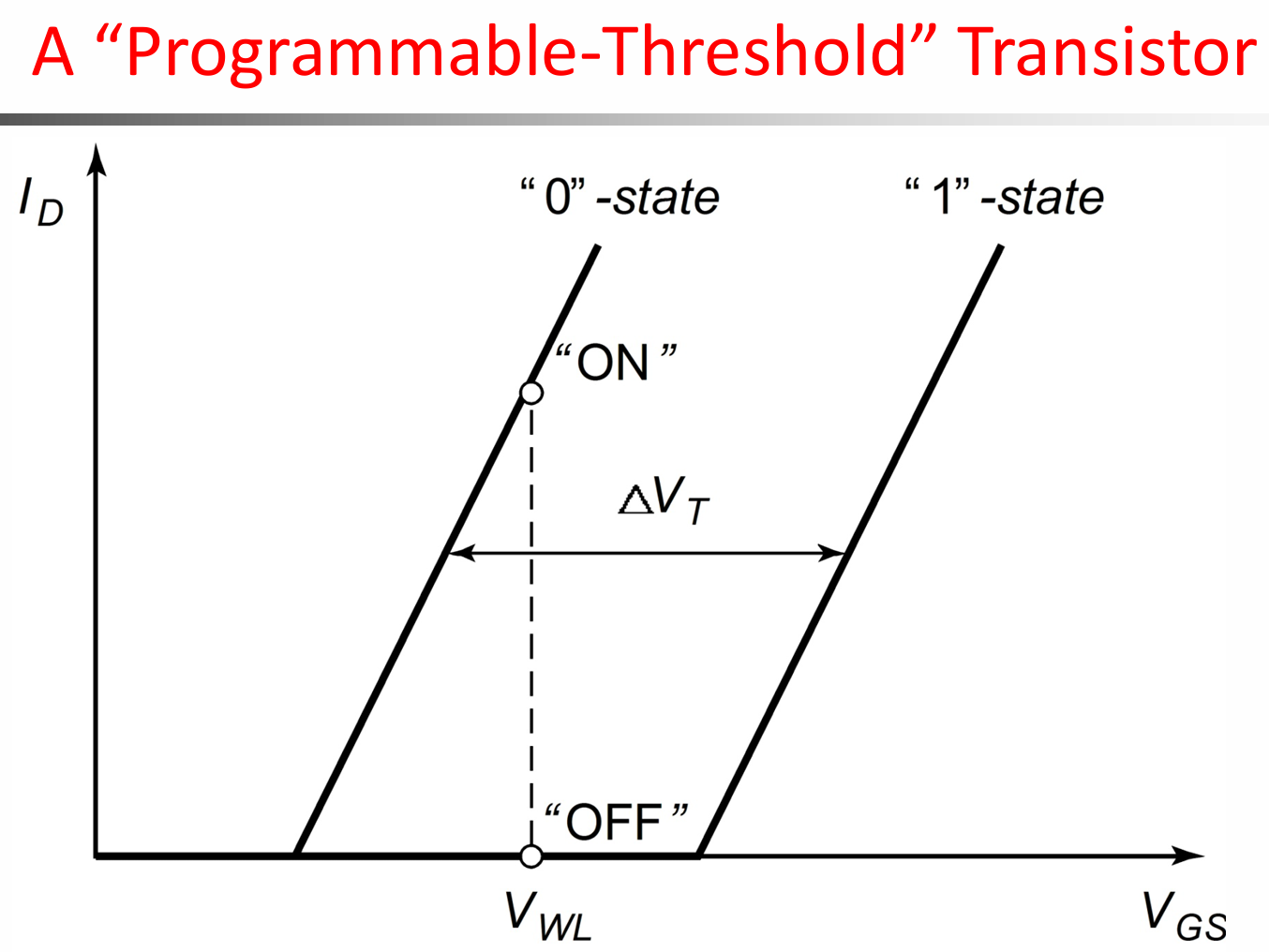

浮栅中是否存有电子，会改变晶体管的阈值电压。

浮栅没有电子：阈值电压较低，控制栅加电压后容易导通。
浮栅有电子：电子产生负电荷，会抵消控制栅作用，使阈值电压升高，晶体管更难导通。

非易失性

因为浮栅被绝缘氧化层包围，电荷掉不出去，所以即使断电，电荷仍然保留，数据也不会丢失。

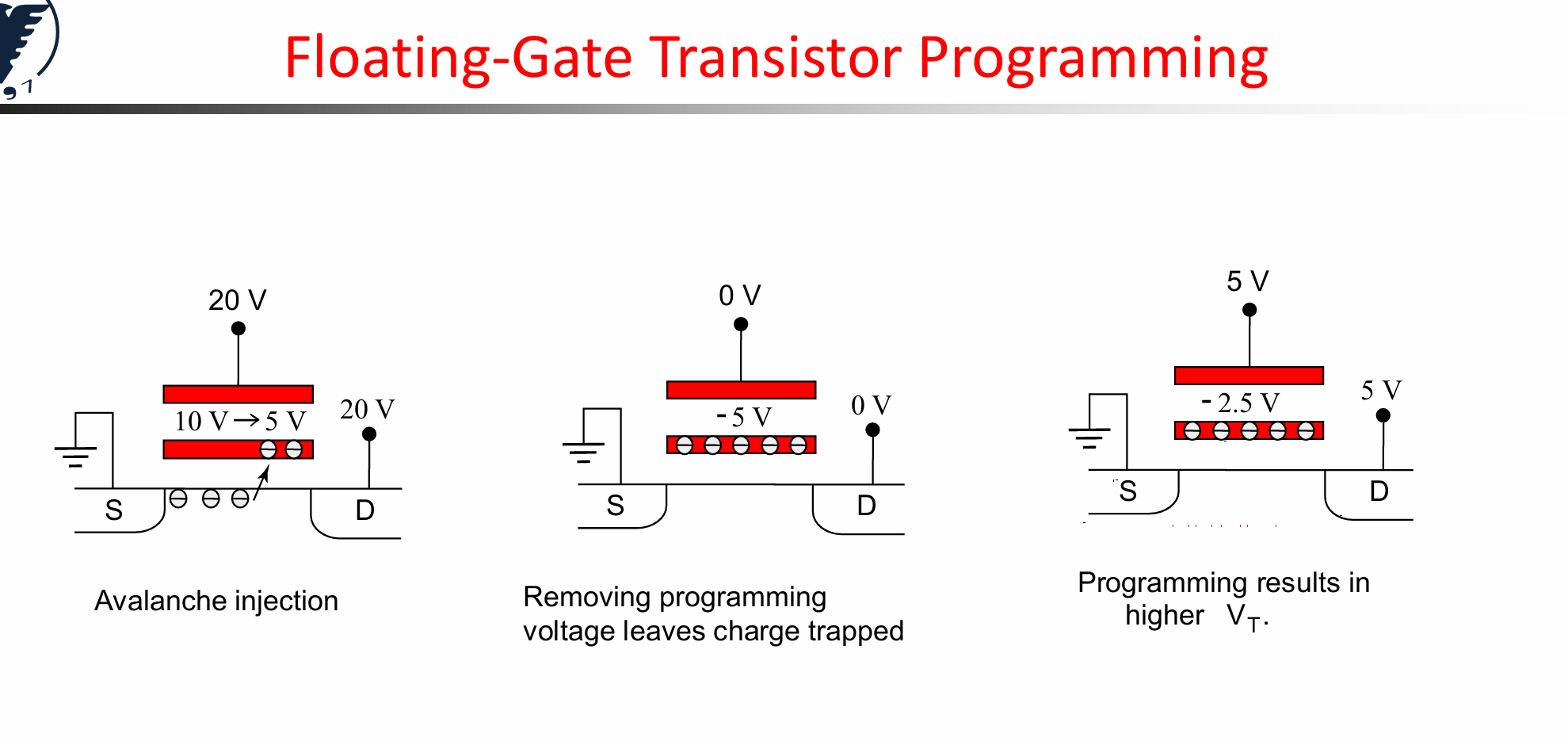

编程过程

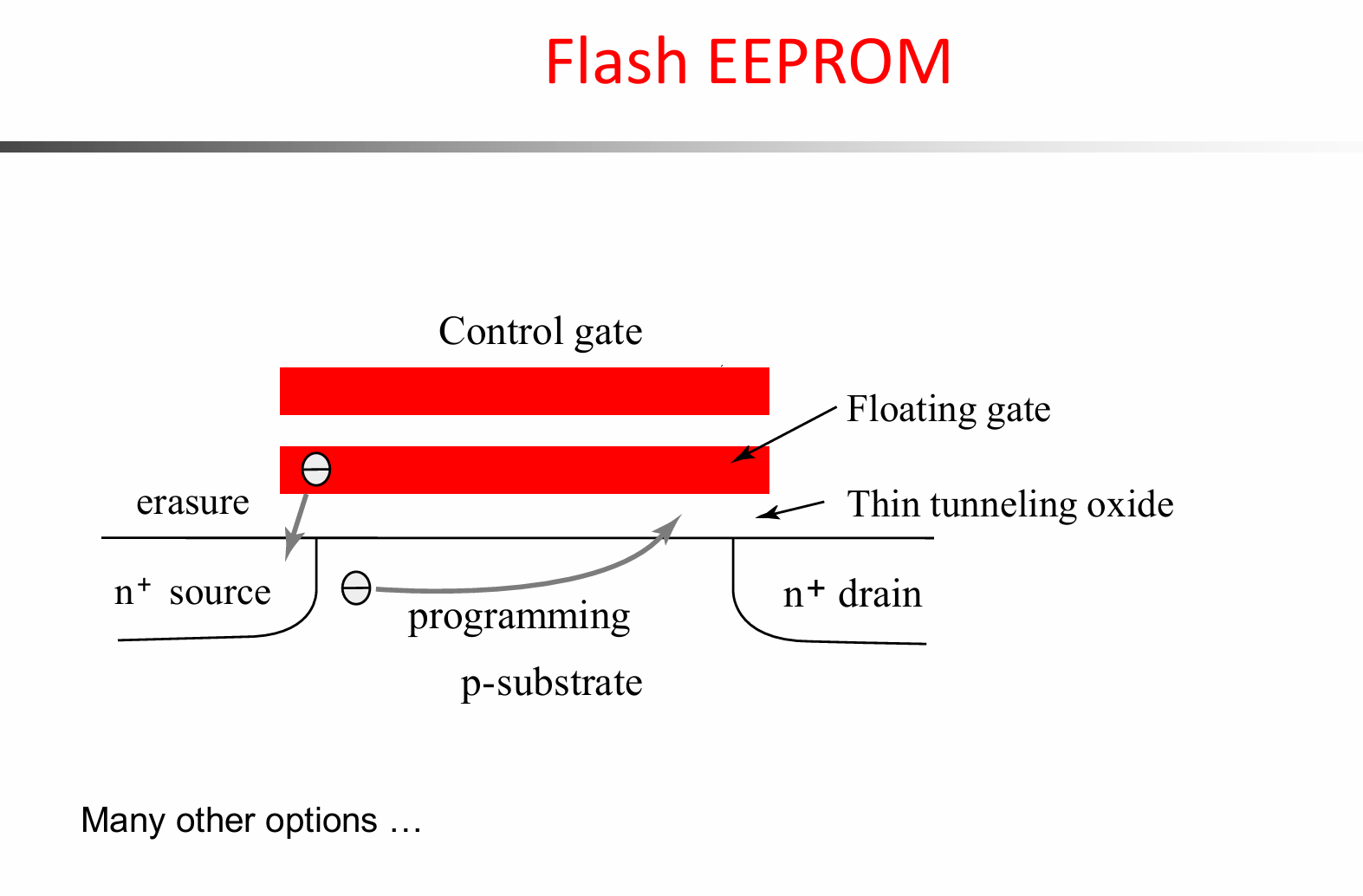

雪崩注入。在漏极和栅极加高电压，源极接地，在漏端附近形成很强的电场，电子获得很高能量，被“打入”浮栅中。
外部施加电压去掉，浮栅中仍然保留负电荷，这就是它能断电保存数据的原因。
由于浮栅里有负电荷，会抵消控制栅的正电压作用，使沟道更难形成。晶体管的阈值电压 $V_T$ 升高。

Flash EEPROM 结构

EEPROM, Electrically Erasable Programmable ROM

与前面EPROM使用的浮栅晶体管相比，它实现了电可擦除功能。

利用薄隧穿氧化层，让电子可以电注入、电擦除，因此可以重复写入和擦除。

Flash Memory

这是EEPROM的一种，具有非易失性。

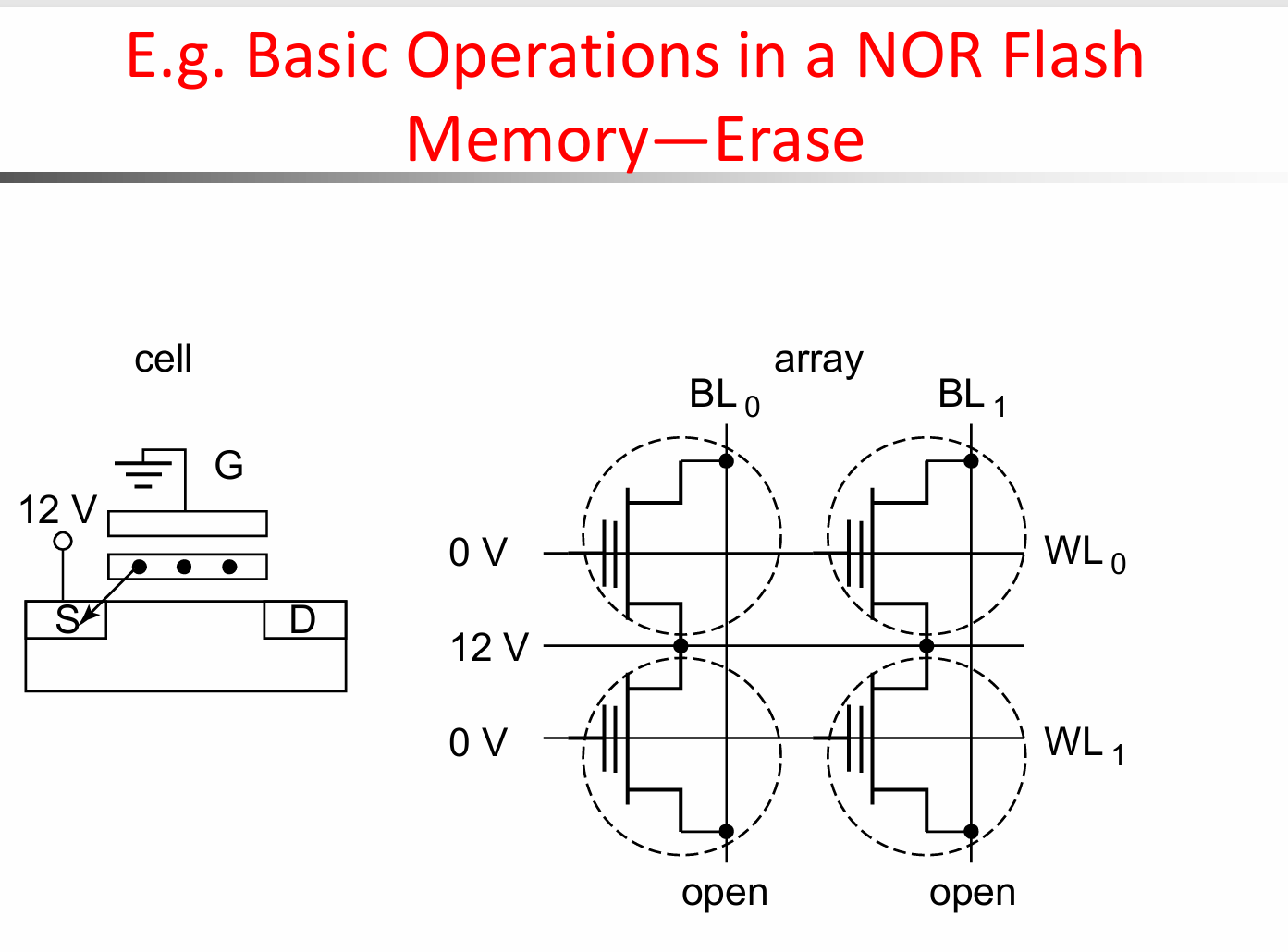

NOR Flash Memory中擦除操作

给源极加高电压（如图12V），控制栅接低电压（如图0V），在薄氧化层上形成强电场，把浮栅中的电子通过隧穿方式拉到源极，从而降低阈值电压。

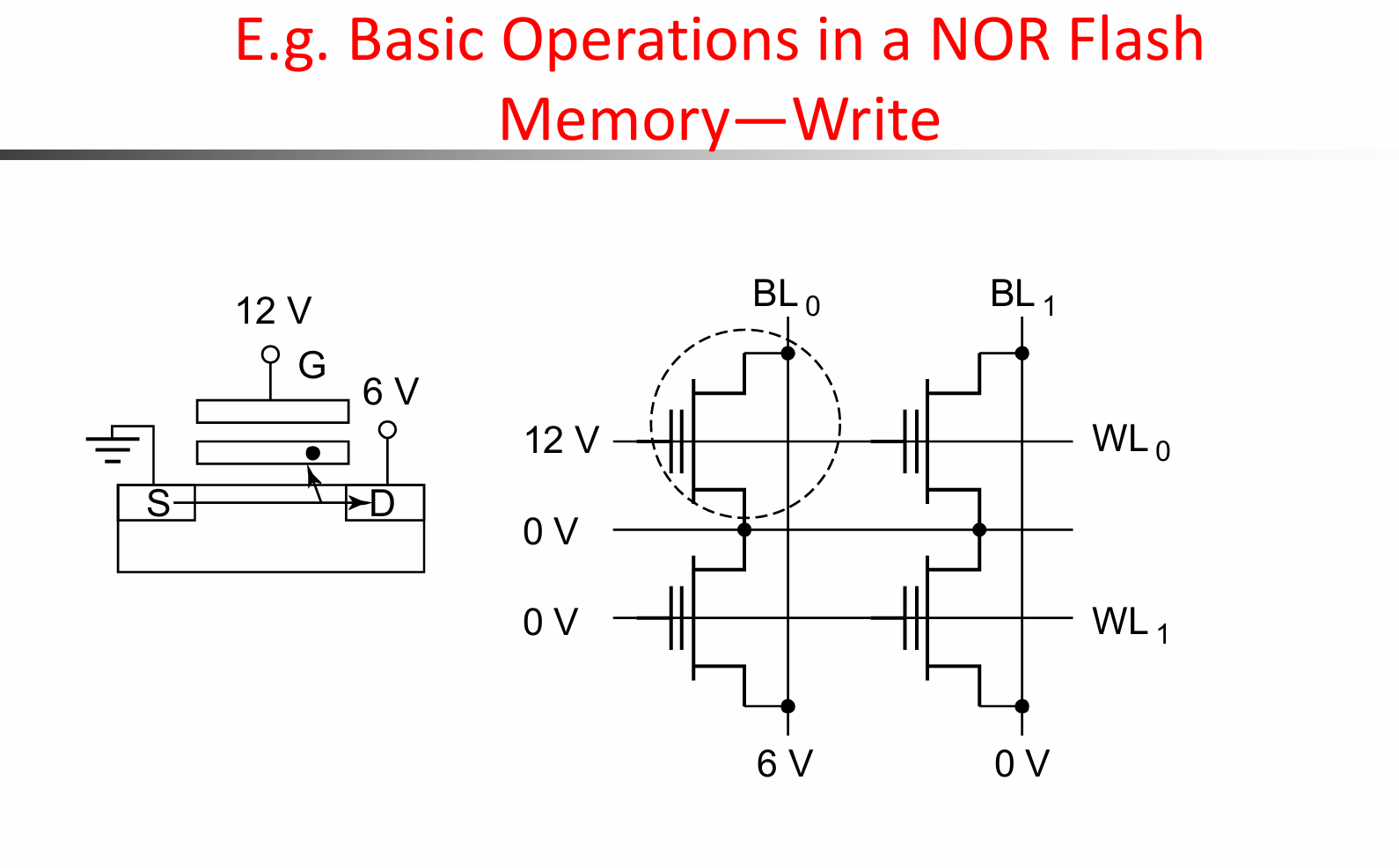

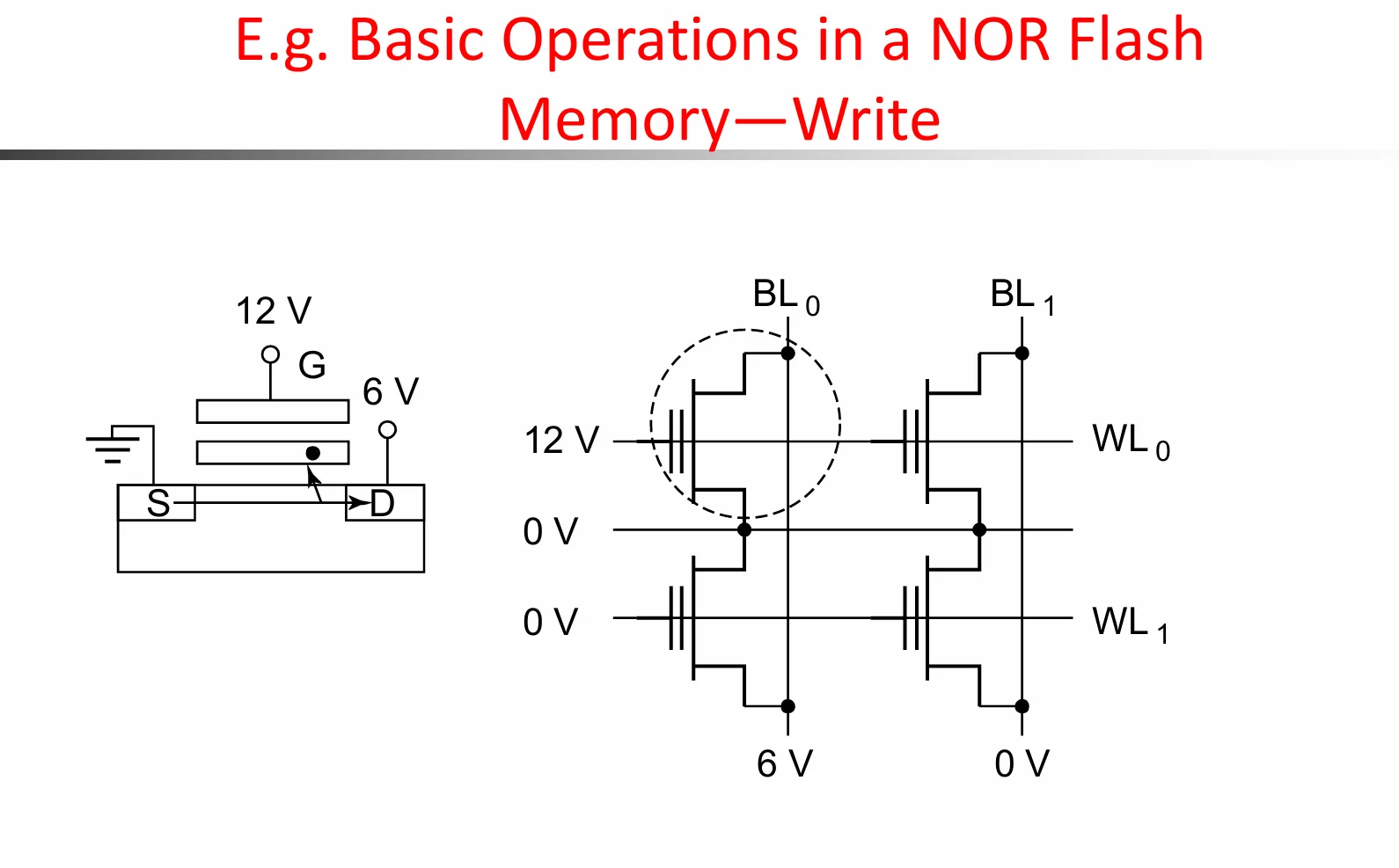

NOR Flash Memory中写操作

选中某个 cell 后，给栅极（字线）加高压、漏极（位线）加中高压，使源漏沟道中的热电子注入浮栅；浮栅存入电子后阈值电压升高，从而完成数据写入。

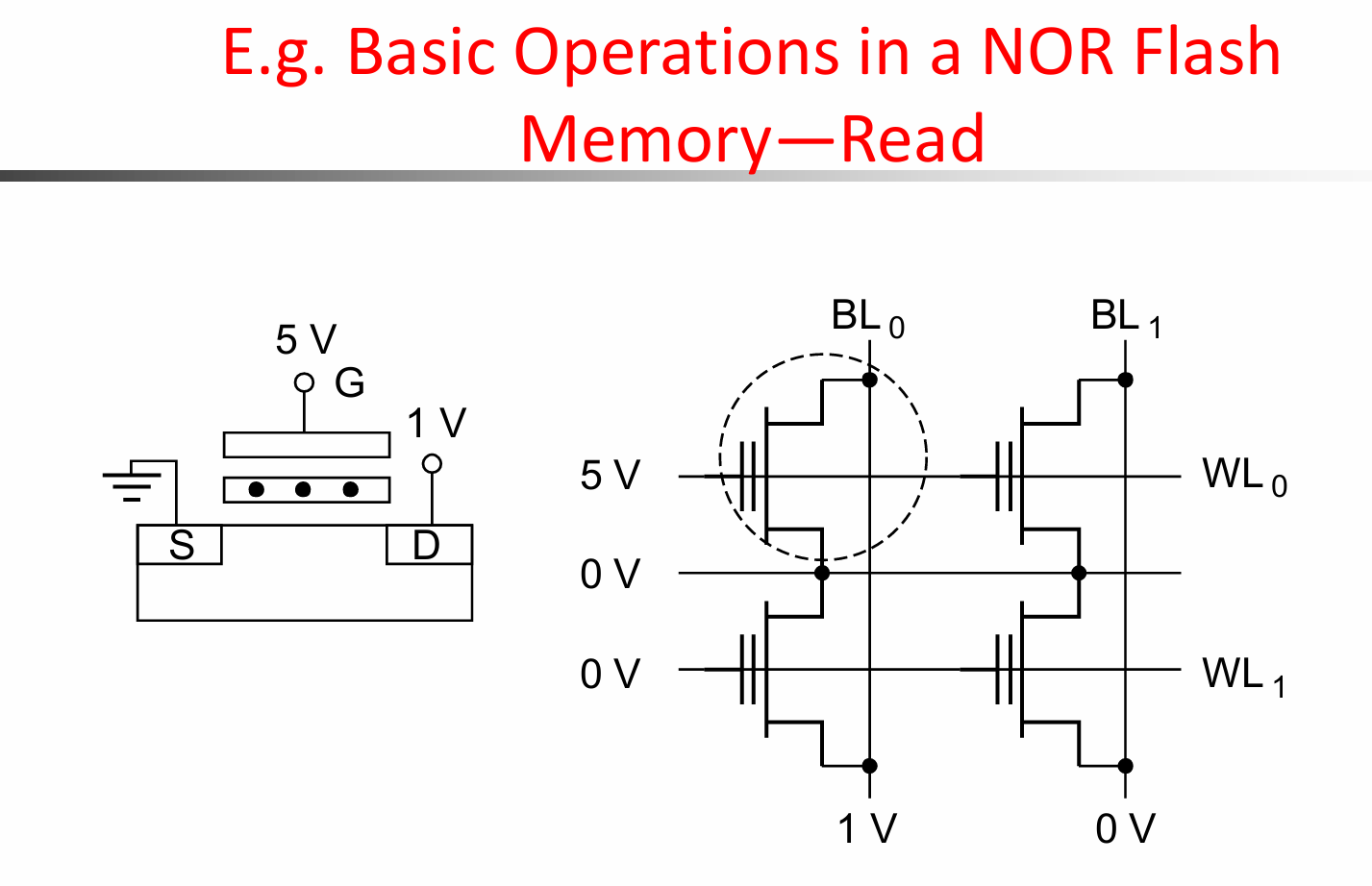

NOR Flash Memory中读操作

给选中 WL 加 5 V，给选中 BL 加小电压 1 V，然后检测位线电流，此时的电压比写入和擦除时小很多

有电流：晶体管导通，说明阈值电压低；
无电流：晶体管关断，说明阈值电压高。

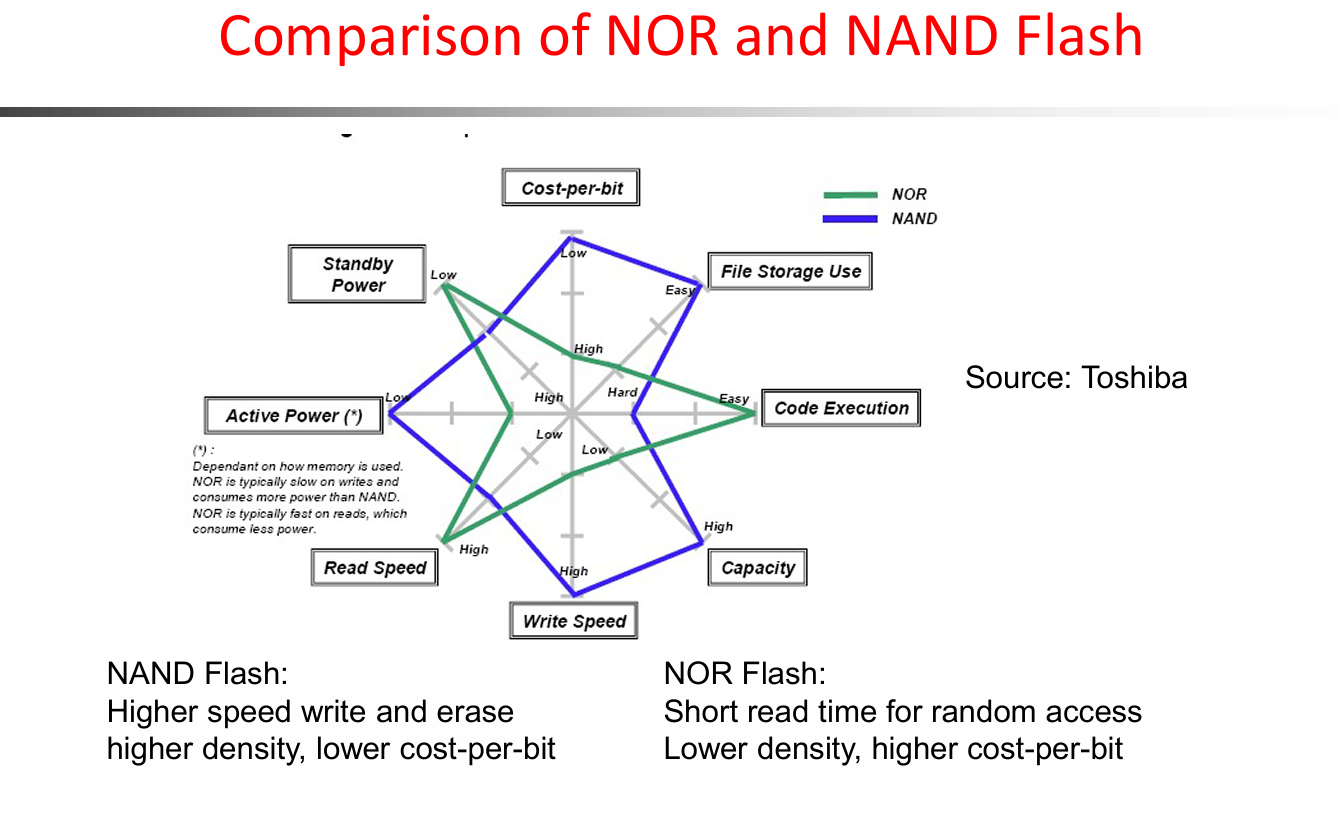

对比NAND 和 NOR Flash的电路结构和特点

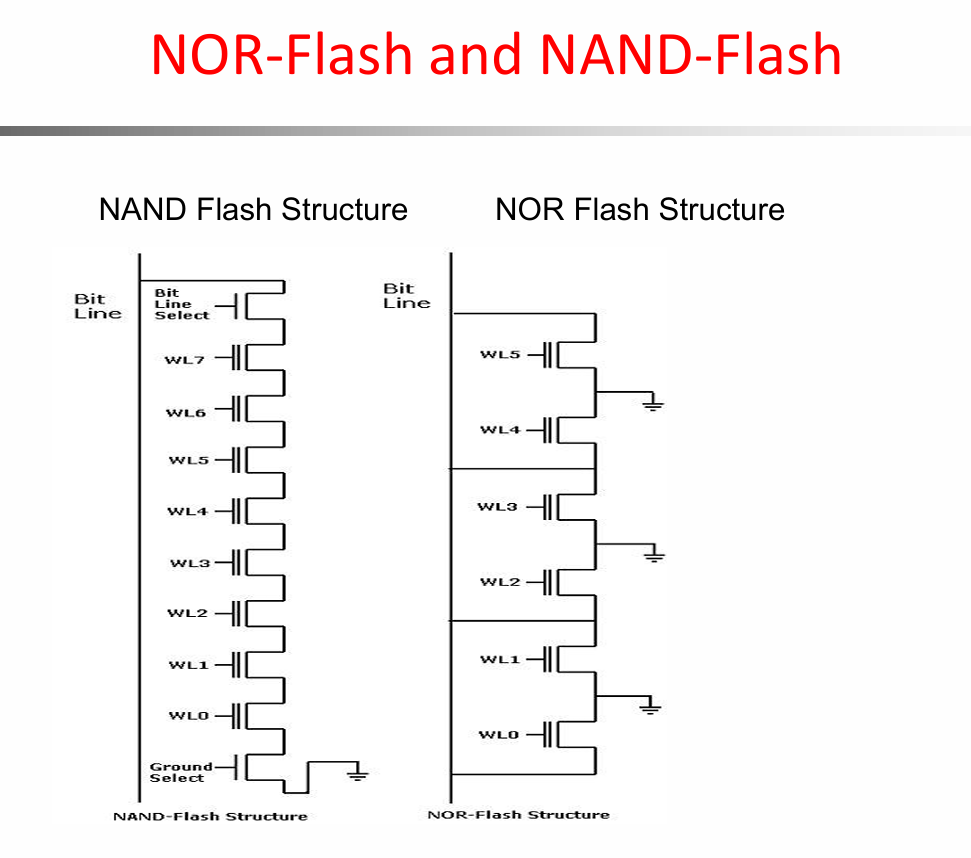

NAND Flash

多个存储单元像“串联”一样接在一起。读某一个单元时，其他单元也要配合导通，才能形成电流通路。

特点：写入和擦除速度更快；存储密度更高（串联版图省）；单位 bit 成本更低；容量更容易做大。

NOR Flash

每个存储单元基本都直接连到 bit line。读某个单元时，可以比较直接地读取该单元状态。

特点：随机读取速度快；可以像 ROM 一样直接读取某个地址；适合直接执行程序代码。但缺点是密度较低，单位 bit 成本较高，容量通常不如 NAND 大。

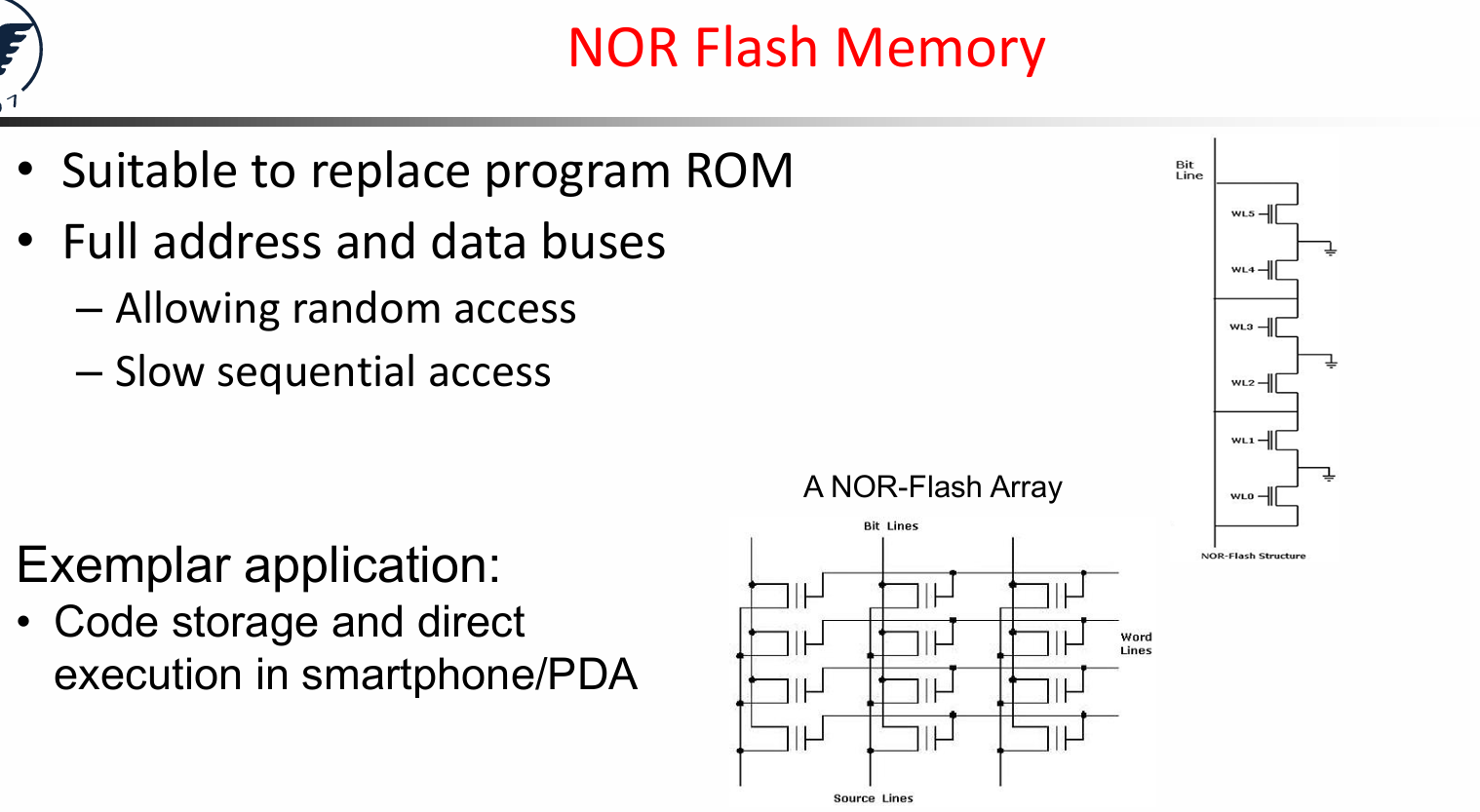

NOR Flash 的典型用途

NOR Flash 适合替代程序 ROM，用来存放程序代码。

NOR Flash 有完整的地址总线和数据总线，支持随机访问，适合代码直接执行，但是连续大容量顺序读写效率不如 NAND Flash，因此不适合做大文件存储。

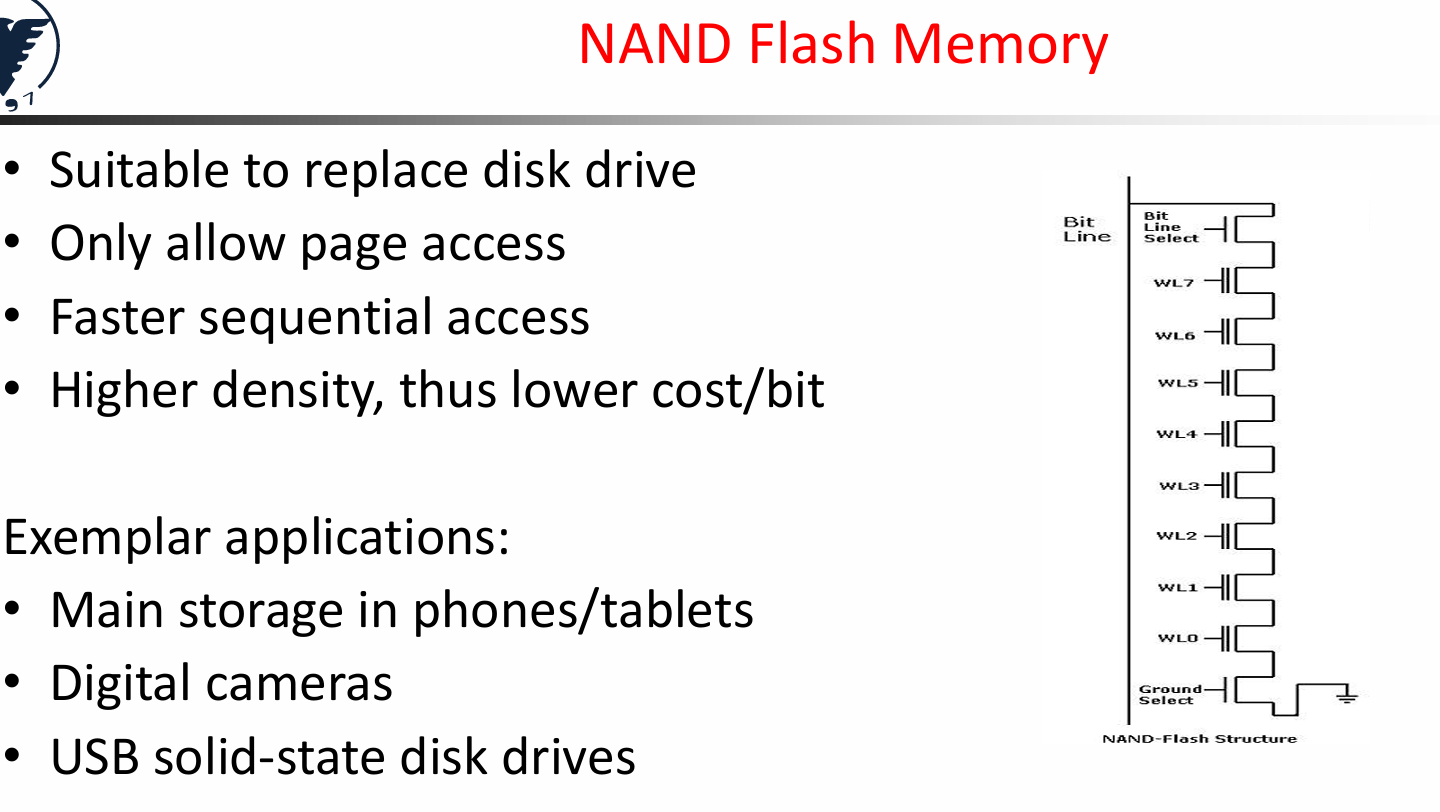

NAND Flash 的典型用途

NAND Flash 更适合替代磁盘，用来做大容量数据存储。

NAND Flash 通常不是按单个地址随机读写，而是按 page（页） 访问。
NAND Flash 的连续读写速度较快，适合大量数据顺序存取。
NAND Flash 的存储单元串联连接，结构更紧凑，所以单位面积能放更多 bit，因此容量更大，单位 bit 成本更低。

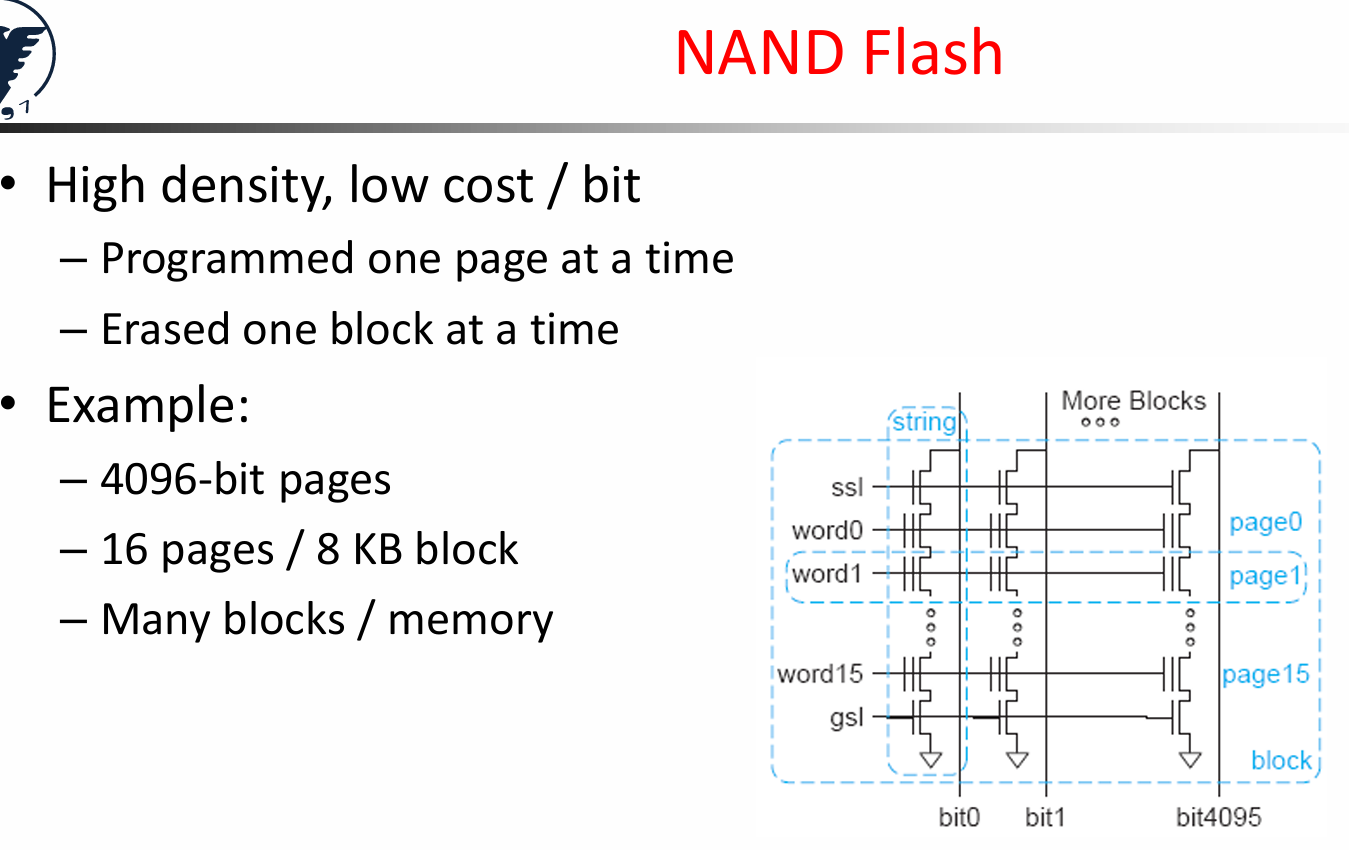

NAND Flash 写入/编程时按 page 页进行，NAND Flash 擦除时按 block 块进行，见下图。

图中例子解释：每页 4096 bit，也就是 512 Byte，16 页组成一个块，一整块就是16*512Byte，即8KB。

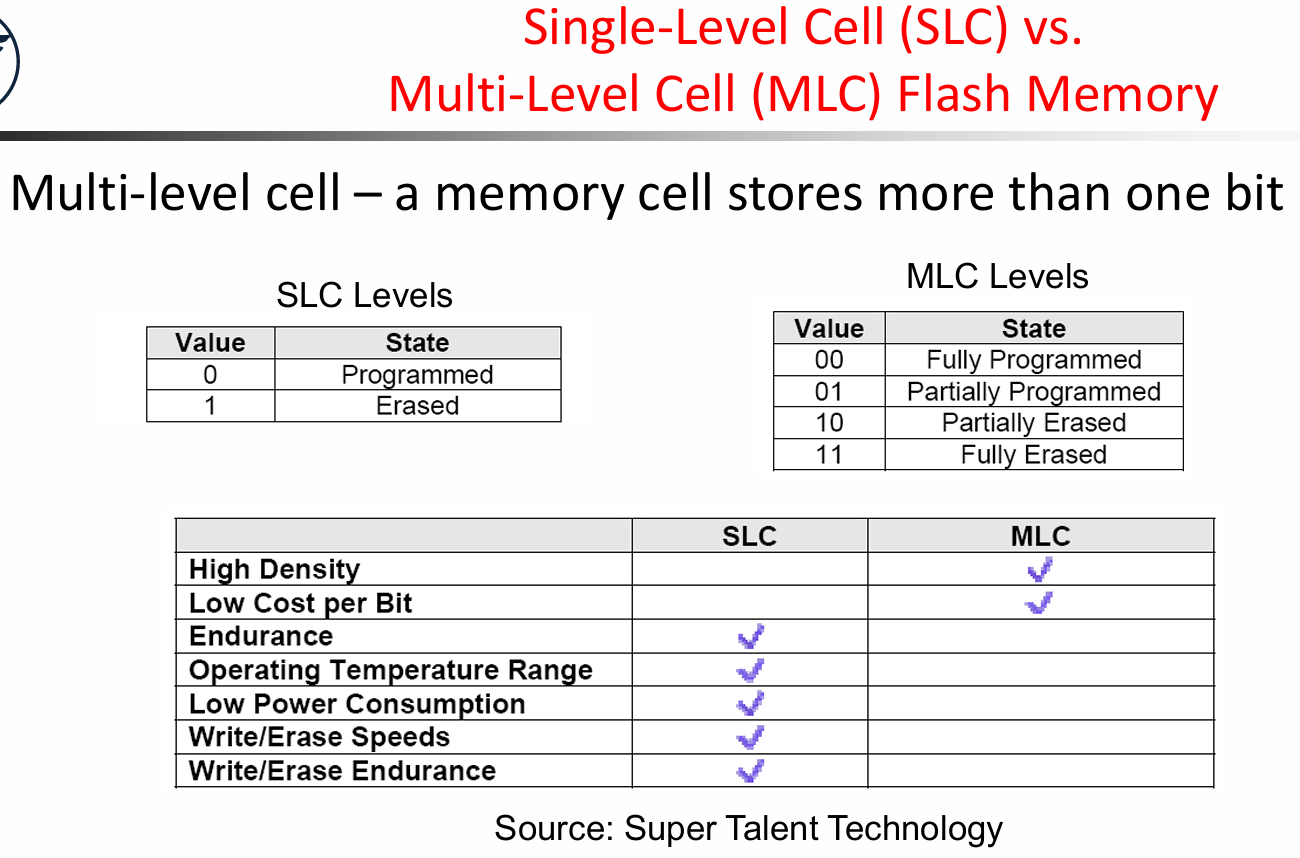

SLC vs MLC

SLC：一个存储单元存 1 bit。一个浮栅晶体管只需要区分 两个阈值电压状态，判断简单、可靠性高。

MLC：一个存储单元存多个 bit。MLC 通过把浮栅中的电荷量分成多个等级，让同一个晶体管表现出多个不同的阈值电压，从而存储更多信息。

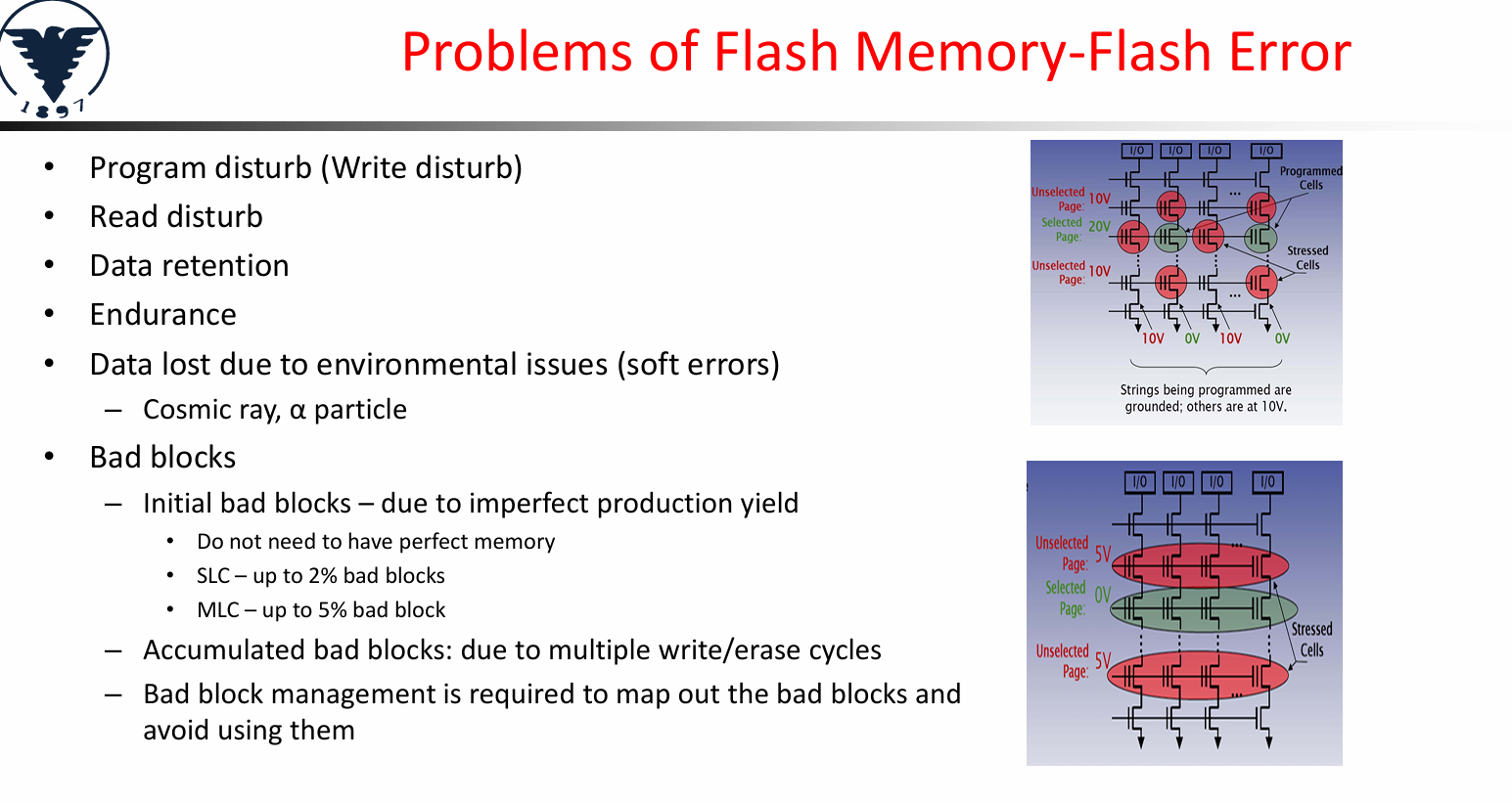

Flash Memory 常见错误来源

了解

Program disturb / Write disturb（写干扰）

在写入某些存储单元时，虽然只想改变被选中的 cell，但相邻或同一阵列中未被选中的 cell 也会受到较高电压影响，可能产生轻微电荷变化，导致数据出错。

Read disturb（读干扰）

反复读取某一页时，未被选中的存储单元也会受到读电压压力。次数多了以后，浮栅中的电荷状态可能被轻微改变，造成误读。

Data retention（数据保持问题）

Flash 断电后靠浮栅中的电荷保存数据，但电荷会随着时间慢慢泄漏。时间太久或温度较高时，数据可能丢失。

Endurance（耐久性）

Flash 每次写入/擦除都会损伤氧化层。擦写次数太多后，单元可靠性下降，最终不能正常存储数据。

Soft errors（软错误）

环境因素也可能导致数据出错，例如宇宙射线、α 粒子等高能粒子影响存储电荷。

Bad blocks（坏块）

Flash 中允许存在坏块：

初始坏块：制造时由于良率不完美产生，SLC 可有约 2% 坏块，MLC 可有约 5% 坏块。
累积坏块：使用过程中多次写入/擦除后逐渐产生。
因此需要 坏块管理，把坏块记录下来，避免继续使用。

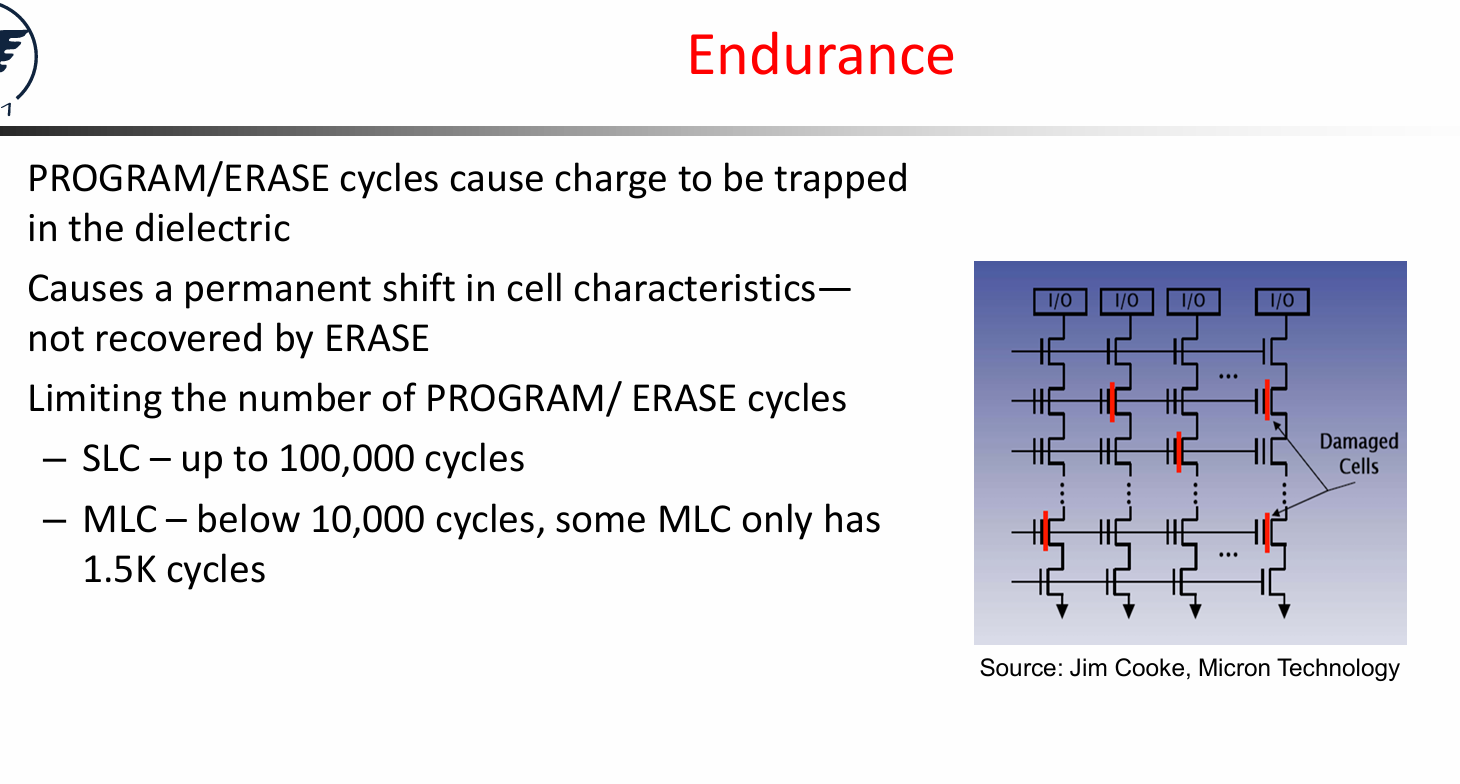

Flash 的耐久性（Endurance）问题

了解

Flash 每次 Program/Erase（写入/擦除） 时，都要用较高电压让电子穿过氧化层。反复操作后，会有一些电荷被困在绝缘介质中，导致存储单元的电学特性发生永久变化。

阈值电压会偏移 原本表示 0 或 1 的电压范围发生变化，读数据时更容易判断错误。
擦除也无法完全恢复 因为部分损伤是永久性的，不是简单擦除就能修复。
擦写次数有限 所以 Flash 不能无限次写入和擦除。

图中给的典型寿命：

SLC：最多大约 100,000 次 Program/Erase cycles

MLC：通常低于 10,000 次，有些 MLC 甚至只有约 1,500 次

Wear Leveling | 磨损均衡 / 损耗均衡

与其反复擦写同一个 block，不如把擦写次数分散到多个 block 上，这就是磨损均衡，这个过程由 Flash 控制器完成。

对于 SLC 器件来说，磨损均衡是一个有益的增强功能，因为 SLC 的 block 通常可以支持最多 100,000 次 Program/Erase cycles。

对于 MLC 器件来说，磨损均衡是非常必要的，因为 MLC 的 block 通常只能支持少于 10,000 次擦写循环。

ECC for Flash

这部分记得当时上课就没怎么细讲，感觉不会考吧（doge）

使用 ROM 实现逻辑运算

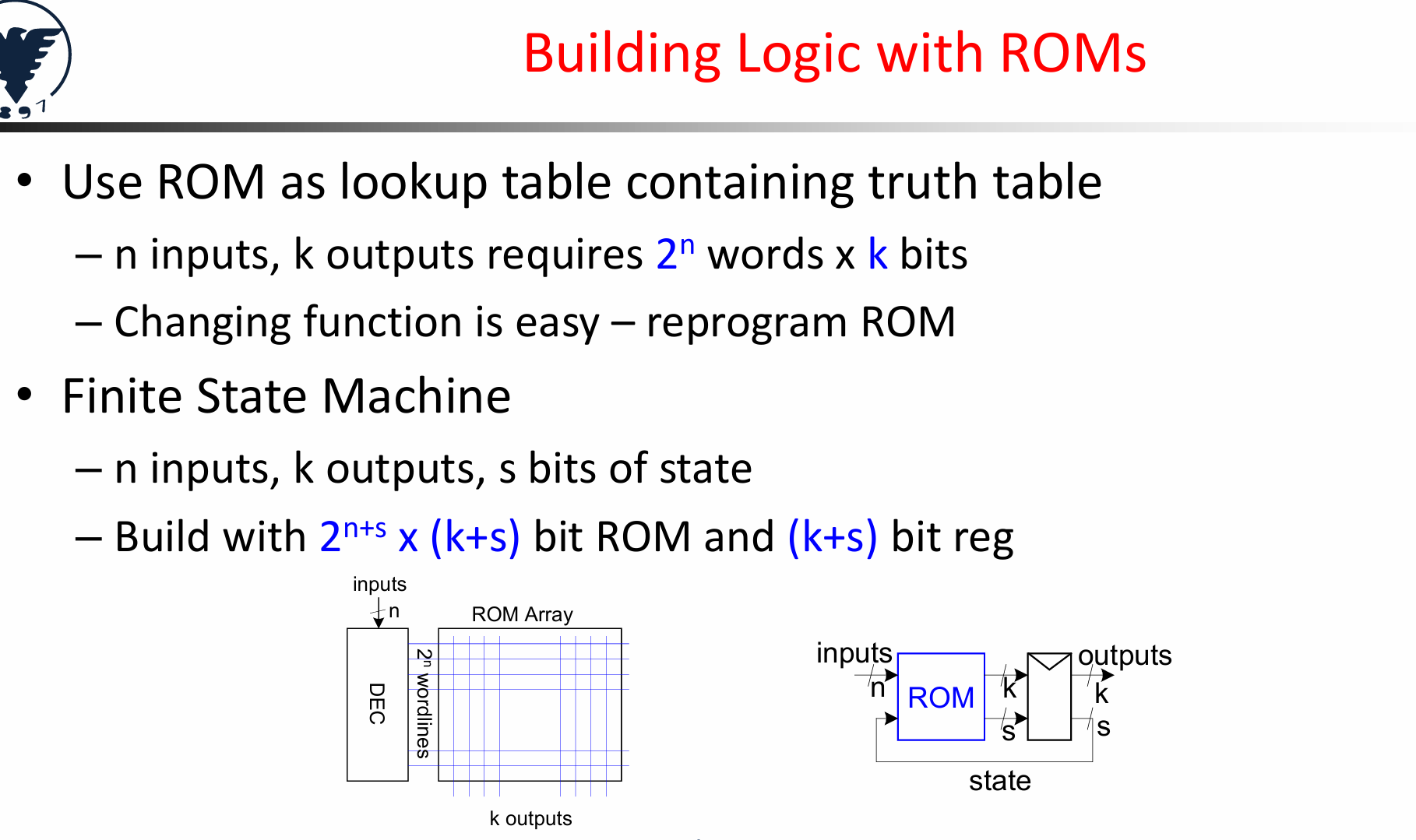

ROM 可以看成一个 查找表 Lookup Table。如果一个逻辑电路有n输入，k输出，那么所有输入组合一共有 $2^n$ 种情况，所以 ROM 需要存 $2^nk$ bits。

用 ROM 实现有限状态机 FSM。有限状态机不仅有输入和输出，还有状态 state。此时ROM的输入需要两部分——外部输入和当前状态，即 n+s；输出也有两部分——当前输出和下一步状态，即k+s。所以ROM 需要存 $2^{n+s}(k+s)$ bits。

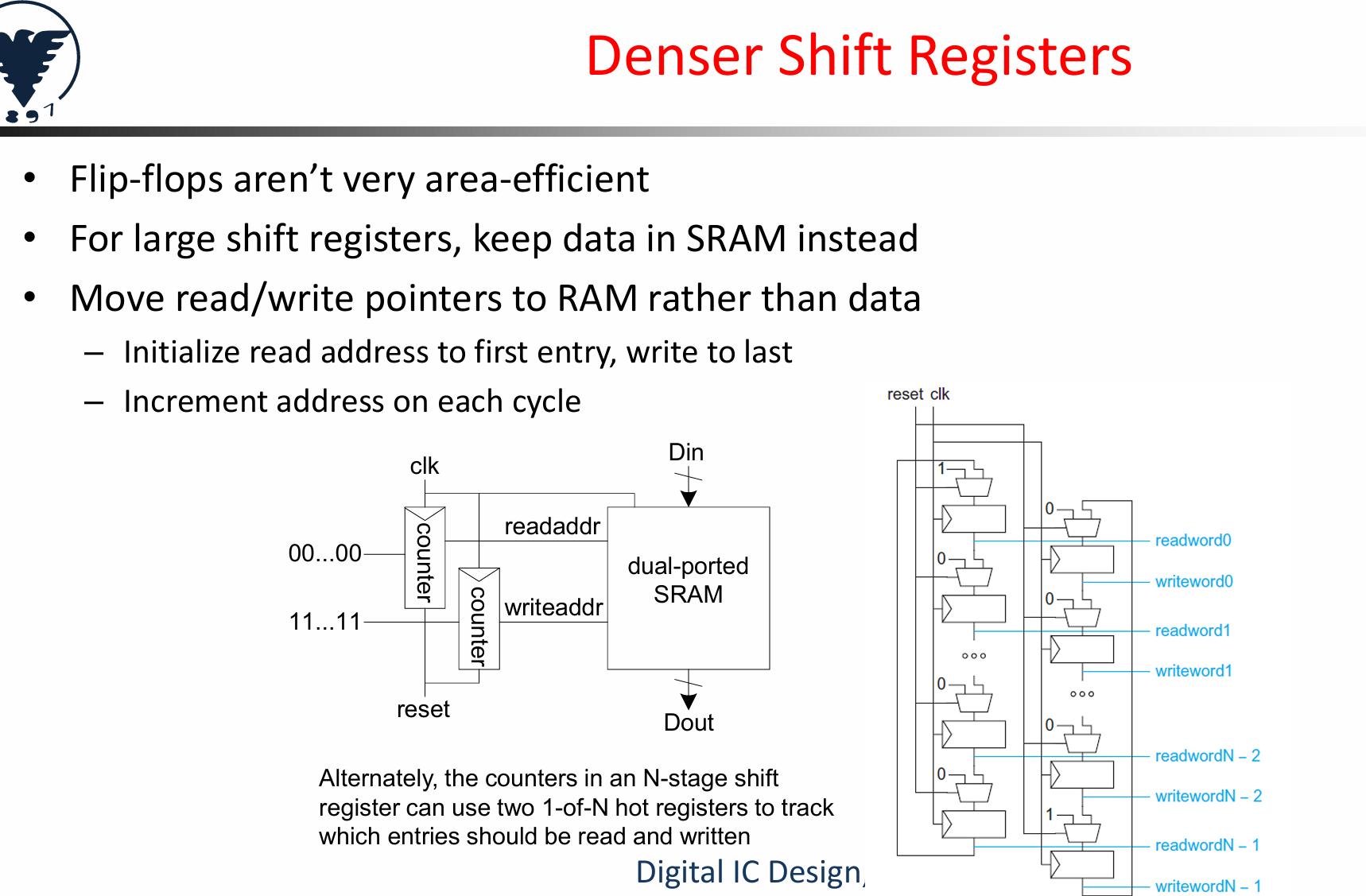

Serial Access Memory | 串行访问存储器

串行访问存储器不使用地址，主要分为以下几类：

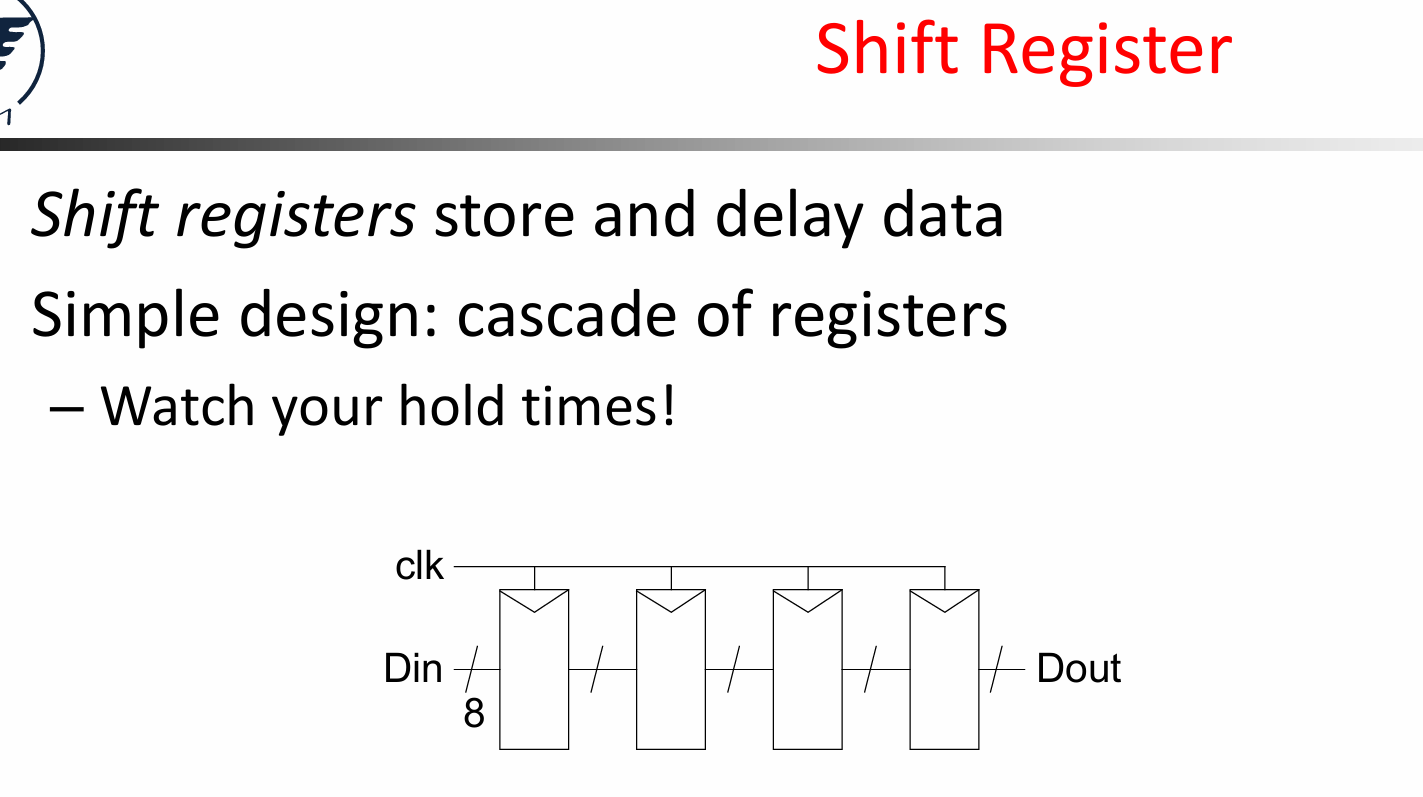

Shift Registers：移位寄存器

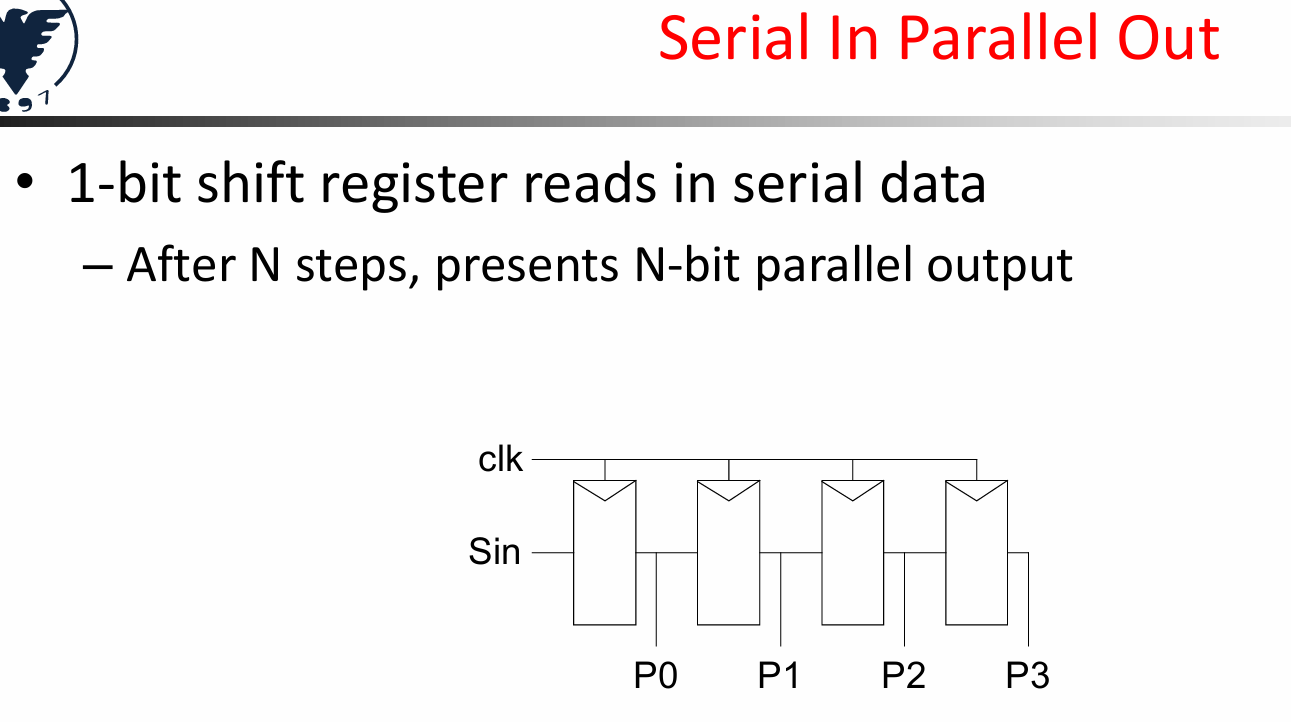

- Serial In Parallel Out, SIPO：串入并出

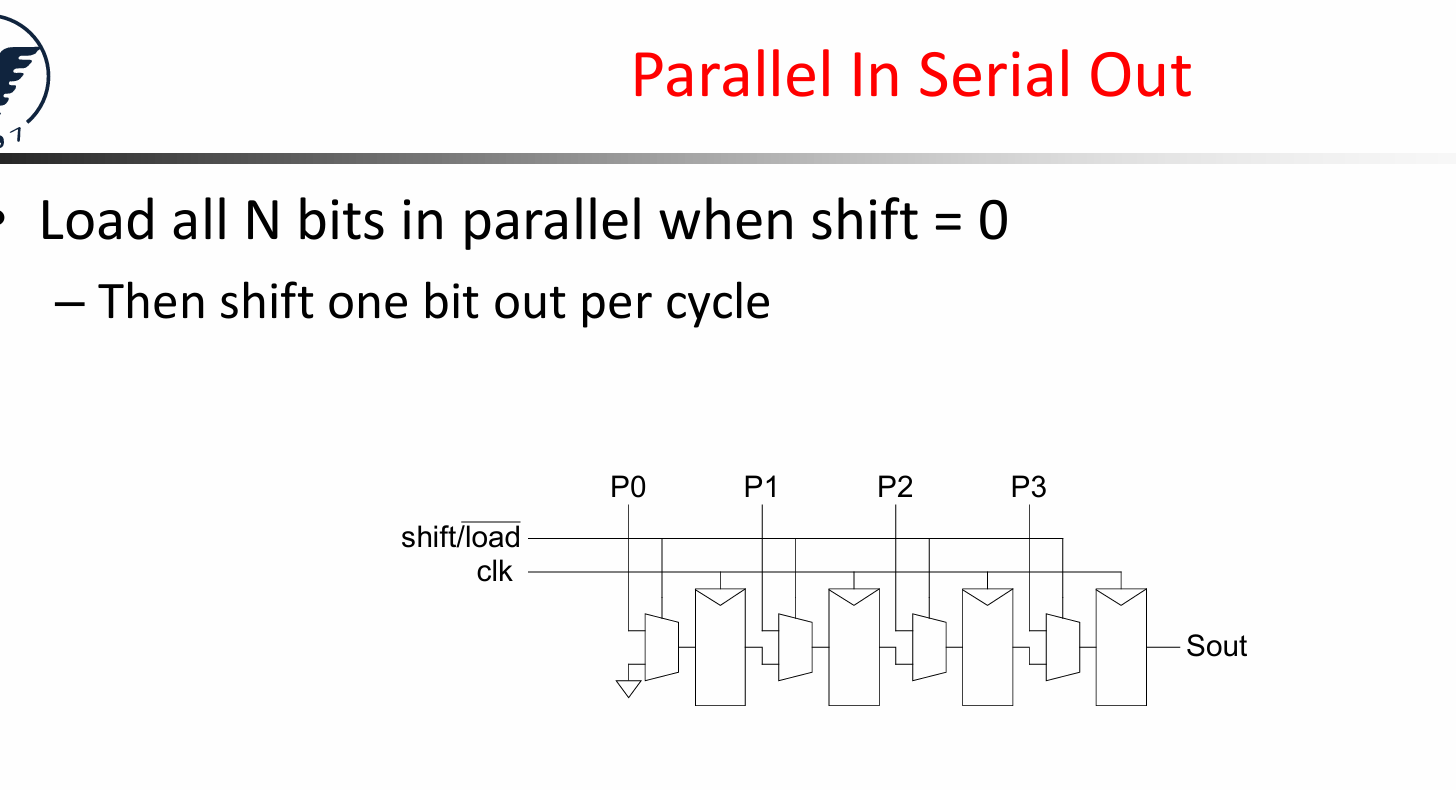

- Parallel In Serial Out, PISO：并入串出

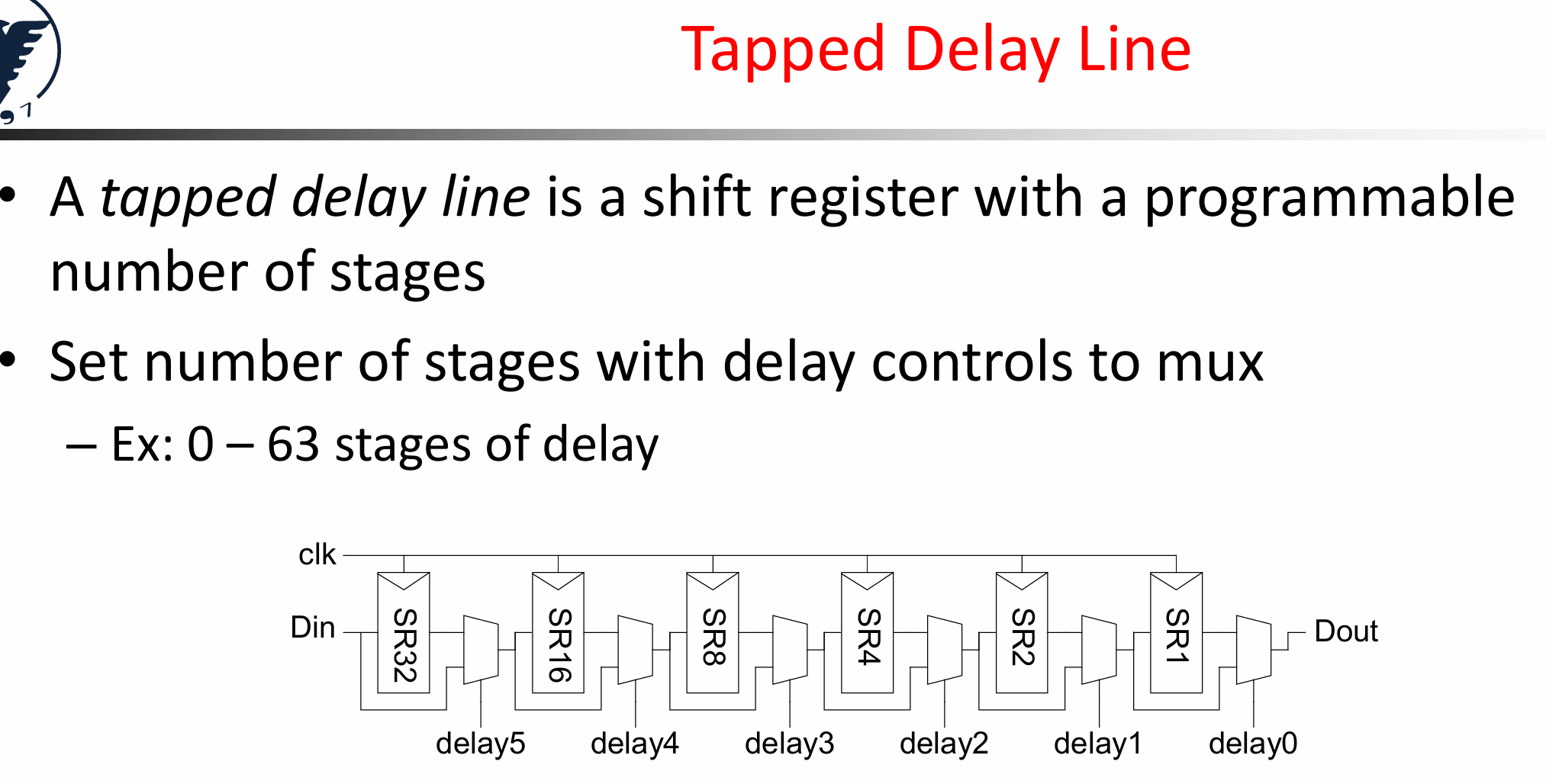

Tapped Delay Lines：抽头延迟线

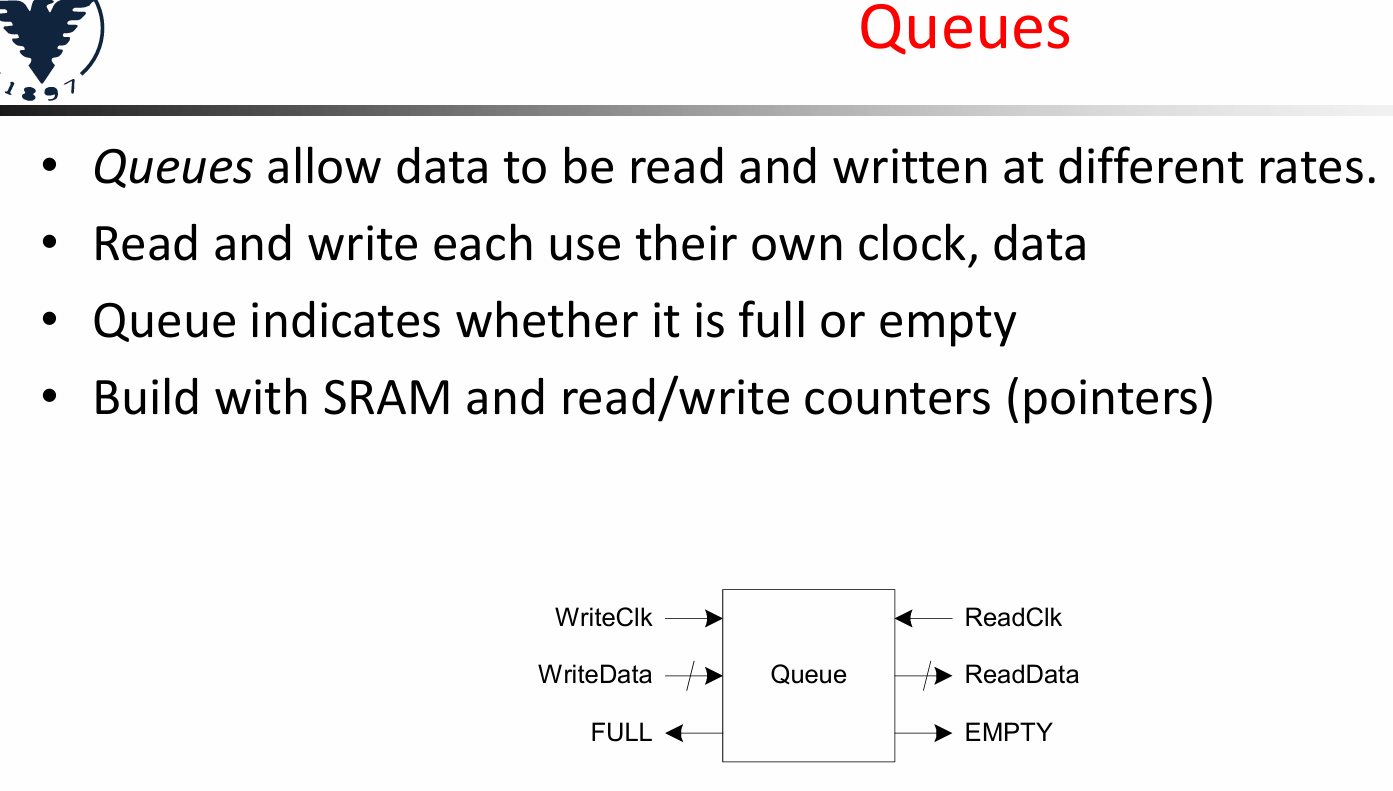

Queues, FIFO, LIFO：队列，包括先进先出 FIFO、后进先出 LIFO
