L6a：单周期处理器设计

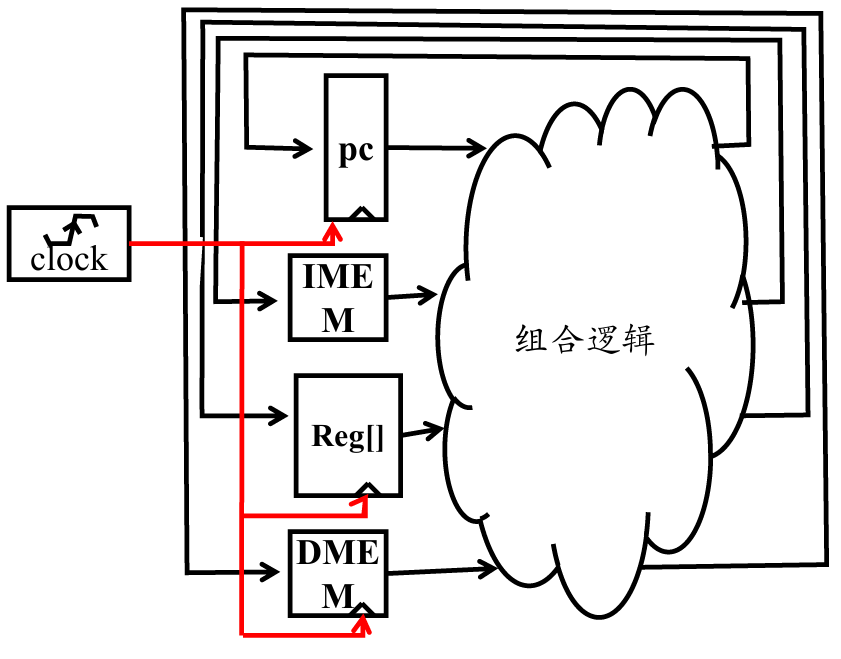

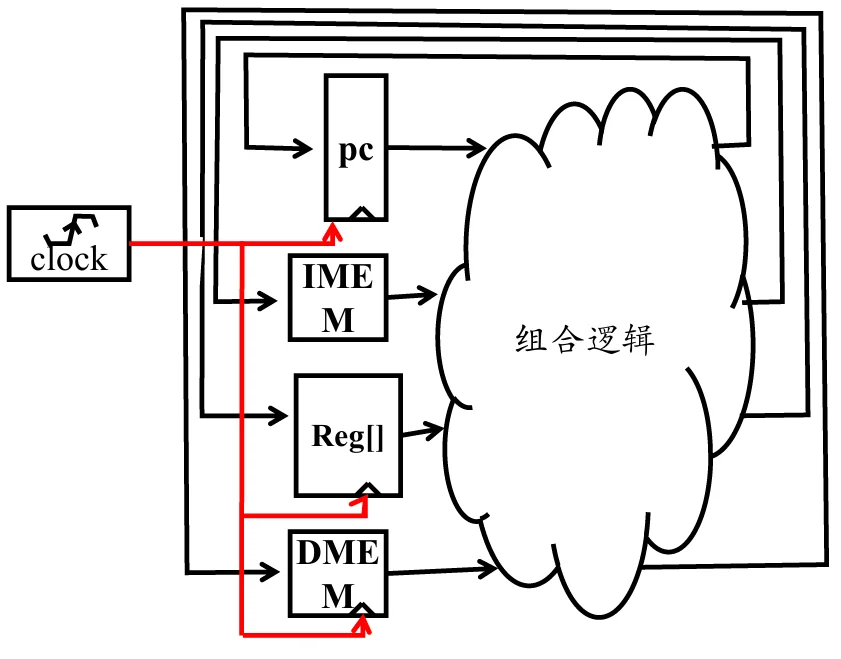

单周期处理器总体特点

• 每一时钟周期执行一条指令
• 寄存器输出当前状态作为组合逻辑的输入
• 组合逻辑的输出状态值在下一个时钟边缘之前稳定
• 在时钟上升边缘，所有的状态元素都用组合逻辑输出进行更新

RV32I ISA 需要的状态

处理器执行指令时，必须保存和更新哪些东西，主要有三类状态，包括寄存器文件，程序计数器和存储器状态。

每条指令在执行过程中读取并更新这个状态。

Registers（x0..x31）

寄存器文件（regfile）中有 32 个 Registers：Reg0..Reg31，每个register有32bit。

• 根据指令中的 rs1 字段读取第一个寄存器
• 根据指令中的 rs2 字段读取第二个寄存器
• 根据指令中 rd 字段写入目标寄存器
• x0 始终为 0（对 Reg0 的写入将被忽略）

程序计数器（Program Counter, PC）

保存当前指令的地址

存储器（MEM）

• 在一个 32 位字节寻址的内存空间中保存指令和数据
• 我们将为指令和数据使用单独的内存，稍后我们将用指令缓存（ICache）和数据缓存（DCache）来替换
• 从指令内存中读取指令（假设 IMEM 是只读的）
• 加载/存储指令访问数据内存

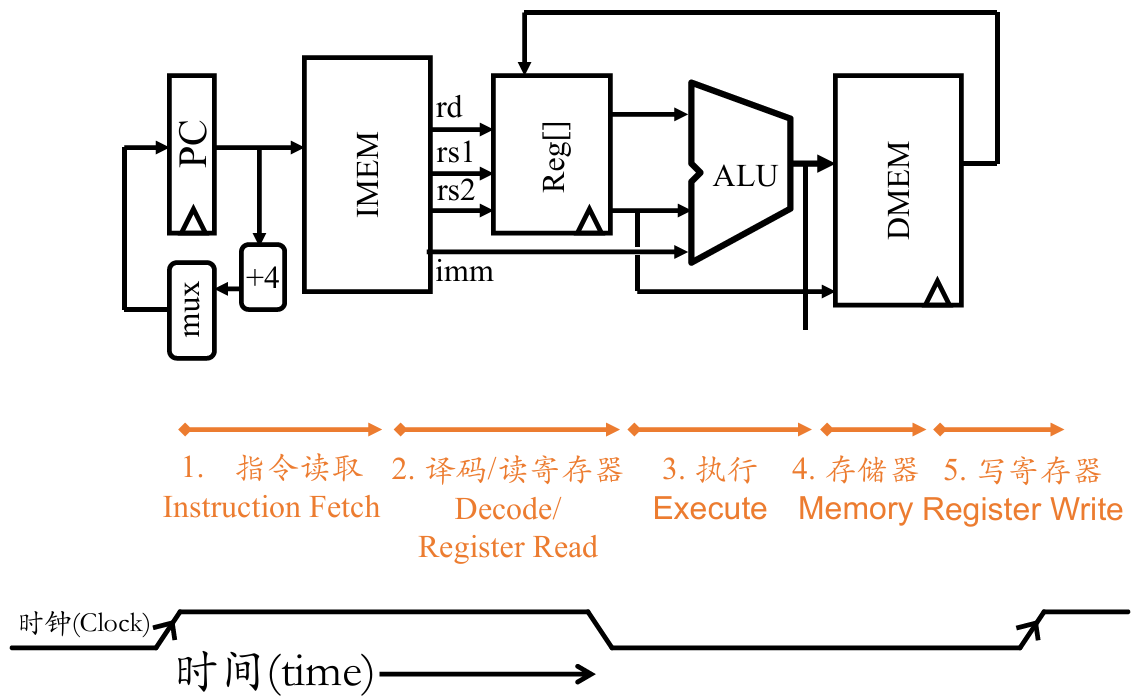

指令执行的基本阶段

单周期处理器中，取指，译码，执行，访存和写回在一个周期内完成。

单周期 RISC-V 数据通路设计

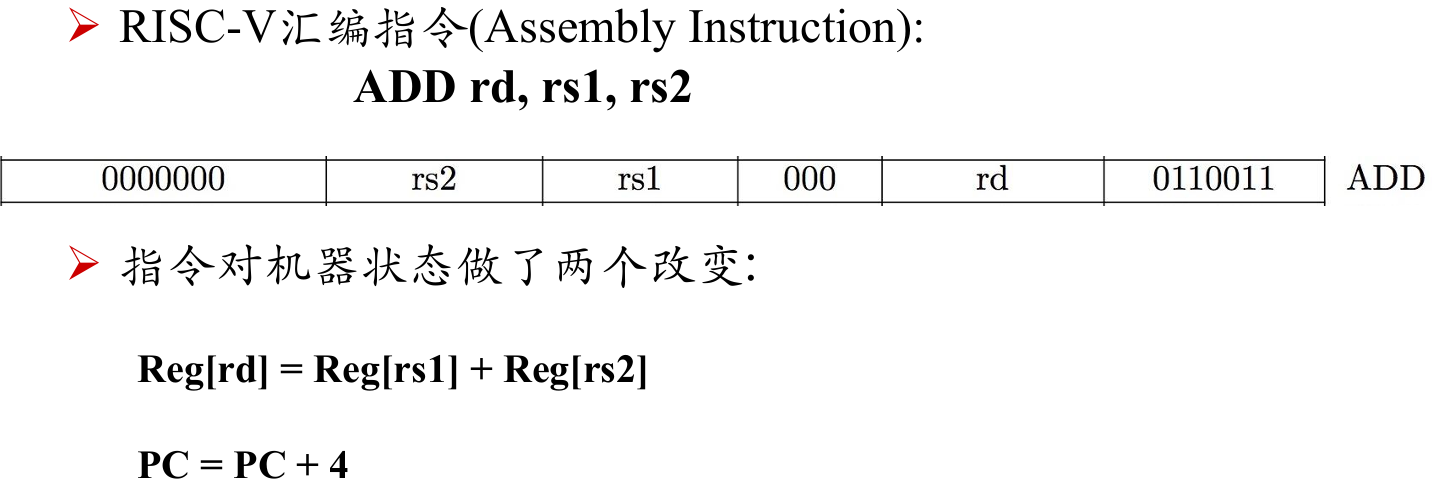

实现 ADD 指令

指令中inst[6:0]表示ADD属于R-Type指令，inst[14:12]和inst[30]表示要进行加法运算。

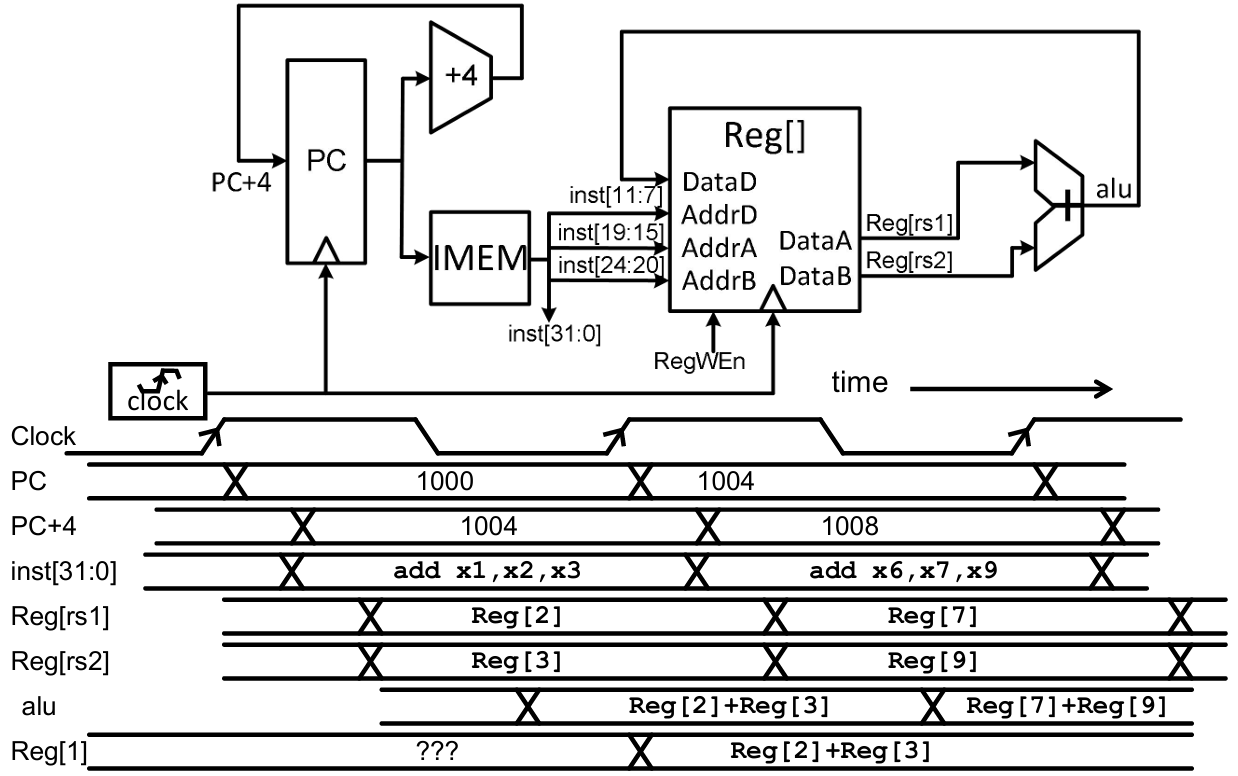

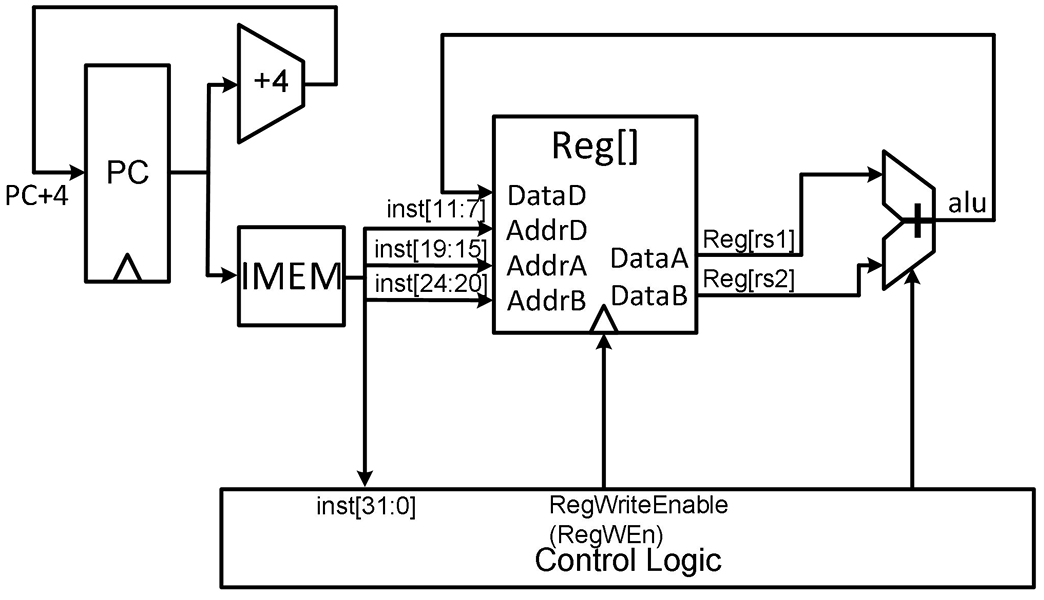

ADD 数据通路

PC 先给出当前指令地址，送到 IMEM 取出指令 inst[31:0]。之后进行译码操作，inst[19:15] 是 rs1，用来指定第一个源寄存器；inst[24:20] 是 rs2，指定第二个源寄存器；inst[11:7] 是 rd，指定最终写回的目标寄存器。这对应于ADD的指令格式。

寄存器文件根据 rs1 和 rs2 读出两个数据，分别从 DataA 和 DataB 输出，送入 ALU。ALU 执行加法，结果送回到寄存器文件的 DataD 输入端。此时控制逻辑会让 RegWEn 有效，将结果写入指定的rd。

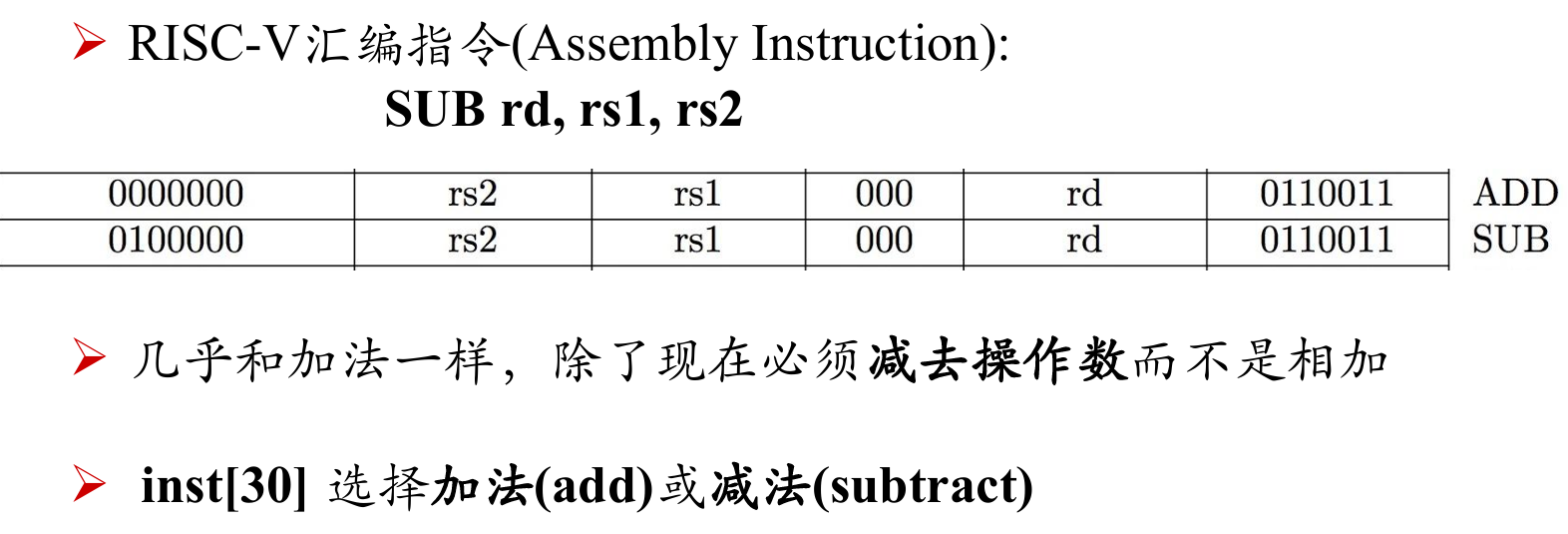

SUB 的指令格式

减法和加法的指令格式几乎一样，只有inst[30]不同，决定了执行减法。

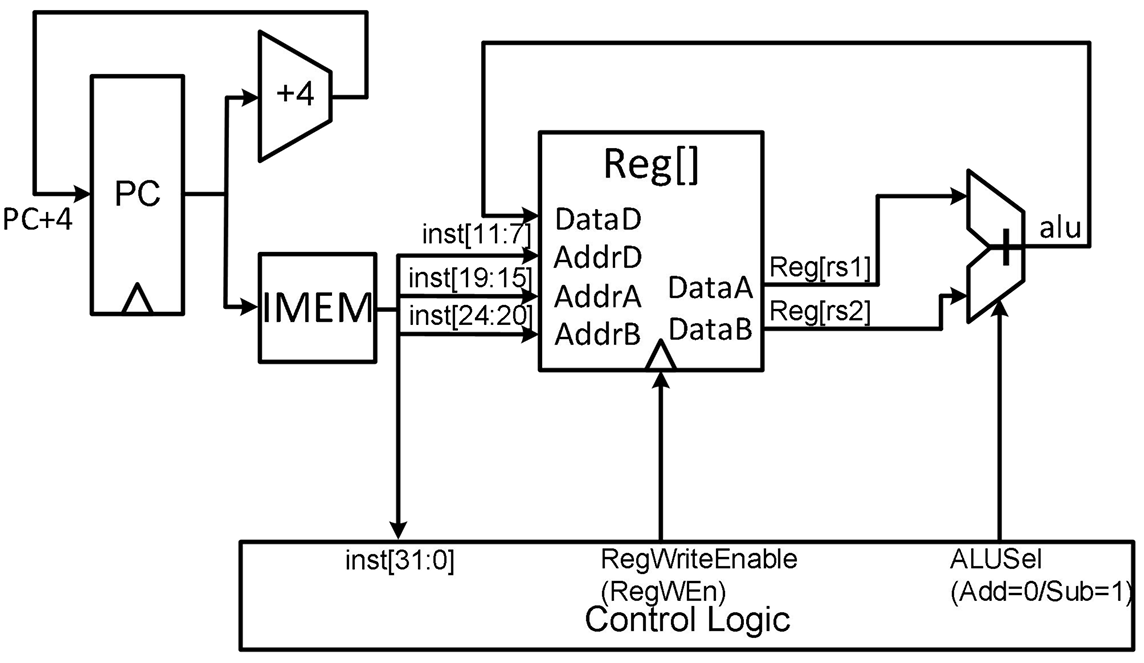

SUB 数据通路

减法的数据通路和加法基本相同，主要是控制逻辑给ALU的控制信号不同：此时要控制ALU进行减法运算。

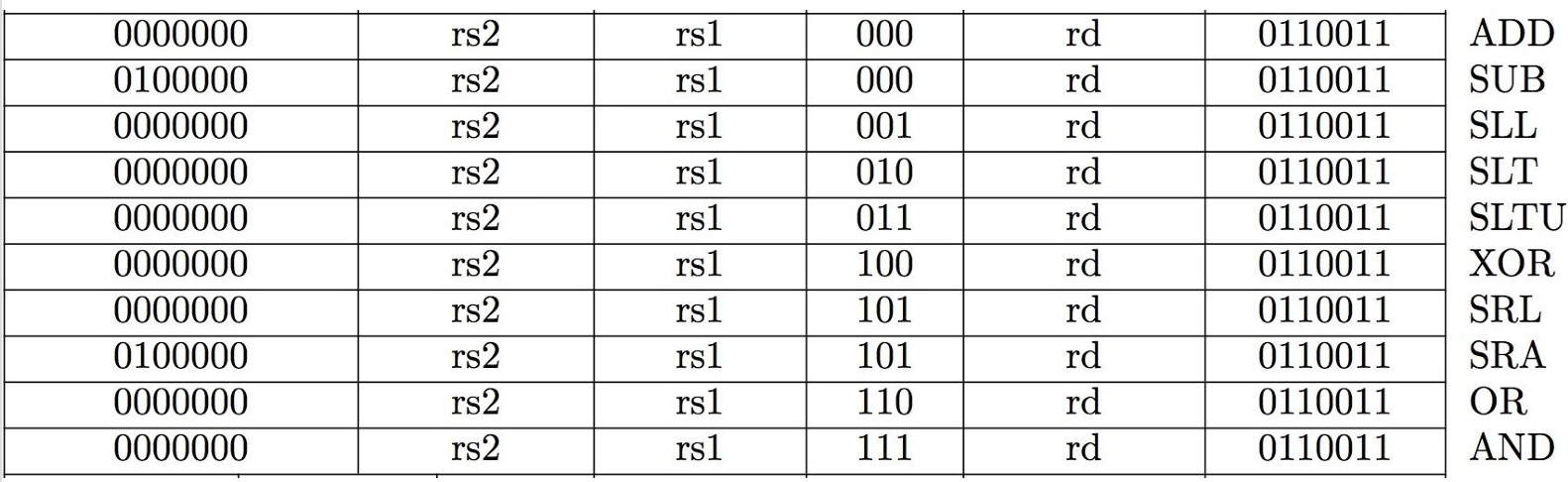

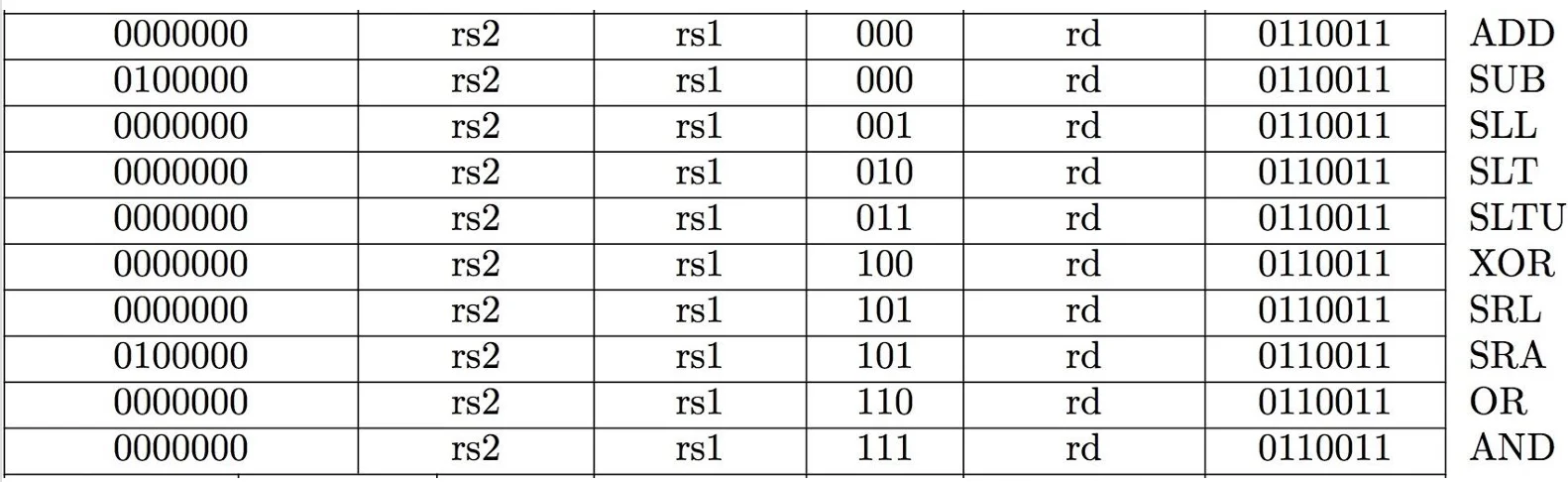

其他R型指令

数据通路主要区别在于：通过解码funct3和funct7字段并选择相应的ALU函数实现。

funct3=inst[14:12], funct7=inst[31:25]

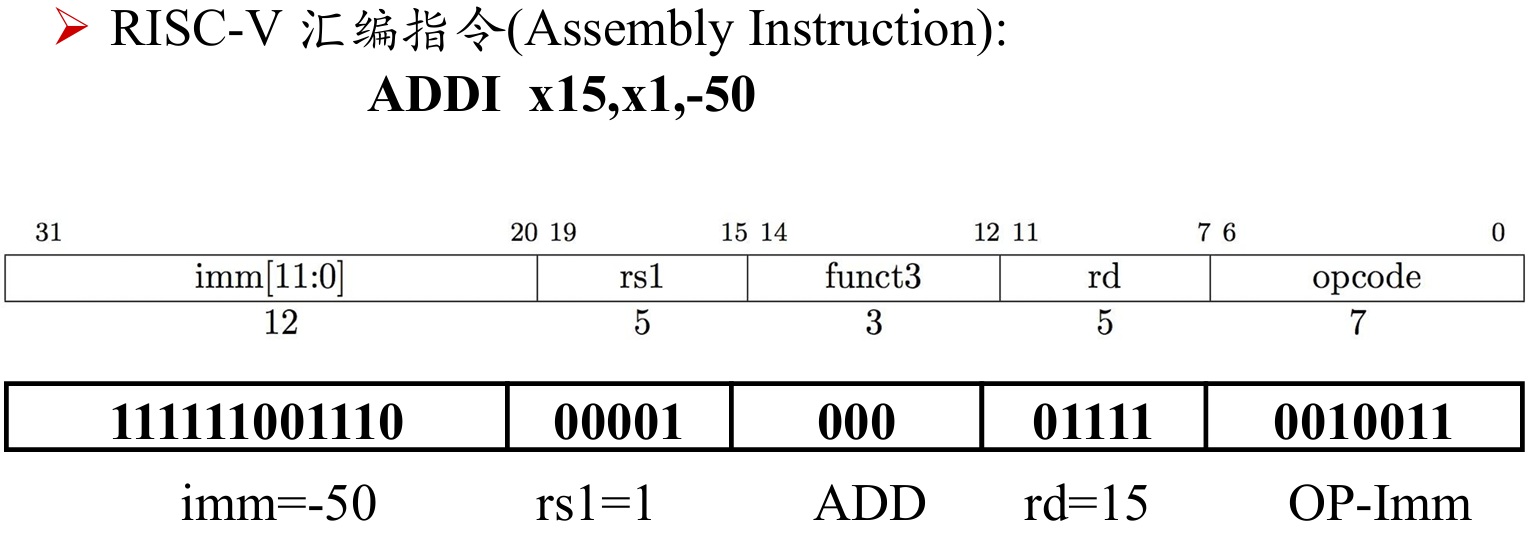

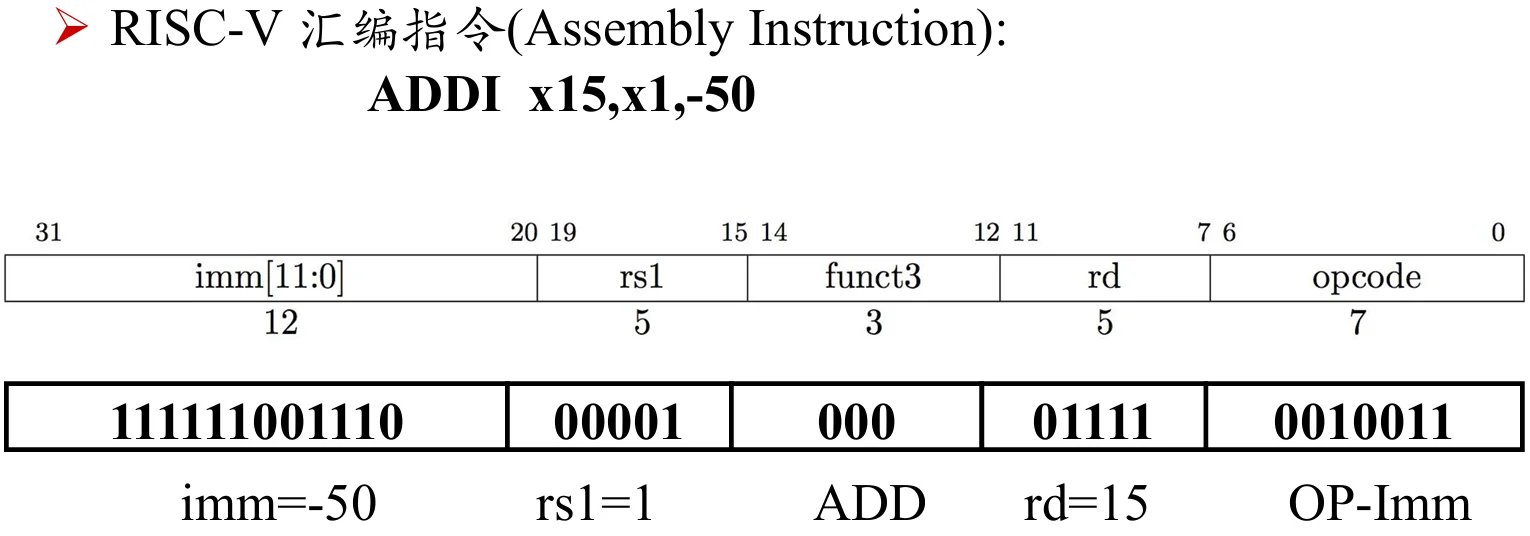

实现 ADDI 指令

ADDI指令的格式和ADD指令格式的区别在于：inst[31:20]在ADDI指令中表示立即数。

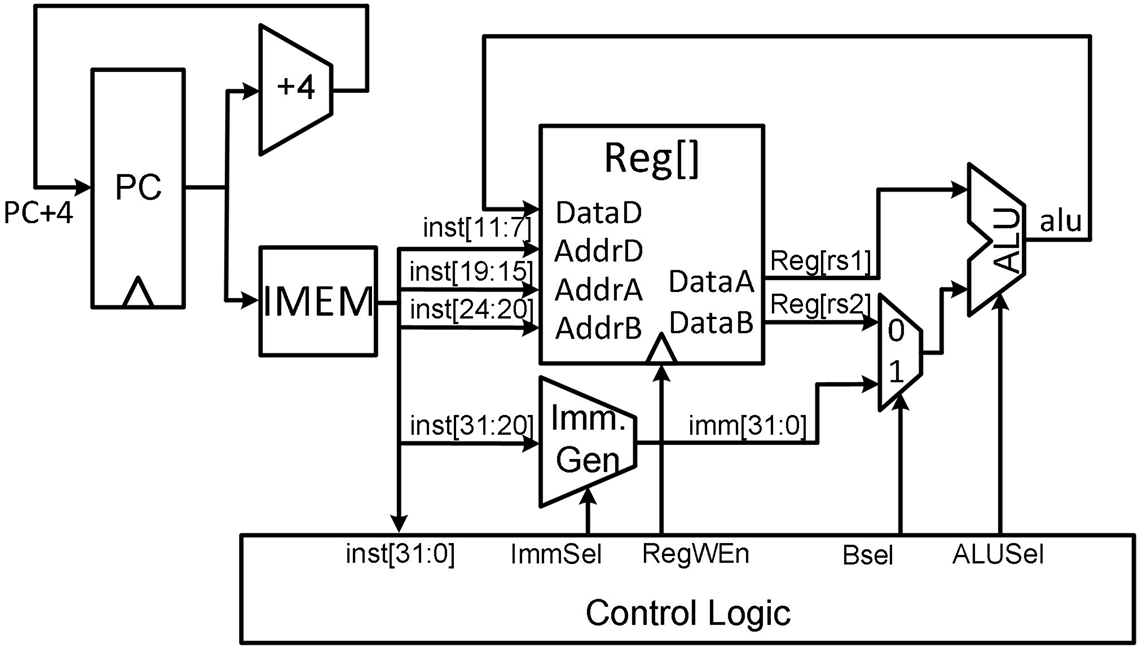

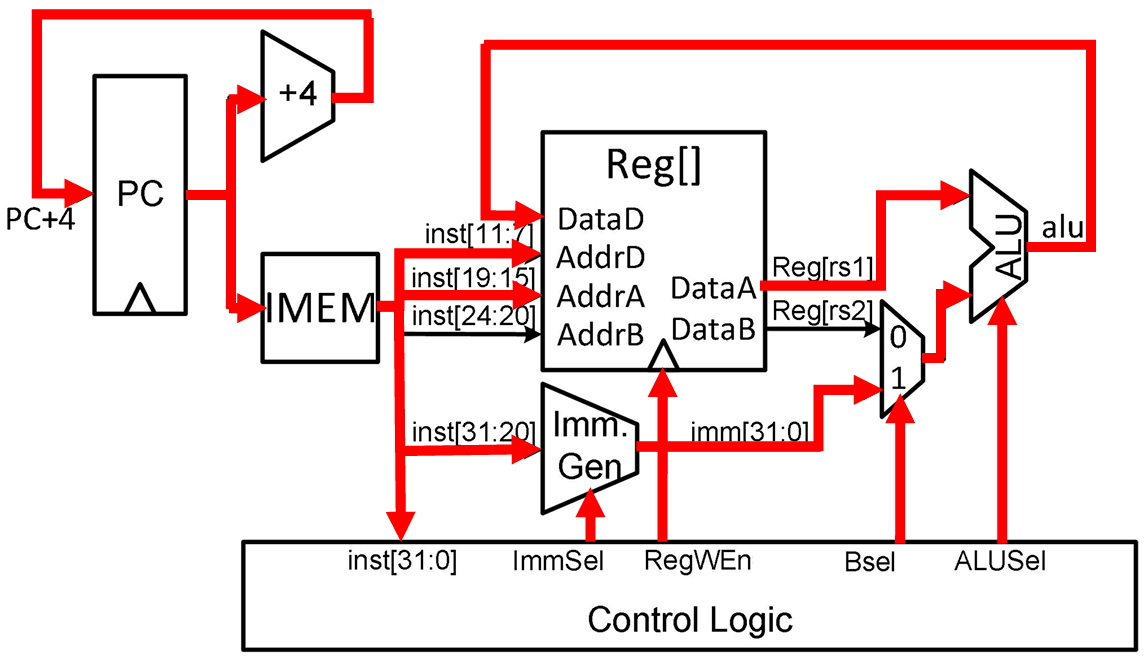

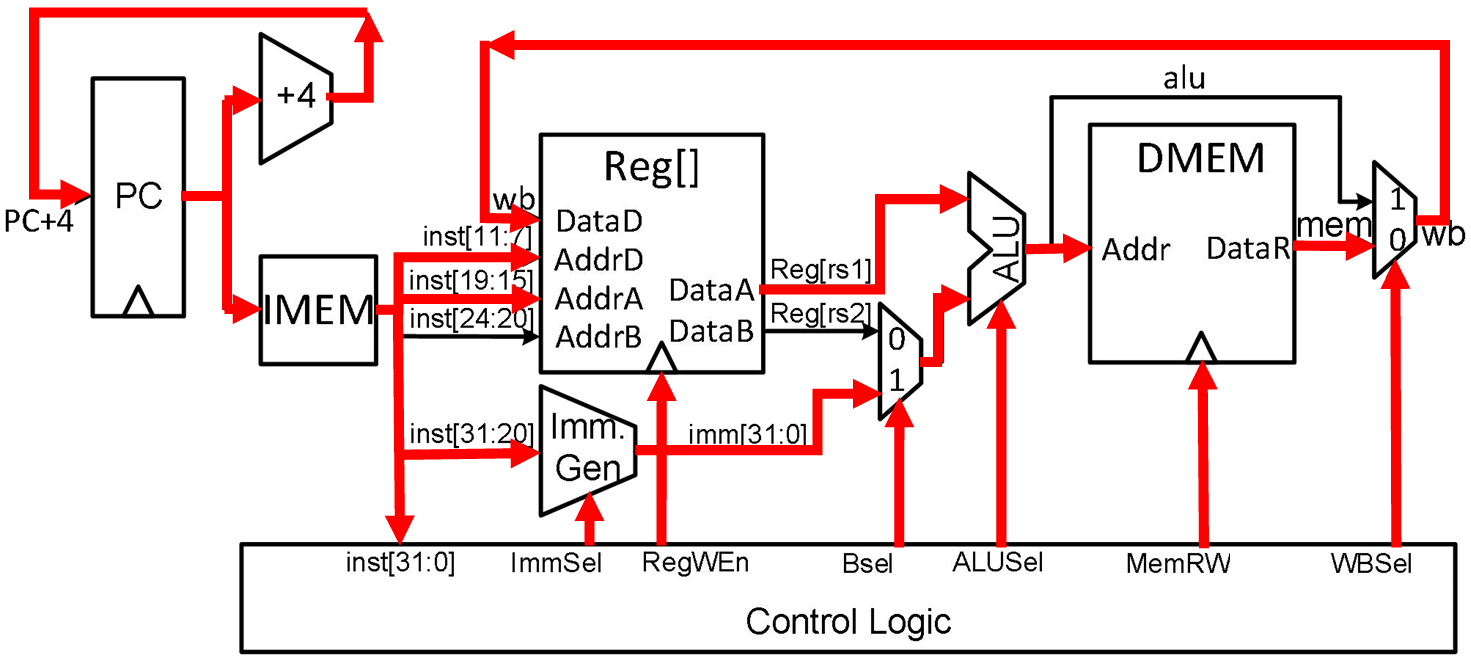

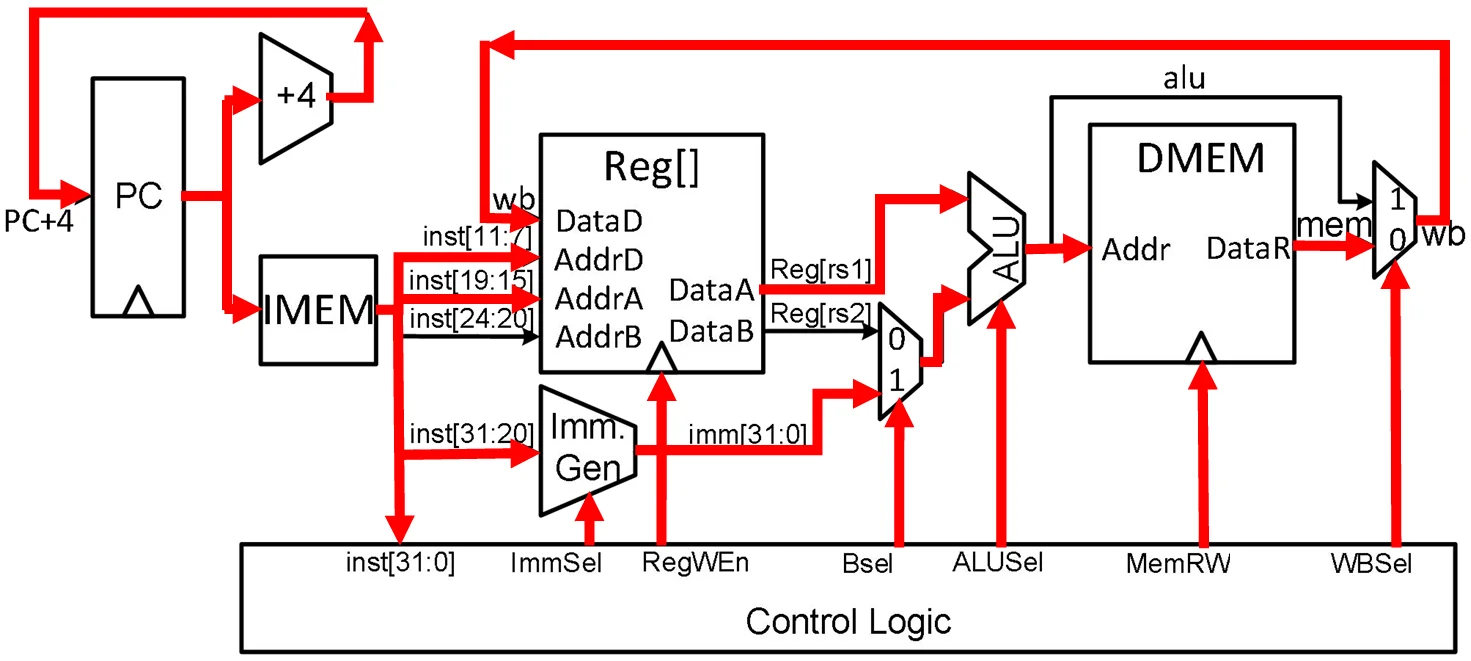

ADDI 数据通路

ADDI的数据通路（左图）和ADD的数据通路（右图）进行比较可以发现：

ADDI的数据路径多了一个立即数生成器以及一个加在寄存器文件输出的多路选择器。

立即数生成器的作用是从指令 inst[31:20] 中取出 12 位立即数，并把它符号扩展成 32 位。

ALU 的第一个输入仍然来自 Reg[rs1]。ALU 的第二个输入：通过一个 MUX 选择。如果是 R 型的指令，ALU 第二个输入选择 Reg[rs2]；如果是 I 型指令，ALU 第二个输入选择立即数imm[31:0]。

上述数据通路也适用于所有其他I格式的算术指令(slti,sltiu,andi,ori,xori,slli,srli,srai) 只需要通过改变ALUSel

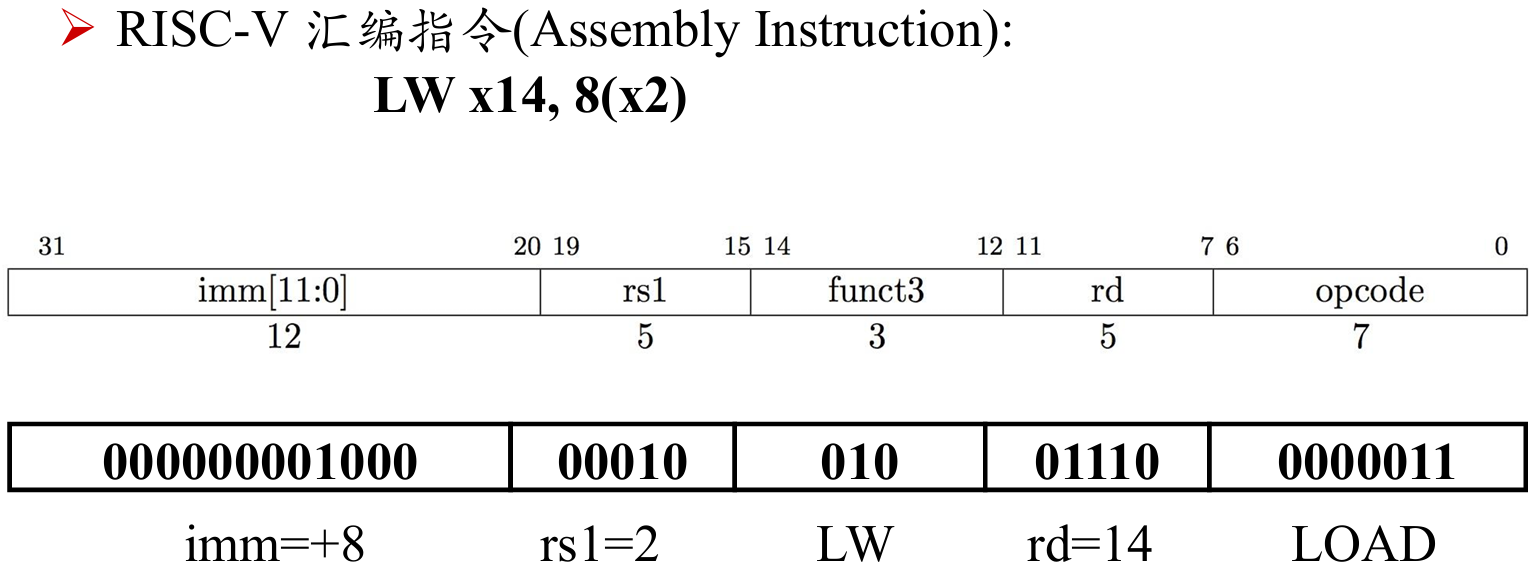

实现 Load Word 指令

指令中 opcodeinst[6:0]表示Load Word属于I-Type指令，inst[14:12]表示要进行load操作。

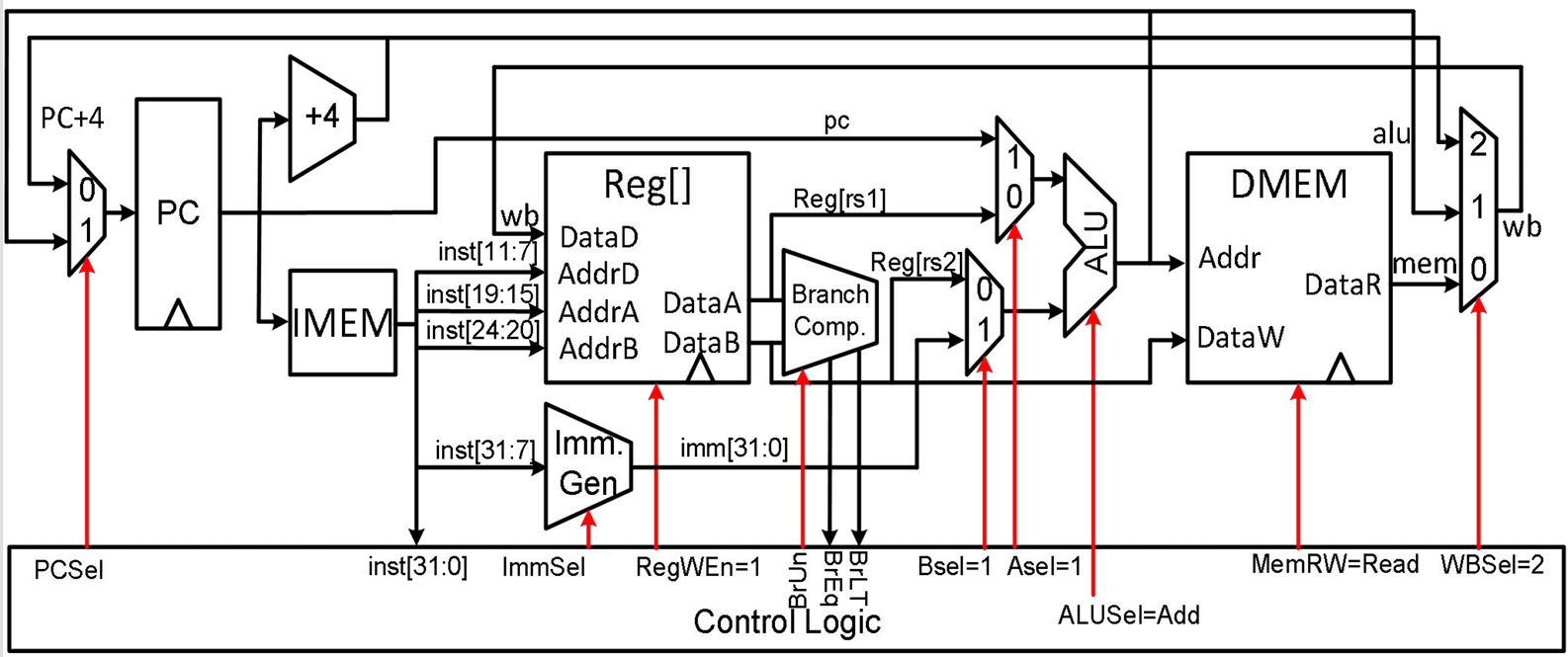

Load Word 数据通路

处理器先用 PC 到 IMEM 取出指令，同时 PC 通过 +4 计算下一条指令地址；指令译码后，rs1 作为基址寄存器被读出，imm 经过 ImmGen 符号扩展。接着 ALU 不再做普通寄存器加法，而是把 Reg[rs1] + imm 相加，得到数据内存 DMEM 的访问地址。DMEM 根据这个地址读出内存中的 word，最后通过右侧写回选择器选择 mem 数据，写回到 rd 寄存器中。

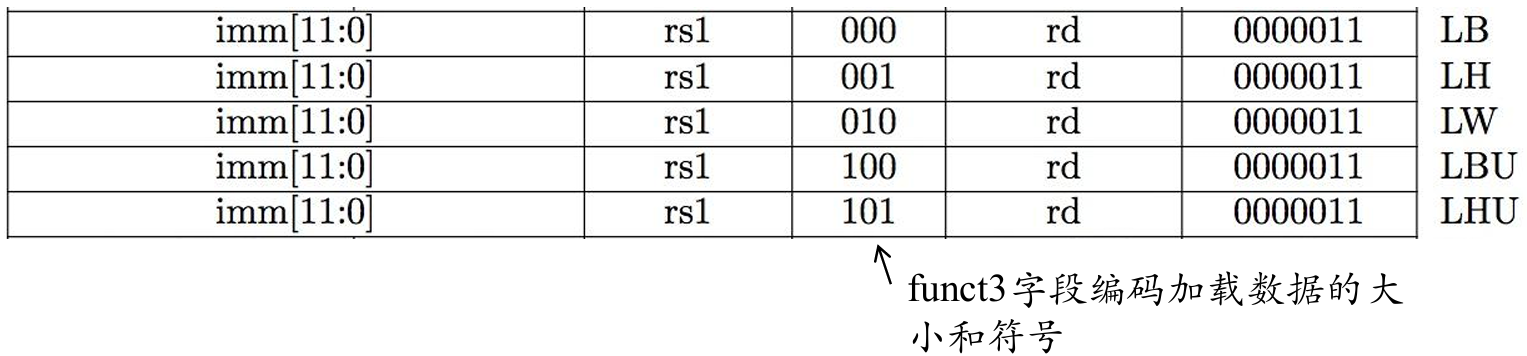

其他读指令

其他读指令的主要区别在于 funct3 字段，其中funct3字段表示不同的加载数据的大小和符号。

支持更窄的数据加载需要额外的电路，从内存加载的值中提取正确的字节/半字，并在写入寄存器文件之前将结果扩展到32位。

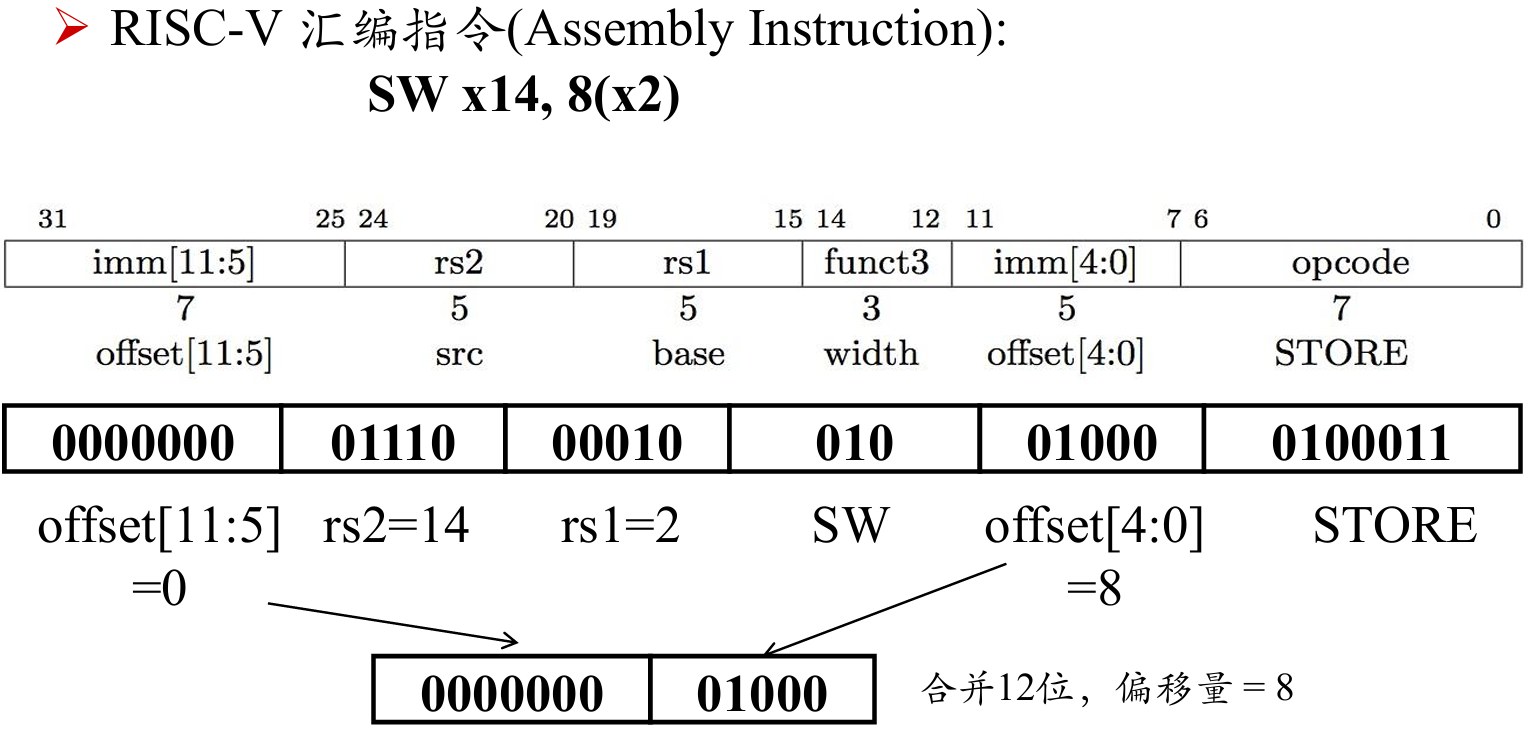

实现 Store Word 指令

rs1：基址寄存器，用来提供内存基地址。

rs2：要被存入内存的数据来源。

imm：偏移量，要和 x2 的值相加得到最终内存地址。

funct3：表示这是 SW，存一个 word，也就是 32 位。

opcode = 0100011：表示这是 STORE 类型指令。

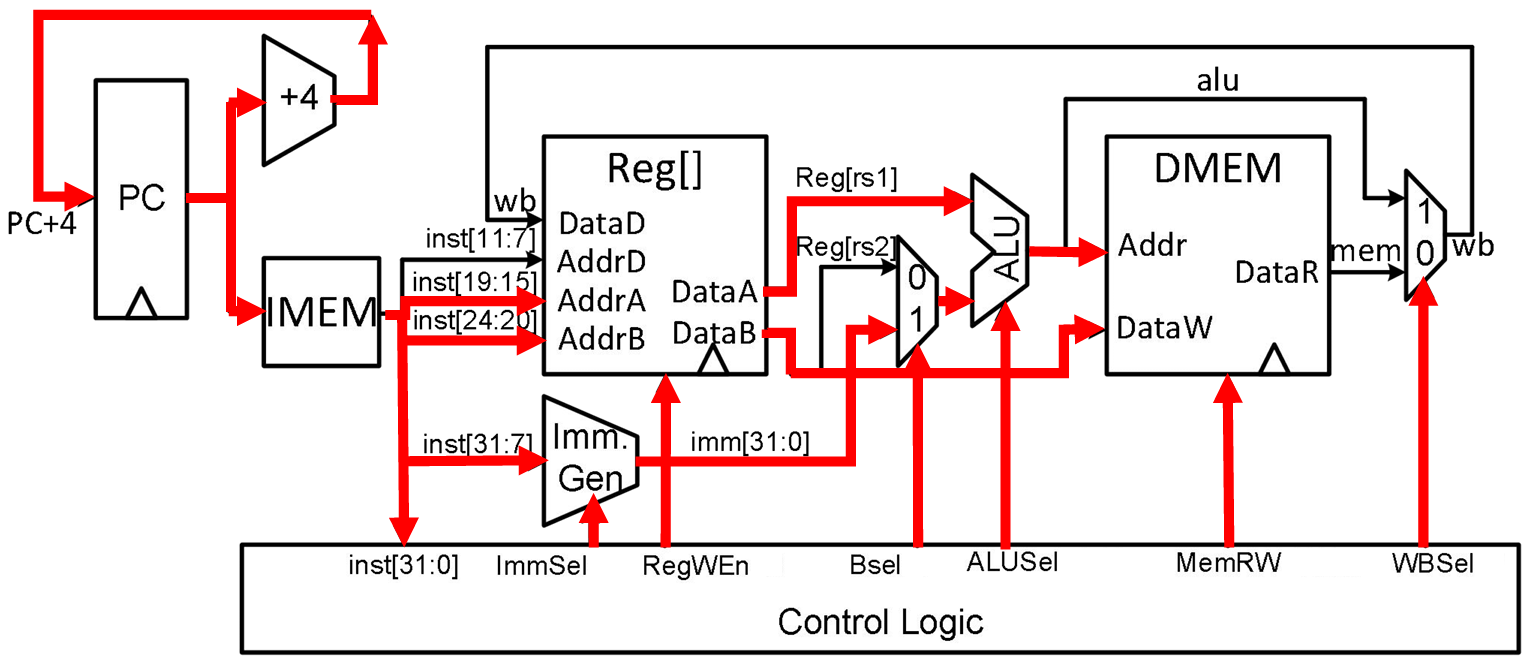

SW 数据通路

SW 数据通路表示执行 sw rs2, imm(rs1) 时，数据不是写回寄存器，而是写入 数据内存 DMEM。

处理器先用 PC 从 IMEM 取出指令，同时计算 PC + 4 作为下一条指令地址；然后从寄存器堆中读出 rs1 和 rs2，其中 rs1 是基址寄存器，rs2 是要存入内存的数据。立即数生成器 ImmGen 把 S 格式中分散的立即数字段拼接并符号扩展，ALU 计算 Reg[rs1] + imm 得到内存地址。最后，DMEM 以 ALU 输出作为地址，把 Reg[rs2] 的值写入该地址；因为 SW 只写内存，所以 不会写回 rd，RegWEn 不开启。

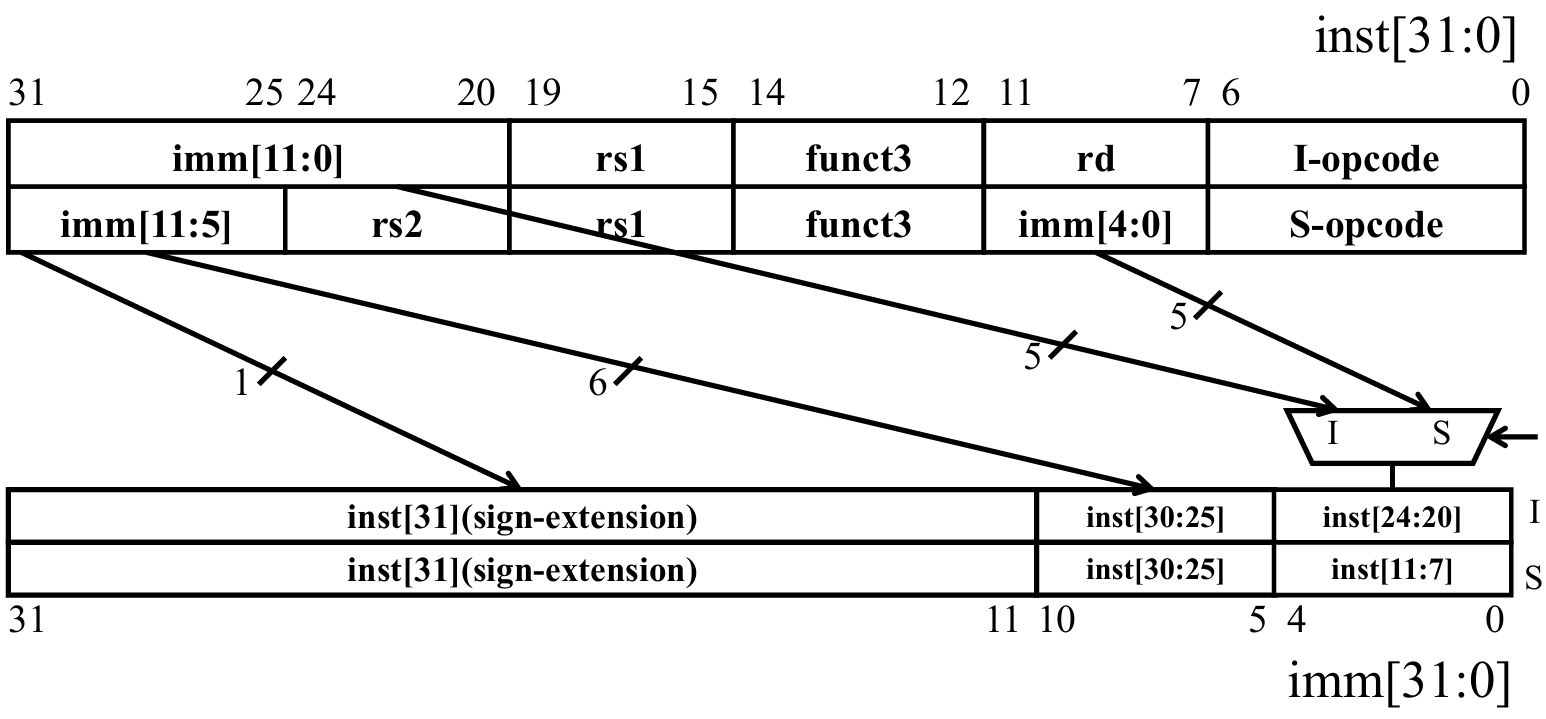

S型和I型立即数比较

I型指令的 12 位立即数是连续放在指令的高 12 位：inst[31:20] → imm[11:0]，然后根据最高位 inst[31] 做符号扩展，变成 32 位立即数。

S型立即数被拆成两段：inst[31:25] → imm[11:5]；inst[11:7] → imm[4:0]，执行时要把这两段重新拼起来，再符号扩展成 32 位立即数。

硬件实现上，只需要一个5位的多路选择器来在两个位置之间进行选择，其中低5位 的立即数可以驻留在指令中。立即数中的其他位被连接到指令中的固定位置

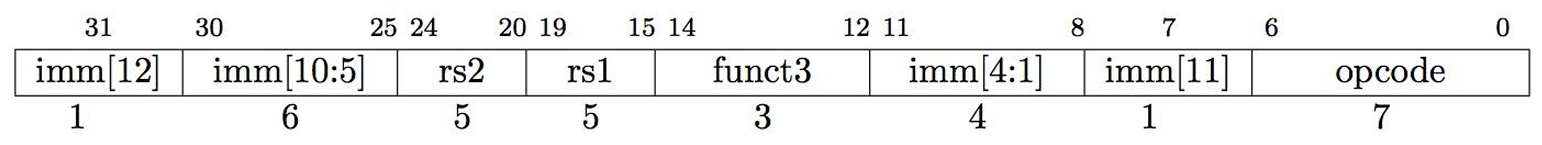

实现分支指令

B格式与S格式指令基本相同，有两个源寄存器 (rs1/rs2)和一个12 位立即数。

但是现在立即数以2字节的增量表示-4096到+4094之间的值，12位立即数可以编码13位有符号字节偏移量(偏移量的最低位总是零，所以不需要存储它)

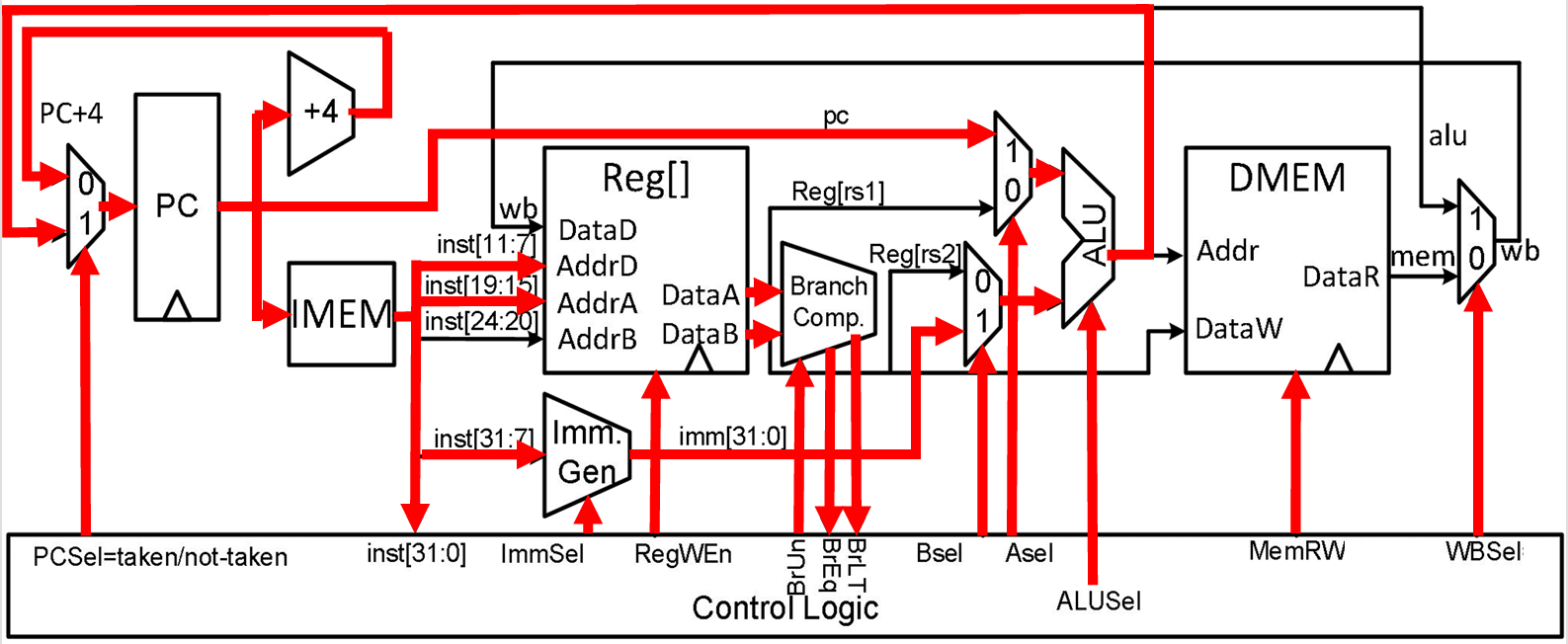

分支数据通路

处理器先用 PC 从 IMEM 取出分支指令，同时仍然计算 PC + 4。然后寄存器堆读出 rs1 和 rs2，送入 Branch Comparator 比较，判断两者是否相等、大小关系等。同时，ImmGen 生成分支偏移量，ALU 选择 PC + imm 计算出分支目标地址。最后控制逻辑根据比较结果决定是否跳转：如果分支成立，PCSel 选择 PC + imm；如果不成立，选择 PC + 4 继续执行下一条指令。

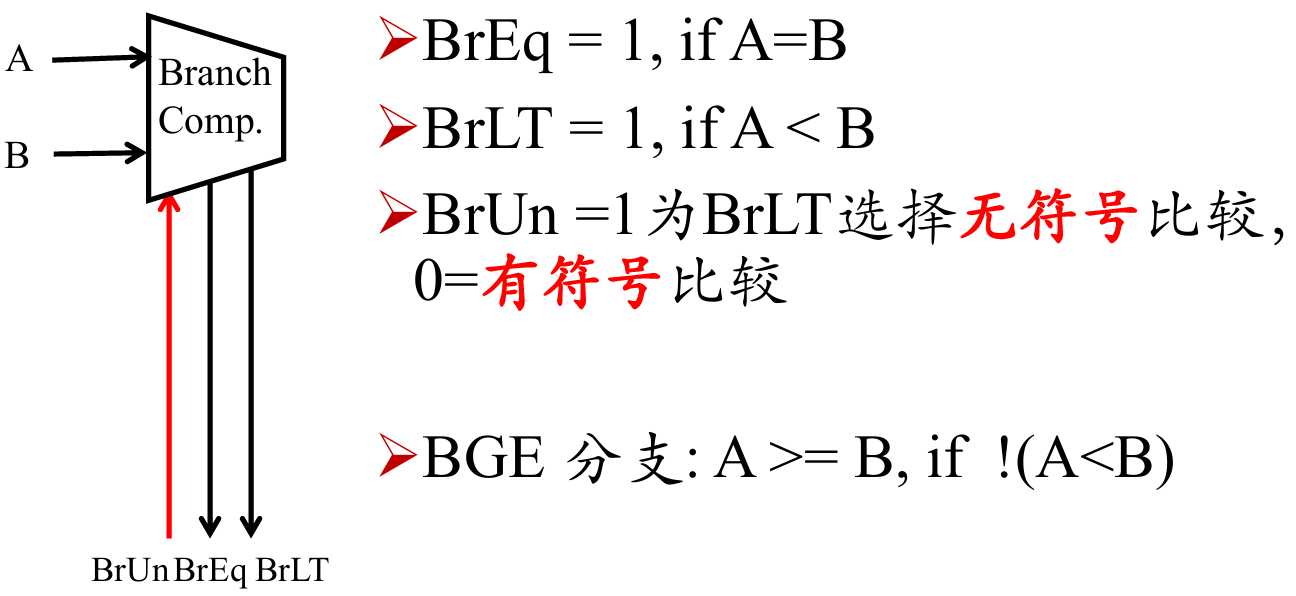

分支比较器

分支比较器就是判断 rs1 和 rs2 的关系，输出结果给控制器，让控制器决定分支是否成立。

分支立即数表示

分支指令的立即数表示的是 PC 相对偏移量，而且偏移量一定是 2 字节的倍数，所以最低位永远是 0。

12位立即数以2字节的倍数编码PC相关的偏移：从-4096到 +4094字节

12 位有符号数本来范围是：-2048 ~ +2047，但分支偏移量单位是 2 字节，所以实际字节偏移要乘以 2，所以范围就是 -4096 到 +4094 字节

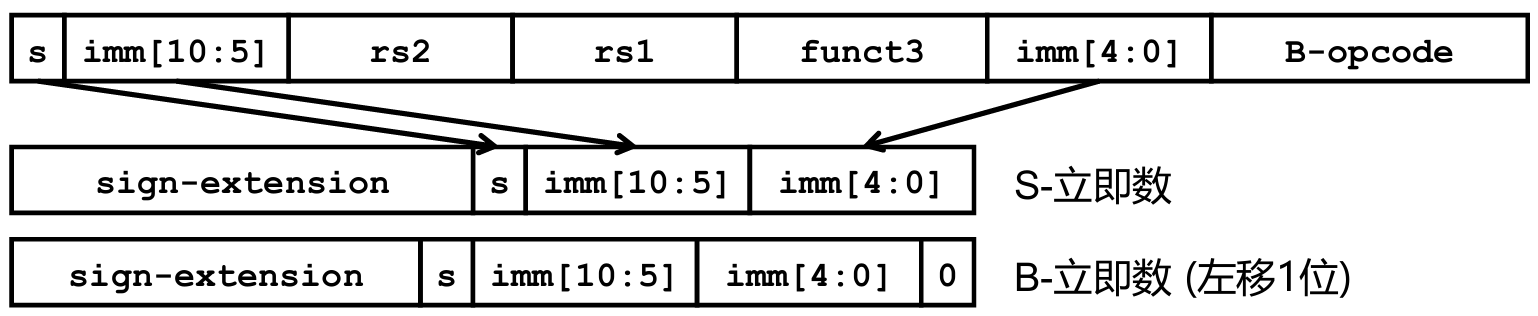

标准硬件实现方法

立即处理为范围-2048..+2047，然后左移1位。

但是这样存在弊端：同一套 ImmGen 要同时支持 S 型和 B 型立即数。这样会导致很多输出位都可能来自两个不同位置，所以几乎每一位都要加一个 2 路选择器 mux 来选择，硬件更复杂、面积更大、延迟也更高。

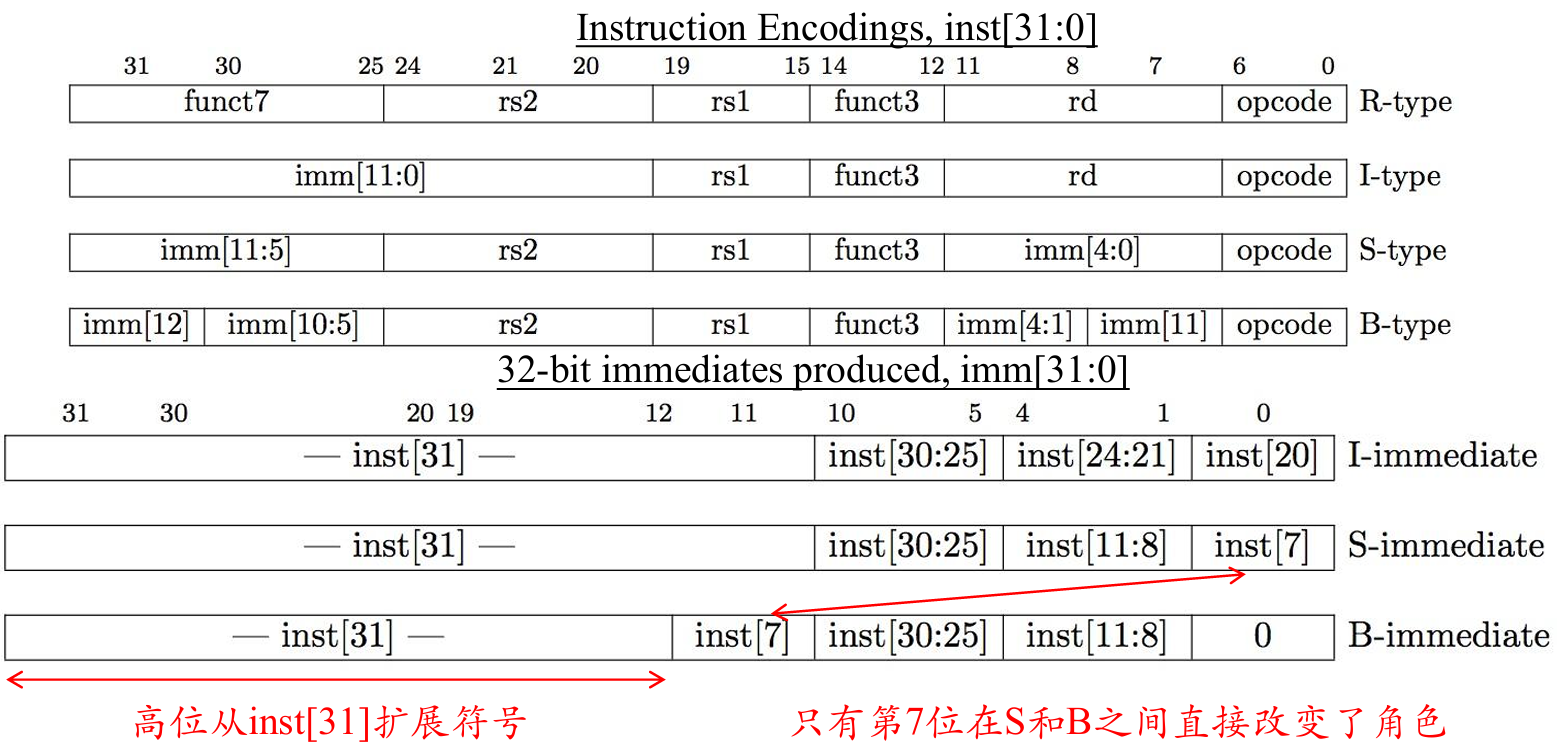

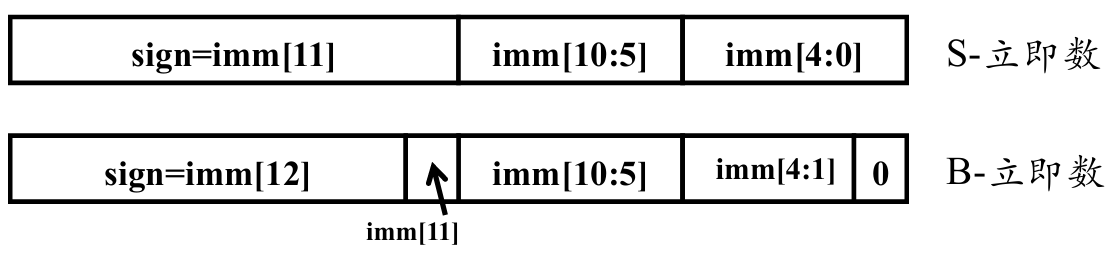

RISC-V 的实现方法

RISC-V的方法不是在硬件里把立即数整体左移 1 位，而是在指令格式设计时，就把大部分分支立即数的 bit 放到左移后应该在的位置。

其中只有inst[7]对应在立即数中的位置在S和B之间发生改变，在B格式中inst[0]可以直接固定为1，因此基本只需要一个单bit位的选择器针对inst[7]bit位进行选择即可。

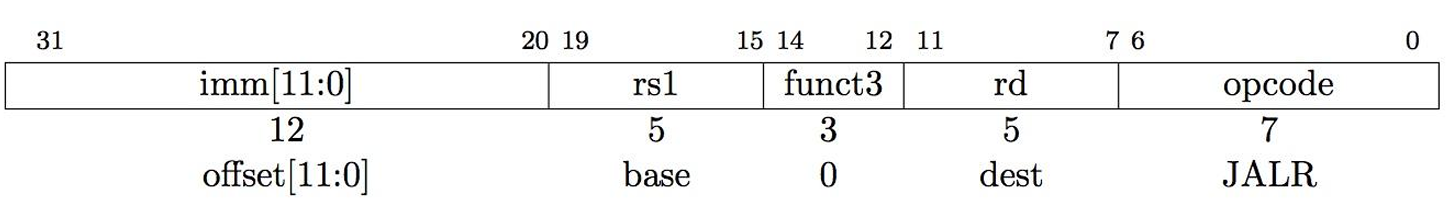

实现 JALR 指令

JALR 指令格式属于I 型指令，其作用是：跳转到一个由寄存器计算出来的地址，同时保存返回地址。

注意 JALR 的立即数和普通 I 型、load 指令一样，不需要乘以 2；它直接作为字节偏移量使用。

• imm11:0：12 位立即数，也就是偏移量 offset。
• rs1：基址寄存器，提供跳转的基础地址，需要计算Regrs1 + immediate作为PC跳转地址。
• funct3 = 000：表示这是 JALR 类型中的固定功能编码。
• rd：目标寄存器，用来保存返回地址 PC + 4。
• opcode：表示这是 JALR 指令。

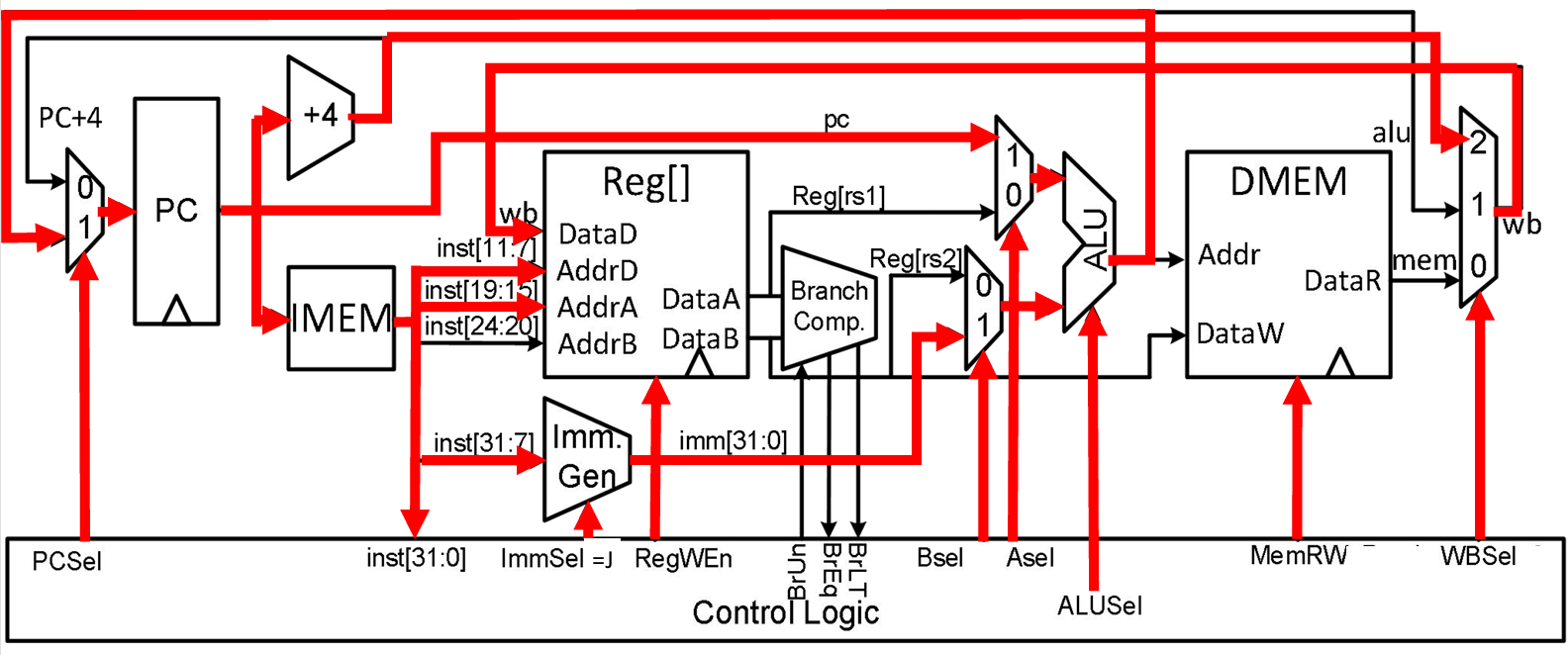

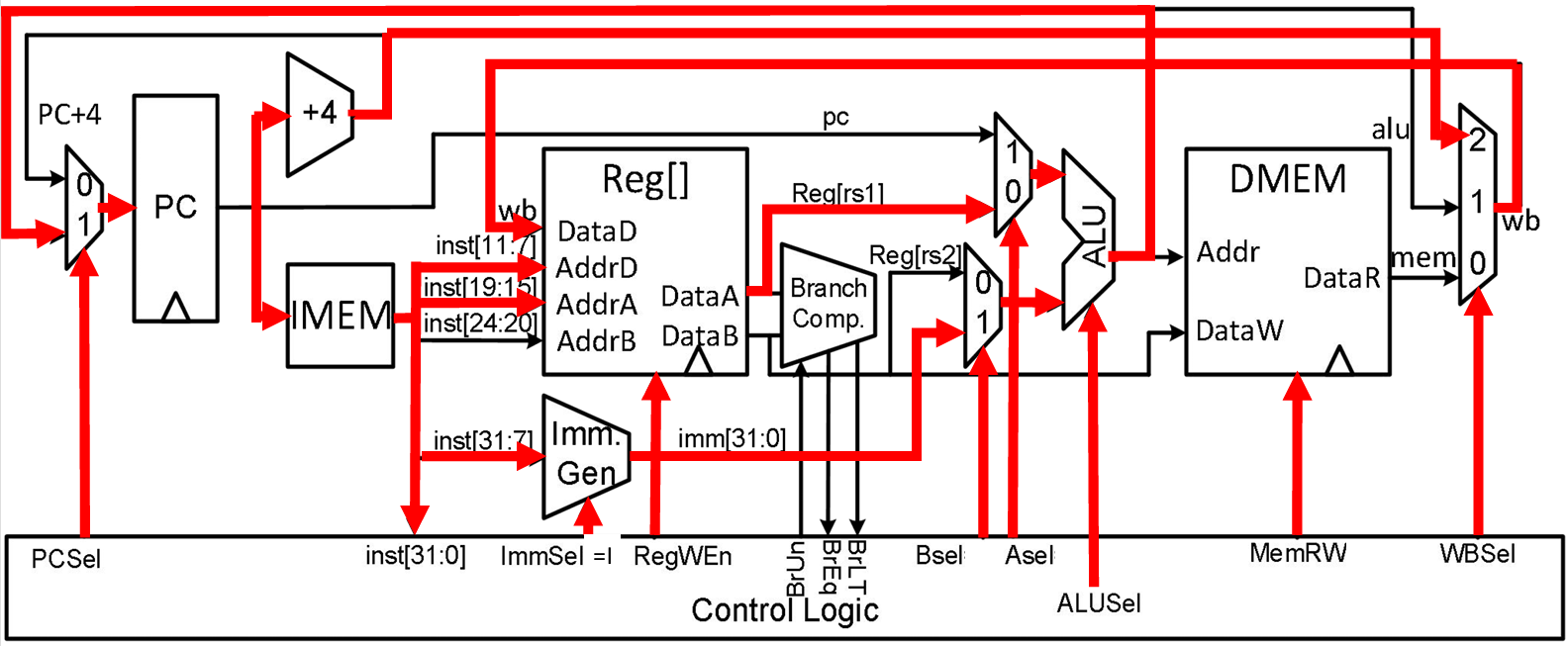

JALR 数据通路

执行 jalr rd, imm(rs1) 时，处理器先用 PC 从 IMEM 取指，同时算出 PC + 4。然后从寄存器堆读出 rs1，ImmGen 生成 I 型立即数 imm，ALU 计算：Reg[rs1] + imm。这个结果送回 PC，作为新的跳转地址。与此同时，刚才算出的 PC + 4 会通过写回选择器写入 rd，作为返回地址。

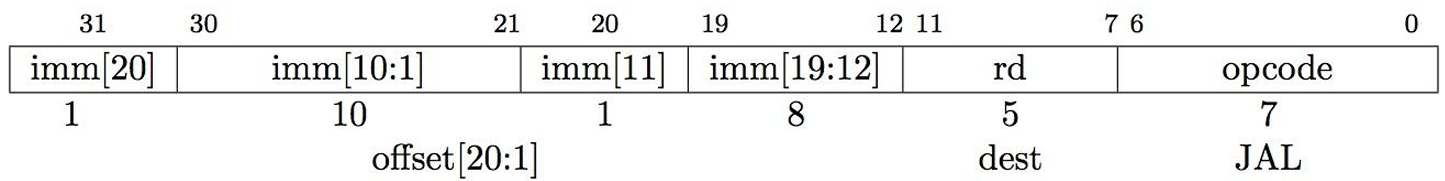

实现J格式的跳跃指令

JAL（Jump and link）表示跳转并保存返回地址。JAL的作用是把 PC + 4 写入 rd，作为返回地址。把 PC 改成 PC + offset，跳到目标位置。

JAL 数据通路

执行 jal rd, offset 时，处理器先用 PC 从 IMEM 取指，同时计算 PC + 4。然后 ImmGen 按 J 型立即数生成 offset，ALU 选择 PC 和 offset 相加，得到跳转目标地址：PC + offset。这个 ALU 结果送回 PC，作为下一条要执行的指令地址；同时 PC + 4 通过写回选择器写入 rd，作为返回地址。

JAL 和 JALR 的数据通路主要区别是：JAL 的跳转地址 = PC + offset，不需要读 rs1；JALR 的跳转地址 = Regrs1 + imm，需要读寄存器 rs1。

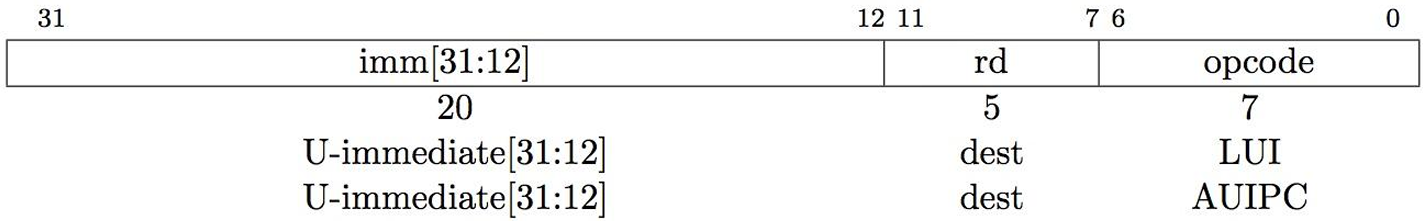

实现高立即数(Upper Immediate)指令

主要包含两条指令LUI 和 AUIPC，LUI 是用来加载高位立即数，AUIPC 是将高位立即数加到PC。

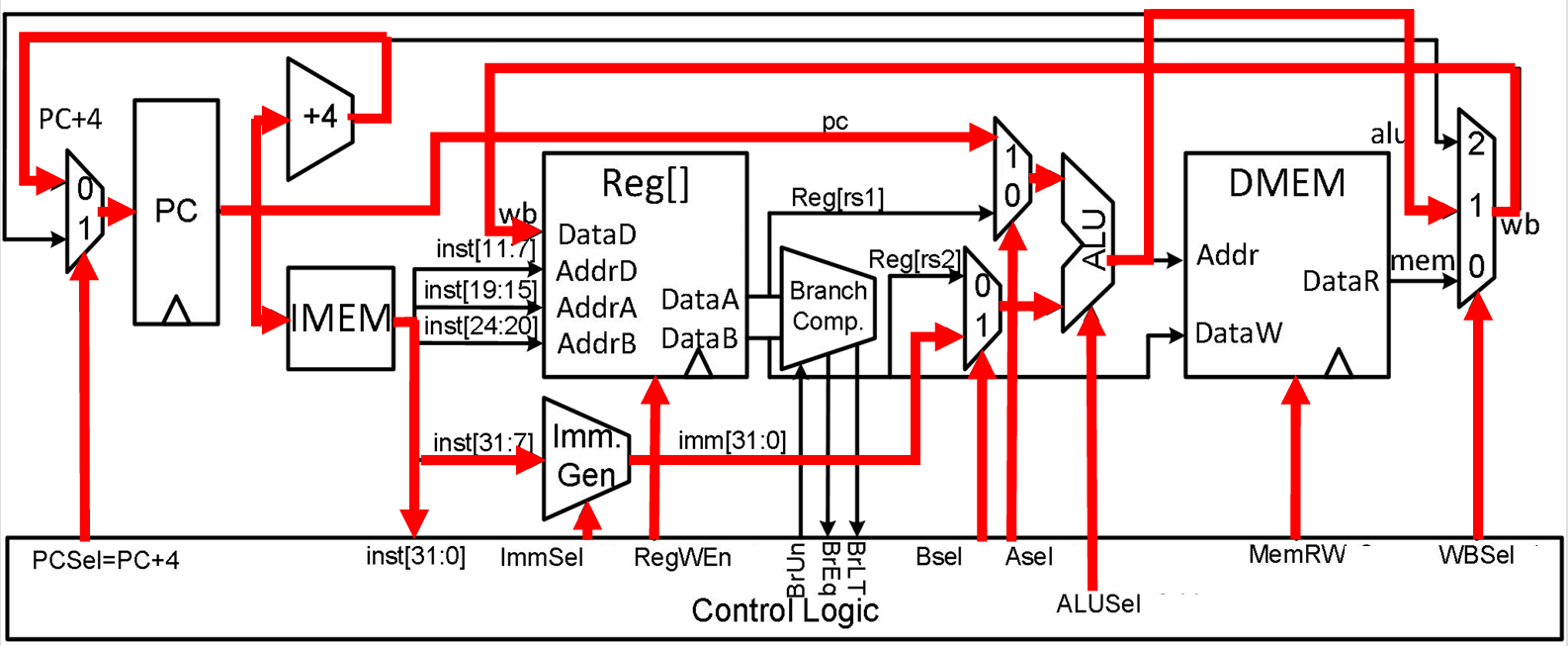

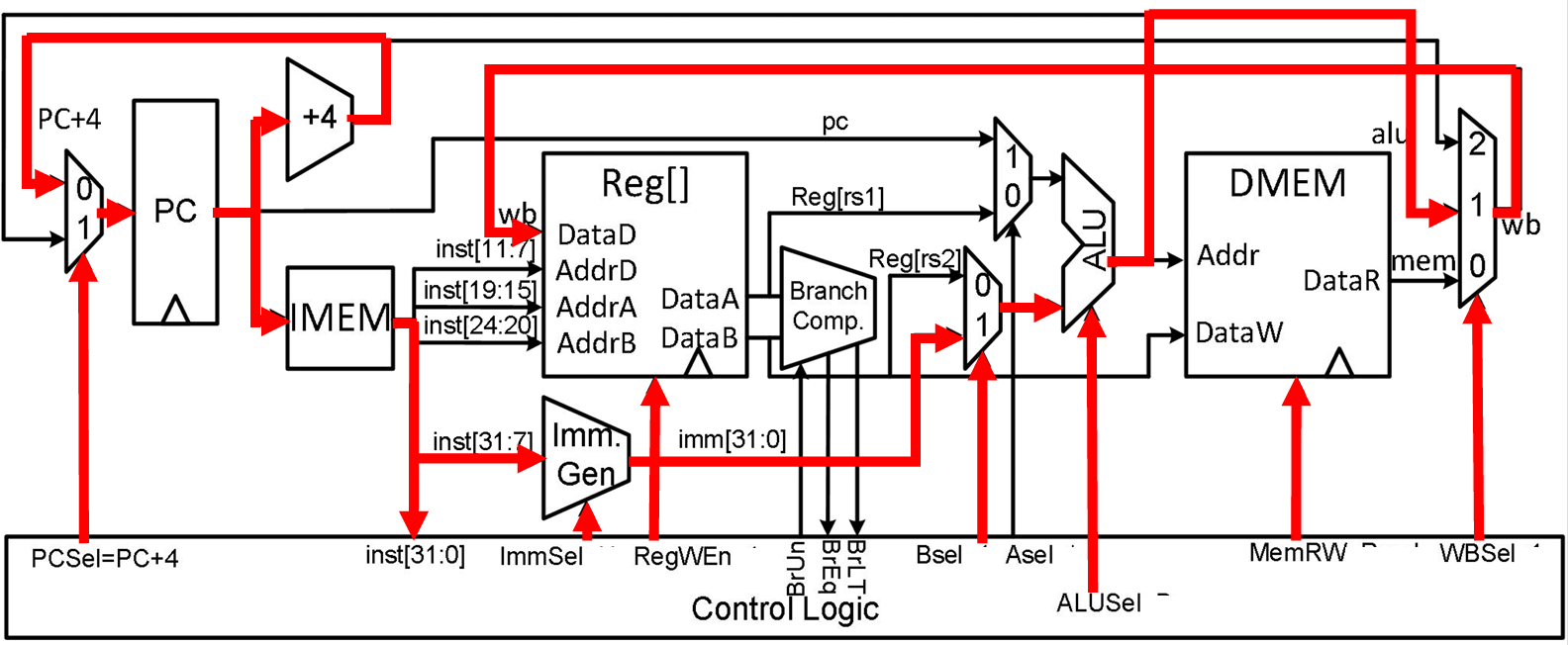

LUI 数据通路

执行时，处理器先从 IMEM 取出指令，ImmGen 根据指令生成 U 型立即数；这个立即数经过 ALU 通路送到写回选择器，最后写入 rd。LUI 不需要读 rs1/rs2，也不访问 DMEM，同时 PC 正常更新为 PC + 4。

AUIPC 数据通路

执行时，PC 一条路径用于取指并计算 PC + 4，另一条路径被送入 ALU；ImmGen 生成 U 型立即数，也送入 ALU。ALU 计算 PC + imm，结果通过写回选择器写入 rd，PC 仍然正常更新为 PC + 4。

LUI 和 AUIPC 数据通路的区别：LUI 写入的是高立即数本身；AUIPC 写入的是 PC + 立即数。

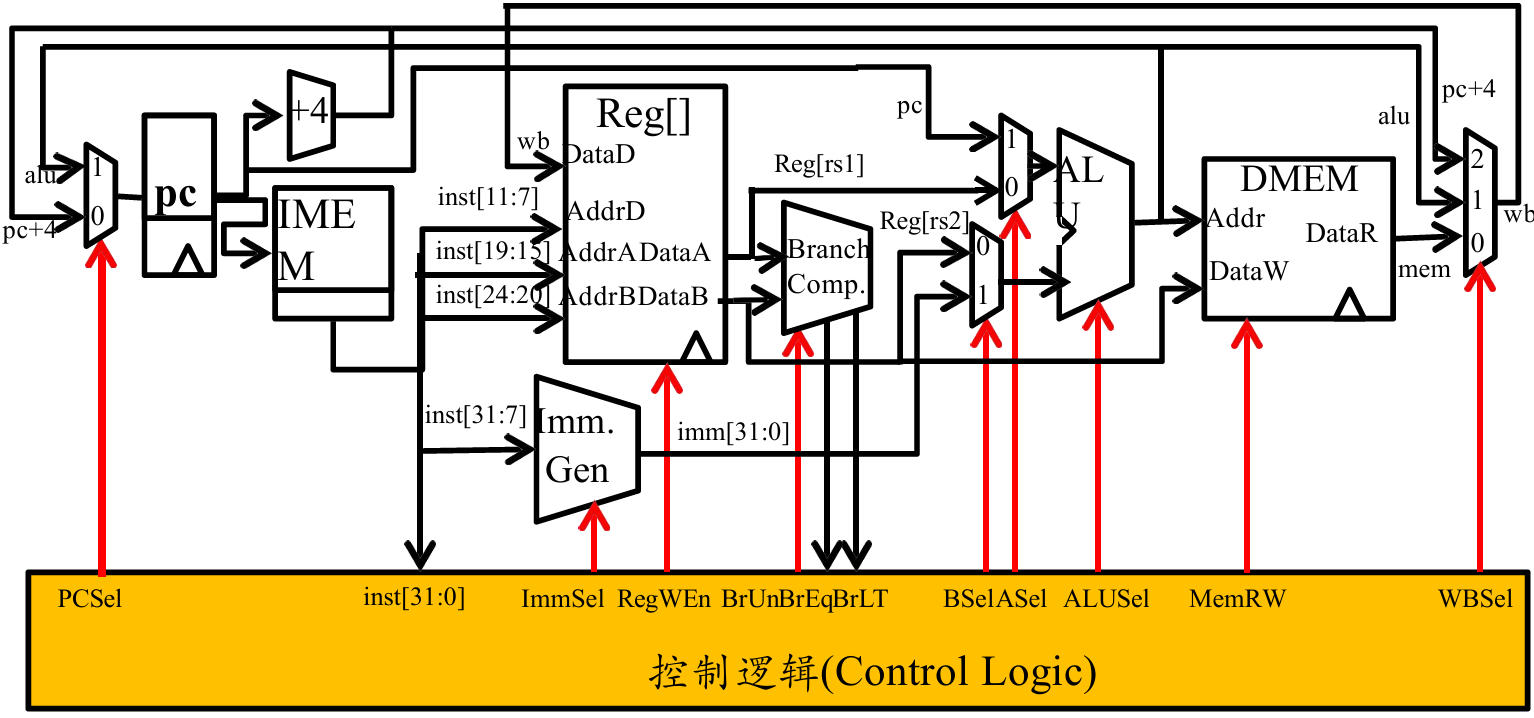

单周期 RISC-V 控制器设计

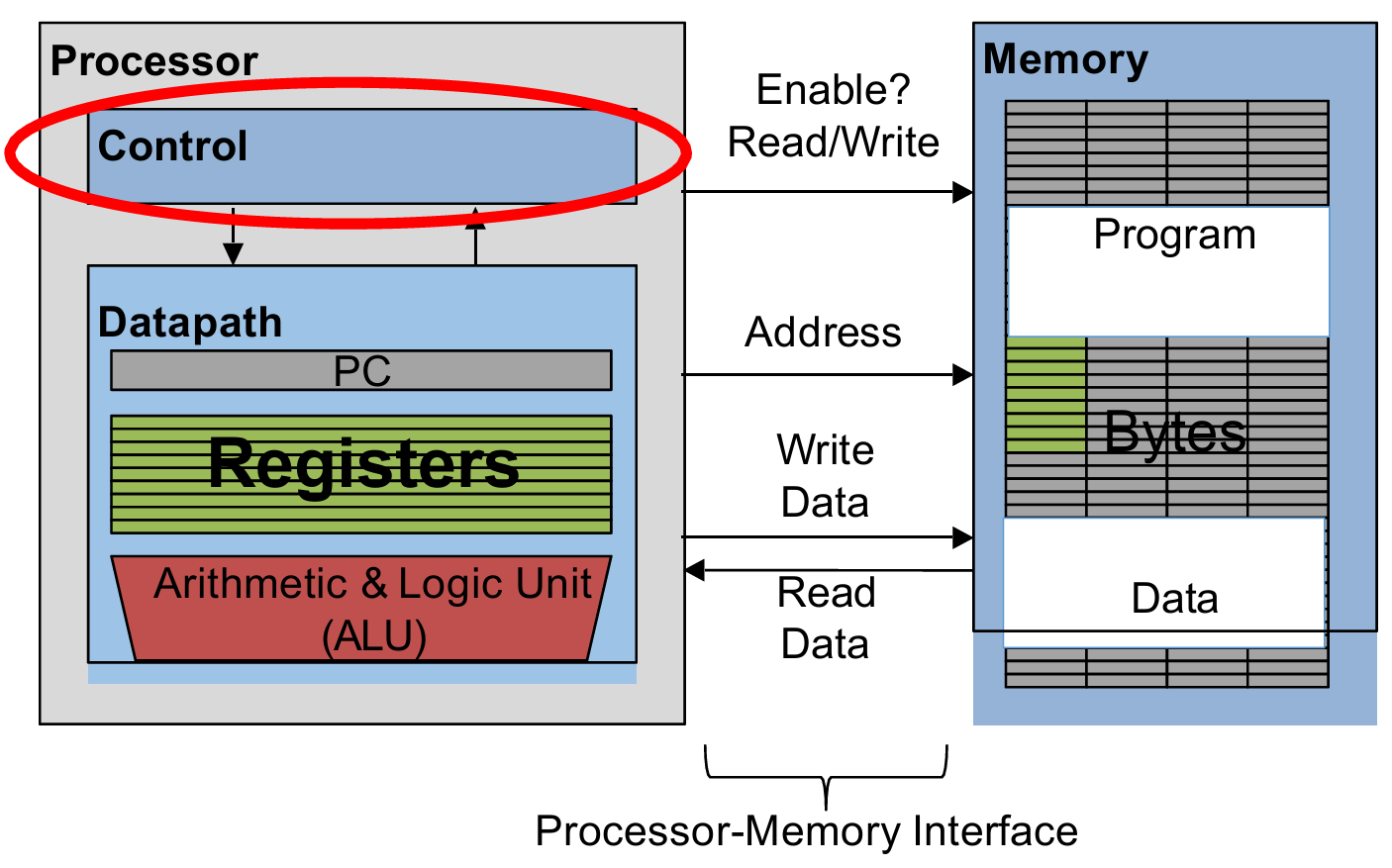

处理器设计可以分为数据路径(datapath)和控制路径(control)， 前者用于存储数字和计算算术操作，后者用于对数据路径上的操作进行排序。本节要设计的就是下图中的控制逻辑部分。

控制逻辑实现有两种方法：ROM 和 组合逻辑。

ROM / 微程序控制方式：把“某条指令应该产生哪些控制信号”提前存进 ROM。执行时用指令编码去查表，ROM 输出对应的控制信号。优点是结构规则、容易修改错误或增加指令；早期手工设计控制逻辑时很常见。

组合逻辑 / 硬布线控制方式：直接把指令字段经过译码，生成各种控制信号，比如 RegWEn、ImmSel、ALUSel、MemRW、WBSel 等。现代芯片设计通常用逻辑综合工具，把真值表转换成门级电路。

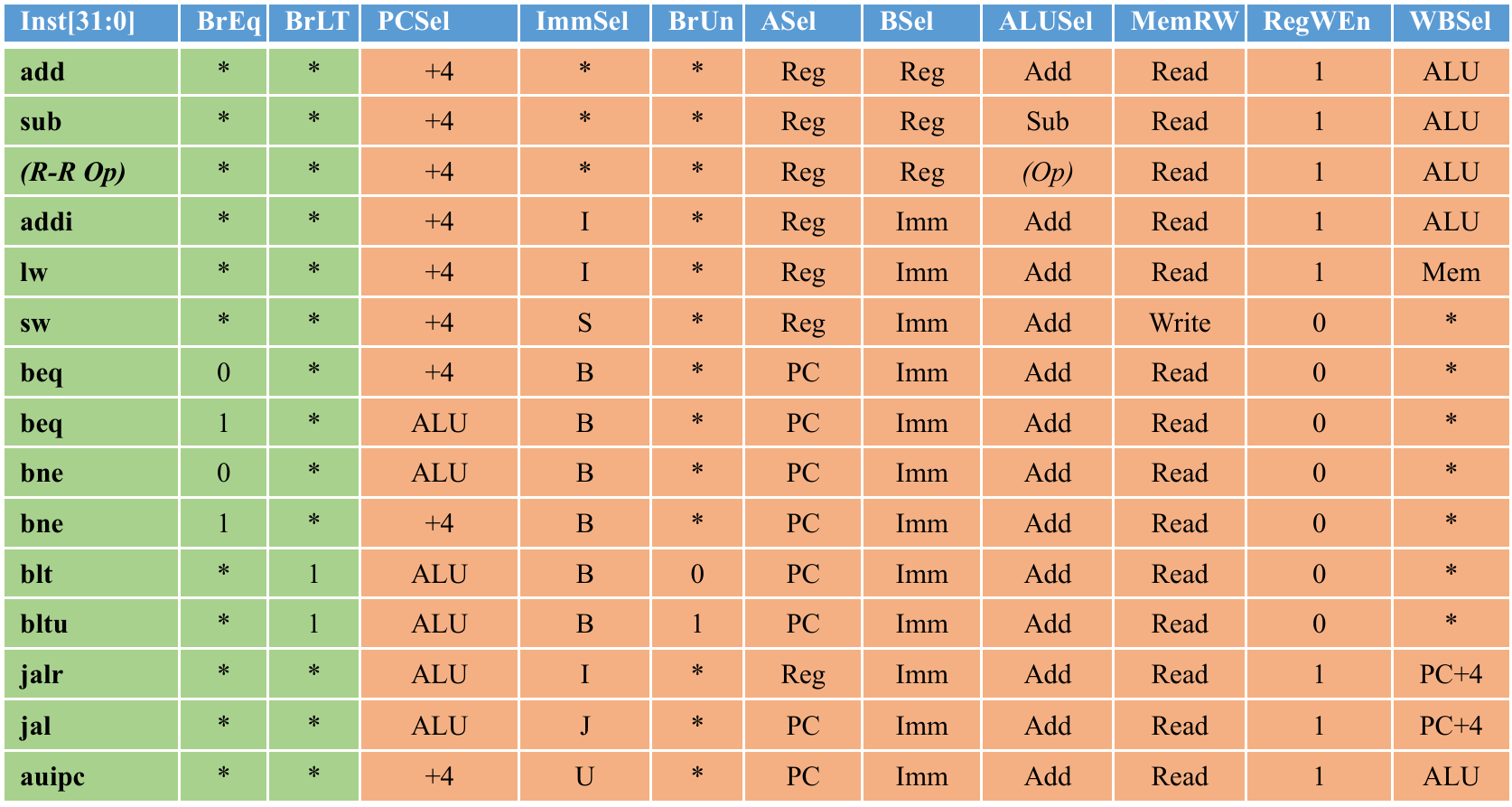

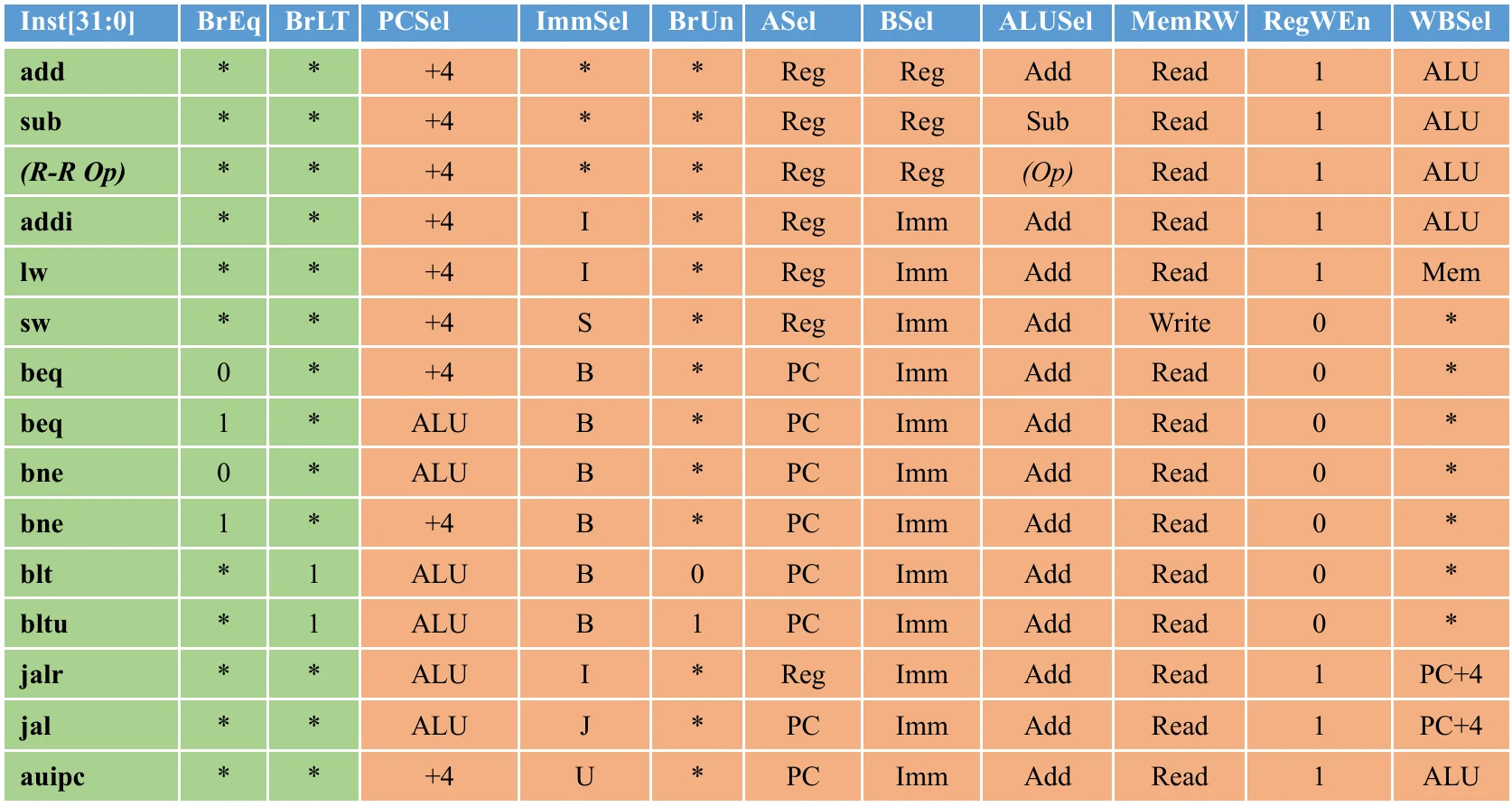

控制逻辑真值表（不完整）

基于ROM的控制器设计

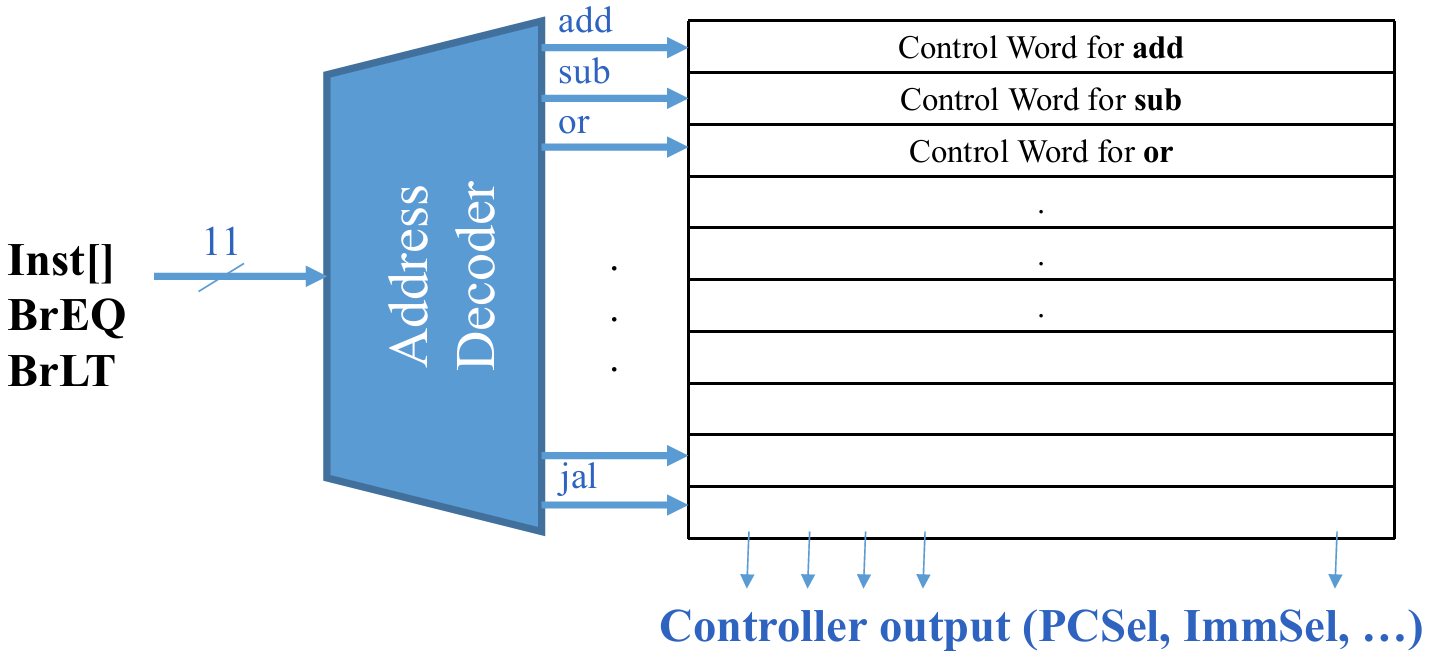

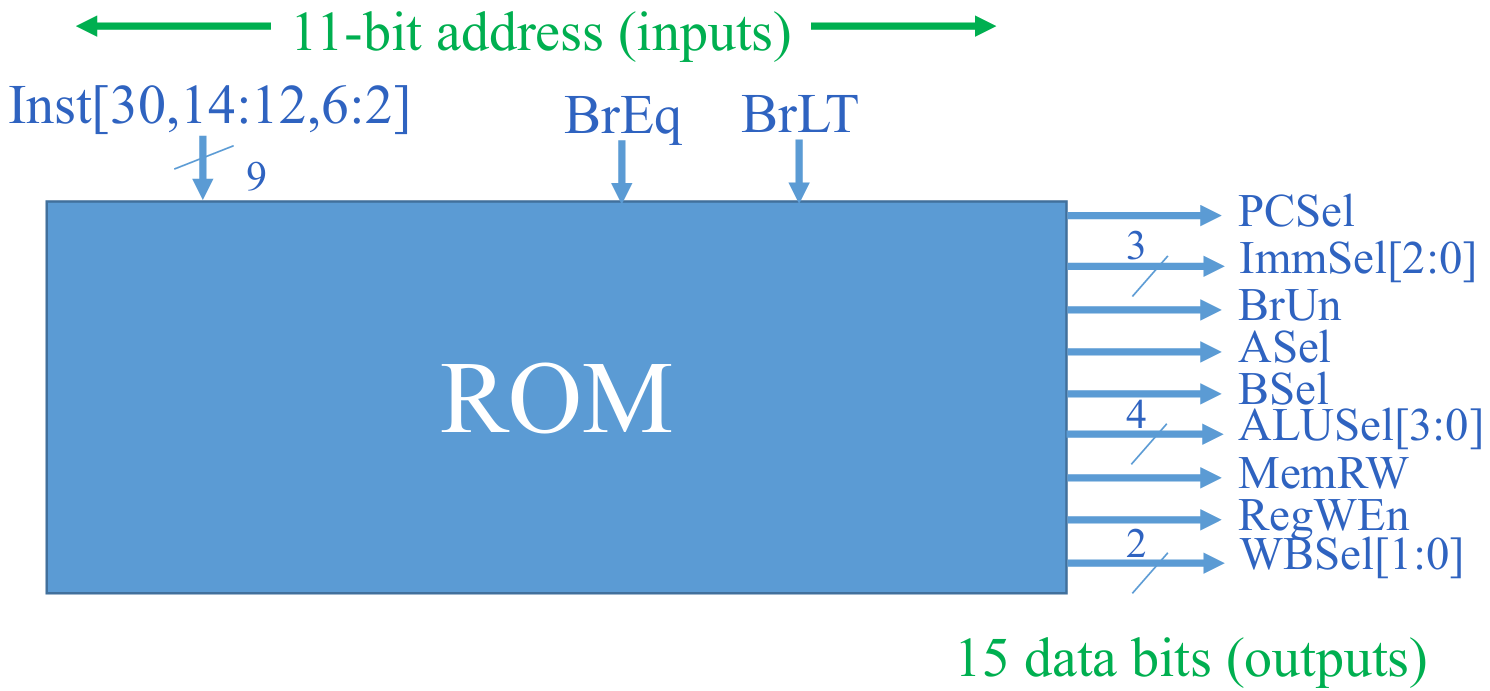

控制器的输入输出端口如右下图，根据用输入的 11 位地址进入 Address Decoder，译码器选中 ROM 里的某一行。每一行提前存好一条“控制字”，例如：add 对应 add 的控制信号，sub 对应 sub 的控制信号等等。选中ROM中的某一行，就输出提前存好的所有控制信号给数据通路。

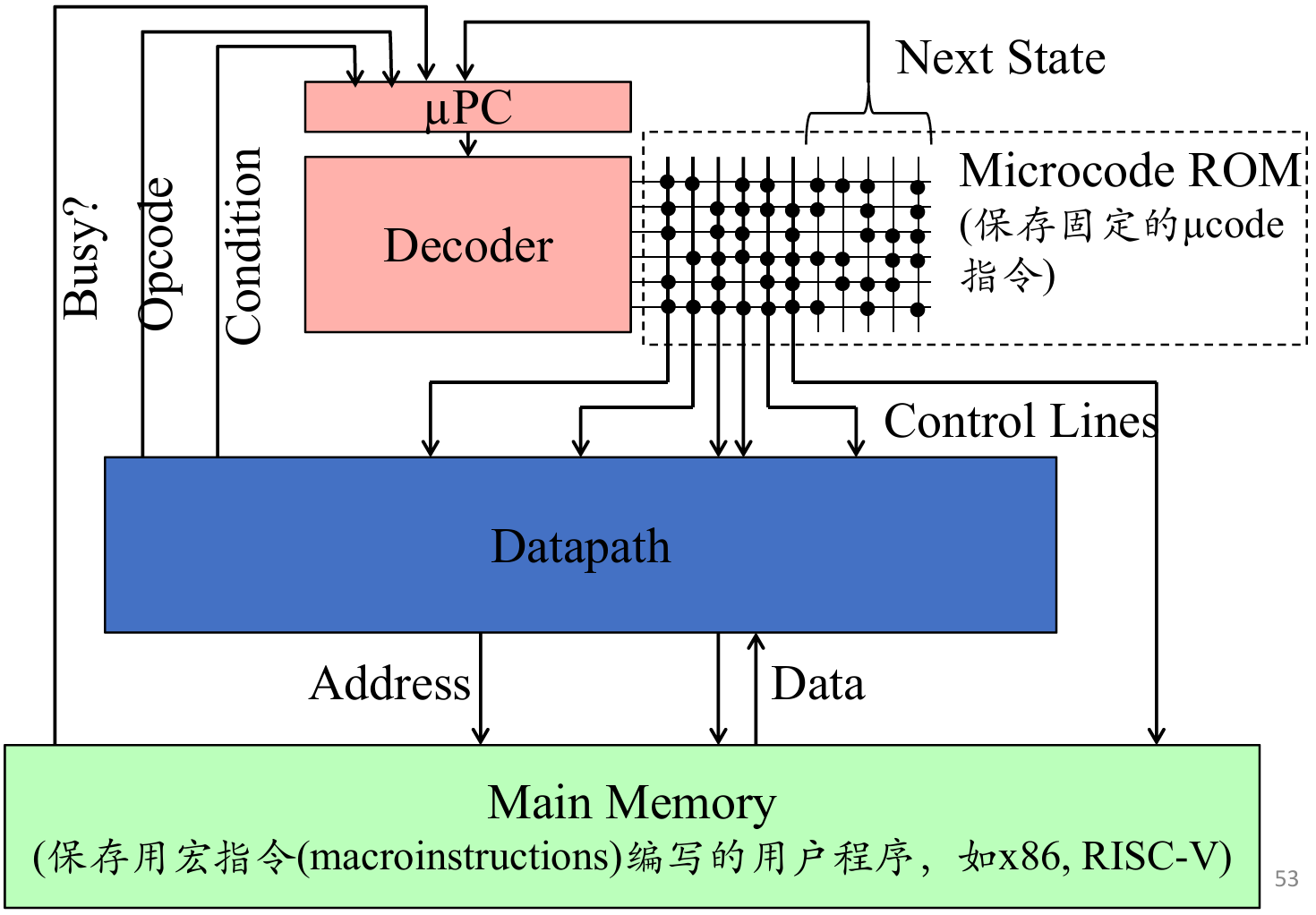

微码控制器 | Microcoded CPU

主存 Main Memory 里存的是用户程序，也就是普通机器指令，比如 x86、RISC-V 指令，这些叫 宏指令 macroinstructions。

CPU 取出一条指令后，不是直接用一个组合逻辑一次性产生所有控制信号，而是把这条指令交给 Microcode ROM。Microcode ROM 里存着很多更底层的小步骤，也就是 微指令 microinstructions。

执行过程：主存中的机器指令 → 取出 opcode → 微码ROM查对应微指令 → 输出控制线控制 datapath → 根据 condition / busy 决定下一条微指令

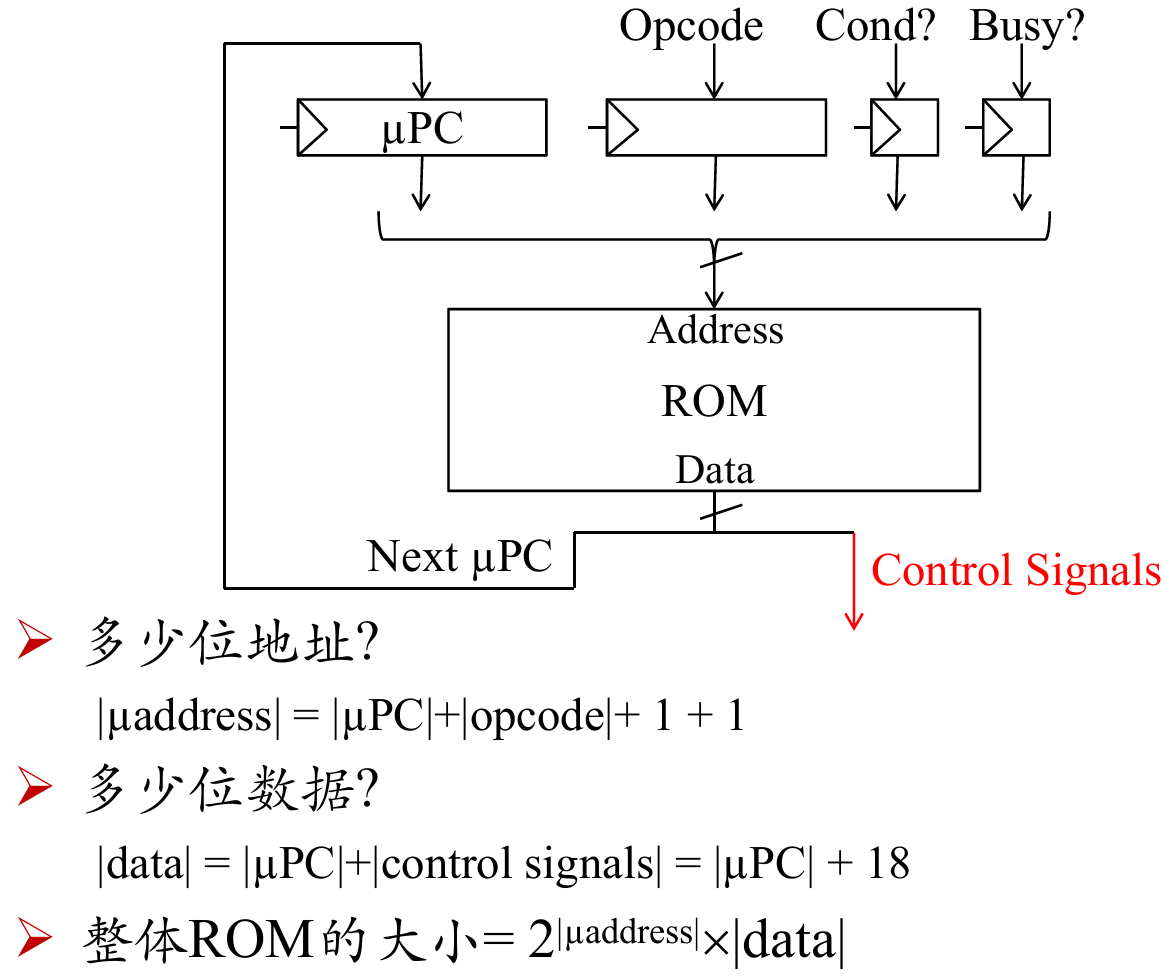

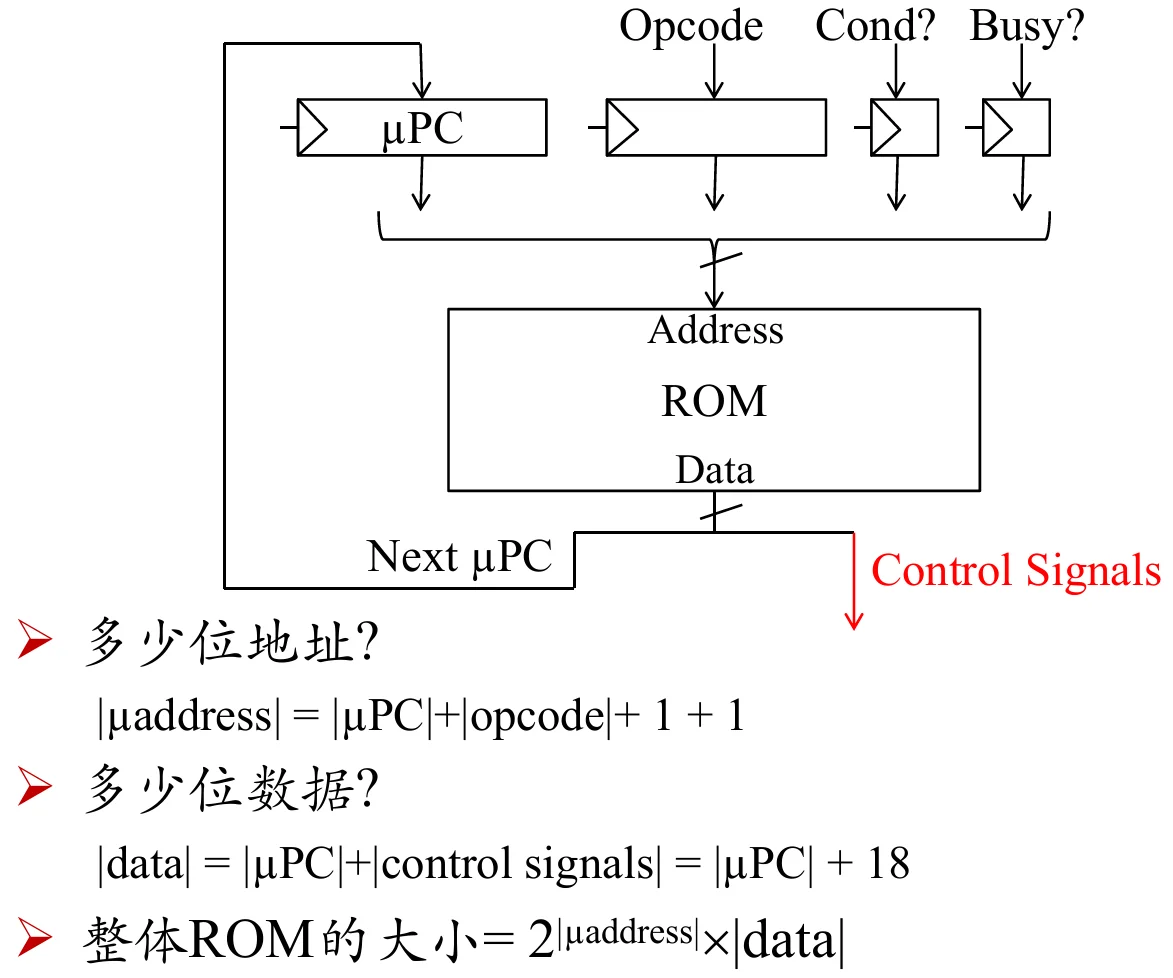

控制器使用 Microcode ROM 大小

ROM 地址位数：$|\mu address| = |\mu PC| + |opcode| + 1 + 1$，后面两个“1”是指分支预测结果和存储器是否忙。

ROM 每行数据位数：$|data| = |\mu PC| + |control signals|$

单总线Microcoded RISC-V ROM大小

指令获取序列包含3个常用步骤，大约12个指令组，每组约5步(1步调度)，一共是 3+12*5 = 63 步，因此$\mu PC$

需要用6位来表示，操作码(opcode)有5位，大约18个控制信号(control signal)。

因此$|data| = |\mu PC| + |control signals| = 6 + 18 = 24$

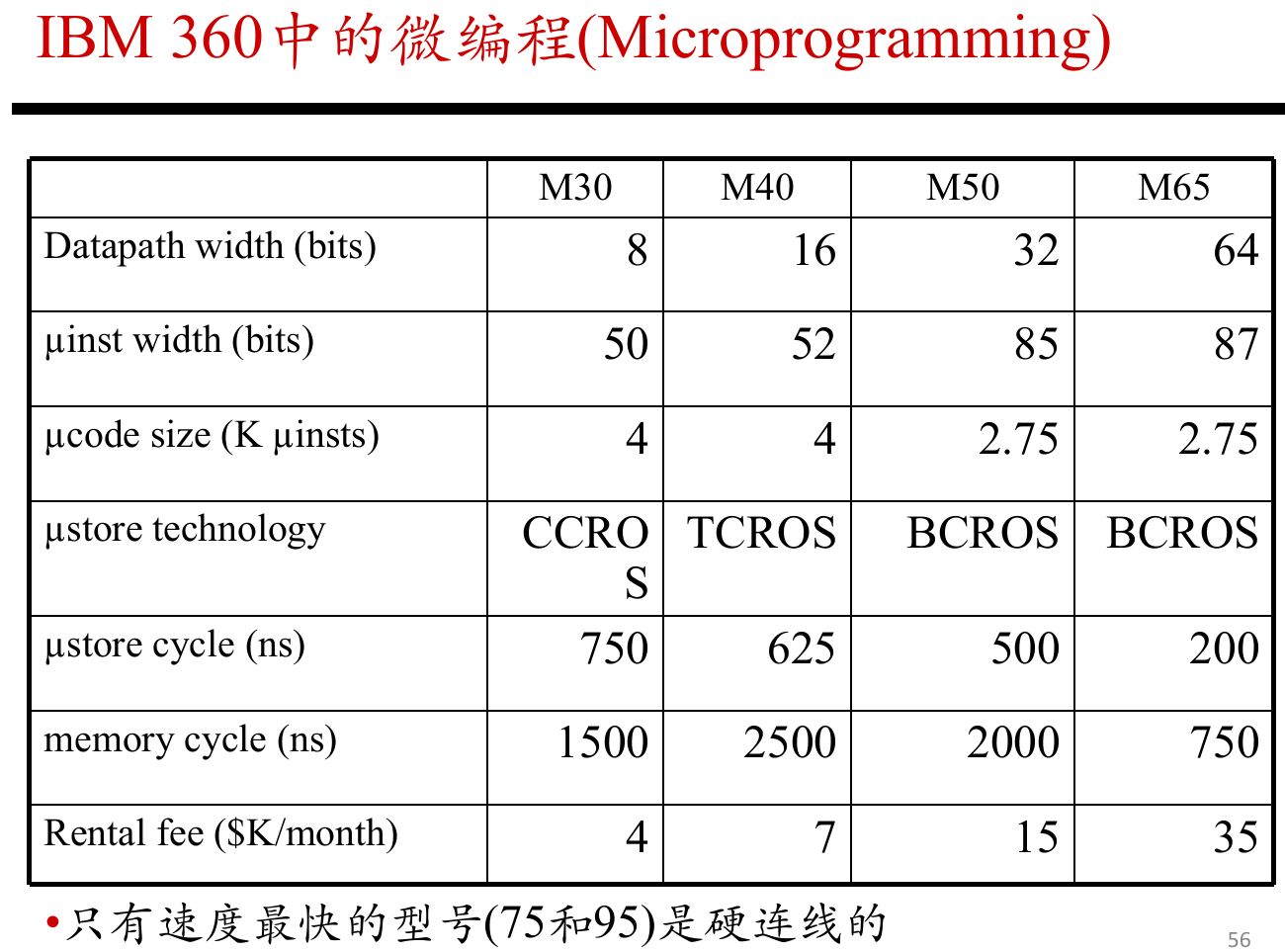

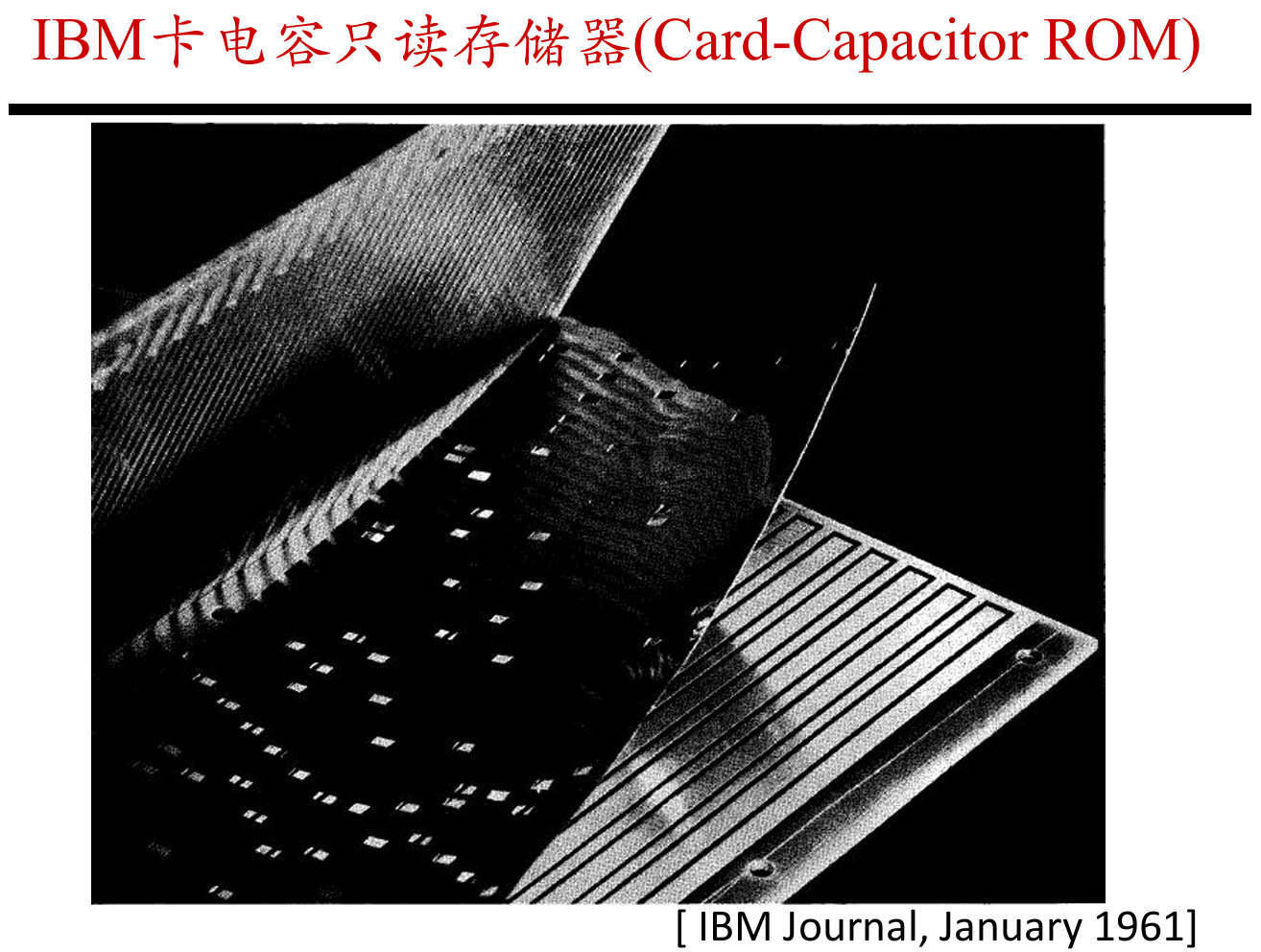

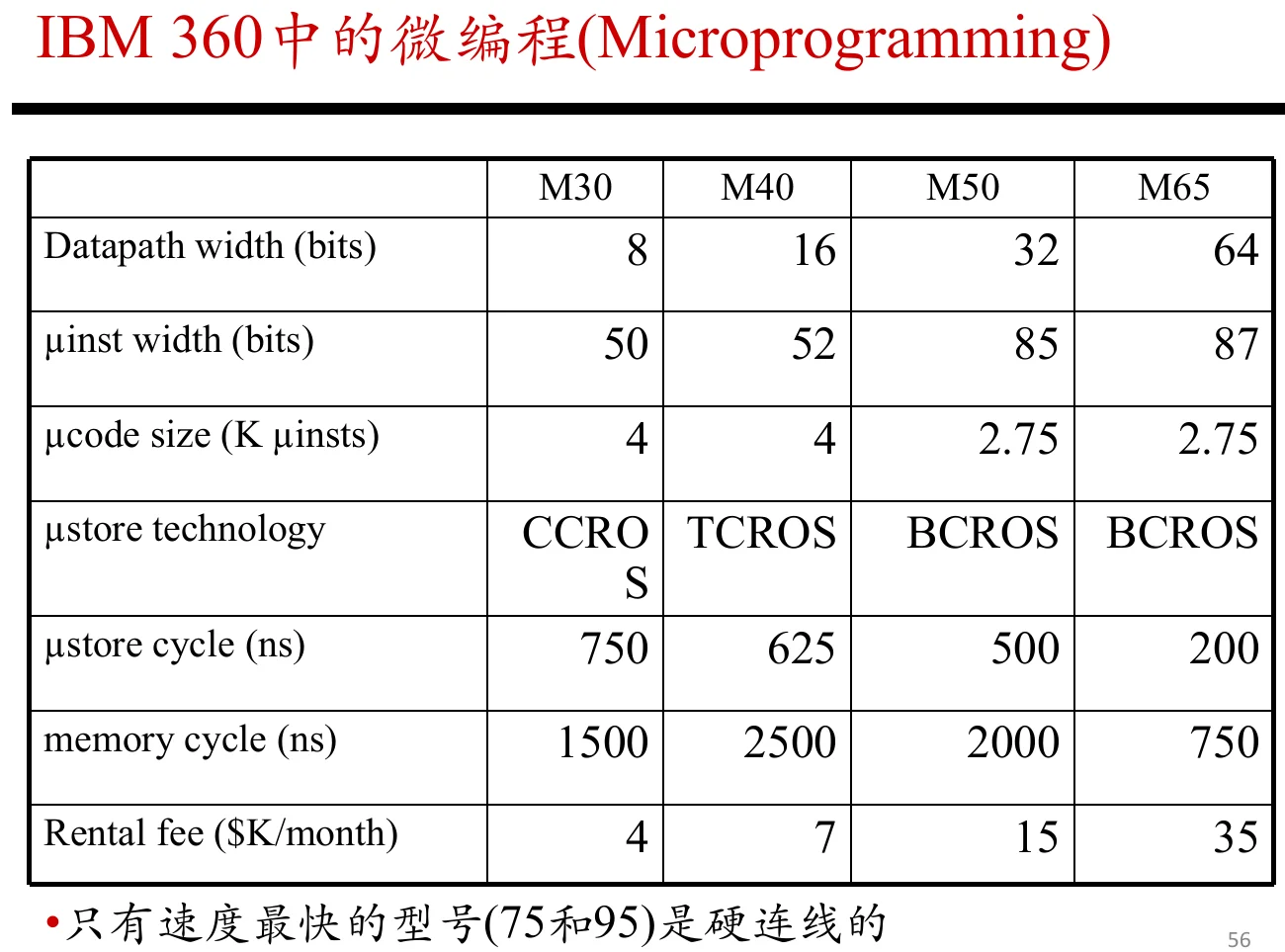

IBM 360中的微编程例子

六七十年代微编程发展

当时微编程流行，是因为 ROM 比 DRAM 快，而且复杂指令集用微码实现更便宜、更容易。比如增加浮点指令，可以通过改微码支持，不一定要大改数据通路。微码还方便修复控制器 bug，也容易保持不同机器之间的 ISA 兼容。

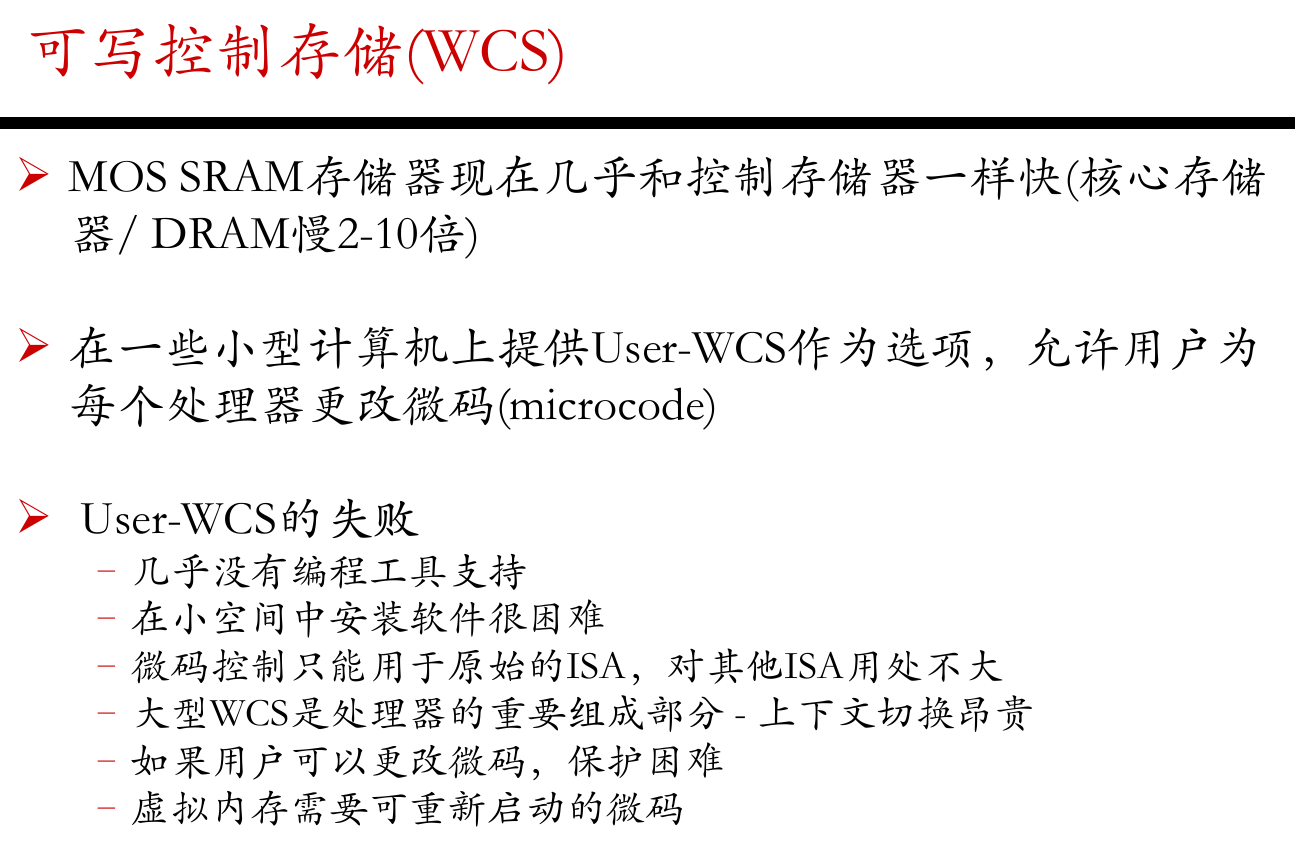

但后来问题出现了：指令集越来越复杂，微码里甚至需要子程序和调用栈；同时 ROM 是只读的，不方便修改，所以出现了 WCS，可写控制存储。WCS 允许修改微码，但又带来工具支持差、空间小、上下文切换贵、保护困难等问题。

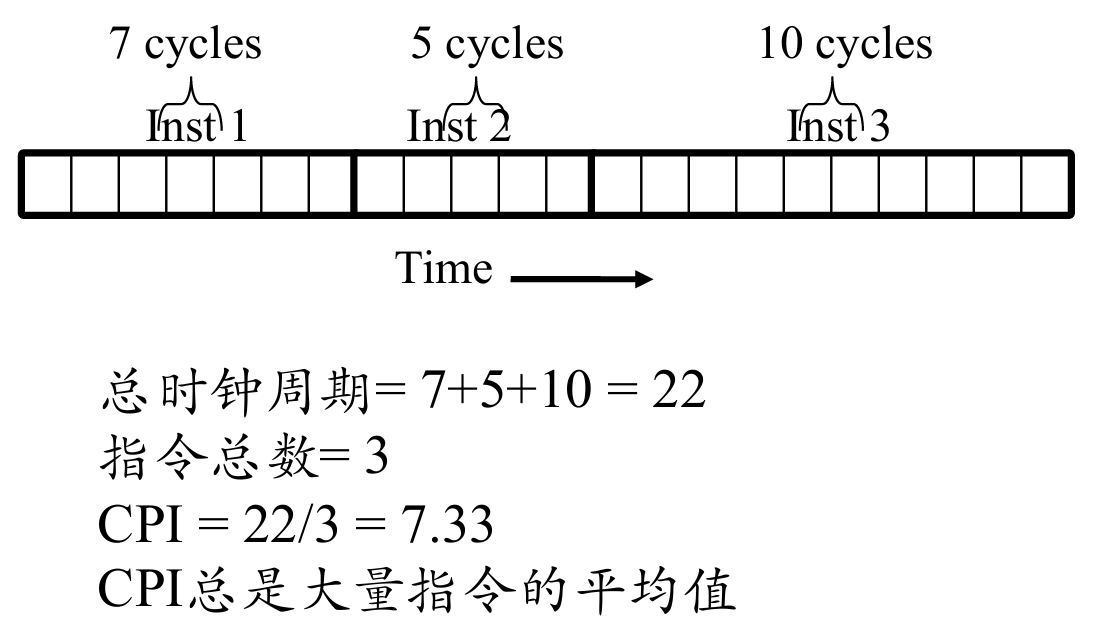

微码机器的CPI

微编程的改进

随着 IC 技术演变，逻辑、RAM、ROM 都逐渐用 MOS 晶体管实现，RAM 和 ROM 的速度差距变小。这样一来，早期“ROM 很快，所以适合做控制器”的优势就减弱了。

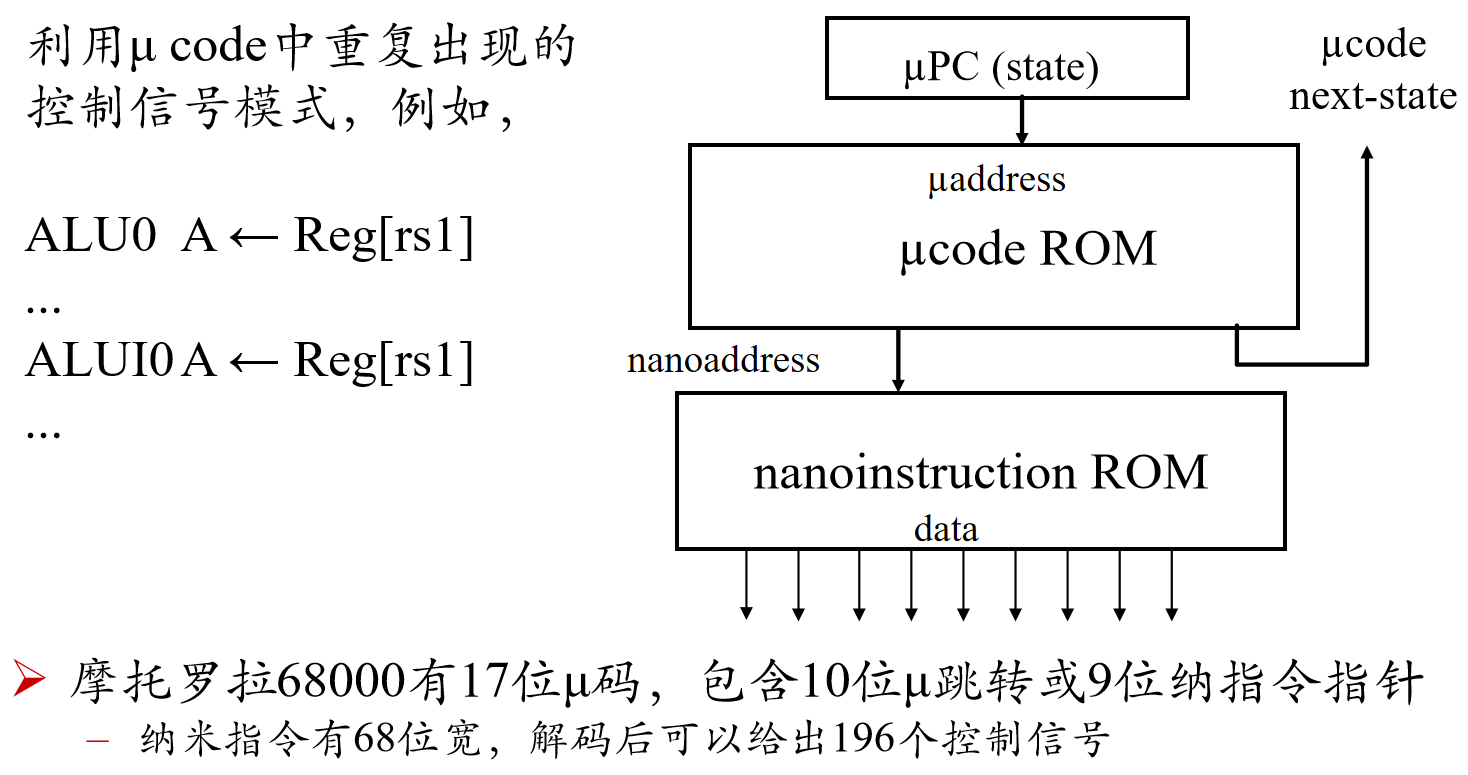

纳型编码 nanocode的思想是：微码中很多控制信号组合会重复出现，所以不要每条微指令都完整存一大串控制信号，而是把常见控制信号组合放到另一个 ROM 里，再由微码去索引它。

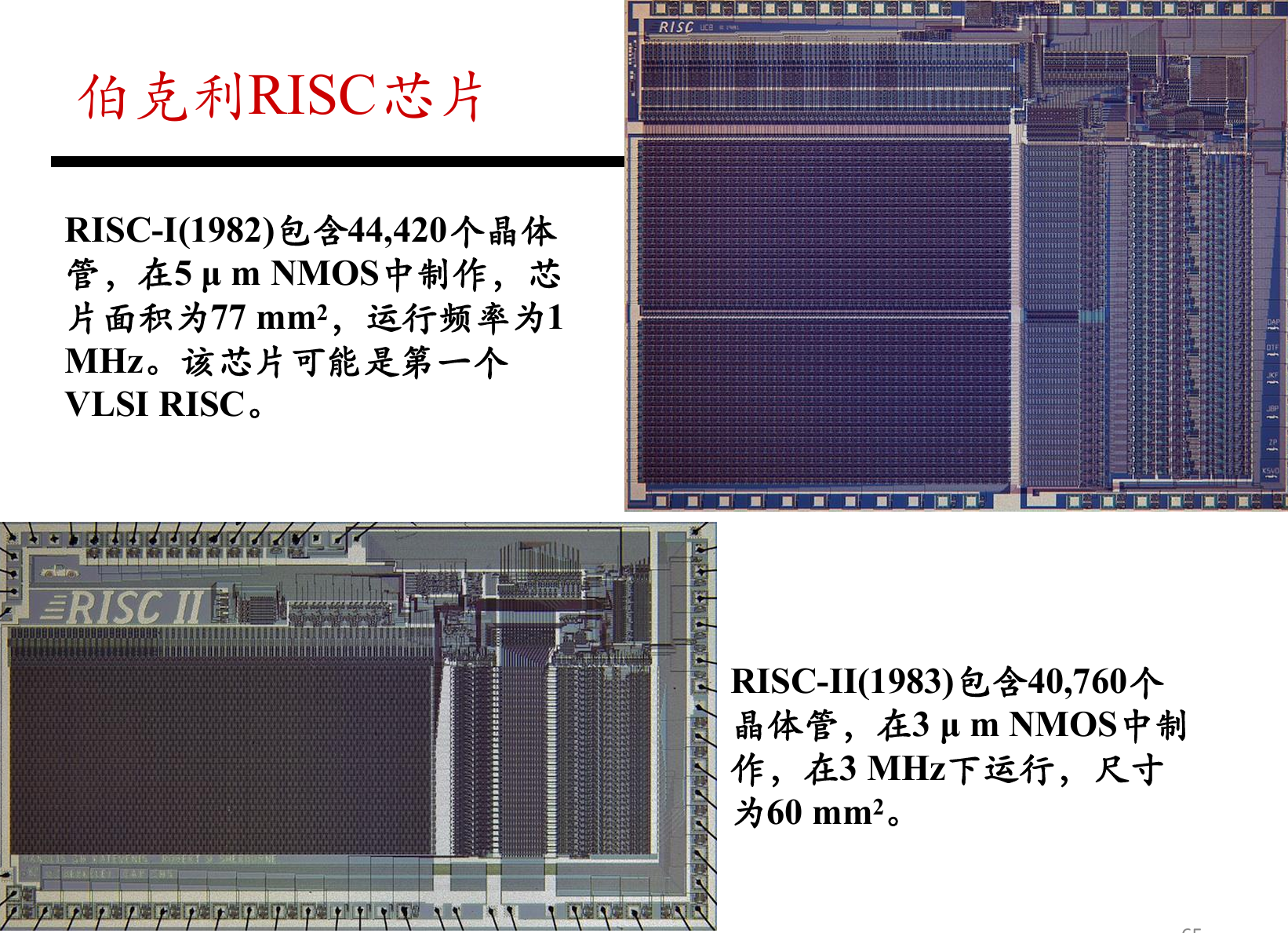

从CISC到RISC

因为快速 RAM 可以做指令缓存，简单 ISA 更适合硬连线流水线实现。编译器也变好了，很多复杂 CISC 指令其实很少被用到，所以不如设计简单、规则、容易流水线化的指令集，因此简单硬连线的 RISC 设计逐渐更有优势。

处理器性能

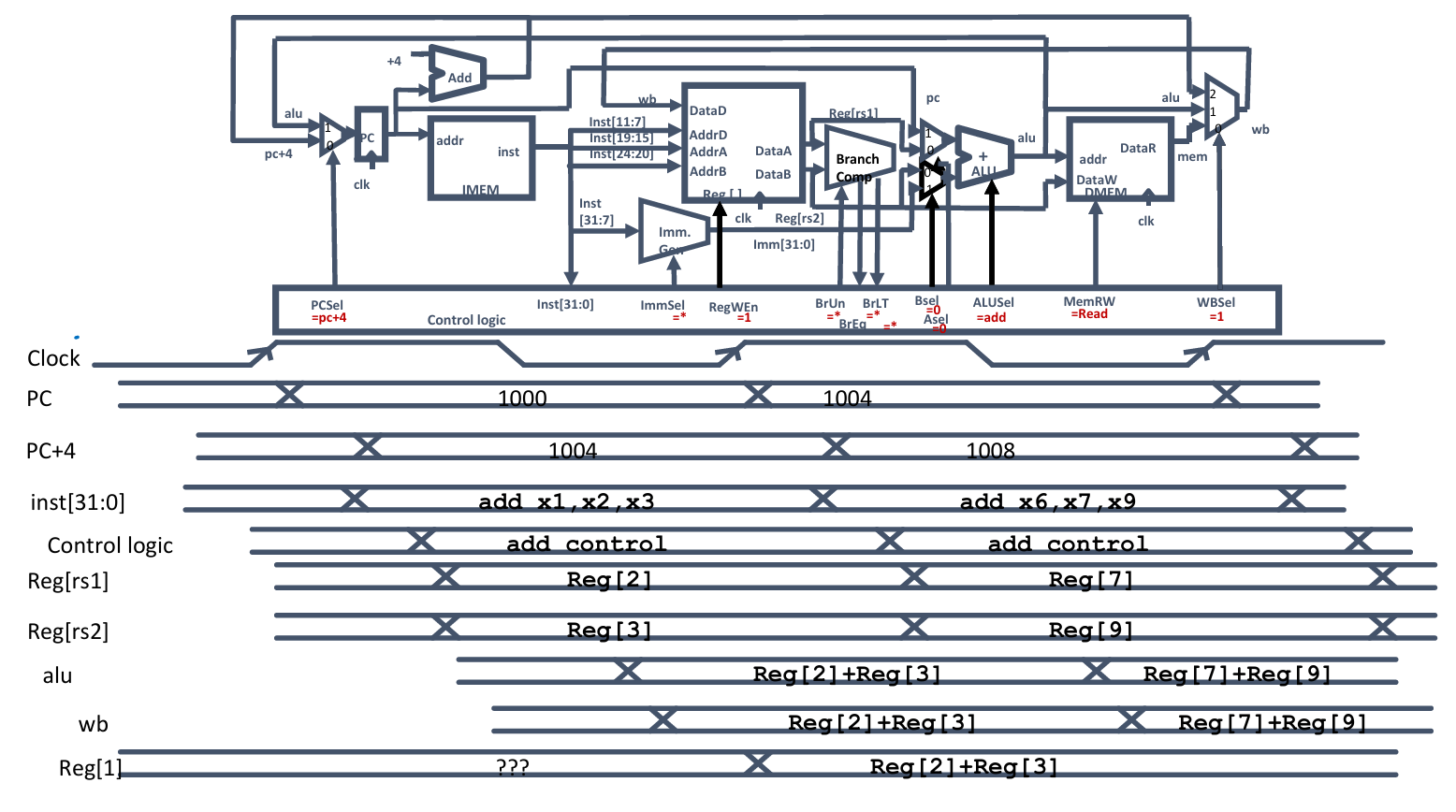

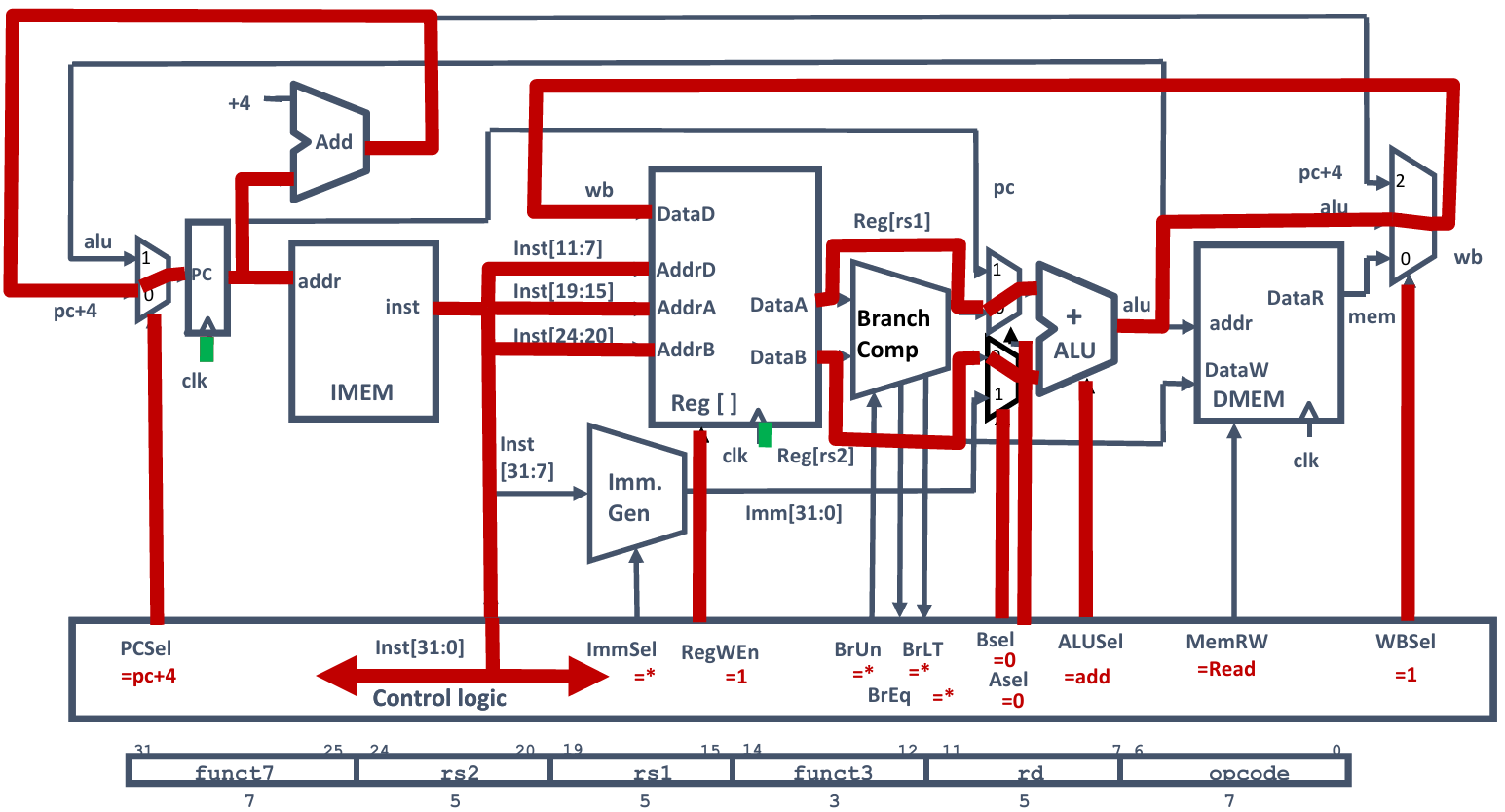

以ADD指令执行过程为例进行分析

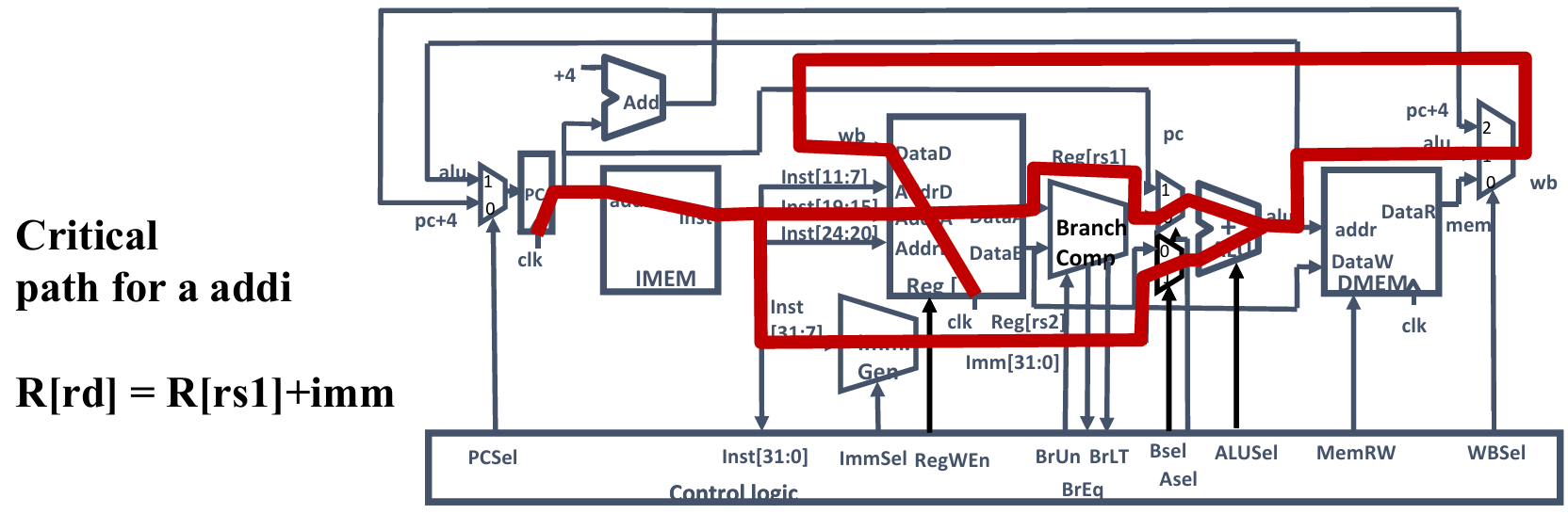

关键路径

ADD指令执行的关键路径时间：$t_{clk−q}+t_{IMEM}+max{t_{Reg},t_{Imm}}+t_{ALU}+2t_{mux}+t_{Setup}$

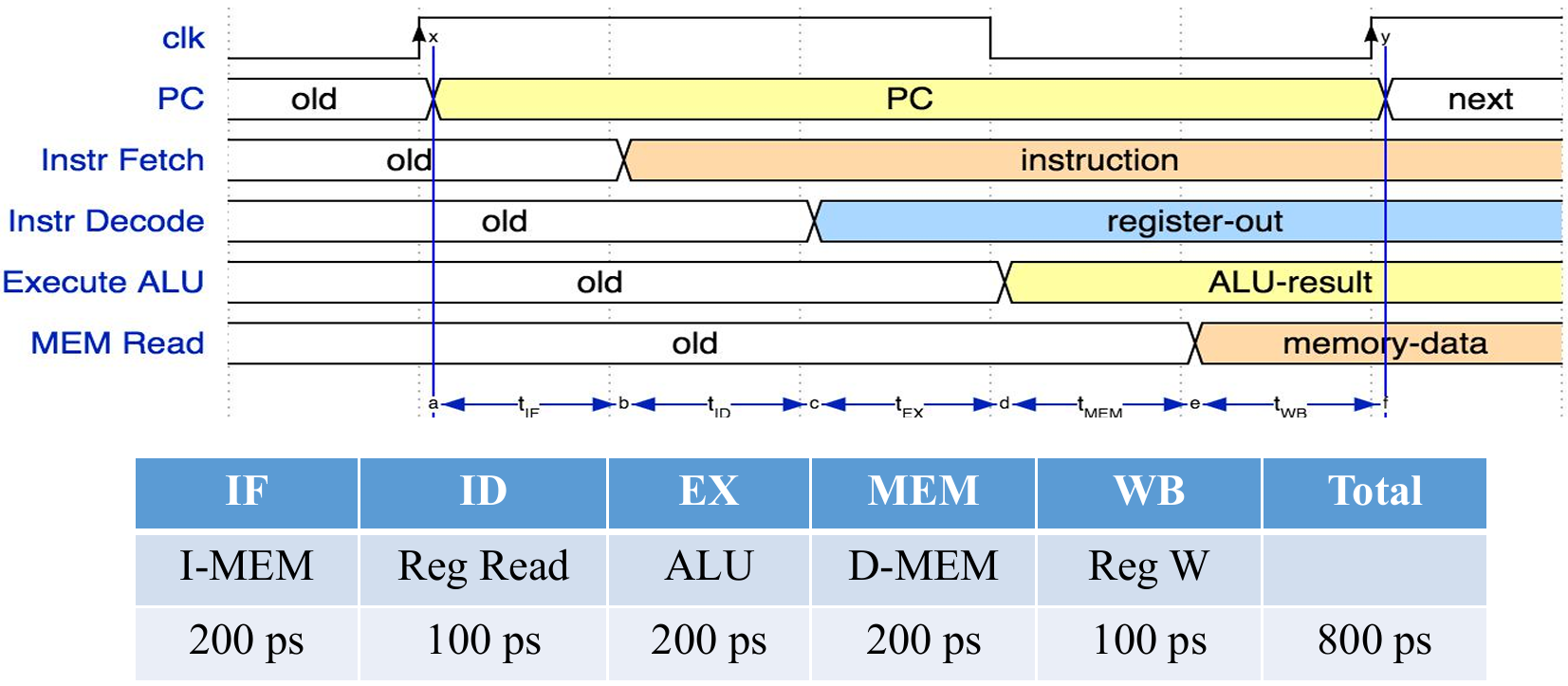

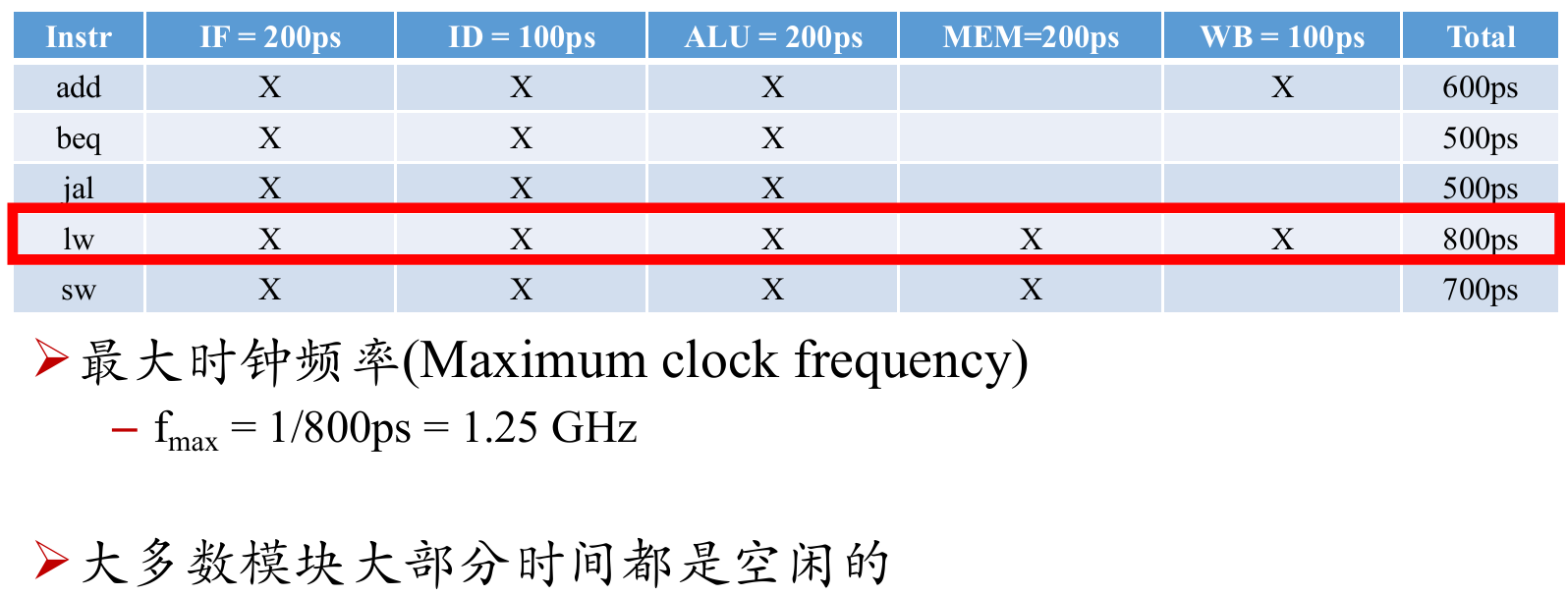

指令执行时间

单周期CPU虽然CPI=1，但时钟周期被最慢指令 lw 限制，导致很多较短指令也必须等完整的 800 ps，硬件模块大部分时间会空闲。

处理器性能的“Iron Law”

• 每个程序的指令数取决于：任务、算法、源代码、编程语言、编译器和指令集架构 ISA。
• 每指令周期数 CPI 取决于 ISA 和微架构，如：单周期 RISC-V 设计的CPI = 1；复杂指令，例如 strcpy的CPI >> 1；超标量处理器的CPI < 1。
• 每个周期的时间取决于微架构和工艺技术。

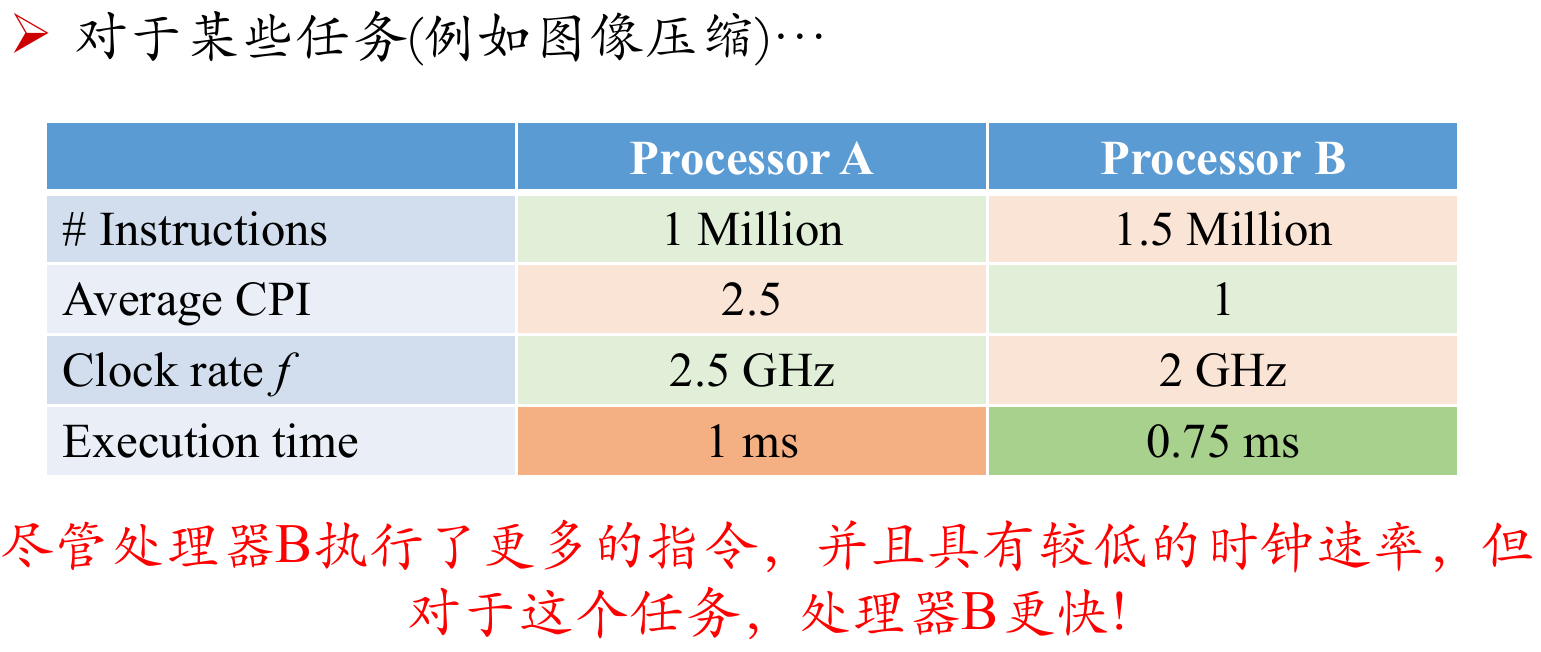

速度权衡示例

尽管处理器B执行了更多的指令，并且具有较低的时钟速率，但 对于这个任务，处理器B更快!

处理器能耗的“Iron Law”

简单来说，一个程序/任务消耗的总能量 = 指令数 × 每条指令消耗的能量，即下面式子：

一个程序消耗的总能量正比于指令数，电容和电压：$\frac{\text{Energy}}{\text{Program}} \propto \frac{\text{Instructions}}{\text{Program}} \times C V^2$

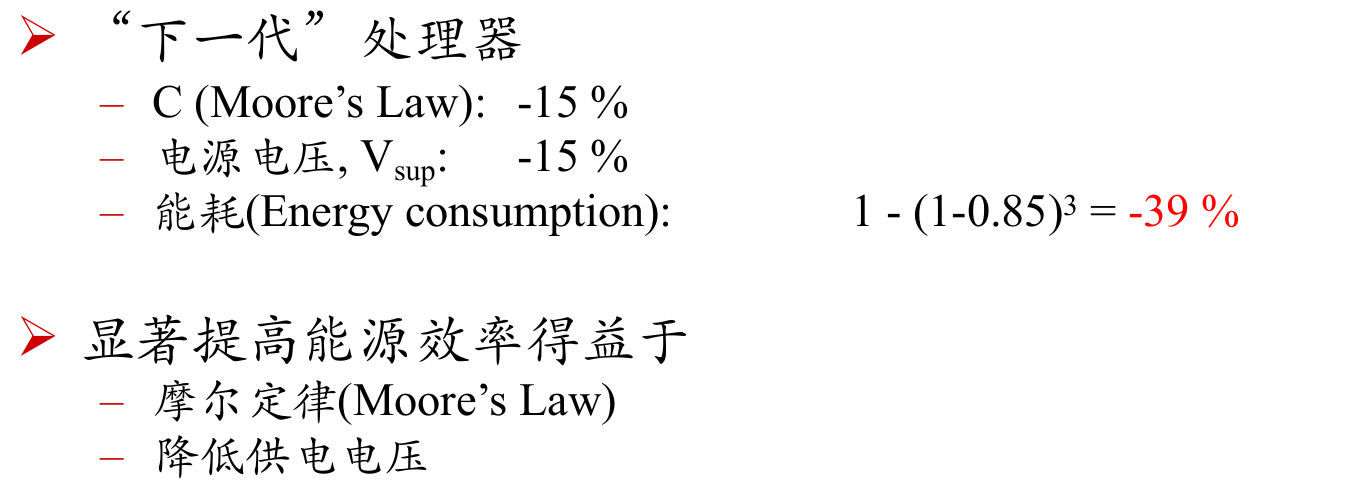

能耗权衡的例子

电容C降低15%，即0.85C；电压V降低15%，即0.85C。

又$\frac{\text{Energy}}{\text{Program}} \propto C V^2$，所以新能耗大约是：$0.85 \times 0.85^2 = 0.85^3 \approx 0.614$

也就是原来的 61.4%，能耗降低约39%。

能耗关键性

能耗效率 Energy efficiency，例如 instructions/Joule，是所有计算设备的关键指标。

对于功率有限的系统，例如 20MW 数据中心，需要更好的能耗效率，以在相同功率下获得更好的性能。

对于能耗有限的系统，例如 1W 的手机，需要更好的能耗效率来延长电池寿命。
