典型代码

我重写了一遍神的代码，然后加上了注释（感觉可以自己重写一遍，就能记住了

第一部分：组合逻辑电路 (Combinational Logic)

来自Lecture 10 PPT，紫色部分是他的重点

全加器

这里展示了三种实现1位全加器的方法，它们在功能上是等价的。

使用 assign 连续赋值这是最直接的组合逻辑描述方式，适用于简单的逻辑门级描述。

verilog

module full_adder1(
    input a,
    input b,
    input cin,
    output sum,
    output cout
);

    // 使用assign语句描述

    // 和是三个输入的异或
    assign sum = a ^ b ^ cin;

    // 只要三个输入当中有两个是1，就要产生进位，于是这样写
    assign cout = (a & b) | (a & cin) | (b & cin);

endmodule

使用 always 块使用 always 块（配合敏感列表 a or b or cin 或 always @(*)）也可以实现组合逻辑

verilog

module full_adder2(
    input a,
    input b,
    input cin,
    output reg sum, // always中的被赋值的变量必须为reg
    output reg cout
);

    // 敏感列表包含所有的信号
    always @(a or b or cin) // 当然，更直接的写法就是 always @(*)这里是因为神这么写
    begin
        // 和为异或
        sum = a ^ b ^ cin;
        // 进位为三位中的任意两位与再或
        cout = (a & b) | (a & cin) | (b & cin);
    end

endmodule

使用 always 块 (带中间变量) 这种方式与方式二相同，只是使用了中间变量，使进位逻辑更清晰

verilog

module full_adder3(
    input a,
    input b,
    input cin,
    output reg sum, // always中的被赋值的变量必须为reg
    output reg cout
);

    reg m1, m2, m3;

    // 敏感列表包含所有的信号
    always @(a or b or cin)
    begin
        // 和为异或
        sum = a ^ b ^ cin;
        // 进位为三位中的任意两位与再或
        // 加上中间变量
        m1 = a & b;
        m2 = a & cin;
        m3 = b & cin;
        cout = (m1 | m2) | m3;
    end

endmodule

参数化的加法器如何使用 parameter 关键字来创建一个可配置位宽的加法器

verilog

module AddWithCarryInCarryOut #(
    parameter NUMBITS = 3 // 定义一个代表位数的参数
)(
    input [NUMBITS : 1] OpdA, // 3、2、1三位（神从1开始记数 | 哈哈哈笑死了
    input [NUMBITS : 1] OpdB,
    input CarryIn,
    output [NUMBITS : 1] Sum,
    output CarryOut
);

    // 直接用拼接操作计算
    assign {CarryOut, Sum} = OpdA + OpdB + CarryIn;

endmodule

找最高位的 "1" (Priority Encoder)

这是一个8位输入的优先编码器，用于找到最高位（MSB）的 "1" 所在的索引。

verilog

module find_ones(
    input [7:0] x,
    output [2:0] y
);

    // 神用了二分法
    wire [3:0] data_4;
    wire [1:0] data_2;

    // 检查高4位，用"|"缩减或
    // 等效为assign y[2] = x[7] | x[6] | x[5] | x[4];
    assign y[2] = |x[7:4];
    // 如果高4位有1，则 data_4 选高4位；否则选低4位
    assign data_4 = y[2] ? x[7:4] : x[3:0];
    // 检查data_4的高2位，用"|"缩减或
    assign y[1] = |data_4[3:2];
    // 如果data_4的高2位有1，则 data_2 选高2位；否则选低2位
    assign data_2 = y[1] ? data_4[3:2] : data_4[1:0];
    // 检查data_2的高1位
    assign y[0] = data_2[1];

endmodule

找最低位的 "1" (Priority Encoder)

这是一个优先编码器，用于找到最低位（LSB）的 "1" 所在的索引。

verilog

module find_one(
    input [7:0] data,
    output [2:0] index
);

    // 神用了二分法
    wire [3:0] data_4;
    wire [1:0] data_2;

    // 检查低4位 data[3:0]
    // ~|data[3:0] (缩减或非)：当且仅当低4位全部为0时，结果为'1'
    // index[2] = 1 表示'1'在高4位
    assign index[2] = ~|data[3:0];
    // 如果 index[2] 为 1 (低4位全0)，则 data_4 选高4位
    assign data_4 = index[2] ? data[7:4] : data[3:0];

    // 检查 data_4 的低2位
    // index[1] = 1 表示 '1' 在 data_4 的高2位
    assign index[1] = ~|data_4[1:0];
    assign data_2 = index[1] ? data_4[3:2] : data_4[1:0];

    // 检查 data_2 的低1位
    // index[0] = 1 表示 '1' 在 data_2 的高1位
    assign index[0] = ~data_2[0];

endmodule

组合移位器 (Case 语句)

这是一个4位的逻辑左移移位器，使用 case 语句（多路选择器 MUX）实现。

verilog

module left_shifter_case(
    input [3:0] data,
    input [1:0] ctrl,
    output reg [3:0] out // 在always块中赋值，定义为reg
);

    // always @(*)表明这是一个组合逻辑块
    always @(*)
    begin
        case(ctrl)
            2'b00: out = data; // 不移位
            2'b01: out = {data[2:0], 1'b0}; // 左移1位
            2'b10: out = {data[1:0], 2'b00}; // 左移2位
            default: out = {data[0], 3'b000}; // 左移3位
        endcase
    end

endmodule

组合移位器 (中间变量)

这是一个32位的桶形移位器 (Barrel Shifter)，使用多级三目运算符实现，效率很高。

verilog

module left_shift_middle32(
    input [31:0] data,
    input [4:0] ctrl,
    output reg [31:0] out
);

    reg [31:0] temp;

    // 核心逻辑就是二进制数的分解，5bit刚好可以表达32位
    always@(data or ctrl)
    begin
        // 第0级：由 ctrl[0] 控制是否移1位
        temp = ctrl[0] ? {{data[30:0]}, 1'b0} : data;
        // 第1级：由 ctrl[1] 控制是否移2位
        temp = ctrl[1] ? {{temp[29:0]}, 2'b0} : temp;
        // 第2级：由 ctrl[2] 控制是否移4位
        temp = ctrl[2] ? {{temp[27:0]}, 4'b0} : temp;
        // 第3级：由 ctrl[3] 控制是否移8位
        temp = ctrl[3] ? {{temp[23:0]}, 8'b0} : temp;
        // 第4级：由 ctrl[4] 控制是否移16位
        temp = ctrl[4] ? {{temp[15:0]}, 16'b0} : temp;
        out = temp;
    end

endmodule

第二部分：时序逻辑电路 (Sequential Logic)

D 触发器 (带异步复位)

这是所有时序逻辑中最基本、最重要的单元。它在时钟上升沿锁存输入 d 的值，并具有一个异步复位功能。

verilog

module d_flip_flop(
    input clk,
    input rst,
    input d,
    output reg q
);

    always @(posedge clk or negedge rst)
    begin
        if (!rst) begin
            q <= 0; // 异步复位
        end else begin
            q <= d;
        end
    end

endmodule

移位寄存器

包含两个模块：一个4位串行输入、并行输出 (SIPO) 移位寄存器和一个32位并行加载寄存器。

verilog

module block4(
    input clk,
    input d_in,
    output reg Q0,
    output reg Q1,
    output reg Q2,
    output reg Q3
);

    // 数据在时钟沿从 din -> Q0 -> Q1 -> Q2 -> Q3 移动
    always@(posedge clk)
    begin
        Q0 <= d_in; // 使用非阻塞赋值
        Q1 <= Q0;
        Q2 <= Q1;
        Q3 <= Q2;
    end

endmodule

module shifter32(
    input clk,
    input [32:0] a,
    output reg [32:0] c
);

    // 在每个时钟上升沿
    // 寄存器 c 会锁存 a 左移8位、低位补0的结果
    always @(posedge clk)
    begin
        c <= {a[23:0], 8'b0};
    end

endmodule

1位计数器 (可串联)

这是一个1位的计数器单元，包含时序逻辑（DFF）、下一状态逻辑和输出逻辑三部分。

verilog

module counter1bit(
    input clk,
    input reset,
    input cin,
    output cout,
    output reg bit // 状态寄存器
);

    reg bitnext; // 下一状态

    // 时序逻辑部分 D触发器
    always @(posedge clk or negedge reset)
    begin
        if (!reset)
            bit <= 0;
        else
            bit <= bitnext;
    end

    // 组合逻辑部分，下一状态的逻辑
    always @(bit or cin)
    begin
        // bitnext = bit XOR cin (T触发器逻辑)
        // cin=1 时翻转, cin=0 时保持
        bitnext = bit ^ cin;
    end

    // 组合逻辑部分，进位输出
    always @(bit or cin)
    begin
        // cout = bit AND cin
        // 当本位为1且有进位时，向高位输出进位
        cout = bit & cin;
    end

endmodule

定时器 (Timer)

这是一个5位的计数器，带异步复位和同步预置，计数到16时停止并拉高 done 信号。

verilog

module timerTick(
    input clk,
    input reset,
    input preset,
    output reg [4:0] tick,
    output reg done
);

    always @(posedge clk or negedge reset)
    begin
        if (!reset) // 异步复位，最高优先级
        begin
            tick <= 5'b0;
            done <= 0;
        end else
        begin
            if (preset) // 同步预置
            begin
                tick <= 5'b0;
                done <= 0;
            end else
            begin // 正常计数逻辑
                if (tick < 16)
                begin
                    tick <= tick +1'b1;
                    done <= 0;
                end else
                begin
                    tick <= 5'b0;
                    done <= 1;
                end
            end
        end
    end

endmodule

寄存器文件 (Register File)

一个简易的寄存器文件（RAM），具有一个同步读/写端口。

verilog

module RegFileWithMemory #(
    parameter N = 2, // N=2, 地址位宽 (2 bits, 可寻址 2^2=4 个)
    parameter M = 2 // M=2, 数据位宽 (2 bits, 2 bits)
)(
    input Clk,
    input wire Readwrite,        // 1=读, 0=写
    input wire [N-1:0] Index,    // 寄存器地址
    input wire [M-1:0] DataIn,   // 写入的数据
    output reg [M-1:0] Dataout   // 读出的数据
);

    // 定义寄存器文件存储体 (内存)
    // 这是一个 M 位宽, 深度为 2^N 的数组
    // (N=2 => 2^2 = 4 个寄存器, 地址 0, 1, 2, 3)
    reg [M-1:0] RegFile [ (2**N)-1 : 0 ];

    always @(posedge Clk)
    begin
        if (Readwrite) // 读
        begin
            // 将 RegFile[Index] 的值锁存到 Dataout 寄存器
            Dataout <= RegFile[Index];
        end else // 写
        begin
            // 将 DataIn 写入指定地址
            RegFile[Index] <= DataIn;
        end
    end

endmodule

综合问题

提醒

1 2 3 4 5 6 10 14 15 16 17 18 27 45 47 48 49 50

第一个

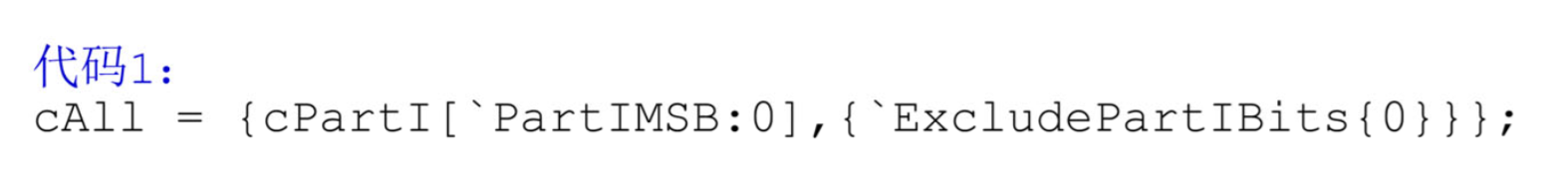

cAll = {cPartI[PartIMSB:0], {ExcludePartIBits{0}}};

{ExcludePartIBits{0}}：这是一个复制(Replication) 操作。它的意思是“把 0 这个值，复制 ExcludePartIBits 次”。但是 Value 是 0，这是一个“无大小的数字” (unsized literal) （这里无大小可以理解为没有告诉我是多少“位宽”的0）。意味着：Verilog 编译器不知道你希望这个 0 是 1 比特 (1'b0)、8 比特 (8'h00) 还是 32 比特 (32'd0)。所以，编译器做出了一个默认的假设：“假设为32比特”。

这意味着，你的代码实际上在这里被解释为： ``cAll = {cPartI..., {ExcludePartIBits{32'd0}}};```

第二个

这个 always @ (...) 模块是用来描述一个触发器（就是能存数据的硬件）的。造这种硬件，综合工具（那个把代码变成硬件的程序）有个死规定：

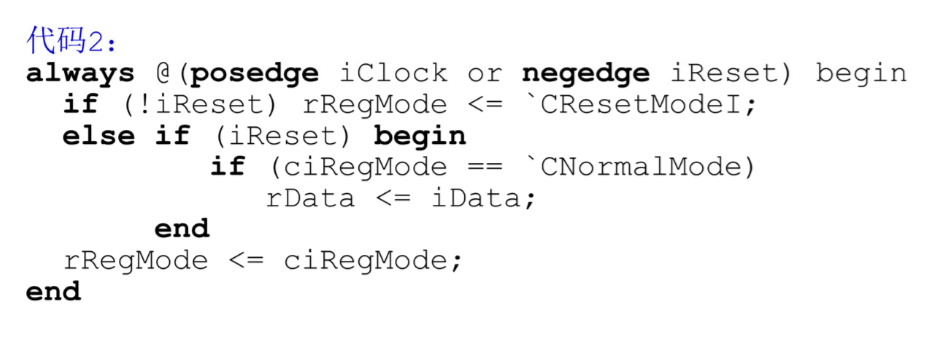

always 模块里面必须是一个完整的 if...else... 结构，分成两半：

复位时干啥：if (!iReset) begin ... end
平时干啥：else begin ... end 你所有的赋值 (<=) 代码，必须完整地放在这两个“块”的里面。

也就是这样

verilog

always @ (posedge iClock or negedge iReset) begin

    // 情况一：处理复位
    if (!iReset) begin
        // 所有的“复位”赋值必须在这里
        // (例如：reg_A <= 0;)
    end

    // 情况二：处理时钟
    else begin // 注意：这里是 else
        // 所有的“平时”赋值必须在这里
        // (例如：reg_A <= data_in;)
    end

    // *** 在这里不允许有任何赋值语句 ***

end

你错在哪里？

我们来看看你的“平时干啥”那部分：

verilog

// ...else if (iReset) begin   // <-- “平时干啥”的 { 开始if (ciRegMode == `CNormalMode)
        rData <= iData;
    end // <-- 错误！你在这里就把“平时干啥”的 } 给关上了！// 因为上面关早了，这行代码就“裸奔”在外面了
    rRegMode <= ciRegMode;

end // <-- 这个 end 本来想配 always 的 begin

问题就出在这里：

那行 rRegMode <= ciRegMode; 掉在了 else 块的外面。

它现在既不属于“复位时干啥”，也不属于“平时干啥”，它就这么“漂浮”在 always 块里。

综合工具看到这行“漂浮”的代码，直接就懵了，它不知道该拿这行代码怎么办，因为它不符合“必须在 if 或 else 块里”的规定。

总结：always块中不允许在 always 块的“顶层”(也就是if-else块的外面)进行赋值，因为在综合的时候无法确定这个代码是在哪个阶段执行

第三个

这个问题非常经典！用一句话说清楚就是：

你不能用一个“数据位”来当“时钟”用。

详细解释（说人话）

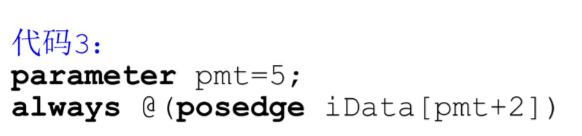

always @ (posedge ...) 是用来干嘛的？ 这个语句是 Verilog 里用来造时序逻辑的，最常见的就是造D触发器（Flip-Flop）。D 触发器是硬件里用来存数据的基本单元，它需要一个“节拍器”来告诉它什么时候“存”。
posedge 后面应该放什么？posedge (上升沿) 后面，综合工具期望你放一个“时钟信号” (Clock Signal) 。
- 时钟是整个电路的“心跳”（比如 clk, iClock）。它是一个非常干净、稳定、有规律的“滴-答-滴-答”信号。
- 所有触发器都应该听同一个“心跳”信号，这样才能保证整个电路步调一致。
你放了什么？ 你放了 iData[pmt+2]，也就是 iData[7]。
- iData 从名字上看就是**“数据” (Data)**。
- iData[7] 只是这个数据总线上的第 7 根线。主要原因还是，时钟信号走的是专用的、高速的“时钟网络”（Global Clock Network），稳定，无毛刺

但是数据走的是“通用布线网络”（General Routing Fabric），会有毛刺，这样就会多次误触发always块

第四个

简单来说，这个错误的意思是：

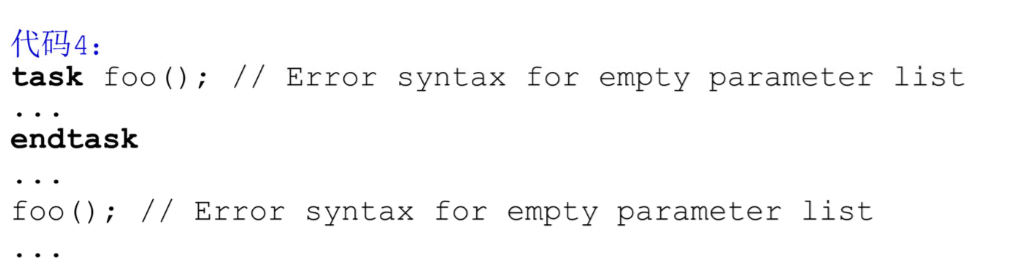

在（老的）Verilog 语法里，如果一个 task（任务）没有输入或输出参数，那么在定义它或调用它的时候，你不能加 () 括号。

第五个

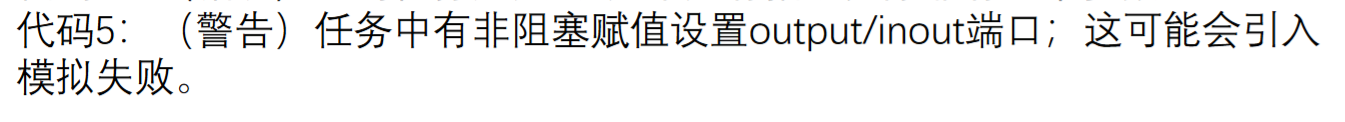

简单来说，这个警告的意思是：

你把“立即执行”的组合逻辑和“等一等再执行”的时序逻辑给混用了。

在 Verilog 里，= 和 <= 是两种完全不同的赋值：

= (阻塞赋值 / Blocking Assignment)
- 意思是： “马上办，立刻办！”
- 用途： 用于组合逻辑 (Combinational Logic)，比如 always @ (*) 或 always @ (In)。
- 行为： 这一行代码会立刻执行，并且卡住后面的代码，直到它执行完。
<= (非阻塞赋值 / Non-Blocking Assignment)
- 意思是： “等一等，大家一起办。”
- 用途： 用于时序逻辑 (Sequential Logic)，比如 always @ (posedge clk)。
- 行为： 这一行代码只是“登记”一个任务，说“我打算在当前时间片结束时更新这个值”。它不会卡住后面的代码带有task块的代码等价过程

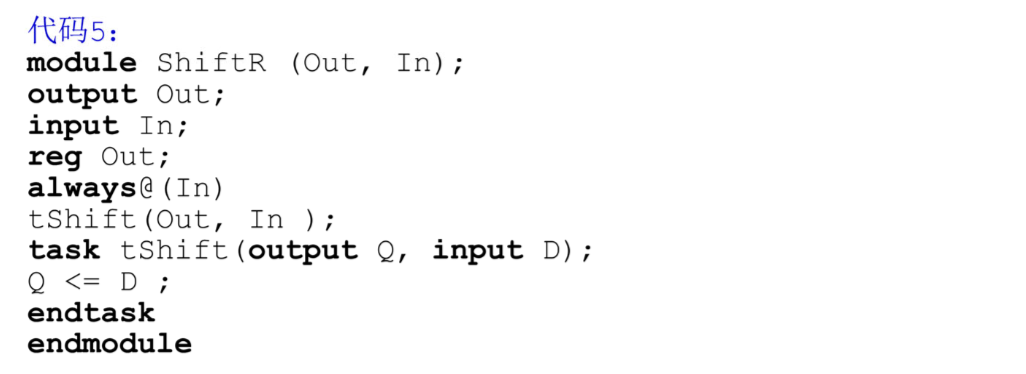

verilog

always@(In)
    tShift(Out, In); // <-- 这是“调用点”
    task
        tShift(output Q, input D); // <-- 这是“定义”
        Q <= D;
    endtask

// 等价之后

always@(In)
    Q <= In;  // 冲突点就在这里了

这就是矛盾所在：

你的 always @ (In) 模块期望 Out 的值在 In 变化时立即更新。
但你调用的 task 里面却使用了 Q <= D;（也就是 Out <= In;），这会告诉仿真器：“别急，我等会儿（到这个时间片末尾）再更新 Out 的值。” 为什么这会导致“模拟失败”？

因为这制造了一个“竞争条件” (Race Condition)。

想象一下，在同一个仿真时间点，有另一块逻辑需要读取 Out 的值。它读到的是：

In 变化之前的旧值？
还是 In 变化之后的新值？答案是：不确定！

第六个

这个警告（Warning）的意思非常直白：

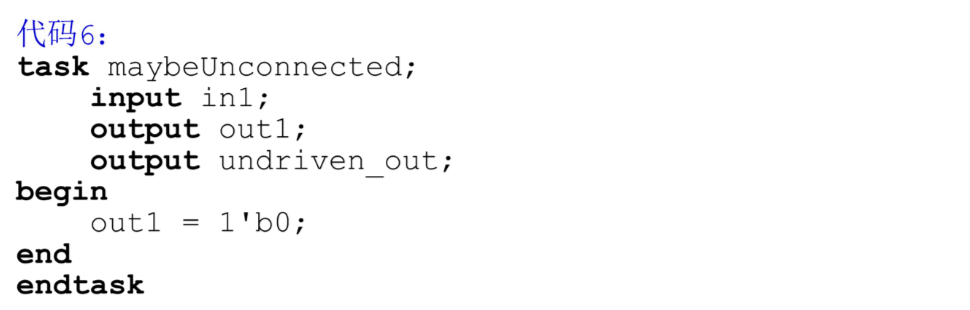

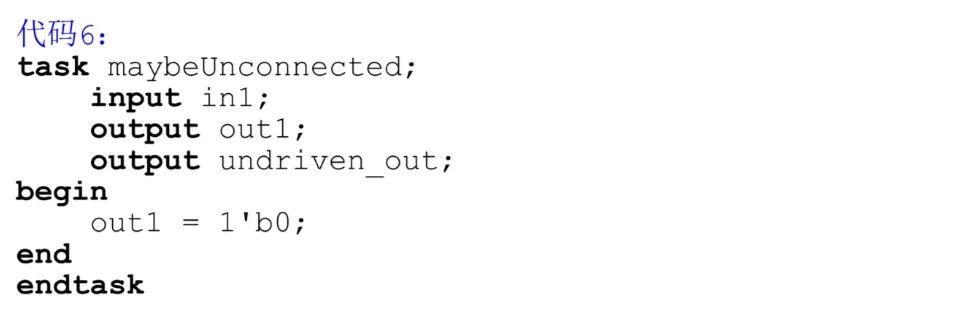

“你定义了一个名叫 undriven_out 的输出口，但是在 task 里面你一次都没给它赋过值。”

task其实非常像C或者Python中的函数，里面的input和output就可以看作他的参数，在这一道题里面，我如果在别的地方，在某个always块中通过maybeUnconnected(my_input_wire, my_output_reg_A, my_output_reg_B);调用这个task时，就会出现my_output_reg_B没有对应的情况（因为只有这个out是明确有输出的）所以，如果我不需要这个输出，要么我就不定义，要么我必须在task里面指定为0（也就是接地

第十个

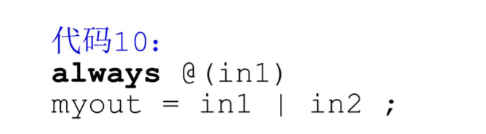

简单来说，这个警告的意思是：

“你的代码在读取 in2，但你忘了告诉 always 块去‘监听’in2 的变化。”

因为从myout = in1 | in2可以看出，这个是组合逻辑，但是代码在组合逻辑中，没有把每一个被读取的信号加到敏感表里面，这样会产生锁存器，所以导致了错误

第十四个

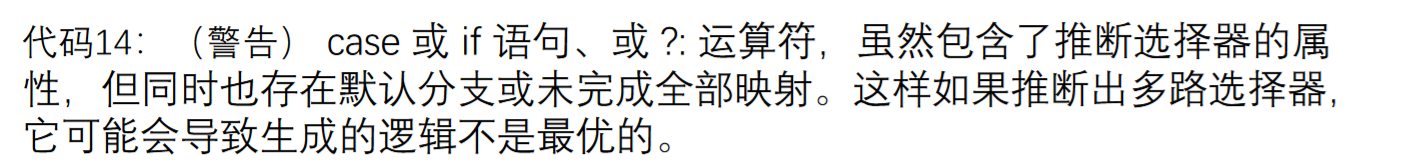

这个警告是在提醒你：你的 case 语句写得“不完整”，这可能会让综合工具（Synopsys）造出一个又大又慢的电路。

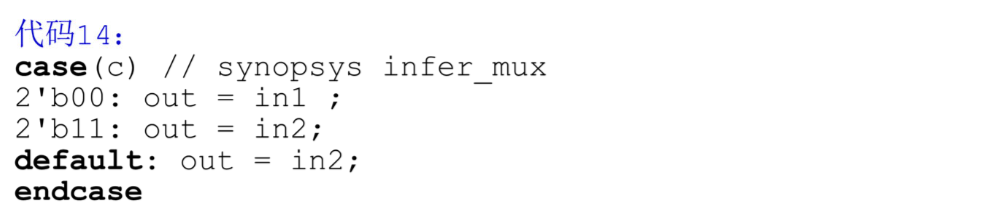

过一遍case代码，这个的逻辑是：

当 c = 2'b00 时，out = in1。
当 c = 2'b11 时，out = in2。
当 c = 2'b01 时，out = in2 (来自 default)。
当 c = 2'b10 时，out = in2 (来自 default)。 2'b11: out = in2; 这一行是完全多余的

default 分支的 out = in2; 已经完全覆盖了 2'b01, 2'b10, 和 2'b11 这三种情况。

所以对应的最优硬件（一个2选1 MUX）应该是： assign out = (c == 2'b00) ? in1 : in2;

这个算是警告，也就是说可以生成更好的逻辑

第十五个

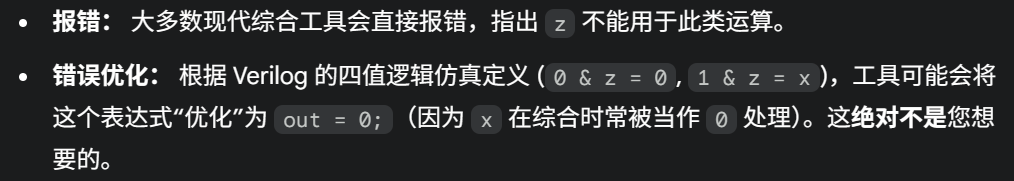

Verilog 明确允许 Z可参与逻辑运算（它会被视为 X）。

这是糟糕的设计 (Bad Design)： 在数字逻辑中，你永远不应该有意地去“与”一个高阻态。Z 的唯一正确用途是描述一个“未驱动”状态，通常用在三态门（Tri-state Buffer）中，以允许多个设备共享一条总线。

正确用法 (Correct Use of Z)：

verilog

// 这是一个三态驱动器
// 当 enable = 1, out 被 data 驱动
// 当 enable = 0, out 被"断开"，呈现高阻态 Z
assign out = (enable) ? data : 1'bz;

提醒

总之就是无法被综合or被优化，具体优化成什么实际上由具体软件决定

神的旨意是不能综合

第十六个

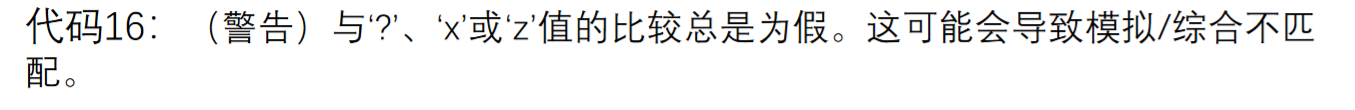

这个警告是 Verilog 中一个非常重要且危险的规则：

“在 if 语句中，任何包含 x（未知）或 z（高阻）的条件都会被当作 false（假）来处理。”

在 if 语句中使用了 x 或 z。仿真器会把它们当 false 处理，而综合器会把它们当 0 或 1 处理，这会导致仿真和硬件不一致。x 的目的是在仿真中传播“未知”，以帮助发现 bug，它的存在是为了暴露问题，而不是用来设计逻辑的

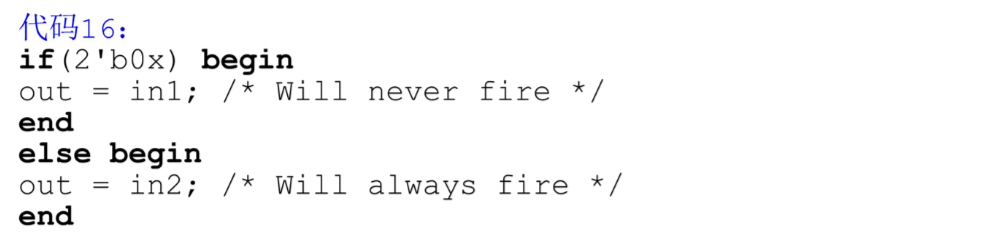

你的代码：if (2'b0x) 这是一个 2 比特的数，其中一位是 0，另一位是 x（未知）。
Verilog 的规则：if 语句在判断“真”或“假”时，规则如下：
- 真 (True)： 只有当所有位都明确是 0 时，才为假。只要有任何一位是 1，就为真。
- 假 (False)： 如果任何一位是 x 或 z，那么整个条件立即被判为 false。
代码的行为：
- 因为你的条件 2'b0x 包含了一个 x，if 语句立即将其判为 false。
- 所以，if 后面的第一个 begin...end 块（out = in1;）永远不会被执行。
- else 后面的 begin...end 块（out = in2;）永远都会被执行。
- （你代码中的注释 /* Will never fire */ 和 /* Will always fire */ 已经完美地指出了这一点。）你可能会想：“既然我知道它永远是 false，这不就行了吗？”

不行，这非常危险！ 这就是警告中“模拟/综合不匹配”的来源：

模拟 (Simulation) 怎么看：
- 你的仿真器（比如 VCS, Modelsim）会严格遵守上面的 Verilog 规则。
- 它看到 x，就判为 false。
- 所以在你所有的仿真测试中，out 永远等于 in2。你的测试结果会显示电路的功能就是 out = in2;。
综合 (Synthesis) 怎么看：
- 综合工具（比如 Synopsys DC, Vivado）是用来造硬件的。
- 当它看到 x，它会把它理解为 "don't care"（不关心）。
- 它会想：“哦，设计师不关心 x 这种情况。太好了！我可以利用这个‘不关心’来优化电路，让它变得最小、最快！”
- 灾难来了： 为了优化，综合工具可能会把 x 当作 1 来处理（如果 if (2'b01) 能让电路更简单的话），也可能把它当 0 来处理。
- 如果它把 x 当作 1 来优化，它造出的硬件就会在某些情况下执行 out = in1;。 最终结果： 你测试的电路（仿真）表现为 out = in2;。你造出的芯片（综合）表现为 out = in1; (在某些情况下)。

你的芯片和你的测试完全对不上，这就是“模拟/综合不匹配”，它是硬件开发中最致命的 bug 之一。

结论： 永远不要在 if 或 case 语句的条件中（即控制逻辑中）使用 x 或 z。

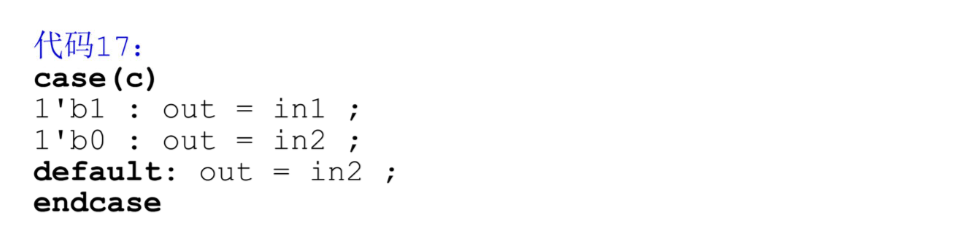

第十七个

这个警告的意思非常简单：

你的 default 语句是多余的，它永远不会被执行。

第十八个

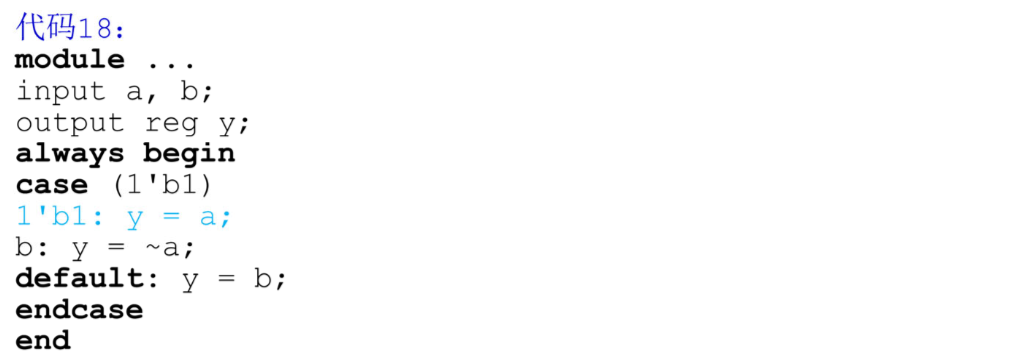

b: y = ~a;

default: y = b;

不会被执行

其实主要还是因为这个case语句里面直接放了一个常量1'b1

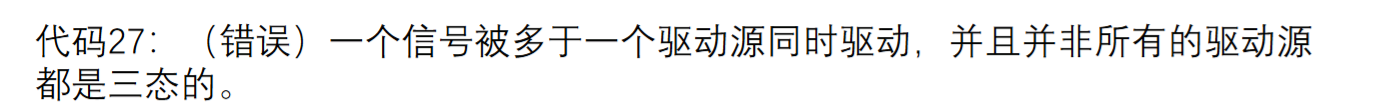

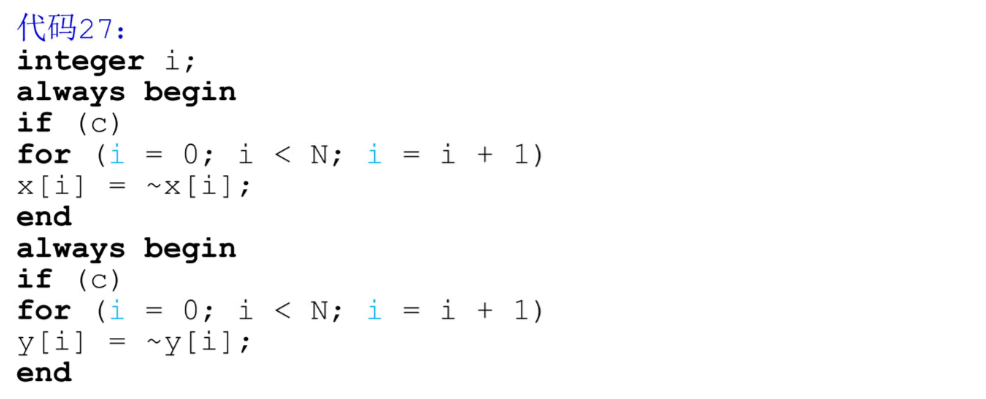

第二十七个

简单来说：你的两个 always 块在“抢夺”同一个变量 i 的“控制权”。

主要的原因就是，这两个always块是同步直接执行的，然后因为这个同步的问题，所以不能同时对一样的 i 进行赋值

第四十五个

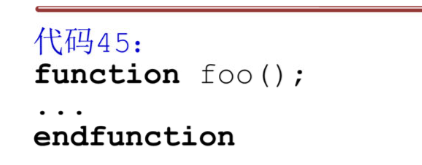

代码45：（错误）使用空参数列表进行非法函数声明。

function（函数）在 Verilog 中有严格的用途：它必须是一个纯粹的组合逻辑，它接受至少一个 input，并根据这些 input 计算出一个返回值（output只有一个）。所以不能为空参数

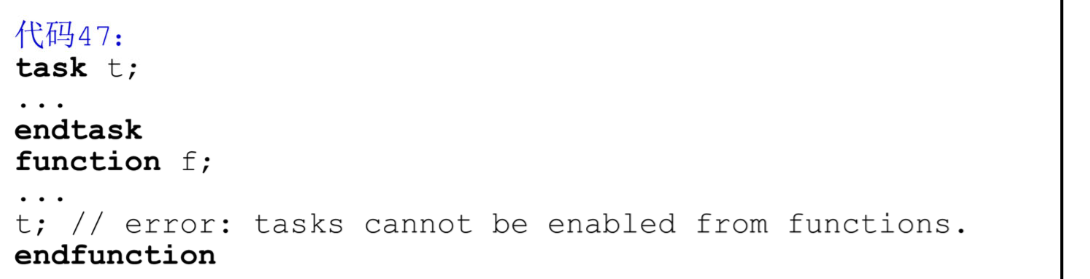

第四十七个

我的理解是：function 必须在 0 时间内立即执行完毕，而 task 可以消耗时间

所以：

在function当中不能调用task
但是在task中可以调用function 简单来说：

函数 (function) 必须像数学公式一样“立即”算出一个结果，而任务 (task) 可能会“花时间等待”。Verilog 不允许一个“立即”的东西去调用一个“可能要等待”的东西。

特性	函数 (Function)	任务 (Task)
事件控制	不能包含任何事件控制语句（如 @、#、wait）。	可以包含事件控制语句。
执行时间	必须在 0 模拟时间内执行完毕。	可以在非 0 模拟时间内执行。
端口	必须至少有 1 个 input 端口，且只有 1 个 output 端口。	可以有 0 个或多个 input、output 或 inout 类型的端口。
调用	只能调用其他函数。	可以调用其他任务或函数。
主要用途	相对易于综合。常用于简化组合逻辑的表述或进行编译时常量计算。	描述更复杂的行为，相对较难综合。
局部变量	默认是静态的 (static)，在所有调用中共享。可使用 automatic 关键字使其非共享。	默认是静态的 (static)，在所有调用中共享。可使用 automatic 关键字使其非共享。
返回值	默认输出返回 1 位 reg 类型。可以使用 return 语句返回值。	可以使用 return 语句返回。

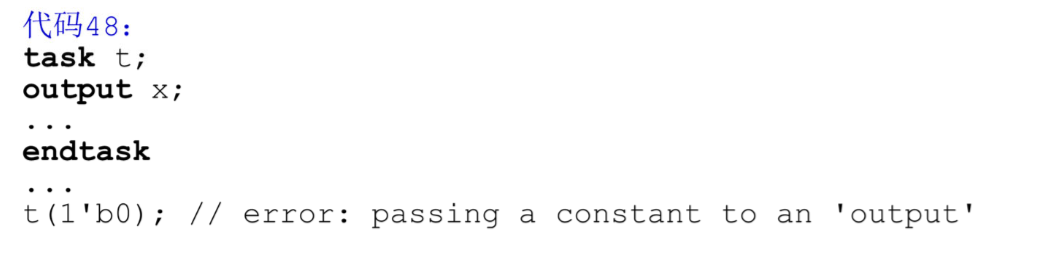

第四十八个

在task里面，如果内部有一个output，那么在调用该task时，就需要传入某一个变量，这个变量是用来被赋值的

这个错误非常直观，简单来说就是：

output 端口是用来“往外写数据”的（驱动器），你必须给它一个“变量”来接住数据，但你却给了一个“常量”。

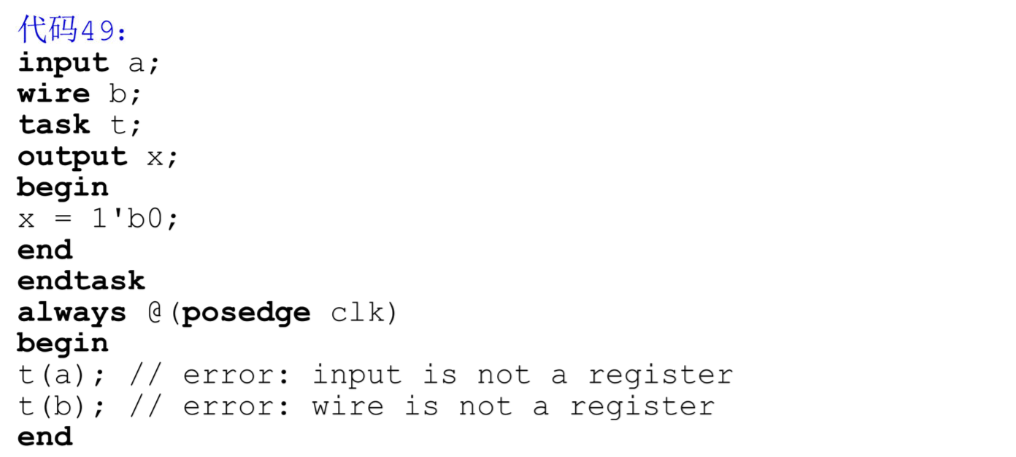

第四十九个

这个问题和您刚才问的“代码48”是一模一样的根本错误，只是换了一种形式。

具体理解就是，wire因为是线网型，不能被当作一个变量，因为wire是只读的

简单来说：

task 的 output 端口（x）需要一个“篮子”（reg 变量）来存放它要输出的值。但你却给了它一个“只读”的东西。

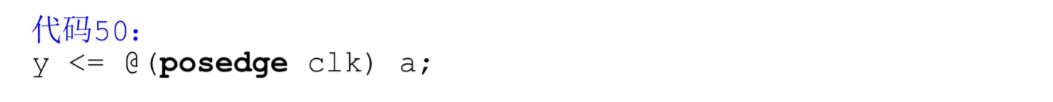

第五十个

这个错误是说：你不能在“赋值语句”的中间“等待”一个事件。

这段代码描述了一个行为，而不是一个结构。它告诉仿真器：“请暂停在这里，等待 clk 的下一个上升沿出现。当它出现后，读取 a 的值，然后赋值给 y。”

问题： 物理硬件无法“暂停”。一个“与”门不能说“我先不工作了，等个时钟沿再算”。硬件是永远在运行的。所以综合上会有问题

正确的代码：

Verilog

text

// 这是一个标准的 D 触发器// 它描述了一个“硬件结构”
always @ (posedge clk) begin
    y <= a;
end

评论区
