L10-11：并行性

建议拆分

第 0 模块：总览，1–3 页

第 2 页：整门课从“顺序机器”走向“并行机器”

这一页其实是在告诉你：以前学的单周期、多周期、流水线、cache 等，都还偏“单个处理器内部怎么跑得快”；现在要看更复杂的机器结构，也就是利用并行性来实现高性能。

课件列了几个层次：

这一页的核心不是背图，而是建立一个总框架：并行不是只有多核，它可以发生在请求、线程、指令、数据、硬件门级等多个层次。后面模块会依次展开这些层次。

第 3 页：目录

目录给出这份课件的主线：

1. 并行处理
2. 数据级并行 DLP
3. 指令级并行 ILP
4. 线程级并行 TLP
5. 并行编程语言
6. 并行同步

第 1 模块：并行处理，4–29 页

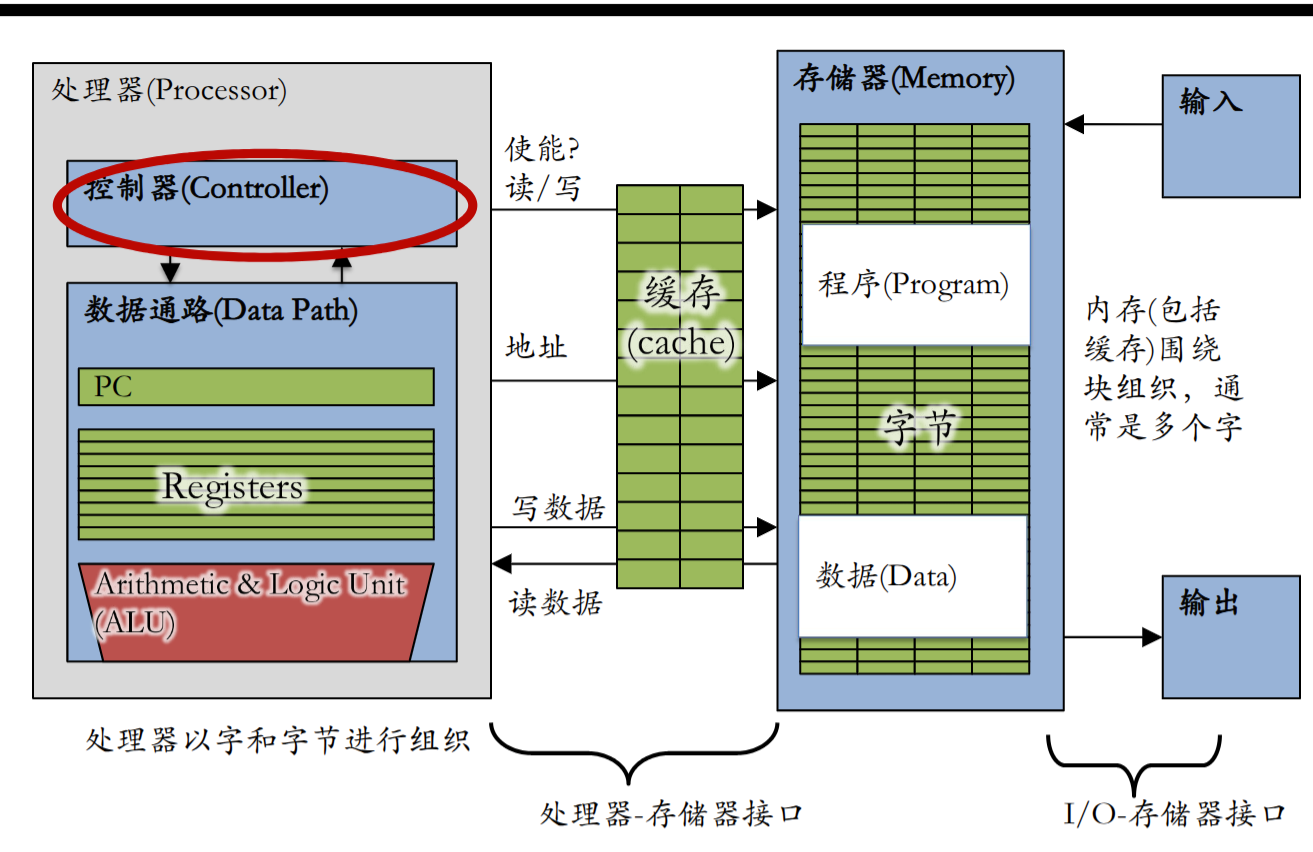

第 5 页：从单核计算机开始，了解背景即可

第 5 页回顾了一个单核计算机：处理器里有控制器、数据通路、PC、寄存器、ALU；外面有 cache、memory、I/O。课件特别强调“无 FPU, SIMD”，也就是这是一个比较朴素的单核处理器模型。

这页的作用是：先让你记住原始状态是一个处理器按顺序处理字和字节，内存/cache 按块组织。后面讲 SIMD、多核、线程时，本质上都是在突破这个“一个 ALU 一次算一个东西”的限制。

第 6–13 页：矩阵乘法作为性能例子

用矩阵乘法说明：同一个算法，用不同语言和不同底层实现，性能可能差很多。

第 6–7 页：为什么选矩阵乘法

矩阵乘法是工程、图像处理、数据处理里的基础操作，比如图像滤波、降噪等。课件还提到深度学习应用，比如图像分类、目标检测、机器翻译、指纹验证、视频生成等。这些应用底层都离不开大量矩阵或向量计算。

这里出现的 dgemm 要记一下： dgemm = double-precision general matrix multiplication，也就是双精度浮点矩阵乘法。

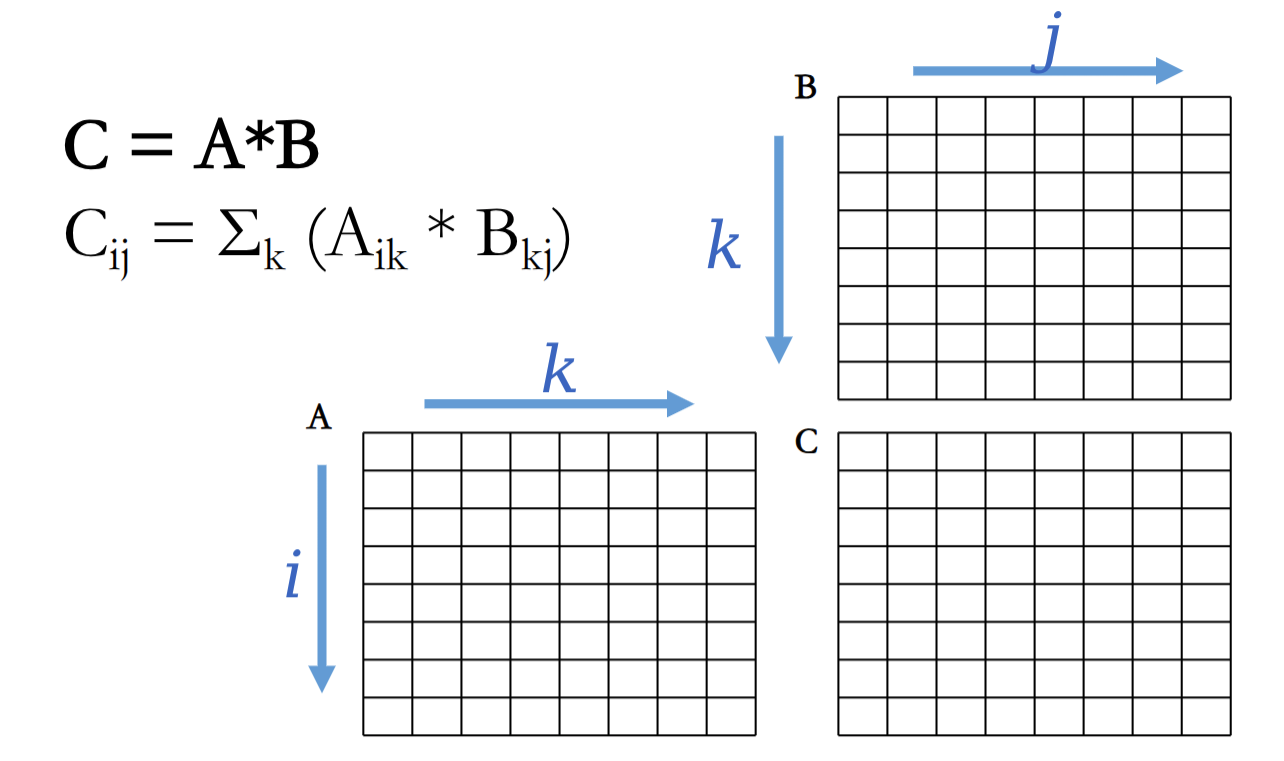

第 8–9 页：矩阵乘法公式

其中：

这句话要真正理解： C 的第 i 行第 j 列元素，是 A 的第 i 行和 B 的第 j 列做点积。

也就是说，要算一个 ($C_{ij}$)，需要让 ($k$) 从 0 到 (N-1)，每次做一次乘法和一次加法。矩阵里有 ($N^2$) 个元素，所以总计算量大约是：

这里的 2 来自：一次乘法 + 一次加法。

其实每一个元素($C_{ij}$)应该是需要（N）次乘法加上（N-1）次加法，一共（2N-1）次，($N^2$) 个元素，就是（$2N^3-N^2$）次运算，二次项省略，即得

第 10 页：Python 版本，重要

Python 代码是三层循环：

for i in range(N):
    for j in range(N):
        c[i+j*N] = 0
        for k in range(N):
            c[i+j*N] += a[i+k*N] * b[k+j*N]

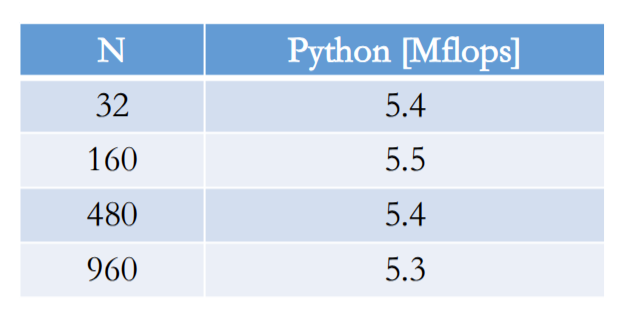

课件给的数据很有意思：不管 (N=32,160,480,960)，Python 都大概只有 5.3–5.5 MFLOPS。这说明 Python 解释执行三重循环时，主要瓶颈不是矩阵大小，而是每次循环、索引、对象处理、解释器执行带来的巨大开销。

要记住单位：

• 1 MFLOP = 每秒 ($10^6$) 次浮点运算；
• 1 GFLOP = 每秒 ($10^9$) 次浮点运算；
• dgemm 的浮点运算数约为 ($2N^3$)。

如果考试给你运行时间 (t)，让你算性能：

这个公式非常实用。

第 11–12 页：C 版本和计时

第 11 页给出 C 版本。它也是三重循环，但 C 是编译执行，类型固定、内存布局更直接，所以比 Python 快非常多。

注意代码里有一个局部变量：

double cij = 0;
...
cij += a[i+k*N] * b[k+j*N];
...
c[i+j*N] = cij;

这样做的好处是：先把结果累加在寄存器或局部变量里，最后再写回内存，减少频繁访问 c[i+j*N] 的成本。

第 12 页讲计时，用 clock() 记录开始和结束时间，然后：

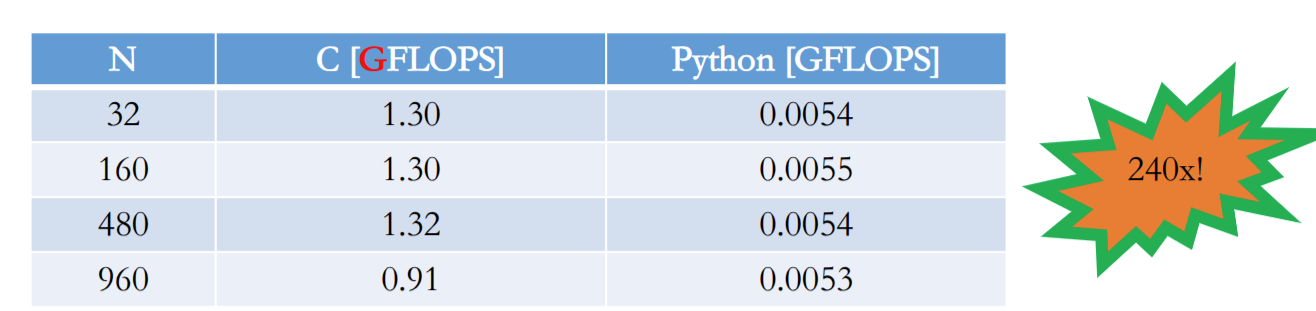

第 13 页：C vs Python

课件给的数据是：C 大概 0.91–1.32 GFLOPS，Python 大概 0.0053–0.0055 GFLOPS，差了约 240 倍。

这一页不要只记“C 比 Python 快”。更重要的是理解差距来源：

1. Python 三重循环解释执行，每次循环开销巨大；
2. C 编译成机器码，循环和浮点操作更直接；
3. C 可以更好利用寄存器、流水线、编译器优化；
4. 但这个 C 版本仍然只是普通 scalar 版本，还没有充分使用 SIMD、多核、cache blocking 等优化。

所以这几页是在铺垫后面的主题： 即使用 C，离硬件峰值性能也还差很远；想继续提升，就得靠并行。

第 14–15 页：为什么需要并行，重要

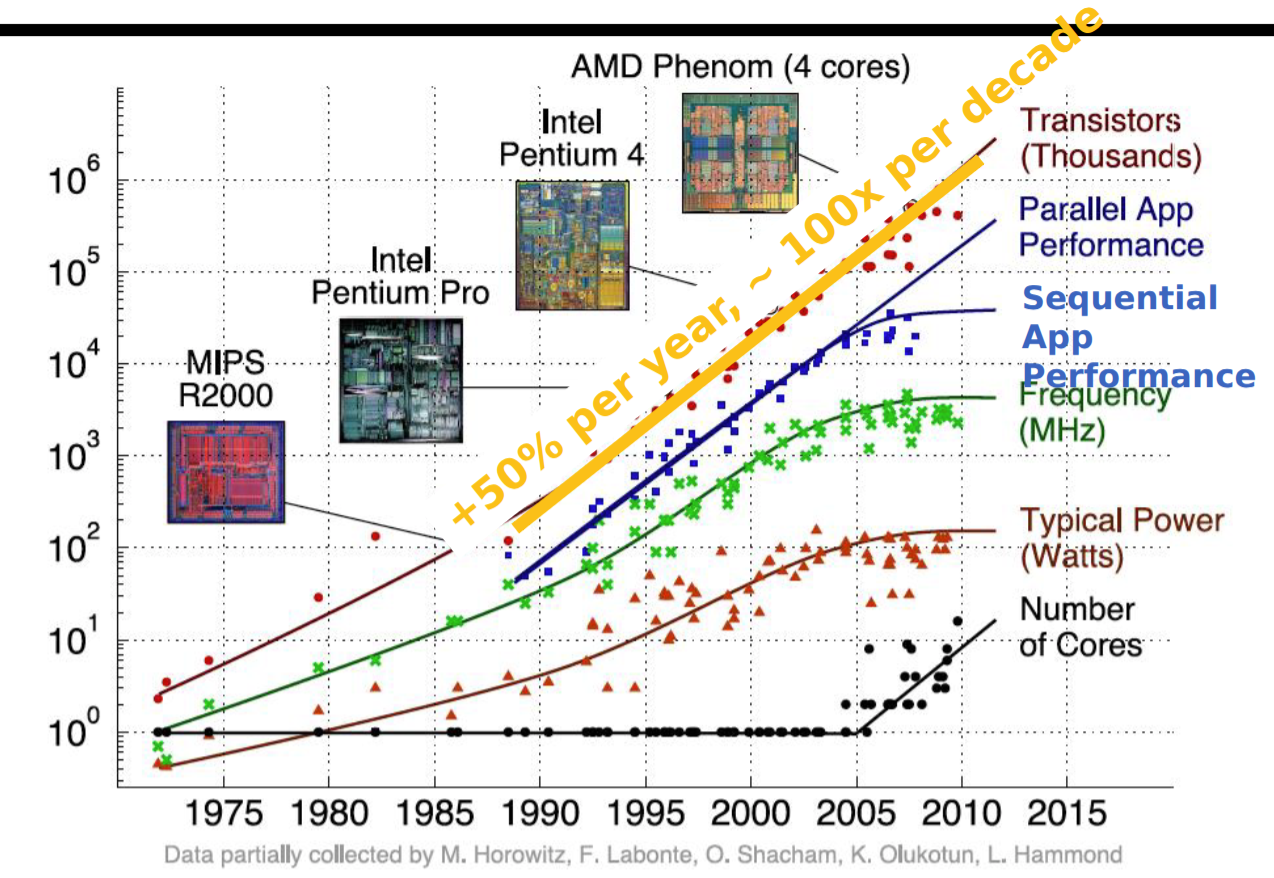

一个大背景：CPU 时钟频率不再持续增加。

以前提升性能有个简单粗暴的方法：提高主频。主频越高，单位时间执行的周期越多。但后来遇到技术和经济问题：散热困难、功耗太高、冷却成本不现实。所以现代处理器不能只靠“把频率拧高”。

课件用了航空公司的类比：飞机最大速度受声速和经济性限制，那要提高运输吞吐量怎么办？不是无限提高单架飞机速度，而是用更多飞机、更大飞机、更多座位。计算机也是类似：单个核心不能无限快，就用更多核心、更多执行单元、更多 SIMD lanes。

第 15 页区分两个概念：

这门课后面关注的是第二个：如何把一个程序拆开并行执行，让它更快完成。

这个区别很重要。比如你一边开微信一边开浏览器，这是 multiprogramming；但把一个矩阵乘法拆给 8 个核心一起算，这是 parallel computing。

第 16–21 页：Amdahl 定律

这是第 1 模块最可能考计算题的地方。

第 16 页：公式本体，必须掌握

Amdahl 定律讨论的是：如果程序中只有一部分能被加速，那么整体能加速多少？

设：

• ($F$)：程序中可以被加速的部分所占比例；
• ($1-F$)：不能被加速的部分；
• ($S_E$)：可加速部分的加速倍数；
• 总加速比：

理解方式很简单： 原来程序总时间看作 1。不能加速的部分还是 ($1-F)$，能加速的部分从 ($F$) 变成 ($F/S_E)$。所以新时间是：

加速比就是：

也就是上面的公式。

第 17 页：例题，必须会

题目：程序一半时间可以加快 2 倍，整体加速多少？

这里：

代入：

所以整体只加速 1.33 倍，不是 2 倍。

这就是 Amdahl 定律最想告诉你的事： 局部优化很猛，不代表整体加速也很猛。不能加速的部分会拖后腿。

第 18–19 页：最大可达到加速，超级重要

如果可加速部分的加速倍数趋近无穷大：

那么：

所以最大加速比是：

课件例子：如果 (F=0.95)，也就是 95% 的程序可以并行化，那么：

注意：这已经是假设可并行部分无限快了，现实中不可能真的无限快。所以 20 倍是理论上限。

课件还给了一个工程妥协：让顺序部分时间和并行部分时间相等：

所以：

当 (F=0.95)：

此时整体加速：

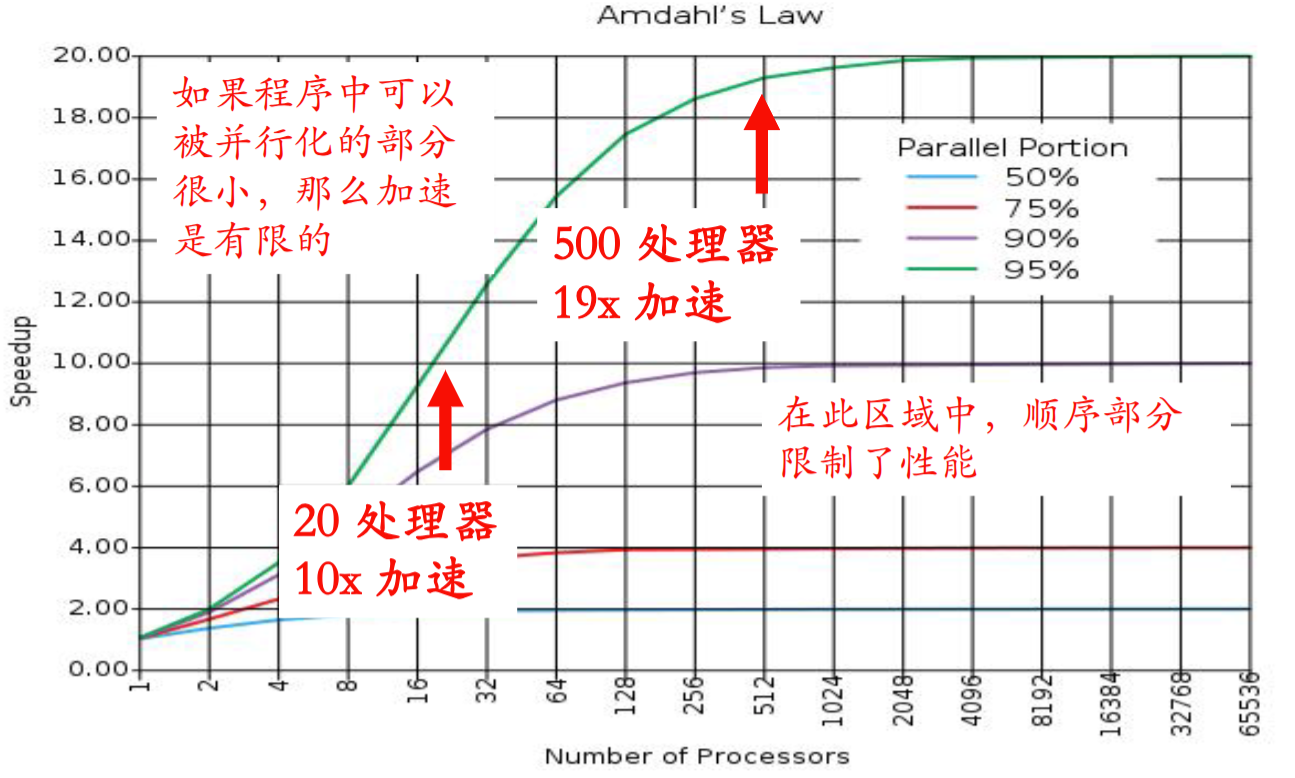

也就是说，把 95% 的部分加速 20 倍，整体只有 10 倍加速。这就是并行系统里很经典的“收益递减”。第 19 页图上的曲线也在表达：处理器越来越多，最后会被顺序部分卡住。

第 20 页：强扩展、弱扩展、负载平衡，重要

这页概念很容易考简答。其实也在讲并行的评价标准

强扩展 Strong Scaling： 问题规模不变，增加处理器数量，看能不能跑得更快。

比如：同一个 ($10000 \times 10000$) 矩阵乘法，用 1 个核、2 个核、4 个核、8 个核分别算，看速度能否对应提升。

弱扩展 Weak Scaling： 每个处理器负责的工作量大致不变，处理器变多时，问题规模也同比例变大。

比如：1 个核心算 (N) 个数据，8 个核心算 (8N) 个数据。如果总时间差不多，说明弱扩展好。

强扩展更难，因为问题总量固定，处理器越多，每个处理器分到的工作越少，但通信、同步、调度开销不会凭空消失。

这页还提到负载平衡 load balancing：每个处理器最好做差不多的工作。如果一个处理器工作量是其他处理器的两倍，大家都要等它，整体速度会被它拖住。这个点后面 OpenMP、线程同步里也会继续出现。

第 21 页：练习题

题目：程序花费 80% 时间在平方根例程中。要让程序整体快 5 倍，平方根例程必须加速多少？

这里：

代入 Amdahl：

也就是：

两边取倒数：

所以：

这要求：

所以答案不是 5、20、500，而是 None of above。因为 80% 可加速时，理论最大加速就是：

要达到这个上限，平方根部分必须无限快，有限倍数都不行。这个题很“阴”，考试很爱出。

第 22 页：并行的类型，框架重要

这页把并行分成硬件和软件两类。

硬件的并行性（Parallelism in Hardware）

• 单处理器中的并行性（Parallelism in a Uniprocessor）
  • 流水线（Pipelining）
  • 超标量（Superscalar）, VLIW 等等
• SIMD 指令，Vector processors，GPUs
• 多处理器（Multiprocessor）
  • Symmetric shared-memory multiprocessors
  • Distributed-memory multiprocessors
  • Chip-multiprocessors a.k.a. Multi-cores
• 多计算机（Multicomputers），又称集群（clusters）

软件中的并行性（Parallelism in Software）

• 指令级并行（Instruction level parallelism） ILP
• 任务级并行（Task-level parallelism）
• 数据级并行（Data-level parallelism） DLP
• 事务级并行（Transaction level parallelism）

这页不用死背所有英文，但要能建立映射：

后面模块基本就是围绕 DLP、ILP、TLP 展开。

第 23–27 页：Flynn 分类，重要

Flynn 分类是按照两个维度分机器：

1. 指令流是单个还是多个；
2. 数据流是单个还是多个。

于是得到四类：

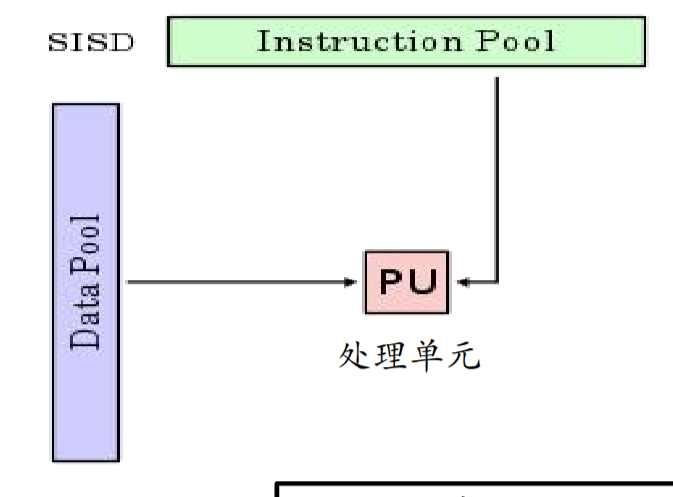

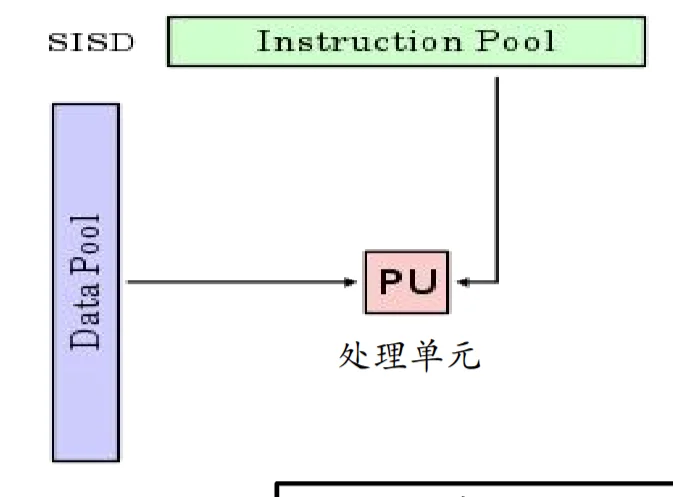

第 23 页：SISD

SISD 是传统顺序计算机：一个指令流处理一个数据流。课件说传统单处理器机器就是 SISD。

注意一个小细节：流水线机器虽然内部多个阶段同时工作，但从程序员视角看，仍然是单一指令流按顺序推进。所以 Flynn 分类里可以把传统流水线处理器看成 SISD。

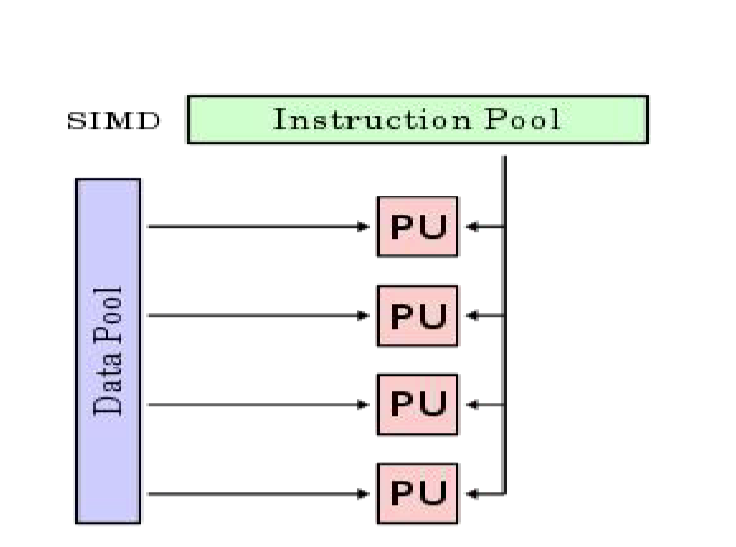

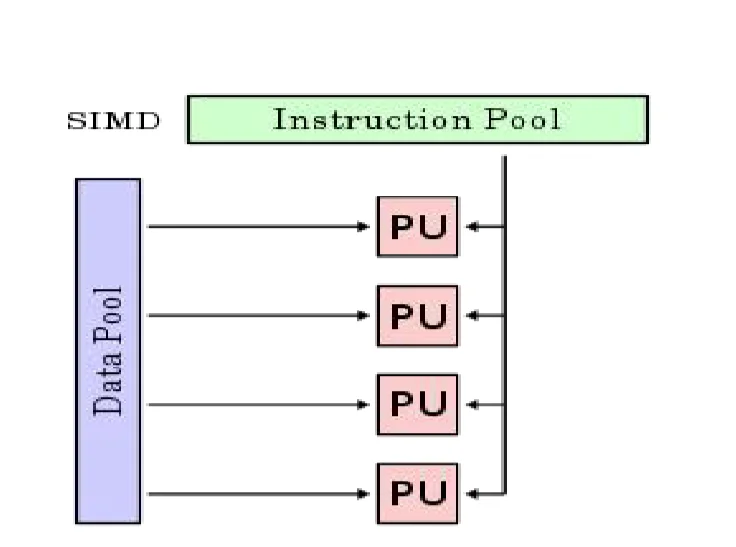

第 24 页：SIMD

SIMD 是本课后面很重要的主题：一条指令，同时处理多个数据。

典型例子：

• Intel SIMD 指令扩展；
• NVIDIA GPU；
• 向量处理器。

比如你要算：

普通 scalar 做法可能要四次加法指令；SIMD 可以一条向量加法指令同时完成多个加法。它对应后面的 数据级并行 DLP。

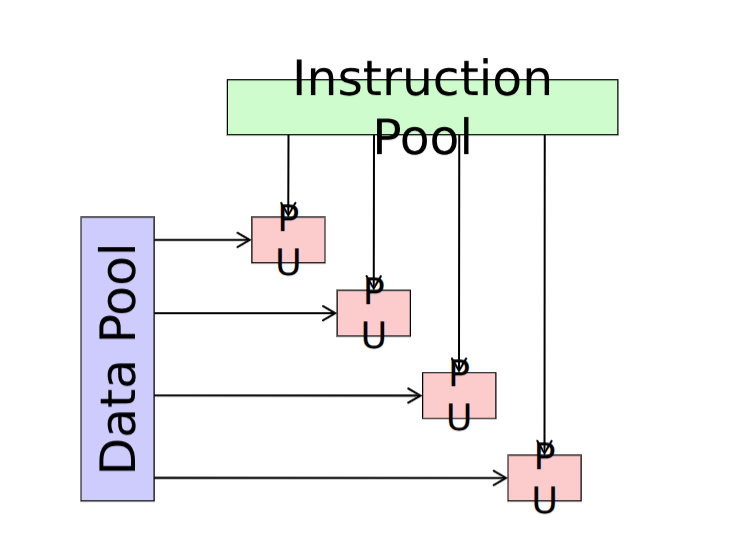

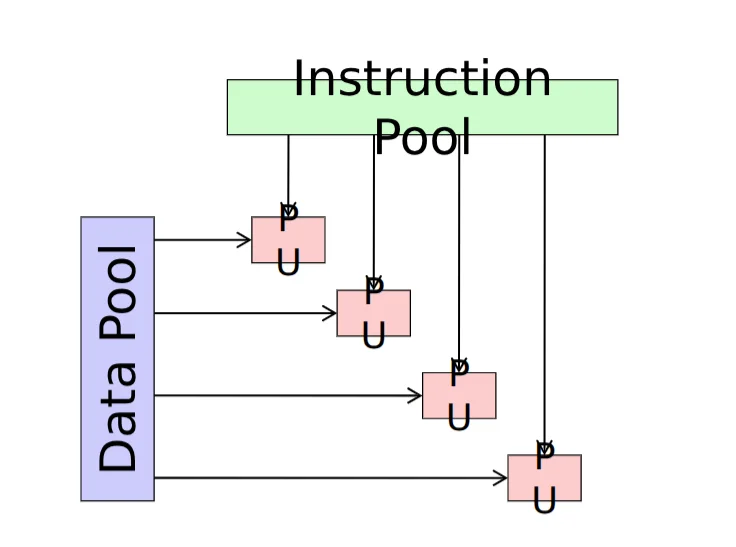

第 25 页：MIMD

MIMD 是多个自主处理器同时执行不同指令，处理不同数据。

典型例子：

• 多核 CPU；
• 多处理器系统；
• 数据中心、仓库级计算机。

它对应后面的 线程级并行 TLP。多个线程可以跑在多个核心上，每个线程有自己的指令序列和状态。

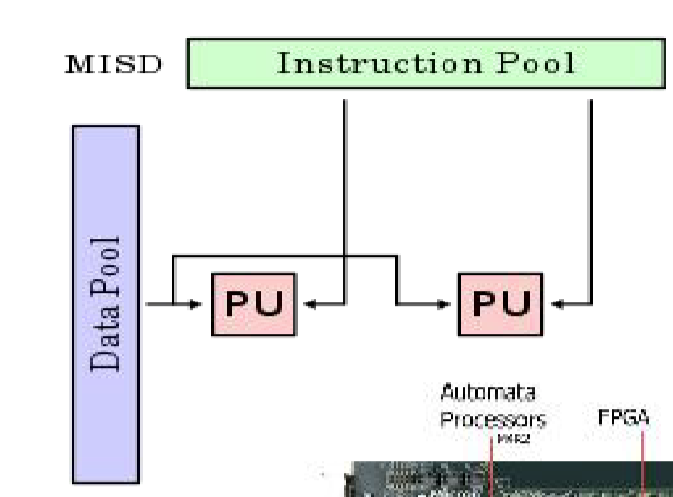

第 26 页：MISD

MISD 是多指令流、单数据流。课件说它没什么应用，本课程不涉及。考试最多让你认一下，不太会深入考。

第 27 页：SIMD + MIMD 最常见，SPMD 要记

课件强调：SIMD 和 MIMD 是现代体系结构中最常见的并行方式，而且通常在同一个系统中同时存在。

比如一台现代电脑：

• 多个 CPU 核心：MIMD；
• 每个核心内部有 AVX/SIMD 指令：SIMD。

所以高性能程序常常是：多线程 + 每个线程内部 SIMD 向量化。

这一页还出现了 SPMD：

SPMD = Single Program Multiple Data，单程序多数据。

意思是：多个处理器/线程运行同一个程序，但处理不同的数据，并通过同步原语协调。

比如 8 个线程都执行同一个矩阵乘法函数，但第 0 个线程算第 0–999 行，第 1 个线程算第 1000–1999 行。这就是 SPMD 风格。

第 28–29 页：应用程序中的并行分类 DLP / ILP / TLP，重要

这两页是前面所有分类的落地版，很适合考试简答。

第 28 页：DLP 和 ILP

1. DLP，Data-Level Parallelism，数据级并行：

• 对应 SIMD；
• 一个指令流同时操作多个数据；
• 适合数组、矩阵、图像、向量计算；
• 限制来自不规则数据访问和内存带宽。

一句话： DLP 是“同样的操作，对很多数据一起做”。

2. ILP，Instruction-Level Parallelism，指令级并行：

一个 PC，一套架构寄存器

• 同时执行多条指令；
• 例如流水线、超标量、乱序执行、VLIW；
• 可以由硬件管理，也可以由编译器管理（VLIW）；
• 限制来自数据依赖和控制依赖，也就是流水线冒险。

一句话： ILP 是“一个线程内部，多条指令能不能重叠执行”。

第 29 页：TLP

TLP，Thread-Level Parallelism，线程级/任务级并行：

• 对应 MIMD；
• 同一个应用程序的多个线程或指令序列并发执行；
• 每个线程有自己的程序计数器 PC 和处理器状态，比如寄存器；
• 限制来自通信、同步开销和算法特性。

一句话： TLP 是“把一个程序拆成多个线程/任务同时跑”。

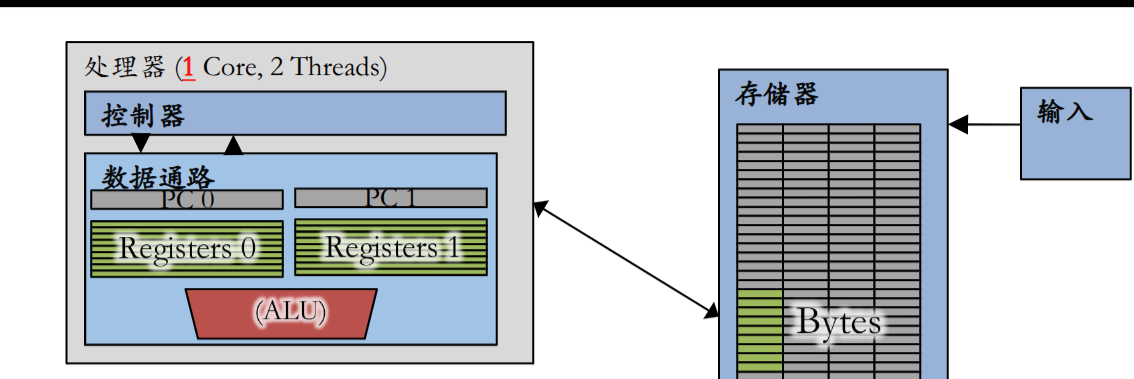

第 29 页还区分了几个概念：

最容易混的是： 多核 ≠ 超线程。

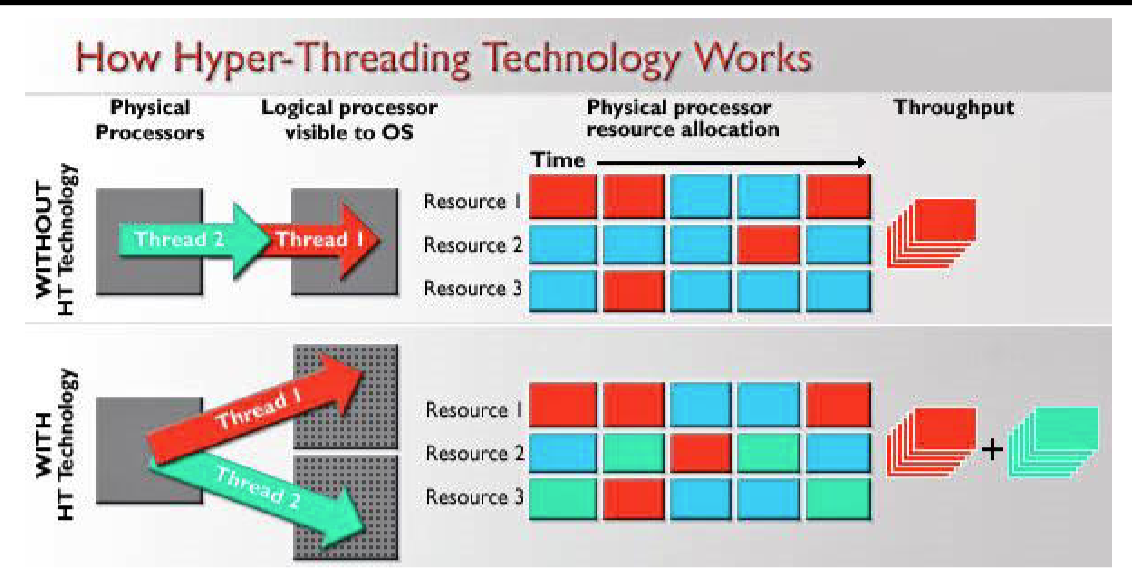

多核是有多个真实核心；超线程是一个核心伪装成多个逻辑 CPU，用来提高资源利用率，但不是性能直接翻倍。

第 2 模块：数据级并行 DLP / SIMD

继续讲第 2 模块：数据级并行 Data Level Parallelism，约第 30–60 页。这一块是本课件的核心之一，主线很清楚：

SIMD 是什么 → AVX 怎么用 → 为什么没达到理论峰值 → 用loop unrolling 和 blocking 继续优化 → GEMM 为什么这么写。

第 30–34 页：SIMD 背景，略讲但要知道

第 31 页：SIMD 应用和实现，重要度中等

课件列了 SIMD 的典型应用：

实现方面包括：

• x86；
• ARM；
• RISC-V vector extensions。

什么样的程序适合 SIMD？数据规则、操作相同、循环独立、内存访问连续的程序最适合 SIMD。

第 32–34 页：SIMD 发展和 CPU 特性，略讲

第 32 页说第一个 SIMD 扩展可以追溯到 MIT Lincoln Labs TX-2，1957。这个历史不用背。

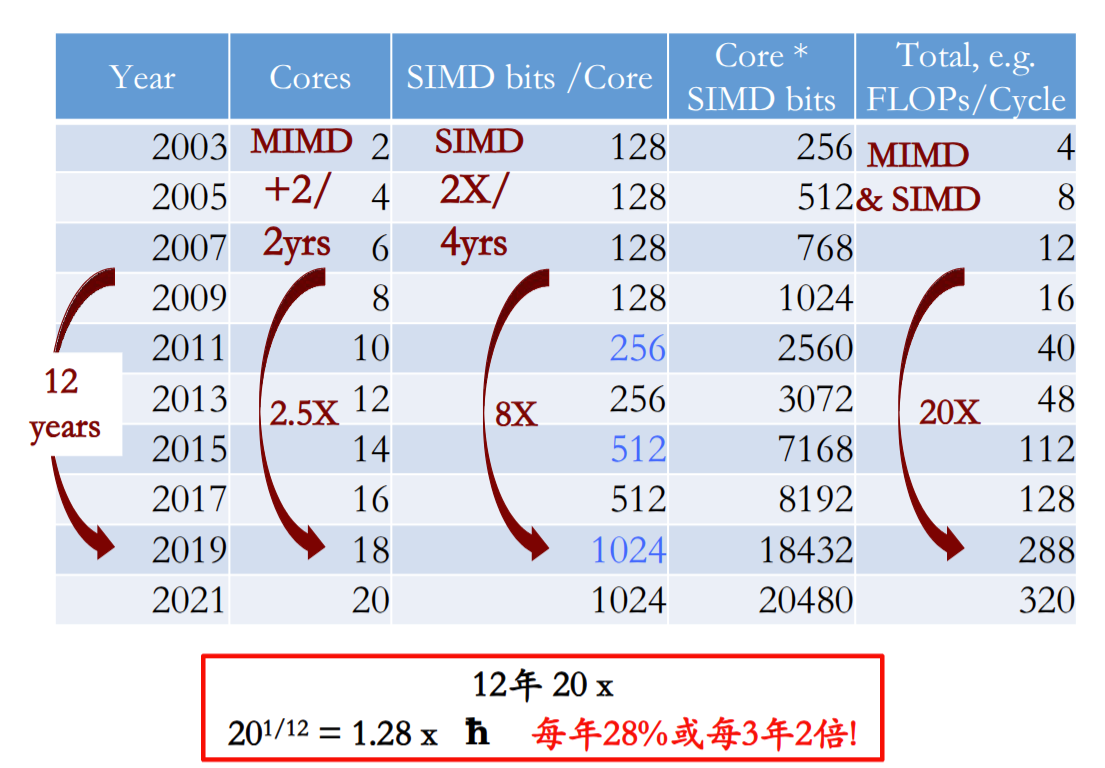

第 33 页展示 x86 SIMD 的演进：MMX、SSE、SSE2、SSE3、SSE4、AVX。主线是：

新指令 + 更宽寄存器 + 更多寄存器 = 更多并行性。

第 34 页用一台 i7-5557U 做例子，列出 CPU 支持的特性，比如 FPU、SSE、SSE2、SSE3、SSE4.1、SSE4.2、AVX、AVX2、FMA 等。重点不是背这些字符串，而是看懂：现代 CPU 内部已经有很多 SIMD/浮点加速硬件

第 35–37 页：SIMD 寄存器、数据类型、向量模式

这三页是 SIMD 概念的基础，建议认真看。

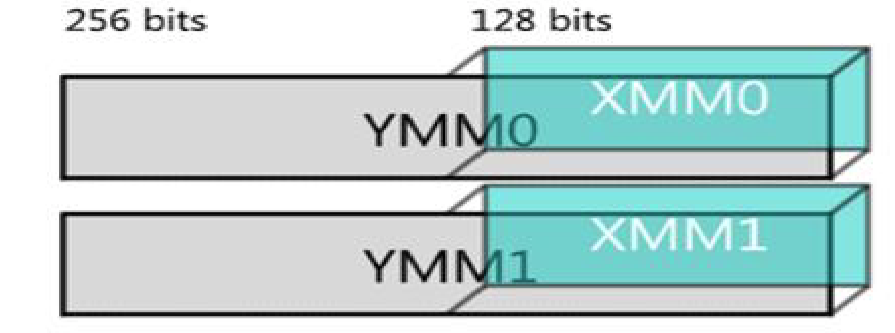

第 35 页：SIMD Registers

课件展示了 x86 SIMD 寄存器：

• XMM：128-bit；
• YMM：256-bit；
• YMM 的低 128 bit 可以看成对应的 XMM；
• 图里有 YMM0 到 YMM15。

可以这么理解：

普通标量寄存器像一个小盒子，一次放一个 double。 SIMD 寄存器像一个长盒子，一次能放多个 double 或 float。

比如 AVX 的 256-bit YMM 寄存器：

• 一个 double 是 64 bit；
• 所以 256 bit 可以放：

也就是 4 个 double。

如果是 float，一个 float 是 32 bit：

所以可以放 8 个 float。

这就是为什么 AVX 对 double 理论上能有接近 4 倍的数据并行度。

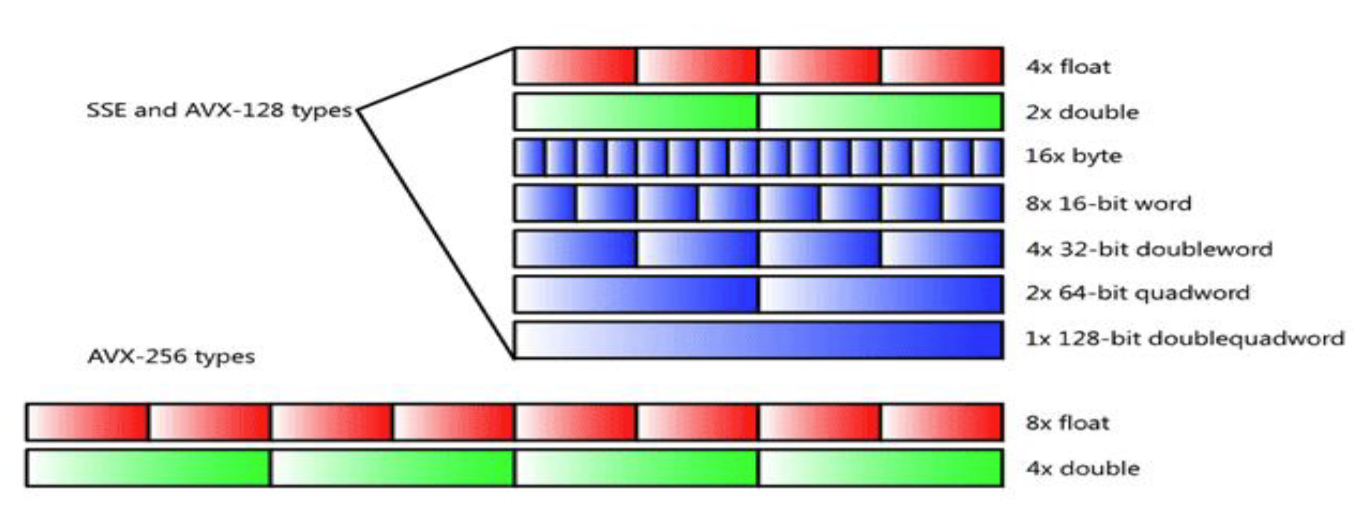

第 36 页：SIMD Data Types

这一页说明同样长度的 SIMD 寄存器可以按不同数据类型解释。

128-bit SSE/AVX-128 可以装：

• 4 个 float；
• 2 个 double；
• 16 个 byte；
• 8 个 16-bit word；
• 4 个 32-bit doubleword；
• 2 个 64-bit quadword。

256-bit AVX 可以装：

• 8 个 float；
• 4 个 double。

现在还有 AVX-512，可以进一步扩展到 512-bit。对 double 来说：

所以 AVX-512 一条向量指令可以处理 8 个 double。

比如：

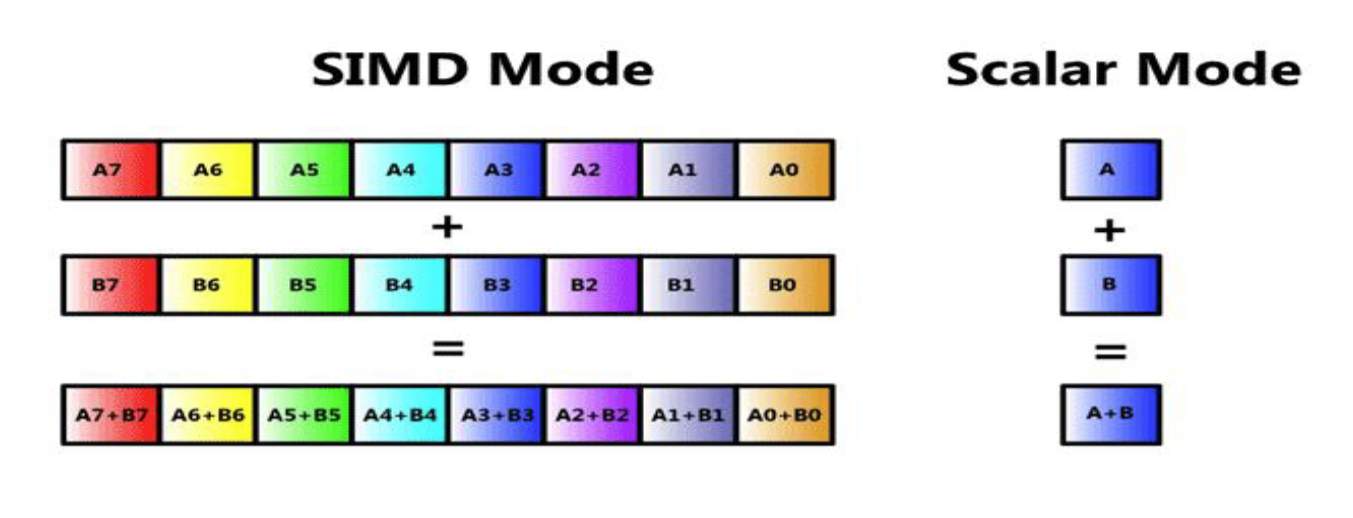

第 37 页：SIMD Vector Mode，必须理解

这页用图对比了 SIMD mode 和 scalar mode。

标量模式：

一次只算一个。

SIMD 模式：

结果是：

也就是说，每个 lane 独立做同一种操作。

这里有个关键词：lane。 一个 SIMD 向量可以看成多条 lane，每条 lane 存一个数据元素。SIMD 指令会对每条 lane 做同样的运算。

SIMD 的本质是一条指令控制多个数据通道，每个通道执行相同操作，从而利用数据级并行。

第 38–42 页：为什么用 Intrinsics

第 38 页：问题：编译器不一定能自动生成 SIMD

课件说，大部分编译器不能总是自动生成很好的 SIMD 代码。原因是编译器需要确认很多事情：

• 循环之间有没有数据依赖；
• 指针是否别名 alias；
• 内存是否对齐；
• 分支是否规则；
• 数据访问是否连续。

所以有时需要程序员直接写 SIMD 代码。

直接写汇编太痛苦，x86 指令太多，所以课件引出一个折中方案：

用 C 的 intrinsics 直接访问 SIMD 寄存器和指令。

Intrinsics 可以理解成“长得像 C 函数的汇编指令包装器”。 它比汇编好写，但仍然非常接近硬件。

第 39 页：AVX 数据类型，重要

课件列了一些 AVX intrinsic 类型：

这里最重要的是：

__m256d

它表示一个 256-bit 的向量寄存器，可以装 4 个 double。

后面矩阵乘法里会用它一次计算 4 个 double 的乘加。

第 40–41 页：AVX 命名法和 _mm256_mul_pd

第 40 页讲命名法，不用全背，但几个后缀要看懂：

比如：

_mm256_mul_pd(a, b)

可以拆开看：

• _mm：Intel intrinsic；
• 256：操作 256-bit 向量；
• mul：乘法；
• pd：packed double。

所以它的意思是： 对两个 256-bit double 向量做逐元素乘法。

如果 a 和 b 各有 4 个 double：

那么：

第 41 页还给出一个性能信息：mul_pd 一条指令可以做 4 个并行乘法，并且某些架构上吞吐率可以达到 每周期 2 条指令，CPI = 0.5。这个后面会用来算理论峰值。

第 42 页：原始双精度吞吐量，重要

课件用 i7-5557U 算峰值：

计算方法是：

所以峰值是：

注意，这只是理想上限。后面实际 dgemm 远低于这个数，说明限制性能的不只是浮点运算单元。

第 43–45 页：向量化矩阵乘法，重要

这几页开始把 SIMD 用到之前的矩阵乘法 dgemm 上。

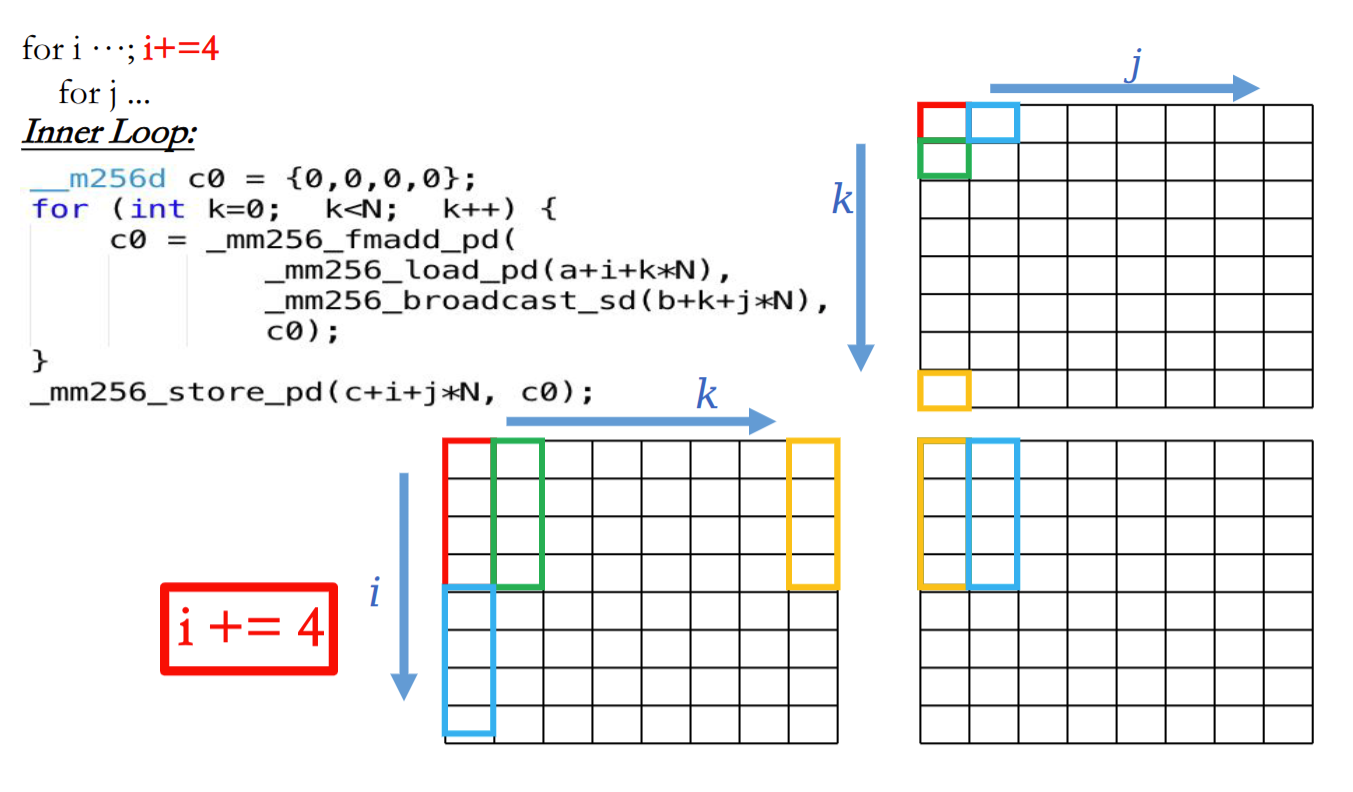

第 43–44 页：Vectorized Matrix Multiplication，必须懂

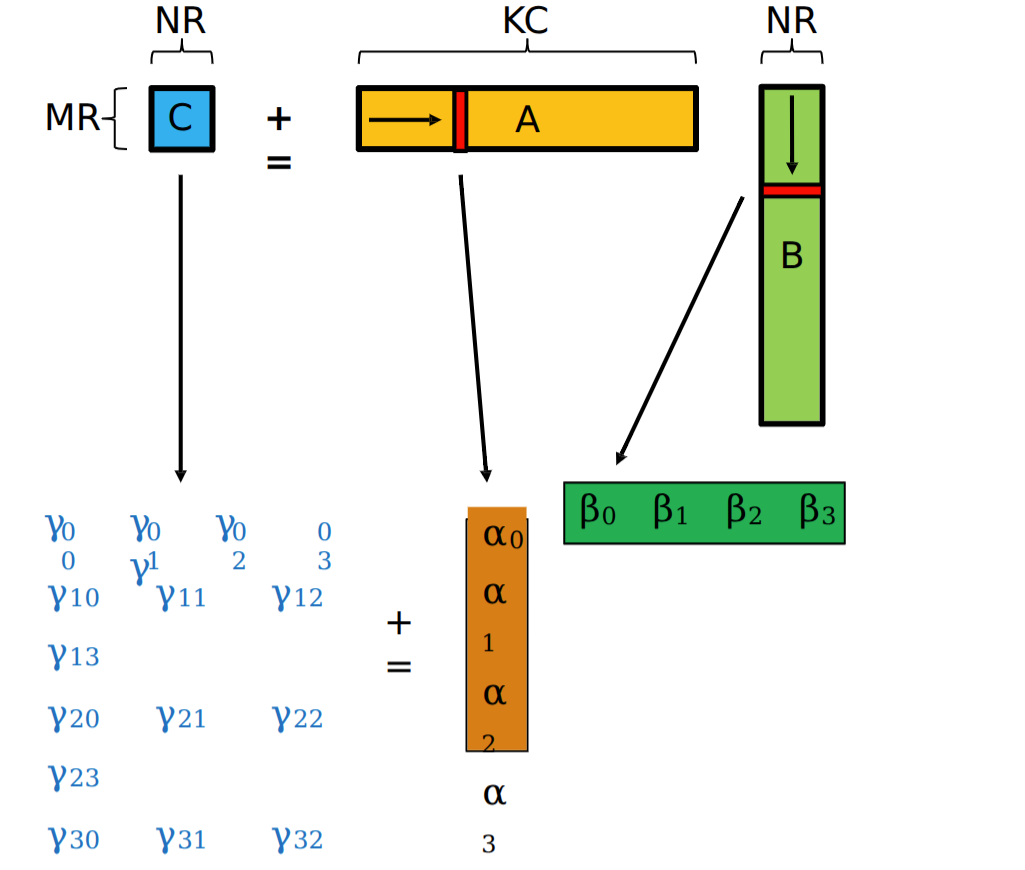

原来的 scalar dgemm 一次算一个 ($C_{ij}$)。 现在 AVX 一次能放 4 个 double，所以改成一次算 4 个 C 元素。

课件里的外层循环变成：

for (int i = 0; i < N; i += 4)

也就是 (i) 每次加 4。

核心思想是：一次计算：

也就是同一列 (j) 上连续 4 行的结果。

内层大致是：

__m256d c0 = {0,0,0,0};

for (int k = 0; k < N; k++) {
    c0 = _mm256_add_pd(
            c0,
            _mm256_mul_pd(
                _mm256_load_pd(a + i + k*N),
                _mm256_broadcast_sd(b + k + j*N)
            )
         );
}

_mm256_store_pd(c + i + j*N, c0);

这里每个 intrinsic 的作用：

这个写法非常妙： A 取的是一段连续的 4 个元素：

B 取的是一个标量：

然后广播成：

再相乘，相当于一次更新 4 个 C 元素：

也就是把A的前四行和B的第一列，先一起乘加运算之后得到前四个C

这就是 SIMD 在矩阵乘法里的典型用法。

第 45 页：向量化性能，重要

课件给出性能表：

单位是 GFLOPS。

可以看到 AVX 大约带来 4 倍左右加速。这很合理，因为 AVX-256 一次能处理 4 个 double。

但问题来了：理论峰值是 24.8 GFLOPS，实际 AVX 只有 3.6–5.5 GFLOPS。 所以第 45 页的结论是：

SIMD 已经让程序变快了，但还远没榨干硬件。

这就引出后面的两个瓶颈：流水线冒险和内存层次结构。

第 46–49 页：流水线冒险与循环展开，重点

第 46–47 页：为什么没到 25 GFLOPS

第 46 页直接问：为什么没有接近 25 GFLOPS？

可能原因：

• cache；
• hazard，流水线冒险。

第 47 页用 intrinsic guide 里的 mul_pd 信息暗示一个点：浮点指令有 latency 和 throughput。

这两个词很关键：

比如 mul_pd latency 是 5，throughput 可以很好。 这意味着：单条乘法结果要 5 个周期后才能用，但如果有足够多互不依赖的乘法，流水线可以不断塞满。

问题是 dgemm 里有这种依赖：

c0 = c0 + something;
c0 = c0 + something_else;
c0 = c0 + ...

每次都依赖上一次的 c0，这叫 loop-carried dependency，也就是循环携带依赖。 下一次加法要等上一次 c0 算完，所以流水线容易空转。

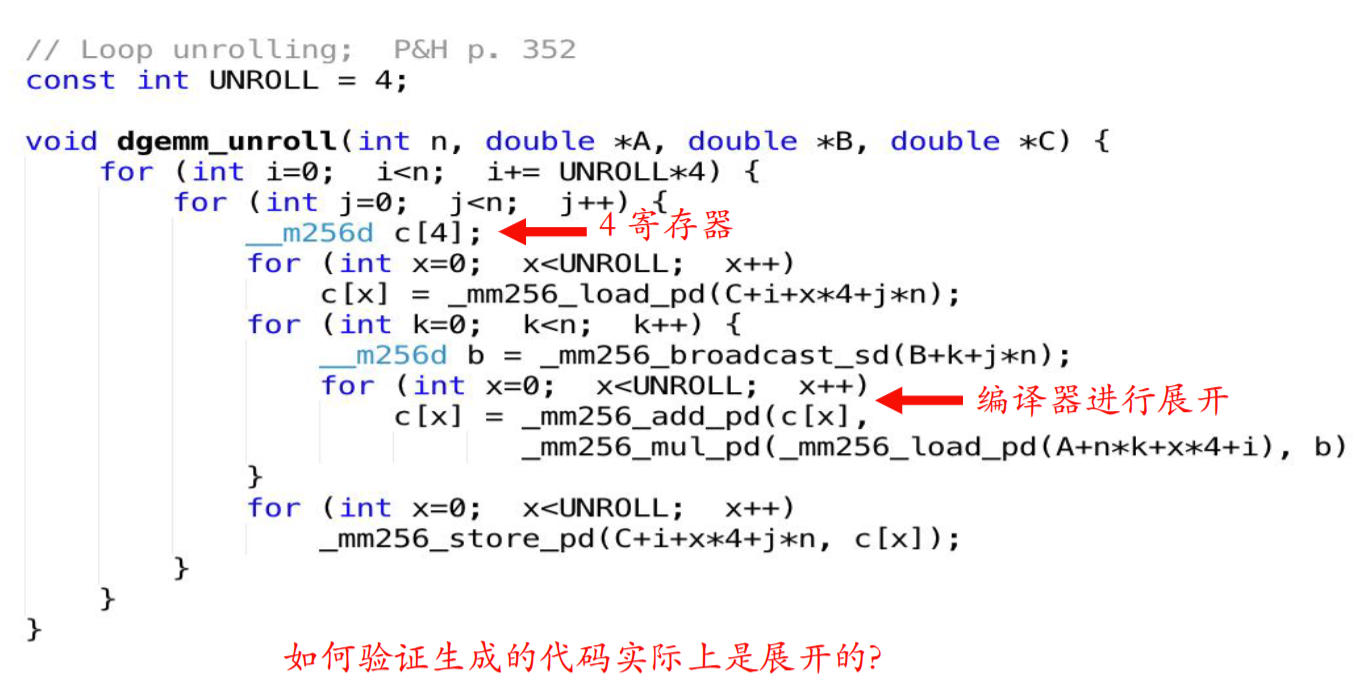

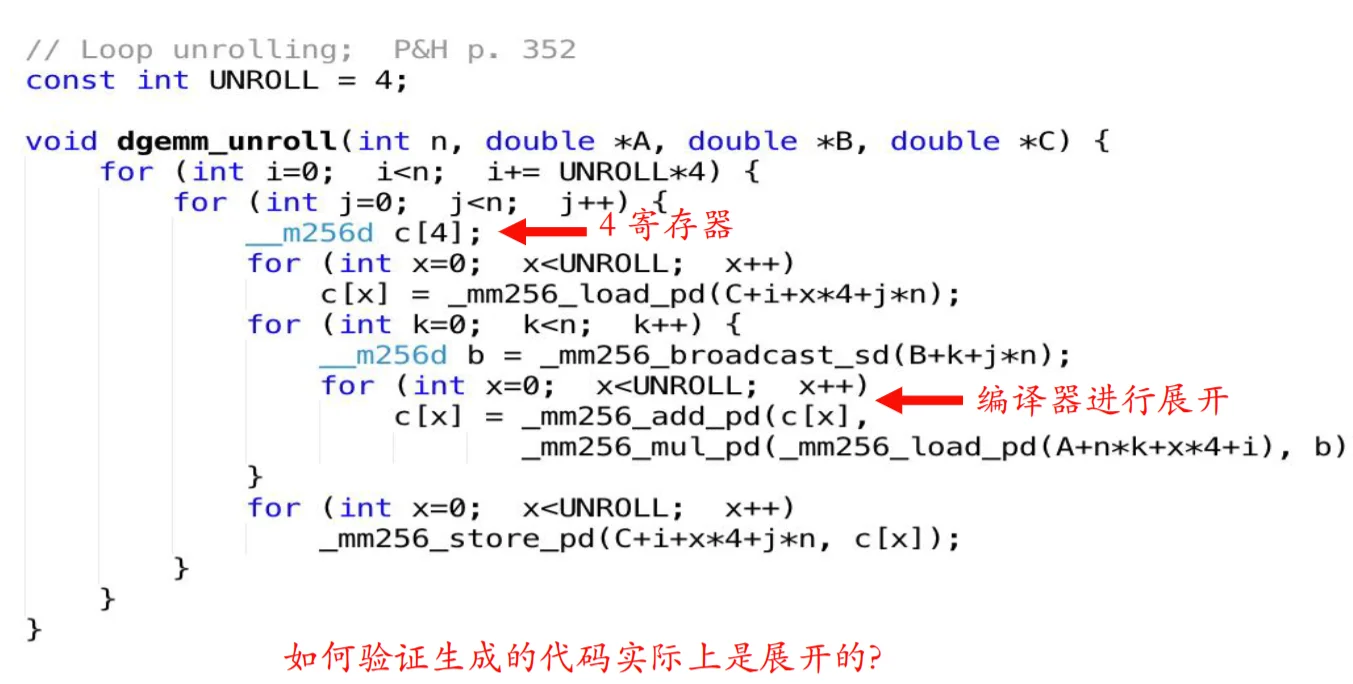

第 48 页：Loop Unrolling

循环展开的核心目的：

制造多个独立的累加器，减少对同一个 c0 的连续依赖，让流水线有活干。

课件中 UNROLL = 4 （4-way 展开通常是一个比较温和的折中），并使用：

__m256d c[4];

也就是 4 个向量寄存器同时累加。

可以把原来的：

c0 += ...
c0 += ...
c0 += ...

变成类似：

c0 += ...
c1 += ...
c2 += ...
c3 += ...

这样 c0、c1、c2、c3 之间互不依赖，CPU 可以把它们穿插执行，隐藏 latency。（类似流水线思想）

这就是循环展开的本质：

不是减少总计算量，而是改变指令依赖结构，提高流水线利用率。

第 48 页还问“如何验证生成的代码实际上是展开的？” 答案一般是看编译器生成的汇编代码，检查循环体是否出现多个独立累加寄存器/多组重复指令。

第 49 页：循环展开性能，重要

课件性能表：

可以看出 unroll 后性能大幅提升，尤其 (N=160) 时到 19.70 GFLOPS，已经接近 24.8 GFLOPS 的理论峰值。

但 (N=960) 时只有 6.91 GFLOPS，又掉下来了。

这说明： 小/中等矩阵时，主要瓶颈可能是流水线利用率； 大矩阵时，主要瓶颈逐渐变成 cache/memory。

第 50–55 页：内存访问与 Blocking（缓存分块）

这几页是性能优化的第二个核心：不是算得不够快，而是数据喂不够快。

第 50 页：FPU vs Memory Access，重要

课件先做了一个理想分析。

矩阵乘法浮点运算数：

因为有 (N^3) 次乘法和 (N^3) 次加法。

如果理想情况下 A、B、C 每个元素只从内存访问一次，那么内存访问量大约是：

于是运算访存比：

这个 (q) 越大越好，表示每次内存访问能换来很多计算。

按这个理想模型，矩阵越大，(q) 越大，应该越适合高速计算。 但现实马上打脸。

第 51 页：但是内存被反复访问，必须懂

第 51 页指出，在实际内层循环里：

for (int k = 0; k < N; k++) {
    c0 = c0 + load(A) * broadcast(B);
}

每次循环大致有：

• 2 个浮点操作：乘法 + 加法；
• 2 个加载：加载 A，加载 B。

所以：

也就是说，实际代码没有达到理想的 ($\frac{2}{3}N$)，因为 A、B 的元素被反复从内存层次中取出来，数据复用没有做好。

理论上矩阵乘法计算密度很高，但朴素实现会重复访存，导致实际性能受内存层次限制。

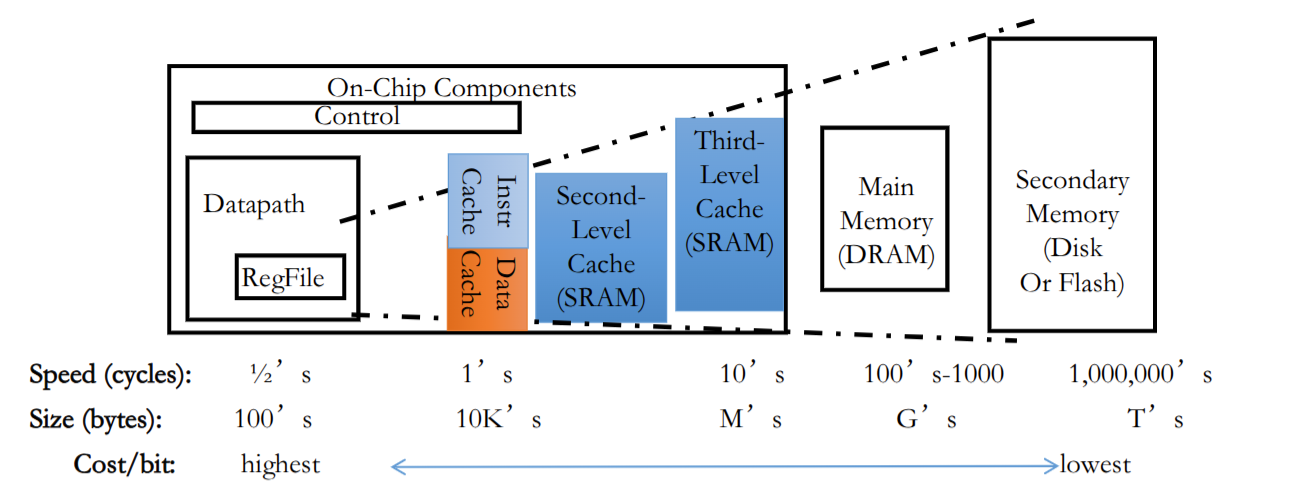

第 52 页：存储器层次结构，重要

课件展示了典型存储器层次：

优化矩阵乘法的关键就是：

让经常重复使用的数据尽量待在 register/cache 里，而不是每次都去 DRAM 拿。

这就是 blocking 的动机。

第 53–54 页：Blocking

第 53 页给出 blocking 的定义：

重新排列代码，使已经加载到 cache 里的值被多次使用，从而减少慢速 DRAM 访问。

普通矩阵乘法像是：

for i
  for j
    for k
      C[i][j] += A[i][k] * B[k][j];

blocking 的思路是不要一次看整个矩阵，而是分成小块：

for sj in blocks
  for si in blocks
    for sk in blocks
      do_block(si, sj, sk);

每次处理一个小块，让 A 的一小块、B 的一小块、C 的一小块尽量留在 cache 里。

第 55 页：Blocking 性能，重要

课件性能表：

非常关键的观察：

• 对小矩阵，blocking 提升不算特别夸张，因为本来就可能放得进 cache；
• 对大矩阵，blocking 提升明显，(N=960) 从 unroll 的 6.91 提升到 15.82；
• 说明大矩阵的主要瓶颈是内存层次，而不是浮点硬件本身。

所以这个模块的优化路线可以总结成：

分别解决：

第 56–59 页：GEMM 的真实高性能实现，略中带重点

最后讲 GEMM，想把前面 SIMD、AVX、loop unrolling、blocking 这些零散优化串成一个完整故事

第 56 页：GEMM 和阻塞算法

GEMM 是：

General Matrix-Matrix Multiplication，一般矩阵-矩阵乘法。

形式通常是：

课件提到阻塞算法变体，最快的通用实现来自类似 GotoBLAS 这样的高性能库。

这里要抓住一句话：

真正高性能的 GEMM 不是简单三层循环，而是围绕存储器层次做多级 blocking。

第 57–58 页：多级存储器层次 + GEMM 循环

第 57 页的图说明了优化 GEMM 会把数据分层处理：

• 主存里有完整 A、B、C；
• cache / shared memory 里放 packed A、packed B；
• register 里放正在计算的小块；
• 微内核 micro-kernel 负责最核心的小矩阵计算。

第 58 页展示了 GEMM 的多层循环。大概可以理解成：

高性能 GEMM 会针对 register、L1、L2、L3 分别设计块大小，使数据在每一层都尽可能复用。

“packed A/B”的意思是把矩阵块重新排列成更连续、更适合 SIMD 加载的形式。代价是多一次打包，但收益是后续计算更快、cache 更友好。

第 59 页：Micro-Kernel

第 59 页展示 micro-kernel 计算。核心是： 一次不是只算一个 ($C_{ij}$)，而是算一个小块 ($M_R \times N_R$) 的 C。

比如一次算 ($4 \times 4)$ 的 C 小块。 A 提供一列/一小块，B 提供一行/一小块，然后做 outer product 更新整个 C 小块。

下一页是详细解读

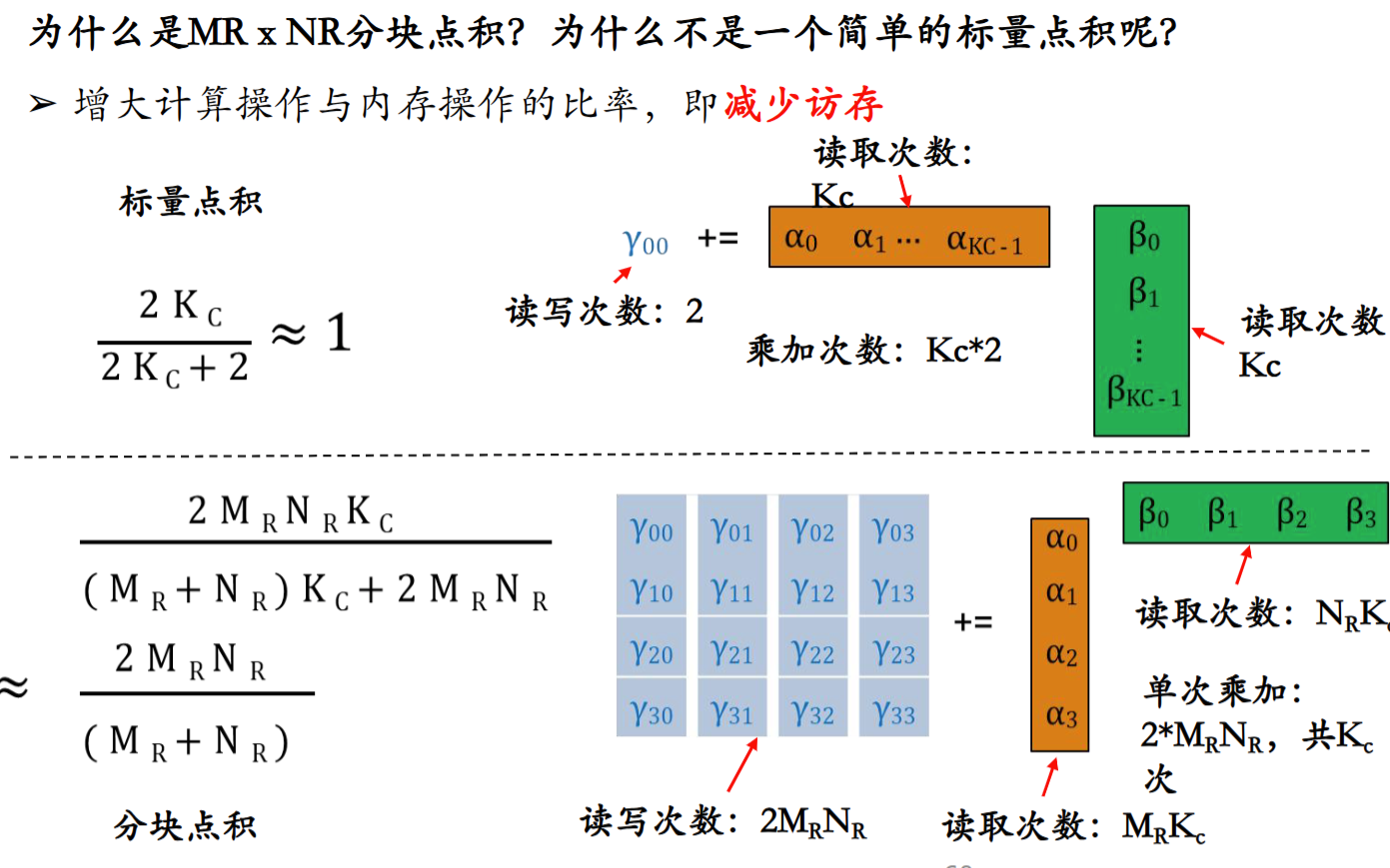

第 60 页：标量点积 vs 分块外积，重点，非常可能考

这一页很有价值，它回答：

为什么 GEMM 微内核要算 ($M_R \times N_R$) 的小块，而不是简单算一个标量点积？

标量点积：一次只算一个 C 元素

比如算：

乘加次数：

读取次数大约：

再加上 C 的读写 2 次，所以运算访存比大约：

也就是每次访存换来的计算不多。

分块外积：一次算 ($M_R \times N_R$) 个 C 元素

分块外积一次更新一个 C 小块，比如 ($4 \times 4$)。

计算量：

访存量大约：

$(M_R + N_R)K_C + 2M_RN_R$ （2的原因是读一次写一次）

所以运算访存比：

当 ($K_C$) 比较大时，可以近似为：

如果 ($M_R=N_R=4$)，那么：

这比标量点积的约 1 好很多。

结论：

分块外积通过一次加载 A 和 B 的小块，更新多个 C 元素，提高了计算操作与内存操作的比率，也就是减少访存压力。

为什么高性能 GEMM 使用 register blocking / outer product micro-kernel，而不是普通 dot product？

可以答：

因为外积形式能复用加载到寄存器/cache 的 A、B 数据，一次更新多个 C 元素，提高 arithmetic intensity，减少慢速内存访问，从而更接近浮点硬件峰值性能。

第 3 模块：指令级并行 ILP

继续讲下一板块：第 3 模块——指令级并行 ILP，约第 61–89 页。

这一块比上一块 SIMD 更“体系结构味”。不用每个 IA-64 细节都死磕，考试重点主要是：

ILP 是什么 → VLIW 是什么 → 编译器怎么调度 → loop unrolling / software pipelining → trace scheduling → 为什么 VLIW/Itanium 没成功。

第 61–63 页：ILP 总览，重要

第 61 页：标题页

进入 Instruction Level Parallelism，指令级并行。

ILP 是在同一个线程/程序内部，让多条互不依赖的指令同时执行。

第 62 页：ILP 的硬件/软件设计空间，略中带重要

谁来负责发现和利用指令之间的并行性？

大概有两条路线：

这页不用背图，但要抓住一个核心对比：

超标量 Superscalar：硬件聪明。VLIW：编译器聪明。

超标量处理器会在运行时检查依赖、乱序发射、动态调度。VLIW 则把并行性显式写进指令字里，硬件相对简单，但编译器压力巨大。

本章主要讲的是编译器角度的静态调度

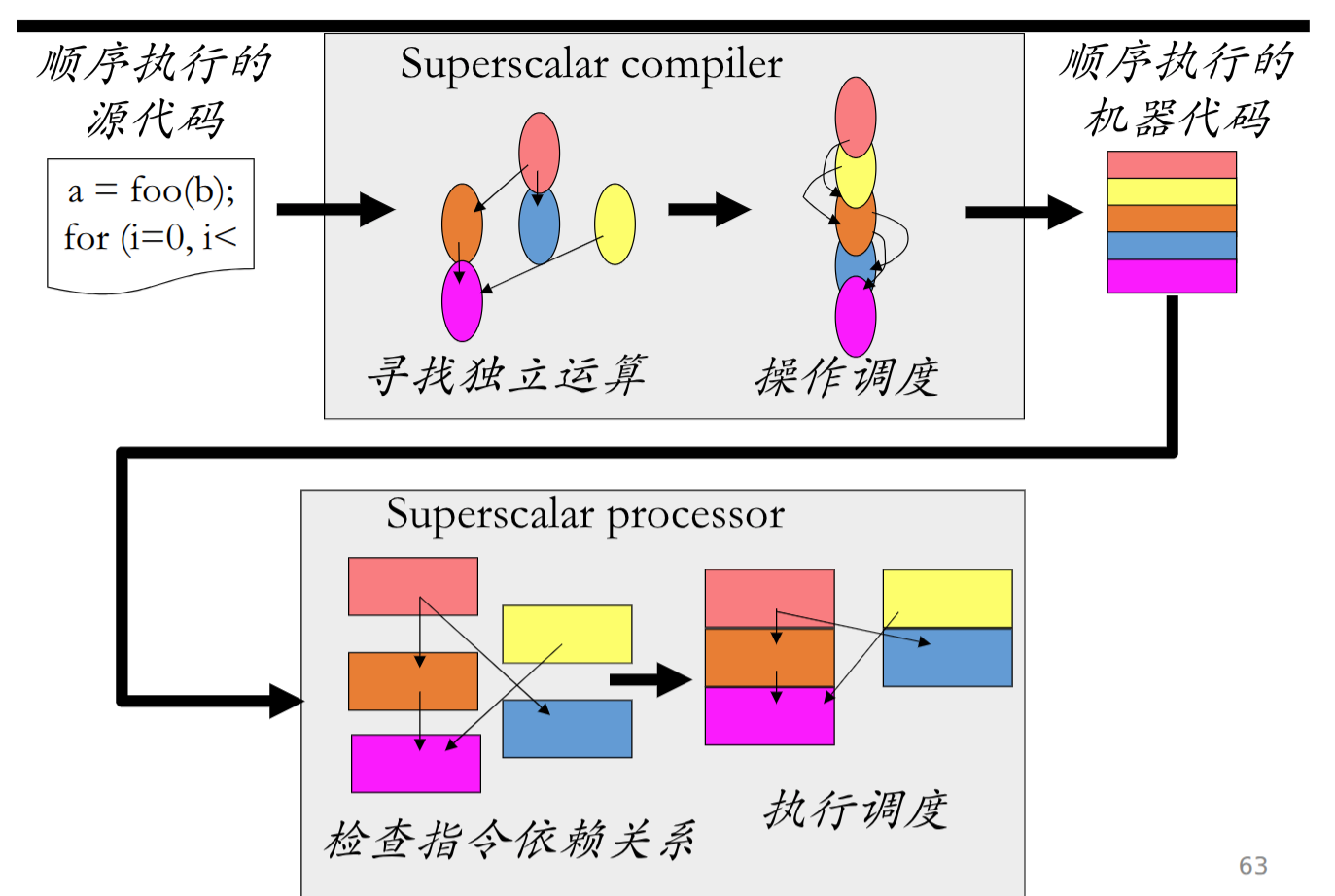

第 63 页：顺序 ISA 瓶颈（从超标量处理器的角度）

传统 ISA 是顺序机器代码：程序看起来是一条条指令排队执行。 但处理器内部其实想问：

有没有一些指令其实互不依赖，可以一起做？

第 63 页把流程分成两部分：

1. Superscalar 编译器：寻找独立运算、做操作调度；
2. Superscalar processor：运行时检查依赖关系、执行调度。

所以顺序 ISA 的问题是：机器码本身没有显式告诉硬件“这几条可以并行”，硬件需要自己猜、自己检查、自己调度，复杂度很高。

第 64–66 页：VLIW，核心概念，必须掌握

第 64 页：VLIW 是什么，最重要

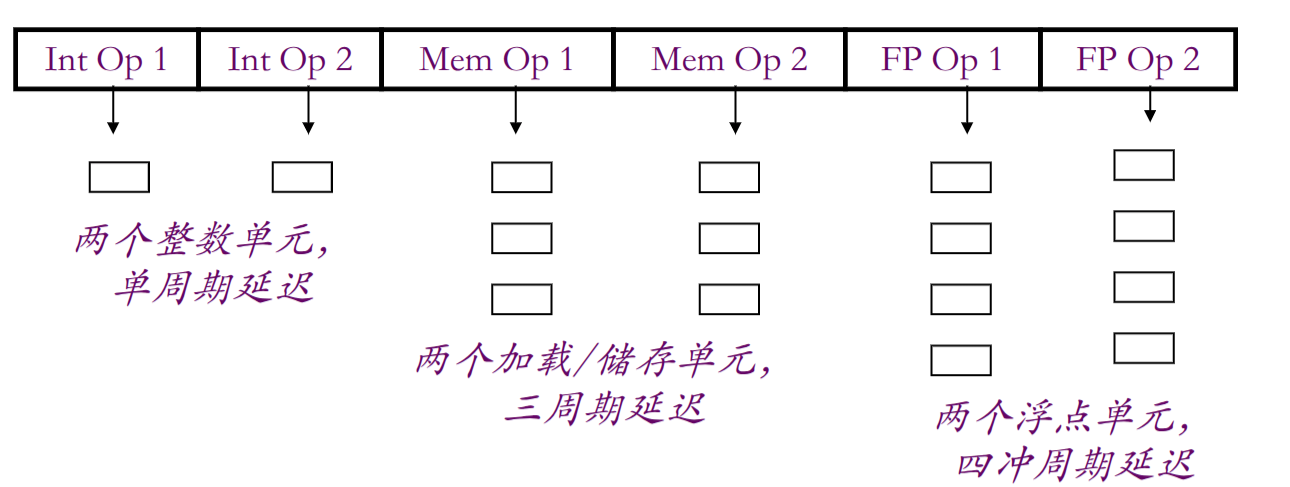

VLIW = Very Long Instruction Word，超长指令字。

它的想法很直接： 把多个操作打包到一条很长的指令里，每个槽位对应一个固定功能单元。

也就是说，一条 VLIW 指令里面可能同时包含多个操作。硬件看到这一整条长指令，就把里面的多个操作同时发给不同功能单元执行。课件强调 VLIW 会把多个操作打包到一条指令中，每个槽对应固定功能，并假设操作延迟是恒定的。

这和 superscalar 的区别非常关键：

VLIW编译器的压力大，VLIW 架构希望编译器已经安排好

• 指令内的并行度 → 没有交叉操作的RAW（read after write）检查
• 在数据准备好之前不使用数据 → 无数据联锁

第 65 页：早期 VLIW 机器

这一页是历史背景：

• FPS AP120B；
• Multiflow Trace；
• Cydrome Cydra-5。

你只要知道：VLIW 不是 Intel Itanium 才出现的，它之前已经在科学计算、DSP、阵列处理器等场景尝试过。

其中 Cydra-5 的 rotating register file，旋转寄存器文件 后面 IA-64 还会讲。

第 66 页：VLIW 编译器职责，重要

VLIW 的编译器要做三件事：

1. 调度操作，让并行执行最大化；
2. 保证同一条 VLIW 指令内部的操作确实能并行；
3. 避免数据冒险，必要时插入显式 nop。

这里的 nop 是 no operation，空操作。

比如一个结果要 4 个周期后才能用，但下一条马上要用它，编译器就得插入空槽或安排别的无关指令填进去。否则硬件不会像复杂超标量那样帮你兜底。

VLIW 把动态调度压力从硬件转移到编译器，编译器必须静态发现并行性、安排功能单元、避免数据冒险和结构冒险。

第 67–71 页：循环展开与软件流水线，最重要

这几页是本模块最有价值的部分，建议认真看。

第 67 页：普通循环执行，必须懂

例子：

for (i = 0; i < N; i++)
    B[i] = A[i] + C;

编译后大概是：

loop:
    fld  f1, 0(x1)      // load A[i]
    add  x1, 8          // A 指针加 8
    fadd f2, f0, f1     // A[i] + C
    fsd  f2, 0(x2)      // store B[i]
    add  x2, 8          // B 指针加 8
    bne  x1, x3, loop   // 判断循环

课件调度后给出的效果是：

也就是 8 个周期才完成 1 个浮点加法。 这很浪费，因为功能单元很多时候是空着的。

为什么浪费？因为单次循环里指令太少，load、fadd、store、branch 之间还有延迟和依赖，很难把所有功能单元填满。

第 68 页：Loop Unrolling，循环展开

循环展开就是一次处理多个迭代。

原来：

for (i = 0; i < N; i++)
    B[i] = A[i] + C;

4 路展开后：

for (i = 0; i < N; i += 4) {
    B[i]   = A[i]   + C;
    B[i+1] = A[i+1] + C;
    B[i+2] = A[i+2] + C;
    B[i+3] = A[i+3] + C;
}

这和上一模块的 loop unrolling 是同一个思想： 一次展开多个迭代，暴露更多互不依赖的指令。

它没有凭空创造并行性。它只是把原来分散在 4 次迭代里的独立工作，放进一个更大的基本块里，让编译器/硬件更容易看见。（本质是共用一个分支预测，减少了循环结构的延时）

注意一个小细节：如果 (N) 不是展开因子，比如不是 4 的倍数，要额外处理尾巴部分。课件也提醒了这一点。

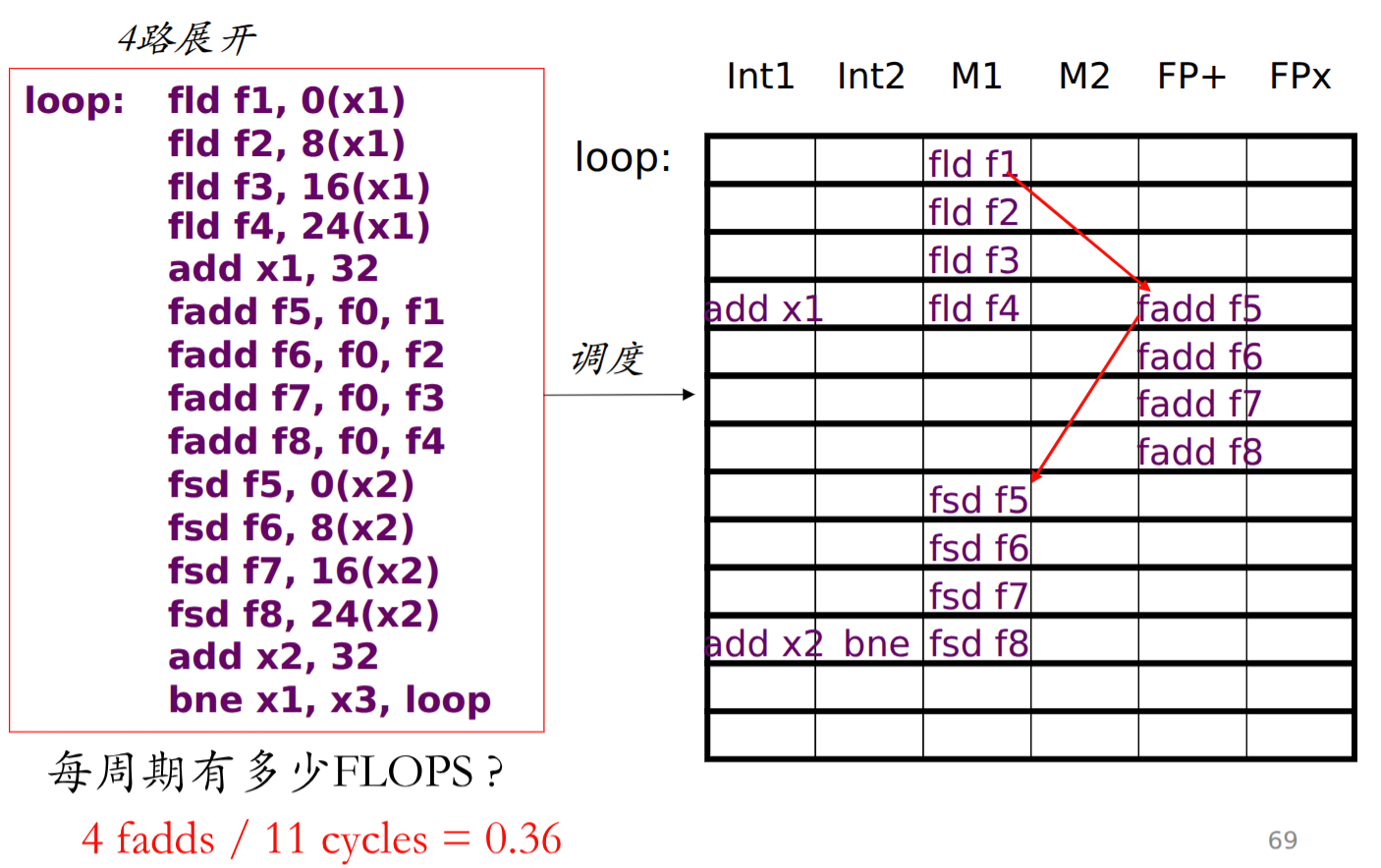

第 69 页：调度循环展开后的代码，重要

4 路展开后，循环体里有 4 次 load、4 次 fadd、4 次 store。

编译器可以把它们重新排序，比如先连续 load，再连续 fadd，再 store。

课件给出的性能是：

相比第 67 页：

提升明显。

原因不是计算量少了，而是：

1. 循环控制开销摊薄了；
2. 编译器看到更多独立指令；
3. 不同迭代之间的 load / fadd / store 可以交错；
4. 功能单元更不容易空着。

这一页很适合出问答：

问：为什么循环展开能提高 ILP？

答：

循环展开把多个迭代放进一个更大的循环体中，暴露跨迭代的独立指令，使编译器/硬件能更好地调度 load、compute、store，并减少循环分支开销。

第 70 页：Software Pipelining，软件流水线，最重要

软件流水线比循环展开更进一步。

普通循环像这样：

第 i 次迭代：load → add → store
第 i+1 次迭代：load → add → store
第 i+2 次迭代：load → add → store

软件流水线会把不同迭代的不同阶段重叠起来：

普通 loop unrolling：
[第 i 轮完整做完] [第 i+1 轮完整做完] [第 i+2 轮完整做完]

软件流水线：
第 i 轮：        load → add → store
第 i+1 轮：          load → add → store
第 i+2 轮：                load → add → store
第 i+3 轮：                      load → add → store

也就是在同一个循环周期里，同时做：

• 当前迭代的 store；
• 前一/后一迭代的 fadd；
• 更后一迭代的 load。

课件第 70 页的结果是：

这比循环展开的：

又高很多。

第 71 页：Software Pipelining vs Loop Unrolling

第 71 页的核心结论：

软件流水线只在整个循环中支付一次启动/结束成本，而不是每个迭代都支付一次。

这句话很重要。

循环展开虽然也能提高并行度，但每个展开后的大循环体内部仍然有启动和收尾的浪费。软件流水线把不同迭代叠起来，让稳定阶段持续运行，吞吐率更高。

考试可以这样比较：

这几页是本模块最核心的“会考”区域。

第 72–75 页：非循环代码与 Trace Scheduling

第 72 页：如果没有循环呢？

循环好优化，因为模式重复，编译器容易从很多迭代里挖出 ILP。 但如果代码是大量 if-else、分支、跳转，就麻烦了。

第 72 页说：分支会限制控制流密集型、不规则代码里的基本块大小，而在单独的基本块中很难找到足够的 ILP。

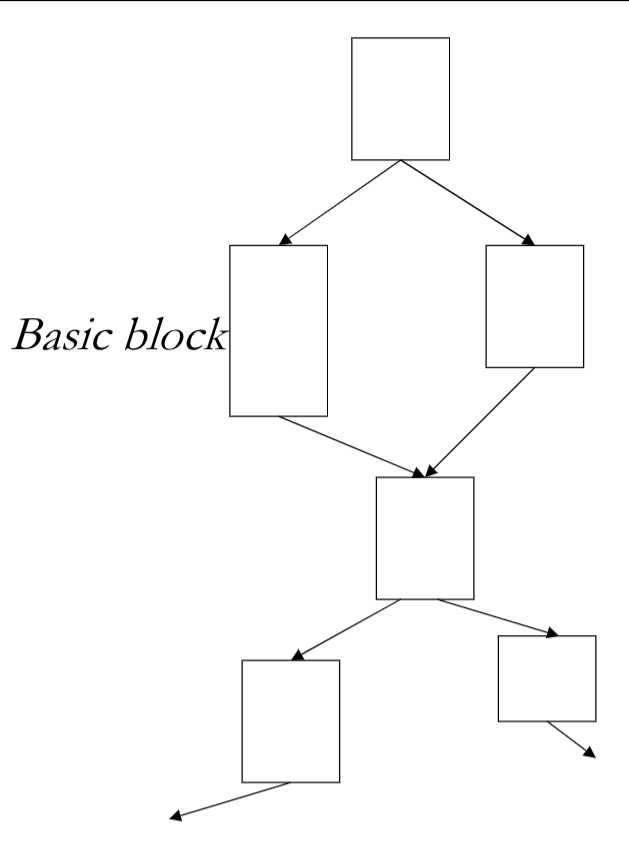

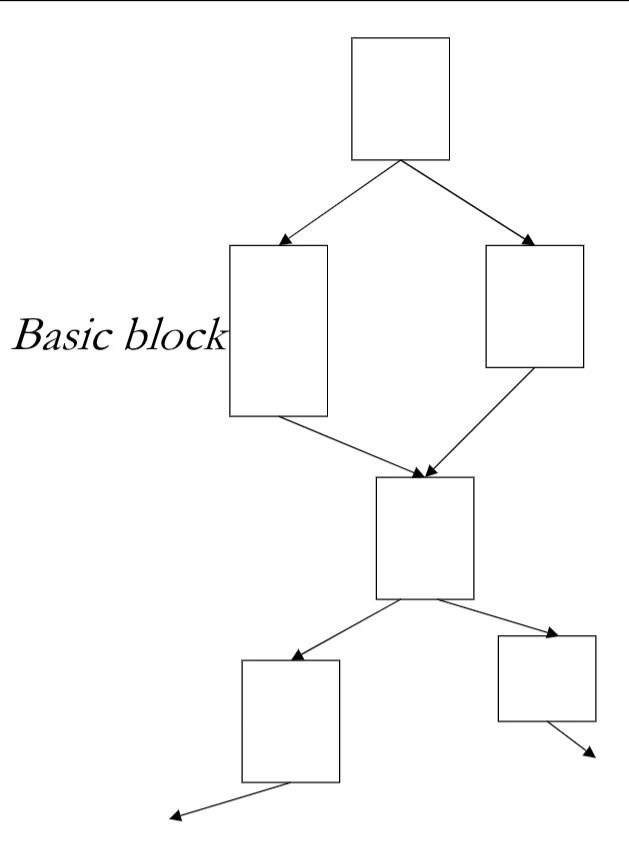

Basic block，基本块：

一段只有一个入口、一个出口，中间没有分支跳转的连续指令序列。

基本块太短，就没有多少指令可调度。处理器/编译器再聪明，也没米下锅。

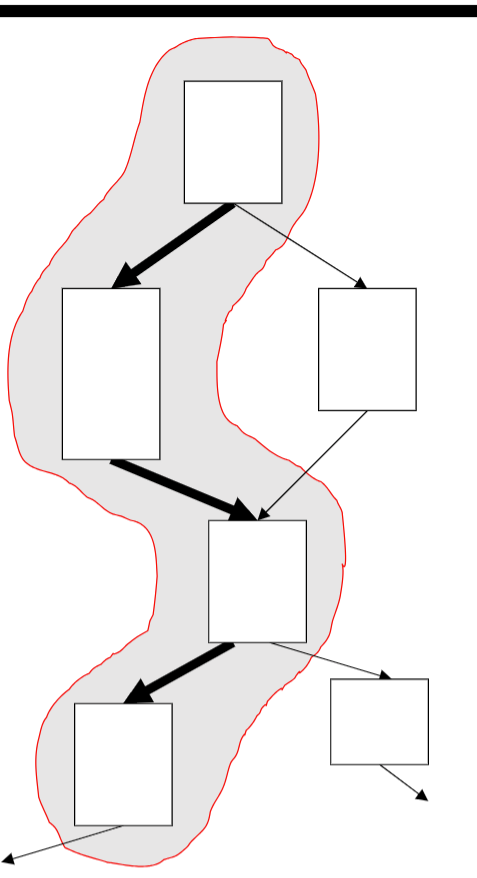

第 73 页：Trace Scheduling，跟踪调度

Trace scheduling 的思路是：

不只看一个基本块，而是选一串最常走的基本块路径，把它们当成一个大的 trace 一起调度。

它通常需要：

• profiling feedback，运行时统计反馈；
• 或 compiler heuristics，编译器启发式判断。

然后编译器对整个 trace 做统一调度。 如果程序真的沿着这条常见路径走，就很快；如果中途跳出了 trace，就需要补偿代码 compensation code 来修正状态。课件第 73 页明确提到选择最频繁分支路径、一次性调度整个 trace，并添加修复代码处理跳出 trace 的情况。

这块可以这样记：

Trace scheduling 是为了解决“基本块太小，ILP 不够”的问题；它跨越多个基本块找常见路径，但代价是需要补偿代码，编译器复杂度上升。

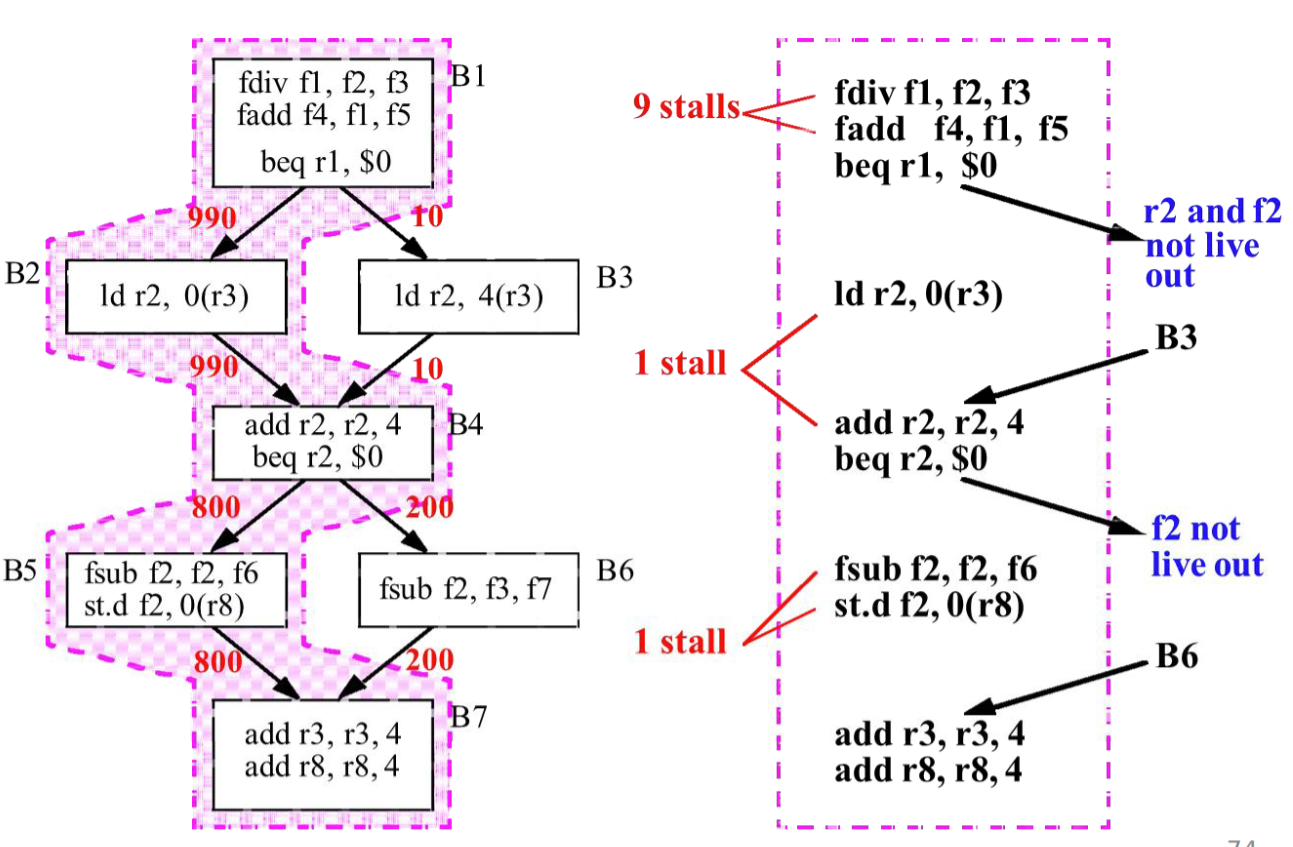

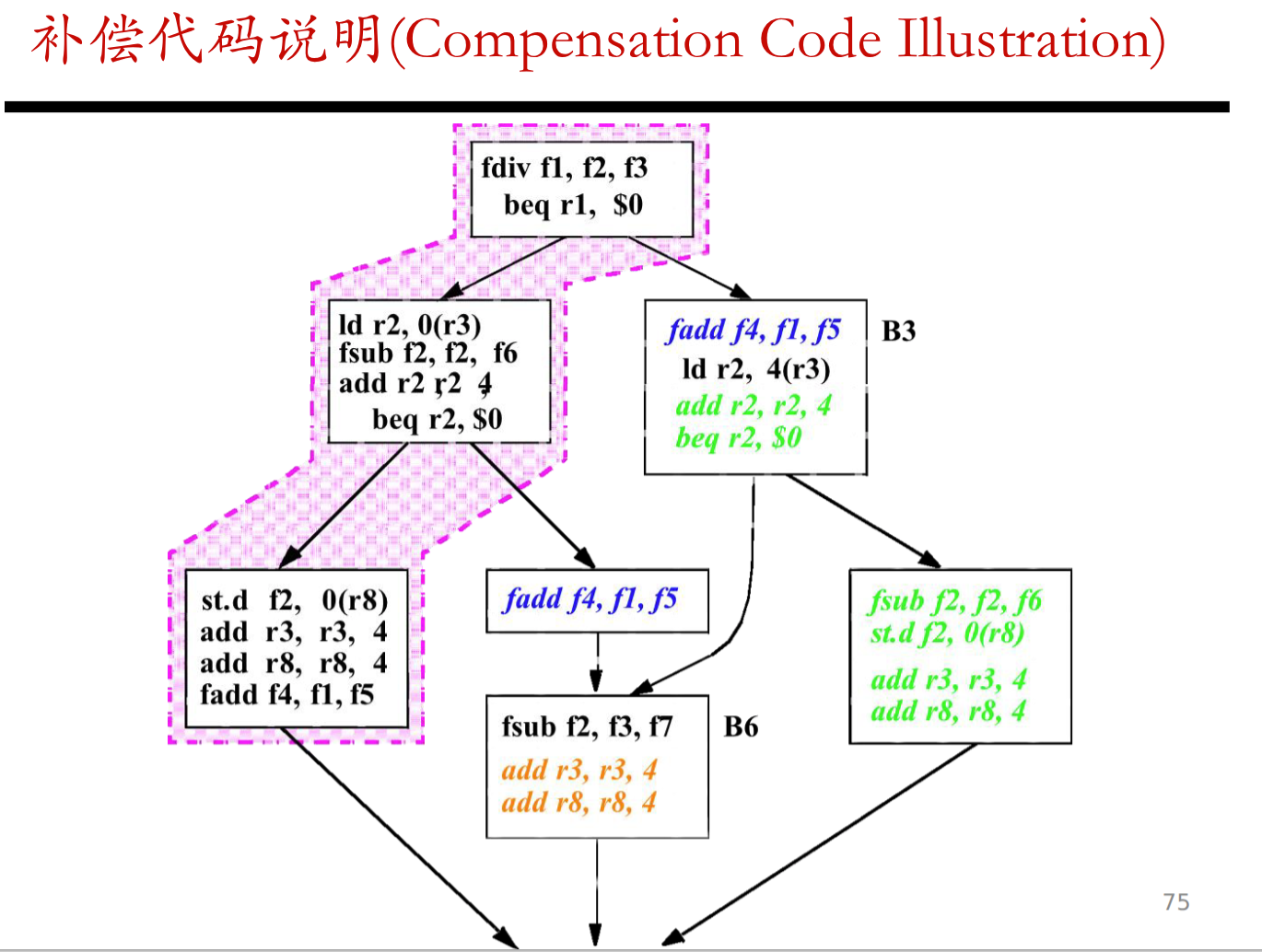

第 74–75 页：例子和补偿代码，略

这两页主要是图示。

抓住两个词就行：

• trace：常走路径；
• compensation code：当执行偏离常走路径时，用来修正语义的补偿代码。

第 76–77 页：经典 VLIW 的问题

第 76 页很重要，因为它解释了为什么 VLIW 听起来很美，但通用计算领域很难成功。

经典问题有五个：

1. 目标代码兼容性差

VLIW 把功能单元数量、延迟、槽位结构等暴露给编译器。 如果换一代机器，功能单元数量或延迟变了，原来的代码调度就不一定合适，甚至需要重新编译。

这就很尴尬： 普通 x86 程序可以跨很多处理器跑，VLIW 程序可能对具体机器太敏感。

2. 目标代码大小变大

VLIW 指令有很多槽位。 如果某些槽没事做，就要填 nop，浪费指令空间。

再加上循环展开、软件流水线会复制代码，代码体积更大，可能浪费 instruction cache。

3. 可变延迟内存操作难调度

编译器静态调度时，很希望知道：load 之后几周期数据可用？

但现实里 load 可能命中 L1，也可能 L2/L3，也可能 cache miss 去 DRAM。 延迟不是固定的，编译器很难提前安排好。

4. 分支概率难知道

Trace scheduling 需要知道哪条路径最常走。 这可能需要 profile 反馈，增加构建流程复杂度。

5. 不可预测分支难调度

不同分支路径的最佳调度可能完全不同。 一个静态调度很难同时适配所有路径。

第 77 页：VLIW 指令编码

这页讲如何减少 VLIW 未使用字段带来的浪费。

方法包括：

1. 内存中压缩格式，填入 I-cache 时展开；
2. 标记并行组；
3. 提供单操作的 VLIW 指令。

这页不太像重点计算题。记住一个结论：

VLIW 指令很宽，容易浪费空间，所以需要编码技巧减少空槽和代码膨胀。

第 78–84 页：Itanium / IA-64 与旋转寄存器，了解为主

这一段比较偏历史和具体架构。考试更可能考概念，不太会考具体参数。

第 78–80 页：Itanium / EPIC / IA-64，了解即可

第 78 页列了 Itanium “Poulson” 的硬件参数，比如 8 核、L1/L2/L3 cache、最多执行 12 指令/周期等。参数不用背。

第 79 页有几个词要分清：

课件说 EPIC 实际上就是一种 VLIW 风格，IA-64 是 Intel 选择的 ISA。

第 80 页讲 IA-64 指令格式：

• 128-bit 指令束；
• 包含 3 条指令 + template；
• template 描述这些指令和相邻 bundle 的分组；
• 每个 group 中的指令可以并行执行。

这和 VLIW 的思想一致：把可并行关系显式编码进指令格式。

第 81–84 页：旋转寄存器文件，理解概念即可

IA-64 有很多寄存器：

• 128 个通用整数寄存器；
• 128 个浮点寄存器；
• 64 个 1-bit 预测寄存器；
• GPRs（ General Purpose Registers通用寄存器） 可以 rotate，用来减少软件流水线循环的代码大小。

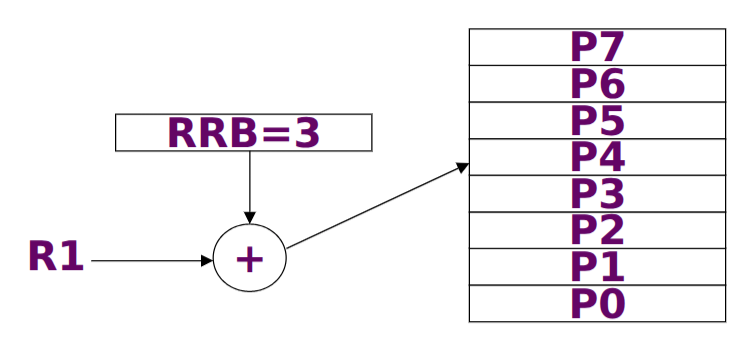

旋转寄存器文件 Rotating Register File 是为软件流水线服务的。

软件流水线会把多个迭代重叠执行，于是不同迭代需要不同寄存器保存中间结果。 如果手工写，会出现大量 prolog/epilog 和寄存器重命名代码。

旋转寄存器的思路是：

每次循环迭代时，逻辑寄存器名自动映射到不同的物理寄存器组。

这样同一段循环代码可以在不同迭代中使用“看起来一样”的寄存器名，但背后对应不同物理寄存器，减少代码膨胀。

可以这么理解： 你写的是 f1, f5, f9，但每次循环硬件把“抽屉编号”自动旋转一下，避免不同迭代互相覆盖。挺像酒店前台把同一个“房型”分配给不同房间，顾客不用知道具体门牌号。

第 85–87 页：预测执行、推测执行、数据推测，概念重要

这几页是 IA-64 为了帮助静态调度设计的机制。你不用记具体指令名，但要明白它们解决什么问题。

第 85 页：Predicated Execution，预测执行，重要

问题：

分支会限制 ILP。

因为 if-else 会把代码切成多个基本块，基本块短，调度空间小。

预测执行的做法是： 把分支两边的指令都放到同一个基本块里，但给每条指令加一个谓词条件。

类似：

(p1) Inst 3
(p2) Inst 5

如果 p1 为真，就执行 Inst 3；如果 p1 为假，这条指令就变成 NOP。

这样可以减少分支，把多个基本块合成一个更大的调度区域。课件也说 IA-64 中几乎所有指令都可以在预测寄存器下有条件执行，预测寄存器为假时指令变成 NOP。

但代价是：

• 可能执行一些最终无用的指令；
• 前递、依赖、异常处理变复杂。

第 86 页：Speculative Execution，推测执行，重要度中等

问题：

分支限制了编译器移动代码的自由。

比如某个 load 在分支后面。编译器想把它提前到分支前面，以便早点开始内存访问，隐藏 load latency。

但普通 load 不能乱提前，因为它可能触发异常。 比如本来这条路径不会执行 load，结果你提前执行了，却访问非法地址，产生“虚假异常”。

IA-64 的解决方式是 speculative load：

• 推测 load 不立即抛异常；
• 如果有问题，就在目标寄存器上设置 poison 位；
• 后面用 check 指令检查；
• 如果真的出错，再跳到修复代码。

这对提前调度长延迟 load 很有用。

第 87 页：Data Speculation，数据推测，了解

问题：

可能的内存冒险限制代码调度。

比如：

store [addr]
load  r1, [addr2]

编译器不知道 addr 和 addr2 会不会相同。 如果相同，load 不能提前到 store 前面；如果不同，提前其实没问题。

数据推测的做法是： 允许 load 先提前执行，但硬件用 address check table 检查后面的 store 是否和它冲突。若冲突，则跳转到修复代码。

这页的重点不是细节，而是：

IA-64 为了支持编译器静态调度，加入了很多硬件机制来处理分支和内存不确定性。

这也反过来说明：VLIW/EPIC 想让硬件简单，但为了应付真实程序，最后硬件又复杂起来了。

第 88–89 页：静态调度的限制与 Itanium 结局

第 88 页是本模块的总结，非常重要。

静态调度的限制包括：

1. 不可预知的分支；
2. 不可预测的 cache miss；
3. 代码量爆炸；
4. 编译器复杂性。

课件明确说：尽管多次尝试，VLIW 在通用计算领域到目前为止都失败了；更复杂的 VLIW 架构在复杂性上接近有序超标量，但在大型复杂应用上没有真正优势。不过 VLIW 在嵌入式 DSP 市场更成功，因为那里的环境更简单、更受约束、代码更友好。

第 89 页讲 Intel 放弃 Itanium。重点不是背日期，而是理解原因：

Itanium/IA-64 的核心困难在于，它太依赖编译器把并行性提前挖出来，但现实程序有分支、cache miss、指针别名、可变延迟，编译器很难静态预测一切。

这一页可以作为简答题结尾：

VLIW 的思想是用编译器静态暴露 ILP，降低硬件动态调度复杂度；但通用程序中的动态行为太多，使静态调度难以可靠高效，因此 VLIW/Itanium 在通用计算中失败，而在嵌入式 DSP 等受控环境中较成功。

一页纸版总结

这模块可以用一条线串起来：

ILP 想让一个线程里的多条指令并行执行。

实现 ILP 有两种典型路线：

1. Superscalar：硬件动态找并行；
2. VLIW：编译器静态安排并行。

VLIW 的优点是硬件调度逻辑可以更简单；缺点是编译器压力巨大，而且现实程序有分支、cache miss、指针别名等动态不确定性。

循环里比较容易找 ILP，所以有：

• Loop unrolling：展开多个迭代，暴露更多独立指令；
• Software pipelining：把不同迭代的 load / compute / store 重叠起来，提高稳定阶段吞吐率。

非循环代码由于分支导致基本块短，ILP 不够，所以有：

• Trace scheduling：选常见路径跨基本块调度；
• Compensation code：偏离 trace 时修正语义。

IA-64/Itanium 为支持 VLIW/EPIC 加入了：

• instruction bundle；
• rotating registers；
• predicated execution；
• speculative execution；
• data speculation。

但最后通用计算领域没成功，因为：

静态调度很难预测真实程序的分支、cache miss 和内存依赖，代码量和编译器复杂度都太高。

第 4 模块：线程级并行 TLP

继续讲第 4 模块：线程级并行 TLP，Thread Level Parallelism，第 90–125 页。

这一板块的第一性原理是：

一个 CPU 核本质上一次只能沿着一个 PC 指向的指令流往前执行。 要同时推进多个任务，要么复制核心，要么复制线程状态并共享核心资源，要么由操作系统把很多软件线程轮流塞进少量硬件线程里。

所以这一章不是单纯讲“多开几个线程”，而是在讲：线程是什么、核心是什么、硬件线程是什么、操作系统怎么制造“同时运行”的幻觉、超线程到底为什么有时有用有时没用。

第 90 页：标题页

进入 线程级并行 Thread Level Parallelism。

前面 DLP 是“一条指令处理多个数据”，ILP 是“一个线程内部多条指令并行”。 现在 TLP 是：

多个线程 / 多个任务 / 多个指令流同时推进。

它对应 Flynn 分类里的 MIMD：多个指令流，多个数据流。

第 91 页：改进性能的三条路，重要

程序运行时间大概可以写成：

所以想让程序更快，理论上有三条路：

1. 提高时钟频率 ($f_s$) 也就是 CPU 主频更高。但课件说当今通用计算机已经接近实用极限，一般用途 CPU 很难继续靠主频暴涨。
2. 降低 CPI CPI 是每条指令平均需要多少周期。SIMD、流水线、乱序执行、ILP 都在干这件事：让单个核心每周期做更多事。
3. 同时执行多个任务 这就是本板块：多个 CPU/core 同时跑多个指令流。

这里要注意：TLP 有两种场景。

一种是相关任务，例如把一个大矩阵乘法切成几块，每个核心算一部分。另一种是无关任务，例如一个核心跑浏览器，一个核心跑 PPT，一个核心处理后台服务。课件最后说真正现代机器是“都要”：高主频、SIMD、多任务并行一起用。

这章主要是相关任务

考试问“为什么需要 TLP？”可以答：

主频提升遇到功耗和散热限制，单核 CPI 也有极限，所以需要通过多个核心/线程同时推进多个任务来继续提高吞吐量。

第 92 页：并行计算机体系结构，重要度中等

这页是在把“线程级并行”放到不同规模的机器里看。

从小到大：

多核 CPU 的特点是：多个数据路径在单芯片上，通常共享 L3 cache、内存、外设。 这就是在问：

我们要复制多少硬件？哪些硬件复制？哪些硬件共享？

如果完全复制一台电脑，那就是集群。 如果复制核心但共享内存，那就是多核 CPU。 如果复制很多小计算单元，强调吞吐，那就是 GPU。

第 93 页：两核 CPU，重要

这页画了一个两核 CPU：两个处理器核心都有自己的控制器、数据通路和 PC，但访问同一个存储器系统。

要独立执行两个指令流，至少要有两个独立的 PC。

因为 PC 决定“下一条指令在哪里”。

这就是 TLP 和 SIMD 的根本区别：

第 94 页：单核 CPU vs 多核 CPU，重要度中等

这页定义单核和多核。

单核 CPU：一个 CPU 核心加相关辅助电路封装在芯片中。 多核 CPU：多个 CPU 核心加相关辅助电路封装在同一芯片中。

“核心 core”最关键的是：

• 能取指；
• 能译码；
• 有自己的执行路径；
• 有自己的架构状态，比如 PC 和寄存器；
• 能独立推进一条指令流。

多核的直觉是“复制执行机器”。 但复制不是免费的：面积、功耗、cache 一致性、内存带宽都会成为问题。

第 95 页：多处理器执行模型，最重要之一

这页明确区分了独立资源和共享资源。

每个 core 有自己的：

• 数据通路（PC；寄存器；ALU）
• 通常还有较高层级的私有 cache，比如 L1/L2。

多个 core 共享：

• DRAM 主存；
• 通常共享 L3 cache；

所以一个四核 CPU 可以同时执行四个不同的指令流，但它们并不是四台完全独立的机器，因为它们共享内存系统。

这一页是 TLP 的硬件基础。

计算需要“算力”和“数据”。多核复制了算力，但数据入口往往仍然共享。

所以多核不一定线性加速。 如果 4 个核心都疯狂访问 DRAM，它们会争同一条内存通路。瓶颈就从“算不动”变成“喂不饱”。

第 96 页：向多核过渡，理解趋势即可

这页的图表达一个历史趋势：过去单线程程序性能每年大幅提升，后来靠单核继续提升越来越难。

1. 主频不能无限增加；
2. 单核乱序、超标量、流水线越做越复杂，边际收益下降；
3. 功耗近似和频率、电压、晶体管活动强相关；
4. 继续把晶体管堆在一个核心上，收益不如分成多个核心。

所以处理器设计从“做一个越来越强的核”，转向“做多个够强的核”。

这页不太会考具体曲线，但可能考概念：为什么从单核转向多核？

第 97 页：多处理器执行模型

这页是多核编程的核心模型。

共享内存 Shared Memory：

每个 core 都能访问处理器中的整个内存。

优点：

• 程序员可以通过共享变量简化程序中的通信；

缺点：

• 扩展性不好，共享内存会被很多核心同时访问，成为瓶颈；

课件还说使用多处理器有两种方式：

1. 多任务并行：多个处理器处理无关问题，程序之间没有通信；
2. 单任务划分：把同一个任务拆给多个核心，比如每个核心算矩阵乘法的一部分。

无关任务并行很简单：大家互不通信，互不等待。 单任务并行难，因为要切分任务、同步结果、避免数据竞争、保证负载平衡。

第 98 页：并行处理困难但不可避免

这页说并行处理“困难但不可避免”。

为什么不可避免？

• 性能提升需要并行；
• 降低能耗也需要并行；
• 移动设备、数据中心都在用多核和专用处理器。

所以真实系统常常是：

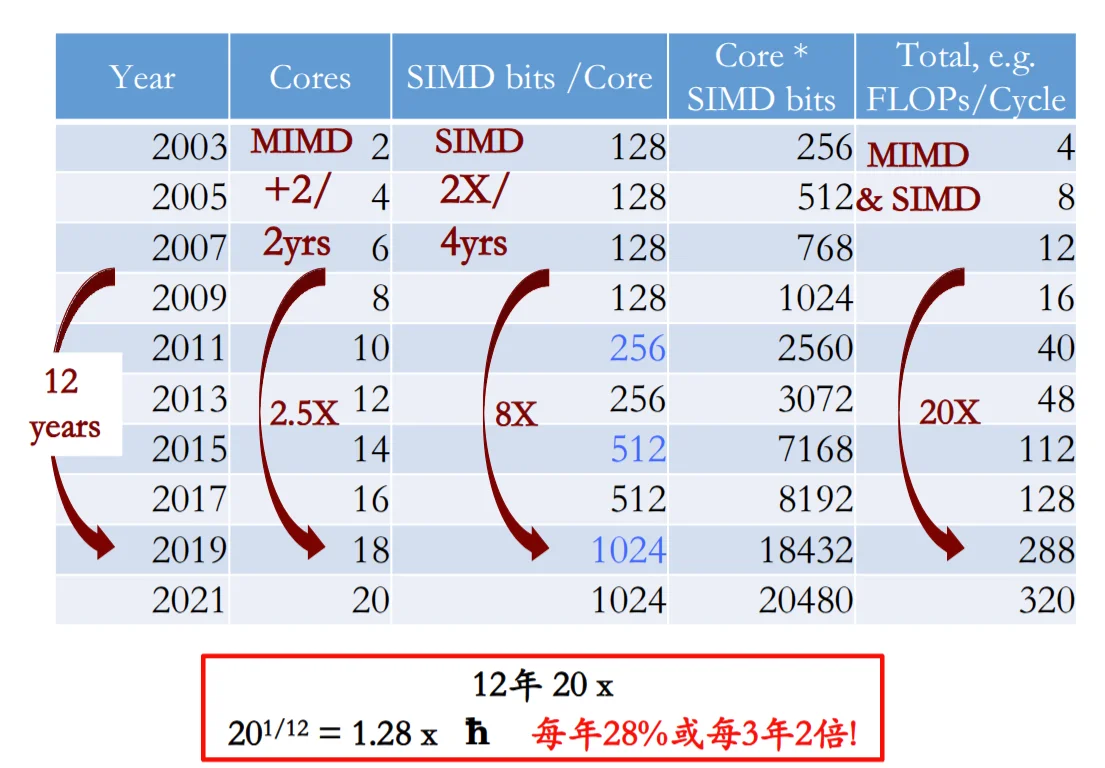

第 99 页：潜在并行性能，重要

这页用表格展示一个趋势：核心数增加，SIMD 位宽增加，总的潜在 FLOPs/cycle 大幅增加。

表里逻辑大概是：

• MIMD 提供核心级并行；
• SIMD 提供每核心内部的数据并行；

两者相乘，才有现代处理器的理论吞吐。

但注意：这是潜在性能，不是实际性能。 实际能不能达到，要看程序是否有足够并行性、内存能不能喂饱、同步开销大不大。

第 100 页：电脑上同时运行很多程序，重要度中等

这页列出一堆正在运行的进程，最后问：电脑如何同时做 156 个作业？

这是进入“线程/操作系统调度”的引子。

如果硬件线程数量远小于软件任务数量，那么所谓“同时运行”很多时候是快速切换造成的幻觉。

比如你电脑只有 4 个硬件线程，但系统里有 156 个进程。它不可能物理上同时跑完所有进程。操作系统会：

• 让一部分线程运行；
• 让其他线程等待；
• 定时切换；
• 遇到 I/O 等待时换别的线程上来。

人的感觉是“都开着”，但硬件每个时刻只能服务有限个线程。

第 101 页：线程是什么

线程 Thread：

执行某个任务的一段连续指令流。

每个线程有：

• 专用 PC；
• 独立寄存器；
• 可以访问共享内存。

每个物理核心提供一个或多个 hardware threads。操作系统把 software threads 映射到可用的 hardware threads 上；没有映射到硬件线程的线程只能等待。

为什么线程需要 PC？ 因为它要知道下一条指令在哪。

为什么需要寄存器？ 因为它要保存当前计算状态。

为什么共享内存？ 因为多个线程可能协同完成一个任务，需要交换数据。

问：线程包含哪些状态？PC、寄存器/处理器状态，以及对共享内存的访问。

第 102 页：操作系统线程

这页讲 OS 如何制造“多个线程同时活动”的错觉。

操作系统把 software threads 多路复用到 hardware threads 上。切换时要做：

1. 中断当前线程；
2. 保存它的寄存器和 PC 到内存；
3. 选择另一个线程；
4. 恢复那个线程之前保存的寄存器；
5. 跳转到它的 PC 继续执行。

课件提到两种常见切换方式：

• 线程阻塞，比如 cache miss、用户输入、网络访问；
• timer，比如每 1ms 切换一次活动线程。

只要你能完整保存一个线程的状态，将来再恢复它，它就会“以为自己只是睡了一下”。

这就是上下文切换 context switch。

但是上下文切换有成本。寄存器越多，状态越大，切换越慢。 现代 CPU 还有 SIMD/AVX 寄存器，状态更大，所以线程切换不是免费的。

第 103 页：4 核示例，重要度中等

这页展示一个 4 核机器：操作系统维护一个 thread pool，然后把线程映射到 Core 1–4。

核心句子：

每个 core 每次主动运行一个指令流。

这句话很关键。 如果没有超线程，一个 core 在某个时刻通常只运行一个硬件线程。 如果有 100 个软件线程，它们要排队。

核心数量决定了真正同时推进的硬件线程上限；操作系统调度决定哪个软件线程得到运行机会。

这页要和后面超线程区别开：

• 多核：真的有多个执行核心；
• 操作系统线程：软件层面的任务；
• 硬件线程：核心提供的硬件执行单位。

第 104 页：为什么需要硬件多线程

这页很关键。

典型场景：

• 活动线程遇到 cache miss；
• 需要等待大约 1000 个周期从 DRAM 读取数据；
• 那么可以切换运行别的线程，直到数据回来。

第一性原理：

CPU 不怕算，怕等。 多线程的一个核心价值是：当一个线程在等内存时，让另一个线程占用执行资源。

这叫 latency hiding，隐藏延迟。

但问题是： 如果靠操作系统保存/恢复 PC 和所有寄存器，切换太慢。 课件说必须在远小于 1000 个周期内完成切换，否则还不如等。

所以硬件能帮忙：在核心内部保留多个线程的 PC 和寄存器状态，切换时不用把大量状态搬进搬出内存。

这就是硬件多线程的动机。

第 105 页：CDC 6600 外围处理器，了解即可

这是历史例子。

CDC 6600 的外围处理器是早期多线程硬件：

• 10 个虚拟 I/O 处理器；
• fixed interleave，固定交织；
• 简单流水线；
• 每个虚拟处理器每 1000ns 执行一条指令；
• 使用累加器指令集，减少处理器状态。

硬件多线程最早的动机之一不是为了提高单线程速度，而是为了在长延迟 I/O 或内存等待中保持硬件忙碌。

第 106 页：简单多线程流水线，重要

这页画了简单多线程流水线。

关键机制是：流水线里要携带 thread select，也就是“这条正在流水线中的指令属于哪个线程”。

为什么要携带 thread select？

因为同一条流水线里可能交错着多个线程的指令。 执行到寄存器读写阶段时，必须知道：

• 读哪个线程的寄存器；
• 写哪个线程的寄存器；
• 更新哪个线程的 PC。

课件说，对软件和操作系统看起来，它像多个 CPU核心，虽然每个都更慢。

如果多个线程共享同一条数据通路，那么必须给每条指令贴上“线程身份标签”。

否则就会出现 Thread A 的指令错误地写 Thread B 的寄存器，直接爆炸。

第 107 页：硬件多线程成本，重要

硬件多线程不是白嫖。

每个线程需要自己的用户状态：

• PC；
• GPRs，通用寄存器。

还需要系统状态：

• 虚拟内存页表寄存器；
• 异常处理记录。

其他开销：

• 线程之间竞争 cache；竞争 TLB；
• 需要更大 cache/TLB；
• OS 调度更多线程也有开销。

多线程增加吞吐量的前提是“资源空着不用很浪费”。 但如果资源本来就紧张，多线程会互相抢资源。

所以超线程可能提升性能，也可能降低某个线程的性能。

第 108 页：线程调度策略，重要

这页比较三种硬件线程调度策略。

1. Fixed interleave 固定交织

N 个线程轮流执行。 例如有 4 个线程：

周期1：Thread 0
周期2：Thread 1
周期3：Thread 2
周期4：Thread 3
周期5：Thread 0

如果某个线程轮到它时没准备好，就插入气泡。

优点：简单。 缺点：不灵活，线程没准备好也浪费槽位。

2. Software-controlled interleave

操作系统给 N 个线程分配 S 个流水线槽，硬件在这些槽上固定交织，执行插槽中的一个线程

优点：比完全固定灵活一点。 缺点：仍然依赖软件安排。

3. Hardware-controlled thread scheduling

硬件跟踪哪些线程 ready，然后按优先级选择下一个线程。

优点：更动态、更有效。 缺点：硬件复杂。

第 109 页：Denelcor HEP，了解即可

HEP 是第一台在主 CPU 中使用 hardware thread 的商用机器：

• 每个处理器 120 个线程；
• 10 MHz；
• 最多 8 个处理器；
• 是 Tera MTA 多线程架构的前身。

第 110 页：SMT，同步多线程

这页开始讲 SMT = Simultaneous Multithreading，同步多线程，也就是常说的超线程 Hyperthreading 的核心思想。

前面介绍的是 vertical multithreading，垂直多线程：

每个流水线阶段一次只处理一个线程，只是在不同周期切换线程。

而 SMT 更激进：

在同一个时钟周期内，允许多个线程的指令同时进入超标量处理器的多个执行槽位。

课件说 SMT 利用 OoO 超标量已有的细粒度控制，让多个线程的指令在同一周期进入执行，从而更好利用机器资源。

超标量 CPU 一周期可能有多个 issue slots，但单个线程经常填不满。SMT 用另一个线程的指令来填空位。

这就是 SMT 的本质：填空位。

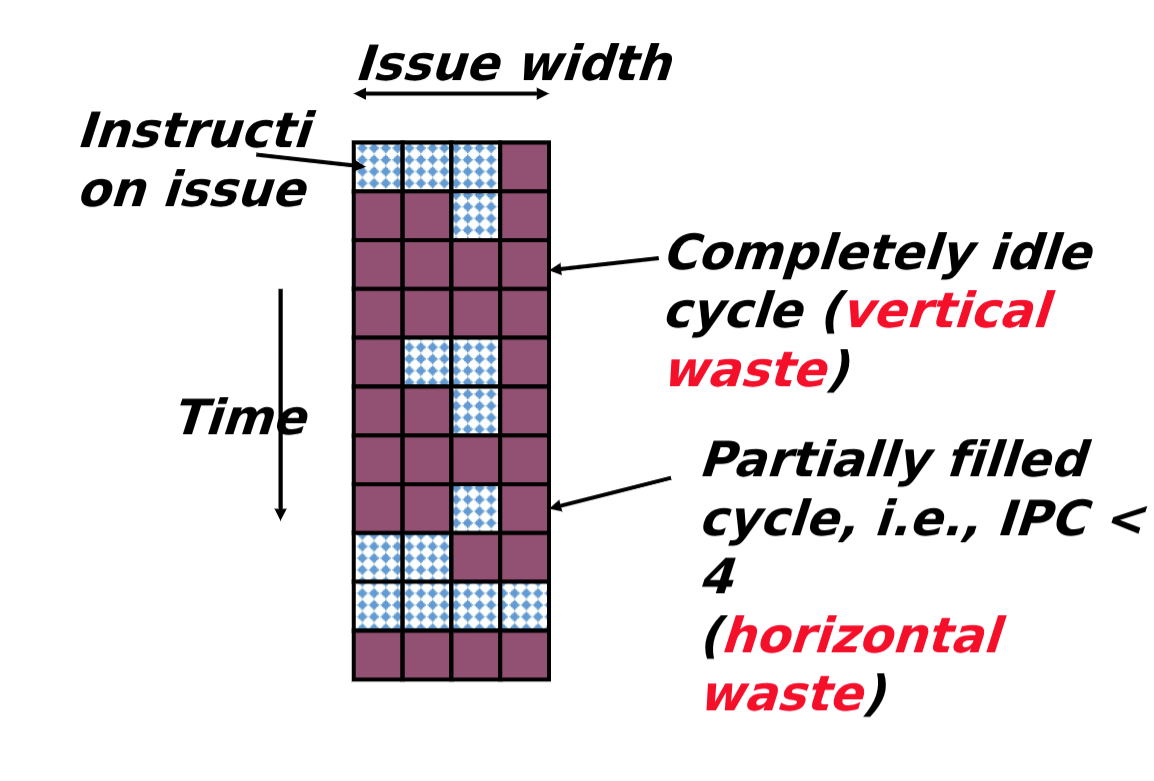

第 111 页：超标量机器的浪费，重要

这页图里有两个浪费：

1. Vertical waste 垂直浪费 某些周期完全空闲，什么指令都没发射。（整一行都是空的）
2. Horizontal waste 水平浪费 某周期有一些指令发射，但 issue width 没填满。 比如 4 发射机器只发射了 1 条或 2 条。（某一行没有填满）

超标量机器的硬件宽度是固定成本。空槽越多，硬件利用率越差。

如果单线程因为 cache miss、分支、依赖，无法提供足够指令，硬件就闲着。

第 112 页：垂直多线程

垂直多线程通过 cycle-by-cycle interleaving 消除一部分垂直浪费。

本质就是每个 cycle 换一个 thread 来发射指令。

例如：

周期1：Thread A
周期2：Thread B
周期3：Thread A
周期4：Thread B

这样如果 A 在某些周期会卡住，B 可以顶上。

但问题是： 每个周期仍然主要来自一个线程，所以如果是 4 发射机器，Thread B 也可能只填 2 个槽。 于是水平浪费仍然存在。

所以 vertical multithreading 解决的是“某些周期完全闲着”的问题，但不一定能解决“每周期槽位填不满”的问题。

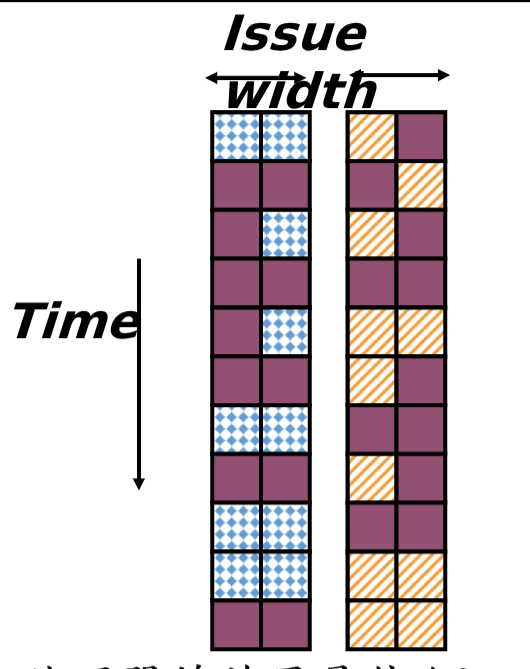

第 113 页：Chip Multiprocessing，CMP（其实就是多核心）

CMP 就是把芯片拆成多个处理器核心。

需要增加更多的硬件组件，多一份的执行组件

效果：

• 减少水平浪费；
• 留下一些垂直浪费；
• 限制每个线程的峰值吞吐量。

因为如果一个大超标量核心有 4 个 issue slots，一个线程可能填不满。 拆成两个较小核心后，每个核心服务不同线程，单个线程独享一部分资源，资源浪费可能减少。

但代价是：

• 单线程峰值性能下降；
• core 之间共享数据要通信；
• cache coherence 更复杂。

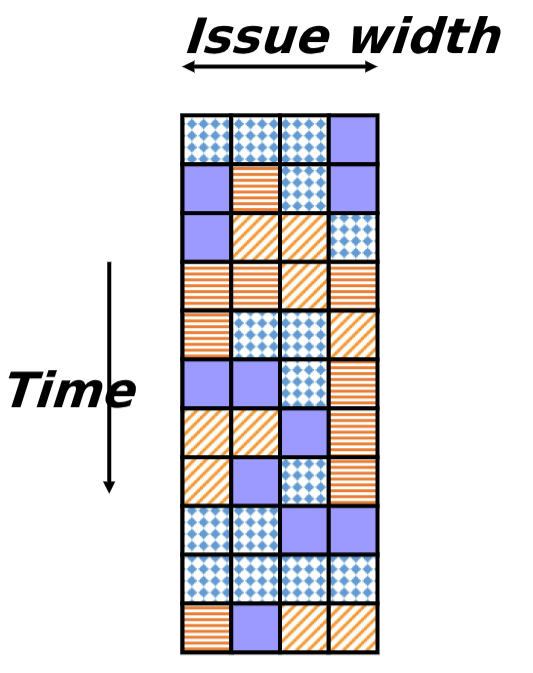

第 114 页：理想超标量多线程，重要

理想 SMT 是：

无约束地把多个线程的指令交叉放进多个 issue slots。

也就是说，在同一周期内：

slot 0: Thread A 的指令
slot 1: Thread B 的指令
slot 2: Thread A 的指令
slot 3: Thread C 的指令

只要依赖和资源允许，就尽量填满。

如果一个线程不能提供足够独立指令，多个线程合起来可能可以。

这就是 SMT 的理论诱惑： 不复制完整核心，只复制一些线程状态，就提高执行资源利用率。

第 115 页：Hyperthreading，必须掌握

这页是考试重点。

Hyperthreading = SMT 的一种商业实现。

特点：

• 逻辑 CPU 数量大于物理 CPU 数量；
• 每个 core 同时运行多个 threads；
• 每个 thread 有自己的体系结构状态，比如 PC、寄存器；
• 共享 cache、instruction unit、execution units（执行单元）；
• 可能提高 core 的总体利用率；
• 但也可能降低单个线程性能。

这里课件写“提高核心 CPI，可能降低线程 CPI”，这句话容易让人困惑。直观理解是：

• 从整个 core 看，资源利用率更高，总吞吐更好；
• 从单个 thread 看，它要和别人抢 cache、带宽、执行单元，所以可能变慢。

超线程通常提高核心总吞吐，但不保证单线程性能提高；两个逻辑 CPU 共享同一个物理核心的大部分执行资源，因此性能不会等于两个完整核心。

这个非常重要。 2 个 logical CPU ≠ 2 个 physical core。

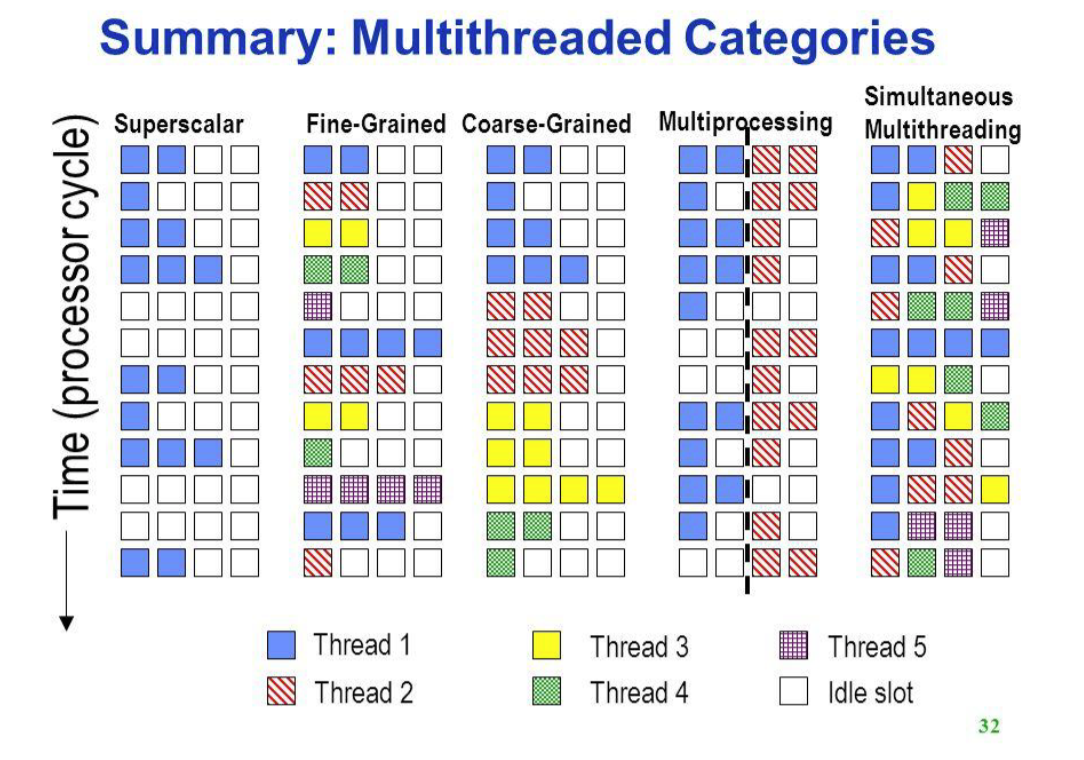

第 116 页：多线程类别总结，重要

这页图总结了几类多线程方式：

这页图的重点是看“空槽”怎么被减少。

• Superscalar：单线程填不满，容易有空槽；
• Fine-grained：减少完全空闲周期，但仍可能填不满横向槽；
• Coarse-grained：大事件才切换，简单但反应慢；
• Multiprocessing：不同核心跑不同线程；
• SMT：多个线程一起填一个宽发射核心的槽位。

考试如果问“SMT 与 fine-grained multithreading 的区别”，可以答：

Fine-grained multithreading 通常每个周期只从一个线程取指/发射，只是周期级交织；SMT 可以在同一个周期内从多个线程发射指令到多个 issue slots。

第 117 页：SMT 初始性能，重要

这页给出实际数据，结论很克制：SMT 不一定暴涨。

例如：

• Pentium 4 Extreme SMT 对 SPECint_rate 加速 1.01；
• 对 SPECfp_rate 加速 1.07；
• 26 个 SPEC 基准中速度变化从 0.90 到 1.58，平均 1.20；
• Power 5 上也有一定提升，但不同应用差异明显；
• 浮点应用 cache 冲突最多，收益较小。

SMT 的收益取决于“共享资源有没有空闲”和“两个线程会不会抢同一种瓶颈资源”。

如果两个线程瓶颈互补，一个等内存，一个用 ALU，就可能提升明显。 如果两个线程都抢 cache 或内存带宽，就可能互相伤害。

第 118–120 页：SMT 性能中的应用交互，重要

这三页都在讲同一件事：SMT 的性能强烈依赖应用组合。

第 118 页：有些程序不受另一个程序影响

图上标出某些应用“没有受到另外程序的影响”。 这说明它们对共享资源不敏感，或者另一个程序没有抢到它的关键资源。

第 119 页：有些组合表现不好

图里标出“表现不好”。 说明有些程序放在一起会互相拖累。

可能原因：

• 都大量访问 cache；
• 都占用内存带宽；
• 都使用同类执行单元；
• 工作集互相把对方挤出 cache。

第 120 页：有些程序对第二个程序非常敏感

图里标出“对第二个程序非常敏感”。 意思是某个程序单独跑还可以，但和不同程序配对时性能变化很大。

第一性原理：

SMT 共享的是物理资源，所以两个线程之间不是彼此透明的。它们会通过 cache、TLB、带宽、执行单元发生干扰。

考试可以这样答：

SMT 性能取决于线程间资源需求是否互补；若线程争用相同瓶颈资源，可能导致 slowdown；若一个线程等待内存而另一个线程可使用执行单元，则吞吐可能提升。

第 121 页：硬件辅助的软件多线程，重要

这页画了一个 1 core、2 threads 的处理器。

硬件内部有两个副本的：

• PC；
• 寄存器。

但共享：

• 控制器/数据通路；
• ALU；
• cache；
• 内存接口。

对软件来说，它像两个处理器：hardware thread 0 和 hardware thread 1。 超线程中两个线程可以同时 active。

超线程复制的是“状态”，不是完整“算力”。

如果复制完整核心，那是 multicore。 如果只复制 PC/寄存器等线程状态，共享执行资源，那是 SMT/Hyperthreading。

第 122 页：逻辑线程 vs 多核，最重要之一

这一页直接对比：

逻辑线程 Logical threads

硬件增加约 1%，性能提升约 10%。 原因：

• 独立寄存器；
• 共享数据通路、ALU、cache。

多核 Multicore

重复处理器（基本是整条流水线）

硬件增加更多，比如 50%，性能可能接近 2 倍，但不保证。

现代机器两者兼备：

多核，每个核有多个线程。

第一性原理：

所以看到 physicalcpu = 4、logicalcpu = 8，不要以为有 8 个完整核心。 它通常是 4 个物理核，每个核 2 个硬件线程。

第 123 页：Mac Air 例子，重要度中等

这页用命令：

sysctl -a | grep hw

看到机器信息：

• physicalcpu: 2；
• logicalcpu: 4；
• L1 I-cache: 32KB；
• L1 D-cache: 32KB；
• L2: 256KB；
• L3: 4MB；
• cache line size: 64B。

操作系统看到的是 logical CPU，用来调度线程；但真实性能上限还要看 physical CPU 和共享资源。

2 个 physical CPU / core，4 个 logical CPU，通常意味着每个物理核有 2 个硬件线程。

性能实验时可以试 1、2、4 个线程，但不要预期 4 个线程一定是 1 个线程的 4 倍。

第 124 页：Hive 计算机例子

这页机器是：

• physicalcpu: 4；
• logicalcpu: 8；
• L1 I-cache: 32KB；
• L1 D-cache: 32KB；
• L2: 256KB；
• L3: 8MB。

课件说：应该尝试最多 8 个线程，看看即使只有 4 个内核，性能是否有所提高。

这句话很务实。

实验策略：

• 先跑 1 个线程；
• 再跑 2、4 个线程；
• 再跑 8 个线程；
• 看性能曲线。

如果 4 到 8 还有提升，说明 SMT 有帮助。 如果 4 到 8 不升反降，说明超线程带来的资源争用超过了收益。

第 125 页：6 Core，24 Logical Threads

这页展示 6 个 core，每个 core 有 4 个逻辑线程，所以总共有 24 logical threads。操作系统把软件线程映射到这些核心和硬件线程上。

第一性原理：

logical thread 是调度入口，不等于完整核心。

如果每个 core 有 4 个 hardware threads，那么这 4 个线程共享同一个 core 的执行资源。 适合的场景是：很多线程经常等待内存或 I/O，可以互相填补空档。

TLP 是多个线程或任务的并行执行，对应 MIMD。

线程的核心状态包括 PC、寄存器和对共享内存的访问。

操作系统通过上下文切换，把多个软件线程多路复用到有限硬件线程上。

硬件多线程通过快速切换或同时执行多个线程来隐藏长延迟。

SMT/超线程复制的是线程状态，不是完整核心；它共享 cache、执行单元和数据通路。

逻辑 CPU 数量大于物理 CPU 数量时，通常说明存在超线程，但性能不会按逻辑 CPU 数量线性增长。

第 5 模块：并行编程语言 / OpenMP（如何用软件利用这些并行性）

硬件给了我们多个核心、多个线程、SIMD 单元，但 C 程序默认是顺序语义。 所以并行编程语言/框架要解决一个根本问题：程序员怎样告诉机器“哪些工作可以同时做、哪些数据是共享的、哪些结果最后要合并”？

这块的考试重点非常明确：OpenMP、parallel for、fork-join、shared/private、barrier、reduction、race condition。尤其第 135、136、145–149 页，很像会考简答或代码判断。

第 127 页：为什么需要并行，回顾但重要

这页回顾前面的动机：性能提升的唯一现实路径是并行。原因包括：

1. 时钟频率持平或下降；
2. SIMD 位宽变宽，比如 AVX-512；
3. MIMD 核心数增加，例如 10 个物理 CPU、20 个逻辑 CPU；
4. 关键挑战变成：处理器数量增加后，如何写出高性能并行程序。

这页列出的四个挑战要记：

第 128-129 页：并行语言很多，略讲

这一页列了一大堆并行语言/框架：CUDA、Cilk、Go、Erlang、Scala、OpenMP 相关模型等。 这一页不用背名字。

它想说明一件事：

为什么没有万能语言？ 因为“并行”的形态差异巨大。

矩阵乘法的并行是：大量规则数据，适合 SIMD、OpenMP、CUDA。 Web 服务器的并行是：很多独立请求，适合线程池/事件驱动。 I/O 的并行是：很多任务在等待磁盘、网络、用户输入。 这些问题的瓶颈完全不同，所以语言设计也不同。

这页还提到 SIMD 特性不断加入编译器，而且把 C 翻译成好的汇编用了 20 多年。意思是：编译器很强，但它不可能总是自动猜出最优并行结构。程序员仍然需要提供并行提示。

第 130 页：Parallel Loops，并行循环，最重要的直觉

这一页是 OpenMP 的起点。

串行循环：

for (int i = 0; i < 100; i++) {
    ...
}

默认语义是：

i=0 做完，再做 i=1，再做 i=2 ...

并行循环的想法是把迭代空间切成块：

线程0：i = 0 到 24
线程1：i = 25 到 49
线程2：i = 50 到 74
线程3：i = 75 到 99

从第一性原理看，一个循环能不能并行，取决于：

第 i 次迭代是否依赖第 i-1 次迭代的结果。

例如这个可以并行：

for (int i = 0; i < N; i++)
    b[i] = a[i] * 2;

因为每个 b[i] 独立。

这个不容易直接并行：

for (int i = 1; i < N; i++)
    a[i] = a[i-1] + 1;

因为第 i 次依赖第 i-1 次。 所以并行循环的第一原则是：迭代之间最好相互独立。

第 131 页：OpenMP 组件：for 循环，重要

这一页具体讲 OpenMP 如何处理 for 循环。

例子：

for (i = 0; i < max; i++)
    zero[i] = 0;

OpenMP 的想法是：

把循环迭代拆成块，把每个块分给一个线程。

比如 max = 100，2 个线程：

• 线程 0：处理 0–49；
• 线程 1：处理 50–99。

这页还说 OpenMP 编译器必须能理解这个循环，并且运行时系统要能决定给每个线程多少迭代。

还有一个限制：不能从循环中提前跳出，也就是不要在 pragma 块里用 break、return、exit、goto 这类破坏结构化控制流的东西。

OpenMP 要把循环切开分给多个线程，所以它必须能清楚知道循环的边界、步长、迭代次数和退出条件。

如果你在循环中间 break，那就麻烦了： 线程 0 break 了，线程 1、2、3 怎么办？已经执行的迭代算不算？别的线程要不要停？语义会变复杂。

所以 OpenMP 喜欢结构规整的循环。

第 132 页：OpenMP parallel for 语法，必须掌握

这一页给出最核心语法：

#include <omp.h>

#pragma omp parallel for
for (int i = 0; i < 100; i++) {
    ...
}

这也是 OpenMP 的优雅之处： 它尽量不改变 C 语言本身，而是通过注释式指令添加并行语义。

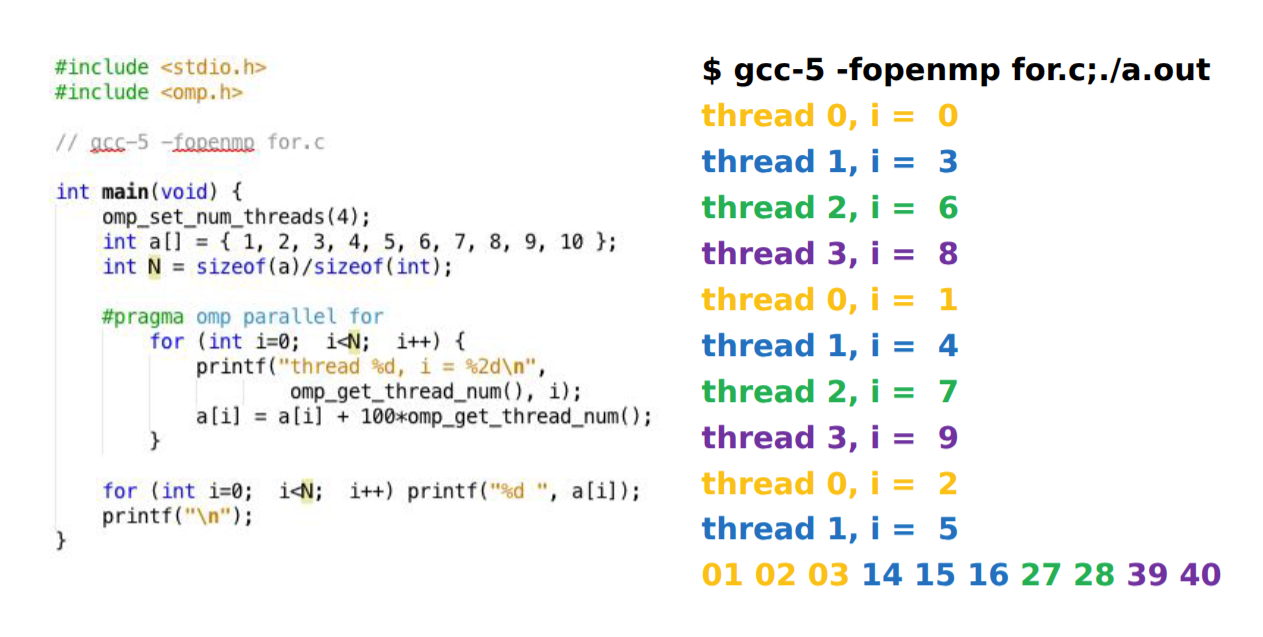

第 133 页：OpenMP 例子输出，重要度中等

注意一个细节：输出顺序不一定按 i=0,1,2,3... 排列。 因为线程是并发执行的，谁先打印取决于调度。 所以并行程序里：

计算结果可以确定，但输出顺序不一定确定。

这个直觉后面理解 race condition 很重要。

第 134 页：OpenMP 基本性质，必须掌握

这一页是 OpenMP 的定义页。OpenMP 是：

• C 的扩展，不需要学一门全新语言；
• 多线程；共享内存并行；
  • 使用 compiler directives，比如 #pragma；
  • 使用 runtime library，比如 #include <omp.h>；
• 同一份源代码可以在 1 核和 16 核机器上运行；
• 只适用于共享内存。

OpenMP 假设多个线程能看到同一个地址空间。

所以线程之间通信很简单：读写同一个变量。 但这也是危险来源：多个线程如果同时写同一个变量，就可能发生数据竞争。

这页非常适合考：

问：OpenMP 适合什么机器？

答： 共享内存多处理器/多核机器。

它不适合那种每台机器有独立内存、必须通过网络通信的分布式系统。那种更适合 MPI。

第 135 页：OpenMP parallel for 细节

这一页是考试重点。

代码：

#pragma omp parallel for
for (i = 0; i < max; i++)
    zero[i] = 0;

OpenMP 会让主线程创建其他线程，每个线程有独立执行上下文。 默认情况下：

• 在 for 循环外声明的变量是 shared，共享的；
• 循环索引 i 是 implicitly private，隐式私有的；
• for 循环结束时有一个隐式 barrier，同步屏障；
• 默认按连续区间划分索引区域。

这里每个点都值得理解。

1. 为什么循环索引必须 private？

如果所有线程共享同一个 i，那就炸了。 线程 0 改 i，线程 1 也改 i，循环控制变量会混乱。

所以 OpenMP 自动让每个线程有自己的 i。

每个线程都需要知道“我现在处理哪一个迭代”，这个状态不能被别的线程乱改。

2. 为什么数组 zero 可以 shared？

因为每个线程写的是不同位置：

zero[i] = 0;

线程 0 写 zero[0..24]，线程 1 写 zero[25..49]。 只要每个元素只被一个线程写，就没问题。

3. 为什么循环结束有 barrier？

因为循环后面的代码可能依赖整个数组都已经处理完。

比如：

#pragma omp parallel for
for (i = 0; i < max; i++)
    zero[i] = 0;

check(zero);

如果没有 barrier，某个线程还没写完，主线程就开始 check，结果可能错。

当后续代码依赖所有并行工作完成时，必须等待最慢的线程。（后面的工作可能是串行的，需要前面全部完成）

这也带来代价：如果负载不均衡，快线程要等慢线程。

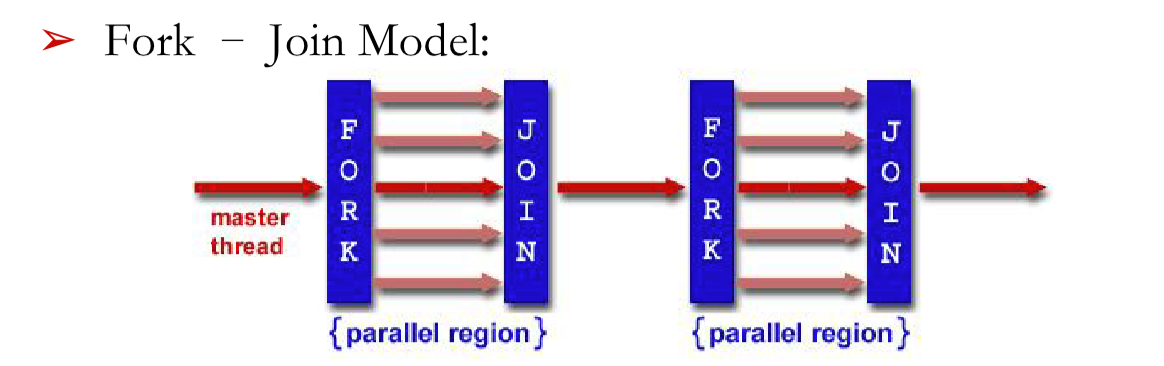

第 136 页：Fork-Join 模型，必须掌握

OpenMP 使用 Fork-Join Model。

程序开始时只有一个 master thread 顺序执行。 遇到并行区域时：

1. master thread fork 出一组 parallel threads；
2. 多个线程同时执行；
3. 并行区结束时 join；
4. 只留下 master thread 继续顺序执行。

课件还提醒：每个并行区域都重复这个过程，并且要考虑 Amdahl 定律。

并行程序不是从头到尾都并行，它通常是在“串行段”和“并行段”之间切换。

这直接对应 Amdahl 定律。

另外，fork/join 本身也有开销。 所以 OpenMP 适合把足够大的循环并行化。 如果循环只有 10 次，每次工作量很小，开线程的成本可能比计算还大。

第 137 页：OpenMP 线程是什么

OpenMP 写出来的是软件层面的并行；最后能不能真的并行，要看操作系统把这些 OpenMP 线程映射到多少个硬件线程上。

第 138 页：例子 2：计算 π

这一页引入一个经典例子：用数值积分计算 π。

思想是利用：

程序把区间 (0,1) 切成很多小段，每段取一个点算函数值，再把这些值加起来。

这个问题特别适合并行，因为：

每个小段的函数值可以独立计算，最后只需要把结果求和。

它的并行结构是：

独立计算很多项  →  最后合并求和

这正好引出后面的 reduction。

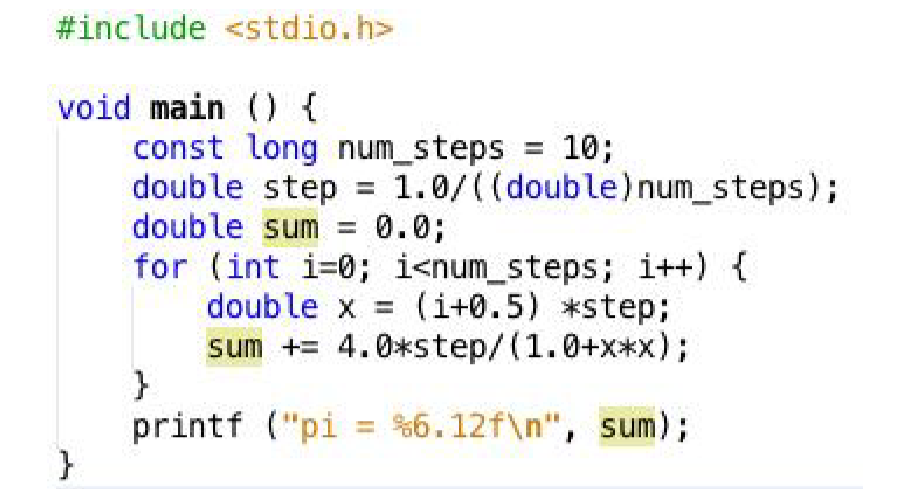

第 139 页：串行 π

串行版本得到：

pi = 3.142425985001

课件说接近 π，但不够准确，所以增加 num_steps 并并行化。

数值积分的精度取决于把区间切得多细。

num_steps 越大，小矩形越窄，近似越准。 但 num_steps 越大，循环次数也越多，计算时间越长。 这就是并行化的好机会：每一步相互独立，可以分给多个线程。

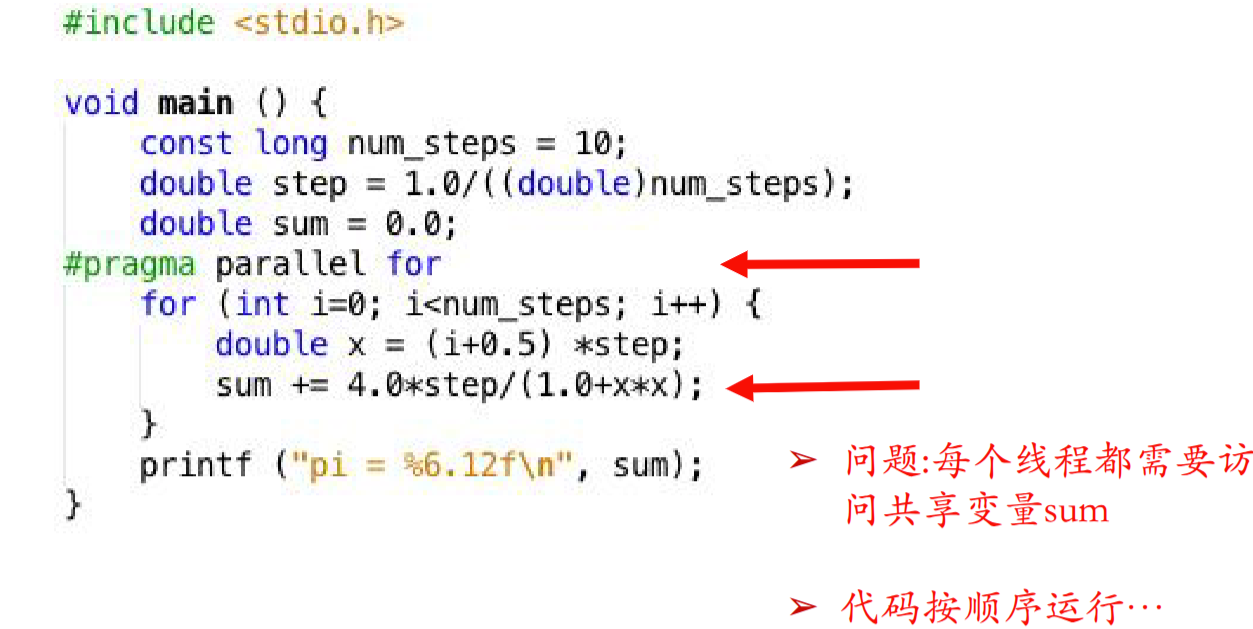

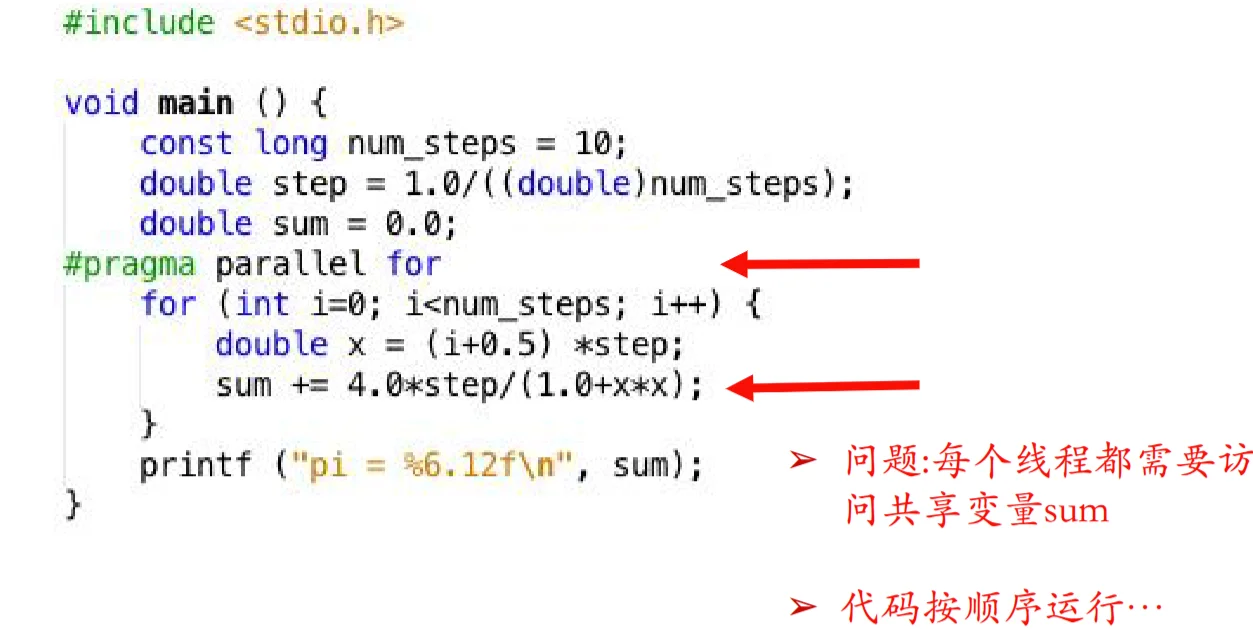

第 140 页：并行化问题：共享 sum

这一页指出最关键的问题：

每个线程都需要访问共享变量 sum。

如果天真的并行化，代码是：

sum += f(i);

它至少分成三步：

读 sum
计算 sum + f(i)
写回 sum

如果多个线程同时做这三步，就会出问题。

高级语言的一条语句，底层可能是多条指令；多个线程的这些指令可能交错执行。

这就是并行编程真正麻烦的地方： 循环里的每一项可以并行算，但共享的 sum 不能被多个线程随便同时更新

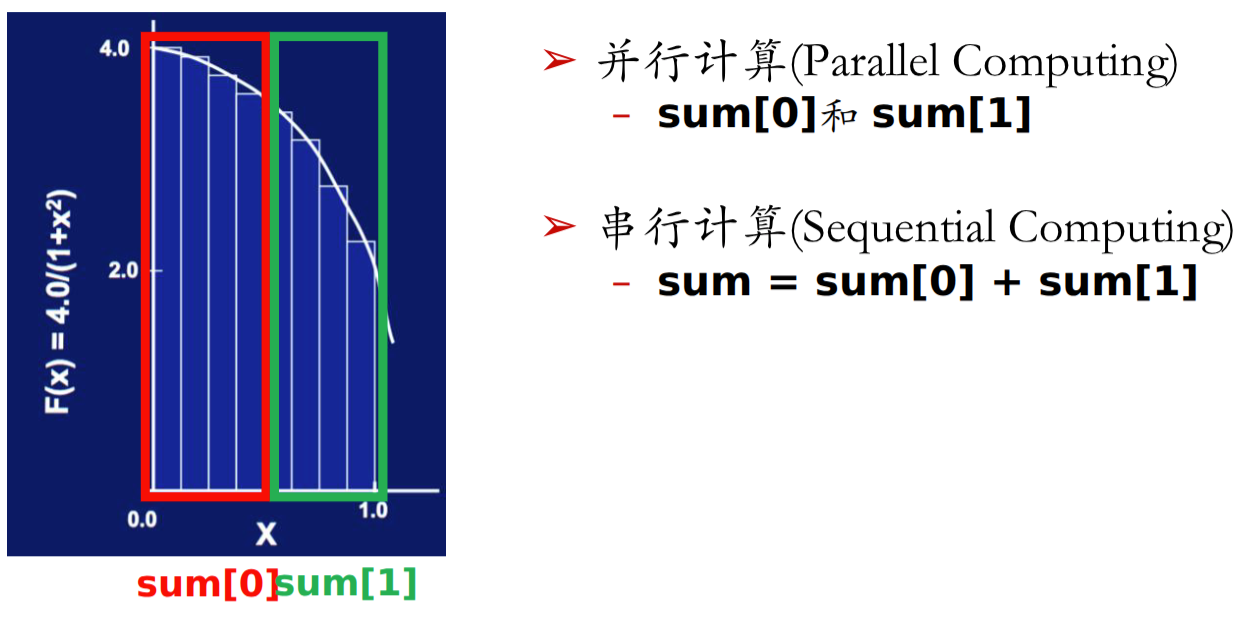

第 141 页：用多个 sum 分开算，重要

这一页给出一个简单思路：

并行计算：

线程0：sum[0]
线程1：sum[1]

串行合并：

sum = sum[0] + sum[1]

如果多个线程同时写同一个变量会冲突，那就让每个线程写自己的私有变量，最后再合并。

第 142 页：并行 π 试运行

第 142 页打印了类似：

i = 1, id = 1
i = 0, id = 0
i = 2, id = 2
i = 3, id = 3
i = 5, id = 1
i = 4, id = 0
...

你会发现 i 的输出不是严格 0,1,2,3,4,5 的顺序。

这正是并行程序的正常现象：不同线程谁先跑、谁后跑，由操作系统调度和硬件状态决定。只要每个线程写的是自己的 sum[id]，结果就可以是正确的。

第 142 页最后仍然得到：

pi = 3.142425985001

说明虽然打印顺序乱，但计算逻辑没错

第 143 页：增加 num_steps，提高精度，略中带重要

这一页把 num_steps 增加到 (10^6)，结果：

pi = 3.141592653590

非常接近 π。

并行化让我们可以承受更多迭代，从而提高数值精度或处理更大问题。

这是弱扩展思路的影子：硬件更多时，我们不一定只追求更快，也可以追求更大、更准的问题。

第 144 页：能不能在并行区里直接求总 sum？最重要之一

这一页问：我们可以并行计算 sum 吗？

直接写类似：

pi = pi + sum[id];

结果：

PI = 3.138450662641

而且不同运行之间值会变化。课件问：这是为什么？

答案是：race condition，竞争条件。

多个线程同时读写同一个共享变量，而最终结果依赖这些读写发生的先后顺序，就会产生不确定性。

这页非常重要，因为它从 OpenMP 编程自然过渡到下一板块“并行同步”。

第 145 页：用汇编解释 race condition

第 145 页用这个例子：

# *(x1) = 100
lw   x2, 0(x1)
addi x2, x2, 1
sw   x2, 0(x1)

两个线程同时执行“把内存里的值加 1”。直觉上应该从 100 变成 102。

但可能发生：

线程 A 读到 100
线程 B 读到 100
线程 A 算 101
线程 B 算 101
线程 A 写 101
线程 B 写 101

最后结果是 101，不是 102。

这叫 lost update。课件第 145 页就是用这个底层例子说明：高级语言里的 x++、sum += value、pi = pi + sum[id] 都不是天然原子的。

第 146 页：race condition 是怎么发生的，必须掌握

pi = pi + sum[id]

如果多个线程读取同一个 pi 的中间值，然后分别计算、分别写回，结果取决于谁先到、谁后到。

所以结果是：

not deterministic

也就是非确定性的。

这就是并行程序最讨厌的 bug：

它不是每次都错成同一个值，而是这次对、下次错、换台机器又不一样。

第 147 页：OpenMP Reduction，最重要

第 147 页引入 OpenMP 的 reduction：

#pragma omp for reduction(+ : sum)
for (i = 0; i <= MAX; i++)
    sum += A[i];

它的意思是：

每个线程都有一个私有的 sum
每个线程先算自己的部分
并行区域结束后
OpenMP 自动把所有私有 sum 用 + 合并到全局 sum

也就是编译器帮你做第 141 页的事情：

sum = sum[0] + sum[1] + sum[2] + ...

但它保证不会 race。课件第 147 页明确说，reduction 会指定每个线程私有的变量，并在并行区域末端进行约简操作。

所以 reduction

把一个危险的共享更新，改写成“私有局部累计 + 安全合并”。

第 148 页：手写的初始并行版本

第 148 页代码大概是：

#define NUM_THREADS 4
static long num_steps = 100000;
double step;

void main() {
    int i;
    double x, pi, sum[NUM_THREADS];

    step = 1.0 / (double) num_steps;

    #pragma omp parallel private(i, x)
    {
        int id = omp_get_thread_num();

        for (i = id, sum[id] = 0.0;
             i < num_steps;
             i = i + NUM_THREADS) {

            x = (i + 0.5) * step;
            sum[id] += 4.0 / (1.0 + x * x);
        }
    }

    for (i = 1; i < NUM_THREADS; i++)
        sum[0] += sum[i];

    pi = sum[0];
}

它的核心是这句：

for (i = id; i < num_steps; i = i + NUM_THREADS)

假设 4 个线程：

线程 0: i = 0, 4, 8, 12, ...
线程 1: i = 1, 5, 9, 13, ...
线程 2: i = 2, 6, 10, 14, ...
线程 3: i = 3, 7, 11, 15, ...

每个线程写自己的：

sum[id]

所以不会互相覆盖。最后由主线程串行合并：

sum[0] += sum[1];
sum[0] += sum[2];
sum[0] += sum[3];

这就是手写 reduction。课件第 148 页展示的就是这种初始并行版本。

不过这里要注意一个小坑：从数学公式看，最终必须乘上 step。第 139 页和第 140 页代码里是：

sum += 4.0 * step / (1.0 + x * x);

但第 148、149 页截图里写的是：

sum += 4.0 / (1.0 + x * x);
pi = sum;

如果完全照图这样写，结果会大约是 num_steps * π，不是 π。正确写法应该二选一：

sum[id] += 4.0 * step / (1.0 + x * x);
pi = sum[0];

或者：

sum[id] += 4.0 / (1.0 + x * x);
pi = step * sum[0];

所以这里很可能是课件代码漏了 step，但它想讲的 OpenMP 并行结构是对的。

第 149 页：最终版本，用 parallel for + reduction

第 149 页把手写版本简化成 OpenMP 推荐写法：

#pragma omp parallel for private(x) reduction(+:sum)
for (i = 1; i <= num_steps; i++) {
    x = (i - 0.5) * step;
    sum = sum + 4.0 / (1.0 + x * x);
}
pi = sum;

这页的重点是：

#pragma omp parallel for private(x) reduction(+:sum)

它同时做了三件事：

parallel for:
    把 for 循环的 i 分给多个线程

private(x):
    每个线程有自己的 x，避免互相覆盖

reduction(+:sum):
    每个线程有自己的局部 sum
    最后 OpenMP 自动用 + 合并

这就是第 148 页手写版本的自动化。课件第 149 页标题也明确写着：parallel for, reduction。

同样，这页数学上也应该乘 step：

sum = sum + 4.0 * step / (1.0 + x * x);

或者最后：

pi = step * sum;

最值得背的几句话

OpenMP 是共享内存多线程并行编程模型，通过 #pragma 给 C 程序添加并行语义。

#pragma omp parallel for 会把 for 循环迭代分配给多个线程执行。

OpenMP 使用 fork-join 模型：master thread 遇到并行区 fork 出多个线程，并行区结束后 join。

循环外声明的变量默认 shared，循环索引变量默认 private。

sum += A[i] 不是原子操作，多个线程同时执行会产生 race condition。

reduction(+:sum) 的本质是每个线程维护私有局部和，最后自动把它们相加合并。

第 6 模块：并行同步 Synchronization

继续讲最后一板块：第 6 模块——并行同步 Synchronization，第 150–167 页。

并行程序里，多个线程会同时读写共享内存。 只要两个线程可能同时碰同一个位置，并且至少一个是写，就会出现“不知道谁先发生”的问题。 同步的目标就是：把某些本来可能交错执行的操作，强行变成有秩序、可预测的执行。

前面 OpenMP 讲的是“怎么把循环拆开并行跑”；这一节讲的是“拆开以后，怎么不互相踩脚”。这块非常容易考：data race、lock、critical section、atomic/AMO、OpenMP critical、deadlock。

第 150 页：标题页

进入 并行同步 Synchronization。

上一节我们看到：

pi += sum[id];

多个线程同时执行会出错。 为什么？因为它不是一步完成的，而是：

读 pi → 加 sum[id] → 写 pi

同步就是为了解决这种“多个线程同时更新共享状态”的问题。

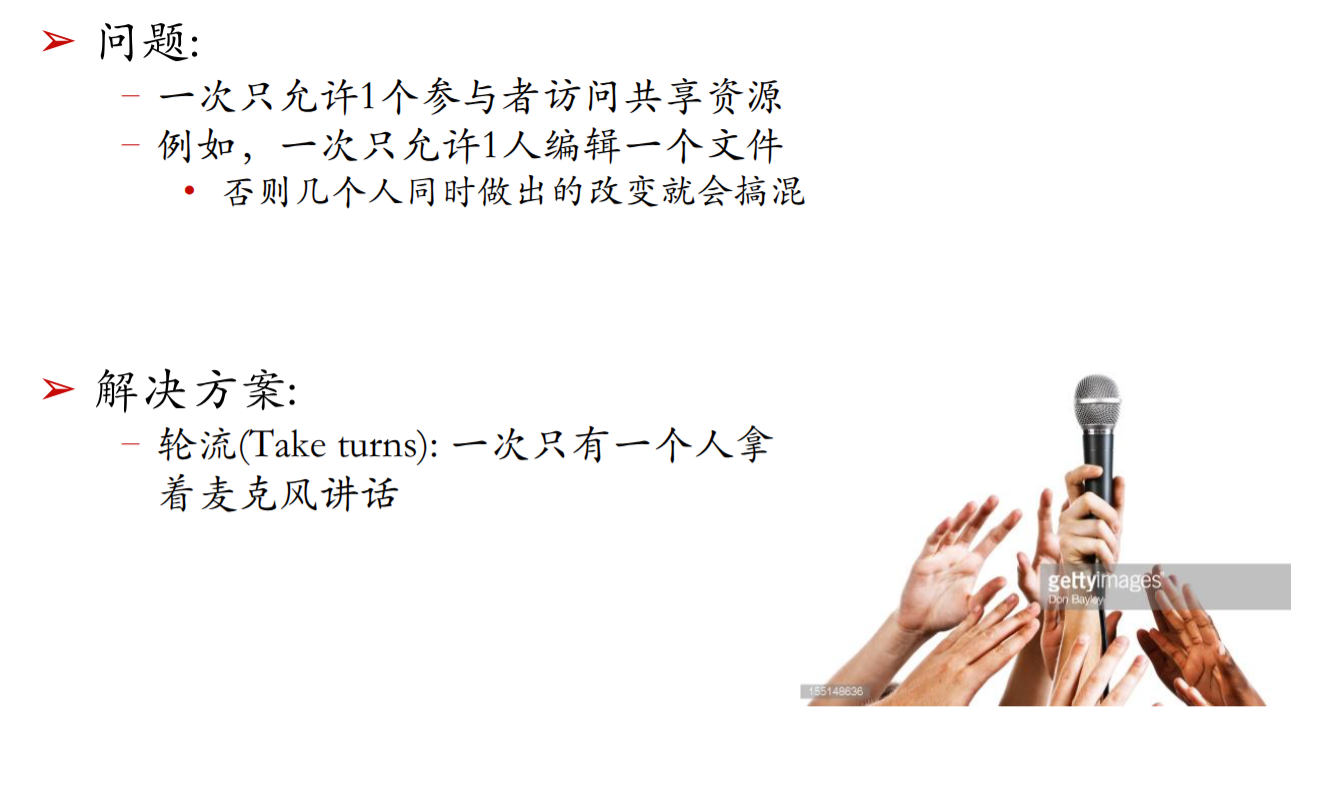

第 151 页：同步的基本问题

从生活中引入

第 152 页：数据竞争 Data Race

这一页给出核心定义。

Data Race，数据竞争：

来自不同线程的两次内存访问访问同一个位置，至少有一次是写，并且它们没有被同步约束顺序，那么就形成数据竞争。

第一性原理：

程序正确性不能依赖“刚好某个线程先跑”。 如果结果依赖调度运气，这个程序就是不可靠的。

课件也强调：存在 data race 时，程序结果取决于机会；通过同步写入和读取可以获得确定性行为。

第 153 页：锁 Locks，必须掌握

锁是最基本的同步工具。

通常：

lock = 0 表示 unlocked，没被占用
lock = 1 表示 locked，已经被占用

锁就是一个共享的标志位，用来表示“某个共享资源现在有没有主人”。

第 154 页：朴素 lock 写法，看起来对，其实有坑

这一页给出直觉上的锁：

while (lock != 0) ;
lock = 1;

// critical section

lock = 0;

即：

如果锁被别人拿着，就等；
看到锁空了，就把锁设为 1；
进入临界区；
结束后把锁设回 0。

这看起来非常合理，但问题藏在这两句之间：

while (lock != 0) ;
lock = 1;

检查 lock 是否为 0 和 把 lock 设为 1 是两个动作。 只要是两个动作，中间就可能被别的线程插进来。

也就是说，“看到麦克风在桌上”和“把麦克风拿到手里”不是同一瞬间完成的。你刚看到麦克风空着，别人也看到了，然后你俩同时伸手，尴尬了。

第 155 页：为什么朴素 lock 失败

这一页用 Thread 1 和 Thread 2 说明：

// Thread 1
while (lock != 0);
lock = 1;
// critical section
lock = 0;

// Thread 2
while (lock != 0);
lock = 1;
// critical section
lock = 0;

可能发生这样的时间线：

初始 lock = 0

Thread 1 读 lock，发现是 0
Thread 2 读 lock，发现也是 0

Thread 1 执行 lock = 1
Thread 2 执行 lock = 1

Thread 1 进入 critical section
Thread 2 也进入 critical section

两个人都以为自己拿到了锁。 结果锁完全失效。

课件特别强调：这个问题无论怎么尝试，在普通汇编级别也没有解决方案，除非引入新的指令。

这就是本节最关键的洞察：

实现锁需要一个不可分割的“读 + 写”操作。 普通 load 和 store 分开执行，不足以实现正确的锁。

这也解释了为什么同步不是纯软件问题，它需要硬件支持。

第 156 页：硬件同步 Hardware Synchronization

这一页给出解决方案：atomic read/write，原子读写。

原子操作：

一个操作在其他线程看来要么完全没发生，要么已经完全发生；中间状态不可见。

具体到锁，我们需要一种指令能做到：

读出旧 lock 值 + 写入新 lock 值

并且中间不允许其他线程访问同一个 lock。

课件列了两类常见硬件实现：

1. atomic swap，原子交换 把寄存器和内存中的值原子交换。
2. linked load / conditional store 这一类成对指令 先“链接读取”，再尝试写入。如果中间内存位置被别人改过，写入失败。

RISC-V 两种都有变体，但课件为了简单重点讲 atomic swap。

为什么必须共享内存？

因为锁本身要被多个处理器/线程共同看到。 如果每个处理器都有自己私有的一份 lock，那就没法协调。 所以同步通常建立在共享内存多处理器之上。

第 157 页：AMO 原子存储器操作，必须理解

AMO = Atomic Memory Operations，原子内存操作。

课件用：

amoadd.w rd, rs2, (rs1)

解释 AMO 的通用含义：

t = M[x[rs1]]
x[rd] = t
M[x[rs1]] = t + x[rs2]

也就是说，它做三件事：

1. 从内存地址 x[rs1] 取出旧值；
2. 把旧值放到目标寄存器 rd；
3. 把旧值和 rs2 做某种操作后的结果写回内存。

重点是：这三件事是原子的。 别人不能插进来看到半成品。

AMO 支持多种操作：

Add, And, Or, Swap, Xor, Max, Min ...

课件还提到 aq 和 rl，它们用来确保顺序执行。

这里稍微展开一下：

第一性原理：

锁不仅要保证“只有一个线程进去”，还要保证“进去前后内存操作的顺序不要被 CPU/编译器乱重排”。

否则可能出现：你锁是拿了，但临界区里的读写顺序被优化器或硬件重排，另一个线程看到的状态仍然混乱。

第 158 页：RISC-V Critical Section，最重要

这一页给出正确的 RISC-V 锁实现。

假设：

• lock 在 a0 指向的内存地址；
• lock = 0 表示 free；
• lock = 1 表示 set / locked。

代码：

li t0, 1

Try:
    amoswap.w.aq t1, t0, (a0)
    bnez t1, Try

    // critical section

    amoswap.w.rl x0, x0, (a0)

逐行理解：

li t0, 1

把 1 放入 t0，因为我们想把 lock 设置为 1。

amoswap.w.aq t1, t0, (a0)

这句是关键。它原子地做：

t1 = 旧的 lock 值
lock = 1

也就是说，线程一边读取旧锁值，一边把锁设为 1，整个过程不可分割。

接着：

bnez t1, Try

如果旧的 lock 值不是 0，说明别人已经持有锁。那就回去继续试。

如果旧 lock 是 0，说明我成功把它从 0 改成 1，我拿到锁了。

最后释放锁：

amoswap.w.rl x0, x0, (a0)

x0 永远是 0，所以这相当于把 lock 写回 0，释放锁。课件的 RISC-V critical section 正是用 amoswap.w.aq 尝试获得锁，用 amoswap.w.rl 释放锁。

第一性原理总结：

获得锁的本质不是“看到 lock 是 0”，而是“我成功地把 lock 从 0 改成 1，并且没人能同时完成同样的事”。

这就是 atomic swap 的意义。

第 159 页：把错误 lock 修正成 AMO lock，重要

这一页把前面的错误写法和修正写法放在一起。

错误写法：

while (lock != 0);
lock = 1;

// critical section

lock = 0;

问题是“检查”和“设置”分离。

修正写法：

li t0, 1

Try:
    amoswap.w.aq t1, t0, (a0)
    bnez t1, Try

Locked:
    // critical section

Unlock:
    amoswap.w.rl x0, x0, (a0)

这页最值得背的句子是：

正确锁的 acquire 必须是原子 test-and-set / swap，而不是普通 load + store。

顺便注意：这里的 Try 循环是 spin lock，自旋锁。 线程拿不到锁时，不是睡眠，而是一直循环尝试。

自旋锁适合临界区很短的情况。 如果临界区很长，自旋会浪费 CPU：一群线程站在门口疯狂转圈，CPU 粉丝都要破防。

第 160 页：OpenMP 锁定，重要度中等

这一页从底层 RISC-V 锁回到高级语言 OpenMP。

图里代码大致是：

omp_lock_t lock;
omp_init_lock(&lock);

#pragma omp parallel
{
    int id = omp_get_thread_num();

    // parallel section

    omp_set_lock(&lock);

    // start sequential section
    printf("id = %d\n", id);
    // end sequential section

    omp_unset_lock(&lock);

    // parallel section
}

omp_destroy_lock(&lock);

这段代码的第一性原理：

箭头标出的部分也很清楚：

• 锁外面是 parallel section，可以多个线程同时执行；
• omp_set_lock 和 omp_unset_lock 之间是 sequential section，也就是一次只有一个线程执行；
• 最后要 destroy lock，清理资源。

第一性原理：

OpenMP 锁把底层硬件原子指令包装成库函数，让程序员不用手写 amoswap。

但代价还是存在：临界区本质上是串行的。 如果你的程序大量时间都在锁里面，就会被 Amdahl 定律卡住。

第 161 页：OpenMP 同步工具，重要

这一页列出 OpenMP 提供的更高级同步构造：

critical
atomic
barrier
ordered

它们通常用于高级并行编程。

从第一性原理区分：

举例：

#pragma omp critical
{
    pi += sum[id];
}

保证这段一次只有一个线程进来。

#pragma omp atomic
sum += x;

适合简单的共享变量更新。

#pragma omp barrier

所有线程都等到这里，再一起往后走。

考试一般不会深入 ordered，但要知道它和顺序有关。

第 162 页：OpenMP Critical Section，最重要

这一页把上一节 π 的例子修好：

#pragma omp parallel
{
    int id = omp_get_thread_num();

    for (int i = id; i < num_steps; i += NUM_THREADS) {
        double x = (i + 0.5) * step;
        sum[id] += 4.0 * step / (1.0 + x * x);
    }

    #pragma omp critical
    pi += sum[id];
}

这里 sum[id] 是每个线程自己的局部结果，所以前面的循环可以并行。 最后：

pi += sum[id];

会更新共享变量 pi，因此必须保护起来。

#pragma omp critical 的作用是：

让下面这条语句同一时刻只被一个线程执行。

第一性原理：

临界区是把“不安全的共享写”包成“串行执行的一小段”。

不过注意一个性能点：

如果 1000 个线程都要进入 critical，最后这 1000 次 pi += sum[id] 还是排队执行。 所以 critical 能保证正确性，但可能牺牲并行性能。

在这个求 π 例子中，更好的写法通常是：

#pragma omp parallel for reduction(+:pi)

因为 reduction 可以让每个线程局部累加，最后高效合并。 所以考试可以这样比较：

第 163 页：死锁的麻烦，重要

这一页用两个厨师共用厨房讲死锁。

两个厨师都需要盐和胡椒：

厨师 A 拿了盐，等胡椒
厨师 B 拿了胡椒，等盐

结果：

A 等 B 放下胡椒
B 等 A 放下盐
两个人都不动

这就是死锁。

第一性原理：

每个线程都占有一部分资源，同时等待另一个线程释放资源，导致所有人都无法前进。

课件说死锁在并行程序中是可能的，而且很难调试。

为什么难调试？

因为它依赖时机。 程序可能跑 100 次都没事，第 101 次刚好线程交错顺序变了，就卡死。 调试器一开，时序变了，bug 还可能消失。并行 bug 很会装乖。

第 164 页：Deadlock 定义与哲学家就餐问题，必须掌握

课件定义：

Deadlock：一种不可能有任何进展的系统状态。

然后给出经典 Dining Philosophers，用餐哲学家问题：

每个哲学家重复：

1. 等左边叉子可用，拿起左叉；
2. 等右边叉子可用，拿起右叉；
3. 拿到两把叉子后吃饭；
4. 放下右叉；
5. 放下左叉；
6. 重复。

如果所有哲学家同时拿起左叉，就会变成：

每个人手里都有左叉
每个人都在等右叉
没有人能吃饭
没有人会放下叉子

系统完全停止进展。

第一性原理上，死锁通常需要四个条件同时成立：

课件没有显式列四条件，但理解这四点很有用。解决死锁，本质上就是破坏其中一个条件。

常见解决方法：

1. 固定加锁顺序 所有人都先拿编号小的锁，再拿编号大的锁。这样不会形成循环等待。
2. 一次性申请全部资源 要么全拿到，要么一个都不拿。
3. try-lock + 失败释放 拿不到第二个锁，就放下第一个，稍后重试。
4. 限制并发数量 比如 5 个哲学家只允许 4 个同时尝试拿叉子。

考试问“如何避免哲学家就餐死锁”，答“统一资源获取顺序”最稳。

第 165 页：用 OpenMP 做矩阵乘法，重要

这一页回到矩阵乘法，用 OpenMP 并行化：

// C[M][N] = A[M][P] × B[P][N]

#pragma omp parallel for private(tmp, j, k)
for (i = 0; i < M; i++) {
    for (j = 0; j < N; j++) {
        tmp = 0.0;
        for (k = 0; k < P; k++) {
            tmp += A[i][k] * B[k][j];
        }
        C[i][j] = tmp;
    }
}

第一性原理分析：为什么这里可以并行外层 i？

因为每个 i 对应 C 的一整行：

线程 0 算 C 的某些行
线程 1 算 C 的另一些行

不同线程写的是不同的 C[i][j]，没有两个线程同时写同一个 C 元素。 因此不需要给每个 C[i][j] 加锁。

这是非常重要的并行编程直觉：

最好的同步，是通过任务划分避免同步。

如果每个线程负责不同数据区域，就没有共享写冲突。 锁不是越多越安全，锁多了性能会被串行化。

这里 private(tmp, j, k) 也很关键：

• tmp 必须 private，因为每个线程都要独立累加自己的 (C_)；
• j、k 是循环局部控制变量，也应避免线程共享造成混乱；
• A、B 是只读共享，没问题；
• C 是共享数组，但每个线程写不同位置，所以可以。

第 166 页：矩阵乘法还能怎么优化，重要度中等

这一页说 OpenMP 并行不是终点，还可以继续优化：

1. 编译器优化 -O2 / -O3 减少执行指令数量，做循环优化、寄存器分配等。
2. 缓存分块 blocking 提高 cache 命中，减少 DRAM 访问。
3. 利用 SIMD AVX 指令 提高浮点运算率，也就是利用 DLP。

第一性原理：

OpenMP 主要利用 MIMD/TLP，也就是多个核心并行算不同工作。 但单个线程内部仍然可以用 SIMD 和 cache blocking 提速。

所以完整高性能矩阵乘法通常是多层优化：

线程级并行：OpenMP 分行/分块给多个核心
数据级并行：每个核心内部用 SIMD/AVX
缓存优化：blocking 提高数据复用
编译器优化：减少指令开销

也就是前面几章最后合体：

这页非常适合作为整份课件的综合题。

第 167 页：小结，重要

最后一页总结整份课件：

1. 顺序软件执行速度有限；
2. 并行处理是获得更高性能的重要途径；
3. SIMD 是数据级并行，现代高性能 CPU 基本都有，编译器部分支持；
4. MIMD 是线程级并行，多核处理器和操作系统支持，但单程序利用它通常需要程序员介入，比如 OpenMP；
5. SIMD + MIMD 才能实现最大性能；
6. ILP 是指令级并行，VLIW 是其中一种，在 DSP 中较常见，通用处理器中已经较少使用；
7. 同步需要硬件支持，通常通过更高级别工具使用，同时要小心死锁。

这一页的第一性原理总结可以这样说：

性能来自并行，但正确性来自同步。 没有并行，程序慢；没有同步，程序错；同步太多，程序又会慢。 并行编程的艺术就是在“快”和“对”之间找平衡。

这一板块的考试抓手

最值得背的几句话

Data race：不同线程访问同一内存位置，至少一个是写，并且没有同步约束顺序。

锁用于实现互斥，保证同一时刻只有一个线程进入临界区。

普通 load + store 不能正确实现锁，因为“检查锁”和“设置锁”不是原子操作。

正确的锁需要硬件原子指令，例如 atomic swap / AMO / test-and-set。

#pragma omp critical 可以保证一段代码一次只被一个线程执行，但可能降低并行性能。

死锁是系统无法继续前进的状态，常见原因是线程持有一个资源并等待另一个资源，形成循环等待。

最好的同步往往是通过合理划分数据，避免多个线程写同一个位置。

高性能程序通常要同时利用 TLP/OpenMP、DLP/SIMD、cache blocking 和编译器优化。

全章总逻辑与世界观

可以把这份课件理解成一条非常清晰的主线：

顺序执行性能遇到极限 → 寻找程序中的并行性 → 在不同硬件层次利用并行性 → 用编程模型表达并行性 → 用同步保证并行程序正确性。

也就是说，它不是“并行技术大杂烩”，而是在回答一个核心问题：

现代计算机为什么必须并行？并行到底可以从哪些层次来获得？获得之后又会引入什么新问题？

1. 全章的第一性原理：性能来自“更多有效工作/单位时间”

最底层的问题是性能：

单核时代主要靠三件事提高性能：

1. 提高主频：一个周期更短；
2. 降低 CPI：每条指令平均用更少周期；
3. 减少指令数：编译器优化、算法优化。

但这三条路都有限：

• 主频受功耗和散热限制；
• 单核流水线、乱序、超标量继续加复杂度，收益递减；
• 程序本身有数据依赖、分支、内存访问，不能无限压缩。

所以课件一开始讲 Amdahl 定律，本质是在告诉你：

任何优化都只能作用在程序的一部分；不能被加速的部分会成为最终瓶颈。

这就是全章的地基。后面所有 SIMD、VLIW、多核、OpenMP、同步，都是在问： 我们还能从哪里挖出可加速的部分？

课件第 28–29 页已经把应用程序中的并行性分成三大类：DLP 数据级并行、ILP 指令级并行、TLP 线程/任务级并行，并说明它们分别受内存带宽、数据/控制依赖、通信/同步开销限制。

2. 第 0、1 模块：提出问题，建立地图

第 0、1 模块不是技术细节，而是全章地图。

它做了三件事。

第一，说明为什么需要并行。 CPU 主频不能一直涨，单核越来越难靠频率和复杂度继续提升性能，所以并行处理成为继续提高速度的重要路径。

第二，用矩阵乘法建立贯穿全章的例子。 矩阵乘法非常适合当主线，因为它同时包含：

• 大量重复运算；
• 大量独立数据；
• 明显的内存访问问题；
• 可以用 SIMD 优化；
• 可以用 OpenMP 多线程优化；
• 可以用 blocking 优化 cache。

所以它不是随便选的例子，而是一个“并行优化样板间”。

第三，用 Flynn 分类和 DLP/ILP/TLP 把后面的章节排好队：

课件第 27 页强调 SIMD 和 MIMD 是现代体系结构中最常见的并行方式，而且通常存在于同一个系统中；SPMD 则是常见编程风格：多个处理器运行同一程序，处理不同数据，并用同步原语协调。

所以第 0、1 模块的角色是：

告诉你为什么要并行，以及并行性大致分几层。

3. 第 2 模块 DLP：从“一个操作一个数据”变成“一个操作多个数据”

数据级并行的第一性原理是：

如果很多数据要做同一种操作，就不要一条一条算，而应该把它们打包一起算。

比如：

c[i] = a[i] + b[i];

每个 i 的操作相同，只是数据不同。 这就天然适合 SIMD。

所以 SIMD/AVX 的本质不是“神奇指令”，而是：

把多个数据 lane 放进一个宽寄存器，用一条指令同时操作这些 lane。

这一模块先讲寄存器宽度，比如 256-bit AVX 可以放 4 个 double；然后讲 intrinsics；然后回到矩阵乘法，展示如何一次算多个 (C) 元素。

但课件没有停在“SIMD 很快”这个浅层结论，而是继续追问：

为什么用了 AVX 以后还远达不到理论峰值？

于是引出两个更深的瓶颈：

1. 流水线/指令依赖瓶颈 一个累加器连续依赖自己，CPU 流水线填不满，所以需要 loop unrolling，制造多个独立累加器。
2. 内存层次瓶颈 大矩阵时，算得快不够，数据要能及时从 cache/DRAM 喂进来，所以需要 blocking，提高数据复用。

因此 DLP 模块的真正逻辑是：

这一模块在全章中的作用是：

证明“并行”不只是多核。单个核心内部也有大量数据级并行，但要受指令依赖和内存层次限制。

4. 第 3 模块 ILP：从“数据并行”转向“指令并行”

ILP 的第一性原理是：

如果同一个线程中的多条指令互不依赖，就可以重叠执行。

比如：

a = b + c;
d = e + f;

这两条没有依赖，可以并行。 但如果是：

a = b + c;
d = a + f;

第二条依赖第一条结果，就不能随便并行。

所以 ILP 模块研究的是：

在一个线程内部，机器或编译器能挖出多少独立指令？

这里出现两条路线：

VLIW 的第一性原理是： 既然硬件动态找并行很复杂，那就让编译器提前把多个操作打包到一条很长的指令中。

课件第 64–66 页说 VLIW 把多个操作打包到一条指令中，每个操作槽对应固定功能单元，编译器负责调度操作、保证指令内并行性并避免数据冒险。

但是这个模块后半部分又在拆 VLIW 的台：

• 分支不可预测；
• cache miss 不可预测；
• 内存访问延迟不固定；
• 编译器难以静态知道一切；
• 代码量可能爆炸。

所以 ILP 模块的逻辑是：

它在全章中的角色是：

说明“单线程内部并行”已经被努力挖过了，但受依赖、分支、cache miss 限制，不能单靠 ILP 解决性能问题。

这也为下一模块 TLP 铺垫： 既然一个线程内部并行性有限，那就同时跑多个线程。

5. 第 4 模块 TLP：从“一个线程更快”转向“多个线程一起跑”

TLP 的第一性原理是：

一个线程被数据依赖、cache miss、分支卡住时，另一个线程可能还能继续执行。 与其让硬件闲着，不如让多个线程共享或复制硬件资源。

这一模块从多核讲到硬件线程，再讲 SMT/Hyperthreading。

它有两个核心层次。

第一层：多核

多核的本质是：

复制核心，让多个 PC、多个寄存器状态、多个执行路径同时推进多个指令流。

这对应 MIMD：多个指令流，多个数据流。

第二层：硬件多线程 / SMT

SMT 的本质不是复制完整核心，而是：

复制线程状态，复用同一个核心的执行资源。

为什么有用？ 因为超标量核心很宽，单个线程经常填不满 issue slots。SMT 用另一个线程的指令去填空位。

所以这模块的第一性原理可以概括成：

课件第 91 页明确把改进性能总结成：提高时钟频率、降低 CPI、同时执行多个任务，并且最终要“高 (f_s)、SIMD、多并行任务”都做。

TLP 模块在全章中的角色是：

说明当单线程内部的 DLP/ILP 不够时，可以转向线程级并行，用多个核心或硬件线程提高吞吐。

但它也埋下了新问题： 多个线程如果共享内存，就会产生同步和数据竞争。

这正好通向后面的 OpenMP 和同步。

6. 第 5 模块 OpenMP：从“硬件能并行”到“程序员表达并行”

前面几个模块主要是硬件视角：机器有什么能力。 OpenMP 模块切换到软件视角：

硬件有多个核心，不代表 C 程序会自动利用多个核心。程序员必须表达哪些部分可以并行。

OpenMP 的第一性原理是：

对共享内存多核机器，用最小语法改动告诉编译器和运行时：这个循环可以拆给多个线程。

比如：

#pragma omp parallel for
for (i = 0; i < N; i++)
    a[i] = 0;

这句话背后做的是：

1. fork 出一组线程；
2. 把循环迭代分给线程；
3. 每个线程独立执行一部分；
4. 结束时 join；
5. 必要时 barrier 等待所有线程完成。

课件第 134–136 页说明 OpenMP 是 C 扩展、多线程、共享内存并行，使用 #pragma 和运行时库；parallel for 中循环外变量默认 shared，循环索引隐式 private，循环结束有隐式 barrier，并采用 fork-join 模型。

这个模块最重要的不是 OpenMP 语法本身，而是它引出的三个软件并行核心问题：

所以 π 的例子很关键。 它先展示“每个小区间可以独立计算”，再展示“最后求和会产生 race”，最后引出 reduction。

OpenMP 模块在全章中的角色是：

把硬件线程级并行变成程序员可用的编程模型。

但它也自然暴露出： 一旦多个线程共享变量，就需要同步。

7. 第 6 模块同步：从“并行程序跑起来”到“并行程序跑得对”

同步模块是全章的收口。

前面所有并行技术都在追求“快”。 最后这一章提醒你：

并行程序如果没有同步，快也可能是错的。

同步的第一性原理是：

多个线程访问同一内存位置，至少一个写，并且没有确定顺序，结果就依赖调度时机。

这就是 data race。

要解决它，需要：

1. 临界区 critical section：一次只允许一个线程进入；
2. 锁 lock：控制进入临界区的资格；
3. 原子操作 atomic/AMO：保证“检查并设置锁”不可分割；
4. 高级同步工具：OpenMP critical、atomic、barrier；
5. 避免死锁：不要让线程形成循环等待。

这一模块和硬件又接上了： 锁看起来是软件概念，但正确实现锁需要硬件原子指令。普通 load/store 不能保证“读锁”和“写锁”之间没人插队。

课件最后总结说：顺序软件执行速度有限，并行处理是获得更高性能的重要途径；SIMD 是数据级并行，MIMD 是线程级并行，SIMD + MIMD 实现最大性能；ILP 中 VLIW 在 DSP 中较常见但通用处理器中较少使用；同步需要硬件支持，通常用高级工具，并且要小心死锁。

所以同步模块在全章中的作用是：

给并行性能加上正确性约束。

没有同步，程序可能错。 同步太多，程序又会慢。 这就是并行编程的核心张力。

8. 各模块之间的总逻辑

整份课件可以画成这样：

为什么要并行？
    ↓
Amdahl 定律：并行部分越多，理论加速越高，但顺序部分限制上限
    ↓
程序中有哪些并行性？
    ↓
DLP：同一操作，多份数据 → SIMD / AVX / blocking
    ↓
ILP：同一线程，多条指令 → 流水线 / 超标量 / VLIW
    ↓
TLP：多个线程/任务 → 多核 / SMT / Hyperthreading
    ↓
程序员如何使用 TLP？
    ↓
OpenMP：parallel for / fork-join / reduction
    ↓
并行之后如何保证正确？
    ↓
同步：data race / lock / atomic / critical / deadlock

这条线特别顺：

• 第 0、1 模块：提出问题，分类并行；
• 第 2、3、4 模块：分别讲硬件层面的 DLP、ILP、TLP；
• 第 5 模块：讲软件如何调用 TLP；
• 第 6 模块：讲调用 TLP 后如何保证共享内存正确性。

9. 这章真正想让你形成的世界观

这章不是让你背一堆名词，而是建立一个系统观：

第一，性能瓶颈会迁移

优化前，瓶颈可能是 Python 解释器。 换 C 后，瓶颈变成没有 SIMD。 用 AVX 后，瓶颈变成流水线依赖。 unroll 后，瓶颈变成 cache/memory。 OpenMP 后，瓶颈可能变成同步和内存带宽。

所以高性能优化不是“一招鲜”，而是不断问：

当前最稀缺的资源是什么？

是算力？寄存器？cache？内存带宽？线程数？同步时间？

第二，并行有层次，不是只有多线程

同一个程序可以同时利用：

• ILP：流水线/乱序/指令调度；
• DLP：SIMD/AVX；
• TLP：OpenMP 多线程；
• Memory locality：cache blocking；
• Synchronization：保证共享数据正确。

现代高性能程序通常是这些东西叠在一起。

第三，并行越强，正确性越难

串行程序中，顺序很明确：

A 先发生，B 后发生

并行程序中，顺序变成：

A 和 B 谁先发生？不知道。

所以要用同步人为建立顺序。 但是同步会牺牲并行性，因此真正好的并行程序不是疯狂加锁，而是：

尽量通过数据划分避免共享写；只有必要时才同步。

第四，全章其实围绕矩阵乘法不断升级

矩阵乘法贯穿了整个课件：

所以它是全章的“实验田”。

10. 最压缩的总总结

这份课件的组织方式可以浓缩成一句话：

先说明顺序执行为什么到头了，再按 DLP、ILP、TLP 三个层次寻找并行性能，接着用 OpenMP 把线程级并行暴露给程序员，最后用同步解决共享内存并行带来的正确性问题。

再更狠一点压缩：

性能问题 → 并行分类 → 硬件利用并行 → 软件表达并行 → 同步保证正确

这就是整章的骨架。
