Chapter 7：时序逻辑 Sequential Logic

第 1–9页：时序逻辑与基本时序约束

主要是一些概念

时序逻辑与存储元件基础

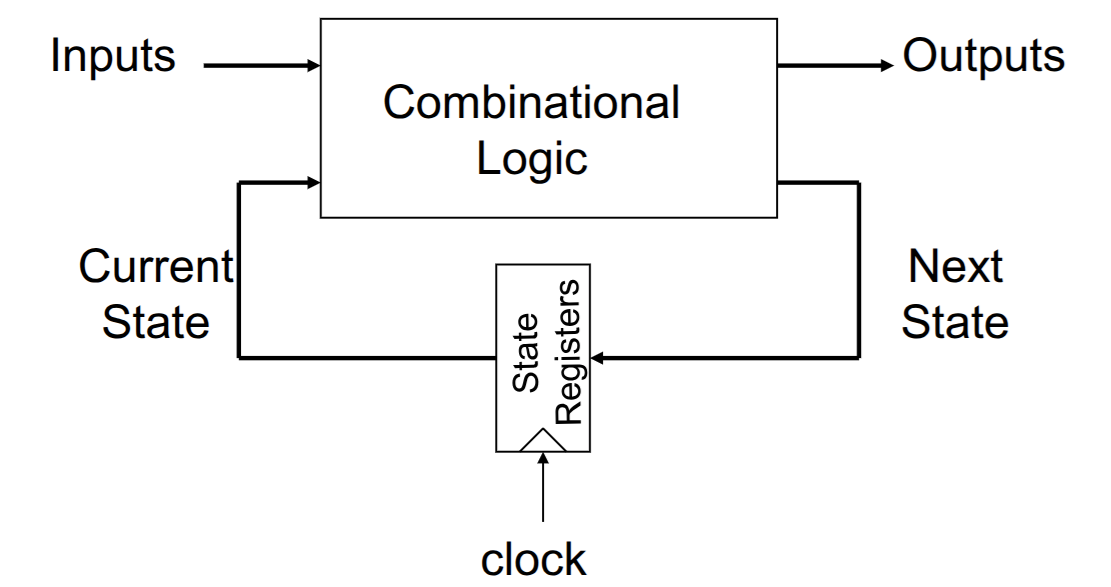

时序机器的组成： 时序机器包含组合逻辑（Combinational logic）和存储元件（Memory elements）
存储元件的作用： 它是时序机器中最重要的组件，用于在时钟的控制下存储数值
CMOS中的存储实现： 主要分为利用电容和刷新机制实现的动态存储（Dynamic），以及利用反馈实现的静态存储（Static）

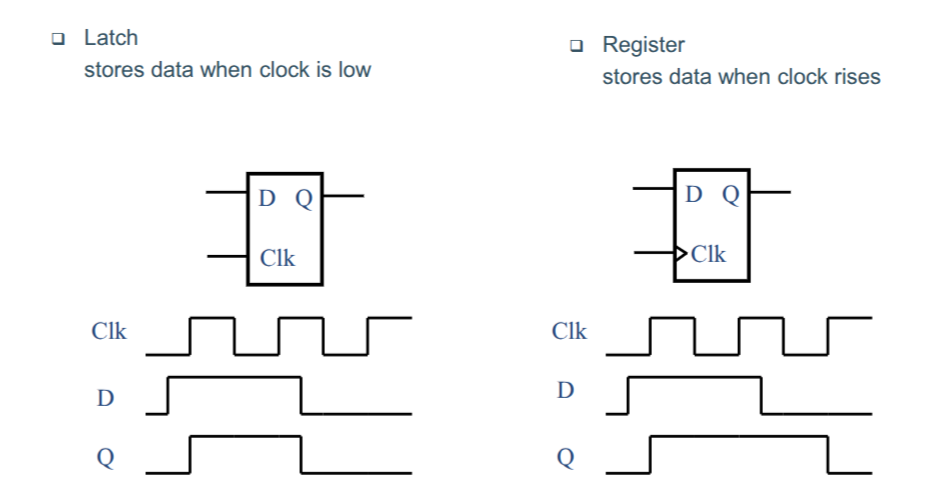

锁存器（Latch）与寄存器（Register/Flip-flop）的区别

存储元件根据输出与输入的关系主要分为两类

锁存器（Latch）： 属于电平敏感（level sensitive）器件。当时钟处于有效电平时，它是“透明的”（即输入的变化会立刻反映到输出上）
寄存器/触发器（Register/Flip-flop）： 属于边沿触发（edge triggered）器件。它不是透明的，读取输入数据和改变输出状态是两个独立的事件

时钟相关术语

时钟边沿（Clock edge）： 指时钟信号的上升沿或下降沿跳变
占空比（Duty cycle）： 指时钟在一个周期内处于激活（Active）状态的时间比例

时序定义与系统约束

为了保证时序电路的正确运行，信号传输必须满足特定的时间窗口

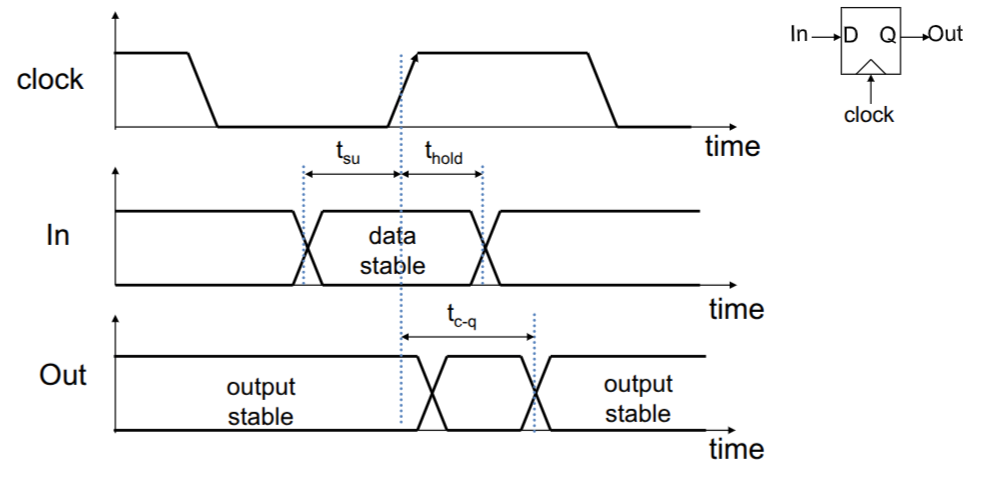

建立时间（ $t_{su}$ ）与保持时间（ $t_{hold}$ ）：在时钟有效边沿到来前后，输入数据（Data）必须保持稳定的时间窗口
时钟到输出延迟（ $t_{c-q}$ ）：从时钟跳变开始，到输出端（Output）数据达到稳定状态所需的时间
保持时间约束（防止数据穿透）： 寄存器与组合逻辑的污染延迟（即最小延迟，contamination delay）之和，必须大于或等于保持时间，公式为： $t_{cdreg}+t_{cdlogic}\ge t_{hold}$

提醒

寄存器D端在时钟上升沿之后，至少保持 $t_{hold}$ 的时间，才能把稳稳把数据锁存进来，所以在 $t_{hold}$ 的时间内D端数据不能发生变化，污染延迟的时间须要大于等于 $t_{hold}$

建立时间约束（决定最大时钟频率）： 系统的时钟周期 $T$ 必须足以容纳时钟到输出延迟、组合逻辑传播延迟（ $t_{plogic}$ ）以及建立时间，公式为： $T\ge t_{c-q}+t_{plogic}+t_{su}$

$t_{su}$ t_ $t_{c-q}$ 是寄存器的“物理固有属性”，是由其内部晶体管、逻辑门和反馈环路组成物理电路导致的延时
从时钟跳变开始，到输出端Q的响应（最慢 $t_{c-q}$ ，最快 $t_{cdreg}$ ）
组合逻辑传播延迟（最慢 $t_{plogic}$ ，最快 $t_{cdlogic}$ ）

第 10–26 页：基本锁存器和寄存器、非理想时钟

避免存储元件混淆，规定如下（P217）
一个边沿触发的存储元件称为寄存器
锁存器是一个电平敏感的器件
由交叉耦合的门构成的任何双稳态元件称为触发器

锁存器基础与实现 | Lanch

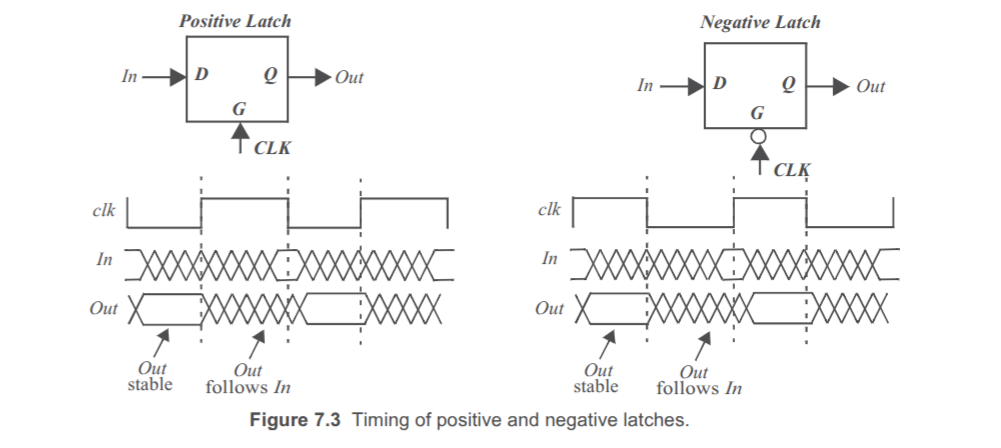

基本概念：锁存器的“电平敏感”特性

锁存器是一种电平敏感的记忆元件
它的运行机制分为两相：在时钟有效时处于透明模式（Transparent），输入直接反映到输出；在时钟无效时处于保持模式（Hold），无视输入端的变化，死死“锁”住当前数据（分正负latch，正是高电平通，负是低电平通）

底层原理：双稳态与再生反馈

记忆数据的物理本质是正反馈网络。通过将两个反相器交叉耦合，可以构建出一个拥有两个稳定状态（0或1）的“双稳态电路（Bistable Circuit）”

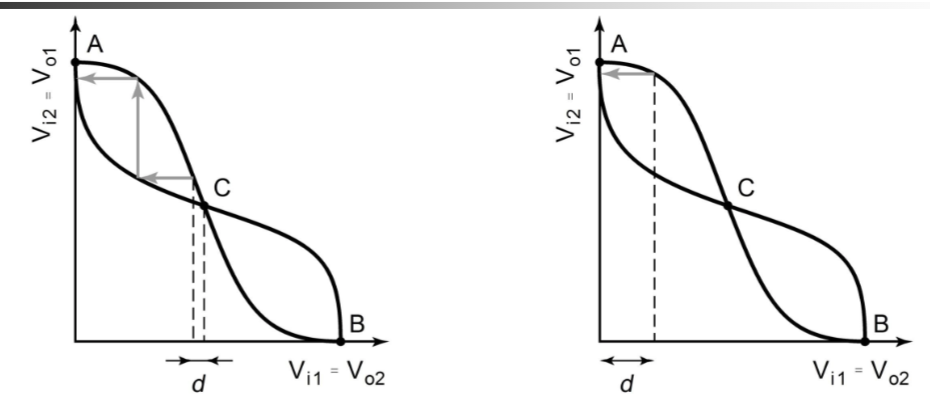

AB为稳态点，点周围环路增益小于1;C为亚稳态点，点周围的环路增益大于1

要改写里面存储的数据，就必须施加一个外部脉冲，迫使电路翻转到另一个稳定状态。有两种方式
- 切断反馈环
- 用更强输入压过反馈环

工程演进：从逻辑门到晶体管的实现

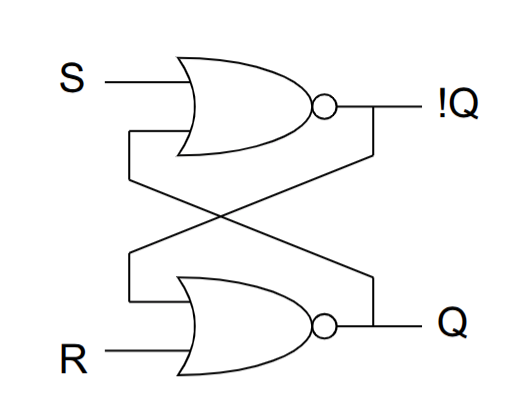

逻辑门级（SR锁存器）： 利用两个交叉耦合的或非门（NOR门）实现最基础的置位（Set）和复位（Reset）功能

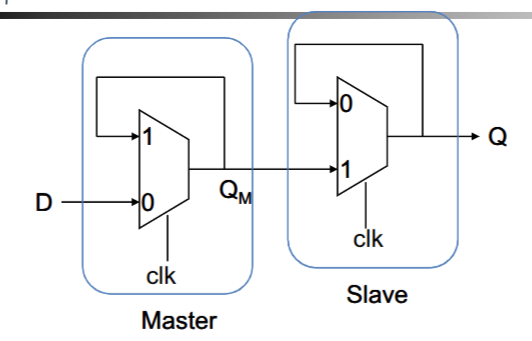

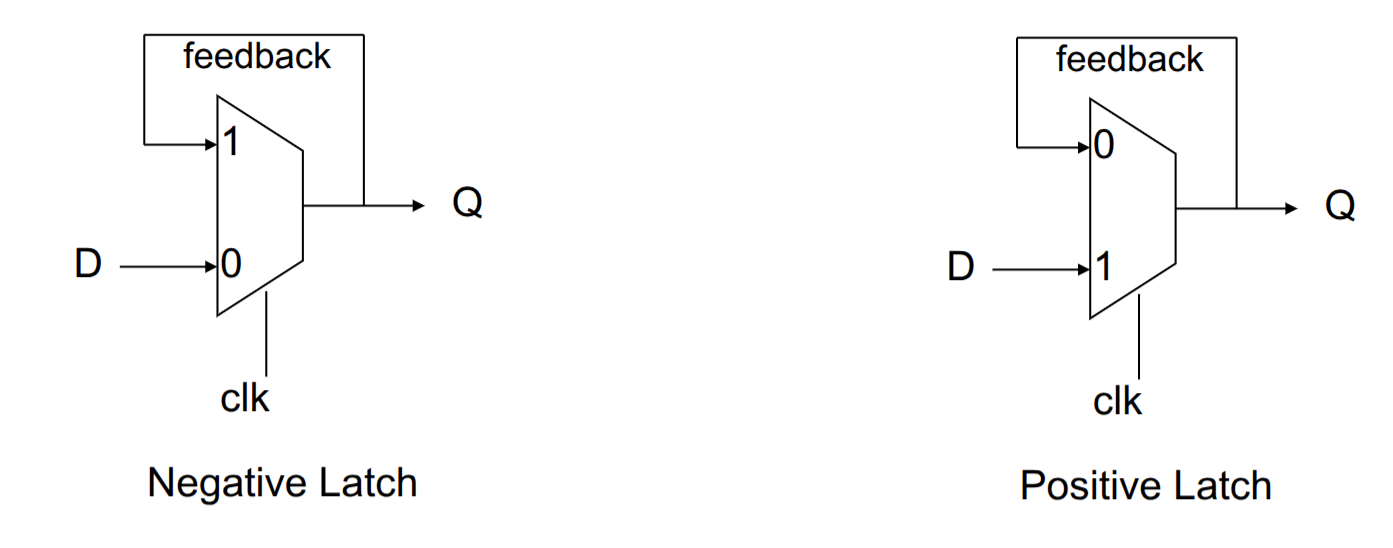

架构级（基于 MUX）： 利用多路选择器（Multiplexer）作为开关，通过时钟信号在“接收新输入”和“反馈保持原值”之间来回切换

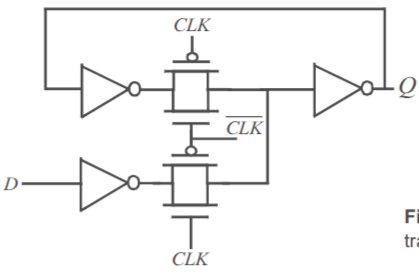

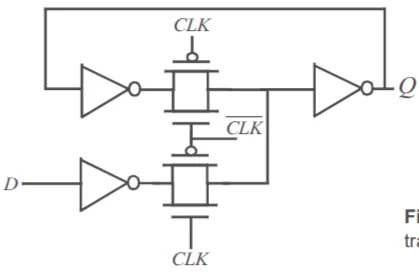

晶体管级（TG与PT实现）： 在实际的 CMOS 制造中，开关通常由传输门（Transmission Gate, TG）或传输管（Pass Transistor, PT）实现。传输门信号完整性好，而单传输管虽然会带来阈值压降损失（第一个反相器输入的高电平下降一个阈值电压），但能有效降低系统的时钟负载（左边TG，右边PT）

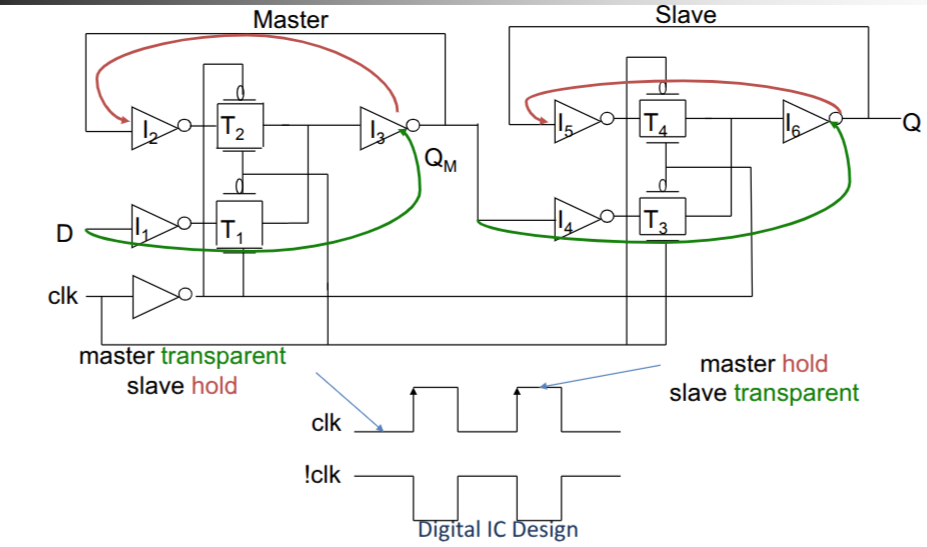

主从触发器及其时序 | master-slave FF

主从结构的主是负锁存器，从是正锁存器

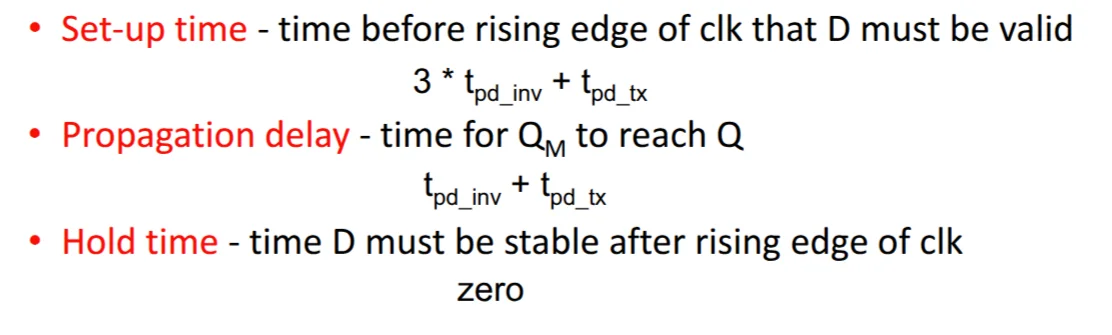

时序特性

记得看一下书P221

可以这样理解
$t_{su}$ : 时钟关门（上升沿）前，数据 $D$ 必须提前多久到达，才能在主锁存器（Master）内部形成稳定的死循环（反馈环路）？
$t_{c-q}$ : 时钟上升沿到来时，主锁存器（Master）把数据锁死，从锁存器（Slave）的大门打开。数据从中间节点 $Q_M$ 跑到最终输出端 $Q$ 需要多久？
$t_{hold}$ : 时钟上升沿到来之后，输入端数据 $D$ 还需要保持多久不能变？

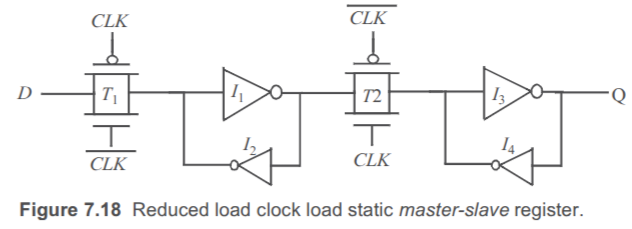

有比逻辑主从结构

为了减小时钟负载

满足

T1>I2；T2>I4 才能输入新的数据
I1>I4 阻止反向传导

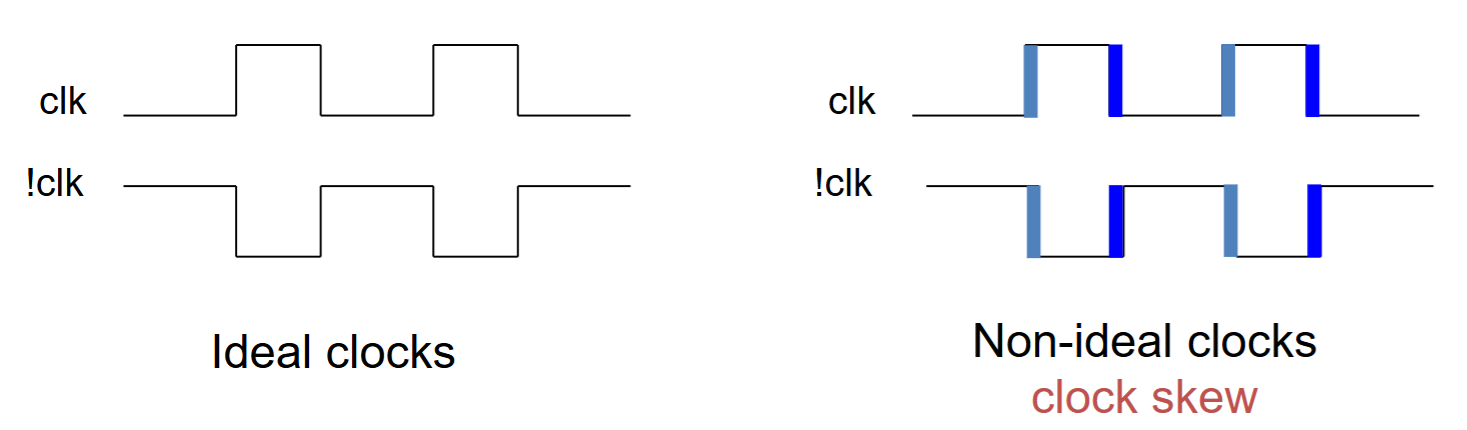

非理想时钟

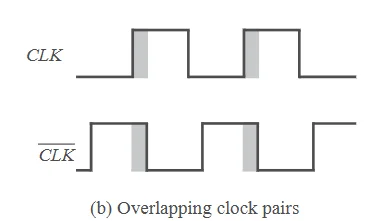

真实的时钟不完美，可能会有overlap，可能会有0-0重叠或者1-1重叠

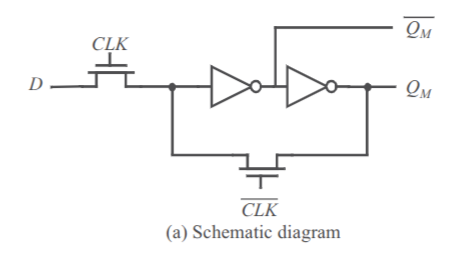

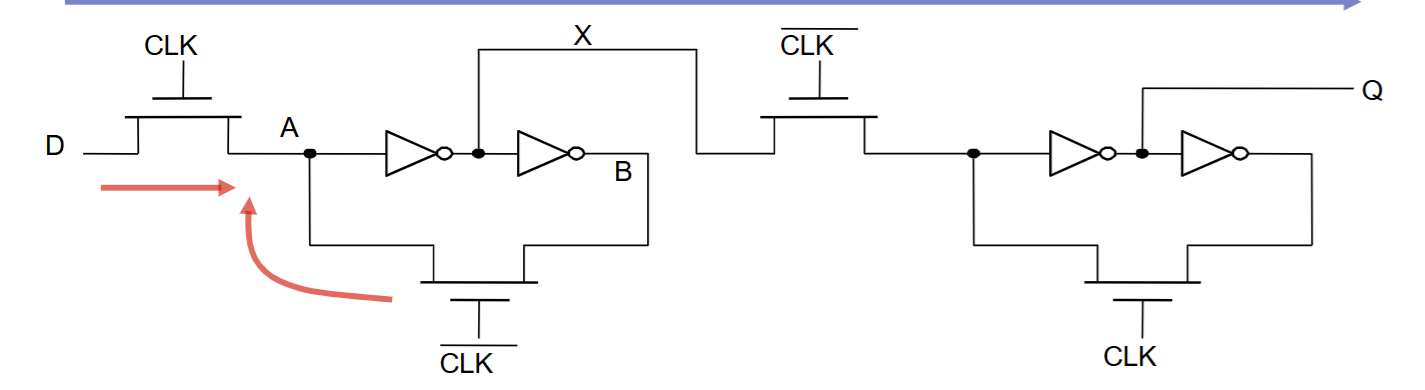

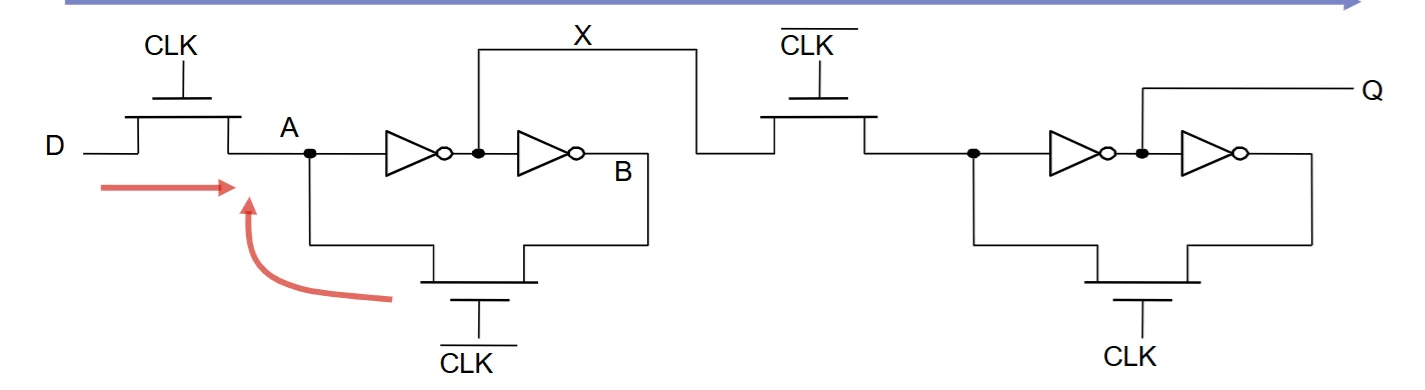

课本上给了仅用NMOS管的负主从寄存器的例子（如下）

当出现0-0重叠时
- MOS管全部断开，数据存在输出的电容里，理论时间短不易丢失
当出现1-1重叠时
- MOS管全部导通，数据理论上可以直接从输入D传至输出Q。在本例中，会出现上升沿（1-1重叠）时输出端的数据可能会改变，这是这个负主从寄存器不希望看到的
- MOS管全部闭合，节点A会同时被节点B,D驱动，造成不确定的状态

这边有个小细节。一般来说， $\overline{\text{CLK}}$ 是CLK加一个反相器得到的，所以课本上所有的 $\overline{\text{CLK}}$ 都是比CLK延迟一点点的。也就可以得到 1-1重叠->上升沿 0-0重叠->下降沿

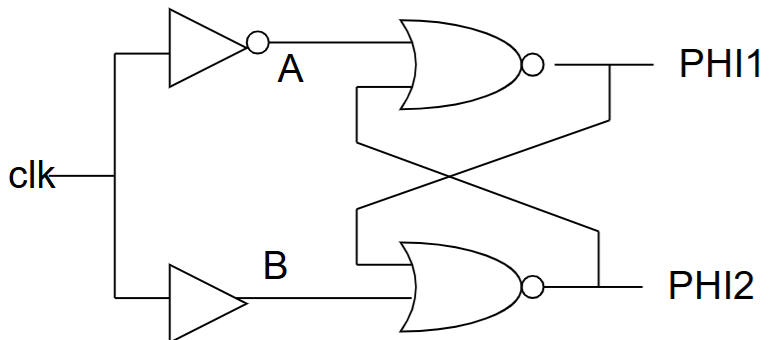

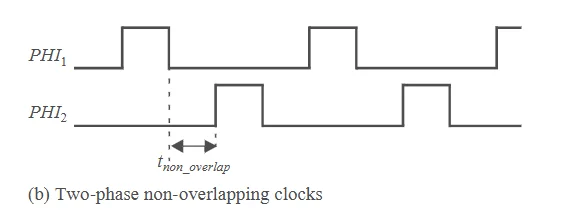

为了避免这些问题，运用两相不重叠的时钟

成功避免了1-1重叠的可能，因为即使 $\overline{\text{CLK}}$ 和CLK有一定的延迟，也在1-1非重叠的阈值内
伪静态根据时钟的不同状态，寄存器采取动态或者静态的的存储方式
- 静态：正常的0-1或者1-0时，利用反馈保持状态
- 动态：0-0重叠时，利用电荷保存数据（要求保持时间不能太长，会漏电，所以频率要高、non_overlap不能太大）

第 27–35 页：动态寄存器、C²MOS 触发器、单相位时钟

动态和静态的最大区别是，静态用的是两个反相器交叉耦合锁住信号，动态用的是存储在电容上的电荷表示信号。所以动态需要不断的刷新数据，频率需要有要求（也是为什么叫动态）
上面内容均为静态时序电路，下面开始介绍动态时序电路

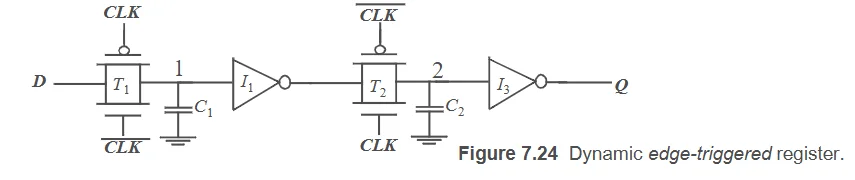

动态传输门边沿触发寄存器 | Dynamic TG ET FF

工作过程（基于主-从原理）

这种 ET（边沿触发）寄存器通过时钟的两个相位协同工作：

第一阶段：Master 透明，Slave 保持 ( $clk=0$ $c l k = 0$ )
- $T_1$ 导通，输入信号 $D$ 进入主级并对电容 $C_1$ 充电/放电
- 此时 $T_2$ 断开，从级（Slave）处于隔离状态。由于 $C_2$ 的电荷保持作用，输出 $Q$ 维持前一个状态
第二阶段：Master 保持，Slave 透明 ( $clk=1$ $c l k = 1$ )
- 在时钟上升沿， $T_1$ 关闭，主级采样瞬间的 $D$ 值被锁定在 $C_1$ 上
- 同时 $T_2$ 导通，主级存储的值 $Q_M$ 传递给从级并最终驱动到输出端 $Q$

关键性能指标

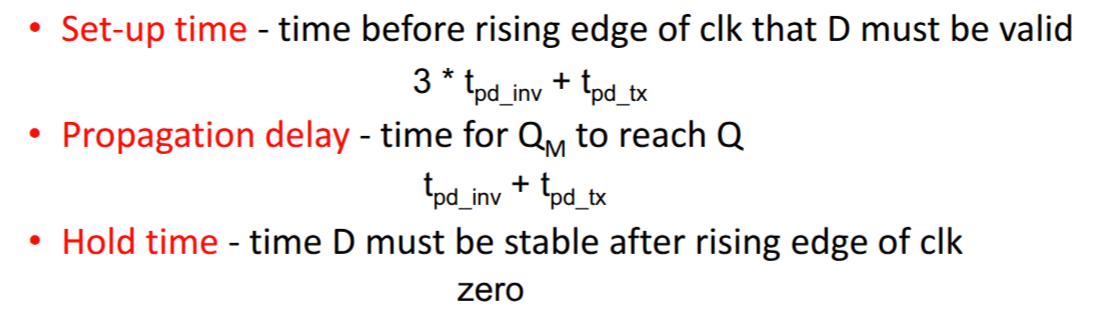

该电路的定时特性如下（书本P228，结合上面的小TIPS）：

建立时间 ( $t_{su}$ )：等于传输门的延迟 $t_{pd\_tx}$
保持时间 ( $t_{hold}$ )：为零
时钟到输出延迟 ( $t_{c-q}$ )：约为两个反相器延迟加上一个传输门延迟 ( $2 \cdot t_{pd\_inv} + t_{pd\_tx}$ )

潜在风险：时钟重叠（Race Conditions）

看一下书P228

由于动态电路依赖电荷存储，它对非理想时钟（时钟重叠/抖动）非常敏感

0-0 重叠：如果 $clk$ 和 $!clk$ 同时为低， $T_1$ 和 $T_2$ 可能同时导通，导致数据错误地穿透两级
1-1 重叠：可能导致输出状态不确定或电荷流失

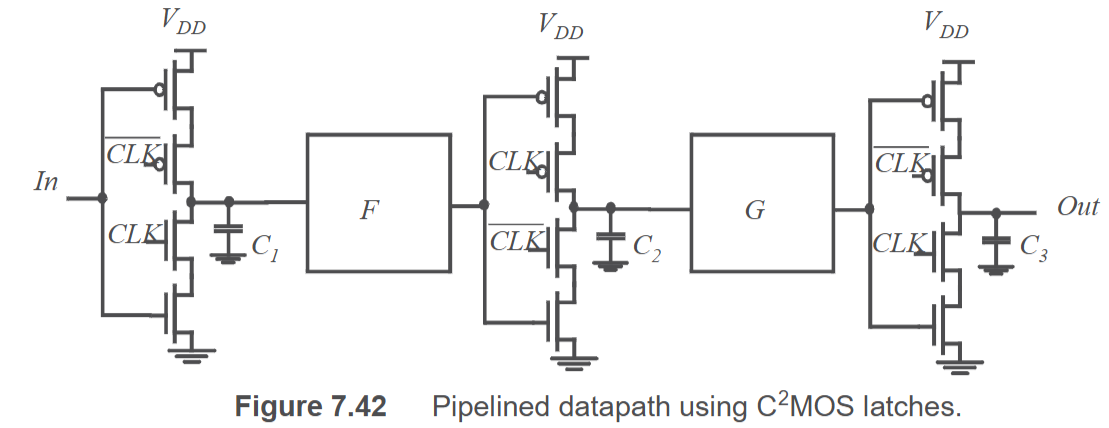

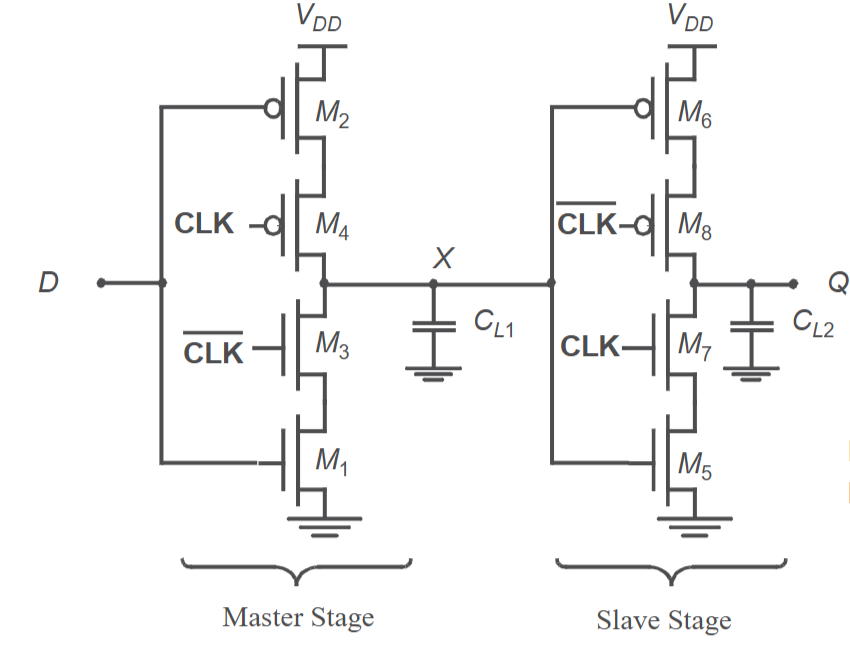

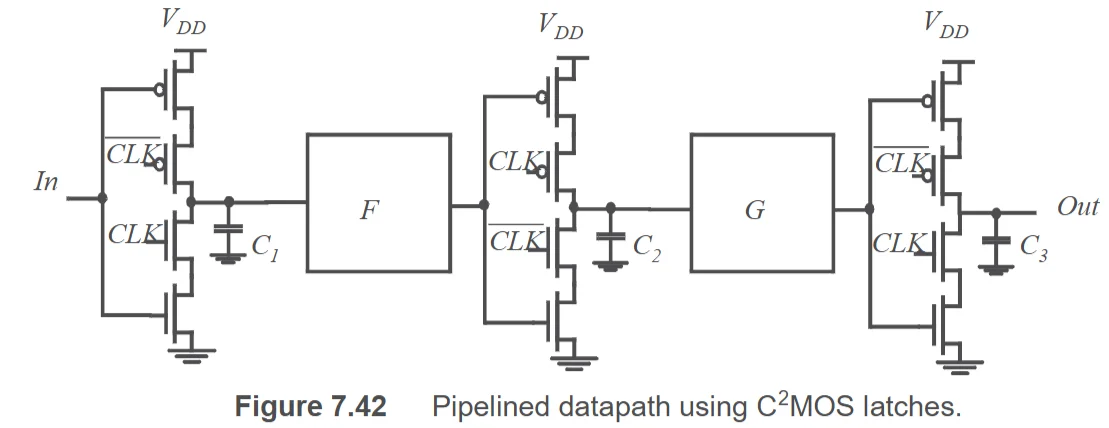

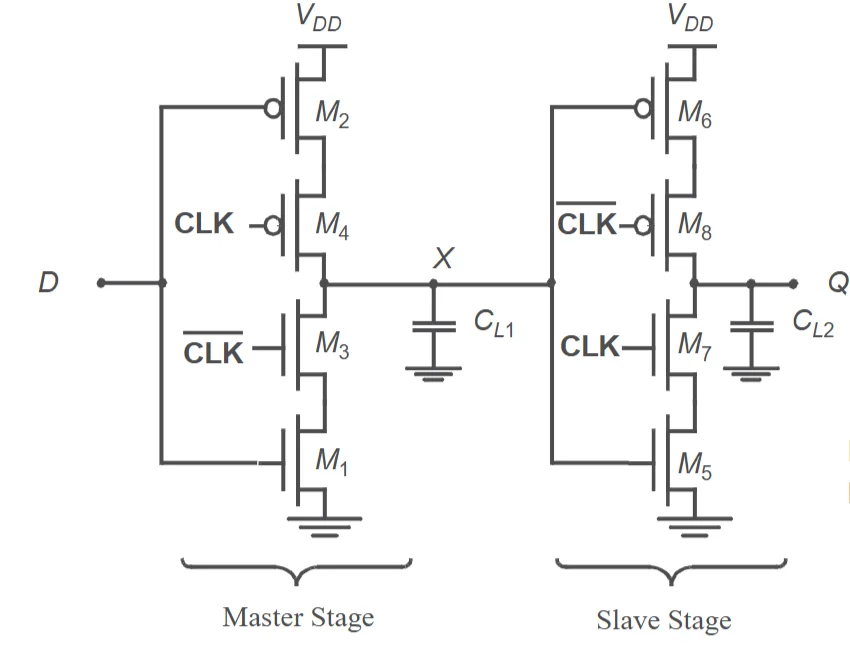

C²MOS 触发器 | Clock CMOS FF

对时钟偏差不敏感的动态电路（但也不是完全不敏感。1-1重叠有问题；上升下降时间不能太长）

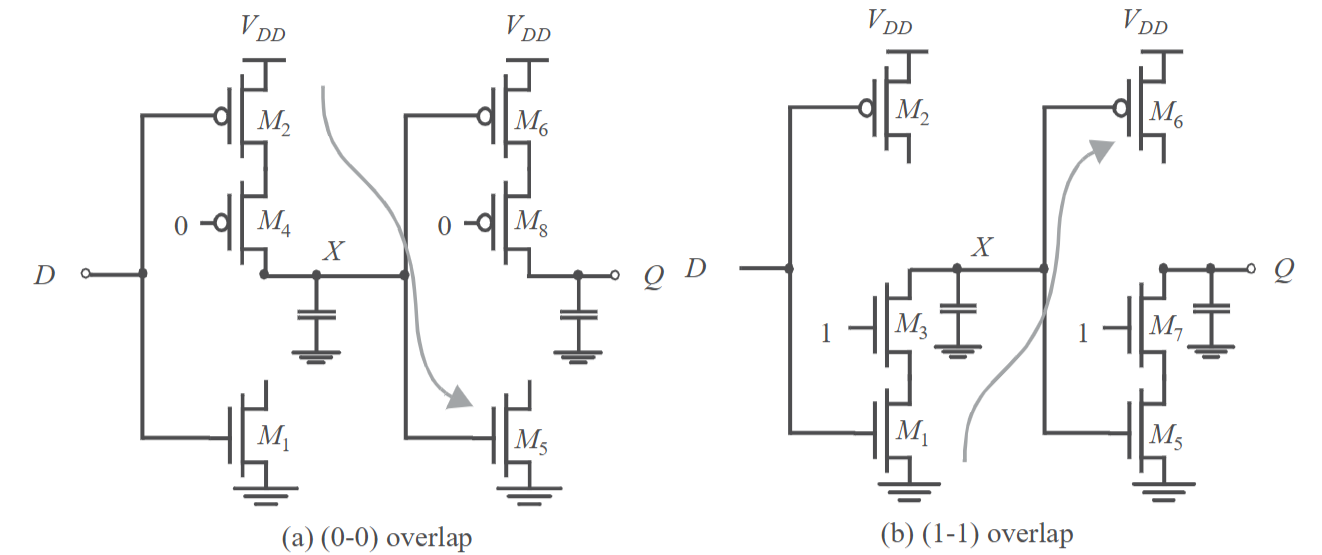

对于0-0重叠：偏差不会造成功能缺陷
对于1-1重叠：需满足D在重叠期间保持稳定的条件

这边的具体细节，请看P229-230，需注意主要看重叠期下一阶段的状态，判断是否会出现问题

真单相钟控寄存器 | TSPCR 结构

仅使用一个单相时钟信号（ $CLK$ ）来控制所有的锁存器和寄存器，而不像其他动态寄存器那样需要 $CLK$ 和 $\overline{CLK}$ 两个互补信号

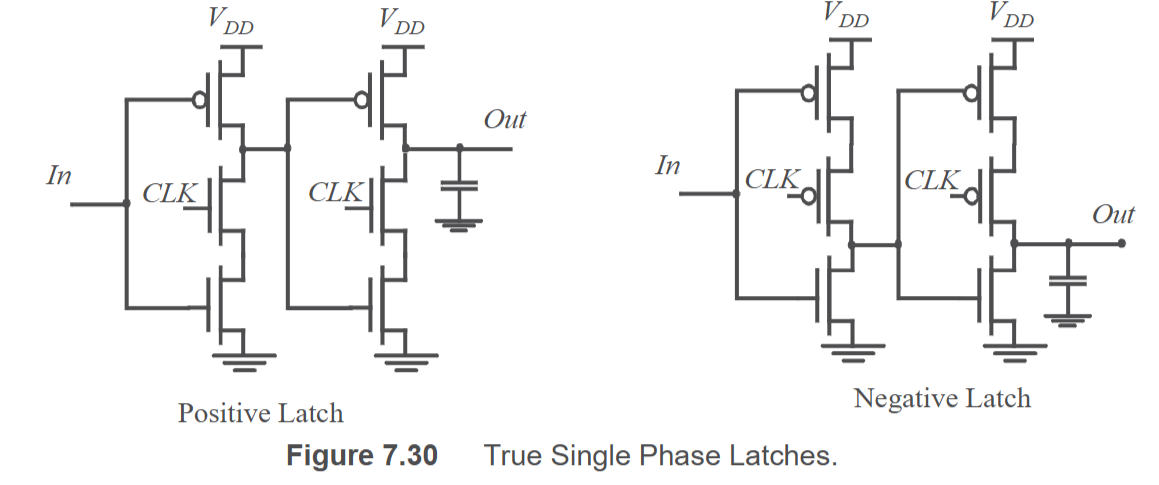

真单相锁存器 | TSPC

左边是正锁存器，右边是负锁存器

后面最好加反相器隔离，输出节点在某些状态下的浮空可能引发级联的其他信号耦合影响

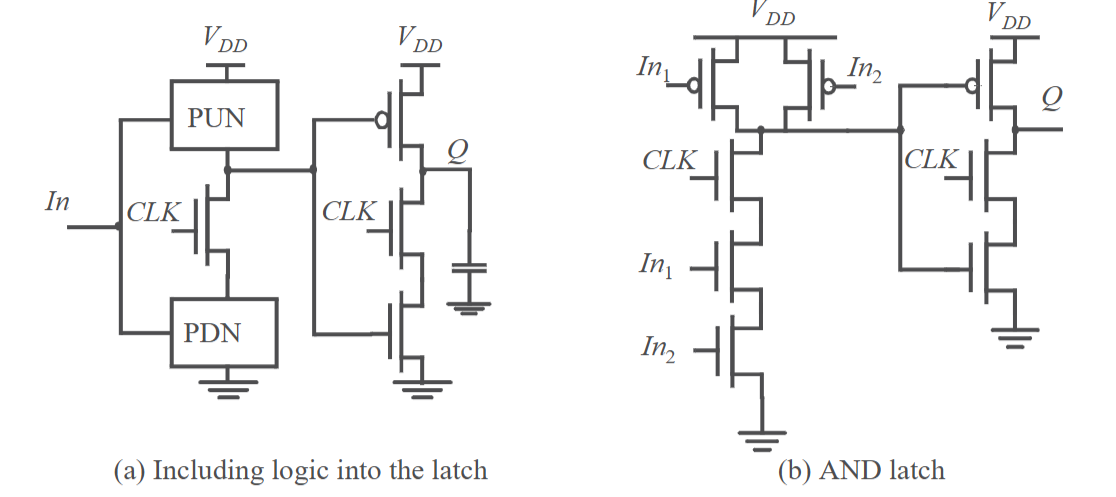

逻辑功能可以嵌入（如下）

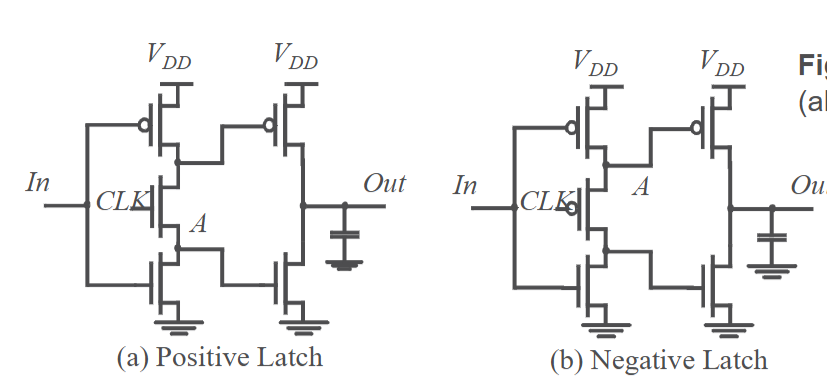

简化的TSPC

晶体管节省，但并非全摆幅

正锁存器A在in=0时，高电平少Vtn
负锁存器A在in=1时，低电平多Vtp

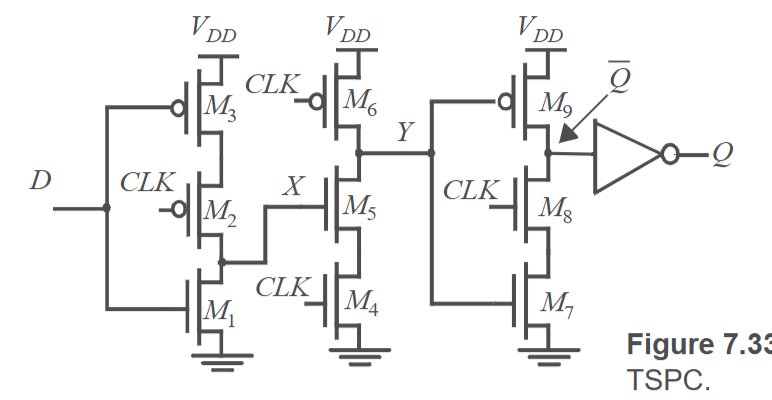

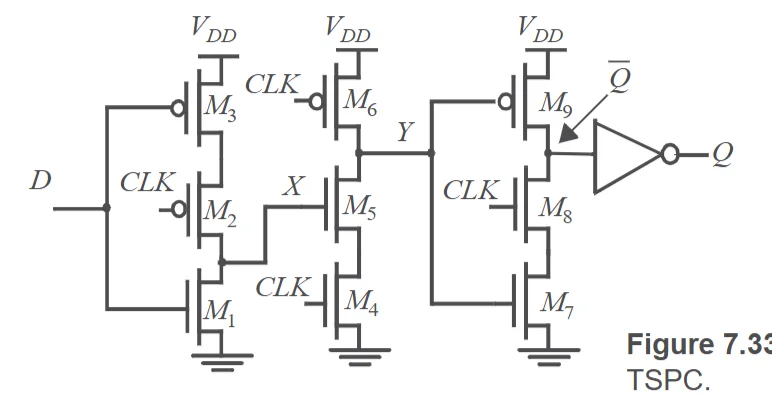

单相钟控寄存器 | TSPCR

看书P233

时序特征：

建立时间 ( $t_{su}$ )：等于输入端节点 $X$ 变得有效所需的时间，大约为一个反相器的延迟
保持时间 ( $t_{hold}$ )：为了保证正确的逻辑求值，输入在时钟上升沿后需要保持极短的时间，通常小于一个反相器延迟
传播延迟 ( $t_{c-q}$ )：相当于三个反相器的级联延迟（数据从 $X$ 传播到 $Q$ ）

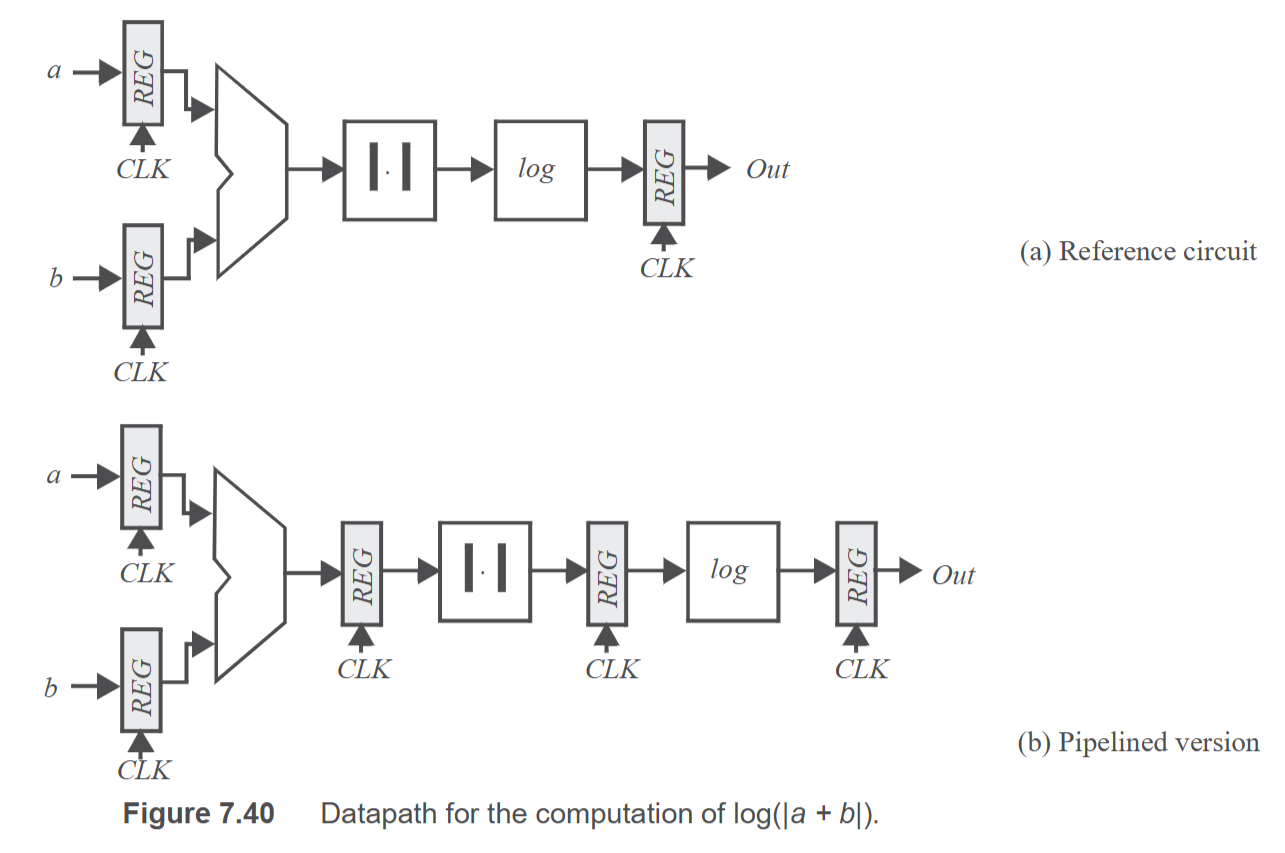

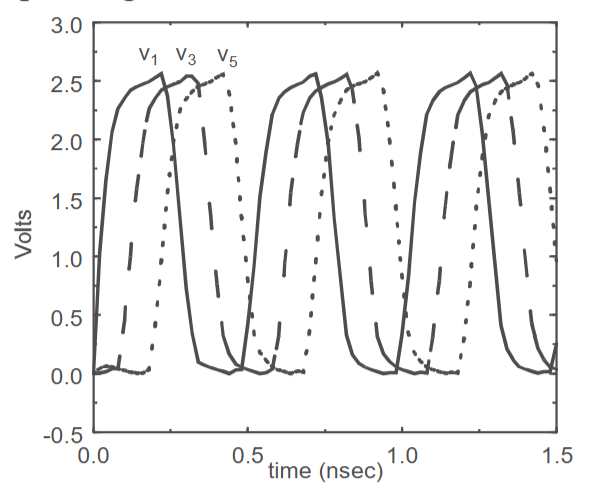

选择时钟策略

选择合适的时钟方案会直接影响电路的功能、速度和功耗

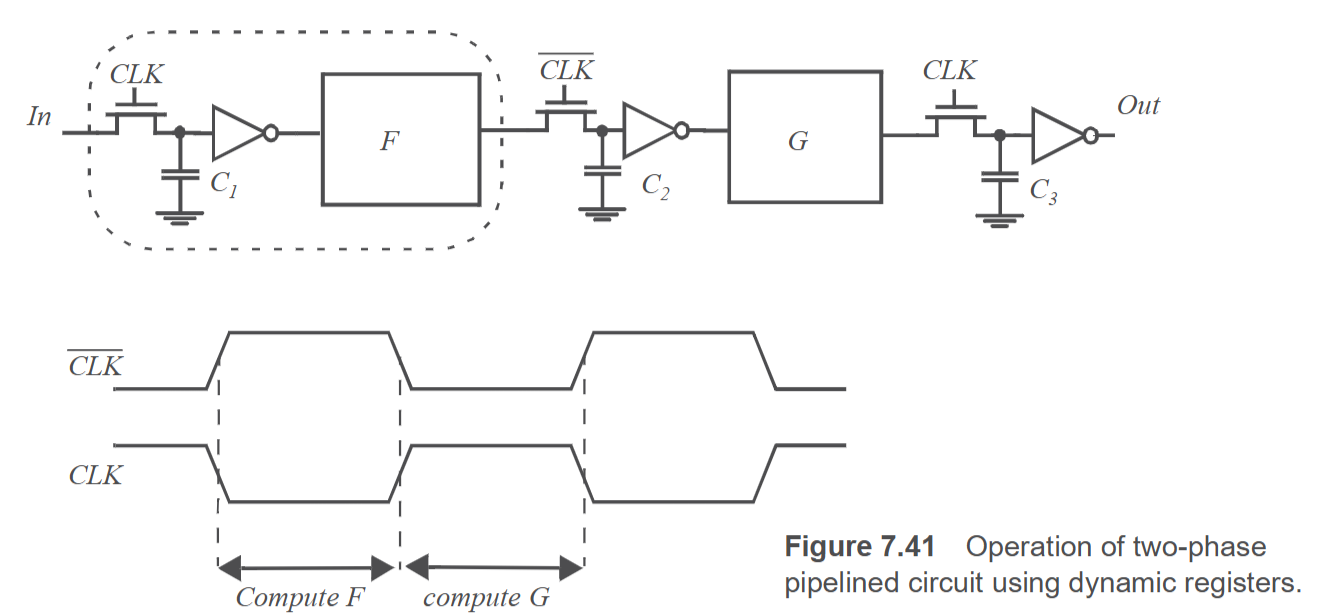

两相时钟 (Two-phase designs): 优点是稳健且概念简单；缺点是需要生成和布线两个时钟信号，并且设计时必须考虑到两个时钟信号之间可能出现的时钟偏移（skew）问题

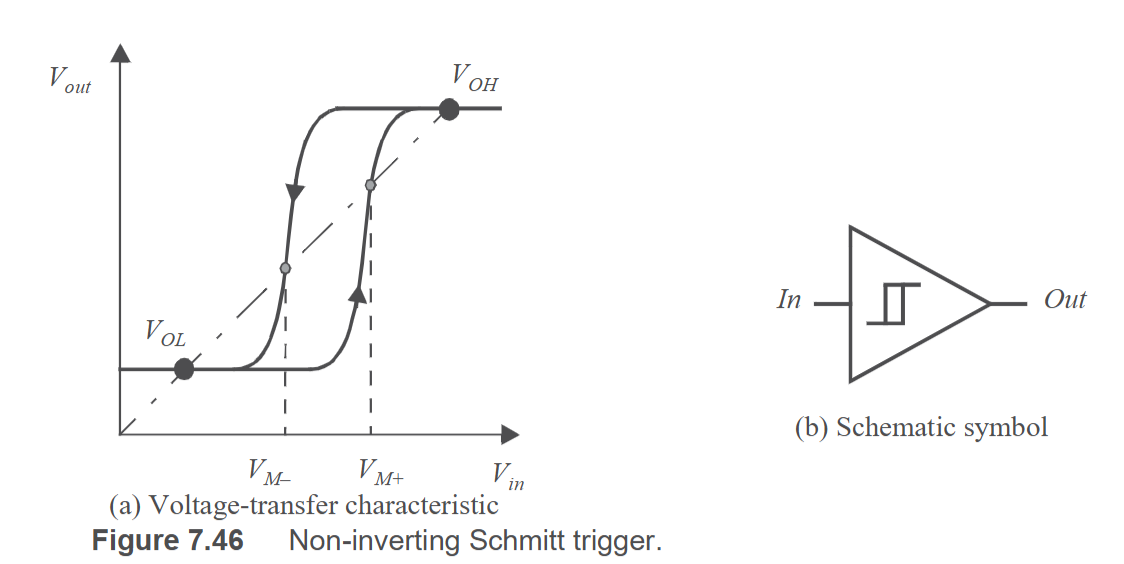

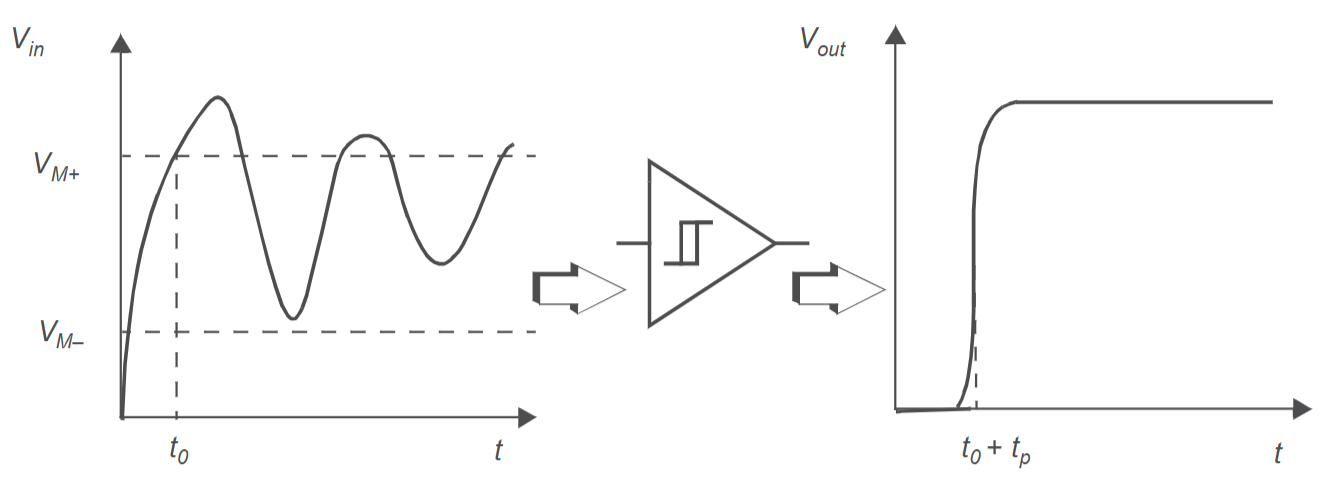

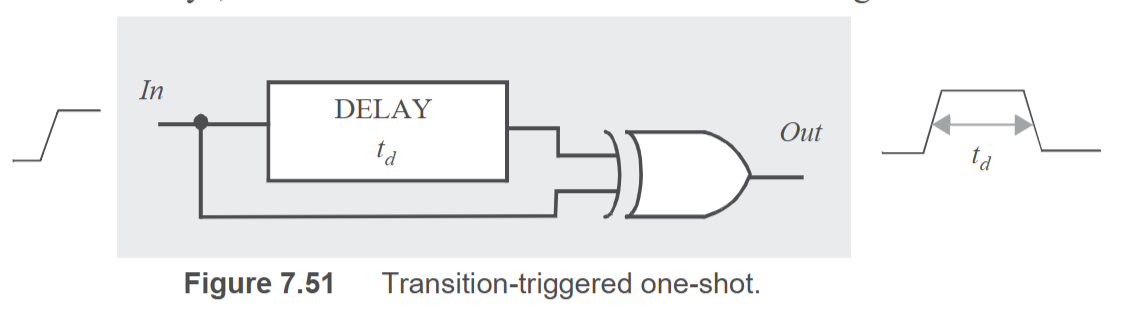

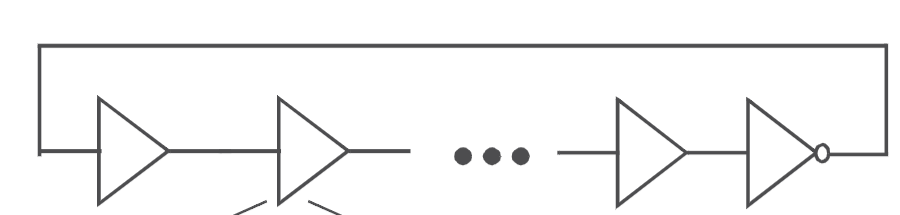

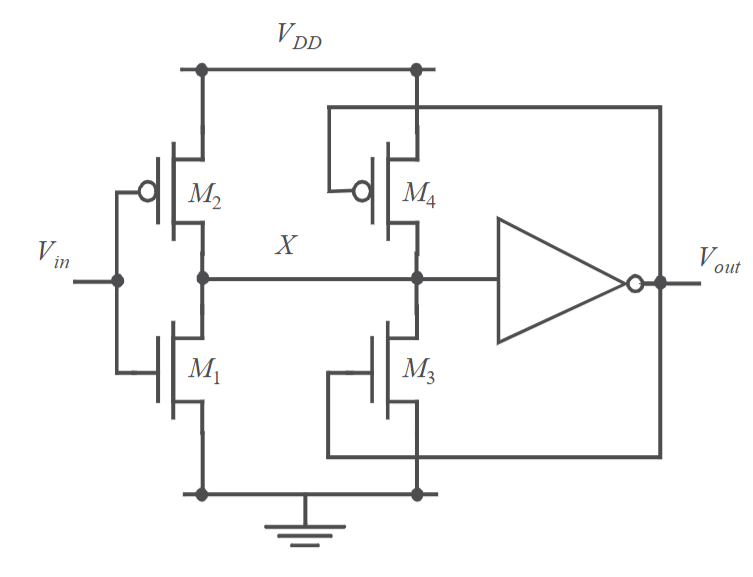

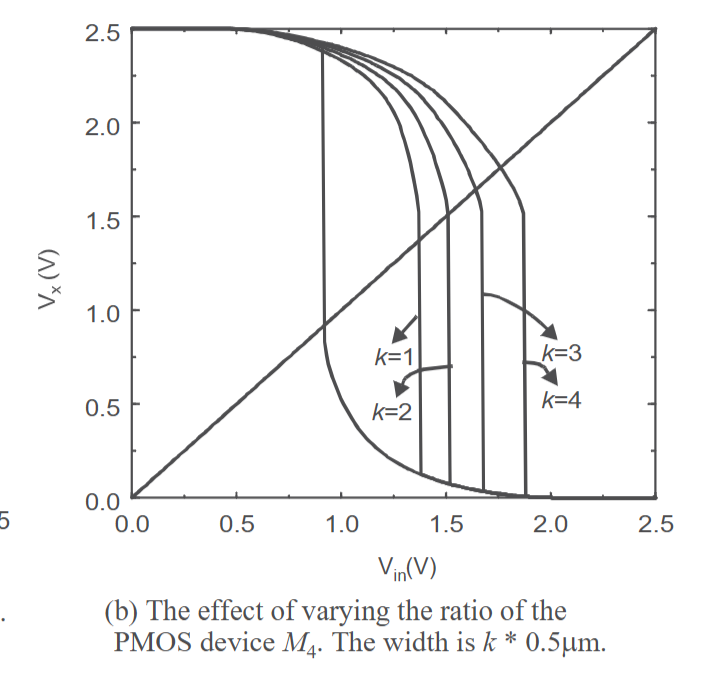

单相时钟 (Single phase designs): 优点是只需要生成和布线一个信号，大多数自动化设计工具都支持，且无需担心双时钟偏移；缺点是必须保证时钟边缘有足够陡峭的斜率
