L6b：微码处理器架构

这部分的ppt和 L6a singlecycle 中的内容有很大的重合度，相同的地方就不再讲述，主要针对额外的微码设计部分进行讲解。

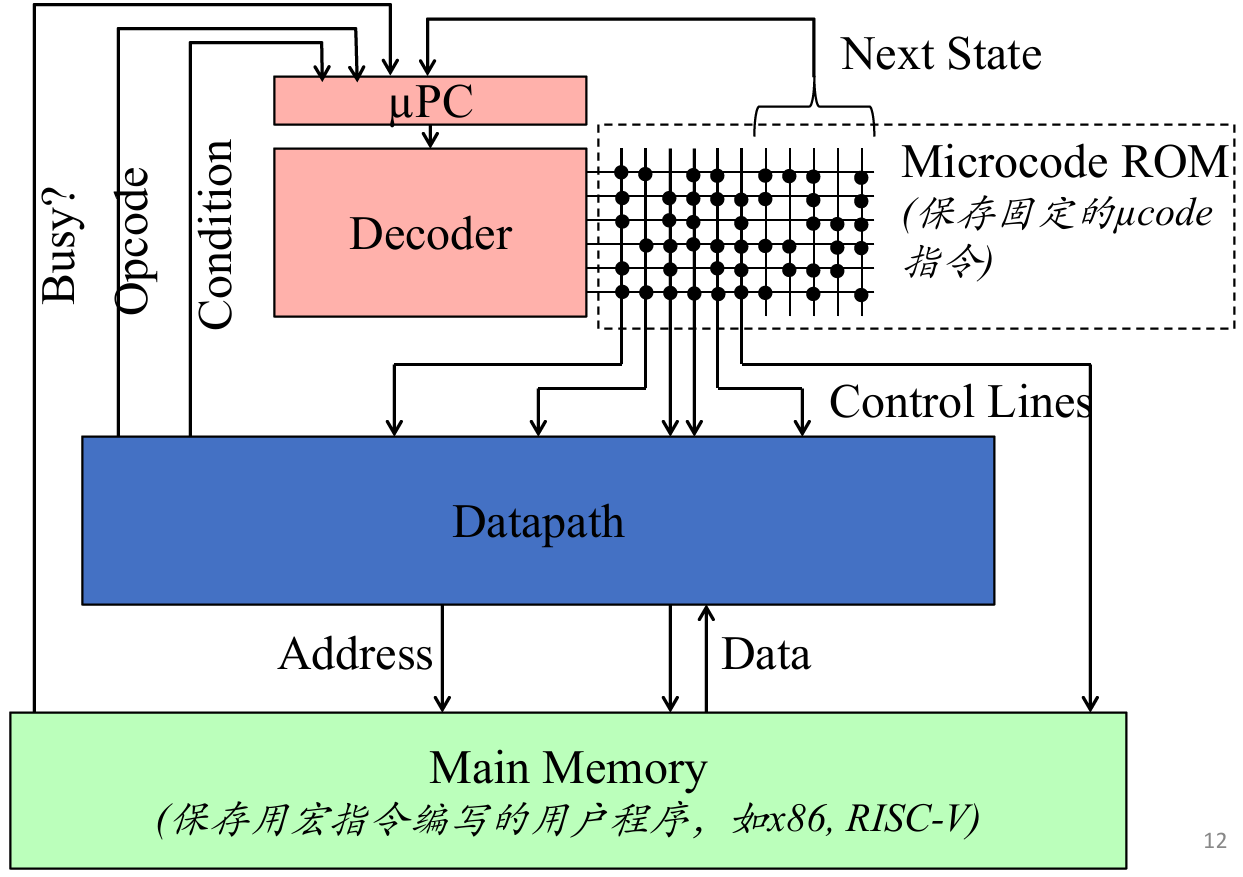

微码处理器架构

微码处理器的核心架构可以理解为：处理器内部不是直接用硬连线控制逻辑执行一条机器指令，而是用一段固定存在 ROM 里的“微程序”逐步控制数据通路完成这条指令。

Main Memory：主存储器 保存的是用户程序，也就是普通机器指令，课件中称为“宏指令”，例如 x86、RISC-V 指令。比如一条 lw、add、jal 都是宏指令。
Datapath：数据通路 真正执行数据操作的部分，包括 PC、寄存器堆、ALU、内存接口等。它负责完成寄存器读写、ALU计算、访存、更新PC等实际动作。
Microcode ROM：微码ROM 保存固定的微码指令，也就是更底层的控制步骤。一条宏指令不会一次完成，而是被拆成多条微指令执行。

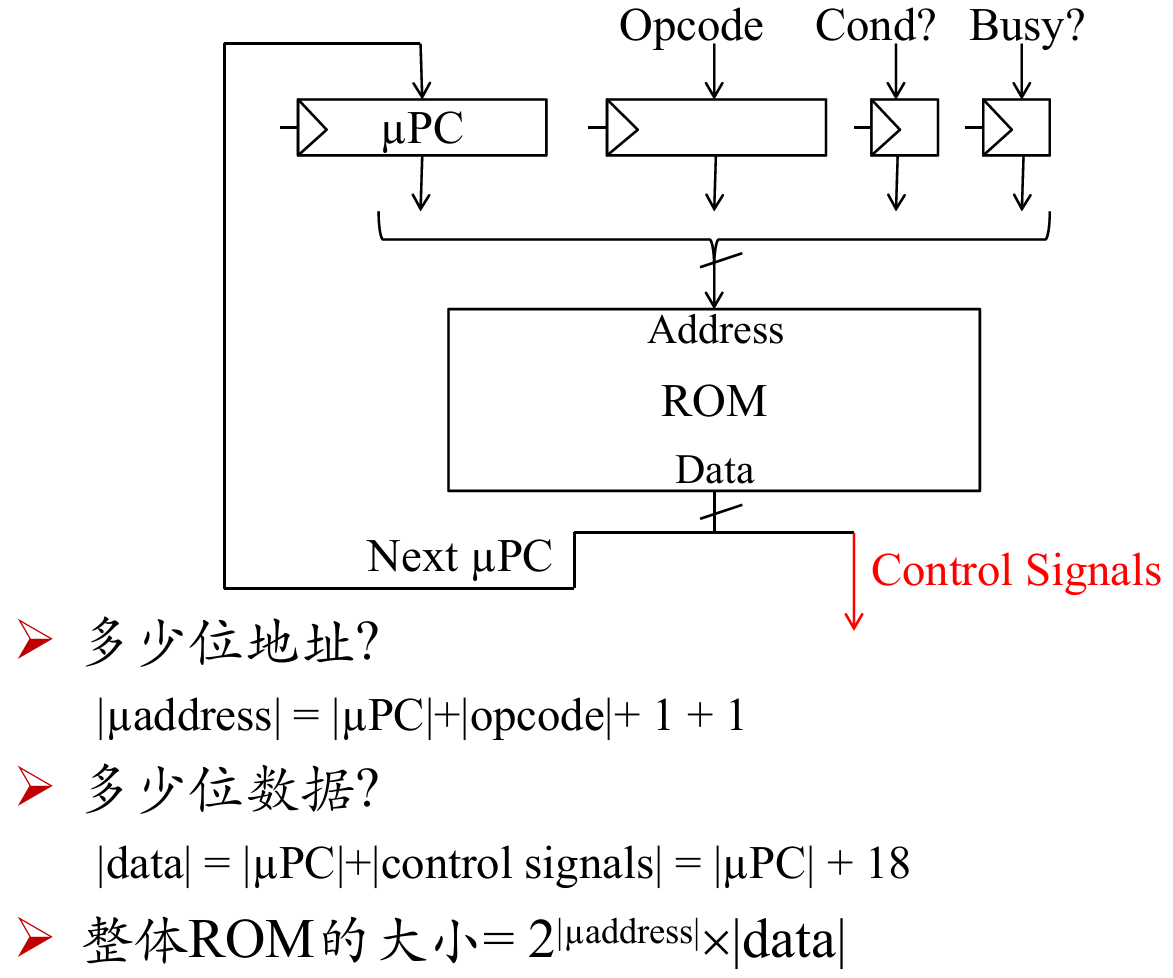

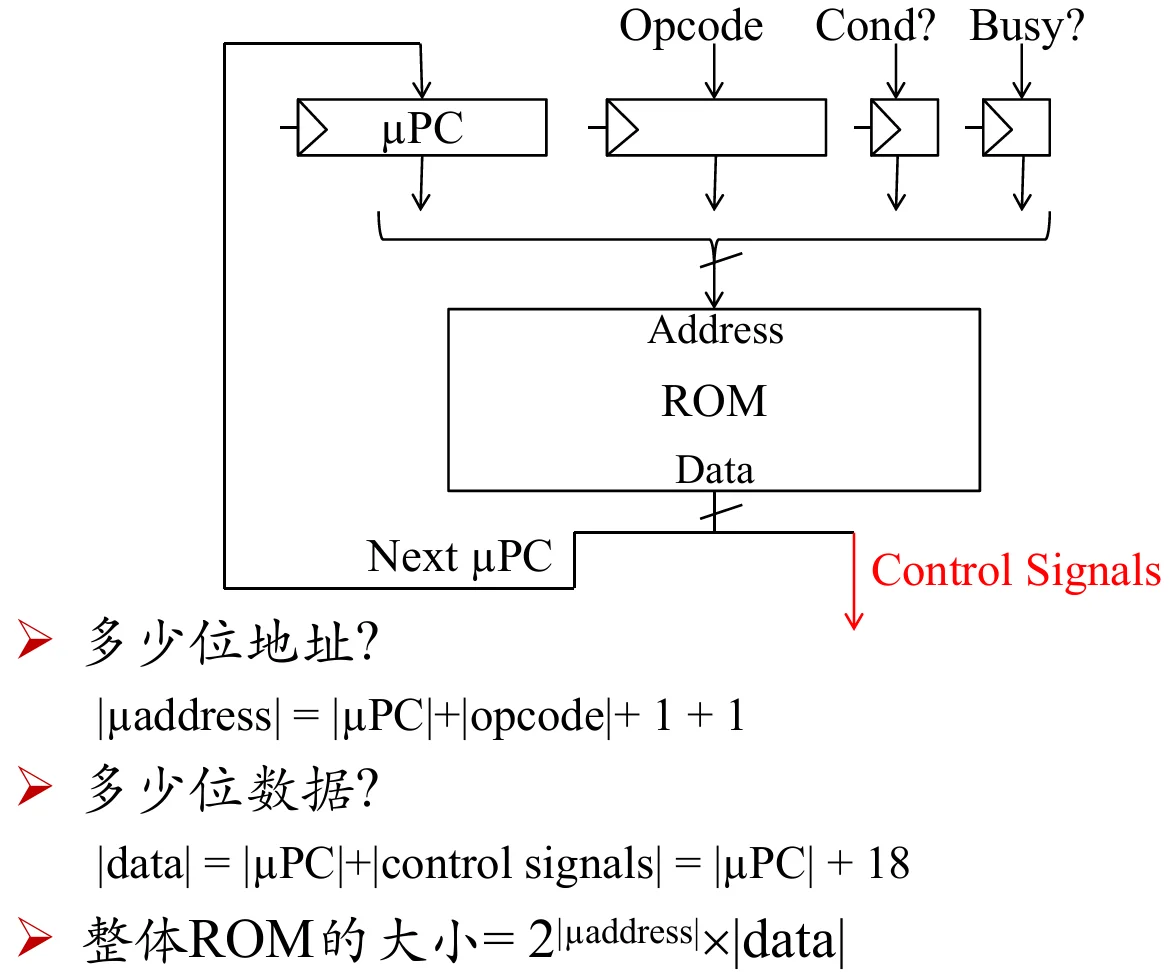

Microcode ROM 大小计算

ROM 每行数据位数： $|data| = |\mu PC| + |control signals|$

单总线Microcoded RISC-V ROM大小

指令获取序列包含3个常用步骤，大约12个指令组，每组约5步(1步调度)，一共是 3+12*5 = 63 步，因此 $\mu PC$

需要用6位来表示，操作码(opcode)有5位，大约18个控制信号(control signal)。

因此 $|data| = |\mu PC| + |control signals| = 6 + 18 = 24$

|\mu address| = |\mu PC| + |opcode| + 1 + 1 = 6 + 5 + 2 = 13

ROM = 2^{|\mu address|} × |data| = 2^{13} × 24 = 196608 bits = 24 KiB

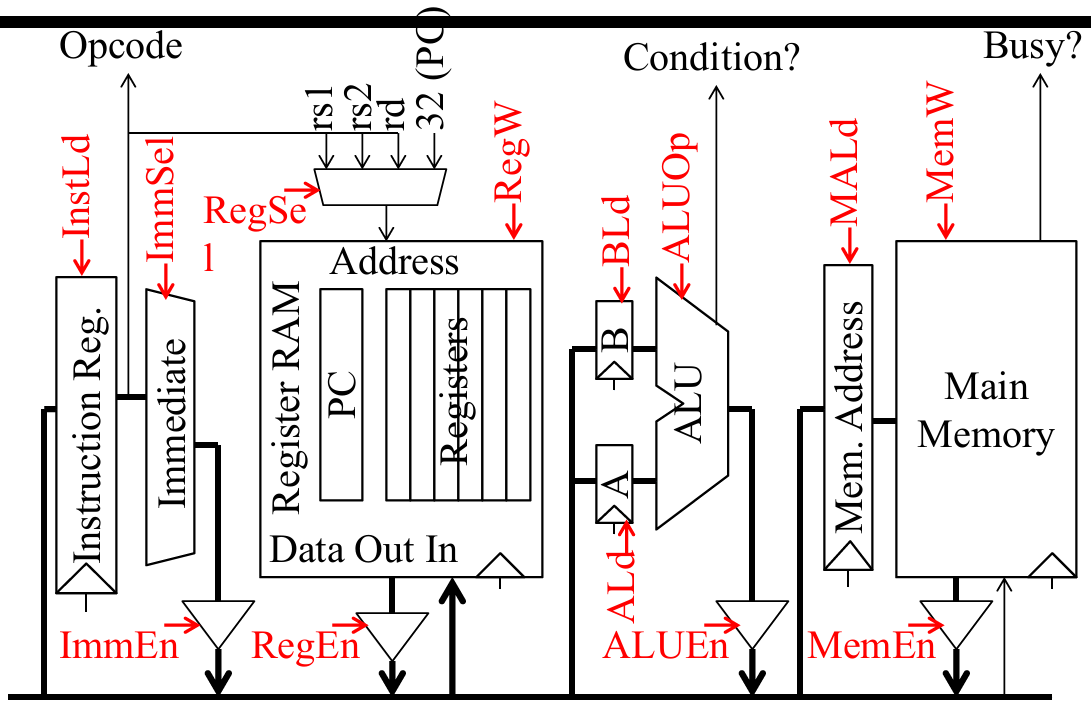

微码RISC-V单总线数据通路

整个数据通路内部主要靠一条总线传数据，所以一次只能完成比较简单的寄存器传输操作，比如下面这三种操作：

text

//写入寄存器传输的微指令:
MA := PC
B := Reg[rs2]
Reg[rd] := A + B

MA := PC 意思是把 PC 的值送到总线上，再加载到 Memory Address Register，也就是内存地址寄存器 MA 中。

B := Reg[rs2]意思是从寄存器堆中读出 rs2，送到总线上，再加载到 B 寄存器。

Reg[rd] := A + B意思是 ALU 对 A 和 B 做加法，然后把结果写回 rd 寄存器。

提醒

在单总线数据通路中，PC被当作 Register RAM 中的特殊寄存器来存放，上图设计中PC寄存器是作为 Register RAM 额外的第32号寄存器。

32(PC)输入信号表示存放PC的寄存器编号32，这个信号一般会固定为100000，表示选择第32号寄存器，可以进行后续的读/写操作。

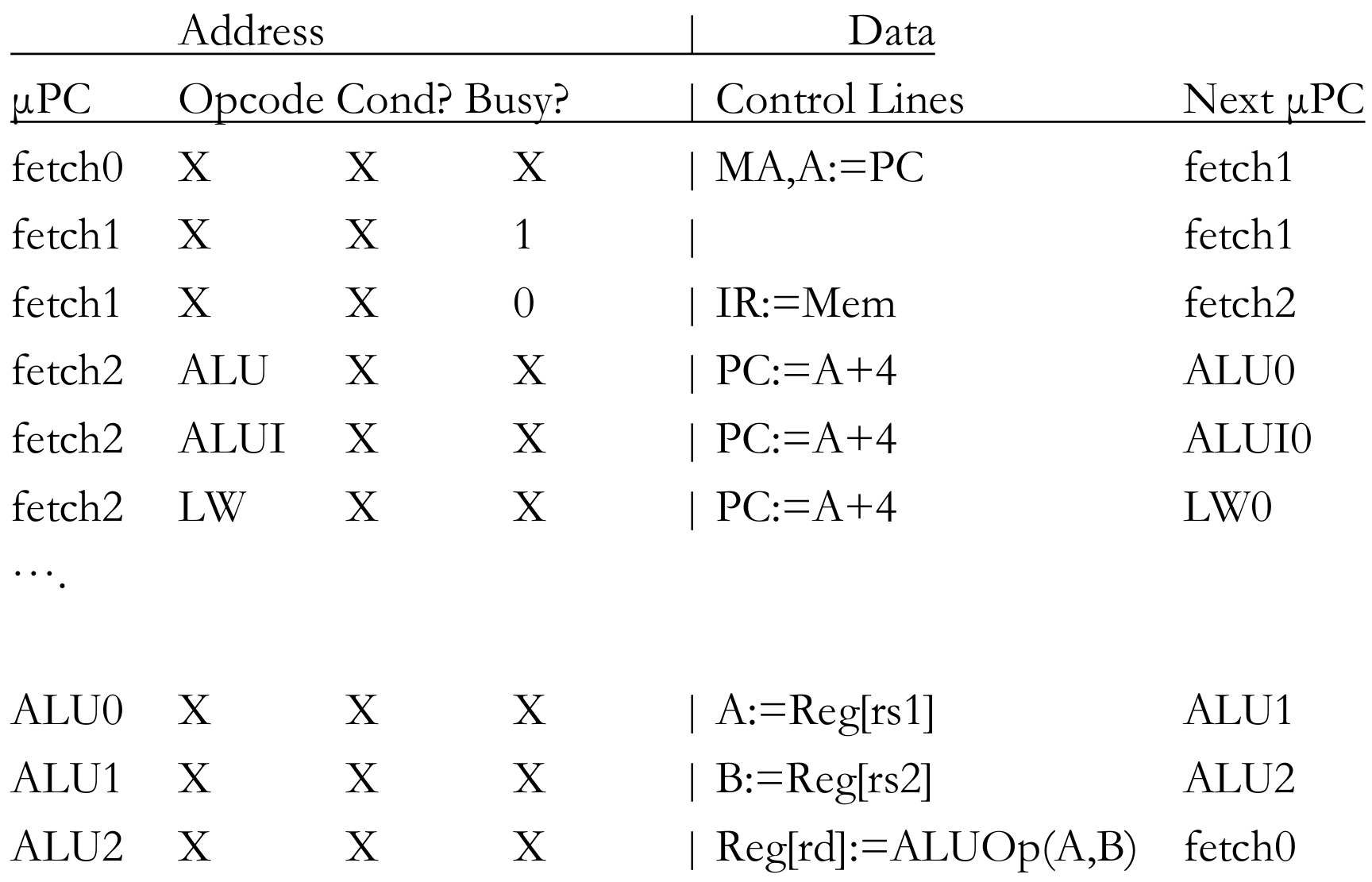

纯ROM的内容

案例解释

对于`fetch0: MA, A := PC -> fetch1`微指令的数据通路解释：

该指令表示把 PC 的值同时送入 MA 和 A，然后进入 fetch1。

RegSel 选择 PC

图中 Register RAM 里面既有普通寄存器，也有 PC。PC 通常被看成一个特殊寄存器，比如地址编号为 32。

所以控制信号设置为：RegSel = PC，表示从寄存器堆中选中 PC。

RegEn 打开寄存器输出

让 PC 的值从 Register RAM 输出到单总线：Bus := PC

MALd = 1

允许 Memory Address Register (MA) 从总线加载 PC：MA := PC。这一步是为了告诉主存“我要访问 PC 指向的地址”。

ALd = 1

ALU 前面的 A 寄存器也从总线加载 PC 的值：A := PC

这一步的目的：先把旧 PC 保存到 ALU 的 A 输入端，后面用来计算PC + 4或 PC+offset

注意，A := PC和MA:= PC这两个动作可以在同一个周期完成，因为它们都是从总线上读PC，不冲突。

对于`fetch1: Busy=1 -> fetch1`的理解

如果 Main Memory 还没有准备好数据，即输入busy=1，就不要进入下一步，继续等待。

对于`fetch0:IR := Mem -> fetch2`的理解

Main Memory 准备好数据，先Bus := Mem[PC]，然后IR := Bus，把PC地址的指令传给了指令寄存器IR，然后进入fetch2。

后续微指令

后续就根据opcode等指令格式和操作要求，依次完成相应寄存器操作，比如图中给出的ADD指令的取指后续微指令执行流程：fetch2->ALU0->ALU1->ALU2

微码程序草图

微码就像处理器内部执行机器指令的小程序，每条机器指令对应一段微码流程。

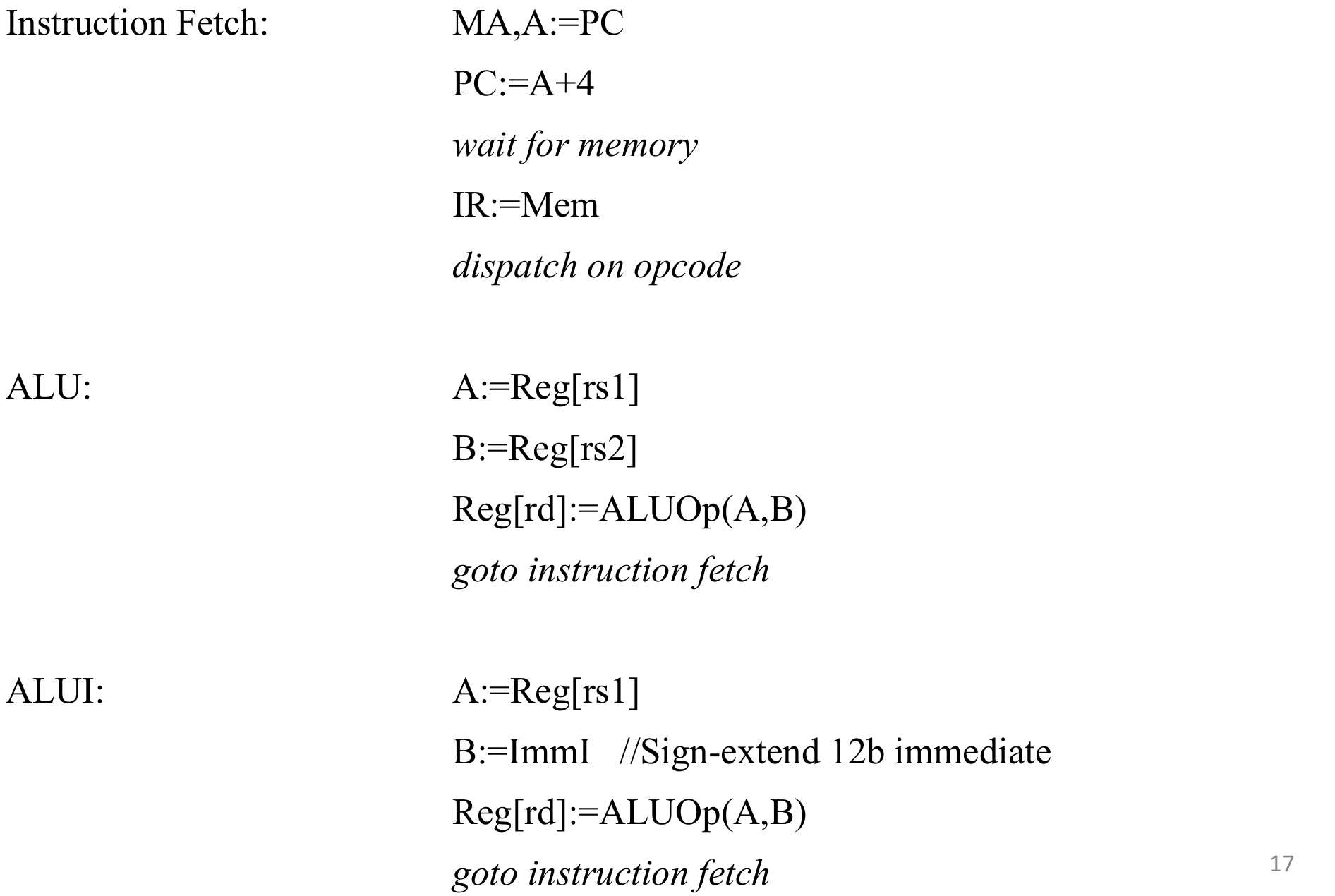

公共的取指令流程

MA, A := PC

PC := A + 4

wait for memory

IR := Mem

dispatch on opcode

含义：先用 PC 作为地址去主存取指令，同时把 PC 保存到 A 中。然后 PC 加 4，准备指向下一条指令。等内存返回指令后，把指令放入 IR，也就是指令寄存器。最后根据 opcode 分发到不同指令的微码入口。

ALU 类微指令

A := Reg[rs1]

B := Reg[rs2]

Reg[rd] := ALUOp(A,B)

goto instruction fetch

上述是普通 R 型指令的流程，实现一些运算操作，例如 add、sub、and、or。

ALUI 类微指令

A := Reg[rs1]

B := ImmI

Reg[rd] := ALUOp(A,B)

goto instruction fetch

ALUI 类指令和 ALU 类指令类似，只是第二个操作数不是 rs2，而是立即数。

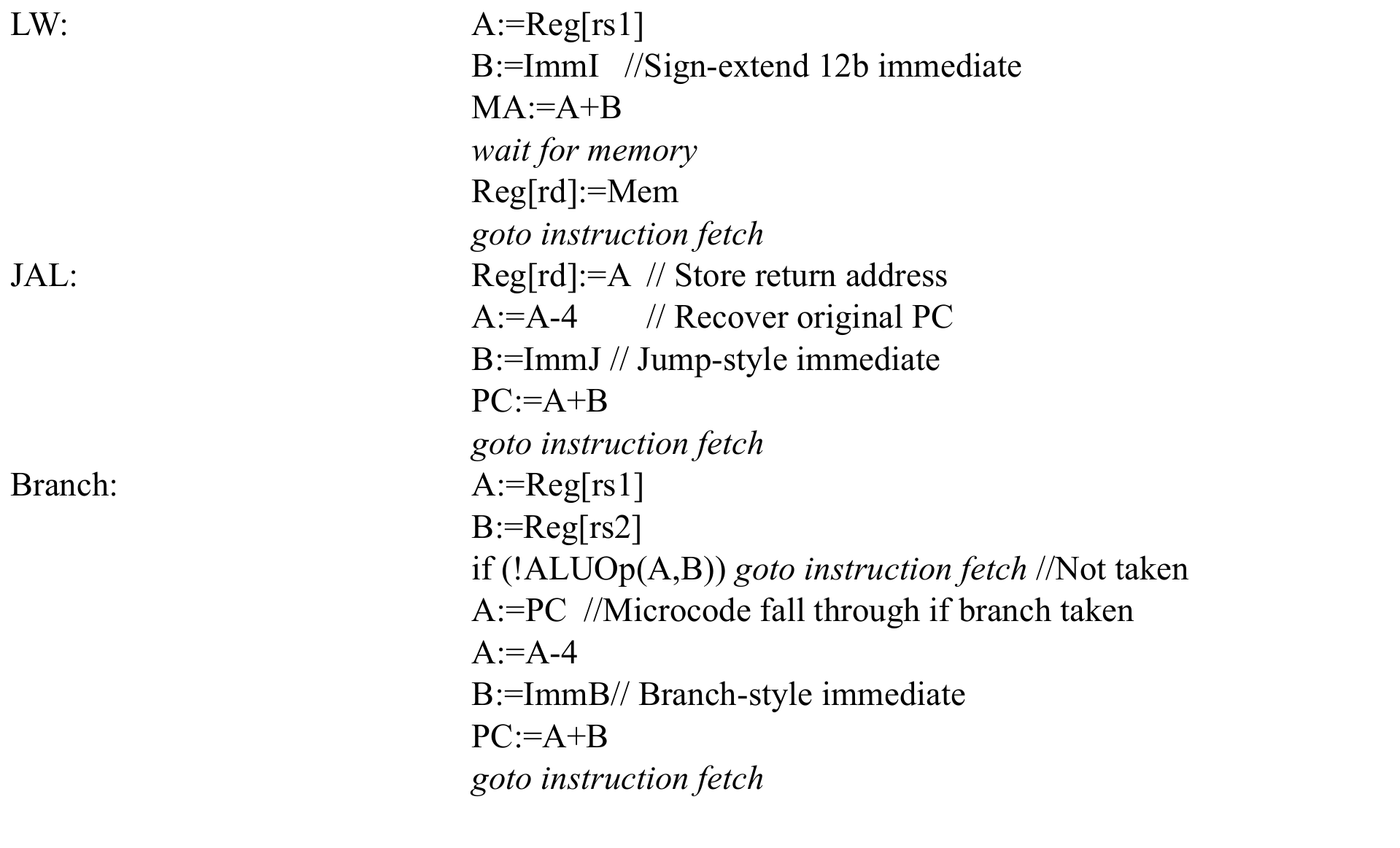

LW 微指令

A := Reg[rs1]

B := ImmI

MA := A + B

wait for memory

Reg[rd] := Mem

goto instruction fetch

含义：先读出基地址寄存器 rs1，再取立即数偏移 ImmI，然后用 ALU 计算访存地址

JAL 指令

A := PC 这一条是我添加的，不然A := A - 4有点莫名其妙，大家也可以查一下。

Reg[rd] := A

A := A - 4

B := ImmJ

PC := A + B

goto instruction fetch

含义：在取指阶段，PC 已经被加了 4，所以 A 里面保存的是返回地址，也就是 PC + 4。

因此，Reg[rd] := A，就是把返回地址写入 rd。然后A := A - 4是恢复原来的 PC。

最后PC := A + B，也就是PC = 原PC + JAL立即数

Branch 指令

A := Reg[rs1]

B := Reg[rs2]

if (!ALUOp(A,B)) goto instruction fetch

A := PC

A := A - 4

B := ImmB

PC := A + B

goto instruction fetch

含义：先比较两个寄存器。如果分支条件不成立，就直接去取下一条指令。如果条件成立，就计算分支目标地址。

这里同样要 A := A - 4，因为 PC 已经在取指阶段加过 4，所以要先恢复原 PC，再加上分支偏移量。

减少控制代码存储空间

减少ROM高度(地址位宽)：使用外部逻辑来合并输入信号；通过分组操作码来减少状态数量

减少ROM宽度(数据位宽)：限制μPC编码(下一步，调度，等待内存，…)；编码控制信号(垂直微编码、纳型编码)

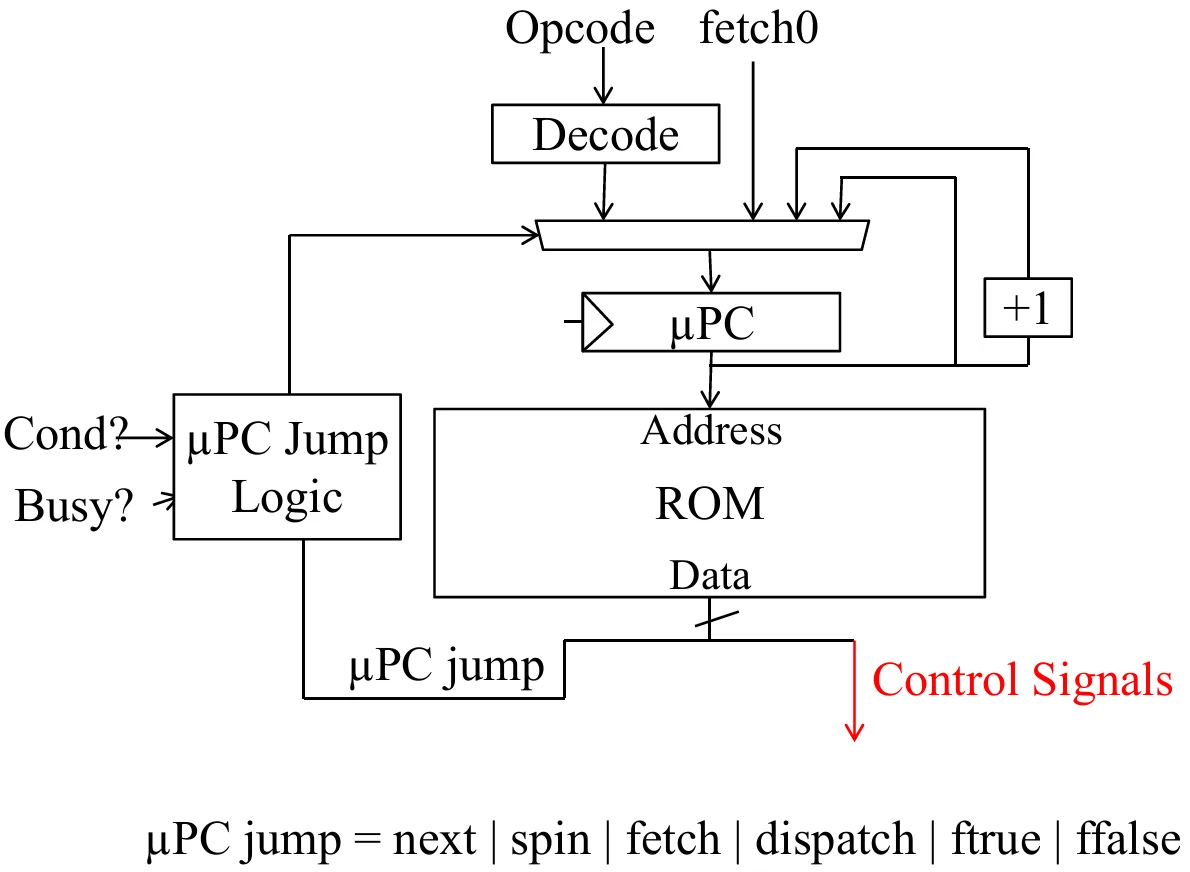

单总线RISC-V微码引擎

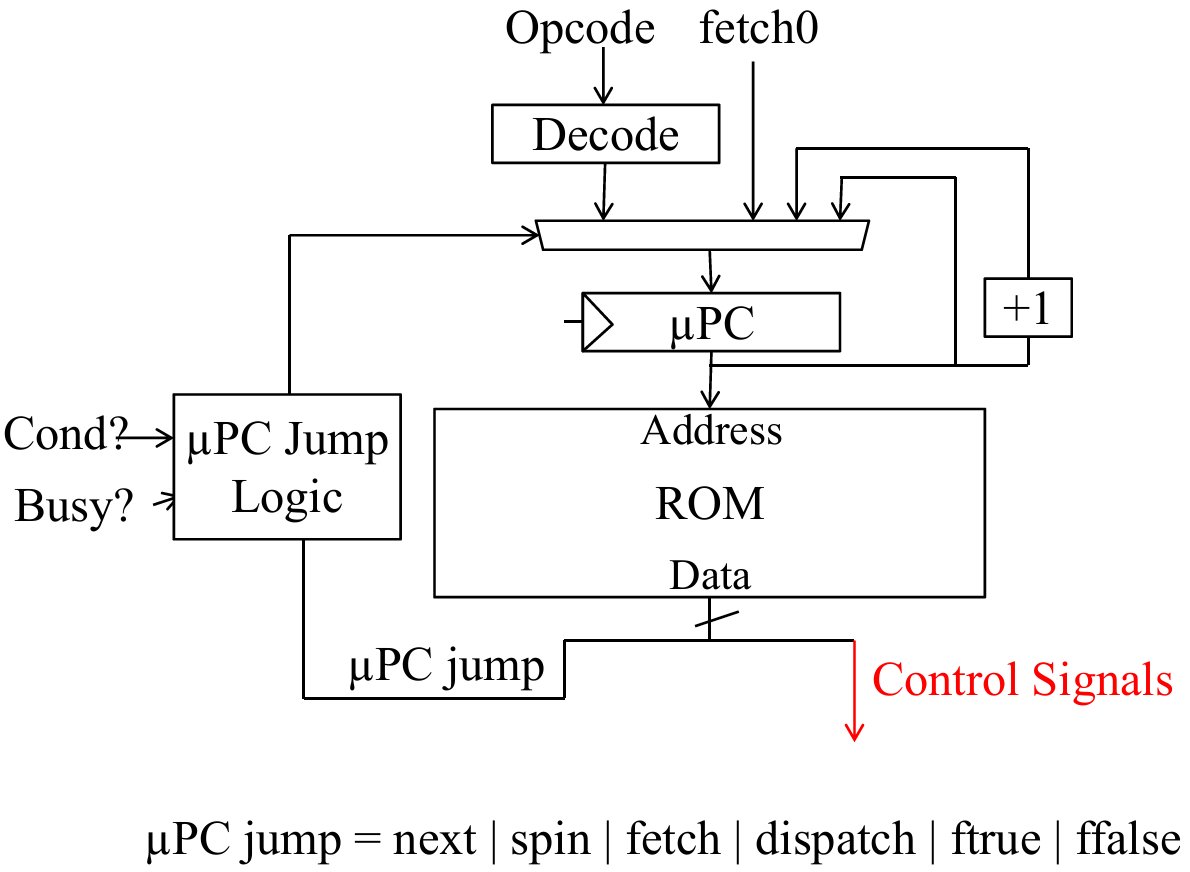

单总线控制逻辑设计

µPC跳跃类型

next,下一步：表示执行下一条微指令，也就是µPC := µPC + 1

spin,自旋：表示等待内存。如果内存还忙，就停在当前微指令；如果内存准备好，再继续。

fetch,读取：表示跳回取指令流程，开始下一条宏指令。

dispatch,指令分发：表示根据 opcode 跳转到对应指令组的入口，例如 ALU、LW、Branch。

ftrue / ffalse：表示根据条件判断结果跳转，主要用于分支指令。

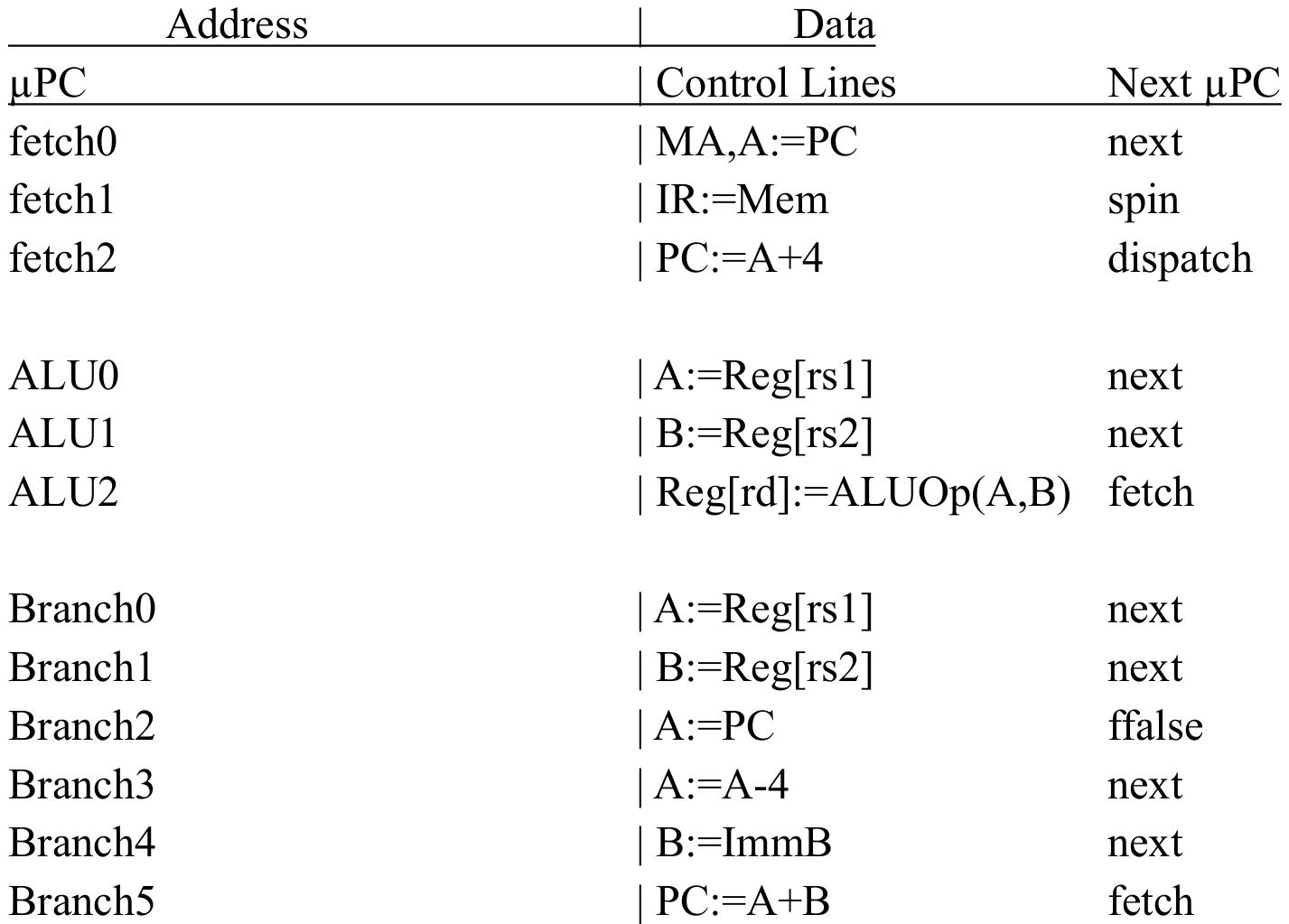

已编码的ROM内容

与前面纯ROM的内容相比，下面已编码的ROM内容用更紧凑的编码方式存储微码，减少 ROM 的浪费。

此时的ROM的Address只剩下µPC，Data中包括Control Lines和Next µPC

其中 Branch2 的 ffalse 表示：如果分支条件为假，就直接回到取指阶段；如果条件为真，就继续执行后面的分支目标地址计算。

复杂指令的实现

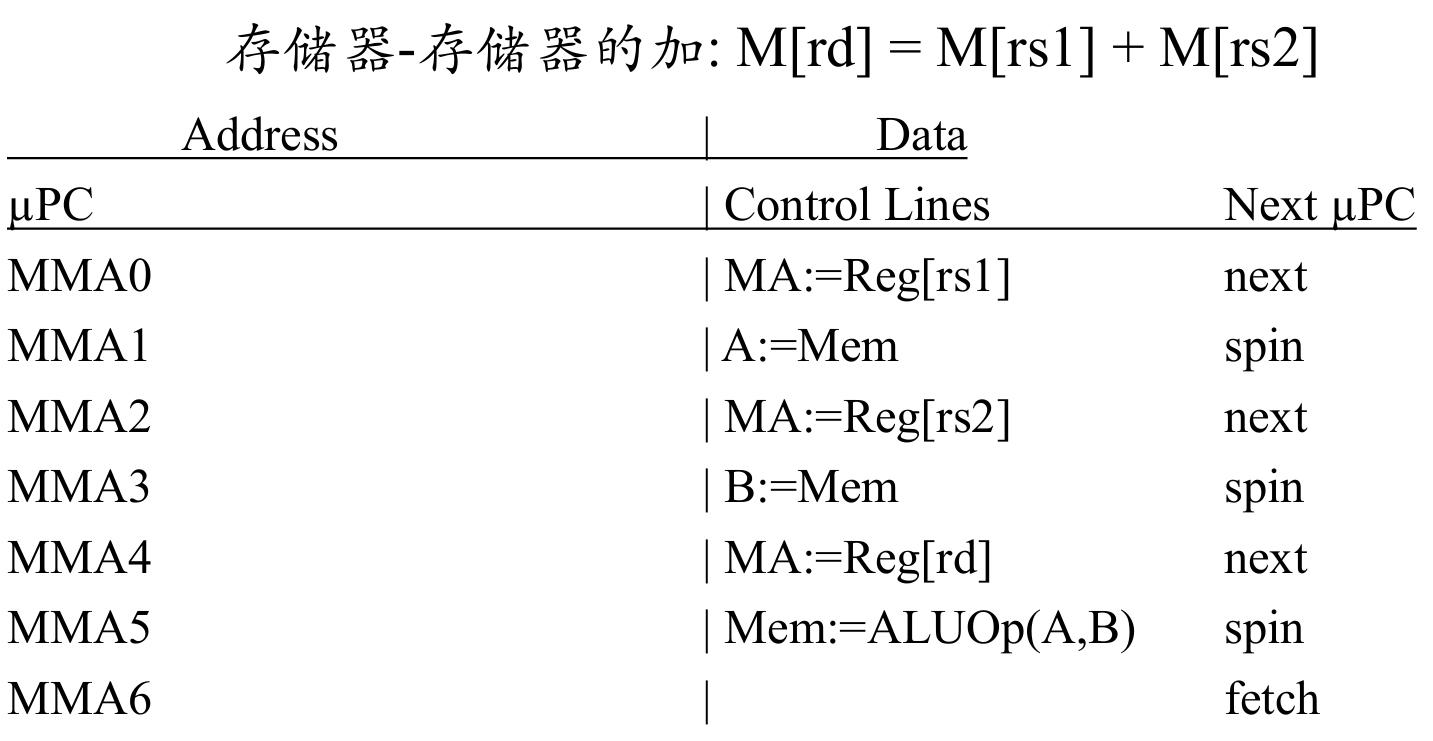

下面是以存储器-存储器加法为例，演示微码执行流程。

先读第一个内存操作数到 A，再读第二个内存操作数到 B，然后 ALU 相加，最后把结果写回内存。

通过上述流程可以显示出微码的一个重要优势：实现复杂指令很方便。通常不需要修改数据通路，只需要增加一段微码即可实现。

水平vs垂直µ码

水平微码

水平微码的特点是：

微指令很宽
每条微指令可以同时控制多个硬件动作
执行步骤少，但是编码稀疏，占用 ROM 位数多

例如一条水平微指令可能同时控制寄存器选择、ALU操作、写回、地址加载等多个信号。

优点是速度较快，因为一步能做很多事。缺点是每条微指令很长，ROM 宽度大。

垂直微码

垂直微码的特点是：

微指令较窄
控制信号经过编码
通常一条微指令只做一个较简单的数据通路操作
执行步骤更多，但是更节省 ROM 空间

优点是 ROM 更小。缺点是执行同一条宏指令可能需要更多微步骤。

纳码

纳码可以理解为一种两级微码结构。

普通微码中有很多重复的控制信号模式，比如：ALU0: A ← Reg[rs1]和ALUI0: A ← Reg[rs1]，虽然属于不同指令，但控制信号模式可能完全一样。如果每次都在微码 ROM 里存完整控制信号，就会浪费空间。

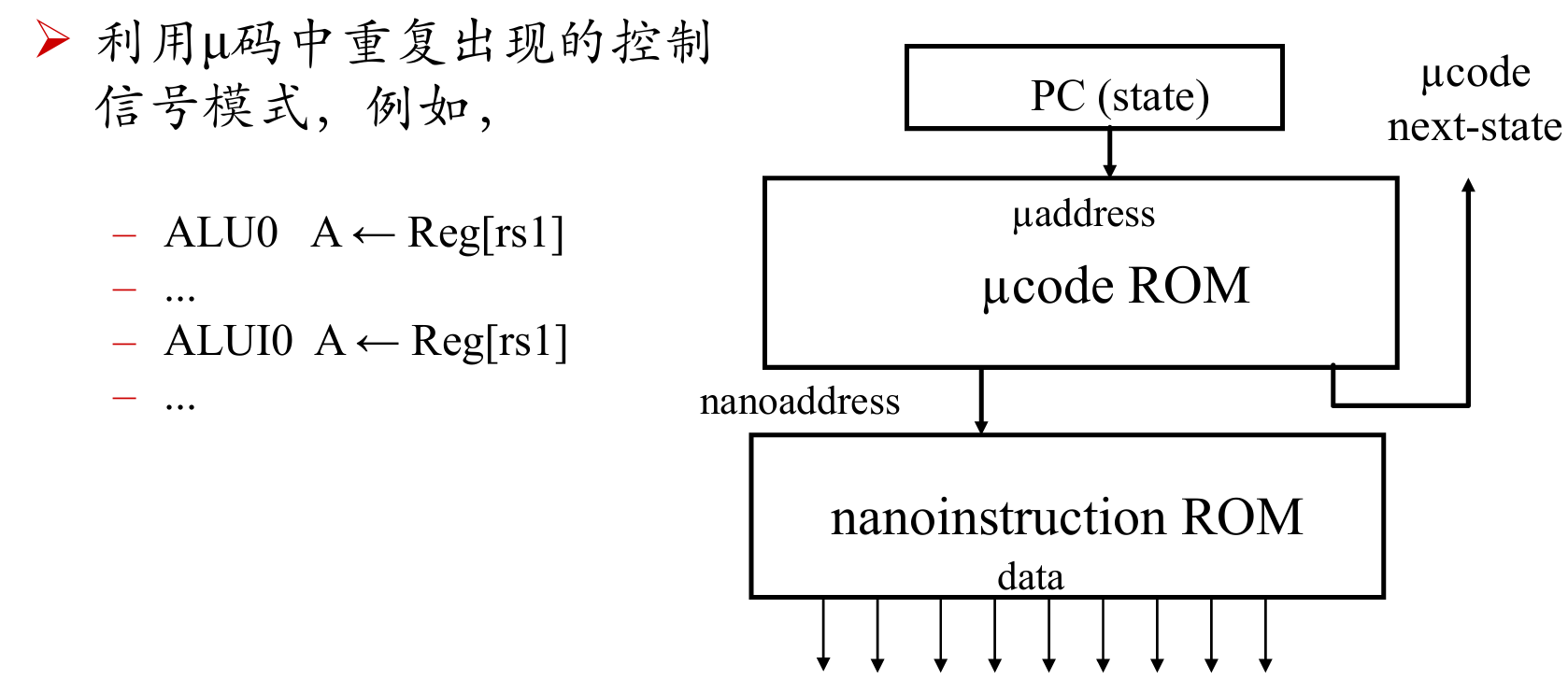

纳码工作构成

µcode ROM 负责流程控制和给出 nanoaddress；nanoinstruction ROM 负责输出真正的控制信号。

微码 ROM：决定下一步去哪、使用哪种控制模式纳指令 ROM：保存具体控制信号模板

这样重复的控制信号模式只需要在纳指令 ROM 中存一份，不用在每条微码里重复存。

案例
Motorola 68000 的例子：
17位 µcode，其中可以包含10位µ跳转或者9位纳指令指针纳指令宽 68位，解码后可产生 196个控制信号

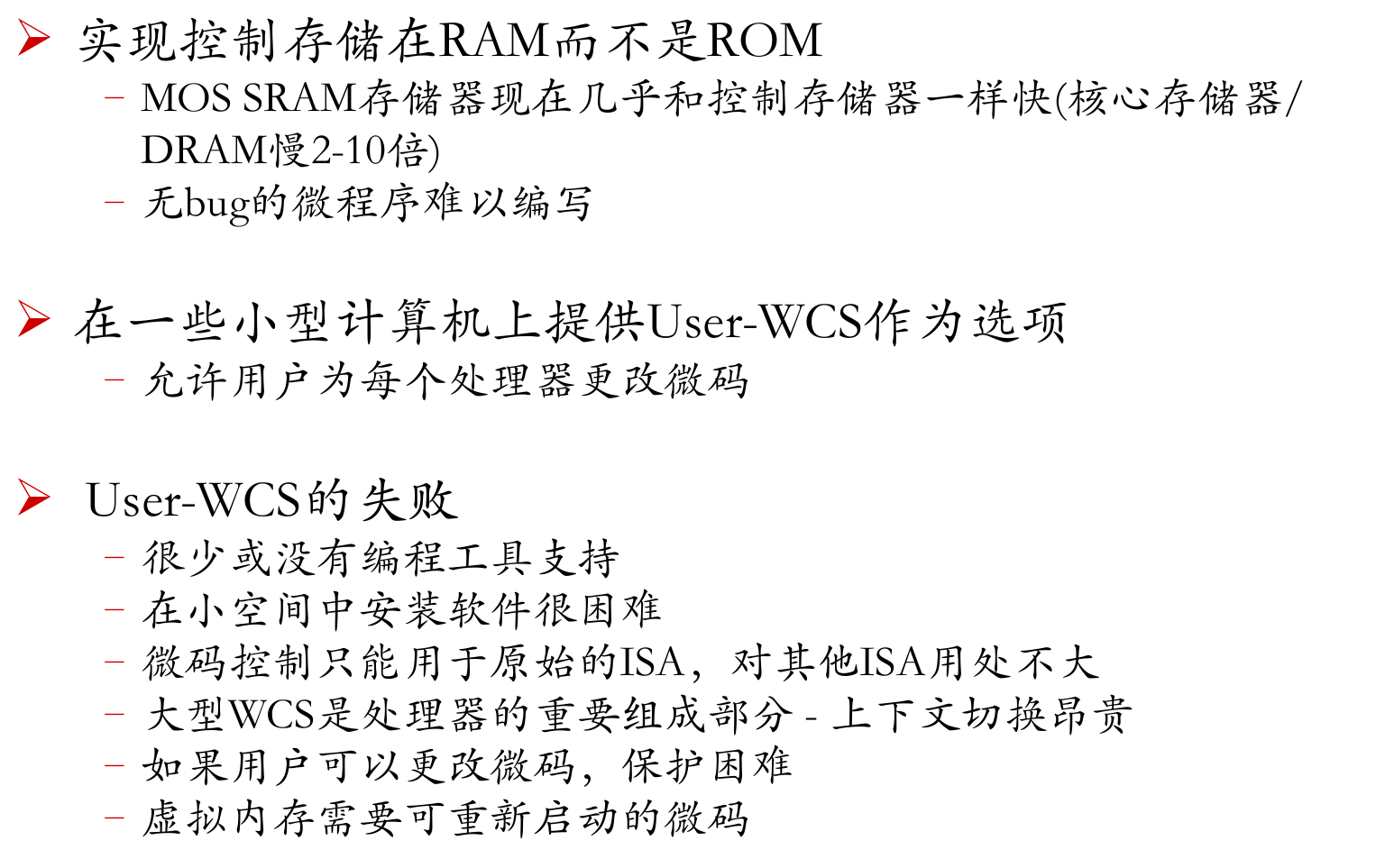

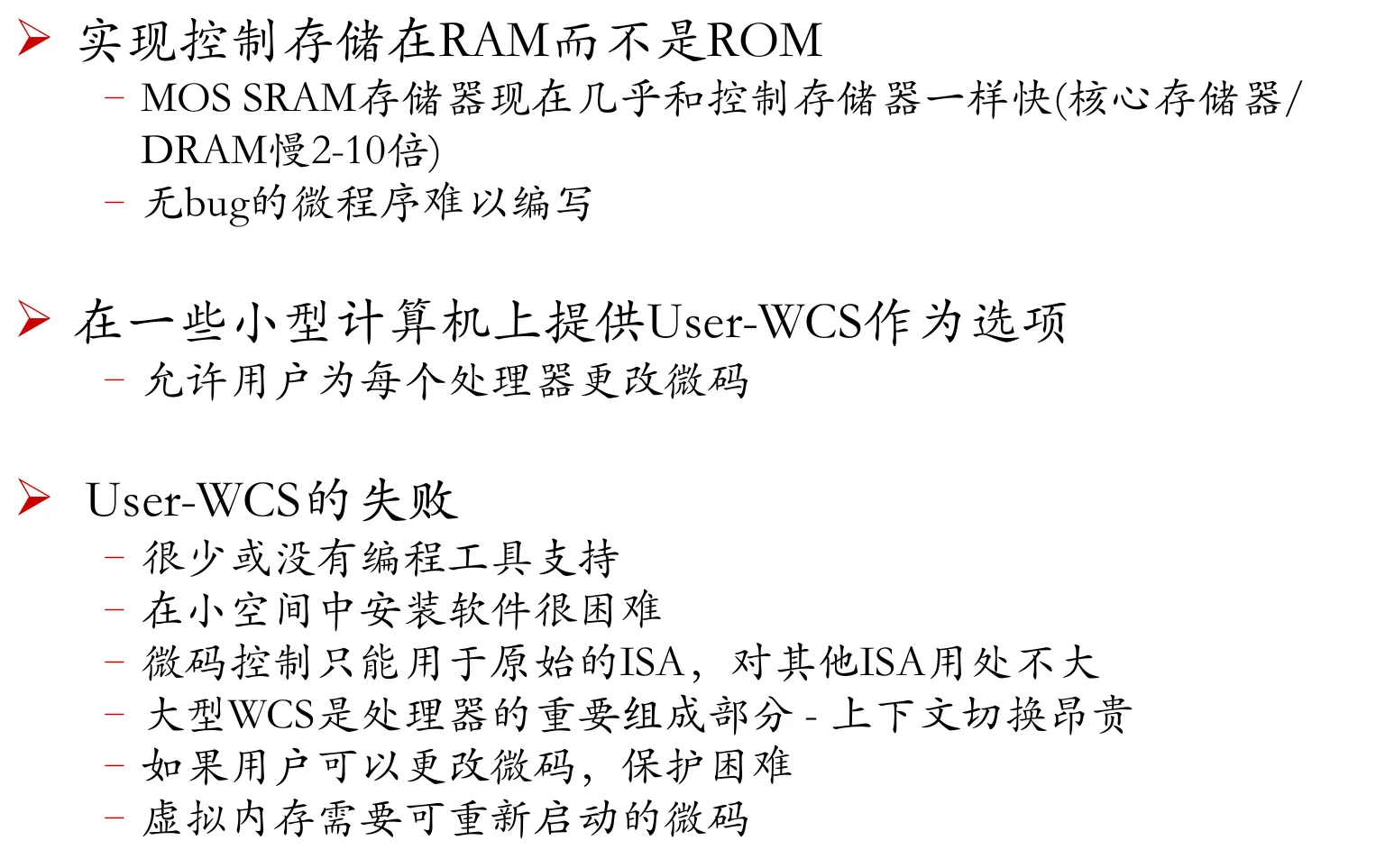

可写控制存储 | Writable Control Store

六七十年代半导体 ROM/RAM 变得可用，控制存储不一定非要用老式只读结构，于是出现了基于RAM的可写控制存储(WCS) (应用案例：B1700, QMachine, Intel i432，…)

可写控制存储(WCS)可以理解为把原来存在 ROM 里的微码，改成存在高速 RAM 里。这样微码不再是出厂后完全固定的，而是可以被加载、修改、更新。

其他剩余部分和L6a singlecycle章节的内容完全重合，不再赘述。
