L5：数字系统设计 Digital System Design

怎么数集阴魂不散，这一章我怎么记得他连讲都没讲（doge）

CMOS

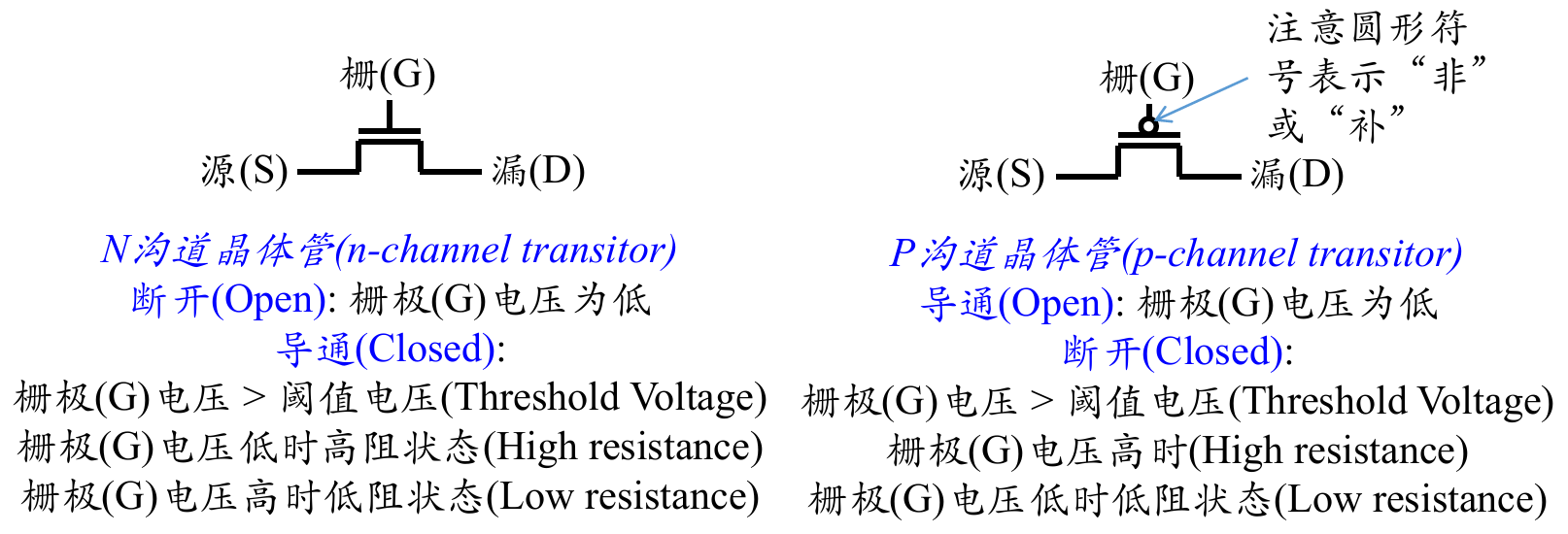

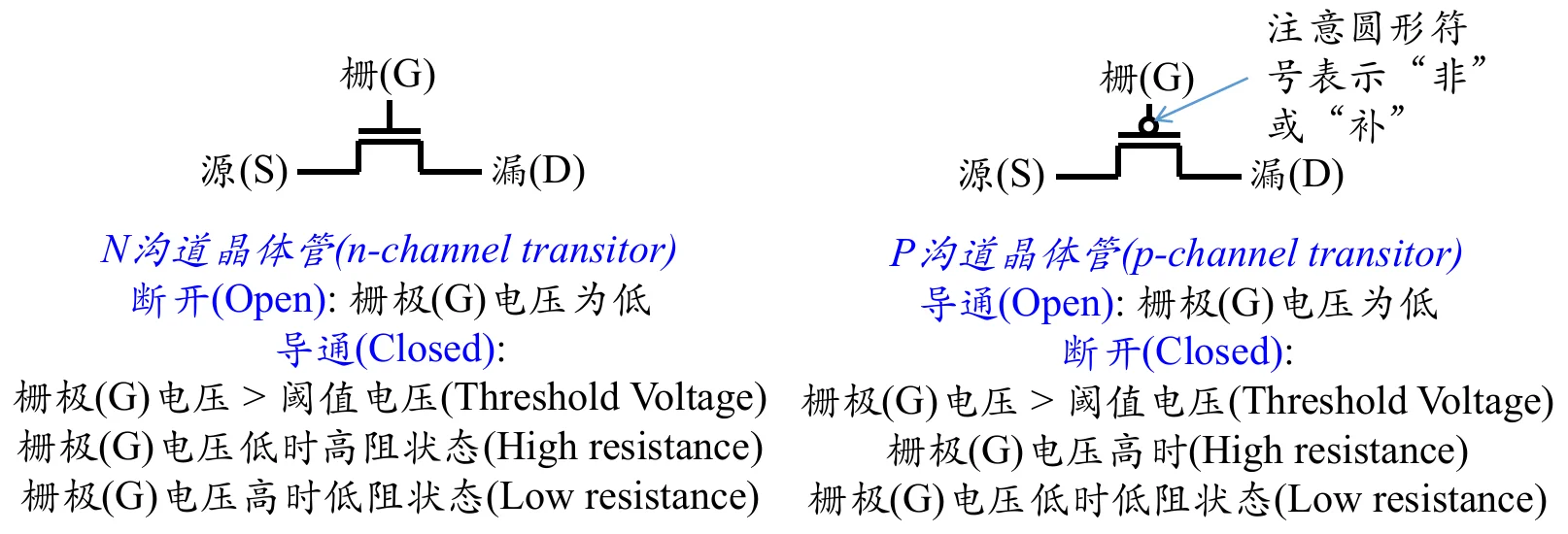

MOS 网络

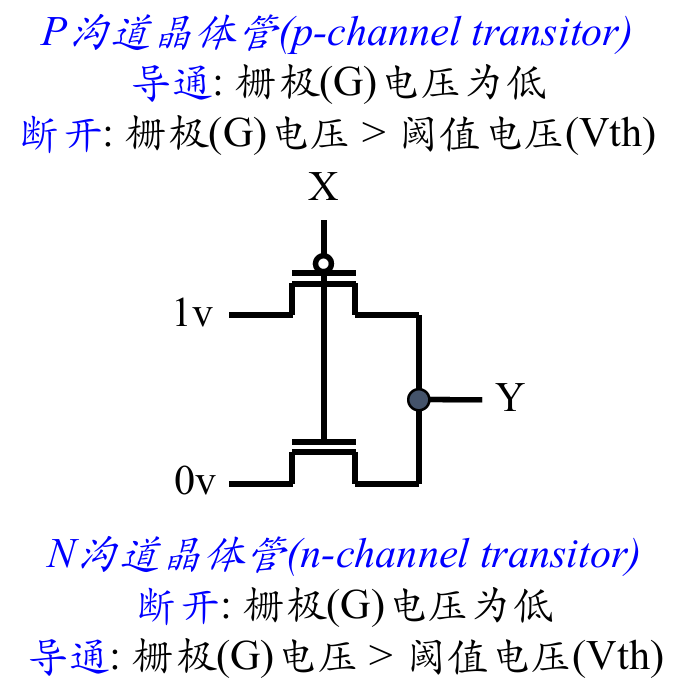

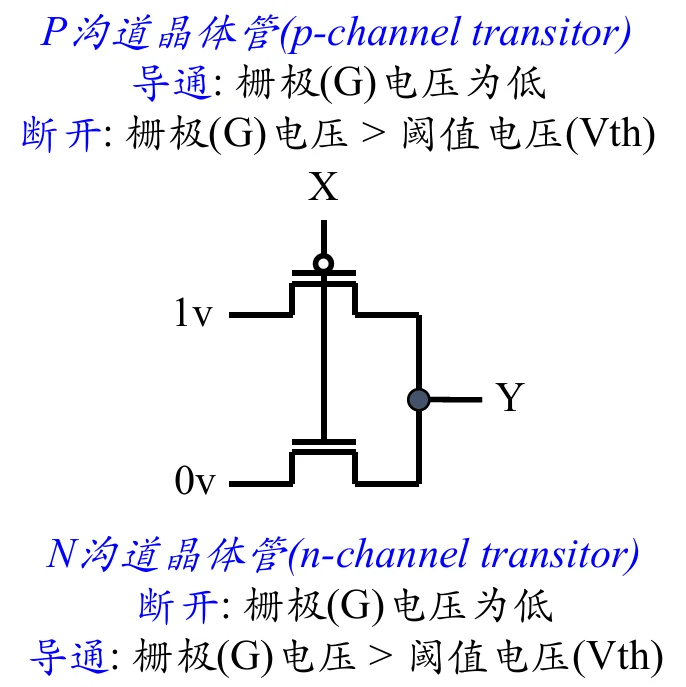

反向网络

电路中的x和y呈现反向关系。

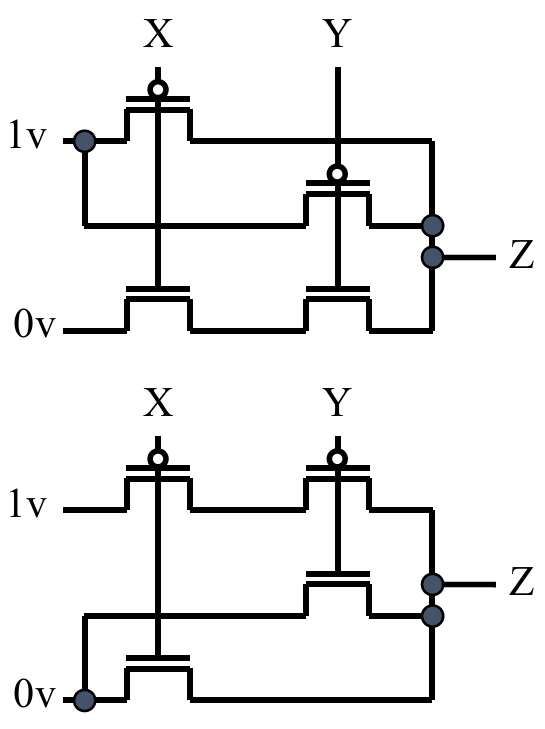

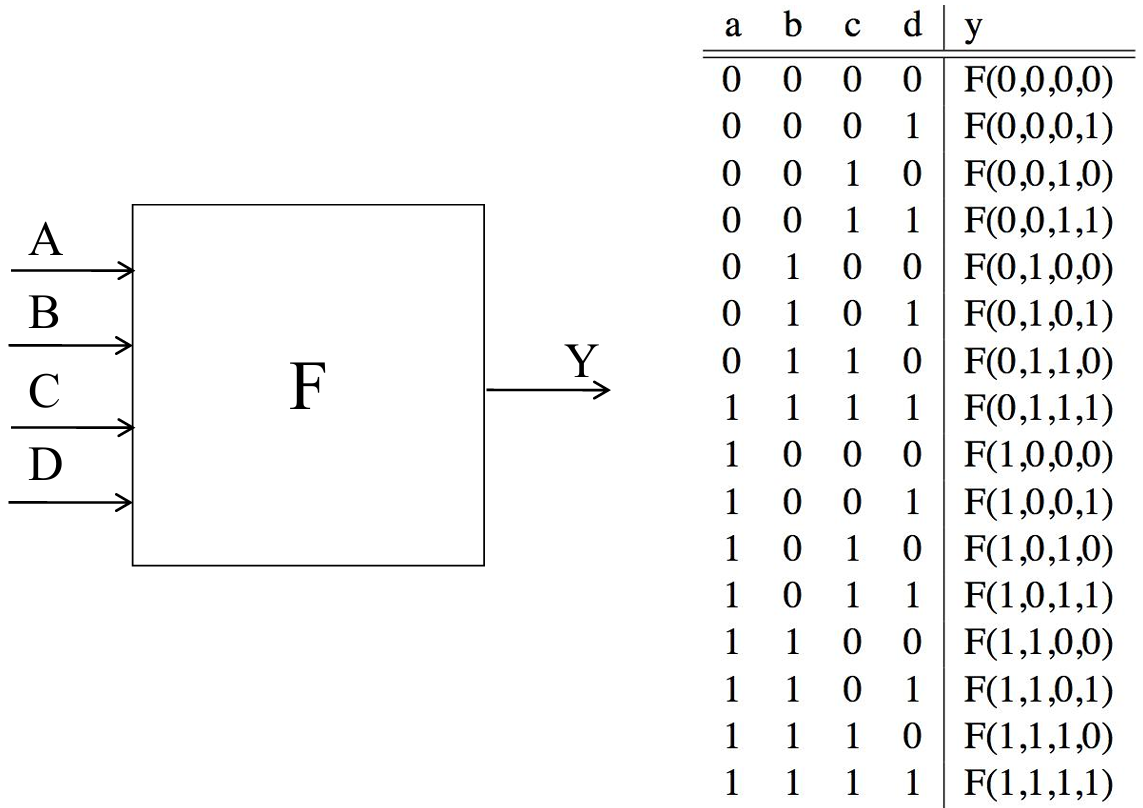

多输入网络

利用真值表可以列出输出和所有输入的关系

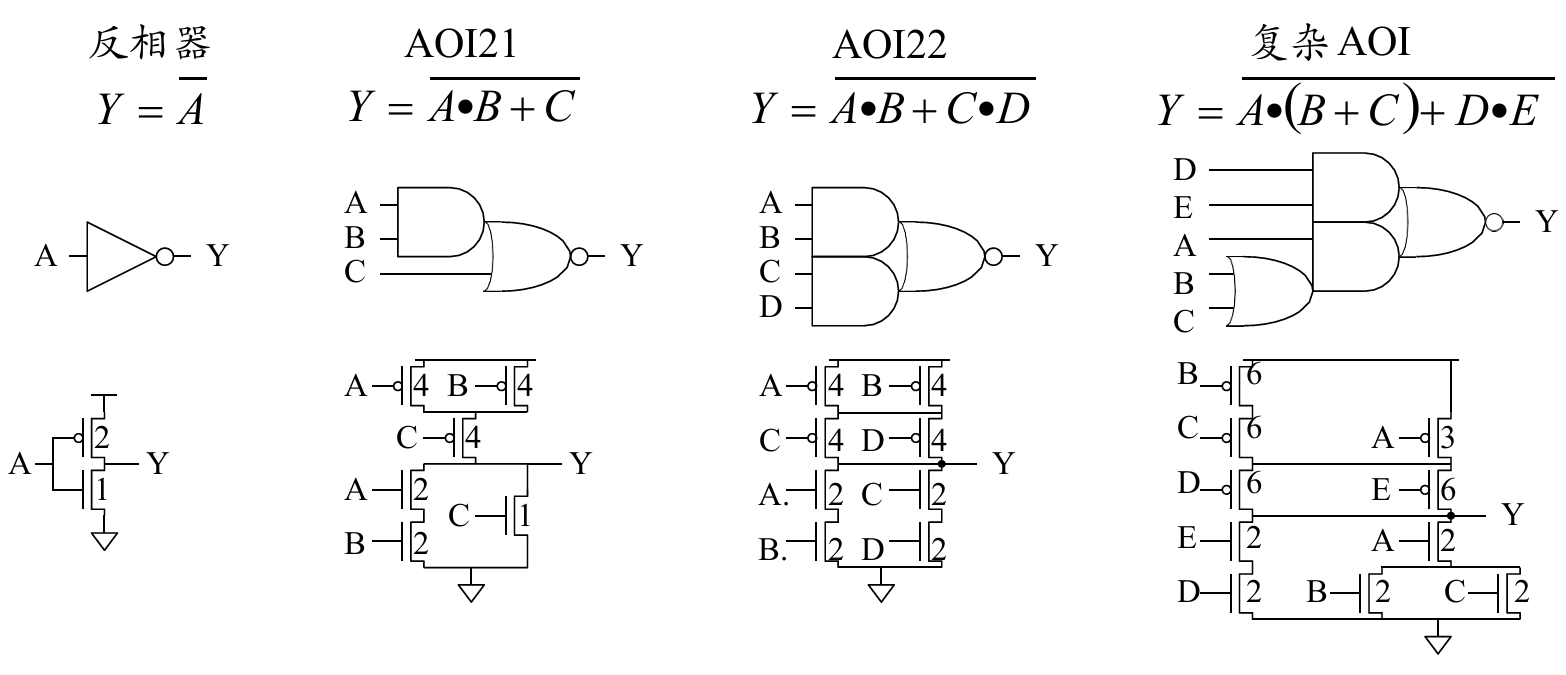

逻辑门设计实例

AOI21 中数字 2 和 1 表示：一个 2 输入 AND 项：A⋅B； 一个 1 输入项：C； 然后两项OR，最后整体取反。

RISC-V数据路径设计 | Data Path

整个的部分主要围绕RISC-V数据路径各个部分的设计展开，包括同步电路设计，多路选择器，ALU等等。

同步数字系统电路设计

同步数字系统主要由两类电路组成：组合逻辑电路和时序逻辑电路。

程序计数器 | Program Counter

程序计数器用来保存当前指令地址。

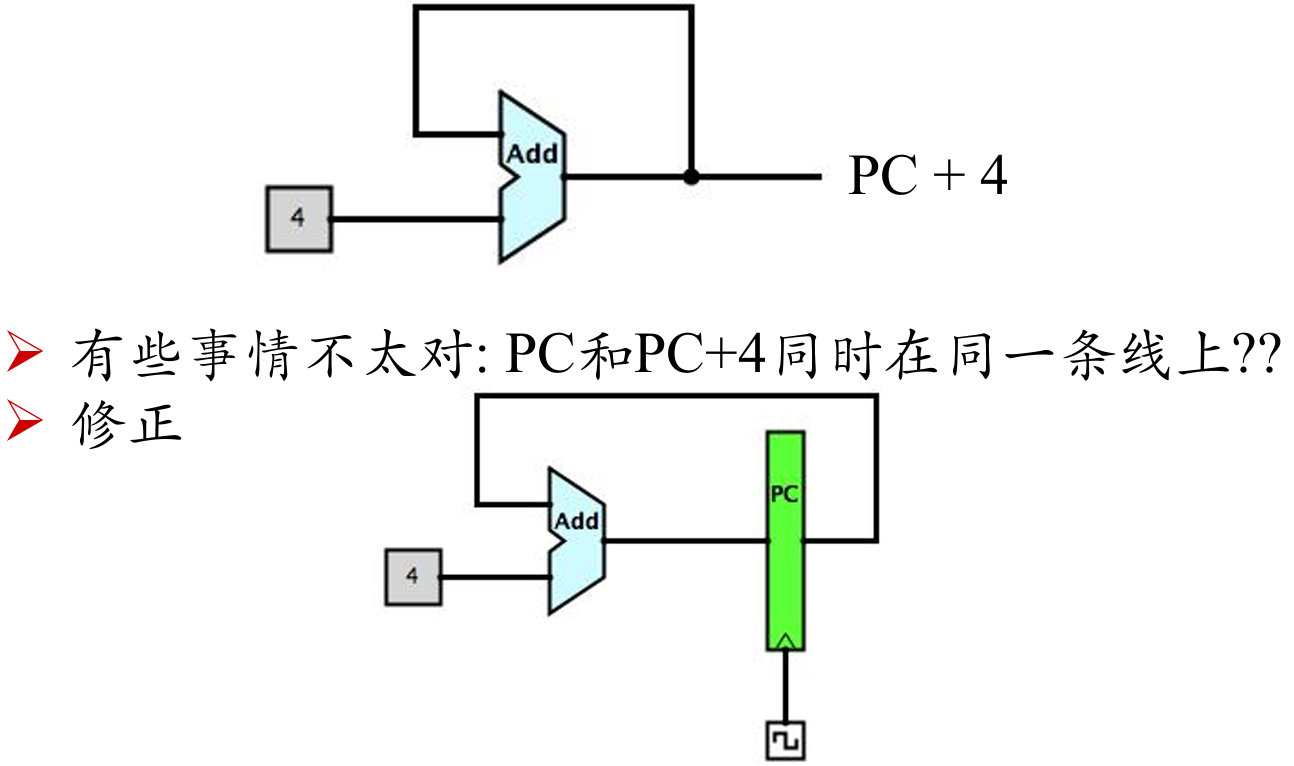

如果没有寄存器隔离，当前 PC 和 PC+4 会同时出现在同一条反馈线上，电路会不断变化$PC→PC+4→PC+8→PC+12→...$

所以要加一个状态元件，也就是寄存器/触发器，用来在某个时钟边沿才更新 PC。

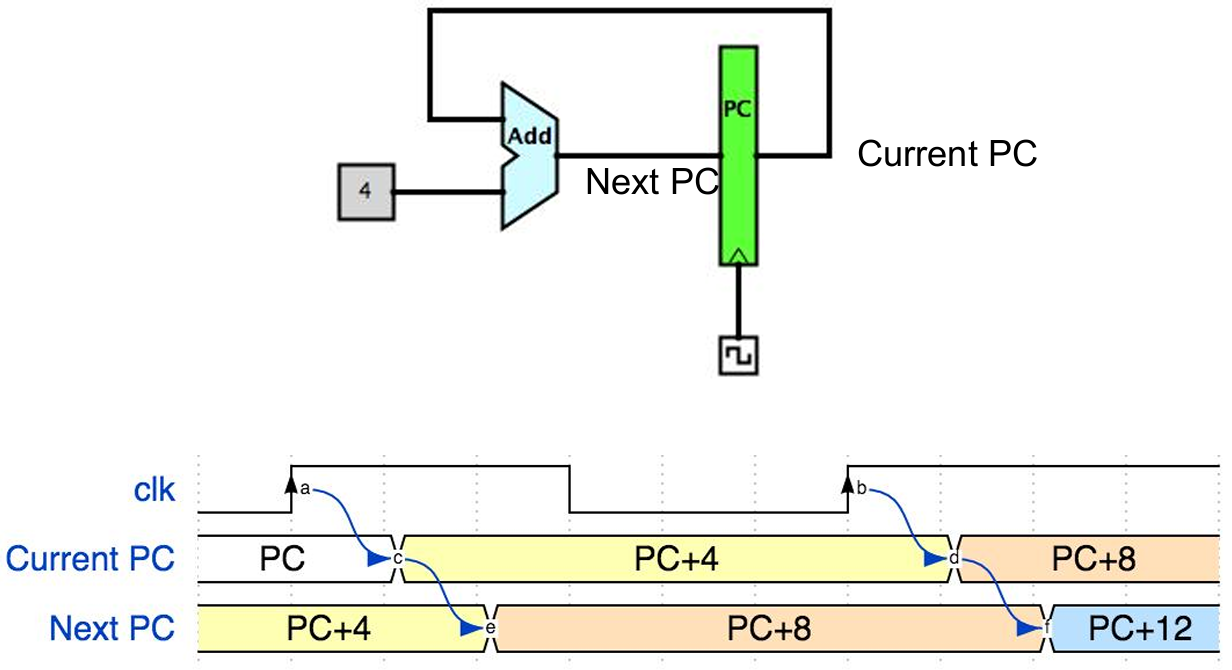

添加正边沿触发器以后，程序计数器的时序逻辑图如下。

边缘触发器 | DFF

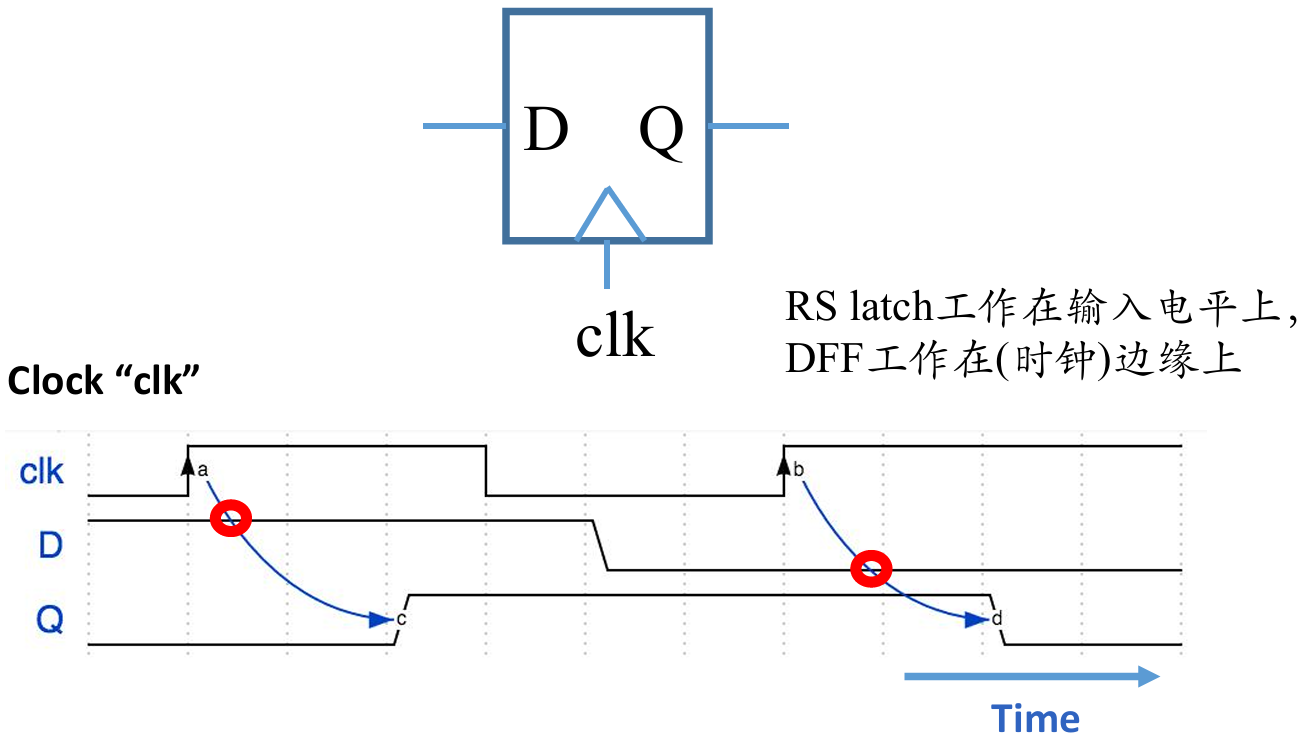

D Flip-Flop 是时序电路中最基本的存储单元，DFF是在时钟边沿采样输入。

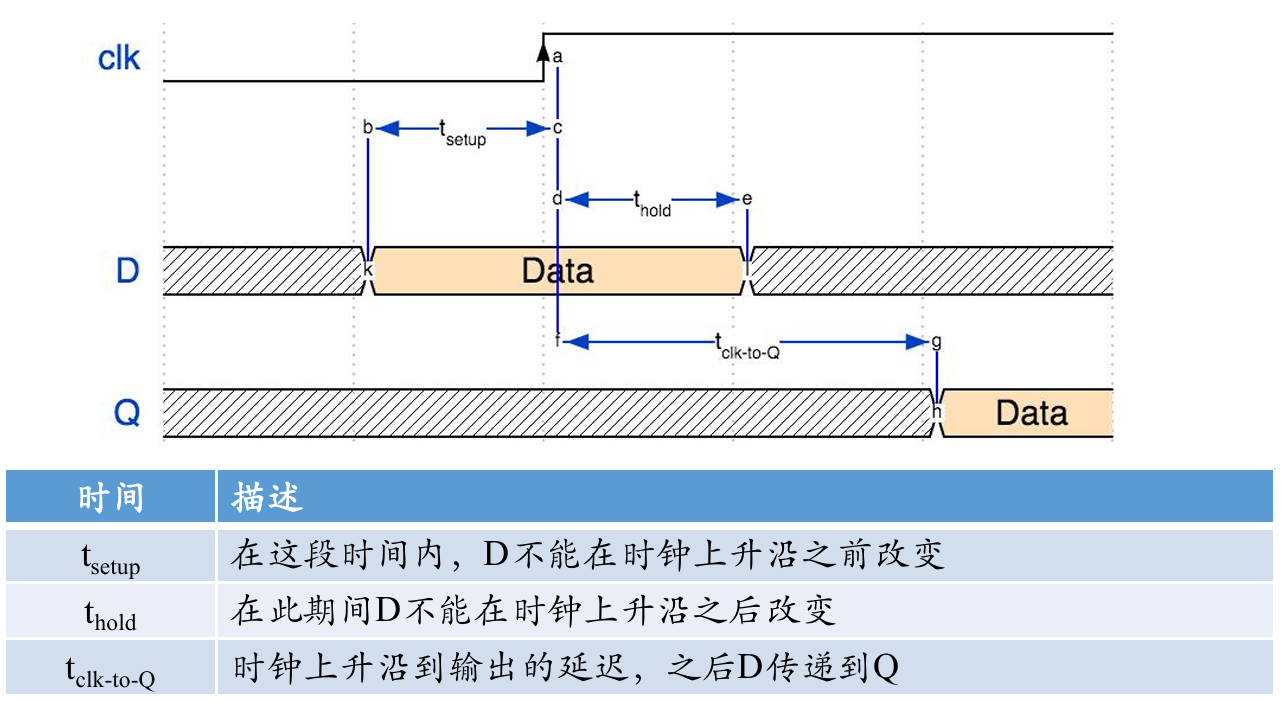

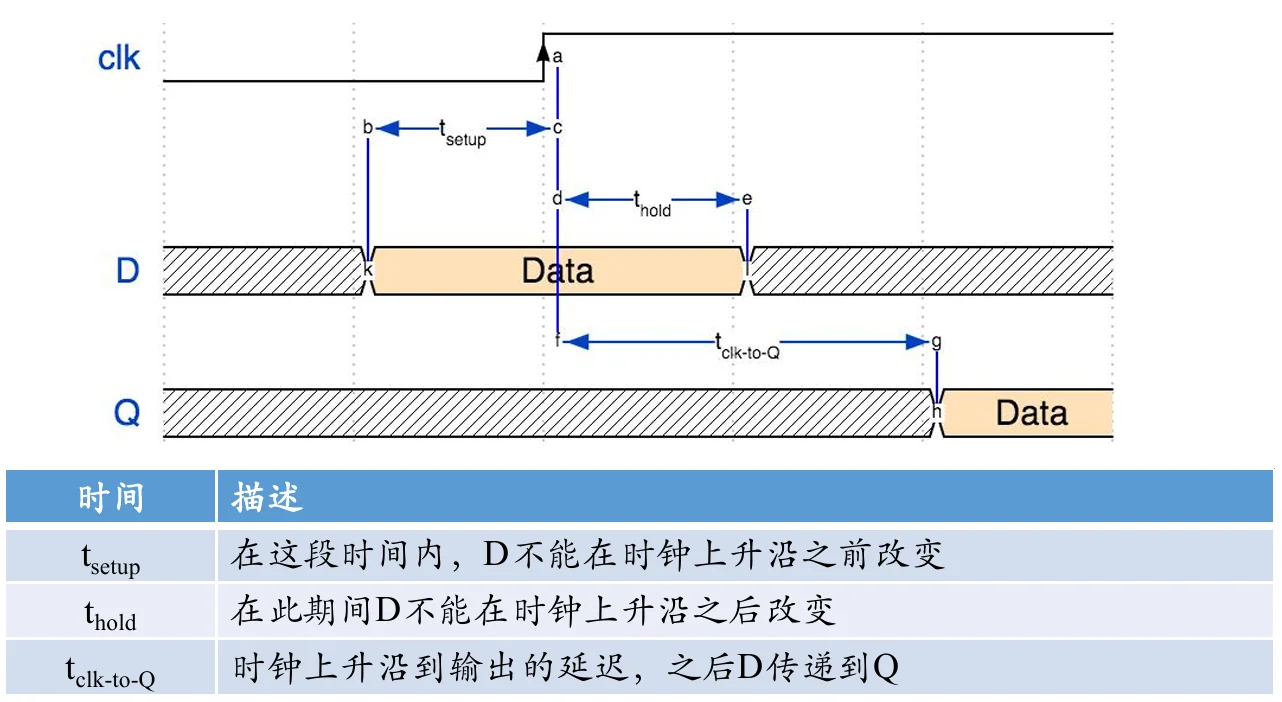

Flip-Flop Timing

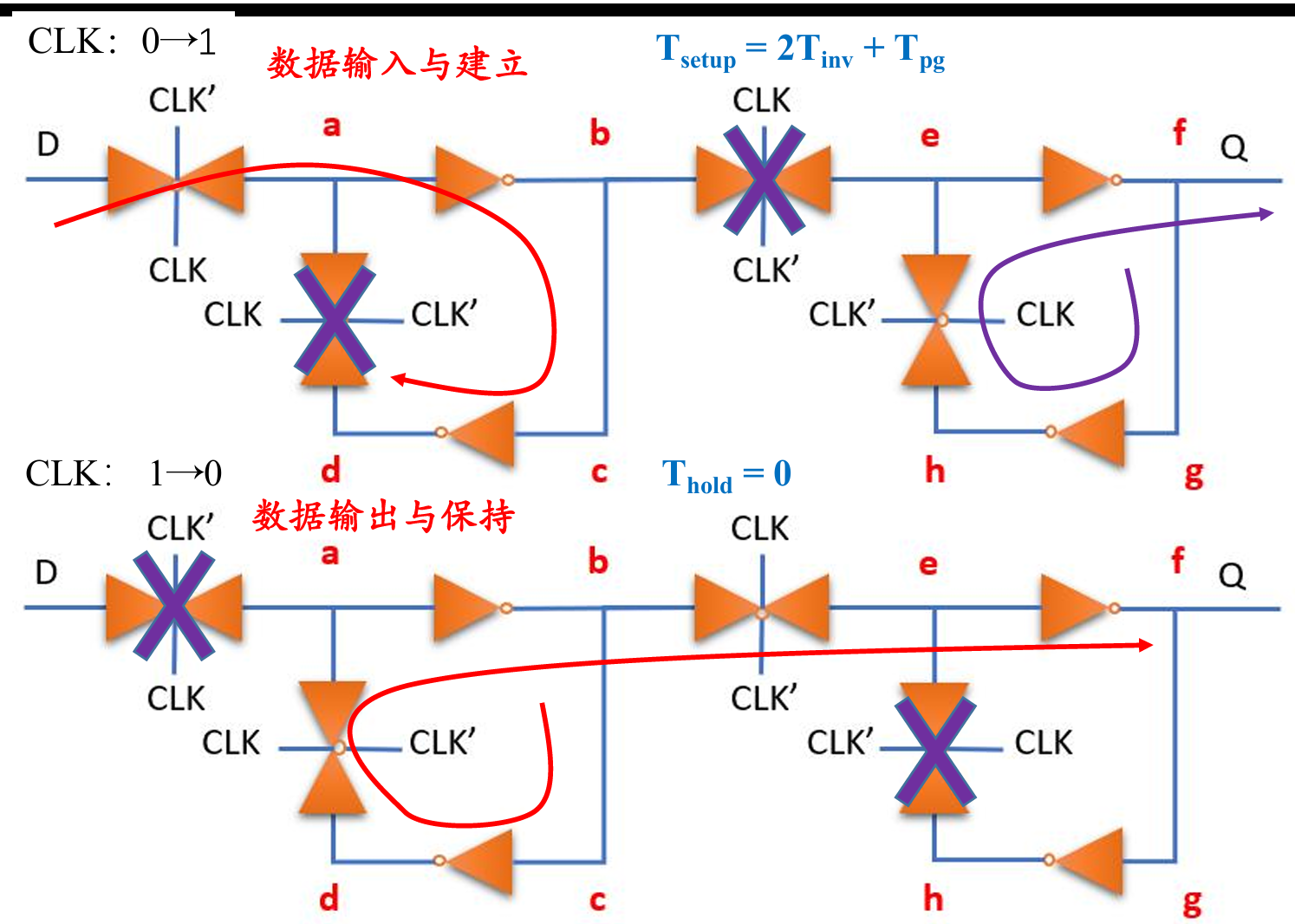

• 建立时间（$t_{setup}$）表示在时钟上升沿到来之前，D 输入必须提前稳定一段时间。下图中电路的建立时间为：$T_{setup}=2T_{inv}+T_{pg}$
• 保持时间（$t_{hold}$）表示在时钟上升沿之后，D 输入还需要继续保持稳定一小段时间，在理想化 DFF 结构中，时钟边沿之后不需要额外保持时间。
• 传输延迟（$t_{clk−to−Q}$）表示时钟上升沿来了以后，Q 不会立刻变化，而是过一段时间才更新。

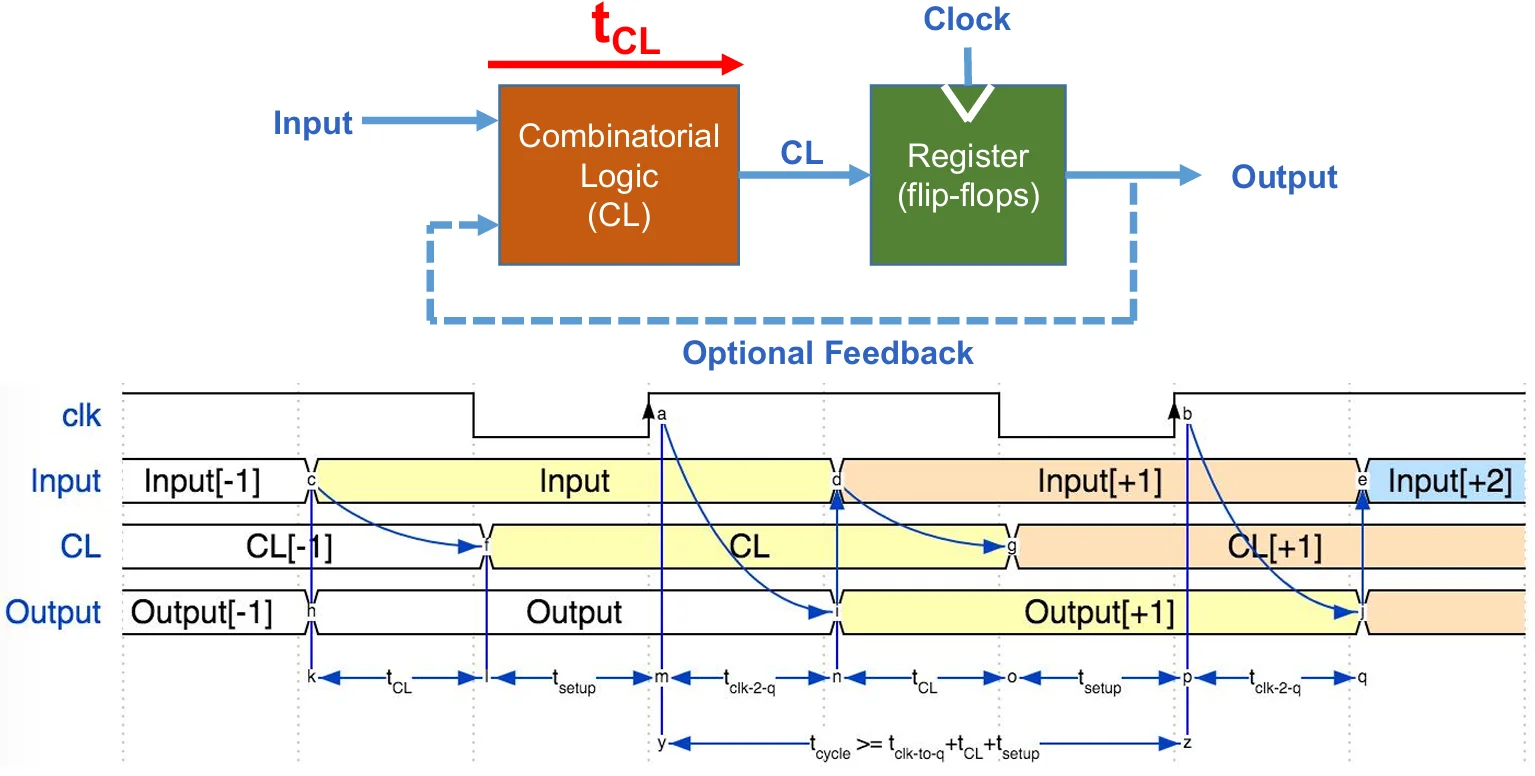

最大时钟运行速度

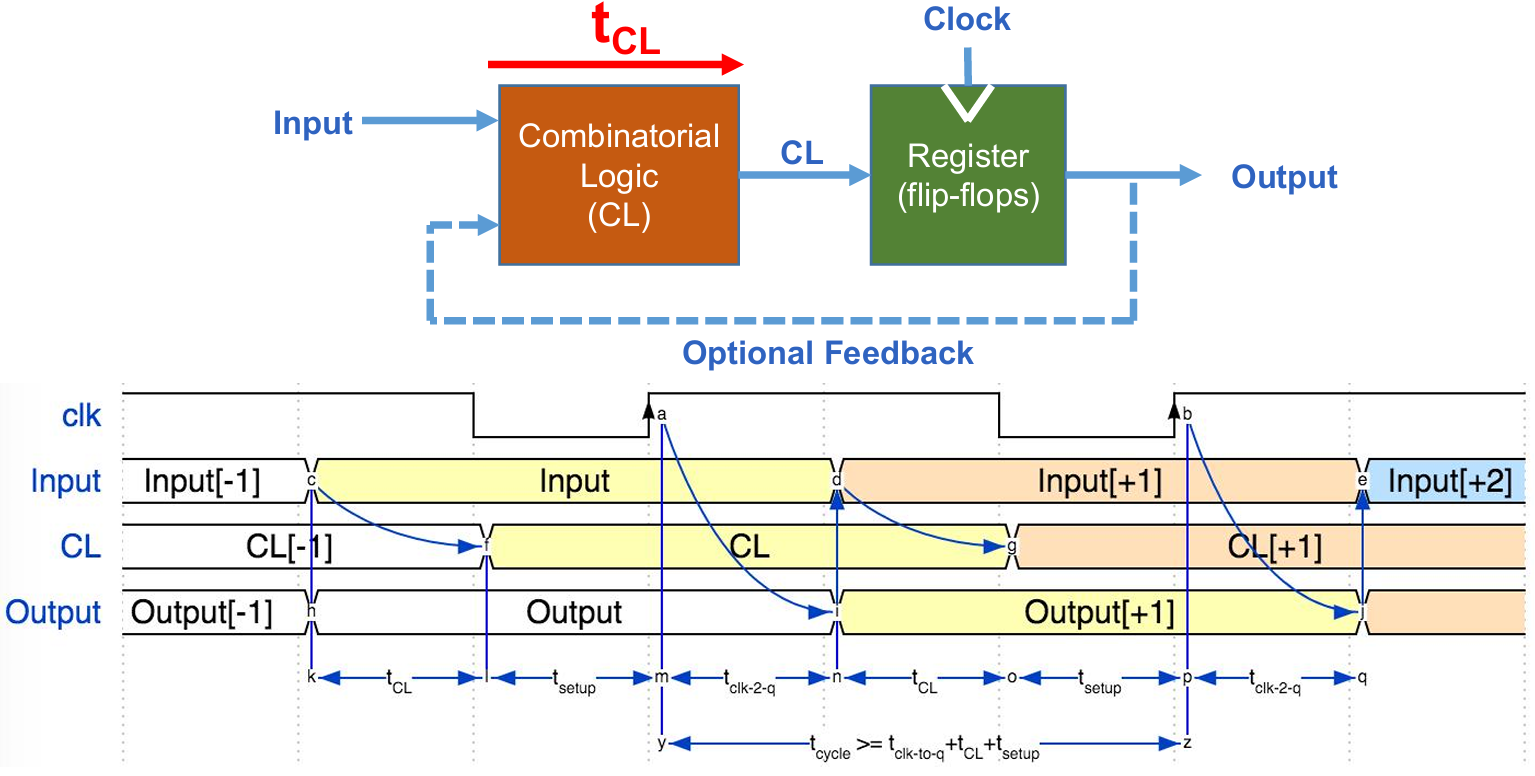

时钟周期必须满足：$t_{cycle}≥t_{clk−to−Q}+t_{CL}+t_{setup}$

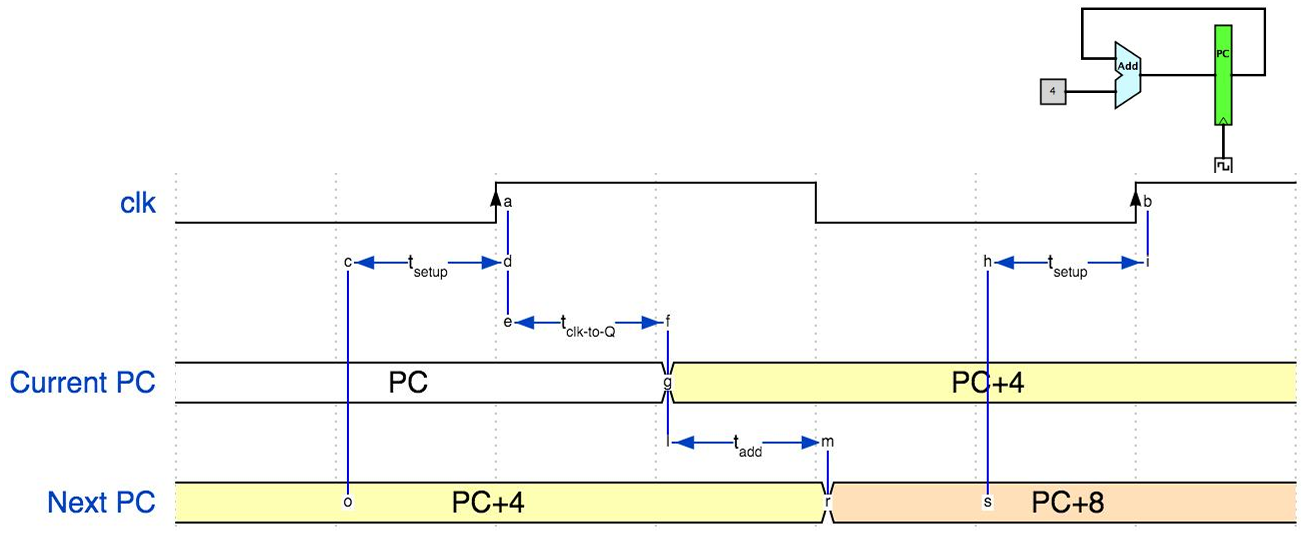

例1 PC电路

计算最大时钟频率，最小时钟周期为：$t_{min} = t_{setup} + t_{add} + t_{clk-to-Q}$

例子中给出：$t_{setup} \geq 15ps$, $t_{add} = 75ps$, $t_{clk-to-Q} \geq 10ps$

所以：$t_{min} \geq 15ps + 75ps + 10ps = 100ps$

因此：$f_{clk-max} \leq \frac{1}{100ps} = 10GHz$

例2

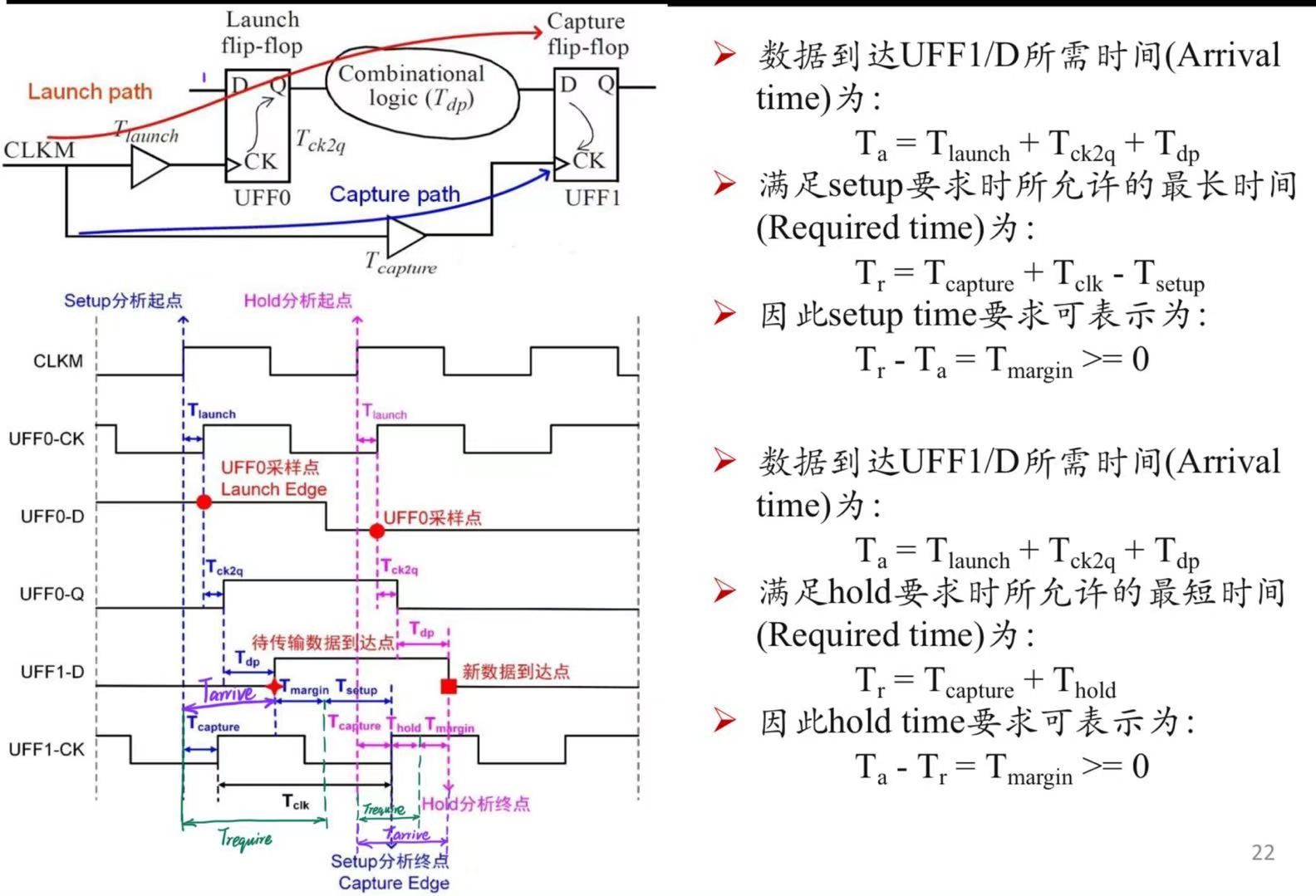

参考图中的波形图很好理解公式的推导。

有限状态机 | FSM

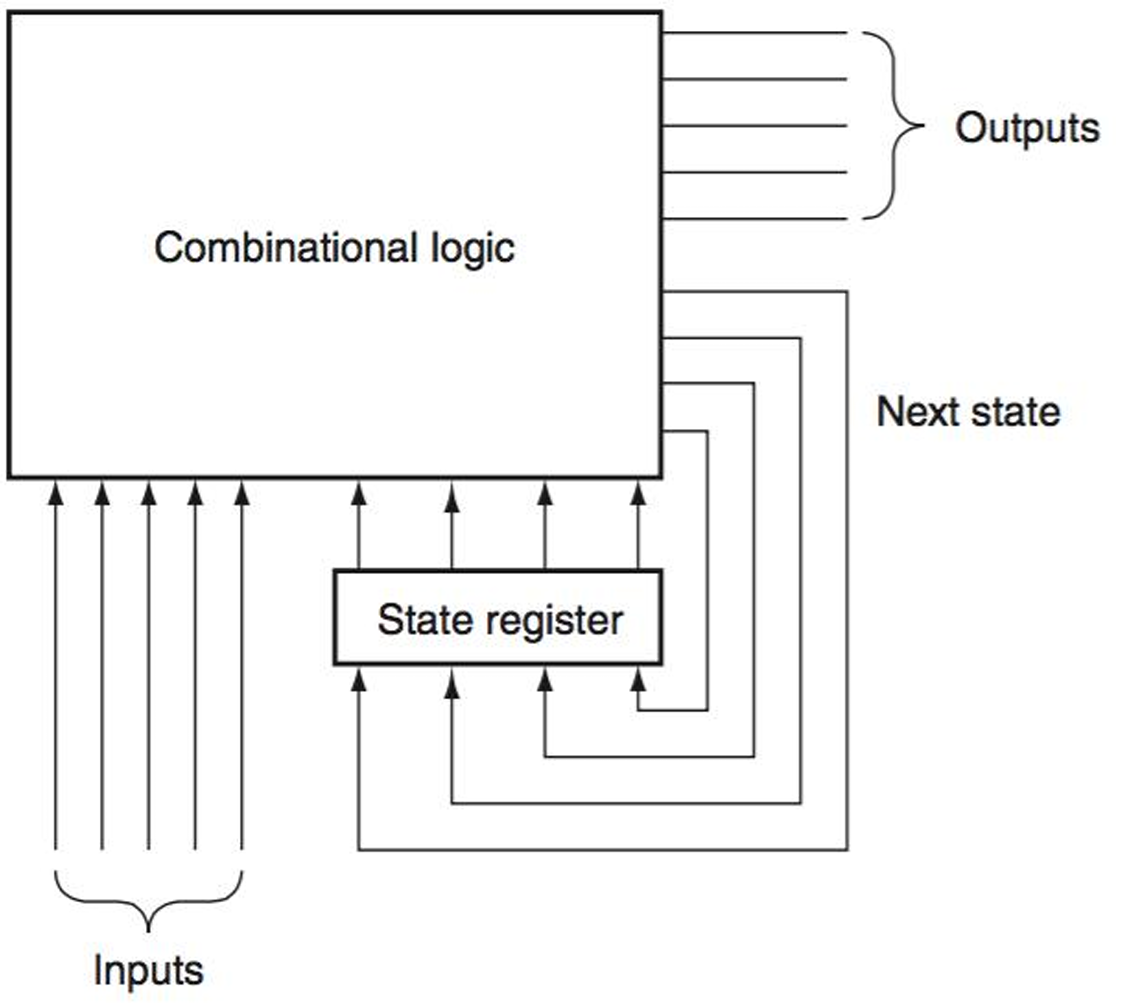

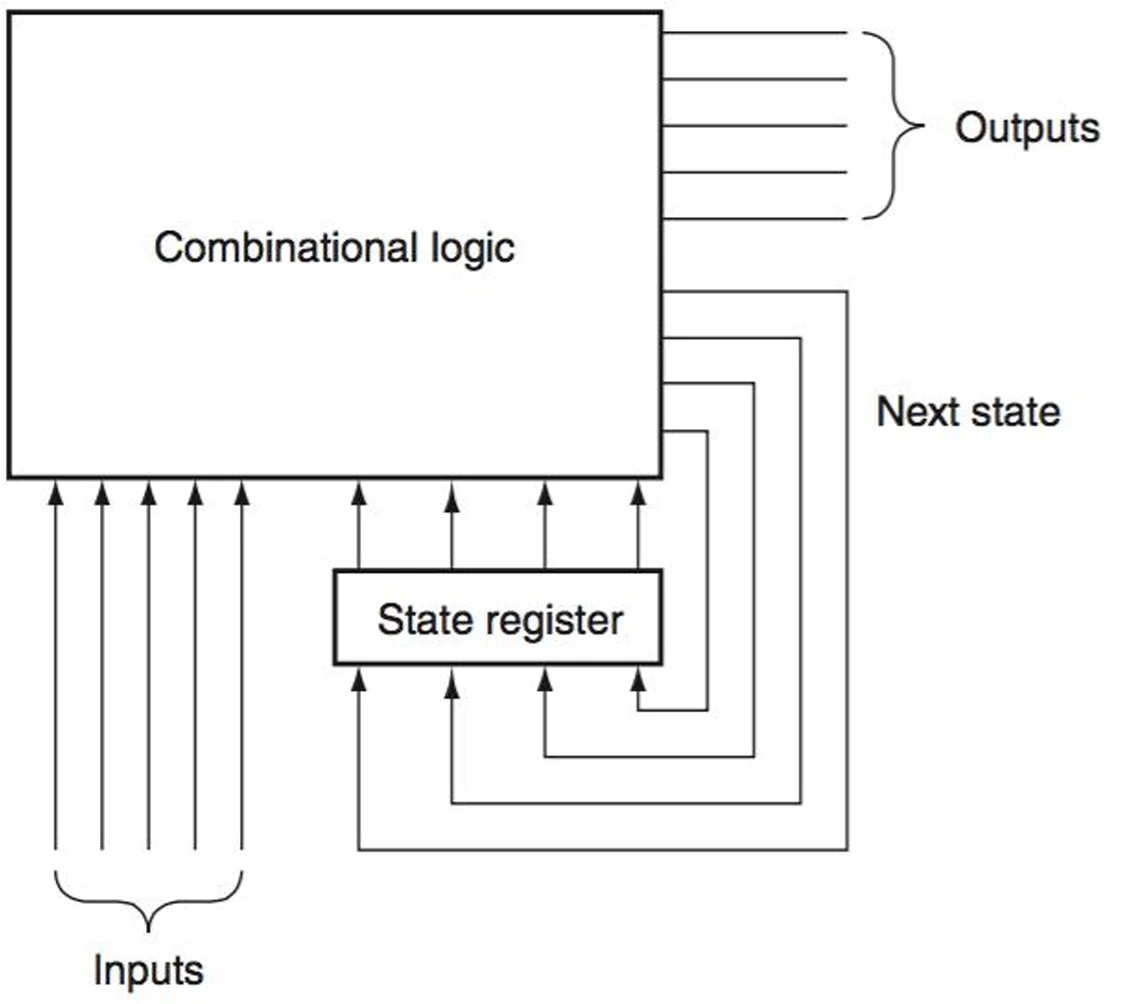

通过逻辑和寄存器的组合，任何FSM都能在硬件中实现。

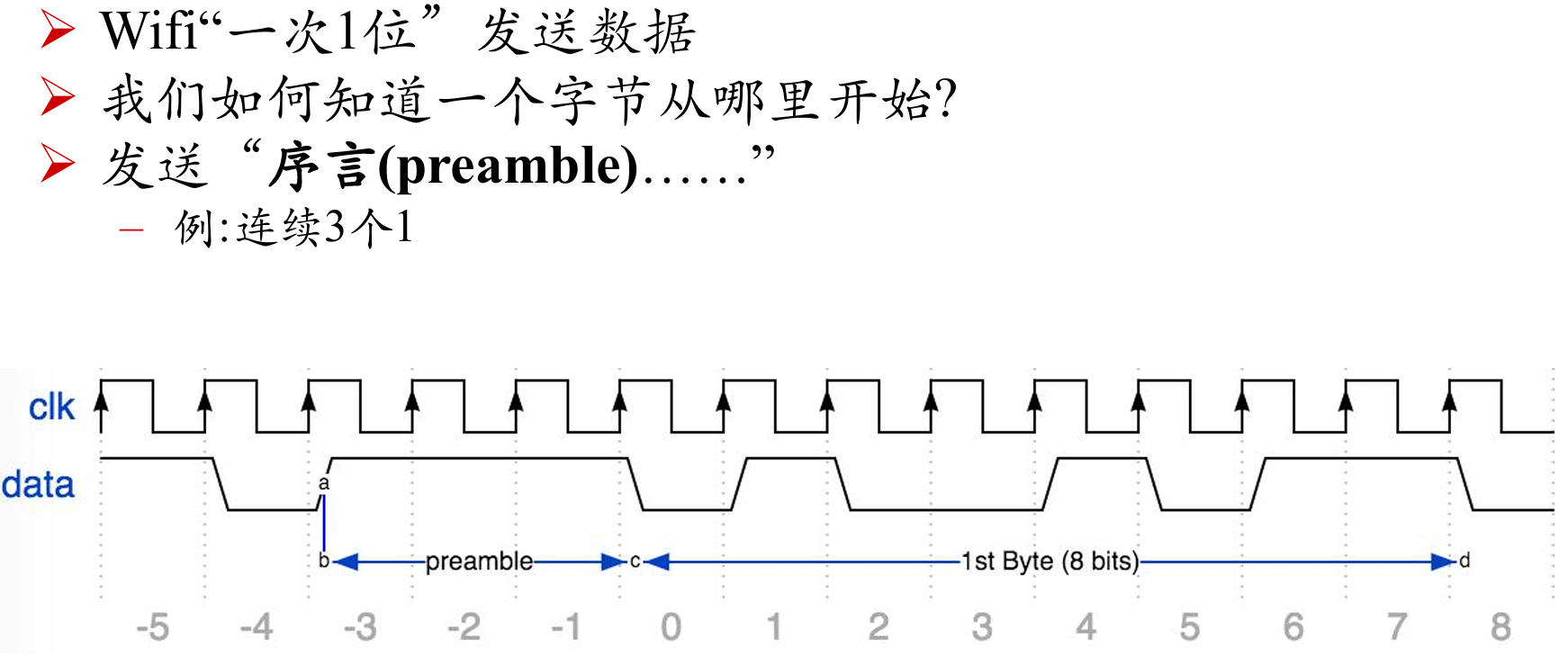

案例 | 串行通信

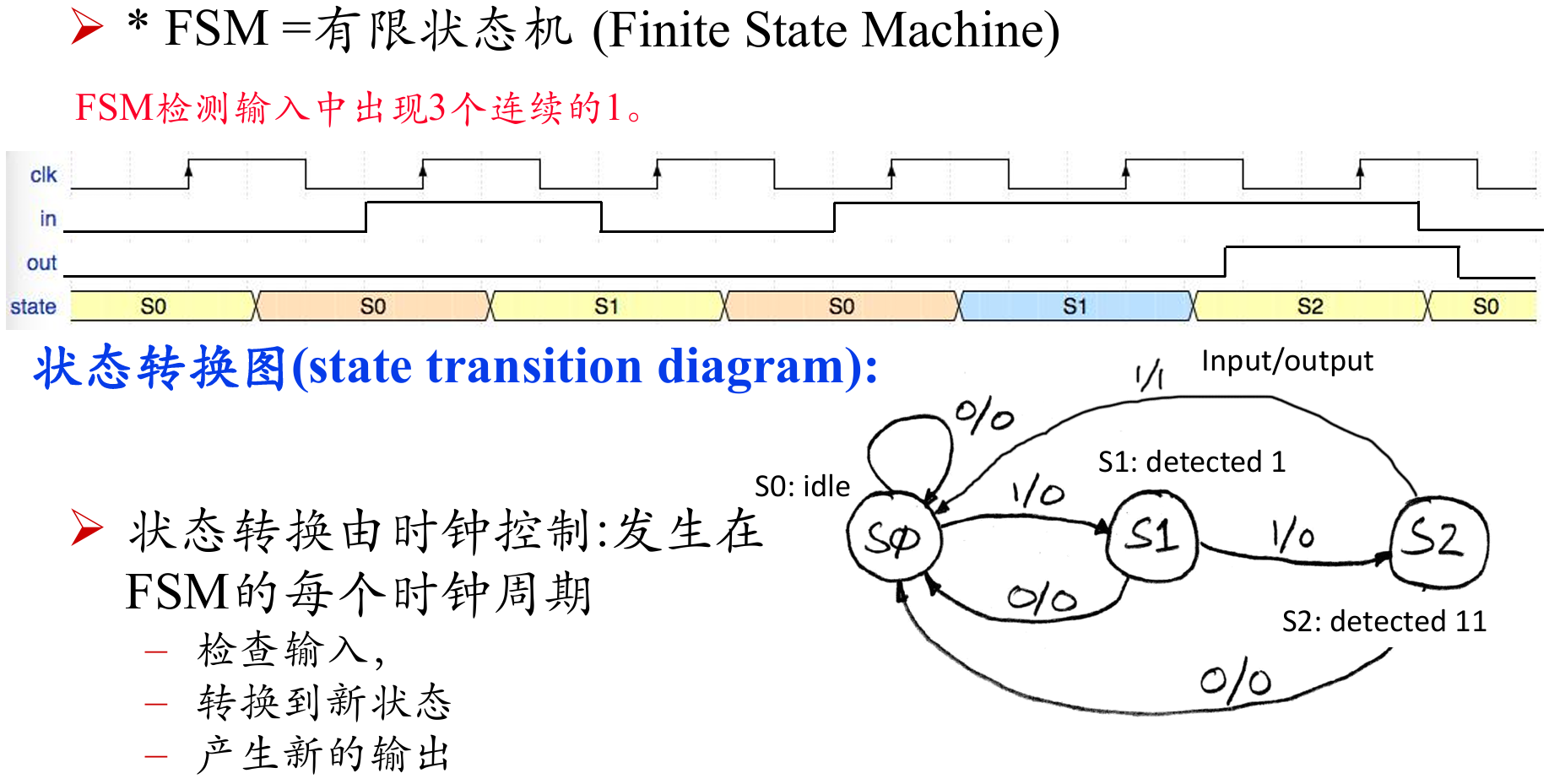

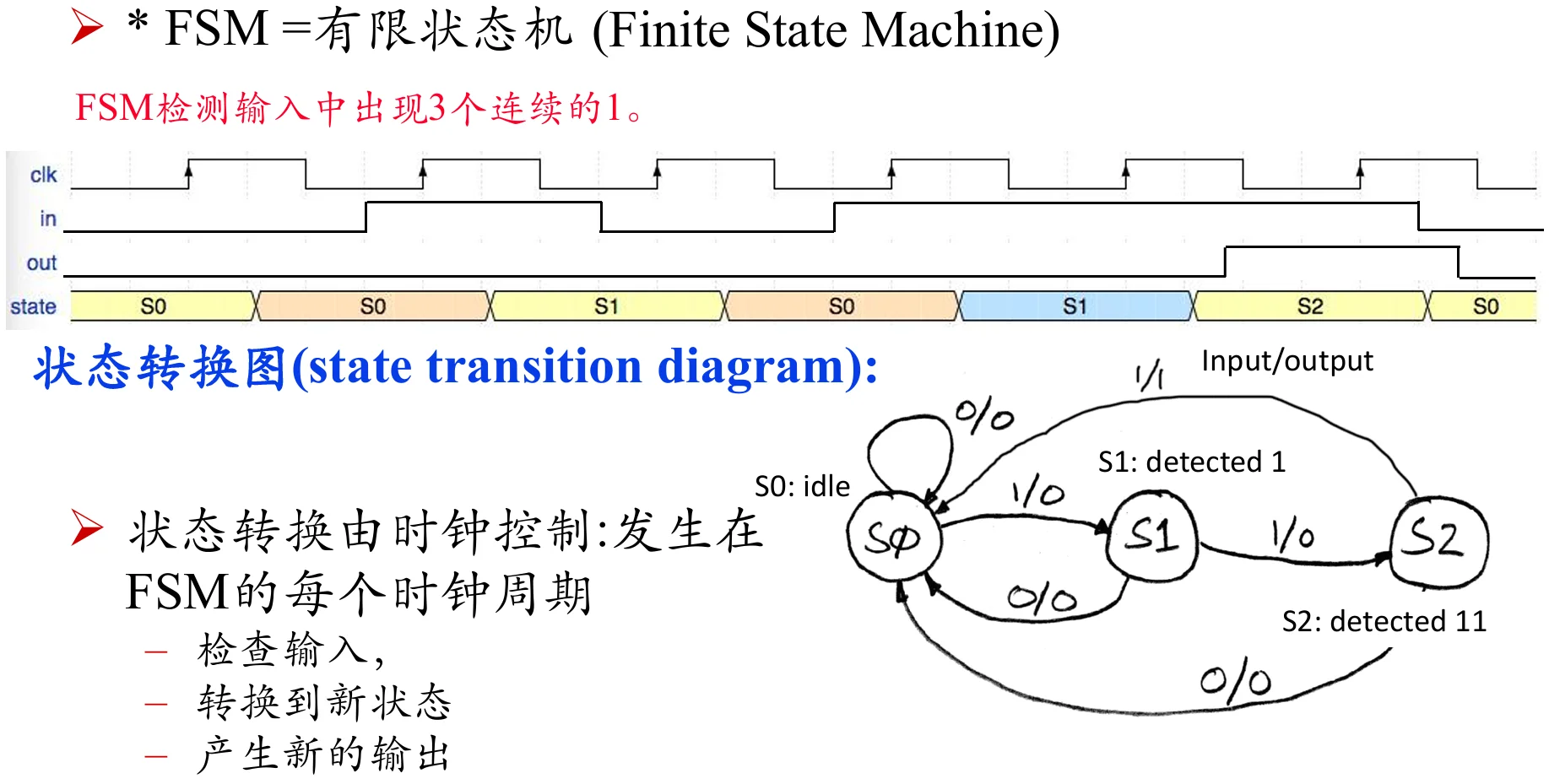

针对图中所述的要求，设计一个检测“连续3个1”的FSM，状态转换如下图：

多路选择器

2 to 1 选择器

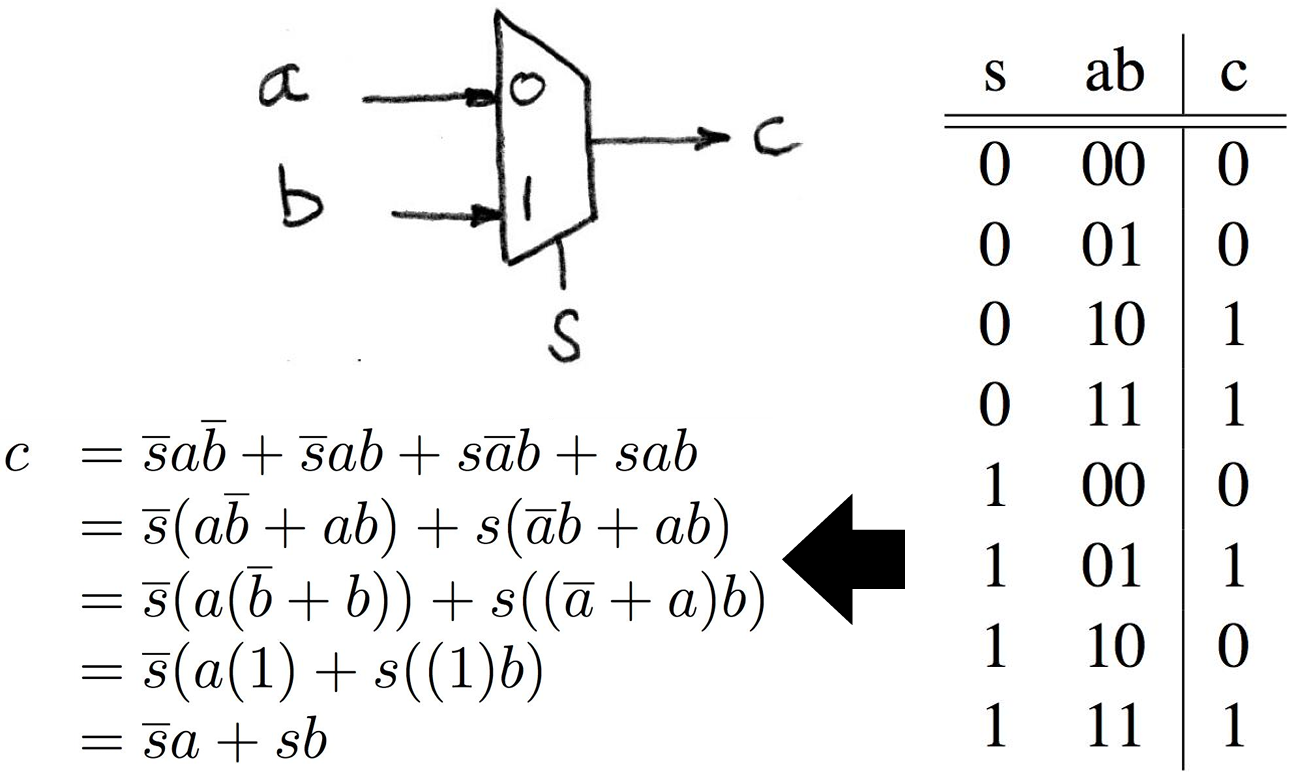

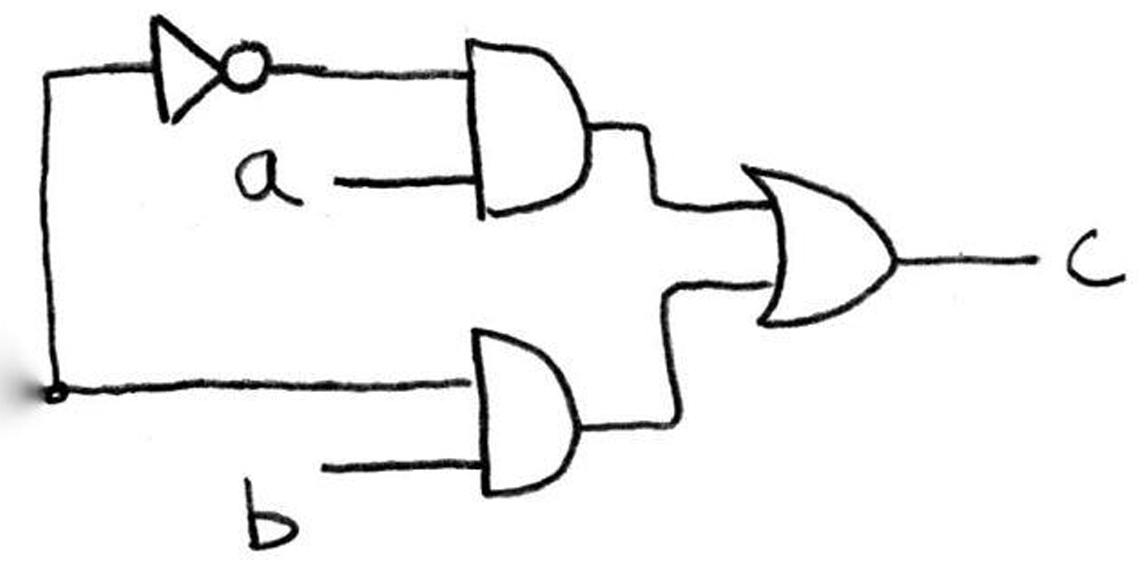

根据真值表写出逻辑表达式，化简后画出右图的具体结构。

好多手画，难评。。。还有就是应该用不到用真值表，直接写不更简单（doge）

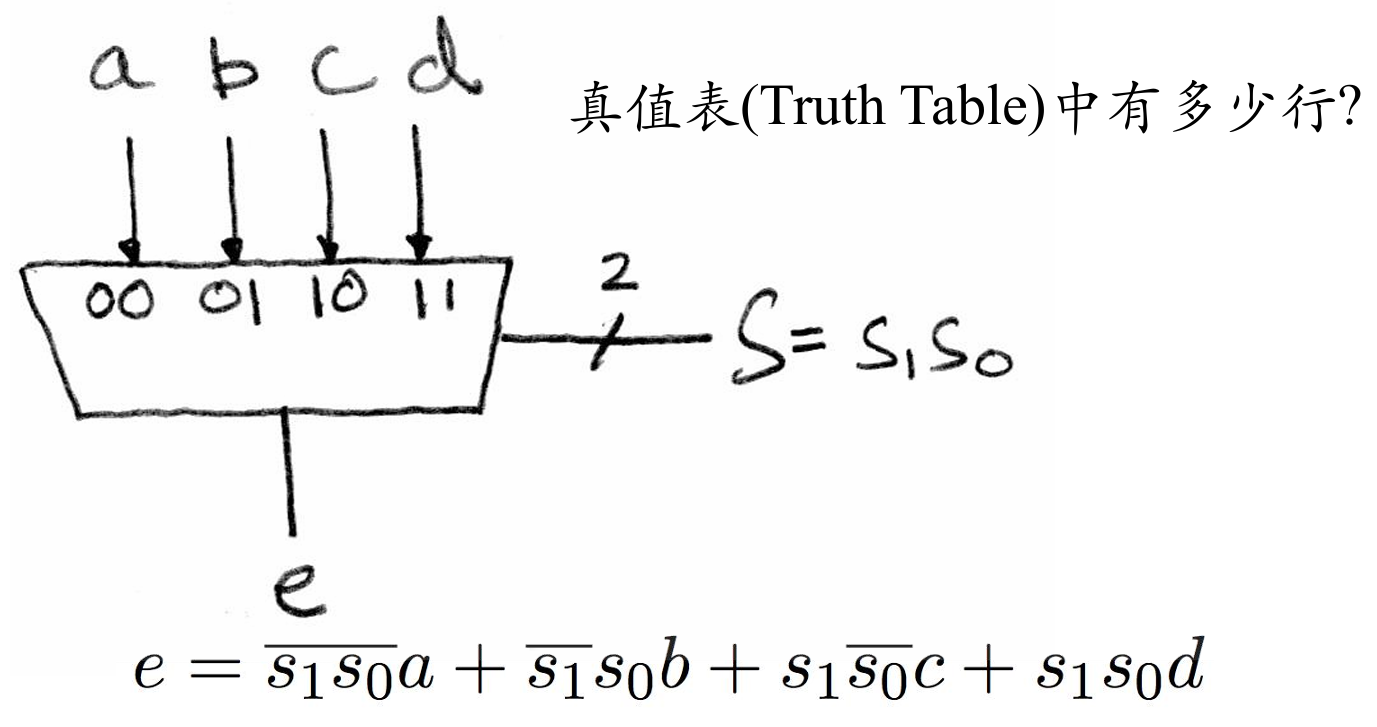

4 to 1 多路选择器

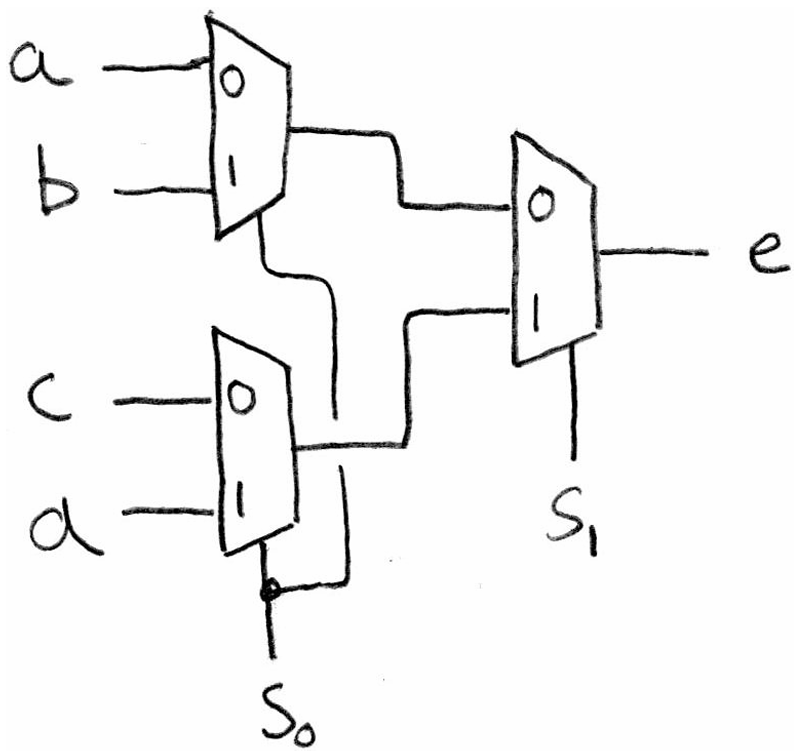

选择项增加后可以复用前面的 2to1 选择器进行层次化设计，如右下图。

4 to 1 多路选择器的真值表有64行。

算术逻辑单元 | ALU

大多数处理器都包含一个特殊的逻辑块，称为“算术和逻辑单元”(Arithmetic and Logic Unit)。

下面主要是展示一个简单的ALU，包括ADD, SUB, bitwise AND, bitwise OR运算。

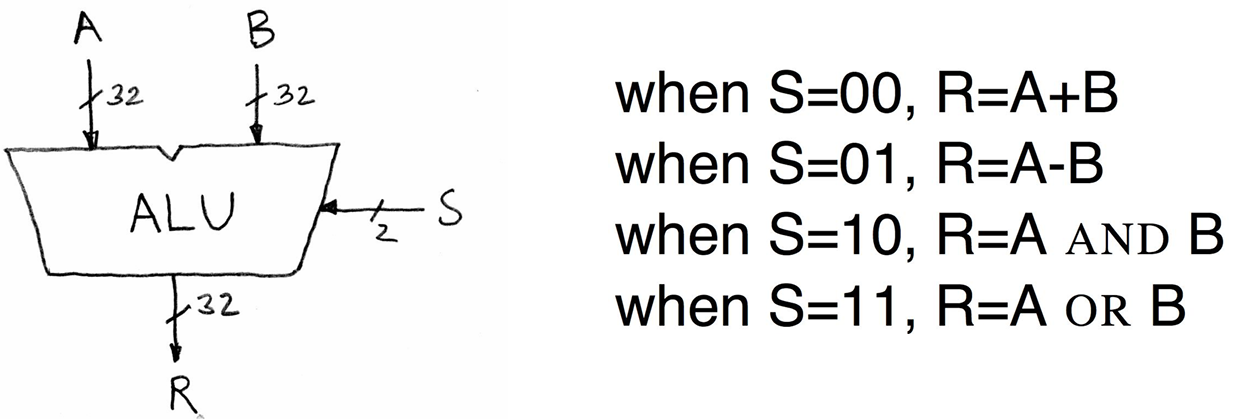

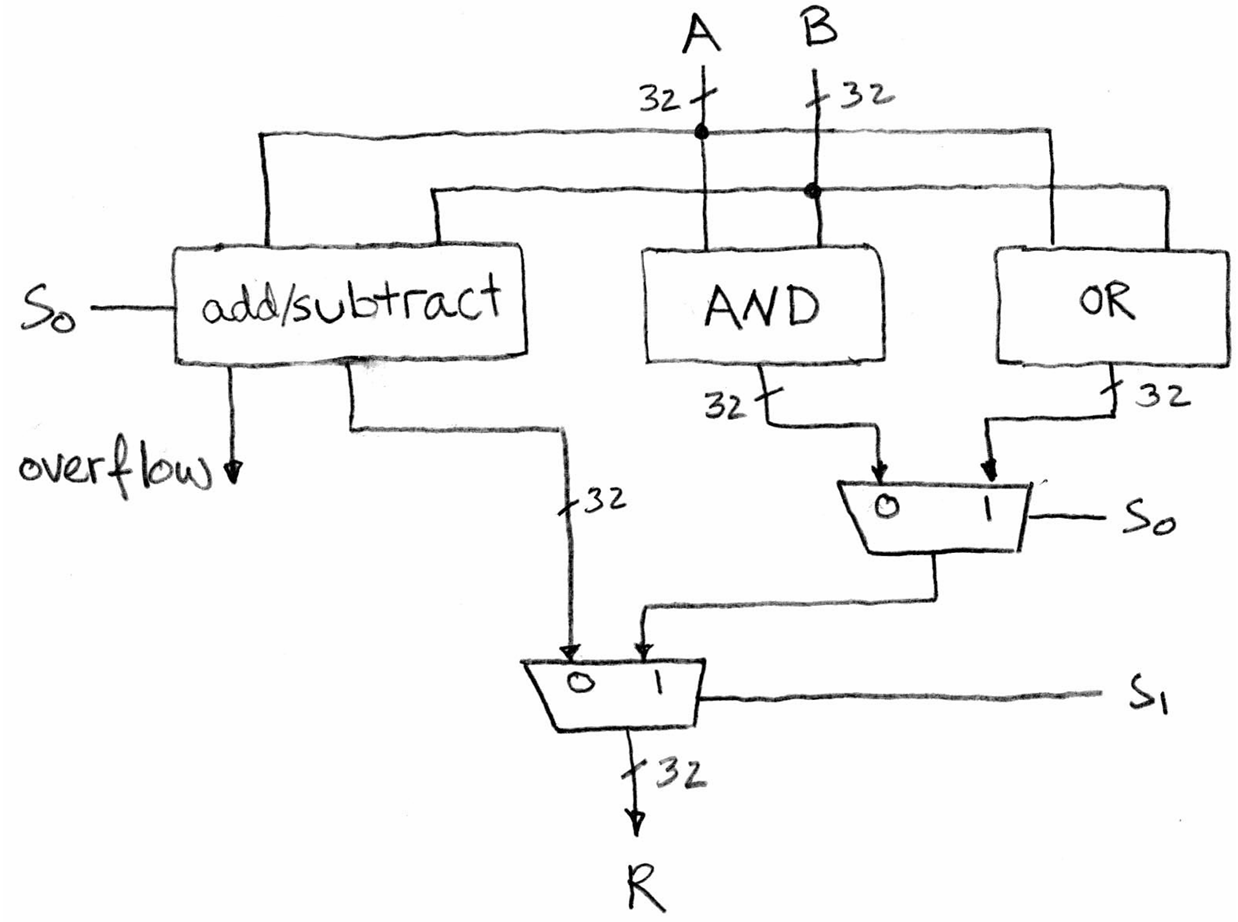

下图是ALU整体框图：

加法器设计

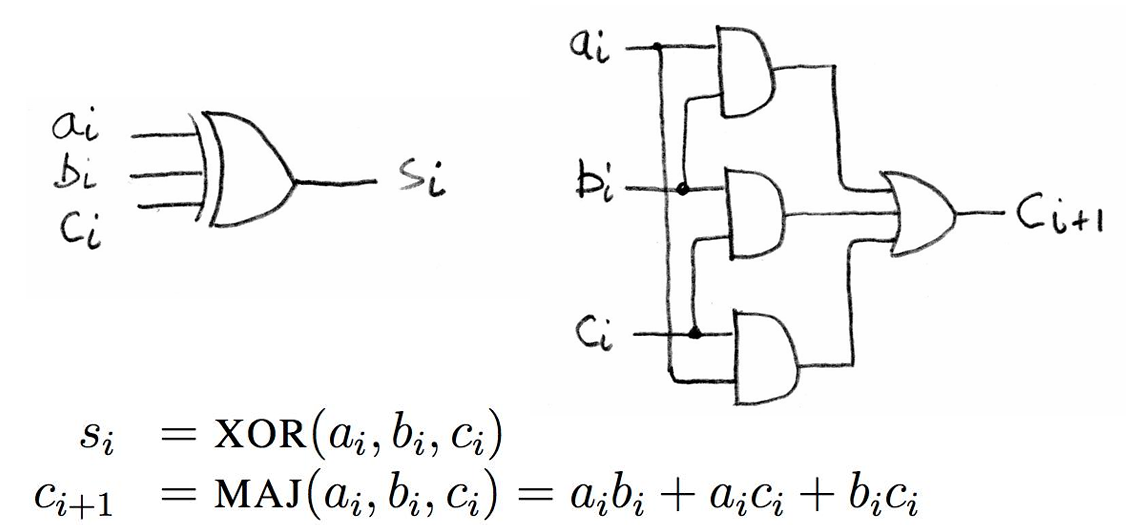

1位全加器设计

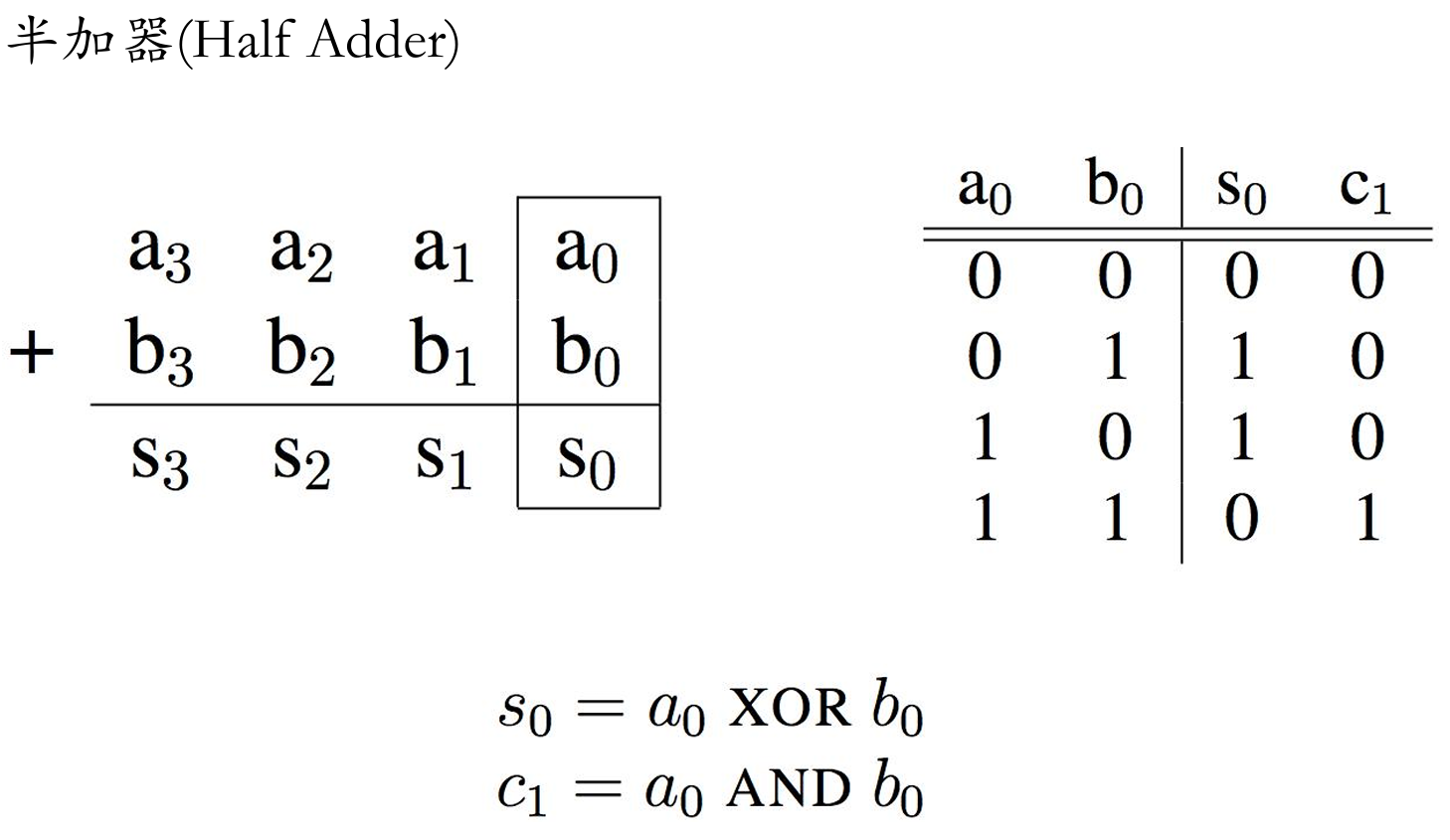

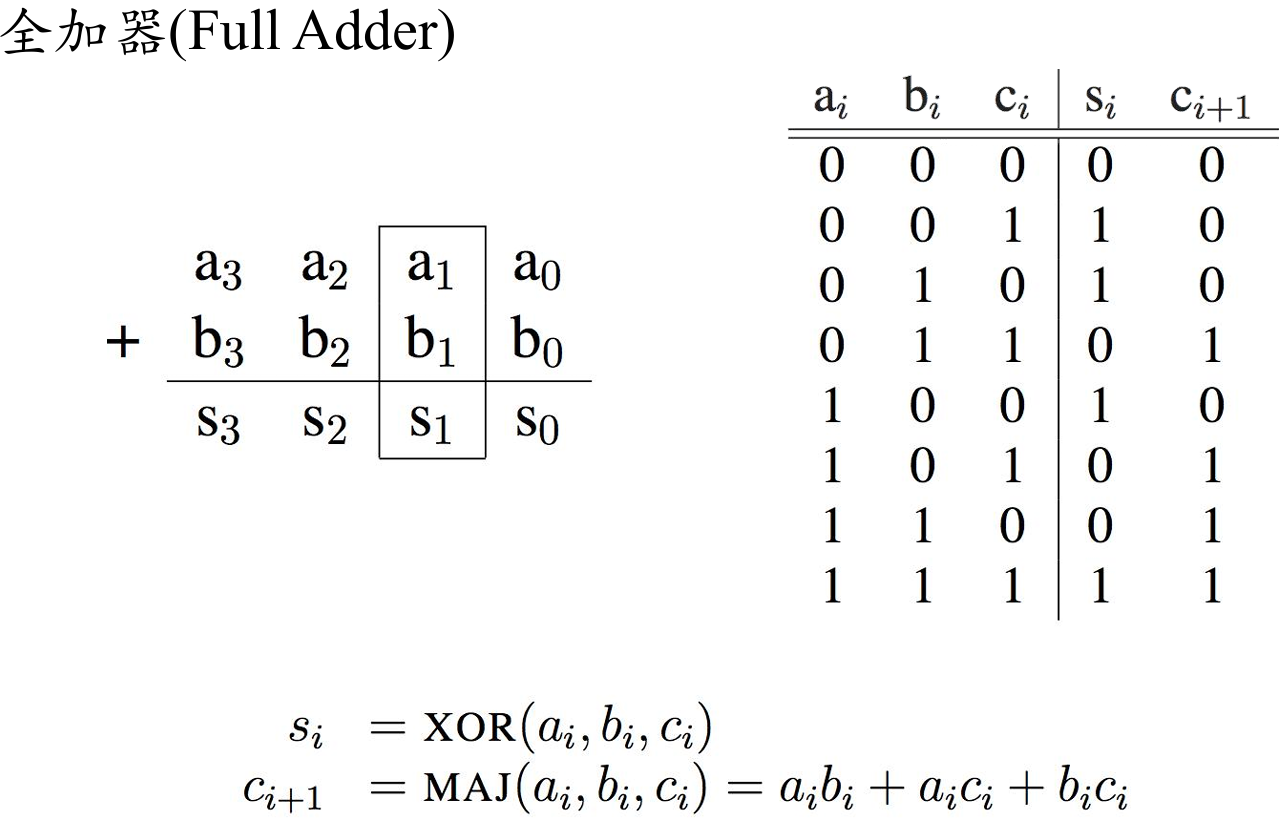

半加器和全加器的真值表及逻辑表达式

全加器逻辑表达式：$si = XOR(ai, bi, ci)$, $c_{i+1} = MAJ(ai, bi, ci) = a_i b_i + a_i c_i + b_i c_i$

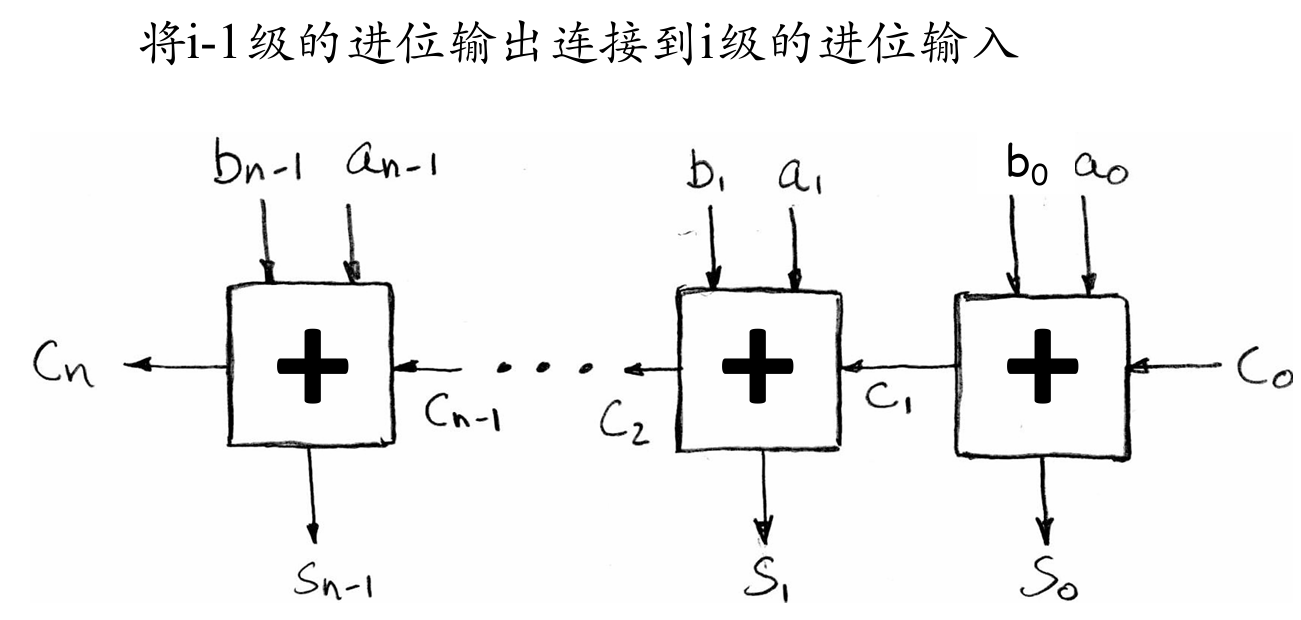

N bit 加法器链

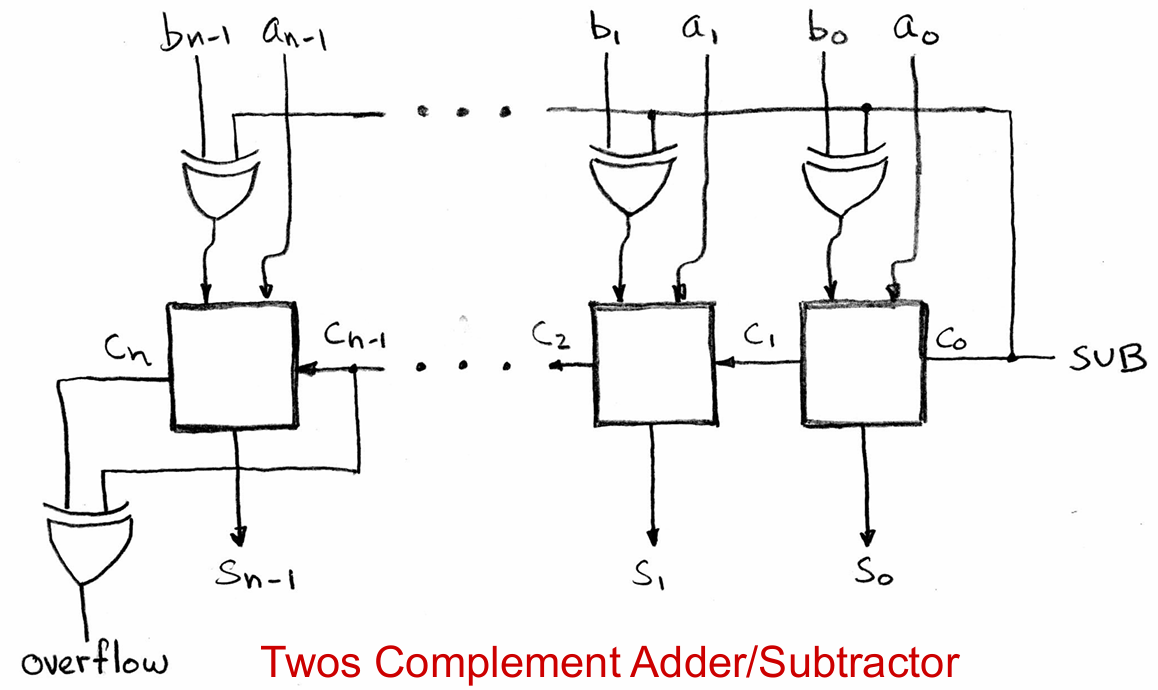

二进制补码加法器/减法器

关键路径

在同步系统中设置时钟周期时，必须考虑到最坏的情况。

最糟糕情况的组合逻辑路径称为“关键路径(critical path)"，它可以通过“门延迟(gate delays)”的数量来估计：在最坏的情况下必须通过的门的数量。

ALU 的关键路径通常是：

最低位进位输入 → 一路穿过所有全加器 → 最高位结果 / overflow

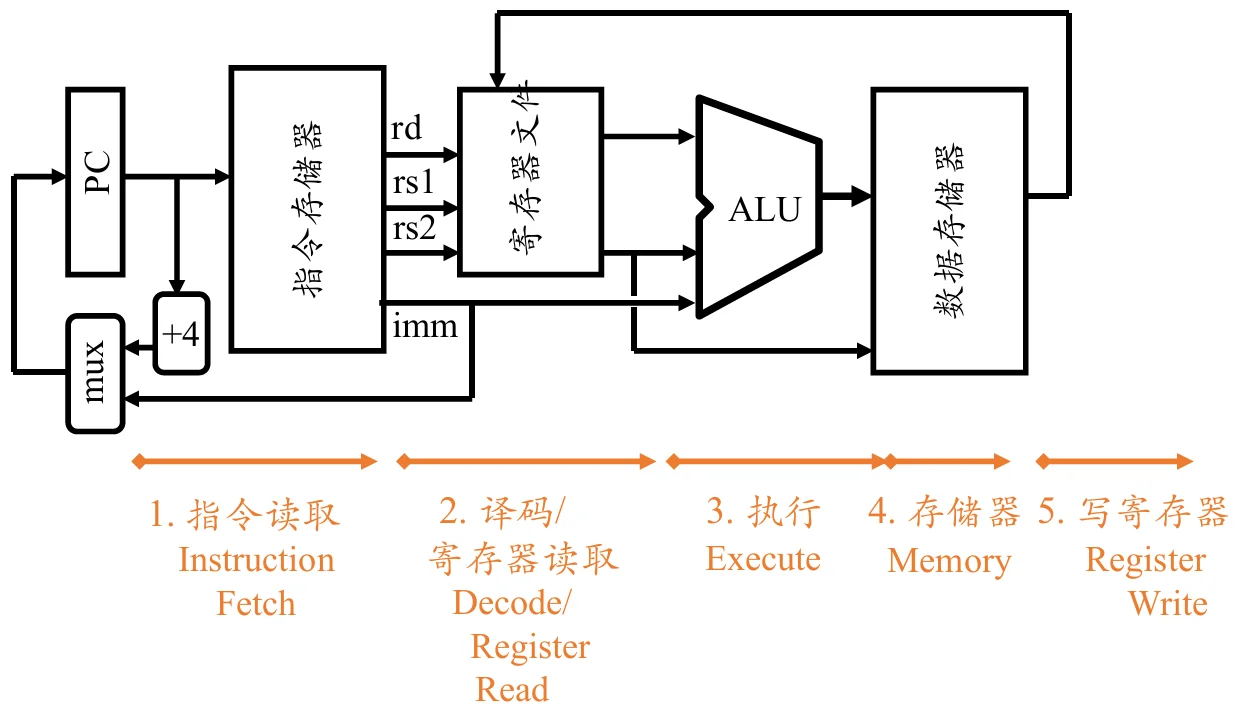

处理器设计流程

1. 分析指令集：先看处理器要支持哪些指令。
2. 确定数据通路需求：根据指令判断需要哪些硬件，比如寄存器、ALU、内存、PC 等。
3. 选择数据通路组件并确定时钟方法：决定用哪些组合逻辑和状态元件。
4. 组装数据通路：把寄存器、ALU、内存、MUX 等连接起来。
5. 设计控制逻辑：根据不同指令产生不同控制信号。

设计步骤1：分析指令集

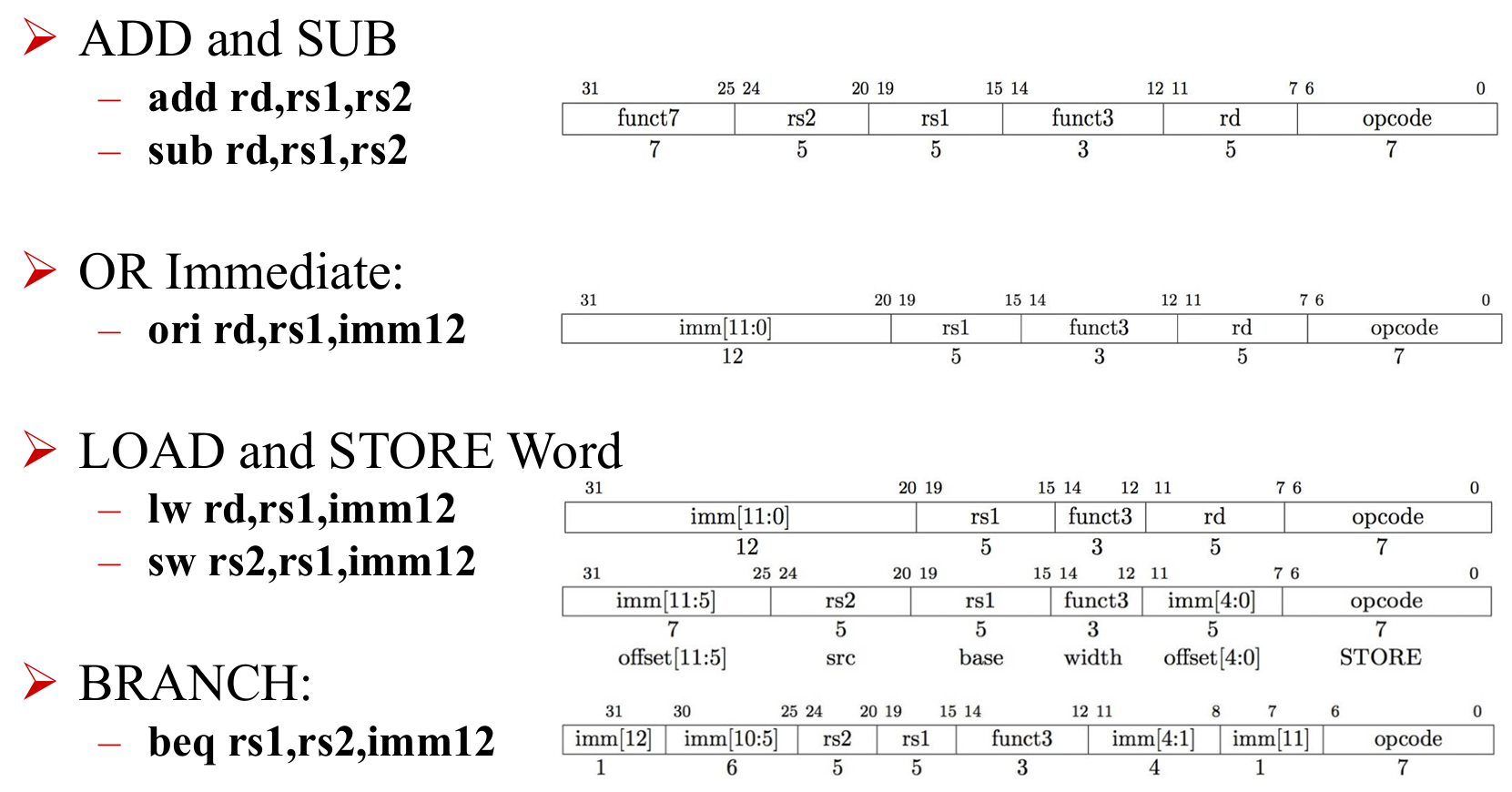

RISC-V精简子集

详细可见 L4b-machinecode 这一章的讲述。

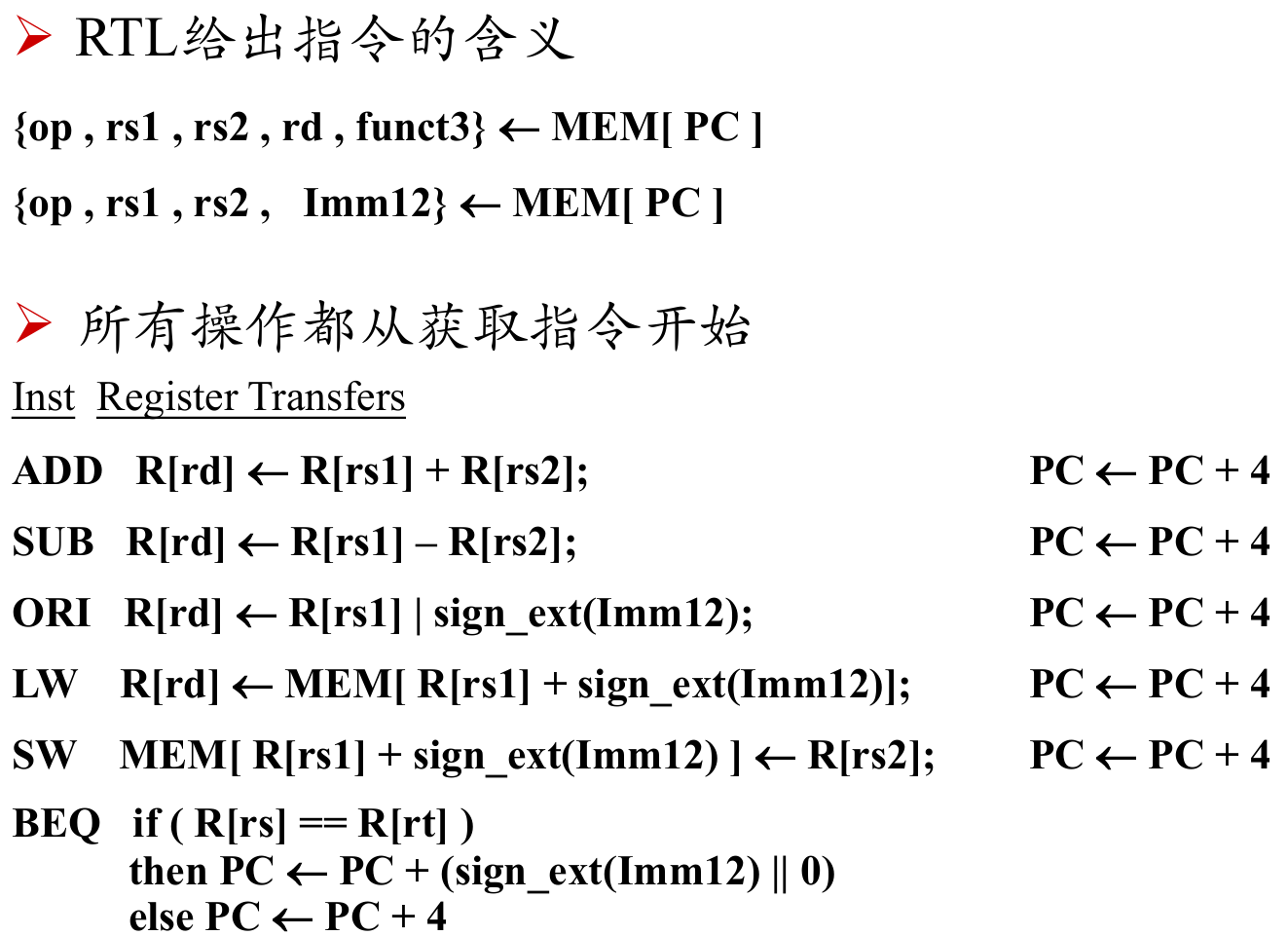

寄存器转换语言 | RTL

所有指令都先从内存中取指令，然后根据指令定义和类型执行不同操作。

设计步骤2：指令集(Instruction Set)对硬件的要求

• 指令内存和数据内存：取指令、读写数据。
• 寄存器文件：读取 rs1、rs2，写回 rd。
• PC：保存当前指令地址。
• 符号扩展器：把 imm12 扩展成 32 位。
• ALU：执行加、减、OR 等操作。
• PC + 4 加法器：顺序执行下一条指令。
• 分支比较逻辑：判断两个寄存器是否相等。

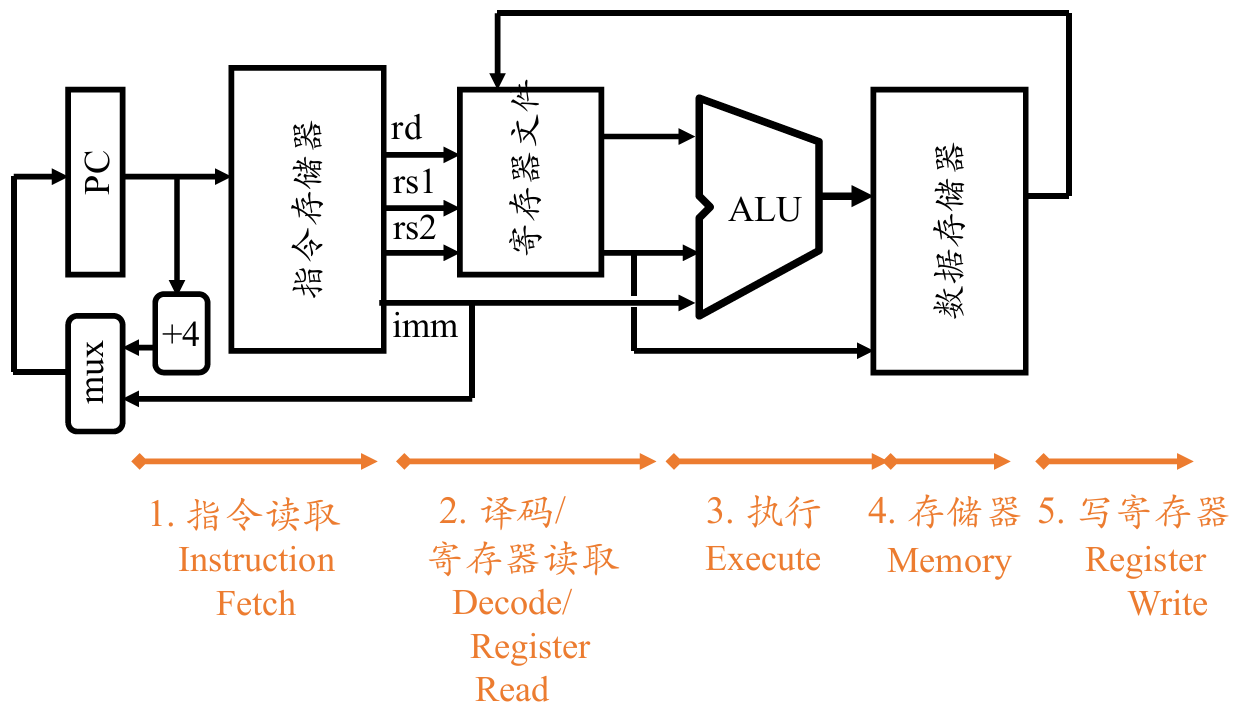

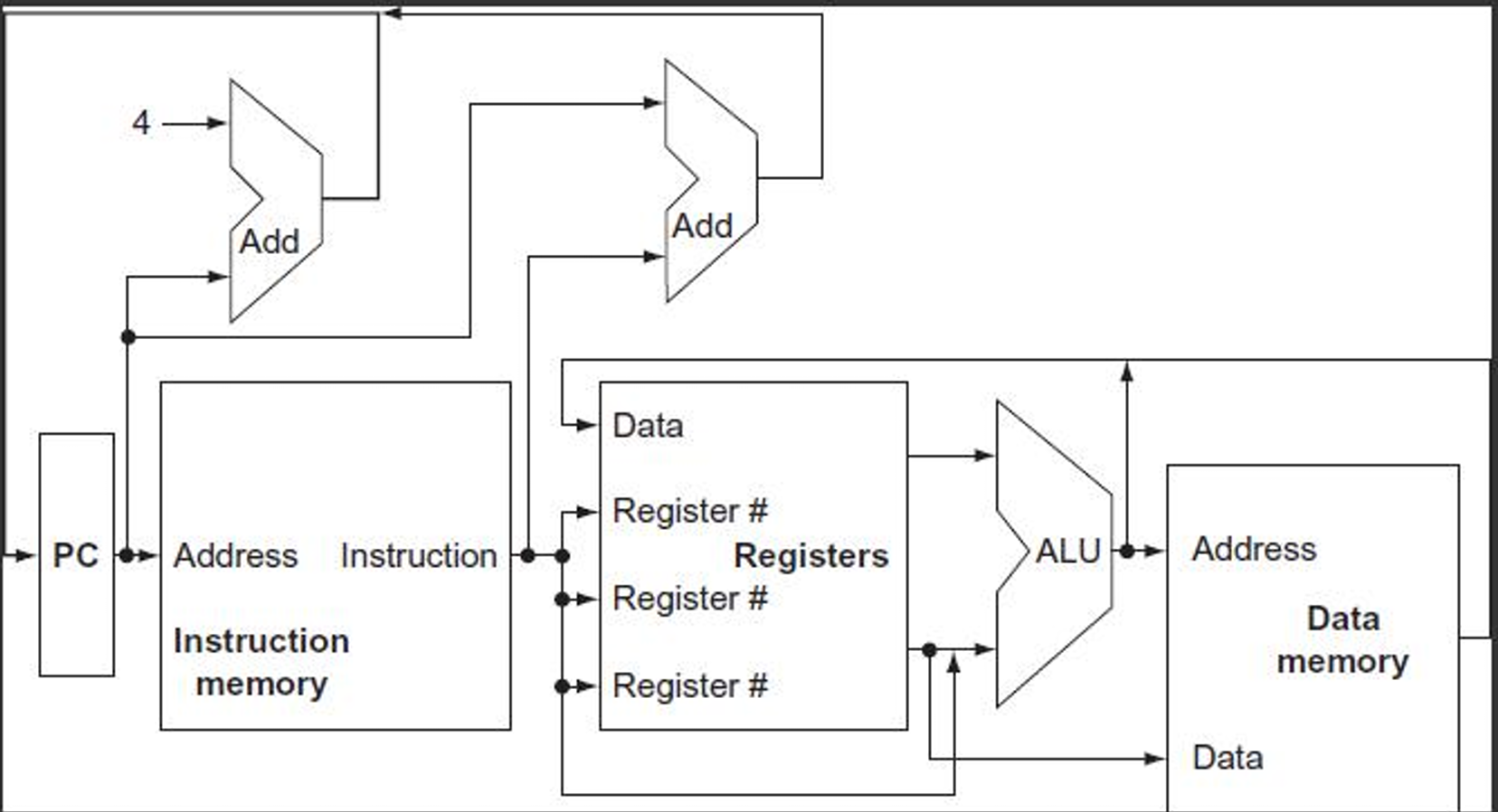

数据通路的通用结构

设计步骤3：设计数据通路组件并确定时钟方法

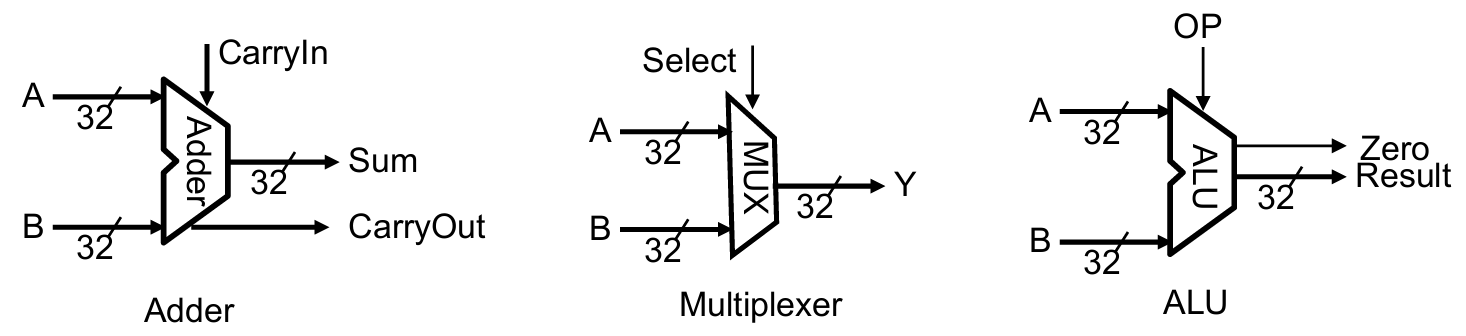

主要设计组合元素，状态元素+时钟方法以及构建块。

ALU的需求

ALU需要设计加法，减法，逻辑或等算术功能。

ADD：加法。

SUB：减法。

ORI：按位 OR。

BEQ：判断两个寄存器是否相等。

也需要给定测试向量，测试ALU操作的输出是否正确。

存储需求

理想化内存

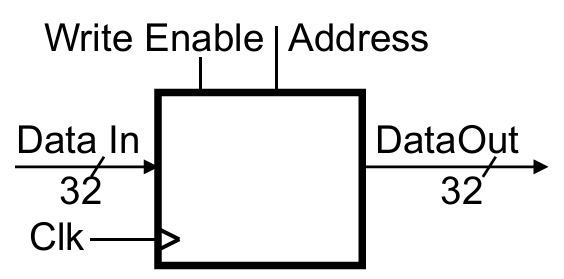

内存需要一个输入总线和一个输出总线。下图的内存模块的接口有：

Address：地址输入。

Data In：写入内存的数据。

Data Out：从内存读出的数据。

Write Enable：写使能。

Clk：时钟。

工作方式：

• Write Enable = 0：读内存。地址有效后，经过访问时间，Data Out 有效。
• Write Enable = 1：写内存。在时钟作用下，把 Data In 写入指定地址。

时钟输入

在写操作期间，CLK输入只是一个因素；在读取操作期间，表现为一个组合逻辑块：地址有效后，数据会在“内存访问时间(access time)”后才有效。

寄存器文件 | Register File

Register File 类似 D 触发器，但输入输出位更宽，有 N 位输入和 N 位输出，并且有 Write Enable。

Write Enable的作用是：

• Write Enable = 0：不写入，输出保持不变。
• Write Enable = 1：在时钟上升沿，数据输出将变成数据输入

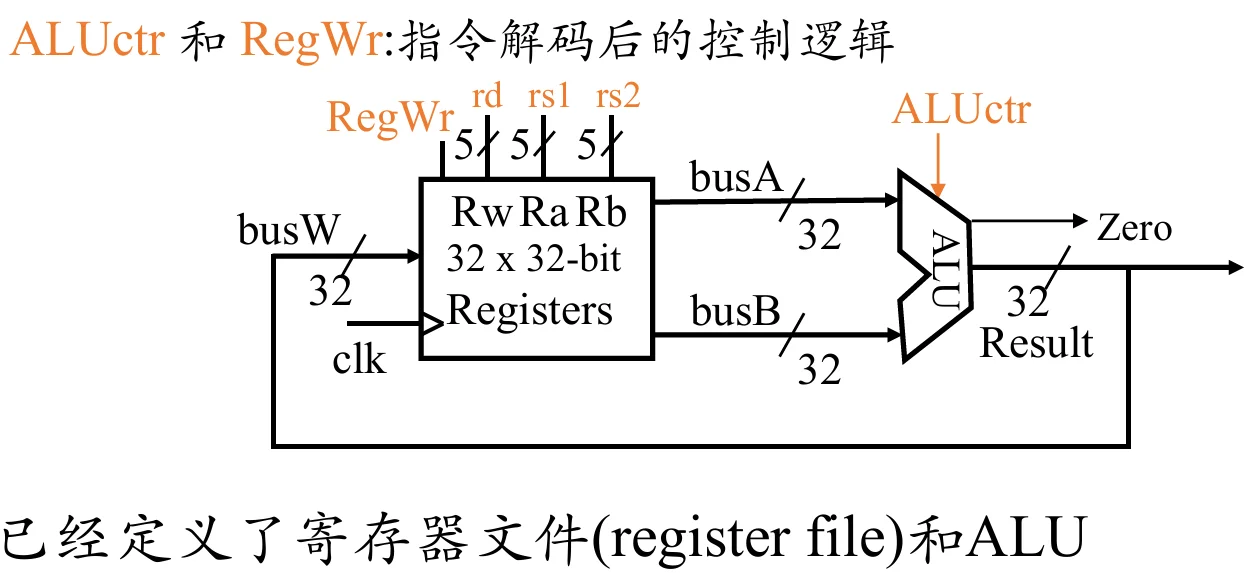

寄存器文件是由32个寄存器组成，包括2个32位输出总线: busA 和 busB和一个32位输入总线: busW。

寄存器工作方式

• RA选择要放入busA(数据)的寄存器
• RB选择要放入busB(数据)的寄存器
• 当Write Enable为1时，RW (数字)选择通过busW (数据)写入的寄存器

时钟输入

在写操作期间，CLK输入只是一个因素；在读操作期间，表现为一个组合逻辑块: RA或RB有效后，busA或busB在“访问时间(access time)”后才有效。

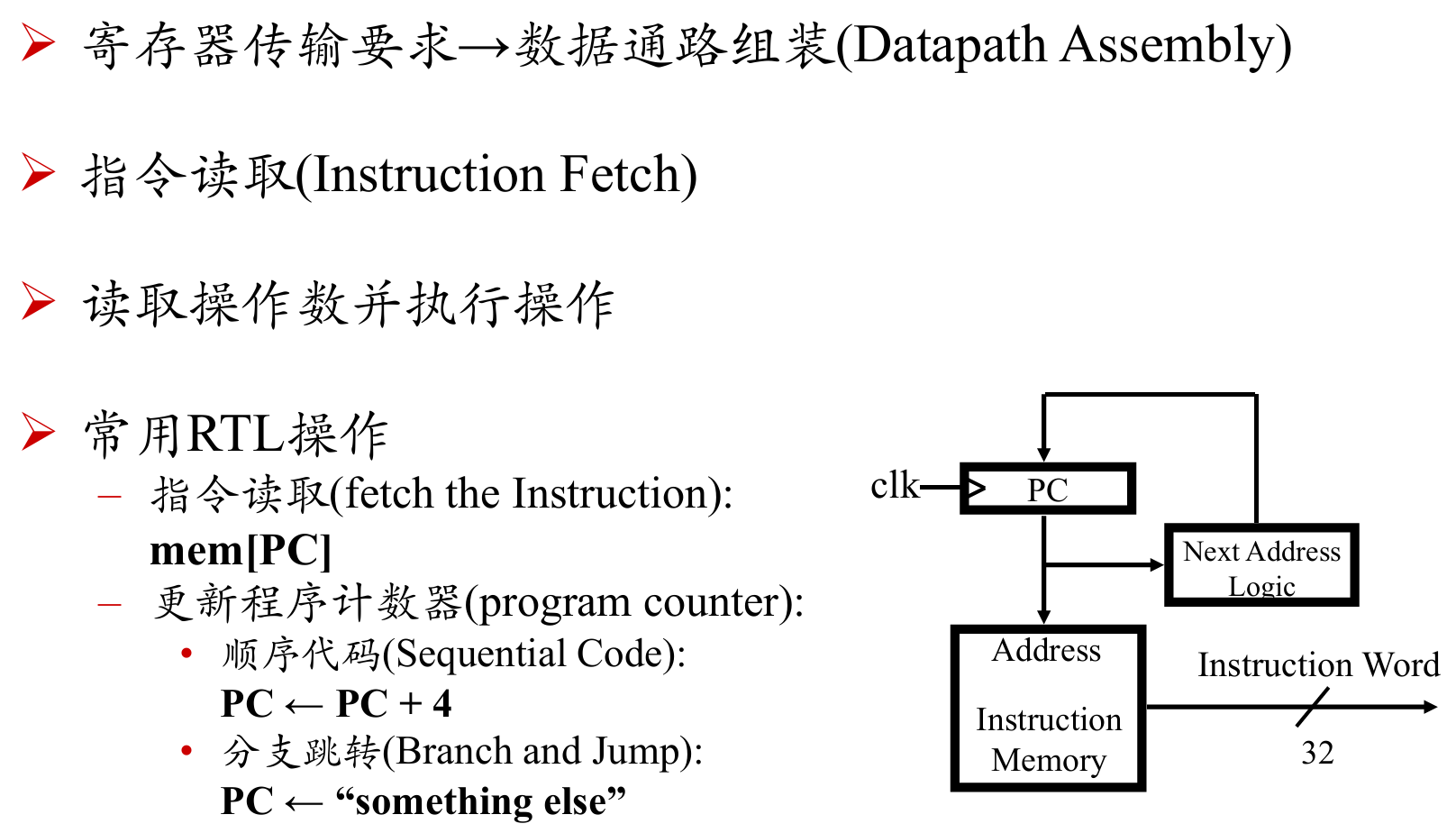

设计步骤4：组装数据通路

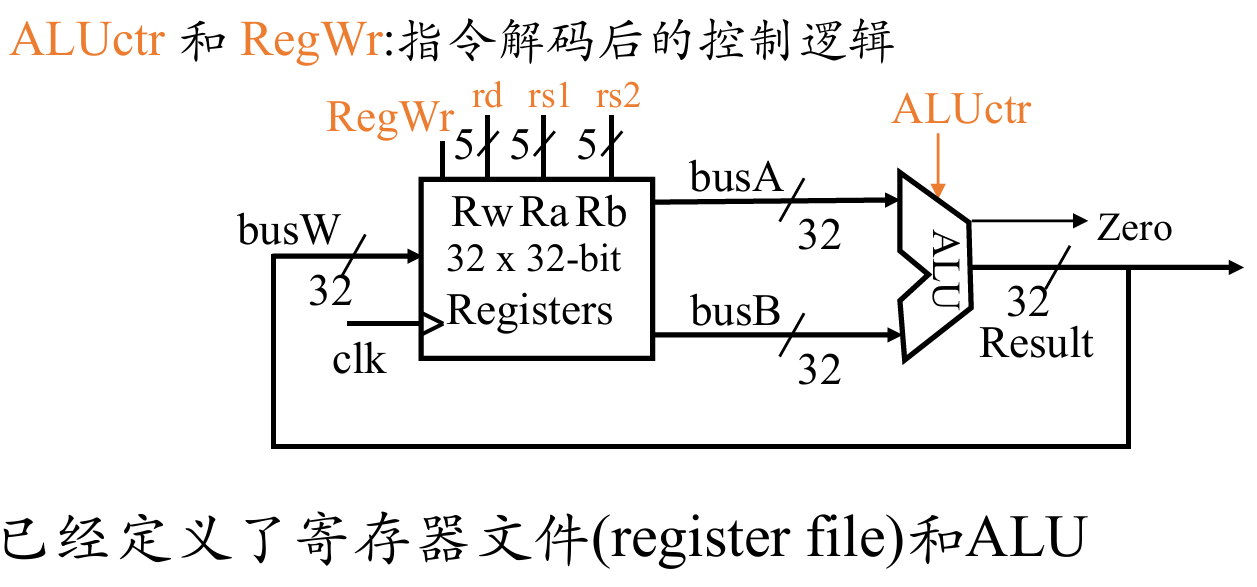

设计步骤5：设计控制逻辑
