Lecture 6:Behavioral Modeling,非阻塞赋值

行为级建模中的非阻塞赋值,阻塞与非阻塞赋值的区别

always块和initial块是verilog语言中最主要的成分。

赋值语句

连续赋值过程赋值(全称:过程阻塞赋值)过程非阻塞赋值
操作==<=
何处使用assign语句b;在always与initial语句内部在always与initial语句内部
示例wire q;
reg a, b;
assign q = a & b;
reg a;
reg b;
always @(b)
reg a;
reg b;
always @(b)
左边LHSwireregreg
右边RHSnet或regnet或regnet或reg的表达式
计算当右边的任何地方改变时过程化执行当前时间步结束时

过程化执行定义

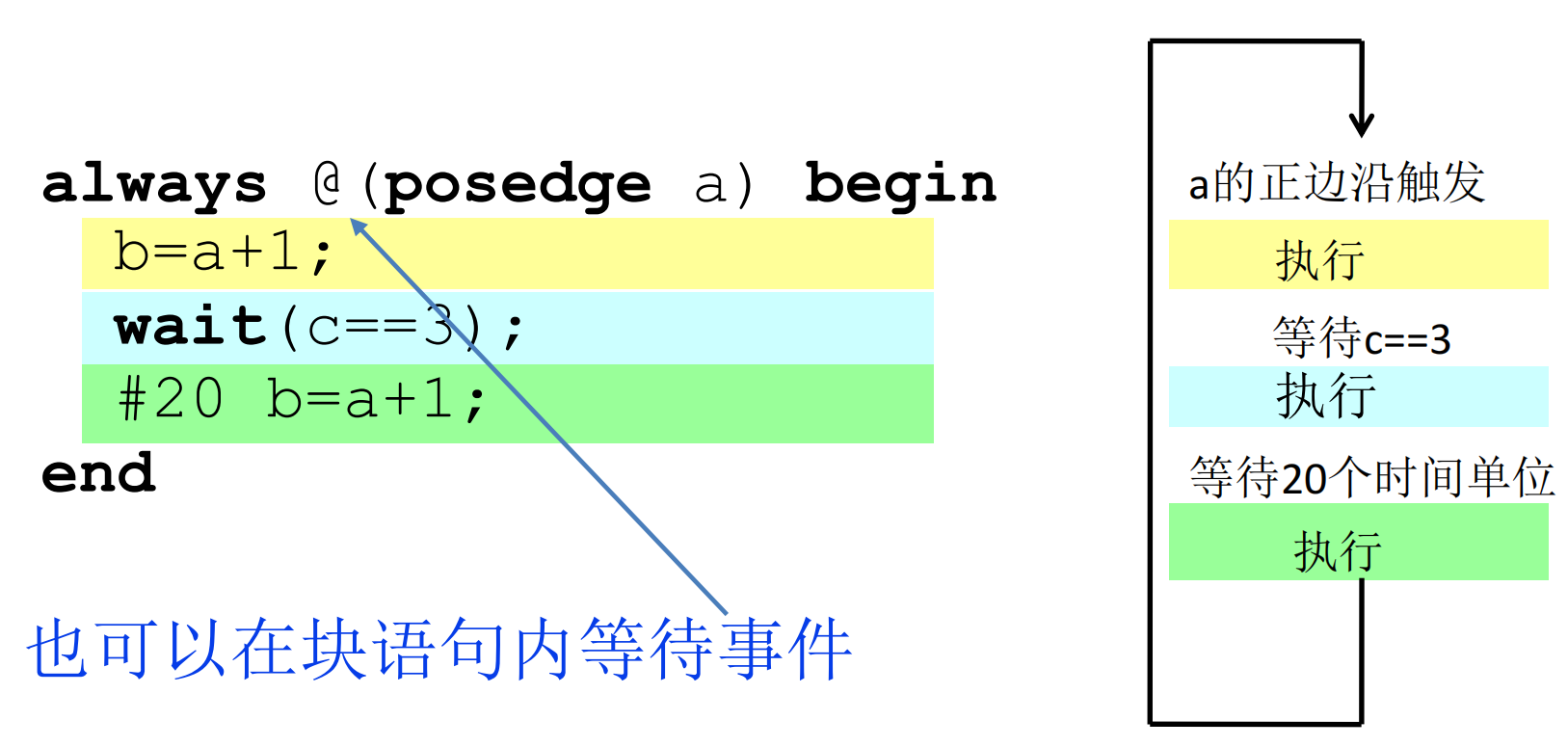

always块被其敏感表中的事件包括信号变化触发,然后开始执行。

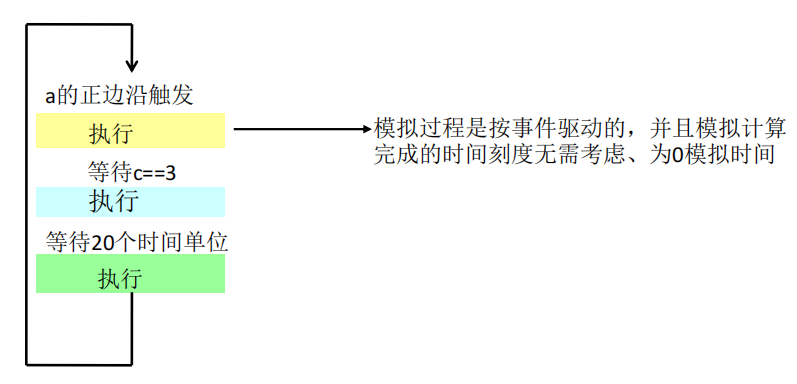

当always块执行时,它的begin-end以顺序方式遍历所有语句代码,直到它运行到一个时间控制语句(@, wait, #)



过程赋值

过程阻塞赋值

如果当前赋值没有完成,则顺序块中的下一步执行无法开始。

verilog
reg [7:0] a, b, c;
always @(c) begin
    a = c + 2;
    b = c * 3;
end
//阻塞赋值:a的赋值必须在b赋值开始前完成

过程非阻塞赋值

当前时间步结束时,会对于顺序块进行并行赋值。

‘当前时间表结束时’的含义

模拟器根据事件的特点,处理对于给定时间的所有事件

  1. 执行以下操作:
    • 计算所有赋值的右边
    • 赋值所有过程阻塞赋值的左边
    • 赋值所有连续赋值的左边
    • 计算所有原语(如: 门电路)的输入和输出
    • 对于$display语句进行打印
  2. 赋值所有过程非阻塞赋值的左边
  3. 根据strobestrobe、monitor语句的执行进行打印

赋值语句的执行

例1

verilog
reg[7:0]a,b;
initial b = 0;
initial a = 4;
always @(a or b)
    begin
        a = b + 2;
        b = a * 3;
    end
//a = 0 + 2 = 2
//b = 2 * 3 = 6
verilog
reg[7:0] a,b;
initial b = 0;
initial a = 4;
always @(a or b)
    begin
        a <= b + 2;
        b <= a * 3;
    end
//a = 0 + 2 = 2
//b = 4 * 3 = 12

例2 对于寄存器的赋值

对于寄存器的阻塞赋值
verilog
module fsm_mod(q1, q0, in, clk);
    output q1, q0;
    input clk, in;
    reg q1, q0;
    always @(posedge clk) begin
        q1 = in;
        q0 = in | q1;
    end
endmodule

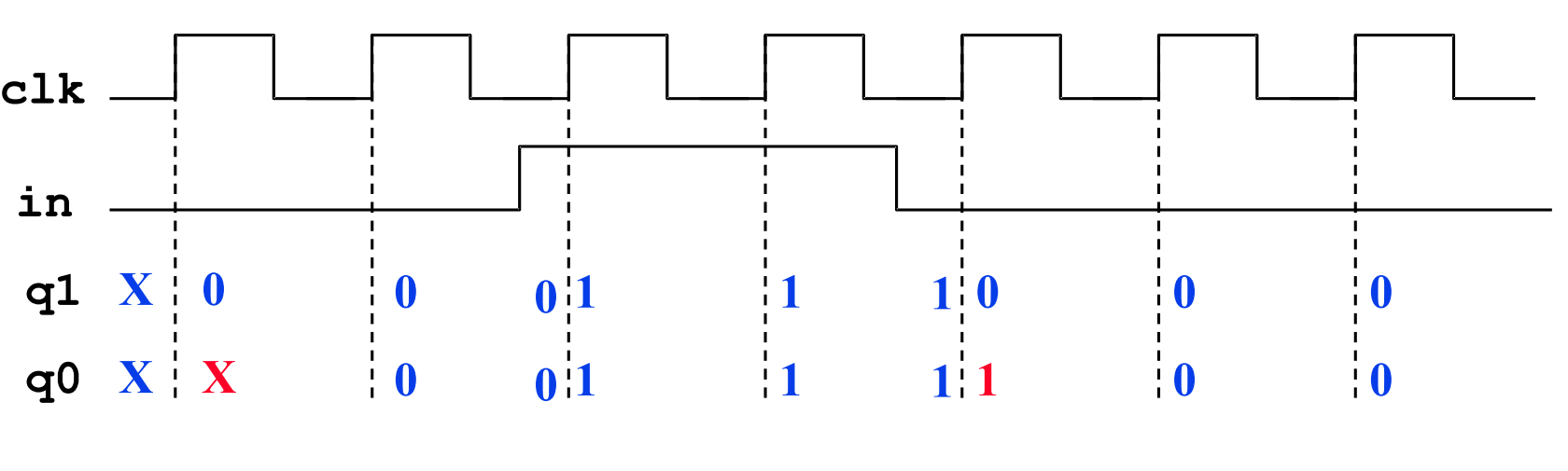

上述代码波形图如下:

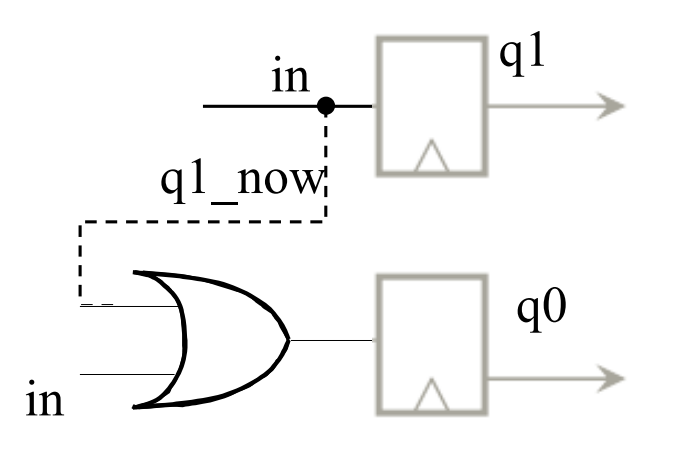

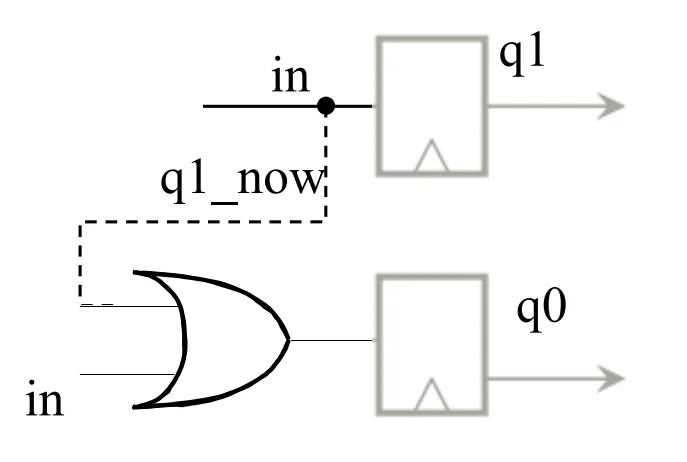

对于使用同一个@posedge或者@negedge的时钟的级联信号而言,它相当于组合逻辑


对于寄存器的非阻塞赋值
verilog
module fsm_mod(q1, q0, in, clk);
    output q1, q0;
    input clk, in;
    reg q1, q0;
    always @(posedge clk) begin
        q1 <= in;
        q0 <= in | q1;
    end
endmodule

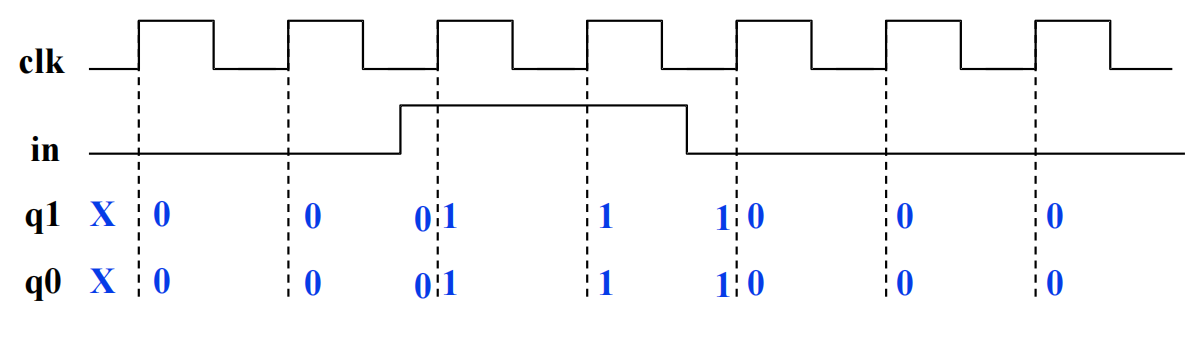

上述代码波形图

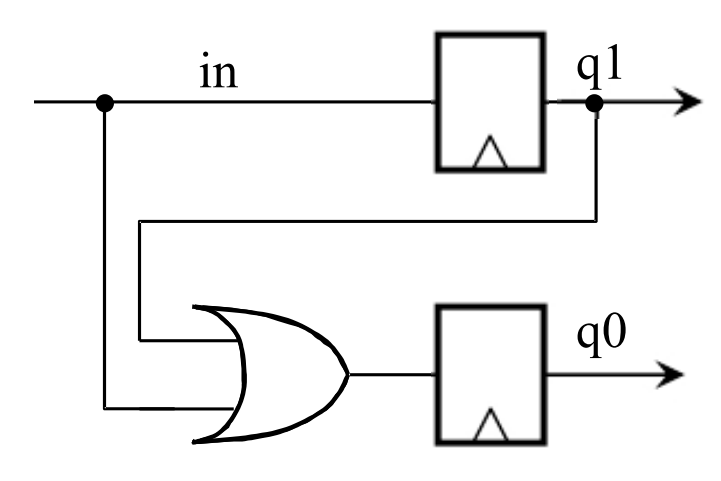

对于使用同一个@posedge或者@negedge的时钟的级联信号而言,需要加1个寄存器


例3 D触发器(flip-flop)的非阻塞赋值

在设计与综合阶段,在always块中的非阻塞赋值以行为一致的方式、被用于D触发器建模

  • 1个寄存器reg变量被用于表示D触发器
  • 写入变量(见上例,如:q1或者q0, 使用<=)意味着连接到其D触发器输入
  • 从变量读取(见上例,如:q1)意味着连接到其D触发器输出
verilog
always @(posedge iClock) begin : lLoop //Testbench
    if (!rReady) disable lLoop;
    rData = rTData[nDataIndex][`DataMSB:`DataLSB];
end

always @(posedge iClock or negedge iReset) begin //Design
    if (!iReset) rDataUse <= 0;
    else
        if (iReset) begin
        rDataUse <= rData;
    end
end
3个寄存器链(常规)
verilog
module chain(q, i, clk);
    output q;
    input i, clk;
reg q, q1, q2;
always @(posedge clk) begin
    q <= q1;         //并行所以无关次序
    q1 <= q2;
    q2 <= i;
end
endmodule
多路复用的数据通路方法(时序存储+组合计算)
verilog
module chain(q, i, clk);
    output q;
    input i, clk;
    reg q, q1, q2;
    wire q_next, q1_next, q2_next;
    always @(posedge clk) begin
    q <= q_next;
    q1 <= q1_next;
    q2 <= q2_next;
    end
    assign q_next = q1;
    assign q1_next = q2;
    assign q2_next = i;
endmodule
//q、q1、q2相当于不同的数据通路
结构化方法
verilog
module flipflop(q, i, clk);
    output q;
    input i, clk;
    // implementation of flipflop ..
endmodule

module chain(q, i, clk);
    output q;
    input i, clk;
    wire q1, q2;
    flipflop F1(q, q1, clk);
    flipflop F2(q1, q2, clk);
    flipflop F3(q2, i, clk);
endmodule

总结

  • 通常用于在always块中对D触发器类型建模
  • 模拟多个并发表达式的行为
  • 可以使用always块中的非阻塞赋值设计诸如: 控制器、数据通路等中的时序逻辑
  • 通常,不要在同一块中混合非阻塞和阻塞赋值
