Chapter 12：算术运算电路 Arithmetic

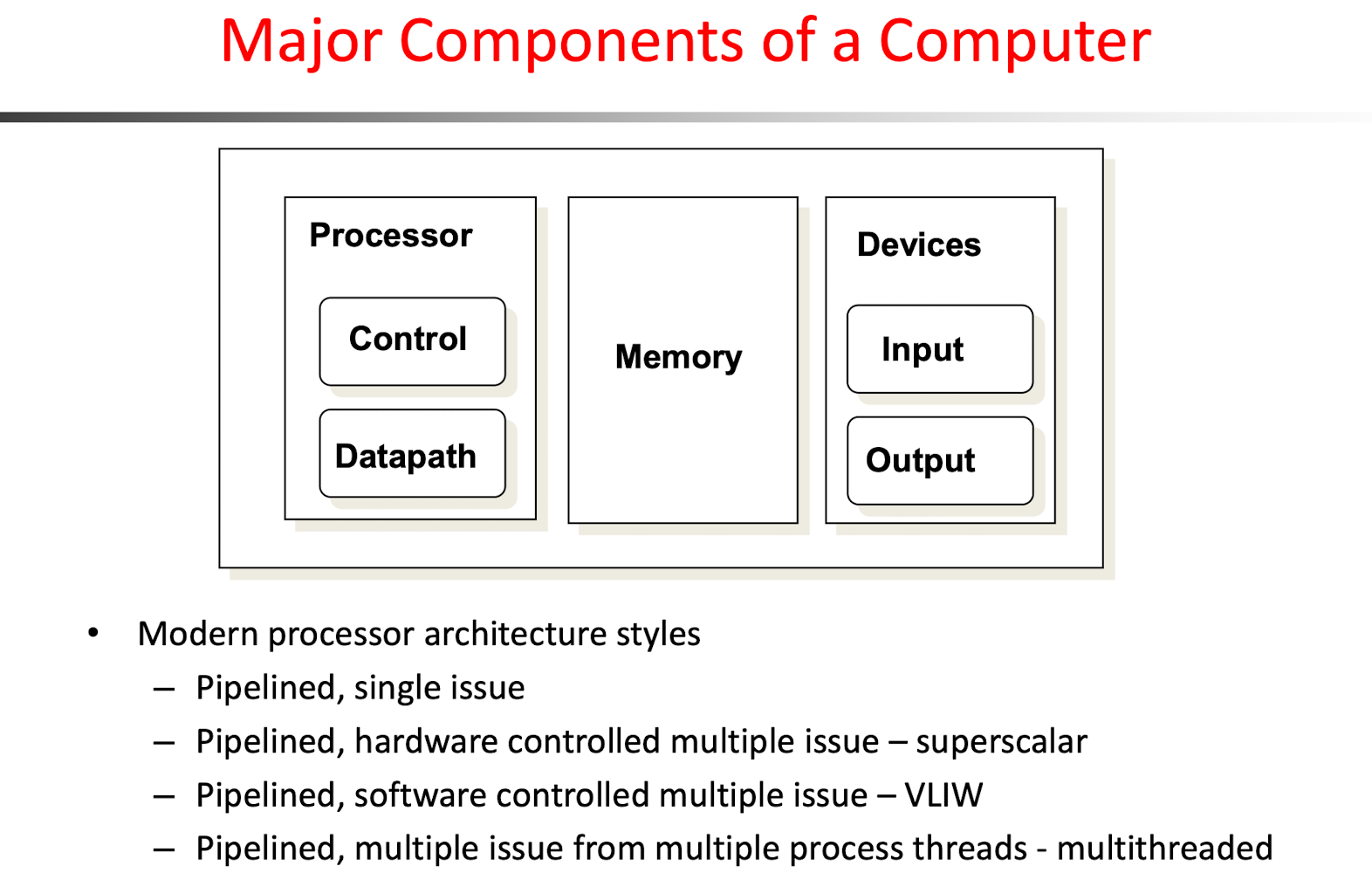

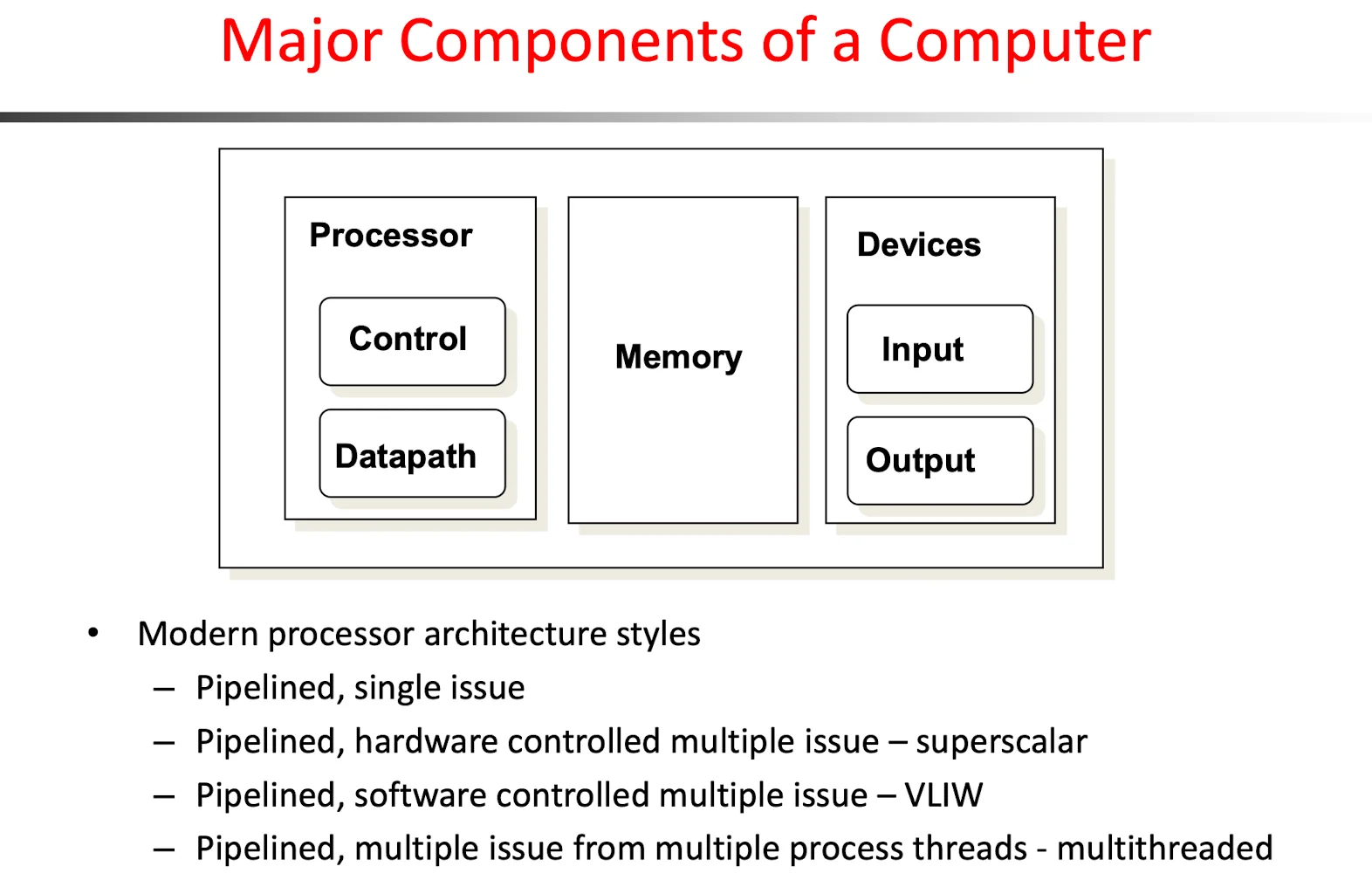

基本的计算机组成｜ Major Components of a Computer

本节概述

处理器的核心结构可以概括为： Processor = Control + Datapath + Memory + Interconnect
后续 Arithmetic 章节主要关注： Datapath 中的执行单元
重点对象包括：
- 加法器
- 乘法器
- 除法器
- 移位器
- ALU

计算机与数字处理器基本结构

计算机系统组成Computer = Processor + Memory + Devices
- Processor 处理器
  - 负责执行程序，是计算机系统的核心。
  - 主要包括：
    - Control 控制单元：产生控制信号，决定指令如何执行、数据如何流动。
    - Datapath 数据通路：负责数据运算、暂存和传输，是算术逻辑单元所在位置。
- Memory 存储器
  - 保存程序和数据。
  - 供处理器读取指令、读取数据、写回结果。
- Devices 输入输出设备
  - Input 输入设备：键盘、传感器、摄像头等。
  - Output 输出设备：显示器、通信接口等。

通用数字处理器抽象

基本数据流 Input / Output ↔ Datapath ↔ Memory
- Input / Output：负责与外部设备交换数据。
- Datapath：执行运算、暂存数据、传输数据。
- Memory：存放指令和数据。
- Control：根据指令控制 Datapath 和 Memory 的工作。

Basic Building Blocks

Datapath 数据通路
- Execution units 执行单元
  - Adder 加法器
  - Multiplier 乘法器
  - Divider 除法器
  - Shifter 移位器
  - ALU 算术逻辑单元
- Register file 寄存器堆
  - 存放处理器内部临时数据。
- Pipeline registers 流水线寄存器
  - 在流水线各阶段之间暂存数据。
- Multiplexers 多路选择器
  - 在多个输入数据中选择一个输出。
- Decoders 译码器
  - 将编码信息转换为控制信号或选择信号。
Control 控制单元
- 负责产生控制信号。
- 常见实现方式：
  - FSM 有限状态机
  - PLA 可编程逻辑阵列
  - ROM
  - Random logic 随机逻辑
Interconnect 互连结构
- 负责模块之间的数据连接与传输。
- 包括：
  - Switches 开关
  - Arbiters 仲裁器
  - Buses 总线
Memory 存储结构
- 包括：
  - Cache 高速缓存
  - TLB 地址转换缓存
  - DRAM 主存
  - Buffers 缓冲器

现代处理器结构风格

Pipelined, single issue
- 流水线单发射。
- 每个周期通常发射一条指令。
Superscalar
- 超标量结构。
- 由硬件控制多发射，每周期可发射多条指令。
VLIW
- Very Long Instruction Word，超长指令字。
- 由软件 / 编译器安排多发射。
Multithreaded
- 多线程结构。
- 从多个线程中取指令执行，提高硬件利用率。

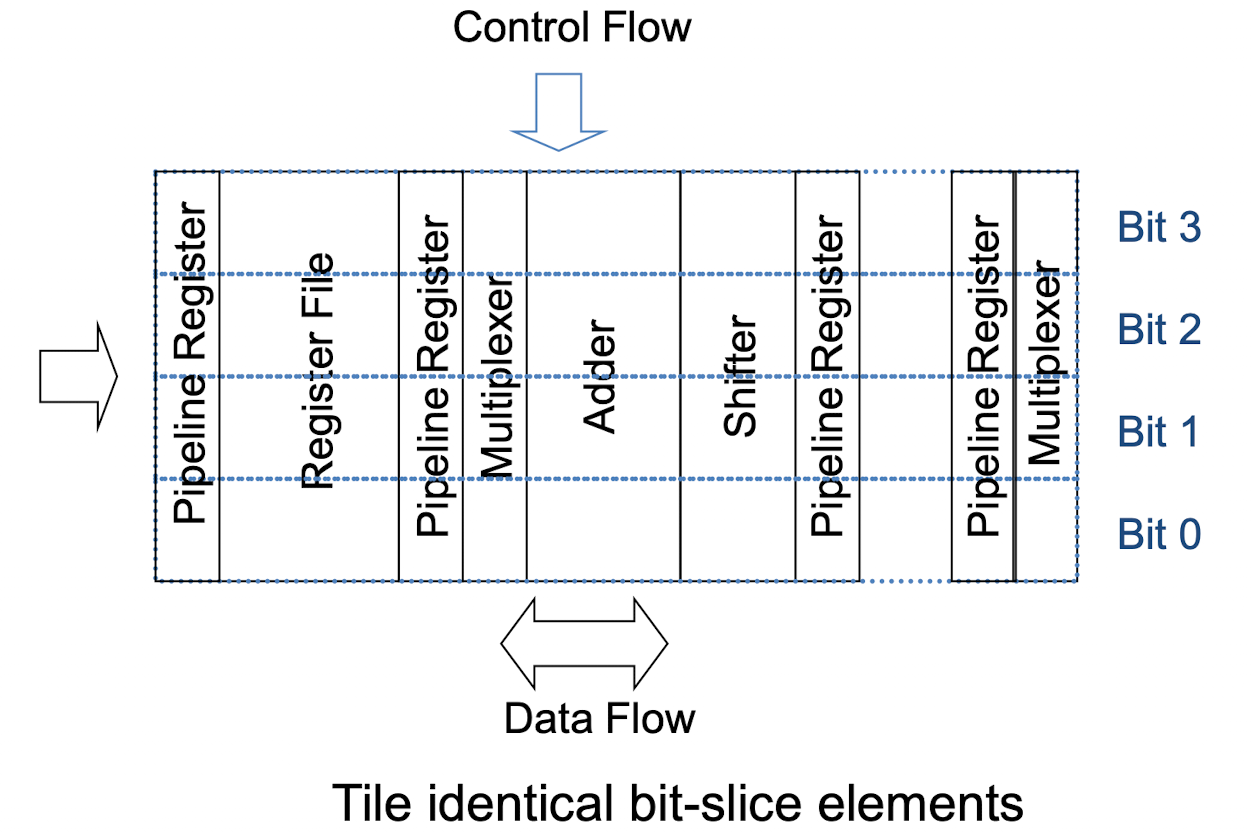

Datapath Bit-Sliced Organization

多位数据通路 = 重复的一位处理单元 + 统一控制信号。

Adder ｜加法器设计

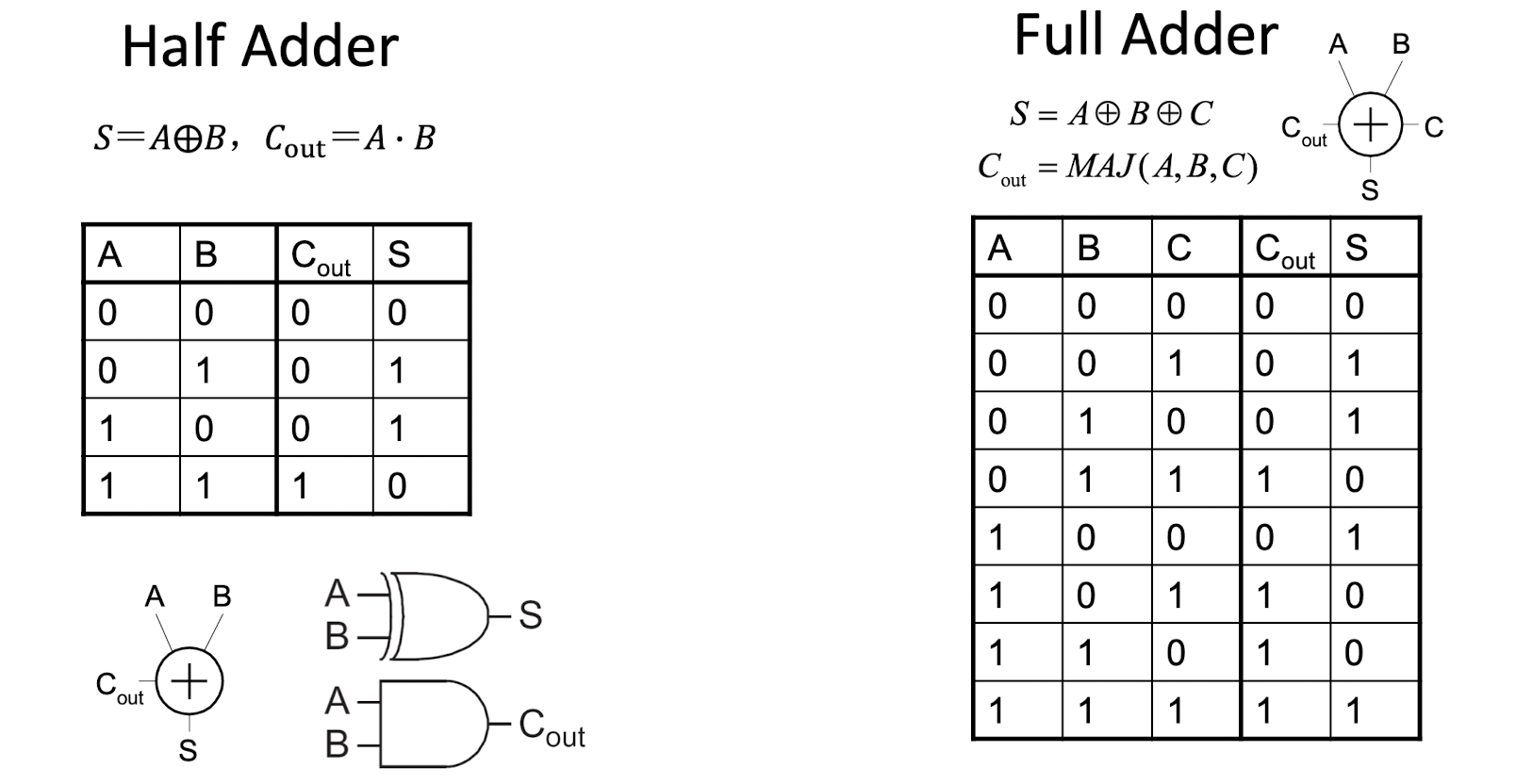

Single-Bit Addition

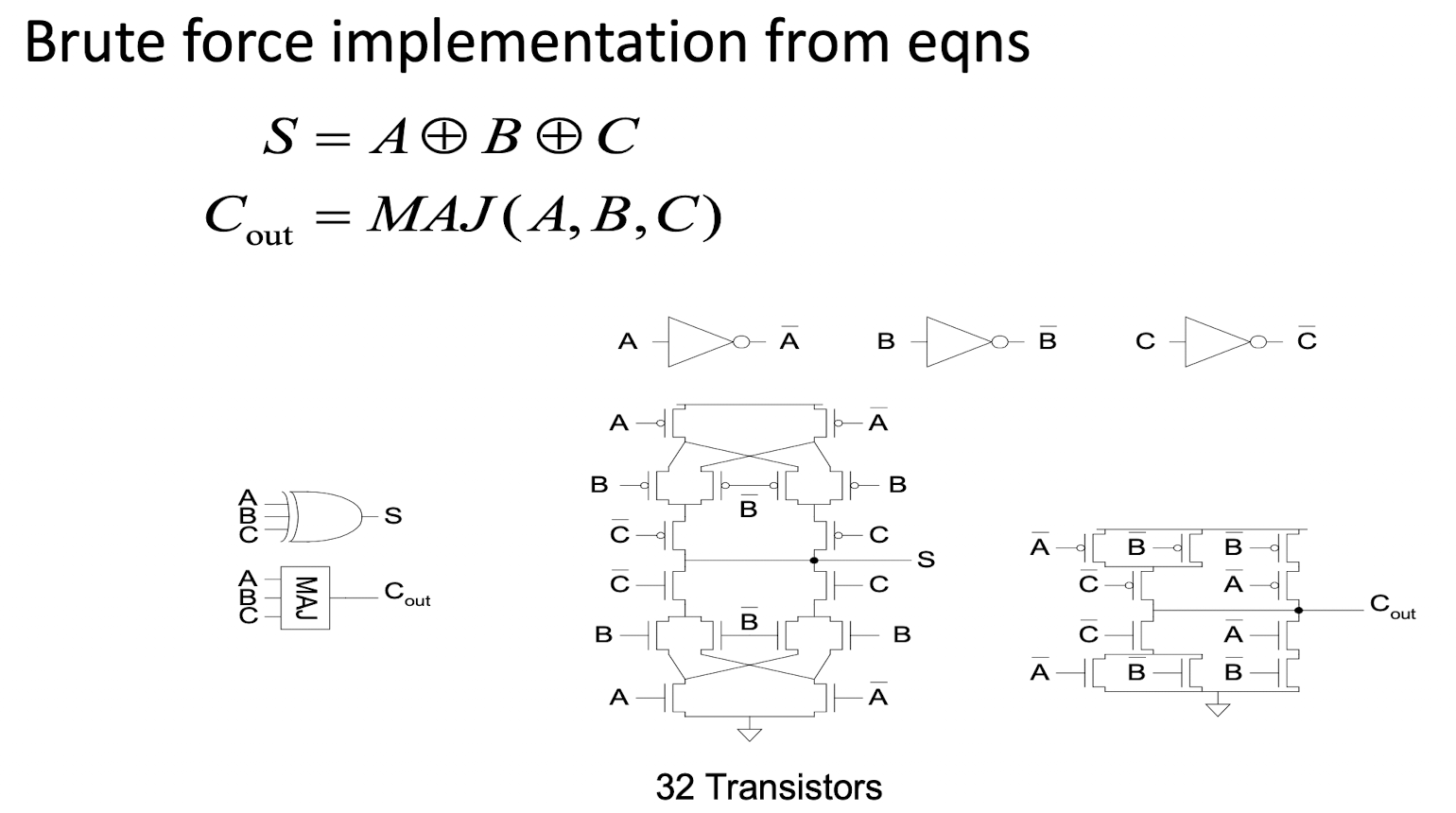

Brute force implementation from eqns ｜直接按照公式硬搭majority gate电路

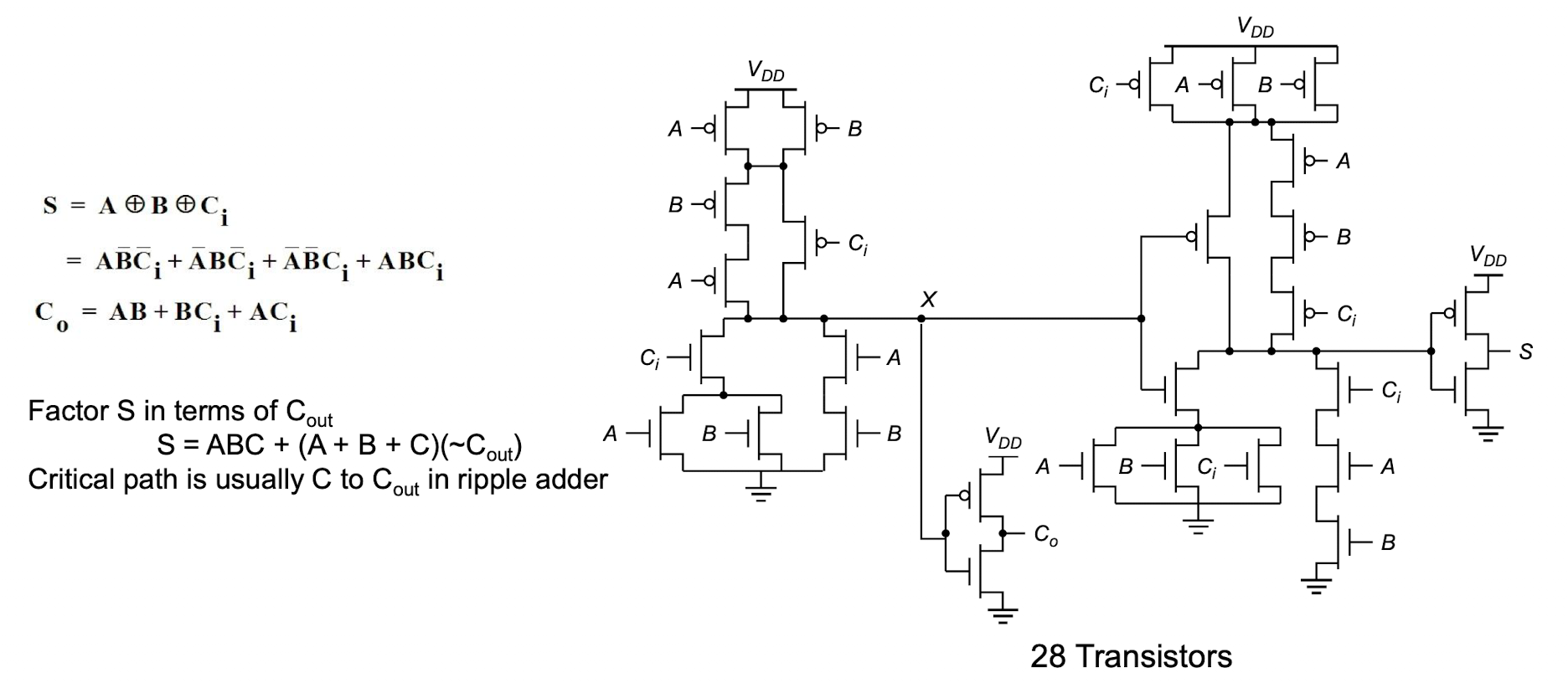

经过优化关键路径后的加法器

先计算进位,然后再利用公式 $S = ABC + (A+B+C_i)\overline{C_o}$ 计算出求和
此种方法会比串行进位加法器速度快，因为串行操作需要三次异或操作

进位加法器设计

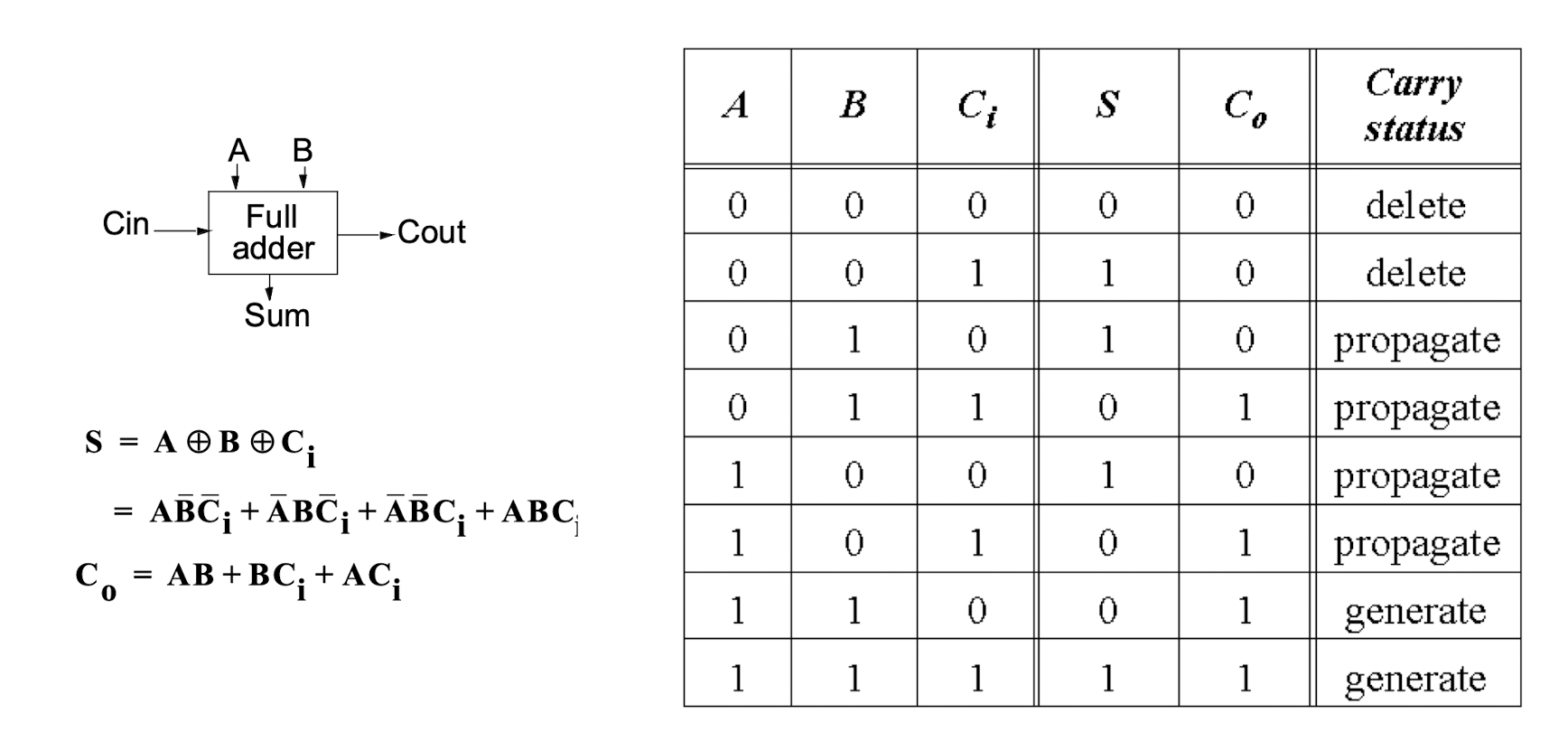

进位行为分析

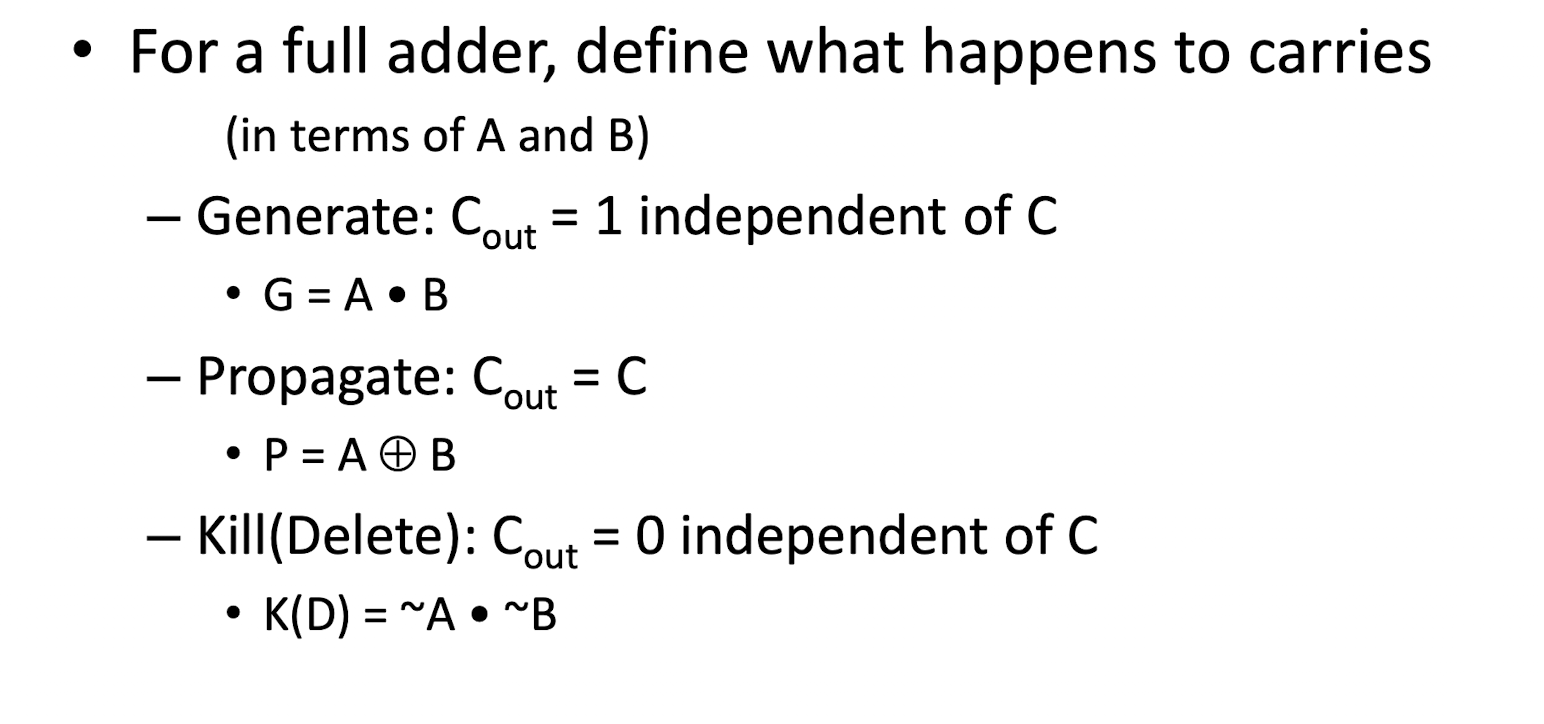

Carry status—— 进位状态 只看当前位的 $A,B$ $A, B$ ，判断它对输入进位 $C_i$ $C_{i}$ 做什么：
1. Generate 产生进位
  - (A=1,B=1)
  - 不管 (C_i) 是多少，(C_o=1)
  - $G=A\cdot B$
2. Propagate 传播进位
  - ( $A\neq B$ )
  - 输出进位等于输入进位
  - $P=A\oplus B$
3. Kill / Delete 删除进位
  - (A=0,B=0)
  - 不管 (C_i) 是多少，(C_o=0)
  - $K=\overline A\cdot \overline B$
用 P、G、K 表达加法器:
- $C_o = G + P C_i$

如果我们知道每一位是 Generate / Propagate / Kill，就可以提前推导高位进位，形成后面的：

Carry Lookahead Adder
Carry Skip Adder
Carry Select Adder
Prefix Adder

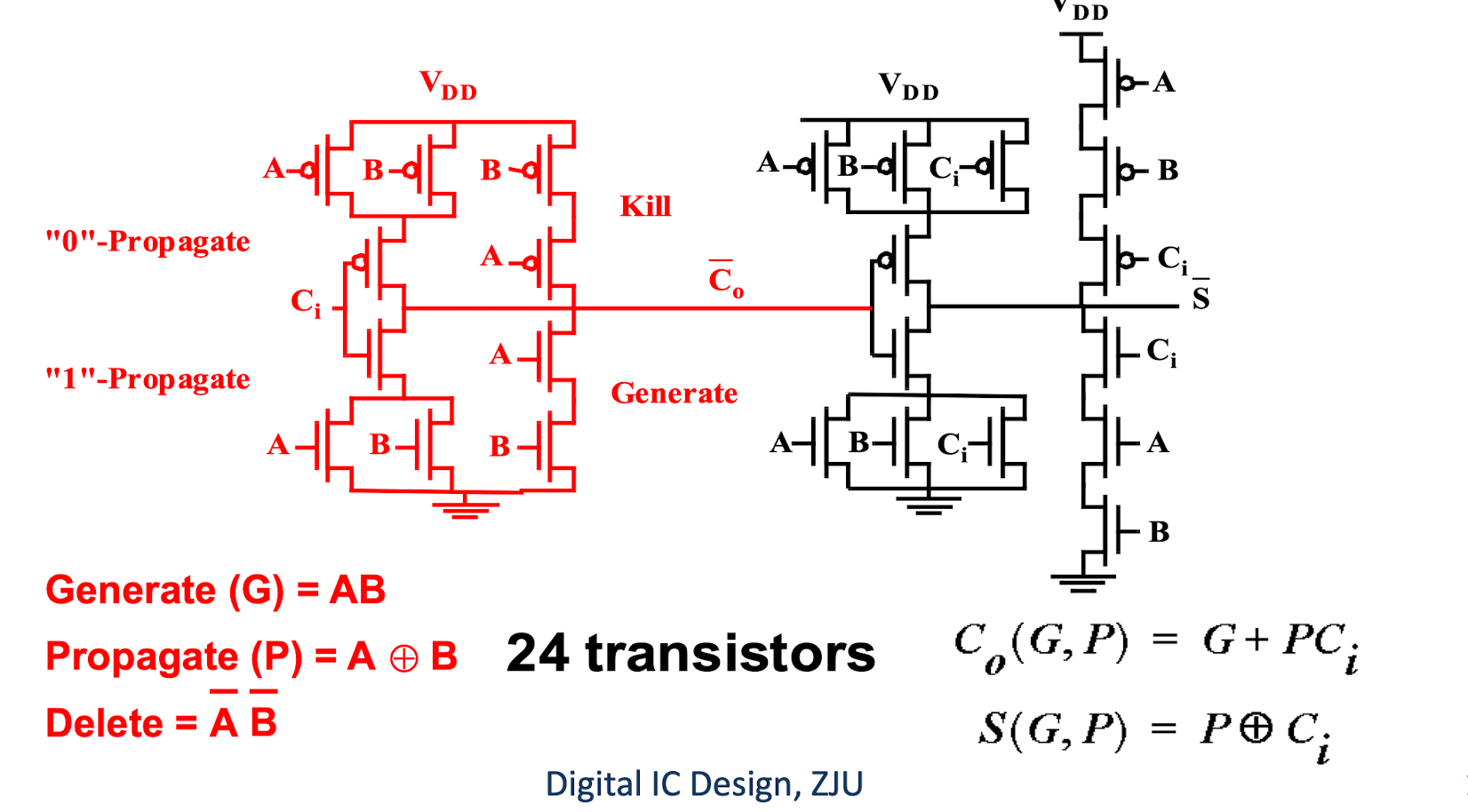

Mirror Adder

核心公式 $C_o = AB + C_i(A+B)$

电路实现

红色网络实际先生成：

\overline{C_o}

上拉网络：负责让 $\overline{C_o}=1$ $\overline{C_{o}} = 1$
- 对应 Kill 和 “0”-Propagate
下拉网络：负责让 $\overline{C_o}=0$ $\overline{C_{o}} = 0$
- 对应 Generate 和 “1”-Propagate

优点

不显式生成 $P=A\oplus B$
直接把 Kill / Propagate / Generate 写进晶体管导通路径
晶体管数少：24T
Carry 路径更直接，适合 ripple-carry adder

Mirror Adder 是按进位行为设计晶体管网络：消进位、传进位、产生进位。

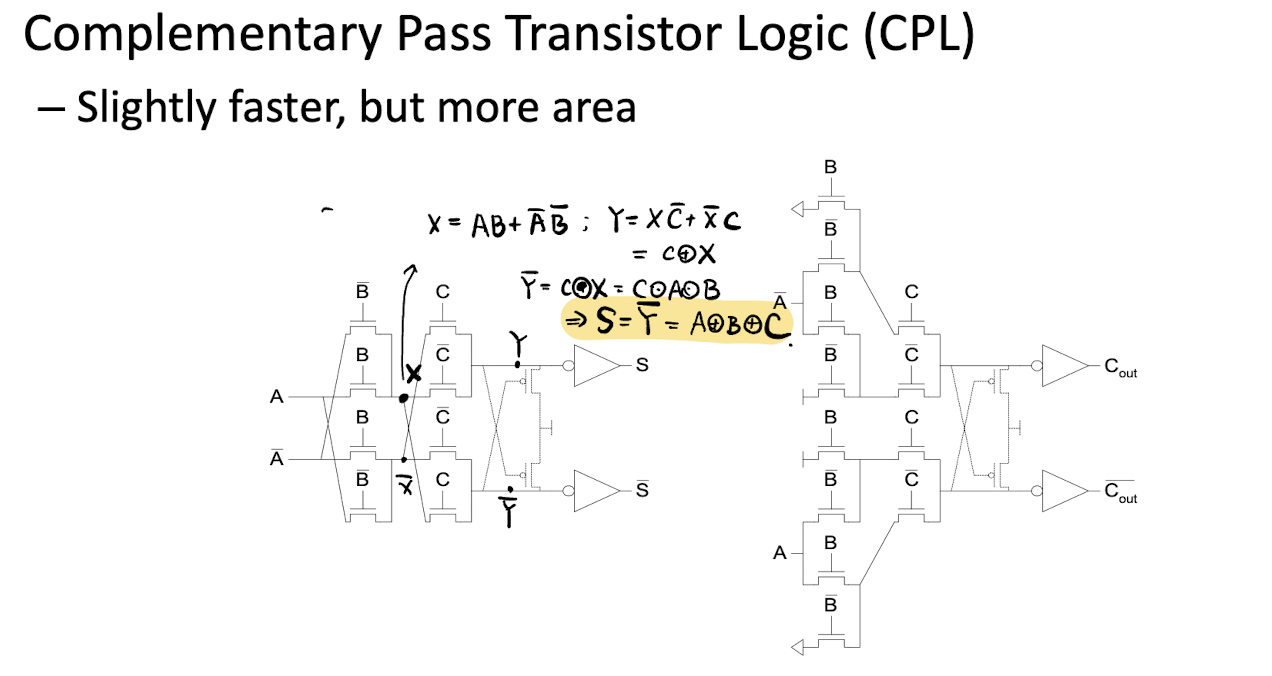

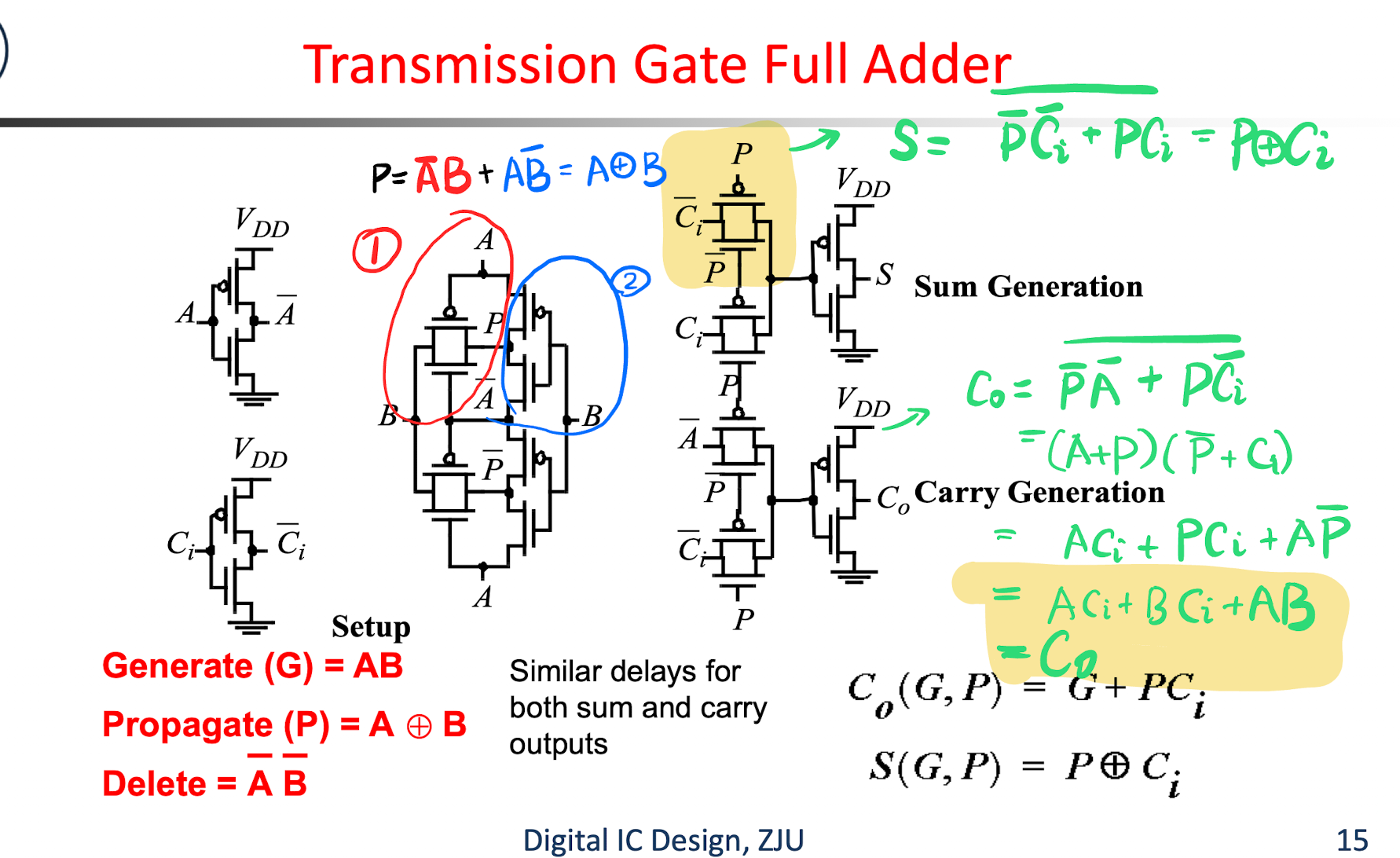

Complementary Pass Transistor Logic ｜互补传输晶体管逻辑

速度更快是因为级连数目比较少但是会占用比较大的面积

Multi-bit Addition

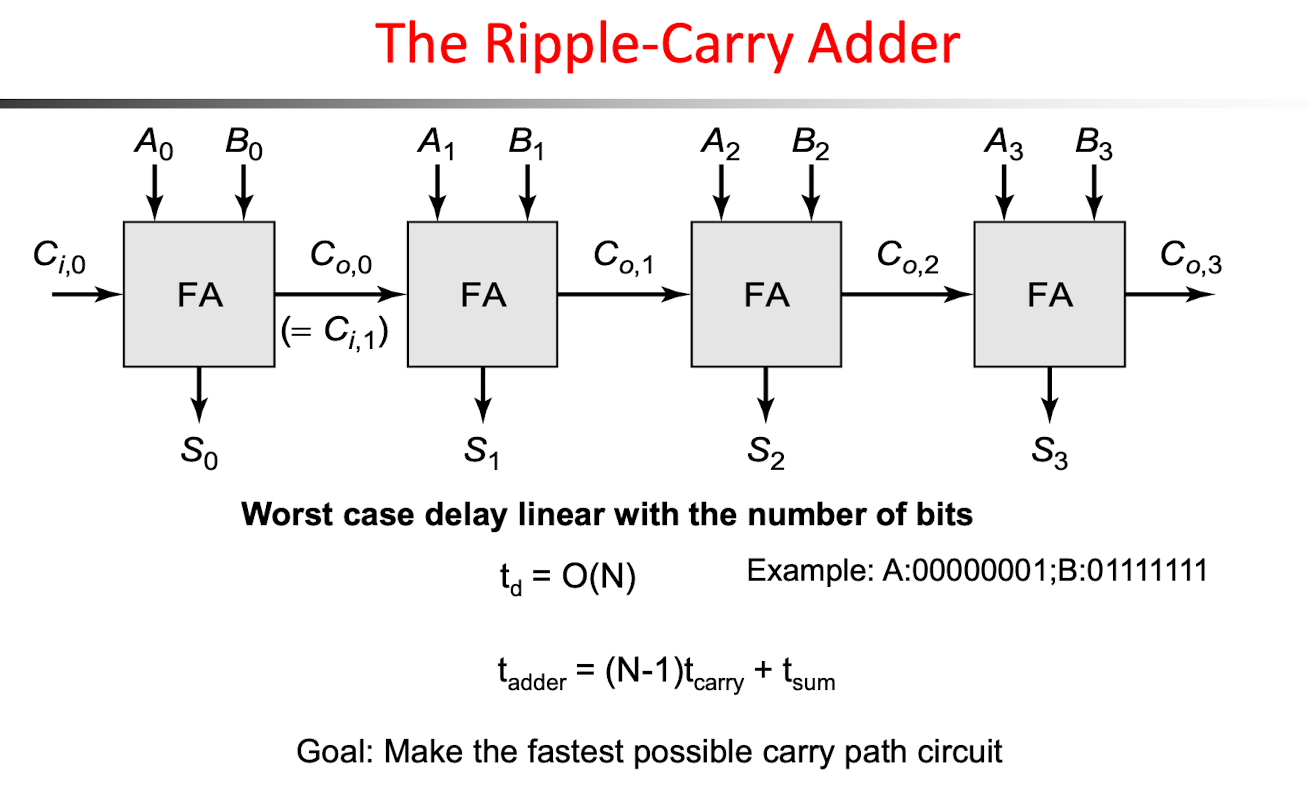

Ripple-Carry Adder 串行进位加法器

把多个 Full Adder，全加器 串起来：

关键路径 $C_i \rightarrow C_o \rightarrow C_o \rightarrow \cdots$ ,延迟随位数线性增加.

具体延迟计算

t_{adder}=(N-1)t_{carry}+t_{sum}

其中 $t_{carry}$ 是单个 full adder 中，进位从输入传到输出的延迟，即Ci→Co的延迟, $t_{sum}$ 则是最后一级 full adder 中，进位到达后产生 Sum 的延迟。

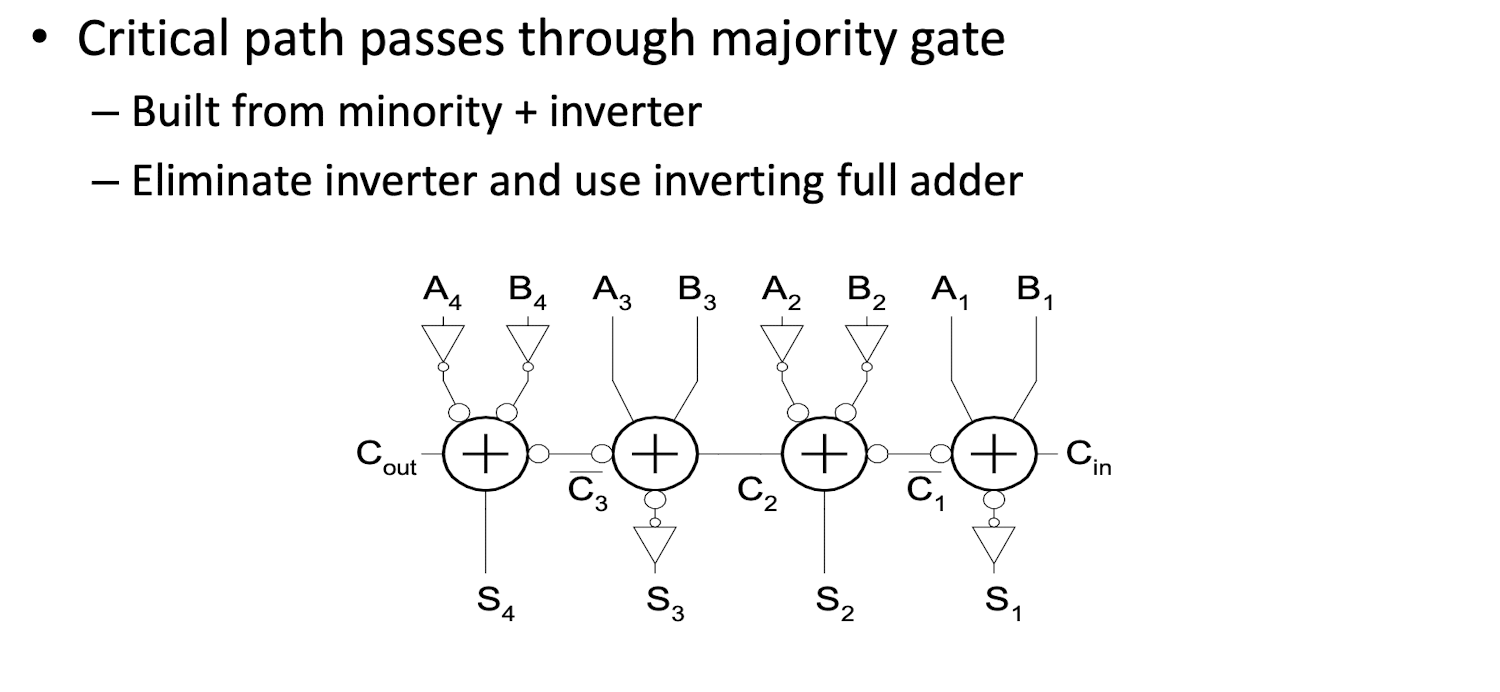

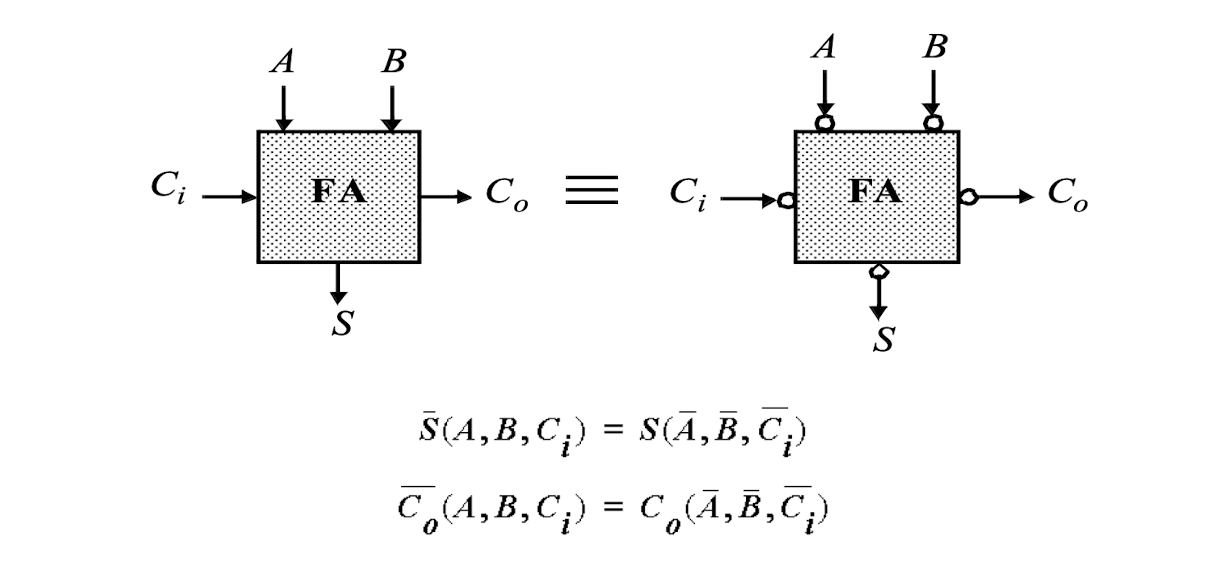

Inversion Property ｜全加器的反向特性

全加器有这样的反相特性——如果把全加器的所有输入都取反，那么输出也会整体取反

\overline{S}(A,B,C_i)=S(\overline A,\overline B,\overline {C_i})

\overline{C_o}(A,B,C_i)=C_o(\overline A,\overline B,\overline {C_i})

真实 CMOS 全加器的 carry 输出往往天然是反相的，如果每一级都加反相器恢复极性，会拖慢 carry critical path；所以让 even / odd 全加器交替使用反相 carry，省掉 carry 路径上的反相器

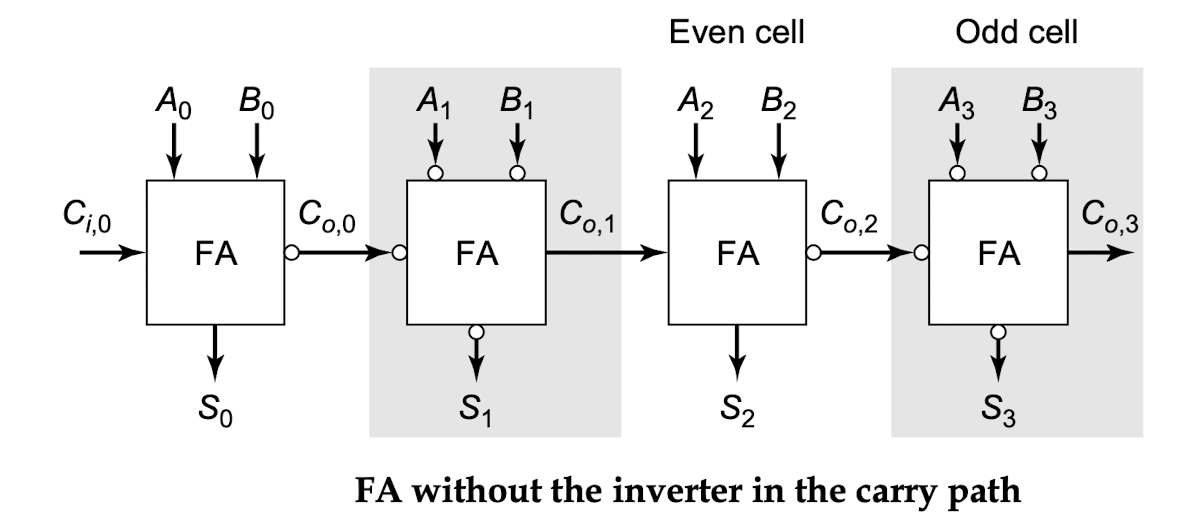

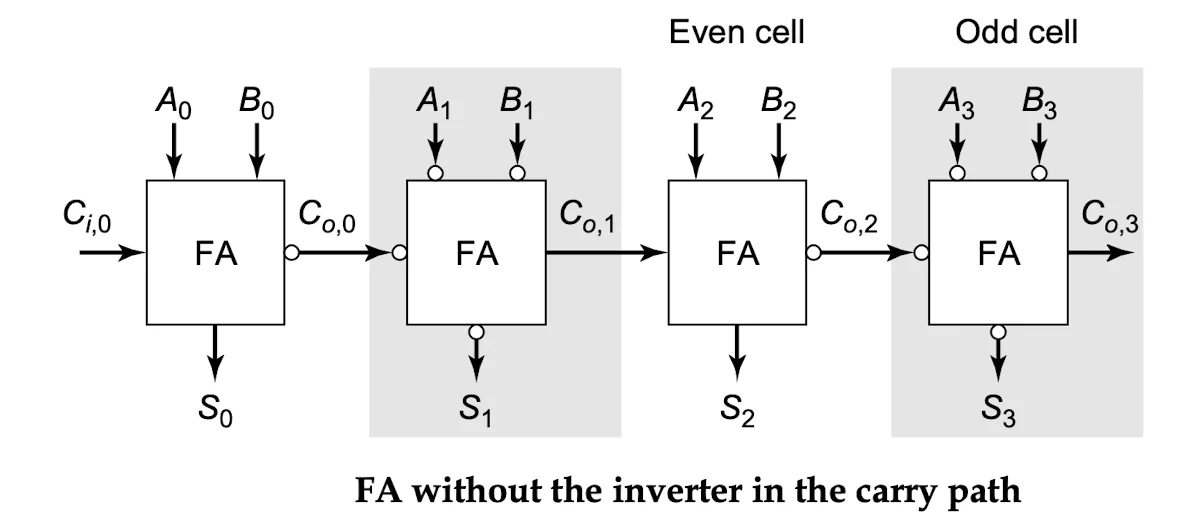

具体实施操作如下图所示（从右往左看）：

A2,B2 需要以反相信号形式进入 odd cell，这样输出的S2才是正值

注意：在 $\oplus$ 符号上的圆圈表示反相输入，并不代表有反相器存在！！

Manchester Carry Chain | 曼彻斯特加法链

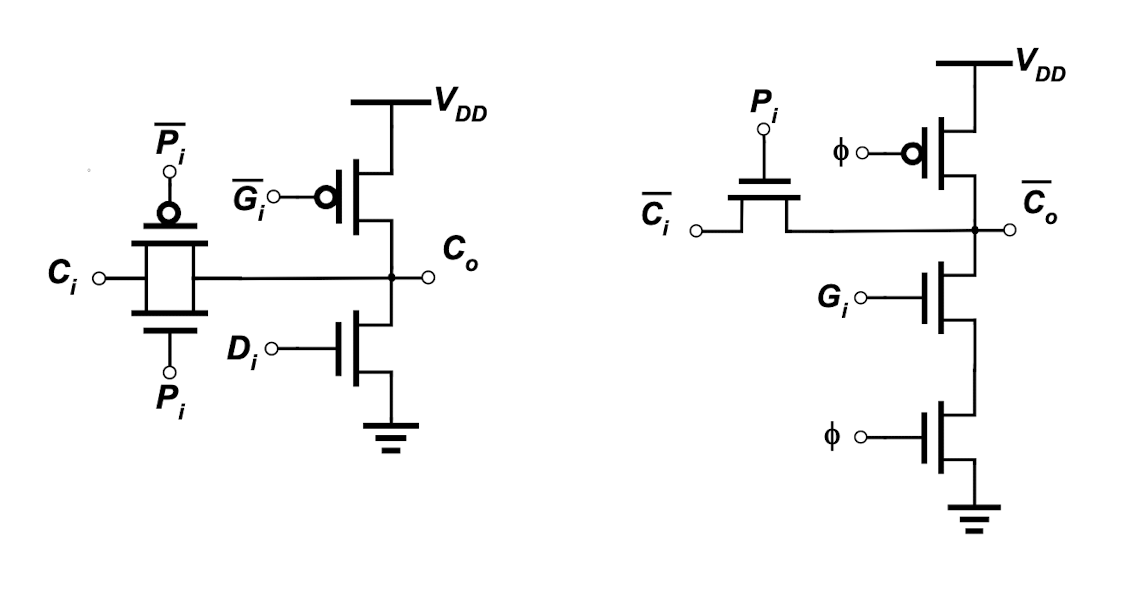

此页左边电路就是在实现这个逻辑：

$P_i=1$ ：传输门打开，直接把 $C_i$ 传到 $C_o$ ；
$G_i=1$ ：上拉到 $V_{DD}$ ，强制 $C_o=1$ ；
$D_i=1$ ：下拉到 GND，强制 $C_o=0$ 。

右边本质上是在动态逻辑里实现： $\overline{C_o}=D_i+P_i\overline{C_i}$

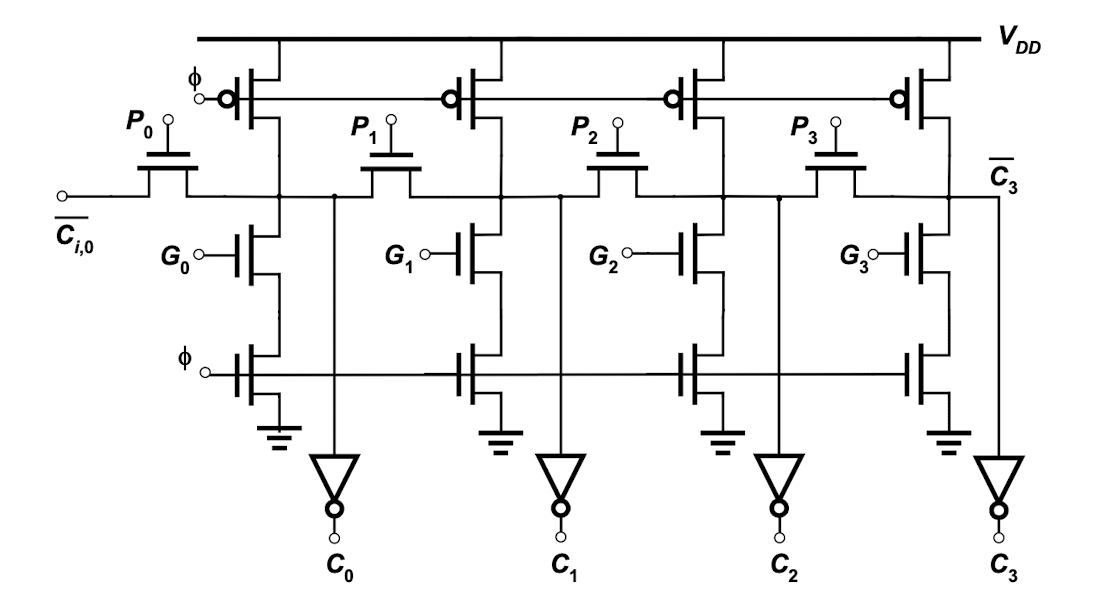

对于第二页，把前面一位 cell 复制 4 次，形成 4-bit carry chain

\overline{C_{i,0}} \rightarrow \overline{C_0} \rightarrow \overline{C_1} \rightarrow \overline{C_2} \rightarrow \overline{C_3}

普通 ripple-carry adder 每一位都要经过一个完整 FA 的 carry 逻辑：

C_i→FA→C_{i+1} \\ C_i \rightarrow FA \rightarrow C_{i+1}C_i \\ →FA→Ci+1

而Manchester Carry Chain 的思路是：先把 $A_i,B_i$ 提前变成控制信号

G_i=A_iB_i

P_i=A_i\oplus B_i

D_i=\overline{A_i}\overline{B_i}

这些都先预计算好（在 carry 到来之前就可以算好），然后再来计算carry链

但是如果所有位都是 propagate，那 carry 还是要穿过很多 pass transistor。链太长时，RC 延迟会变大，信号也可能变弱，所以 Manchester carry chain 通常适合做一小段高速 carry 链。 长位宽还要配合分段、buffer、carry-bypass、carry-lookahead 等结构。

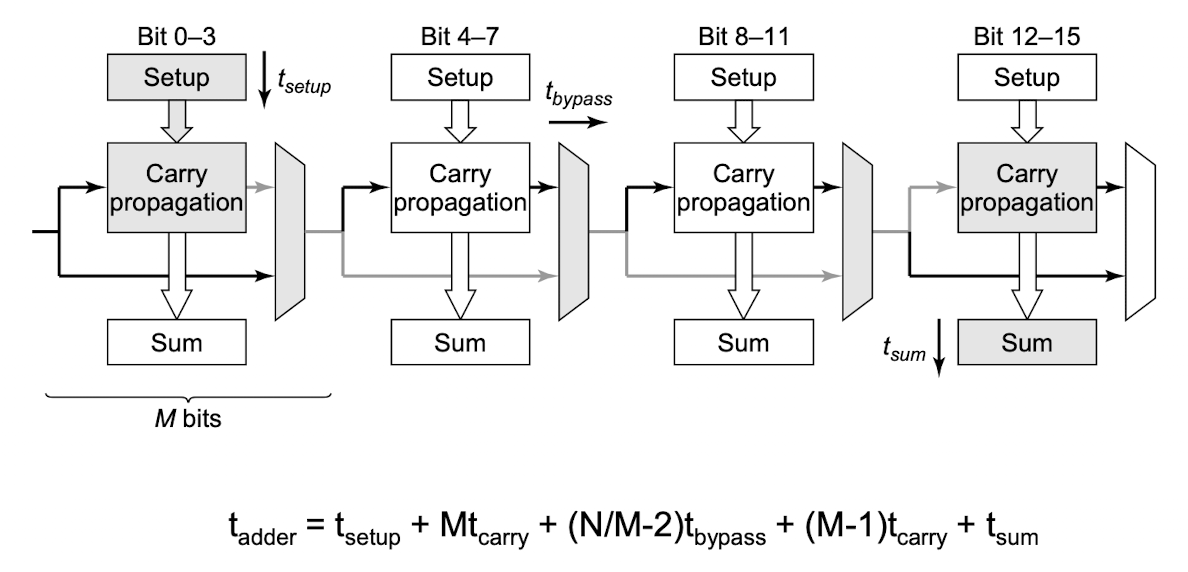

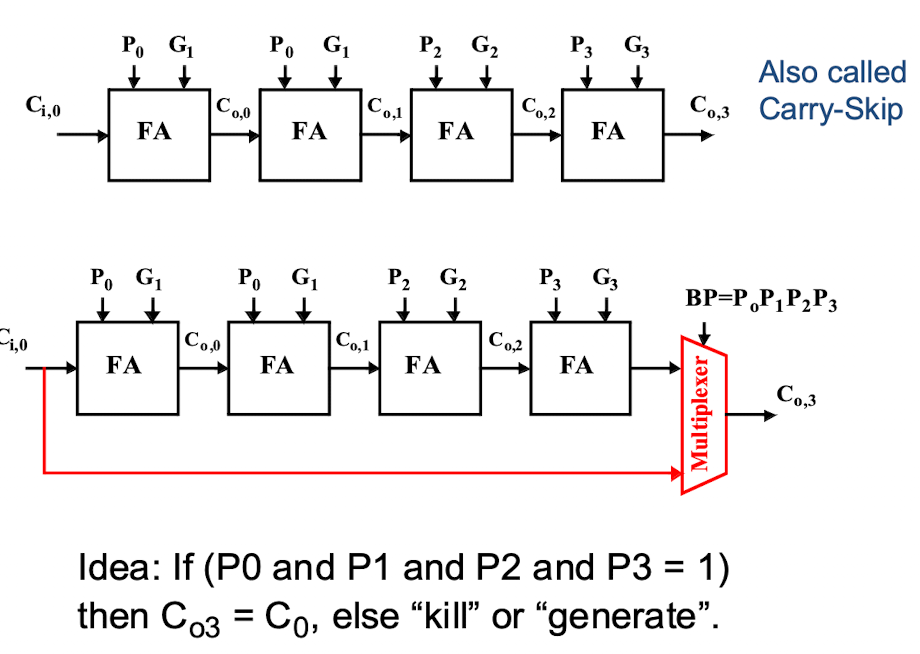

Carry-Bypass Adder ｜进位旁路/跳过加法器

这个核心思想就是，如果P=1,那进位的输入就等于输出，如果有连续的一个block都是P=1的话，那么实际上就可以直接旁路一开始的 $Cin_0$ ，直接传输过来，节省了四个FA的运算时间（以上图作为例子）

如果整个 block（比如选取四个FA作为一个Block）都是 propagate，就直接跳过；否则说明 block 内部某一位会产生或杀死进位，就走普通 ripple 结果。

那么这个延迟时间计算：

t_{adder}=t_{setup}+Mt_{carry}+\left(\frac{N}{M}-2\right)t_{bypass}+(M-1)t_{carry}+t_{sum}

这里：

$N$ ：总位数，比如 16 bit；
$M$ ：每个 block 的位数，比如 4 bit；
$t_{setup}$ ：提前算 $P_i,G_i,BP$ 的时间；
$t_{carry}$ ：carry 经过一位 FA 的时间；
$t_{bypass}$ ：carry 经过一个 bypass MUX 的时间；
$t_{sum}$ ：最后生成 sum 的时间。

提醒

这个公式怎么得出来的（为什么上面的这个式子是最坏情况）：

$P=A\oplus B$ , $G=A\cdot B$ ， $C_o = G + P C_i$

如果P=1，那么G=0一定成立，所以这个时候Cin = Cout，但如果P=0，那么Co=G,此时就和这一级之前的加法器电路完全无关了，前面的延时不会被加进来

所以说，如果考虑Carry Bypass最坏情况下，应该是，第一个FA电路是P=0，无跳过的；剩下中间N/M-2个FA加法器都走Bypass路径（最后一个加法器不用管进位输出了），那么这样时间就好算了： $t_{setup}+Mt_{carry}$ 是第一个FA的时间， $\left(\frac{N}{M}-2\right)t_{bypass}$ 是中间N/M-2个FA加法器的时间， $(M-1)t_{carry}$ 是对于最后一个加法器，实际上只需要计算剩余的M-1 个位就可以了，第M位是用来计算输出的进位的，但这个不在我们考虑范围内（我们只考虑sum的结果，不考虑sum的进位），所以是 $(M-1)t_{carry}$ ,最后再加上sum的计算时间 $t_{sum}$ ,结果就是

t_{adder}=t_{setup}+Mt_{carry}+\left(\frac{N}{M}-2\right)t_{bypass}+(M-1)t_{carry}+t_{sum}

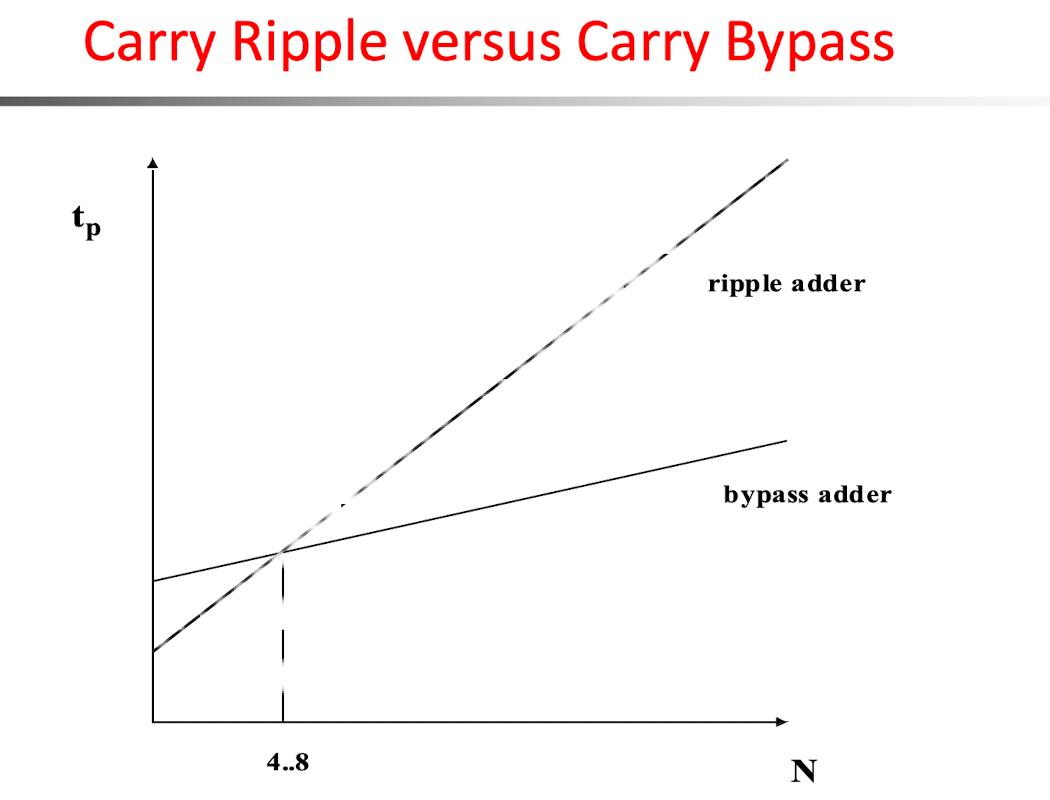

Carry Ripple vs Carry Bypass 对比图

Carry-bypass adder 也会随 (N) 增长，但斜率小一些，因为中间有些 block 可以 bypass；但是 carry-bypass 有额外开销： $t_{setup},\ BP\text{ 逻辑},\ MUX$

所以在位数很小时，它不一定比 ripple 快。图上标的 $4\sim8$ ：通常位数大到一定程度后，carry-bypass 才开始明显优于 ripple。

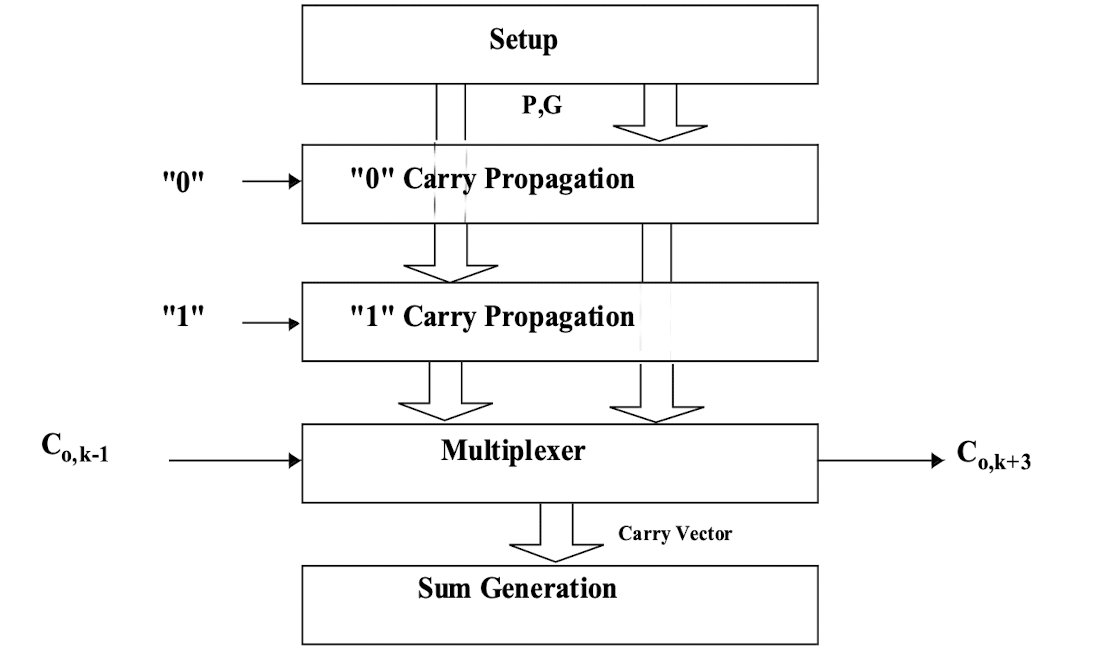

Carry-Select Adder ｜进位选择加法器

核心思想：不等 carry 到了以后再算；先假设 carry-in=0 和 carry-in=1，把两种结果都提前算好。等真实 carry 到达时，用 MUX 选正确的结果——用面积换时间。

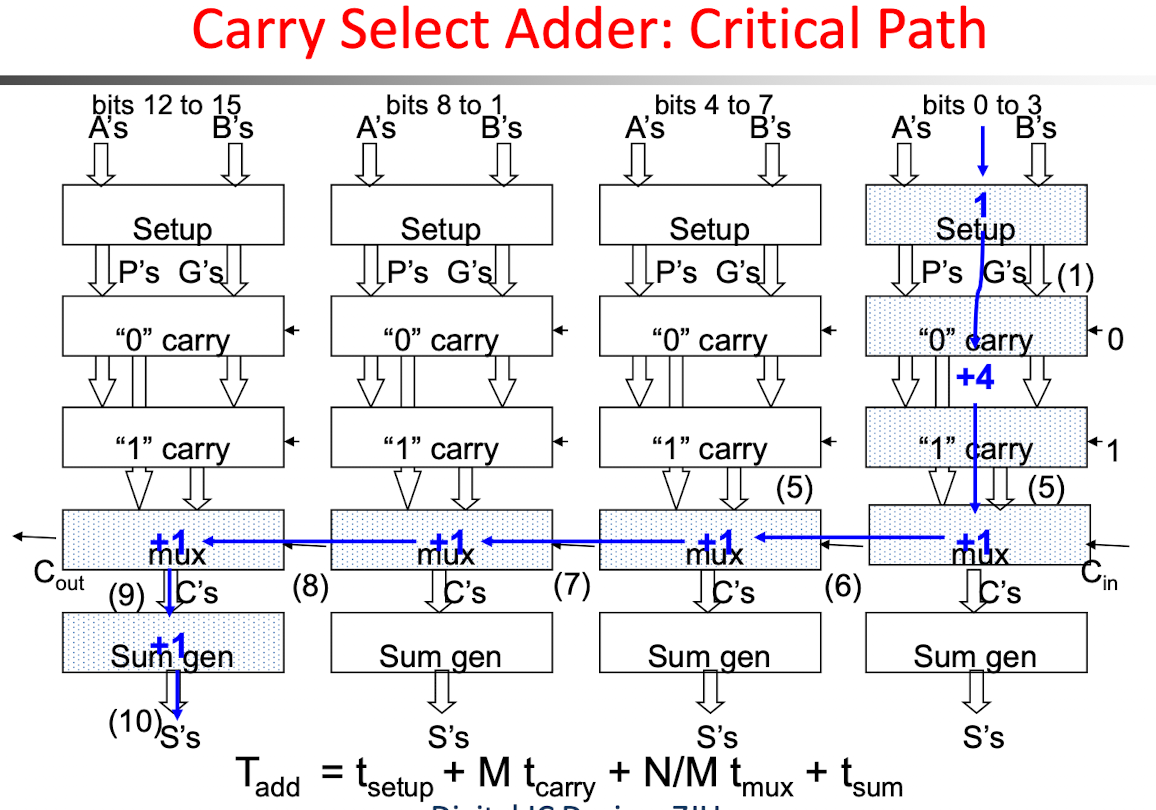

Critical Path 分析｜关键路径分析

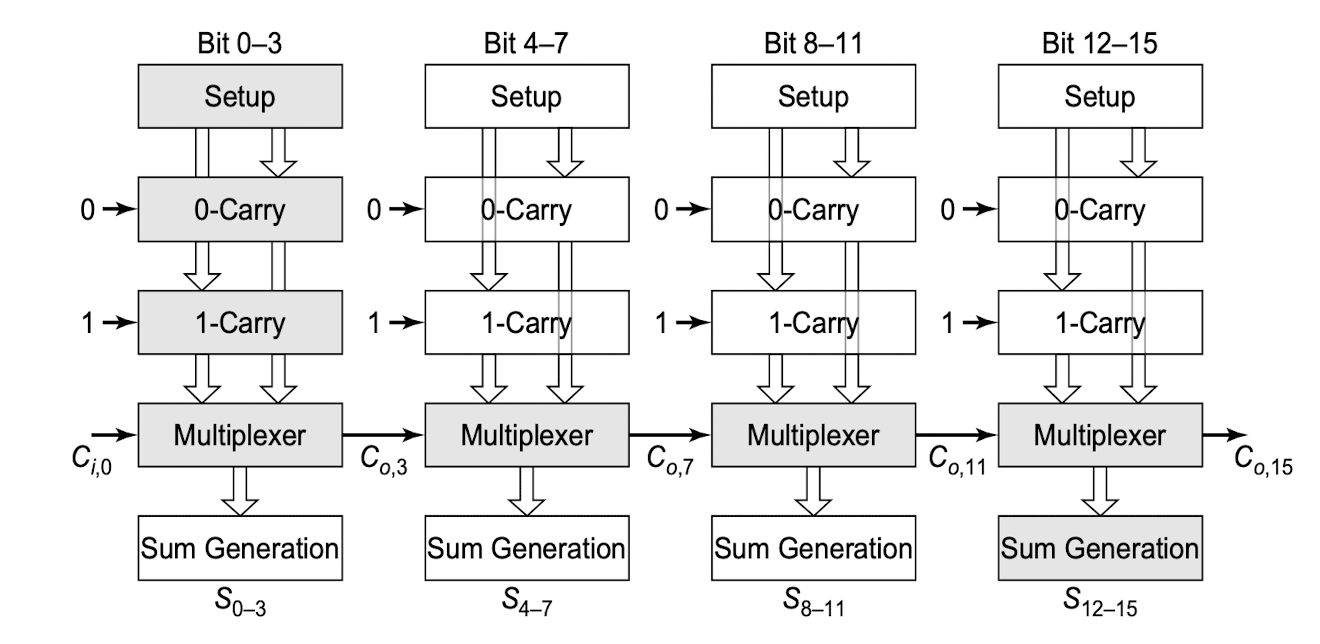

图里把 16-bit 分成 4 个 4-bit block， $\text{Bit 0–3},\quad \text{Bit 4–7},\quad \text{Bit 8–11},\quad \text{Bit 12–15}$ ,每个 block 都提前算两套结果, 所以除了第一个 block 以外，后面 block 的内部 carry 结果其实都已经准备好了，关键路径实际上转换为：

\text{第一个 block 内部 carry 传播} \rightarrow \text{MUX} \rightarrow \text{MUX} \rightarrow \text{MUX} \rightarrow \text{MUX} \rightarrow \text{最高位 sum}

从而有

T_{add}=t_{setup}+Mt_{carry}+\frac{N}{M}t_{mux}+t_{sum}

其中：

$N$ ：总位数；
$M$ ：每个 block 的位数；
$t_{setup}$ ：计算 $P,G$ 的时间；
$Mt_{carry}$ ：第一个 block 内部产生 carry 的时间；
$\frac{N}{M}t_{mux}$ ：一共有 $\frac{N}{M}$ 个 block，所以真实 carry 要经过这么多个 MUX；
$t_{sum}$ ：最后生成 sum 的时间。

这次注意，实际上会经过N/M个mux

细节查看下图蓝线

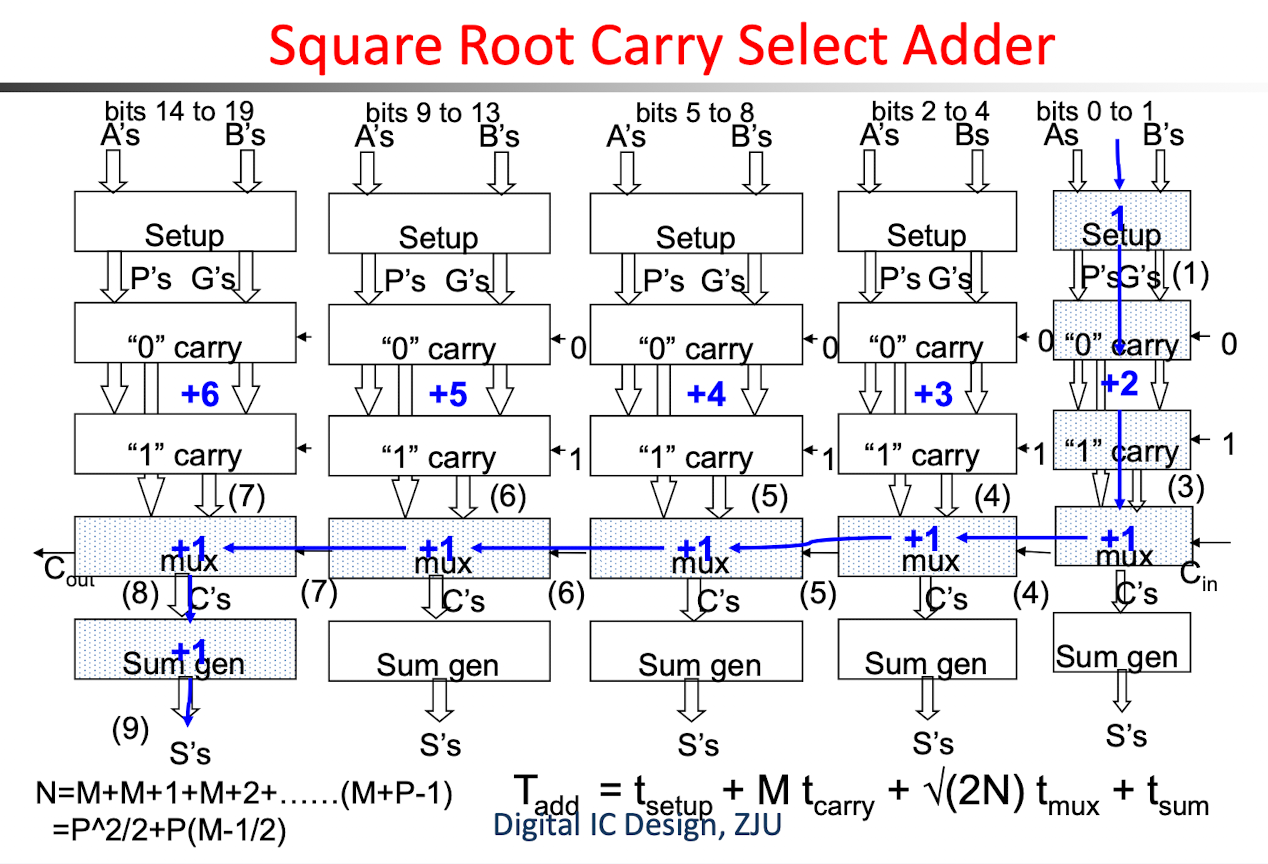

Square Root Carry Select Adder ｜平方根进位选择加法器

前面提到的是等分的block，如果block不等分，而是呈等差数列逐级递增+1的话，最终计算式子如下：

N=M+(M+1)+(M+2)+\cdots+(M+P-1) = \frac{P^2}{2}+P\left(M-\frac{1}{2}\right)

后面一项在N很大的时候可以忽略

N= \frac{P^2}{2}

延迟就变成了

T_{add}=t_{setup}+Mt_{carry}+Pt_{mux}+t_{sum}

当 $P$ 近似为 $\sqrt{2N}$ 时，延迟写成：

T_{add}=t_{setup}+Mt_{carry}+\sqrt{2N} t_{mux}+t_{sum}

因此叫做平方根进位选择加法器

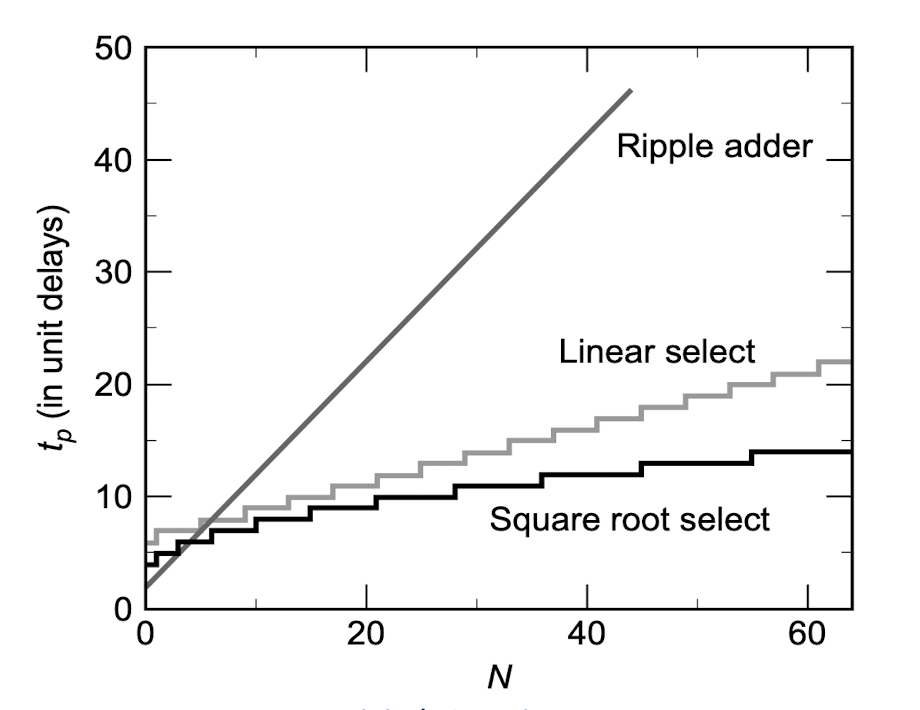

对比关键路径

这个就是把时间和N的关系画了一个图来对比一下，没啥好说的后面这俩性能比较好

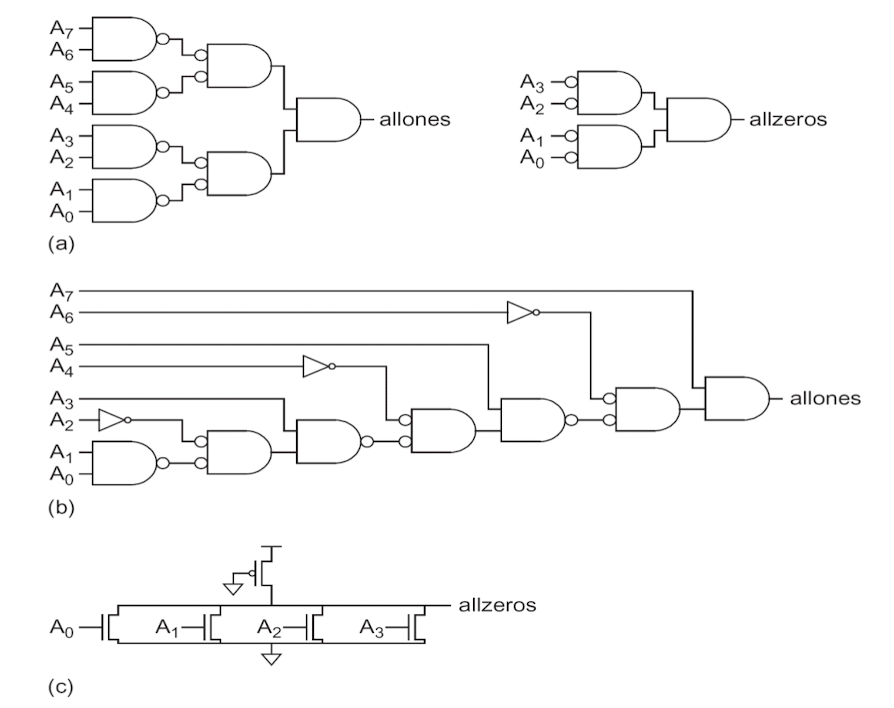

1’s & 0’s Detectors ｜全 1 / 全 0 检测器

功能：判断一个多 bit 信号是不是全 1 或全 0

比如 8-bit 输入： $A_7A_6A_5A_4A_3A_2A_1A_0$ ,只有当所有位都是 1 时，全 1 检测器输出才是 1：

大 fan-in 门不好做，直接做一个 8 输入 AND，晶体管串并联会很复杂，延迟和面积都不好。

所以课件给了几种实现方式：

balanced tree：平衡树结构，层数少，比较规整；
skewed chain：偏斜链式结构，适合某些输入更关键的情况；
transistor-level detector：直接用晶体管拉高/拉低节点，比如全 0 检测常可以做成 NOR 型结构。

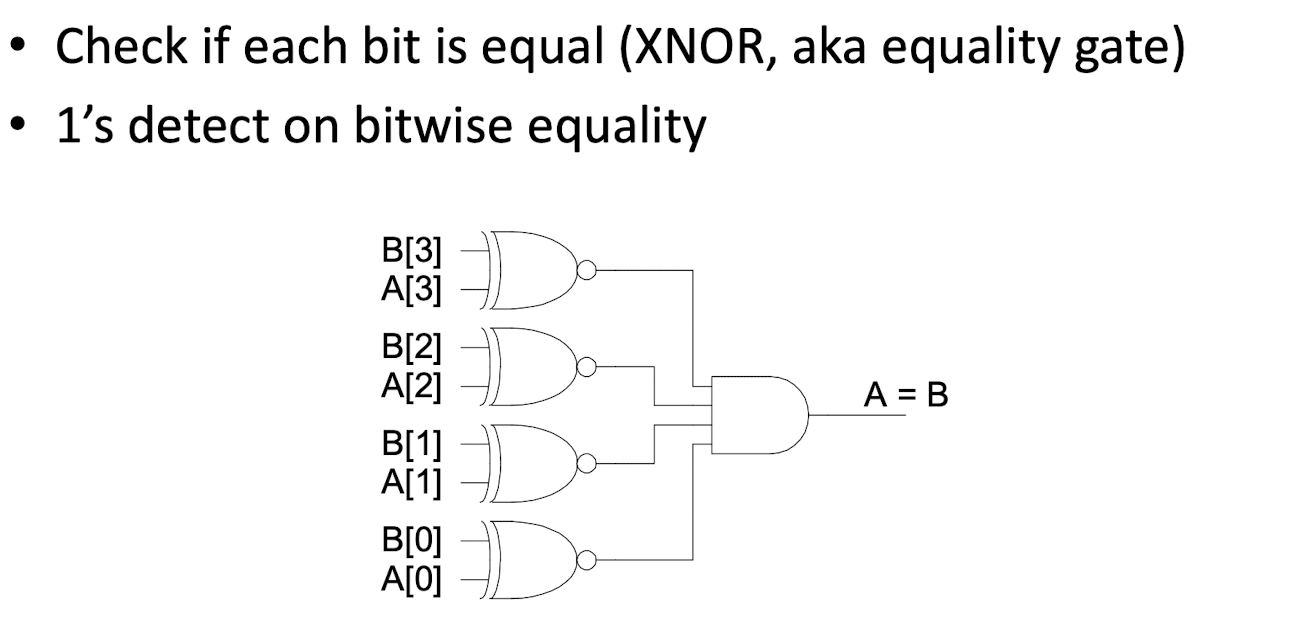

Equality Comparator ｜相等比较器

顾名思义。

有意思的一个点是——equality comparator 本质是bitwise XNOR +allones detector，即先采用异或非/同或逻辑，然后去判断这几个位是否全是1，如果不全是1，就说明不相等，那实际上就是全 1 检测器

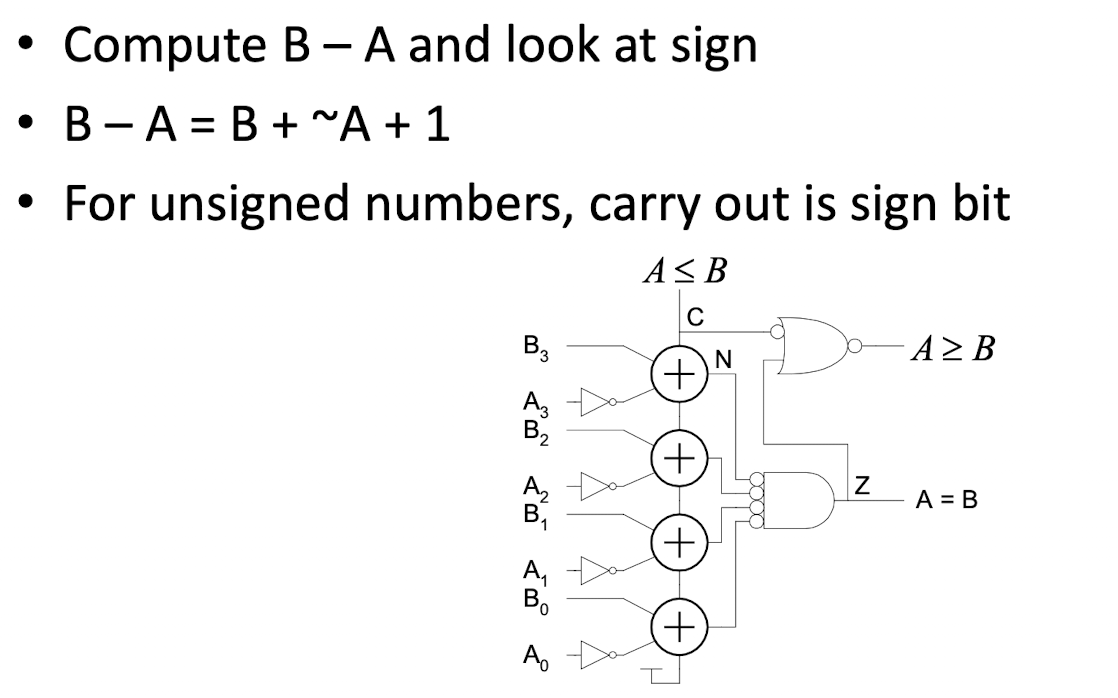

Magnitude Comparator ｜大小比较器

实际上是计算B-A 然后再看符号位和sum值来判断

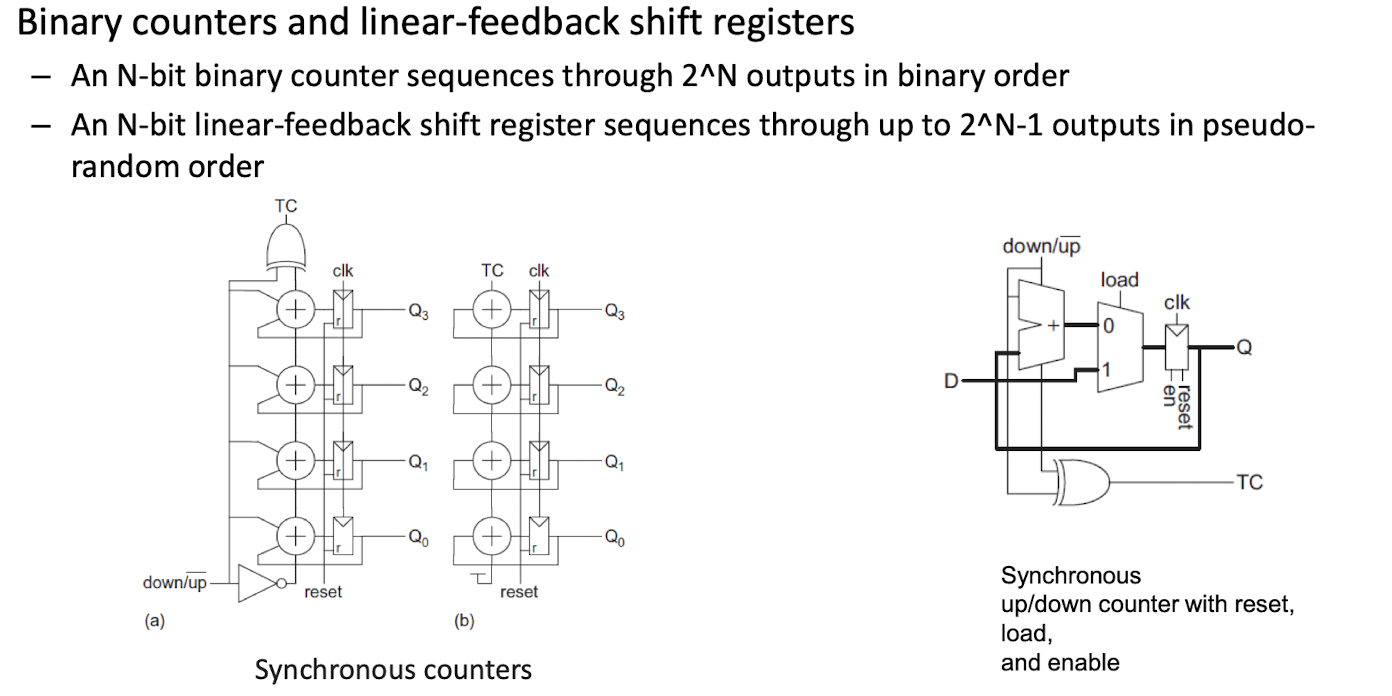

Counters ｜计数器

binary counter｜二进制计数器

N-bit binary counter 会按二进制顺序计数： $0000 \rightarrow 0001 \rightarrow 0010 \rightarrow 0011 \rightarrow \cdots$

一个 N-bit counter 有 $2^N$ 个状态（使用有限状态机来实现——数电内容，时序逻辑电路）

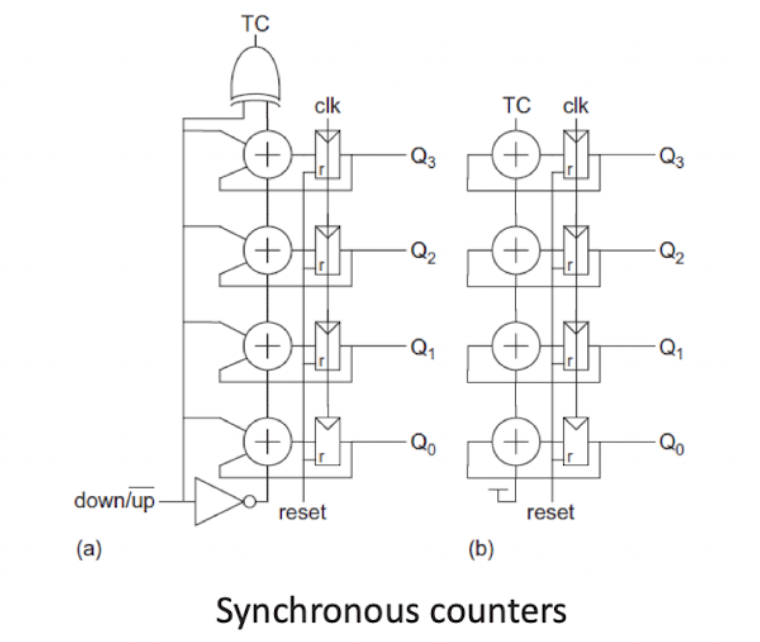

图里的 synchronous counter 是同步计数器，所有寄存器都由同一个 clock 触发，不是一位一位异步翻转。

TC 是 terminal count，终端计数信号；比如向上计数时：Q=1111，再加 1 就溢出回到 0000，这时可以产生 TC。

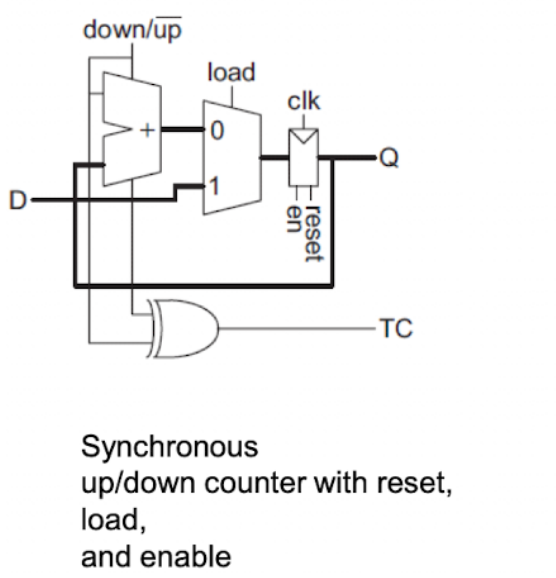

这张图是一个带功能选择的同步计数器：

up/down：控制加 1 还是减 1；
load：允许直接装载外部数据 (D)；
reset：复位；
enable：允许计数；
TC：终端计数输出。

LFSR linear-feedback shift register ｜线性反馈移位寄存器

LFSR，linear-feedback shift register，线性反馈移位寄存器 也是一个 N-bit 寄存器，但它不是简单加 1，而是：每个时钟把寄存器整体移位，然后把某几位 XOR 的结果反馈到最高位或最低位。

N 位 LFSR 最多可以遍历除全 0 外的所有 $2^N-1$ 个状态，但顺序不是正常二进制递增，而是看起来像随机的伪随机顺序。

Multiplier ｜乘法器设计

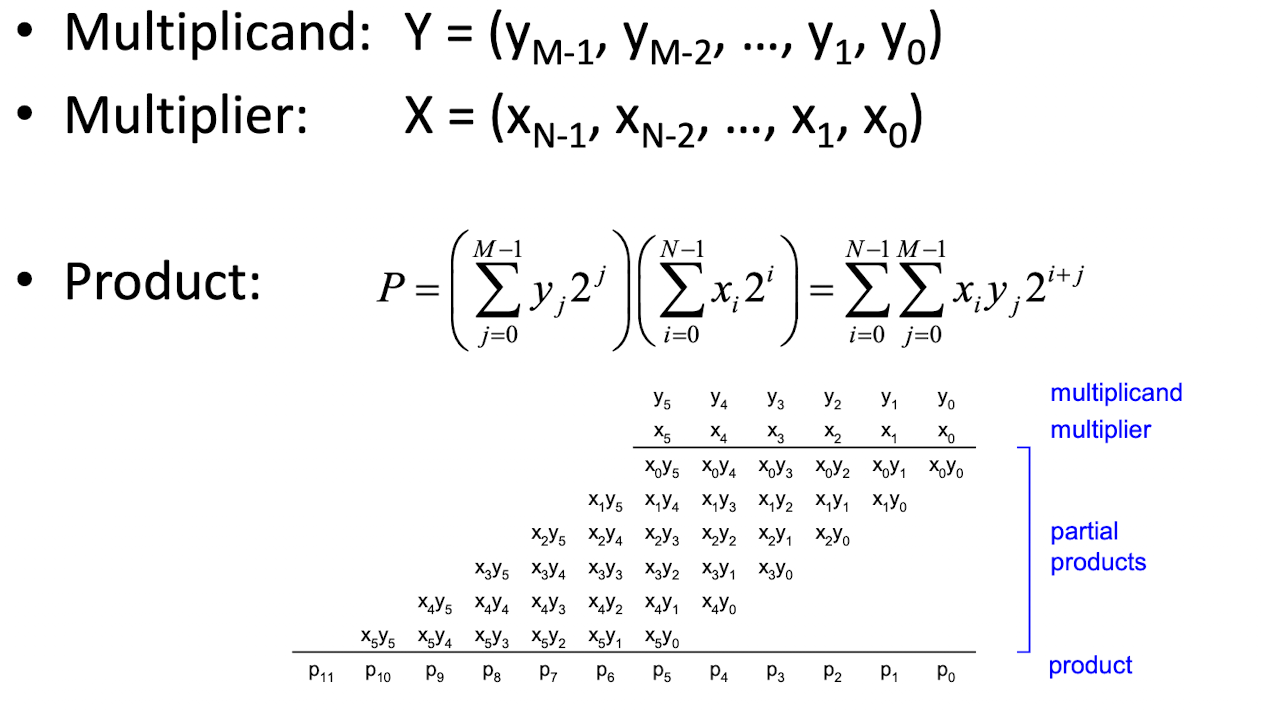

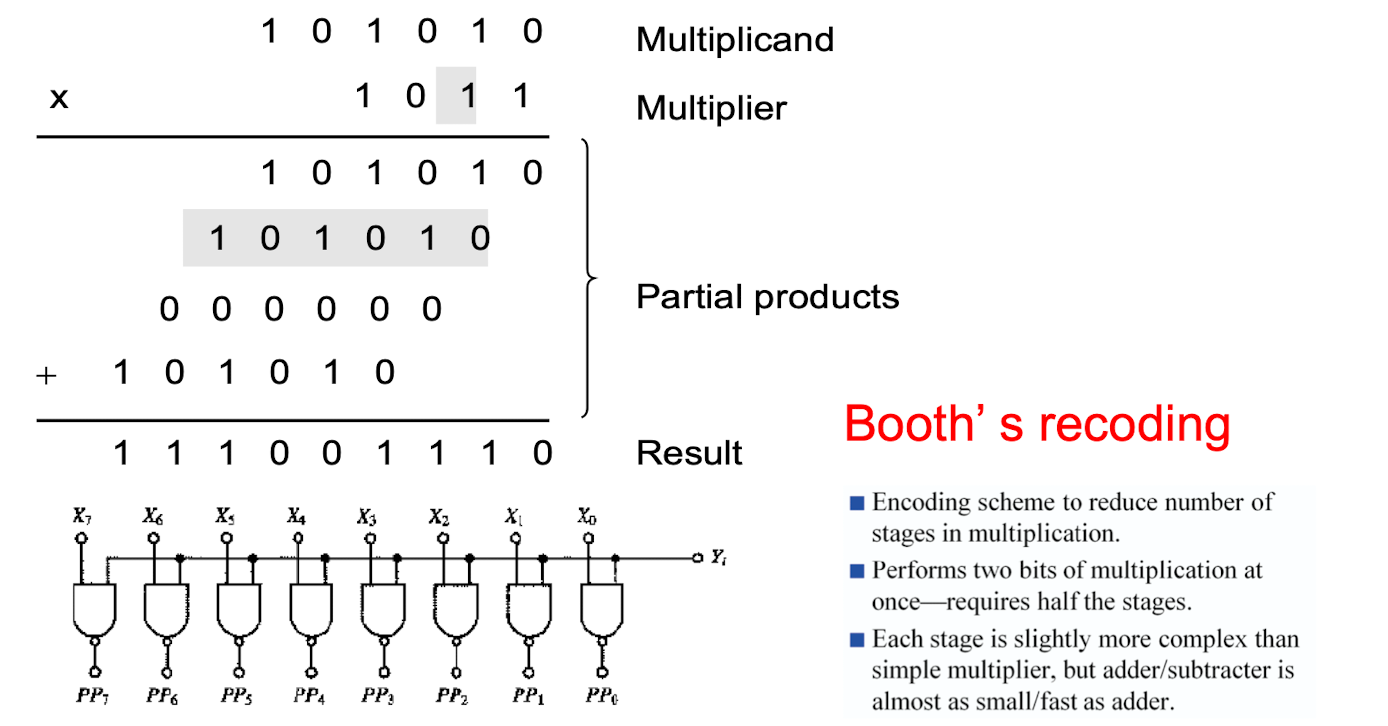

The Binary Multiplication ｜二进制乘法

二进制数的按位展开设 $X$ 是 $M$ 位二进制数， $Y$ 是 $N$ 位二进制数，则：
$X=\sum_{i=0}^{M-1}X_i2^i$ ， $Y=\sum_{j=0}^{N-1}Y_j2^j$ 。
其中， $X_i$ 和 $Y_j$ 都是单个 bit，只能取 $0$ 或 $1$ 。
乘法的数学展开乘积为 $Z=X\times Y$ 。
把 $X$ 和 $Y$ 的按位展开代入： $Z=\left(\sum_{i=0}^{M-1}X_i2^i\right)\left(\sum_{j=0}^{N-1}Y_j2^j\right)$

根据乘法分配律展开：

$Z=\sum_{i=0}^{M-1}\sum_{j=0}^{N-1}X_iY_j2^{i+j}$ 。

这个式子说明：二进制乘法可以分解成很多个 $X_iY_j$ 的部分积相加。

Partial Product：部分积每一个 $X_iY_j$ 叫做一个 partial product，部分积。
因为 $X_i$ 和 $Y_j$ 都是二进制位，所以 $X_iY_j$ 在硬件中可以直接用 AND 门 生成。
也就是： $P_{ij}=X_iY_j=X_i\land Y_j$

由于 $2^i\cdot2^j=2^{i+j}$ ，所以部分积 $X_iY_j$ 的权重是 $2^{i+j}$ 。因此， $X_iY_j$ 应该放在第 $i+j$ 列

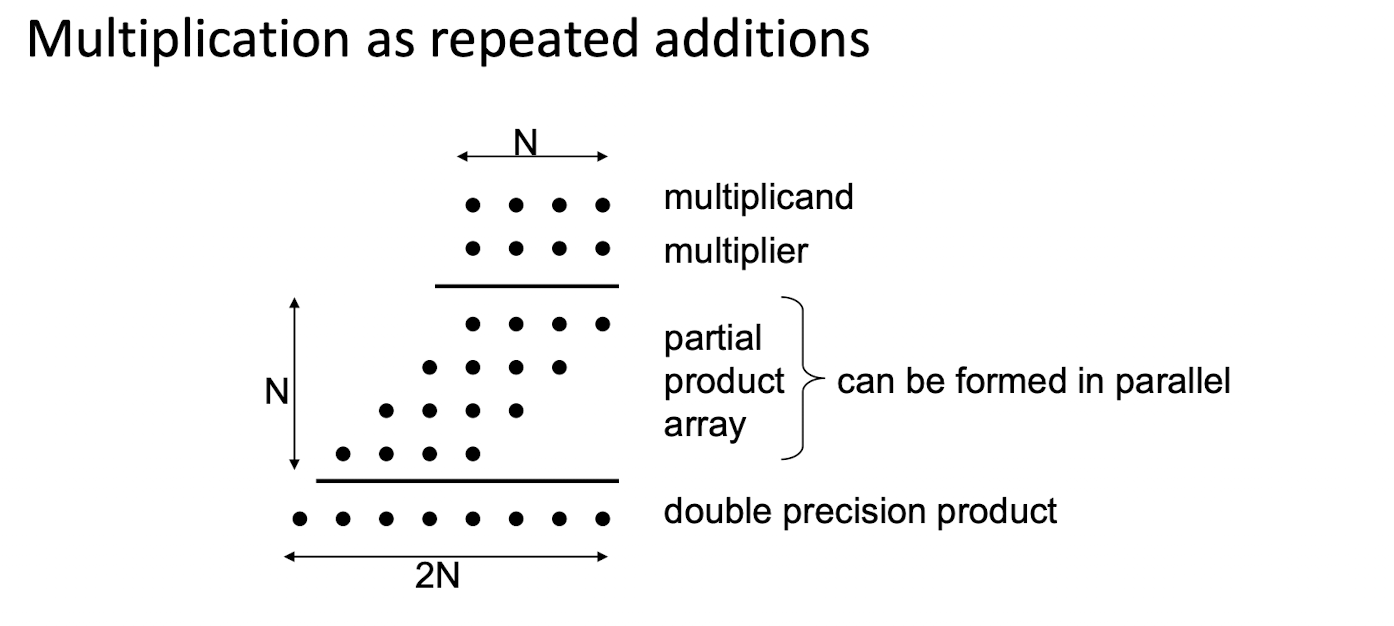

二进制乘法本质上就是：根据乘数的每一位，决定是否加入一行被乘数，并把这一行左移对应位数。

如果某一位 $Y_j=1$ ，就加入一行左移 $j$ 位的 $X$ ；如果 $Y_j=0$ ，这一行就是全 $0$

所以乘法可以看成很多行 partial product 的加法

实际上部分积的生成也是很简单——只需要做与运算就可以了

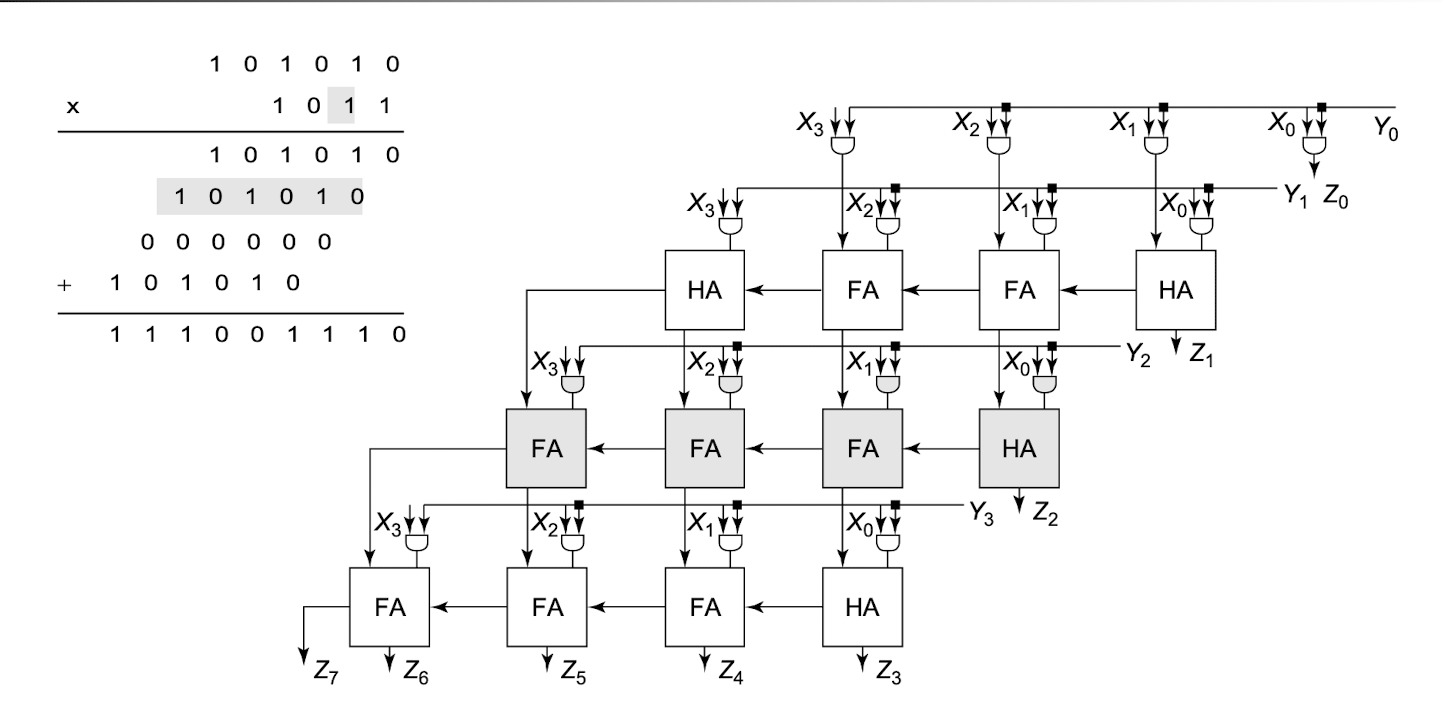

The Array Multiplier ｜乘法器阵列

全加器与半加器的应用

实际上每一行的第一个都会用半加器HA，因为不需要进位；

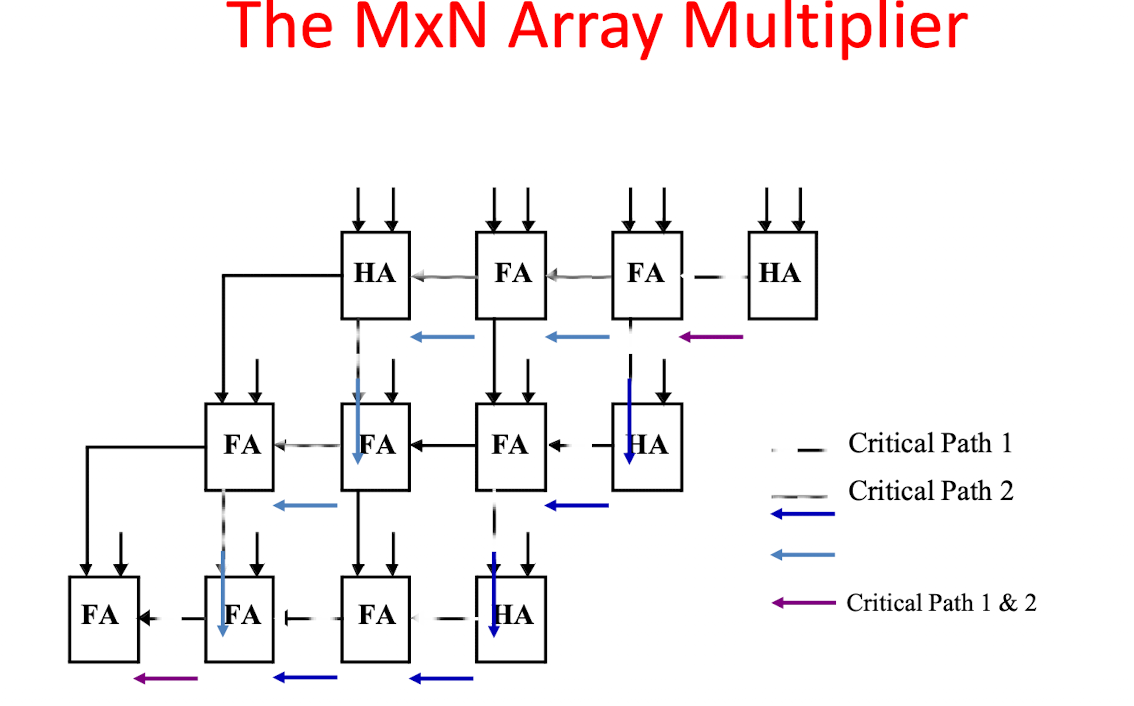

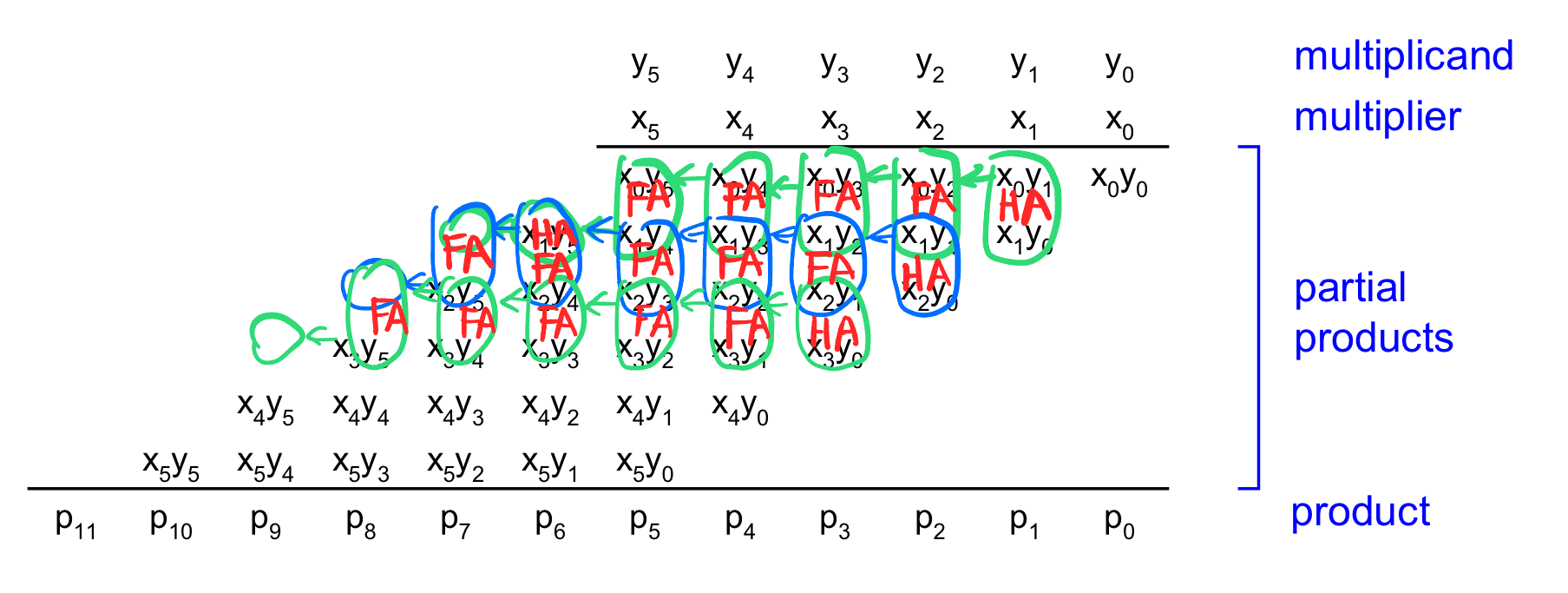

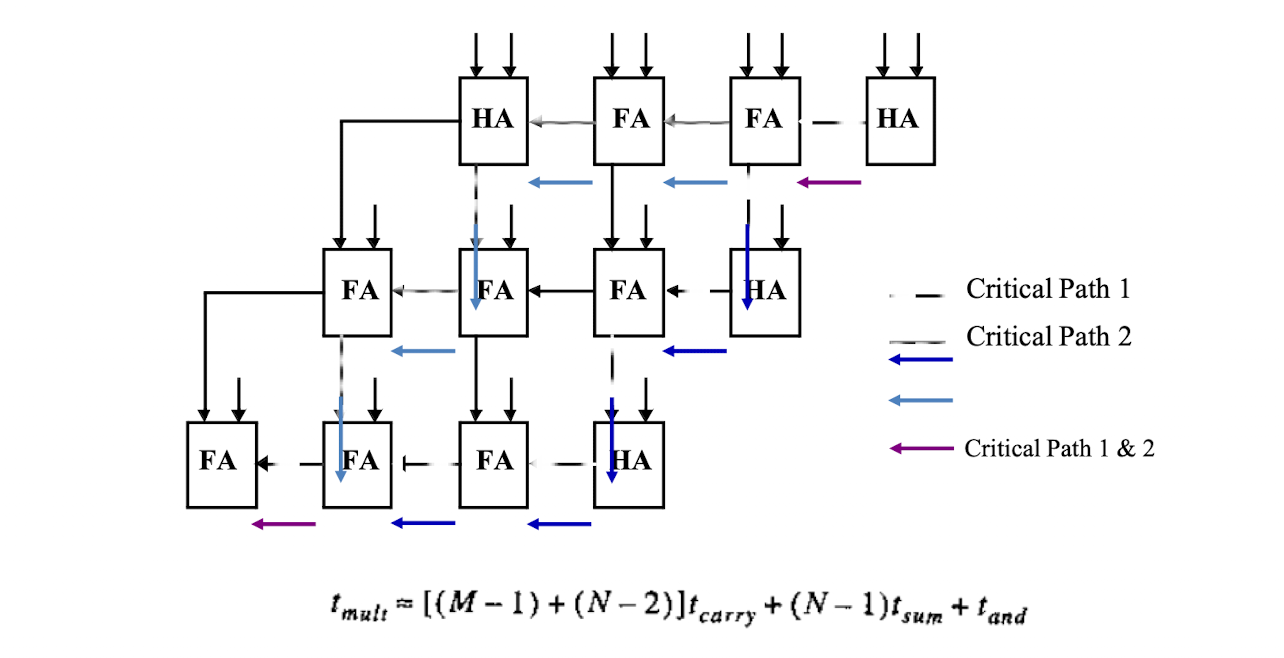

Critical Path ｜关键路径

对于一个MxN的阵列乘法器，关键路径（上图是4*4）

t_{mult}=\left[(M-1)+(N-2)\right]t_{carry}+(N-1)t_{sum}+t_{and}

其中：

$t_{and}$ ：生成部分积 $X_iY_j$ 的 AND 门延迟；
$t_{carry}$ $t_{c a r r y}$ ：FA / HA 的 carry 输出延迟
- 关键路径信号进入某个 HA / FA 之后，从该输入传播到这个 HA / FA 的 carry 输出的延迟；
$t_{sum}$ $t_{s u m}$ ：FA / HA 的 sum 输出延迟；
- 关键路径信号进入某个 HA / FA 之后，从该输入传播到这个 HA / FA 的 sum 输出的延迟；
$M$ ：被乘数位数；
$N$ ：乘数位数。

提醒

关键路径分析

关键路径从某个 partial product 开始，先经过一个 AND 门 $t_{and}$ ，然后信号在阵列里传播，信号会经过很多 FA / HA，"横向"走是 $t_{carry}$ , "竖向"走是 $t_{sum}$ ;

其实无论走哪一条路径，都是竖向走N-1个加法器，即 $(N-1)t_{sum}$ ；同时对于横向方向，都是走(M+N-1) -1 -1 = (M+N-3)个carry，即 $\left[(M-1)+(N-2)\right]t_{carry}$

这里的解释是这样的：
对于横向方向，总长度实际上就是M+N-1，即输出位宽是M+N-1，那么横向之间的间隔就有(输出位宽-1)=N+M-2个宽度，然后实际上我们只关系最后一位的sum结果，因此最后一个加法器它的carry时间就不计算在内了，所以再减一，结果就是 $(M + N - 3)t_{carry}$

因此最终计算得出 $t_{mult}=\left[(M-1)+(N-2)\right]t_{carry}+(N-1)t_{sum}+t_{and}$

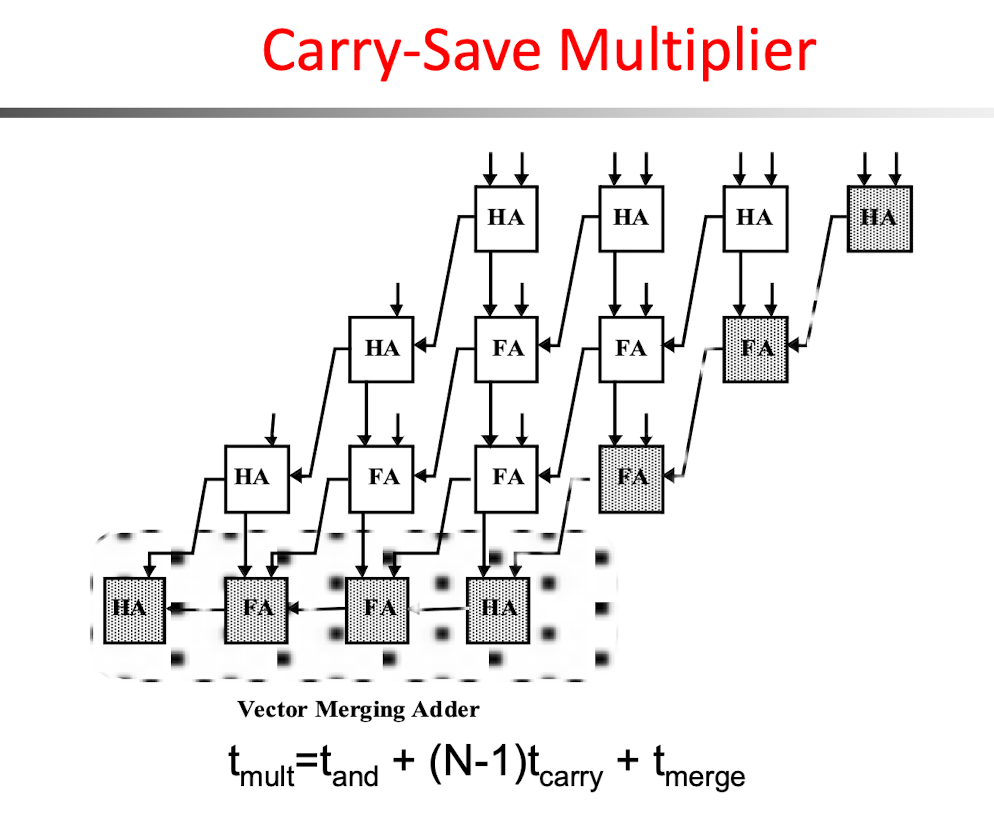

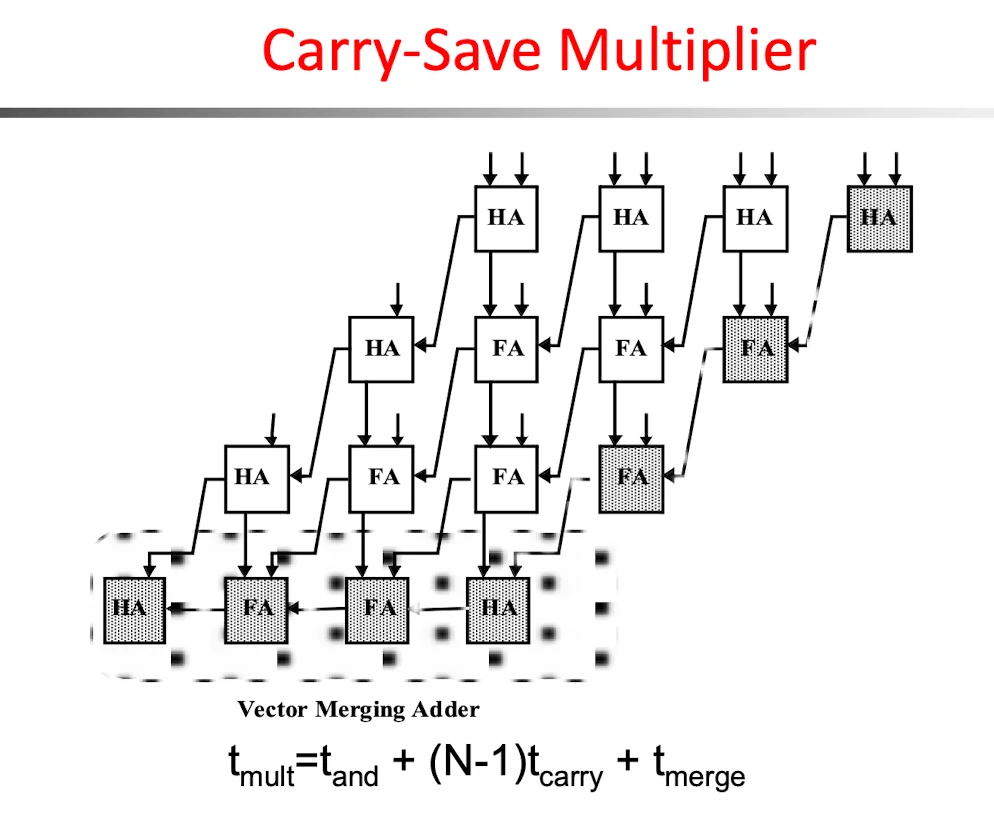

Carry-Save Multiplier ｜进位保存乘法器

普通 array multiplier 里，每一行加法器内部 carry 会横向 ripple： $carry→carry→...$ ,所以延迟里会出现很多横向 carry delay 和竖向 sum delay;

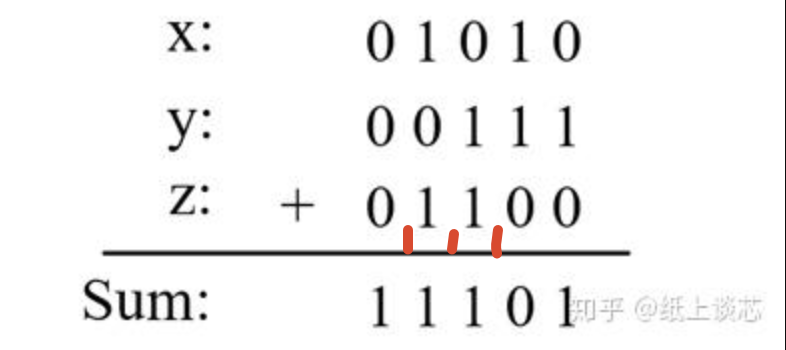

Carry-save multiplier 的核心思想是中间累加 partial products 时，不把 carry 立刻横向传播完，每个 FA 做好sum和carry的输出之后，作为一个“carry vector”的一部分保存下来，送到下一层/下一列去处理进位

（左右对比）

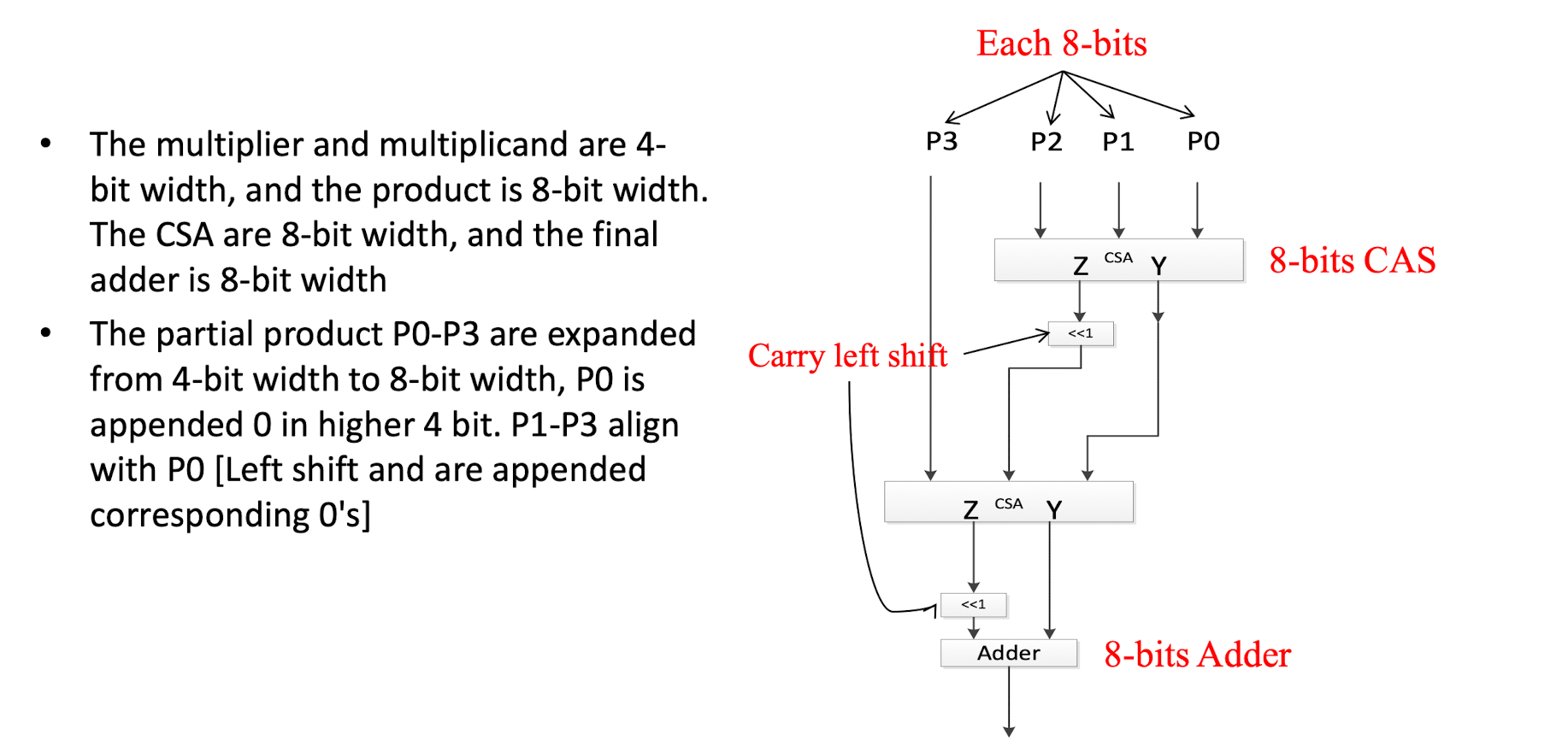

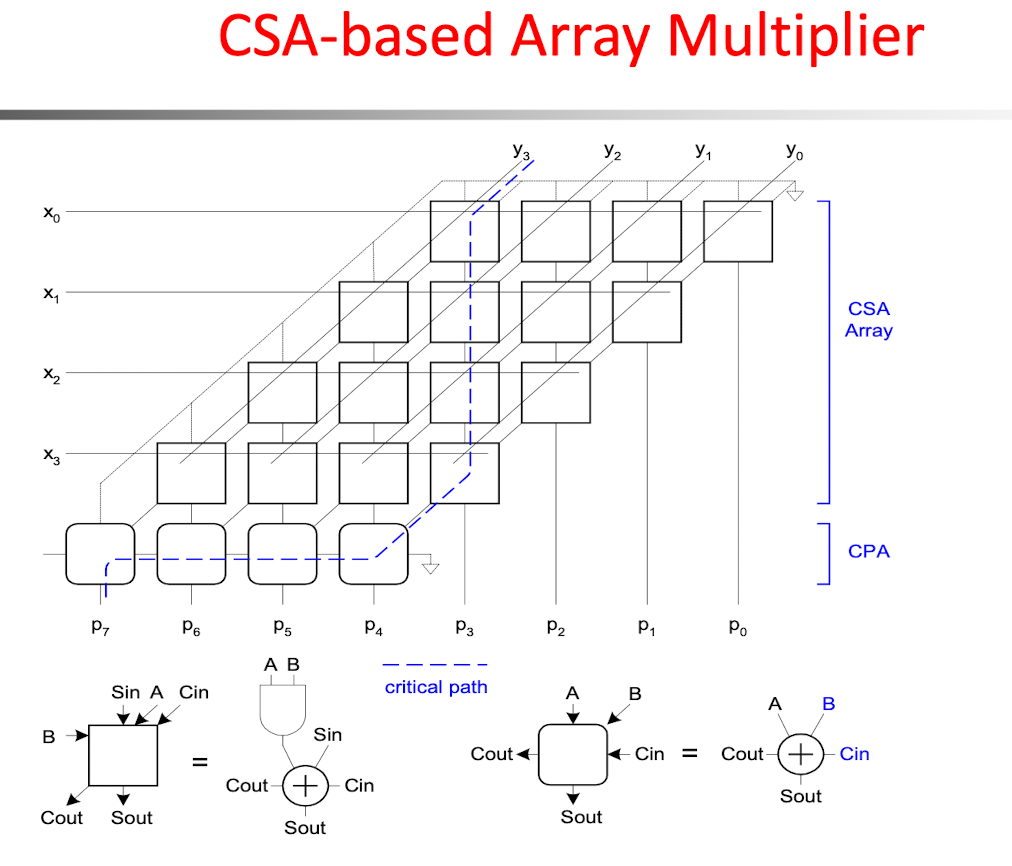

CSA-based Array Multiplier ｜基于保留进位加法器的乘法器

这个小节是讲一种具体的实现方案，上面那个Carry-Save Multiplier是一个大类的乘法器结构

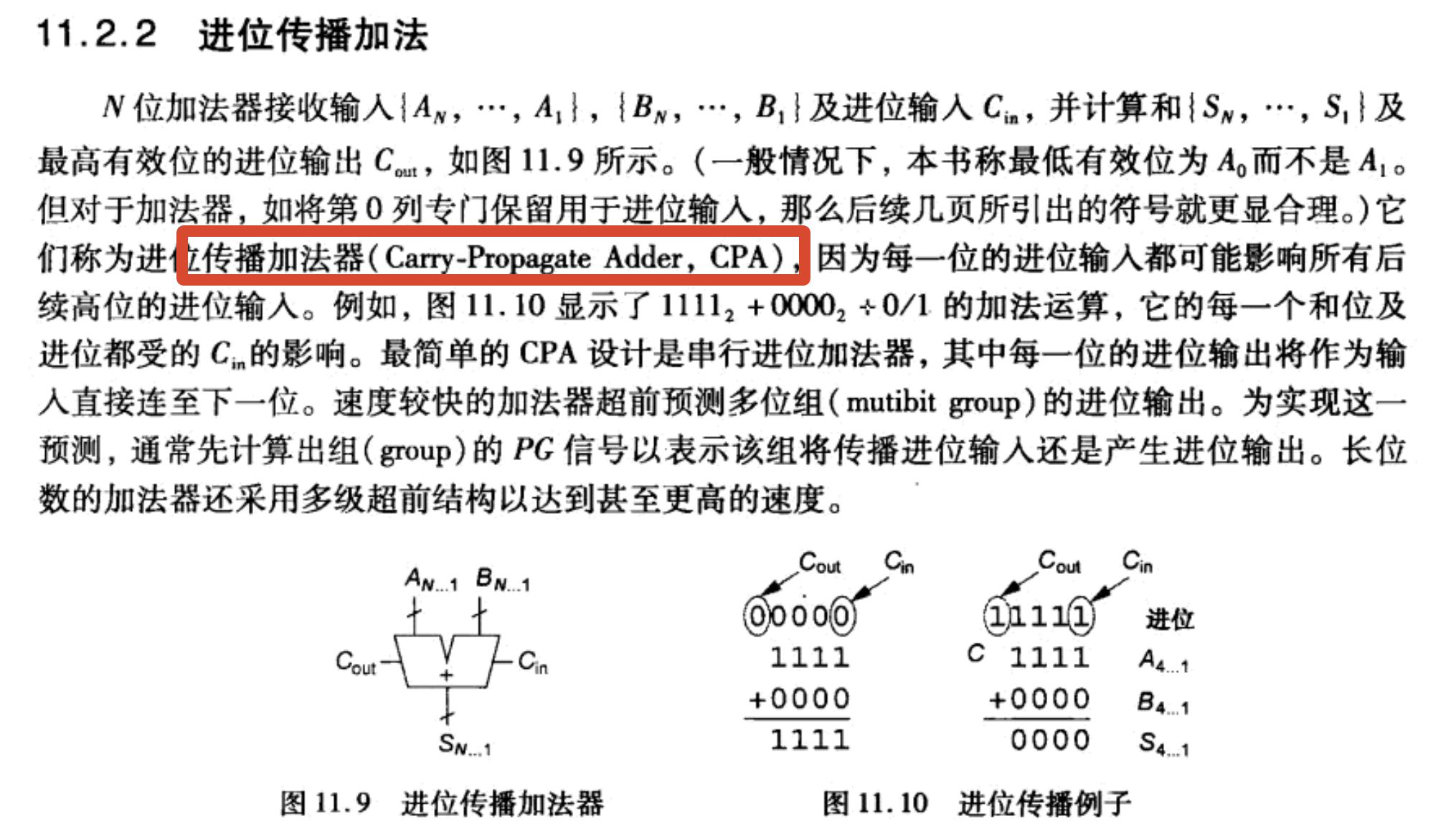

CPA指的是进位传播加法器，实际上就是前面的串行加法器的大类
CSA指的是Carry-Save Adder，注意不是前面的进位选择加法器

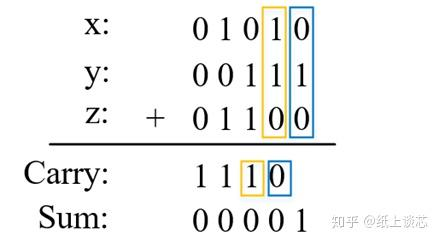

下图左就是CPA计算过程，每一次计算都会把进位考虑上；右就是CSA计算过程，每次先算出sum和进位然后再把进位和sum加起来 rnh is my(scy) good son
>

Critical Path
关键路径这里就是最多累加的地方当然是x0y3 + x1y2 + x2y1 + x3y0这个累加是最长的路径然后再加上CPA计算的时间，就是关键路径延迟了
这里假设 $t_{sum}>t_{carry}$

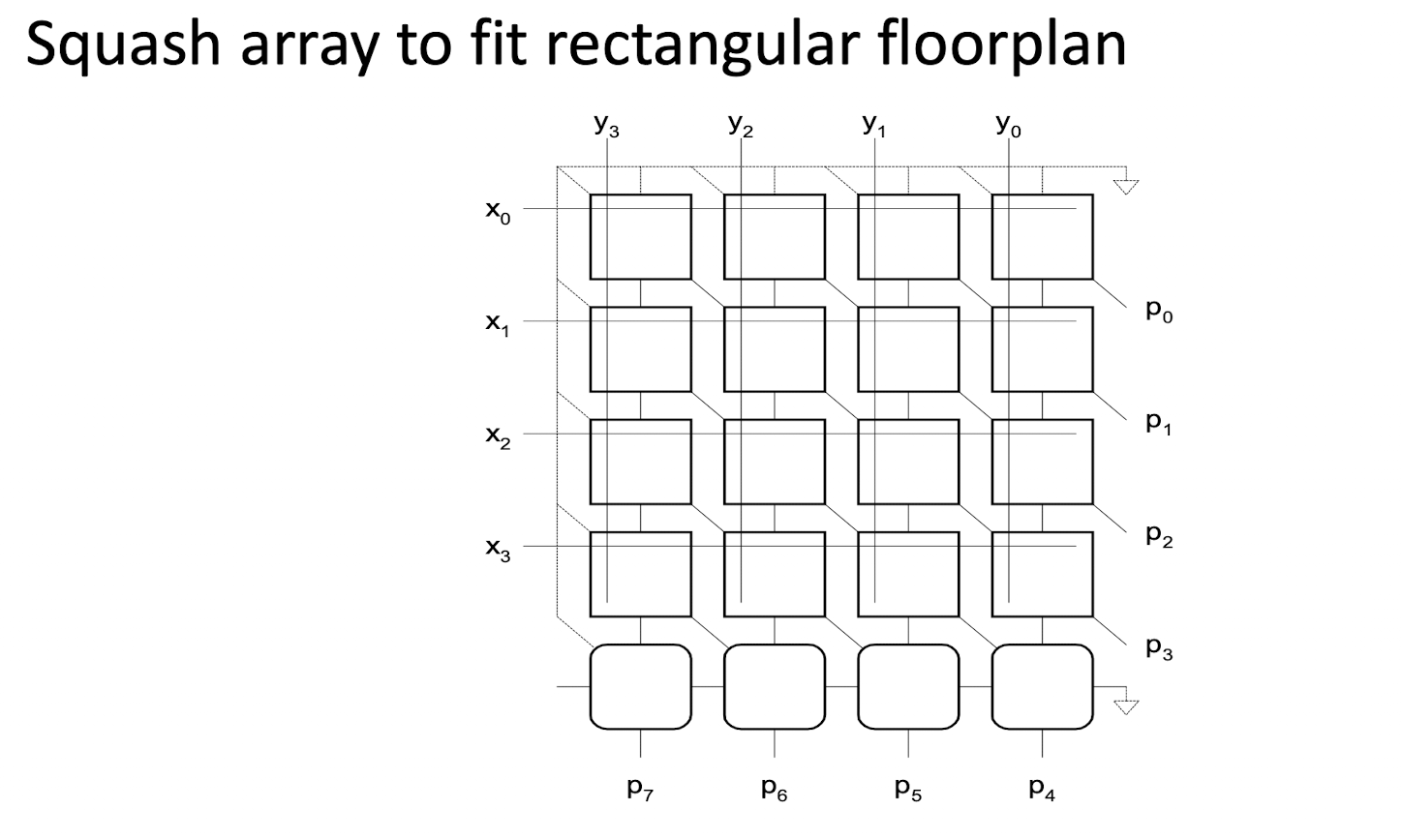

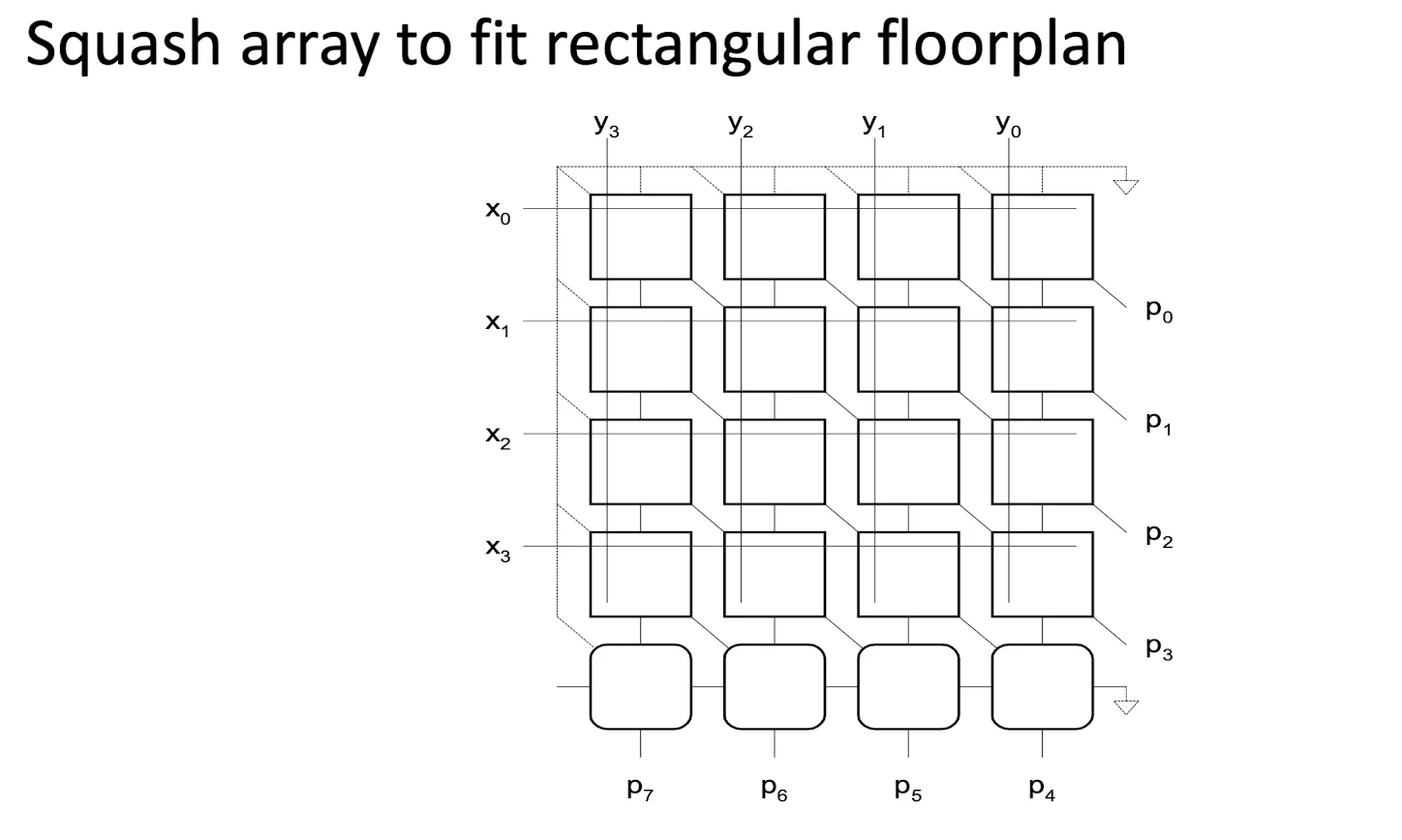

Rectangular Array
把斜着的CSA-based Array Multiplier阵列“压扁 / 拉正”，排成一个规整的矩形，方便芯片版图实现

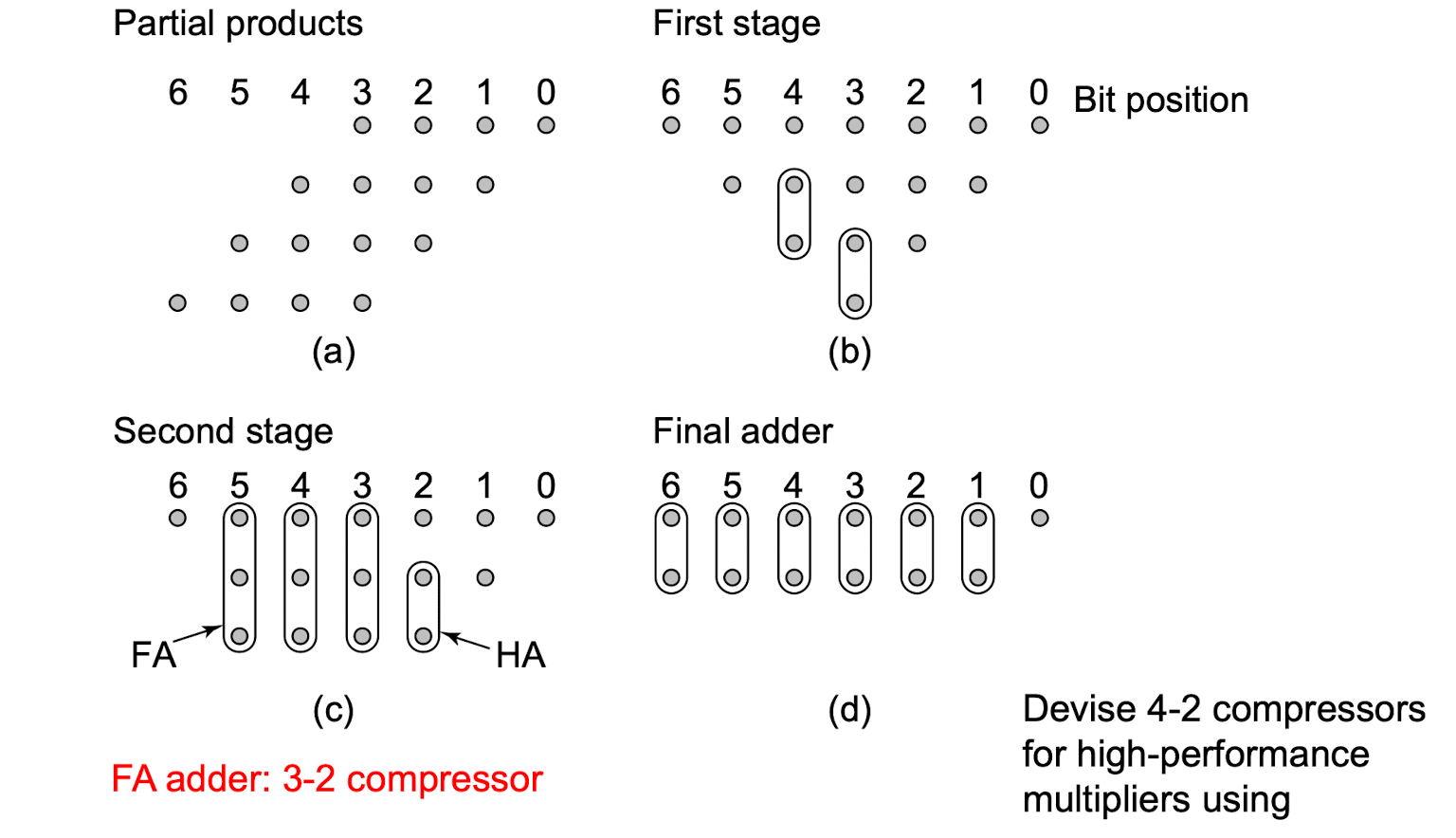

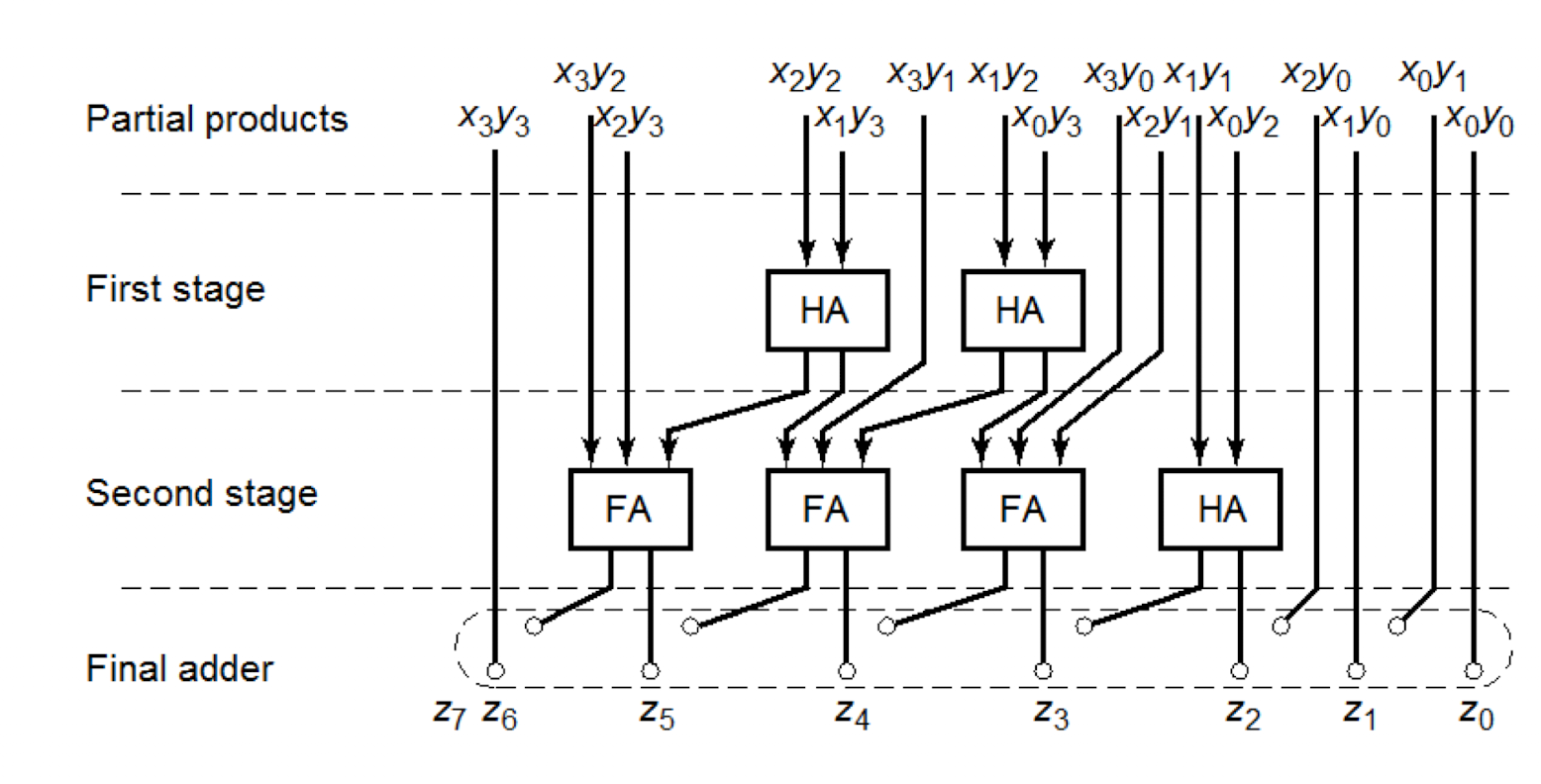

Wallace-Tree Multiplier

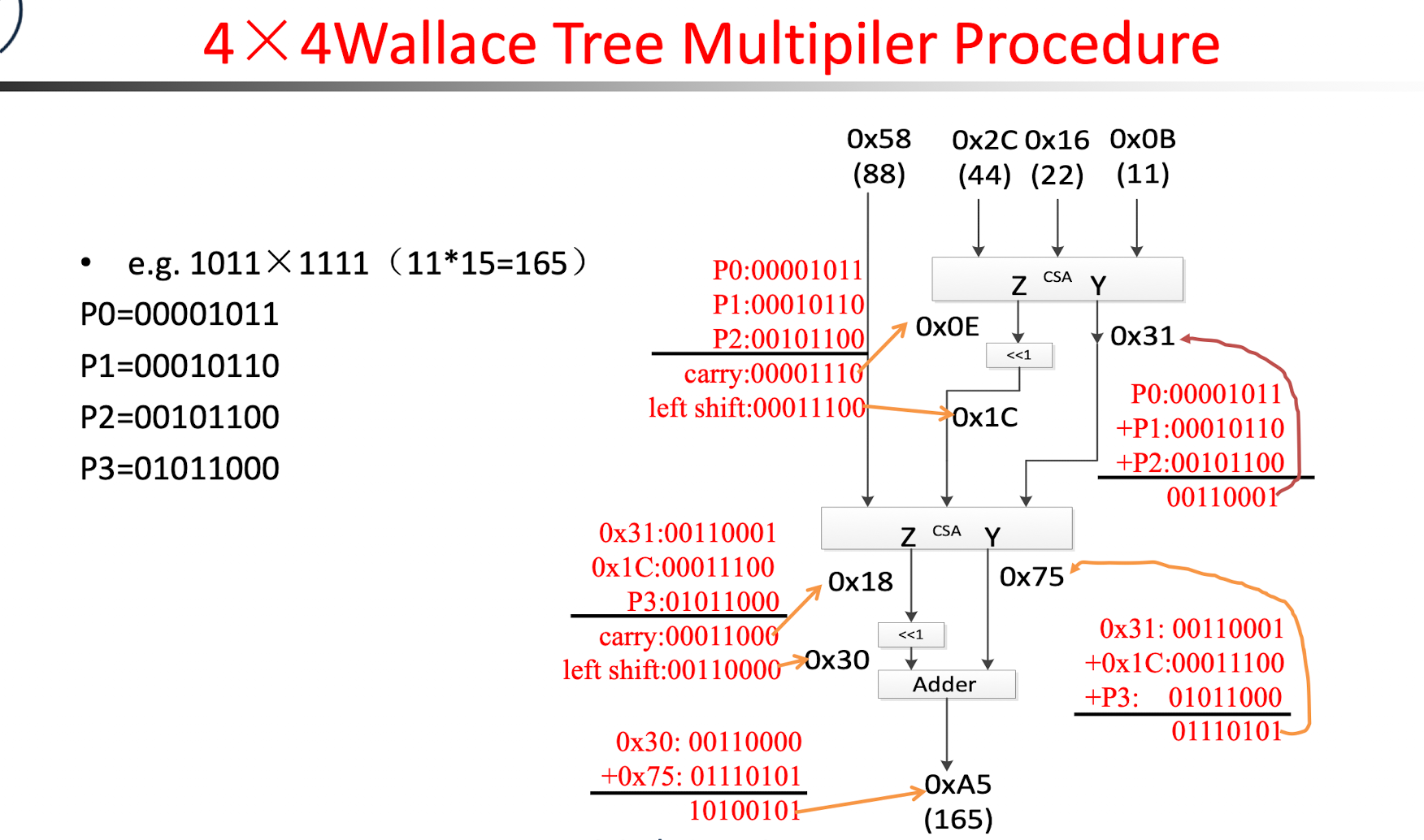

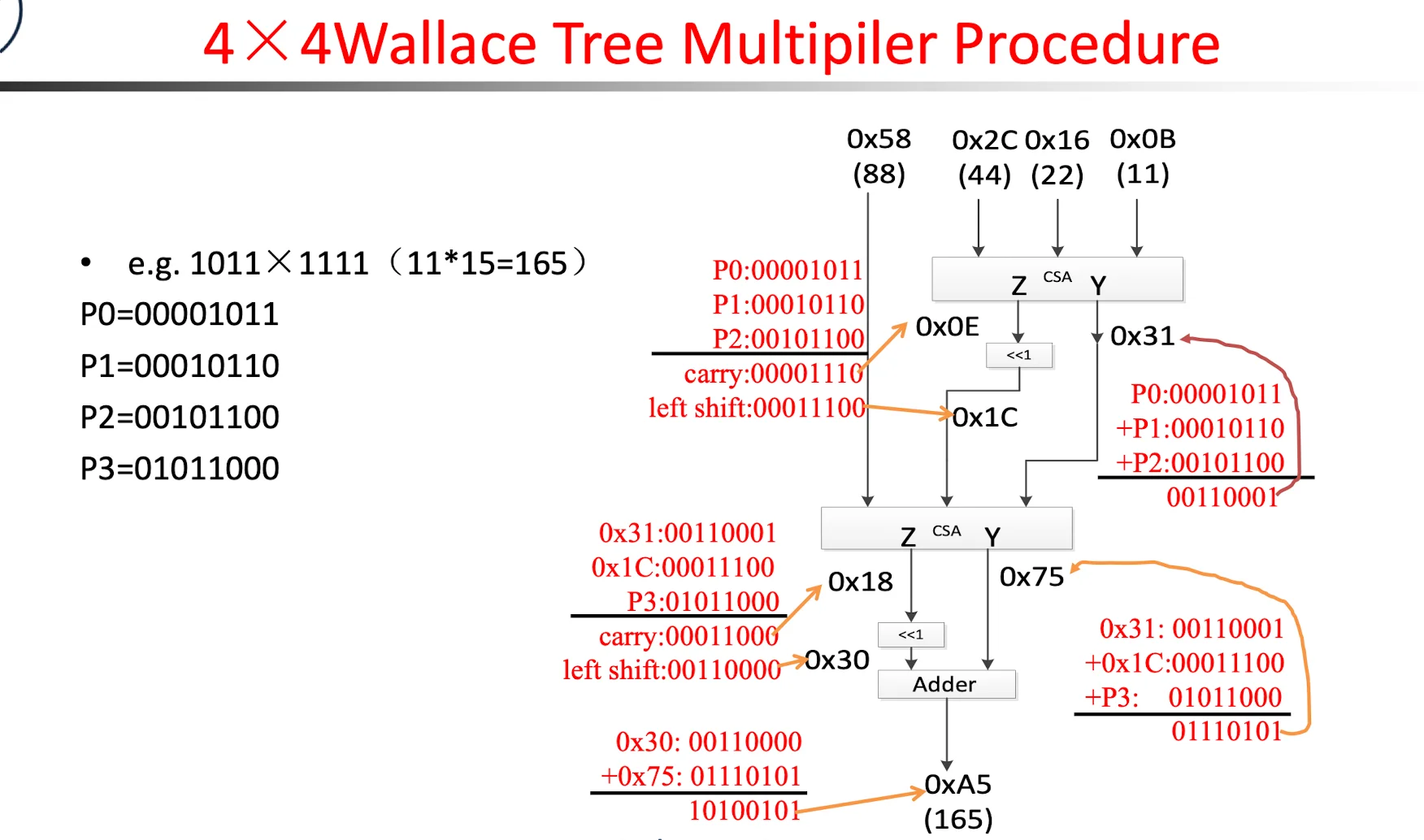

这个其实就是作业的那个题，对于4x4的乘法阵列，定制一个Wallace-Tree Multiplier ，如右图所示

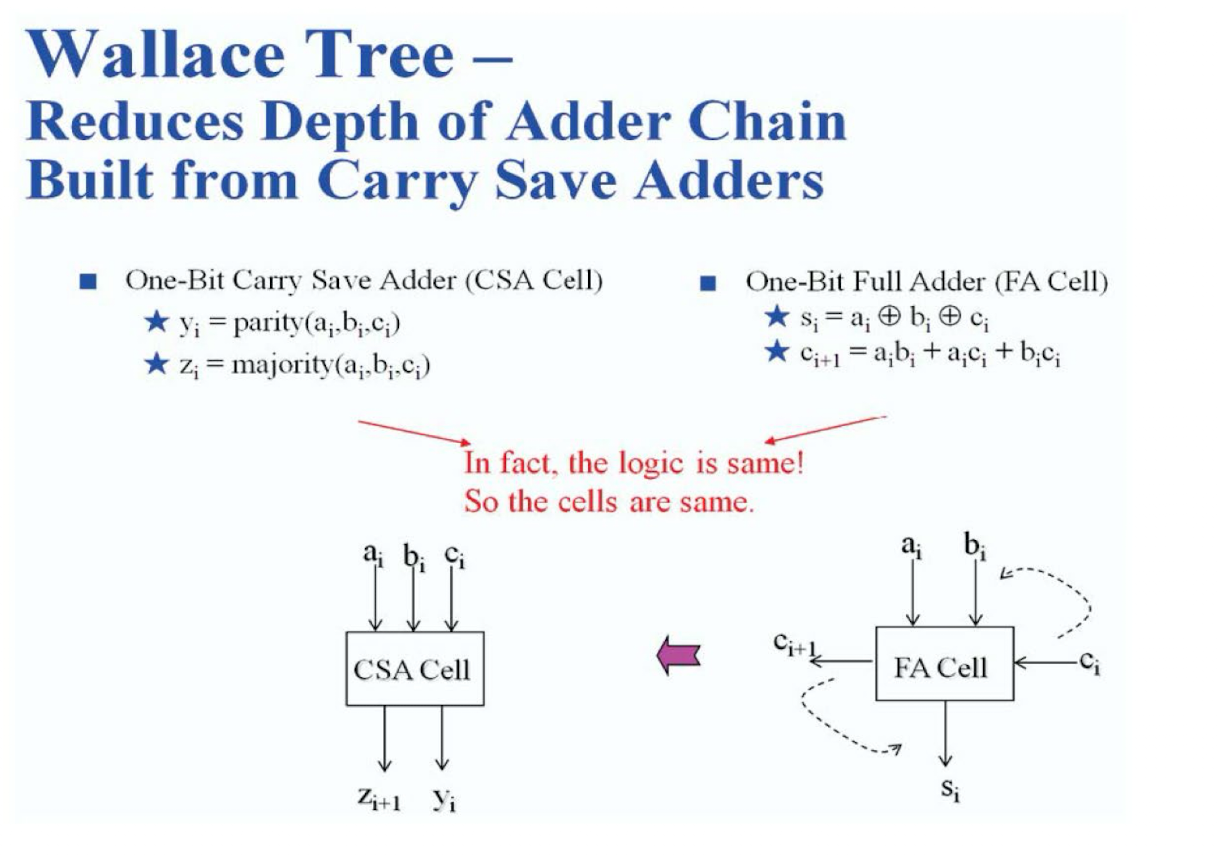

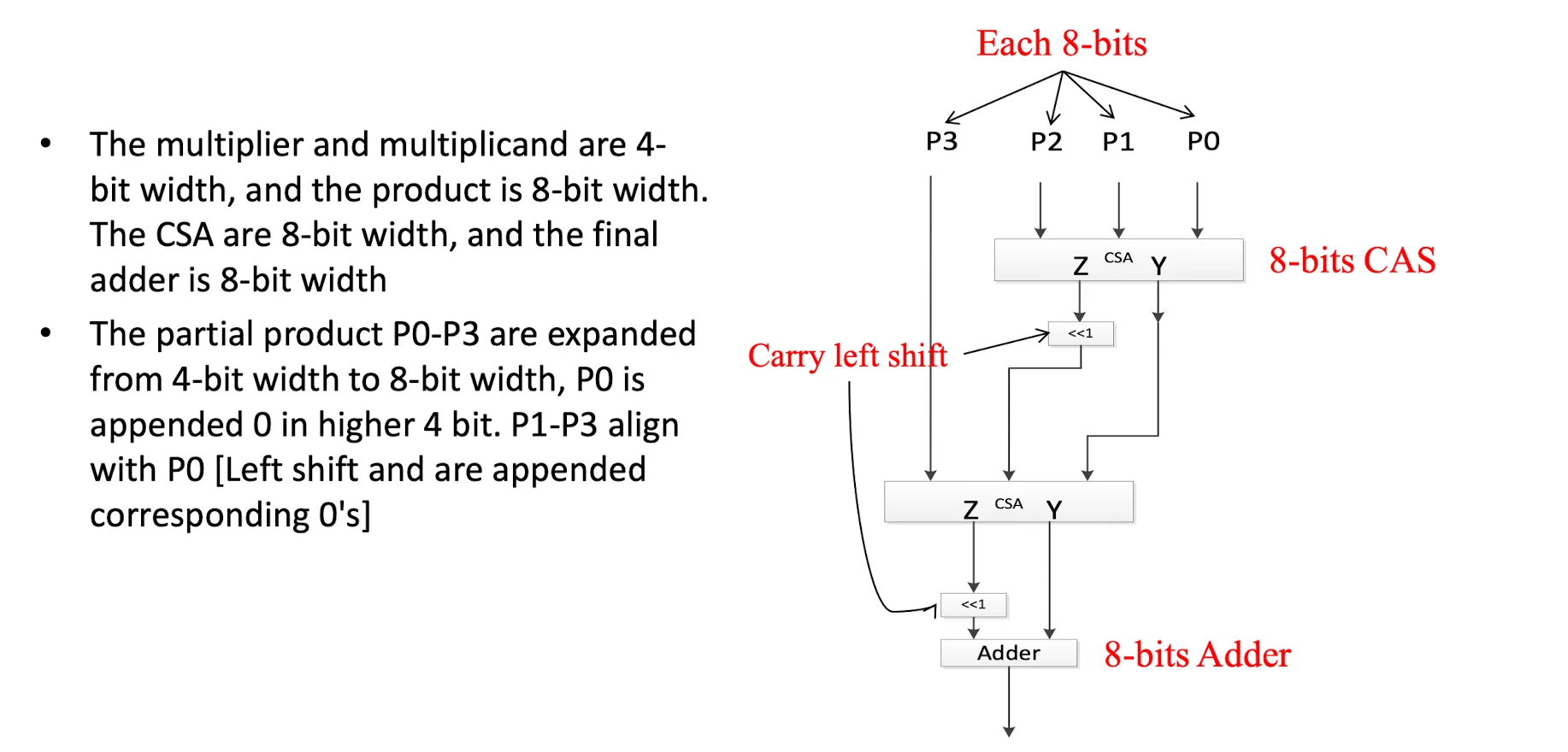

Build From CSA-Based Multipler
事实上Wallace-Tree Multiplier 就是一种CSA based 的阵列乘法器，因为全加器就是一种CSA加法器

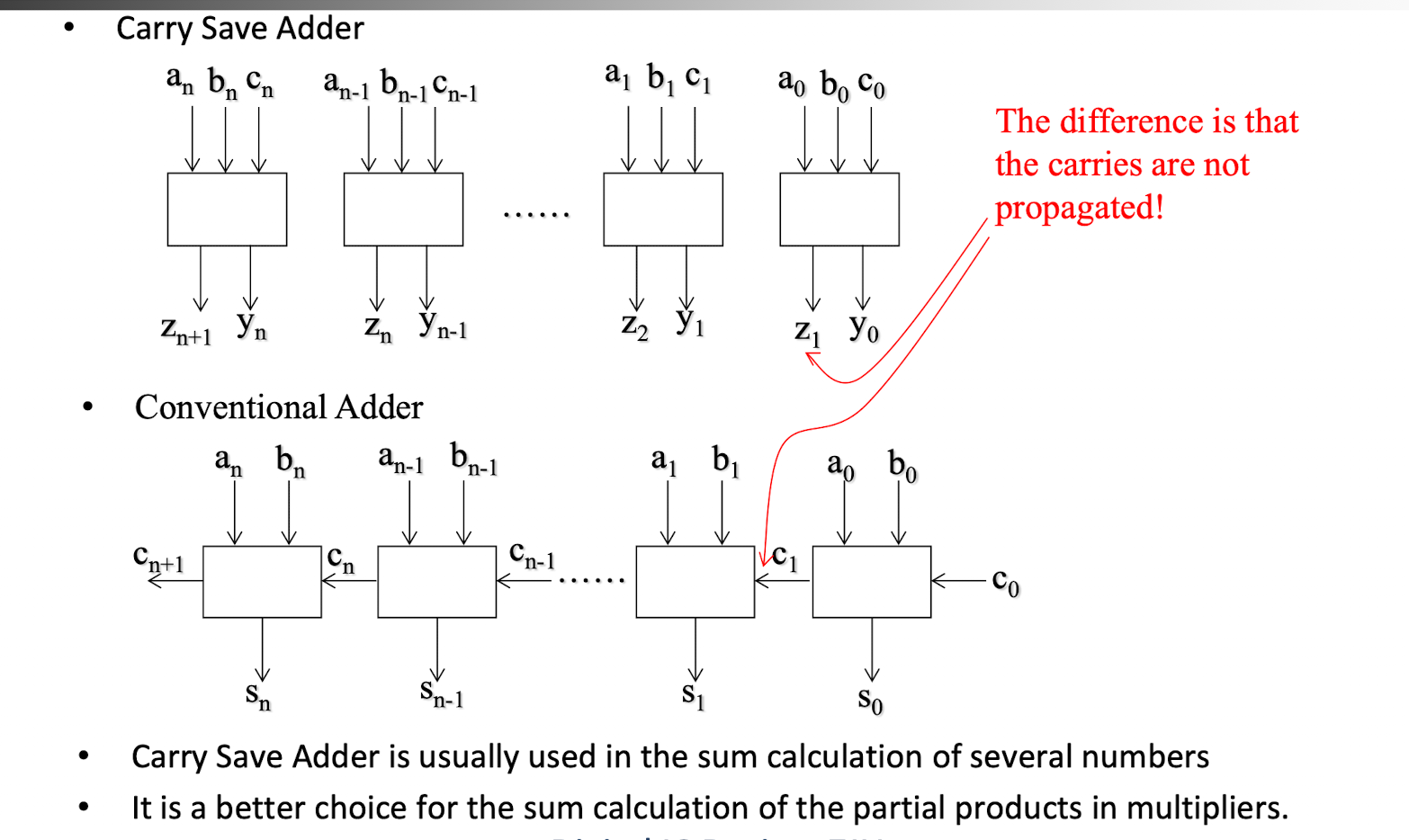

CSA vs conventional Adder
实际上也没什么区别只是说全加器的进位在CSA这里也是作为输出，而不是作为下一级全加器的输入

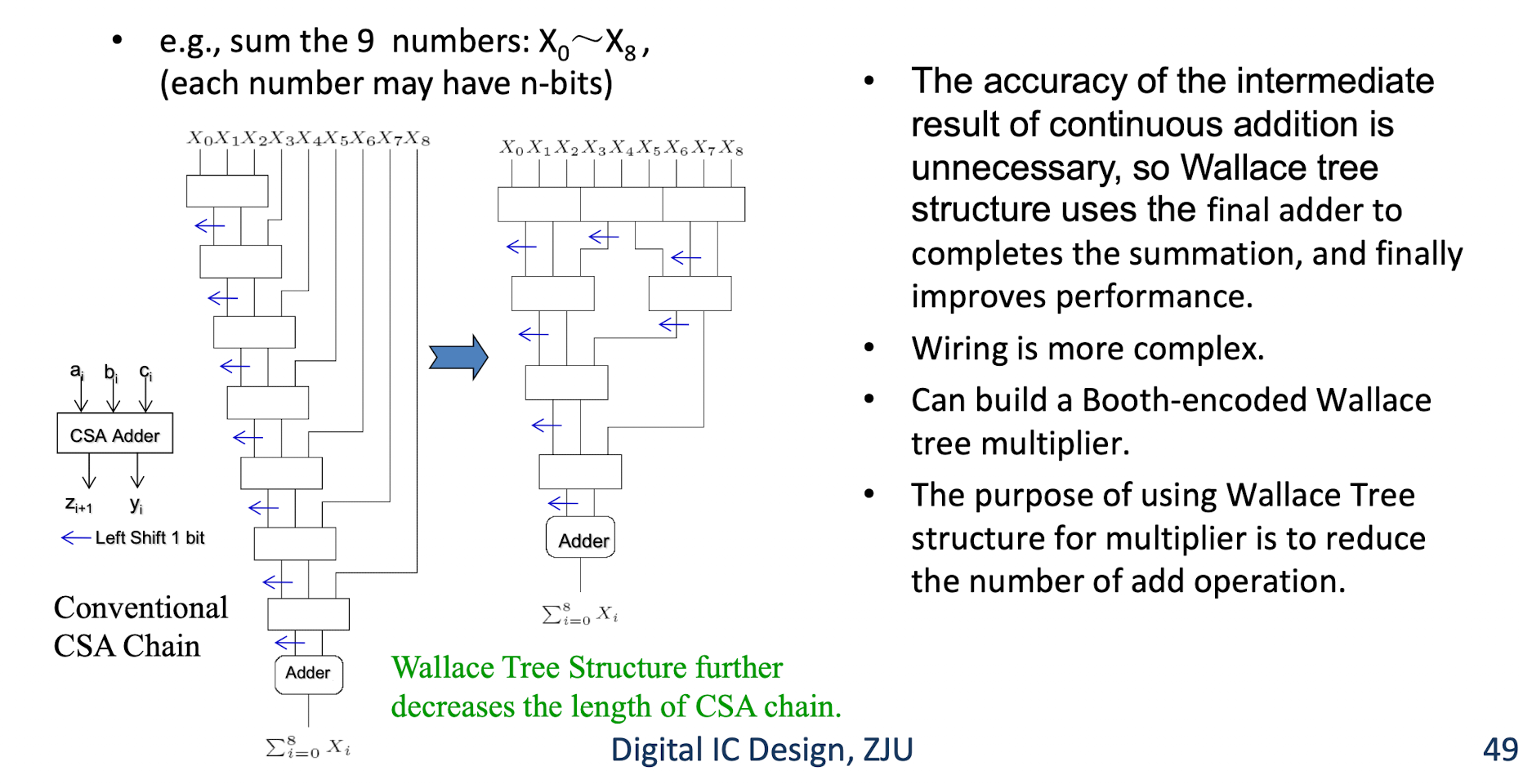

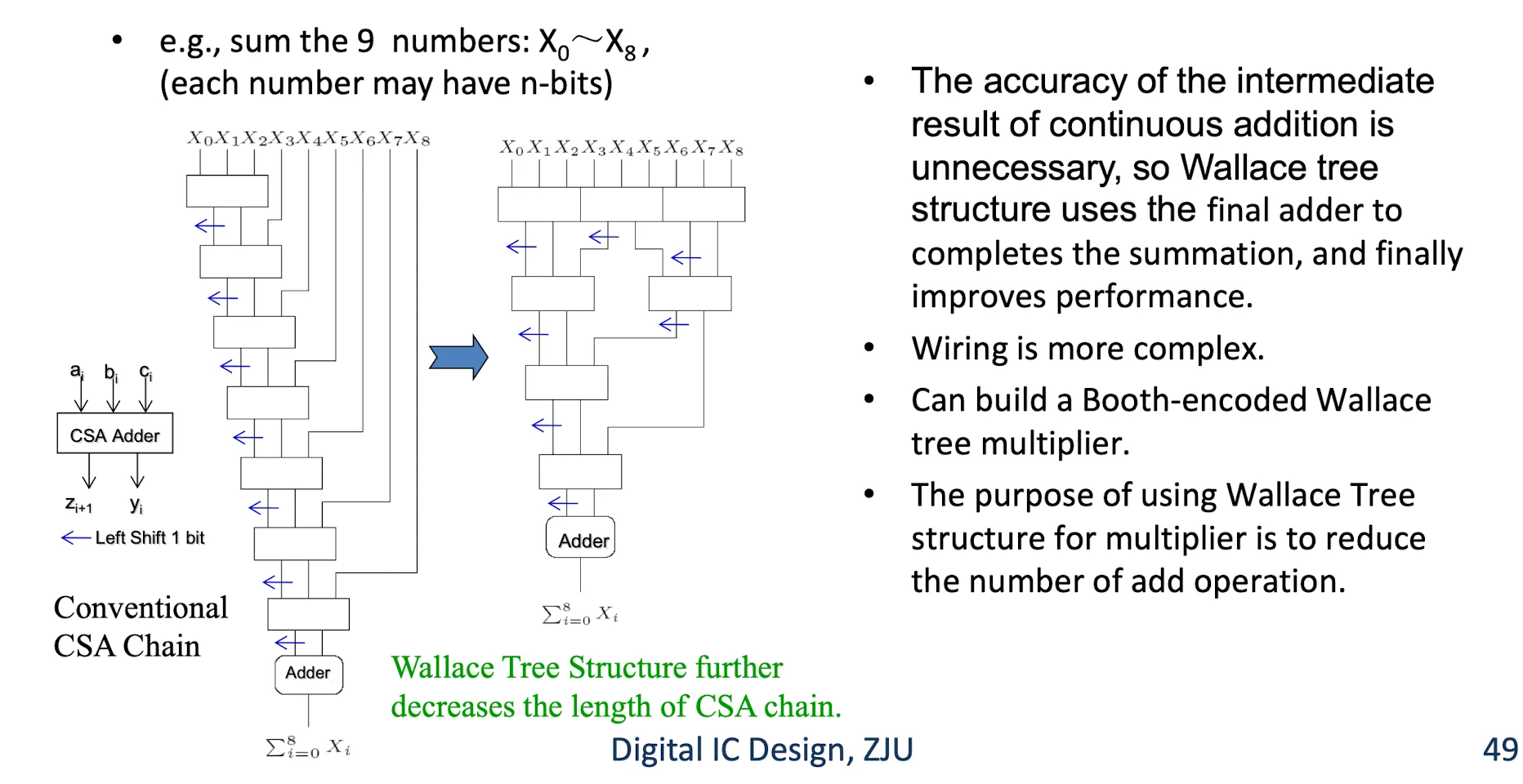

Wallace-Tree Multiplier 的优势与劣势
这张图说明了Wallace-Tree乘法器的速度为什么比普通的CSA链快，是因为普通CSA链也还是有很多的串行逻辑，但是Wallace-Tree节省了一些不必要的串行等待——能把串行CSA的O(N)复杂度压缩到O(logN)的复杂度。在乘法器中使用 Wallace Tree 的目的，是减少加法操作的数量，或者更准确地说，是减少 CSA 链的深度。
但是也有缺点，缺点是连线更复杂，但是也也可以构造 Booth 编码的 Wallace Tree 乘法器。

Shifter ｜移位器
移位器 shifter 的几种硬件实现方式

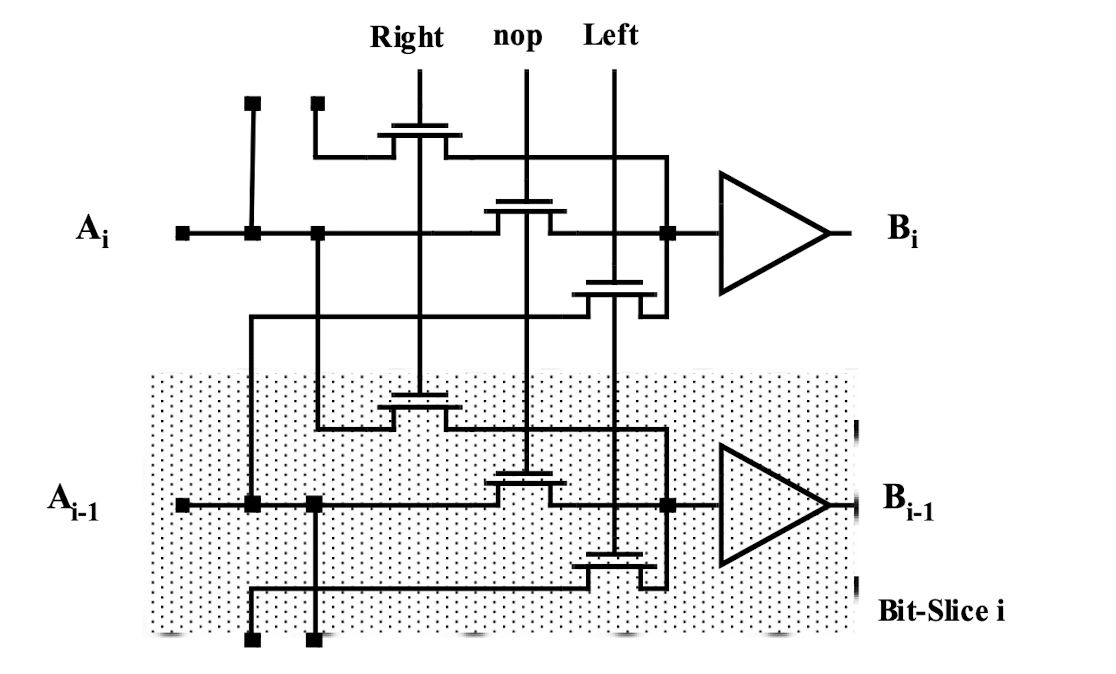

The Binary Shifter
有三个控制信号：
Right：右移 1 位
nop：no operation，不移位
Left：左移 1 位
可以把它理解成一个由传输门/传输晶体管组成的 3 选 1 mux。

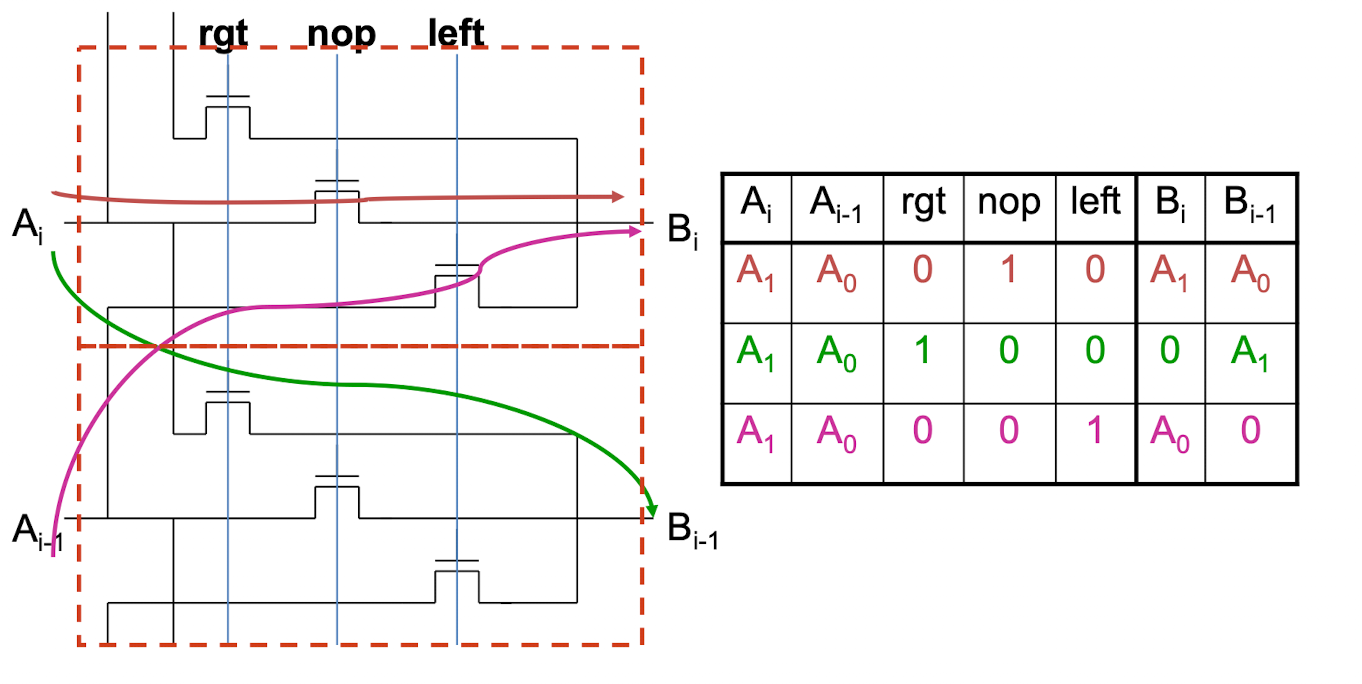

A programmable Binary Shifter
表中 $rgt$ 、 $nop$ 、 $left$ 是控制信号，通常是 one-hot，也就是三者只能有一个为 1。
注意这里右移的时候高位补0

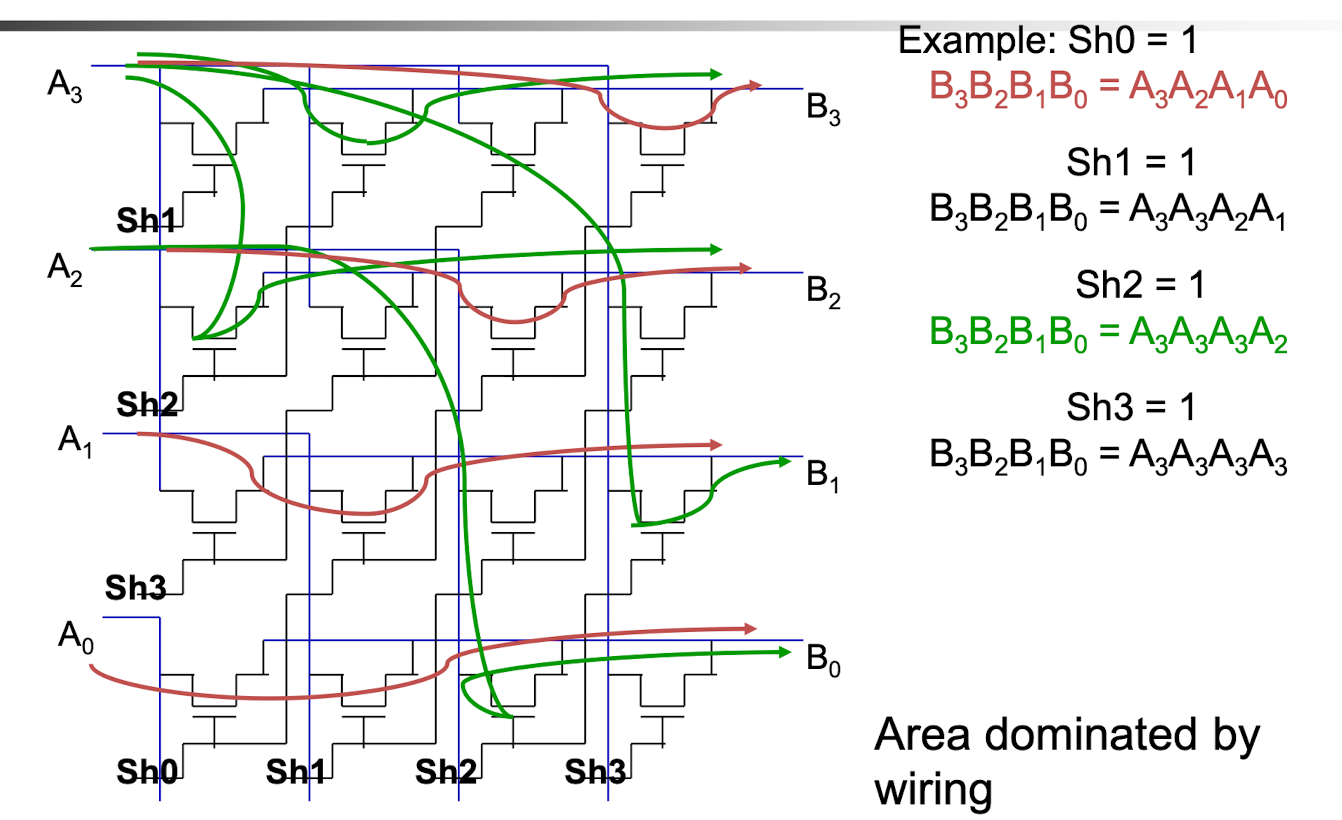

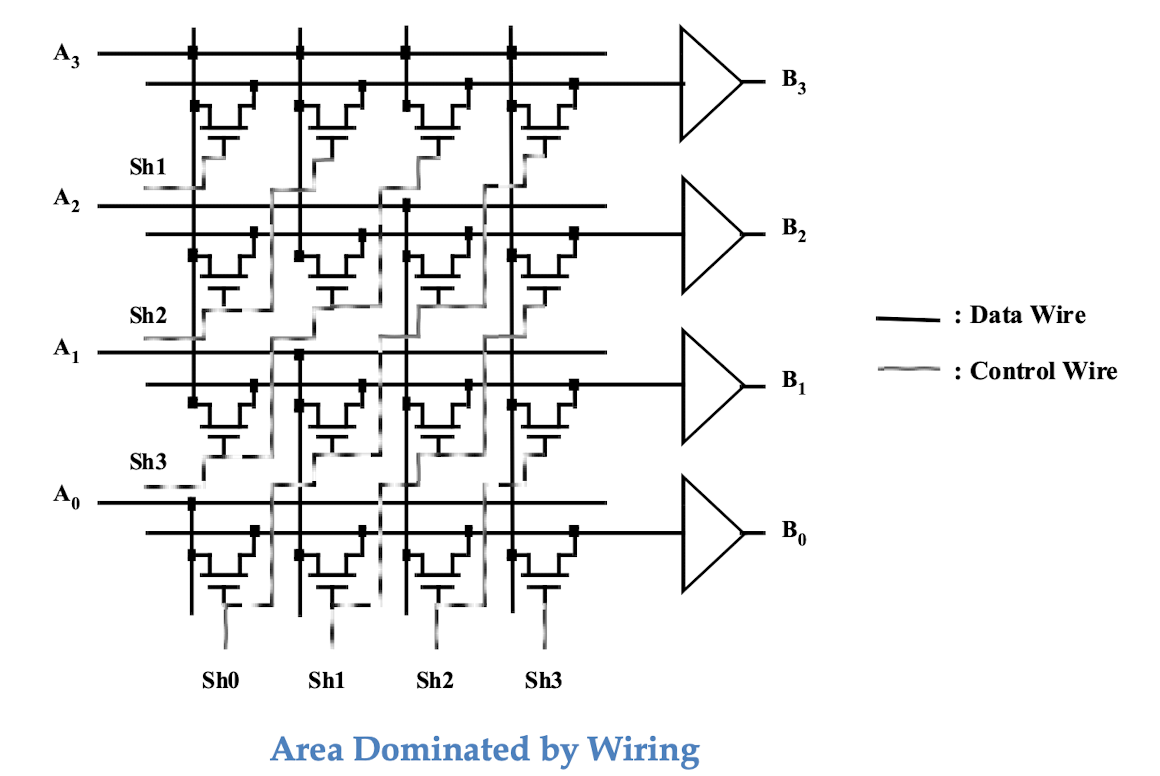

The Barrel Shifter
Barrel shifter 的思想是：每个输出 $B_j$ 都可以从多个输入 $A_k$ 中直接选择一个。（任意移动多少个位置，算术移动）

本质上是一个很大的交叉开关阵列。
例如 4-bit barrel shifter 中，每个输出都可能从 $A_3,A_2,A_1,A_0$ 中选择，因此会有很多横向数据线、纵向控制线、交叉点开关。
这个结构的面积主要不是被晶体管占掉的，而是被大量连线占掉的。对于 $N$ 位 barrel shifter，交叉连接规模大约是 $O(N^2)$ ，所以位宽变大以后，布线压力很明显。

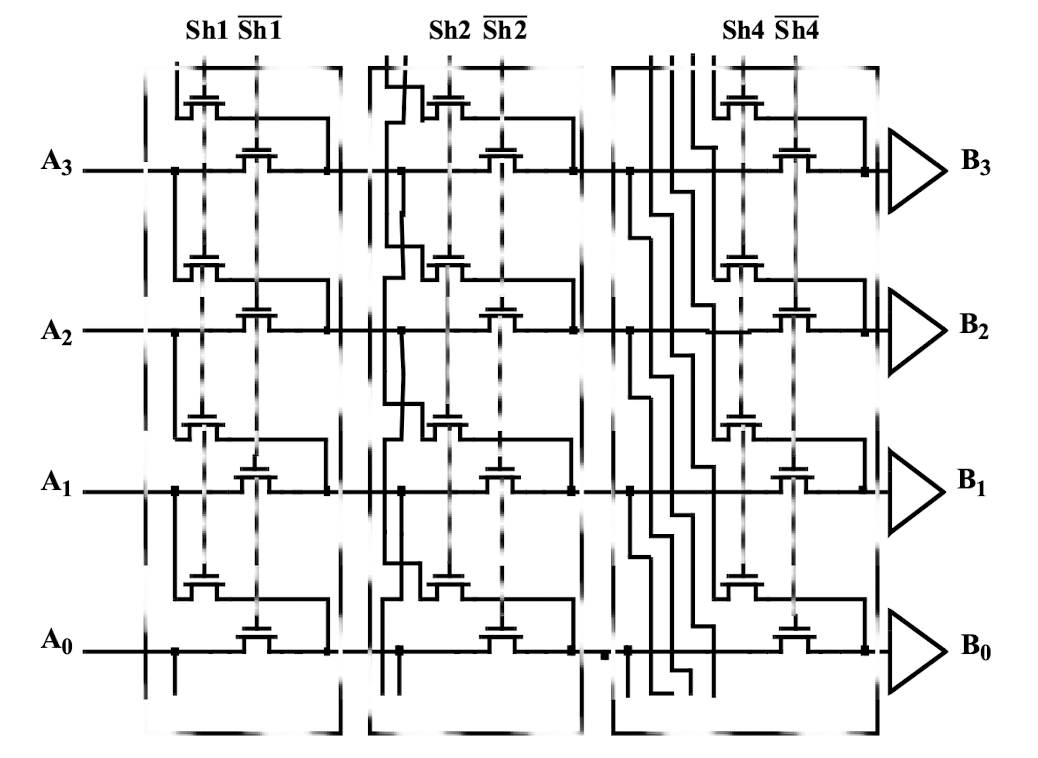

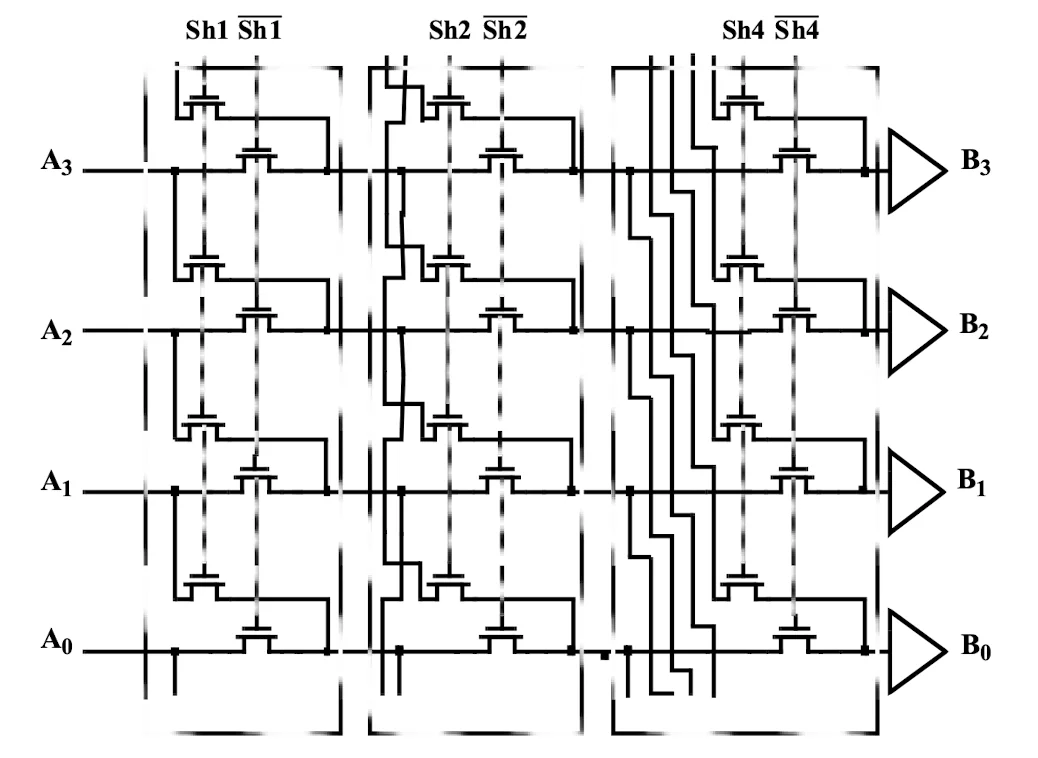

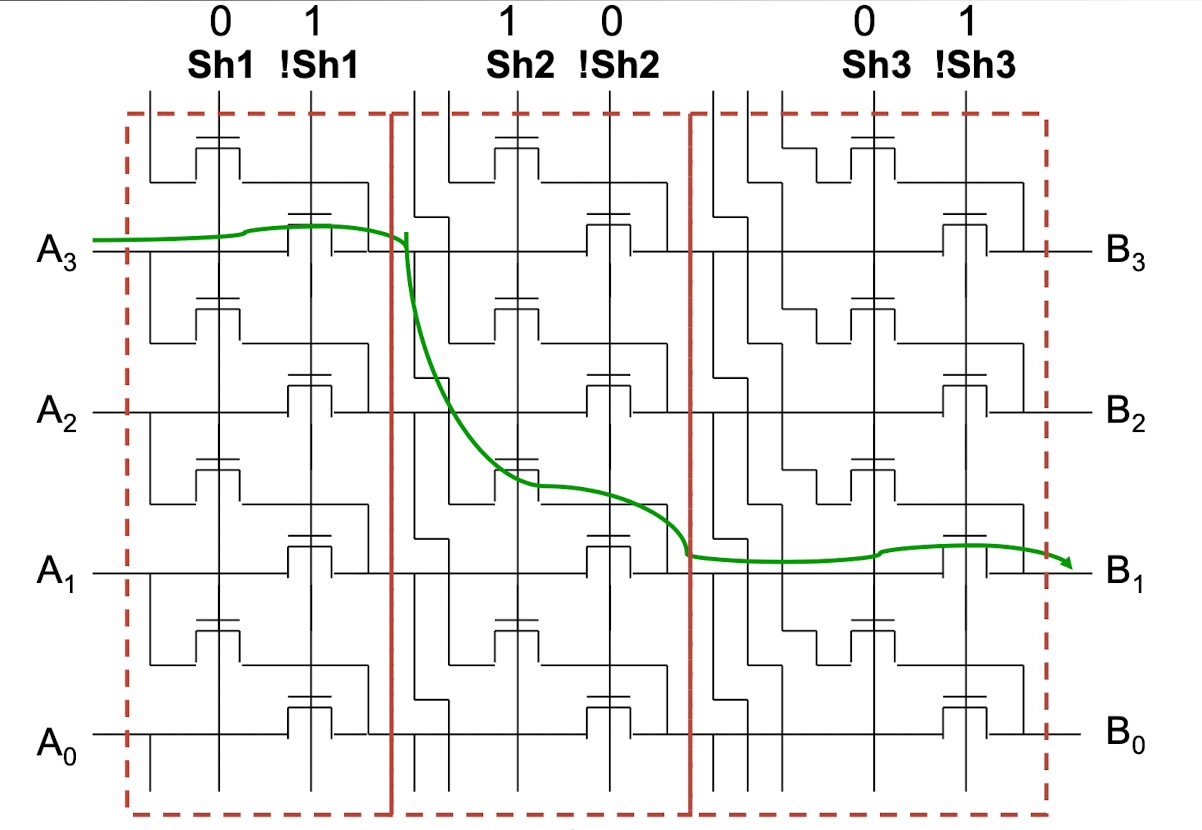

Logarithmic Shifter
用多级小移位实现任意移位，不再用一个巨大的全交叉阵列，而是分成若干级，每一级只负责移 $1,2,4,8,\dots$ 位。

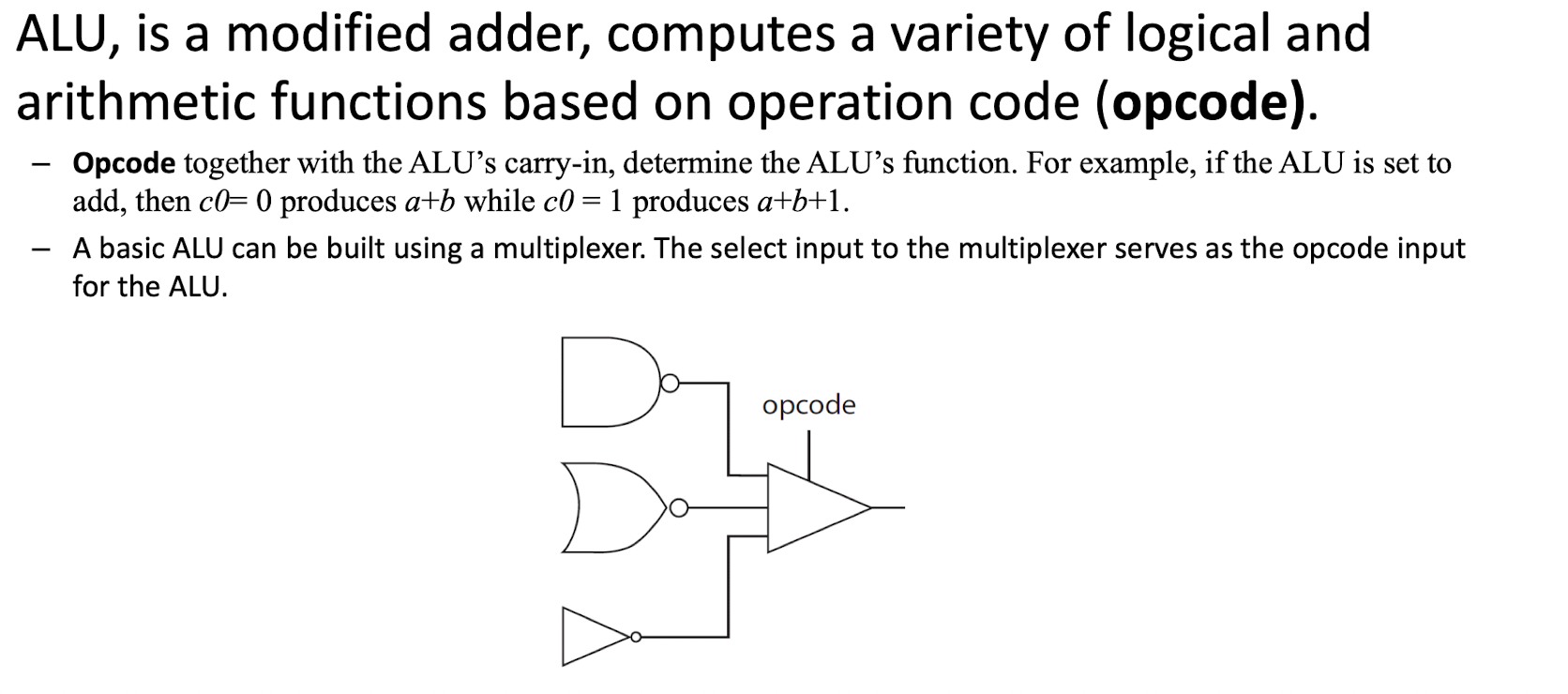

ALU ｜ Arithmetic Logic Unit 运算器
ALU 需要根据 opcode 执行不同功能，比如： $A+B$ 、 $A+B+1$ 、 $A-B$ 、 $A\&B$ 、 $A|B$ 、 $A\oplus B$
其中 opcode 决定当前做什么操作，carry-in 也会参与决定具体算术功能

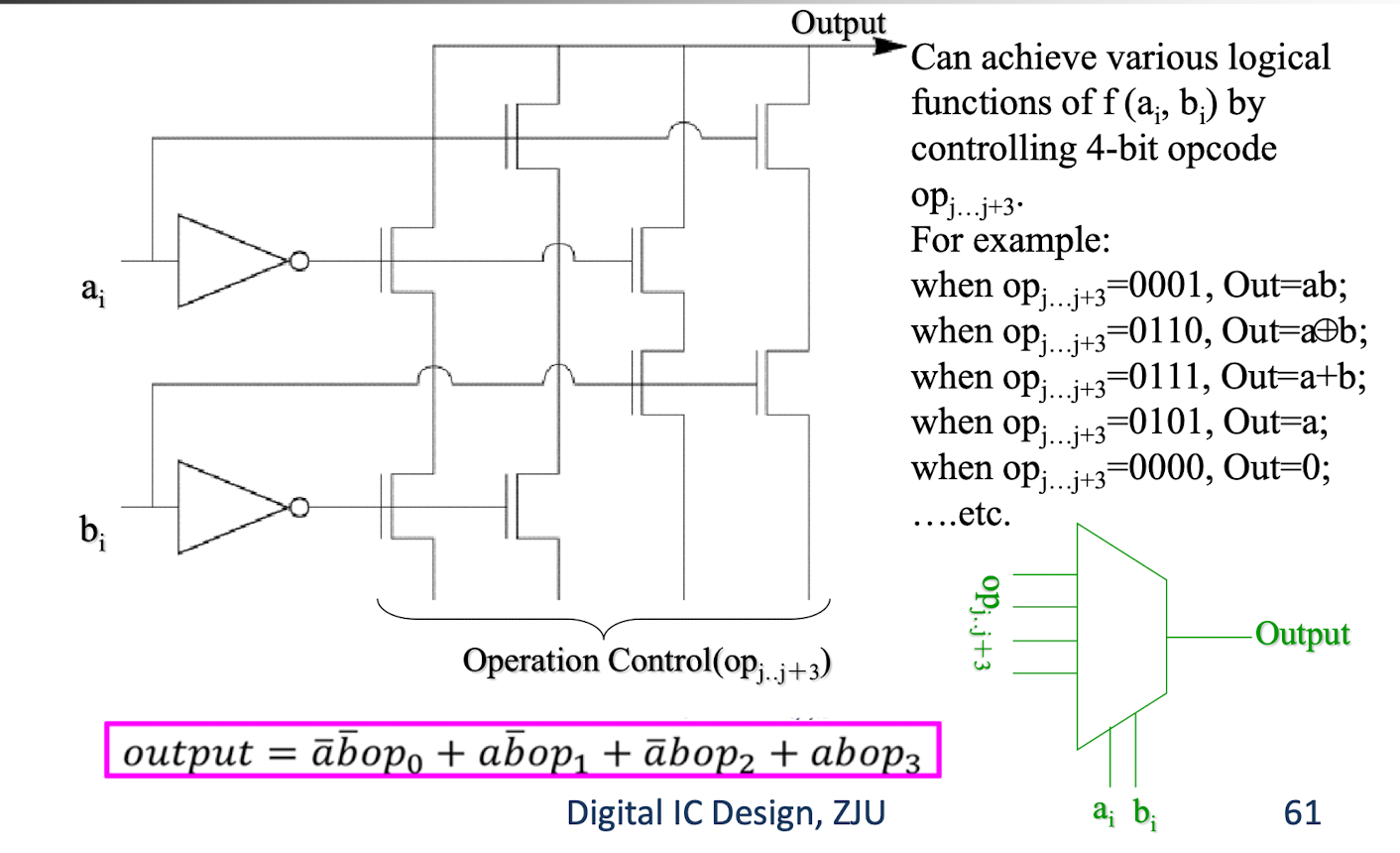

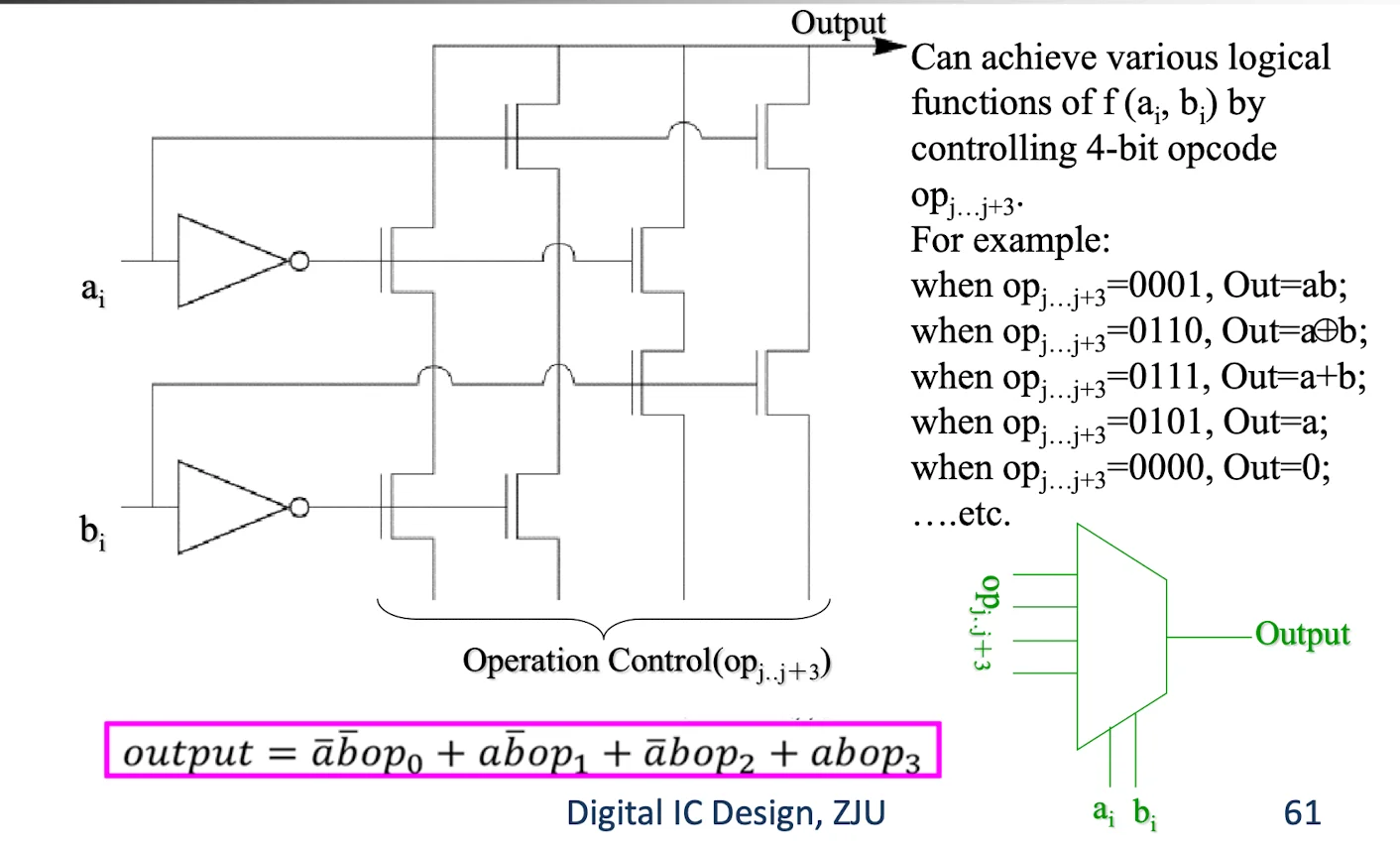

Function blocks and ALUs
ALU
可以提供两个变量的完整逻辑函数集合，也可以只提供其中一个子集。
ALU 通常围绕加法器构建，因为加法是典型的算术运算，而且进位链 carry chain 往往决定整体延迟。
Function block 可以用来计算全功能 ALU 所需的中间信号。
所需面积较小。
可以使用传输门实现，但传输门可能会引入额外延迟。
$output=\overline{a}\overline{b}op_0+a\overline{b}op_1+\overline{a}bop_2+abop_3$
这个公式的意思是： $op_0,op_1,op_2,op_3$ 分别对应 $a,b$ 的四种输入情况。
输入输出由谁决定
$a=0,b=0$ $op_0$
$a=1,b=0$ $op_1$
$a=0,b=1$ $op_2$
$a=1,b=1$ $op_3$
用 opcode 控制 function block，就可以灵活生成不同逻辑函数

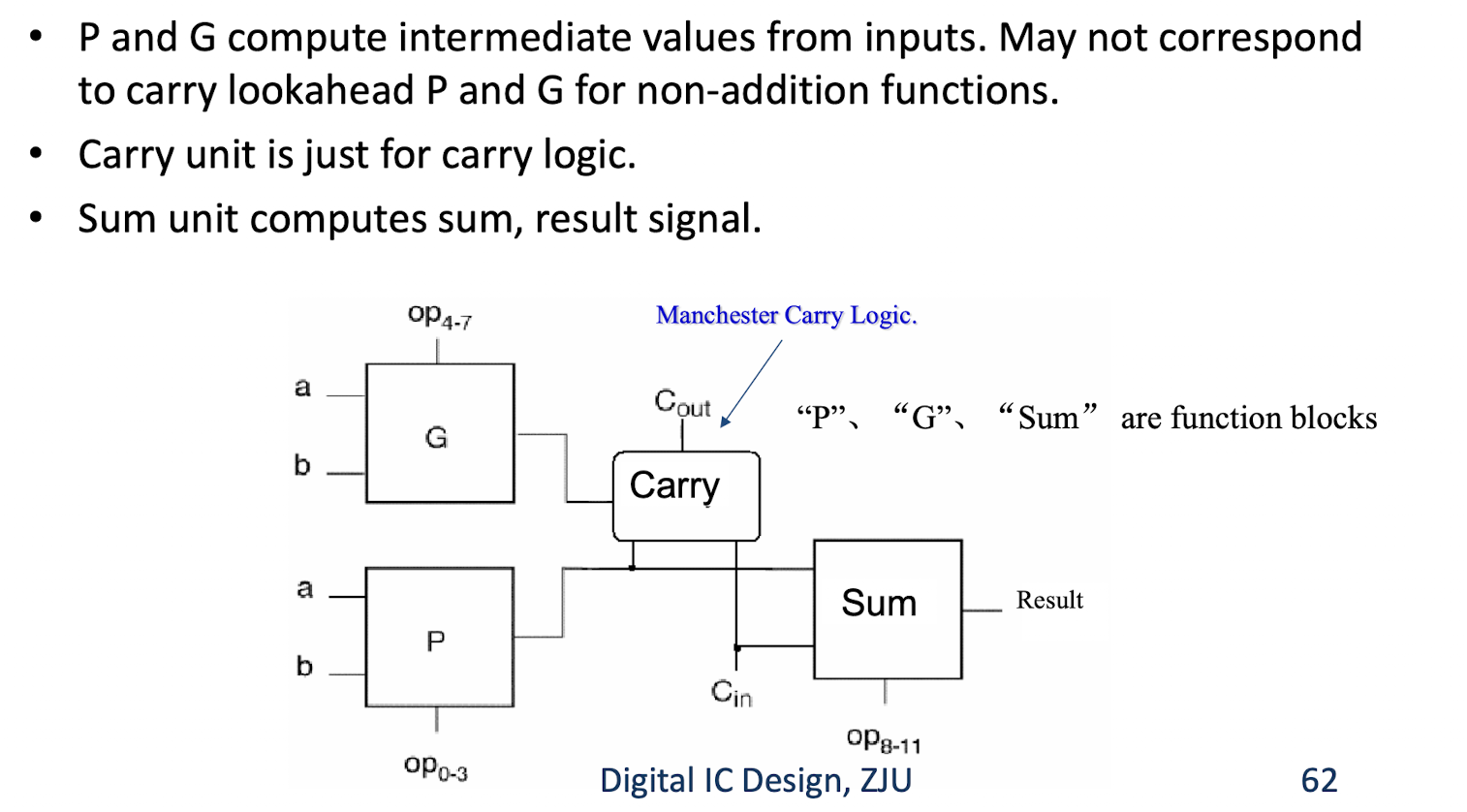

ALU Structure
把 ALU 分成几个功能块： $G\ block$ 、 $P\ block$ 、 $Carry\ block$ 、 $Sum\ block$
在普通加法器中，常见定义是： $G_i=a_ib_i$ $P_i=a_i\oplus b_i$ 进位关系为： $C_{i+1}=G_i+P_iC_i$
其中 $G_i$ 表示 generate，产生进位； $P_i$ 表示 propagate，传播进位。
但是在 ALU 中，对于非加法操作， $P$ 和 $G$ 不一定是真正的 carry-lookahead 中的 propagate 和 generate。它们可能只是由 opcode 控制生成的中间信号。
Carry unit 只负责进位逻辑，Sum unit 负责产生最终 result。这样可以复用加法器结构，同时支持多种逻辑和算术功能

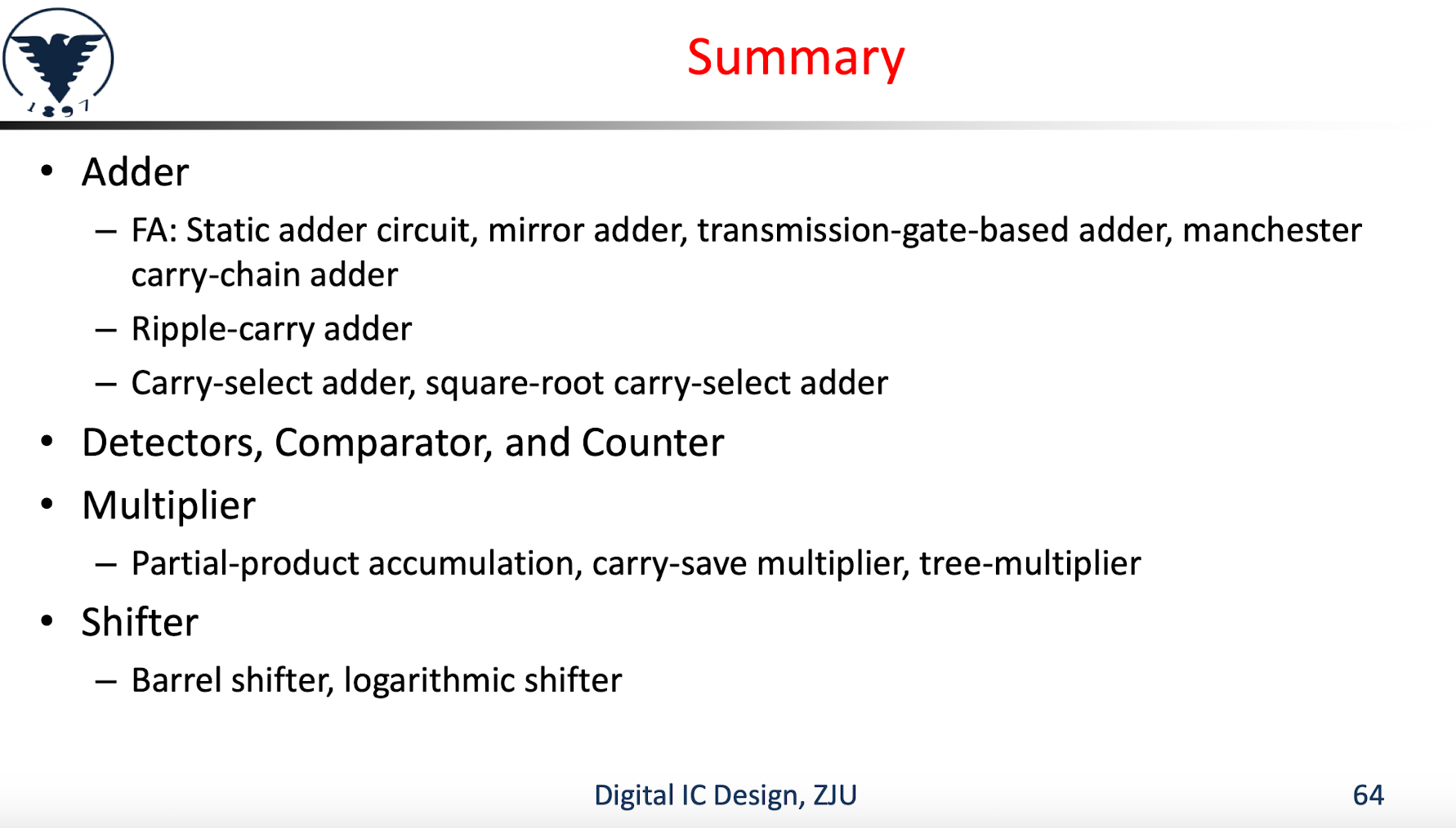

Summary
