Chapter 10:互连 Interconnect

串扰、噪声与互连延迟的成因,以及互连线的设计与优化策略。

VLSI 互连课件笔记(P2–P48)

建议按6 个板块学习,逻辑最顺:从“互连为什么重要”到“问题来源”,再到“优化与系统级方案”。

  1. 互连基础与寄生效应(P2–3) 认识互连层、RC/L 寄生参数,以及它们对速度、功耗、噪声和可靠性的总体影响。
  2. 电容串扰与噪声分析(P4–16) 核心概念:aggressor / victim噪声和时延浮空与受驱节点、串扰噪声、Miller 效应、延迟变化、动态逻辑的脆弱性。 这一部分是全章重点,公式和波形要能看懂。
  3. 布局布线上的串扰抑制(P17–26) 课件给出 6条策略:
    • 避免浮空节点 Avoid floating nodes
    • 保护敏感节点 Protect sensitive nodes (时钟、动态、SRAM/DRAM)
    • 让上升沿、下降沿不要过快 Make rise and fall times as large as possible (边沿越快,dVdt\frac{dV}{dt} 越大,注入 victim 的电流越强,串扰毛刺越大。)
    • 差分信号 Differential signaling
    • 不要长距离并行走线 Do not run wires together for a long distance
    • 使用屏蔽线、屏蔽层 Use shielding wires Use shielding layers
  4. 供电完整性,VDD和GND长导线优化(约 P27–32) 重点是 IR drop、电源网络、电流切换引起的电压波动,以及如何通过电源/地层降低电阻和电感。 两侧供电 + 网格→四侧供电 + 粗金属网格→专用 VDD/VSS 平面
  5. 长距离互联线的互连工艺、布线层与延迟优化(P33–48) 铜、多层金属、对角布线、repeater、终端匹配、低摆幅传输;重点掌握长导线的 RC 延迟为何随长度平方增长,以及 repeater/buffer 插入如何改善延迟。
  6. 系统级互连与未来趋势(P49–58)(不考) 从片上 bus 过渡到 Network-on-Chip(NoC)、互连 backplane,以及互连技术的发展趋势。

第一板块:互连基础与寄生效应(P2–P3)

P2|Interconnect Issues in the Chips:为什么“线”这么重要?

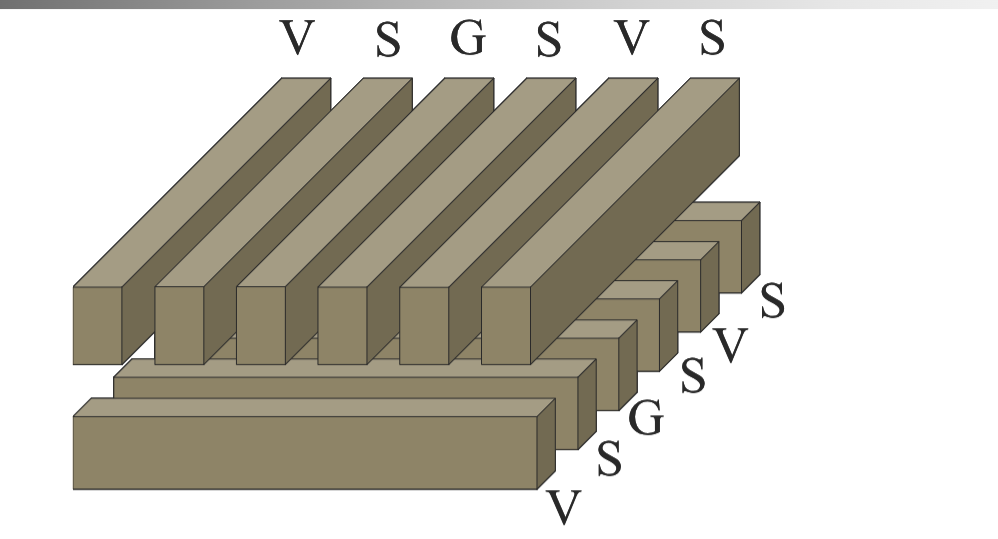

芯片并不只是由晶体管组成;实际上,大量面积和设计复杂度都来自于把晶体管连接起来的金属线,也就是 interconnect(互连)

  • 互连会影响:
    • Speed:导线有电阻和电容,信号传播会变慢;
    • Power:给导线电容充放电要消耗能量;
    • Noise:相邻导线之间会发生电容耦合,产生串扰。

P3|Impact of Interconnect Parasitics:寄生参数带来什么问题?

1. Reduce Robustness:降低鲁棒性

2. Affect Performance:影响性能

  • Increase delay
  • Increase power dissipation

第二板块:电容串扰、噪声与延迟(P4–P16)

P4|Crosstalk:串扰到底是什么?

两根靠得很近、平行走线较长的金属线,本质上像两个电容极板,中间存在耦合电容。

当其中一根线电压快速改变时,另一根线会因为这个耦合电容被“带动”一点,这就是 crosstalk(串扰)capacitive coupling(电容耦合)

两种后果

1. 非翻转导线产生噪声(noise) “不该动的线动一下”

2. 正在翻转的导线延迟变大 (delay) “正在动的线动得更慢”

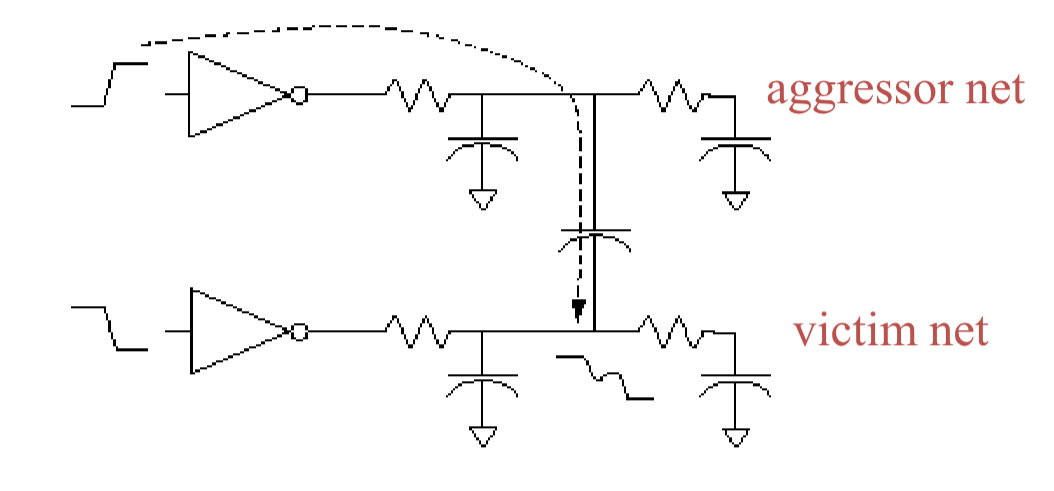

P5|RC Crosstalk:aggressor 与 victim


这页引入串扰分析中的两个标准角色:

  • Aggressor net(攻击线):发生翻转、产生干扰的导线;
  • Victim net(受害线):被耦合影响的导线。

若victim本身不动就是噪声(noise)

若victim本身也在翻转就是延时delay

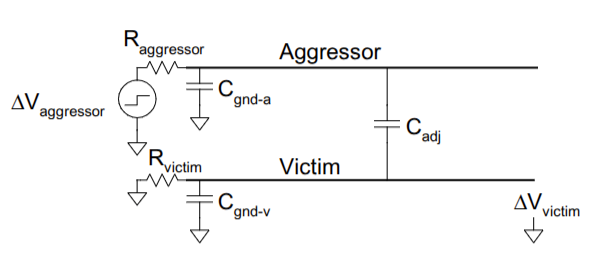

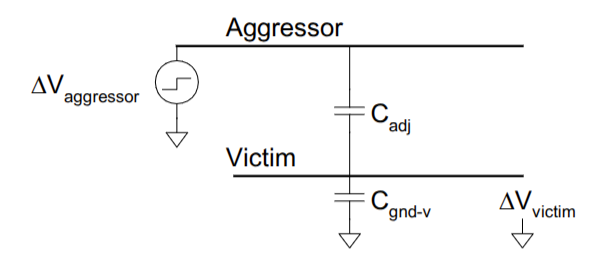

P6-8|Crosstalk Noise:串扰噪声

victim浮空的情况:


ΔVvictim=CadjCgnd-v+CadjΔVaggressor\Delta V_{\text{victim}} = \frac{C_{\text{adj}}} {C_{\text{gnd-v}}+C_{\text{adj}}} \Delta V_{\text{aggressor}}
  • CadjC_{\text{adj}} 越大,耦合越强,victim 被带动得越明显;
  • Cgnd-vC_{\text{gnd-v}} 越大,victim 越“稳”,噪声越小;
  • aggressor 翻转幅度越大,victim 噪声也越大。

若:

Cadj=Cgnd-vC_{\text{adj}}=C_{\text{gnd-v}}

则:

ΔVvictim=12ΔVaggressor\Delta V_{\text{victim}} = \frac{1}{2}\Delta V_{\text{aggressor}}

victim 被驱动时:


ΔVvictim=CadjCgnd-v+Cadj11+kΔVaggressor\Delta V_{\text{victim}} = \frac{C_{\text{adj}}} {C_{\text{gnd-v}}+C_{\text{adj}}} \cdot \frac{1}{1+k} \Delta V_{\text{aggressor}}

其中:

k=τaggressorτvictim=Raggressor(Cgnd-a+Cadj)Rvictim(Cgnd-v+Cadj)k= \frac{\tau_{\text{aggressor}}} {\tau_{\text{victim}}} = \frac{R_{\text{aggressor}}(C_{\text{gnd-a}}+C_{\text{adj}})} {R_{\text{victim}}(C_{\text{gnd-v}}+C_{\text{adj}})}

kk 为驱动器的相对驱动能力

victim 驱动越强,RvictimR_{\text{victim}} 越小;kk 越大;11+k\frac{1}{1+k} 越小;最终噪声越低。

强驱动的 victim 更容易把被耦合进来的电荷泄掉或补回来。

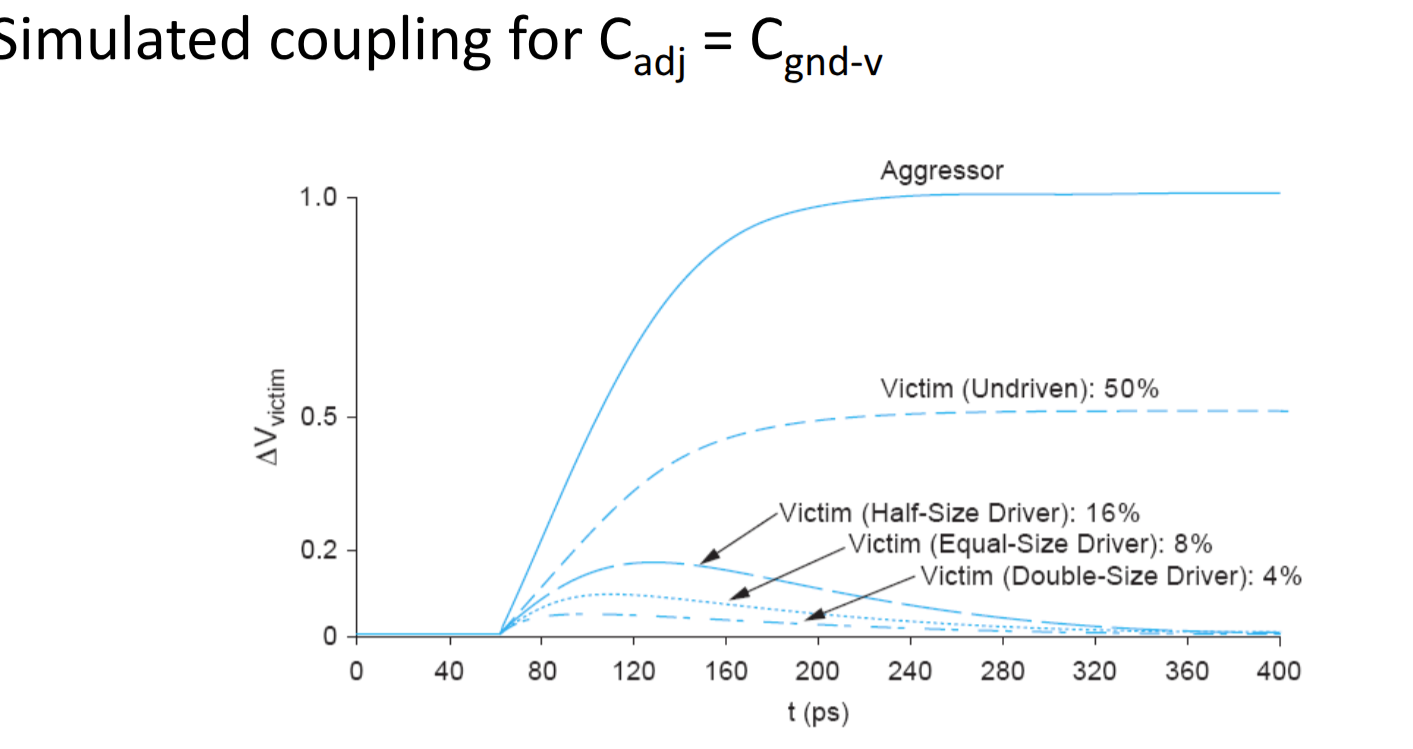

Coupling Waveforms

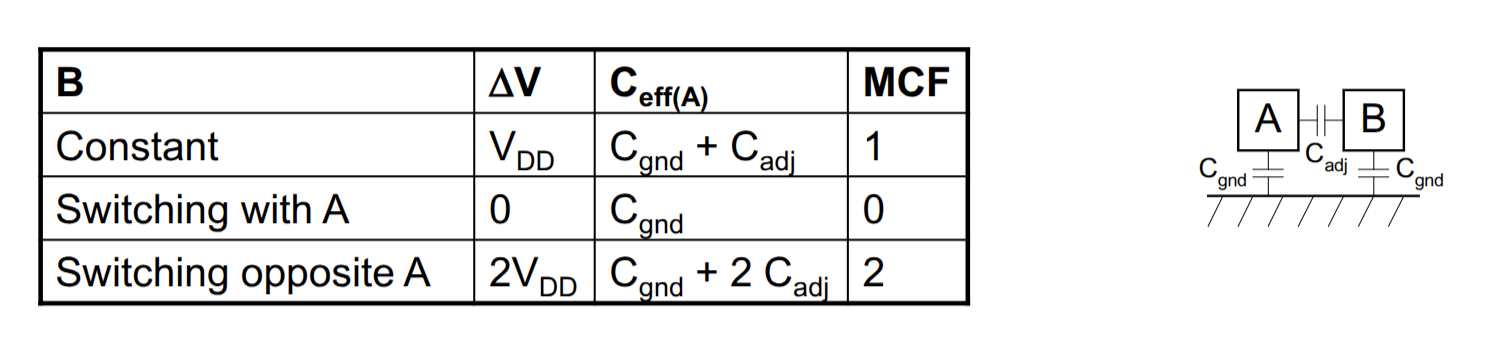

P9|Crosstalk Delay:串扰时延

这页讨论的是:victim 本身也在翻转时,邻线的行为如何改变其延迟。

对于待分析导线 A,邻线 B 的状态决定了耦合电容对 A 的“有效负载”。


如果B不动的时候,对于A来说,B就相当于GND

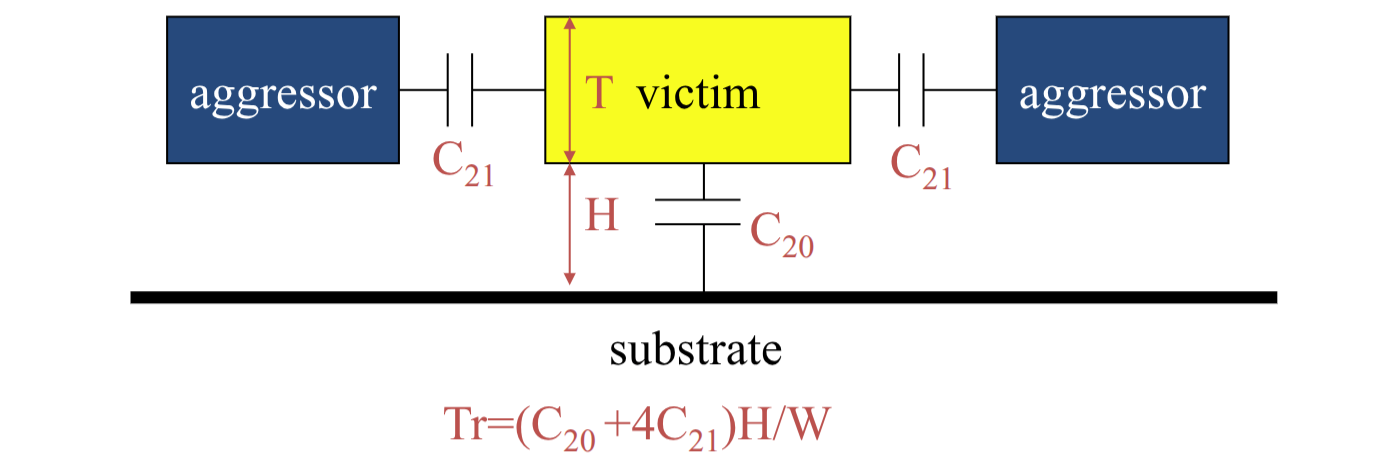

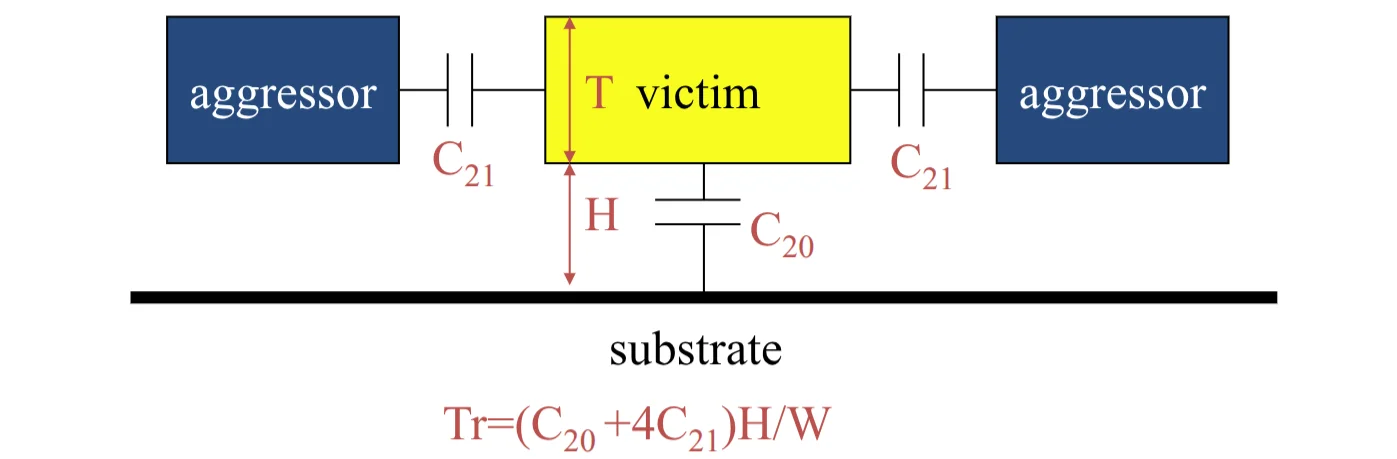

P10-11|Wire Cross-section:两侧都有攻击线时


两侧邻线同时反向切换,是互连延迟的典型最坏模式。

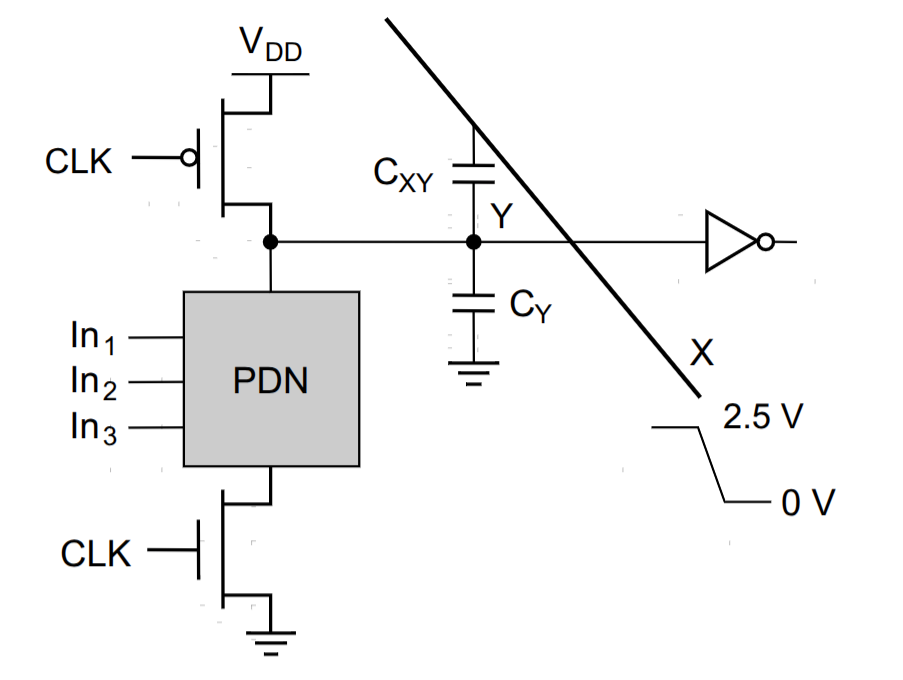

P12|Capacitive Crosstalk: Dynamic Node:为什么动态逻辑特别危险?


为什么动态节点更脆弱?

静态 CMOS 的输出通常一直由上拉或下拉网络驱动,因此有“恢复能力”。

但动态节点在评估期常常是靠电容存储电荷:

Y 实际上就处于一种高阻、近似浮空的状态,很容易受串扰的影响


P13|Cross Talk and Performance:Miller Effect 的本质

Miller Effect 导致电容等效变大,时延增加

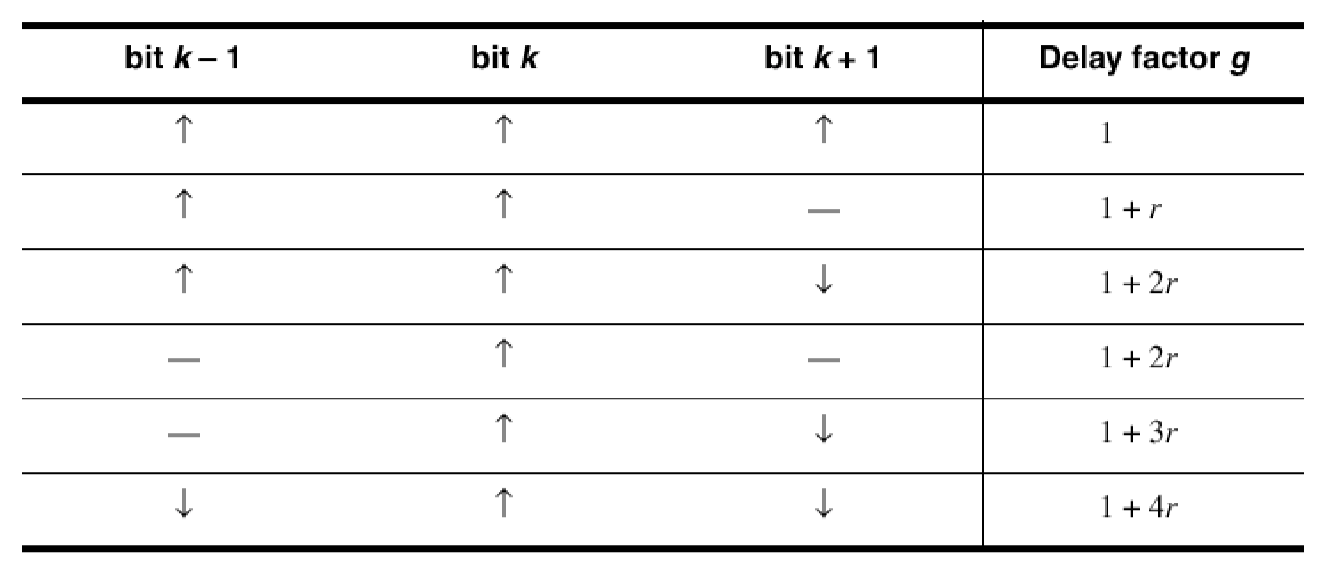

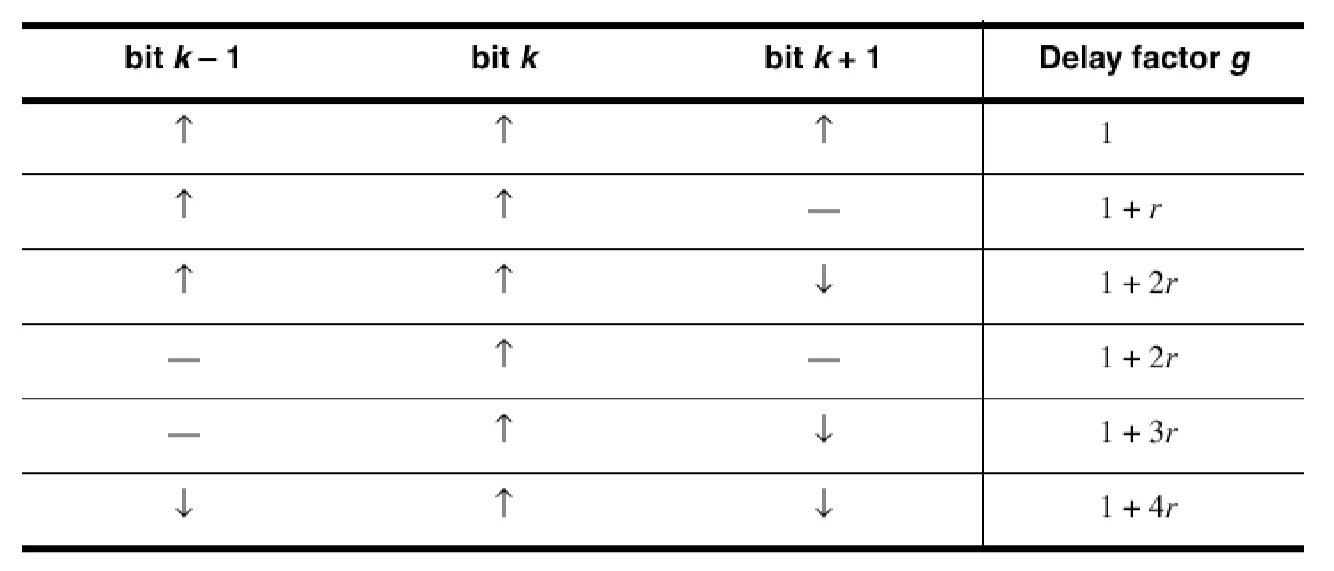

P14|Impact of Crosstalk on Delay:三线总线的延迟因子


中间线翻转时,两侧邻线都反向翻转,是最坏延迟模式;两侧都同向翻转,是最佳模式。

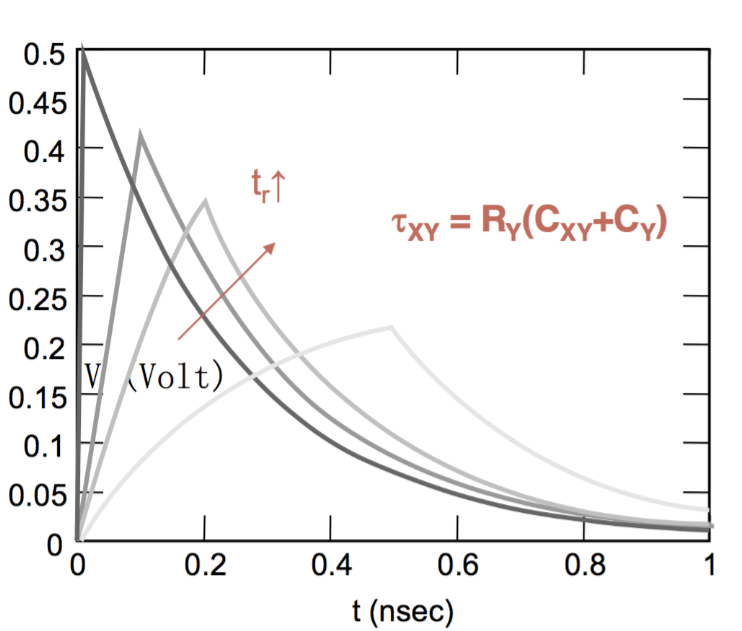

P15|Capacitive Crosstalk Driven Node:受驱节点的时间常数


即希望:

τXY<tr\tau_{XY}<t_r

这样 victim 的驱动器有足够快的能力去抵消耦合注入电荷,受害节点不会被拉出很高、很宽的噪声脉冲。


P16|Noise Implications:有噪声就一定出错吗?

不一定。

情况 1:噪声小于噪声容限

情况 2:静态 CMOS

但仍然可能有两个代价:

  • 额外延迟
  • 额外功耗

情况 3:动态逻辑

动态逻辑很危险。

情况 4:存储器和敏感模拟/时序电路

例如 SRAM、Sense Amplifier、锁存器、时钟路径等,对小扰动都可能敏感,进而产生错误读写或错误采样。


P2–P16 最终串联总结

导线靠得近Cadj增大邻线翻转时产生耦合电流{静止/浮空 victim:产生噪声翻转 victim:有效电容增加、延迟增大\text{导线靠得近} \rightarrow C_{\text{adj}}增大 \rightarrow \text{邻线翻转时产生耦合电流} \rightarrow \begin{cases} \text{静止/浮空 victim:产生噪声}\\ \text{翻转 victim:有效电容增加、延迟增大} \end{cases}

最重要的三个结论是:

  1. 浮空节点最怕串扰:电容分压直接决定噪声幅度。
  2. 反向翻转最慢:Miller 效应使耦合电容的等效负载翻倍。
  3. 双侧邻线反向翻转最坏:中间线的等效耦合负载可达到 4C214C_{21}

第三板块:串扰抑制、布线优化与输出驱动(P17–P26)

既然互连会产生串扰、噪声和延迟,那么版图、布线和驱动电路该怎样设计?


P17|Dealing with Capacitive Cross Talk:抑制电容串扰的总原则

课件给出 6条策略:

  • 避免浮空节点 Avoid floating nodes
  • 保护敏感节点 Protect sensitive nodes (时钟、动态、SRAM/DRAM)
  • 让上升沿、下降沿不要过快 Make rise and fall times as large as possible (边沿越快,dVdt\frac{dV}{dt} 越大,注入 victim 的电流越强,串扰毛刺越大。)
  • 差分信号 Differential signaling
  • 不要长距离并行走线 Do not run wires together for a long distance
  • 使用屏蔽线、屏蔽层 Use shielding wires Use shielding layers

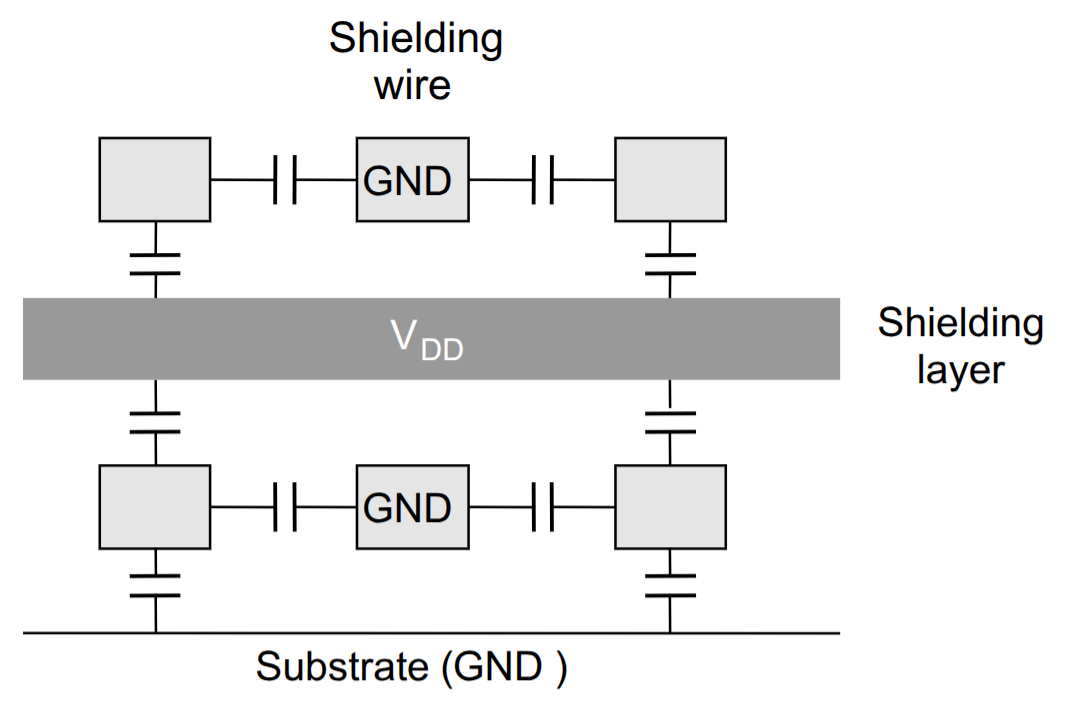

P18|Shielding:屏蔽线和屏蔽层的做法



P19|Structured Predictable Interconnect:结构化、可预测的互连

这页提出一种更系统的想法:

不只是某条危险线临时加屏蔽,而是从布线规则上就让相邻关系可控、可预测。

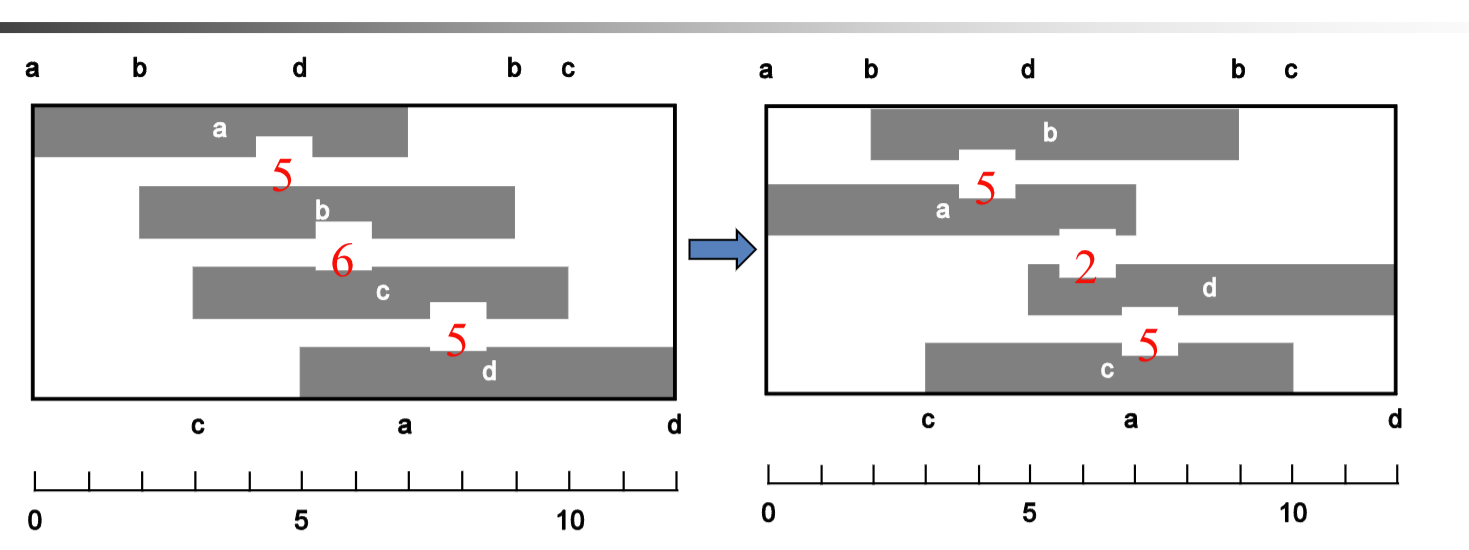

P20|Crosstalk Optimization Example:通过改变线序降低串扰(减少重叠并行)

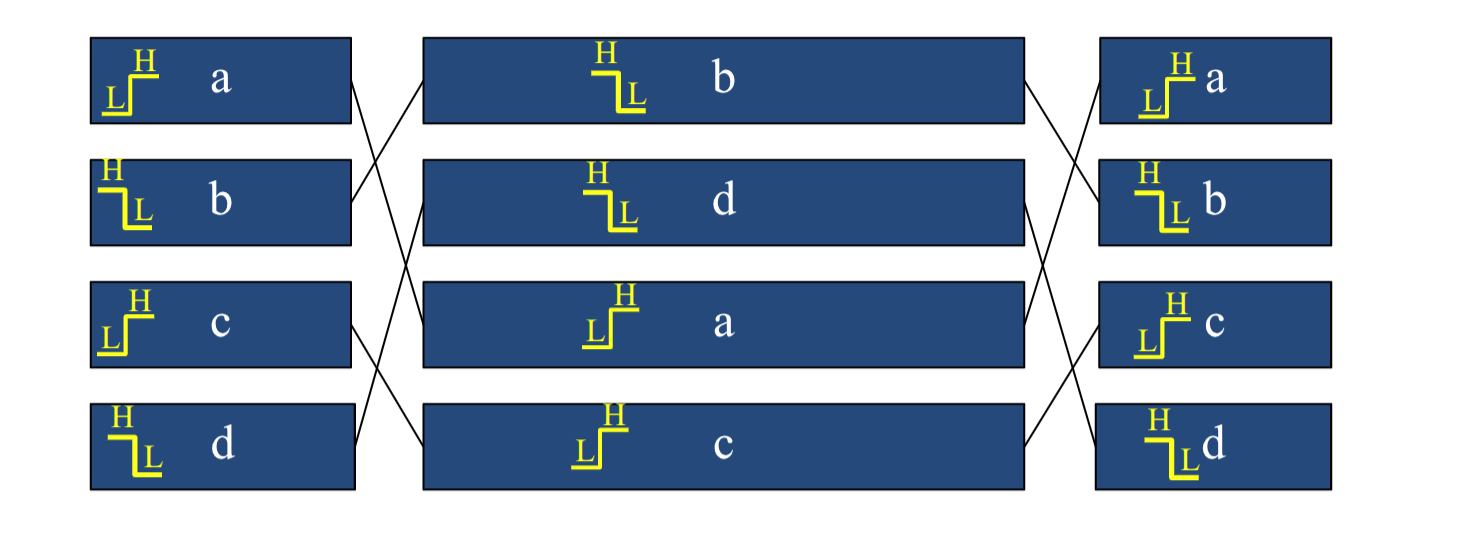

P21|Twizzled Wires:交织 / 扭绞式布线 (减少长距离平行)



P22|Encoding Data:用编码避免最坏切换模式

核心思想是:

不直接把原始数据送到总线上,而是先编码,避免最坏的相邻反向翻转模式。

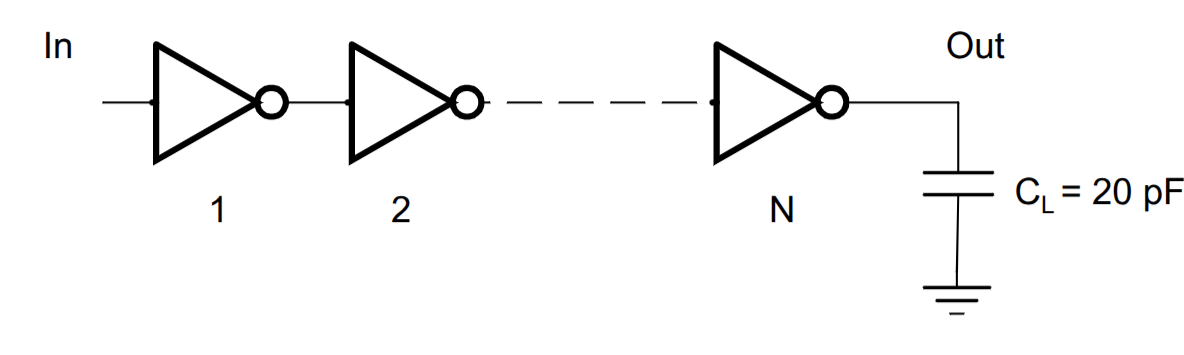

P23-25|Using Cascaded Buffers:级联缓冲器驱动大负载

互连带来的大电容负载,怎样被驱动器高效驱动。



P26|Tristate Buffers:共享总线为什么需要高阻态?(总线不考)

高阻态不是逻辑 0,也不是逻辑 1,而是:

输出端基本与总线断开,不主动驱动电压。

共享总线往往长、连接模块多,总电容较大,需要更强的输出驱动能力

未驱动的 Z 总线会接近浮空,容易受到串扰;实际设计中通常会配合 bus keeper、上拉/下拉或严格时序控制,避免它长时间完全悬空。


P17–P26 一条主线总结

  • P17–P19:屏蔽、敏感节点保护、结构化布线;
  • P20–P22:线序优化、交织布线、编码避免最坏切换;
  • P23–P25:用级联 buffer 驱动互联带来的大负载;
  • P26:共享总线用三态缓冲器避免争用。

第四板块:电源线和地线的全局interconnect(P27–P32)

电源线有电阻电流流过时产生 IR 压降局部 VDD 降低、局部 GND 抬高速度、噪声裕量和可靠性变差\text{电源线有电阻} \rightarrow \text{电流流过时产生 }IR\text{ 压降} \rightarrow \text{局部 }V_{DD}\text{ 降低、局部 GND 抬高} \rightarrow \text{速度、噪声裕量和可靠性变差}

这里关心的是整颗芯片怎样把稳定的电源和地送到每一个门电路


P27|Impact of Resistance:电阻最典型的问题发生在电源分配

课件先说:RC 互连的驱动问题前面已经讨论过;现在重点看电阻在 power supply distribution(供电分配网络) 中的影响。主要有两类:

  • IR drop:电流流过电源线电阻时产生压降;
  • Voltage variations:大量门电路同步翻转时,局部供电电压会波动。

最基本关系是:

ΔV=IR\Delta V=IR

因此,课件强调电源网络的目标是同时减小:

  1. 静态的 IR drop;
  2. 门切换带来的瞬态电流变化。 

P29|Resistance and the Power Distribution Problem:为什么电源网络必须做分析?

做电源完整性分析时,不能只看版图里某一根电源线,而要把它看成跨越芯片、封装和板级系统的完整网络。 


P30-32|3 Metal Layer Approach(EV4\5\6):三层金属下怎样做供电?

随着芯片规模变大,如何不断升级金属层和供电拓扑,以降低电源网络的电阻与电感。 两侧供电 + 网格→四侧供电 + 粗金属网格→专用 VDD/VSS 平面


第五板块:全局互连、长线互联优化与信号完整性(P33–P48)

这一段的主线是:

芯片越来越大、全局线越来越长RC 延迟和反射/噪声成为瓶颈采用铜、多层金属、对角布线、repeater、终端匹配、低摆幅传输等方法\text{芯片越来越大、全局线越来越长} \rightarrow \text{RC 延迟和反射/噪声成为瓶颈} \rightarrow \text{采用铜、多层金属、对角布线、repeater、终端匹配、低摆幅传输等方法}
  • 多层金属
  • 对角布线
  • Repeater
  • 终端匹配
  • 低摆幅传输

长距离全局互连如何可靠、高速地传递信息。


P33|The Global Wire Problem:全局长线为什么最难处理?

根据公式

长线自身的 RC 延迟与长度平方 L2L^2 成正比。

这意味着芯片尺寸稍大一些,全局线延迟可能迅速上升。

当互连延迟接近甚至超过逻辑门延迟时,系统架构必须为通信延迟服务。


P34|Interconnect Projections: Copper:为什么金属从铝转向铜?

1. 降低线电阻

铜的电阻率更低

2. 改善 electromigration(电迁移)可靠性

铜电迁移寿命好


P35|Interconnect: # of Wiring Layers:为什么金属层数持续增加?

  1. 芯片更大、器件更多
  2. 需要层次化布线网络
  • Local wires:高密度、短距离,用于连接附近标准单元;
  • Global wires:低 RC、长距离,用于跨模块、时钟、电源和总线
低层:密度优先高层:性能与供电优先\text{低层:密度优先} \qquad \text{高层:性能与供电优先}

P36|Diagonal Wiring:为什么对角布线能减少长度?


P37-39|Reducing RC-delay:插入 repeater 的基本模型

超长导线中间分段插入 repeater,降低导线 RC 延迟

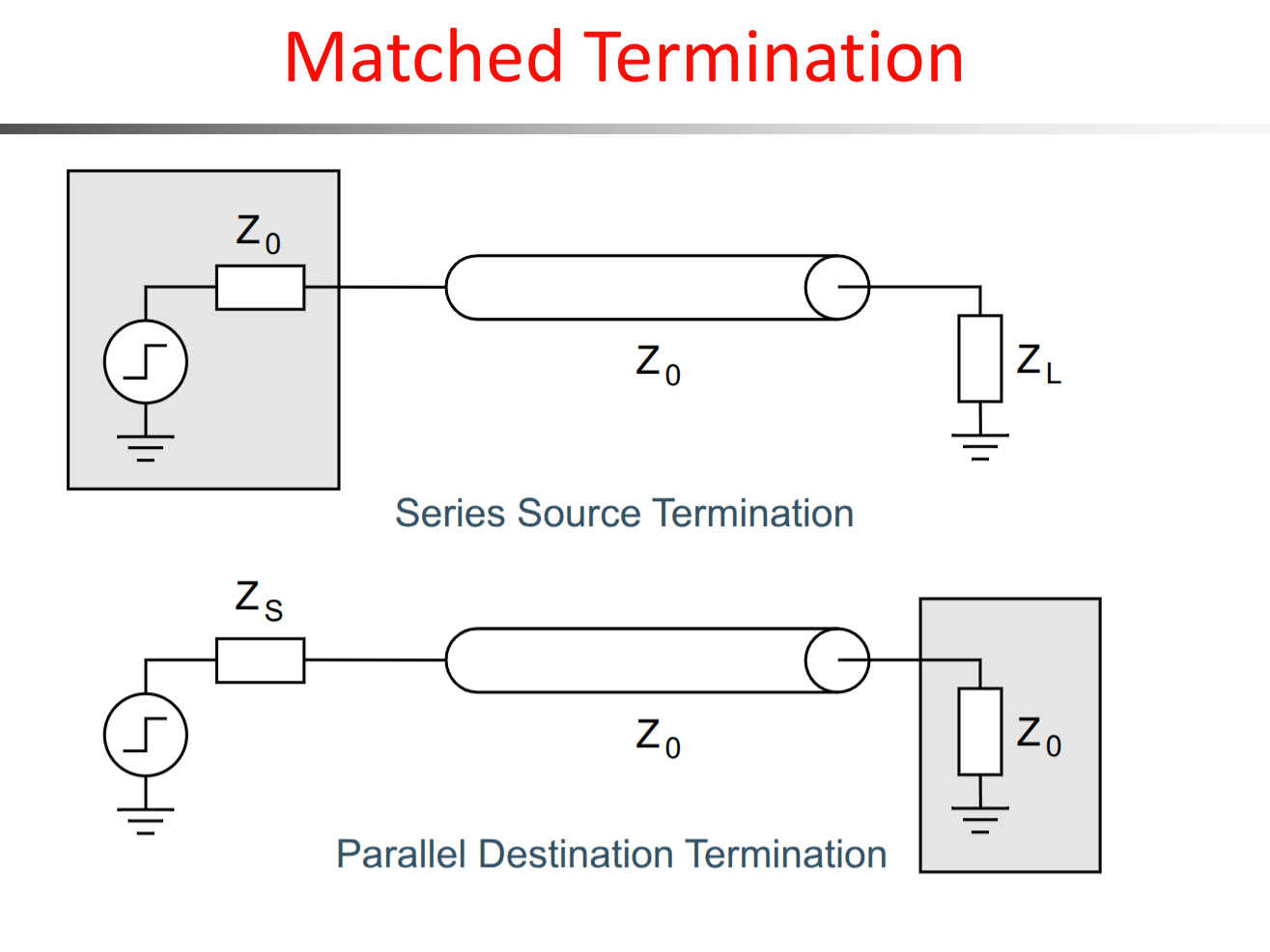

P40|Matched Termination:为什么长线要做阻抗匹配?


当信号边沿很快、导线很长时,导线不能只看成 RC 网络,而可能需要近似为传输线。

若驱动端或接收端阻抗不匹配,信号到达端点后会发生反射,造成:

  • 反射;
  • 振铃;
  • 过冲 / 欠冲;

图中的两种方法

  1. Series Source Termination:源端串联

在源端串联电阻,使源端等效阻抗接近:

ZSZ0Z_S\approx Z_0
  1. Parallel Destination Termination:终端并联匹配

在接收端接上近似:

ZL=Z0Z_L=Z_0

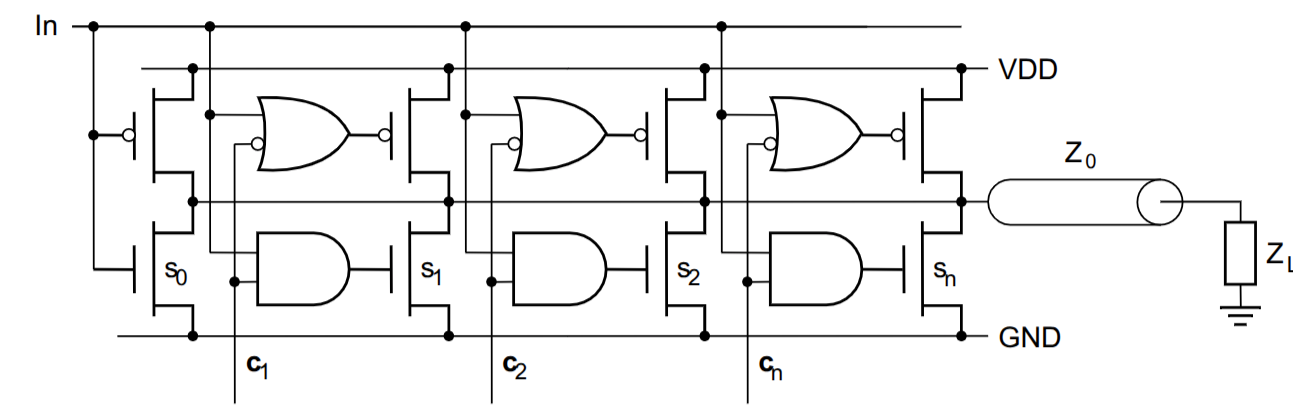

P41|Segmented Matched Line Driver:分段匹配驱动器


把驱动器拆成多个可控部分。这样可以通过控制打开多少个 segment

调节等效输出电阻:Rdriver,eqR_{\text{driver,eq}}使他尽可能接近Z0Z_0


P42|Parallel Termination - Transistors as Resistors:MOS 管如何充当终端电阻?

这页展示用 NMOS、PMOS 或 CMOS 结构来实现“可集成的终端电阻”。

MOS 终端电阻便于片上集成和调节,但它是非线性的,不能完全等同于理想固定电阻。使用 NMOS 与 PMOS 组合,通常可以让电阻变化更平坦一些。


P43|Reducing the Swing:降低摆幅以改善互连速度和功耗

tpHL=CLVswing2Iavt_{pHL} = \frac{C_LV_{\text{swing}}}{2I_{\text{av}}}

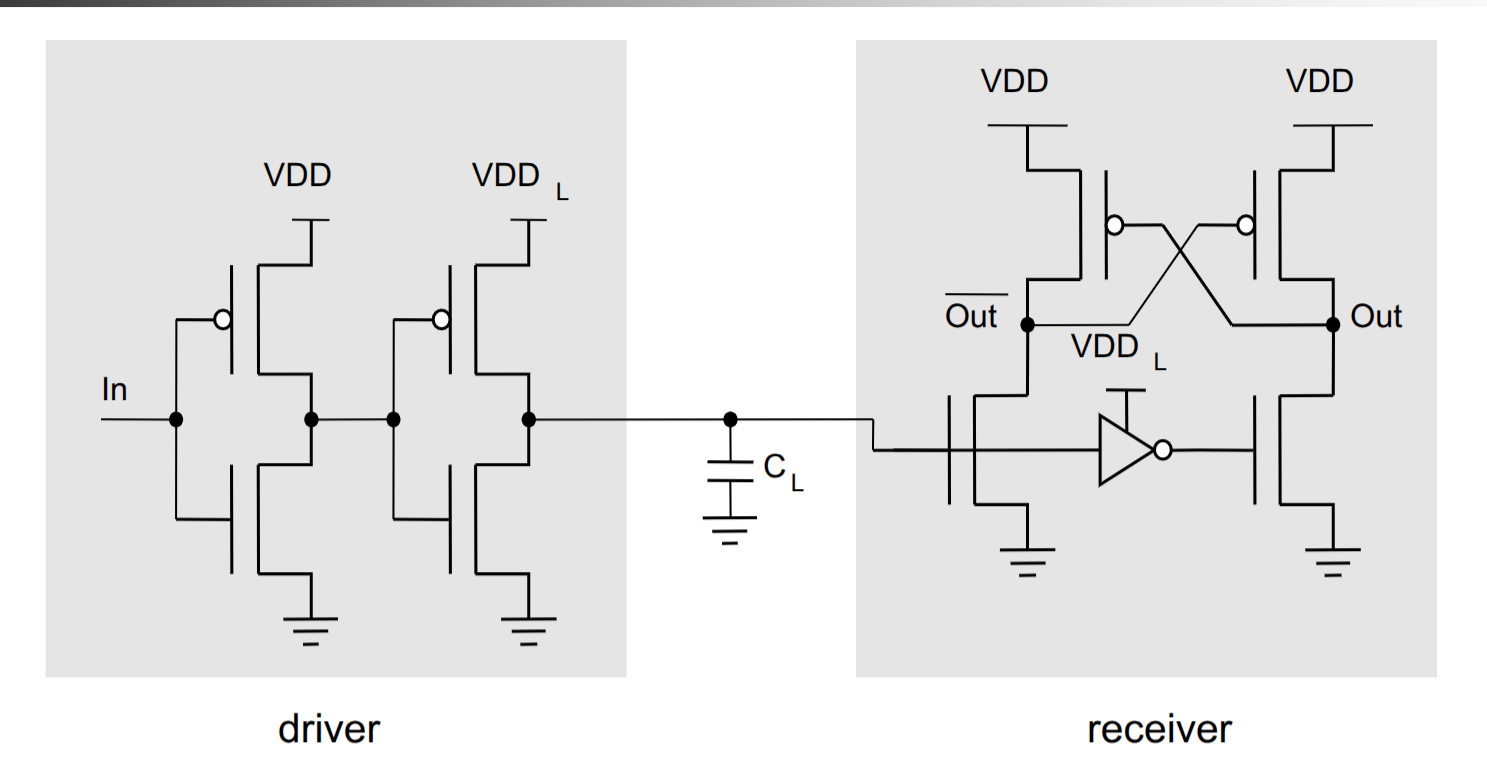

P44|Single-Ended Static Driver and Receiver:单端低摆幅驱动与恢复

左边是 driver,右边是 receiver。


低摆幅可以让“线上传输”更快、更省电;左侧 driver 将信号送到较低摆幅的长线, 右侧接收端则负责把弱信号恢复为标准 CMOS 逻辑电平。

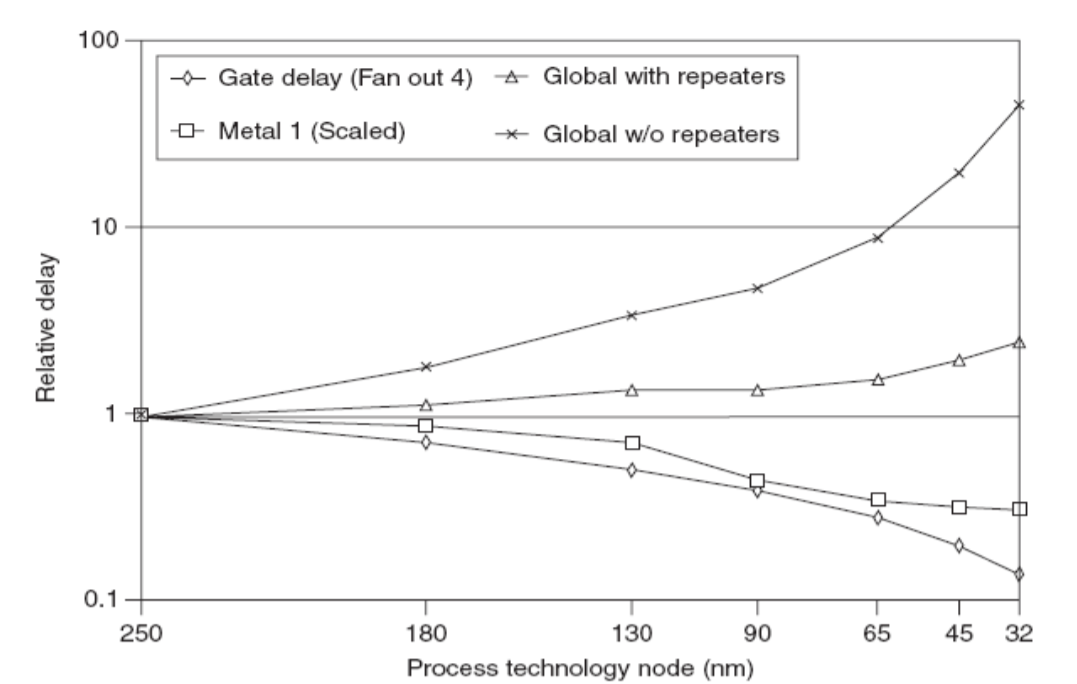

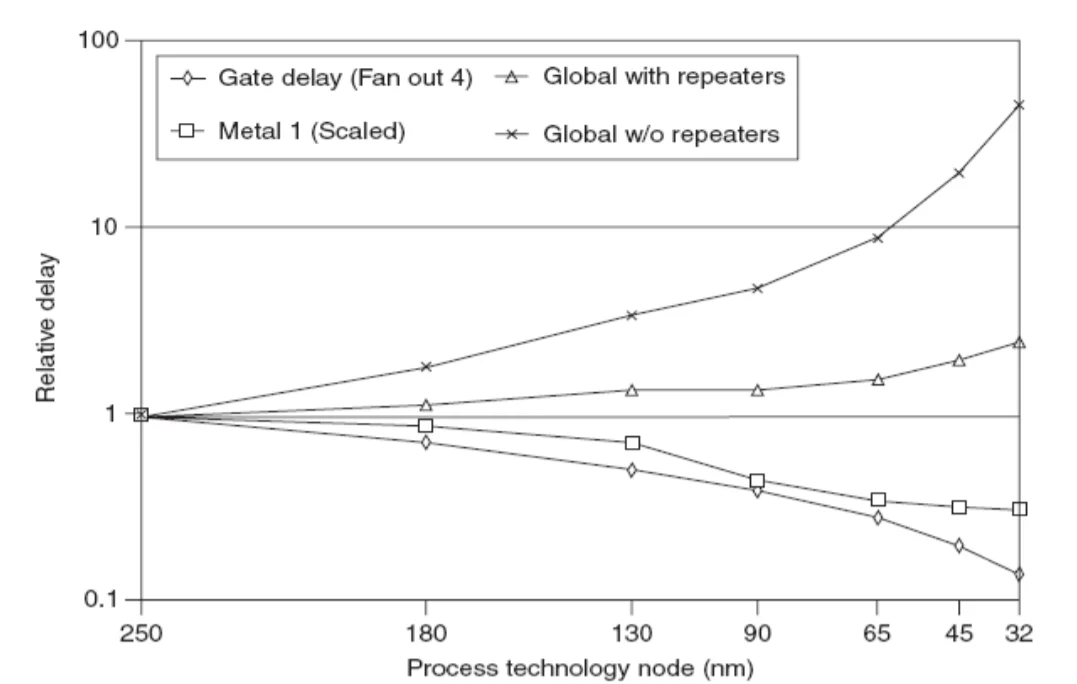

未来工艺越先进,互连设计的重要性越高。



随工艺缩放,门延迟会下降,但全局导线延迟不一定下降;不加 repeater 的全局线甚至可能成为性能瓶颈。


P47|Signal Integrity:“信号完整性”? (互连好不好,不只看延迟)

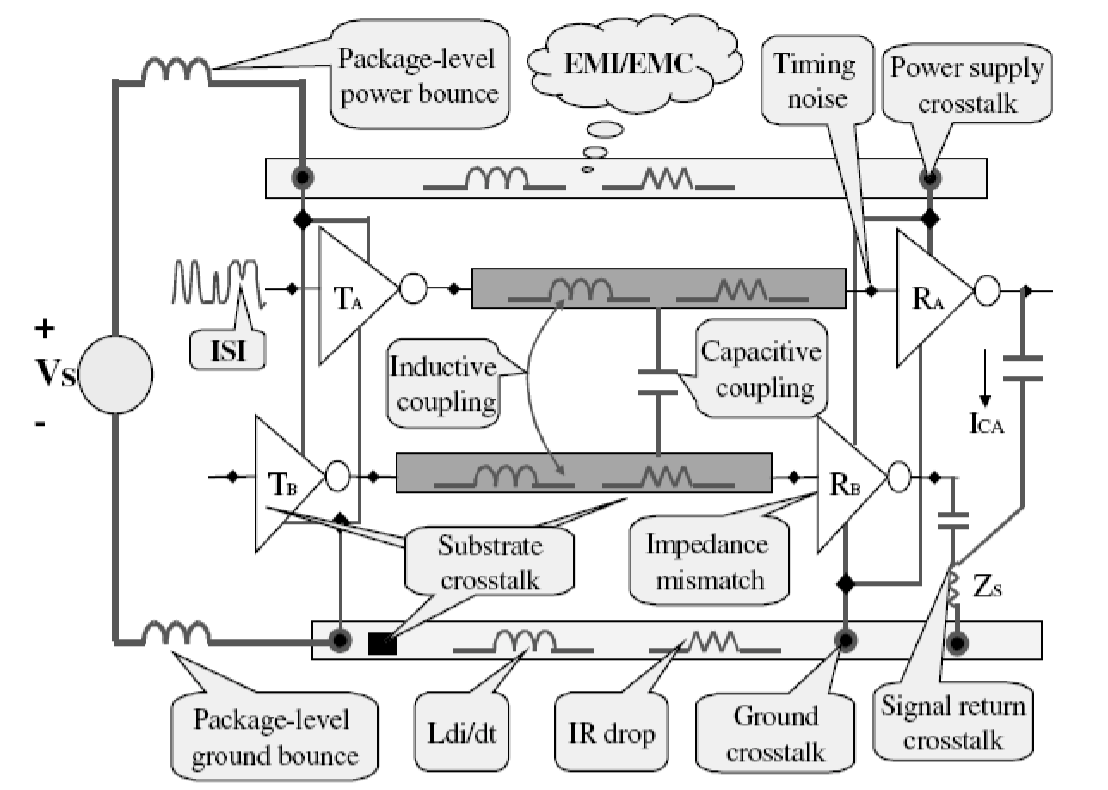

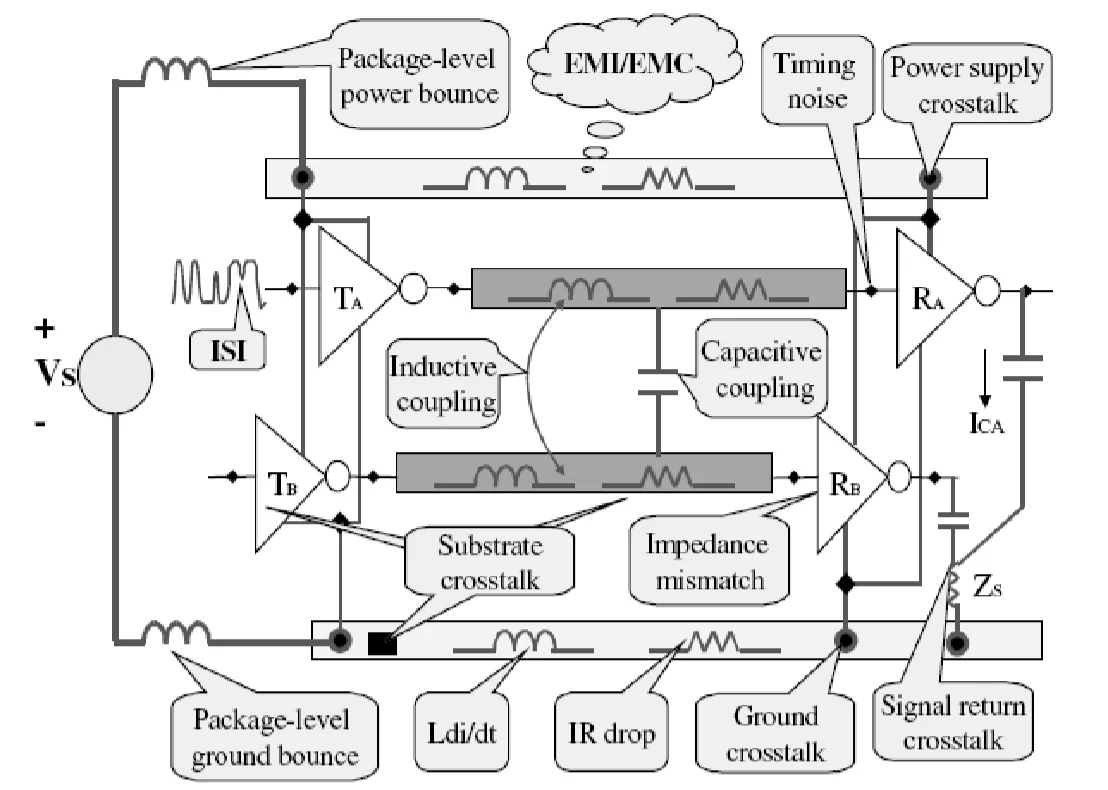

P48|noise:噪声是一个系统级问题

这页把前面学过的各种噪声放在一张图里。



P33–P48 最终复习框架

你可以按下面五条记忆这一板块:

  1. 全局线 RC 延迟随长度平方增长。
  2. 铜、更宽高层金属、更多布线层可降低互连阻力。
  3. 长线常用 repeater 分段,但会增加面积与功耗。
  4. 高速长线需要考虑阻抗匹配、反射和低摆幅传输。
  5. 信号完整性是电源、封装、互连、噪声与接收器共同决定的系统问题。
