L1：计算机发展史与体系结构导论

感觉这一章不知道能考啥，但是历年卷好像考过计算机发展史。。。所以很难评，应该对这一章内容要有印象

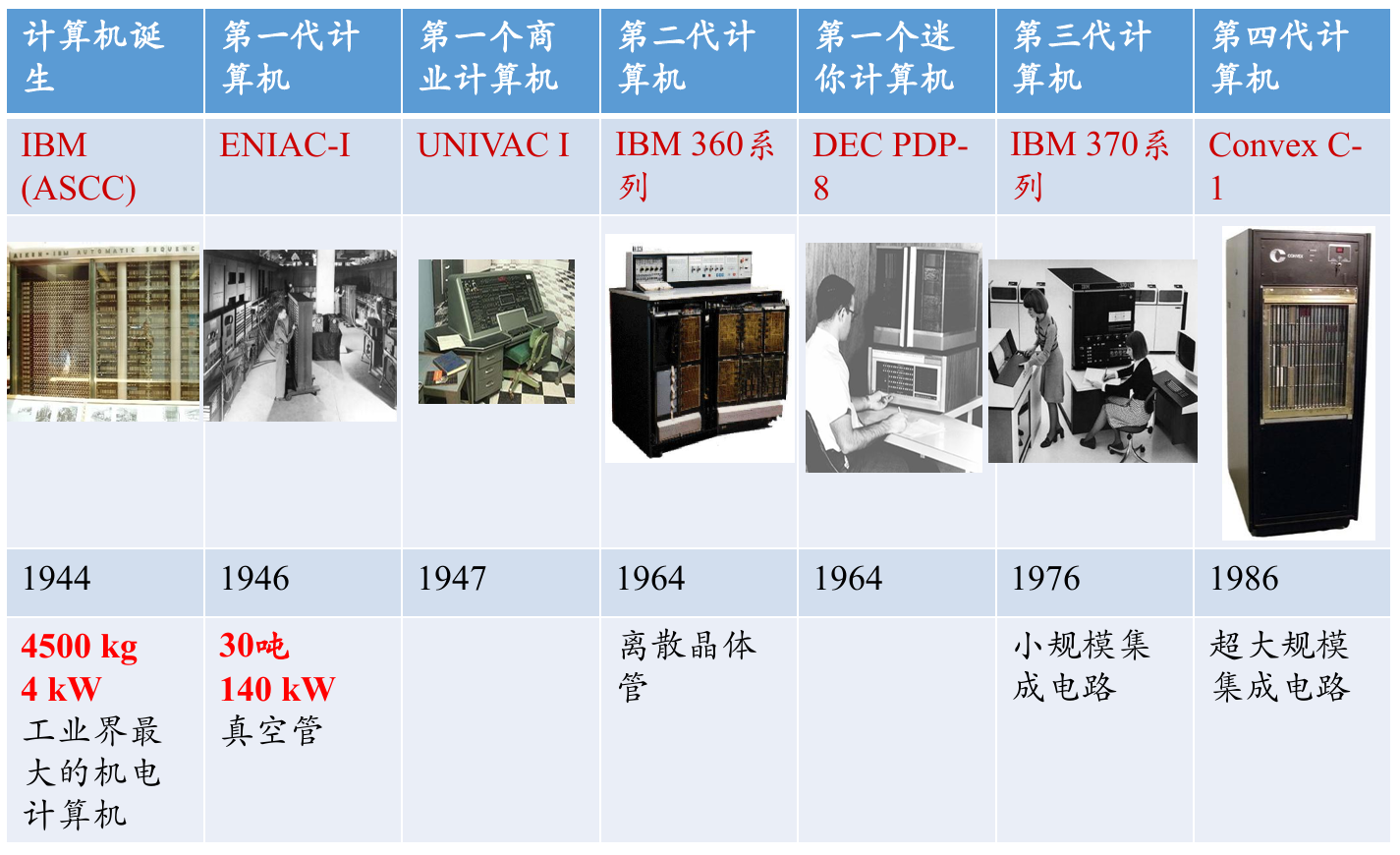

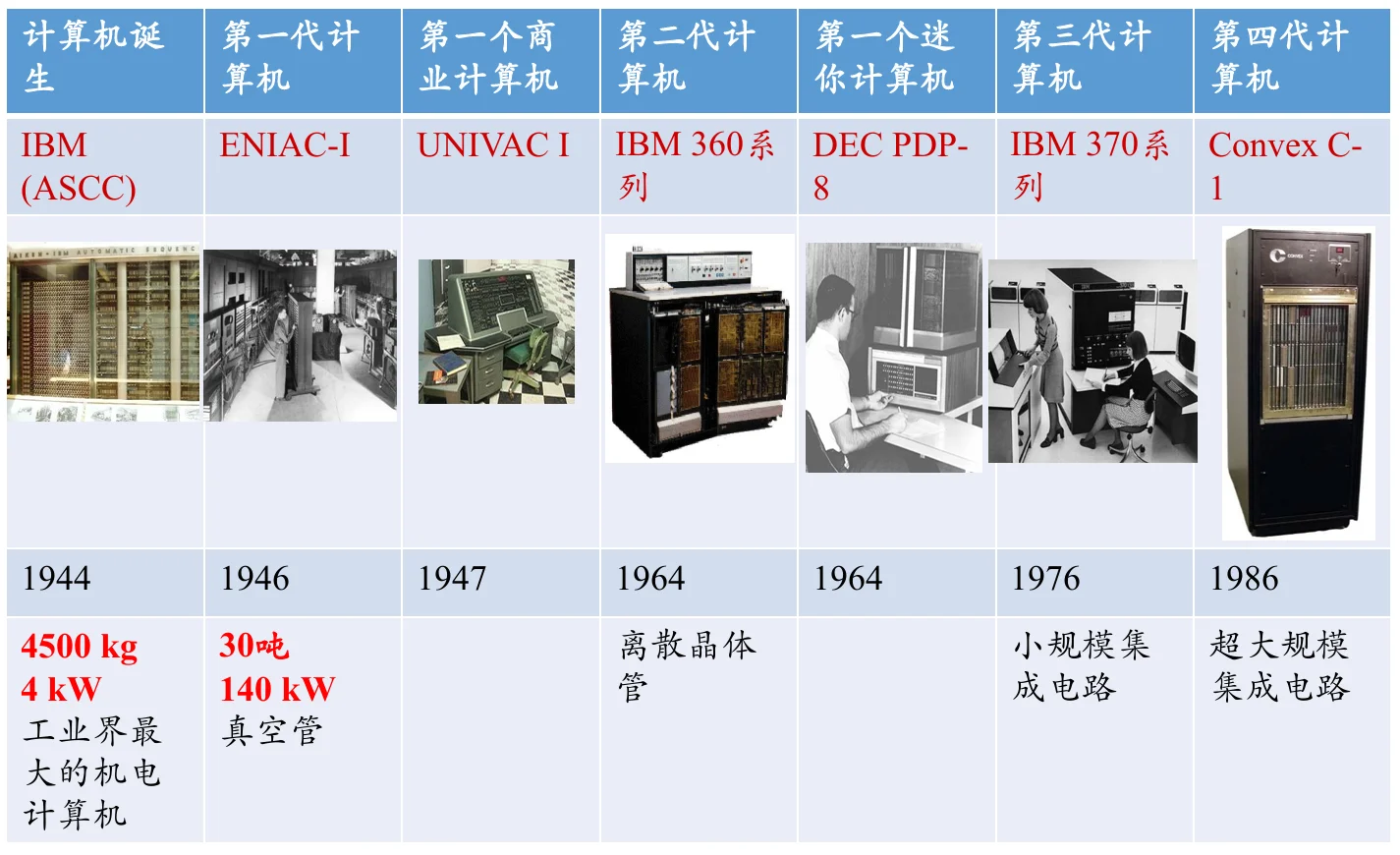

计算机发展史

第一代计算机：真空管时代，1946–1957 主要使用真空管作为基本电子器件。特点是体积大、功耗高、发热严重、可靠性较差，但实现了早期电子计算机。

第二代计算机：晶体管时代，1958–1964 晶体管取代真空管。相比第一代，计算机体积变小、功耗降低、速度提高、可靠性增强。

第三代计算机：小/中规模集成电路时代，1965–1970 开始把多个晶体管集成到一块芯片上，使用小规模集成电路和中规模集成电路。计算机进一步小型化，性能和稳定性继续提升。

第四代计算机：大规模/超大规模集成电路时代，1971 至今 使用大规模、超大规模甚至极大规模集成电路，单芯片上可集成大量器件。现代 CPU、内存和 SoC 都属于这一发展阶段，特点是性能高、成本低、集成度极高。

处理器产业链

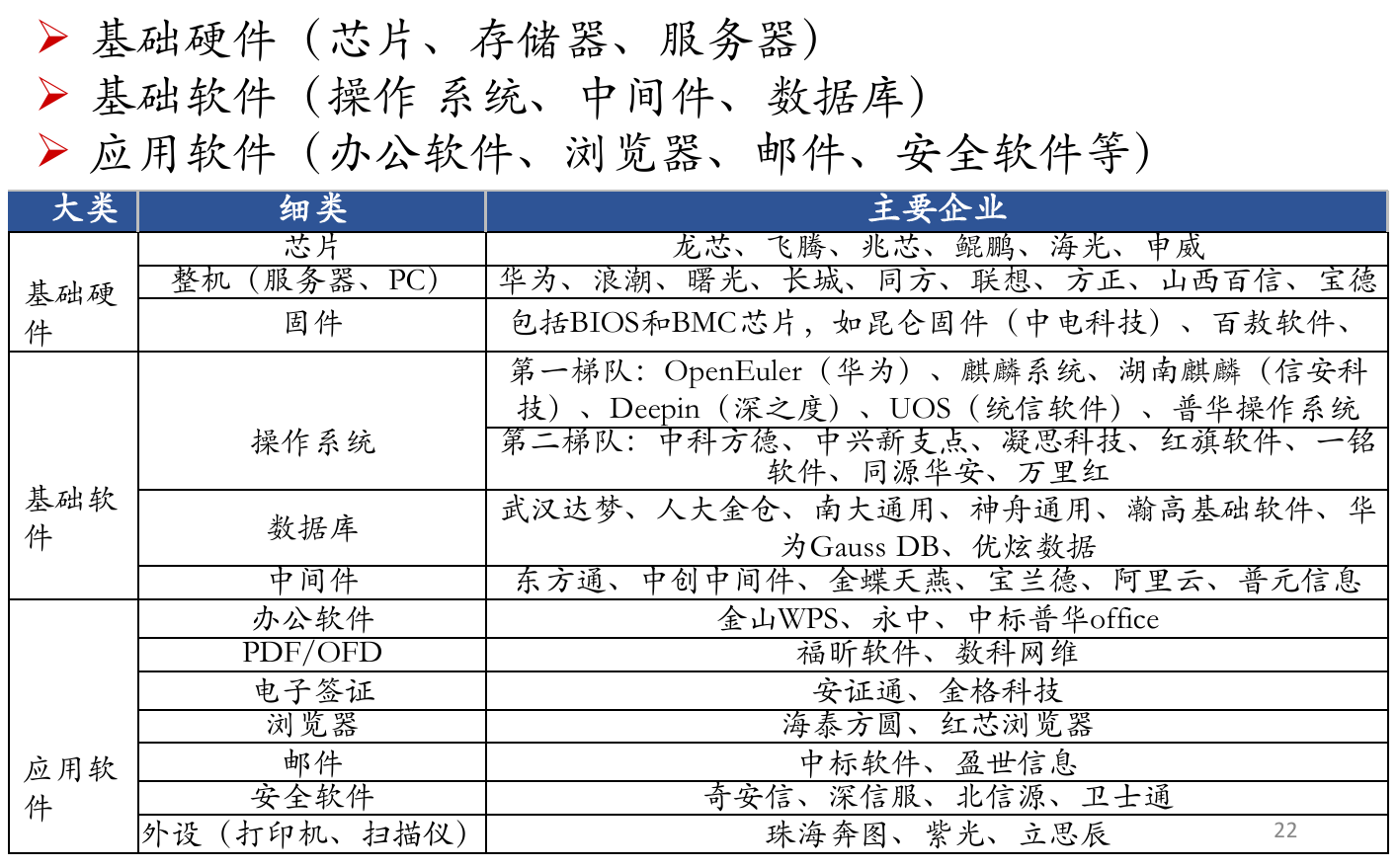

中国基础IT产业链

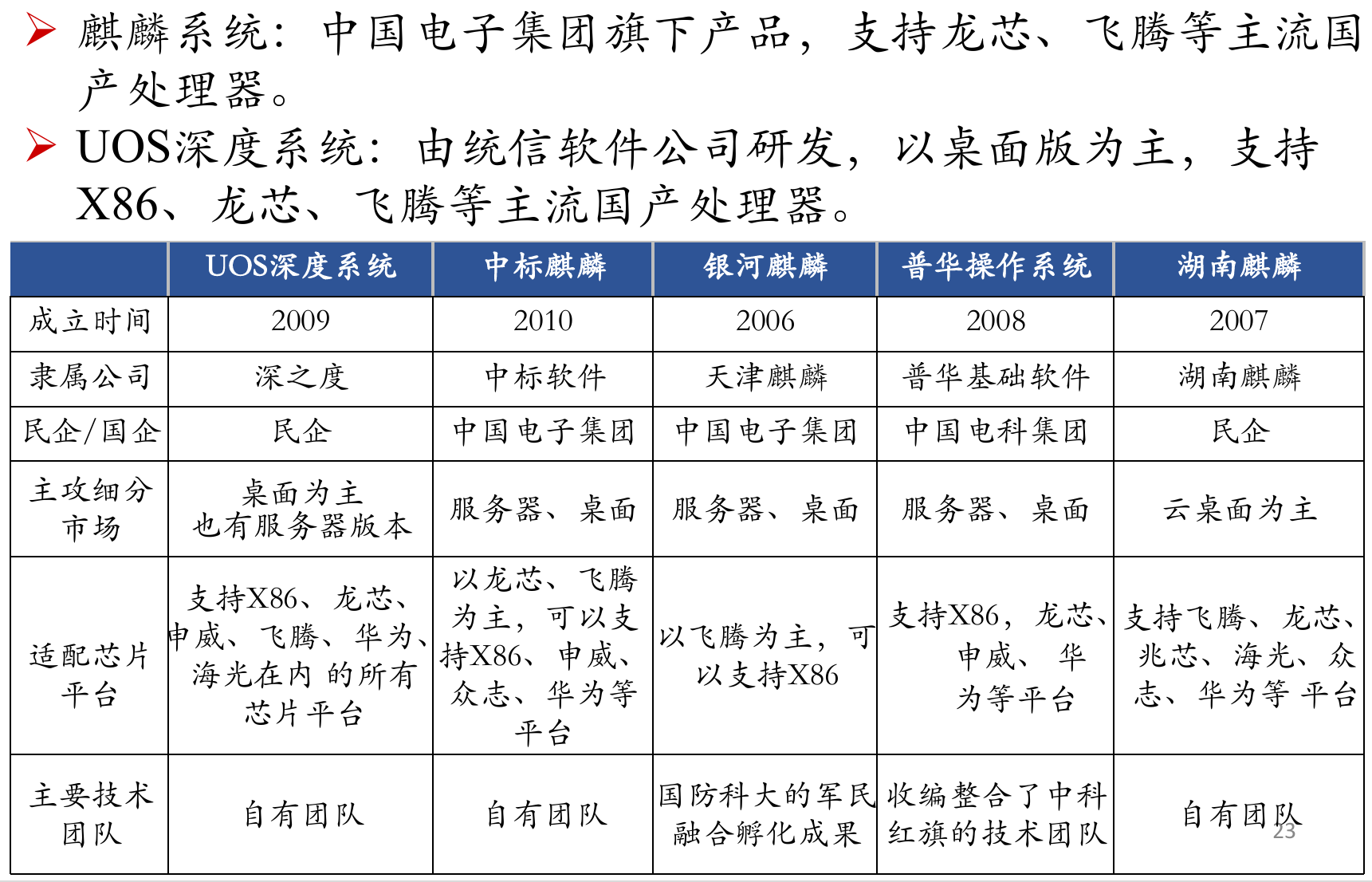

国产操作系统

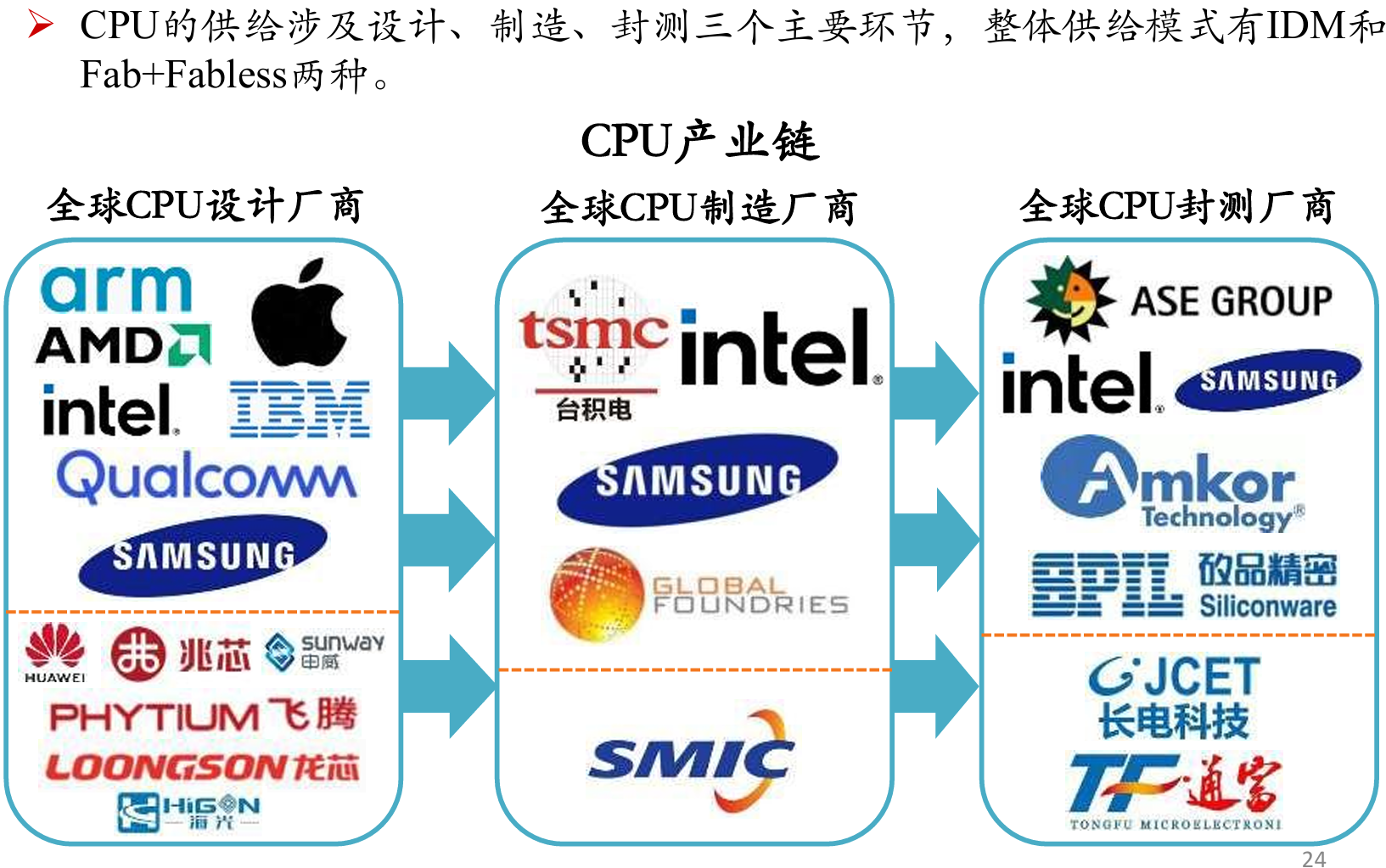

CPU供给概述

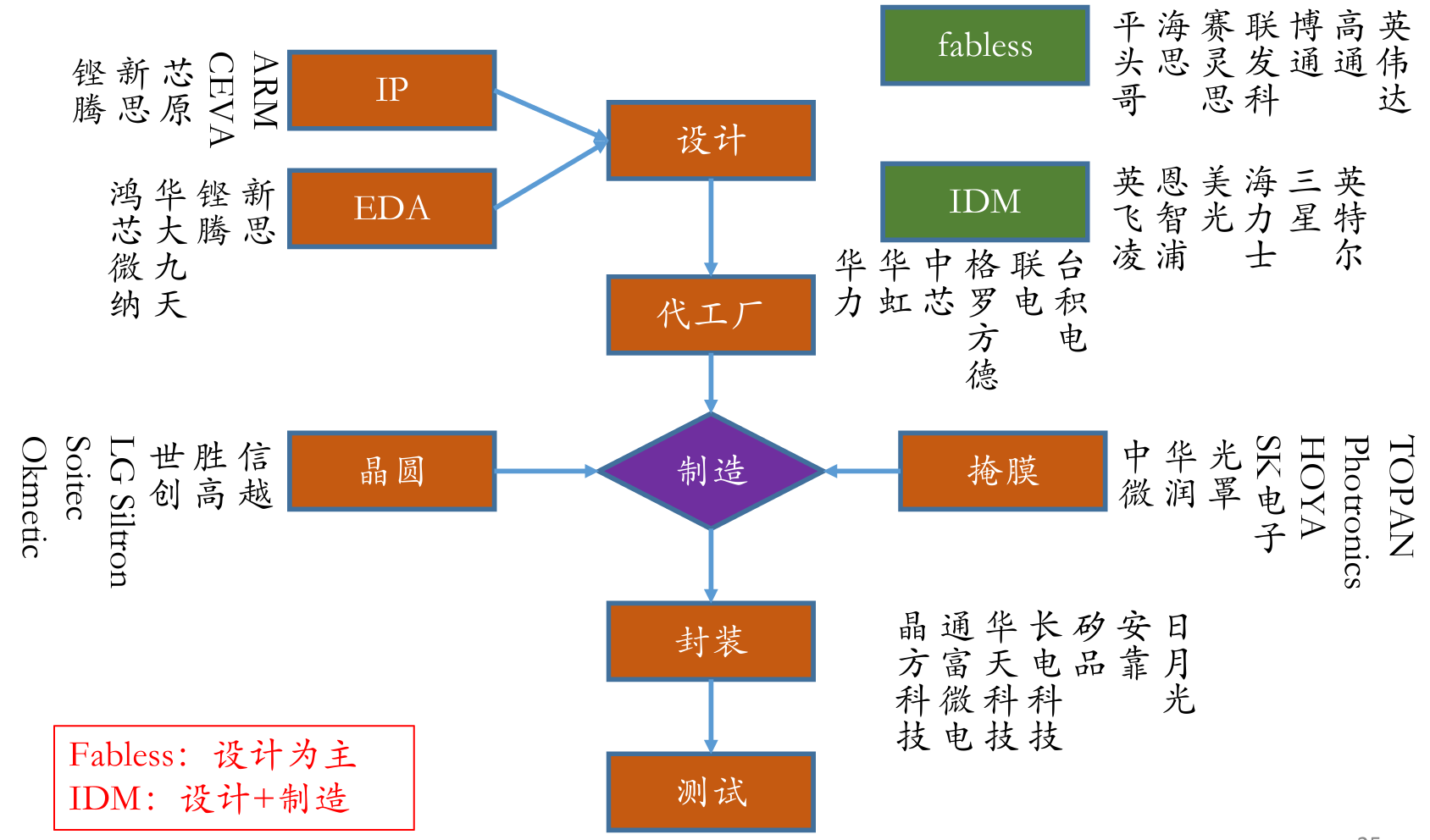

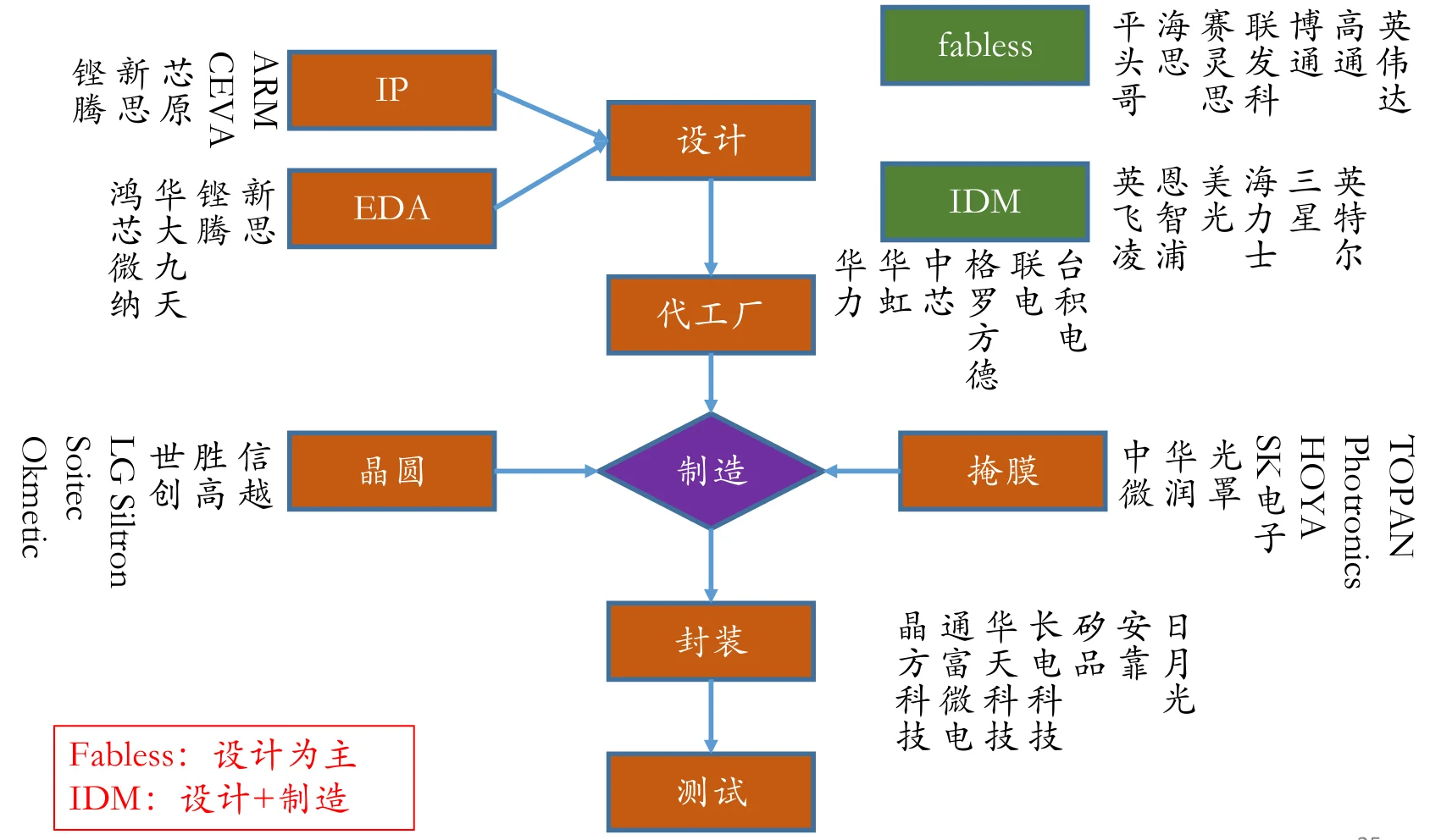

半导体产业链

处理器介绍

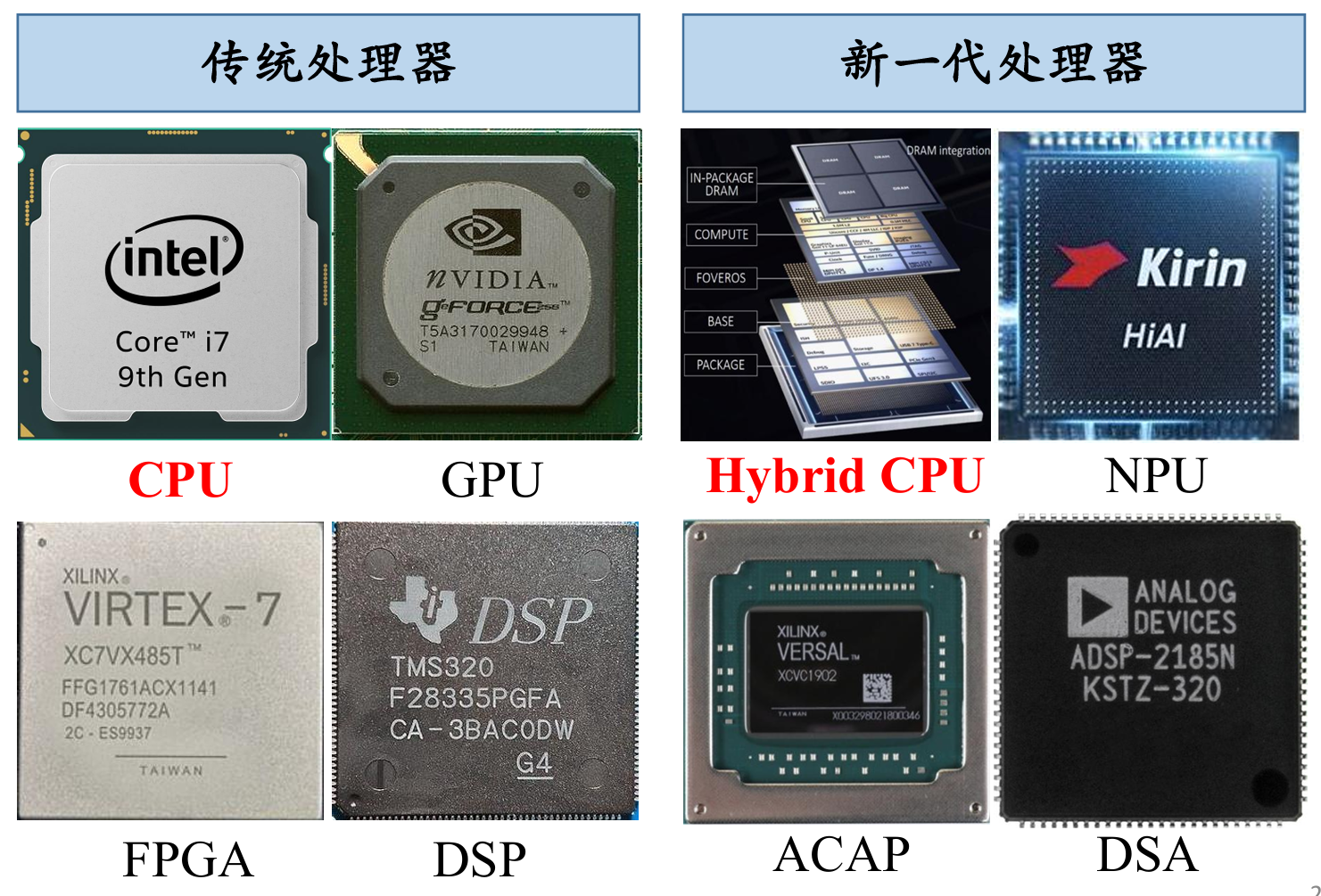

处理器类型

分为传统处理器和新一代处理器

计算机架构的定义

计算机架构不只是 ISA。旧观点认为架构主要是指令集架构 ISA，包括寄存器、寻址方式、指令格式、操作类型等；但真实的计算机架构还包括微架构和硬件实现，即如何用功能单元、数据通路、控制逻辑和缓存等部件，把 ISA 具体实现出来，并在成本、功耗和可用性约束下尽量提高性能。

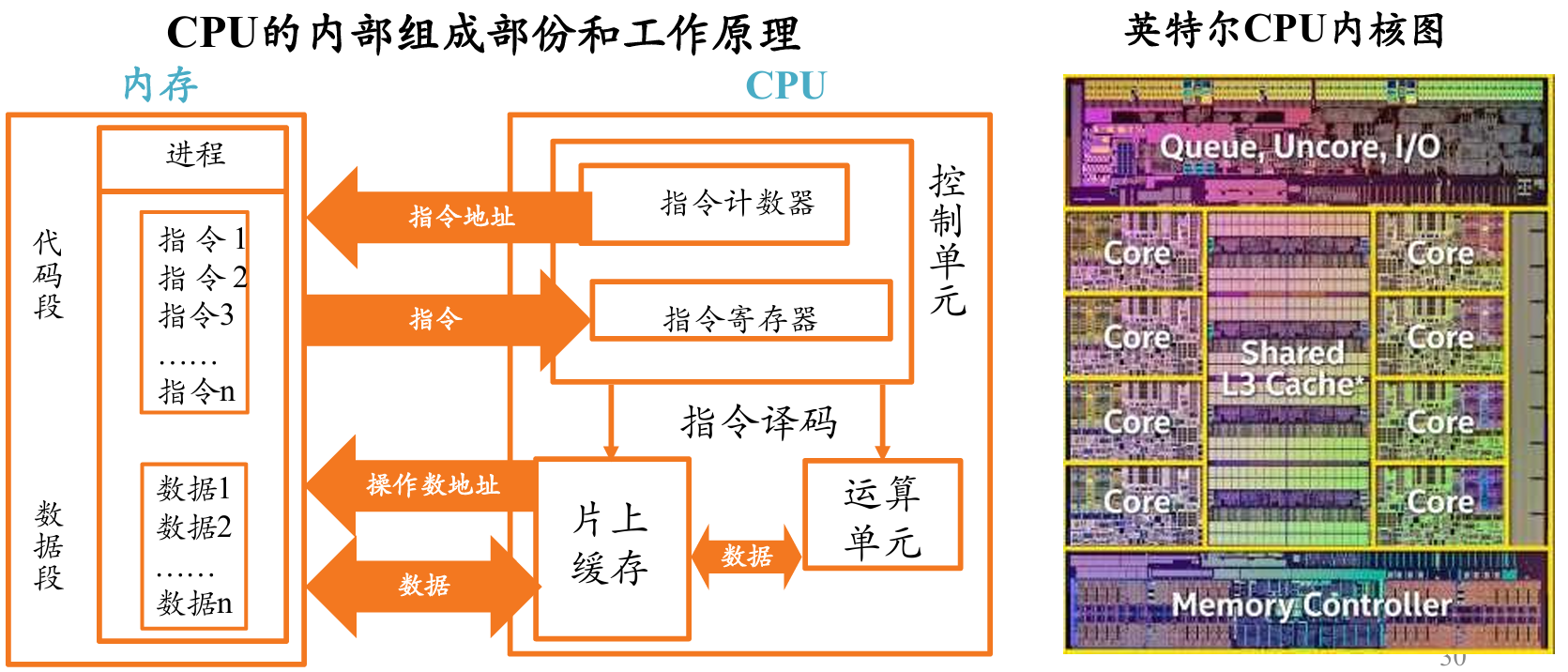

CPU结构

CPU，即中央处理器，是计算机中负责执行指令和处理数据的核心部件。它主要由功能单元、数据通路、控制器和缓存组成。

控制器负责取指令、译码，并发出控制信号，决定 CPU 下一步做什么。

数据通路负责数据的传输和运算，包括寄存器、运算单元 ALU 等。

功能单元负责具体操作，比如加减运算、逻辑运算、地址计算等。

缓存 Cache用于临时保存常用的指令和数据，减少 CPU 访问主存的时间。

指令集架构 ISA

CPU内核的基础就是指令集(ISA)和微架构。ISA 是软件和硬件之间的接口，规定了编译器能使用哪些指令，以及 CPU 应该如何识别和执行这些指令，ISA包括以下几个部分：

1. 数据类型 CPU 能识别什么类型的数据，例如 byte、word、integer、floating point、string 等。
2. 操作类型 CPU 能对数据做什么操作，例如 add、sub、mul、div、xor、move 等。
3. 可编程存储器 程序可以直接使用或控制的存储资源，例如寄存器 regs、PC、memory。
4. 寻址方式 CPU 如何找到操作数，例如立即数、寄存器、绝对地址、相对地址、寄存器加偏移等。
5. 指令编码 一条机器指令如何用二进制表示，包括 opcode 和 operand fields 等。

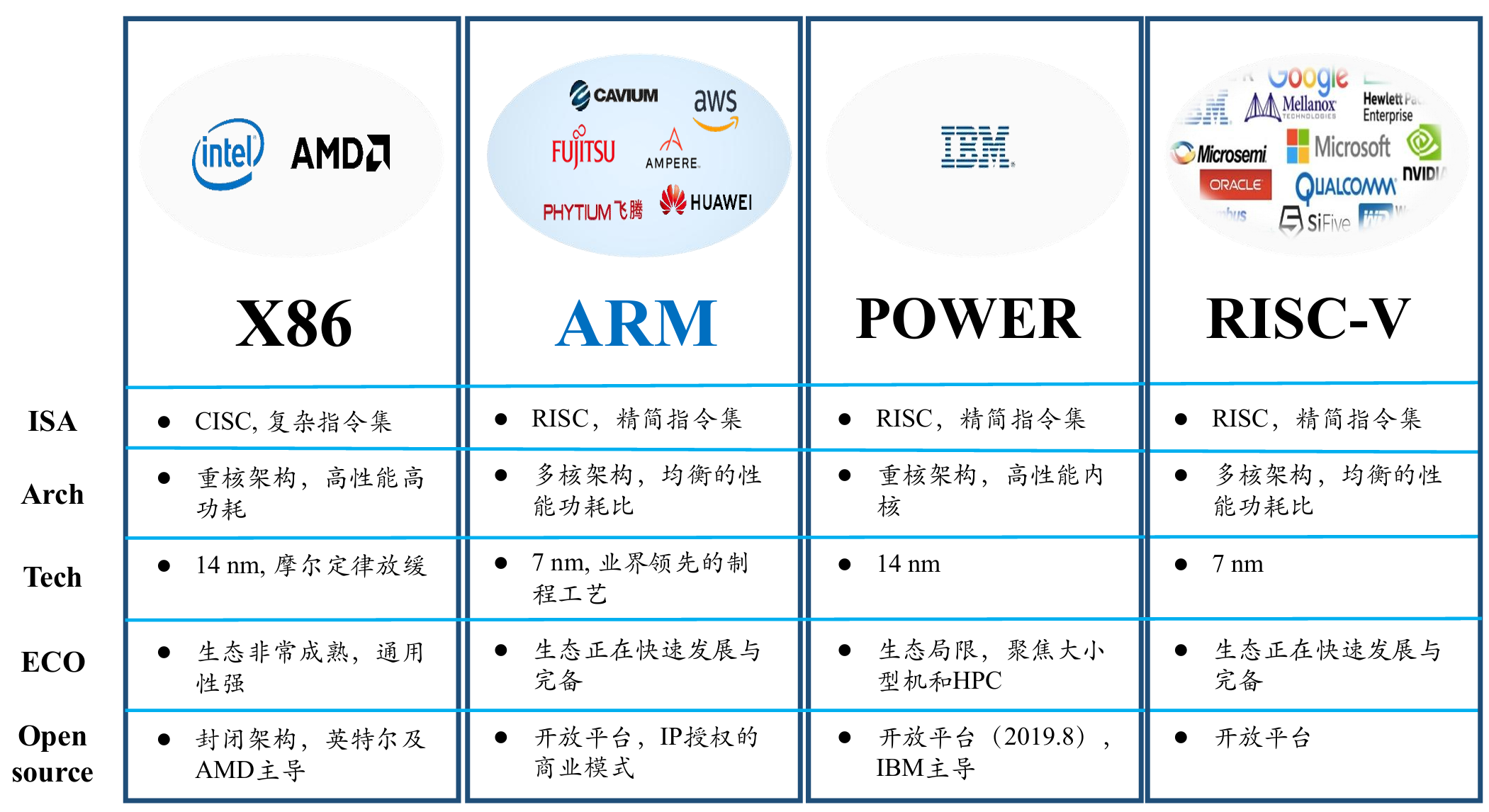

ISA 对比

芯片设计与制造流程

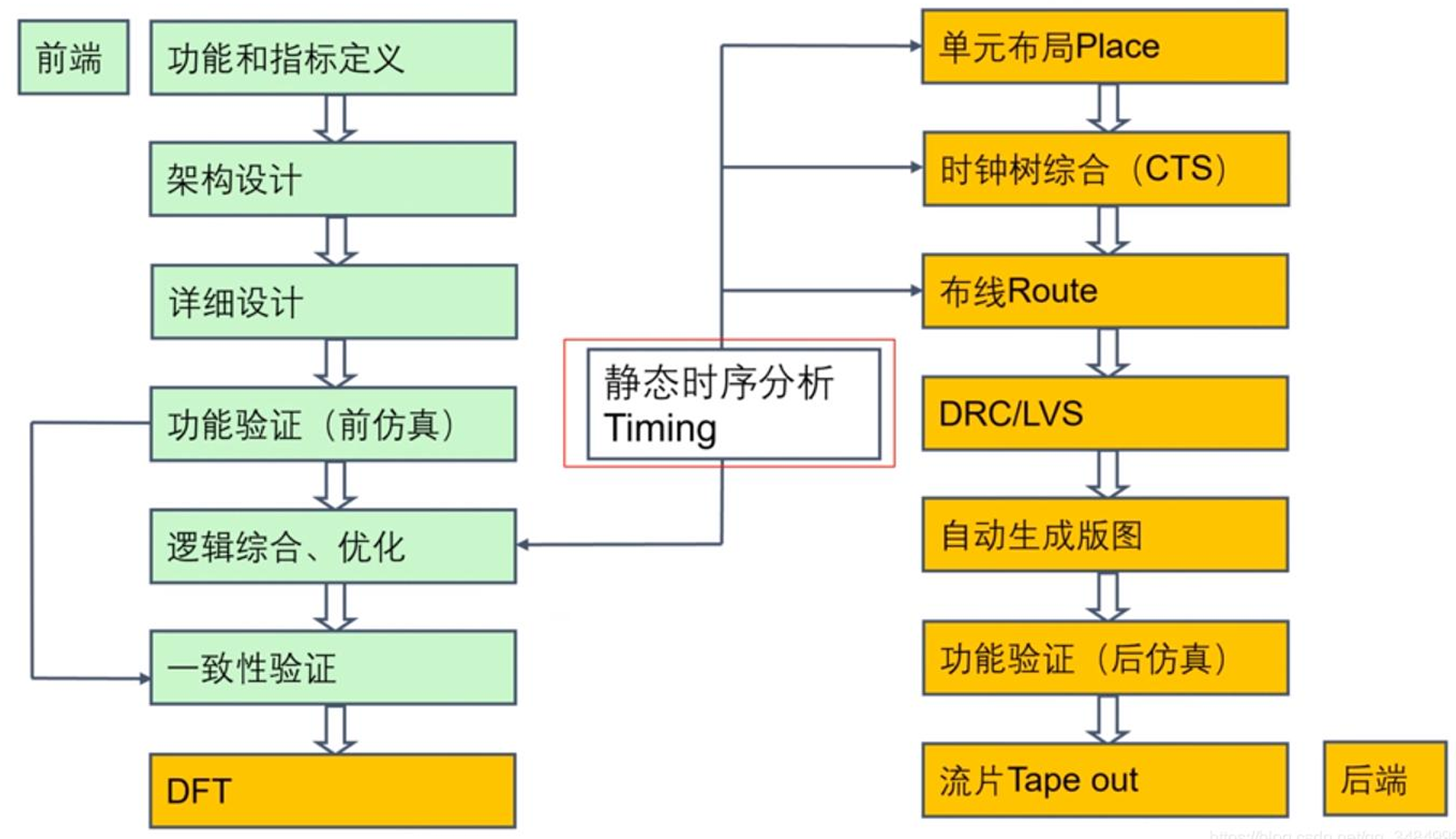

芯片设计流程

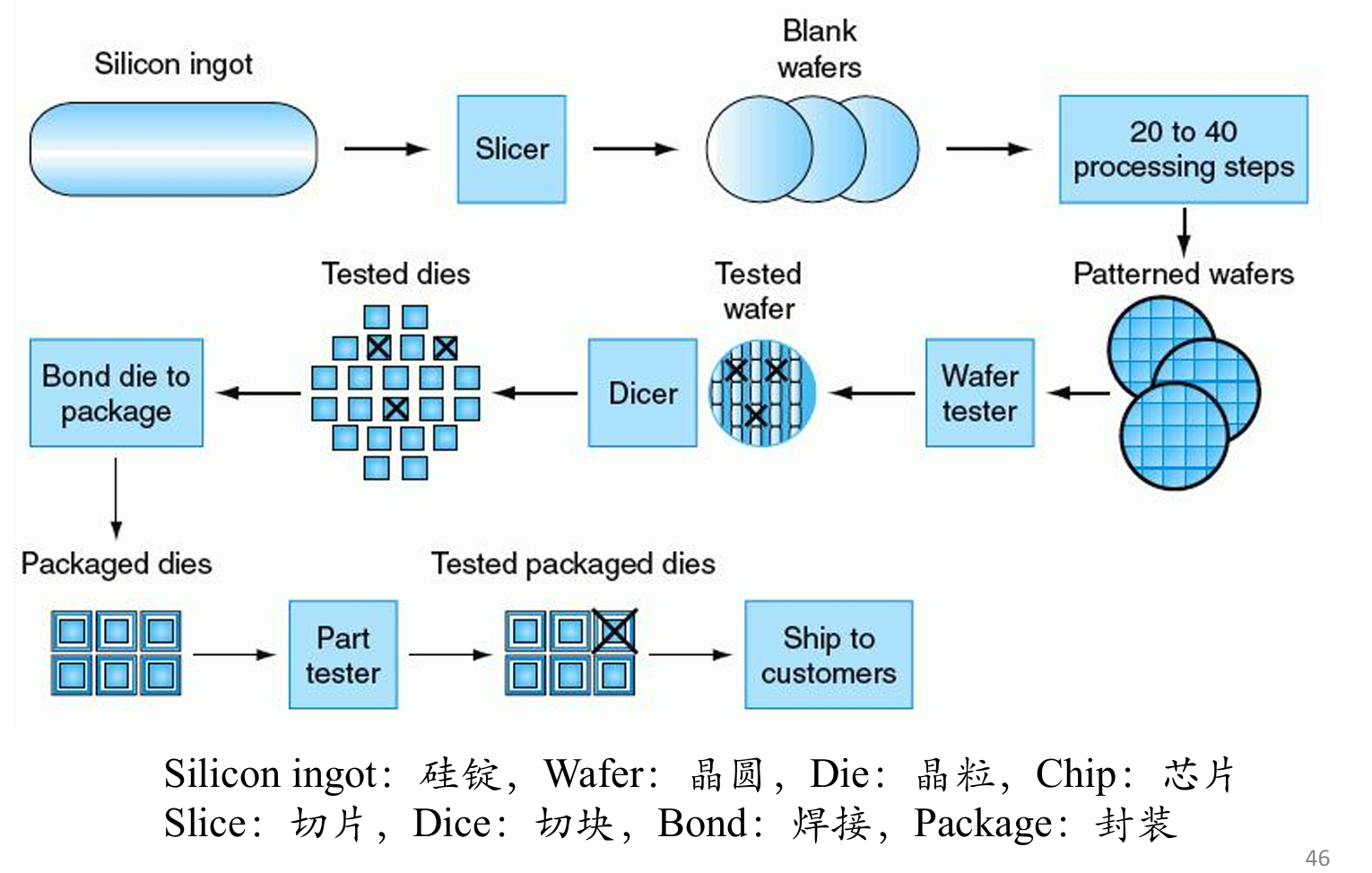

制造流程

重要思想1： 摩尔定律与制造工艺

Moore’s Law

Moore 定律指芯片上的晶体管数量会随时间快速增长，早期约每年翻倍，后来约每 18 个月翻倍。它使得芯片在成本基本不变的情况下，集成度提高、性能增强、功耗降低，是推动计算机硬件性能发展的重要规律。

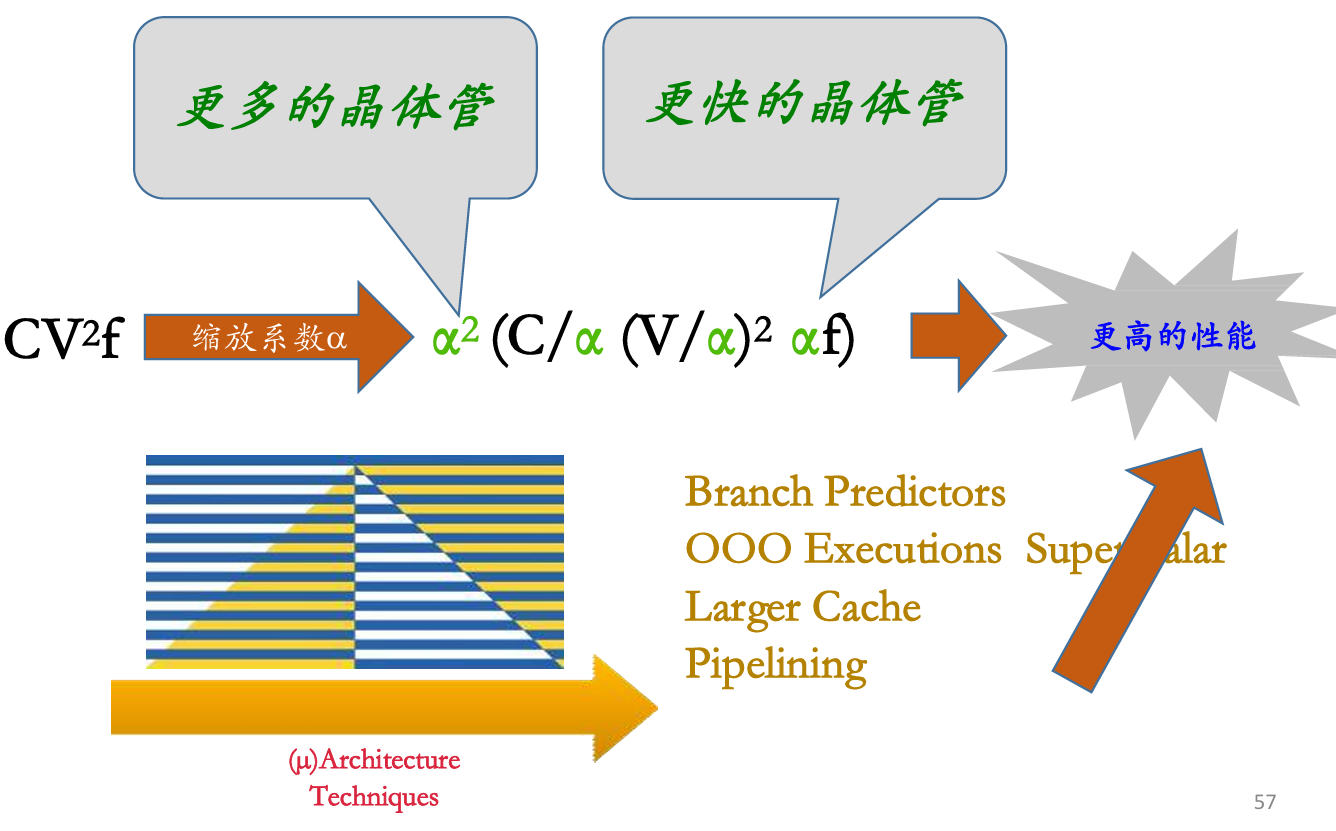

工艺缩放系数

缩放系数 α 表示工艺尺寸缩小的倍数，α = 原尺寸 / 新尺寸。若尺寸按 1/α 缩小，则单位面积可集成更多晶体管，芯片性能提高，是摩尔定律背后的重要技术基础。

集成电路工艺的发展史

1962年，SSI（小规模集成）12个晶体管

1966年，MSI（中型集成），100-1k晶体管

1967-1973，大规模集成电路，1k~100k晶体管

1977年，超大规模集成电路（VLSI），30m²，150k晶体管

1993年，ULSI（超大规模集成）16M闪存和256M DRAM集成了10M晶体管

1994年，GSI（千兆级集成）1G DRAM集成了100亿个晶体管

2007年，2T的80核CPU失败

处理器技术的发展史

1. 晶体管尺寸不断缩小 从 250nm → 130nm → 65nm → 32nm → 14nm → 7nm，说明工艺节点越来越先进，单个晶体管变得更小。晶体管越小，同样面积芯片上能放更多晶体管。
2. 晶体管密度不断增加 晶体管密度每年增加约 35%，芯片尺寸每年增加 10%–20%。这意味着处理器里可以集成更多功能，比如更多缓存、更多核心、更复杂的执行单元等。
3. 晶体管速度随尺寸缩小而提高 晶体管变小后，沟道更短，电容更小，开关速度理论上会提高。所以早期处理器性能提升很大程度来自工艺缩小。
4. 但电线延迟成为新问题 晶体管变快，不代表芯片内部连线也等比例变快。随着芯片更复杂、连线更多更长，电线延迟逐渐成为限制处理器性能的重要瓶颈。

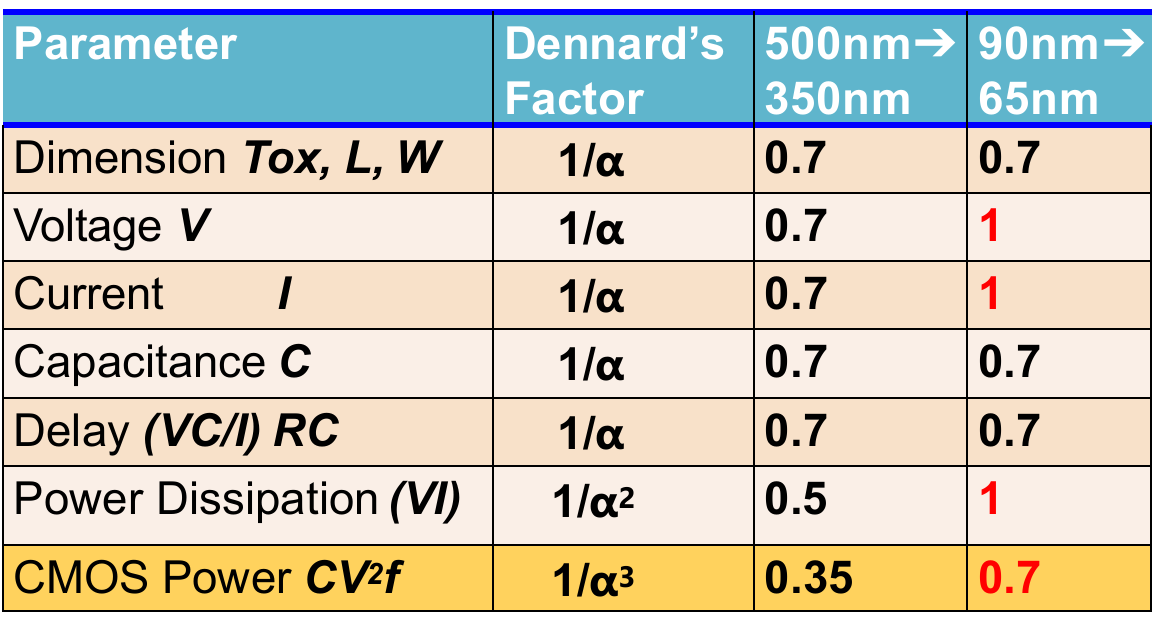

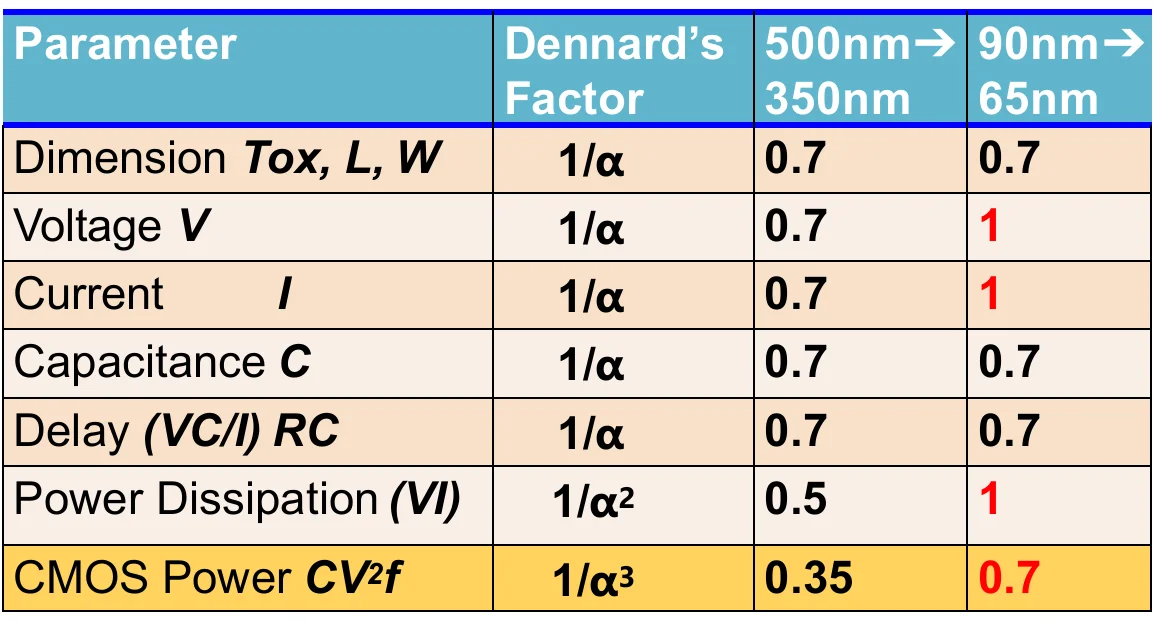

登纳德系数 Dennard Factor

登纳德系数 α 表示工艺尺寸缩小的倍数，α = 原尺寸 / 新尺寸。它用于描述理想工艺缩放下，尺寸、电压、电流、电容、延迟和功耗如何同步缩小。早期工艺缩放符合登纳德定律，因此晶体管更多、速度更快且功耗可控；但后来电压难以下降，导致功耗问题严重，Dennard Scaling 失效，并引出黑硅问题。

500nm → 350nm：尺寸、电压、电流、电容基本都能按 0.7 缩小，比较符合登纳德缩放。

90nm → 65nm：尺寸还能缩小到 0.7，但电压和电流基本不再下降，仍然约等于 1。这样功耗就降不下来了，说明 Dennard Scaling 开始失效。

当电压缩放和频率缩放都受限制时，会出现 Dark Silicon（黑硅） 问题，也就是芯片上虽然可以集成越来越多晶体管，但由于功耗和散热限制，不能让所有晶体管同时工作，其中一部分区域必须关闭或低功耗运行，就像“变黑”了一样。

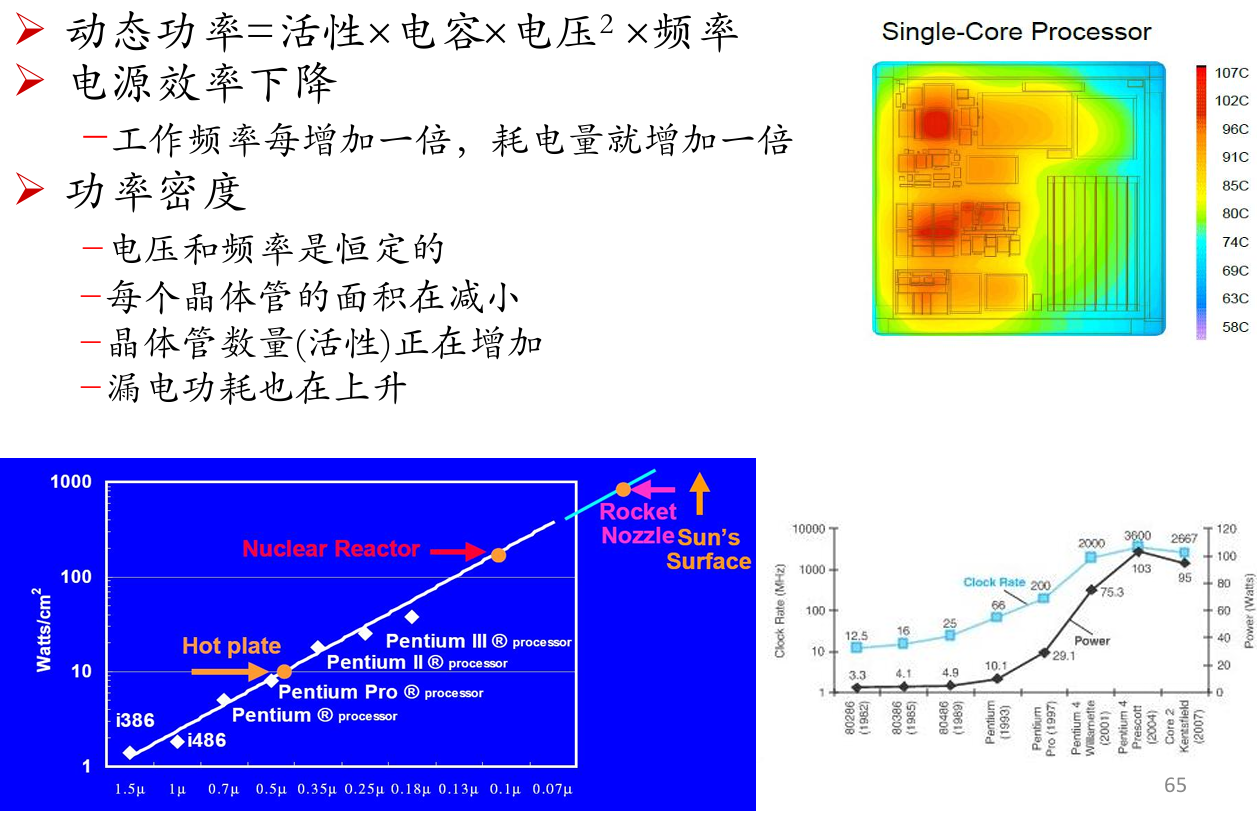

功耗墙

动态功率 ≈ 活性 × 电容 × 电压² × 频率

其中，活性表示有多少晶体管在工作，电容和电路规模有关，电压影响最大，因为是平方关系，频率越高，开关次数越多，功耗也越大。

功率密度在变大。电压和频率是恒定的，每个晶体管的面积在减小，晶体管数量（活性）正在增加，漏电功耗也在上升。

工艺缩小后，晶体管越来越多，但电压和频率不能继续有效下降，漏电也增加，导致单位面积功耗越来越高。这限制了 CPU 继续靠提高主频来提升性能，因此出现“功耗墙”。

重要思想2： 抽象表示

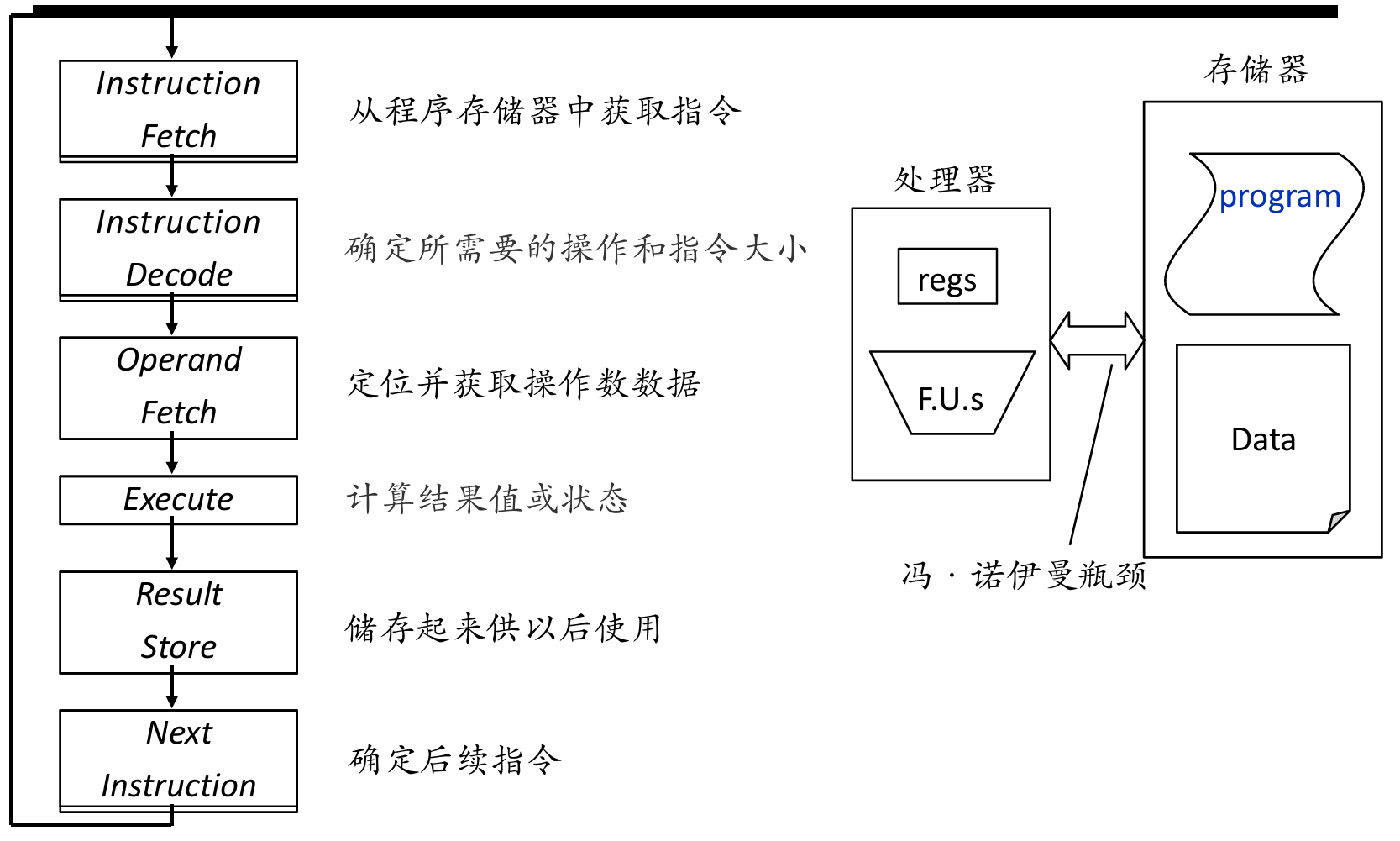

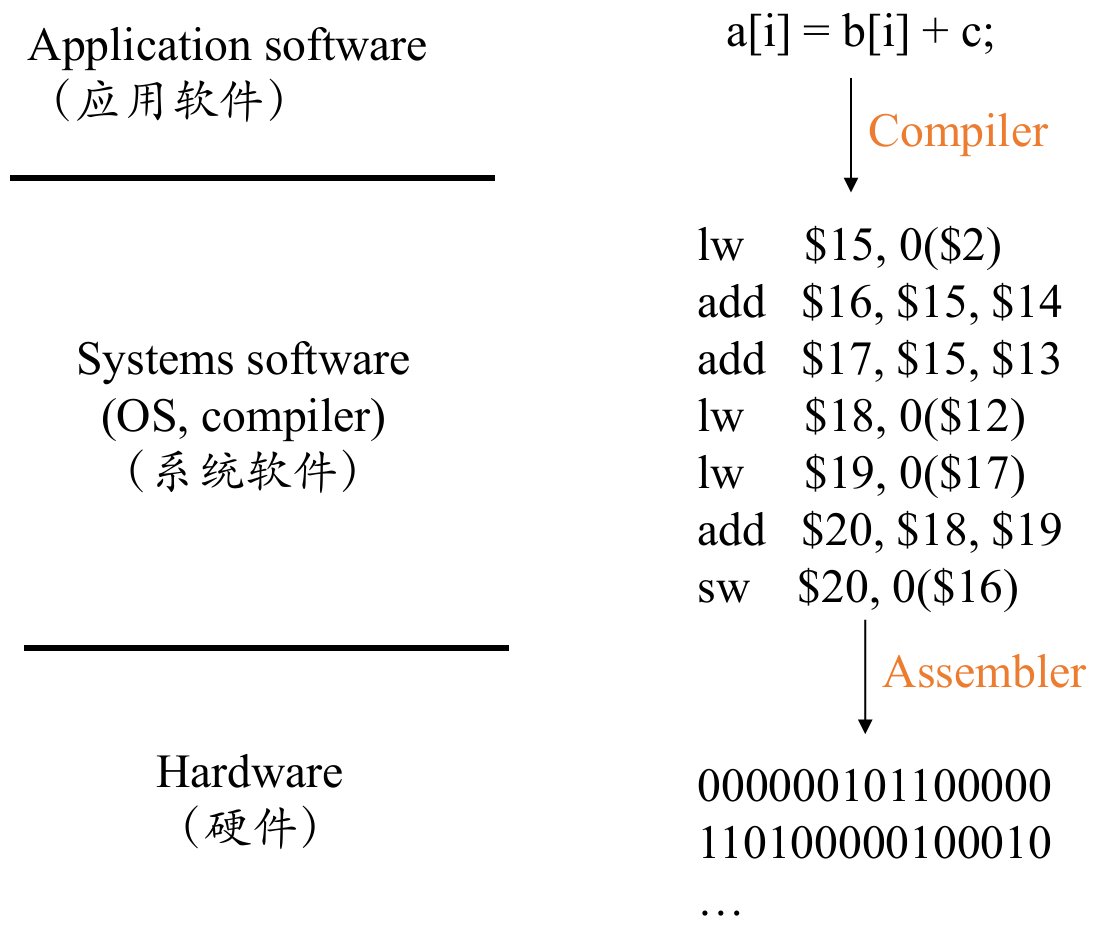

软硬件接口

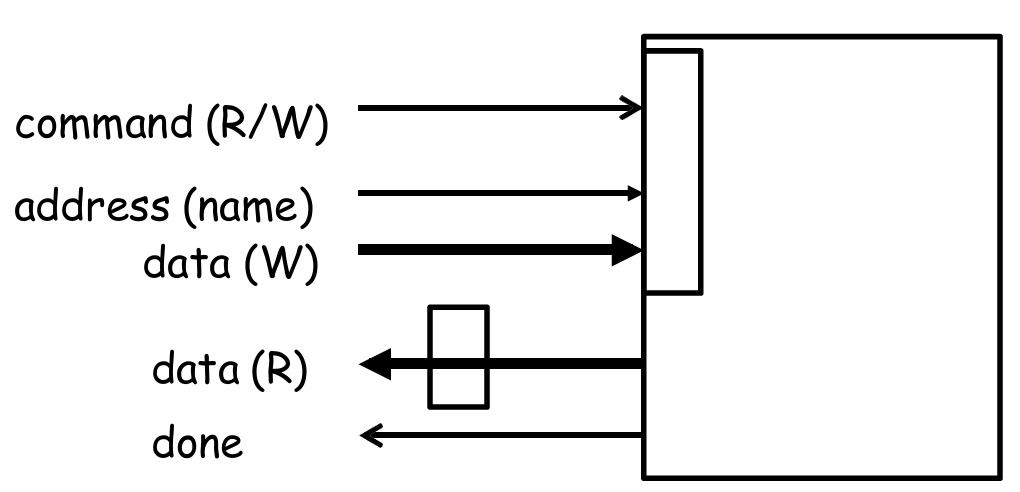

存储器抽象表示

• 表示方式（C语言中以指针来表示）。通常以字节地址命名，通常值以大小的倍数排列
• 读写序列
• 通过写入操作将值写到对应地址
• 读取地址返回该地址的最近写入值

重要思想3： 层次化

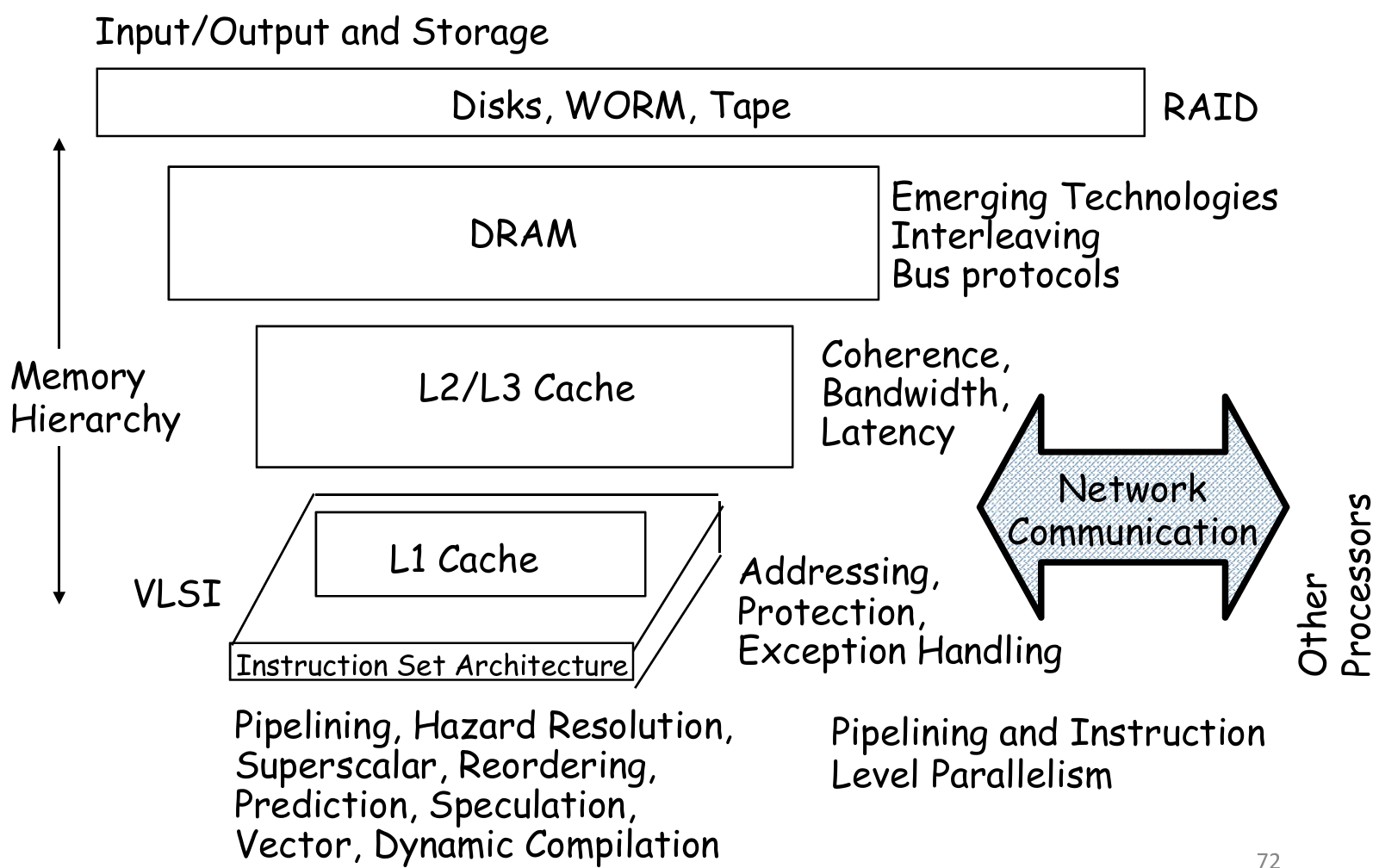

计算机体系结构

存储器技术的发展

存储器的发展经历了从早期物理介质到现代半导体存储的过程。

最早使用穿孔卡片、打孔纸带和机械轮子保存数据或指令，速度慢、容量小；

后来出现水银延迟线和磁芯存储器，使存储器逐渐进入电子化和随机访问阶段；

再后来 Robert Dennard 发明 DRAM，利用电容和晶体管存储信息，具有高密度、低成本的特点，成为现代主存的核心技术。

总体趋势是存储容量和密度快速提高，但访问延迟提升较慢，因此产生了“内存墙”问题，成为现代计算机系统性能的重要瓶颈。

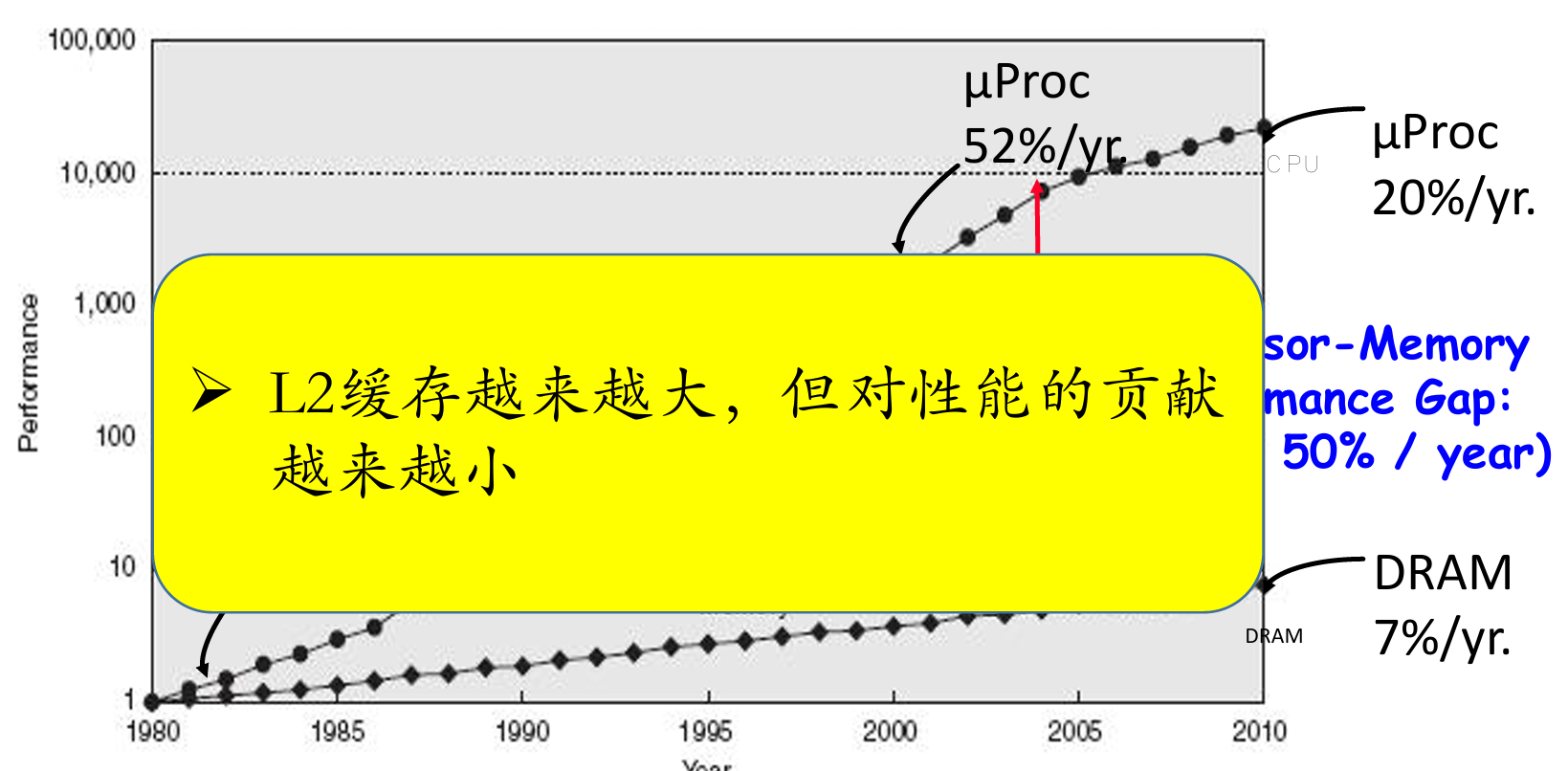

存储墙

存储墙是指 CPU 性能提升速度远快于 DRAM 主存性能提升速度，导致处理器和内存之间的性能差距不断扩大，因此 CPU 经常因为等待内存数据而停顿，内存访问成为系统性能瓶颈。

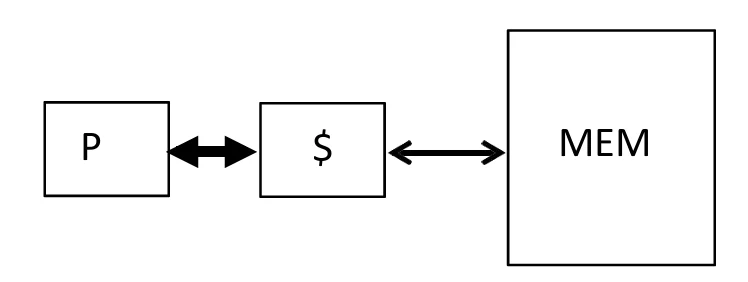

为了解决这个问题，处理器逐渐加入片上 Cache，并发展到 L2 Cache，用更快的缓存减少访问主存的次数。但随着缓存越来越大，其性能收益逐渐下降，所以存储墙仍然是现代计算机设计中的重要问题。

局部性原则(Locality)

局部性原则: 程序在任何时刻都只能访问地址空间中相对较小的部分。

两种不同类型的局部性

• 时间局部性：如果一个项被引用，它将倾向于很快被再次引用(例如，循环，重用)
• 空间局部性：如果一个项被引用，其地址靠近的项倾向于很快被引用(例如，直线代码，数组访问)

过去30年，硬件速度的提升主要依靠局部性。

重要思想4： 并行

ILP 墙 | Instruction-Level Parallelism

ILP 墙表示在单个程序/单个线程的指令流内部，能够找到的可并行执行的指令越来越少，单核处理器很难再靠“同时执行更多指令”来持续提升性能。

简单理解就是单个线程内部的并行性被挖得差不多了，再增加复杂硬件，收益也越来越小。

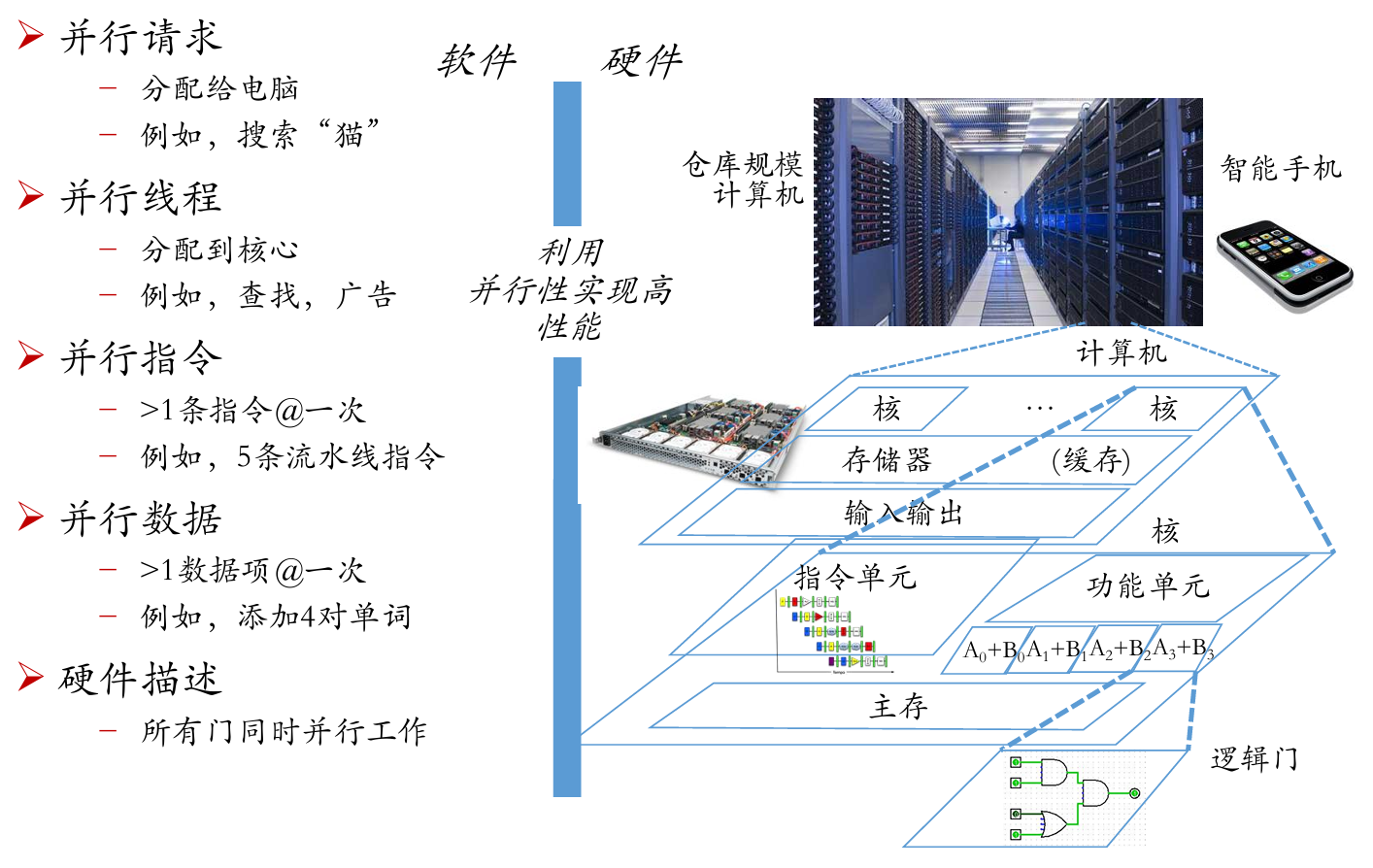

新学派机器结构

现代“新学派机器结构”不再主要依赖单核变快，而是通过不同层次的并行性来提高性能。

并行的分类

应用程序中的并行

• 数据并行 DLP：Data-Level Parallelism，数据级并行 意思是：对很多数据做相同或类似的操作。 例如：同时计算很多个数组元素、图像像素、矩阵元素。
• 任务并行 / 线程并行 TLP：Thread-Level Parallelism，线程级并行 任务并行的意思是把不同任务或线程分配到不同计算环境中执行。 例如：一个程序中，一个线程负责搜索，一个线程负责排序，一个线程负责显示结果。

架构中的并行

• 位级并行：增加处理器字长。 例如从 8 位到 16 位、32 位、64 位，一次能处理更多位的数据。
• ILP：Instruction-Level Parallelism，指令级并行 意思是一个处理器核心内部同时处理多条指令，例如流水线、超标量、乱序执行。
• 线程级并行：多个核心或多个硬件线程同时运行多个线程。 例如多核 CPU 同时跑多个线程。
• 向量架构 / GPU：适合大量数据并行。 例如 GPU 同时处理大量像素、矩阵运算、AI 张量计算。
• 异构：不同类型处理器协同工作。 例如 CPU + GPU + NPU，CPU 负责通用控制，GPU/NPU 负责专门计算。

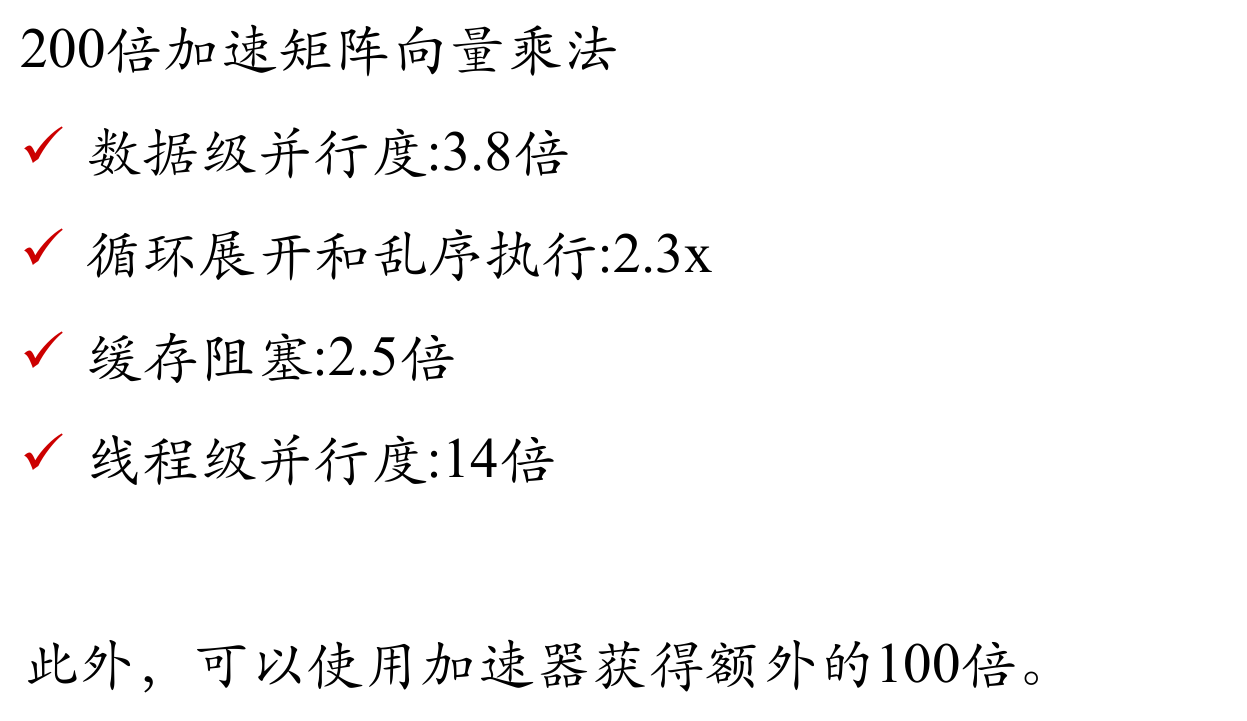

并行加速案例

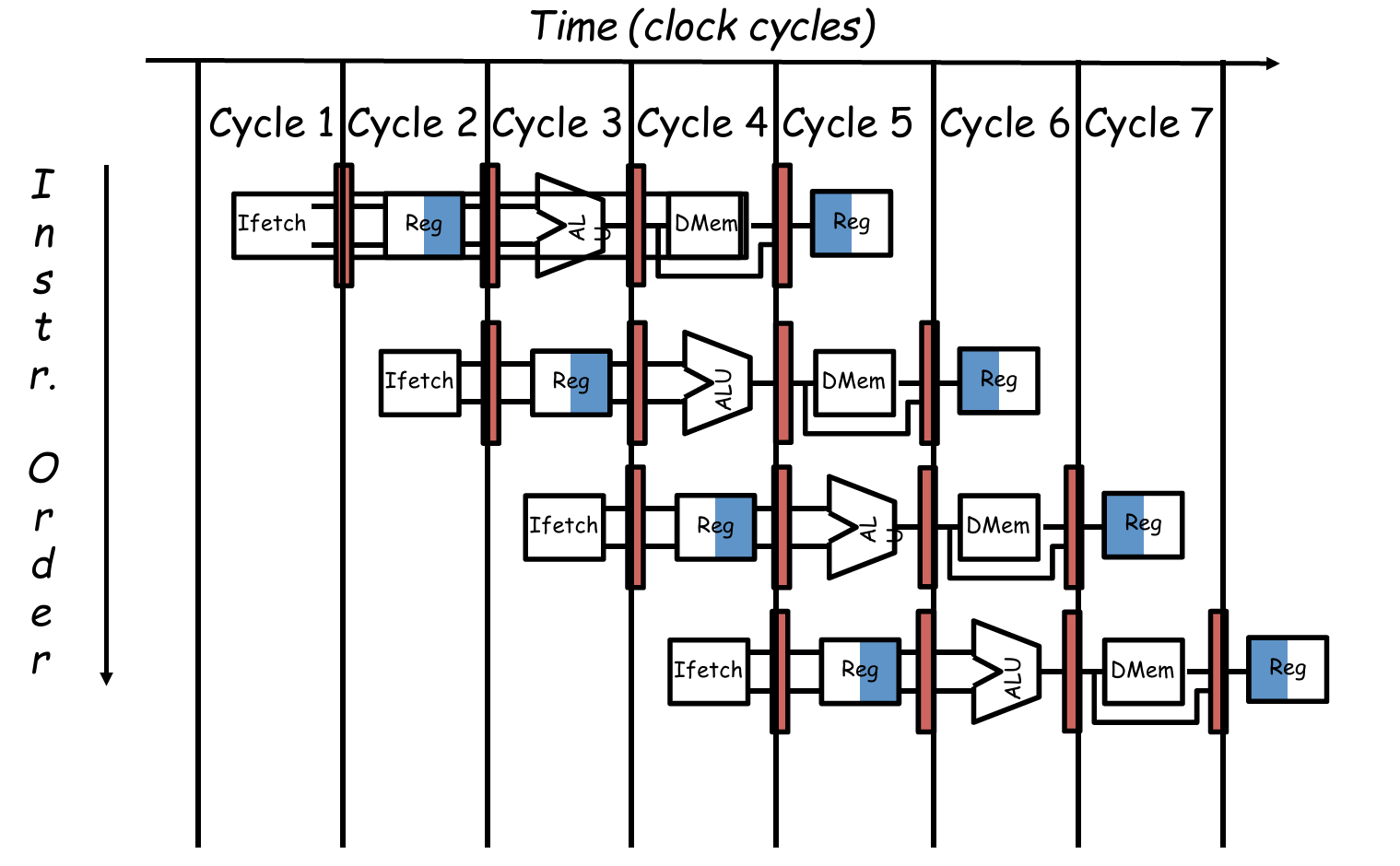

重要思想5： 流水线

重要思想6： 冗余

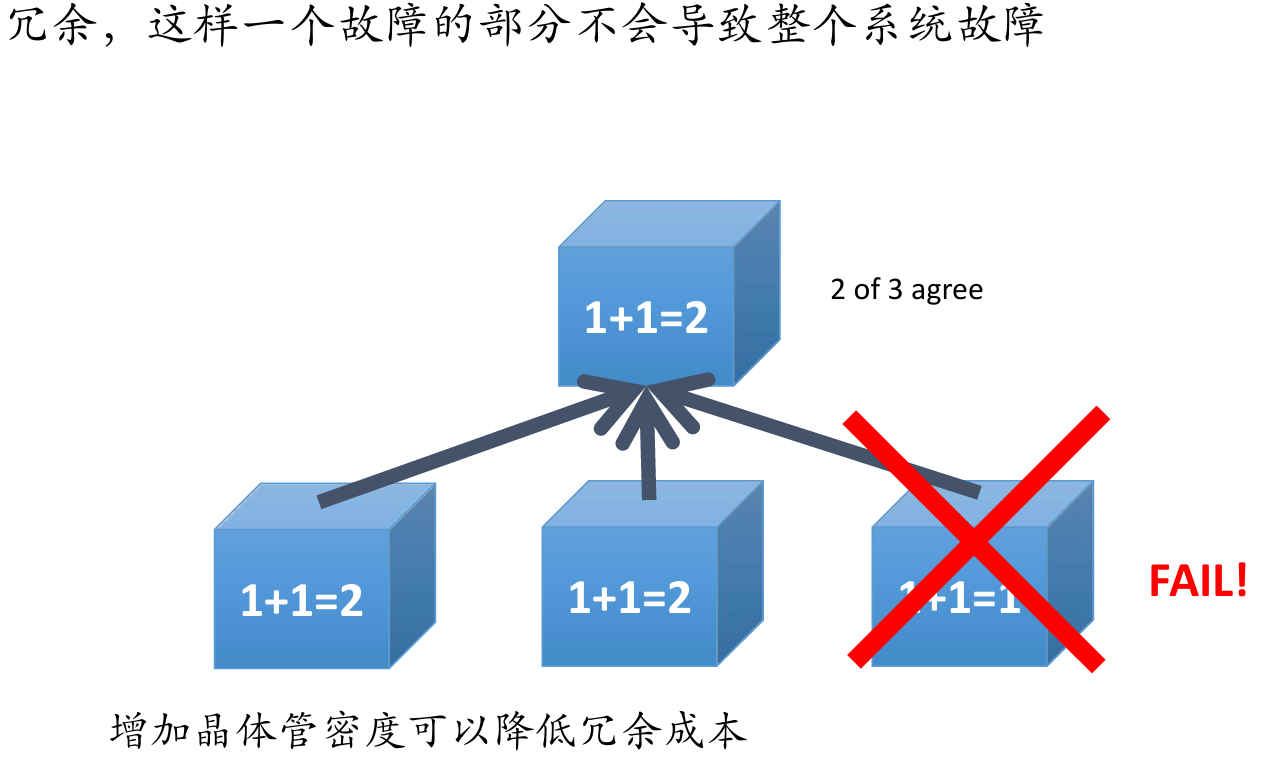

通过冗余实现可靠性

适用于从数据中心到存储到内存到指令的所有部分。

• 采用冗余数据中心，即使失去一个数据中心，互联网服务仍然在线
• 采用冗余磁盘阵列(RAID)，即使丢失1个磁盘但不丢失数据
• 冗余内存位(错误纠正码/ECC内存) ，即使丢失1位数据，也不会丢 失整个数据

重要思想7：性能评估

处理器性能评估的核心是执行时间。执行时间由指令数、CPI 和时钟周期共同决定，不能只看频率或 MIPS。比较性能要用同一工作负载下的执行时间，加速比等于旧时间除以新时间。局部优化不一定带来等比例整体提升，还要考虑功耗、CPI 和系统瓶颈。

性能指标

性能主要看两个指标：

响应时间 response time：一个程序从开始到结束的时间。 吞吐率 throughput：单位时间内完成的任务数量。

注意：更快的处理器通常能改善两者；更多处理器主要提升吞吐率，不一定改善单个任务响应时间。

CPU 时间

PU 时间分为：

User time：用户程序运行时间。 System time：操作系统执行系统调用等操作的时间。

真正比较性能时，常用：

也就是：执行时间越短，性能越高。

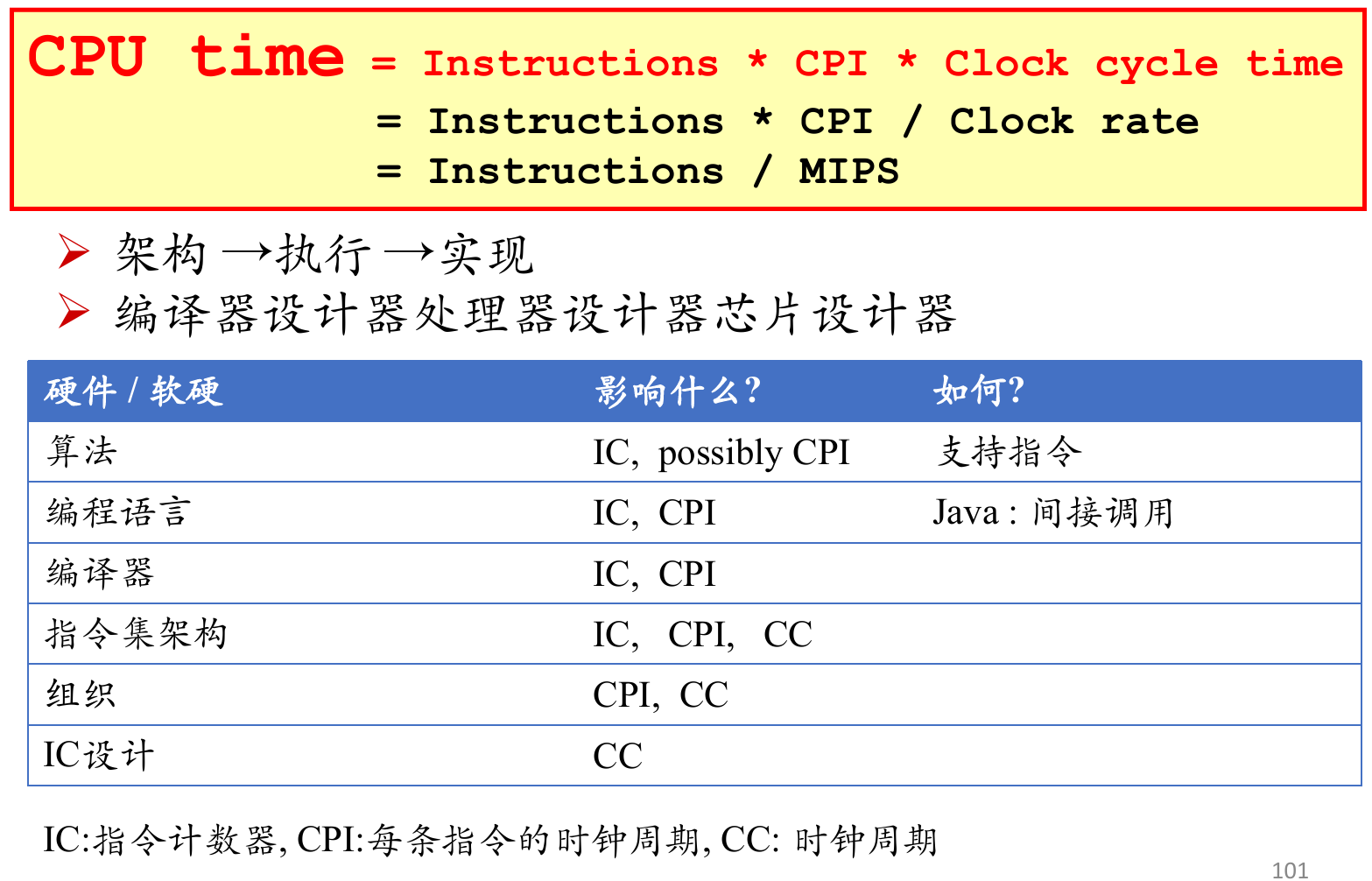

核心公式：Iron Law

也可以写成：

指令数越少、CPI 越低、时钟周期越短，程序执行越快。

其中：

IC / Instructions：指令数 CPI：每条指令平均需要多少个时钟周期 Clock Cycle Time：时钟周期时间 Clock Rate：时钟频率

算法、编程语言、编译器会影响指令数和 CPI；指令集、微架构、芯片实现会影响 CPI 和时钟周期。

性能比较与加速比

比较两个系统时，不要只看频率，要看执行同一任务的时间。

例如 X 用 10s，Y 用 15s：

所以 X 比 Y 快 1.5 倍，性能提升是：

注意：性能提升 50% 不等于 执行时间减少 50%。这个例子中执行时间只是从 15s 减到 10s，减少了 33%。

MIPS 陷阱

MIPS 全称是 Millions of Instructions Per Second，即每秒执行几百万条指令：

但不同 ISA 的“指令”复杂度不同，所以不能直接说 MIPS 高就一定快。比如 MIPS 指令多但 CPI 低，x86 指令少但 CPI 高，最后还是要回到执行时间公式判断。

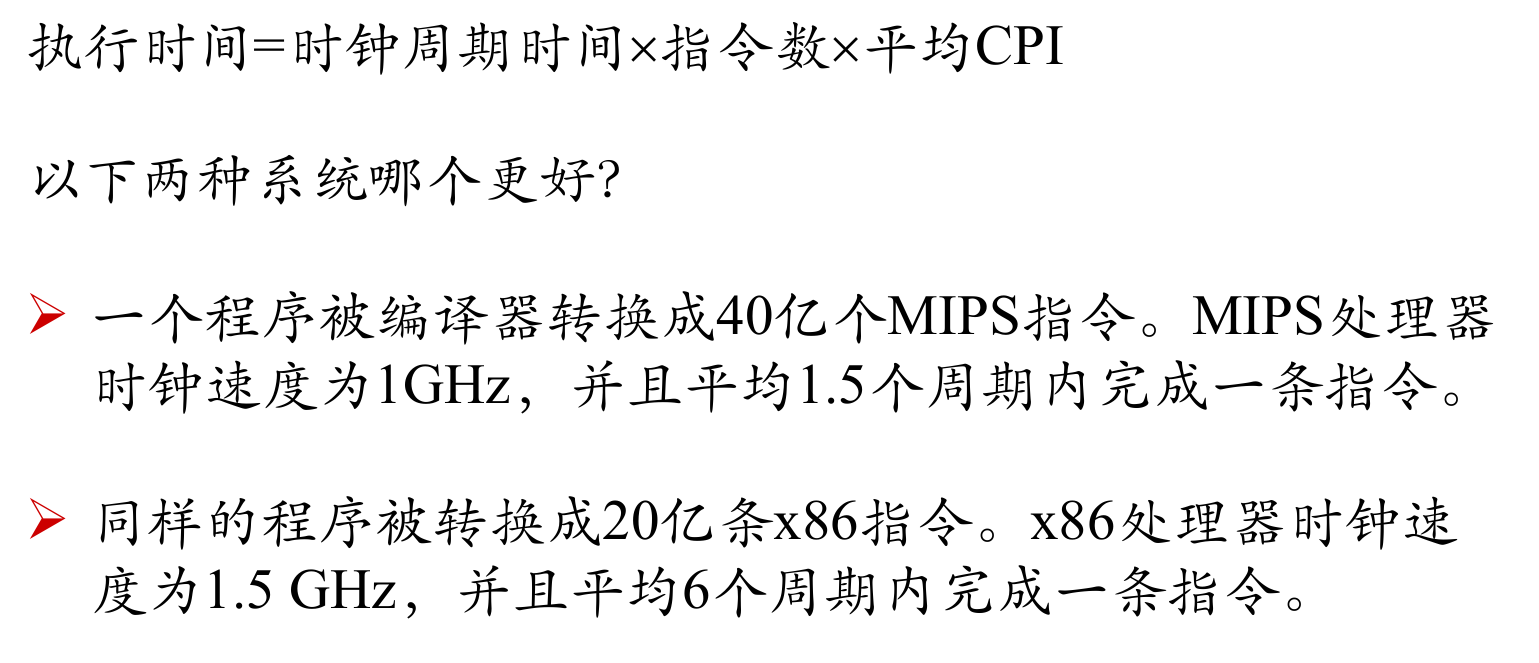

案例

MIPS 处理器：$\frac{4\times10^9 \times 1.5}{1\times10^9}=6s$

x86 处理器：$\frac{2\times10^9 \times 6}{1.5\times10^9}=8s$

所以这个例子中 MIPS 处理器更快。

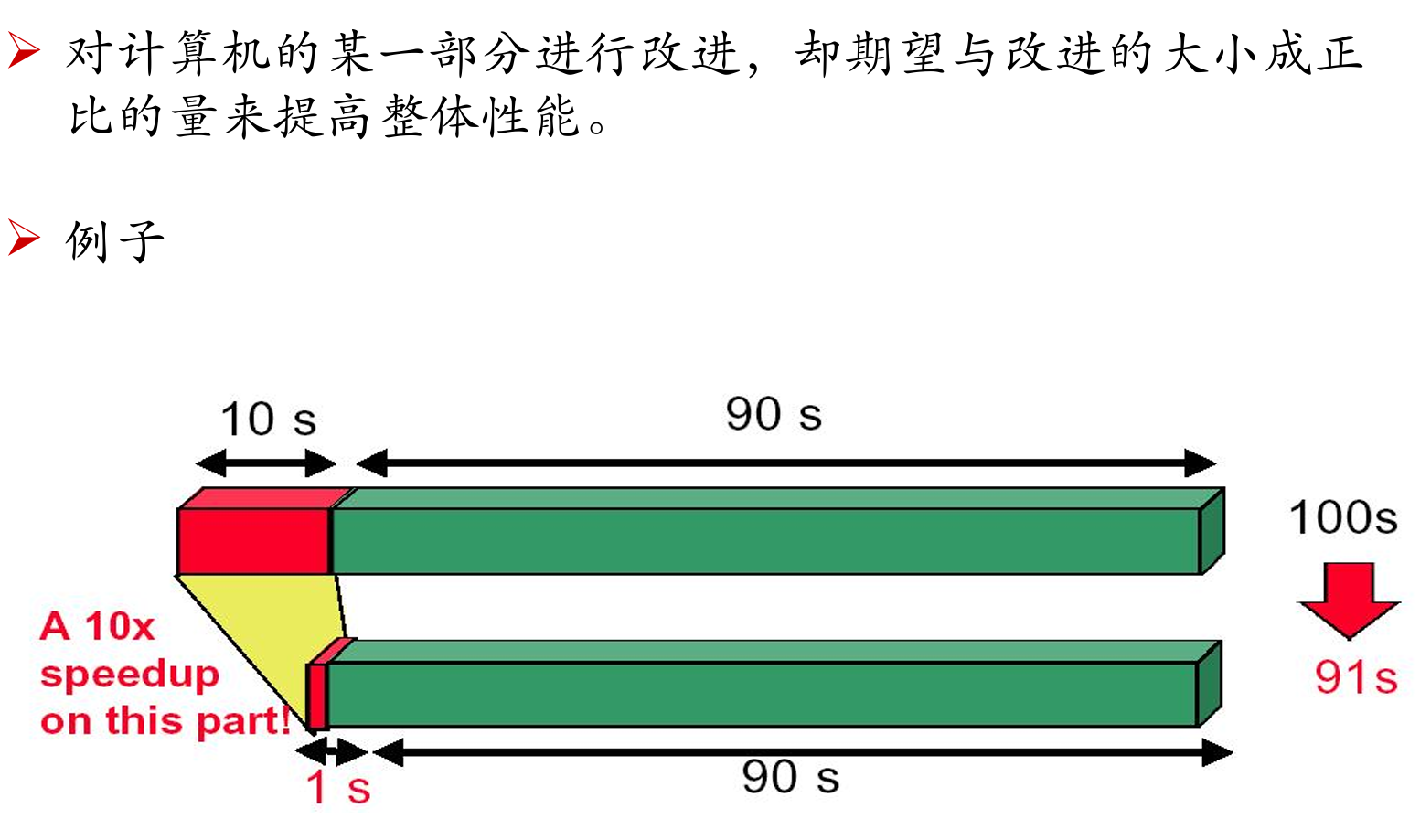

性能改善不一定等于整体改善

只改进系统某一部分，不能期待整体性能按同样比例提升。系统性能要看整体瓶颈。

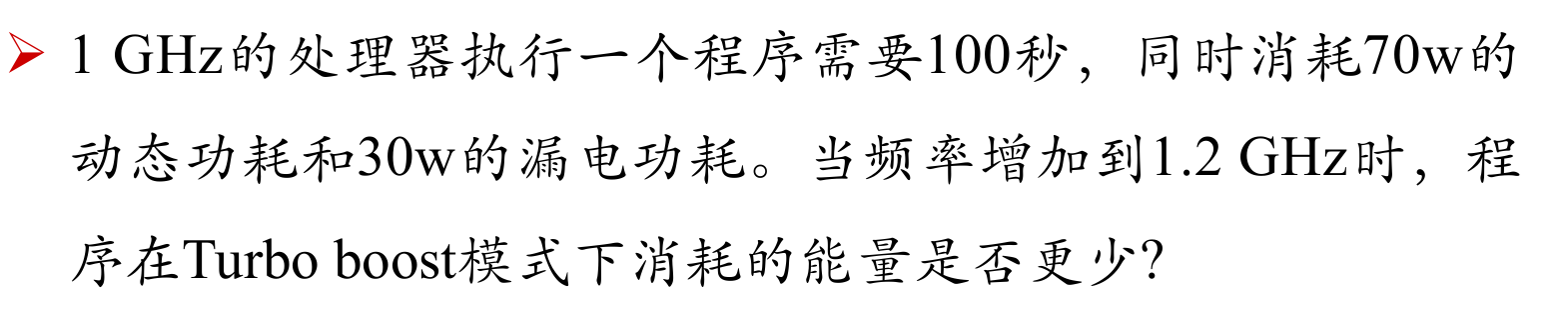

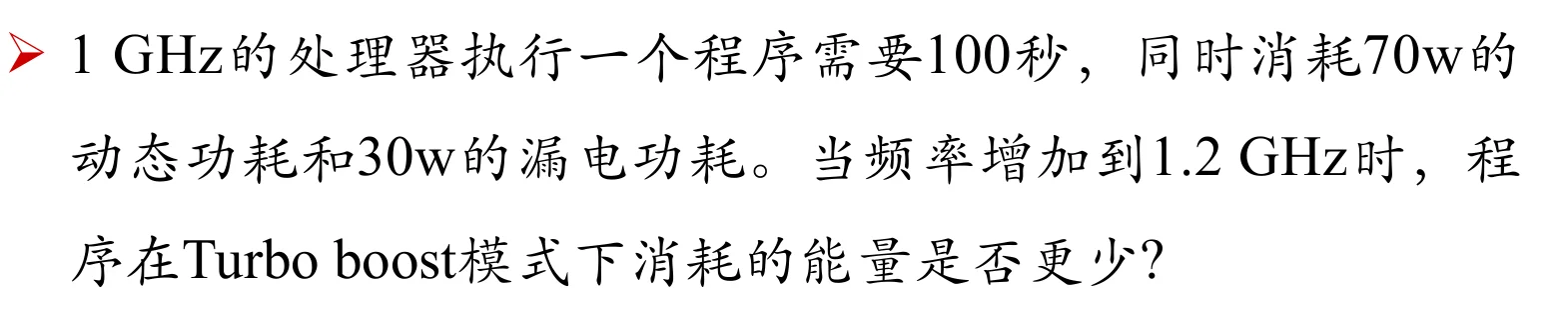

下面的Turbo Boost 例子说明：提高频率可能减少执行时间，但也会改变动态功耗。

案例

依据动态功耗公式：$P_{dynamic}=Activity×C×V^2×f$

依据执行时间公式是：$Execution\ Time = \frac{Instruction\ Count \times CPI}{Clock\ Rate}$

正常模式能量是：

Turbo 模式：

所以在该假设下 Turbo 模式能量更少。注意前提是：频率只影响动态功耗，不影响漏电功耗，并假设 CPI 不变。
