Chapter 11：时序 Timing

学习路线建议

建议按5个板块学，逻辑最顺，也便于后面做时序题。

基础模型与术语（第2–4页）同步/异步/混合系统；寄存器—组合逻辑—寄存器模型；掌握 $t_{su}$ 、 $t_{hold}$ 、 $t_{c-q}$ 、时钟周期。
时钟非理想性与来源（第5–13页）重点区分 skew 和 jitter，理解正/负 skew，以及工艺、互连、电源、温度、耦合等不确定性来源。
核心：Setup / Hold 时序约束（第14–19页）这是本章最重要的部分。要会推导并使用：
- setup 看最长路径，决定最高工作频率；
- hold 看最短路径，与时钟周期通常无关；
- skew、jitter 对两类约束的影响与权衡。
时钟分配网络与功耗（第20–31页） H-tree、matched RC tree、clock grid、clock driver、clock gating；理解“降低 skew”和“降低时钟功耗”之间的工程取舍。
工程应对与异步设计（第32页及后续）总结怎么减小 skew/jitter：平衡路径、数据与时钟布线方向、屏蔽、dummy fill、控制电源与温度变化等；最后把所有公式放回同一条寄存器到寄存器路径上做题。二相四相异步设计

学习优先级：第3板块 > 第2板块 > 第4板块 > 第1、5板块。 这份课件的主线可以浓缩成一句话：时钟不完美会压缩可用时序窗口，因此必须同时保证 setup 和 hold。

板块一：基础模型与术语（第 2–4 页）

第 2 页：Timing Classifications——时序系统的三种分类

同步系统（Synchronous systems）

同步系统使用一棵全局时钟树，把同一个周期性的 CLK 分发给所有寄存器。

两类问题：

Clock skew（时钟偏斜）：同一个时钟沿到不同位置的寄存器，时间不一致。它是“空间上的差异”。
Clock jitter（时钟抖动）：同一个位置的时钟沿，在不同周期出现的时间会漂移。它是“时间上的差异”。

异步系统（Asynchronous systems）

异步系统没有全局统一时钟。模块之间通常靠握手信号协调，例如“数据准备好”和“我已接收”。

优点是没有全局时钟分配与严重的时钟 skew 问题

缺点是需要额外的握手逻辑，设计与验证难度更高。

混合系统（Hybrid systems）

现实芯片里很常见：芯片整体可能是同步的，但内部不同模块运行在不同频率，或者部分接口是异步的。

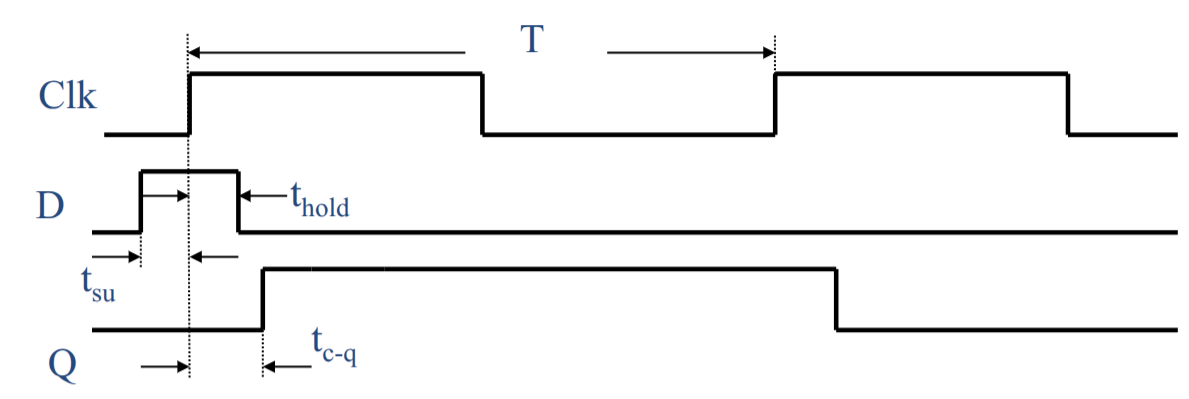

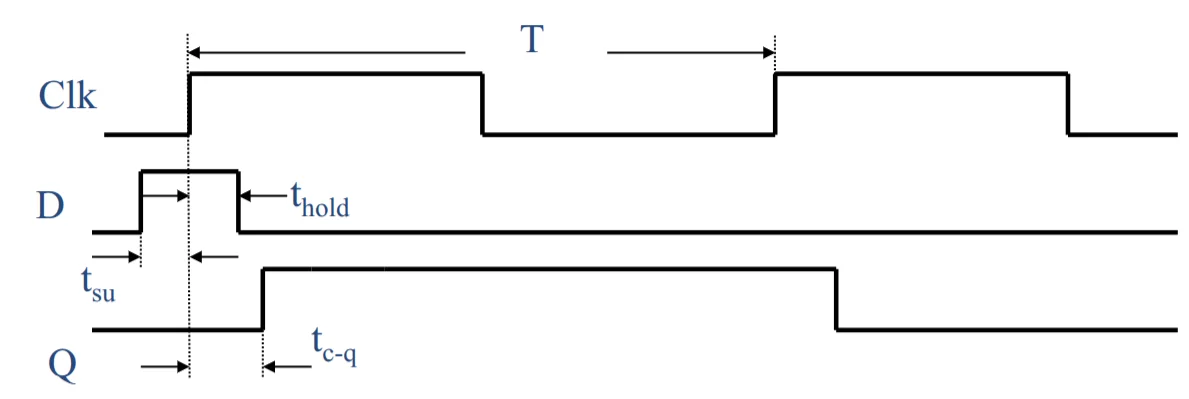

第 4 页：Register Parameters——触发器必须掌握的四个量

这一页定义了同步时序分析最核心的参数。

1. 时钟周期 $T$

2. 建立时间 $t_{su}$ （setup time）

在有效时钟沿到来之前，寄存器输入端 D 必须已经稳定的最短时间。

3. 保持时间 $t_{hold}$ （hold time）

在有效时钟沿到来之后，寄存器输入端 D 还必须继续保持稳定的最短时间。

4. 时钟到输出延迟 $t_{c-q}$ （clock-to-Q delay）

时钟沿到达寄存器后，Q 端不会立刻变化，而是经过一段延迟才更新。

这段延迟就是数据从 R1 “发射”出来的起始代价。

板块二：时钟非理想性与来源（第 5–13 页）

第 5 页：Clock Nonidealities——真实时钟并不完美

这一页给出三类关键时钟问题。

Clock skew
Clock jitter

课件把 jitter 分成：

Cycle-to-cycle / short-term jitter， $t_{JS}$ ：相邻周期之间的变化，最直接影响单周期时序；
Long-term jitter， $t_{JL}$ ：经过多个周期后相对理想参考时钟的累计漂移。

脉宽变化（pulse width variation）

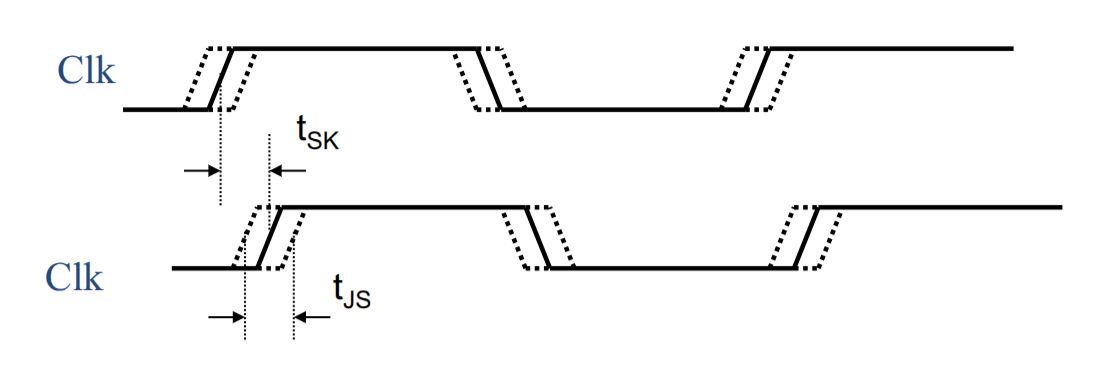

第 6 页：Clock Skew and Jitter——两者怎样影响有效周期

Skew 比较的是节点之间；jitter 比较的是周期之间。

第 7-9 页：Clock Uncertainties——时钟不确定性的物理来源

图中列出 7 个来源：

Clock generation：时钟源本身不完美，例如 PLL / DLL 的相位噪声、频率误差。
Devices：驱动器、缓冲器的晶体管参数存在工艺偏差。
Interconnect：导线长度、宽度、厚度、寄生电阻与电容不同。（dummy filled来缓解）
Power supply：供电波动会改变门延迟。
Temperature：温度变化会改变晶体管速度和互连电阻。
Capacitive load：不同分支挂载的负载不同，延迟不同。
Coupling to adjacent lines：相邻信号翻转通过耦合电容影响时钟边沿。

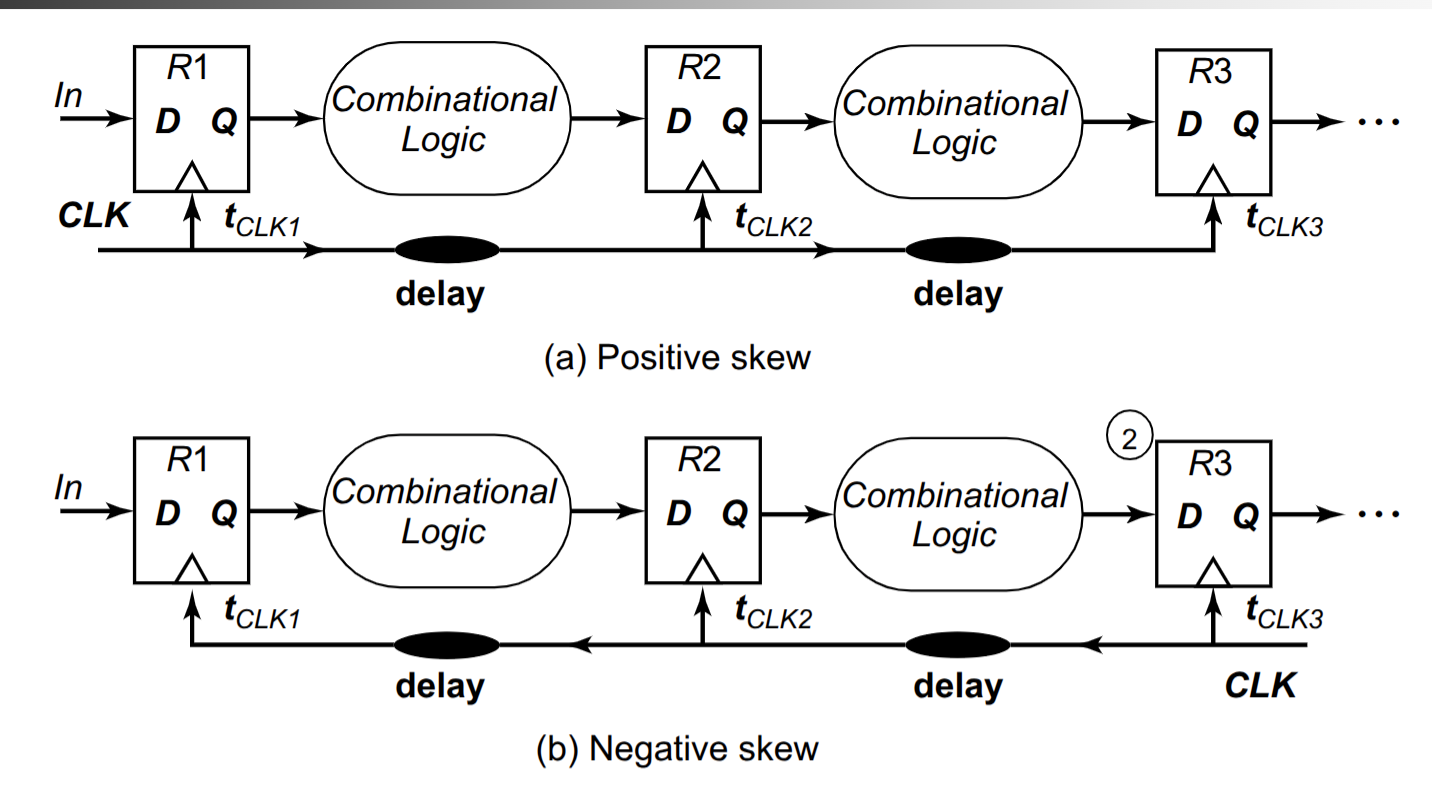

第 10 页：Positive and Negative Skew——正偏斜与负偏斜

数据和时钟同向正 skew $\delta>0$

数据和时钟反向负 skew $\delta<0$

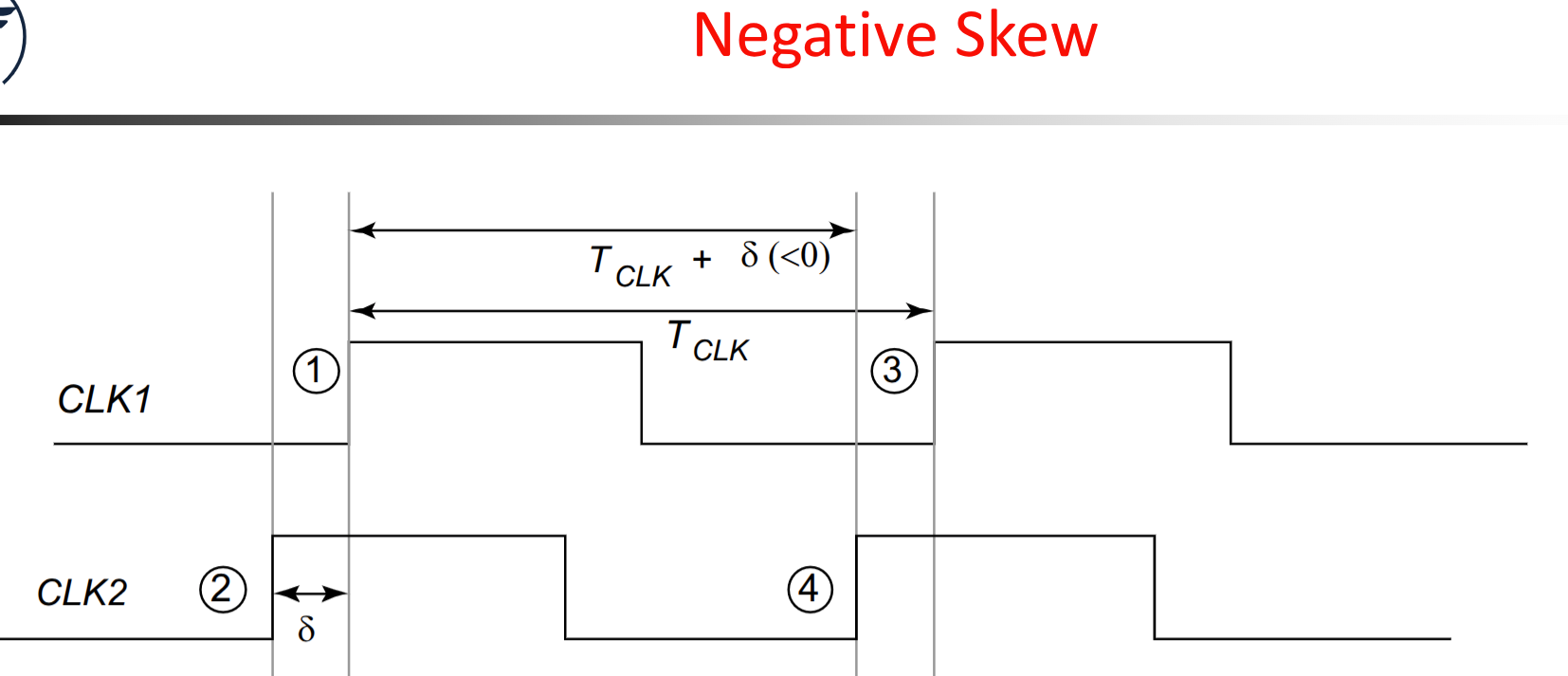

第 11-12 页：波形图如何理解

这 12 页学完后，你应能回答

$t_{su}$ 、 $t_{hold}$ 、 $t_{c-q}$ 分别代表什么？
skew 和 jitter 的区别是什么？
为什么互连、电源、温度都会造成时钟不确定性？
正 skew 为什么对 setup 有利、对 hold 不利？
为什么数据与时钟同向传播常对应正 skew？

模块三：Setup / Hold 时序约束（第14–19页）

第 14 页：Setup Time Constraint

T_{CLK}\ge t_{c-q(max)}+t_{logic(max)}+t_{su}

第 15 页：Hold Time Constraint

t_{hold}\le t_{c-q(min)}+t_{cdlogic(min)}

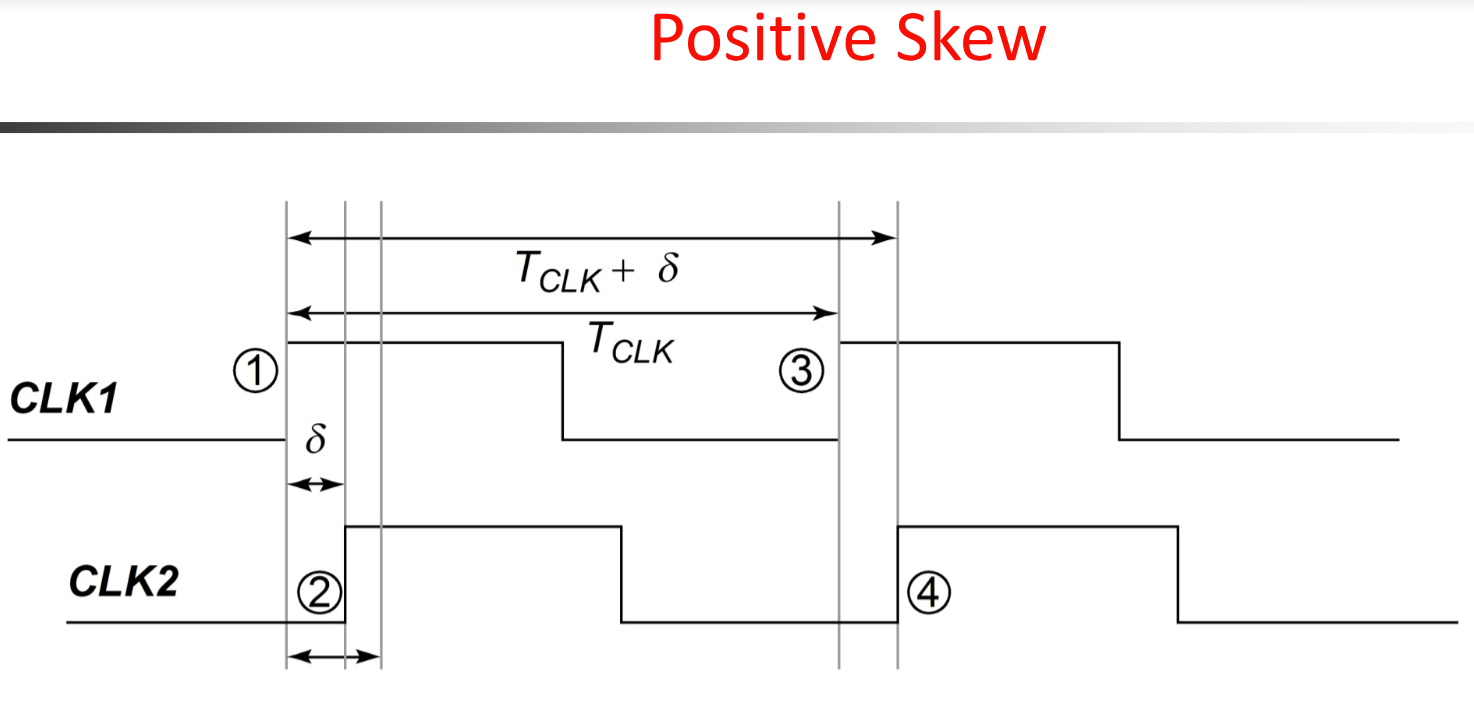

第 16 页：Positive Clock Skew

1. 对 setup 的影响：有利

相对周期变为： $T+\delta$

setup 条件变成： $T+\delta\ge t_{c-q}+t_{plogic}+t_{su}$

整理： $T\ge t_{c-q}+t_{plogic}+t_{su}-\delta$

所以正 skew 可以放松 setup 约束，理论上允许更短时钟周期、更高频率。

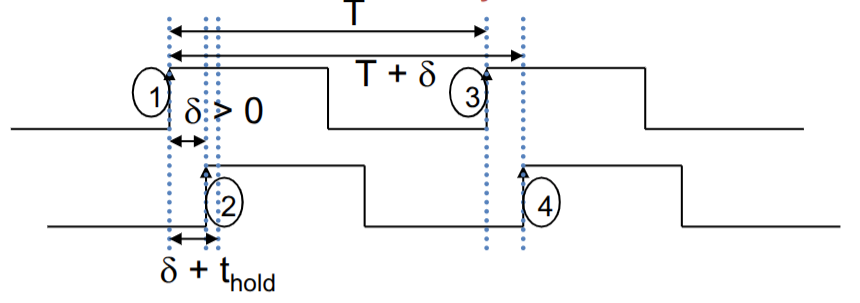

2. 对 hold 的影响：不利

R2 当前周期的采样沿也晚了 $\delta$ ，这意味着它要求旧数据保持得更久。

hold条件变为： $t_{hold}+\delta\le t_{cdlogic}+t_{cdreg}$

整理： $t_{hold}\le t_{cdlogic}+t_{cdreg}-\delta$

当 $\delta$ 增大，右侧变小，hold 更难满足。

所以不能简单说“正 skew 一定好”。它是在用 hold 裕量换取 setup 裕量。

课件特别强调：若 hold 不满足，会产生 race condition，而且即使降低时钟频率也无法消除。

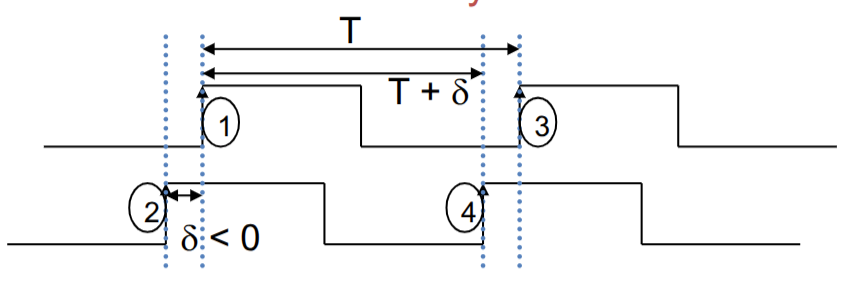

第 17 页：Negative Clock Skew

1. 对 setup 的影响：不利

有效可用时间变为： $T+\delta$

setup 条件仍然是： $T+\delta\ge t_{c-q}+t_{plogic}+t_{su}$

整理后： $T\ge t_{c-q}+t_{plogic}+t_{su}-\delta$

因为 $-\delta>0$ ，所需时钟周期变长，频率必须降低。

2. 对 hold 的影响：有利

R2 更早完成采样和保持窗口，新数据即使较早到达，也更不容易破坏旧数据。

因此负 skew 往往能缓解 hold 风险。

第 18 页：Clock Jitter

这一页讨论 jitter 对 setup 的影响。

假设每一个时钟沿都可能偏移 $\pm t_{jitter}$ 。

对 setup 最坏的情况是：

发射边沿晚到 $+t_{jitter}$ ；
接收边沿早到 $-t_{jitter}$ 。

于是原本周期 $T$ 被压缩成： $T-2t_{jitter}$

所以 setup 条件变成： $T-2t_{jitter}\ge t_{c-q}+t_{plogic}+t_{su}$

整理： $T\ge t_{c-q}+t_{plogic}+t_{su}+2t_{jitter}$

关键理解

jitter 不像正 skew 那样可能带来某种 setup 好处。它本质上是时间不确定性，会直接吃掉时序裕量。

注意：课件这里写 $2t_{jitter}$ ，是因为其模型假设发射和接收边沿都可能分别偏移一个 $t_{jitter}$ 。实际工程中要看库、PLL 或 STA 工具给出的 jitter 定义，不能机械地总是乘 2。

第 19 页：Skew 与 Jitter 的综合影响

这一页将正 skew 和 jitter 一起考虑。

1. Setup 条件

正 skew 给了额外时间 $\delta$ ，但 jitter 损失了 $2t_{jitter}$ 。

有效可用时间： $T+\delta-2t_{jitter}$

因此： $T+\delta-2t_{jitter} \ge t_{c-q}+t_{plogic}+t_{su}$

整理： $T\ge t_{c-q}+t_{plogic}+t_{su} -\delta +2t_{jitter}$

含义是：

正 skew 能帮 setup；
jitter 会抵消甚至超过这部分收益；
想利用正 skew 提升频率，必须先留足 jitter 裕量。

2. Hold 条件

对于 hold，正 skew 和 jitter 都会使约束更苛刻： $t_{hold}\le t_{cdlogic}+t_{cdreg} -\delta -2t_{jitter}$

也可以理解为： $t_{cdlogic}+t_{cdreg} \ge t_{hold}+\delta+2t_{jitter}$

因此，jitter 不仅影响 setup，也会减少可接受的正 skew。

这一板块的核心公式表

场景	Setup 条件	Hold 条件
无 skew、无 jitter	$\;T\ge t_{c-q(max)}+t_{logic(max)}+t_{su}$	$\;t_{c-q(min)}+t_{logic(min)}\ge t_{hold}$
加 skew $\delta$	$\;T+\delta\ge t_{c-q(max)}+t_{logic(max)}+t_{su}$	$\;t_{c-q(min)}+t_{logic(min)}\ge t_{hold}+\delta$
加 jitter	$\;T-2t_j\ge t_{c-q(max)}+t_{logic(max)}+t_{su}$	最坏情况下同样会压缩 hold 裕量
skew + jitter	$\;T+\delta-2t_j\ge \cdots$	$\;t_{c-q(min)}+t_{logic(min)}\ge t_{hold}+\delta+2t_j$

容易混淆的点

Setup 看最长路径；hold 看最短路径。
Setup 违例可尝试降频；hold 违例通常不能靠降频修复。
正 skew 改善 setup、恶化 hold。
负 skew 恶化 setup、改善 hold。
jitter 通常同时压缩 setup 和 hold 裕量。

模块四：时钟分配网络（第20–31页）

下面继续讲第 4 板块：时钟分配网络（Clock Distribution Networks），对应第 20–31 页。这一部分的主线是：

怎样把一个时钟源，可靠、低 skew、低功耗地送到整颗芯片的所有寄存器。

课件从 H-tree、clock grid，一直讲到 Alpha 处理器的真实工程案例。

第 20 页：Clock Distribution Networks——为什么时钟网络是关键问题

这页给出时钟网络的两个核心目标：

减小 skew 和 jitter
控制功耗

课件列出两类主要分配方法：

1. Balanced paths：平衡路径

目标是让时钟从源头到每个寄存器的路径长度、缓冲级数、RC 延迟尽量一致。

理想情况下：因此 skew 接近零。

例如：

H-tree；
matched RC tree。

2. Clock grid：时钟网格

把时钟送入大面积、低阻抗的金属网格，再从网格分发到局部模块。

它更强调降低绝对延迟和局部电压/时钟波动，而不单纯保证每条路径完全等长。课件指出，grid 通常用于时钟网络最后阶段。

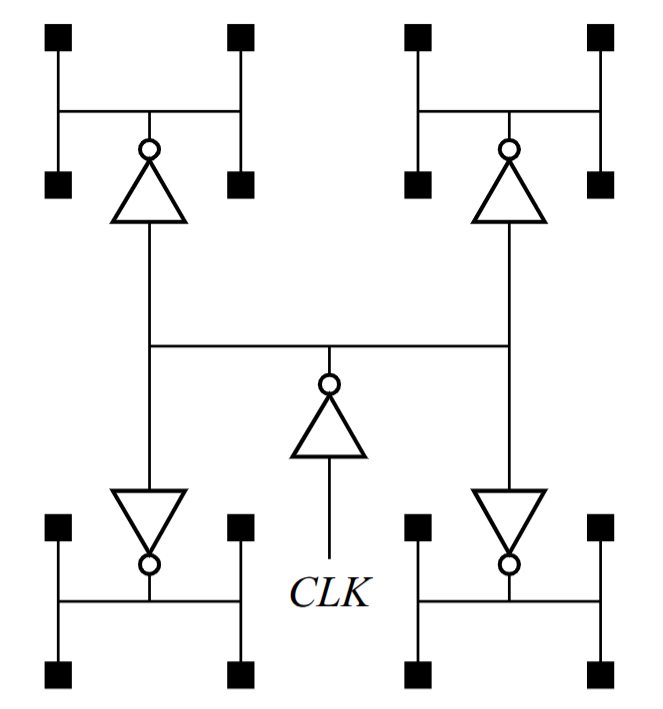

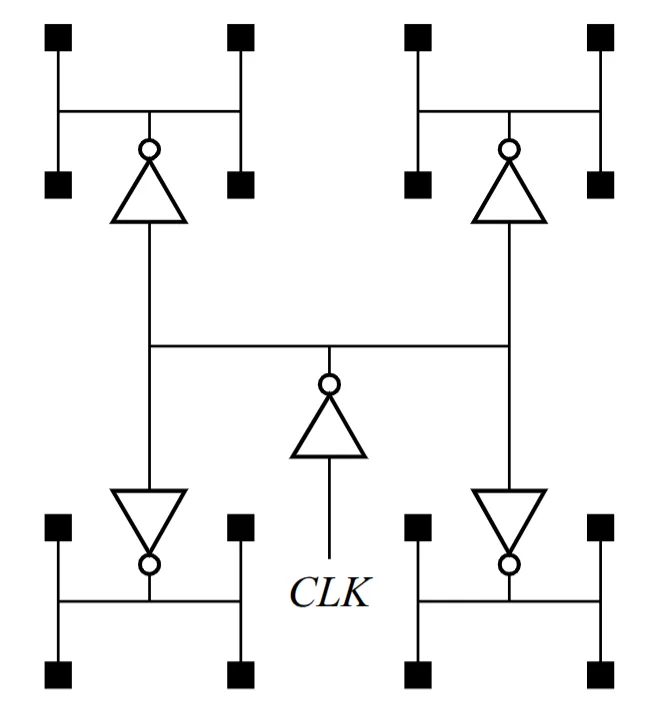

第 21 页：Clock Distribution——理想 H-tree 的概念

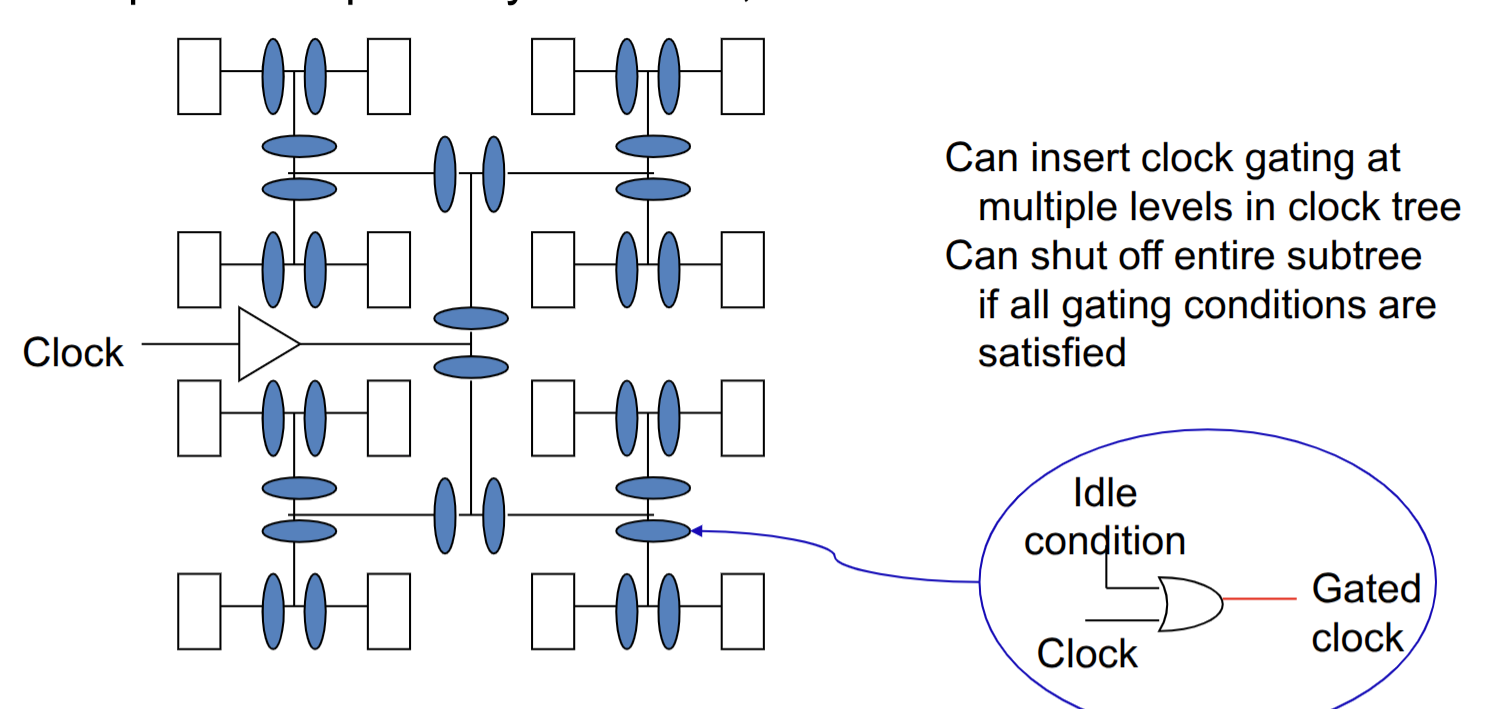

第 22 页：H-Tree Clock Network——H-tree 与 clock gating

这页首先强调：

若所有路径真正完全平衡，clock skew 可以为零。

随后引入一个非常实际的机制：clock gating（时钟门控）。

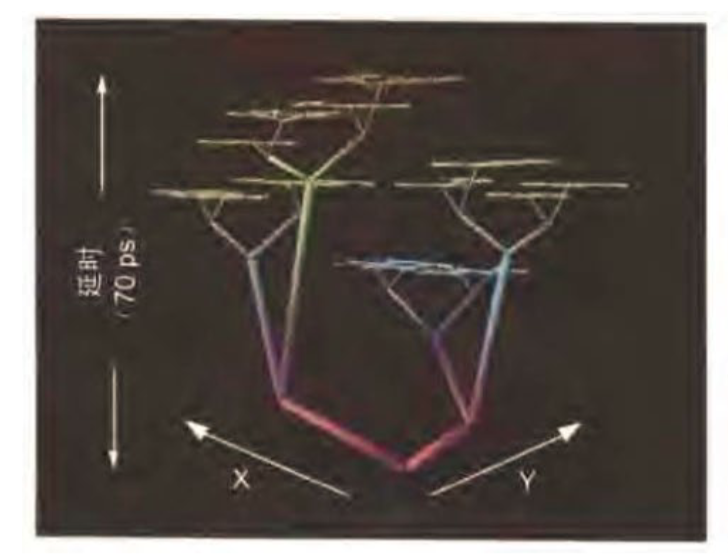

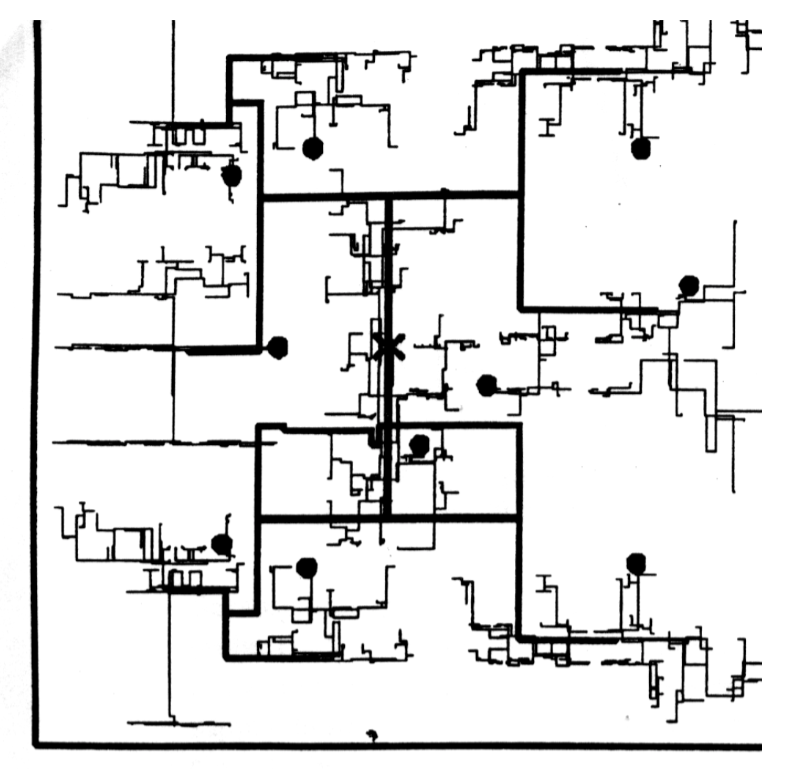

第 23-24 页：More realistic H-tree——真实 H-tree 不会那么规整

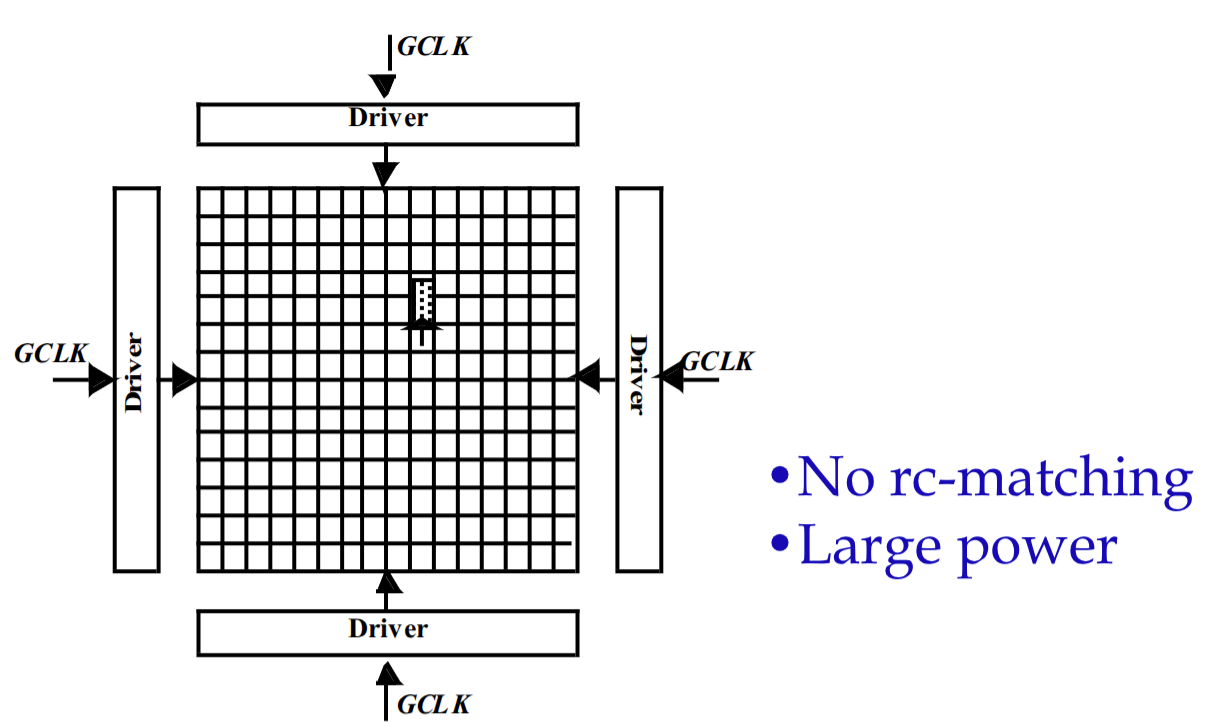

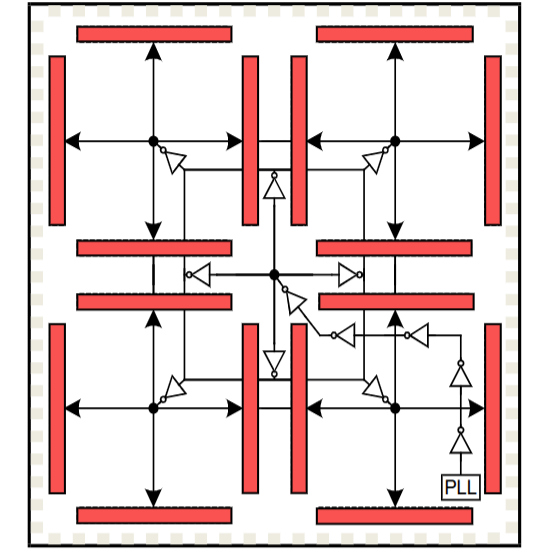

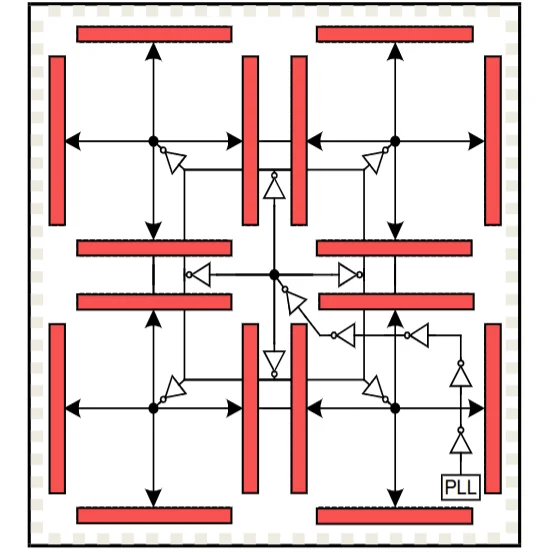

第 25 页：The Grid System——时钟网格结构

No RC-matching：它不依赖严格的 RC 路径匹配；
Large power：功耗很大。

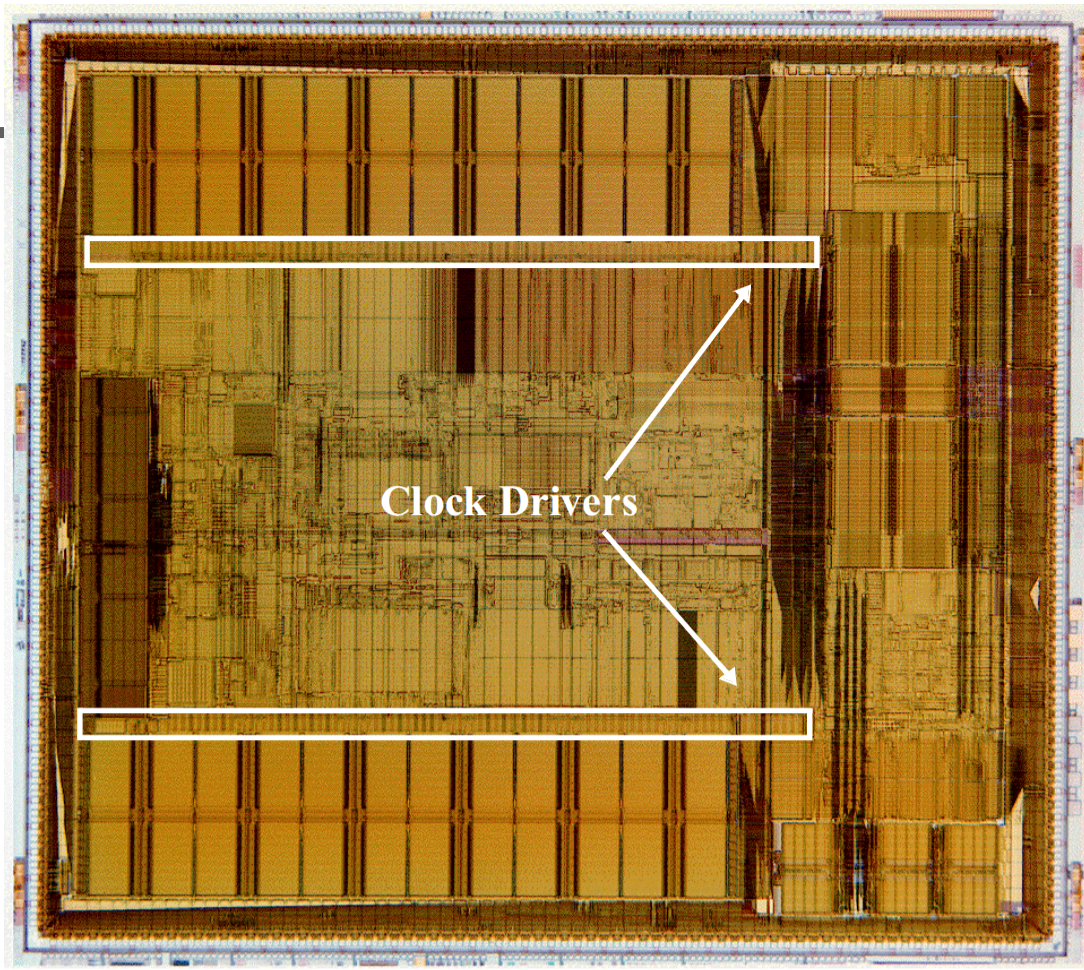

第 26-31 页：EV5/6

本板块最重要的结论

H-tree 的目标是路径平衡，主要压低相对 skew。
Clock grid 的目标是低阻抗、低绝对延迟和更高鲁棒性，但功耗大。
Clock gating 能明显省电，但会增加时钟设计与验证复杂度。
真实时钟树一定会受到布局、负载、RC、温度和电源噪声影响。
时钟网络不是辅助电路，而是高性能芯片中最重要、最耗电的系统之一。

下一板块是第 32 页的“如何处理 skew 和 jitter”，它会把前面所有内容收束成具体的工程策略。

模块五：工程应对 + 自定时/异步设计（第32–44页）

下面是第 5 模块：工程处理方法 + 自定时/异步设计，对应第 32–44 页。这一段从“如何改善 skew/jitter”，过渡到“不依赖全局时钟时，系统怎样保证先后顺序和完成判定”。

第 32 页：Dealing with Clock Skew and Jitter

这一页是前面同步时序内容的工程总结。

平衡时钟路径
让数据与时钟反向布线

hold 更容易满足，race 风险降低；
setup 更难满足，性能可能下降。

Clock gating 的代价
屏蔽时钟线
Dummy fill
温度和电源

第 34 页：Self-timed and Asynchronous Design

这一页说明：同步时钟实际上承担两种任务。

时钟的两个作用

Completion signal：完成标志 全局时钟默认告诉系统：“经过一个周期后，组合逻辑应该算完了。”
Ordering：事件顺序约束 它规定了谁先更新、谁后更新，所有寄存器按照统一节奏工作。

异步设计

异步电路没有统一时钟。

换言之，设计者必须确保：前一级的数据真的稳定后，后一级才会响应。

自定时设计

自定时设计进一步通过握手协议显式规定顺序：

因此它不靠固定周期判断完成，而是靠真实的“请求—确认”关系推进。

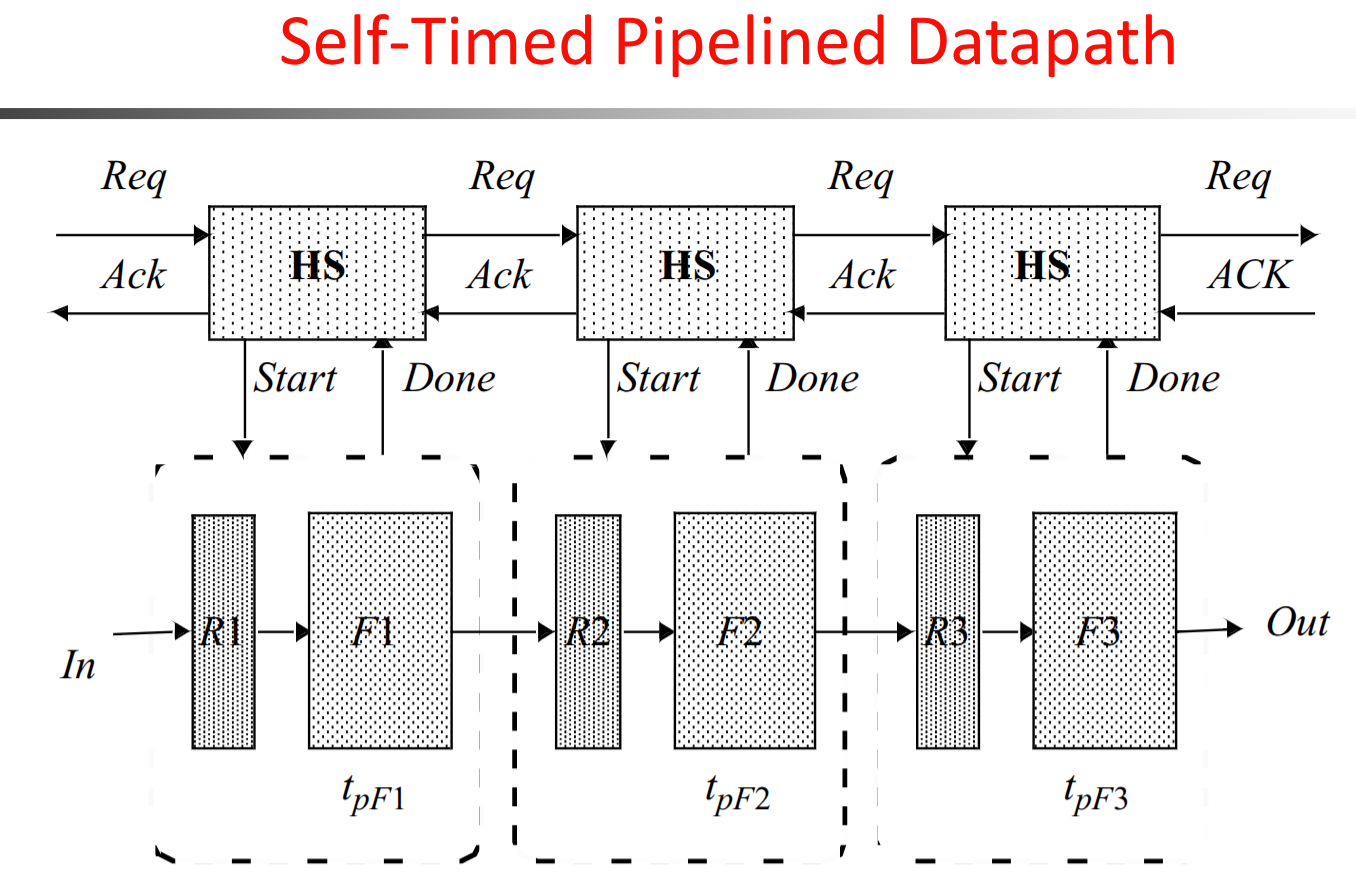

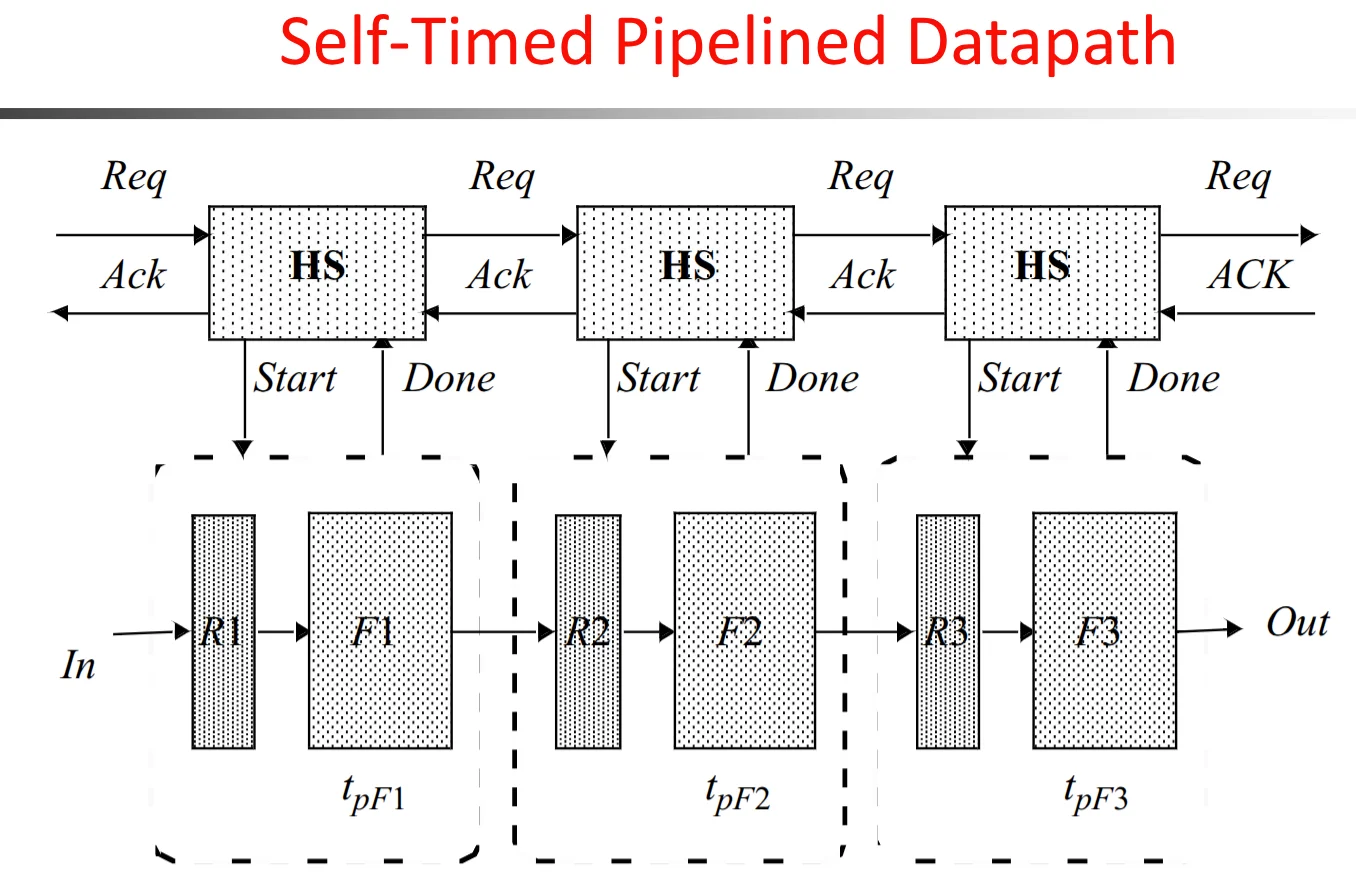

第 35 页：Self-Timed Pipelined Datapath

这一页是自定时流水线的核心结构。

数据路径仍然是：

R1 \rightarrow F1 \rightarrow R2 \rightarrow F2 \rightarrow R3 \rightarrow F3

关键区别： 同步流水线每一级都等固定时钟；自定时流水线中每一级按自身真实完成时间推进。慢级会自然拖慢后级，形成自动 back-pressure（反压）。

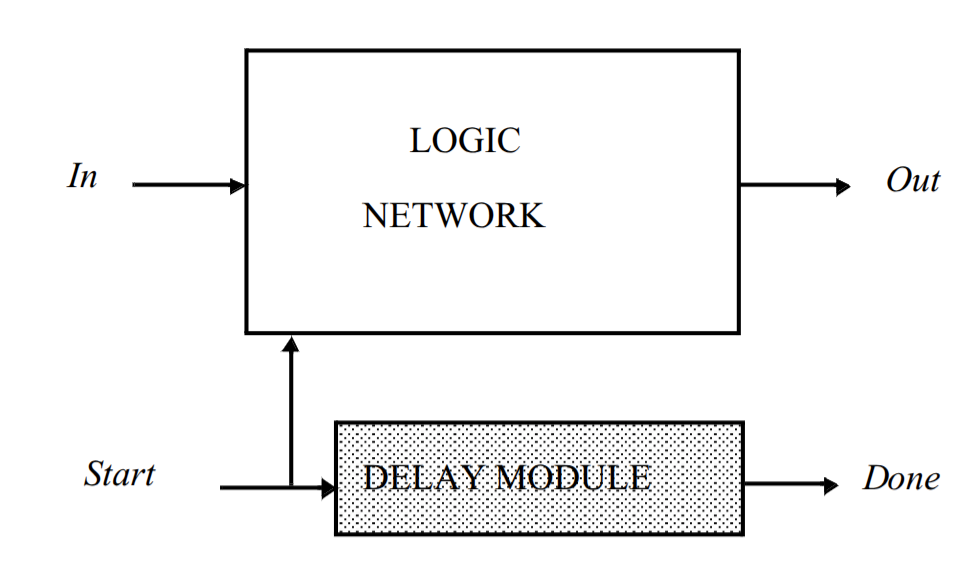

第 36 页：Completion Signal Generation

自定时系统最大的难题之一是：

怎样知道组合逻辑真的完成了？

图中给出一种简单方法：延迟模块法

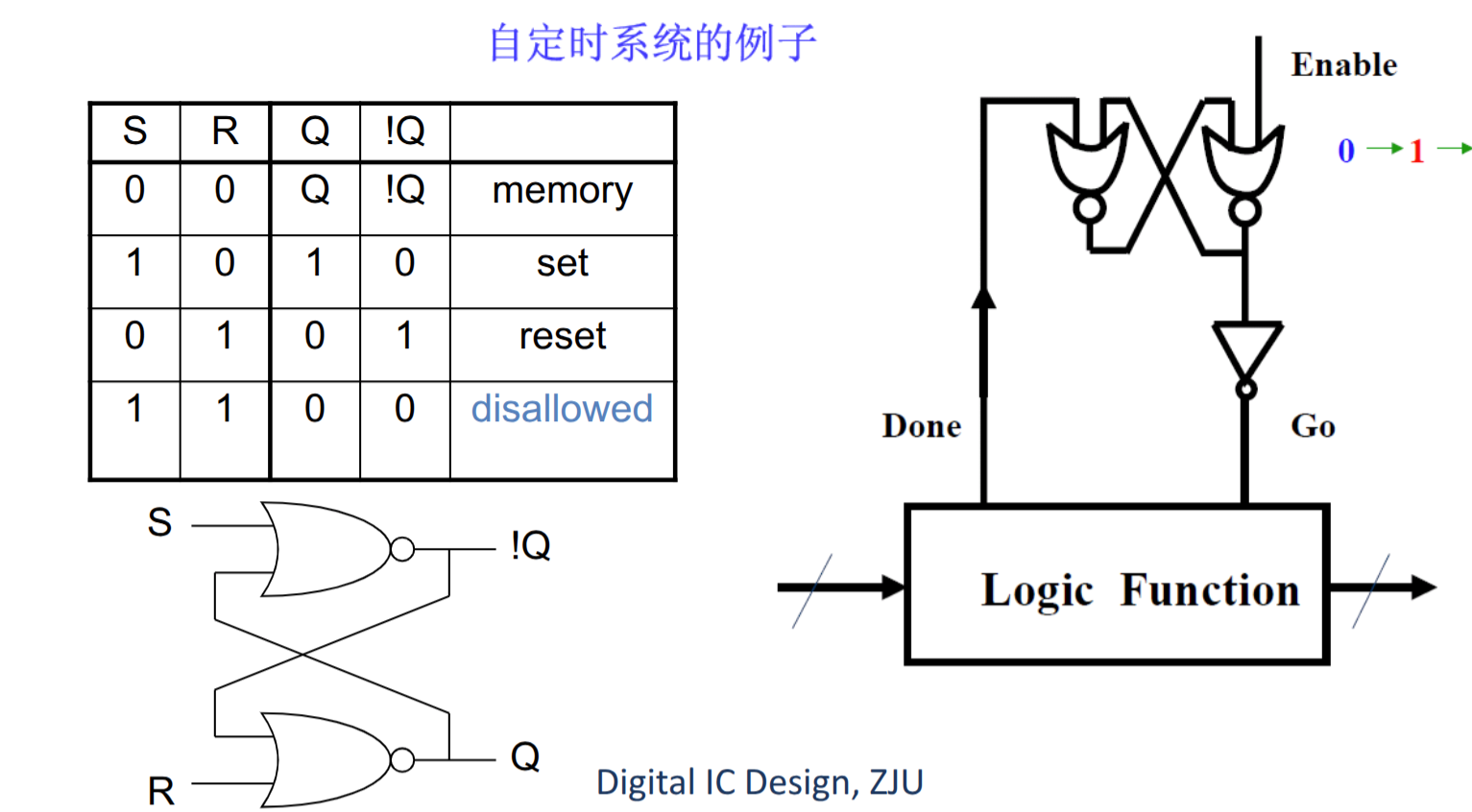

第 37 页：SR Latch Example（自定时系统例子）

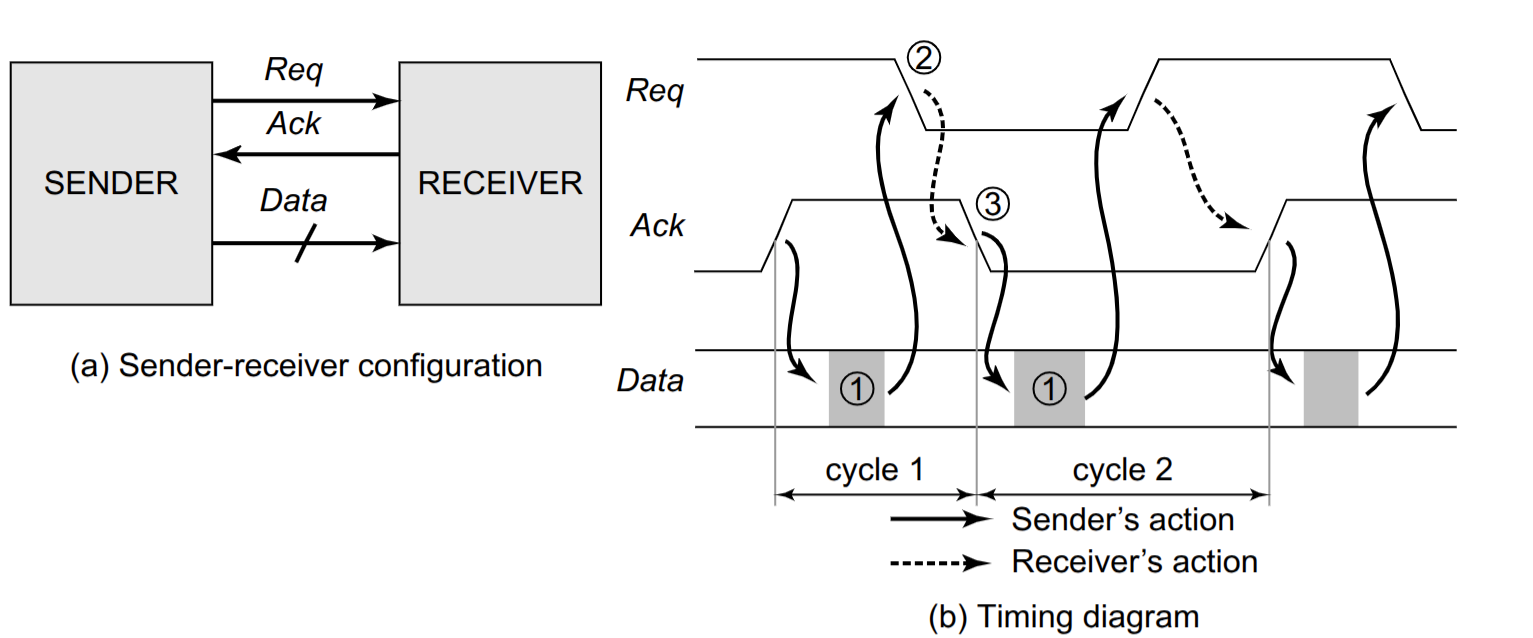

第 38 页：Hand-Shaking Protocol——两相握手

两相握手中，上升沿和下降沿都表示一次事件；不需要每次都回到 Req=0, Ack=0 的初始状态。

优点：一次传输所需控制信号翻转少，速度快。缺点：它是边沿敏感的，任何错误毛刺、漏检测或初始化状态错误，都可能被误判为一次有效传输。

一个数据只需要两次信息传递

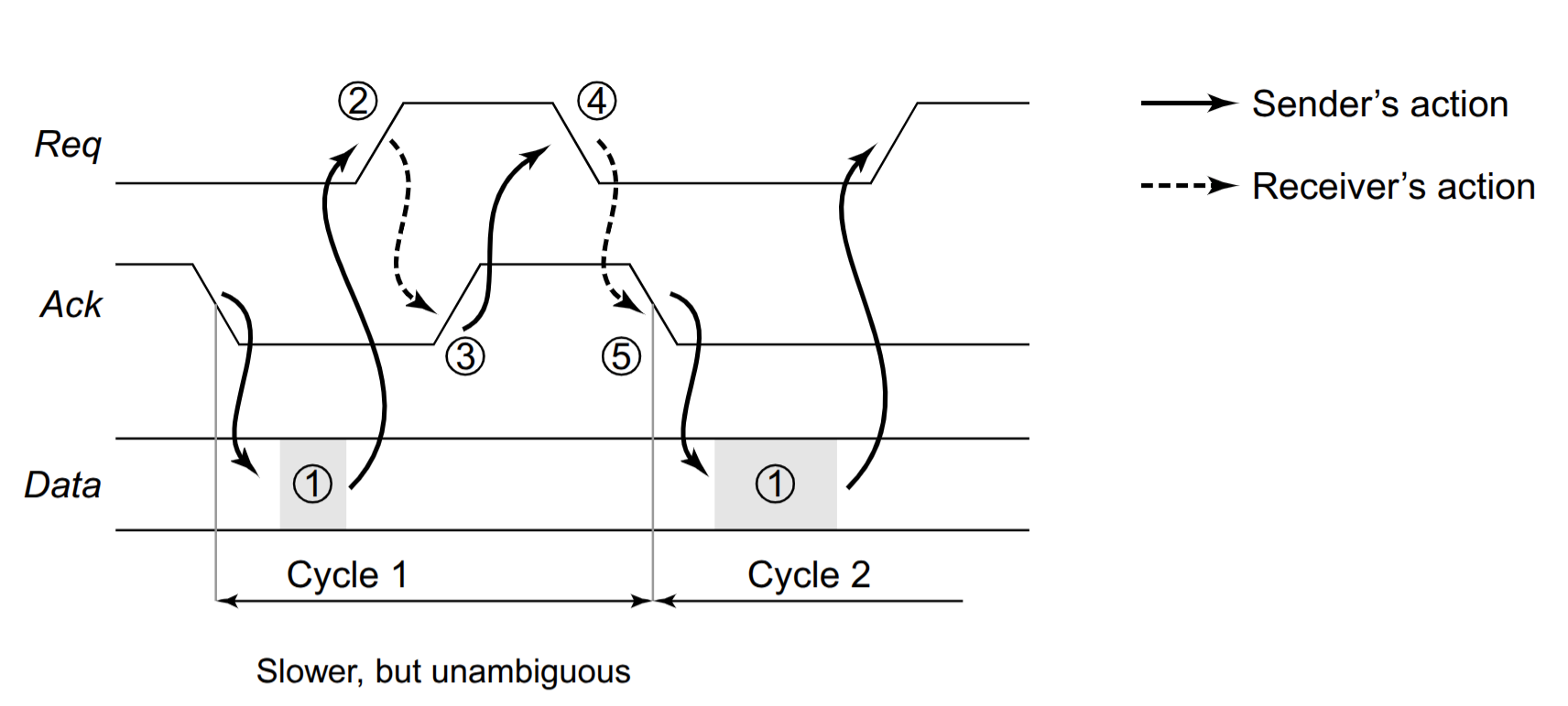

第 41 页：4-Phase Handshake Protocol

四相握手又称 return-to-zero handshake：每一次传输后，Req 和 Ack 都回到初始低电平。

一个数据只需要四次信息传递

方式	每轮控制事件	速度	可读性与可靠性
两相握手	少	较快	边沿敏感，状态管理难
四相握手	多	较慢	回零明确，不易歧义

第 43 页：Asynchronous Bus

异步总线没有统一时钟，而是靠握手协议完成读写传输。

第 44 页：Summary

本章最终可压缩为四条主线：

同步数字电路：寄存器—组合逻辑—寄存器，靠时钟统一更新。
Clock skew / jitter：压缩 setup、hold 时序裕量。
Clock distribution：通过 H-tree、clock grid、buffer、gating 来控制 skew 与功耗。
异步与自定时设计：不依赖全局时钟，通过完成信号和握手协议保证顺序与正确性。

这一模块最该记住的内容

同步系统：固定周期决定“什么时候算完”。
自定时系统：完成信号决定“什么时候算完”。
两相握手：快，但边沿敏感。
四相握手：慢，但回零明确、不易歧义。
Muller C 元件：输入一致才更新；输入不一致就保持原状态。
异步总线避免全局时钟 skew，但用额外控制线和握手开销交换灵活性。

重点问答：两相握手 vs 四相握手

本质区别在于：两相握手用“信号翻转”表示一次事件；四相握手用“信号电平 + 回零”表示一次事件。

对比点	两相握手（2-phase）	四相握手（4-phase）
事件编码	边沿/翻转编码	电平编码
一次传输控制动作	`Req` 翻转一次，`Ack` 翻转一次	`Req↑ → Ack↑ → Req↓ → Ack↓`
是否回到初始状态	不需要	必须回到 `Req=0, Ack=0`
每次传输的控制翻转数	2 次	4 次
速度	更快	较慢
控制难度	更高，必须检测上升沿和下降沿	更直观，状态明确
课件总结	Fast，但 edge-sensitive	Slower，但 unambiguous

两相握手：看“变化”

假设初始为：

Req=0,\quad Ack=0

一次传输：

(0,0)\rightarrow(1,0)\rightarrow(1,1)

发送端让 Req 翻转，表示“有一笔新数据”；
接收端发现 Req 变了，接收数据，再让 Ack 翻转；
此时交易完成。

下一笔数据不必把信号拉回 0，而是继续翻转：

(1,1)\rightarrow(0,1)\rightarrow(0,0)

所以两相协议中，上升沿和下降沿都代表有效事件。它少了“复位回零”的两个步骤，因此更快；但必须记住上一状态、正确检测每一次翻转，毛刺或初始化错误更危险。课件将它概括为“信号事件数最少，但 edge-sensitive”。

四相握手：看“请求是否被拉高”

一次传输固定是：

(0,0) \rightarrow(1,0) \rightarrow(1,1) \rightarrow(0,1) \rightarrow(0,0)

对应：

Req↑：发送端声明数据有效；
Ack↑：接收端确认已接收；
Req↓：发送端撤销请求；
Ack↓：接收端撤销确认。

只有双方都回到 0，下一笔传输才开始。

因此四相协议有一个很清晰的“空闲态”：

Req=0,\quad Ack=0

它不需要把下降沿也解释成“新数据到来”，所以控制含义更明确、调试更直观，但多了一个回零阶段，吞吐率较低。课件第 42 页用 Muller C 元件实现这种“请求—确认—撤销请求—撤销确认”的顺序约束。

一句话记忆：

两相：翻转一次就算一笔交易；四相：拉高表示交易、回零表示收尾。
