期中前

模拟集成电路设计:期中前内容整理; btw 这个写的有点过于意识流了,大家随便看看就好了,重点还是 ppt 和书以及历年卷

Introduction

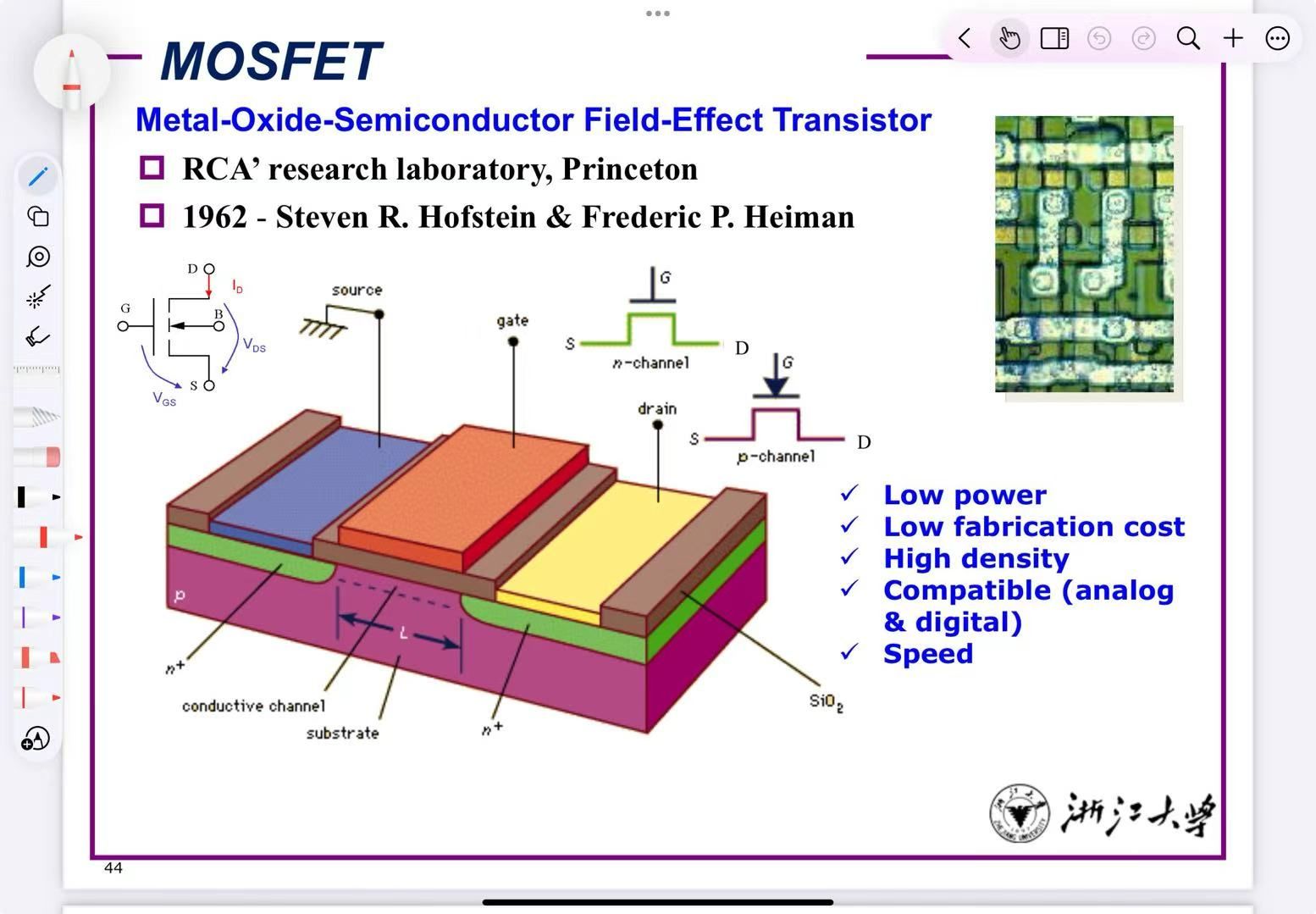

why CMOS

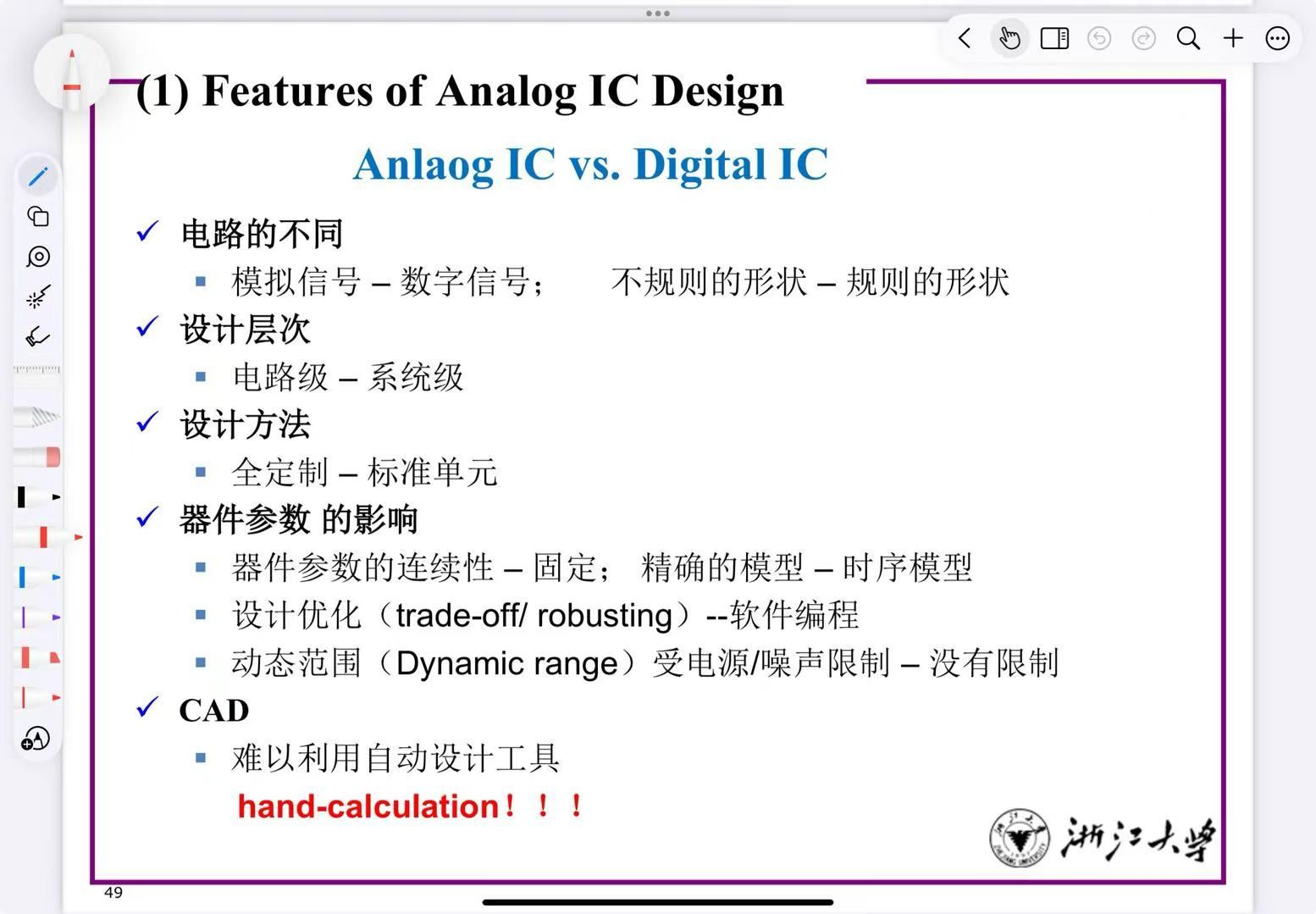

Analog vs Digital IC


PVT

Fabrication Process,Supply Voltage,Ambient Temperature。

即制造工艺,供电电压和环境温度。

工艺制造

Chips are built in huge factories called Fabs.

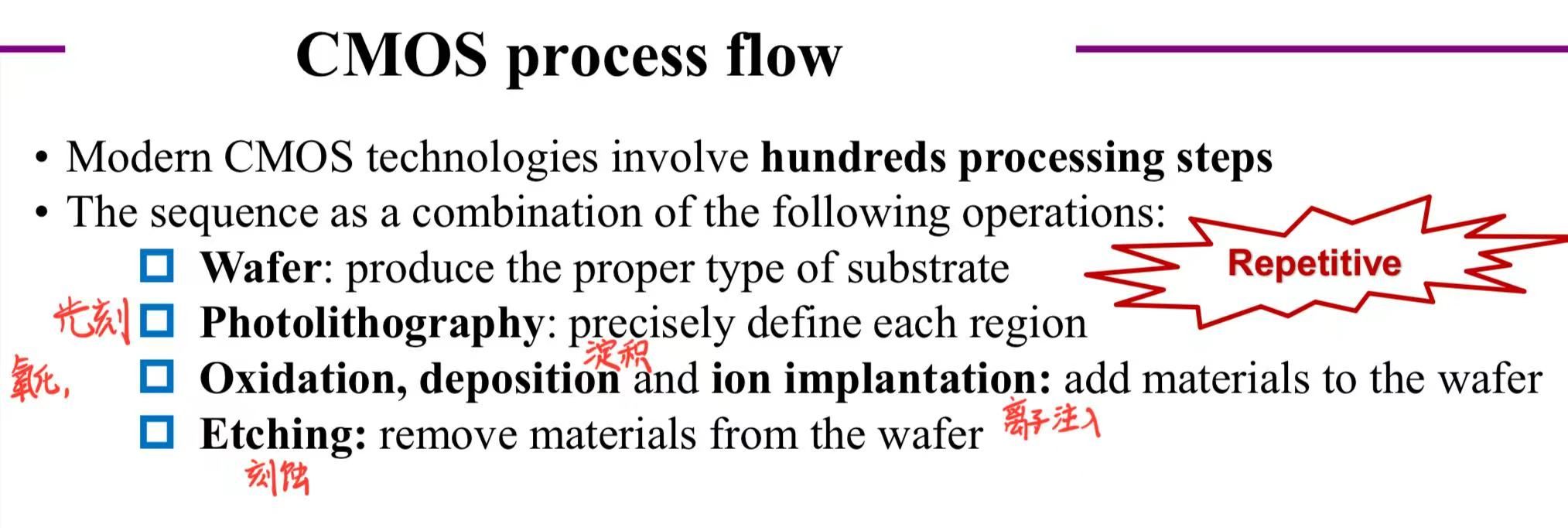

CMOS 工艺流程


Wafer processing

81

Photolithography

photomask (掩膜)

Photoresist(光刻胶):分为正胶(不透光)和负胶(透光)

工艺角Process Coners

工艺角 (Corner)特性 (Characteristic)VTH​ (阈值电压)ID​ (驱动电流)gm​ (跨导)功耗 (Power)
FFFast-Fast (快速)低 (Lower)高 (Higher)高 (Higher)高 (Higher)
TTTypical-Typical (典型)典型 (Typical)典型 (Typical)典型 (Typical)典型 (Typical)
SSSlow-Slow (慢速)高 (Higher)低 (Lower)低 (Lower)低 (Lower)

单端放大器

Common Source Stage | 共源级放大器

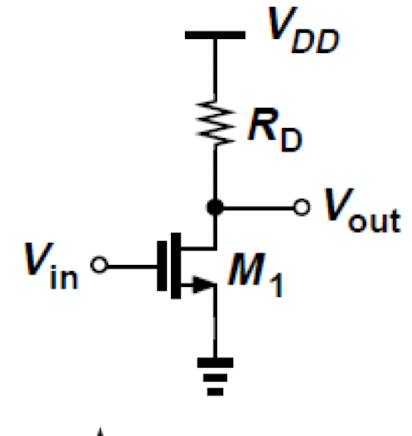

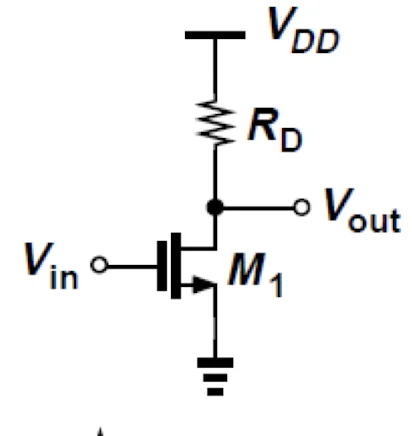

Resistive Load | 阻性负载

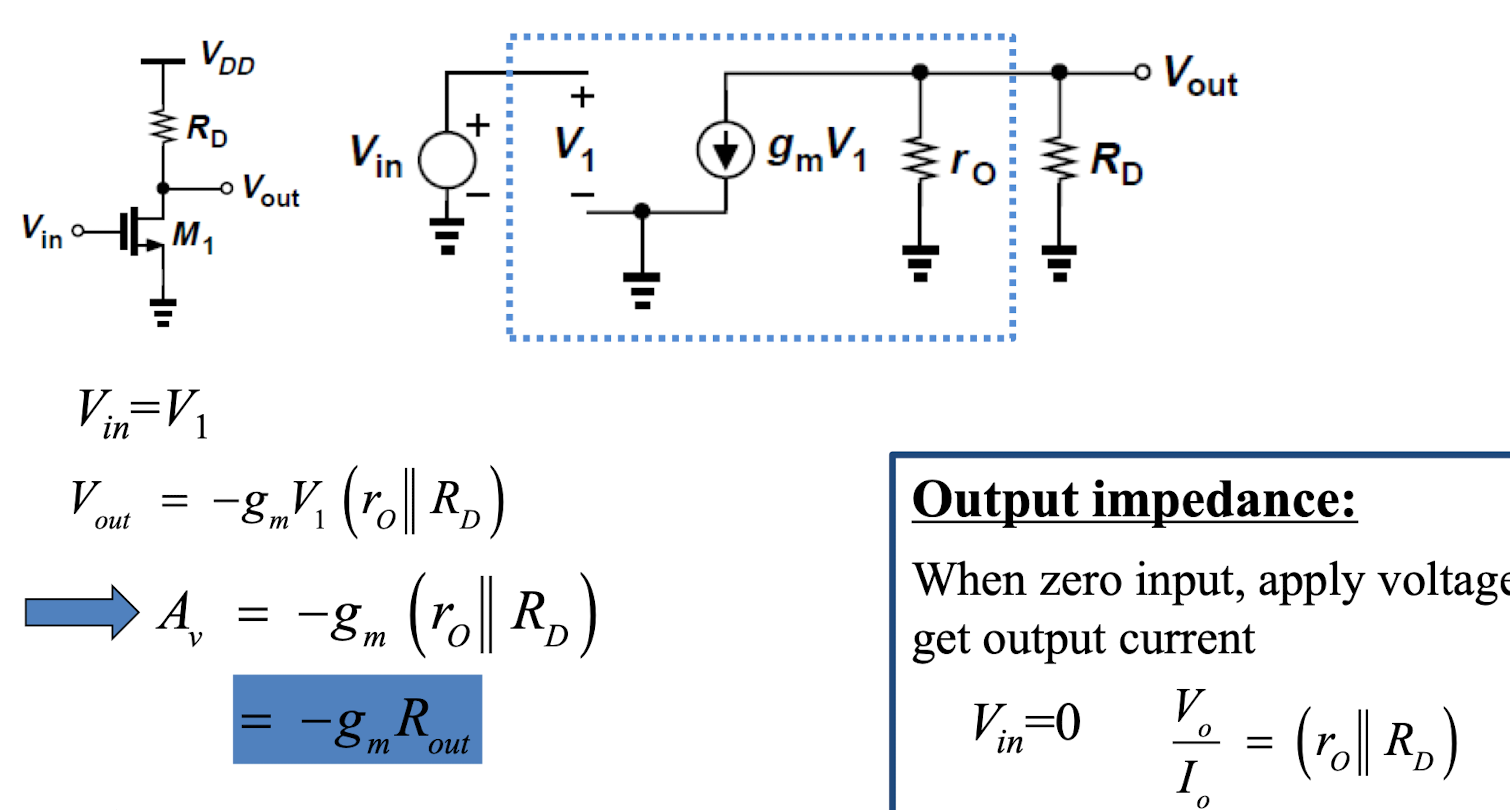

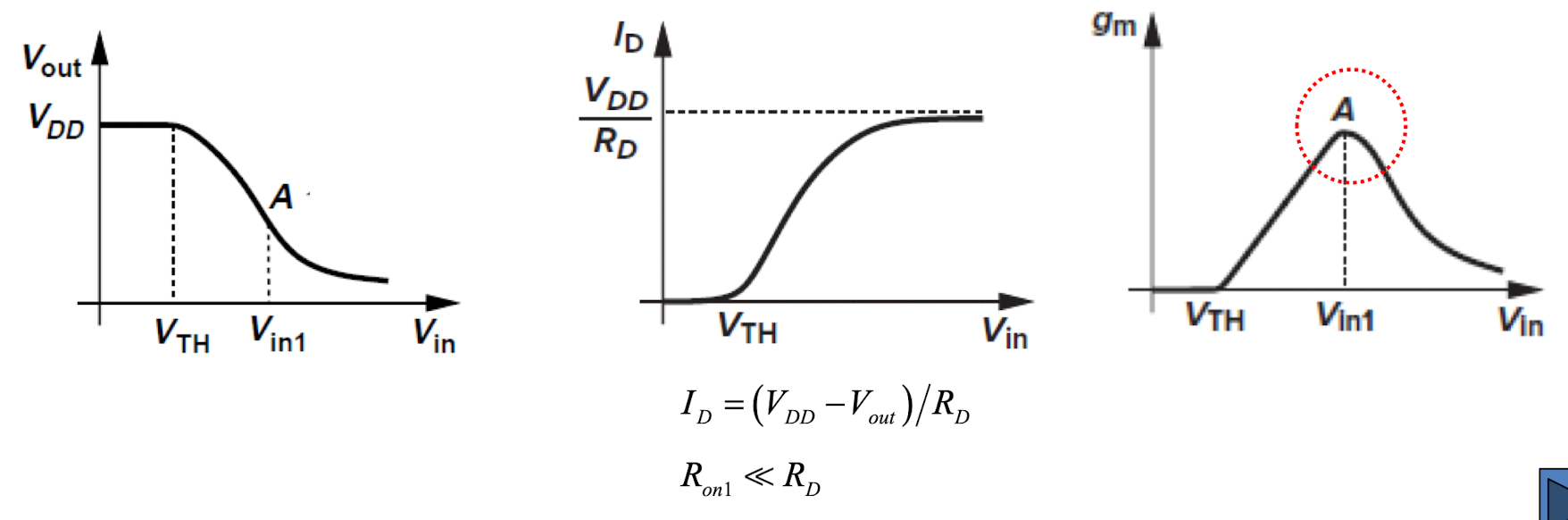

信号特性分析

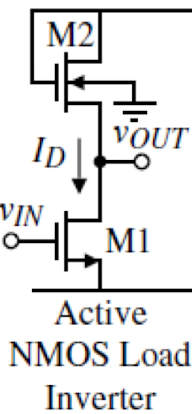

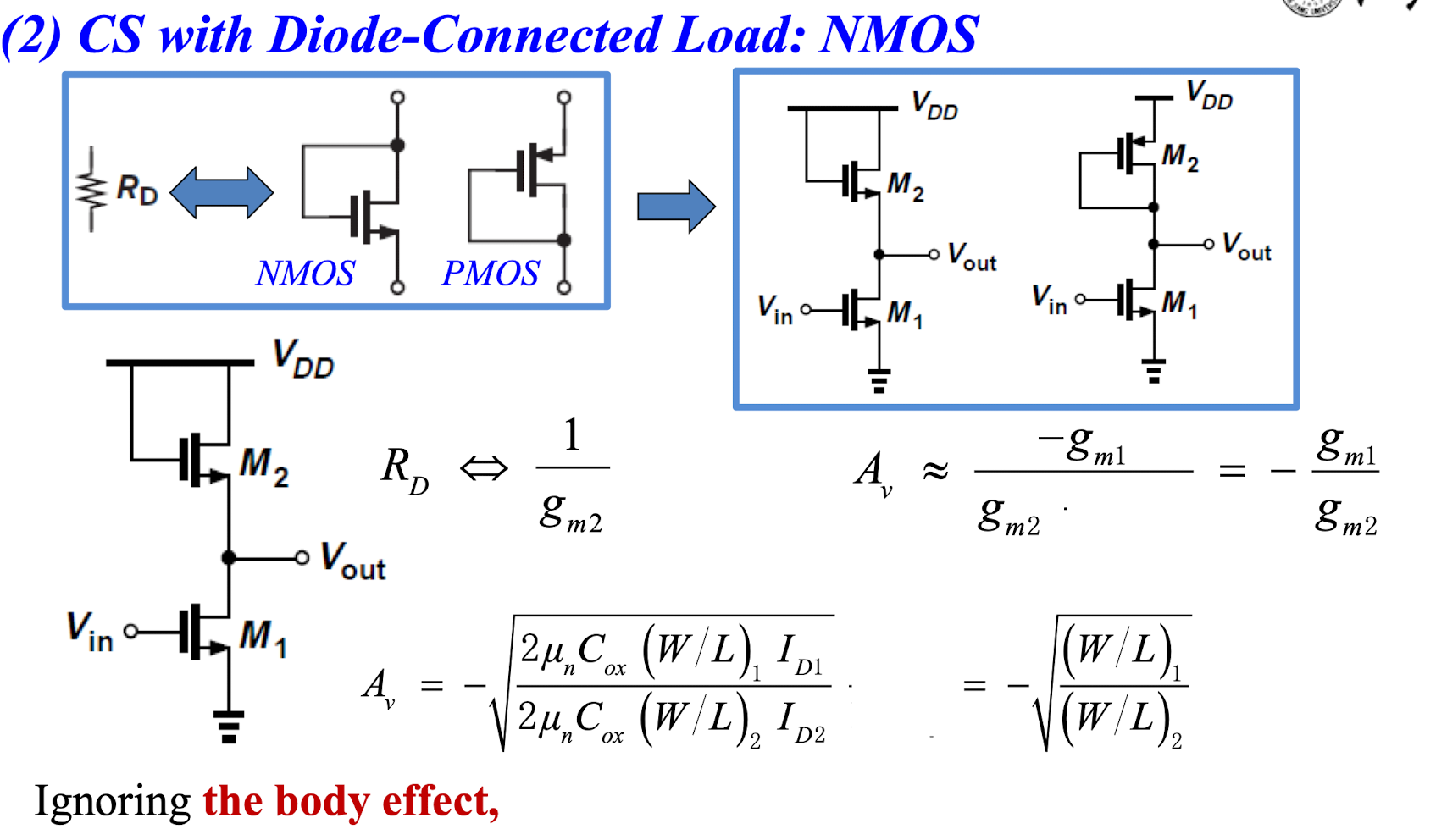

Diode-Connect Load

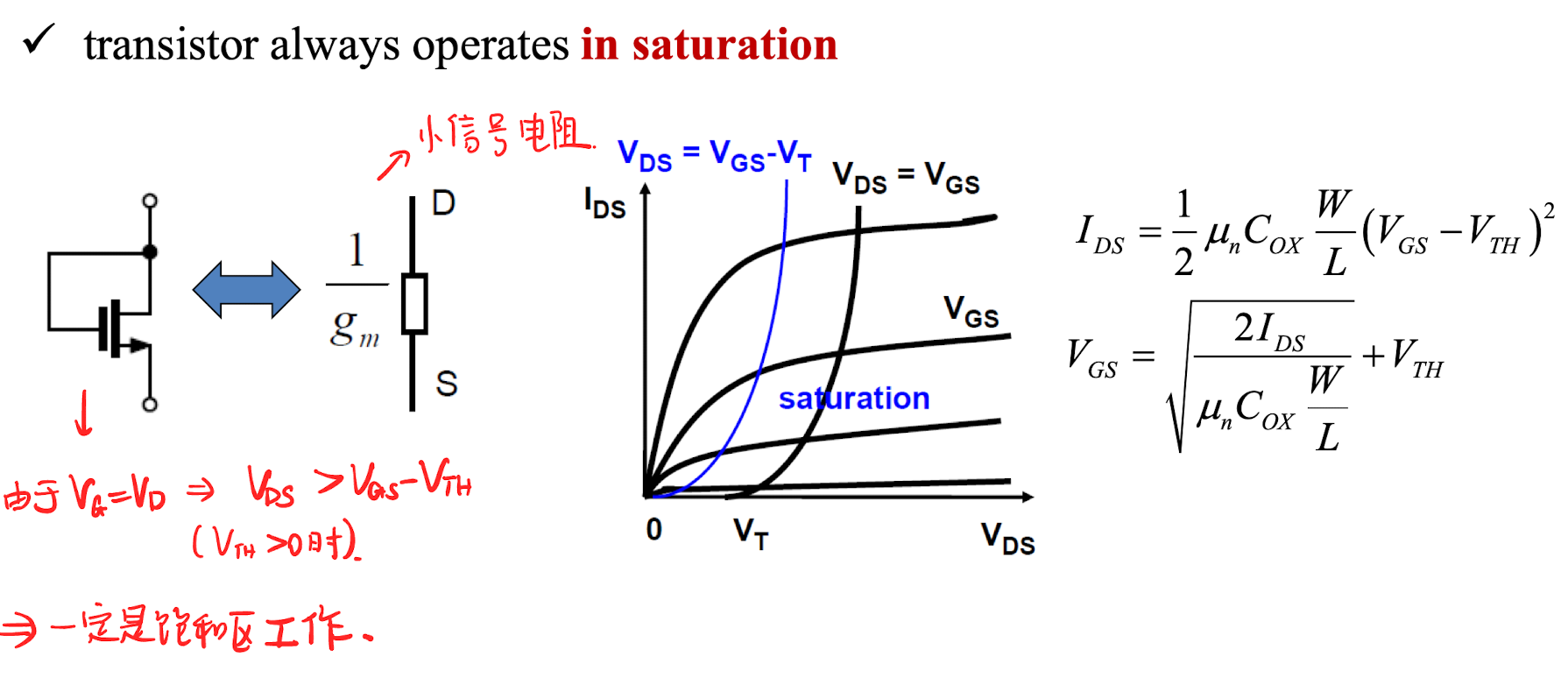

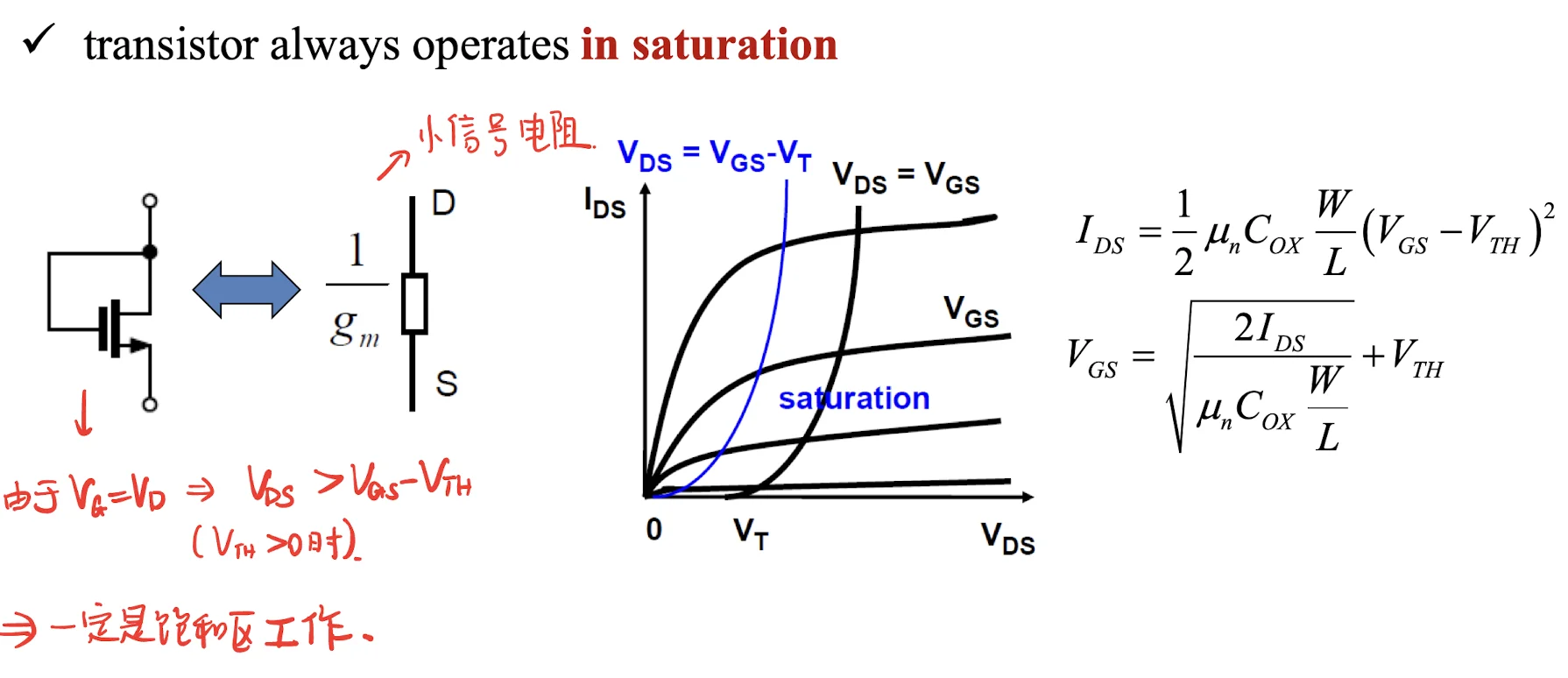

二极管接法的MOS管信号特性
  1. 大信号特性——Vth阈值电压(类似二极管的关断和打开) img

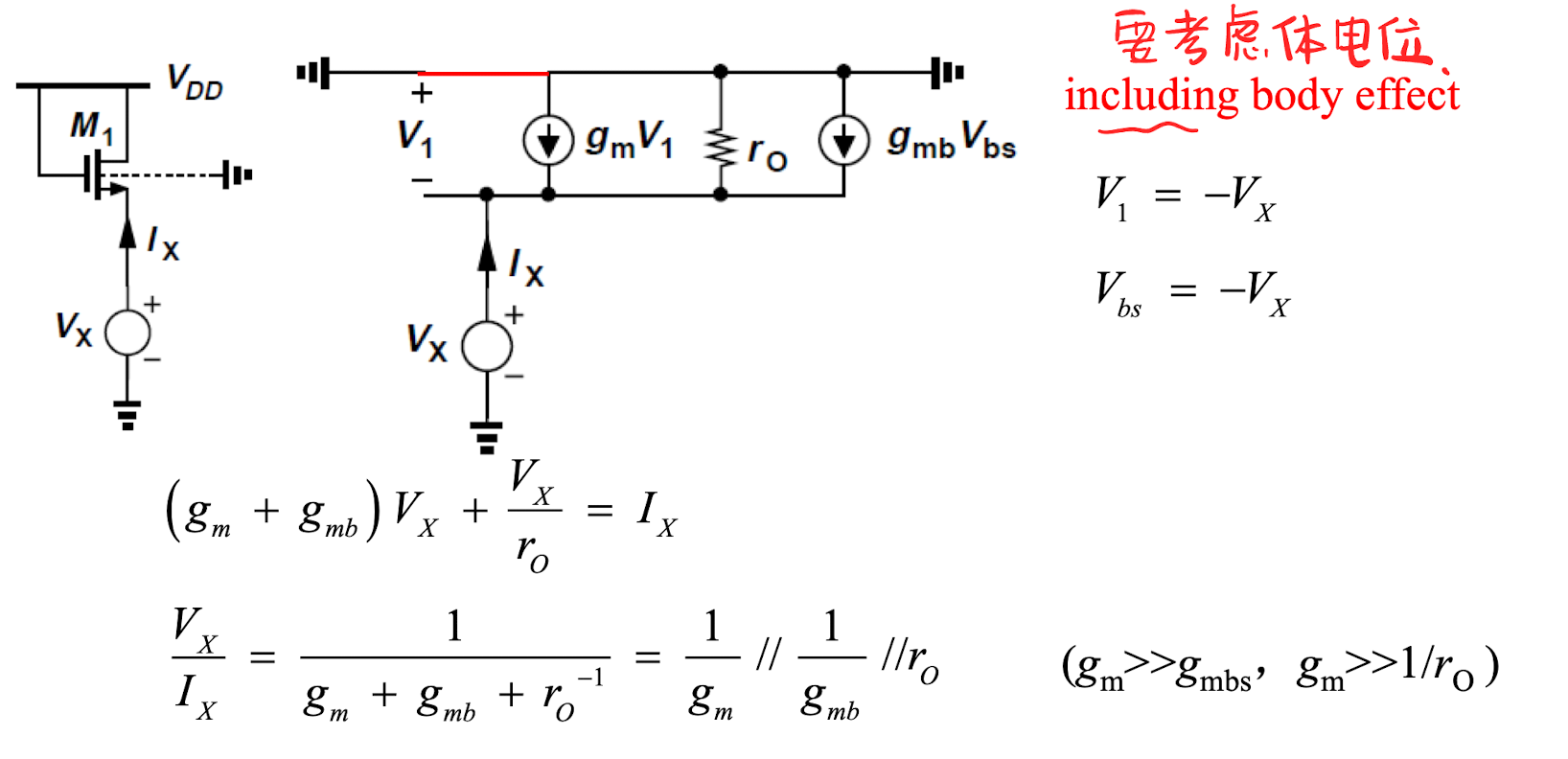

  2. 小信号电阻特性 img

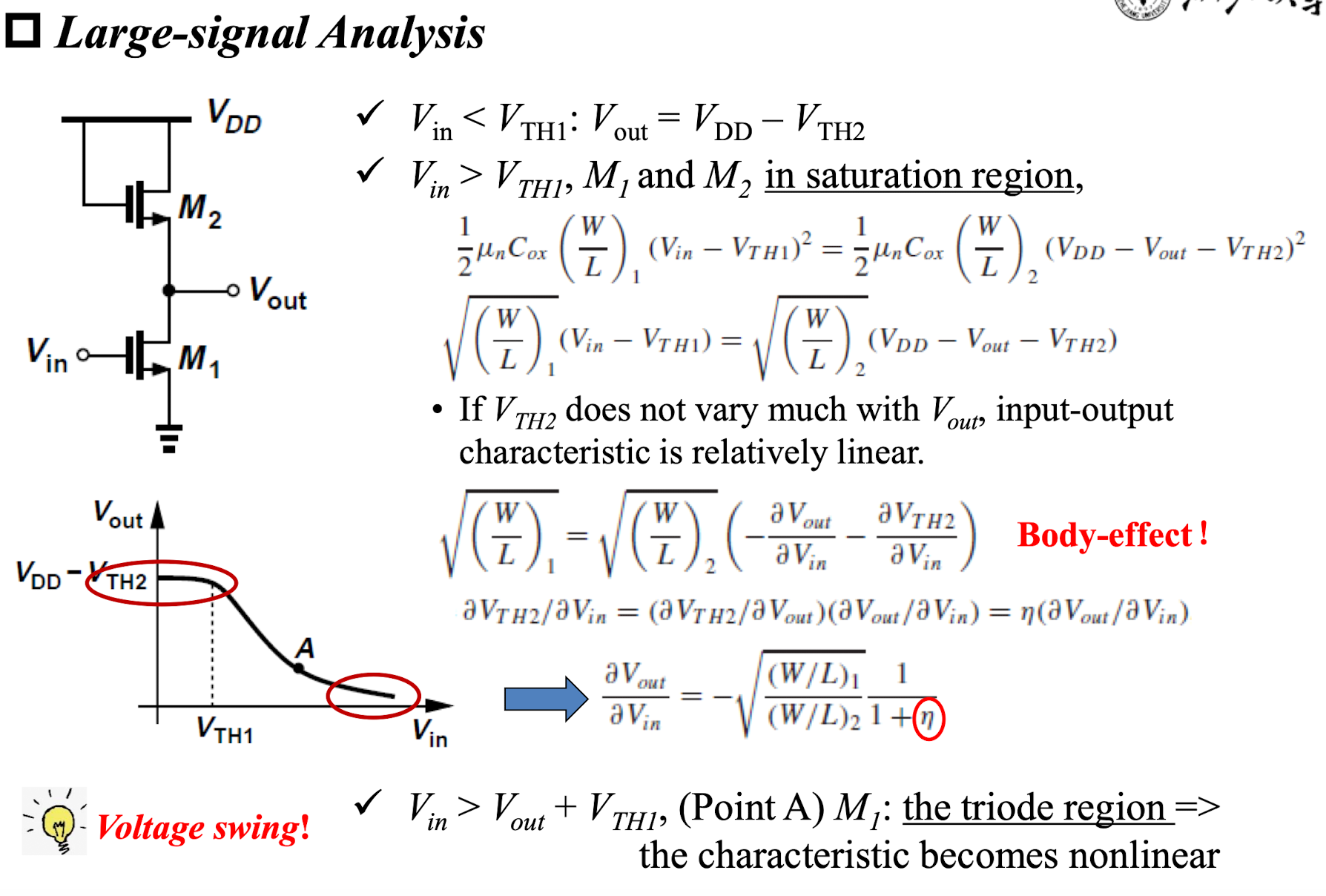

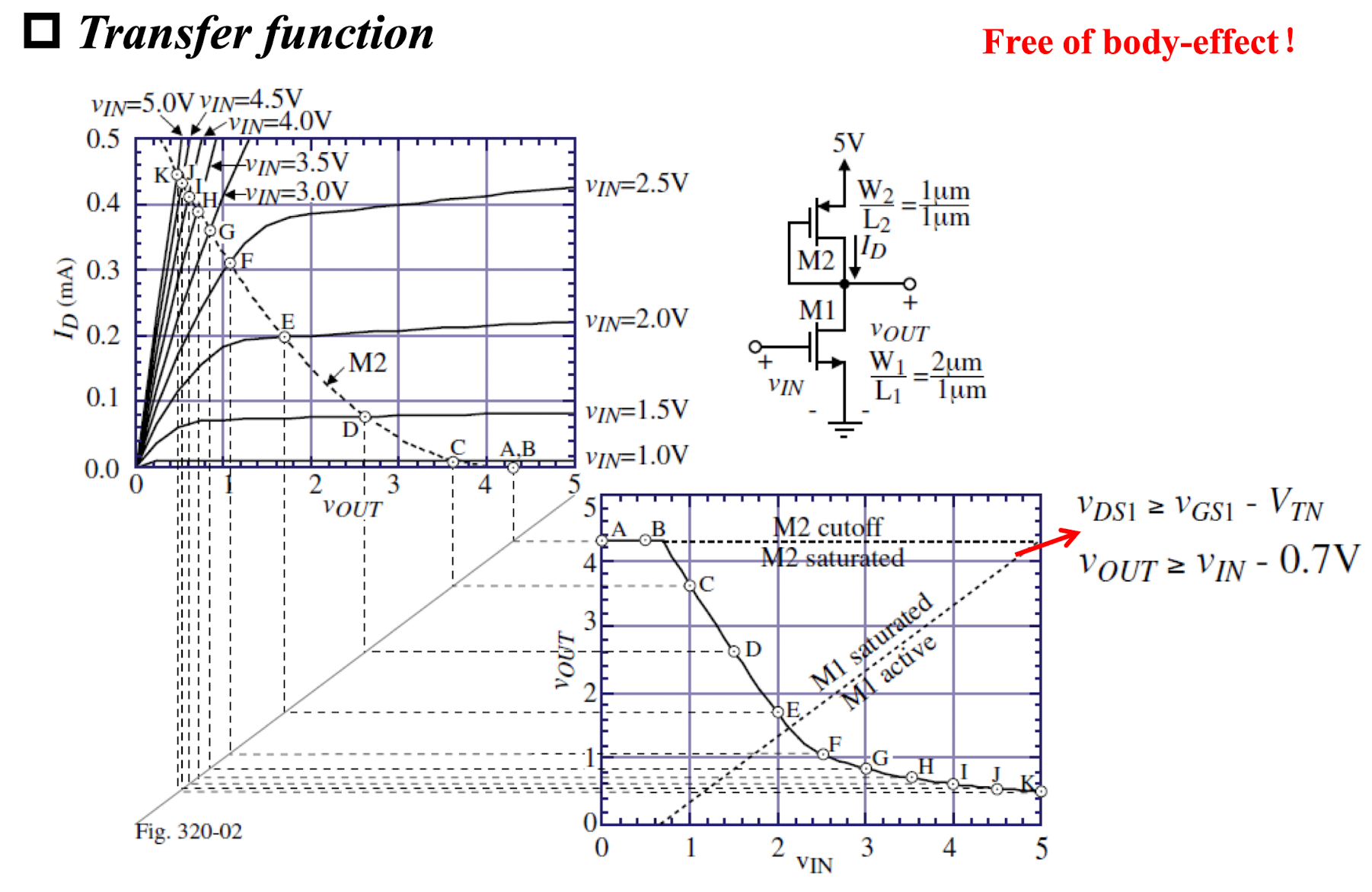

大信号特性

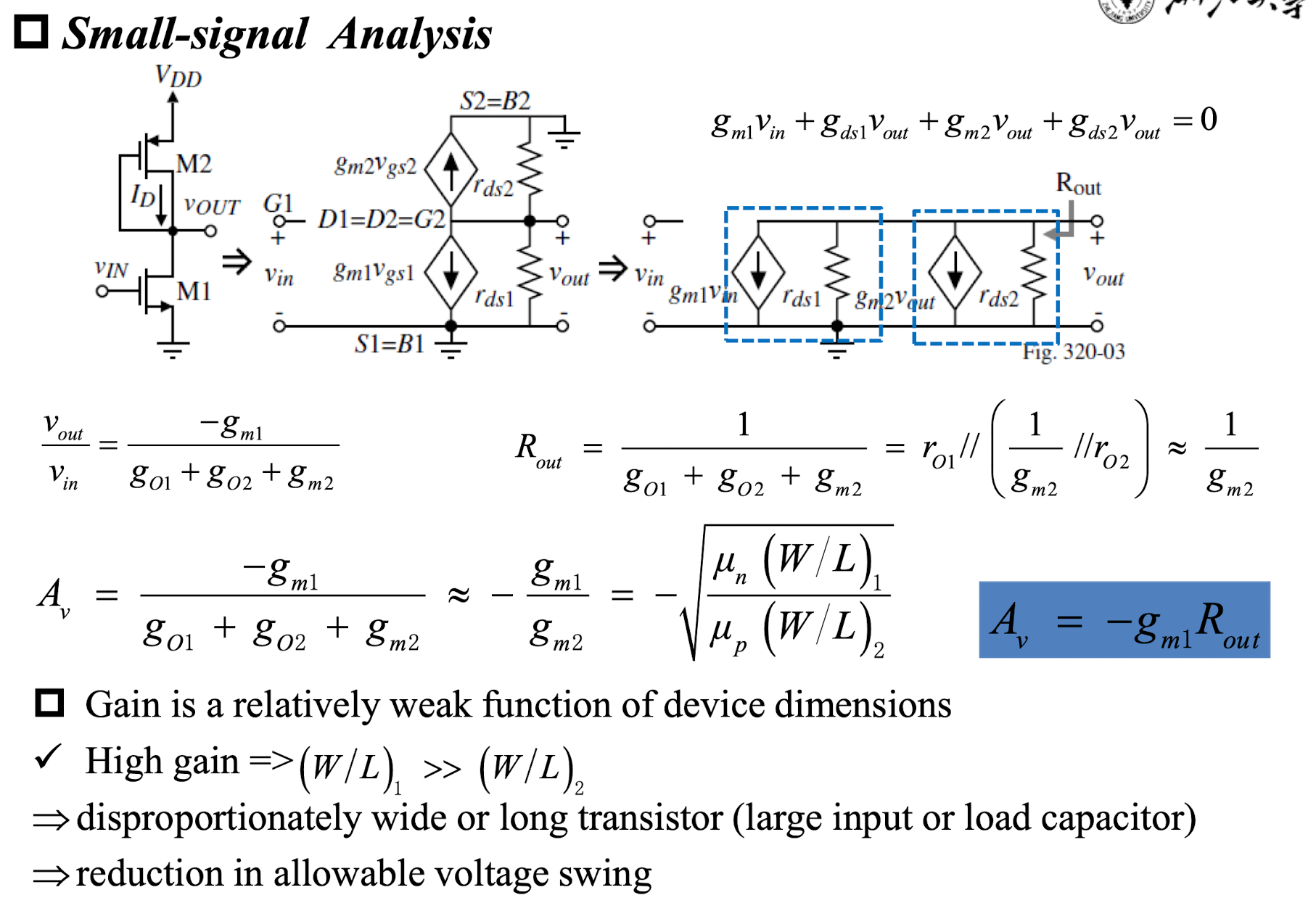

小信号电路分析


实际上两个NMOS的话无法避免体效应,那么就把二极管接法MOS管子改成PMOS

PMOS接法

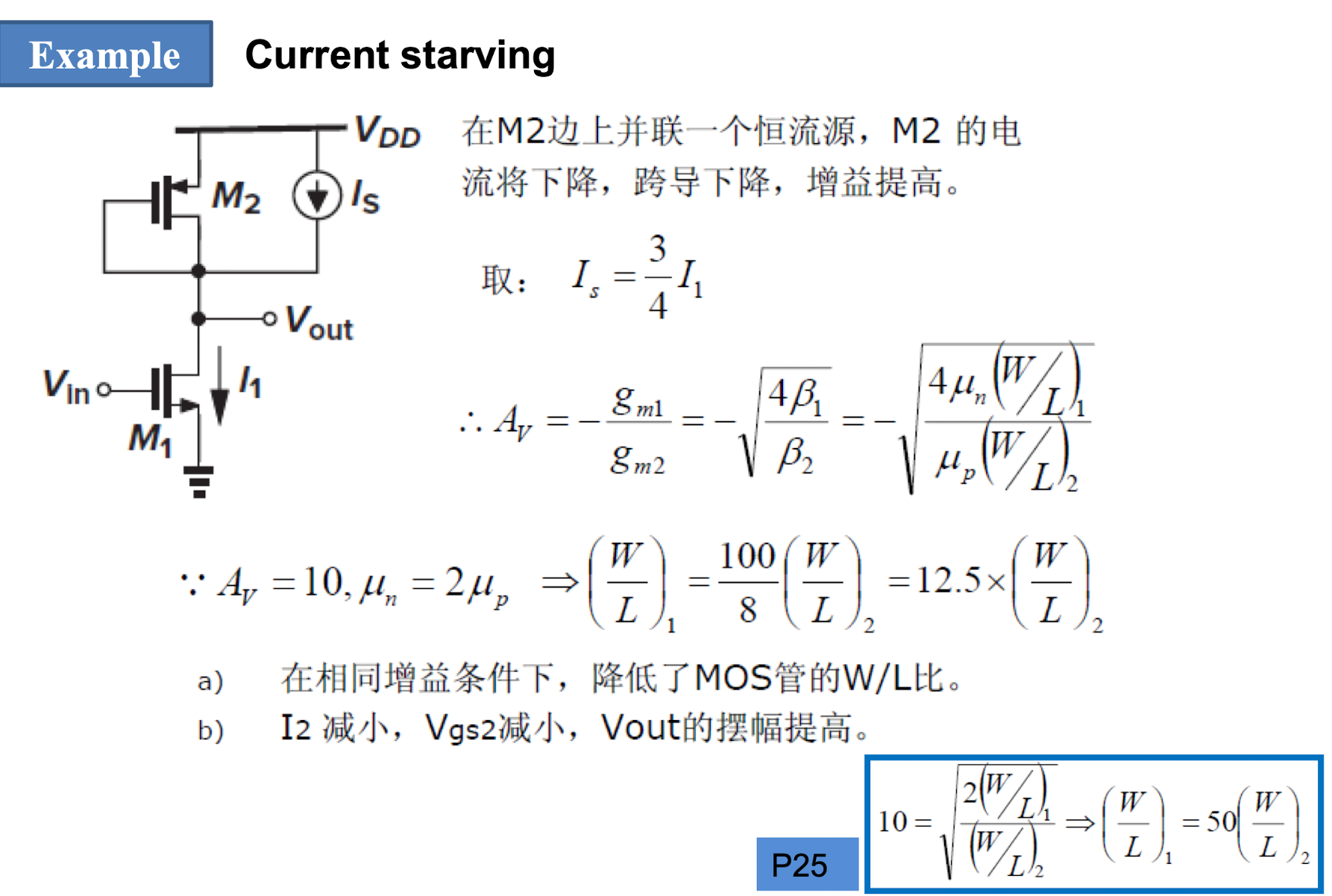

  • 但PMOS接法有个缺点,P的mobility通常是N mobility 的1/2或者2/3,所以如果想要高增益---就得让M1的W/L大于M2的W/L的好几倍,这会导致寄生电容增加,影响电路速度,但是电路带宽可以做到很大img
  • 增益与器件尺寸的函数关系相对较弱——高增益 意味着 (W/L)1(W/L)2(W/L)_1 \gg (W/L)_2导致不成比例的宽或长晶体管(带来大的输入或负载电容)

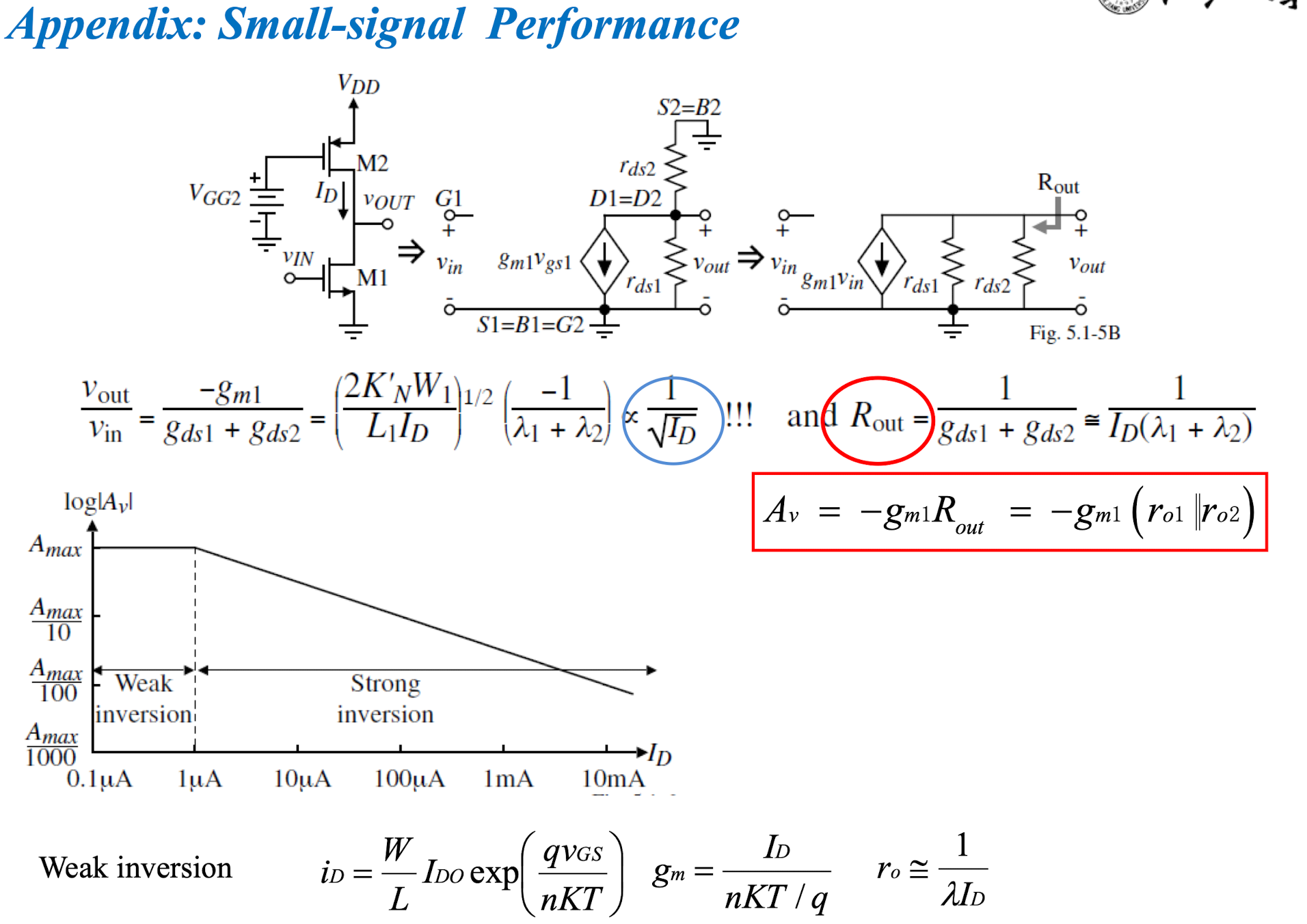

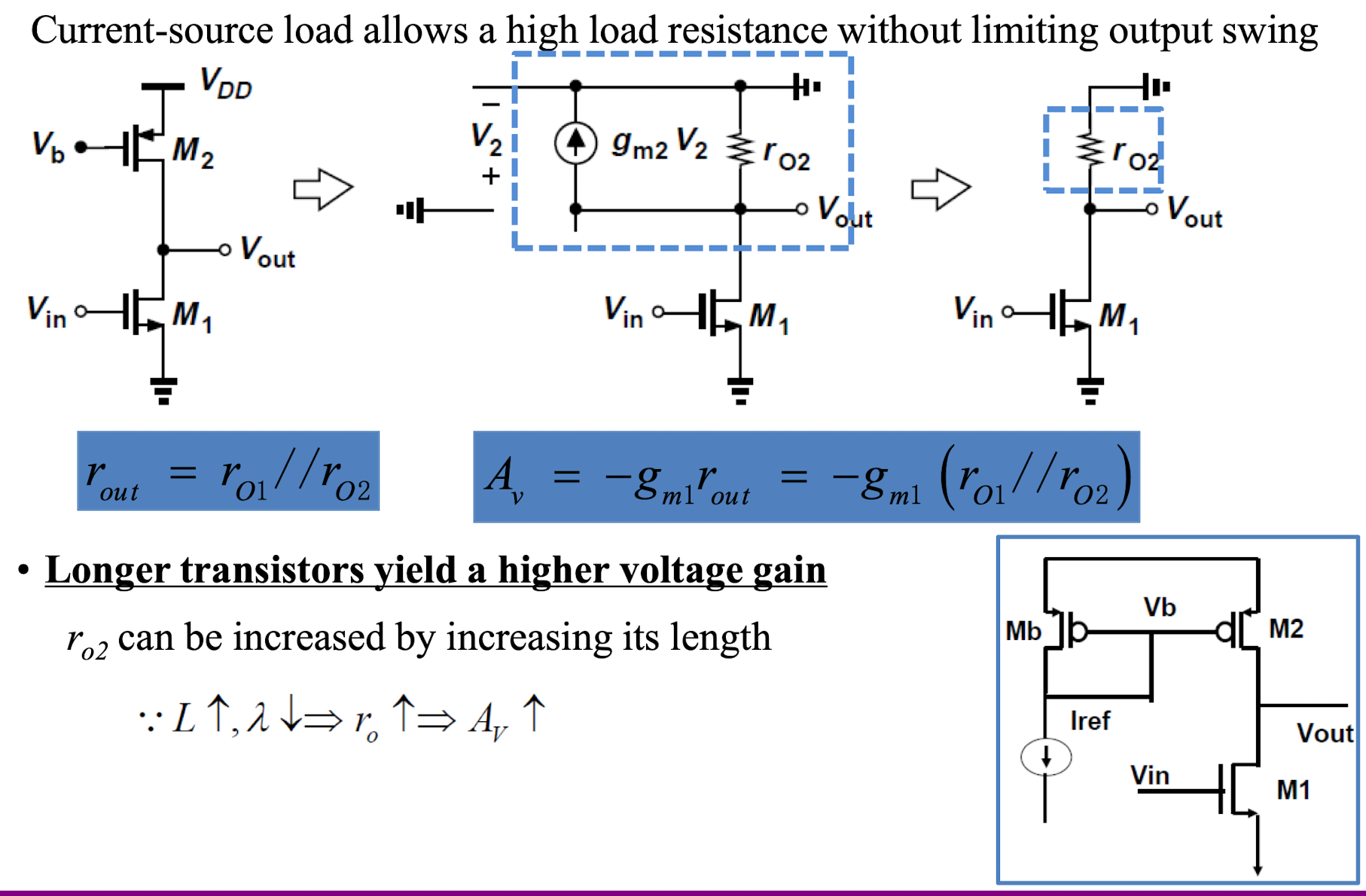

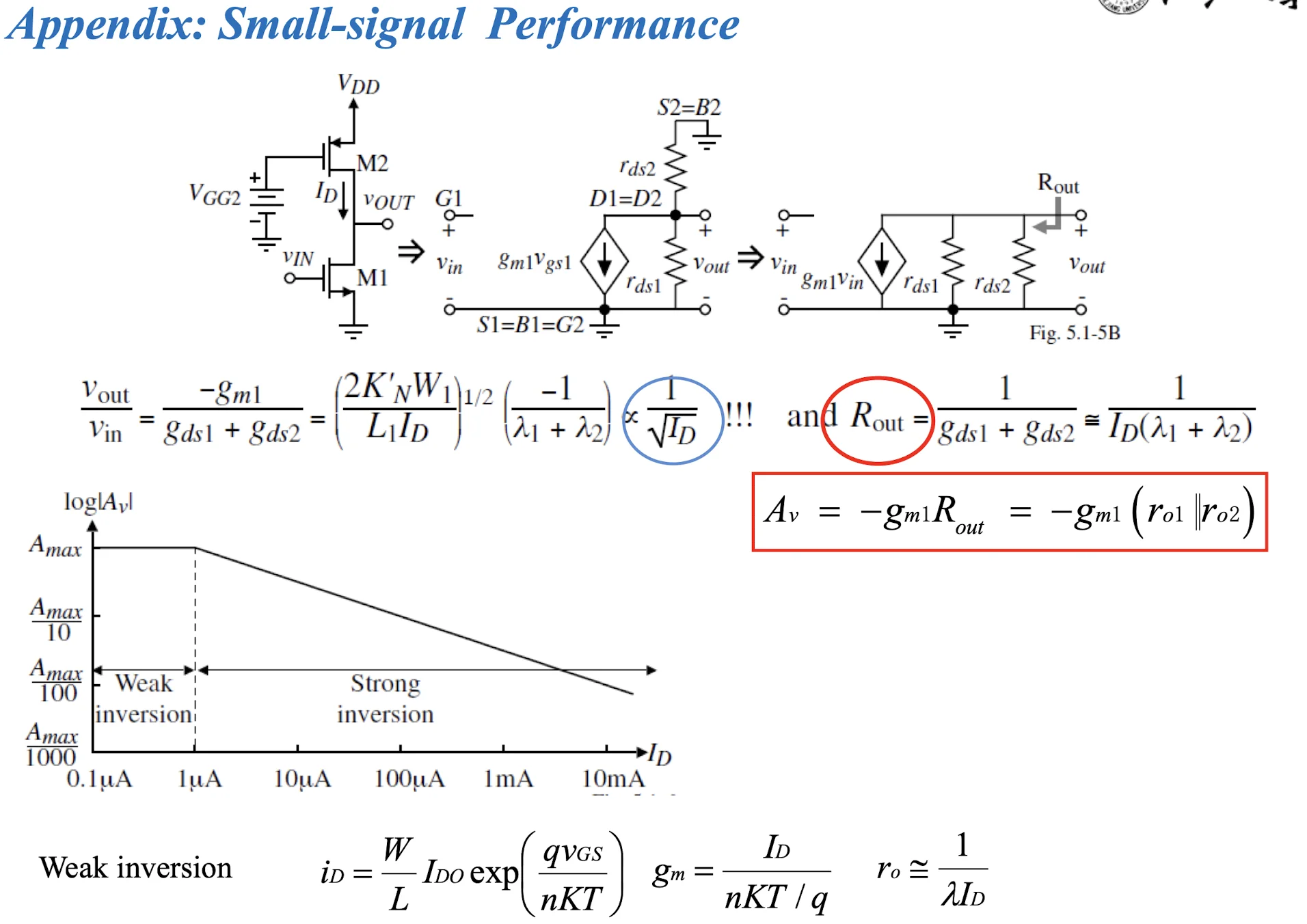

Current Source Load

电路拓扑与等效电路

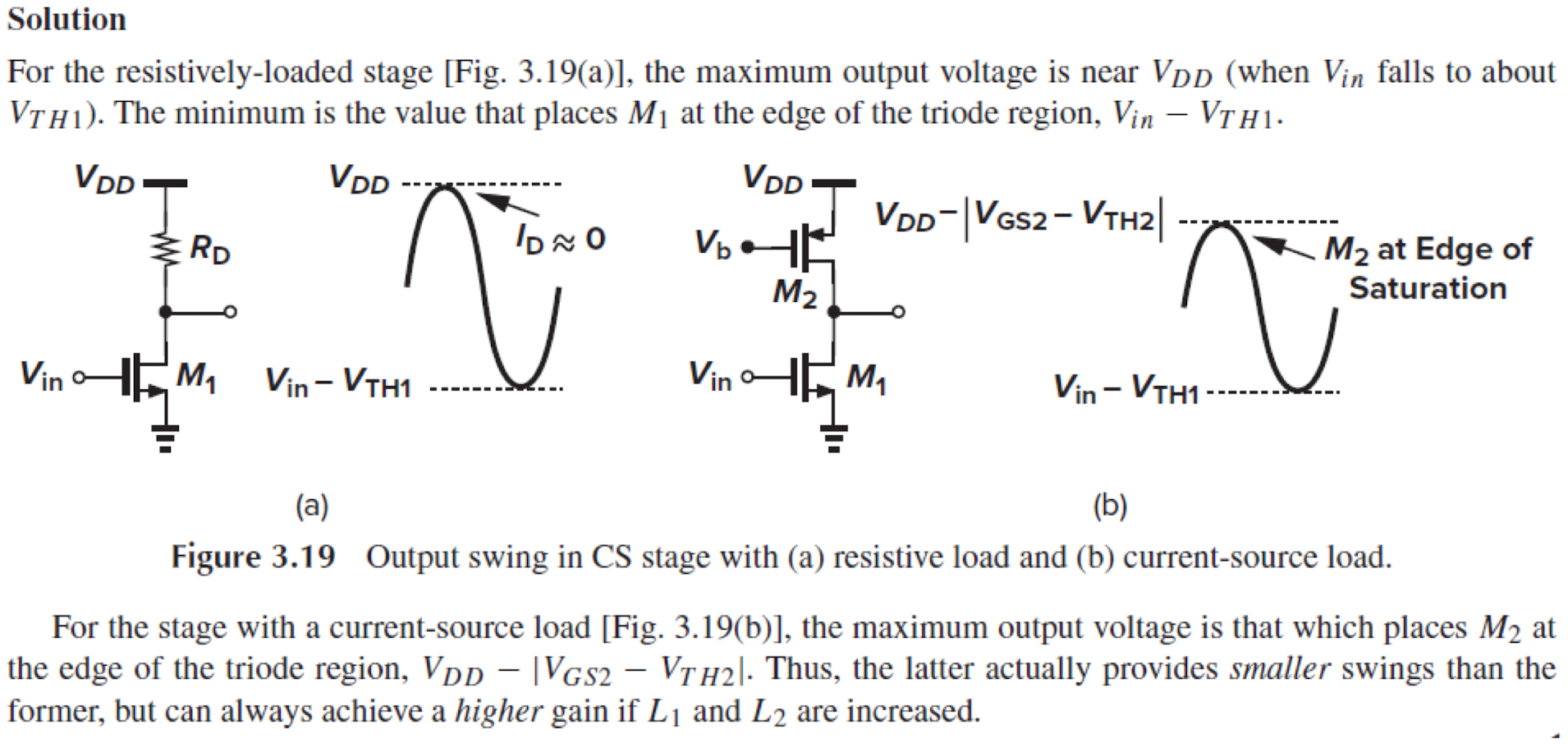

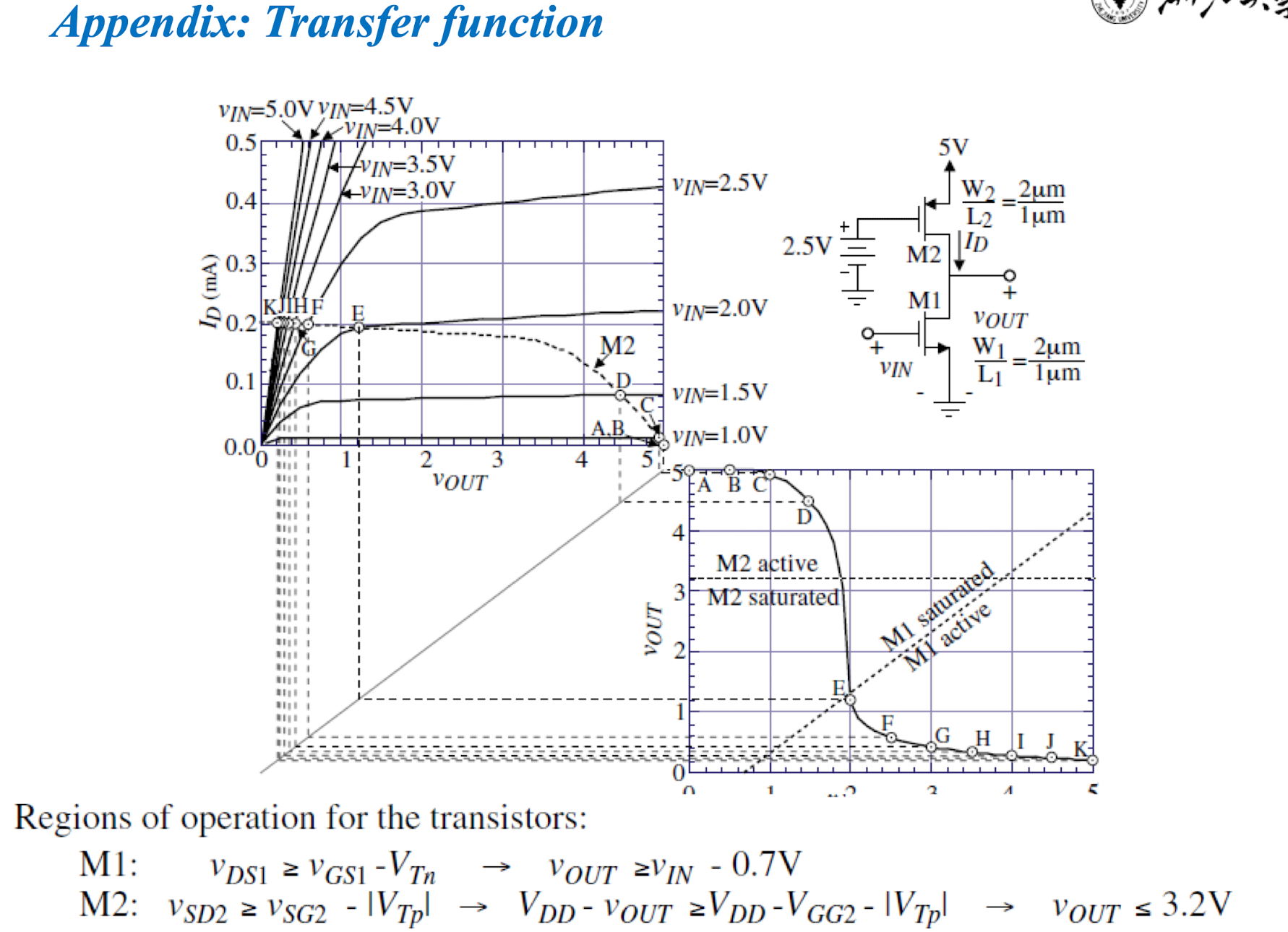

输入输出特性曲线

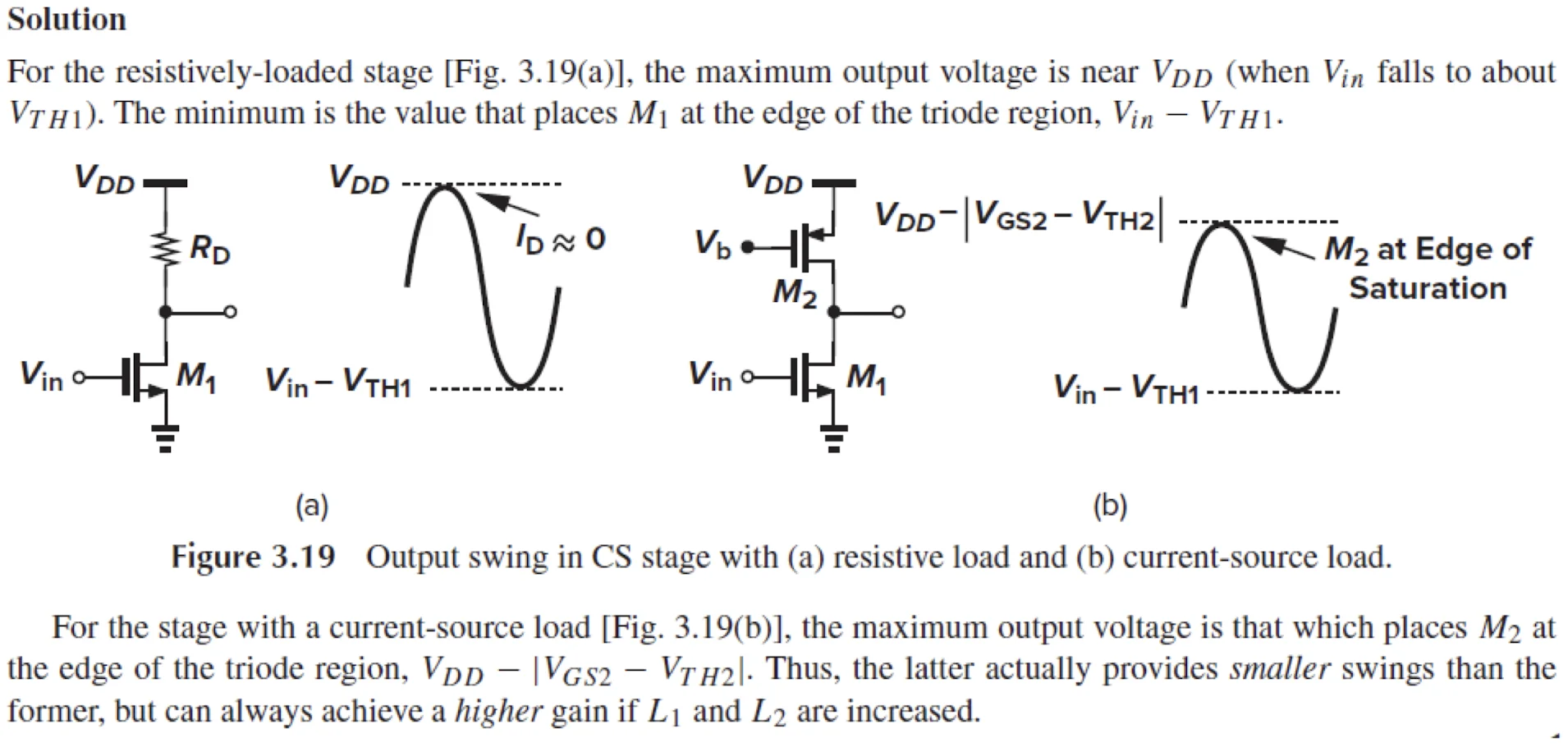

输出摆幅限制在[VinVTH1,VDDVGS2VTH2][V_{in}-V_{TH1}, V_{DD} - |V_{GS2} - V_{TH2}| ]区间内(注意这里的值都是直流信号量,才能给小信号设计留有余量


特性1. 二极管连接负载 (Diode-Connected Load)2. 电流源负载 (Current Source Load)3. 推挽式反相器 (Push-Pull Inverter)
电路示意图imgimgimg
电压增益 (AvA_v)
gm1/gm2\approx -g_{m1} / g_{m2}
非常高
gm1(ro1//ro2)-g_{m1} (r_{o1} // r_{o2})
最高
(gm1+gm2)(ro1//ro2)-(g_{m1} + g_{m2}) (r_{o1} // r_{o2})
输出电阻 (RoutR_{out})
1/gm2\approx 1 / g_{m2}
非常高
ro1//ro2r_{o1} // r_{o2}
非常高
ro1//ro2r_{o1} // r_{o2}
输出摆幅 (Swing)中等偏低
(输出上限会损失一个 VTH2+VOV2V_{TH2} + V_{OV2}

(可接近 VDDV_{DD} 和 GND,仅受 VOVV_{OV} 限制)

(作为放大器时,摆幅同电流源负载)
带宽 (速度)
RoutR_{out} 很低,输出极点频率高)

RoutR_{out} 很高,输出极点频率低)

(作为放大器时,RoutR_{out} 很高)
偏置 (Biasing)简单
(自偏置,无需额外电路)
复杂
(需要 VGG2V_{GG2} 偏置,通常来自电流镜)
非常困难
(作为模拟放大器时,偏置点极敏感)
主要特点增益低,但速度快,常用于宽带缓冲级或作为电流镜的输出端。增益-带宽权衡的经典代表。用极高的增益换取了较低的速度。是运放第一级的首选结构。增益最高(M1,M2M_1, M_2 都在贡献 gmg_m)。但偏置困难,主要用于数字逻辑或AB类输出级。

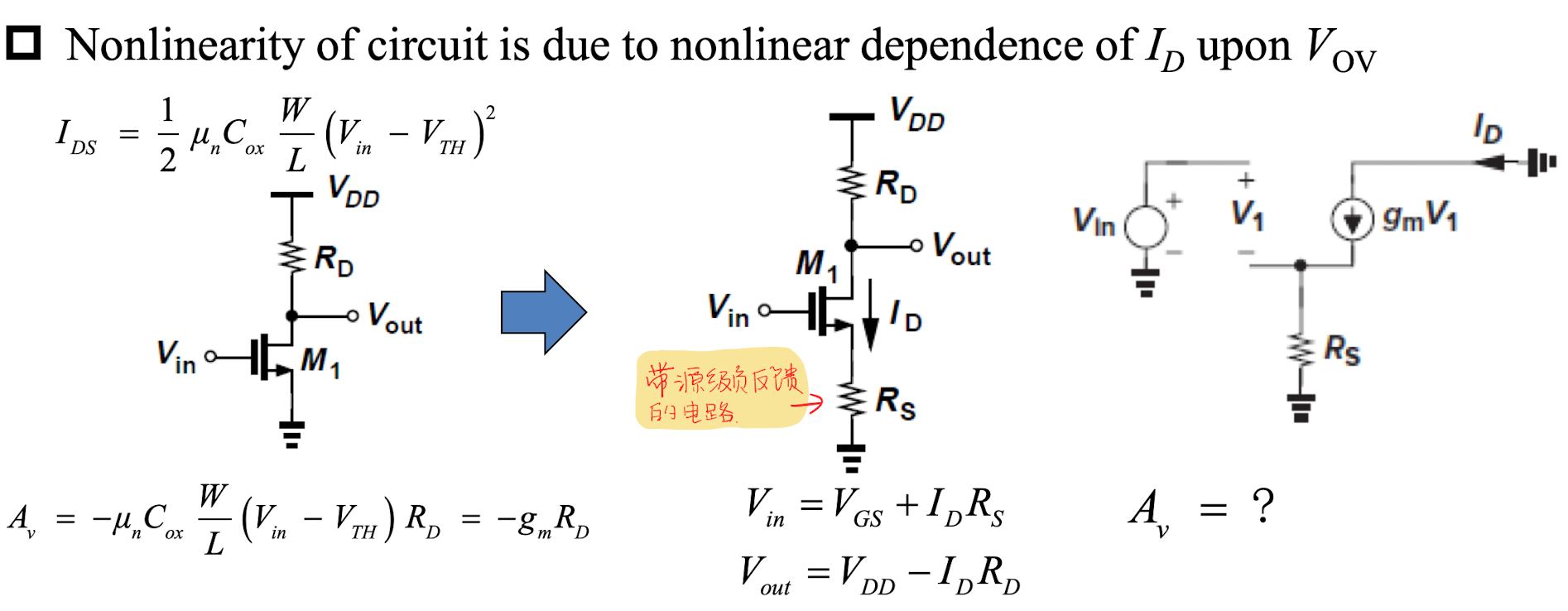

Source Degeneration | 源极负反馈

电路结构


由于平方律方程——导致实际上Id和Vov过驱动电压是非线性关系。

为了改善这种关系引入源极负反馈

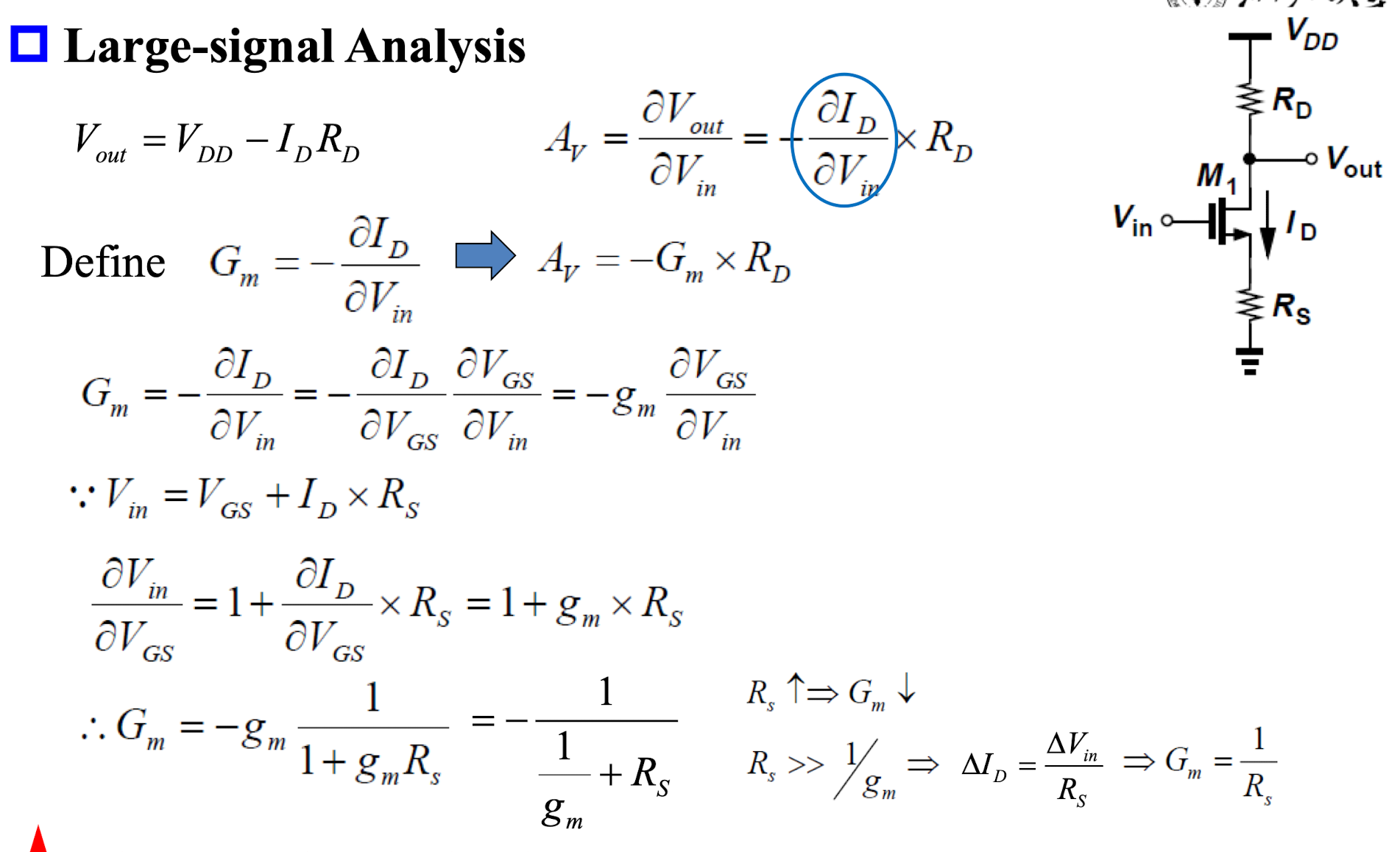

大信号分析

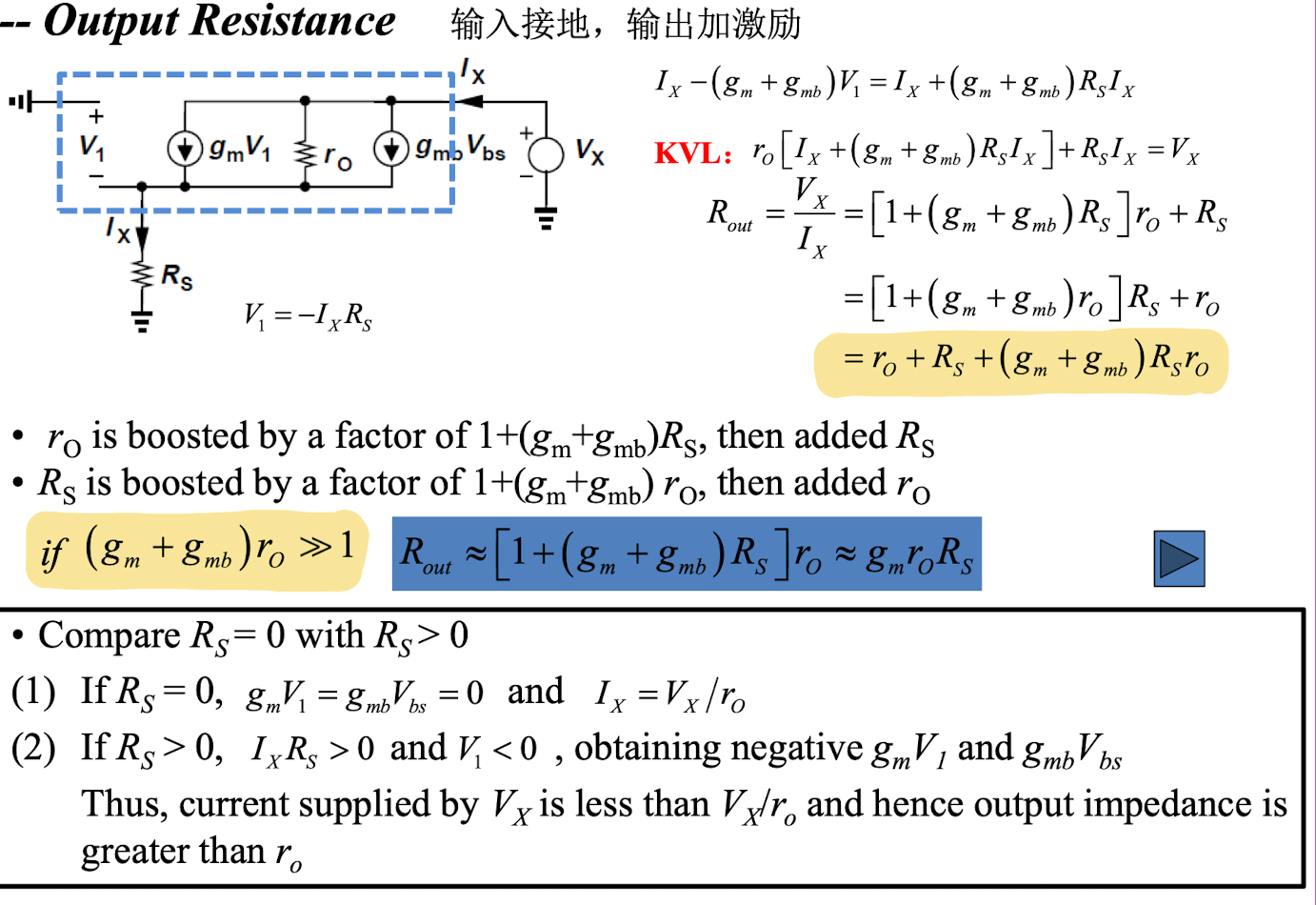

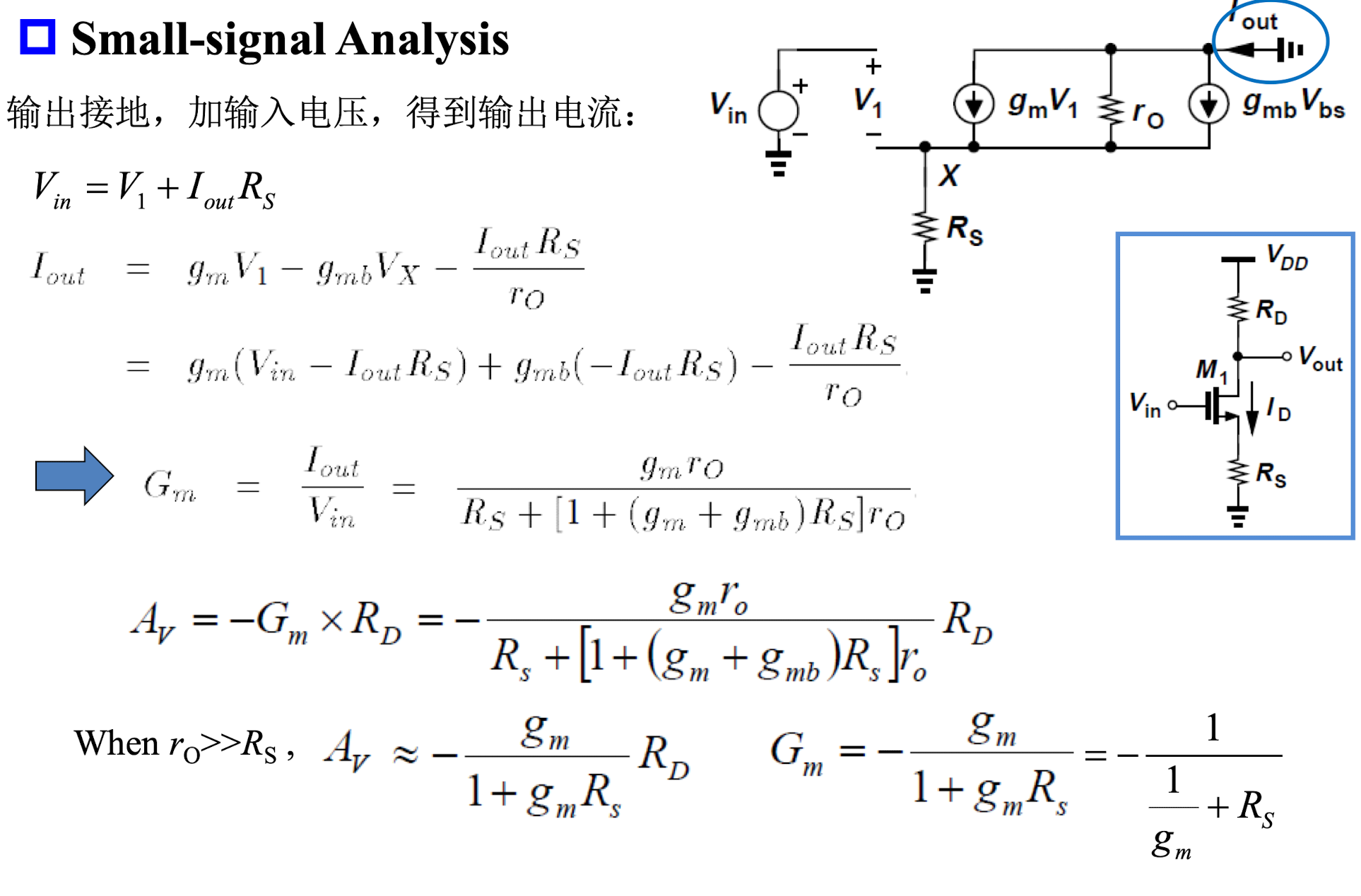

小信号分析

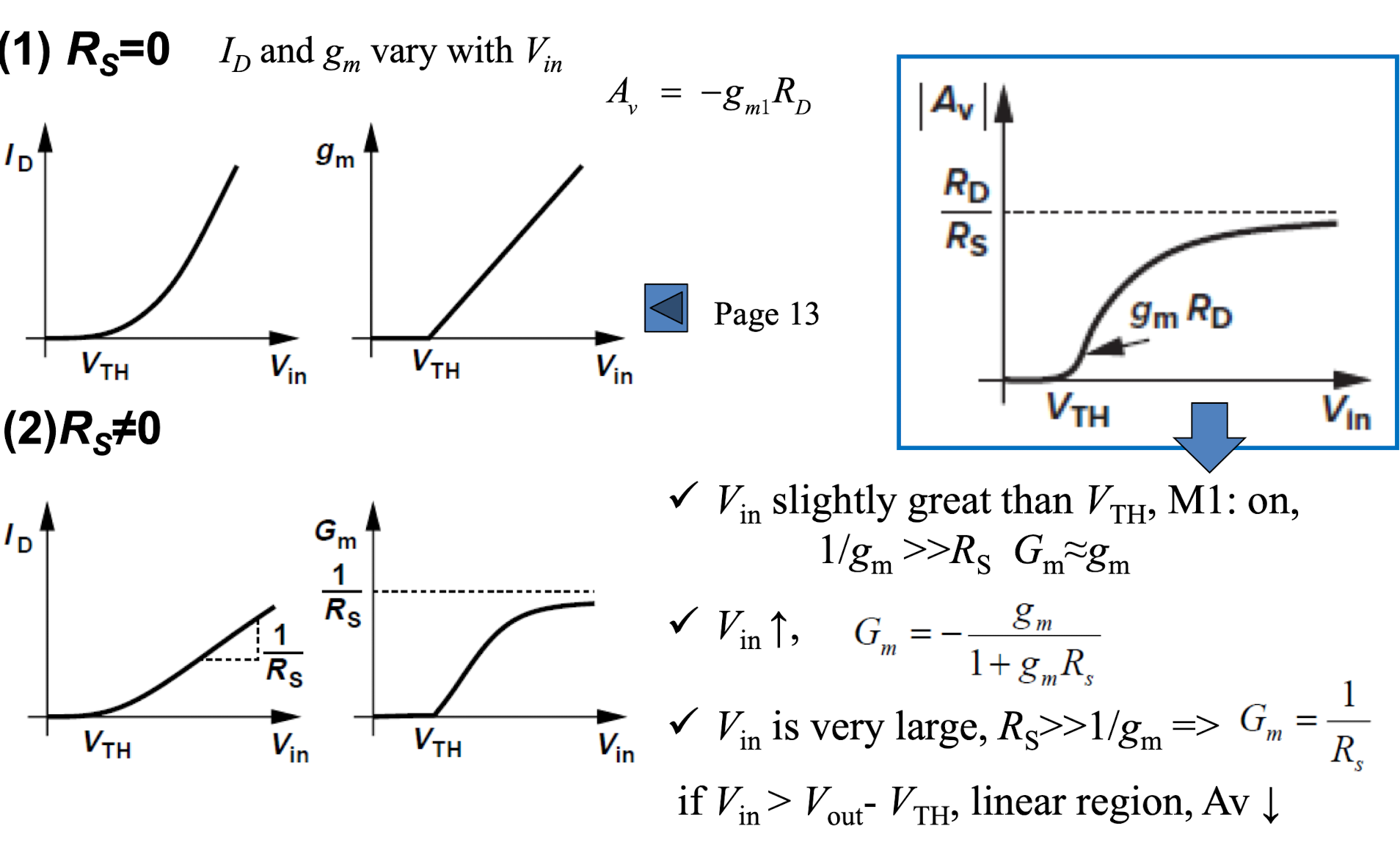

线性度改善

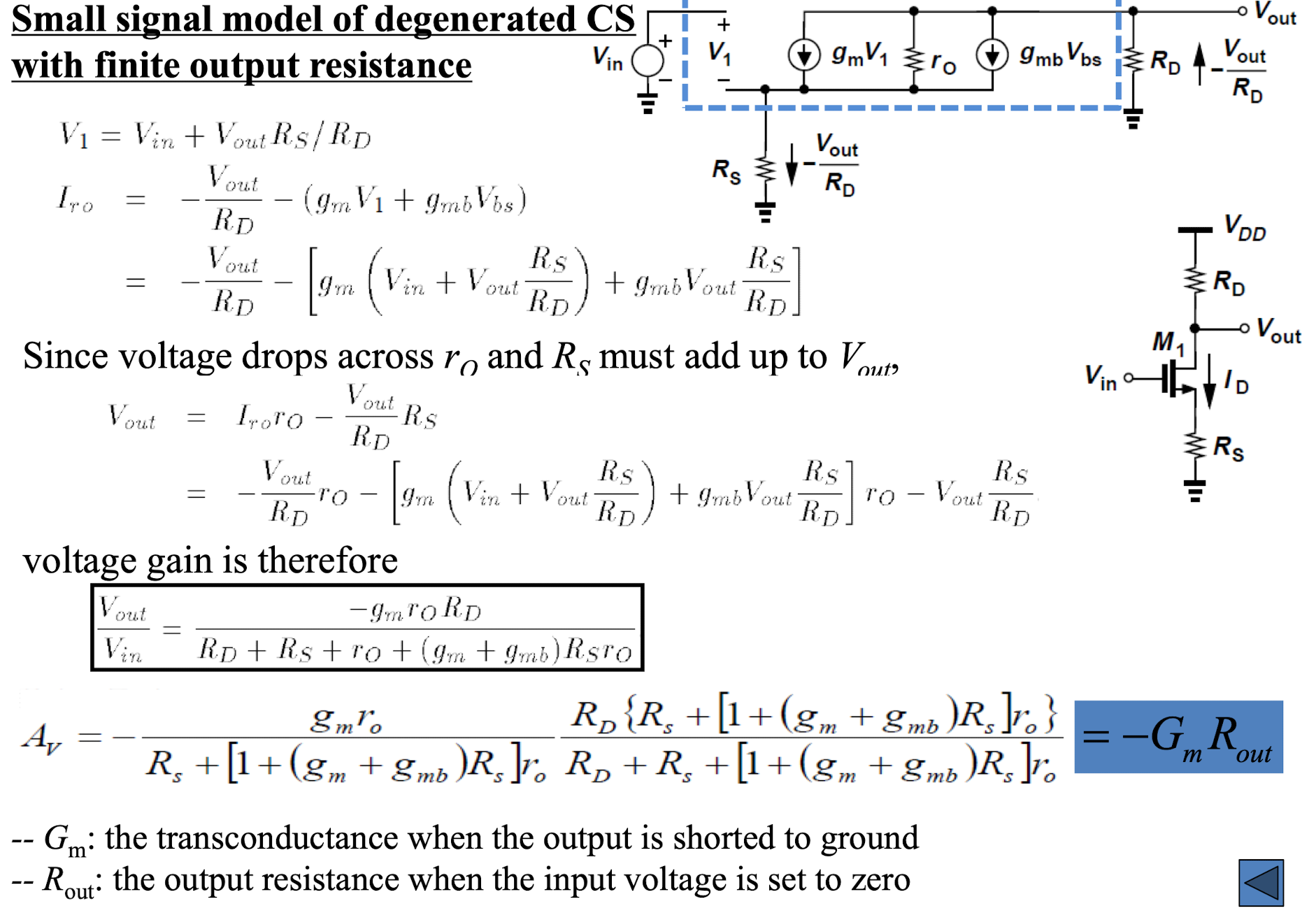

带负载的增益

实际上这里直接复用前面最完整的公式就可以了

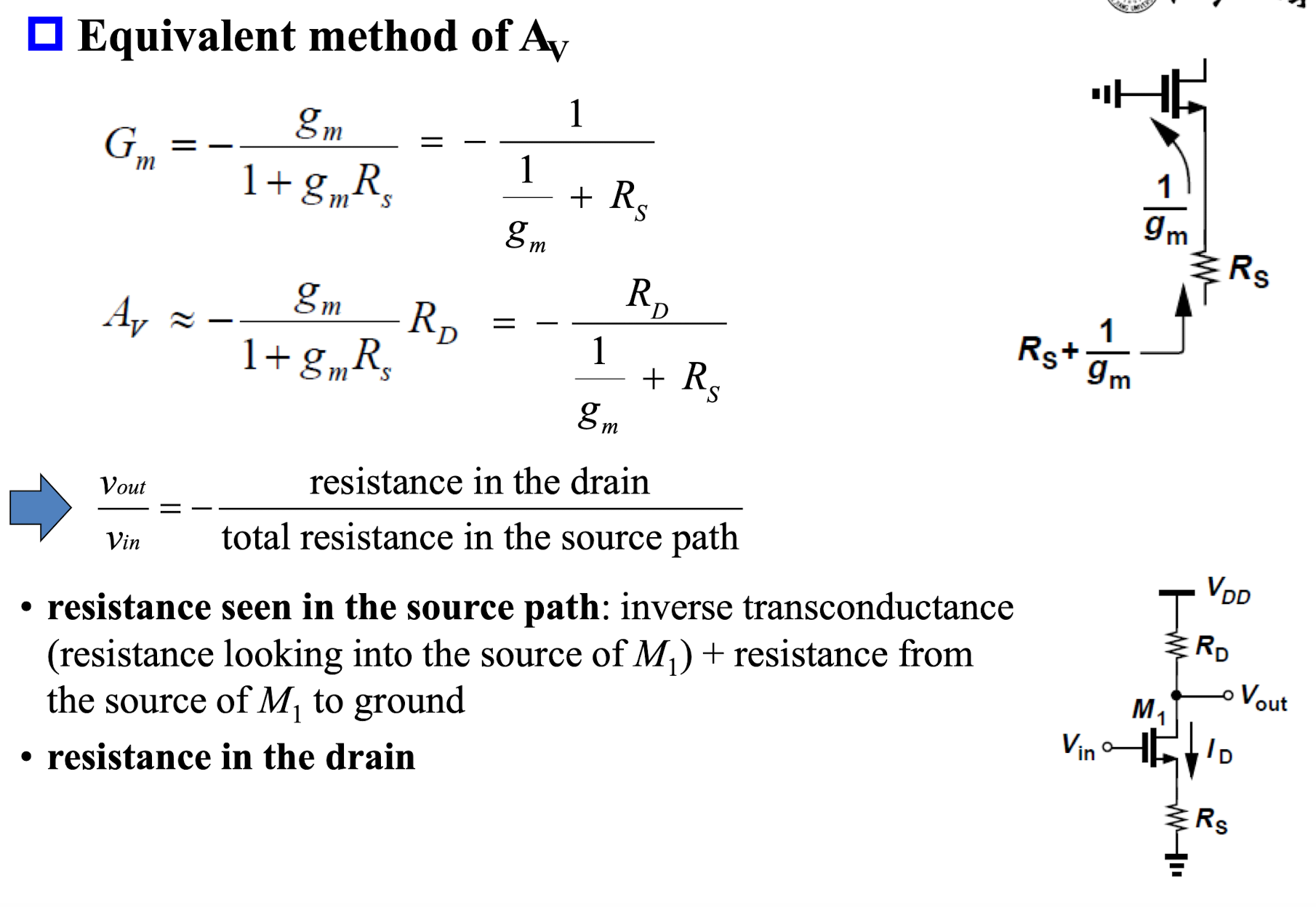

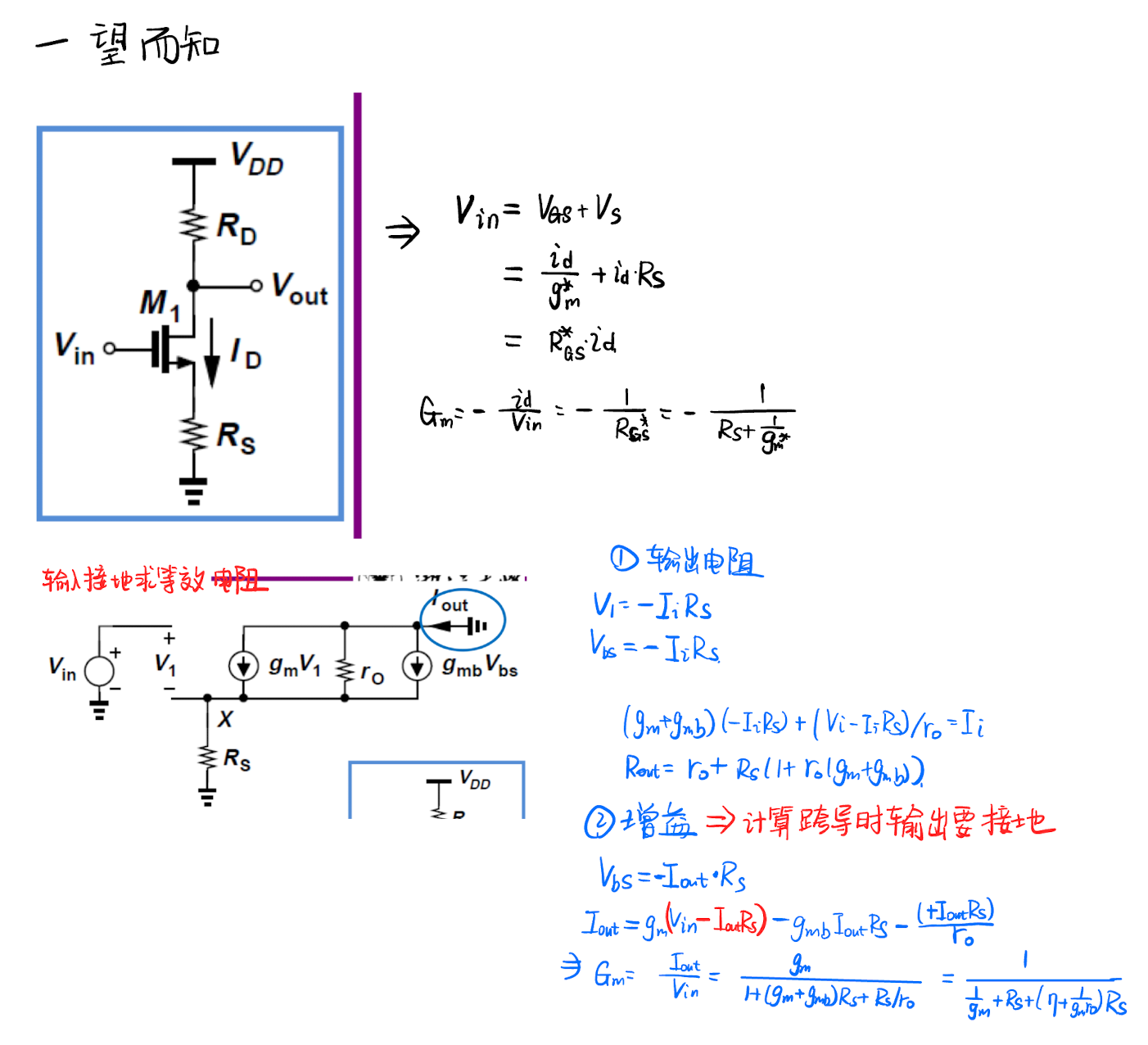

一望而知



对于Cs放大器的增益来说,分子等于Drian漏端电阻,分母等于从Source源端看进去从源到漏的电阻

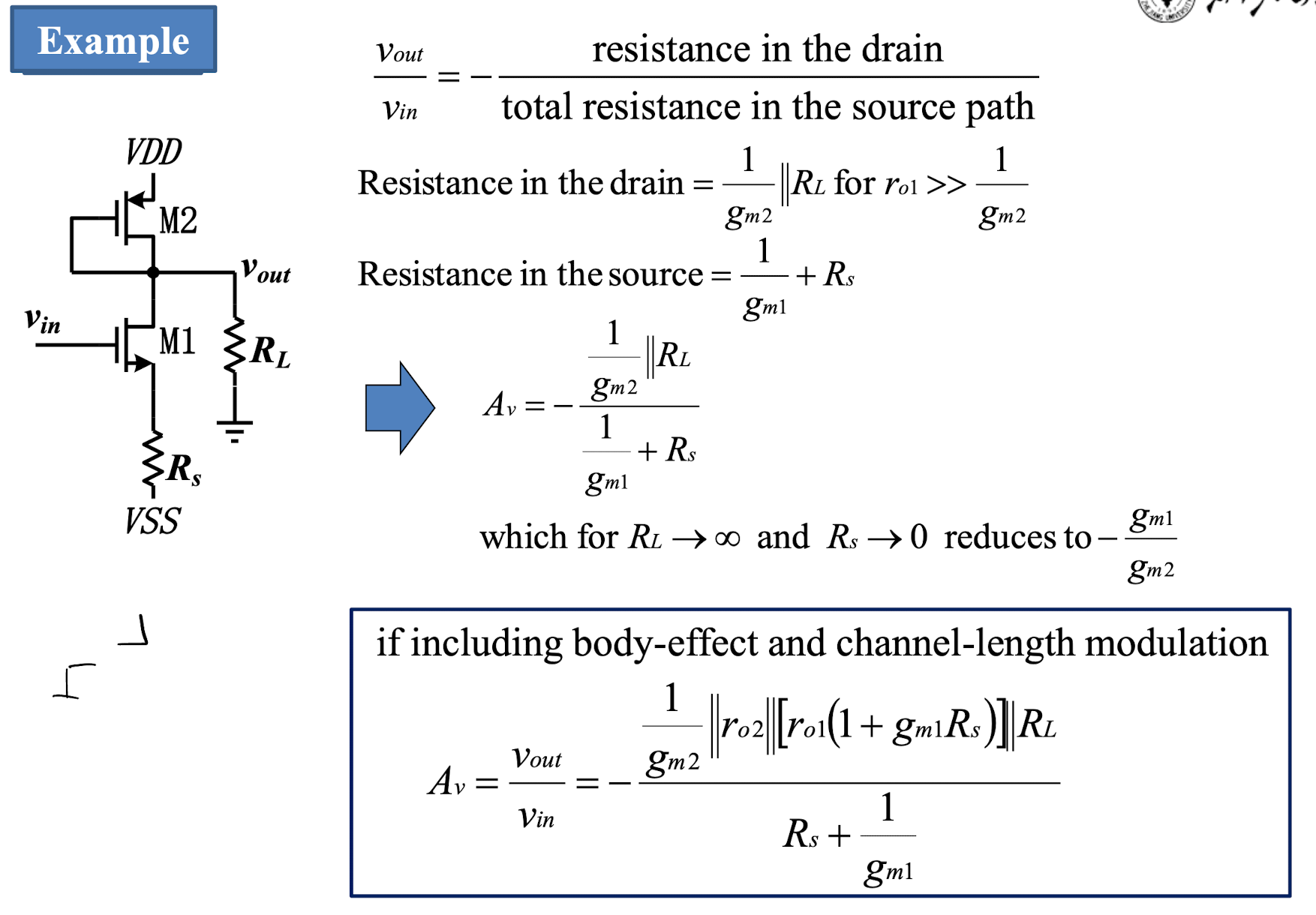

举例说明——一望而知

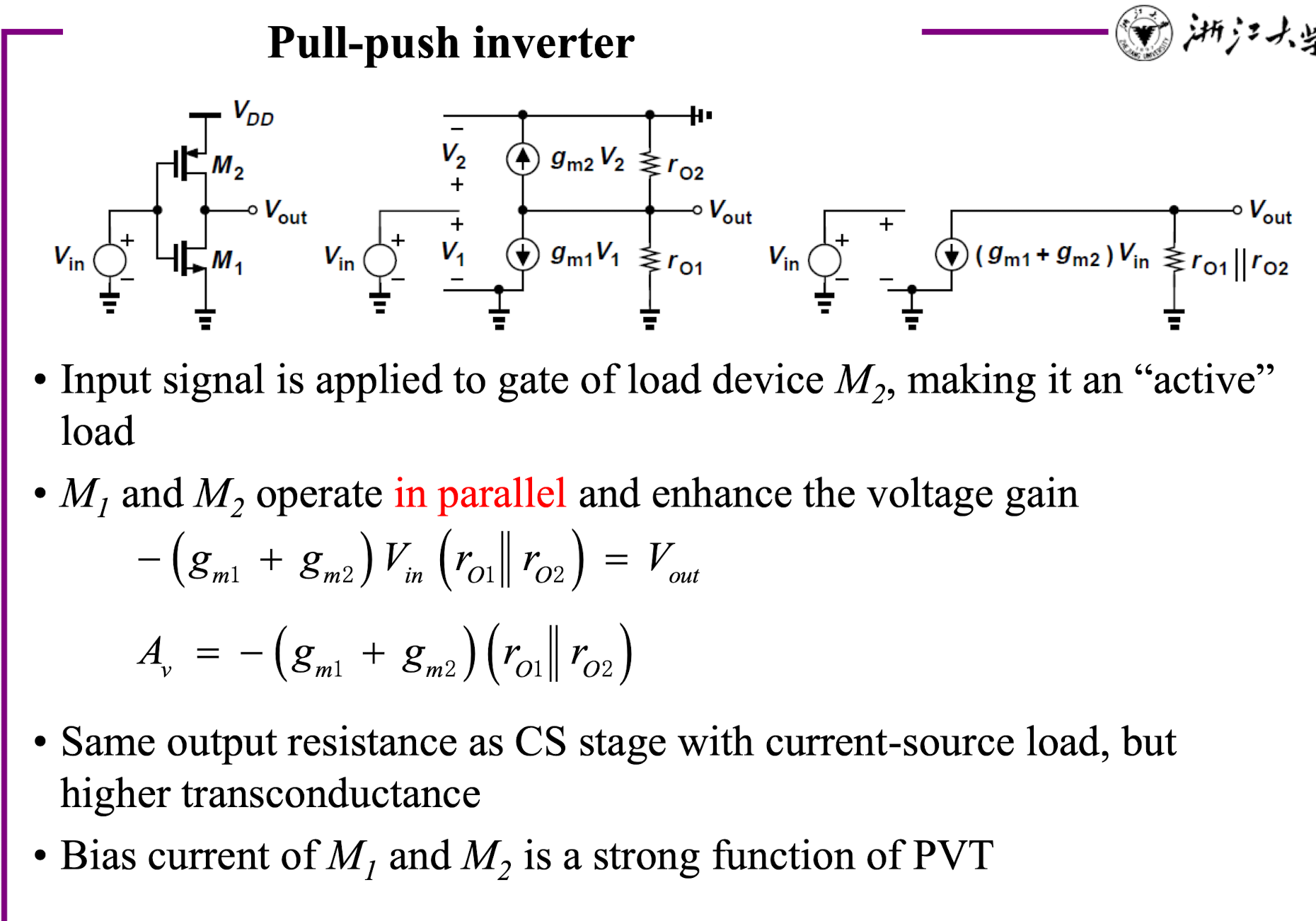

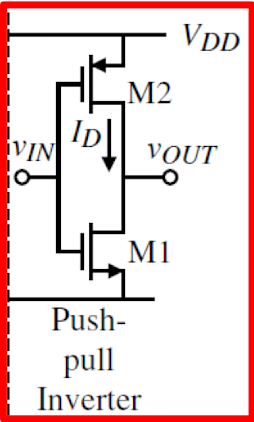

CMOS Inverter | CMOS反相器


和电流源负载的输出电阻是一样的,但是跨导更大;但是问题在于偏置电流是PVT的强相关函数

Process(工艺偏差), Voltage(电源电压波动), Temperature(温度变化)

这里是因为这个偏置电流是从VG栅极电压给的,不好精确控制电压;但是其他结构电路可以精确控制漏电流(电流镜)并有所反馈,所以这个反相器结构的电路不好偏置

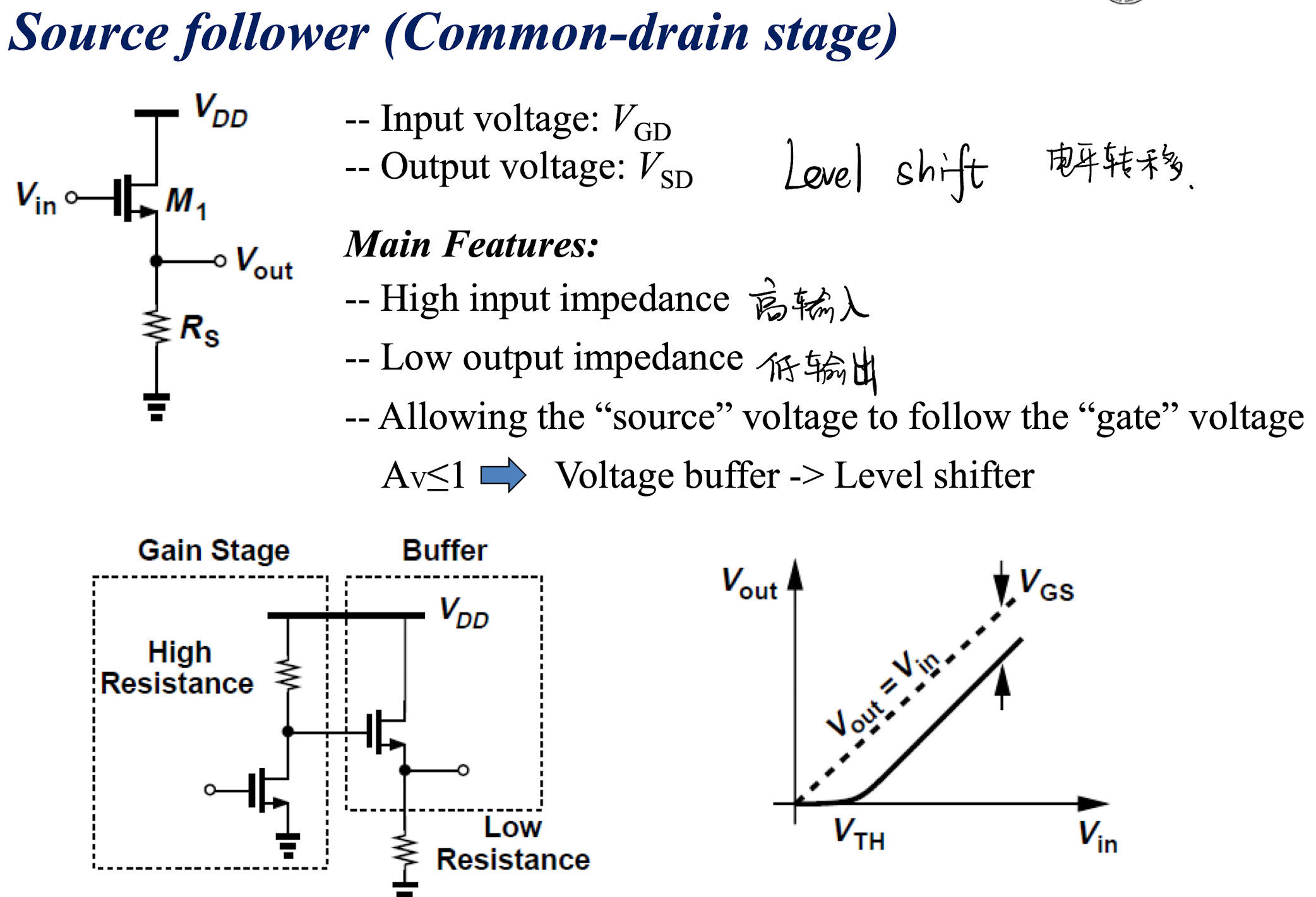

Source Follower | 源级跟随器(共漏)

电阻负载


通断情况

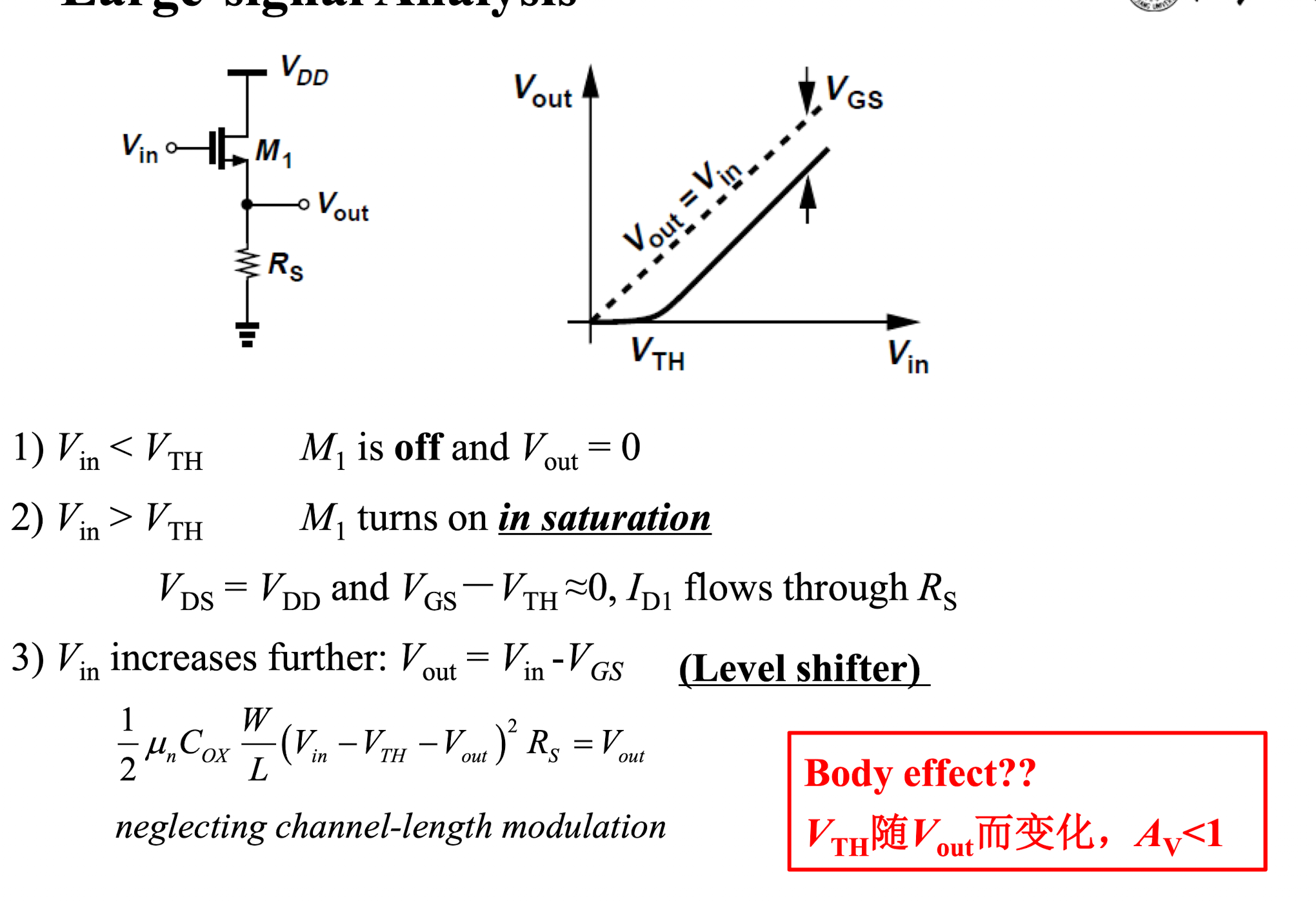

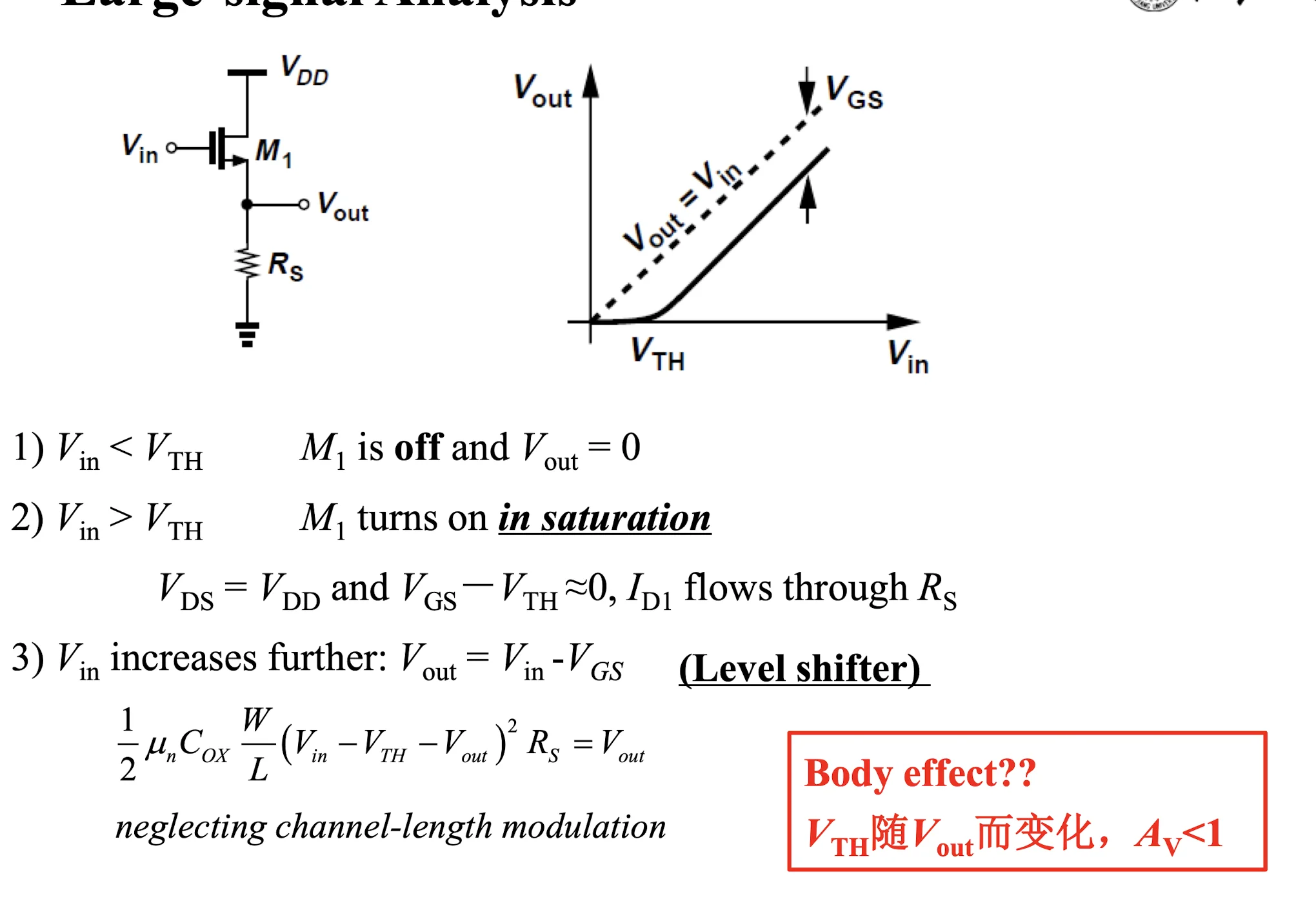

大信号分析

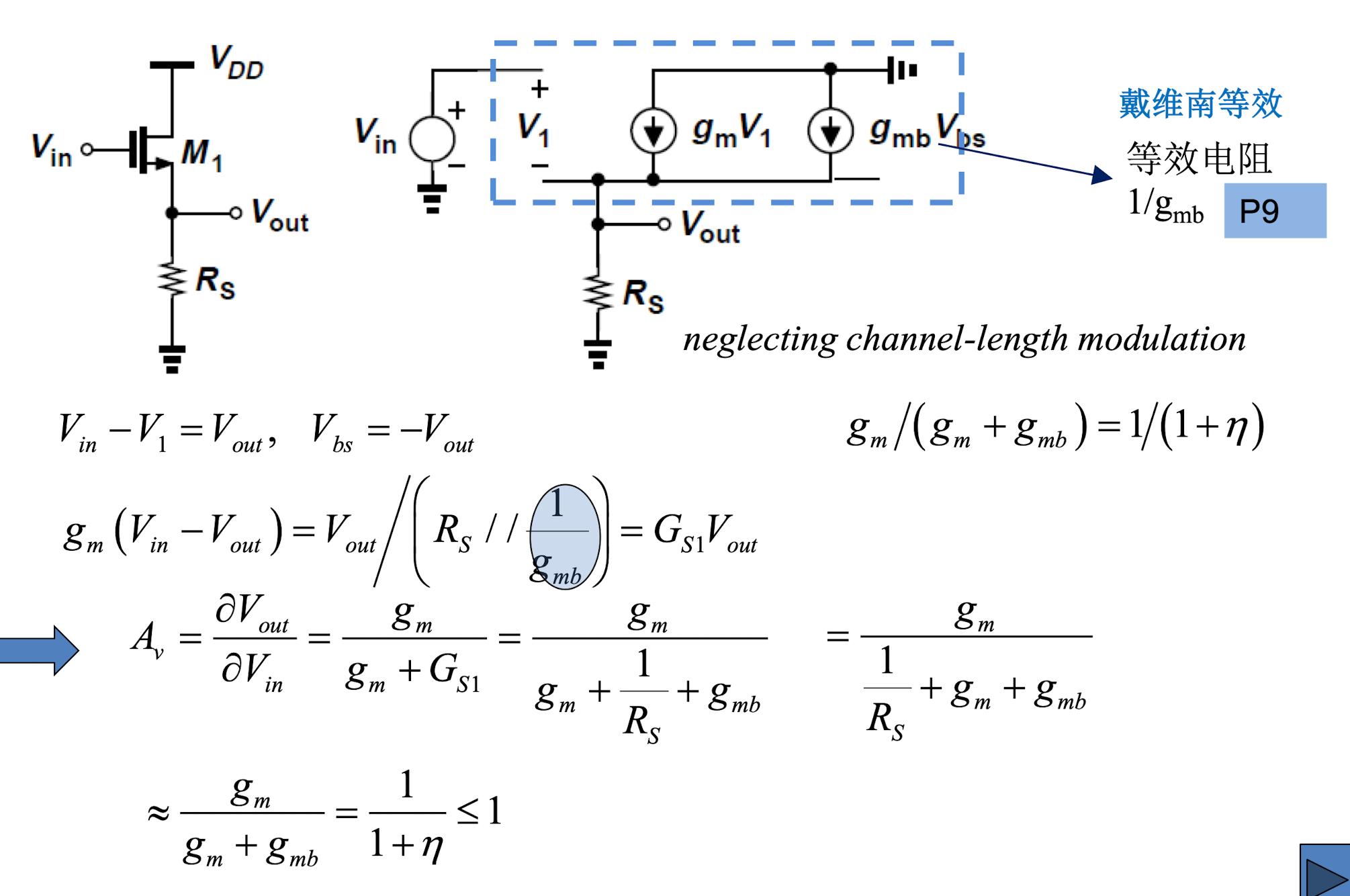

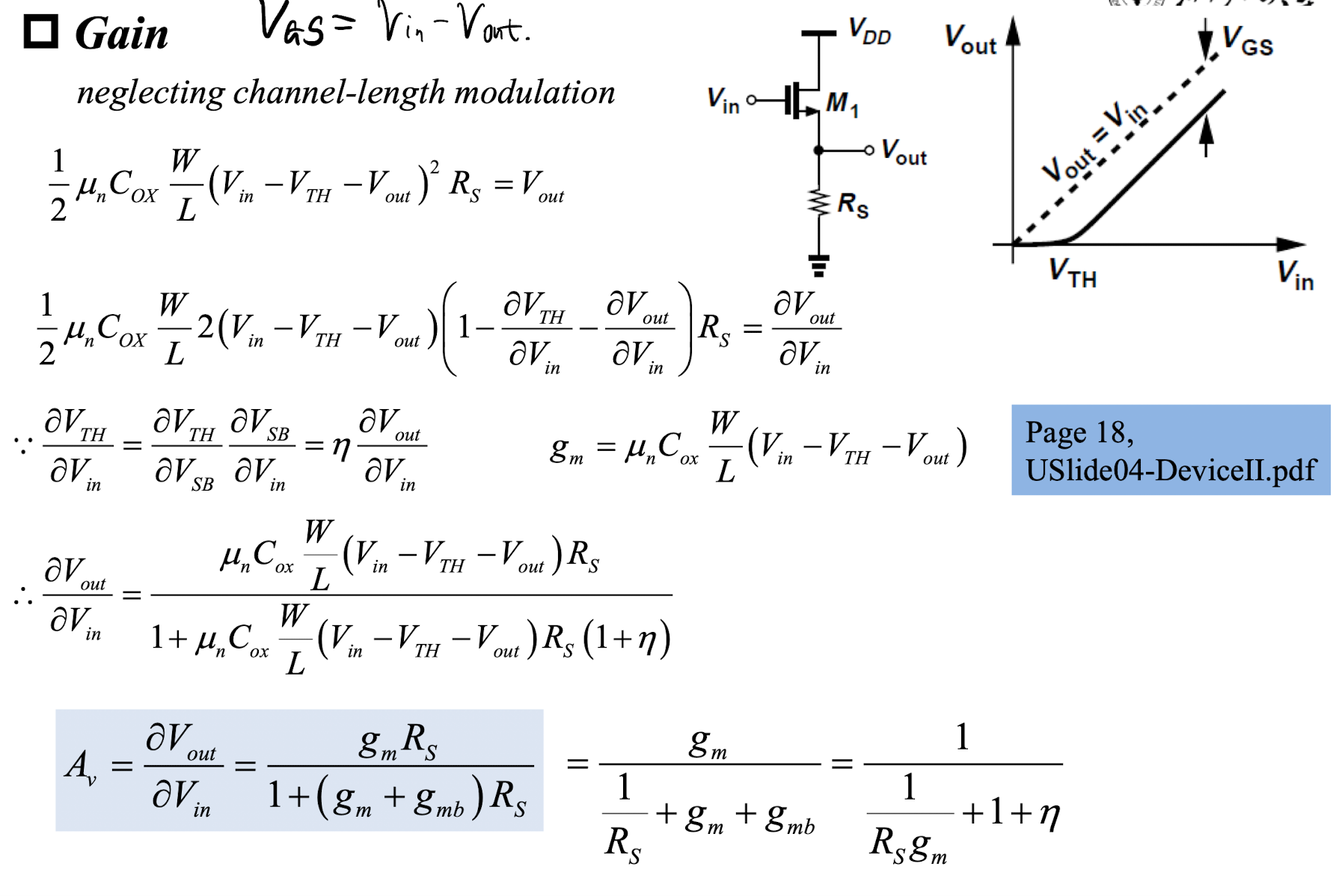

小信号分析

在小信号分析这里,由于漏端接地,所以体效应对应的gmb可以视为电阻


可以看出,source Follwer的增益是小于1的

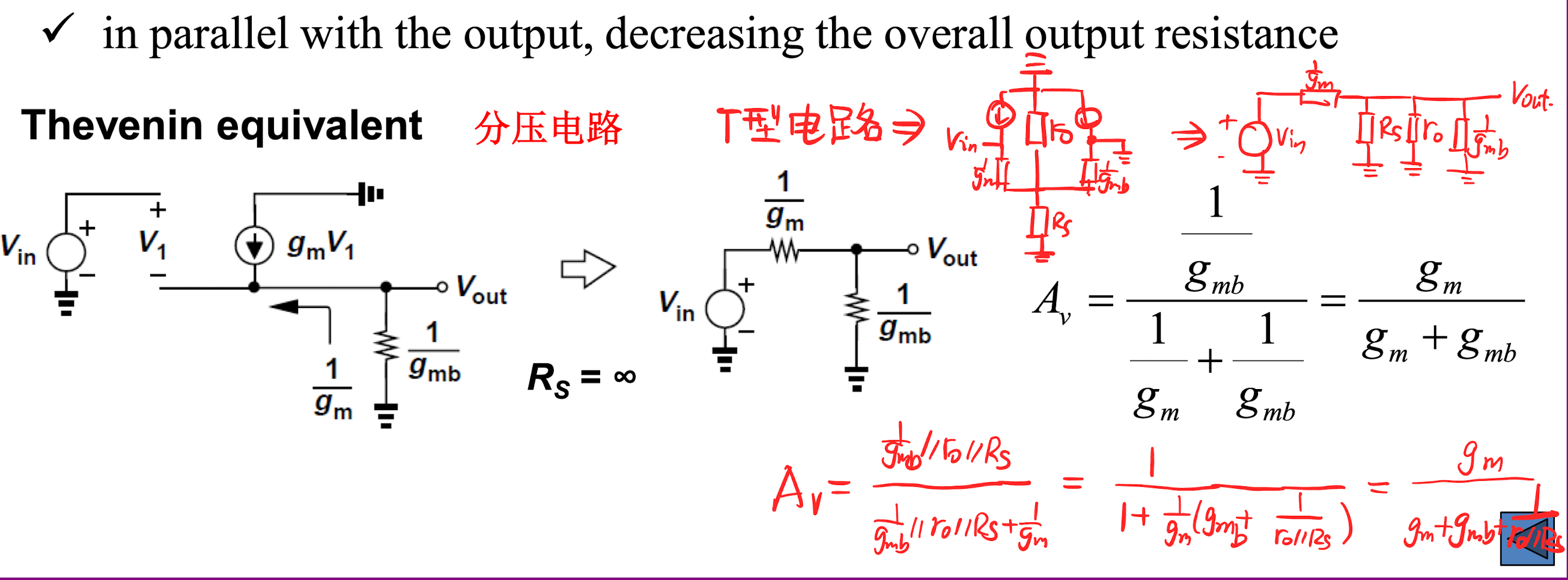

戴维南等效——T型电路

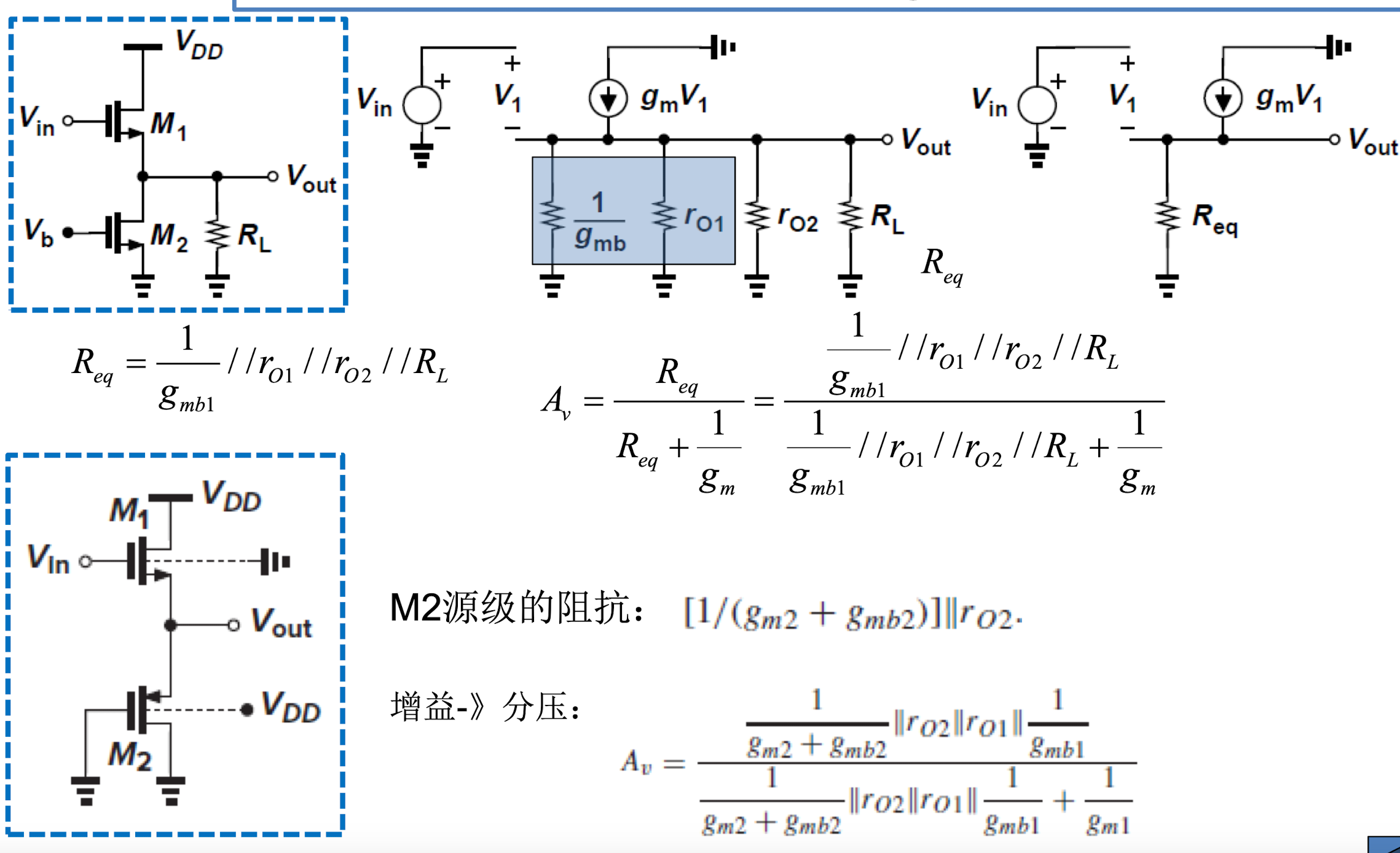

举例:


注意下半部分这个电路的PMOS的阻抗是(1/(gm + gmb))//ro

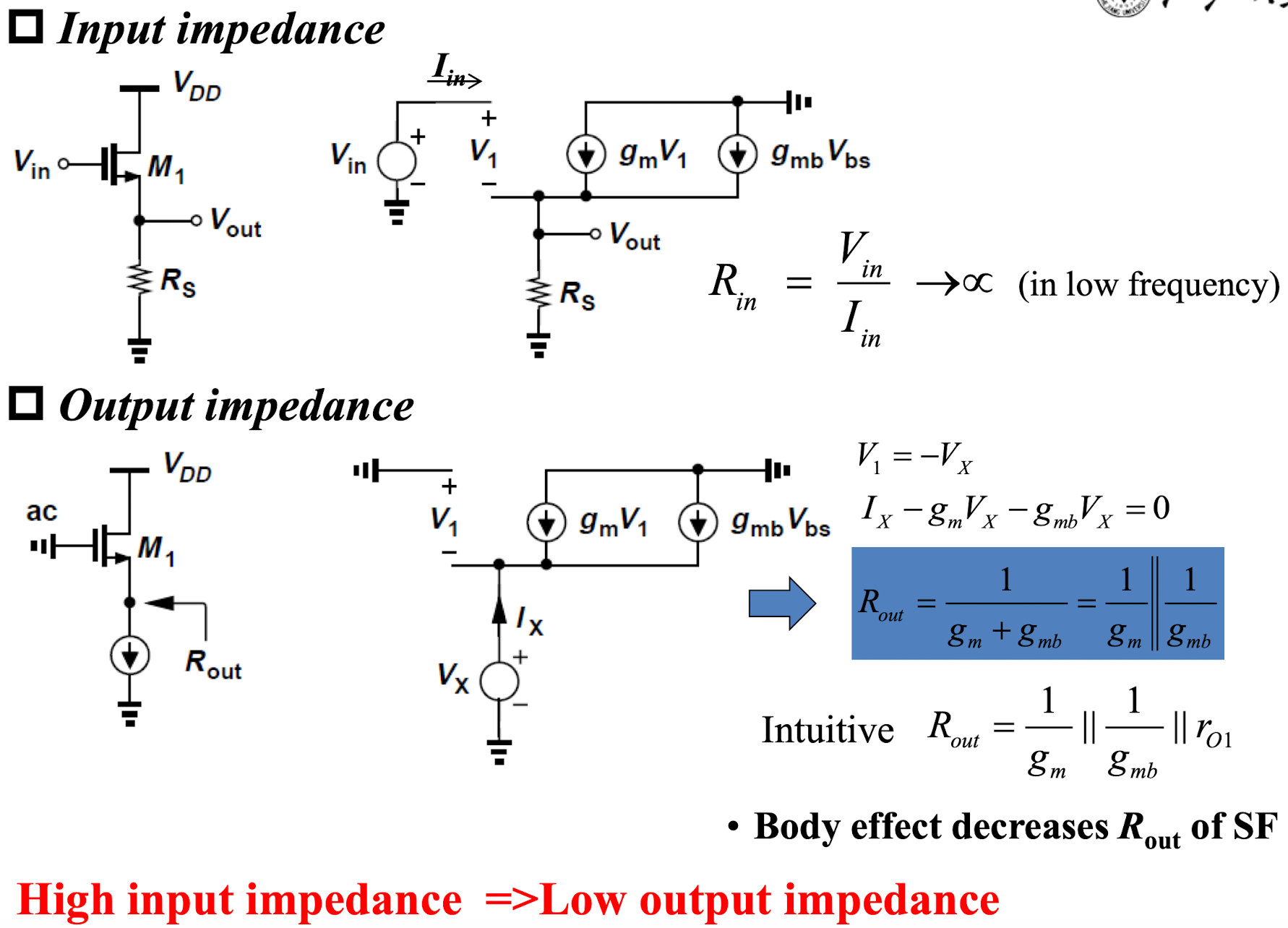

输入输出电阻

事实上从T形等效电路可以非常清晰的看出来输出负载情况


说明体效应会让输出电阻减小decrease

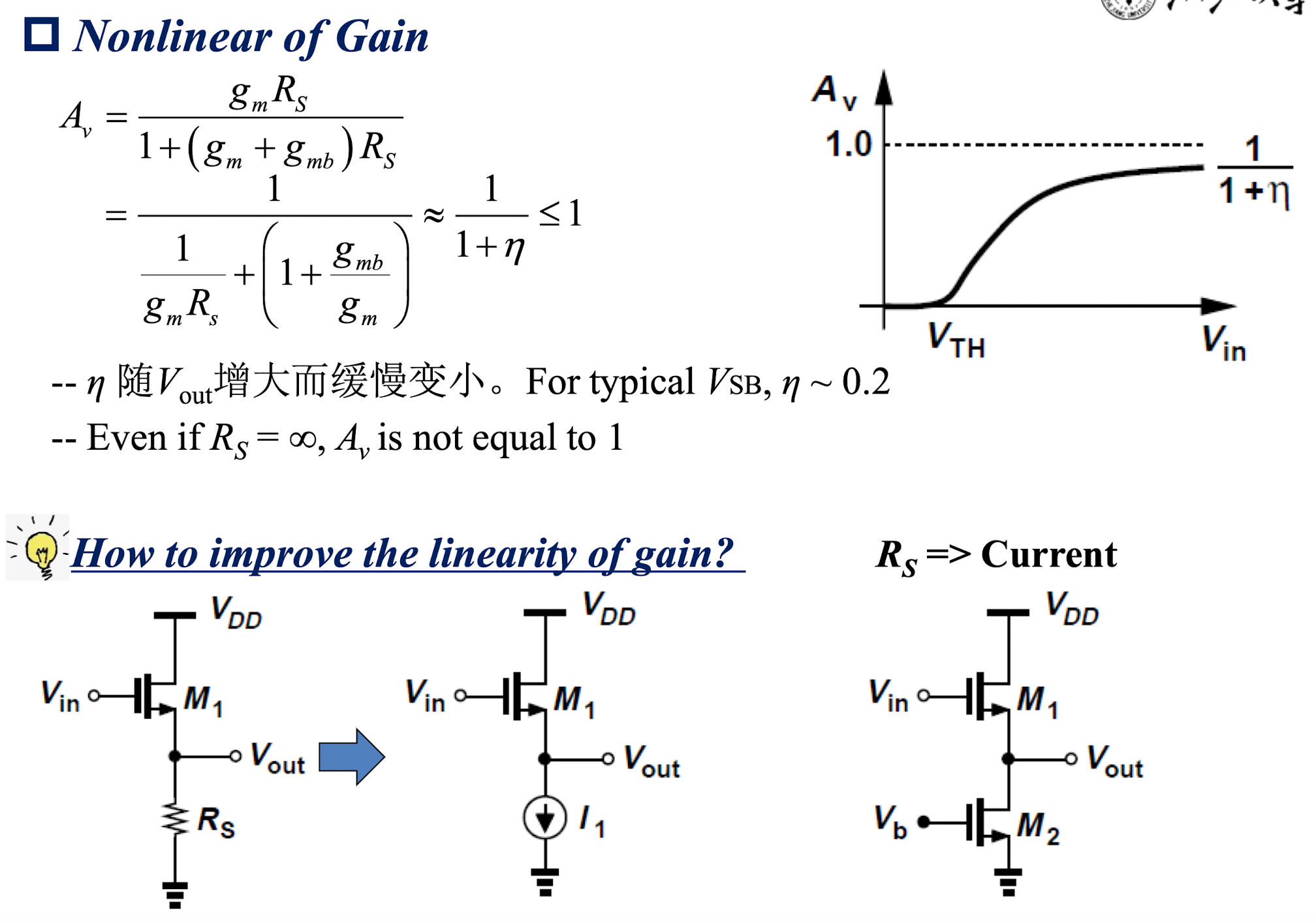

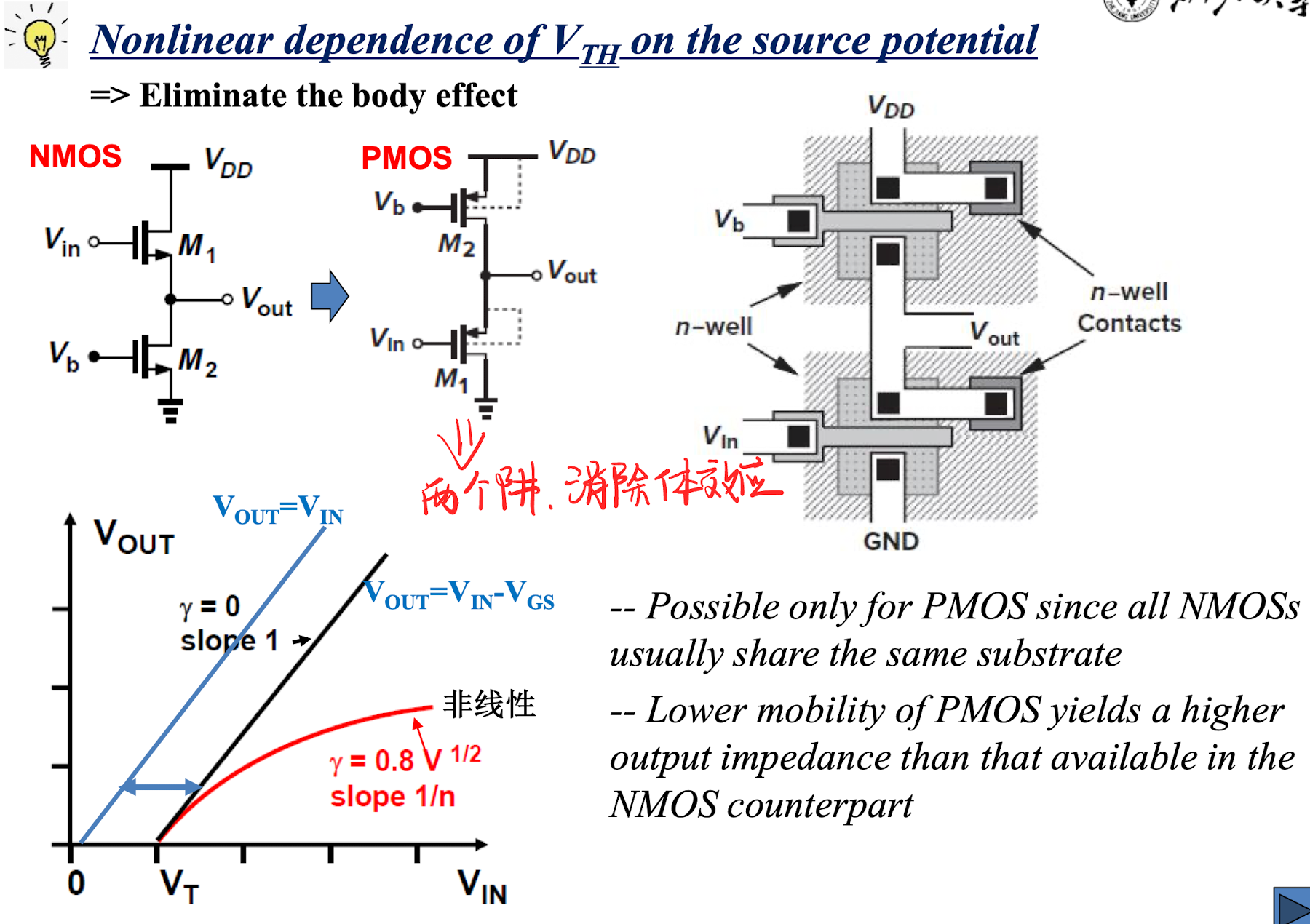

电流源负载

电阻负载会导致这个Gain是非线性的,只有当Rs无限大的时候才可以是线性变化的负载——电流源负载,但是两个NMOS会引入体效应,所以使用两个PMOS来解决问题,PMOS可以不使用同一个Vb(右图)



缺点

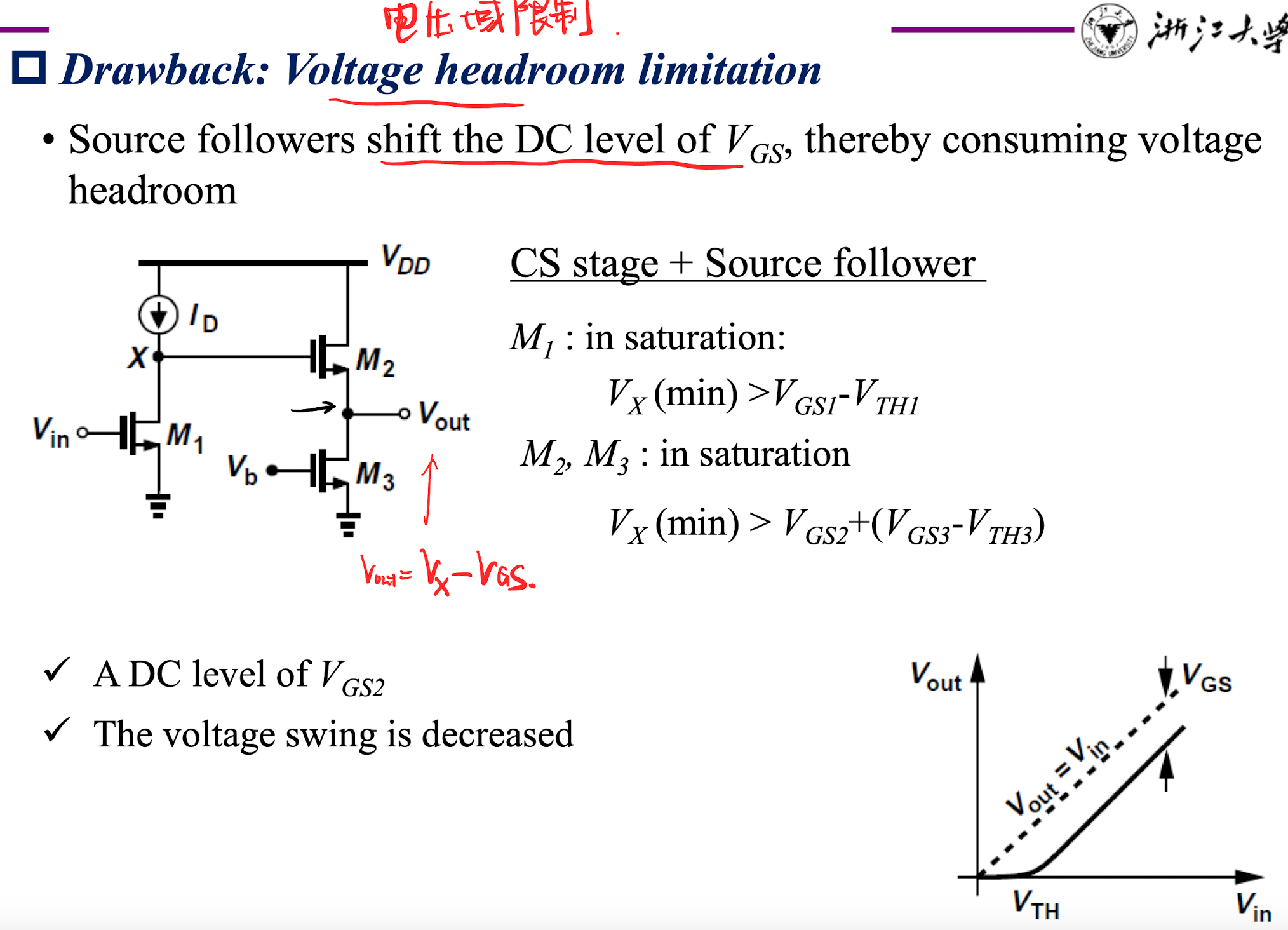

电压域限制


对于Vgs2的直流值,要求很大,比如说0.9V,那么这样的话,Vx的电压摆幅被严重限制

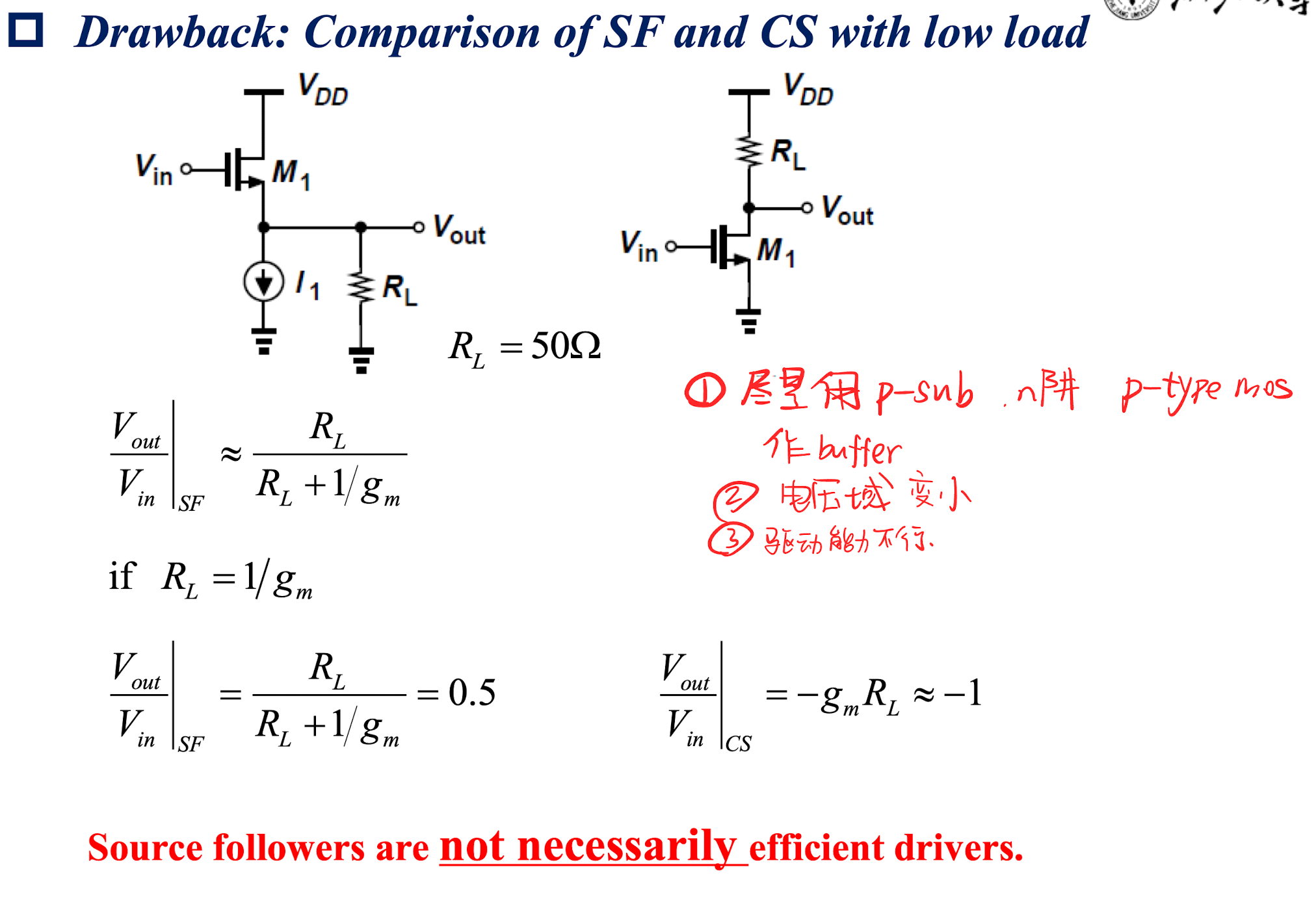

驱动能力差


上图在驱动的时候,负载电阻过小就会导致增益急剧下降——驱动能力很差

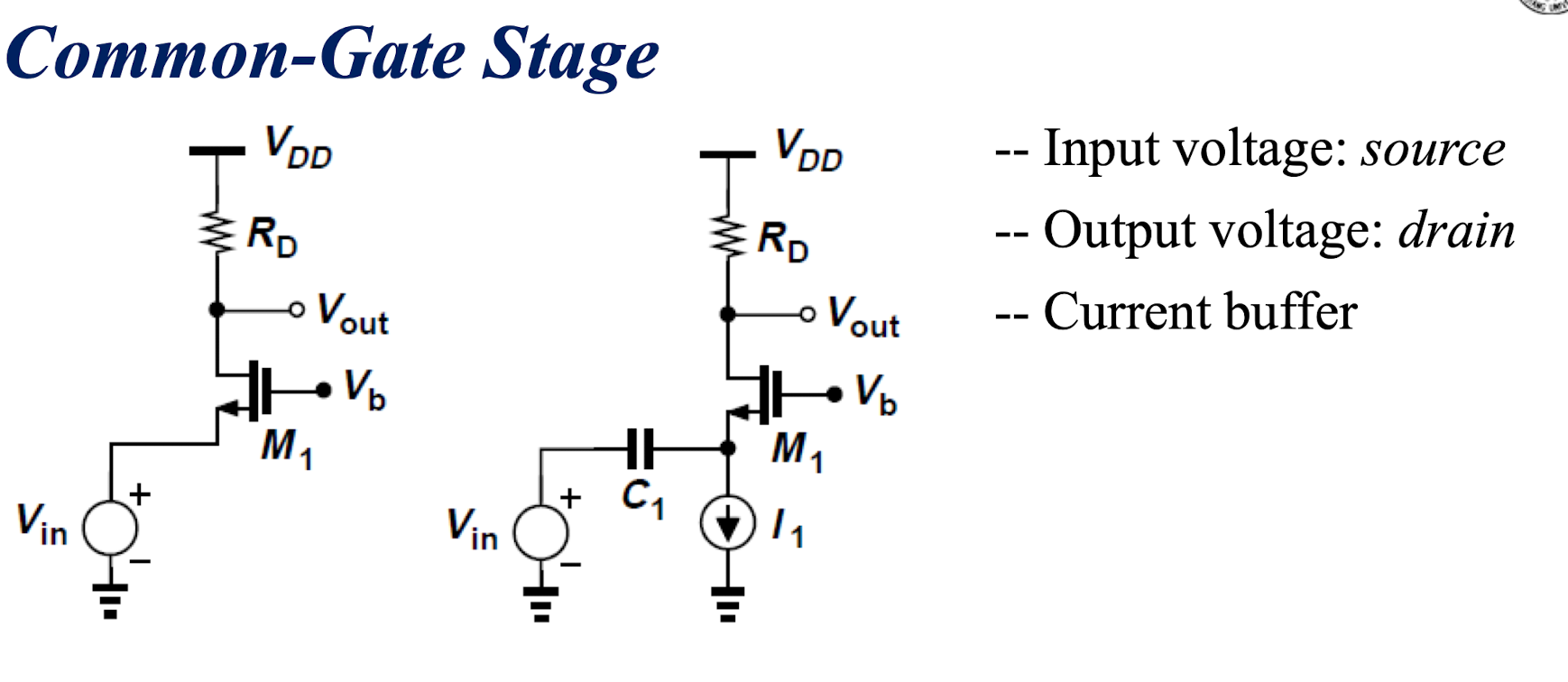

Common Gate Stage | 共栅极放大器

电路结构


通断分析

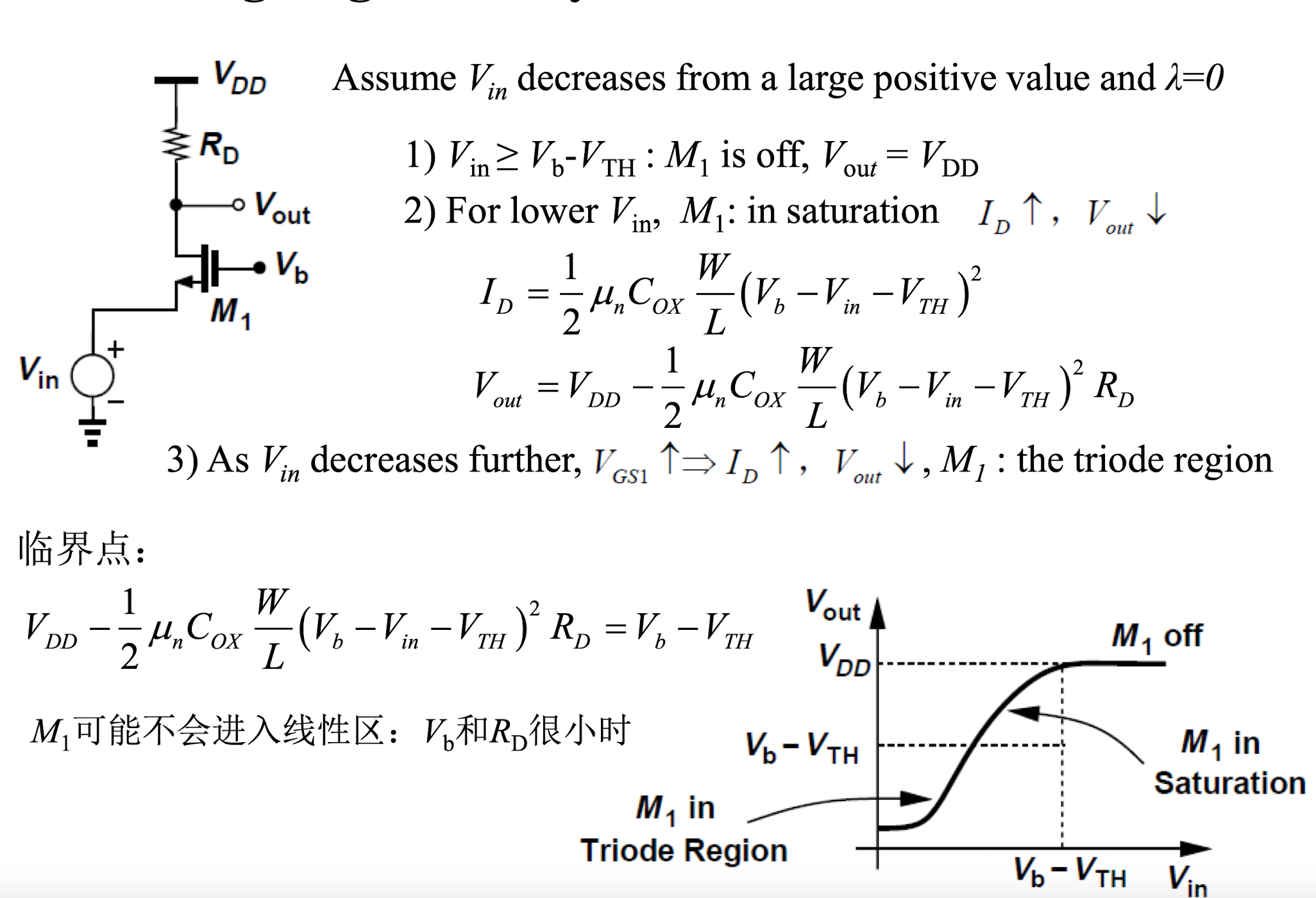

大信号分析

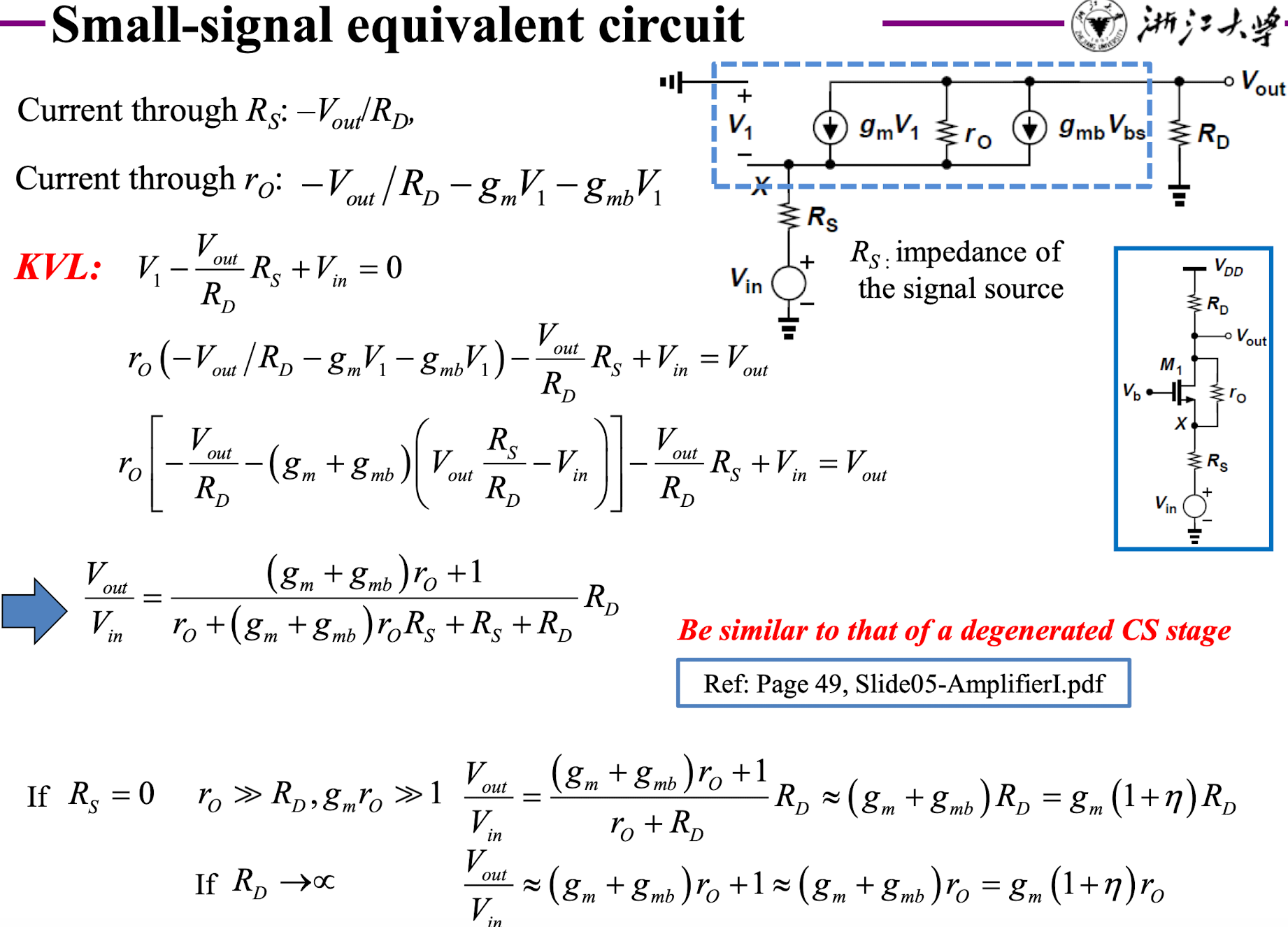

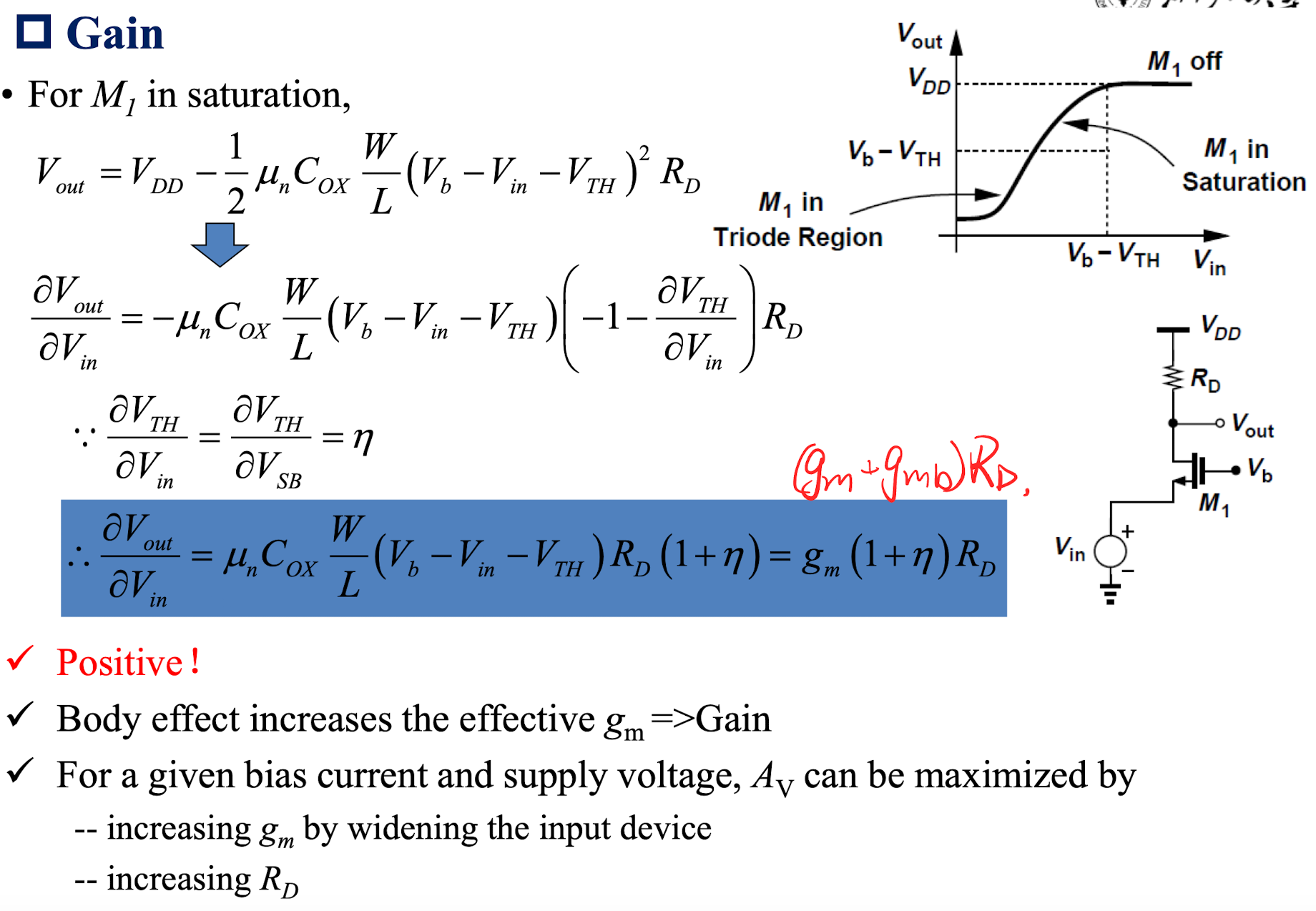

小信号分析

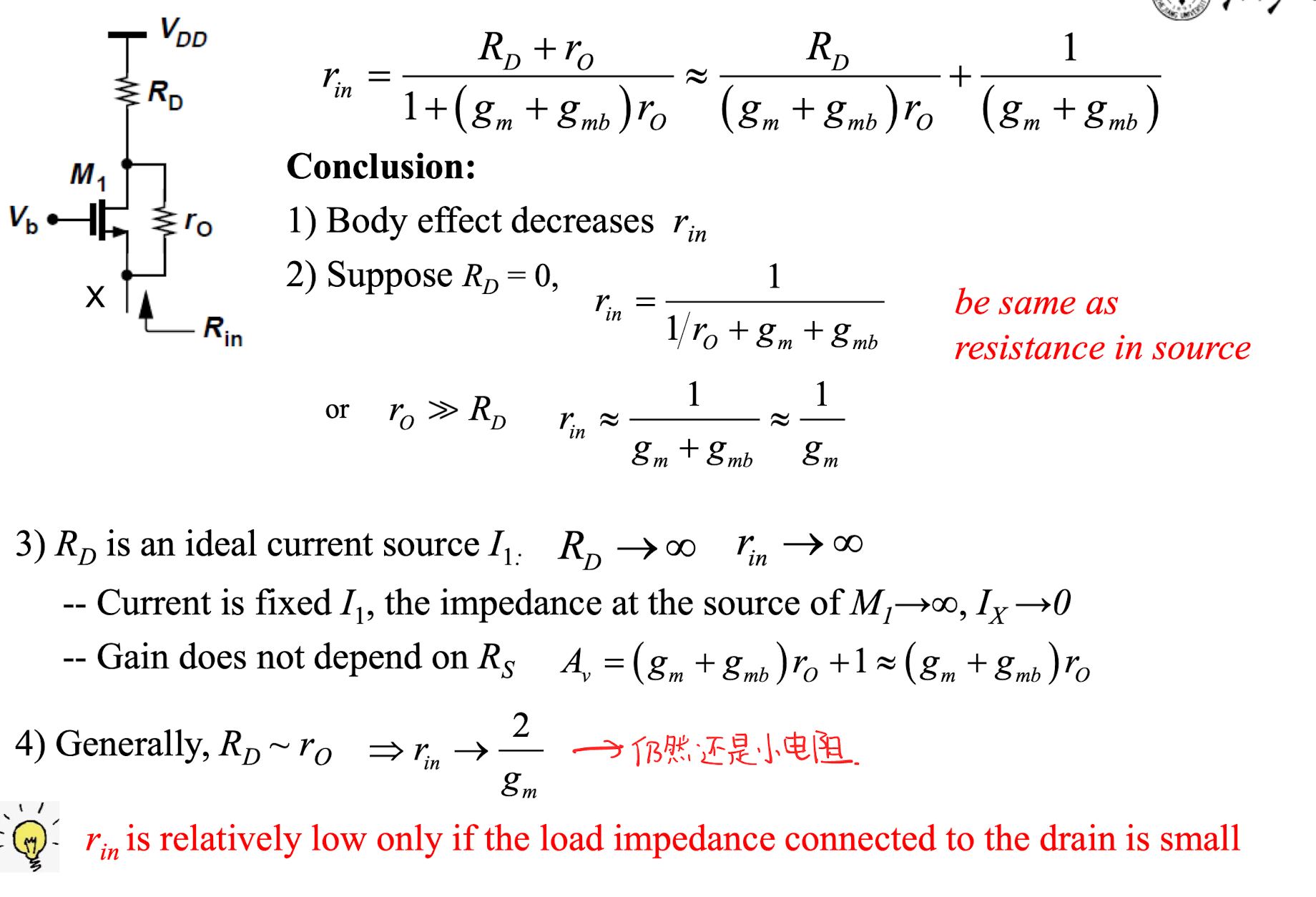

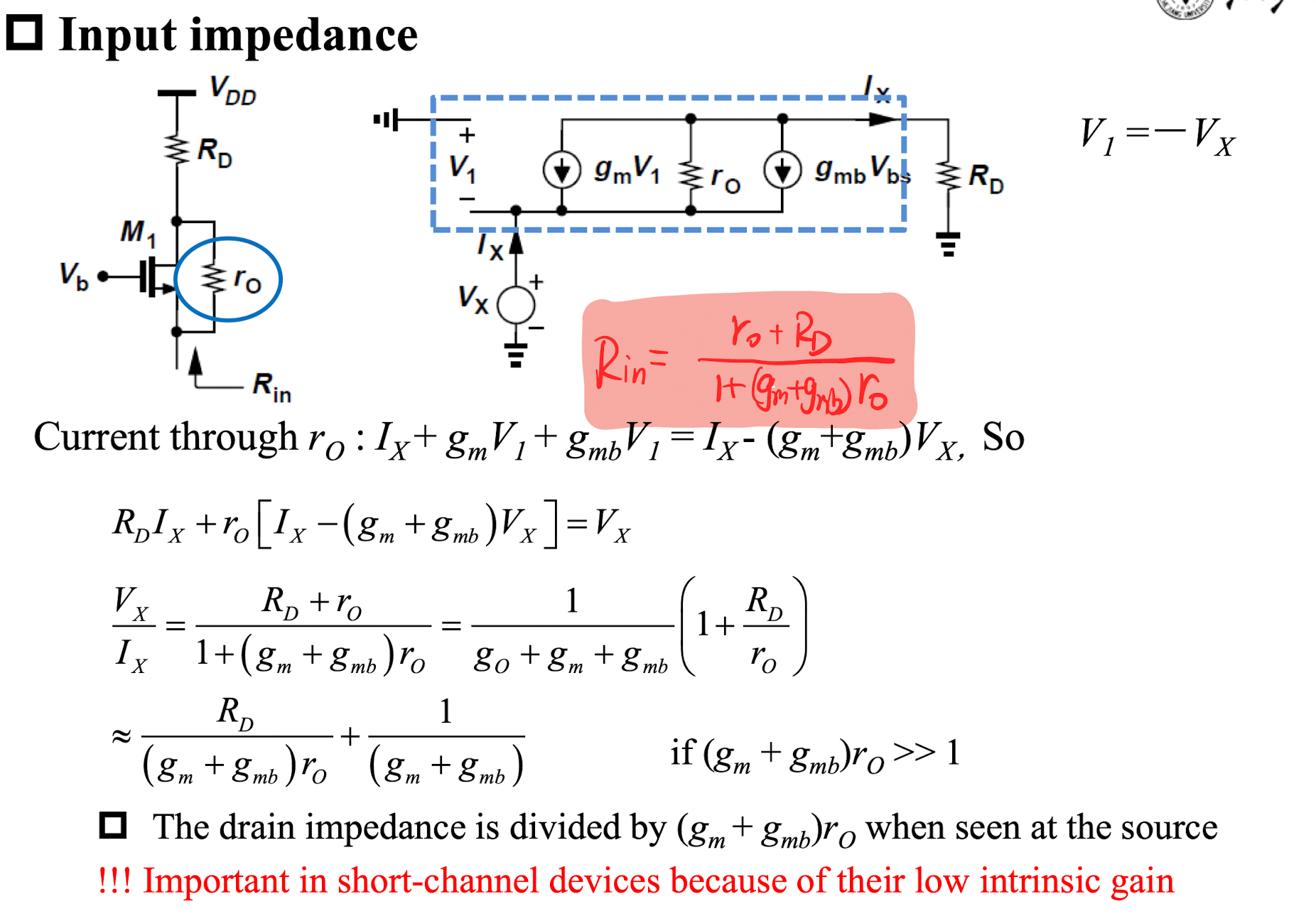

输入电阻分析


对于这个精确公式,可以理解为Rd 这个漏端电阻被除以[1+(gm+gmb)ro][1 + (g_m +g_{mb})r_o],剩下的部分是ror_ogm  gmbg_m \space \space g_{mb}的并联电阻

ro+RD1+(gm+gmb)ro=11r0+(gm+gmb)+RD1+(gm+gmb)ro\frac{r_o + R_D}{1 + (g_m +g_{mb})r_o} = \frac{1}{\frac{1}{r_0} + (g_m +g_{mb})} + \frac{R_D}{1 + (g_m +g_{mb})r_o}
  1. 传统(长沟道)器件:
    • rOr_O 很大,本征增益 (gm+gmb)rO(g_m + g_{mb}) r_O 非常高(比如 > 100)。
    • RD(gm+gmb)rO\frac{R_D}{(g_m + g_{mb}) r_O} 这一项非常小,可以忽略
    • RinR_{in} 约等于 1gm+gmb\frac{1}{g_m + g_{mb}}
  2. 现代(短沟道)器件:
    • rOr_O 非常小(沟道长度调制效应严重)。
    • 导致其本征增益1gm+gmb\frac{1}{g_m + g_{mb}}很低(比如可能只有 5 或 10)。
    • RD(gm+gmb)rO\frac{R_D}{(g_m + g_{mb}) r_O} 这一项的分母很小,导致这一项本身不再可以忽略

对于现代的短沟道工艺不能再简单地使用 1gm+gmb\frac{1}{g_m + g_{mb}}RinR_{in} 会受到 RDR_D 的影响,因为短沟道器件的“增益”太低,无法有效地将 RDR_D 的影响从输入端“屏蔽”掉。

  1. 体效应越强(gmbg_{mb} 越大),RinR_{in} 就会越小
  2. 只有当漏极负载 RDR_D 非常小(接近短路)时,RinR_{in} 才约等于 1gm\frac{1}{g_m}在这种情况下,RinR_{in} 是一个低阻抗。
  3. 电流源做负载时源端电阻无穷大,电流为0,增益变为Av=(gm+gmb)ro+1A_v = (g_m + g_{mb})r_o + 1
  4. 现实中的情况(特别是在短沟道工艺中, rOr_O 本身就很低)。负载 RDR_D(比如另一个晶体管的 rOr_O)和 M1M_1rOr_O 大小差不多

只有在漏端电阻小的时候输入电阻才会变小

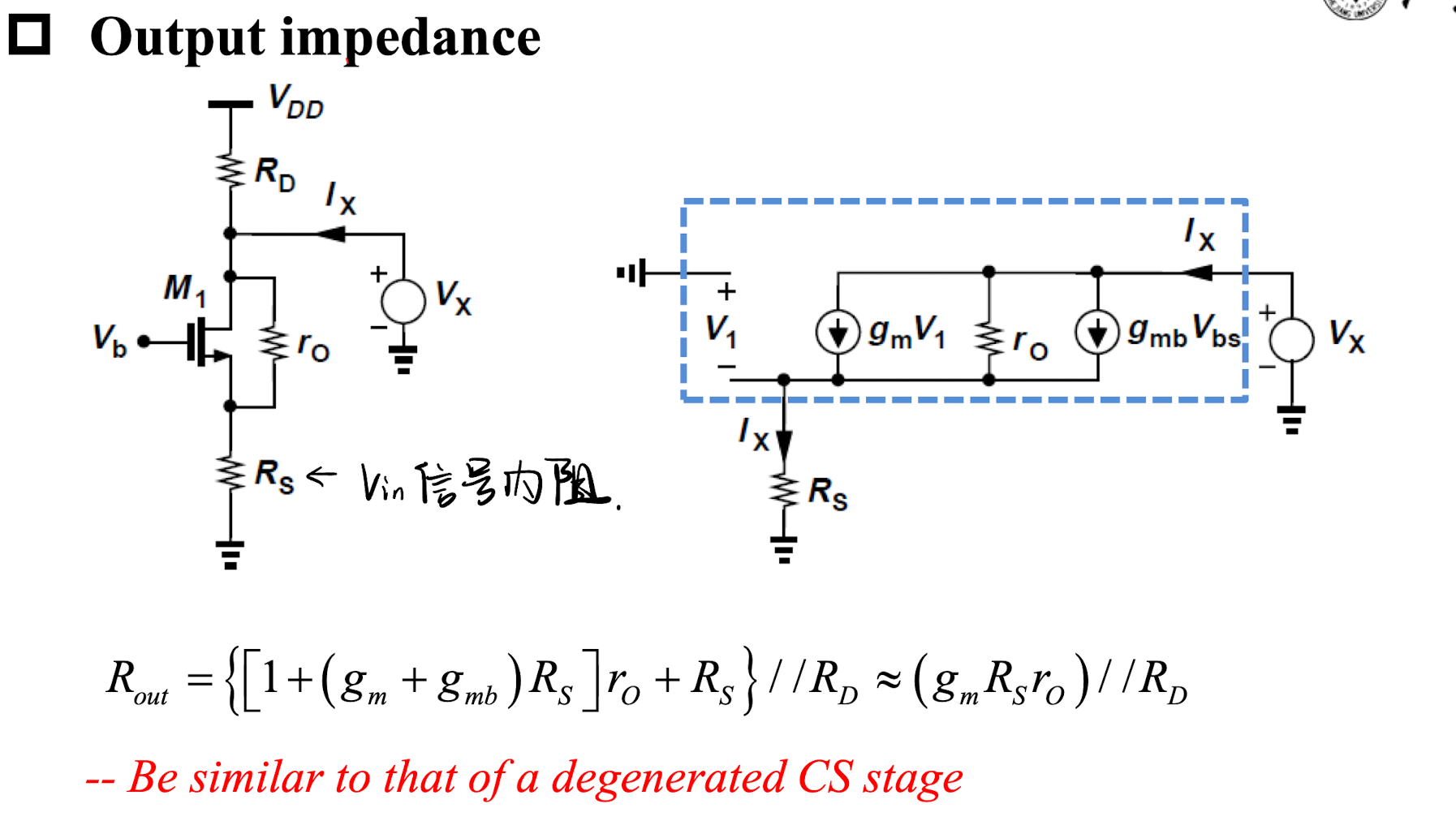

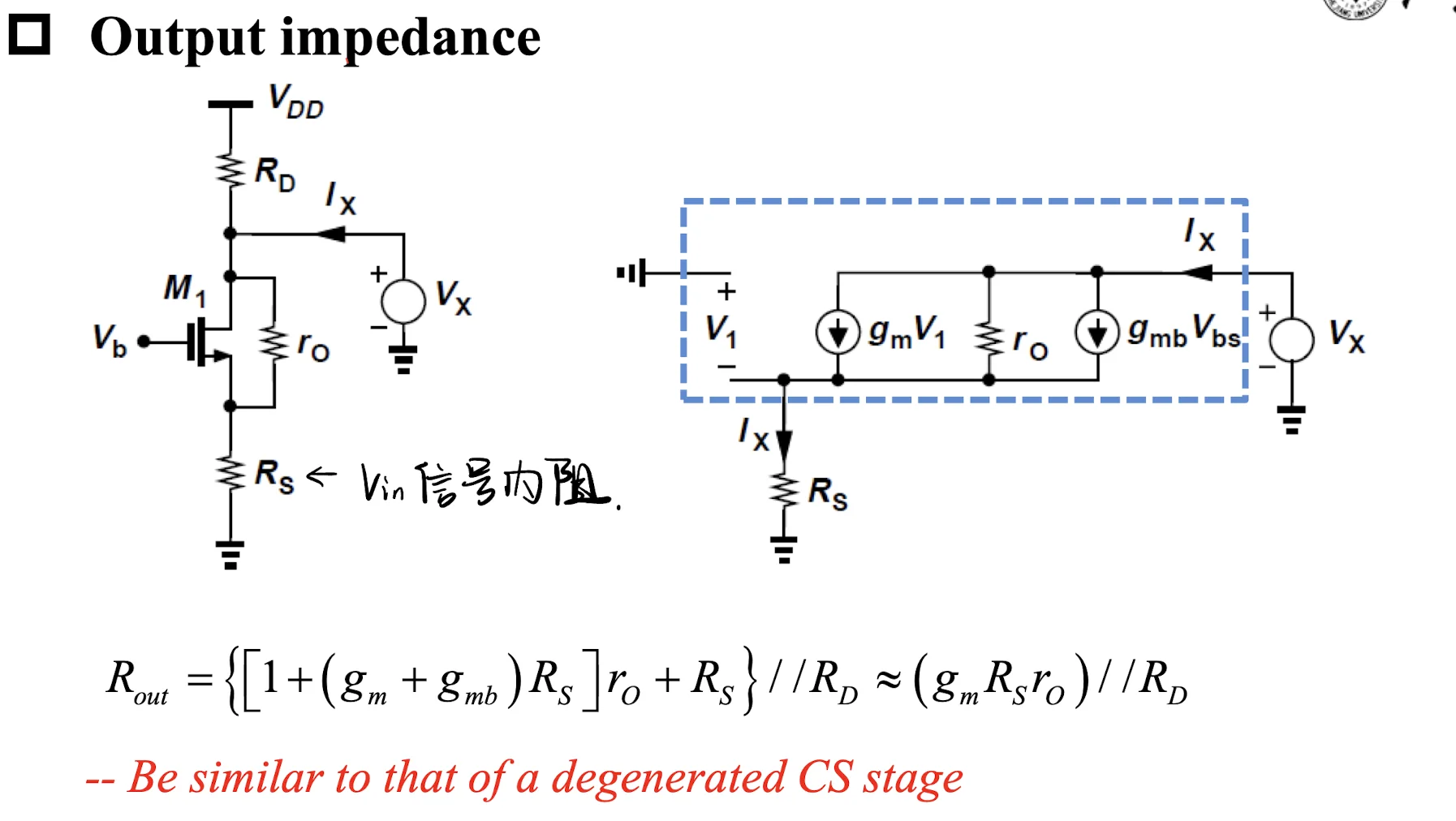

输出电阻分析

和CS放大器是一样的


三者对比

特性1. CS (Common-Source / 共源极)2. SF (Source-Follower / 源极跟随器)3. CG (Common-Gate / 共栅极)
基本结构输入: 栅极 (G)
输出: 漏极 (D)
输入: 栅极 (G)
输出: 源极 (S)
输入: 源极 (S)
输出: 漏极 (D)
⚡️ 电压增益 (AvA_v)高,反相
( Av=gmRoutA_v = -g_m R_{out} )
1\le 1,同相
( AvgmRS1+gmRSA_v \approx \frac{g_m R_S}{1 + g_m R_S} )
高,同相
( AvgmRDA_v \approx g_m R_{D} )
📥 输入阻抗 (RinR_{in})非常高
(理想为 \infty)
非常高
(理想为 \infty)

( 1gm\approx \frac{1}{g_m} )
**(注意: RinR_{in} 依赖于 RDR_D
📤 输出阻抗 (RoutR_{out})
( RDro\approx R_D \parallel r_o )

( 1gm\approx \frac{1}{g_m} )

( RD...\approx R_D \parallel ... )
🎯 主要应用电压放大电压缓冲 / 阻抗匹配电流缓冲 / 阻抗匹配
- - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - -
🚀 驱动"容性负载" (CLC_L)
(考核速度/带宽**)
差 (Poor)
RoutR_{out} 导致极点频率低,速度慢(且有密勒效应)。
优秀 (Excellent)
RoutR_{out} 导致极点频率高,速度快。这是它作为“缓冲器”的核心价值。
良好 (Good)
无密勒效应,高频特性好。常用于高速电路。
📉 驱动"低阻性负载" (RLR_L)
(考核电压效率/增益)
尚可 (Fair)
Av=gmRLA_v = -g_m R_L。在 RLR_L 极低时,增益 Av\lvert A_v \rvert 也会很低,但没有分压损失。
差 (Poor)
AvRLRL+1/gmA_v \approx \frac{R_L}{R_L + 1/g_m}。这是一个分压器!如果 RL1/gmR_L \approx 1/g_m,电压信号损失50%。
尚可 (Fair)
AvgmRLA_v \approx g_m R_L。与CS情况相同。
- - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - -
👎 主要缺点带宽窄 (密勒效应);
带负载能力差 (高 RoutR_{out})。
1. 消耗电压裕度;
2. 驱动低 RLR_L 时效率差。
1. 输入阻抗低;
2. 偏置复杂。

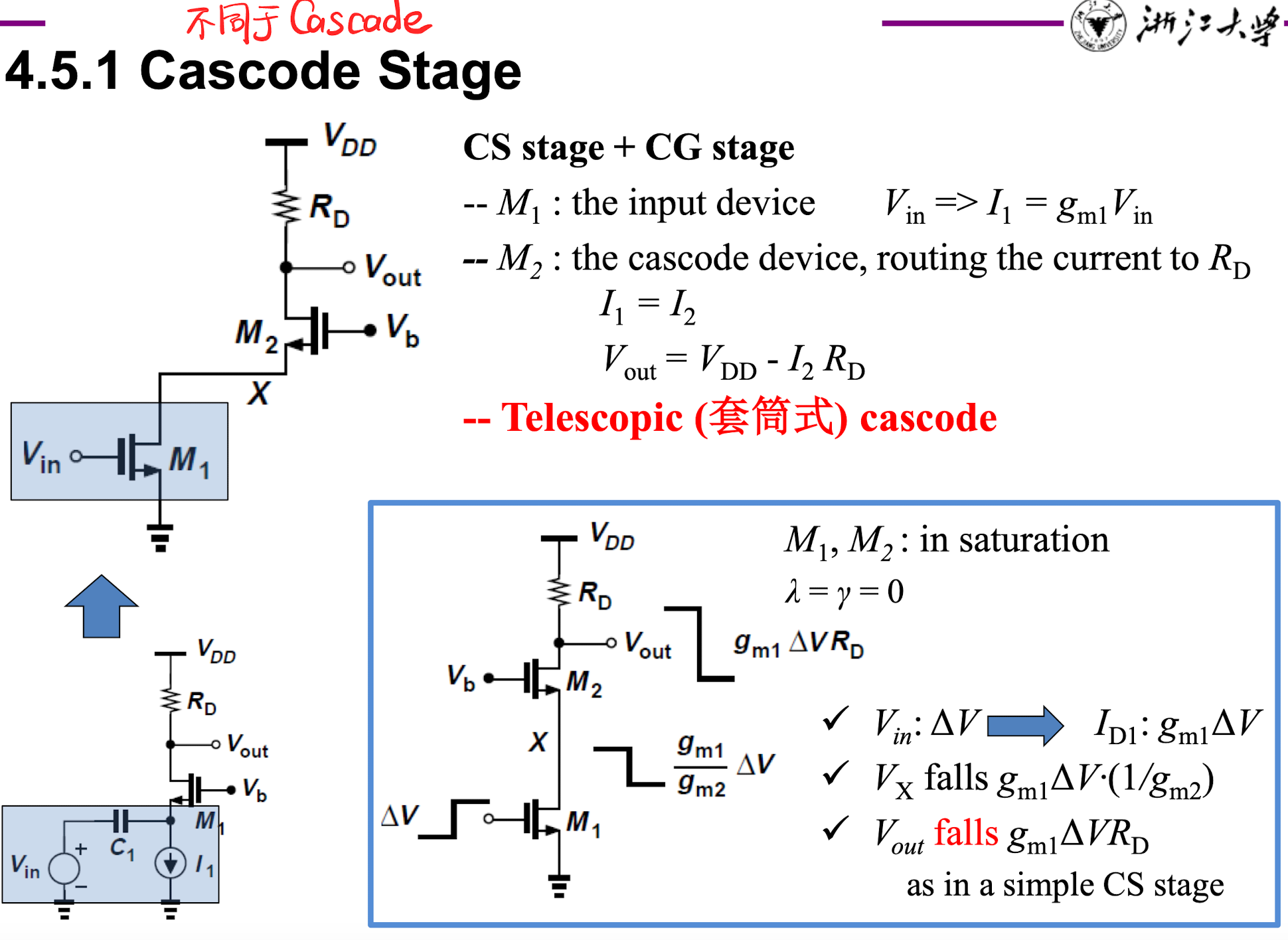

Cascode Stage

Common Cascode stage

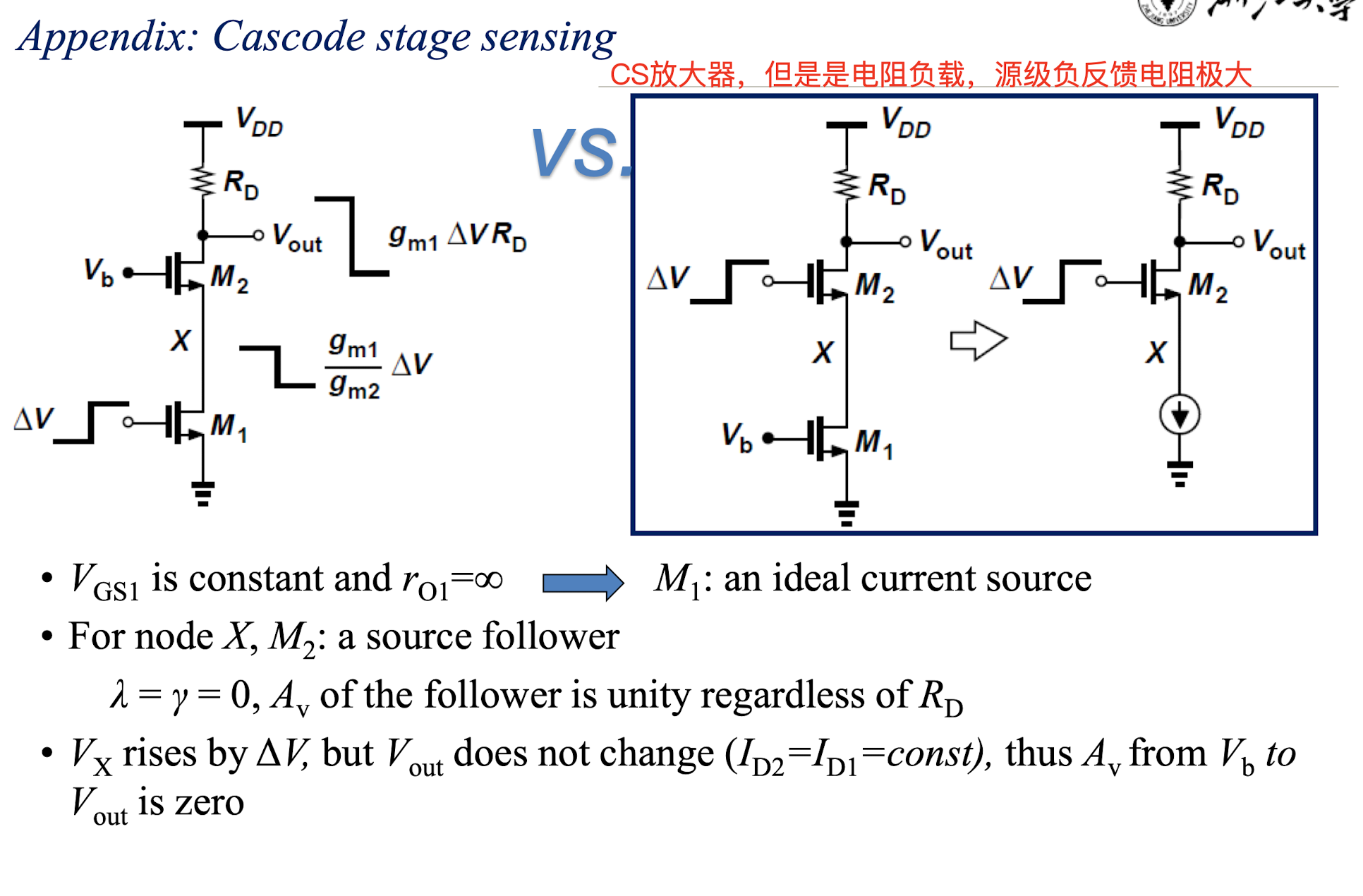

结构的好处——抑制噪声



由于两个管子堆叠,导致吃掉了两倍的过驱动电压导致输出摆幅严重受限

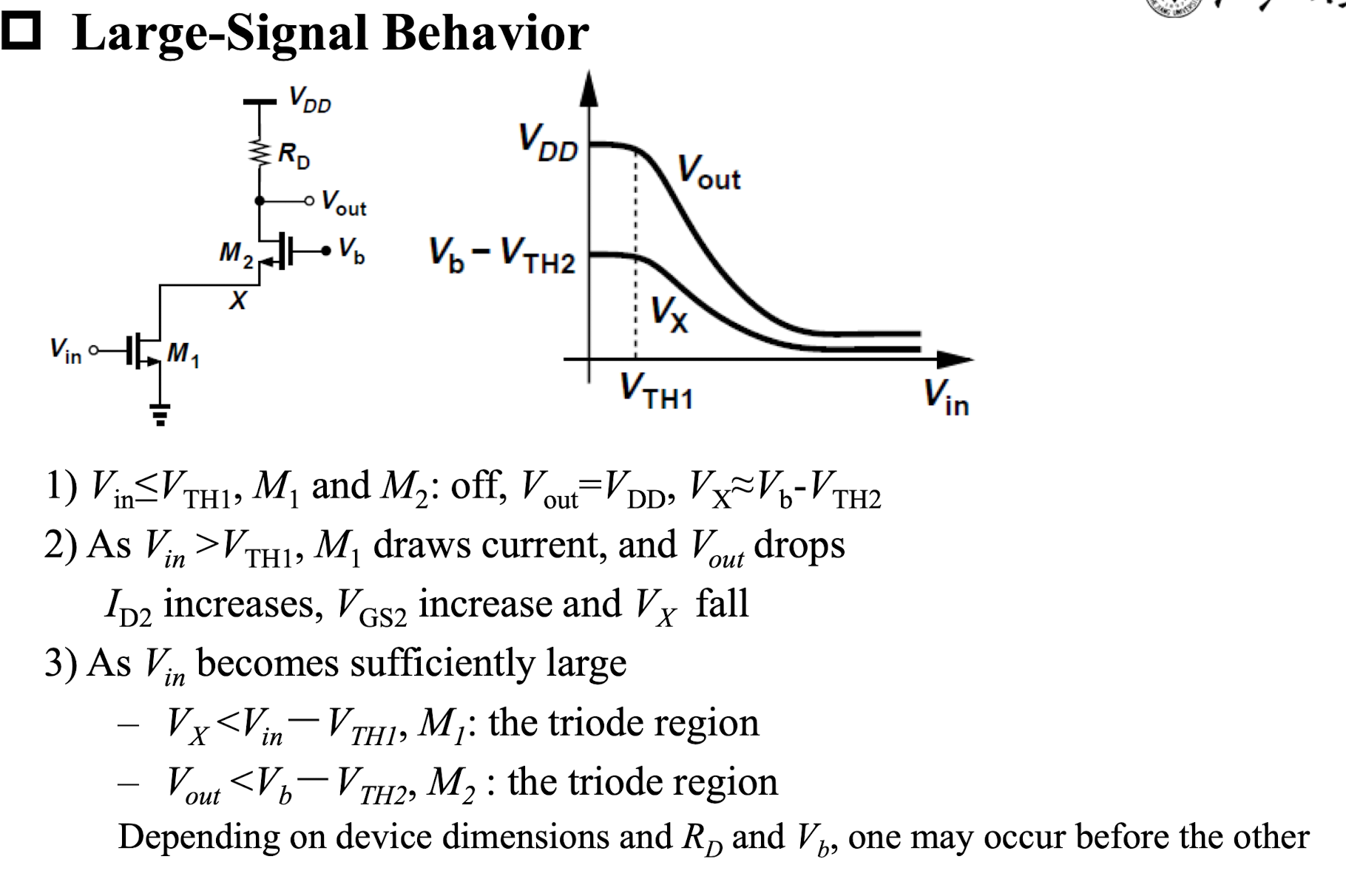

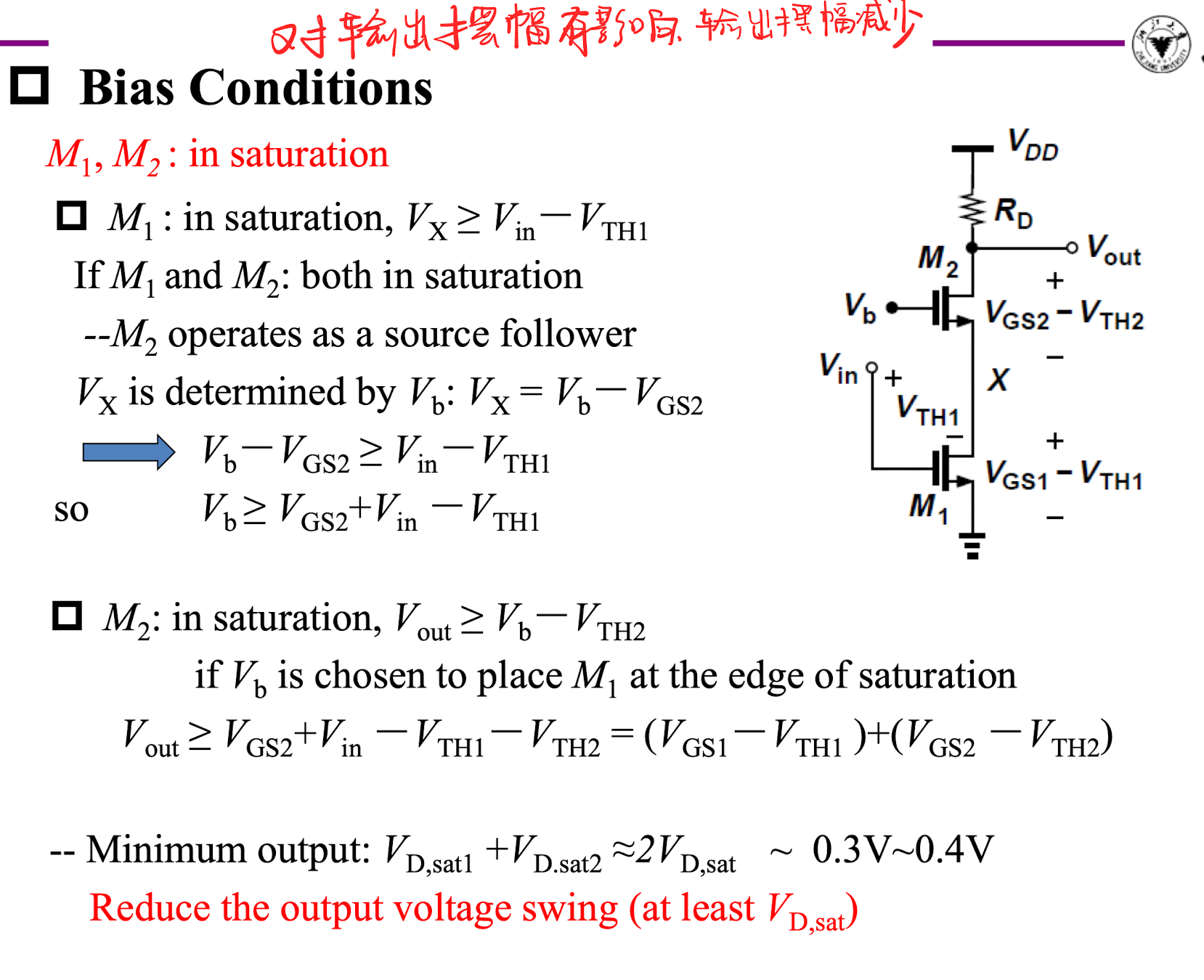

大信号分析


小信号电路与分析

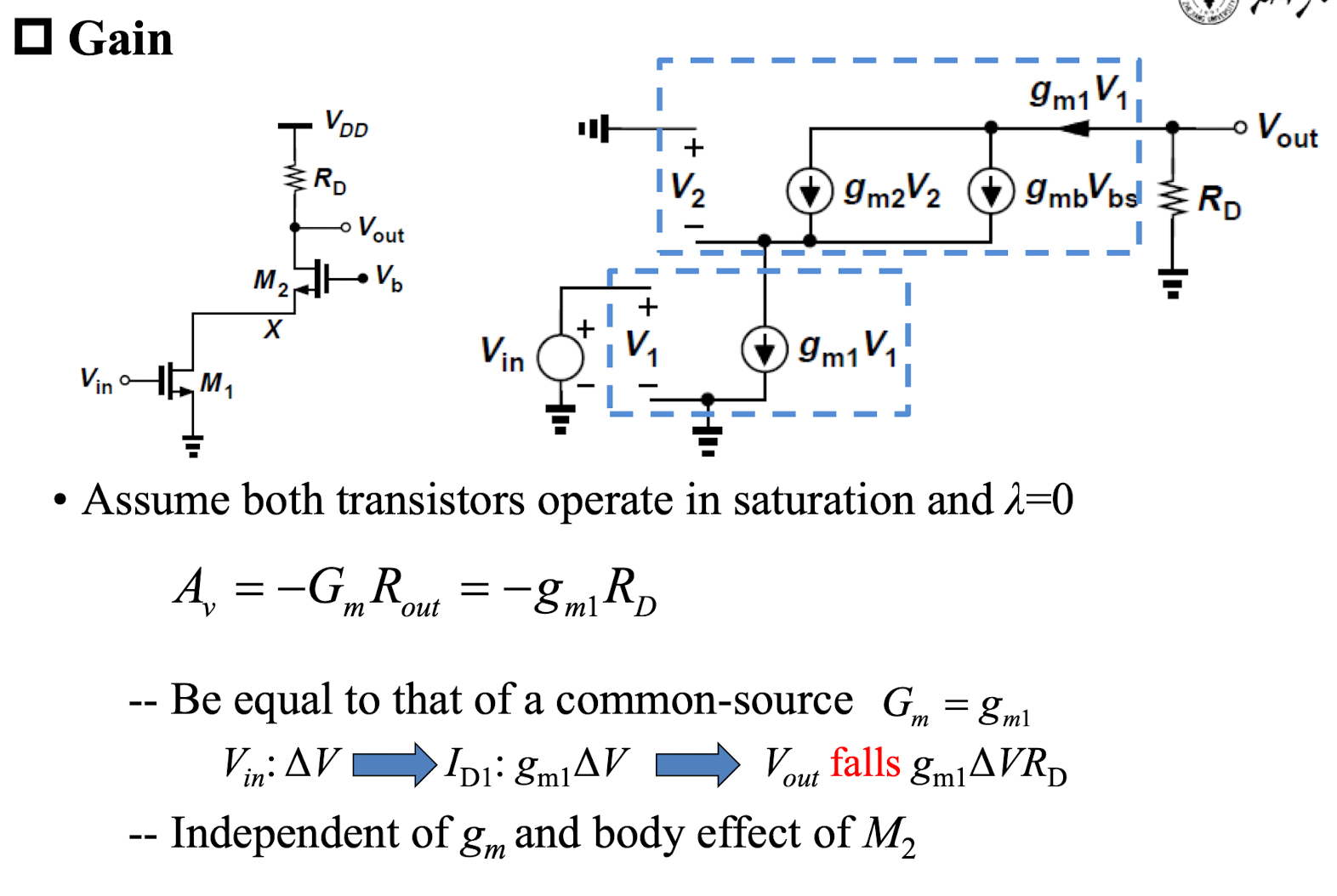

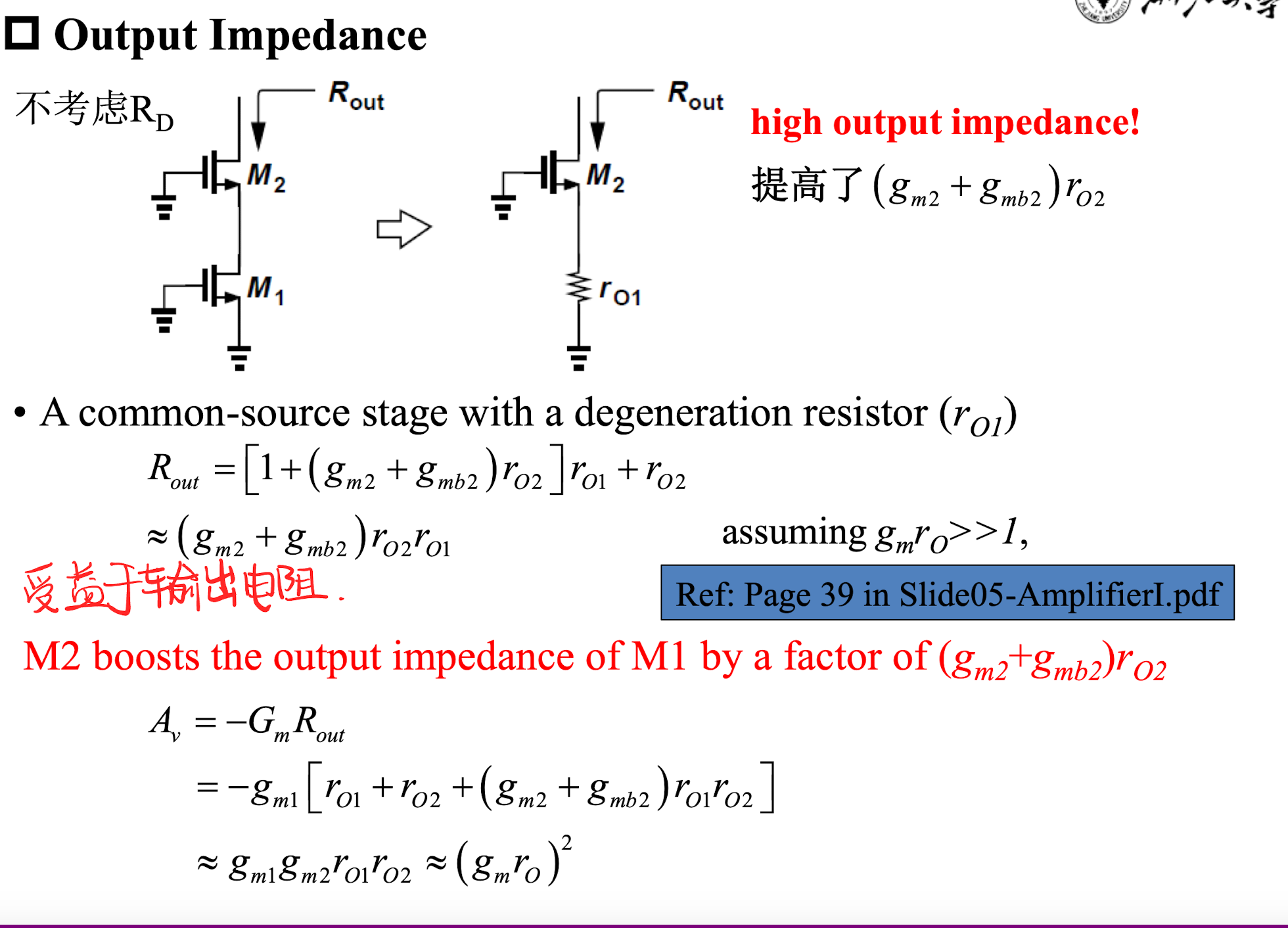

输出电阻与增益

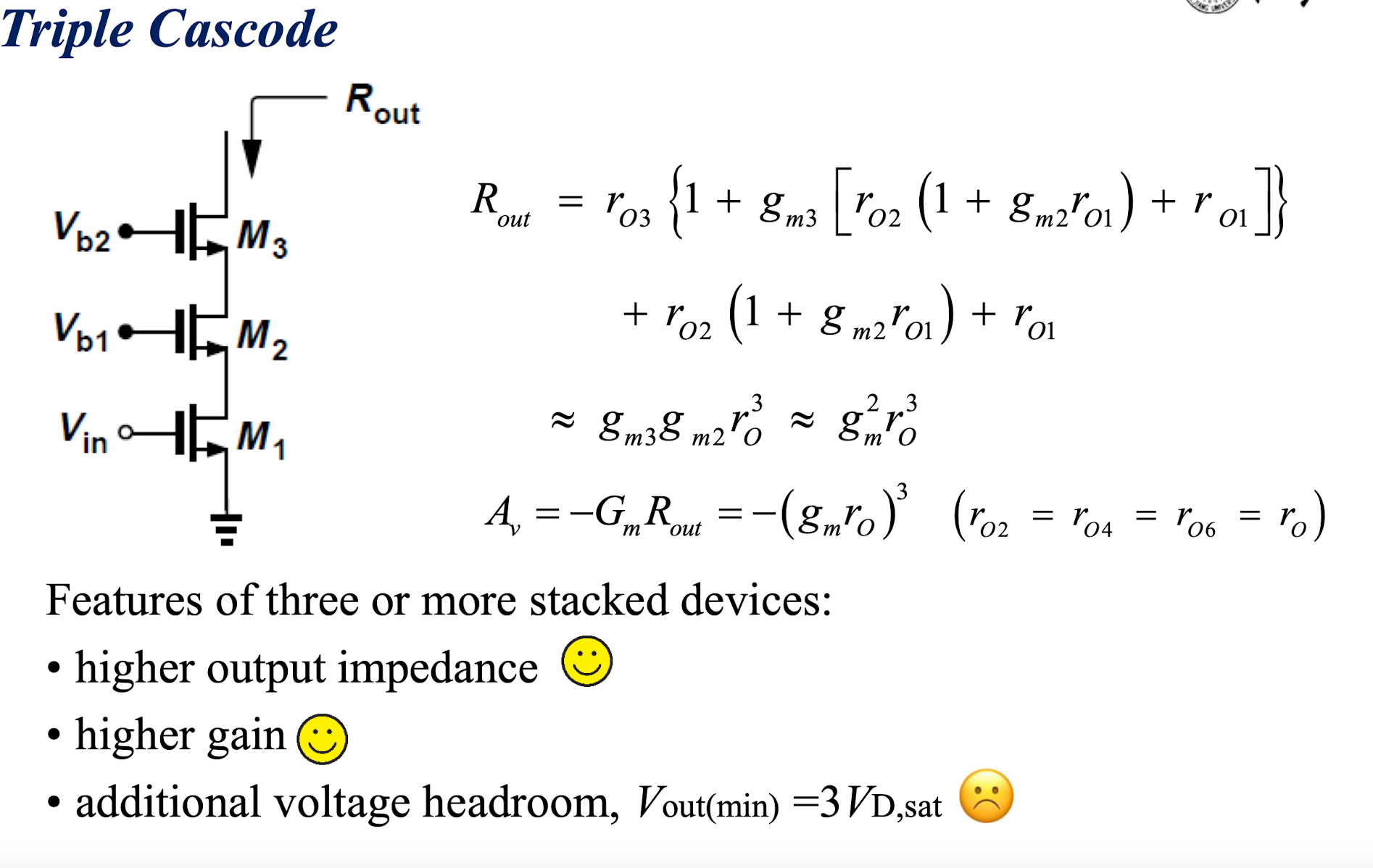

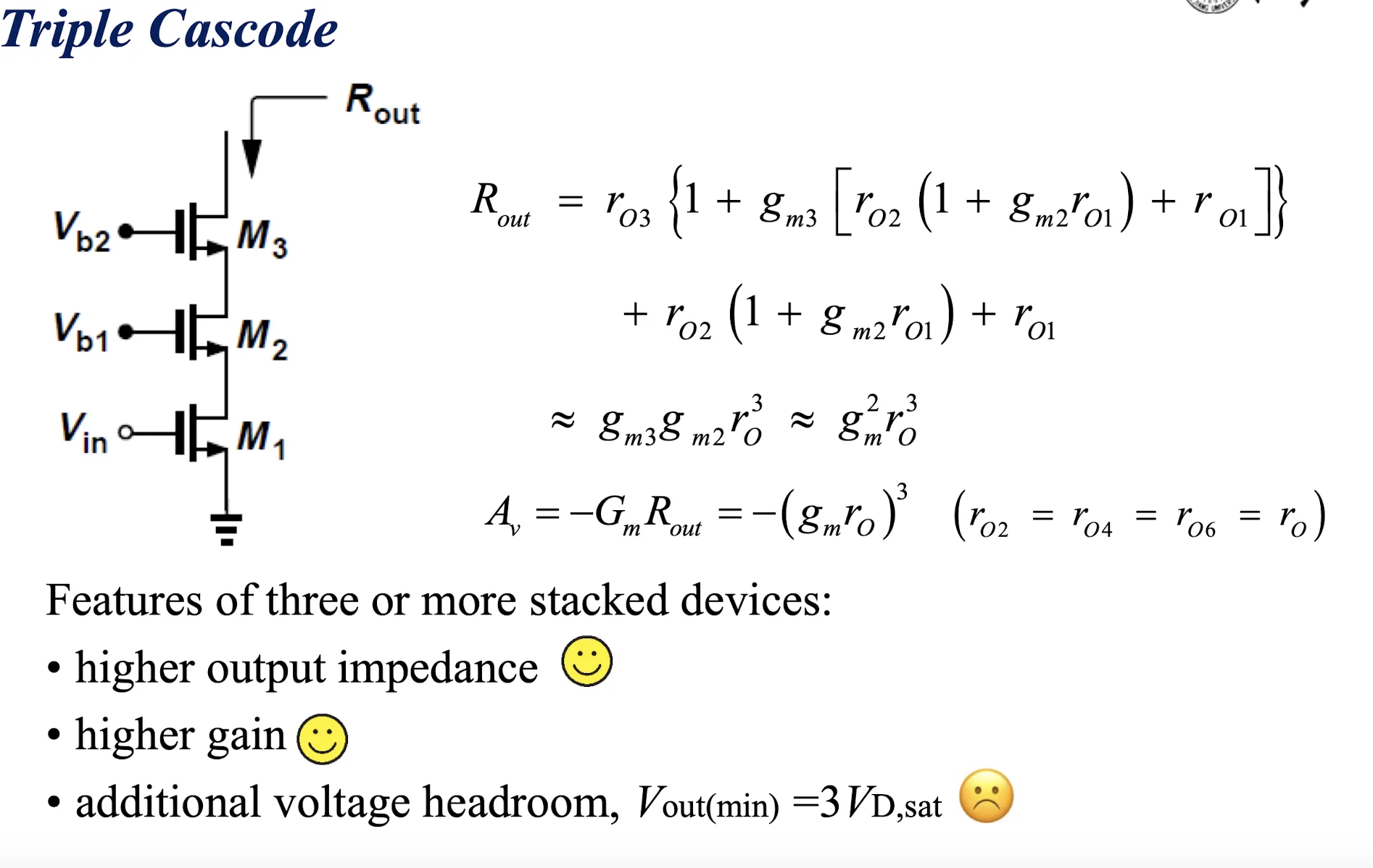

特殊结构——Triple Cascode

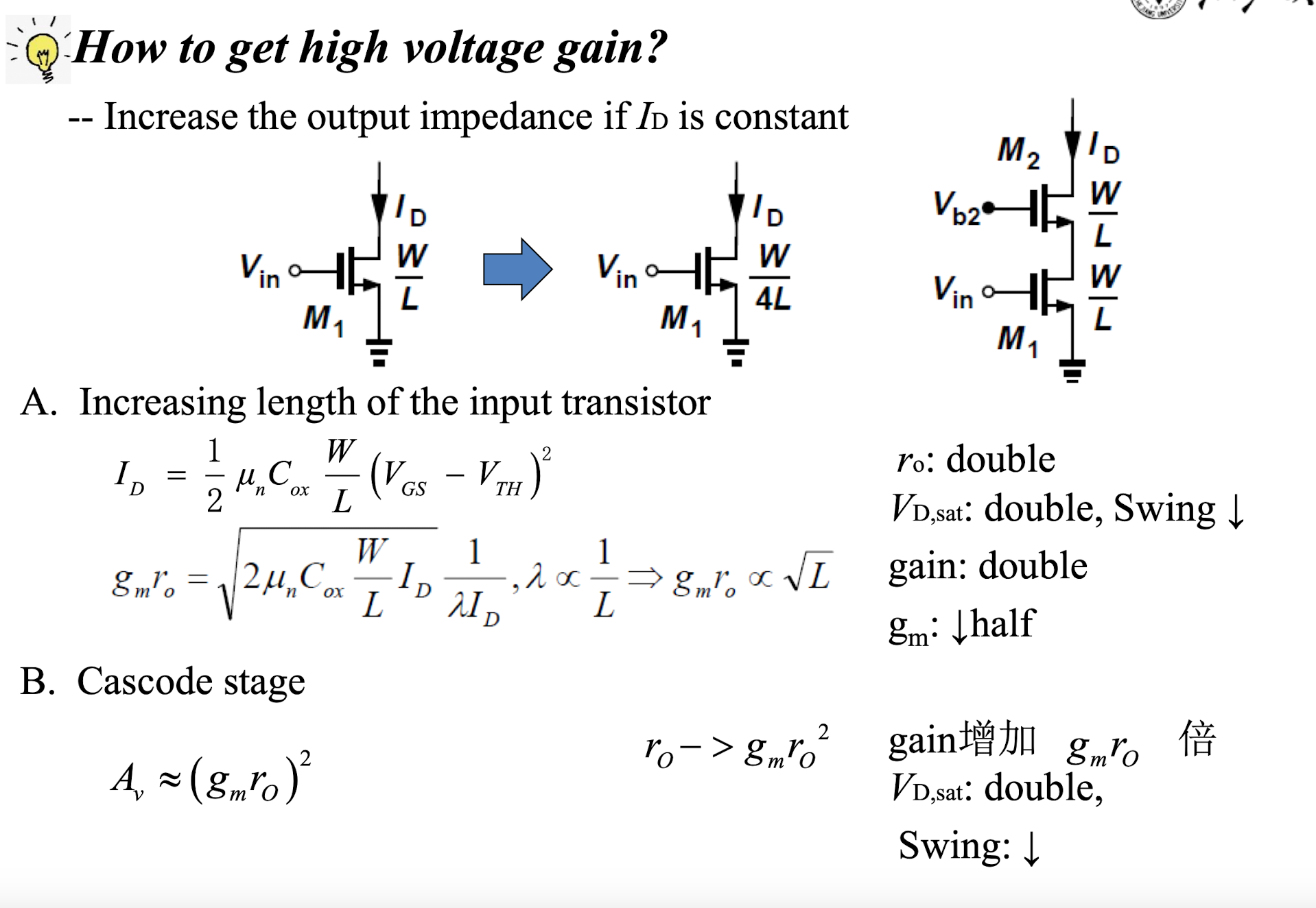

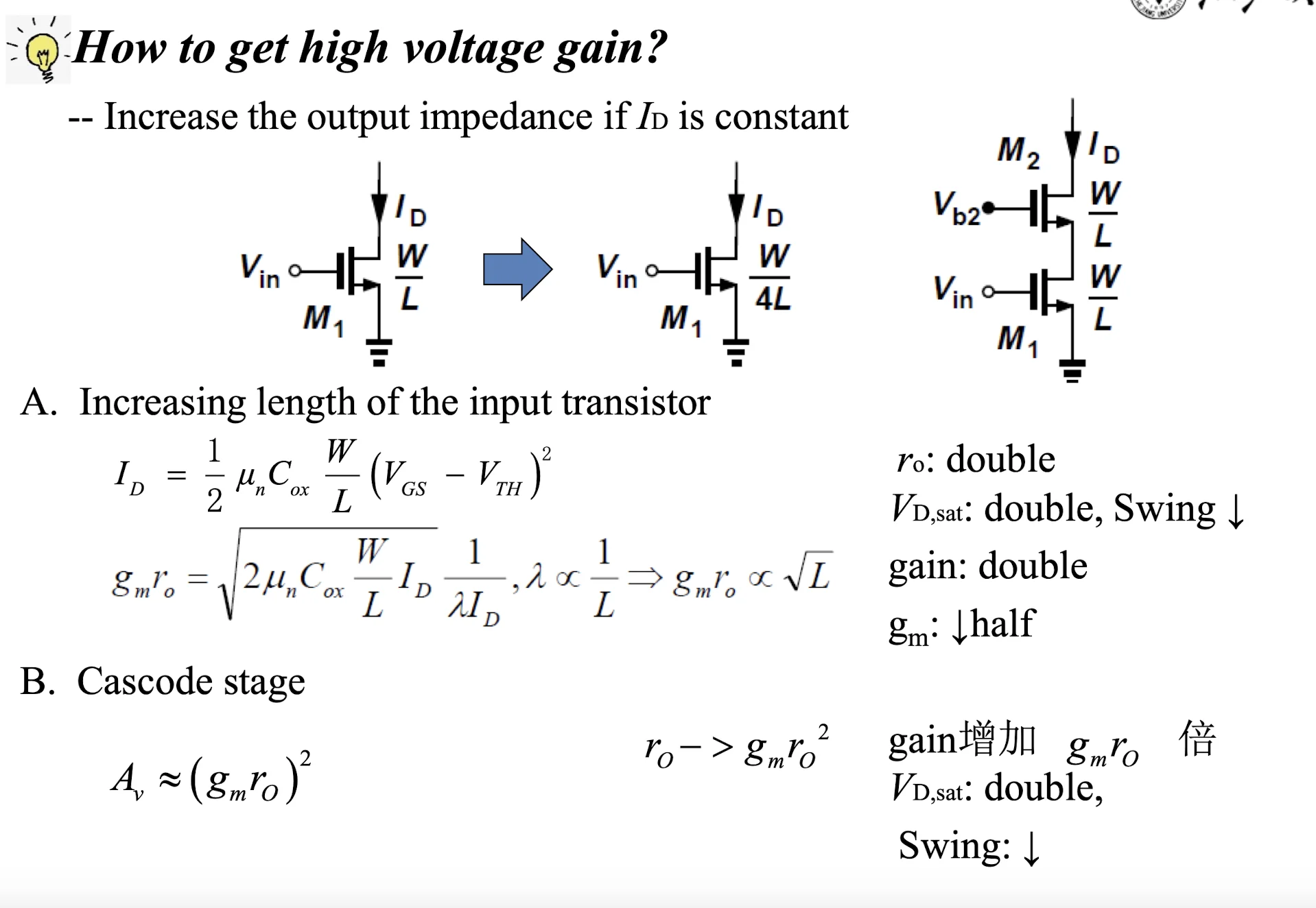

gm与Av的trade off

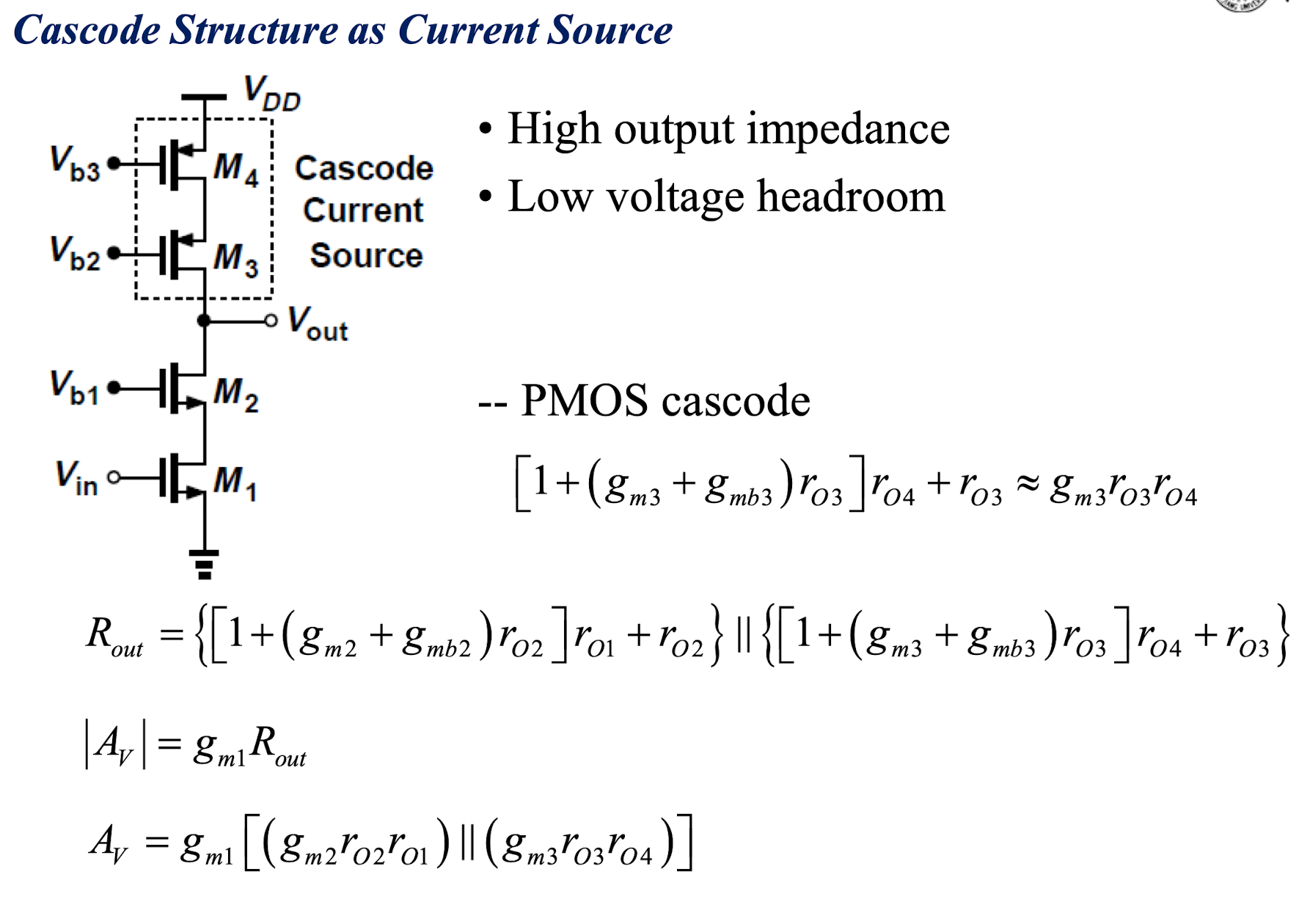

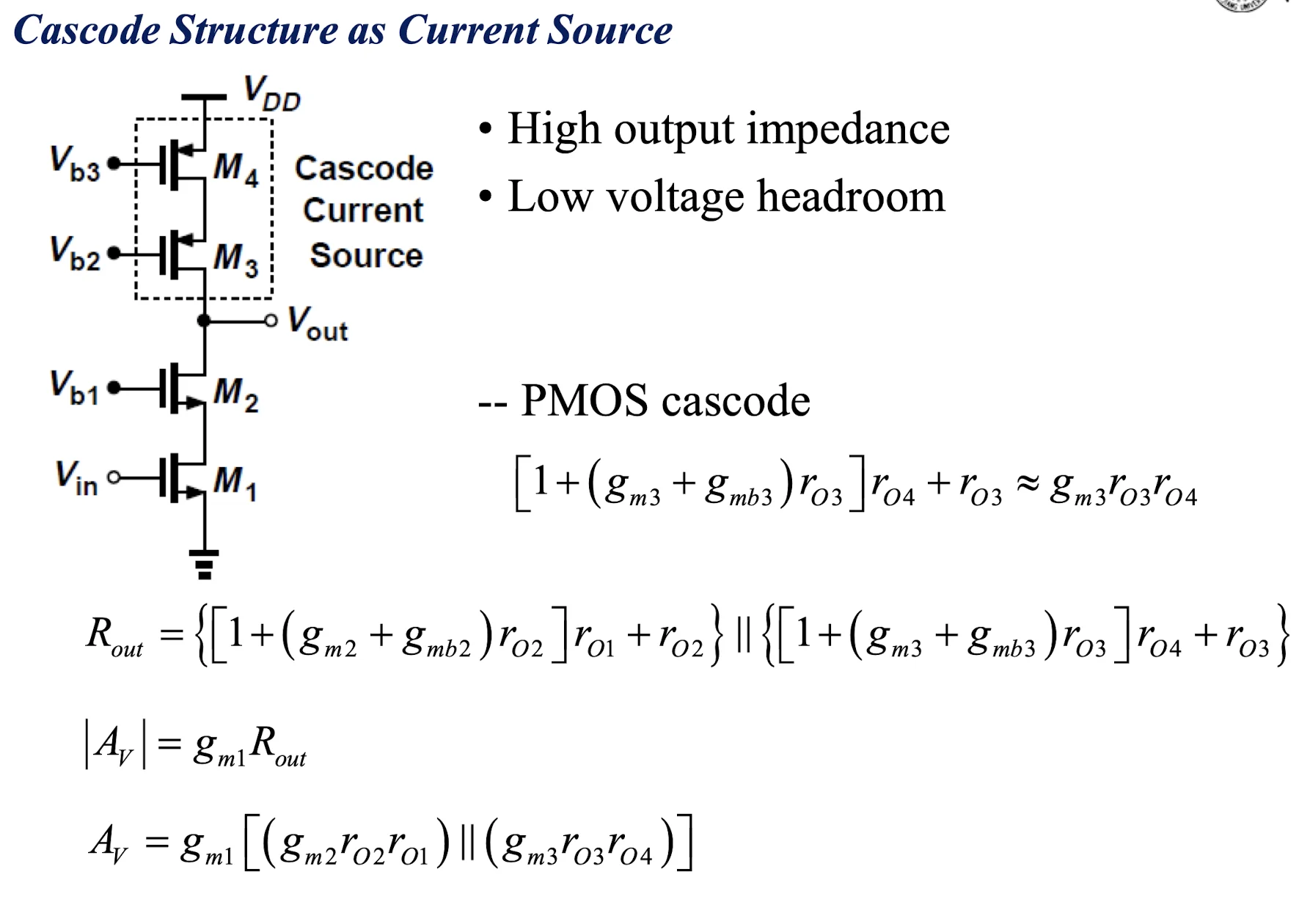

电流负载

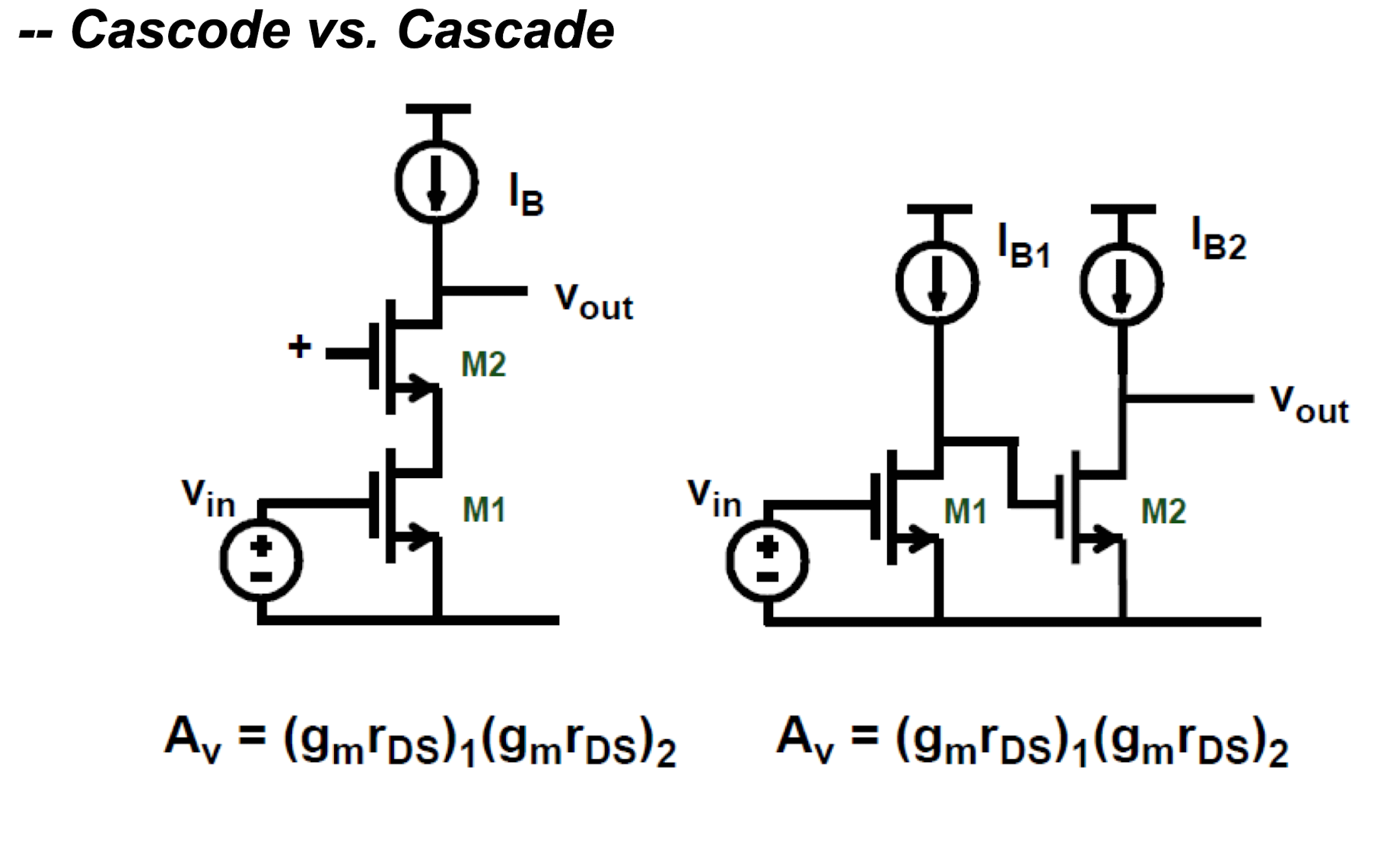

Casecode 与 Casecade

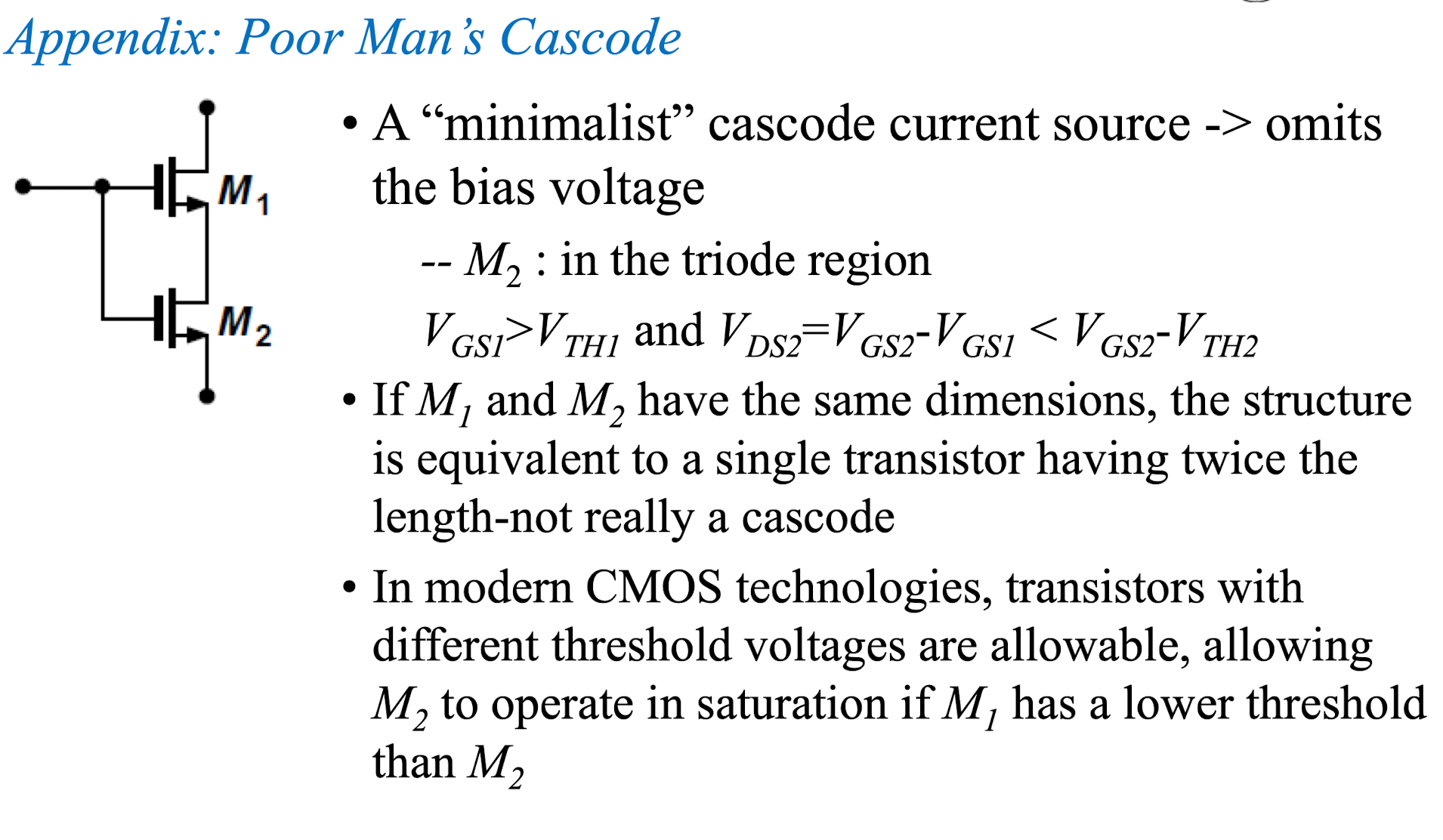

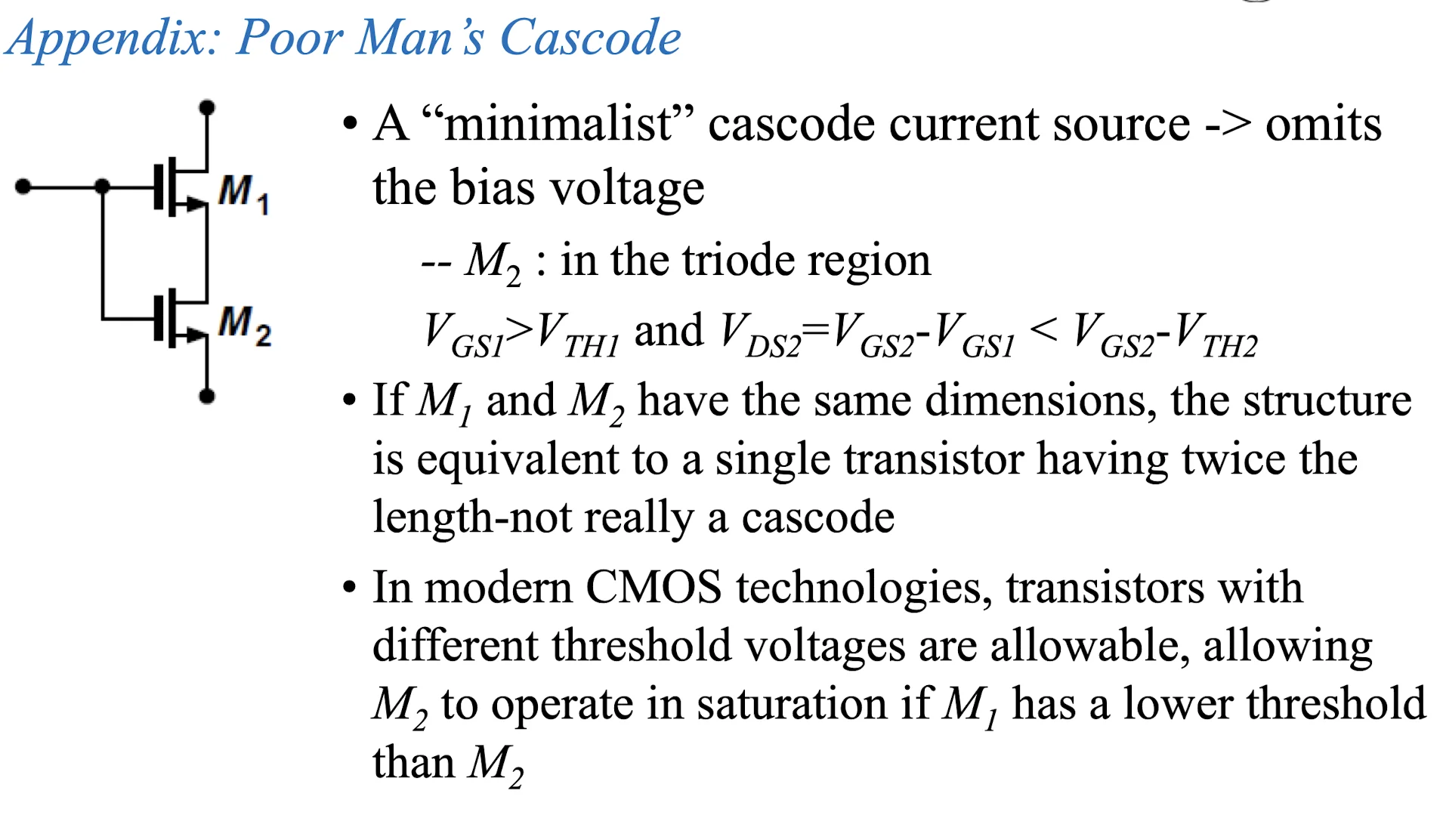

Poorman's Cascode


M2M_2(底部晶体管)工作在三极管区 (Triode Region),而不是饱和区。

  • M2M_2 保持饱和的条件是 VDS2>VOV2V_{DS2} > V_{OV2},即 VDS2>VGS2VTH2V_{DS2} > V_{GS2} - V_{TH2}
  • 但在电路中, VDS2=VGS2VGS1V_{DS2} = V_{GS2} - V_{GS1}。(VGS2V_{GS2}是总电压,VGS1V_{GS1}M1M_1 的电压,VDS2V_{DS2}M2M_2 的电压)。
  • 所以, M2M_2 饱和的条件变成了 (VGS2VGS1)>(VGS2VTH2)(V_{GS2} - V_{GS1}) > (V_{GS2} - V_{TH2})
  • 简化后得到:VTH2>VGS1V_{TH2} > V_{GS1}M1M_1导通的,所以 VGS1V_{GS1} 必须大于 VTH1V_{TH1}。在标准工艺中 VTH1VTH2V_{TH1} \approx V_{TH2}。这意味着 VGS1V_{GS1} 几乎总是大于 VTH2V_{TH2}

M2M_2 饱和的条件(VTH2>VGS1V_{TH2} > V_{GS1}永远无法满足。因此,M2M_2 总是被推入三极管区

“补救”方法——让Vth不一样

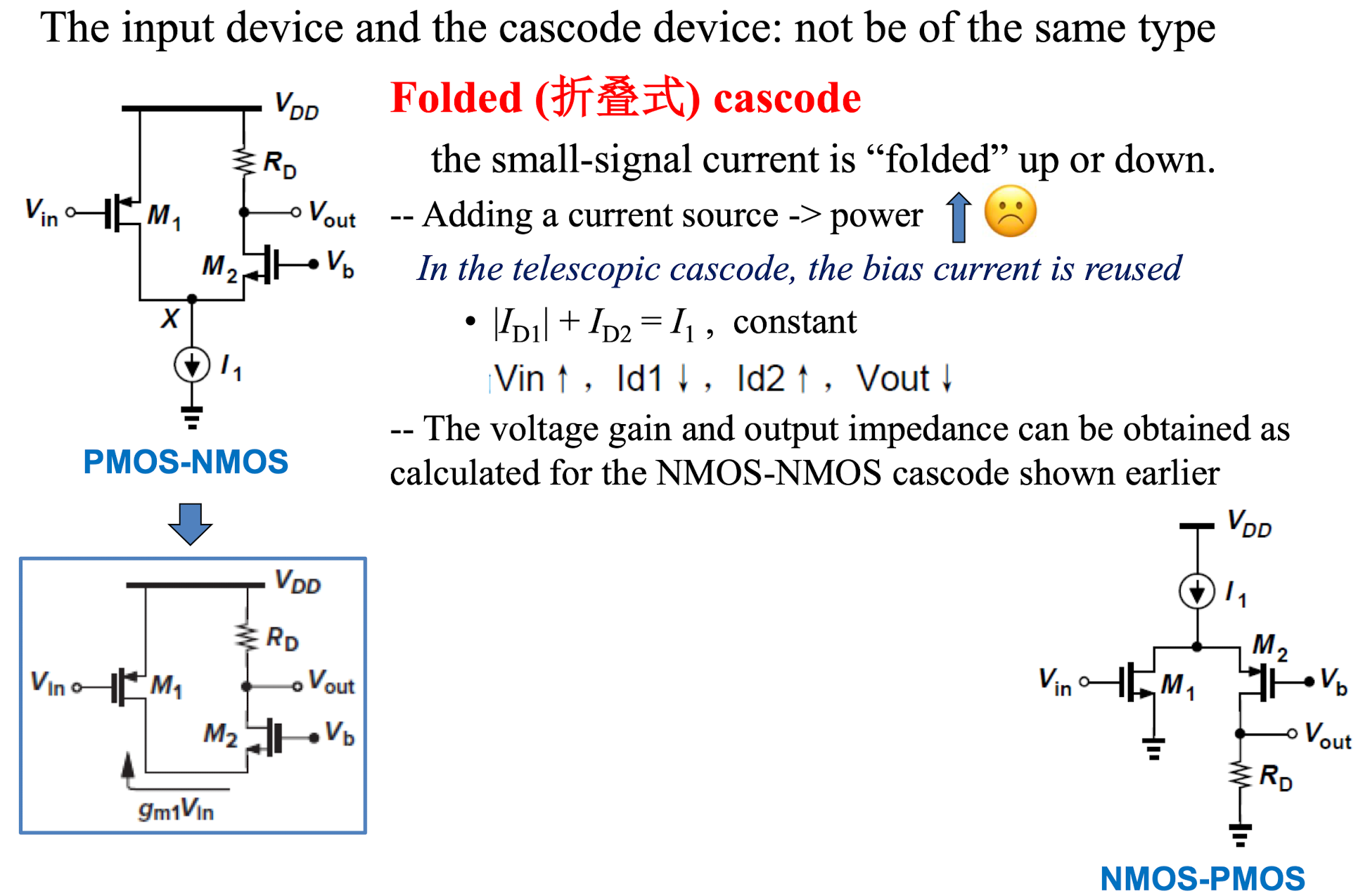

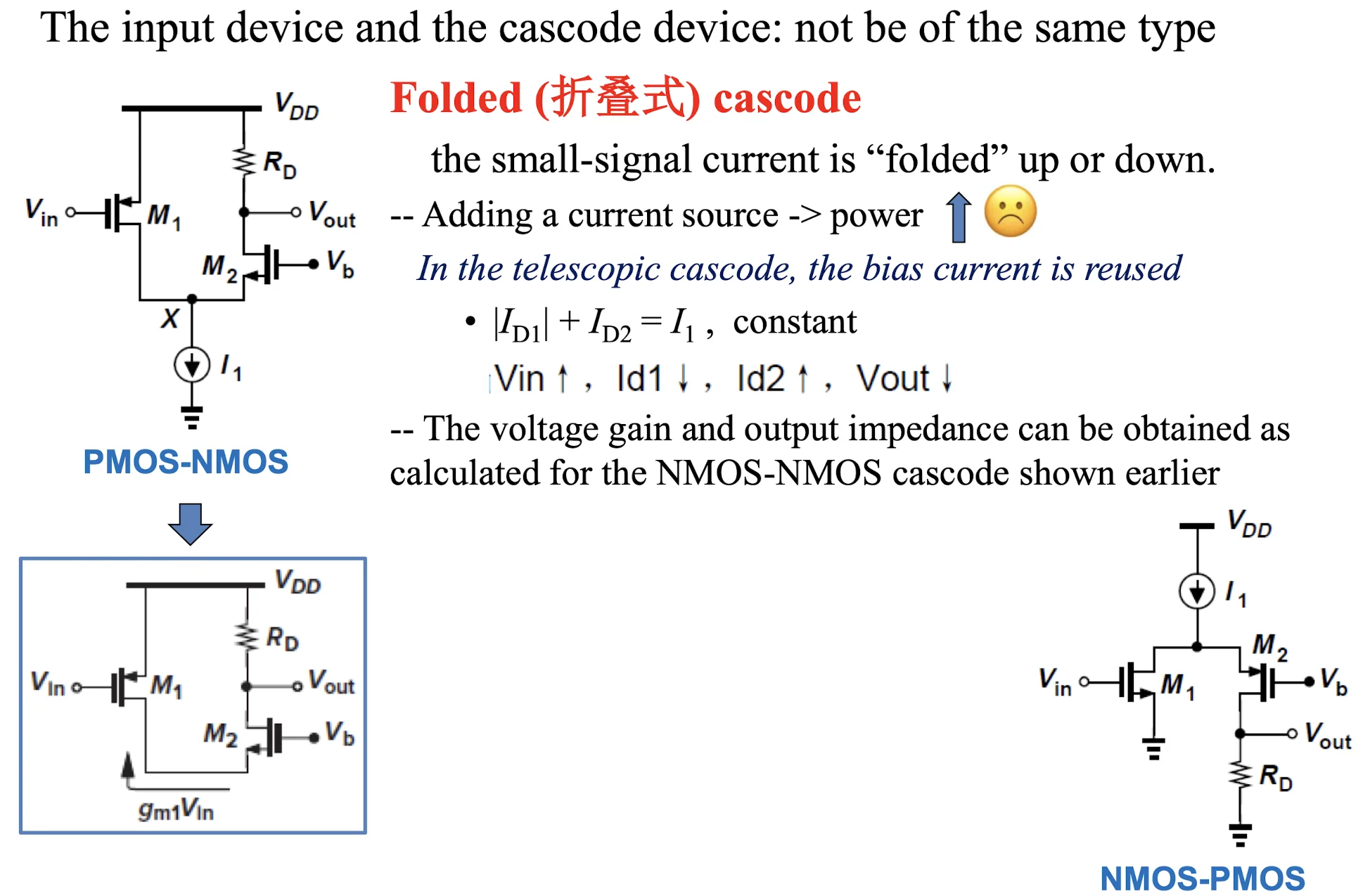

Folded Cascode Stage


解决电压域问题

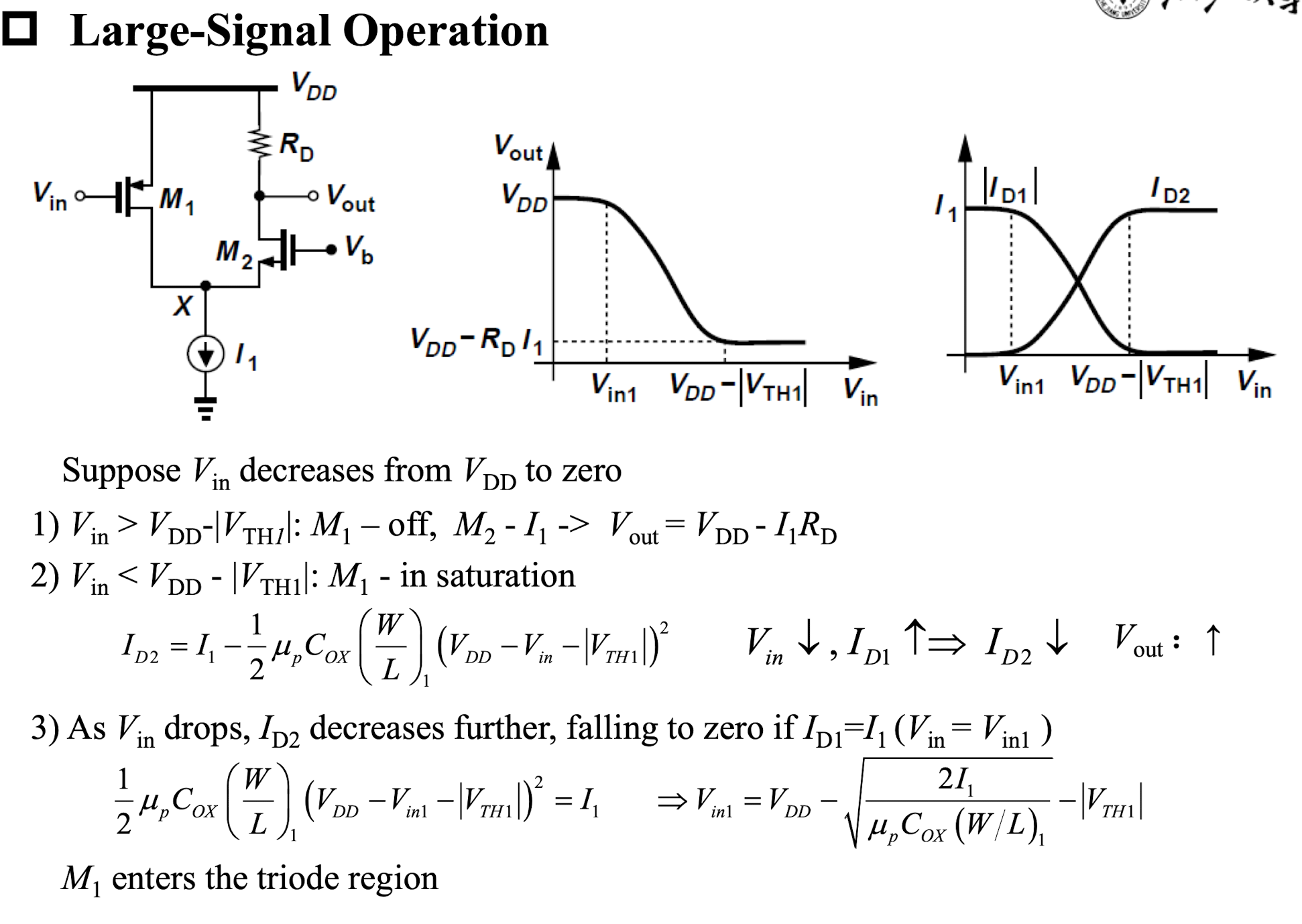

大信号分析

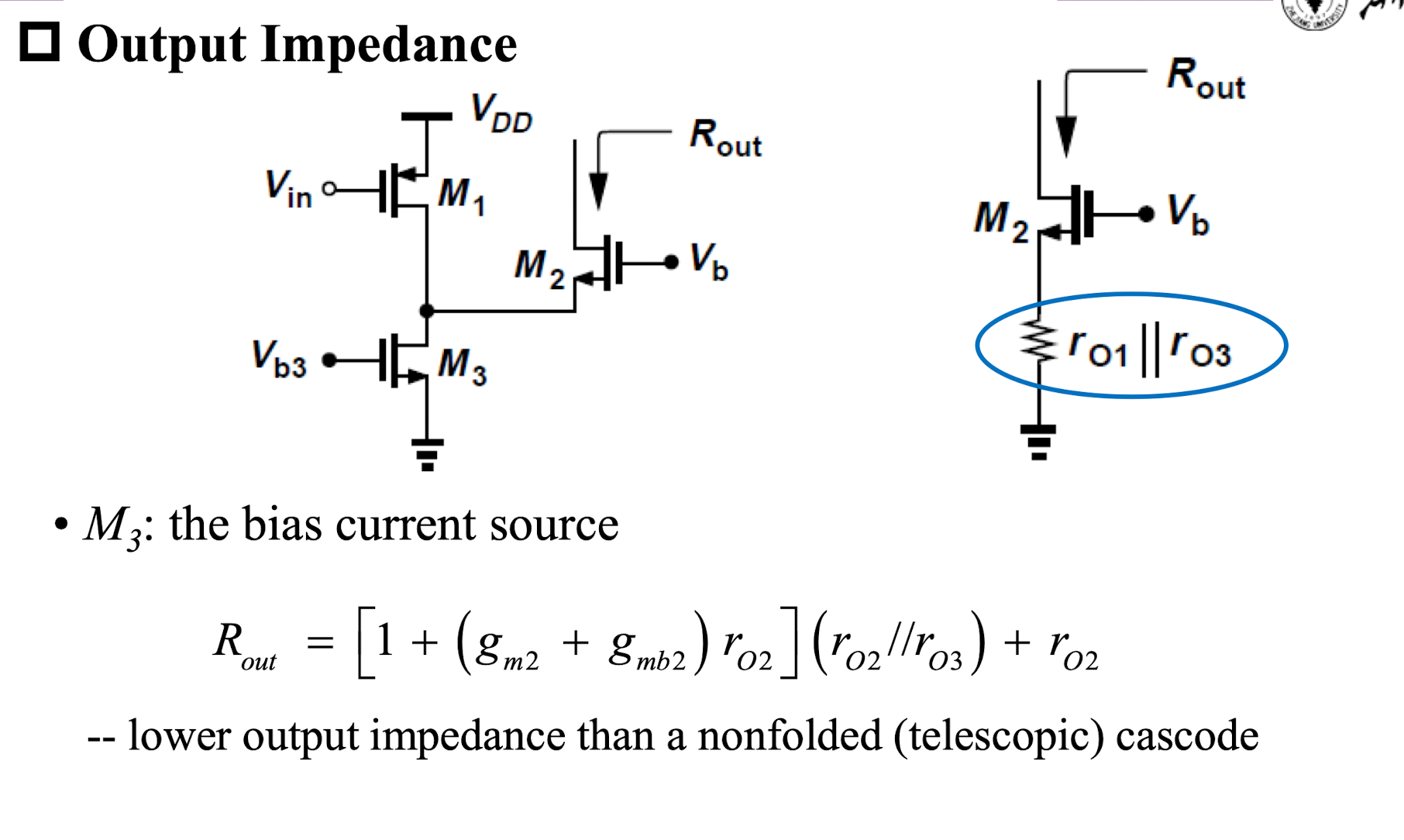

输出电阻分析
